Что такое площадь сечения провода и почему она важна

Площадь сечения провода — это площадь поперечного среза токопроводящей жилы. От этого параметра напрямую зависит токопроводимость кабеля. Правильный выбор сечения провода критически важен для:

• Обеспечения необходимого питания подключаемых электроприборов
• Предотвращения перегрева проводки и возгораний
• Снижения потерь электроэнергии
• Соблюдения требований электробезопасности
• Оптимизации расходов на электропроводку

При недостаточном сечении провод будет перегреваться под нагрузкой. Это может привести к оплавлению изоляции и короткому замыканию. Слишком большое сечение приведет к неоправданному удорожанию проводки.

Формулы для расчета площади сечения провода

Основная формула для расчета площади сечения круглого однопроволочного провода:

S = π × (d/2)², где

• S — площадь сечения в мм²
• π — число пи (3.14)
• d — диаметр проводника в мм

Для упрощения расчетов часто используют модифицированную формулу:

S = 0.8 × d²

Для многопроволочного провода площадь сечения рассчитывается как сумма площадей сечений всех проволок:

S = N × π × (d/2)², где

• N — количество проволок
• d — диаметр одной проволоки

Таблица соответствия диаметра и сечения провода

Для быстрого определения сечения по диаметру можно воспользоваться готовой таблицей:

Диаметр жилы, мм	Сечение, мм²
0.8	0.5
0.98	0.75
1.13	1.0
1.38	1.5
1.78	2.5
2.26	4.0
2.76	6.0
3.57	10.0
4.51	16.0

Методы измерения сечения кабеля

Существует несколько способов измерить сечение кабеля:

1. С помощью штангенциркуля

Этот метод подходит для однопроволочных кабелей:

1. Очистите жилу от изоляции
2. Измерьте диаметр жилы штангенциркулем
3. Рассчитайте площадь по формуле S = 0.8 × d²

2. Метод намотки

Применяется при отсутствии штангенциркуля:

1. Очистите участок провода от изоляции (5-10 см)
2. Плотно намотайте провод на карандаш (не менее 15 витков)
3. Измерьте длину намотки линейкой
4. Разделите длину на количество витков — это будет диаметр
5. Рассчитайте площадь по формуле

3. По маркировке кабеля

На оболочке кабеля обычно указывается его сечение. Например, ВВГ 3х2.5 означает трехжильный кабель с сечением каждой жилы 2.5 мм².

Как правильно подобрать сечение провода

При выборе сечения провода нужно учитывать следующие факторы:

• Максимальный ток нагрузки
• Длина кабельной линии
• Материал проводника (медь или алюминий)
• Способ прокладки (открытый или в трубе)
• Температура окружающей среды

Расчет оптимального сечения провода выполняется в следующем порядке:

1. Определите максимальный ток нагрузки
2. По таблицам допустимых токовых нагрузок выберите минимальное подходящее сечение
3. Проверьте падение напряжения на линии
4. При необходимости увеличьте сечение

Особенности расчета сечения для различных цепей

Расчет сечения провода для освещения

Для расчета сечения провода в цепи освещения:

1. Суммируйте мощность всех светильников
2. Рассчитайте ток: I = P / U, где P — мощность, U — напряжение
3. Выберите сечение по таблице для соответствующего тока

Для бытового освещения обычно достаточно сечения 1.5 мм².

Расчет сечения для розеточной группы

При расчете сечения провода для розеток:

1. Определите суммарную мощность подключаемых приборов
2. Учтите коэффициент одновременности (0.7-0.8)
3. Рассчитайте ток и выберите сечение по таблице

Для стандартной розеточной группы обычно используют провод сечением 2.5 мм².

Калькулятор расчета сечения провода

Для быстрого расчета оптимального сечения провода можно воспользоваться онлайн-калькулятором. Он учитывает все необходимые параметры:

• Тип сети (однофазная/трехфазная)
• Напряжение
• Мощность нагрузки
• Длину кабельной линии
• Материал проводника
• Способ прокладки

Калькулятор автоматически рассчитает требуемое сечение провода и проверит падение напряжения на линии.

Типичные ошибки при выборе сечения провода

При расчете сечения провода следует избегать распространенных ошибок:

• Неправильная оценка нагрузки
• Игнорирование длины кабельной линии
• Выбор сечения «с запасом» без расчетов
• Использование алюминиевых проводов в бытовой проводке
• Экономия на сечении в ущерб безопасности

Правильный расчет сечения проводов — залог надежной и безопасной работы электропроводки. При возникновении сомнений лучше обратиться к профессиональному электрику.

понятие, площадь, формула и таблица соответствия диаметру

Площадь поперечного сечения как электротехническая величина

От поперечного сечения зависит токопроводимость провода
В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в результате, определяется конфигурацией объекта. Кабель имеет вид небольшой трубы, поэтому при распиле выйдет фигура в виде двух окружностей определенной толщины. При поперечном рассечении круглого металлического прута получится форма круга.

В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какая площадь сечения у жилы, понадобиться учесть его круглую форму и воспользоваться формулой:

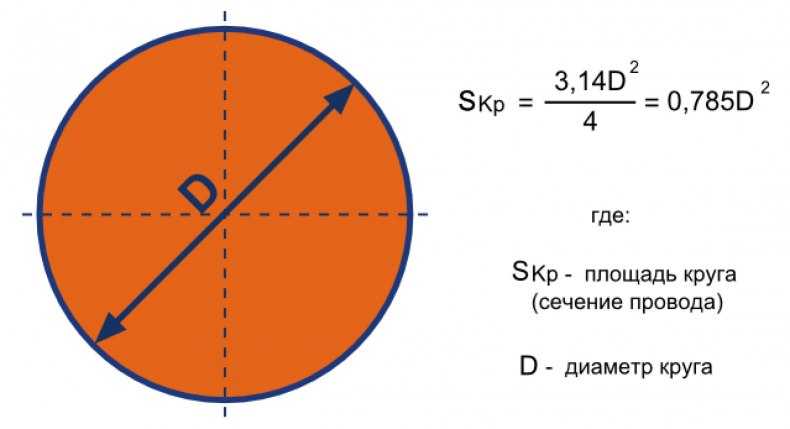

S = πхR2, где:

• S – площадь круга;
• π — постоянная величина 3,14;
• R – радиус круга.

Если известен показатель площади, легко найти удельное сопротивление материала изготовления и длину провода. Далее вычисляется сопротивление тока.

Для удобства расчетов начальная формула преобразуется:

1. Радиус – это ½ диаметра.
2. Для вычисления площади π умножается на D (диаметр), разделенный на 4, или 0,8 умножается на 2 диаметра.

При вычислениях используют показатель диаметра, поскольку его неправильный подбор может вызвать перегрев и воспламенение кабеля.

Симметрия

Виды сечений допускается располагать в разрыве, который образовывается между частями одного изображения. Это можно сделать на продолжении следа плоскости среза. Но такой подход допустим лишь при симметричной фигуре, которая получается при проведении рассечения. Сечение выносят на любую часть поля чертежа. Допустимо также выполнять поворот.

Для симметричных сечений на чертеже след плоскости никак не изображают. Также нет на таком срезе надписи.

Несимметричные сечения выполняют в разрыве или накладывают на чертеж. След плоскости для подобной графики изображают, но буквами не подписывают. Также отсутствует какая-либо надпись.

Вынесенное сечение обводится толстым, сплошным контуром. Если же оно нанесенное, линия для его обозначения используется тонкая, непрерывная.

Если у предмета несколько одинаковых сечений, их контур обозначается одной буквой. Вычерчивается при этом только один срез.

Цели расчета

Поперечное сечение проводов для освещения
Рассчитывать параметры площади сечения проводника необходимо с несколькими целями:

• получение необходимого количества электричества для запитки бытовых приборов;
• исключение переплат за неиспользуемый энергоноситель;
• безопасность проводки и предотвращение возгораний;
• возможность подключения высокомощной техники к сети;
• предотвращение оплавления изоляционного слоя и коротких замыканий;
• правильная организация осветительной системы.

Оптимальное сечение провода для освещения – 1,5 мм2 для линии, 4-6 мм2 на вводе.

Соотношение диаметра кабеля с площадью его сечения

Определение посредством формулы площади поперечного сечения проводников занимает длительное время. В некоторых случаях уместно использовать данные из таблицы. Поскольку для организации современной проводки применяется медный кабель, в таблицу вносятся параметры:

• диаметр;
• сечение в соответствии с показателем диаметра;
• предельная мощность нагрузки проводников в сетях с напряжением 220 и 380 В.

Диаметр жилы, мм	Параметры сечения, мм2	Сила тока, А	Мощность медного проводника, кВт
			Сеть 220 В	Сеть 380 В
1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Посмотрев данные в соответствующих колонках, можно узнать нужные параметры для электролинии жилого здания или производственного объекта.

Расчет сечения многожильного проводника

Многожильный провод представляет собой несколько отдельных жил. Расчет его сечения осуществляется следующим образом:

1. Находится показатель площади сечения у одной жилы.
2. Пересчитываются кабельные жилы.
3. Количество умножается на поперечное сечение одной жилы.

При подключении многожильного проводника его концы обжимаются специальной гильзой с использованием обжимных клещей.

Особенности самостоятельного расчета

Самостоятельное вычисление продольного сечения выполняется на жиле без изоляционного покрытия. Кусочек изоляции можно отодвинуть или снять на отрезке, приобретенном специально для тестирования. Вначале понадобится определить диаметр и по нему найти сечение. Для работ используется несколько методик.

При помощи штангенциркуля

Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:

1. С проводника снимается изоляционное покрытие.
2. Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
3. На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
4. Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.

Для бытовых целей понадобятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.

С использованием линейки и карандаша

Вычисление ПС с помощью линейки и карандаша
При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:

1. Зачищается от изоляционного слоя участок, равный 5-10 см.
2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
3. В конечном итоге должно получиться определенное число витков, их требуется посчитать.
4. Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
6. Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Таблица соответствия диаметра проводов и площади их сечения

Если нет возможности пройти тестирование диаметра или сделать вычисление при покупке, допускается использовать таблицу. Данные можно сфотографировать, распечатать или переписать, а затем применять, чтобы найти нормативный или популярный размер жилы.

Диаметр кабеля, мм	Сечение проводника, мм2
0,8	0,5
0,98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрокабеля понадобится посмотреть параметры на этикетке. К примеру, используется ВВНГ 2х4. Количество жил – величина после «х». То есть, изделие состоит из двух элементов с поперечным сечением 4 мм2. На основании таблицы можно проверить точность информации.

Чаще всего диаметр кабеля меньше, чем заявлен на упаковке. У пользователя два варианта – применять другой или выбрать с большей площадью сечения кабель по диаметру. Выбрав второй, понадобится проверить изоляцию. Если она не сплошная, тонкая, разная по толщине, остановитесь на продукции другого изготовителя.

Упрощения

Изображения (виды, разрезы, сечения) для их легкости понимания могут упрощаться. Стандарты и нормы регламентируют этот процесс.

Для симметричных фигур допускается вычерчивать лишь одну половину среза или большую ее часть с нанесением линии обрыва. Когда объект имеет несколько одинаковых элементов, прорисовывают только один из них. Остальные идентичные части рисуются схематически.

Проекции линий пересечения допускается изображать упрощенно. Но только если не требуется их подробное изображение.

Выполняя чертеж простых фигур, например, если нужно рассмотреть виды сечений конуса, используют определенный подход к графике. Это упрощает понимание чертежей. Когда одна поверхность изменяется с конкретной закономерностью, ее можно прерывать.

Если одна поверхность плавно переходит в другую, их граница не указывается или обозначается условно.

Непустотелые симметричные детали и изделия на чертеже показываются нерассеченными при продольном срезе. А если размер части изделия на чертеже составляет менее 2 мм, его изображают с отступлением от основного масштаба.

Для обозначения плоских поверхностей могут проводить диагонали сплошными линиями.

Также следует учитывать, что неразъемные соединения электрических или радиоустройств упрощаются соответствующими типу изделия стандартами. Это основные упрощения, которые регламентирует Единая система конструкторской документации. Их чаще всего применяют для построения чертежей на крупных производствах, где требуется изобразить сложные детали, узлы или механизмы.

Определение сечения проводника на вводе

Уточнить номинальные показатели можно в компании Энергосбыта или документации к товару. К примеру, номинал автомата на вводе составляет 25 А, мощность потребления – 5 кВт, сеть однофазная, на 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток жил за длительный период был больше номинала автомата. Например, в доме на ввод пущен медный трехжильный проводник ВВГнг, уложенный открытым способом. Оптимальное сечение – 4 мм2, поэтому понадобится материал ВВГнг 3х4.

После этого высчитывается показатель условного тока отключения для автомата с номиналом 25 А: 1,45х25=36,25 А. У кабеля с площадью сечения 4 мм2 параметры длительно допустимого тока 35 А, условного – 36,25 А. В данном случае лучше взять вводный проводник из меди сечением 6 мм2 и допустимым предельным током 42 А.

Вычисление сечения провода для линии розеток

Сечение кабелей для домашних электроустановок
Каждый электроприбор имеет показатели собственной мощности. Они замеряются в Ваттах и указываются в паспорте либо на наклейке на корпусе. Примером поиска сечения будет линия запитки для стиральной машины мощностью 2,4 кВт. При расчетах учитывается:

• материал провода и способ укладки – трехжильный ВВГнг-кабель из меди, спрятанный в стене;
• особенности сечения – оптимальная величина составляет 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключается только машинка-автомат, характеристик будет достаточно;
• система защиты – автомат, номинальный ток которого 10 А.

Для двойных розеток применяется кабель из меди с сечением 2,5 мм2 и автомат номиналом 16 А.

Защитный слой

Толщина защитного слоя бетона для арматуры назначается для исключения просачивания влаги к стальному каркасу, ее воздействия на стержни, обеспечения правильную работу арматуры в массиве бетона. Помимо этого, величиной защитного слоя характеризуется также и огнестойкость железобетонного изделия.

Для балок, используемых в качестве элементов сборных конструкций, устанавливаемых в фундаментах, толщина защитного слоя для продольной арматуры принимается равной её диаметру, но не менее 30 мм.

Требуемая толщина обеспечивается за счет использования специальных фиксаторов для арматуры, фиксирующих армирующий каркас в неподвижном положении в процессе заливки бетона в опалубку.

Пример установки фиксаторов защитного слоя под арматурный каркас монолитной балки.

Если сечении конструкции менее 250 мм, величину защитного слоя для поперечной арматуры допускается назначать 10 мм и более. При большей величине сечения защитный интервал должен составлять не менее 15 мм.

Подбор сечения для трехфазной линии 380 В с несколькими приборами

Подключение нескольких видов бытовой техники к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. В каждом из них будет меньшая величина, чем в двухжильном. На основании данного явления в трехфазной сети допускается применять кабель с меньшим сечением.

К примеру, в доме устанавливается генератор с мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. На основании значений таблицы выйдет, что оптимальное сечение кабеля – 8,4 мм2. На основании формулы высчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Чтобы подсоединить генератор мощностью 20 кВт на трехфазную сеть 380 В необходим медный проводник, сечение каждой жилы которого 4,8 мм2.

Положение секущей плоскости

В зависимости от положения секущей плоскости, существует несколько разновидностей изображений, которые регламентирует ГОСТ. Виды, разрезы, сечения, согласно общепринятым правилам, определяются в пространстве относительно горизонтальной плоскости.

Соответственно ей, рассекающая плоскость может проходить через объект горизонтально, вертикально или под наклоном.

В первом случае вид сечения рассматривается поперечно, параллельно горизонтальной плоскости. Во многих чертежах такой тип инженерной графики называют планом. Такие срезы могут также называться по-разному в каждом производственном процессе.

Вертикальные сечения предполагают размещение среза перпендикулярно основанию. А наклонные разновидности образуют между горизонтальной и секущей плоскостями определенный угол. Он отличен от прямого.

Вертикальные сечения бывают фронтальными (параллельно фронтальной линии проекции) или профильными (параллельно профильной линии проекции).

Если же срез направлен вдоль высоты или длины предмета, это продольное сечение. Но бывает и другая ориентация чертежа. Существуют виды поперечных сечений, которые имеют перпендикулярную ориентацию в пространстве секущей плоскости, относительно длины или высоты объекта.

На чертеже положение сечения указывается стрелками и обозначается разомкнутой линией.

Сечение проводов в домах старой застройки и предельная нагрузка

В многоэтажках советского периода используется алюминиевая проводка. С учетом правильного соединения узлов в распредкоробе, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения техники с большой энергоемкостью в домах с проводкой из алюминия на основе мощности потребления подбирается сечение и диаметр жил. Все данные указаны в таблице.

Ток, А	Максимальная мощность, ВА	Диаметр кабеля, мм	Сечение кабеля, мм2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Отгиб прутков

К местам стыковки и размещения отгибов прутков предъявляются отдельные требования, так как от расположения этих точек зависят характеристики прочности и устойчивости балки. Точки отгибания арматуры необходимо устанавливать, исходя из таких рекомендаций:

1. Расстояние между отгибом и наружной поверхности должно составлять до 50 мм.
2. Не допускается использование коротких стержней с единственным наклонным участком, свободно размещенных в каркасе (так называемых «плавающих прутков»).
3. Угол изгиба арматуры к оси балки назначается порядка 45 градусов. При этом для высоких конструкций (свыше 800 мм) мм допускается увеличение угла до 60 градусов. Для низких балок, эксплуатируемых под воздействием только точечно приложенных усилий, возможно уменьшение угла наклона до 30 градусов.
4. Допускается не производить отгибы при установке хомутов. Трещиностойкость и прочность конструкции в данном случае проверяется по расчету.
5. При определении мест отгибки необходимо удостовериться, что на участке их расчетного расположения в любом сечении, перпендикулярном к оси балки, имелось не менее одного отгиба.
6. Отгиб необходимо выполнять на одном продольно расположенном стержне в каждой плоскости арматурного каркаса балки шириной до 200 мм. Если ширина конструкции более 200 мм, отгибать следует как минимум по два элемента во всех плоскостях.
7. Отогнутые части должны располагаться симметрично относительно оси балки.

Расстояния между отогнутыми частями стержней, размещенных в различных плоскостях, определяются расчетом в соответствии со схемой армирования.

Как измерить сечение кабеля

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

В электрических сетях существует множество параметров, определяемых различными способами.

Среди них имеется специальная таблица, диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие точные данные требуются при добавлении электрической нагрузки, а старый провод не имеет буквенной маркировки. Однако даже условные обозначение не всегда соответствуют действительности. В основном это связано с недобросовестностью изготовителей продукции. Поэтому лучше всего сделать самостоятельные расчеты.

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Рассмотрим подробнее несколько способов измерения сечения кабеля.

Способ №1

Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.

Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции.

Зная диаметр жилы, достаточно легко определить сечение кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая совпадает с обычной школьной формулой расчета площадки круга.

Способ №2

Если под рукой нет штангенциркуля или микрометра, позволяющих достаточно точно замерить диаметр жил малых сечений, то можно воспользоваться 2 способом.

Одна из жил очищается от изоляции и наматывается на карандаш или ручку, как показано на рисунке. Чем больше витков, тем точнее получится измерение. Ширина намотки измеряется обычной линейкой и делится на количество витков. Получившееся число и будет диаметром жилы. Зная диаметр, вычисляем сечение способ № 1.

Несмотря на простоту, вычисления имеют свою особенность:

• чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
• витки обязательно должны быть прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличивает погрешность;
• определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т. д.). Опять-таки чем больше вычислений – тем меньше погрешность.

Обращаем ваше внимание на значительный недостаток данного способа, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать).

Принцип расчета сечения многопроволочной жилы по диаметру остается тот же самый. Измерять диаметр всей жилы, состоящей из множества проволочек будет неправильно, так как между проволоками есть воздушный зазор.

Для расчета сечения по диаметру в гибком кабеле необходимо сначала высчитать сечение одной из проволочек в жиле. Диаметр проволочки вычисляется штангенциркулем (способ №1) или витками для удобства по линейке (способ 2). Далее по формуле в способе №1 находим сечение одной проволочки и умножаем на количество проволочек, получаем сечение кабеля.

Таблица соотношений диаметров и сечений

Определение сечений кабелей и проводов с помощью формул считается довольно трудоемким и сложным процессом, не гарантирующим точного результата. Для этих целей существует специальные готовые таблицы, диаметр и сечение провода в которой наглядно представляет их соотношение. Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм. Диаметр в 0,98 мм соответствует сечению уже 0,75 мм и так далее. Достаточно только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное сечение.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

У производителей кабеля также существуют допуски относительно сечения жил кабеля. Эти допуски регламентируются ГОСТ 22483, в соответствии с которым сечение жилы должно соответствовать указанному в ГОСТ-Р электрическому сопротивлению.

Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ-Р, рассчитан и приведен в таблице ниже:

Номинальное сечение, мм2	Max. диаметр жилы, мм	Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм
0,5	0,80	0,78
0,75	0,98	0,95
1	1,13	1,10
1,5	1,38	1,35
2,5	1,78	1,72
3	1,95	1,90
4	2,26	2,18
5	2,52	2,45
6	2,76	2,67
8	3,19	3,12
10	3,57	3,46
25	5,64	5,49
35	6,68	6,47
50	7,98	7,52
70	9,44	9,04
95	11,00	10,65
120	12,36	11,97
150	13,82	13,29
185	15,35	14,87
240	17,49	17,05

При выполнении вычислений нужно соблюдать определенные рекомендации. Для определения сечения необходимо использовать провод, полностью очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и более высоким изоляционным слоем. В случае каких-либо сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким сечением и запасом мощности. В случае определения сечения многожильного кабеля, вначале вычисляются диаметры отдельных проводов, полученные значения суммируются и используются в формуле или в таблице.

Чтобы проверить сечения кабеля и провода, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Калькулятор сечения проводов

Если вам нужно найти правильную площадь поперечного сечения или диаметр электрического провода, который будет соответствовать вашим потребностям, то этот калькулятор размера электрического провода для вас. Этот инструмент работает как калькулятор размера провода переменного тока, поскольку он также может выполнять расчет размера провода и толщины провода для электрических систем переменного тока. Продолжайте читать, чтобы начать обучение:

• Важность использования провода правильного сечения;
• Как рассчитать размеры проводов; и
• Как пользоваться этим калькулятором сечения электрических проводов.

Важность использования проводов правильного сечения

Выбор правильного сечения проводов для вашей электрической системы позволит вам обезопасить себя от опасности возгорания, а также поможет вам сэкономить деньги, не тратя слишком много на покупку проводов большего диаметра, чем необходимо. Пропускание больших токов по маленькому проводу может нагреть провод, расплавить его изоляционное покрытие и, возможно, сжечь его окрестности.

Хотя большая площадь поперечного сечения может позволить безопасно протекать большему току, чем маленькое поперечное сечение, выбор большого провода для небольших проектов может быть очень дорогим. Вот почему мы рассчитываем только правильный размер провода для наших нужд.

Как рассчитать размеры проводов

Чтобы рассчитать размеры проводов, которые будут соответствовать нашим потребностям, мы должны использовать формулу, полученную из закона Пуйе и закона Ома, как показано ниже:

A=I×ϱ×c ×LVA = \ frac{I\times \varrho\times c\ \times L}{V}A=VI×ϱ×c ×L​

где:

• AAA – площадь поперечного сечения провода в квадратных метрах;
• III — максимальный ток в амперах;
• ϱ\varrhoϱ – удельное сопротивление токопроводящего провода в ом-метрах;
• ccc — константа, равная 222 для однофазных электрических систем переменного или постоянного тока , и 3\sqrt 33​ для трехфазных электрических систем1
• LLL – длина провода в метрах; и
• VVV — падение напряжения в вольтах от источника напряжения до нагрузки.

Коэффициент 3\sqrt 33​ необходим для преобразования фазного тока системы в линейный ток. Фактор 2 исчезает, так как в трехфазной системе нет обратного кабеля.

Для удельного сопротивления провода, ϱ\varrhoϱ, рекомендуется учитывать максимальную рабочую температуру ваших проводов. Вот формула, которую мы можем использовать для расчета удельного сопротивления провода при этой температуре:

(t_\text{max} — t_\text{ref}))ϱ=ϱref​(1+α(tmax​−tref​))

где:

• ϱ\varrhoϱ — удельное сопротивление провода при максимальном температура;
• ϱref\varrho_\text{ref}ϱref​ — удельное сопротивление провода при эталонной температуре treft_\text{ref}tref​;
• α\alphaα – температурный коэффициент проводящего материала;
• tmaxt_\text{max}tmax​ — максимальная температура проволоки, при которой определяется удельное сопротивление ϱ\varrhoϱ; и
• treft_\text{ref}tref​ — эталонная температура, при которой мы можем наблюдать значение удельного сопротивления ϱref\varrho_\text{ref}ϱref​.

🔎 Хотите знать, связано ли удельное сопротивление провода с сопротивлением провода? Проверьте наш калькулятор сопротивления проводов для некоторых ответов.

Как пользоваться калькулятором сечения электрических проводов

Допустим, мы хотим рассчитать размер провода для электрической системы постоянного тока , которая, как мы ожидаем, будет потреблять 2 ампера тока от батареи 12 В , где мы будем использовать медных провода для проводники. Мы также ожидаем, что система будет работать в хорошо проветриваемом помещении, что может привести к максимальной температуре провода 40°C , и система будет работать даже при падении напряжения на 2% . Нам также понадобится всего около 30 см или 0,3 метра провода, чтобы соединить нашу нагрузку с нашим тестом. Чтобы использовать этот калькулятор размеров проводов постоянного и переменного тока:

1. Выберите вариант DC/AC Однофазный для электрической системы .
2. Вход 12 В для напряжения источника .
3. Введите 2% для допустимого падения напряжения (В) .
4. Выберите медь в качестве материала проводника .
5. Введите 2 A для ток (I) .
6. Введите 0,3 м для расстояния в одну сторону (D) .
7. Наконец, введите 40°C для максимальной температуры проволоки .

К этому моменту наш калькулятор сечения проводов постоянного и переменного тока уже будет отображать сечение провода из 24 AWG , площадь поперечного сечения провода (A) из 0,205 мм² и диаметр провода ( г) из 0,519 мм .

🙋 Обратите внимание, что вы можете обратиться к полученному диаметру проволоки, если хотите использовать этот инструмент в качестве калькулятора толщины проволоки.

Медь и электричество.

Сопротивление и сопротивление. Медь и электричество. Сопротивление и сопротивление.

стр. 4 Сопротивление и удельное сопротивление Сыпучие свойства

gif»> Рисунок 2.2 Высокая проводимость меди делает ее подходящей для электрододержателя, который пропускает огромные токи в сталеплавильную дуговую печь.

Когда мы говорим, что медь тяжелее алюминия, мы сравниваем их плотности. Точно так же, когда мы говорим, что медь является лучшим проводником, чем алюминий, мы сравниваем их удельные сопротивления 90 270 90 271 . Плотность и удельное сопротивление являются объемными свойствами материала. Их стоимость не зависит от размера или формы конкретного образца только от самого материала. Удельное сопротивление : зависит только от материала Сопротивление : зависит от размера и формы, а также от материала. Что такое удельное сопротивление? По сути, удельное сопротивление представляет собой сопротивление двух противоположных граней кубического метра материала (точно так же, как плотность представляет собой массу кубического метра). Удельное сопротивление говорит о том, насколько резистентен материал. Удельное сопротивление имеет символ r — ( rho рифмуется со словом снег), а его единицами измерения являются ом-метры. Количество Символ Блок Удельное сопротивление r    (греческая буква ро) Вт·м    (омметр) Сопротивление Р Вт Удельное сопротивление чистой меди 1,7×10 -8 Вт·м Обратите внимание, что это очень маленькое число 0,000 000 017 Вт м. Это связано с тем, что сопротивление кубического метра меди было бы практически нулевым. Чем меньше удельное сопротивление, тем лучше материал проводит электричество. Удельное сопротивление является обратной величиной проводимости (что говорит нам о том, насколько хорошим проводником является материал).

Рисунок 2.2 График удельных сопротивлений некоторых металлов.

Некоторые удельные сопротивления В Таблице 3 показаны некоторые удельные сопротивления. Вы увидите, что удельное сопротивление колеблется примерно от 10 -8   W   более 10 16   W    более 24 порядков. Ни одно другое свойство материалов не изменяется в таком широком диапазоне. Металл Удельное сопротивление /(Вт·м) Материал Удельное сопротивление /(Вт·м) серебро 1,6 × 10 -8 уголь от 35 до 5000 × 10 -8 медь 1,7 × 10 -8 графит 800 × 10 -8 алюминий 3,2 × 10 -8 германий 0,65 свинец 21,0 × 10 -8 кремний 2,3  × 10 -3 манганин (сплав) 44,0 × 10 -8 стекло пирекс 10 12 эврика (сплав) 49,0 × 10 -8 ПТФЭ 10 12 до × 10 16 сталь (варьируется) от 10 до 100 × 10 -8 кварц 5 × 10 16 Таблица 3. Значения удельного сопротивления при комнатной температуре. Для металлов удельное сопротивление увеличивается с повышением температуры. Для полупроводников и многих изоляторов верно обратное.

Рисунок 2.3 График, иллюстрирующий изменение сопротивления в зависимости от l, A и rho.

Расчет сопротивления Чтобы рассчитать сопротивление R провода, нам нужно знать три вещи: его длина  чем длиннее провод, тем больше его сопротивление его площадь поперечного сечения A   чем больше площадь, тем меньше его сопротивление удельное сопротивление материала r  чем больше удельное сопротивление, тем больше его сопротивление. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
