Схема подключения зеркала заднего вида с камерой: пошаговая инструкция

alexxlabСхем
Как правильно подключить камеру заднего вида к зеркалу. Какие существуют варианты монтажа камеры и подключения питания. Как настроить и отрегулировать систему.

Содержание

Выбор оборудования для установки камеры заднего вида

Перед началом монтажа необходимо определиться с типом устройства. Существует два основных варианта:

  • Классический видеорегистратор с отдельным дисплеем, который устанавливается на торпеду или лобовое стекло
  • Зеркало со встроенной передней камерой и разъемом для подключения камеры заднего вида

Второй вариант имеет ряд преимуществ:

  • Возможность стационарной установки
  • Не загромождает лобовое стекло и торпеду
  • Внешне не отличается от обычного зеркала
  • Не привлекает внимания злоумышленников

В комплект зеркала-видеорегистратора обычно входит:

  • Само зеркало-монитор со встроенной передней камерой
  • Зарядное устройство от прикуривателя
  • Камера заднего вида
  • Соединительный кабель длиной 5 метров
  • Набор крепежных элементов

Установка зеркала-видеорегистратора

Крепление зеркала-видеорегистратора осуществляется на штатное зеркало с помощью двух эластичных ремней. При правильном выборе модели установка не вызовет затруднений. В противном случае может потребоваться демонтаж штатного зеркала и приобретение отдельного крепления.


Варианты подключения питания

Видеорегистратор можно подключить к бортовой сети автомобиля несколькими способами:

1. К прикуривателю

Самый простой вариант — использовать штатное зарядное устройство, подключив его к прикуривателю. Провод можно проложить под обшивкой крыши и накладками передней стойки. При таком подключении запись будет активироваться автоматически при запуске двигателя.

2. К плафону освещения салона

Это самый короткий путь. Нужно снять крышку плафона и найти плюсовой провод. Важно не перепутать его с проводом от реле дверей. При таком подключении видеорегистратор будет постоянно активен.

3. К блоку предохранителей

Необходимо выбрать подходящий предохранитель, подключить к его плюсовой клемме красный провод от гнезда прикуривателя. Минусовой контакт подключается к массе. Регистратор будет включаться вместе с выбранным электроприбором.

4. Напрямую к аккумулятору

Можно вывести отдельную линию питания от аккумулятора. Плюсовой провод подключается к блоку предохранителей, минусовой — к корпусу автомобиля. При использовании контроллера питания можно управлять подачей напряжения на камеру.


Установка и подключение камеры заднего вида

Существует два типа парковочных камер:

  • Врезные — требуют сверления отверстия в бампере
  • Накладные — крепятся на липучку или саморезы

Варианты установки накладной камеры:

  • На заднем стекле внутри салона
  • Снаружи над номерным знаком

Для наружной установки потребуется:

  1. Снять накладку подсветки номера
  2. Отметить место крепления камеры
  3. Зафиксировать камеру на липучку
  4. Просверлить отверстия для саморезов
  5. Закрепить камеру
  6. Вывести провод в багажник

Схема подключения камеры заднего вида

Питание камеры подключается к лампе заднего хода:

  • Красный провод — к плюсу фонаря
  • Черный провод — к массе

Видеосигнал подключается к соответствующему разъему видеорегистратора. При включении задней передачи будет автоматически активироваться запись и выводиться изображение с камеры на экран.

Прокладка кабеля по салону

Провод от камеры к зеркалу можно провести двумя способами:

  • Под накладками обшивки салона
  • Через штатную гофру с проводкой

Настройка системы

После установки и подключения оборудования необходимо провести настройку:


  • Отрегулировать положение камеры для оптимального обзора
  • Настроить параметры изображения на мониторе
  • При наличии масштабной сетки определить соответствие линий реальным дистанциям

Для этого нужно:

  1. Включить заднюю передачу
  2. Подъехать вплотную к препятствию
  3. Выйти и измерить реальное расстояние до бампера

Часто задаваемые вопросы

Как перенести изображение с зеркала на новый навигационный блок?

Для этого нужно переместить видеосигнал с зеркала на навигационную систему:

  1. Найти в разъеме зеркала синий (видео-) и белый (видео+) провода
  2. Подключить их к входу RCA навигационной системы
  3. Для некоторых моделей автомобилей существуют готовые переходники

Можно ли установить камеру заднего вида самостоятельно?

Самостоятельная установка комплекта видеорегистратора с камерой заднего вида вполне возможна при наличии базовых навыков. Однако при подключении отдельно приобретенной камеры лучше обратиться к специалистам.


Как подключить камеру заднего вида к зеркалу

Дата: 27.07.2020 | Категория: Безопасность

    Содержание:
  • Как подключить видеокамеру заднего вида к зеркалу своими руками
  • Подключение камеры к зеркалу с видеорегистратором
  • Схема подключения камеры заднего вида к зеркалу
  • Беспроводное соединение
  • Подключение через фильтр или реле
  • Настройка камеры с зеркалом

Мы уже рассматривали раньше несколько вариантов подключения в автомобиле камеры заднего вида: к магнитоле, навигатору, монитору головного устройства или дополнительному экрану. Сегодня мы выясним, как подключить видеокамеру к зеркалу. Здесь тоже существует несколько разных способов установки. В общем случае применяется зеркало заднего вида, совмещенное с монитором. Более продвинутый вариант — установка модели со встроенным видеорегистратором.


Саму камеру тоже можно установить и подключить совершенно по-разному. Стандартный способ — монтаж устройства на номерном знаке или бампере с последующей прокладкой соединительного кабеля к торпеде. Если нет желания тянуть проводку через весь салон, можно использовать беспроводное подключение. Это обойдётся дороже, но сэкономит время. Наконец, в некоторых случаях желательно подключать камеру через фильтр питания или реле.



Как подключить видеокамеру заднего вида к зеркалу своими руками

Сегодня существует множество разных видов автомобильных зеркал со встроенными мониторами. Наиболее распространены модели с дисплеями диагональю 4,3 и 5 дюймов. Стандартные величины разрешения подобных экранов: 480×272 и 800×480. Этого вполне достаточно для получения качественной картинки происходящего сзади вашего автомобиля.



Предлагаемые на рынке модели обычно предусматривают возможность монтажа непосредственно на штатное зеркало, с помощью специальных гибких хомутов. Питание может подключаться от прикуривателя либо непосредственно от аккумулятора. Ещё один вариант подачи плюса — от сигнала заднего хода. В этом случае система будет активироваться только при включении задней передачи.



Есть также модели, имеющие встроенные аккумуляторные батареи. Это относится к «умным» устройствам, обладающим широким дополнительным функционалом (беспроводная связь, голосовое управление и пр.).



Сама камера устанавливается в месте, обеспечивающем наилучший обзор. Желательно, чтобы устройство было защищено от брызг грязи, а его внешний вид не привлекал внимание вандалов. Оптимальные варианты — монтаж на номерном знаке или внутри бампера, в специально просверленном отверстии. Второй способ лучше подходит для изделий с круглым в сечении корпусом. Можно также купить рамку номерного знака с уже встроенной камерой или гнездом под неё. Такой способ оптимален для квадратных в сечении устройств.


Соединительный кабель прокладывается внутри салона автомобиля. Можно использовать технологические отверстия и ниши, подвязывать провода к жгутам штатной электропроводки. Необходимо предусмотреть вероятность повреждения и перетирания кабеля. Желательно дополнительно укреплять его изолентой в таких местах, особенно на изгибах.



Подключение камеры к зеркалу с видеорегистратором

Вместо простого зеркала с дисплеем можно установить устройство со встроенным видеорегистратором. В этом случае картинка с камеры заднего вида будет не только отображаться на мониторе, но и записываться на носитель. На таких зеркалах с регистраторами обычно уже установлена передняя видеокамера — на задней панели изделия.



Подключение камеры заднего вида к зеркалу с видеорегистратором производится по описанному выше алгоритму. Некоторые отличия могут быть в способах подсоединения питания и управляющих сигналов, что будет рассмотрено ниже.

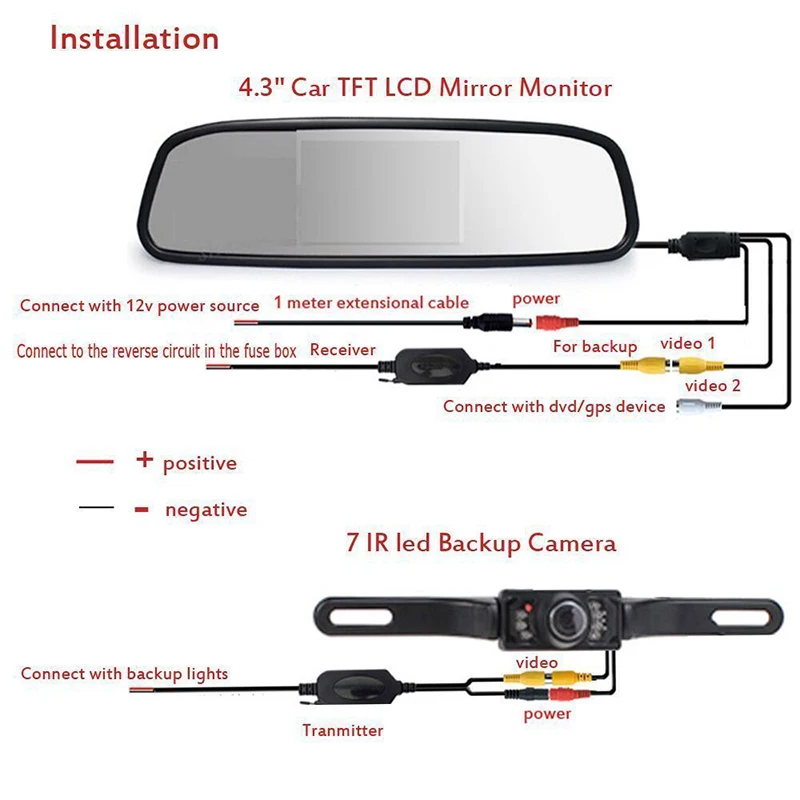

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.



Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.



На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.



Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.



Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.



Беспроводное соединение

При желании упростить процесс установки можно использовать беспроводное соединение. С этой целью применяются специальные радиомодули. В продаже есть также радиомодемы, уже совмещенные с видеокамерой.



В этом случае отменяется необходимость прокладывания проводки внутри салона автомобиля. Достаточно запитать радиомодули и подсоединить их к камере и зеркалу. Питание к ним можно подать как непосредственно от бортовой сети (в этом случае они после включения зажигания постоянно будут под напряжением), так и от заднего хода.



Подключение через фильтр или реле

Иногда при подключении камеры к питанию задних фонарей наблюдаются сильные помехи, полосы, полное пропадание картинки. Это может объясняться конструкционными особенностями конкретной модели автомобиля. Для решения такой проблемы используются фильтры питания либо подключение через реле.



С помощью реле обеспечивается стабильная подача постоянного напряжения на вход камеры при активации сигнала заднего света.



Настройка камеры с зеркалом

После установки и соединения оборудования желательно провести его настройку. Алгоритмы могут существенно различаться в зависимости от вида используемых моделей. Поэтому упомянем только о самом основном нюансе — использовании отображаемой на мониторе масштабной сетки.



Эта функция есть не везде, но многие модели ею оснащены. После включения задней передачи на дисплее появляется характерная сетка, помогающая лучше ориентироваться. Если нет возможности подстройки её параметров, нужно как минимум определить соответствие отдельных линий реальным дистанциям. Для этого необходимо подъехать вплотную к препятствию (пока первая линия сетки не «упрется» в него).

После этого выйти и замерить реальное расстояние между бампером и стеной.

Какую выбрать камеру заднего вида на авто

Опубликовано 29.01.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Критерии выбора камеры заднего вида на авто с учётом основных технических характеристик и конструктивных особенностей с примерами и рекомендациями. Как влияет на выбор разрешение матрицы, каким должен быть угол обзора и почему важно правильно определить место для установки камеры.

Подробнее

Почему не работает камера заднего вида: неисправности

Опубликовано 05.04.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

Для комфортного вождения автомобиля не обойтись без камеры заднего вида. Она облегчает парковку, отображает слепую зону сзади машины, помогает избежать наезда на что-либо. Поломка электронного гаджета приносит большое неудобство водителю, но не является поводом для отчаяния. Зачастую устройство не работает по причине мелких неисправностей, которые легко устраняются самостоятельно.

Подробнее

Как подключить камеру заднего вида

Опубликовано 21.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность, Полезные аксессуары в салон |

Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору. Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

Как установить зеркало регистратор с камерой заднего вида

Дата: 29.07.2020 | Категория: Безопасность, Полезные аксессуары в салон

    Содержание:
  • Установка зеркала видеорегистратора с камерой заднего вида и подключение
  • Как подключить питание:
    • К прикуривателю
    • К плафону освещения салона
    • К блоку с предохранителями
    • К аккумулятору
  • Как подключить камеру заднего вида к видеорегистратору
  • Вывод

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

— классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

— зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).


Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)


Рис. 2 – Схема расположения предохранителей электроприборов


Рис. 3 – Клемма


Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис. 5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.


Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

— снять накладку с подсветкой номера и отметить место крепления камеры;

— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.


Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.
