Как рассчитать уставку теплового реле. Расчет уставки теплового реле: подробное руководство по защите электродвигателей

Как правильно рассчитать уставку теплового реле для защиты электродвигателя. Какие факторы нужно учитывать при выборе теплового реле. Как настроить тепловое реле для разных схем пуска двигателя. Какие типы тепловых реле бывают и как они работают.

Что такое тепловое реле и для чего оно нужно

Тепловое реле — это устройство защиты электродвигателя от перегрузок по току. Оно контролирует ток, протекающий через обмотки двигателя, и отключает его при длительном превышении номинального значения. Основные функции теплового реле:

• Защита двигателя от перегрева обмоток при перегрузках
• Предотвращение выхода двигателя из строя при заклинивании ротора
• Отключение двигателя при затянувшемся пуске
• Защита от асимметрии фаз в трехфазных двигателях

Правильный выбор и настройка теплового реле — важное условие надежной и долговечной работы электродвигателя. Рассмотрим, как рассчитать уставку теплового реле для разных случаев.

Как устроено и работает тепловое реле

Принцип действия теплового реле основан на нагреве биметаллической пластины при протекании тока. Устройство реле включает следующие основные элементы:

• Биметаллическая пластина
• Нагревательный элемент
• Механизм расцепления
• Контакты управления

При превышении номинального тока биметаллическая пластина нагревается и изгибается, воздействуя на механизм расцепления. Это приводит к размыканию контактов в цепи управления двигателем. Время срабатывания реле зависит от величины перегрузки — чем больше ток, тем быстрее сработает защита.

Расчет уставки теплового реле для прямого пуска

При прямом пуске двигателя расчет уставки теплового реле производится по следующей формуле:

I_уст = k * I_ном

где:

• I_уст — ток уставки теплового реле
• I_ном — номинальный ток двигателя
• k — коэффициент настройки (обычно 1,1-1,3)

Пример расчета: для двигателя с номинальным током 10 А при k=1,2 получаем:

I_уст = 1,2 * 10 = 12 А

Выбираем ближайшее большее стандартное значение уставки, например 13 А.

Особенности расчета для пуска звезда-треугольник

При пуске двигателя по схеме звезда-треугольник расчет уставки теплового реле имеет некоторые особенности:

• Реле устанавливается в цепь после переключателя звезда-треугольник
• Ток в фазе при соединении звездой в √3 раз меньше линейного тока
• Уставка выбирается по току в треугольнике

Формула для расчета:

I_уст = k * I_ном / √3

Пример: для двигателя с I_ном = 30 А при k=1,2

I_уст = 1,2 * 30 / 1,73 ≈ 20,8 А

Выбираем ближайшее стандартное значение 21 А.

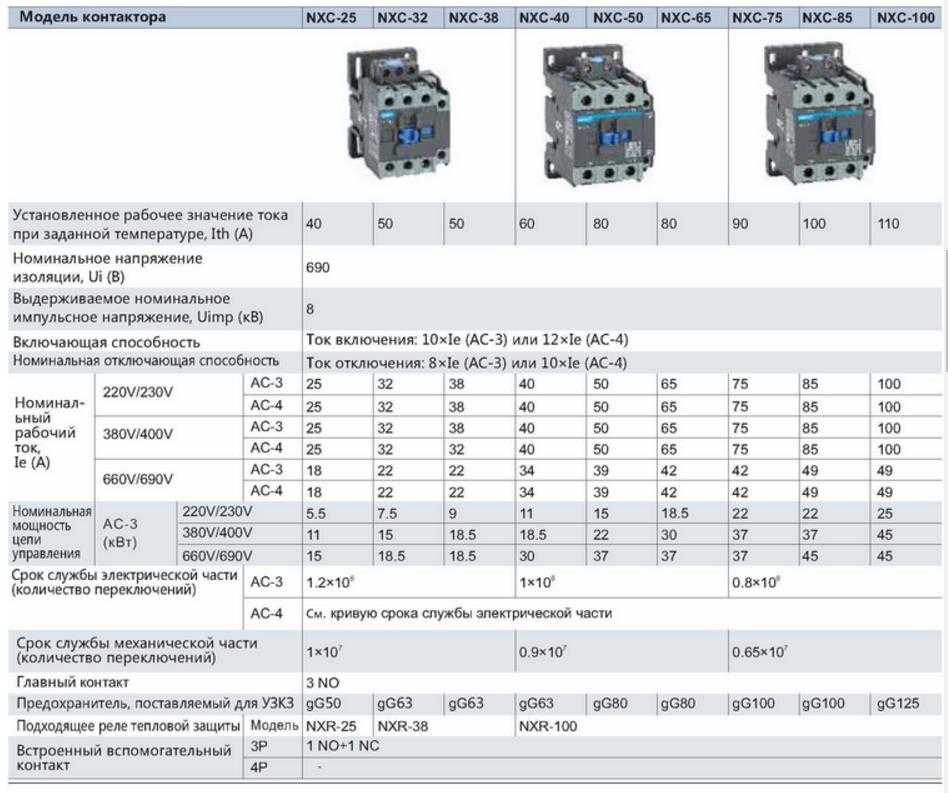

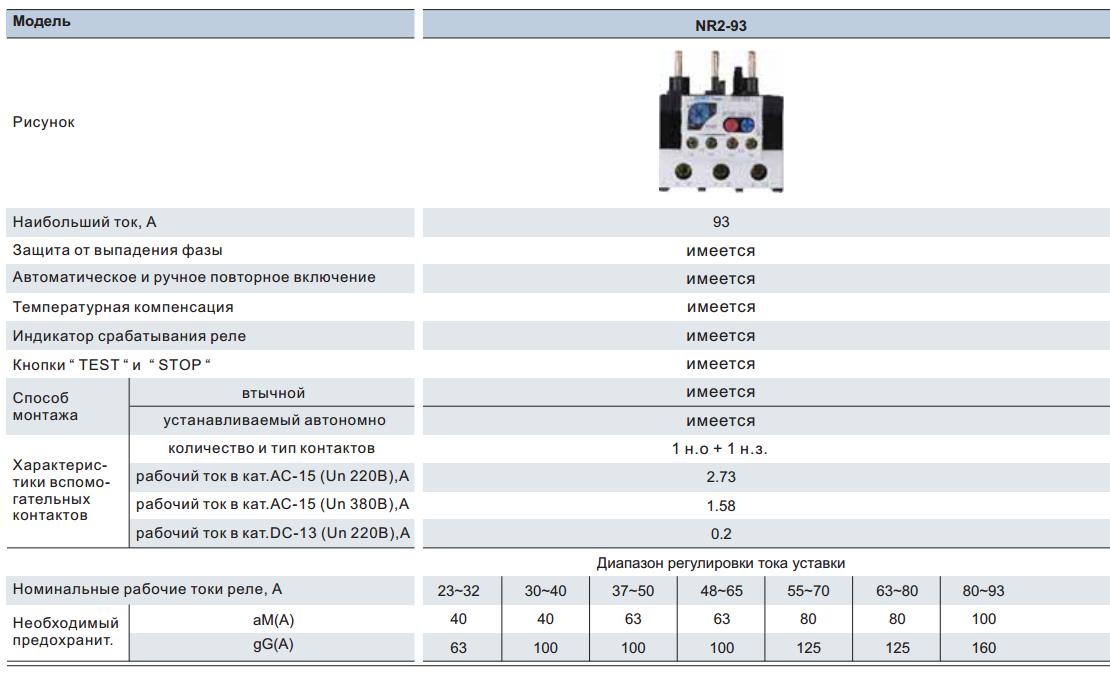

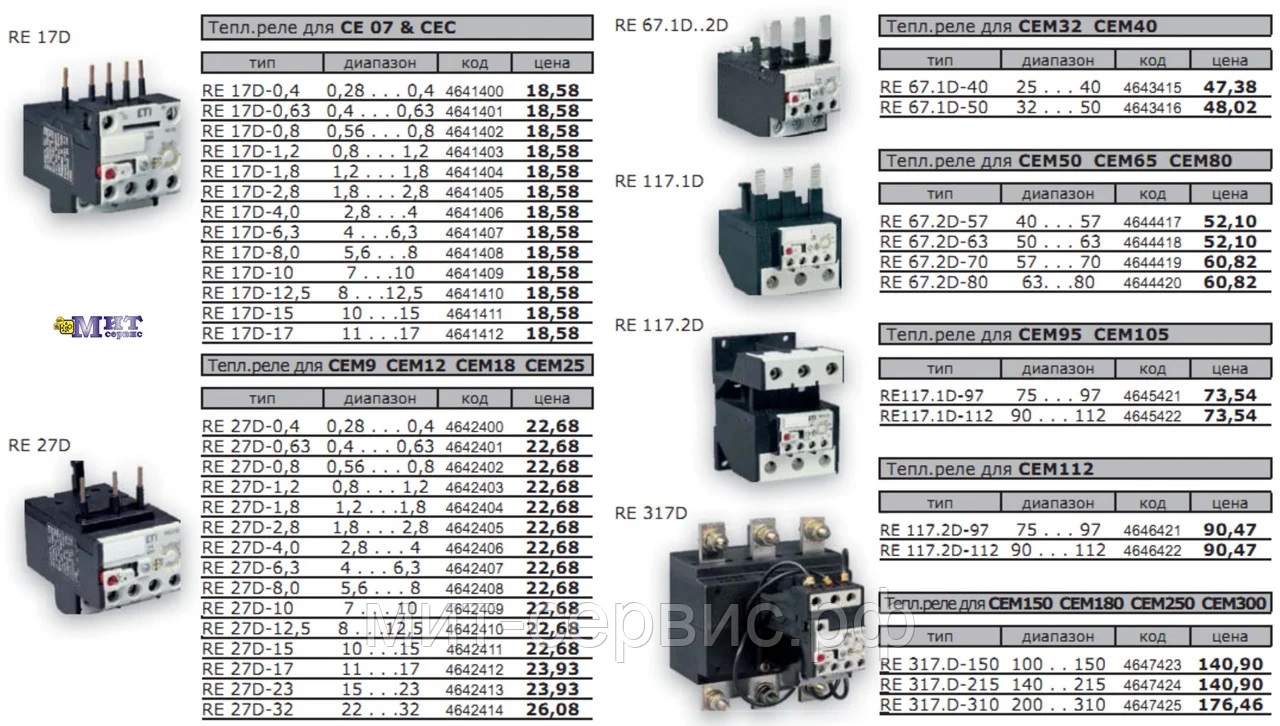

Выбор теплового реле по мощности двигателя

Часто на практике тепловое реле выбирают не по току, а по мощности двигателя. Для этого используются специальные таблицы соответствия мощности двигателя и диапазона настройки теплового реле. Этот способ менее точен, но удобен при быстром подборе.

Пример выбора для двигателя 11 кВт, 380 В:

• Номинальный ток: 22 А
• Диапазон настройки реле: 20-25 А
• Рекомендуемая уставка: 23 А

При таком выборе нужно учитывать реальный коэффициент загрузки двигателя и условия эксплуатации.

Настройка теплового реле с учетом условий эксплуатации

На точность срабатывания теплового реле влияют различные факторы:

• Температура окружающей среды
• Способ охлаждения двигателя
• Длительность и частота пусков
• Колебания напряжения сети

Как учесть эти факторы при настройке:

1. При высокой температуре воздуха уставку нужно немного снизить
2. Для двигателей с принудительным охлаждением можно выбрать более высокую уставку
3. При частых пусках рекомендуется уменьшить уставку на 5-10%
4. Значительные колебания напряжения требуют расширенного диапазона настройки

Типы современных тепловых реле

На сегодняшний день существует несколько основных типов тепловых реле для защиты двигателей:

• Биметаллические реле — классический вариант, простые и надежные
• Электронные реле — более точные, с расширенным функционалом

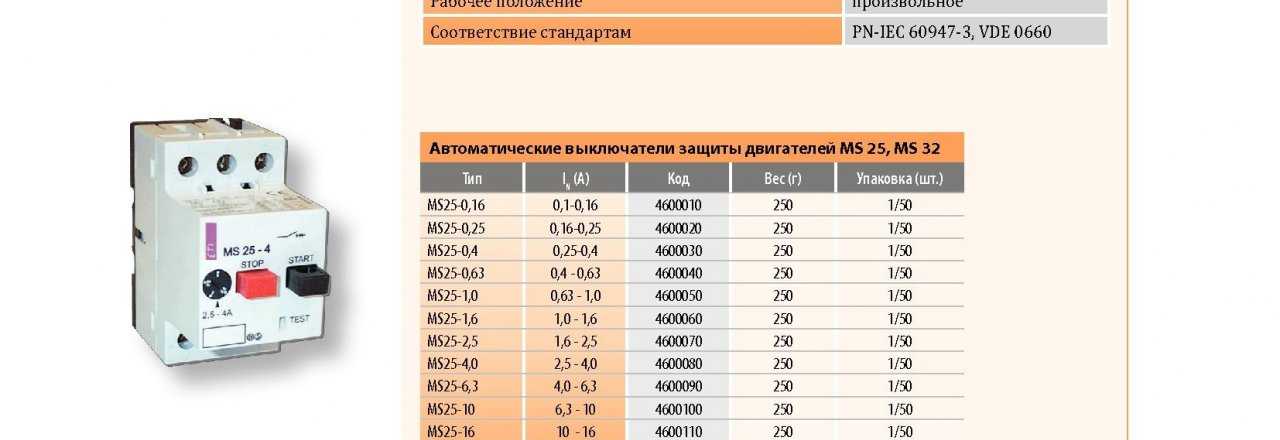

• Комбинированные устройства — сочетают функции теплового реле и автоматического выключателя

Электронные реле имеют ряд преимуществ:

• Высокая точность срабатывания
• Возможность настройки времятоковой характеристики
• Защита от асимметрии фаз и обрыва фазы
• Регистрация и хранение данных о срабатываниях

Проверка правильности выбора теплового реле

После установки и настройки теплового реле рекомендуется проверить правильность его работы:

1. Измерить реальный ток двигателя при номинальной нагрузке
2. Сравнить измеренное значение с уставкой реле
3. Проверить время срабатывания при небольшой перегрузке (например, 120% от номинала)
4. Убедиться, что реле не срабатывает ложно при нормальной работе

При необходимости следует скорректировать уставку для обеспечения надежной защиты двигателя.

Заключение

Правильный расчет и настройка уставки теплового реле — важный этап обеспечения надежной работы электродвигателя. Необходимо учитывать особенности конкретного двигателя, схему пуска и условия эксплуатации. Современные типы тепловых реле позволяют реализовать более точную и функциональную защиту. Регулярная проверка настроек поможет своевременно выявить и устранить проблемы в работе защиты.
