Вах стабилитрона. Стабилитрон: принцип работы, вольт-амперная характеристика и применение

Что такое стабилитрон и как он работает. Какова вольт-амперная характеристика стабилитрона. Где применяются стабилитроны в электронике. Какие бывают виды стабилитронов. Как выбрать и подключить стабилитрон.

Что такое стабилитрон и принцип его работы

Стабилитрон — это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Его основное отличие от обычного диода заключается в том, что он работает на обратной ветви вольт-амперной характеристики в режиме электрического пробоя.

Принцип работы стабилитрона основан на эффекте лавинного или туннельного пробоя p-n перехода при определенном обратном напряжении. При достижении напряжения пробоя ток через стабилитрон резко возрастает, а напряжение остается практически неизменным. Это свойство и используется для стабилизации напряжения.

Основные механизмы пробоя в стабилитроне:

• Туннельный пробой — при напряжении менее 4,5 В
• Лавинный пробой — при напряжении более 6,7 В
• Смешанный пробой — в диапазоне 4,5-6,7 В

В отличие от обычных диодов, стабилитроны специально проектируются таким образом, чтобы электрический пробой возникал до наступления теплового пробоя, который может вывести прибор из строя.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона имеет ярко выраженный нелинейный характер и существенно отличается от ВАХ обычного диода. Рассмотрим основные участки ВАХ стабилитрона:

1. Прямая ветвь — аналогична обычному диоду
2. Область начального обратного тока — ток близок к нулю
3. Область пробоя — резкое возрастание тока при почти постоянном напряжении
4. Рабочая область — стабилизация напряжения

Ключевой особенностью ВАХ стабилитрона является наличие почти вертикального участка на обратной ветви. Именно этот участок и используется для стабилизации напряжения.

Основные параметры ВАХ стабилитрона:

• Напряжение стабилизации U
  ст
• Минимальный ток стабилизации I_ст.мин
• Максимальный ток стабилизации I_{ст.макс}
• Дифференциальное сопротивление r_ст

Чем меньше дифференциальное сопротивление r_ст, тем лучше качество стабилизации напряжения.

Применение стабилитронов в электронике

Стабилитроны нашли широкое применение в различных областях электроники благодаря своей способности поддерживать постоянное напряжение. Основные сферы использования стабилитронов включают:

• Стабилизаторы напряжения в источниках питания
• Ограничители напряжения для защиты электронных схем
• Источники опорного напряжения в измерительных приборах
• Формирователи уровней сигналов в цифровых схемах
• Генераторы шума в электронных системах

Стабилитроны особенно эффективны в маломощных схемах, где требуется стабильное напряжение при изменении входного напряжения или тока нагрузки.

Как выбрать стабилитрон для конкретного применения?

При выборе стабилитрона следует учитывать следующие параметры:

1. Напряжение стабилизации — должно соответствовать требуемому выходному напряжению
2. Мощность рассеивания — должна быть достаточной для конкретной схемы
3. Температурный коэффициент напряжения — для точных схем важна низкая температурная зависимость
4. Максимальный ток стабилизации — должен превышать ожидаемый ток нагрузки

Виды стабилитронов и их особенности

Существует несколько типов стабилитронов, каждый из которых имеет свои особенности и области применения:

1. Прецизионные стабилитроны

Отличаются высокой точностью напряжения стабилизации и низким температурным коэффициентом. Применяются в измерительной технике и прецизионных источниках опорного напряжения.

2. Лавинные стабилитроны

Работают на эффекте лавинного пробоя. Обеспечивают более высокие напряжения стабилизации, обычно от 6,8 В и выше.

3. Импульсные стабилитроны

Предназначены для защиты от кратковременных перенапряжений. Характеризуются очень быстрым откликом на изменение напряжения.

4. Термокомпенсированные стабилитроны

Имеют встроенную систему температурной компенсации, что обеспечивает высокую стабильность напряжения при изменении температуры окружающей среды.

Схемы включения стабилитронов

Существует несколько основных схем включения стабилитронов, каждая из которых имеет свои преимущества:

1. Параметрический стабилизатор напряжения

Простейшая схема стабилизации напряжения, состоящая из стабилитрона и токоограничивающего резистора. Обеспечивает базовую стабилизацию напряжения для маломощных нагрузок.

2. Последовательное соединение стабилитронов

Используется для получения более высокого напряжения стабилизации. Суммарное напряжение равно сумме напряжений отдельных стабилитронов.

3. Параллельное соединение стабилитронов

Применяется для увеличения допустимого тока стабилизации. Требует тщательного подбора стабилитронов с близкими характеристиками.

4. Составной стабилитрон

Комбинация стабилитрона и транзистора, позволяющая увеличить мощность стабилизации без существенного увеличения рассеиваемой мощности на самом стабилитроне.

Как проверить и протестировать стабилитрон

Проверка работоспособности стабилитрона может быть выполнена несколькими способами:

1. Измерение напряжения стабилизации с помощью мультиметра и источника питания
2. Снятие вольт-амперной характеристики с использованием специализированного оборудования
3. Проверка в реальной схеме стабилизатора напряжения

При тестировании важно не превышать максимально допустимые токи и напряжения для конкретного типа стабилитрона.

Пошаговая инструкция по проверке стабилитрона мультиметром:

1. Установите мультиметр в режим измерения напряжения
2. Подключите стабилитрон к источнику питания через токоограничивающий резистор
3. Измерьте напряжение на стабилитроне
4. Сравните полученное значение с номинальным напряжением стабилизации

Если измеренное напряжение соответствует номинальному значению (с учетом допуска), стабилитрон считается исправным.

Маркировка и обозначение стабилитронов

Маркировка стабилитронов обычно содержит информацию о напряжении стабилизации и других ключевых параметрах. Существует несколько систем маркировки:

• Цифро-буквенная маркировка (например, 1N4733A)
• Цветовая маркировка (для стеклянных корпусов)
• Прямое указание напряжения стабилизации (например, 5V1 для 5,1 В)

На корпусе стабилитрона обычно указывается полярность — катод отмечается полосой или точкой.

Как расшифровать маркировку стабилитрона?

Рассмотрим пример расшифровки маркировки 1N4733A:

• 1N — серия диода
• 47 — порядковый номер в серии
• 33 — напряжение стабилизации (5,1 В)
• A — допуск напряжения стабилизации (±5%)

Точное значение параметров всегда следует уточнять в техническом описании (datasheet) конкретного стабилитрона.

Стабилитрон. Принцип работы, вольт-амперная характеристика.

Aveal

18.08.2020

После изучения диодов, их принципа работы и устройства вполне логичным шагом будет рассмотреть и еще один полезнейший элемент многих электрических схем — стабилитрон. Также его называют диодом Зенера, в честь физика Кларенса Зенера, которому и принадлежит гордое звание изобретателя данного компонента. В 1930-х годах Зенер изучал явления электрического пробоя в диэлектриках, результаты его исследований и легли в основу работы диодов Зенера.

Стабилитрон — это диод, который предназначен для работы на обратной ветви вольт-амперной характеристики, в режиме пробоя. Как вы помните, рабочая область обычного диода находится наоборот на прямой ветви. Я уже упомянул термин «пробой», так что давайте разберемся с этим явлением подробнее…

Итак, различают три типа или механизма пробоя:

• туннельный
• лавинный
• тепловой

Именно первый тип пробоя и открыл К. Зенер в своих работах. Туннельный пробой связан, в свою очередь, с туннельным эффектом, то есть явлением проникновения электронов через узкий потенциальный барьер на границе p-n перехода. Это приводит к тому, что электроны начинают проходить из p-области в область n-типа, что, в свою очередь, вызывает резкое возрастание обратного тока через p-n переход.

Лавинный пробой связан с тем, что движущиеся в сильном электрическом поле частицы могут приобретать кинетическую энергию, величины которой достаточно для ударной ионизации молекул или атомов материала. То есть электрон или дырка, разогнавшись, сталкиваются с атомом вещества, в результате чего образуется пара противоположно заряженных частиц. Все это становится возможным, если кинетическая энергия этих частиц до столкновения имела достаточную величину. Так вот, в итоге, образовавшиеся частицы (либо одна из них) также начинают разгоняться под действием сильного поля и также врезаются в атом материала. В итоге весь процесс повторяется снова и снова, как лавина, собственно, из-за этого пробой и получил свое название.

Тепловой же пробой куда более прозаичен. Из-за увеличения обратного напряжения p-n переход нагревается и затем разрушается. В отличие от туннельного и лавинного пробоя, которые являются обратимыми, тепловой пробой — необратим.

На обратимости механизмов пробоя, в общем-то, и строится принцип работы стабилитрона. Именно ситуация, при которой он находится в состоянии лавинного или туннельного пробоя, и является для диода Зенера рабочей. Из этого же вытекает и основное отличие стабилитрона от обычного диода. Стабилитрон проектируется таким образом, чтобы туннельный, либо лавинный, либо оба этих типа пробоя возникали гарантированно и задолго до того, как в устройстве возникнет тепловой пробой (ведь тепловой пробой просто выведет элемент из строя — окончательно и бесповоротно).

Принято считать, что разным механизмам пробоя соответствуют величины обратных напряжений:

• U_{пробоя} < 4.5 В — преобладает туннельный пробой
• 4.5 В \leqslant U_{пробоя} \leqslant 6. 7 В — оба типа пробоя возникают одновременно
• U_{пробоя} > 6.7В — лавинный пробой

Все эти характеристики стабилитрона можно изобразить следующим образом:

Тут стоит отметить два важных нюанса. Во-первых, эти значения не являются строго точными. Для разных диодов, разных способов изготовления, величины могут быть другими. Но, в целом, идея неизменна — существует некая область, в пределах которой оба механизма пробоя сосуществуют вместе. Второй интересный момент заключается в том, что температурный коэффициент лавинного и туннельного пробоя имеют разные знаки:

• при туннельном пробое температурный коэффициент напряжения (ТКН) отрицательный, поскольку с увеличением температуры напряжения пробоя уменьшается.
• при лавинном же пробое ТКН положительный, то есть все наоборот — увеличение температуры ведет к увеличению напряжения пробоя.

Итак, мы разобрались с принципом работы стабилитрона, протекающими процессами и с тем, что рабочий режим диода Зенера лежит в области обратной ветви вольт-амперной характеристики стабилитрона:

При увеличении обратного напряжения в определенный момент наступает пробой и ток через стабилитрон резко возрастает. При этом напряжение напротив остается практически неизменным, то есть стабилизированным. В этом и заключается идея использования стабилитронов в электрических цепях.

На схеме я отдельно выделил несколько точек, давайте по ним пробежимся:

• I_{ст \medspace мин} — минимальное значение обратного тока. Если ток имеет меньшее значение, то стабилитрон закрыт.
• I_{ст} — номинальное значение обратного тока. Обычно указывается производителем в документации и может составлять около 30% от максимального тока стабилизации.
• I_{ст \medspace макс} — вот и он, уже упомянутый максимальный ток стабилизации. Эта величина ограничена максимальной рассеиваемой мощностью прибора. При превышении этого значение как раз-таки и произойдет пресловутый тепловой пробой, который выведет стабилитрон из строя.

Каждому из этих значений тока соответствует определенное значение напряжения, которое также указывается в справочнике/документации на конкретный элемент.

Теперь для наглядной демонстрации рассмотрим практический пример схемы со стабилитроном. Собственно, на принципиальных электрических схемах он обозначается следующим образом:

А так выглядит базовая схема, в отличие от диода полярность включения стабилитрона обратная:

Выберем какой-нибудь конкретный экземпляр, например, 1N4733A. Его характеристики приведены ниже:

Минимальное напряжение стабилизации, В	4.8
Номинальное напряжение стабилизации, В	5.1
Максимальное напряжение стабилизации, В	5.3
Минимальный ток стабилизации, мА	49
Максимальный ток стабилизации, мА	178

Итак, начинаем подавать на вход напряжение:

U_{вых} = 3 В

Как видите, подаваемое напряжение не превышает напряжение стабилизации, поэтому на выходе наблюдаем то же значение, что и на входе. Увеличиваем напряжение:

U_{вых} = 5 В

И здесь уже ситуация меняется, стабилитрон начинает выполнять свою работу, поднимаем напряжение еще выше:

U_{вых} = 5. 05 ВU_{вых} = 5.11 В

Стабилизация напряжения налицо 👍 Таким образом мы наглядно проверили принцип работы стабилитрона, теоретические аспекты которого изучили ранее. И на этом заканчиваем сегодняшнюю статью, спасибо за внимание 🤝

Вольт амперная характеристика (ВАХ) что это такое

Содержание:

ВАХ — это вольт-амперная характеристика, а если точнее, зависимость тока от напряжения в каком-либо радиоэлементе. Это может быть резистор, диод, транзистор и другие радиоэлементы. Так как транзистор имеет более двух выводов, то он имеет множество ВАХ.

Думаю, не все, кто читает эту статью, хорошо учились в школе. Поэтому, давайте разберемся, что представляет из себя зависимость одной величины от другой. Как вы помните из школы, мы строили графики зависимости игрек (У) от икс (Х). Та переменная, которая зависит от другой переменной, мы откладывали по вертикали, а та, которая независима — по горизонтали. В результате у нас получалась система отображения зависимости «У» от «Х»:

Так вот, мои дорогие читатели,  в электронике, чтобы описать зависимость тока от напряжения, вместо «У»  у нас будет сила тока, а вместо Х — напряжение.   И система отображения у нас примет вот такой вид:

Именно в такой системе координат мы будет чертить вольт-амперную характеристику. И начнем с самого распространенного радиоэлемента — резистора.

ВАХ резистора

Для того, чтобы начертить этот график, нам потребуется пропускать через резистор напряжение и смотреть соответствующее значение силы тока тока. С помощью крутилки я добавляю напряжение и записываю значения силы тока для каждого значения напряжения. Для этого берем блок питания,  резистор и начинаем  делать замеры:

Вот у нас появилась первая точка на графике. U=0,I=0.

Вторая точка: U=2.6, I=0.01

Третья точка: U=4.4, I=0.02

Четвертая точка: U=6.2, I=0.03

Пятая точка: U=7.9, I=0.04

Шестая точка: U=9.6, I=0.05

Седьмая точка: U=11.3, I=0.06

Восьмая точка: U=13, I=0.07

Девятая точка: U=14.7, I=0.08

Давайте построим график по этим точкам:

Да у нас получилась почти прямая линия! То, что она чуть кривая, связана с погрешностью измерений и  погрешностью самого прибора. Следовательно, так как у  нас получилась прямая линия, то значит такие элементы, как резисторы называются элементами с линейной  ВАХ.

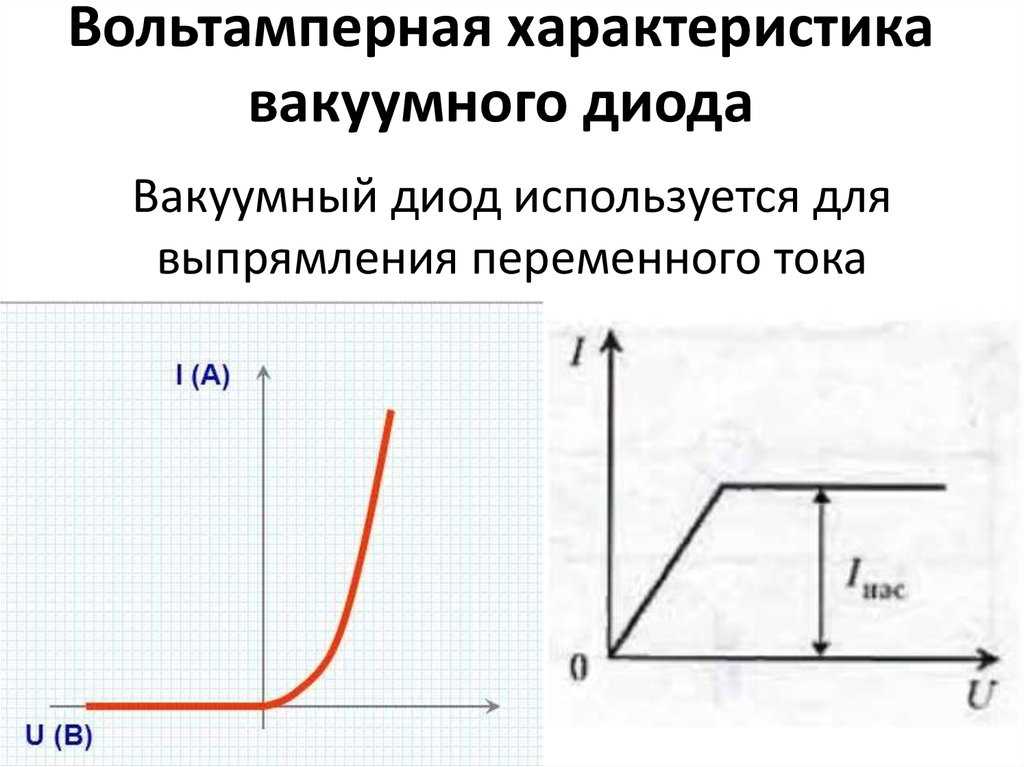

ВАХ диода

Как вы знаете, диод пропускает электрический ток только в одном направлении. Это свойство диода мы используем в диодных мостах, а также для проверки диода мультиметром.     Давайте  построим ВАХ для диода.  Берем блок питания, цепляем его к диоду (плюс на анод, минус на катод) и начинаем точно также делать замеры.

Первая точка: U=0,I=0.

Вторая точка: U=0.4, I=0.

Третья точка: U=0.6, I=0.01

Четвертая точка: U=0.7, I=0.03

Пятая точка: U=0.8,I=0.06

Шестая точка: U=0.9, I=0.13

Седьмая точка: U=1, I=0.37

Строим график по полученным значениям:

Ничего себе загибулина :-). Вот это и есть вольт-амперная характеристика диода. На графике мы не видим прямую линию, поэтому такая вольт-амперная характеристика называется НЕлинейной. Для кремниевых диодов она начинается со значения 0,5-0,7 Вольт. Для германиевых диодов ВАХ начинается со значения 0,3-0,4 Вольт.

ВАХ стабилитрона

Стабилитроны  работают в режиме лавинного пробоя. Выглядят они  также, как и диоды.

Мы подключаем стабилитрон как диод в обратном направлении: на анод минус, а на катод — плюс. В результате, напряжение на стабилитроне остается  почти таким же, а сила тока может меняться в зависимости от  подключаемой нагрузки на стабилитроне. Как говорят электронщики, мы используем  в стабилитроне обратную ветвь ВАХ.

Рекомендуем посмотреть видео материал на эту тему:

ВАХ и выпрямительный диод

В завершении хотелось бы рассмотреть данную характеристику для выпрямительного диода. Выпрямительный диод – одна из разновидностей полупроводника, который применятся для преобразования переменного в постоянный ток.

ВАХ для выпрямительного диода

На схеме показана экспериментальная ВАХ и теоретическая (пунктирная линия). Как видим, они не совпадают. Причина этого кроется в том, для теоретических расчетов не учитывались некоторые факторы:

• наличие омического сопротивления базовой и эмиттерной областей у кристалла;
• его выводов и контактов;
• наличие возможности токов утечки по кристальной поверхности;
• протекание процессов рекомбинации и генерации в переходе для носителей;
• различные типы пробоев и т. д.

Все эти факторы могут оказывать различное влияние, приводя к отливающейся от теоретической реальной вольт-амперной характеристики. Причем значительное влияние на внешний вид графика в данной ситуации оказывает температура окружающей среды.
ВАХ для выпрямительного диода демонстрирует высокую проводимость устройства в момент приложения к нему напряжения в прямом направлении. В обратном же направлении наблюдается низкая проводимость. В такой ситуации ток через элемент практически не течет в обратном направлении. Но это происходит только при определенных параметрах обратного напряжения. Если его превысить, то на графике видно лавинообразное повышение тока в обратном направлении.

Принцип работы

Принцип работы этого устройства основывается на особенностях p-n перехода. Возле переходов двух полупроводников расположен слой, в котором отсутствуют носители заряда. Это запирающий слой. Его сопротивление велико.

При воздействии на слой определенного внешнего переменного напряжения, толщина его становится меньше, а впоследствии и вообще исчезнет. Возрастающий при этом ток называют прямым. Он проходит от анода к катоду. Если внешнее переменное напряжение будет иметь другую полярность, то запирающий слой будет больше, сопротивление возрастет.

Разновидности устройств, их обозначение

По конструкции различают приборы двух видов: точечные и плоскостные. В промышленности наиболее распространены кремниевые (обозначение — Si) и германиевые (обозначение — Ge). У первых рабочая температура выше. Преимущество вторых — малое падение напряжения при прямом токе.

Принцип обозначений диодов – это буквенно-цифровой код:

• Первый элемент – обозначение материала из которого он выполнен,
• Второй определяет подкласс,
• Третий обозначает рабочие возможности,
• Четвертый является порядковым номером разработки,
• Пятый – обозначение разбраковки по параметрам.

Перечень основных характеристик

Ниже приведена таблица, с описанием основных параметров выпрямительных диодов. Эти характеристики можно получить из даташита (технического описания элемента). Как правило, большинство радиолюбителей к этой информации обращаются в тех случаях, когда указанный в схеме элемент недоступен, что требует найти ему подходящий аналог.

Таблица основных характеристик выпрямительных диодов

Заметим, что в большинстве случаев, если требуется найти аналог тому или иному диоду, первых пяти параметров из таблицы будет вполне достаточно. При этом желательно учесть диапазон рабочей температуры элемента и частоту.

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Основные характеристики стабилитрона

Чтобы подобрать диод Зенера под существующие цели, надо знать несколько важных параметров. Эти характеристики определят пригодность выбранного прибора для решения поставленных задач.

Номинальное напряжение стабилизации

Первый параметр зенера, на который надо обратить внимание при выборе – напряжение стабилизации, определяемое точкой начала лавинного пробоя. С него начинают выбор прибора для использования в схеме. У разных экземпляров ординарных стабилитронов, даже одного типа, напряжение имеет разброс в районе нескольких процентов, у прецизионных разница ниже. Если номинальное напряжение неизвестно, его можно определить, собрав простую схему. Следует подготовить:

• балластный резистор в 1…3 кОм;
• регулируемый источник напряжения;
• вольтметр (можно использовать тестер).

Надо поднимать напряжение источника питания с нуля, контролируя по вольтметру рост напряжения на стабилитроне. В какой-то момент он остановится, несмотря на дальнейшее увеличение входного напряжения. Это и есть фактическое напряжение стабилизации. Если регулируемого источника нет, можно использовать блок питания с постоянным выходным напряжением заведомо выше Uстабилизации. Схема и принцип измерения остаются теми же. Но есть риск выхода полупроводникового прибора из строя из-за превышения рабочего тока.

Стабилитроны применяются для работы с напряжениями от 2…3 В до 200 В. Для формирования стабильного напряжения ниже данного диапазона, используются другие приборы – стабисторы, работающие на прямом участке ВАХ.

Диапазон рабочих токов

Ток, при котором стабилитроны исполняют свою функцию, ограничен сверху и снизу. Снизу он ограничен началом линейного участка обратной ветви ВАХ. При меньших токах характеристика не обеспечивает режима неизменности напряжения.

Верхнее значение лимитировано максимальной мощностью рассеяния, на которую способен полупроводниковый прибор и зависит от его конструкции. Стабилитроны в металлическом корпусе рассчитаны на больший ток, но не надо забывать об использовании радиаторов. Без них наибольшая допустимая мощность рассеяния будет существенно меньше.

Дифференциальное сопротивление

Еще один параметр, определяющий работу стабилитрона – дифференциальное сопротивление Rст. Оно определяется как отношение изменения напряжения ΔU к вызвавшему его изменение тока ΔI. Эта величина имеет размерность сопротивления и измеряется в омах. Графически — это тангенс угла наклона рабочего участка характеристики. Очевидно, что чем меньше сопротивление, тем лучше качество стабилизации. У идеального (не существующего на практике) стабилитрона Rст равно нулю – любое приращение тока не вызовет никакого изменения напряжения, и участок ВАХ будет параллелен оси ординат.

Области применения

Основная область применения этих элементов – стабилизация постоянного напряжения в маломощных ИП или в отдельных узлах, мощность которых не более десятков ватт. С помощью опорных диодов обеспечивают нормальный рабочий режим транзисторов, микросхем, микроконтроллеров.

В стабилизаторах простой конструкции стабилитрон является одновременно источником опорного напряжения и регулятором. В более сложных конструкциях стабилитрон служит только источником опорного напряжения, а для силового регулирования применяется внешний силовой транзистор.

Термокомпенсированные стабилитроны и детали со скрытой структурой востребованы в качестве дискретных и интегральных источников опорного напряжения. Для защиты электрической аппаратуры от перенапряжений разработаны импульсные лавинные стабилитроны. Для защиты входов электрических приборов и затворов полевых транзисторов в схему устанавливают рядовые маломощные стабилитроны. Полевые транзисторы с изолированным затвором (МДП) изготавливаются с одним кристаллом, на котором расположены: защитный стабилитрон и силовой транзистор.

Способы включения – последовательное и параллельное

На детали импортного производства в сопроводительных документах ситуации, при которых возможно последовательное или параллельное соединение, не регламентируются. В документации на отечественные опорные диоды можно встретить два указания:

• В приборах маленькой и средней мощности можно последовательно или параллельно подсоединять любое количество односерийных стабилитронов.
• В приборах средней и значительной мощности можно последовательно соединять любое число стабилизирующих диодов единой серии. При параллельном соединении необходимо произвести расчеты. Общая мощность рассеивания всех параллельно подсоединенных стабилитронов не должна быть выше аналогичного показателя одной детали.

Допускается последовательное подключение опорных диодов разных серий в том случае, если рабочие токи созданной цепи не превышают паспортные токи стабилизации для каждой серии, установленной в схеме.

На практике для умножения напряжения стабилизации чаще всего применяют последовательное соединение двух-трех стабилитронов. К этой мере прибегают в том случае, если не удалось достать деталь на нужное напряжение или необходимо создать высоковольтный стабилитрон. При последовательном соединении напряжение отдельных элементов суммируется. В основном этот вид соединения используется при сборке высоковольтных стабилизаторов.

Параллельное соединение деталей служит для того, чтобы повышать ток и мощность. Однако на практике этот вид соединения применяется редко, поскольку различные экземпляры опорных диодов даже одного типа не имеют совершенно одинаковых напряжений стабилизации. Поэтому при параллельном соединении разряд возникнет только в детали с наименьшим напряжением стабилизации, а в остальных пробой не произойдет. Если пробой и возникает, то одни стабилитроны в такой цепи будут работать с недогрузкой, а другие с перегрузкой.

Для стабилизации переменного напряжения стабилитроны соединяются последовательно и встречно. В первый полупериод синусоиды переменного тока один элемент работает как обычный диод, а второй выполняет функции стабилитрона. Во втором полупериоде элементы меняются функциями. Форма выходного напряжения отличается от входного. Ее конфигурация напоминает трапецию. Это связано с тем, что напряжение, превышающее напряжение стабилизации, будет отсекаться и верхушки синусоиды будут срезаны. Последовательное и встречное соединение стабилитронов может применяться в термостабилизированном стабилитроне.

Составные стабилитроны

Составной стабилитрон – устройство, применяемой в ситуациях, когда необходимы токи и мощность большего значения, чем это допускают технические условия. В этом случае между стабилизирующим диодом и нагрузкой подсоединяют буферный усилитель постоянного тока. В схеме коллекторный переход транзистора включен параллельно стабилизирующему диоду, а эммиттерный переход – последовательно.

Схема обычного составного стабилитрона не предназначена для применения на прямом токе. Но добавление диодного моста превращает составной стабилитрон в систему двойного действия, которая может работать и при прямом, и при обратном токе. Такие стабилитроны еще называют двойными или двуханодными. Стабилитроны, которые могут работать с напряжением только одной полярности, называют несимметричными. А составные стабилитроны, дееспособные при любом направлении тока, называют симметричными.

Виды стабилитронов

На современном рынке электроники имеется широкий ассортимент стабилитронов, адаптированных к определенным условиям применения.

Прецизионные

Эти устройства обеспечивают высокую стабильность напряжения на выходе. К ним предъявляются дополнительные требования к временной нестабильности напряжения и температурного коэффициента напряжения. К прецизионным относятся устройства:

• Термокомпенсированные. В схему термокомпенсированного стабилитрона входят последовательно соединенные: стабилитрон номинальным напряжением 5,6 В (с плюсовым значением температурного коэффициента) и прямоосвещенный диод (с минусовым коэффициентом). При последовательном соединении этих элементов происходит взаимная компенсация температурных коэффициентов. Вместо диода в схеме может использоваться второй стабилитрон, включаемый последовательно и встречно.
• Со скрытой структурой. Ток пробоя в обычном стабилитроне сосредотачивается в приповерхностном кремниевом слое, где находится максимальное количество посторонних примесей и дефектов кристаллической решетки. Эти несовершенства конструкции провоцируют шум и нестабильную работу. В деталях со скрытой структурой ток пробоя «загоняют» внутрь кристалла путем формирования глубокого островка p-типа проводимости.

Быстродействующие

Для них характерны: низкое значение барьерной емкости, всего десятки пикофарад, и краткий период переходного процесса (наносекунды). Такие особенности позволяют опорному диоду ограничивать и стабилизировать кратковременные импульсы напряжения.

Стабилизирующие диоды могут быть рассчитаны на напряжение стабилизации от нескольких вольт до нескольких сотен вольт. Высоковольтные стабилитроны устанавливаются на специальные охладители, способные обеспечить нужный теплообмен и уберечь элемент от перегрева и последующего разрушения.

Как отличить стабилитрон от обычного диода

Оба эти элемента имеют схожее обозначение на схеме. На практике отличить стабилитрон от обычного диода  и даже узнать его номинал, если оно не более 35 В, можно с помощью приставки к мультиметру.

Схема приставки к мультиметру

Для выполнения генератора с широтно-импульсной модуляцией используется специализированная микросхема MC34063. Чтобы обеспечить гальваническую развязку между ИП и измерительной частью схемы напряжение контролируют на первичной обмотке трансформатора. Это позволяет сделать выпрямитель на VD2. Точка стабилизации выходного напряжения устанавливается с помощью резистора R3. Напряжение на конденсаторе С4 – примерно 40 В. Стабилизатор тока А2 и проверяемый опорный диод составляют параметрический стабилизатор, а мультиметр, подключенный к выводам схемы, позволяет определить напряжение стабилитрона.

Если диод подключить в обратной полярности (анод к «-», а катод к «+»), то мультиметр для обычного диода покажет 40 В, а для стабилитрона – напряжение стабилизации.

Для определения работоспособности стабилитрона с известным номиналом используют простую схему, состоящую из источника питания и токоограничительного резистора на 300…500 Ом. В этом случае с помощью мультиметра определяют не сопротивление перехода, а напряжение. Включают элементы, как показано на схеме, и меряют напряжение на стабилитроне.

Медленно поднимают напряжение блока питания. На значении напряжения стабилизации напряжение на стабилитроне должно прекратить свой рост. Если это произошло, значит, элемент исправен. Если при последующем увеличении напряжения ИП диод не начинает стабилизировать, значит, он не исправен.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон. Иногда его еще называют диодом Зенера. На схемах стабилитроны обозначаются примерно так:

Вывод с «кепочкой» называется также как и у диода — катод, а другой вывод — анод.

Стабилитроны выглядят также, как и диоды. На фото ниже, слева  популярный вид современного стабилитрона, а справа один из  образцов Советского Союза

Если присмотреться поближе к советскому стабилитрону, то можно  увидеть это схематическое обозначение на нем самом, указывающее, где у него находится  катод, а где анод.

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и диод! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим мультиметр на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого PN-перехода.

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

Ну что же, настало время опытов.  В схемах стабилитрон включается последовательно с резистором:

где Uвх — входное напряжение, Uвых.ст.  — выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения.  Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл

Итак, собираем схемку.  Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем блок питания, а справа замеряем мультиметром полученное напряжение:

Теперь внимательно следим за показаниями мультиметра и блока питания:

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт!  Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне  5,17 Вольт! Изумительно!

Еще добавляем… Входное напряжение 20 Вольт,  а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт  — это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Предыдущая

РазноеСумеречные выключатели

Следующая

РазноеЧто такое ограничитель перенапряжения и как он работает?

zener%20smd%20wa спецификация и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть CUZ30V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 30 В, USC org/Product»> CEZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, ESC CUZ8V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 8,2 В, USC CUZ24V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 24 В, USC CUZ36V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 36 В, USC org/Product»> CUZ20V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 20 В, USC

zener%20smd%20wa Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог данных	MFG и тип	ПДФ	Теги документов
2004 — стабилитрон SMD маркировка код 27 4F Реферат: smd диод шоттки код маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD стабилитрон SMD MARK A1 Текст: Нет доступного текста файла	Оригинал	PDF	2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа стабилитрон SMD MARK A1
ЗЕНЕР 148 Реферат: 1N414* стабилитрон стабилитрон 182 стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Техническое описание стабилитроны выпрямители Шоттки 1N4148WT-7-F Текст: Нет доступного текста файла	Оригинал	PDF	AEC-Q101 AEC-Q101 БК817-16 BC817-16-7 BC817-16-7-F БК817-25 BC817-25-7 BC817-25-7-F БК817-40 AP02015 ЗЕНЕР 148 1Н414* стабилитрон стабилитрон 182 диод стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Технический паспорт Стабилитроны Выпрямители Шоттки 1Н4148ВТ-7-Ф
стабилитрон БЗ Реферат: стабилитрон БЗ диод стабилитрон бз ДИОД БЗ ДЭ SOT23 бз диод стабилитрон Диод Б 19Стабилитрон minimelf ZENER bzy SILICON ZENER DIODE Текст: Нет доступного текста файла	OCR-сканирование	PDF	ФДО-213AB1: GLL47xxy N47xx» ZGL41-xxxy ЗМ47хх BZX85-yxx ДО-35: ДО-35 БЗС79 стабилитрон БЗ стабилитрон БЗ диод стабилитрон бз ДИОД БЖ JE SOT23 бз диод стабилитрон B 19 Стабилитрон минимэльф ZENER бзы КРЕМНИЕВЫЙ ЗЕНЕРСКИЙ ДИОД
2008 — маркировка 683 стабилитрон Реферат: 0/1N52428 стабилитрон стабилитрон ЗЛ 7 диод кз маркировка стабилитрона КЗ диод DDZ10B DDZ10C DDZ11B DDZ11C DDZ43 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 0/1N52428 стабилитрон диод стабилитрон ЗЛ 7 диод кз стабилитрон маркировка КЗ диода ДДЗ10Б ДДЗ10С ДДЗ11Б ДДЗ11С ДДЗ43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 ОТ-23 J-STD-020D ДС30408 система нумерации стабилитронов Стабилитрон Н 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 MD 202 DDZ9690S Стабилитрон SOD-323 DDZ9689S DDZ9691S DDZ9692S DDZ9693S J-STD-020D Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689S DDZ9717S ОД-323 J-STD-020D МИЛ-СТД-202, ДС30409 система нумерации стабилитронов Стабилитрон Н 48 МД 202 DDZ9690S Стабилитрон СОД-323 DDZ9691S DDZ9692S DDZ9693S J-STD-020D
2003 — стабилитрон ВЗ 1.2 в Аннотация: ЗЕНЕР Текст: Нет доступного текста файла	Оригинал	PDF	DDZX9682W DDZX9716W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX9707 Вт DDZX9713W DDZ9713W DDZ9716W стабилитрон ВЗ 1,2 В ЗЕНЕР
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47TS ОТ-363 ОТ-363, J-STD-020A МИЛ-СТД-202, DDZX20CTS-DDZX30DTS DS30416 DDZX30DTS-DDZX47TS
2003 — стабилитрон 7,5 Б 48 Реферат: СОД-123 КН DS30407 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 ДДЗ10С ДДЗ11С ДДЗ12С ДДЗ13Б ДДЗ14 ДДЗ15 ДДЗ16 DDZ18C ДДЗ20С стабилитрон 7,5 Б 48 СОД-123 КН ДС30407 6V8C
2003 — стабилитрон 7,5 Б 48 Резюме: DDZX14W 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W DDZX10CW DDZX11CW DDZX12CW DDZX13BW DDZX14W DDZX15W DDZX16W DDZX18CW DDZX20CW стабилитрон 7,5 Б 48 6V8C
2012 — ДИОД ЗЕНЕРА YT Реферат: GX SOT23 «Marking Code 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 МИЛ-СТД-202, ДС30408 ЗЕНЕРСКИЙ ДИОД GX SOT23 «Код маркировки 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26
2006 — стабилитрон 1.2 в Реферат: стабилитрон A3 стабилитрон DIODE A1 H 48 стабилитрон 10c стабилитрон 12c ZENER C2 стабилитрон c1 A2 стабилитрон A2 9 стабилитрон Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43TS ОТ-363 J-STD-020C МИЛ-СТД-202, DS30416 стабилитрон 1,2 В стабилитрон А3 стабилитрон ДИОД А1 Стабилитрон Н 48 10с стабилитрон стабилитрон 12с ЗЕНЕР С2 стабилитрон с1 Стабилитрон А2 Стабилитрон А2 9
2003 — Схема стабилитрона H 48 Реферат: МАРКИРОВКА GX SOT323 DDZX14W H 48 стабилитрон маркировка стабилитрона код 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX20CW DDZX30DW DDZX30DW Схема стабилитрона Н 48 МАРКИРОВКА GX SOT323 DDZX14W Стабилитрон Н 48 код маркировки стабилитрона 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW
2003 — ДИОД ЗЕНЕРА ВЧ Реферат: ZENER DIODE 47 DDZ9684 9698 маркировка стабилитрона HG H 48 маркировка стабилитрона HG тип маркировки код 30C DDZ9681 DDZ9682 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690 ЗЕНЕРСКИЙ ДИОД ВЧ ДИОД ЗЕНЕРА 47 9698 маркировка стабилитрона HG Стабилитрон Н 48 маркировка HG код маркировки типа 30C
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690
2012 — DDZX8V2C Резюме: DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 ДС30408 DDZX8V2C DDZX26
ДДЗ9В1КС Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 DDZ9V1CS
Аксиальное стекло ZENER Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	ДО-35 МЗ4614 0-204AH 0-204АА Аксиальное стекло ZENER
2006 — ДДЗ9689Т Резюме: 9702T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T ДДЗ9700Т 9702Т
2008 — диод yz стабилитрон Реферат: Стабилитрон H 46 Система нумерации стабилитронов H 48 Стабилитрон ZENER DIODE DDZ43S ZE 004 Стабилитрон SOD-323 DDZ9V1CS DDZ11CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz стабилитрон Стабилитрон Н 46 система нумерации стабилитронов Стабилитрон Н 48 ЗЕНЕРСКИЙ ДИОД ДДЗ43С ЗЕ 004 Стабилитрон СОД-323 DDZ9V1CS DDZ11CS
2008 — диод yz 140 стабилитрон Реферат: СТАБИЛИЗАТОР yt маркировка KN SOD323 СТАНИТОР pj H 46 стабилитрон DDZ9V1CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz 140 стабилитрон ЗЕНЕРСКИЙ ДИОД маркировка КН СОД323 ЗИНЕРОВСКИЙ ДИОД pj Стабилитрон Н 46 DDZ9V1CS
2008 — маркировка 683 стабилитрон Реферат: ky 202 h характеристики стабилитрона стабилитрон система нумерации стабилитрон kz диод kz стабилитрон стабилитрон ZL 27 H 48 стабилитрон ky 202 KS 2152 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 202 г. н.э. характеристики стабилитрона система нумерации стабилитронов стабилитрон кз диод кз стабилитрон диод стабилитрон ЗЛ 27 Стабилитрон Н 48 202 г.в. КС 2152
2009 — Н8 СОД-123 Реферат: Стабилитрон h8 DDZ9716 Стабилитрон H 48 DDZ9678 DDZ9681 DDZ9682 DDZ9683 DDZ9684 ДДЗ9717 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9678 DDZ9717 500 мВт ОД-123 J-STD-020 МИЛ-СТД-202, DS30410 Н8 СОД-123 диодный стабилитрон h8 DDZ9716 Стабилитрон Н 48 DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9717
2002 — 30 2 стабилитрона Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДО-35 ДО-204АХ) 1Н4370А 1Н759А 30 2 стабилитрона
2007 — smd маркировка 6z Реферат: диод smd 6z smd диод Lz стабилитрон ZENER DIODES DZ 12.5 стабилитрон BZ 56 SMD стабилитрон 202 BZ 85 18 стабилитрон серии MZ Zener MM3Z2V4B-MM3Z75VB BZ smd маркировочный диод Текст: Нет доступного текста файла	Оригинал	PDF	ММ3З2В4Б-ММ3З75ВБ ОД-323Ф ММ3З2В4Б-ММ3З75ВБ смд маркировка 6z диод smd 6z smd диод Lz стабилитрон СТАБИЛИЗАТОР ДЗ 12,5 стабилитрон БЗ 56 Стабилитрон SMD 202 Стабилитрон БЗ 85 18 Стабилитрон серии MZ Маркировочный диод BZ smd

Предыдущий 1 2 3 … 23 24 25 Далее

BZT52C6V2 техническое описание — стабилитрон.

Упаковка/кейс: СОД-123; Тип крепления

BZT52C2V4 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 2,4 В, напряжение стабилитрона Vz мин.: 2,2 В, напряжение стабилитрона Vz макс.: 2,6 В, примечания: WX, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C2V7 Упаковка/корпус: SOD-123, способ монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 2,7 В, напряжение стабилитрона Vz мин.: 2,5 В, напряжение стабилитрона Vz макс.: 2,9V, Примечания: W1, Ток Зенера Iz (мА): 5 мА, Полное сопротивление Зенера @ Iz (Ом)

BZT52C3V0 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 3 В, напряжение стабилитрона Vz мин.: 2,8 В, напряжение стабилитрона Vz макс.: 3,2 В, примечания: W2, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C3V3 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 3,3 В, напряжение стабилитрона Vz мин. : 3,1 В, напряжение стабилитрона Vz макс.: 3,5 В, примечания: W3, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

БЗТ52К3В6 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 3,6 В, напряжение стабилитрона Vz мин.: 3,4 В, напряжение стабилитрона Vz макс.: 3,8 В, примечания: W4, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C3V9 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 3,9 В, напряжение стабилитрона Vz мин.: 3,7 В, напряжение стабилитрона Vz макс.: 4,1 В, примечания: W5, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

БЗТ52К4В3 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 4,3 В, напряжение стабилитрона Vz мин.: 4 В, напряжение стабилитрона Vz макс.: 4,6 В, примечания: W6, ток стабилитрона Iz (мА) ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C4V7 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 4,7 В, напряжение стабилитрона Vz мин. : 4,4 В, напряжение стабилитрона Vz макс.: 5 В, примечания: W7, ток стабилитрона Iz (мА) ) : 5 мА, импеданс Зенера @ Iz (Ом)

БЗТ52К5В1 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 5,1 В, напряжение стабилитрона Vz мин.: 4,8 В, напряжение стабилитрона Vz макс.: 5,4 В, примечания: W8, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C5V6 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 5,6 В, напряжение стабилитрона Vz мин.: 5,2 В, напряжение стабилитрона Vz макс.: 6 В, примечания: W9, ток стабилитрона Iz (мА) ) : 5 мА, импеданс Зенера @ Iz (Ом)

БЗТ52К6В8 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 6,8 В, напряжение стабилитрона Vz мин.: 6,4 В, напряжение стабилитрона Vz макс.: 7,2 В, примечания: WB, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C7V5 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 7,5 В, напряжение стабилитрона Vz мин. : 7 В, напряжение стабилитрона Vz макс.: 7,9 В, примечания: WC, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C8V2 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 8,2 В, напряжение стабилитрона Vz мин.: 7,7 В, напряжение стабилитрона Vz макс.: 8,7 В, примечания: WD, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C9V1 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 9,1 В, напряжение стабилитрона Vz мин.: 8,5 В, напряжение стабилитрона Vz макс.: 9,6 В, примечания: WE, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

БЗТ52С10 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 10 В, напряжение стабилитрона Vz мин.: 9,4 В, напряжение стабилитрона Vz макс.: 10,6 В, примечания: WF, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера @ Iz (Ом)

BZT52C11 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 11 В, напряжение стабилитрона Vz мин. : 10,4 В, напряжение стабилитрона Vz макс.: 11,6 В, примечания: WG, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

БЗТ52С12 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 12 В, напряжение стабилитрона Vz мин.: 11,4 В, напряжение стабилитрона Vz макс.: 12,7 В, примечания: WH, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

BZT52C13 Упаковка/кейс: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 13 В, напряжение стабилитрона Vz мин.: 12,4 В, напряжение стабилитрона Vz макс.: 14,1 В, примечания: WI, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

БЗТ52С15 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 15 В, напряжение стабилитрона Vz мин.: 13,8 В, напряжение стабилитрона Vz макс.: 15,6 В, примечания: WJ, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

BZT52C16 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 16 В, напряжение стабилитрона Vz мин. : 15,3 В, напряжение стабилитрона Vz макс.: 17,1 В, примечания: WK, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

БЗТ52С18 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 18 В, напряжение стабилитрона Vz мин.: 16,8 В, напряжение стабилитрона Vz макс.: 19,1 В, примечания: WL, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

BZT52C20 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 20 В, напряжение стабилитрона Vz мин.: 18,8 В, напряжение стабилитрона Vz макс.: 21,2 В, примечания: WM, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

БЗТ52С22 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 22 В, напряжение стабилитрона Vz мин.: 20,8 В, напряжение стабилитрона Vz макс.: 23,3 В, примечания: WN, ток стабилитрона Iz (мА ) : 5 мА, импеданс Зенера

BZT52C24 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 24 В, напряжение стабилитрона Vz мин. : 22,8 В, напряжение стабилитрона Vz макс.: 25,6 В, примечания: WO, ток стабилитрона Iz (мА) ) : 5 мА, импеданс Зенера

БЗТ52С27 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 27 В, напряжение стабилитрона Vz мин.: 25,1 В, напряжение стабилитрона Vz макс.: 28,9 В, примечания: WP, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера

BZT52C30 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 30 В, напряжение стабилитрона Vz мин.: 28 В, напряжение стабилитрона Vz макс.: 32 В, примечания: WQ, ток стабилитрона Iz (мА) ) : 2 мА, импеданс Зенера @ Iz (Ом)

БЗТ52С33 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 33 В, напряжение стабилитрона Vz мин.: 31 В, напряжение стабилитрона Vz макс.: 35 В, примечания: WR, ток стабилитрона Iz (мА) ) : 2 мА, импеданс Зенера @ Iz (Ом)

BZT52C36 Упаковка/кейс: SOD-123, Тип монтажа: SMT/SMD, Напряжение стабилитрона Vz (В): 36 В, Напряжение стабилитрона Vz мин. : 34 В, Напряжение стабилитрона Vz макс.: 38 В, Примечания: WS, Ток стабилитрона Iz (мА) ) : 2 мА, импеданс Зенера @ Iz (Ом)

БЗТ52С39 Упаковка/кейс: SOD-123, Тип монтажа: SMT/SMD, Напряжение стабилитрона Vz (В): 39 В, Напряжение стабилитрона Vz мин.: 37 В, Напряжение стабилитрона Vz макс.: 41 В, Примечания: WT, Ток стабилитрона Iz (мА) ) : 2 мА, импеданс Зенера @ Iz (Ом)

BZT52C43 Упаковка/кейс: SOD-123, Тип монтажа: SMT/SMD, Напряжение стабилитрона Vz (В): 43 В, Напряжение стабилитрона Vz мин.: 40 В, Напряжение стабилитрона Vz макс.: 46 В, Примечания: WU, Ток стабилитрона Iz (мА) ) : 2 мА, импеданс Зенера @ Iz (Ом)

БЗТ52С47 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 47 В, напряжение стабилитрона Vz мин.: 44 В, напряжение стабилитрона Vz макс.: 50 В, примечания: WV, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера @ Iz (Ом)

BZT52C51 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 51 В, напряжение стабилитрона Vz мин. : 48 В, напряжение стабилитрона Vz макс.: 53,55 В, примечания: X1, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера @ Iz (Ом)

БЗТ52С56 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 56 В, напряжение стабилитрона Vz мин.: 53,2 В, напряжение стабилитрона Vz макс.: 58,8 В, примечания: X2, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера

BZT52C62 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 62 В, напряжение стабилитрона Vz мин.: 58,9 В, напряжение стабилитрона Vz макс.: 65,1 В, примечания: X3, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера

БЗТ52С68 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 68 В, напряжение стабилитрона Vz мин.: 64,6 В, напряжение стабилитрона Vz макс.: 71,4 В, примечания: X4, ток стабилитрона Iz (мА ) : 2 мА, импеданс Зенера

BZT52C75 Упаковка/корпус: SOD-123, тип монтажа: SMT/SMD, напряжение стабилитрона Vz (В): 75 В, напряжение стабилитрона Vz мин.
