Как правильно разобрать колонку JBL без повреждений. Какие инструменты понадобятся для разборки. Как отремонтировать основные неисправности колонки JBL своими руками. Стоит ли браться за самостоятельный ремонт портативной колонки.
Необходимые инструменты для разборки колонки JBL
Перед тем как приступить к разборке портативной колонки JBL, необходимо подготовить следующие инструменты:
- Отвертка с набором насадок разного размера
- Пластиковый медиатор или тонкий шпатель
- Пинцет
- Паяльник (может потребоваться для ремонта)
Важно использовать качественные инструменты подходящего размера, чтобы не повредить корпус и внутренние компоненты колонки при разборке. Также рекомендуется подготовить мягкую ткань, чтобы не поцарапать поверхность устройства.

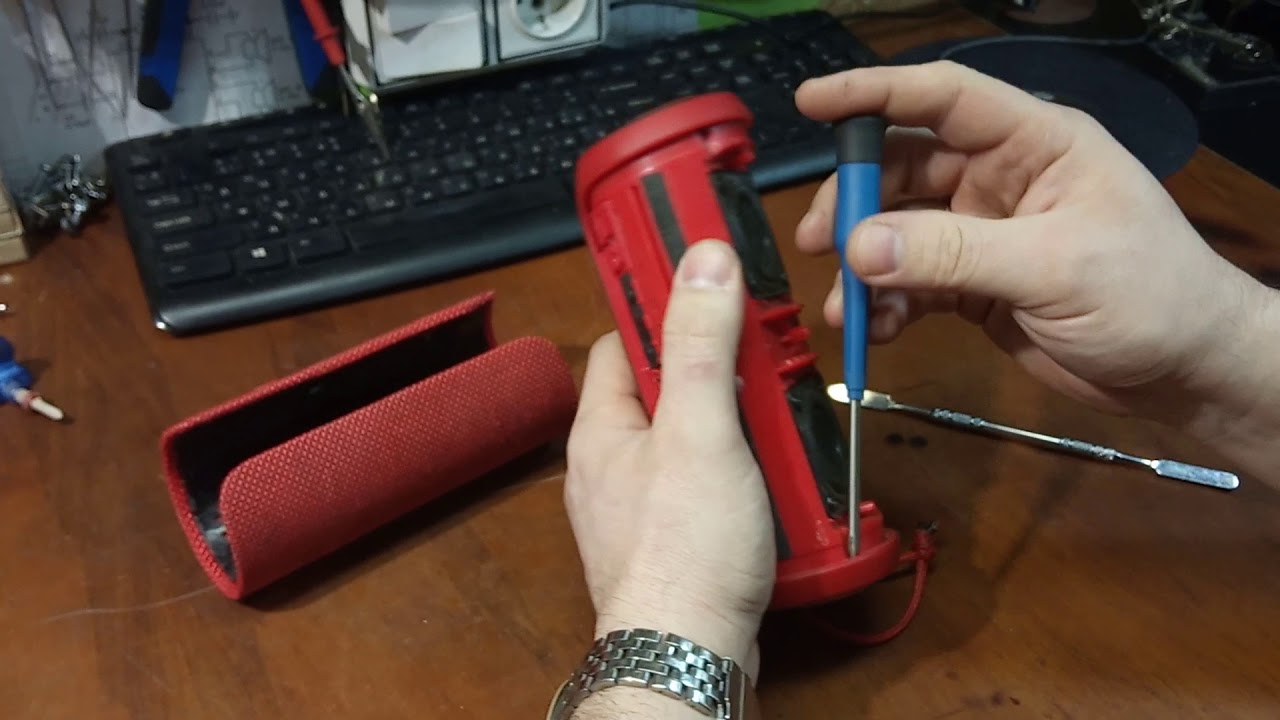

Пошаговая инструкция по разборке колонки JBL Charge 3
Одна из самых популярных моделей JBL — Charge 3. Рассмотрим последовательность действий по ее разборке:
- Осторожно подденьте и снимите декоративную решетку спереди колонки с помощью медиатора.
- Выкрутите два винта, фиксирующих решетку, и окончательно снимите ее.
- Открутите два винта, удерживающих центральную часть корпуса, и снимите ее.
- Снимите панель, закрывающую USB-порт, предварительно открутив 4 винта.
- Аккуратно отсоедините пассивные излучатели по бокам, они держатся на защелках.
- Открутите 8 винтов, фиксирующих крышку аккумулятора. Один винт скрыт под резиновой заглушкой.
- Снимите крышку и отсоедините аккумулятор.
Теперь корпус колонки полностью разобран, и вы имеете доступ ко всем внутренним компонентам. Действуйте аккуратно, чтобы не повредить провода и разъемы.
Особенности разборки других моделей колонок JBL
Процесс разборки может немного отличаться в зависимости от модели колонки JBL. Рассмотрим ключевые моменты для некоторых популярных моделей:
JBL Charge 2+
- Снимите решетку, поддев ее медиатором
- Открутите по 4 винта с каждой стороны, удерживающие боковые части корпуса
- Снимите пассивные излучатели, открутив по 4 винта
- Отсоедините основные динамики, открутив 8 винтов
JBL Xtreme
- Снимите защитную решетку, поддев ее и открутив 2 винта
- Выкрутите 3 винта сзади под молнией и снимите заднюю панель
- Открутите 8 винтов крышки аккумулятора
- Снимите правый динамик, открутив 4 винта
JBL Clip 3
- Снимите сетку, поддев ее шпателем
- Выкрутите 6 винтов, соединяющих половинки корпуса
- Осторожно разделите верхнюю и нижнюю части
Несмотря на некоторые отличия, общий принцип разборки схож для всех моделей JBL. Главное — действовать осторожно и не прикладывать излишних усилий.
Как разобрать китайскую копию колонки JBL
Китайские копии колонок JBL внешне очень похожи на оригинал, но имеют некоторые конструктивные отличия. При разборке реплики нужно учитывать следующие моменты:
- Корпус может быть более хрупким, поэтому действовать нужно максимально аккуратно
- Крепежные элементы зачастую менее качественные
- Аккумулятор и динамики часто припаяны, а не крепятся на разъемах
- Расположение винтов может отличаться от оригинальной модели
В целом процесс разборки китайской копии схож с оригиналом. Нужно также снять декоративные элементы, открутить все видимые винты и осторожно разделить части корпуса. Главное — не торопиться и внимательно осматривать устройство на наличие скрытых креплений.
Основные неисправности колонок JBL и способы их устранения
Рассмотрим наиболее распространенные поломки портативных колонок JBL и методы их ремонта:
Проблемы с зарядкой
Если колонка не заряжается или плохо держит заряд, возможные причины:
- Повреждение разъема micro-USB
- Окисление контактов
- Выход из строя контроллера заряда
- Деградация аккумулятора
Ремонт: Замена разъема, чистка контактов, замена контроллера или аккумулятора.
Искажение звука
Причины нечистого звучания:
- Повреждение диффузора динамика
- Попадание влаги
- Неисправность усилителя
Ремонт: Замена поврежденного динамика, просушка компонентов, ремонт или замена усилителя.
Проблемы с включением
Если колонка не включается, проверьте:
- Исправность кнопки включения
- Целостность шлейфа
- Работоспособность процессора
Ремонт: Замена кнопки, пропайка или замена шлейфа, замена процессора.
Стоит ли ремонтировать колонку JBL самостоятельно
Перед тем как браться за самостоятельный ремонт портативной колонки JBL, стоит взвесить все за и против:
Преимущества самостоятельного ремонта:
- Экономия денег на оплате услуг сервисного центра
- Возможность быстро устранить простые неисправности
- Получение нового опыта и навыков
Недостатки:
- Риск окончательно повредить устройство при отсутствии опыта
- Сложность поиска оригинальных запчастей
- Потеря гарантии в случае вскрытия корпуса
Самостоятельный ремонт оправдан в случае простых неисправностей и при наличии базовых навыков работы с электроникой. В случае серьезных поломок или дорогостоящих моделей лучше обратиться к профессионалам.
Меры предосторожности при разборке и ремонте колонки JBL
Чтобы избежать повреждения устройства и травм, соблюдайте следующие правила безопасности:
- Перед разборкой полностью разрядите аккумулятор колонки
- Используйте качественные инструменты подходящего размера
- Не прикладывайте чрезмерных усилий при разборке
- Остерегайтесь острых краев внутри корпуса
- При работе с паяльником используйте защитные очки
- Не касайтесь оголенных проводов и контактов
- Аккуратно обращайтесь с литий-ионным аккумулятором
Соблюдение этих простых правил поможет сделать процесс разборки и ремонта колонки JBL максимально безопасным и эффективным.
Как разобрать колонку JBL китайскую и оригинальную и отремонтировать
Как разобрать колонку JBL? Подготовьте отвертку с насадками, медиатор и тонкий пинцет, откройте корпус с учетом модели и выполните ремонт при наличии опыта / запасных запчастей. Ниже рассмотрим правила разборки разных оригинальных и китайских устройств, разберем особенности выполнения ремонтных работе и актуальность такого шага в целом.
Что потребуется для разборки
Как тем как открыть колонку JBL, важно подготовить необходимый для работы инструмент. Для решения задачи вам потребуется:
- Отвертка с насадками.
- Медицинский шпатель / медиатор.
- Пинцет.
- Паяльник (может пригодиться для ремонта).
Учтите, что разбирать обычную круглую колонку или модель с ручкой необходимо осторожно. В случае неправильных действий высок риск повреждения аккумулятора, нарушения крепления проводов, поломки боковых пассивных динамиков или оставление устройства без влаго- и пылезащищенности.
Во избежание таких последствий необходимо действовать осторожно.
Как разобрать колонку
Для проведения осмотра необходимо знать, как вскрыть колонку JBL разных моделей. При этом подходы к выполнению работы могут отличаться в зависимости от того, оригинальным является устройство или подделкой. Рассмотрим каждый из вариантов подробнее.
Оригинал
Разобрать Блютуз колонку JBL нельзя назвать простой задачей. Особенно, если за работу берется не профессионал. Производитель хорошо спрятал элементы крепления, чтобы покупатели не пытались самостоятельно делать ремонт, а несли устройства в сервисный центр. С другой стороны, колонка JBL разбирается по определенному алгоритму, а сами материалы более качественные. Это означает, что сломать что-либо труднее. Рассмотрим пошаговые инструкции для разных моделей.
Charge 2+Чтобы разобрать JBL этой модели, сделайте следующее:
- Берите медиатор / шпатель, поддевайте решетку и снимите ее с защелок.
- Выкрутите с каждой из сторон по четыре винта, удерживающие круглые боковые части кожуха, и снимите эти детали.
- Открутите по четыре винта, которые удерживают пассивные динамики, и демонтируйте их.
- Снимите восемь винтов, удерживающих основные динамики внутри, а после подденьте их, достаньте и отбросьте клеммы.
- Выкрутите восемь винтов, удерживающих крышку АКБ, и демонтируйте ее.
- Отбросьте батарею, которая отключается прищепками.
Теперь разберемся, как разобрать динамик JBL модели Charge 3, ведь он пользуется большим спросом у меломанов. Сделайте следующее:
- Подденьте острым подручным инструментом стык на решетке и отогните ее.
- Открутите два винта, которые фиксируют решетку, и снимите ее.
- Выкрутите пару винтов, удерживающих центральную часть, и также уберите ее.
- Снимите панель, закрывающую USB-порт, предварительно выкрутив четыре винта.
- Снимите пассивные динамики, установленные на защелках, немного прокрутите их и демонтируйте.
- Отбросьте крышку источника питания, закрепленную с помощью восьми шурупов. Один из них спрятан под резиновой накладкой.
- Снимите источник питания.
Отвечая на вопрос, можно ли разобрать колонку JBL этой модели самому, ответ положительный. Для решения задачи сделайте следующее:
- Отбросьте защитную решетку от кожуха по принципу, который рассмотрен в предыдущей инструкции. Поддевайте ее и открутите пару винтов.
- Выкрутите три шурупа сзади, расположенные под молнией, и демонтируйте заднюю панель.
- Снимите крышку АКБ, которая фиксируется с помощью восьми саморезов. Выкрутите их. При этом учтите, что индикатор заряда отдельно фиксируется на паре шурупов.
- Демонтируйте правый динамик, закрепленный на четырех шурупах.
- Подденьте его медиатором и отбросьте клеммы питающих проводов.
- Выключите разъем АКБ и достаньте аккумулятор из кожуха.
Чтобы разобрать JBL этой модели, пройдите такие шаги:
- Берите шпатель и с его помощью демонтируйте сетку с защелок.
- Открутите шесть шурупов, закрывших половинки кожуха.
- Поднимите верхнюю часть корпуса и отбросьте все разъемы.
- Откройте колонку.
Учтите, что все Блютуз-колонки (маленькие квадратные, большие и т. д) имеют похожую конструкцию, поэтому разобрать их можно по практически идентичной схеме. Отличия могут быть в нахождении шурупов и небольших элементов. При наличии ручки ее нужно демонтировать в первую очередь.
Китайскую
В Сети часто задается вопрос, как разобрать китайскую колонку JBL, ведь в целях экономии многие покупают именно этот вариант. Внешне они имеют много общего с оригинальными устройствами, но некоторые конструктивные решения индивидуальны. Также нужно учесть, что такие девайсы более хрупкие.
Но даже при таких особенностях разобрать портативную колонку JBL из Китая не составляет труда.
Здесь потребуется тот же набор инструментов. Главная разница в том, что источник питания и динамики подпаиваются, а не садятся на клеммы.

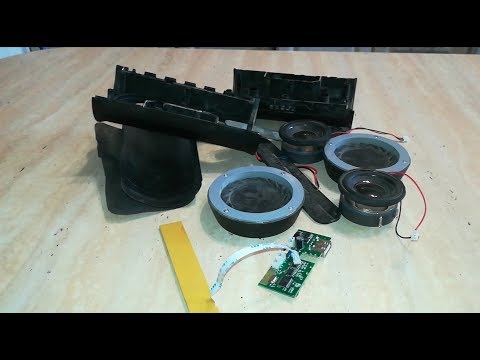

Рассмотрим, как разобрать музыкальную колонку JBL (не оригинал) на примере Charge 2+. Сделайте следующие шаги:
- Подготовьте инструменты, которые рассмотрены выше.
- Отклейте резиновые накладки, которые легко снимаются.
- Подденьте декоративную решетку и найдите винты сзади.
- Демонтируйте решетку.
- Выкрутите шесть винтов с помощью тонкой отвертки, скрепляющей половинки корпуса.
- Разберите колонку пополам и выполните ремонт.
После выполнения работы остается собрать устройство в обратном порядке.
Как отремонтировать колонку
В целях экономии денег и времени многие владельцы портативных динамиков спрашивают, как отремонтировать колонку JBL. Наиболее распространенная проблема — поломка USB-порта из-за некачественных кабелей или неосторожного применения. Повреждение можно распознать по следующим симптомам:
- Колонка не заряжается.
- Проваливание разъема внутрь кожуха.
- Проблемы с подключением из-за перекоса или иных проблем.
Как только вам удалось разобрать колонку JBL, достаньте плату и разъем USB, после чего припаяйте новый. Действуйте осторожно и старайтесь не перегревать плату.
Не менее распространенная поломка — повреждение аккумулятора, который со временем может выйти из строя или износиться по естественным причинам. Проблемы с источником питания можно заметить по следующим признакам:
- Уменьшение времени работы без заряда.
- Быстрое отключение после включения.
- Вздутие аккумулятора.
В рассмотренных выше случаях нужно сразу починить колонку JBL, ведь ситуация может привести к негативным последствиям в будущем.
Стоит ли делать ремонт самому
Зная, как разобрать колонку JBL, можно попробовать отремонтировать ее самостоятельно. Наиболее простые шаги — ремонт разъема или замена аккумулятора. Что касается более серьезных неисправностей, с ними лучше обращаться в сервисный центр.
Кроме того, если устройство находится на гарантии, необходимо сразу идти к специалистам и делать ремонт бесплатно.
В комментариях расскажите, приходилось ли вам разбирать колонку JBL, и с какими трудностями вы сталкивались.
