Как устроен трехфазный тиристорный регулятор мощности. Для каких нагрузок он подходит. Какие режимы регулирования использует. Как осуществляется управление и настройка. На что обратить внимание при выборе.

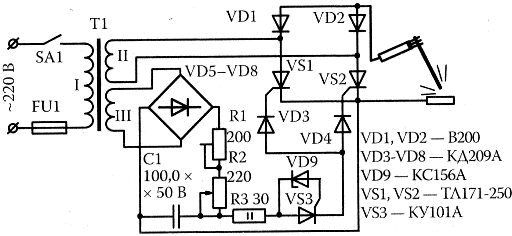

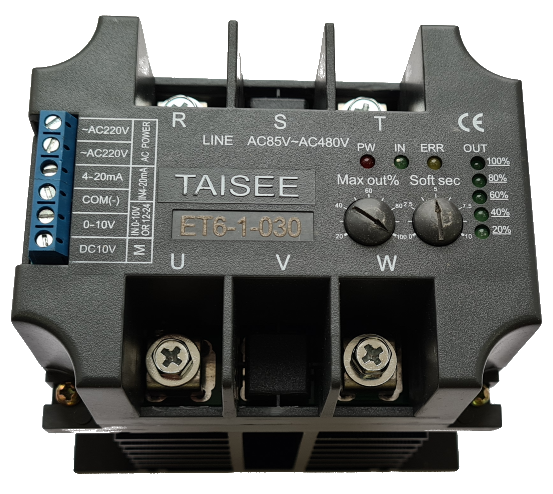

Принцип работы трехфазного тиристорного регулятора мощности

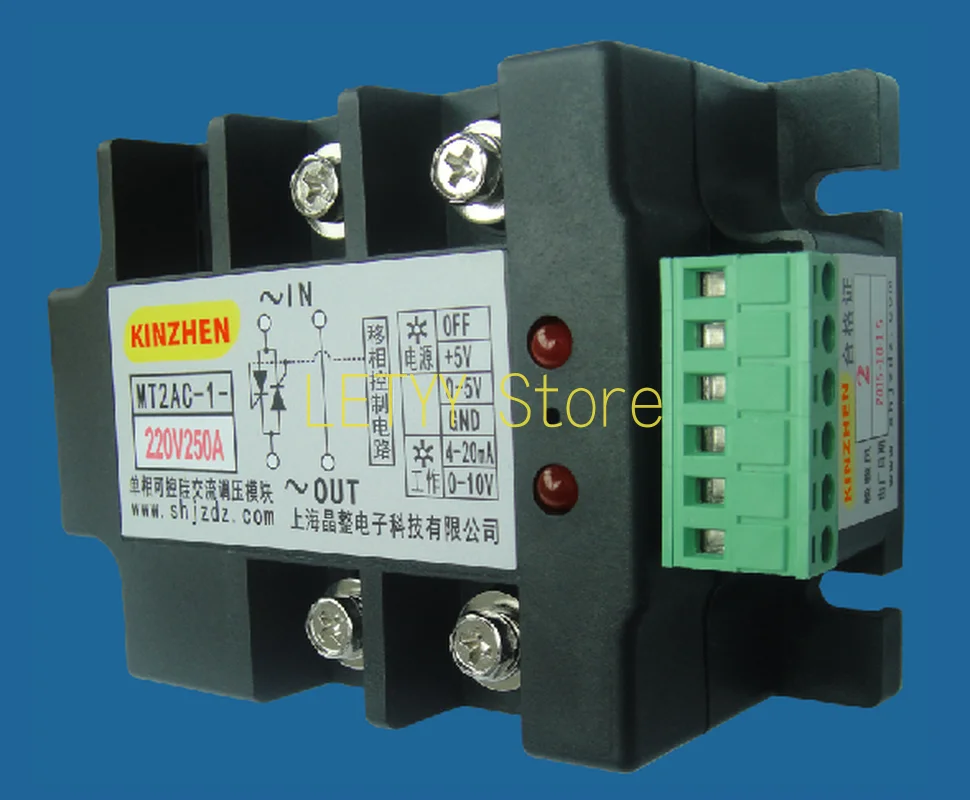

Трехфазный тиристорный регулятор мощности предназначен для плавного изменения мощности в трехфазных нагрузках, подключенных по схеме звезда или треугольник. Основными элементами такого регулятора являются:
- Силовая часть на тиристорах или симисторах
- Блок управления на микроконтроллере
- Схема синхронизации с сетью
- Блок питания
- Органы управления и индикации
Принцип действия заключается в изменении угла открытия силовых тиристоров в каждой фазе, что позволяет регулировать действующее значение напряжения на нагрузке от нуля до максимума.
Основные режимы регулирования мощности
Современные трехфазные регуляторы обычно реализуют два основных режима управления мощностью:

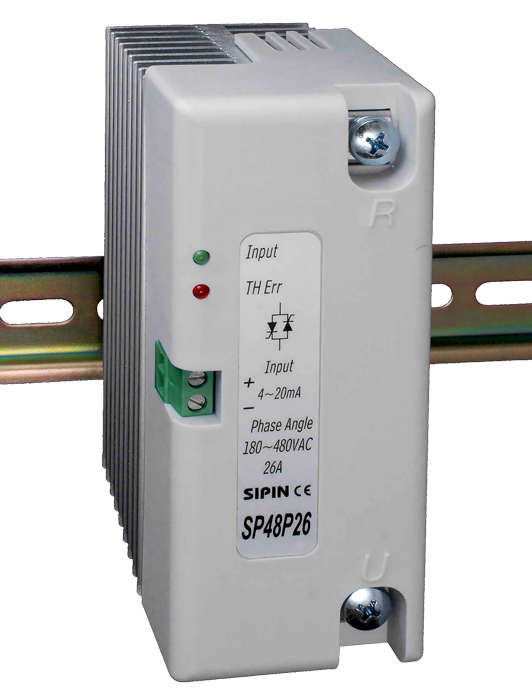

1. Фазоимпульсное регулирование
При таком способе изменяется фаза открытия тиристоров относительно перехода сетевого напряжения через ноль. Это позволяет плавно регулировать напряжение на нагрузке. Подходит для резистивных нагревателей, ламп накаливания.
2. Алгоритм Брезенхема (пропуск полупериодов)
В этом случае тиристоры полностью открываются на целое число полупериодов сетевого напряжения. Регулирование осуществляется за счет изменения соотношения открытых и закрытых полупериодов. Подходит для индуктивных нагрузок.
Типы нагрузок для трехфазных регуляторов мощности
Трехфазные тиристорные регуляторы мощности применяются для управления следующими видами нагрузок:
- Трехфазные нагреватели сопротивления
- Электрические печи
- Трехфазные ТЭНы
- Группы ламп накаливания
- Трехфазные электродвигатели (в режиме плавного пуска)

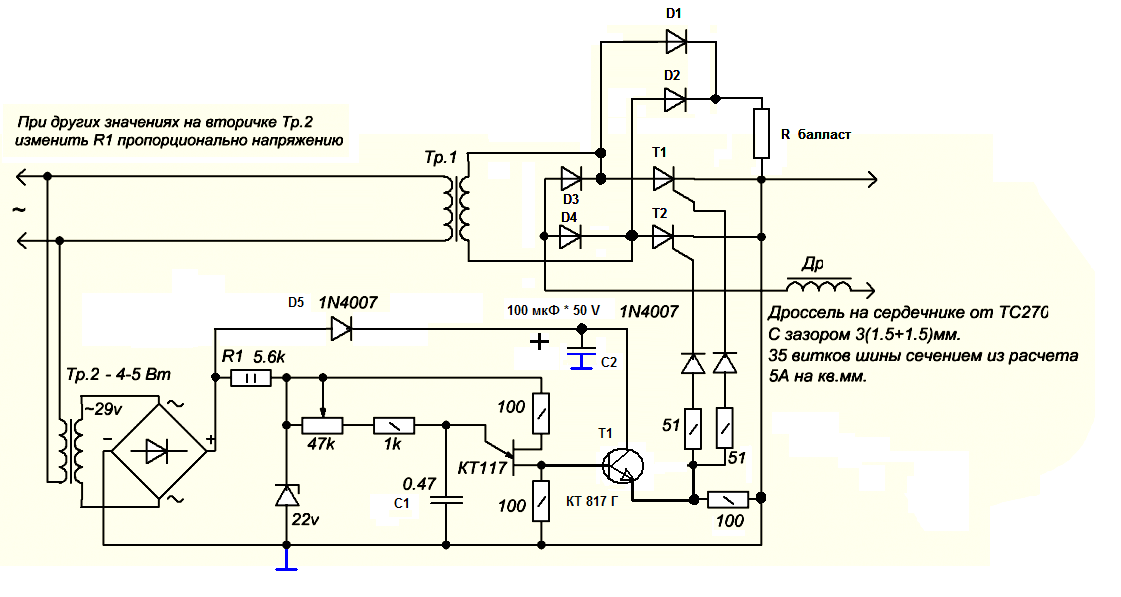

Особенности схемотехники трехфазных регуляторов

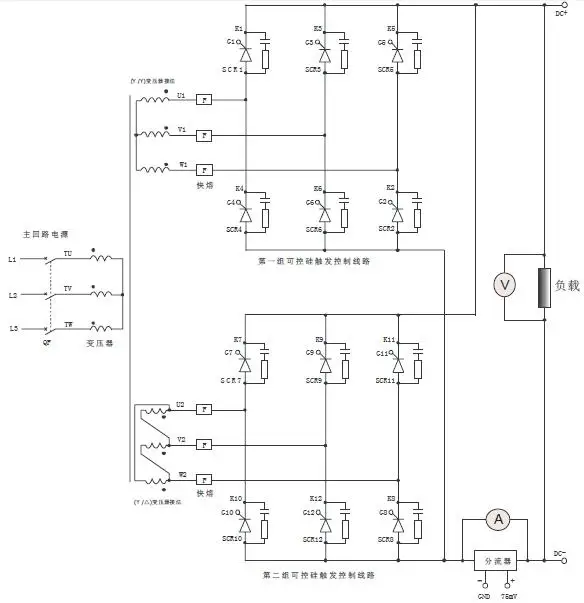

При разработке трехфазного тиристорного регулятора мощности следует учитывать ряд важных моментов:
- Необходимость гальванической развязки силовой и управляющей части
- Синхронизация работы с трехфазной сетью
- Защита от перенапряжений и помех
- Обеспечение симметричного регулирования по фазам

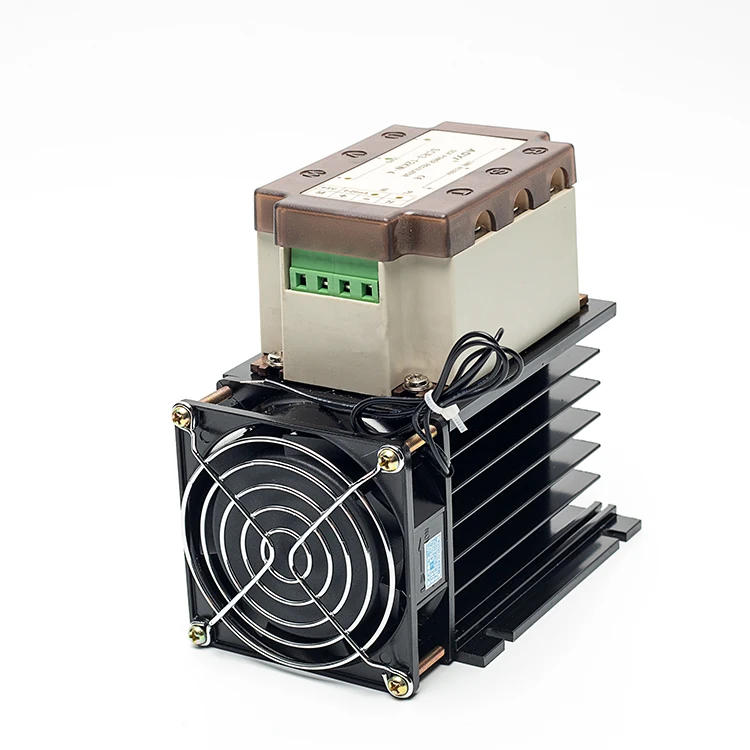

- Отвод тепла от силовых элементов

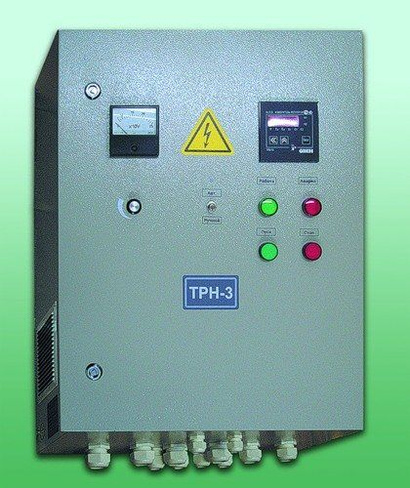

Управление и настройка трехфазного регулятора

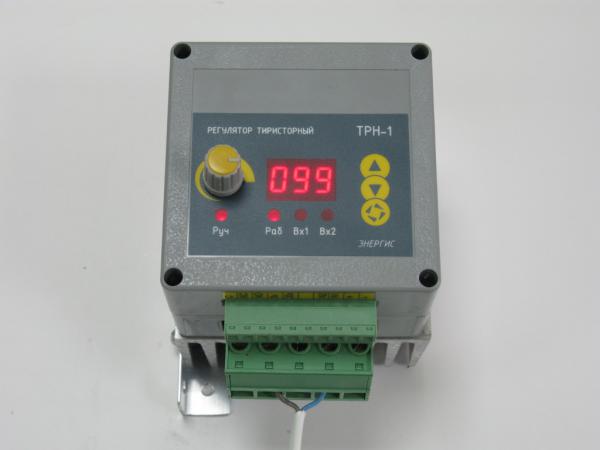

Современные трехфазные регуляторы мощности обычно имеют следующие органы управления:
- Кнопки или энкодер для задания мощности
- Дисплей для отображения параметров
- Интерфейс для подключения к ПК или ПЛК
- Встроенное меню для настройки режимов работы
Через меню настройки обычно задаются следующие параметры:
- Верхний и нижний пределы регулирования
- Режим управления (фазовый или циклический)
- Параметры плавного пуска/останова
- Ограничение тока и мощности

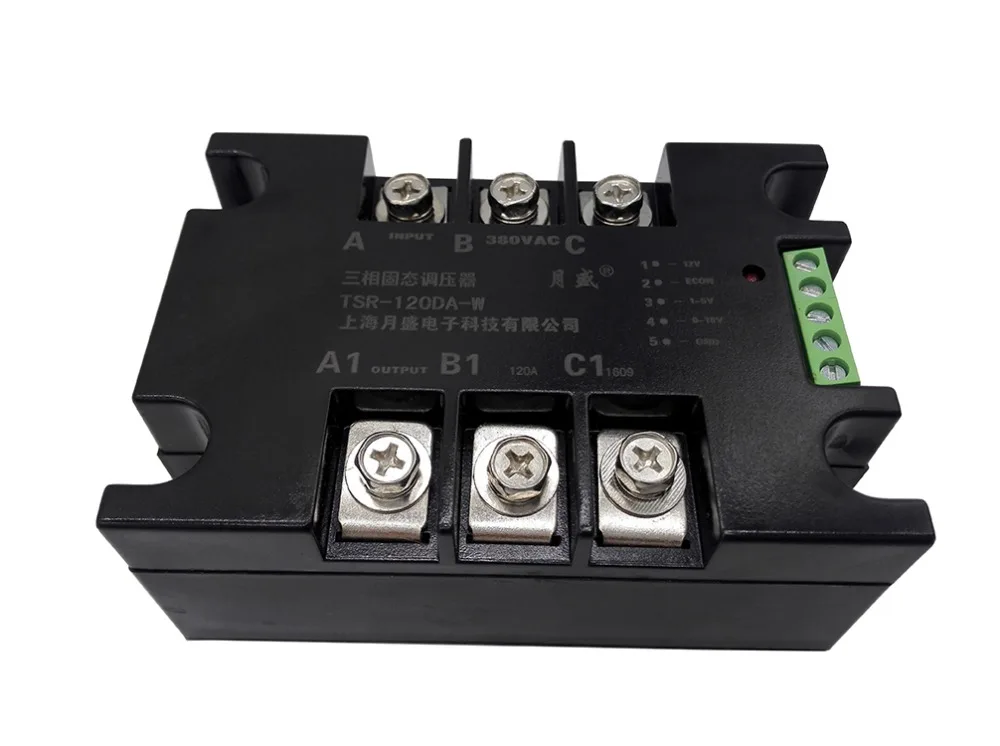

На что обратить внимание при выборе трехфазного регулятора мощности
При выборе трехфазного тиристорного регулятора мощности следует учитывать следующие характеристики:
- Максимальный рабочий ток и напряжение
- Типы поддерживаемых нагрузок
- Режимы регулирования
- Наличие защитных функций
- Возможности по управлению и настройке
- Интерфейсы для интеграции в АСУ ТП
- Условия эксплуатации (температура, влажность и т.д.)
Правильный выбор регулятора позволит обеспечить точное и надежное управление мощностью в широком спектре промышленных применений.
Защитные функции трехфазных регуляторов мощности
Современные трехфазные тиристорные регуляторы обычно оснащаются следующими защитными функциями:
- Защита от короткого замыкания
- Защита от перегрузки по току
- Температурная защита силовых элементов
- Контроль обрыва фазы
- Защита от неправильного чередования фаз
- Защита от пропадания сетевого напряжения
Наличие комплексной защиты позволяет повысить надежность работы как самого регулятора, так и управляемого им оборудования.
Интеграция трехфазных регуляторов в системы управления
Для интеграции трехфазных тиристорных регуляторов мощности в автоматизированные системы управления технологическими процессами часто используются следующие интерфейсы:
- Аналоговые входы 0-10 В, 4-20 мА для задания мощности
- Дискретные входы для управления пуском/остановом
- Интерфейс RS-485 с протоколом Modbus RTU
- Ethernet с протоколом Modbus TCP
- Profibus DP, DeviceNet, CANopen
Это позволяет легко встраивать регуляторы мощности в существующие системы управления и реализовывать сложные алгоритмы регулирования технологических процессов.
Применение трехфазных регуляторов мощности в промышленности
Трехфазные тиристорные регуляторы мощности широко применяются в различных отраслях промышленности, в том числе:
- Металлургия (нагрев заготовок, термообработка)
- Стекольная промышленность (печи отжига)
- Химическая промышленность (нагрев реакторов)
- Пищевая промышленность (сушильные камеры)
- Деревообработка (сушка пиломатериалов)
- Производство строительных материалов (обжиг керамики)
Возможность точного регулирования мощности позволяет оптимизировать технологические процессы и снизить энергозатраты.
Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-250/500-УВ1.1 преобразователь сигналов термопар, термосопротивлений и потенциометров…НПСИ-250/500-УВ1.2 преобразователь сигналов термопар, термосопротивлений и потенциометров, разветвитель «1 в 2» …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли…НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА. |
..КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB, RS-485…КА5011Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5022Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные…КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания …КА5031Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART …КА5131Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 1-канальные, HART …КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальные…КА5241Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 1-канальные.
..КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5262Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5232Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальныеКонтроллеры, модули ввода-вывода…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами…MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные.
..MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные…MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-512/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор.
..МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514 ПДД-регулятор…МЕТАКОН-613 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных Блоки питания и коммутационные устройства…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт)…PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)…БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор…… История версий…MDS Utility конфигуратор…
RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулейТрехфазный симисторный (тиристорный) регулятор мощности на микроконтроллере

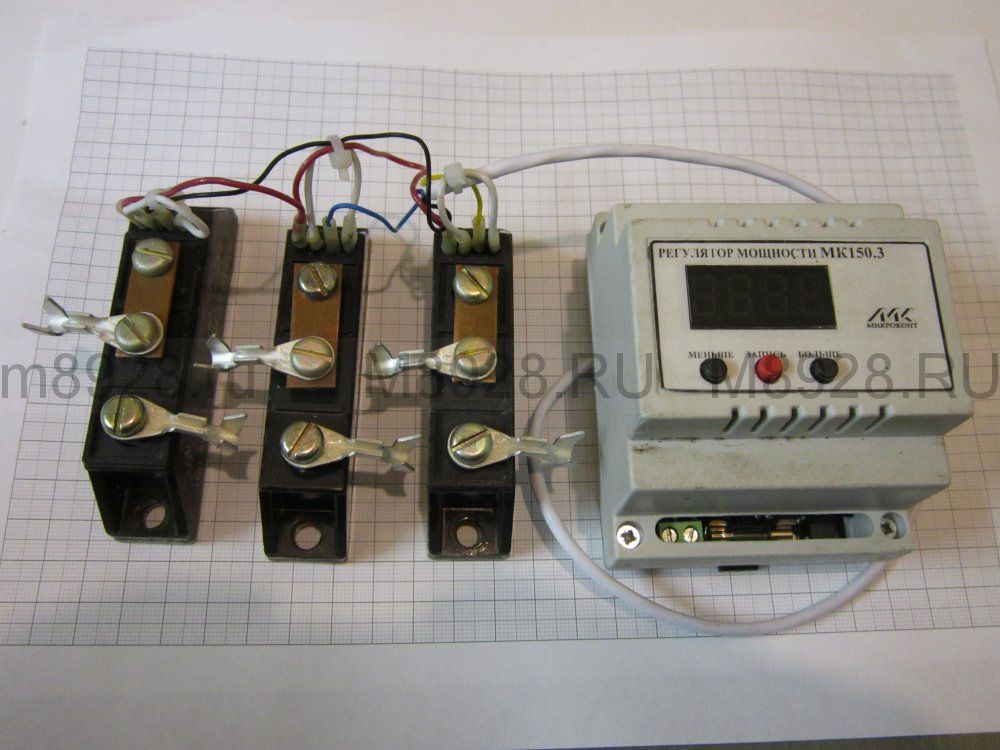

Представляю Вашему вниманию трехфазный регулятор мощности на микроконтроллере.
Устройство регулирует мощность в активной нагрузке включенной треугольником, либо звездой , без использования нулевого проводника. Предназначено для использования с печами сопротивлений, водогрейными котлами, трехфазными ТЭНами и даже лампами накаливания, при соблюдении условия симметричной нагрузки в фазах. Два режима работы – регулирование с использованием алгоритма Брезенхема, и фазовый метод регулирования. Устройство задумывалось как максимально простое, и доступное в повторении. Управление от кнопок либо потенциометром, светодиодный индикатор режимов работы (не обязательно), светодиод , показывающий состояние устройства.
Внимание! Присутствуют опасное для жизни напряжение! Для опытных пользователей!
Схема устройства для удобства разделена на функциональные блоки.
Это дает возможность вносить дальнейшие изменения и улучшения в конструкцию, без кардинальной переработки всей схемы. Ниже будет описан каждый блок в отдельности.

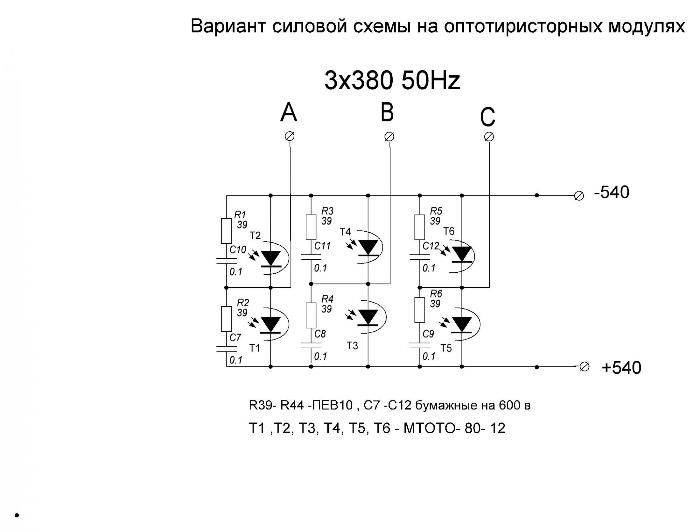

Силовая схема
Авторский вариант был построен на мощных оптотиристорных модулях МТОТО 80 — 12. Каждый модуль содержит два встречно — параллельных восьмидесятиамперных оптотиристора. Используется три модуля, по одному в каждую фазу. Управляющие импульсы приходят одновременно на оба силовых ключа, но откроется только тот, к которому приложено напряжение в прямой полярности. Модули заменимы на тиристорные или симисторные сборки, либо отдельные тиристоры и симисторы. Модульные сборки удобнее в монтаже, имеют изолированную подложку, и упрощают гальваническую развязку схемы управления. При использовании отдельных тиристоров или симисторов, потребуется ставить дополнительные импульсные трансформаторы, либо оптроны. Так же потребуется подобрать токоограничивающие резисторы оптронов (R32 –R34)под имеющиеся у вас экземпляры.
Обязательны к установке RC цепи параллельно тиристорам. В моем варианте это резисторы ПЭВ-10 39 Ом и конденсаторы МБМ 0,1мкф 600в. Модули установлены на радиатор, при работе греются. Нагрузка трехфазный нихромовый нагреватель, максимальный ток 60А. За два года эксплуатации отказов не было.
На схеме не показан, но должен быть установлен, автоматический выключатель под рассчитанную нагрузку, так же желательно установить отдельный автоматический выключатель на фазы блока синхронизации. Устройство подключается к сети 3х380 вольт с соблюдением чередования фаз А-В-С, при неправильном чередовании устройство работать не будет. Нулевой провод нужен для подключения трансформатора блока питания, если его первичная обмотка выполнена на 220 вольт.
Защитное заземление корпуса устройства выполнять обязательно!
Схема источника питания
В пояснении не нуждается, используется два напряжения – нестабилизированное 15 вольт и стабилизированное 5 вольт, потребление в авторском варианте составляло до 300мА, в большей степени зависит от светодиодного индикатора и используемых силовых элементов. Можно использовать любые доступные детали, особых требований нет.
Схема блока синхронизации
Содержит три одинаковых канала. Каждый канал подключен между двух фаз, т.е. каналы включены треугольником. В момент равенства фазных напряжений (точка пересечения синусоид ) формируется импульс, используемый для синхронизации в МК. Детали не критичны, но нужно придерживаться номиналов, для более точной синхронизации.Если есть двухлучевой осциллограф, желательно ,подбором резисторов R33 ,R40 ,R47, подогнать момент формирования импульса к точке пересечения синусоид.
Блок управления и индикации
Это основной блок. Микроконтроллер ATmega8 выдает импульсы управления на тиристоры, и обеспечивает индикацию режимов работы. Работает от внутреннего генератора, тактовая 8 МГц. Фьюзы приведены ниже на картинке. Семисегментный светодиодный индикатор с общим анодом, на три знака. Управляется через три анодных ключа Т1-Т3 , сегменты переключаются сдвиговым регистром. Можно не устанавливать индикатор, регистр и связанные с ними элементы, если не требуется настройки работы.
Пуск и остановка осуществляется переключателем SB1. Замкнутое состояние – Пуск, разомкнутое -Стоп. Регулировка мощности либо от кнопок Up ,Down, либо от задатчика R6, выбор осуществляется через меню. Дроссель L любой малогабаритный, нужен для лучшей фильтрации опорного напряжения АЦП микроконтроллера. Емкости С5 , С6 требуется установить, как можно ближе к выводам питания МК и регистра, в моем варианте они были напаяны на ножки поверх микросхем. В условиях больших токов и сильных помех они необходимы для надежной работы устройства.
Работа регулятора мощности
В зависимости от выбранной прошивки будет осуществляется регулирование либо фазоимпульсным методом, либо методом пропуска периодов так называемый алгоритм Брезенхема.
При фазоимпульсном регулировании напряжение на нагрузке плавно изменяется практически от нуля, до максимума, путем изменения угла открытия тиристоров.
Импульс выдается два раза за период, одновременно на оба тиристора, но открыт будет только тот , к которому приложено напряжение в прямой полярности.
На малых напряжениях ( большой угол открытия) возможно перерегулирование , связанное с неточностью попадания импульса синхронизации в момент пересечения синусоид. Для исключения этого эффекта по умолчанию нижняя граница задана значением 10. Через меню , при необходимости можно изменить ее в диапазоне от 0 до 99. На практике этого ни разу не требовалось, но тут все зависит от конкретной задачи. Данный метод подходит для регулировки светового потока ламп накаливания, при условии их одинаковой мощности в каждой фазе.
Так же важно, чтобы чередование фаз сети было правильным А-В-С. Для проверки можно при включении устройства провести тест на правильное чередование фаз. Для этого необходимо при включении устройства , когда на индикаторе отображаются символы — 0 — держать нажатой кнопку menu , если фазировка правильная индикатор отобразит символы AbC ,если нет ACb, и требуется перебросить местами две любые фазы.
Если отпустить кнопку menu устройство перейдет в основной режим работы.
При использовании регулирования методом пропуска периодов, не требуется фазировка и тест в прошивку не введен. В этом случае тиристоры открываются одновременно , можно представить их как простой пускатель коммутирующий все три фазы сразу. Чем больше нужна мощность на нагрузке , тем большее количество раз в единицу времени , тиристоры будут в проводящем состоянии. Данный метод не подходит для ламп накаливания.
В настройке устройство не нуждается.
При включении происходит считывание настроек из энергонезависимой памяти МК, если в памяти нет значений, либо они некорректны, устанавливаются значения по умолчанию. Далее МК проверяет наличие импульсов синхронизации и состояние переключателя SB1. Если SB1 в разомкнутом состоянии импульсы управления не выдаются , на индикатор выводится сообщение OFF , светодиод HL1 мигает с высокой частотой. Если замкнуть SB1 на индикаторе высветится текущее задание мощности, будут формироваться импульсы управления , светодиод HL1 светится постоянно.
Если при пуске либо во время работы пропадут управляющие импульсы более чем на 10 секунд, индикатор отобразит цифры 380 , светодиод будет моргать с низкой частотой, импульсы управления тиристорами снимутся. При появлении импульсов синхронизации , устройство вернется к работе. Так было сделано в связи с плохой сетью в месте эксплуатации устройства, частыми перебоями и перекосами фаз.
Меню содержит четыре подменю, переключаемых кнопкой menu , если кнопка не нажата некоторое время, отображается текущий установленный уровень мощности условно от 0 до 100. Уровень мощности изменяется кнопками Up или Down, либо , если разрешено(по умолчанию) ,потенциометром.
Длительное нажатие кнопки menu переключает подменю.
Подменю 1 на индикаторе отображается Грˉ это верхняя граница регулирования мощности, при нажатии кнопок Up или Down, будет показано текущее значение , его возможно изменять в большую или меньшую сторону, в пределах границ.
По умолчанию значение 99.
Подменю 2 на индикаторе Гр_ это нижняя граница регулирования мощности, все аналогично , значение по умолчанию 10.
Подменю 3 показывает используется ли задание от потенциометра 1 – да 0- нет. На индикаторе 3-1 либо 3-0, выбор нажатием кнопок Up или Down. По умолчанию – используется(1).
Подменю 4 на индикаторе ЗАП , при нажатии любой из кнопок Up или Down, произойдет запись текущих значений в энергонезависимую память МК. При записи произойдет однократное мигание надписи ЗАП. Будут записаны границы регулирования, разрешен ли потенциометр и текущее значение мощности, если оно устанавливается кнопками, а потенциометр не используется.
Следующее нажатие menu , переключит в основное меню, будет отображено значение мощности. Так же длительное не нажатие кнопок переключит меню на основное.
Можно не использовать семисегментный светодиодный индикатор ,если не требуется ничего изменять, в этом случае все будет работать, регулироваться от 10 до 99 при помощи потенциометра. Состояние устройства покажет светодиод HL1 . Собственно индикатор был нужен на этапе отладки и для последующей модернизации. В планах построить на этой базе регулятор для индуктивной нагрузки , и сделать устройство плавного пуска асинхронного двигателя.
Печатная плата разрабатывалась для блока синхронизации и для блока управления, но в итоге из за переработок блок управления был сделан навесным способом, на макетной плате, Печатная плата»как есть» в архиве, разводка семисегментного индикатора выполнена под имеющийся у меня индикатор, при необходимости можно программно сменить соответствующие сегментам вывода. Часть деталей ( RC цепи , резисторы и диоды силовой схемы, элементы блока питания, кнопки, потенциометр и светодиоды) монтировались так же навесным способом.
В архиве представлена плата блока управления и блока синхронизации, в формате sprint layout, и схемы в формате Splan 7, там же два варианта прошивки под фазоимпульсное управление и управление пропуском периодов.
МК шился программатором «пять проводков» под управлением программы Uniprof , скачать ее можно на сайте автора http://avr.nikolaew.org/
фьюзы представлены ниже.
Фьюзы даны для установки в этой программе , при использовании другой — Помните, что включенный FUSE — это FUSE без галочки!
Печатные платы не оптимальны , и скорее всего , при повторении придется доработать их под имеющиеся в наличии детали, и конкретную конфигурацию и расположение элементов ( кнопок , потенциометра, индикатора, диодов и оптронов). Так же обратите внимание на контактные площадки, если сверлить отверстия диаметром 0,5-0,7 мм затруднительно, то перед печатью нужно увеличить размер контактных площадок. Главное требование для блока синхронизации — учитывайте , что напряжение высокое и может быть пробой по поверхности текстолита, и по поверхности деталей,поэтому желательно использовать выводные детали с большим расстоянием между выводами. По этой же причине мосты набраны из отдельных диодов.
Не нужно экономить место и текстолит ! напряжение в отдельных точках платы синхронизации может достигать 600 вольт ! Плату после изготовления нужно покрывать электроизоляционным лаком, желательно в два — три слоя, чтобы исключить пробой по пыли.
Видео представлено при работе в режиме фазоимпульсного регулирования, на осциллографе сигнал с трансформаторов тока ,включенных в две фазы, нагрузка три лампы накаливания по 1 КВт. На видео макет устройства используемый для отладки.
Литература
- В.М. Яров . «Источники питания электрических печей сопротивления» учебное пособие 1982г.
- А.В.Евстифеев «Микроконтроллеры AVR семейства Mega, руководство пользовтеля » 2007г.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
Силовая схема. | |||||||
| Т1-Т6 | Оптопара | FOD8012 | 6 | Поиск в магазине Отрон | В блокнот | ||
| Т7-Т9 | Биполярный транзистор | КТ972А | 3 | Поиск в магазине Отрон | В блокнот | ||
| С4-С6 | Конденсатор | 0.1 мкФ 600 В | 3 | Бумажные | Поиск в магазине Отрон | В блокнот | |
| R29-R31 | Резистор | 39 Ом | 3 | Поиск в магазине Отрон | В блокнот | ||
| R32-R34 | Резистор | 18 Ом | 3 | Поиск в магазине Отрон | В блокнот | ||
| R36-R38 | Резистор | 1 кОм | 3 | Поиск в магазине Отрон | В блокнот | ||
| Rn | 3-х фазный потребитель тока | 1 | Поиск в магазине Отрон | В блокнот | |||
| А, В, С | Клеммный зажим | 3 | Поиск в магазине Отрон | В блокнот | |||
Схема источника питания. | |||||||
| VR2 | Линейный регулятор | LM7805 | 1 | Поиск в магазине Отрон | В блокнот | ||
| VD2 | Диод | 1 | Поиск в магазине Отрон | В блокнот | |||
| VDS5 | Диодный мост | 1 | Поиск в магазине Отрон | В блокнот | |||
| HL2 | Светодиод | 1 | Поиск в магазине Отрон | В блокнот | |||
| С9 | Электролитический конденсатор | 470 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| С10, С13 | Конденсатор | 0.1 мкФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С11 | Электролитический конденсатор | 10 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| С12 | Электролитический конденсатор | 100 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| R36 | Резистор | 910 Ом | 1 | Поиск в магазине Отрон | В блокнот | ||
| FU1 | Предохранитель | 1 | Поиск в магазине Отрон | В блокнот | |||
| Tr2 | Трансформатор | 220/380 В — 15 В | 1 | Поиск в магазине Отрон | В блокнот | ||
Схема блока синхронизации. | |||||||
| Биполярный транзистор | КТ3102 | 6 | Поиск в магазине Отрон | В блокнот | |||
| Оптопара | АОТ101АС | 3 | Поиск в магазине Отрон | В блокнот | |||
| VDS4-VDS6 | Диодный мост | 3 | На напряжение не менее 800 В | Поиск в магазине Отрон | В блокнот | ||
| VD4-VD6 | Выпрямительный диод | 1N4007 | 3 | Поиск в магазине Отрон | В блокнот | ||
| С4-С6 | Конденсатор | 0.22 мкФ | 3 | Поиск в магазине Отрон | В блокнот | ||
| R29, R30, R36, R37, R43, R44 | Резистор | 300 кОм | 6 | Поиск в магазине Отрон | В блокнот | ||
| R31, R32, R38, R39, R45, R46 | Резистор | 120 кОм | 6 | Поиск в магазине Отрон | В блокнот | ||
| R33, R40, R47, R50-R52 | Резистор | 22 кОм | 6 | Поиск в магазине Отрон | В блокнот | ||
| R34, R41, R48 | Резистор | 100 кОм | 3 | Поиск в магазине Отрон | В блокнот | ||
| R35, R42, R49 | Резистор | 300 Ом | 3 | Поиск в магазине Отрон | В блокнот | ||
| R53-R55 | Резистор | 5. | 3 | Поиск в магазине Отрон | В блокнот | ||
| Предохранитель | 100 mA | 6 | Поиск в магазине Отрон | В блокнот | |||
| А, В, С | Клеммный зажим | 3 | Поиск в магазине Отрон | В блокнот | |||
| Блок управления и индикации. | |||||||
| DD1 | МК AVR 8-бит | ATmega8 | 1 | Поиск в магазине Отрон | В блокнот | ||
| DD2 | Сдвиговый регистр | SN74LS595 | 1 | Поиск в магазине Отрон | В блокнот | ||
| Т1-Т3 | Биполярный транзистор | КТ973А | 3 | Поиск в магазине Отрон | В блокнот | ||
| 3-х разрядный семисиментный светодиодный индикатор | С общим анодом | 1 | Поиск в магазине Отрон | В блокнот | |||
| HL1 | Светодиод | 1 | Поиск в магазине Отрон | В блокнот | |||
| VD2-VD4 | Диод | КД521А | 3 | Поиск в магазине Отрон | В блокнот | ||
| С1, С4-С6 | Конденсатор | 0. 1 мкФ | 4 | Поиск в магазине Отрон | В блокнот | ||
| С7 | Электролитический конденсатор | 4.7 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| С8 | Электролитический конденсатор | 10 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| С10 | Электролитический конденсатор | 1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1-R4 | Резистор | 10 кОм | 4 | Поиск в магазине Отрон | В блокнот | ||
| R5 | Резистор | 5.1 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R6 | Переменный резистор | 22 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R7-R11 | Резистор | 1 кОм | 5 | Поиск в магазине Отрон | В блокнот | ||
| R12 | Резистор | 22 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R14-R21 | Резистор | 500 Ом | 8 | Поиск в магазине Отрон | В блокнот | ||
| L1 | Дроссель | 1 | Поиск в магазине Отрон | В блокнот | |||
| SB1 | Переключатель | 1 | Поиск в магазине Отрон | В блокнот | |||
| menu, Up, Down | Тактовая кнопка | 3 | Поиск в магазине Отрон | В блокнот | |||
| Добавить все | |||||||
1 кОмСкачать список элементов (PDF)
Теги:
- Sprint-Layout
- Микроконтроллер
- AVR
Тиро-А | Контроллеры мощности SCR
- Продукты
- Контроллеры питания SCR
- Контроллеры мощности Thyro SCR
- Серия Тиро-А
- Обзор
- Технические характеристики
- Документы
- Аксессуары
- Обслуживание и поддержка
- Дистрибьюторы
Обзор
Точное и надежное управление мощностью в широком диапазоне приложений.
Серия Thyro-A ® демонстрирует очень гибкий интерфейс для нагрузки и источника питания. Для стандартных процессов внесите коррективы на самом блоке, чтобы облегчить работу и ускорить ввод в эксплуатацию. Вы также можете использовать удаленное цифровое соединение. Все данные об измерениях, состоянии и заданных значениях могут обрабатываться через ПЛК или технологический компьютер. Возможны автономные операции или прямая комбинация с управлением технологическим процессом.
Преимущества
- Экономия места и упрощение установки благодаря компактным размерам устройства и конструкции с возможностью монтажа на DIN-рейку (системный ток до 60 А)
- Точно регулируйте мощность, включая управление нагрузкой, для оптимального управления и энергопотребления
- Легко интегрируется с существующими системами управления; настройка ошибок, аварийных сигналов, состояния, пределов и уставок
- Повышение эффективности процесса; оптимизировать управление нагрузкой с помощью пяти типов управления и трех режимов работы
Особенности
- Масштабируемая интеграция PLC/PAC для управления с обратной связью; дополнительный системный интерфейс для подключения до 8 контроллеров мощности к шинному модулю или модулю BasicBus (Profibus DPV1, CANopen, PROFINET, Modbus TCP/IP, EtherNet/IP, EtherCAT)
- Надежно разделите блоки управления и силовые блоки и оптимизируйте управление нагрузкой; использовать до пяти методов управления и трех режимов работы
- Оптимизация сетевой нагрузки с использованием дополнительного модуля шины dASM; поддержка цифровой и динамической оптимизации сетевой нагрузки (до восьми контроллеров мощности Thyro-A SCR)
- Дополнительная длина волны оптимизации внешней сетевой нагрузки с Thyro-Power Manager
- Полная интеграция с программным обеспечением для автоматизации Rockwell Automation® Studio5000® через дополнительные профили (AOP): упростите настройку и ввод в эксплуатацию с помощью предопределенных тегов
- 1-, 2- или 3-фазные версии (2-фазная версия для 3-фазной нагрузки без развертывания нейтрального провода)
Ресурсы
Скачать АОП
Брошюра об аксессуарах семейства Thyro
Руководство по эксплуатации Tyro-A h4
Что нужно знать о контроллерах питания SCR
Просмотреть все ресурсы серии Thyro-A
Решения
- Стеклянные покрытия
- Термическая обработка
- Солнечная фотогальваника
Технические характеристики могут быть изменены без предварительного уведомления.
Не все опции и аксессуары доступны для всех моделей и конфигураций. Указанные размеры обычно относятся только к стандартным конфигурациям и корпусам модулей. Пожалуйста, подтвердите технические характеристики и настройки у торгового представителя. Advanced Energy не несет ответственности за ошибки или упущения.
Технические паспорта
Технический паспорт Тиро-А
Брошюры
Брошюра об аксессуарах семейства Thyro
Брошюра о контроллерах мощности семейства Thyro SCR
Руководства
Руководство по эксплуатации Tyro-A h4
Полезные ссылки
- Сертификаты и стандарты
- Соответствие RoHS
- Руководства и программное обеспечение для принадлежностей Thyro
- Портал данных EPLAN — английский
- Портал данных EPLAN — немецкий язык
Аксессуары
Базовый шинный модуль Thyro
Шинный модуль для подключения до 8 контроллеров мощности, опционально dASM
Загрузка
Брошюра об аксессуарах семейства Thyro
Руководство по эксплуатации модуля Thyro Basic Bus
Программное обеспечение Thyro Basic Bus Module (466,5 МБ .
zip)Программное обеспечение BasicBusModule EtherCAT (22,2 КБ .zip)
Программное обеспечение BasicBusModule EthernetIP (12,5 КБ .zip)
Программное обеспечение BasicBusModule Profibus (7 КБ .zip)
Программное обеспечение BasicBusModule Profinet (37,5 КБ .zip)
Базовый модуль шины Anybus Руководство по Profibus
zip)Модуль Thyro Anybus — Profinet
Коммуникационный модуль добавляет интерфейс Profinet
Загрузки
Руководство по эксплуатации Thryo-PX Anybus Profinet
Модуль Thyro Anybus — Profinet (14,1 КБ .
zip)
zip)Модуль Thyro Anybus — Profibus
Модуль связи добавляет интерфейс Profibus
Загрузки
Тиро-PX Anybus Profibus
Программное обеспечение Thyro-Px Profibus Bus (9,6 КБ .zip)
Модуль Thyro Anybus — Modbus
Коммуникационный модуль добавляет интерфейс Modbus RTU или Modbus TCP
Загрузка
Руководство по эксплуатации Thyro-PX Anybus Modbus RTU
Руководство по эксплуатации Thyro-PX Anybus Modbus TCP
Модуль Thyro Anybus — EtherCAT
Коммуникационный модуль добавляет еще один интерфейс
Загрузки
Программное обеспечение Thyro-PX EtherCat Bus System
Руководство Thyro-PX Anybus EtherCAT
Руководство по эксплуатации Thyro-PX Anybus EtherCAT
Модуль Thyro Anybus — EtherNet/IP
Коммуникационный модуль добавляет интерфейс EtherNet/IP
Загрузки
Руководство по эксплуатации Thyro-PX Anybus Ethernet/IP
Программное обеспечение Thyro Anybus Ethernet/IP (10,7 КБ .
zip)
zip)Программное обеспечение Thyro GSD
Загрузка файлов Thyro GSD
загрузок
Тиро GSD CANopen (Тайро-S, -A, -AX)
Thyro GSD DeviceNet (Thyro-A, -AX)
Тиро GSD EtherCAT (Тиро-PX)
Thyro GSD EthernetIP (Thyro-PX)
Thyro GSD EthernetIP (Thyro-S, -A, -AX)
Тиро GSD Profibus (Тиро-PX)
Программное обеспечение Thyro-PX ProfiNet (Thyro-PX)
Программное обеспечение Thyro-PX ProfiNet (Thyro-S, -A, -AX)
Документы и поддержка
Просмотреть все аксессуары серии Thyro-AГлобальная поддержка и услуги
Поддержка приложений и консультации
Гарантии
Поддержка продукта
- Rockwell Automation AOPs
- Руководства и программное обеспечение для принадлежностей Thyro
- Информация о продукте Legacy Thyro
Чтобы найти дистрибьюторов и представителей, которые продают продукцию AE в вашем регионе, выберите свое местоположение и тип поставщика (необязательно).
Сравнение товаров
Thyro-A
Thyro-S
Thyro-PX
Thyro-A+
Диапазон напряжения
от 230 до 600 В
от 230, 400 или 500 В
от 230 до 690 В
от 230 до 500 В
Текущий диапазон
от 8 до 1500 А
от 8 до 350 А
от 16 до 2900 А
от 16 до 280 А
Рабочее разрешение
±3,0 %
±3,0 %
Экран монитора
Сенсорный экран со светодиодной подсветкой 2,8 дюйма (71,1 мм)
Экран со светодиодной подсветкой
Электропитание и мониторинг нагрузки
Связаться с нами
Тиристорный регулятор мощности, Тиристорные регуляторы мощности, Однофазный регулятор мощности SCR, Мумбаи, Индия
Тиристорный регулятор мощности
Однофазный тиристорный регулятор мощности – POW-1-PA
Однофазный тиристорный регулятор мощности – POW-1-PA-CL
Двухфазный тиристорный регулятор мощности – POW-2-PA
Двухфазный тиристорный регулятор мощности – POW-2-PA-CL
Трехфазный тиристорный регулятор мощности – POW-3-PA-CL
Трехфазный тиристорный регулятор мощности – POW-12-PA-CL
Однофазный тиристорный выключатель питания – POW-1-ZC
Трехфазный тиристорный выключатель питания – POW-3-ZC
Трехфазный тиристорный выключатель питания — POW-12-ZC
Тиристорный выключатель питания — LTSM
Спецификация продукта:
Описание модели:
Модель. №. | Описание продукта |
| ПОВ-1-ПА | Однофазный SCR/тиристорный контроллер/регулятор мощности для однофазного нагревателя. |
| POW-1-PA-CL | Однофазный регулятор мощности SCR для однофазного нагревателя с контролем тока/ограничением тока и защитой от перегрузки. |
| ПОВ-2-ПА | Двухфазный регулятор мощности SCR для двухфазного нагревателя. |
| ПОВ-2-ПА-КЛ | Двухфазный регулятор мощности SCR для двухфазного нагревателя с контролем тока/ограничением тока и защитой от перегрузки. |
| ПОВ-3-ПА-КЛ | Трехфазный SCR-регулятор мощности для трехфазного нагревателя, подключенный по 3- или 4-проводной схеме «звезда» или 3-проводной схеме «замкнутый» или «открытый треугольник» с контролем тока/ограничением тока и защитой от перегрузки. |
| POW-12-PA-CL | Трехфазный регулятор мощности SCR подходит для трехфазных нагревателей, подключенных по схеме «звезда» или «треугольник». |
| POW-1-ZC | Однофазный выключатель питания SCR с переходом через ноль и широтно-импульсной модуляцией. |
| POW-3-ZC | Трехфазный тиристорный выключатель питания, подходящий для трехфазных нагревателей, подключенных по 3-проводной схеме «звезда» без нейтрали или по схеме «замкнутый треугольник» (двухветвевой режим управления) (от 20 кВт/30 А до 360 кВт/500 А при 415 В переменного тока). |
| POW-12-ZC | Трехфазный выключатель питания SCR, подходящий для трехфазных нагревателей, подключенных по схеме 3-проводной звезды без нейтрали или замкнутого треугольника с 2-х ножевым управлением (от 1,5 кВт/3 А до 18 кВт/30 А при 415 В переменного тока). |
| LTSM | Модуль тиристорного переключателя питания для конденсаторной батареи. |
Примечание: Для однофазных нагревателей до 8 кВт можно рассмотреть нашу недорогую модель LTC-16, указанную в 21.2.
Характеристики :
• Мощность от 15 А до 350 А (от 1 кВт до 180 кВт).
• Однофазные / 2-фазные / 3-фазные версии.
• Подходит для 4-проводной схемы «звезда» с 6-проводной конфигурацией «нейтраль»/«открытый треугольник».
• Автоматический/ручной режим.
• Принимает (4–20) мА / (0–5) В постоянного тока / (0–10) В постоянного тока управляющий вход.
• Плавный пуск для плавного управления.
• Регулируемое ограничение мощности и тока.
• Изолированный радиатор для обеспечения безопасности.
• Простая и модульная конструкция для легкого обслуживания плат и тиристоров.
• Идеально подходит для резистивных, трансформаторных, индуктивных или нагревательных нагрузок, таких как карбид кремния и молибден, которые показывают значительные изменения
• сопротивление при повышении температуры.
• Другие функции, такие как обнаружение отказа при частичной нагрузке, также могут быть предоставлены дополнительно
Области применения:
Thyristor Power Pack имеет разнообразное применение и может использоваться с нагревательными элементами, такими как Kanthal, Super Kanthal, Silicon Carbide, Molybden, Infra Red и т.
д., где требуется точный и точный контроль мощности. Существует значительная экономия энергии по сравнению с обычной системой контроля температуры контакторного типа, которая также зависит от различных других факторов.
Описание тиристорного регулятора мощности:
Libratherm предлагает готовый к использованию регулятор мощности SCR для электрических нагревательных нагрузок мощностью от 3 кВт/однофазный до 300 кВт/3-фазный. Этот модуль блока питания состоит из подходящей платы запуска модели LTC-12, LTC-13 или LTC-15, модуля SCR соответствующего номинала, соединенного встречно-параллельно (с электрически изолированным основанием), установленного на радиаторе соответствующего номинала (естественный или принудительный воздух). охлаждение), входные и выходные зажимные разъемы для тяжелых условий эксплуатации или медные шины, полупроводниковые предохранители и термовыключатели. Вся сборка смонтирована на пластине MS с порошковым покрытием, которая, в свою очередь, может быть легко установлена внутри закрытой панели управления по желанию.
Полностью готовая к использованию панель управления с подходящим ПИД/программным регулятором температуры также может поставляться в соответствии со спецификациями и требованиями пользователя.
Технические характеристики:
| Доступные номиналы | 3 кВт Однофазный до 300 кВт Трехфазный |
| Доступная конфигурация | Одна фаза, две фазы, три фазы (3 или 4 провода звезда и 6 проводов треугольник) |
| Контрольное действие | Контроль фазового угла (самосинхронизирующийся) |
| Сигнал управления | (4–20) мА / (0–5) В постоянного тока / (0–10) В постоянного тока / потенциометр |
| Выход | от 0 до 230 В переменного тока или от 0 до 415 В переменного тока, переменное напряжение, пропорциональное управляющему сигналу. |
| Плавное управление | Регулируемое время нарастания и замедления для плавного увеличения и уменьшения выходного напряжения. |
| Контроль тока | Использование параметров Current Limit и Trip на карте. (LTC-13) |
| Настройки | Для регулировки напряжения и тока по фазам с помощью предустановок на плате |
| Тип нагрузки | Подходит как для резистивной, так и для индуктивной/трансформаторной нагрузки (от 15 до 500 А при 110/230/415 В переменного тока) |
| Напряжение питания | 120/240/380/415 В переменного тока, 50/60 Гц. (пользователь должен указать) |
| Доступные модели | a) Однофазный блок питания POW-1 b) Двухфазный блок питания POW-2 c) Трехфазный блок питания в схеме звезда с 4-проводной конфигурацией нейтрали – POW-3S d) Трехфазный блок питания в шестипроводной конфигурации с открытым треугольником конфигурация – POW-3D |
| Прочие аксессуары, прилагаемые к каждому блоку питания | а) Полупроводниковый предохранитель на фазу – для защиты тиристоров от короткого замыкания состояние цепи. b) Термовыключатель на радиаторе – для защиты тиристоров от перегрева c) Охлаждающий вентилятор на радиаторах для тиристоров выше 50А d) Входные/выходные клеммы для тяжелых условий эксплуатации или медные шины для подключения питания и нагревателя.  |
| Размер (блок питания) | В соответствии со стандартом. |
| Крепление | Блок питания можно установить на опорную плиту панели управления |
КВт (киловатт) Таблица выбора резистивных тепловых нагрузок:
| Ток нагрузки на фазу к нейтрали или между фазами 1 и 2, AMPS | POW1 при 230 В переменного тока (Vxi)кВт | POW 2@ 415 В переменного тока (Vxi)кВт | POW-3s POW-3s-3 @415 В переменного тока (Vxix3) кВт | POW-3D-6 POW-3D-3 @415 В переменного тока (Vxix1.  732)кВт |
| 25A (модуль SCR 27A) | 1-5 кВт | 2-10 кВт | 3-15 кВт | 6–30 кВт 3–17 кВт |
| 50A (модуль SCR 57A) | 6-10 кВт | 11-20 кВт | 16-30 кВт | 31–60 кВт 18–33 кВт |
90A | 11-18 кВт | 21-36 кВт | 31-54 кВт | 61-108 кВт 34-62 кВт |
100A | 19-20 кВт | 37-40 кВт | 55-60 кВт | 109–120 кВт 63–69 кВт |
150A | 21-30 кВт | 41-60 кВт | 61-90 кВт | 121-180 кВт 70-104 кВт |
200A | 31-40 кВт | 61-80 кВт | 91-120 кВт | 181-240 кВт 105-138 кВт |
250A | 41-50 кВт | 81-100 кВт | 121-150 кВт | 241-300кВт 173-207кВт |
300A | 51-60 кВт | 101-120 кВт | 151-180 кВт | 301-360кВт 173-207кВт |
400A | 61-80 кВт | 121-160 кВт | 181-240 кВт | 361-480кВт 208-277кВт |
500A | 81-100 кВт | 161-200 кВт | 241-300 кВт | 481-600кВт 278-346кВт |
• Пользователь может выбрать необходимый блок питания – либо по фактическому току через нагреватели, либо по кВт нагревателей.
