Устройство и принцип работы тахометра ВАЗ 2106

Тахометр ВАЗ 2106 представляет собой электромеханический прибор, предназначенный для измерения частоты вращения коленчатого вала двигателя. Его основные компоненты:

• Корпус с циферблатом и стрелкой
• Электронная плата с элементами схемы
• Магнитоэлектрический измерительный механизм
• Разъем для подключения проводов

Принцип работы тахометра основан на подсчете импульсов в системе зажигания двигателя. За один оборот коленвала в четырехцилиндровом моторе происходит 4 размыкания контактов прерывателя. Тахометр считает эти импульсы и преобразует их число в показания стрелки на шкале.

Схема подключения тахометра ВАЗ 2106

Для правильного подключения тахометра ВАЗ 2106 необходимо соединить следующие провода:

• Красный провод — к «+» замка зажигания
• Белый провод с черной полосой — на «массу» кузова
• Коричневый провод — к выводу «К» катушки зажигания
• Белый провод — к цепи подсветки приборов

Обратите внимание, что черный провод подключается к регулятору напряжения генератора. Правильное подсоединение всех проводов обеспечит корректную работу тахометра.

Распространенные неисправности тахометра ВАЗ 2106

Наиболее частые проблемы с тахометром ВАЗ 2106 и способы их устранения:

1. Стрелка не двигается — проверьте подключение проводов питания и сигнального провода
2. Показания нестабильны — возможно, неисправен конденсатор в системе зажигания
3. Завышенные показания — проверьте целостность изоляции проводов
4. Заниженные показания — необходима настройка чувствительности тахометра

В большинстве случаев неисправности связаны с проблемами подключения. Если самостоятельно устранить проблему не удается, обратитесь в автосервис для диагностики.

Как установить тахометр ВАЗ 2106 на инжекторный двигатель

Тахометр ВАЗ 2106 можно установить на инжекторный двигатель, но потребуется некоторая доработка:

1. Замените головку тахометра на аналогичную от инжекторной модели ВАЗ
2. Подключите сигнальный провод к выходу датчика положения коленвала
3. При необходимости установите преобразователь сигнала
4. Настройте чувствительность тахометра под параметры инжекторного двигателя

Процедура требует определенных навыков, поэтому при отсутствии опыта лучше обратиться к специалистам для установки. Это обеспечит корректную работу тахометра на инжекторном моторе.

Особенности использования тахометра ВАЗ 2106

Тахометр ВАЗ 2106 имеет ряд особенностей, которые следует учитывать при эксплуатации:

• Шкала размечена до 8000 об/мин, но максимальные обороты двигателя ВАЗ 2106 — около 5500 об/мин
• Красная зона на шкале начинается с 6000 об/мин
• Оптимальный режим работы двигателя — 2000-3000 об/мин
• При холодном пуске не рекомендуется превышать 2500 об/мин

Контроль оборотов с помощью тахометра позволяет выбрать оптимальный режим работы двигателя и своевременно переключать передачи. Это способствует экономии топлива и увеличению ресурса мотора.

Калибровка и настройка тахометра ВАЗ 2106

Для обеспечения точных показаний тахометра ВАЗ 2106 может потребоваться его калибровка:

1. Снимите тахометр с панели приборов
2. На задней стенке найдите регулировочный винт
3. Запустите двигатель и дайте ему прогреться
4. Сверяясь с эталонным тахометром, отрегулируйте показания
5. Проверьте точность в разных диапазонах оборотов

Калибровку рекомендуется проводить после установки тахометра или при подозрении на неточность показаний. Для наиболее точной настройки лучше обратиться в специализированный сервисный центр.

Альтернативные варианты тахометров для ВАЗ 2106

Помимо штатного прибора, для ВАЗ 2106 можно использовать альтернативные варианты тахометров:

• Электронные тахометры с ЖК-дисплеем
• Тахометры от других моделей ВАЗ (2107, 2110 и др.)
• Универсальные автомобильные тахометры
• Тахометры в составе маршрутных компьютеров

При выборе альтернативного тахометра важно учитывать совместимость с электрооборудованием ВАЗ 2106 и возможность корректного подключения. Некоторые современные модели могут потребовать дополнительных адаптеров для установки.

Как разобрать тахометр ваз 2106

Тахометр типа ТХ-193 установлен на щитке приборов и прикреплен к нему с помощью двух скоб

40 и гаек 38.

Тахометр имеет пластмассовый корпус 20, к которому спереди металлическим хромированным рантом 16 крепятся пластмассовые стеклодержатель 17 и ободок 15, а сзади тремя винтами прикреплен корпус 37 миллиамперметра. Электронная часть тахометра смонтирована на плате 36 из фольгированного гетинакса. Шкала крепится к корпусу миллиамперметра двумя винтами. На шкале цветными линиями выделены зоны опасных оборотов коленчатого вала. Предварительная зона опасных оборотов (5500—6000) выделена линиями желтого цвета, а зона опасных оборотов (свыше 6000) линиями красного цвета. Шкала прибора освещается лампой 19 типа АМН 12-3, которая вставляется в ламподержатель, привальцованный к верхней части корпуса. Свет от лампы проходит через голубой пластмассовый светофильтр 18, приклеенный к корпусу, затем через зазор между шкалой и корпусом и равномерно освещает шкалу.

В нижней части шкалы имеются три отверстия, закрытые цветными пластмассовыми светофильтрами 41, 42 и 43. Через них проходит свет от контрольных ламп типа АМН12-3, которые устанавливаются в отдельных ламподержателях, привальцованных к нижней части корпуса прибора. Для контрольных ламп в нижней части корпуса имеется специальный отсек, разделенный перегородками на три отдельные секции.

Принцип действия тахометра основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания двигателя. В четырёхцилиндровом четырёхтактном двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза (два раза за один оборот коленвала). Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения (два импульса за один оборот коленвала). Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов.

Рис. 2. Принципиальная схема тахометра ТХ-193.

Импульсы напряжения в форме затухающей синусоиды (А) снимаются с конца первичной обмотки катушки зажигания и подаются на вход формирователя запускающих импульсов, который состоит из звеньев R1-C1, R2-C2, VI и CЗ-C4. От формирователя запускающие импульсы уже определенной величины и формы (Б) подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Мультивибратор преобразует их в импульсы тока прямоугольной формы (В) с постоянной амплитудой и длительностью. Эти импульсы проходят через катушку миллиамперметра, включенную в коллекторную цепь транзистора V2. В зависимости от частоты следования импульсов меняется средняя величина силы тока, проходящего через обмотку катушки миллиамперметра, и тем на большую величину отклоняется стрелка прибора. Прибор обеспечивает отклонение стрелки на угол 270° при силе тока 10 мА.

Стабилитрон V5 стабилизирует напряжение питания, чтобы его колебания не влияли на точность показаний прибора. Терморезистор RЗ служит для компенсации температурной погрешности прибора. Диод VЗ предназначен для защиты транзистора V2 от пробоя ЭДС самоиндукции, возникающей в обмотке миллиамперметра.

Миллиамперметр применен магнитоэлектрического типа. Его магнитная система состоит из постоянного магнита 44, зажатого между двумя магнитопроводами — наружным 47 и внутренним 48. Магнит и магнитопроводы прикреплены к пластмассовому корпусу 37. Внутренний магнитопровод имеет кольцевую часть, которую охватывает катушка 45, закрепленная на держателе 46. Ось миллиамперметра вращается в двух втулках. Передняя втулка закреплена в корпусе 37, а задняя крепится к наружному магнитопроводу 47. Концы оси смазываются при сборке специальной силиконовой жидкостью, которая обладает демпфирующий свойством — гасит колебания стрелки при движении автомобиля. На оси закреплены стрелка, держатель

46 катушки и спиральные пружины. Чтобы уравновесить катушку, у держателя 46 на трех плечах закреплены свинцовые балансировочные грузики. Ток в обмотку катушки подводится через две спиральные пружины, концы которых припаяны к контактным лепесткам текстолитовой шайбы 49, закрепленной на корпусе миллиамперметра. Пружины изолированы друг от друга и от оси пластмассовой дистанционной втулкой. Протекающий по обмотке катушки 45 электрический ток создает вокруг нее магнитное поле. В результате взаимодействия магнитных полей катушки и постоянного магнита 44 на катушку действует сила, которая преодолевает сопротивление пружины и поворачивает ее вместе с осью и стрелкой на некоторый угол. Этот угол тем больше, чем больше величина силы тока, протекающего на обмотке катушки.

С 1983 г. несколько изменена схема входной части тахометра (до конденсатора C4). Новый вариант входной части показан на рисунке слева от основной схемы тахометра. Подключение тахометра к подвесным моторам.

Тахометр TX-193 отличается хорошей точностью, небольшими габаритами, малым весом, небольшим энергопотреблением и предназначен для работы в условиях повышенной тряски и вибрации. Кроме того, он несравненно дешевле любых имеющихся в продаже специальных тахометров для подвесных лодочных моторов как зарубежного, так и отечественного производства. Все эти качества делают TX-193 весьма привлекательным для измерения частоты вращения коленвала подвесных моторов.

Наиболее просто эта задача решается для двухцилиндровых двухтактных подвесных моторов, комплектующихся электростартером и аккумулятором и имеющих одноканальную электронную систему зажигания с двухискровой катушкой зажигания. В таких моторах образуется два импульса зажигания за один оборот коленвала и напряжение бортсети определяется номинальным напряжением аккумулятора и с большой точностью равно 12 V. То есть условия работы тахометра с таким мотором ничем не отличаются от его штатных условий работы на автомобиле. В этом случае вход тахометра соединяется с выводом первичной обмотки высоковольтной катушки зажигания, а питание подаётся с положительной и отрицательной клемм аккумулятора соответственно. Из отечественных моторов в эту категорию попадает только «Вихрь-30» с магдино МБ-22, причём в цепь «+» питания тахометра следует включить тумблер выключения прибора на стоянках для предотвращения разряда аккумулятора.

В случае с моторами зарубежного производства «+» питания на тахометр следует подавать через контакты замка зажигания на пульте ДУ, предназначенные именно для питания приборов. Градуировка шкалы прибора при работе с такими моторами полностью сохраняется. (см. примечание)

Также довольно просто подключить TX-193 к двухцилиндровым двухтактным моторам с одноканальной ЭСЗ, имеющим генераторную катушку освещения, но не имеющих электростартера. Из отечественных моторов таковыми являются «Вихрь-30Р» и «Нептун-23Э» с магдино МБ-22, а также моторы с самодельной ЭСЗ, описанной на этом сервере. К выходу выпрямителя такого мотора нужно подключить аккумулятор и от аккумулятора запитать прибор через тумблер. Если мотор не оснащён выпрямителем, следует выпрямитель установить. Рекомендуется использовать недорогой и широко рапространённый выпрямитель ВБГ-3 от «Вихрей», либо собрать самодельный выпрямитель по мостовой схеме Греца из четырёх диодов с рабочим напряжением > 50 V и рабочим током > 5 А, например, серии КД-202. В зависимости от места размещения отдельных элементов схемы на судне, в нужных местах устанавливаются разъёмы.

Рис. 3. Схема подключения тахометра ТХ-193 к двухцилиндровым двухтактным моторам с одноканальным электронным зажиганием и генераторной катушкой освещения. L1 — катушка электроснабжения мотора; D1 — D4 — выпрямитель; B1 — аккумуляторная батарея; S1 — выключатель; T1 — высоковольтная катушка зажигания мотора.

Емкость применяемого аккумулятора выбирается исходя из потребностей расходования электроэнергии при неработающем моторе. Если не предполагается подолгу пользоваться фарой или другим ярким освещением на стоянке, то для питания приборов можно обойтись аккумулятором гораздо меньшей емкости (а значит, меньшей стоимости и веса), чем для запуска мотора электростартером. Отечественные моторы выдают зарядный ток не более 3.5 А, следовательно, можно применять аккумуляторы емкостью более 28 Ач без опасности их перезаряда. Поскольку генераторы зарубежных моторов обычно мощнее, следует измерить ток заряда аккумулятора амперметром или комбинированным прибором и убедиться, что он не превышает существенно величины 0. 1 от емкости аккумулятора.

Рис. 4. Изменения в схеме при использовании аккумуляторов малой емкости HL1 — лампа накаливания, играющая роль гасящего сопротивления.

В принципе можно использовать совсем маленькие аккумуляторы, например от источников бесперебойного питания (UPS), китайских аккумуляторных фонарей, мотоциклетные малогабаритные аккумуляторы, емкостью от 4 Ач и выше. Однако существует опасность порчи таких аккумуляторов слишком большим током заряда. Для его ограничения следует включить между выпрямителем и аккумулятором гасящее сопротивление. Наиболее удобно в качестве такого сопротивления применять лампы накаливания (автомобильные или от карманных фонарей). Слабое свечение лампы будет служить индикатором заряда аккумулятора. Из-за сложной формы напряжения генераторной катушки лодочного мотора трудно точно рассчитать требуемую величину гасящего сопротивления, поэтому следует подобрать нужную лампочку из нескольких разной мощности экспериментальным путём, стремясь к тому, чтобы зарядный ток при максимальных оборотах примерно соответствовал 0. 1 от величины емкости аккумулятора.

Если же ставится задача обойтись без аккумулятора, сделать это будет несколько сложнее. Дело в том, что внутренний стабилизатор напряжения тахометра ТХ-193 собран по самой простейшей схеме (R11, V5) и обеспечивает возможность работы прибора при питающем напряжении от 10 до 16 вольт. Пределы же изменения выпрямленного и сглаженного конденсатором напряжения генераторной катушки подвесного мотора гораздо шире — от 8 до 40

50 вольт. Питание тахометра таким напряжением неминуемо приведёт к тому, что как минимум сгорит стабилитрон V5, а как следствие, возможно будет повреждена и основная схема. Применение традиционных компенсационных транзисторных стабилизаторов возможно, но нежелательно, поскольку на малых оборотах приведёт к снижению выходного напряжения на величину падения напряжения на транзисторе и увеличению погрешности измерения на начальном участке шкалы.

Наиболее рационально использование тиристорного регулятора напряжения с параллельным включением тиристоров. Дело в том, что генераторы подвесных моторов имеют одно весьма положительное свойство. При замыкании на любое, сколь угодно малое сопротивление, ток через них (в том числе и ток короткого замыкания) не превосходит существенно номинальный (для магдино МН-1 и МВ-1 величина тока равна 3,5 А). Это объясняется тем, что ток в цепи генераторных катушек ограничивается их индуктивностью рассеяния, а не внешним сопротивлением. Эта особенность делает безопасным короткие замыкания и позволяет ограничить ток зарядки аккумулятора величиной около 3,5 А без дополнительных устройств. Кроме того, оно позволяет использовать стабилизаторы с шунтирующими транзисторами или тиристорами. В приведенной схеме стабилизатора шунтирующие тиристоры работают в ключевом режиме.

Рис. 5. Схема стабилизатора напряжения V1. V4 — выпрямитель ВБГ-3 или диоды КД-202; V5, V6 — тиристоры КУ-202; V7 — стабилитрон Д814Г; V8, V9 — диоды Д226; R1, R3 — резисторы МЛТ-0.5 30 Ом; R2 — резистор МЛТ-0. 5 200 Ом; C1 — конденсатор C > 2000 мкф, 50 V.

Стабилизатор состоит из мостового выпрямителя V1. V4, шунтирующих тиристоров V5 и V6, цепи задающего стабилизатора V7 и R2, диодов развязки V8, V9 и конденсатора фильтра С1. Работает стабилизатор следующим образом. Ток генератора, выпрямленный мостом, заряжает конденсатор фильтра до тех пор, пока напряжение на нем не превысит напряжения задающего стабилитрона V7. Как только это произойдет, тиристоры откроются. Ключевой режим тиристоров обеспечивается их свойством самостоятельно поддерживать открытое состояние. Запирание тиристоров происходит в момент смены полярности напряжения. Ценной особенностью его является то, что напряжение на входе, выходе и всех элементах схемы не превышает номинального (12 В).

Разумеется, если мотор уже оборудован выпрямителем, можно собрать фрагмент схемы, исключив диоды V1. V4, и подключить его к штатному выпрямителю.

Поскольку регулирующие тиристоры включены параллельно диодам выпрямителя, на малых оборотах двигателя они никак не влияют на величину выходного напряжения. Желательно измерить выходное напряжение в режиме оборотов холостого хода, чтобы выяснить, будет ли оно вносить дополнительную погрешность на конкретном экземпляре мотора. Если напряжение будет не менее 10 вольт, то дополнительной погрешности можно не опасаться. В противном случае появится погрешность, не превышающая, впрочем 20%. То есть, самое худшее, что может случиться — это при показаниях тахометра 800 реальное значение составит 1000 об/мин. Поскольку основное назначение тахометра — контролировать максимальные обороты с целью не допустить их превышения, такой мелочью можно пренебречь.

Рис. 6. Изменения в схеме при при подключении катушкам двух цилиндров.

Подключение тахометра ТХ-193 к двухцилиндровым двигателям с двухканальными системами зажигания сложнее. К этой категории моторов относятся все отечественные двухцилиндровые моторы прежних лет выпуска с контактными системами зажигания («Прибой», «Ветерки», «Москва» разных марок, «Вихри», «Нептуны», «Привет»), «Ветерки» с электронным зажиганием, «Вихри» с ЭСЗ МБ-2, зарубежные старые Б/У моторы и некоторые ещё выпускающиеся зарубежные моторы, созданные в 70-х годах. В таких системах искрообразование в цилиндрах происходит поочерёдно, и в каждом канале генерируется один импульс зажигания за один оборот коленвала. Поэтому при присоединении входа тахометра ТХ-193 к одой из катушек зажигания такого мотора он будет занижать показания ровно вдвое. Таким образом, кроме необходимости обеспечить питание стабильным напряжением (о чем говорилось выше) нужно обеспечить подачу на вход тахометра импульсов от обоих цилиндров.

Если бы тахометр имел легкоразборную конструкцию, то проще всего было бы сдублировать входные цепи, как показано на рисунке. При этом пришлось бы просверлить в задней стенке отверстие и вывести дополнительный вход на винт или просто проводом наружу.

Однако добраться до «внутренностей» прибора достаточно непросто. Чтобы извлечь из корпуса схему, необходимо развальцевать металлический ободок 16, снять стрелку с оси, снять шкалу. Если решиться на такую процедуру разборки, то следует просто навесным монтажом добавить в схему несколько дополнительных деталей.

Рис. 7. Схема объединения входов

Если же разбирать прибор нежелательно, следует собрать внешнюю объединительную схему. Однако, следует заметить, что эта схема не опробована в работе, а поскольку точные параметры импульсов искрообразования в каждом конкретном случае неизвестны, то нет абсолютной гарантии её работоспособности. Поэтому следует для наладки схемы на моторе позаимствовать образцовый тахометр, специально рассчитаный на применение с таким типом моторов (механический тахометр, прибор ТС-1, ИЛМ-1 и др.), с помощью которого контролировать показания налаживаемого ТХ-193. Если обнаружится, что в диапазоне малых оборотов показания ТХ-193 становятся равными нулю или резко занижены по сравнению с образцовым прибором, следует увеличить емкость конденсаторов С1 и С2 до уравнивания показаний приборов. Если подбором конденсаторов достичь результата не удаётся, следует уменьшать сопротивление резисторов R1, R2, помня, однако, что при чрезмерно низком их сопротивлении может нарушиться искрообразование.

Подключение тахометра ТХ-193 к трёхцилиндровым моторам полностью аналогично подключению к двухцилиндровым моторам с двухканальной системой зажигания. Дело в том, что системы зажигания трёхцилиндровых моторов всегда трёхканальные, независимо от того, контактные они или электронные. В каждом канале образуется один импульс искрообразования за один оборот коленвала. Таким образом, следует подать на вход прибора импульсы с двух катушек зажигания из трёх. При этом интервалы между импульсами будут неравномерные, что, однако, вполне допустимо в диапазоне частот вращения лодочных моторов и никак не сказывается на точности измерения.

Нет особых проблем и с подключением тахометра к четырёх и шестицилиндровым моторам. Однако, человеку, купившему столь дорогой зарубежный мотор, лучше упростить себе задачу и найти ещё немного денег на покупку специального прибора, рассчитанного именно на такой мотор.

Наибольшие же сложности подстерегают владельцев одноцилиндровых моторов. Их системы зажигания генерируют только один импульс за оборот коленвала, и второй взять просто неоткуда. Единственная возможность в таком случае избежать занижения показаний вдвое — это извлечь схему из корпуса ТХ-193 и попробовать увеличить чувствительность прибора регулировкой подстроечного резистора R7. Но пределов регулировки может и не хватить, поэтому лучше увеличить примерно вдвое ёмкость конденсатора С5, после чего подстроить резистор R7, сравнивая показания с показаниями образцового тахометра. Примечание

После написания этой статьи несколько владельцев «Вихрей-30» с магдино МБ-22 опробовали прибор ТХ-193 со своими моторами. К сожалению, импульсы зажигания, выдаваемые этим магдино, оказались слабыми и не обепечивали нормальной работы тахометра. Возможной причиной этого может быть слабое поле магнитов, шунтируемых стальным маховиком «Вихря». Для обеспечения работоспособности прибора пришлось вскрывать корпус прибора и увеличивать сопротивление резистора R2 входного делителя до 6. 8 ком. После этого тахометр нормально работал во всём диапазоне оборотов мотора. Возможно, что при подключении ТХ-193 к моторам других марок, имеющих алюминиевые маховики, доработки прибора и не потребуется. Убедительная просьба владельцам других моторов, подключивших ТХ-193, присылать свои отзывы.

Вы узнаете, как производить подключение тахометра 2106 правильно. Это один из важнейших элементов, при помощи которого производится контроль работы двигателя внутреннего сгорания. Для новичков он оказывает огромную услугу, так как трогание с места в горку нужно совершать при определенном значении оборотов (так учат в автошколах, причем очень полезные советы дают опытные водители новичкам). Впервые тахометры начали устанавливаться на автомобили ВАЗ 2103 – предшественник знаменитой «шестерки».

Как работает тахометр

А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания.

Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания.

Как подключается тахометр

Имеется несколько проводов, при помощи них осуществляется нормальное функционирование прибора. Толстый провод красного цвета соединяется с замком зажигания. А именно – с тем контактом, на котором появляется напряжение при повороте ключа. Белый провод включается в цепь питания подсветки приборной панели.

Не перепутайте, внимательно осматривайте провода, так как имеется еще белый с черной полосой. Он соединяется с «массой». Коричневый провод соединен с катушкой зажигания – с выводом «К+». Именно этот контакт производит считывание импульсов. Провод черного цвета подключается к регулятору напряжения генератора.

Серый с черной полосой провод соединяется с датчиком давления масла. Если вы решили установить тахометр ВАЗ 2106 в копейку, например, то необходимо учесть, что в приборе имеется еще несколько сигнальных ламп. Воспользоваться ими или нет – решать вам. Если есть необходимость только лишь в контроле числа оборотов, то вам потребуется только три провода – для подключения к массе, замку зажигания и катушке.

Если не работает тахометр 2106, то разбирать его практически бессмысленно. Помочь может только полная замена. Вряд ли вы сможете найти обрыв в головке, которая приводит в движение стрелку. Но нарушение целостности проводов подключения тахометра обнаружить можно.

Частые поломки тахометра

В том случае, если прыгает стрелка тахометра ВАЗ 2106, ищите неисправность в конденсаторе. Он находится в нижней части трамблера. Конденсатор либо пробит, либо контакт слабый. Если имеется механическое повреждение тахометра, то проще окажется заменить его новым. Стоит заметить, что прыгает иногда стрелка при высоких оборотах. Чаще всего причиной такого поведения является негодная аккумуляторная батарея.

Если же возникли неполадки с прибором, то вам потребуется знать, как устроена схема тахометра ВАЗ 2106, ведь придется проводить диагностику. Отключите провод от катушки и включите зажигание. Если неполадок нет, то стрелка будет лежать на нуле. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если она начнет медленно возвращаться к нулю, то можно сделать вывод о том, что имеется неисправность в конденсаторе трамблера.

Обратите внимание на то, что тахометр ВАЗ 2106 можно установить на инжекторные двигатели, но потребуется сделать небольшую модернизацию. Дело в том, что прибор считывает импульсы с катушки, а в инжекторных моторах работа тахометра осуществляется за счет датчика оборотов коленчатого вала. Поэтому чувствительный элемент необходим совершенно иной. Идеально подойдет замена головки с инжекторной семерки. Правда, работу по замене нужно проводить максимально аккуратно, чтобы не повредить устройство.

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства небольшая партия сошла с конвейера «ИЖ-Авто». Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

Замена тросика, Тюнинг, Как разобрать

Любой автомобилист желает, чтобы его машина выглядела наилучшим способом. Особенно это касается продукции отечественного автопрома. Многие стараются модернизировать спидометр ВАЗ 2106. Эта модель автомобиля достаточно проста в своей конструкции, поэтому самостоятельное вмешательство не составляет особого труда. Для того чтобы была выполнена замена спидометра ВАЗ 2106, сначала необходимо его снять.

Оглавление

Замена тросика
Тюнинг
Как разобрать
Как снять стрелку

Замена тросика

Замену гибкого вала привода спидометра ВАЗ -2106 выполняйте на подъемнике или смотровой канаве.

1. Демонтируйте панель приборов (см. «снятие и монтаж панели приборов»). Отпустите пассатижами зажим гайки наконечника вала, открутите гайку и отделите вал от спидометра.

2. Привяжите к гайке (за проушину для пломбы) проволоку.

3. Открутите гайку и отделите вал от редуктора привода спидометра.

4. Потяните за оболочку вал вниз и демонтируйте его с автомобиля ваз 2106, не вытягивая проволоку до конца. Отвяжите ее.

5. Поставьте новый упpугий вал привода спидометра (привязав к нему оставшуюся на автомобиле проволоку и втягивая в салон) в порядке, обратном снятию.

Замечание
Наконечник оболочки вала, который присоединяется к редуктору спидометра, снабжен защитным чехлом.
Перед установкой вала вытащите трос из оболочки и промажьте его на 2/3 длины смазкой Литол-24, начиная со стороны наконечника, присоединяемого к редуктору.

6. Осторожно заправьте на место защитный пыльник.

Замечание
При монтаже вала расположите его так, чтобы он не имел сильных перегибов (радиусы изгиба обязаны быть больше 100 мм). Предпочтительнее прокладывать вал по прежней трассе.

Тюнинг

Все достаточно просто. Нужно взять крышку коробки от компакт-диска, сверху следует положить железную шкалу спидометра, после чего по контуру железки нужно обвести острым ножом, так собственно вырисовывается на пластике форма и размер новой шкалы.

Далее аккуратно вырезается пластик по этому контуру. Царапать можно при помощи отвертки, резать ножом, пилить надфилем, основное – это получить в результате достаточно аккуратную форму, хотя некоторые недочеты все равно будет не видно. После этого в CorelDRAW нужно нарисовать шкалу, которая должна быть черного цвета, а деления, индикаторы и отверстия – белыми. После этого нужно прийти с этим в контору, где вам напечатают это на лазерном принтере на пленке (к примеру, это может быть фото центр). Когда напечатают, вы получите черный лист, только те места, которые были белые, останутся прозрачными. Сразу обращаем внимание, что нужно сделать белым также и отверстия для одометра, если это не учесть, то все нужно будет перделывать.

Далее полученную наклейку следует соединить с пластиковой формой из-под компакт-диска. При этом как вы будете клеить, не имеет значения, нужно только чтобы пленка не вздувалась и отверстия совпали. К примеру, можно использовать даже скотч.

С обратной стороны крышки нужно приклеить светофильтр, как вариант, можно в Кореле залить все синим цветом, и отдать на печать. В результате получится немного зеленоватое свечение. Уже представляете, какой будет новый спидометр ВАЗ 2106?

После этого нужно сделать белую шкалу. Причем цифры должны быть контурными. Для пробы можно печатать на простом принтере, тут главное добиться того, чтобы были контуры, а потом оригинал делаем в центре. Вот уже сама шкала готова, осталось только её поставить в любимую «шестерку».

Как разобрать

Инструкция

Изучите руководство по эксплуатации ВАЗ 2106. В нем указана схема строения приборной панели. Установите автомобиль на ровную поверхность. Лучше всего производить все процедуры в гараже. На случай плохой погоды у вас будет крыша над головой. Включите стояночный тормоз, чтобы зафиксировать автомобиль на одном месте. Откройте капот. Снимите минусовую клемму с аккумуляторной батареи. Так вы обесточите бортовую систему питания и избежите короткого замыкания. Откройте максимально передние двери. Если механизм не держит двери в таком положении, то вставьте какой-нибудь деревянный брусок между дверью и кузовом машины.

Выньте прикуриватель. Снимите все накладки с панели. Также необходимо вынуть крышку бардачка из пазов. Теперь найдите расположение всех саморезов, которые держат торпеду. Они могут закрыты заглушками. аккуратно отверните все болты. При этом постарайтесь запомнить какой болт откуда был выкручен. Это нужно сделать, так как болты могут незначительно отличаться по длине и диаметру. Ошибочное расположение при обратной сборке может нарушить резьбу гнезд. Также панель держат пластиковые защелки. Открутив все болты, возьмите панель по бокам и немного потяните сначала в одну сторону, а потом в другую. Она снимется с защелок.

Подтяните на пять сантиметров торпеду на себя. С тыльной стороны вы увидите связки проводов. Отсоедините клеммы, предварительно промаркировав их. Теперь ничто не держит торпеду. Выньте ее из салона через правую пассажирскую дверь. переверните лицевой частью вниз. Вы увидите корпусы приборов, которые прикреплены с помощью болтов. Открутите болты. Выньте колбу спидометра из разъема, предварительно сняв облицовочное кольцо спереди. Строительным феном аккуратно нагрейте края стекла. Герметик расплавится, и вы сможете снять стекло. Выполняйте эту операцию в перчатках. Со стекла и пластикового корпуса нужно аккуратно удалить остатки старого герметика. Пластиковой вилочкой аккуратно снимите стрелку. Далее открутите маленькие болты и разберите корпус.

Как снять стрелку

— Вынимаешь прибор, вытаскиваешь начинку, и пинцетом или плоскогубцами маленькими аккуратно стягиваешь.

— Для этого нужно развальцевать спидометр и снять стекло а стрелка снимется с небольшим усилием, только потом врать скорость (обороты) будет!!!

Схема подключения тахометра ВАЗ | 2 Схемы

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

не работает прибор, как его разобрать?

Поломка указателя скорости не позволяет водителю отслеживать, с какой скоростью движется автомобиль, что может стать причиной аварии или выписанным штрафом за нарушение скоростного режима. Причиной поломки может быть привод спидометра ВАЗ 2107, а также оборванный тросик. О спидометре, его устройстве, причинах неисправности рассказывается в статье. Также дается инструкция по ремонту и замене привода.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство спидометра

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.

Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

• неисправен счетчик;
• ослабли гайки крепления;
• обрыв гибкого троса;
• поврежден наконечник либо гнездо, в которое он вставляется;
• поломан привод или повреждено гнездо, через которое он соединяется с КПП;
• повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.

Электронный прибор проверяется путем тестирования приборной панели. Зажимаем сброс данных и выключаем зажигание. При вновь включенном зажигании стрелки на спидометре должны дернуться три раза. Если они остались неподвижны, это говорит о неисправности счетчика.

Инструкция по устранению неисправностей спидометра

Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.

Ремонт и замена привода

Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:

1. С помощью ключа на «13» нужно открутить болт на хомуте, благодаря которому крепится выхлопная труба к коробке передач.
2. Затем откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, с помощью которых поперечина крепится к кузову.
3. На следующем этапе необходимо опустить заднюю часть КПП так, чтобы шпильки могли выйти из отверстий поперечин.
4. Сместив КПП вправо, можно вынимать привод прибора из его посадочного места на картере.
5. Далее устанавливаем новое устройство и производим действия обратные снятию.

После ремонтных работ необходимо проверить устройство на работоспособность (автор видео — Евгений Александрович).

Замена троса

Для проведения процедуры необходимо приготовить следующие инструменты:

• отвертку;
• набор ключей;
• пассатижи;
• проволоку сечением 0,2-0,5 мм длиной около 2-х метров.

Фотогалерея «Снятие и замена тросика привода»

Процедура состоит из последовательности действий:

1. Отключается минусовая клемма от АКБ.
2. Сначала нужно разобрать панель приборов, точнее ее снять.
3. Чтобы отсоединить трос, нужно открутить гайку крепления.
4. Далее к его проушинам прикручивается проволока.
5. Затем отвернув гайку крепления тросика к редуктору, разъединяем их.
6. Вынимая тросик, следует проволоку оставить в машине.
7. Отвязав старый тросик, нужно привязать новый, смазав его предварительно литолом.
8. Затем с помощью проволоки вытягиваем новую деталь в салон авто.
9. Установка выполняется в обратном порядке.

По завершению ремонтных работ следует проверить, как будет работать счетчик.

 Загрузка …

Видео «Замена тросика спидометра»

В этом ролике показывается, как поменять тросик указателя на ВАЗ 2107 (автор видео – Алексей Романов).

Тахометр ВАЗ 2106 — важный прибор контроля (авто помощь)

Содержание статьи

Принципа работы тахометра

Подключение тахометра ВАЗ 2106

Неисправности тахометра

Такой прибор, как тахометр ВАЗ 2106, был интегрирован в щиток приборов «шестерки» по линии преемственности от автомобиля ВАЗ 2103, который увидел свет в начале 70-х годов ХХ века. До этого подключение тахометра в этом модельном ряду пришло вместе с новинками итальянского Фиата, который послужил прообразом вазовской «тройки».

Электромеханический тахометр ваз 2106 получил номенклатурное обозначение TX-193 и в своей работе использует принцип производства многократных измерений электрических сигналов напряжения, возникающих за единицу времени в низковольтной цепи системы зажигания. Штатная работа тахометра ВАЗ 2106 построена таким образом, что в силовой установке «шестерки» представляет собой 4-тактный бензиновый мотор с рядными 4 цилиндрами, за время одного кругового вращения ротора трамблера его контакты четыре раза проходят фазу замыкания и размыкания.

Это приводит к формированию за этот же период 4-х электрических сигналов разности потенциалов или 2-х за одно полное круговое вращение коленвала. Это позволяет отображать в показаниях прибора прямую пропорцию частотной характеристики вращения коленвала, которая связана с частотными характеристиками поступающих электрических сигналов.

Чтобы провести корректное подключение тахометра, нужно изучить, для чего предназначен каждый элемент исходной проводки. Рассмотрим этот вопрос подробнее:

Провод с белой изоляцией предназначен для соединения с подсветкой прибора.

Утолщенный провод с изоляцией красного цвета через предохранительный элемент интегрирован в цепь выключателя зажигания, куда приходит напряжение при позиции замка зажигания «включено».

Провод в белой изоляции с черной прожилкой служи для отрицательного контакта соединения с кузовной частью.

Контакт с коричневым проводом заведен на выводной разъем «К » бобины, именно эти импульс регулируют значение прибора.

Провод черного цвета находится в соединении с реле функционала зарядки АКБ, что находится справа в подкапотном пространстве.

Провод серой окраски с черной прожилкой связан с ДДМ, что находится слева, в подкапотном пространстве.

Непосредственно схема подключения тахометра не представляет сложности. Как правило, у таких устройств три выхода, один — от бобины, другой — от плюсового провода выключателя зажигания, а третий — от отрицательного контакта соединения с кузовной частью.

TX-193 представляет собой комплексное устройство с многими интегрированными элементами, поэтому электронный тахометр на ВАЗ 2106 поставляется в неразборном виде и разбирать его автолюбителям не стоит. Автолюбители, которые проводят тюнинг «шестерки», предпочитают устанавливать в качестве прибора, указывающего число оборотов силовой установки, светодиодный тахометр от западных производителей, который имеет респектабельный внешний вид.

Считается целесообразным проводить установку такого гаджета в специализированном ремонтном органе, где проводят ремонтные и профилактические работы с электроникой автомобиля.

При обнаружении неисправности тахометра ВАЗ 2106 ремонтные работы следует проводить в специальных ремонтных органах автомобильной электроники. При отсутствии таковых следует принять меры к приобретению нового указателя. При обнаружении неисправности тахометра нужно «прозвонить» проводку на том участке цепи, где он задействован.

Если дергается стрелка тахометра, то необходимо искать дефекты в таком порядке:

Осмотреть индикатор «Check» на приборном щитке, если он укомплектован таким девайсом. Если он не загорается, то ошибка обнаружена не будет.

Прозвание электропроводку не только по параметрам напряжения, но и крепления.

Часто дергается тахометр вследствие слабого крепления на прерывателе-распределителе или конденсатора. Возможно, кондер «пробит», что встречается чаще всего.

Протестировать систему электрооборудования. Иногда прыгает стрелка тахометра из-за незначительных дефектов в комплексе электрооборудования.

Если скачет стрелка тахометра после приказа ремонтных работ, возможно, необходимо настроить устройство и выставить «ноль».

Если в ВАЗ 2106 прыгает стрелка тахометра на большом ходу двигателя, то, скорее всего, срок службы АКБ подходит к концу.

Если при снятии проводки устройства из разъема бобины зашкаливает тахометр, то вероятно, проводка где-то замыкает на «массу». Если в дальнейшем при отсоединении провода из устройства снова тахометр зашкаливает, то, скорее всего, неисправна плата устройства. Если наступило окончание этого процесса, то дефект следует искать в конденсаторе прерывателя-распределителя.

При установке тахометра ВАЗ 2106 на инжекторный двигатель он работать не будет, поскольку он не интегрирован в ЭБУ транспортного средства. В этом случае необходимо аккуратно разобрать тахометр с «шестерки» и такой же прибор с Вазовской «семерки». Для того чтобы интегрировать его в схему работы ЭБУ автомобиля с инжекторным двигателя, надо поменять задние части этих приборов для того, чтобы этот прибор мог выполнять свои функции и считывать количество оборотов вращения коленчатого вала.

ТАХОМЕТР ОТ ВАЗ 2106 | OPPOZIT.RU | мотоциклы Урал, Днепр, BMW

Идея поставить тахометр от шахи появилась давно. Вот тока руки не доходили до того, чтоб этим заняться. Но всё же такой момент настал. Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Тахометр был вытащен из тачки знакомого, которую он отдал мне на разбор года три назад. Мотоциклами я тода не занимался и потому тахометр валялся в гараже. Руки до него дошли тока сейчас. Тахометр ТХ 193. У него имеется 3 разъёма для подключения:
+12 вольт, масса, вход с катушки зажигания (‘M’).

Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Решился переделать. Суть переделки заключается в замене конденсатора, который стоит в цепи амперметра.

Приступим к делу.

Для начала надо тахометр разобрать. Это не так уж и сложно (как оказалось) — сзади отвинчиваем три шурупчика. Затем, поддев металлическую оплётку, которая удерживает пластмасску, держащую стекло, снимаем их (оплётку с пластмасской и стеклом). Важно сделать это как можно аккуратнее, чтобы не испортить внешний вид прибора.
Итак, мы его разобрали. Теперь самое главное – заменить коденсатор. Какой? Вот этот:

Его ёмкость 0.22 мкФ. Для того чтоб тах не врал надо эту ёмкость увеличить в 2 раза. Есть 2 способа – либо искать кондёр на 0.44 мкФ, но таких нет((( Зато есть на 0.47 мкФ), либо к имеющемуся подпаять аналогичный кондёр ёмкостью 0.22 мкФ (как делал я). Кто какой способ выберет – дело личное. Для меня второй способ оказался проще в силу того, что у меня уже был аналогичный кондёр на 0.22 мкФ. Такие конденсаторы можно выпаять из старых мафонов, теликов и т.д.
После перепайки производим вышеперечисленные действия в обратном порядке.
Теперь про подключение. Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

ЗЫ: для более точных показаний их можно отрегулировать подстроечным резюком, находящимся на плате таха.
За фотки просьба карданами не бить, поскольку это вовсе не фотки, а отсканированный тахометр!

Тахометр ВАЗ 2106

Всех водителей можно поделить на опытных и новичков. И это относится абсолютно ко всем, будь то владелец Bently Contenental или же ВАЗ 2106. Большинство тех, кто за рулем уже не первый год, знает все о своем автомобиле. Новичкам же только предстоит детальное знакомство с его устройством.

Вернуться к оглавлению

Для чего нужен тахометр

Двигатель автомобиля ВАЗ 2106 очень чувствительный, а это значит, что переключение передач должно выполнять в самый подходящий, можно даже сказать, идеальный момент. И если опытный водитель может повысить передачу, прислушиваясь к работе двигателя, то новичку это пока недоступно. И тут ему поможет устройство для измерения количества вращений вала за определенный отрезок времени — тахометр. Этот датчик позволяет узнать подробности о крутящем моменте маховика и состоянии двигателя в целом.

Тахометр ВАЗ 2106 представляет собой большой круглый циферблат. Во время езды стрелка указывает водителю количество оборотов, чтобы он мог выполнить повышение передачи в нужный момент. Идеальный вариант для «шестерки» — 3000-3500 оборотов маховика. Тахометр еще и позволяет экономить бензин, так как передача, переключенная в нужный момент, не требует дополнительных затрат топлива на моментальное повышение мощности.

К сожалению, датчики оборотов коленвала «шестерки» очень быстро выходят из строя, и если стрелка тахометра прыгает и не показывает стабильное количество оборотов, вероятнее всего, оборудование стоит заменить.

Вернуться к оглавлению

Аналоговый или цифровой?

Обычно в ВАЗ 2106 установлен аналоговый прибор, где стрелка показывает число на шкале. Такой тахометр передает физическое вращение маховика, что не может быть точным показателем, поэтому на СТО часто выполняется замена стандартного варианта на цифровой.

Цифровое устройство выполняет формулярный подсчет оборотов с помощью небольшого процессора. В такой подсчет входят самые разные скачки оборотов маховика с учетом всех погрешностей и неточностей. Цифровой вариант прибора дает более полное представление о работе двигателя транспортного средства.

После того как все владельцы «шестерки» стали массово переходить на цифровые тахометры, аналоговые счетчики начали постепенно пропадать с рынка. Однако водители ВАЗ 2106, которые ценят классику, изящность и стиль, отдают предпочтение аналоговым вариантам прибора, так как стрелка на циферблате выглядит более солидно и винтажно. И речь идет не только об интегрированных в панель устройствах, но и об выносных датчиках вращения.

Вернуться к оглавлению

Подключение счетчика оборотов вала

Замена и подключение тахометра на ВАЗ 2106 выполняется легко, с этим справится даже новичок. Купив новенький тахометр к своей «шестерке», вы должны обратить внимание на проводку. Из устройства выходят 3 провода: коричневый, красный и белый с черной полоской. Подобная маркировка одинакова как для аналоговых вариантов, так и для цифровых датчиков.

Схема подключения тахометра такая:

1. Коричневый провод прибора подключается к катушке зажигания (К+). Импульсы именно этого устройства и будут управлять показаниями устройства.
2. Через толстый красный провод будет подаваться питание на датчик. Подключение производится через замок зажигания, предварительно обезопасив контакт предохранителем. Теперь ток из аккумулятора будет поступать к устройству.
3. Белый провод с черной полоской к «минусу», его необходимо соединить с «массой».
4. Теперь подключаем три вспомогательных провода. Схема такая: белый — к подсветке, черный соединяем с реле зарядки, серый с черным — с датчиком давления масла.

В какое место установить датчик на панели — это уже дело водителя. Жестких критериев здесь нет, главное, чтобы контакты тахометра не соприкасались с металлическими поверхностями. Если вы заметили, что на «предельных» оборотах маховика стрелка еле отрывается от «ноля», тогда, вероятнее всего, либо схема подключения нарушена и все нужно переподключить еще раз, либо же это производственный брак детали, и тогда требуется ее замена.

Схема подключения тахометра

Если в ходе эксплуатации в работе тахометра возникают какие-либо неполадки, необходимо провести диагностику для определения и устранения причин их появления.

Вернуться к оглавлению

Поломка датчика и его диагностика

Замена тахометра на «шестерке» выполняется чаще всего по причине поломки. Что же может служить такой причиной? Стоит отметить, что схема работы такого устройства непроста, а это значит, что ремонту тахометры обычно не подлежат. Если вы стали замечать, что такой счетчик показывает неправдивые данные или же вообще не реагирует на обороты маховика, тогда в первую очередь нужно обратить внимание на проводку и ее подключение.

Схема диагностики выглядит так:

1. Снимаем проводку и зачищаем контакты. Электрический ток может не проходить из-за окисления проводов, что делает работу тахометра невозможной.
2. Определяем, правильно ли выполнена схема подключения датчика.
3. Если тахометр по-прежнему плохо работает, проводится замена оригинальных кабелей на более универсальные, силиконовые. Они лучше проводят электрический ток и способны работать в любых условиях.
4. Далее проверяется качество подключения питания к замку зажигания с обязательной заменой предохранителя (чаще всего причиной неисправности и становится перегоревший предохранитель).

Если вы разбираетесь в электромеханике, можете проверить сопротивление силы тока или же осмотреть плату прибора, разобрав его.

Хотелось бы обратить внимание на предохранитель. Ни в коем случае не заменяйте его какими-то кусками проволоки или же монетками. Пусть лучше сгорит предохранитель, чем дорогостоящий тахометр.

Схема подключения, устройство и возможные неисправности

Для контроля оборотов двигателя используется тахометр ВАЗ-2106. Индикатор установлен на панели приборов, справа от спидометра. АвтоВАЗ не выпускал автомобили шестой модели с инжекторными двигателями, только в последние годы с конвейера ИЖ-Авто сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не используют тахометр — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать правила дорожного движения и не получать штраф).С помощью тахометра измеряется частота вращения двигателя — и это иногда полезно для новичков, которые еще не научились «чувствовать» работу двигателя.

Во время тюнинга устанавливаются красивые приборы, улучшающие внешний вид приборной панели. На шестерки устанавливались четырехцилиндровые двигатели. У них одна особенность — на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе датчик Холла работает как механический прерыватель.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

1. Левая клемма тахометра (красная) подключается к плюсу выключателя зажигания. В этом сила устройства — приходит только при включенном зажигании.
2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
3. Правая клемма тахометра сигнальная, окрашена в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе распределителя.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод подключается к замку зажигания. Питание подается, как и в предыдущем варианте, только при включенном зажигании.
2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
3. Управляющий провод (коричневый) подключается к клемме «K» катушки и контакту «1» электронного переключателя.

В обоих случаях к тахометру подключается шнур питания лампы накаливания, который необходим для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — у него всего три основных провода, остальные — вспомогательные. Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях.Его можно использовать для измерения скорости любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала распределителя происходит 4 замыкания и обрыва контактной группы. Другими словами, каждый оборот инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала генерируется всего два импульса. Следовательно, существует прямая зависимость между частотами вращения ротора распределителя и коленчатого вала.

Провода тахометра

В конструкции прибора есть не только указатель скорости, но и лампа давления масла.

Перед подключением тахометра к ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

1. Белый — предназначен для подключения к той части проводки, по которой подается напряжение для подсветки приборов.
2. Через красный провод и предохранитель на устройство подается питание. Причем напряжение на него подается только при включении зажигания.
3. Белый с черной полосой — привязка к массе автомобиля.
4. Коричневый — это сигнальный провод, по которому подаются импульсы напряжения с катушки.
5. Черный — предназначен для подключения электромагнитного реле индикатора зарядного тока. Реле установлено в моторном отсеке с правой стороны.
6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке обязательно соблюдать цвета.По привычке можно воспринимать черный провод как минус (ведь в большинстве случаев это так). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном выходе из строя):

1. Проверить цепь подключения к выводу «К» катушки зажигания. Если есть обрыв, отремонтируйте. Все работы должны производиться с отключенным полюсом аккумулятора.
2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это сбои, которые приводят к полному выходу устройства из строя. Чаще работает с перебоями.

Сбои

Очень часто бывает, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в подключении диагностического сканера и проверке системы двигателя.

В остальных случаях потребуется произвести следующие манипуляции:

1. Проверить проводку, уровень напряжения питания. Убедитесь, что нет обрывов цепи или следов окисления.
2. Убедитесь, что соединение с массой хорошее.
3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106. Если конденсатор сломан, просто замените его.
4. Провести диагностику системы зажигания, устранить дефекты.
5. В случае возникновения неисправностей после полной (или частичной) разборки, замены потребуется настройка. Для этого используйте переключатель микротомера на задней стороне, чтобы установить «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, нужно внимательно проверить все цепи его подключения. Чаще всего причина поломки — перегар предохранителя и обрыв силовых проводов.

Как отремонтировать двигатель ВАЗ 2106 у себя в гараже?

Общеизвестным фактом является то, что 2101 была первой моделью ВАЗа, за ней последовал универсал, затем седан 2103 и его модификация — 2106. Следует отметить, что он завоевал такую ​​популярность в России, что ни одна другая иномарка не была. мечтала, даже Toyota Corolla, выпущенная более 30 миллионов экземпляров, не смогла победить «шестерку».

Но, как бы ни была популярна и популярна эта машина, у нее есть недостатки, на которые, к сожалению, стоит отнести и ее двигатель.Теперь найти нужную запчасть несложно, поэтому ремонт двигателя ВАЗ 2106 проблематичным не назовешь. Как показывает практика, ресурс такого двигателя составляет около 60 000 км, после чего следует «капитал». К счастью, эта процедура не затрагивает все детали и компоненты автомобиля, но процесс все же очевиден.

Капитальный ремонт двигателя ВАЗ 2106 необходимо для удешевления при самостоятельных монтажных и демонтажных работах. Конечно, можно пойти и дальше, но не у каждого автовладельца в гараже, кроме машины, есть несколько станков для расточки цилиндров или полировки шейки коленвала.Конечно, для демонтажа и брака вам также понадобятся некоторые инструменты, некоторые из которых можно назвать уникальными и специфическими.

Ремонт двигателя ВАЗ 2106 для удобства затрат разделен на три этапа, среди которых нужно выделить разборку, дефект и замену деталей с последующей сборкой. Первый этап подразумевает полную разборку. При этом нужно помнить, что делать это нужно на чистом рабочем месте, потому что, например, пыль, которая может попасть в блок цилиндров, вскоре прилипнет к жирным поверхностям масла, а после сборки сведет все работы на нет. .Все детали следует тщательно промыть керосином, так как ни один уважающий себя специалист не займется грязным блоком цилиндров, полностью залитым мазутом. Кроме того, если «хвостовик» останется в двигателе, он начнет смываться чистым маслом и может забить всю систему смазки. Опять же все зря работают.

Ремонт двигателя ВАЗ 2106 подразумевает и дефектность. Для этого вам понадобятся несколько микрометров, набор щупов и штангенциркуль. Первый — измерить шейки коленчатого вала и шейки распределительного вала.Второй — цилиндры и опоры распределительных валов. Щупами также нужно определить состояние многих деталей (их список довольно длинный).

После определения износа деталей расточка цилиндров и шлифовка шейки коленчатого вала. Затем устанавливаются запчасти. Особое внимание стоит уделить качеству сборки, ведь оно напрямую влияет на ремонт двигателя ВАЗ 2106.

Тогда нужно заменить расходные жидкости. Особое внимание следует уделить масляному фильтру, в который перед установкой установить масло.После этого нужно убедиться в правильности сборки, проворачивая коленвал от руки с помощью изогнутого стартера. Вращение должно быть плотным. Если коленвал не провернуть, судьбу испытывать не придется — лучше еще раз разобрать двигатель. Понятно, что процедура не из приятных, но после повторной сборки, скорее всего, все заработает. Владельцам других моделей не стоит отчаиваться, ведь, например, капитальный ремонт двигателя ВАЗ 2109 практически такой же.

Двигатели ВАЗ 2106: особенности конструкции, описание, ремонт

автомобилей ВАЗ-2106 были оснащены моторами 100260.Кроме этого автомобиля они подходят и всем остальным классическим моделям ВАЗ от 2103 до 2107. Давайте разберемся, что такое двигатели ВАЗ-2106, как устроен двигатель, какие у него с ним проблемы, как отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производство двигателей на Волжском автозаводе началось в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125 000 км, однако это только паспортные данные.Практика показывает, что двигатели ВАЗ-2106 способны проходить от 200 тысяч км и выше. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 — бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные — инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент составляет 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100км пробега. По бездорожью можно ездить немного экономичнее. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты составляют около 10 литров. Двигателям для эффективной работы необходимо не только топливо, но и моторные масла — агрегат расходует 0,7 литра смазочной жидкости на каждые 1000 км пробега. Залейте в агрегат 3,5 литра масла.

Отличительные особенности

Двигатели ВАЗ-2106 — вполне удачное завершение предыдущей модели.В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего полезного объема. Особое внимание при разработке и производстве инженеры уделили повышению качества камеры сгорания. Благодаря доработкам и модернизациям родился блок цилиндров 10002011.Других отличий от базовой конструкции в данном агрегате, кроме диаметра, нет.

В ходе технологических процессов производства инженеры и специалисты присваивают каждому блоку цилиндров определенный класс. Теперь вы можете выбрать пять или более из этих классов. Они отличаются на 0,01 мм. Этим классам присвоены символы — A, B, C, D, E. Чтобы узнать, к какому классу относится конкретный агрегат, достаточно заглянуть под движок. Буква указана внизу основания. Головка блока с индексом 21011-10005011-10 осталась без изменений.Чтобы скорректировать общий размер цилиндров, разработчикам и инженерам пришлось применить новые прокладки ГБЦ.

Что касается стандартных и принятых во всем мире поршней, то поршни имеют много схожих характеристик. В этом двигателе использовались детали поршневой системы от агрегата 21011. Номинальный диаметр этого поршня по паспортным данным 79 мм.

Новая модификация двигателя имеет специальные цилиндрические колодцы. Также увеличились объемы. В процессе работы на каждом участке поршень нагревается более равномерно и не сразу, а постепенно.Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные терморегулирующие пластины. С 1990 года силовые агрегаты комплектовались карбюраторами «ОЗОН» 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для этой модели имеют определенные особенности, которые необходимо учитывать при использовании автомобиля. Рассмотрим, как правильно эксплуатировать этот двигатель. Также перечислим типовые неисправности.

Предварительный нагрев

Чтобы силовой агрегат мог работать долго, с ним нужно быть осторожным. Итак, любой механизм, прежде чем начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам. Как понять, что можно начинать движение? Мотор может стабильно работать на холостом ходу.

Распредвал

Работа двигателя ВАЗ-2106 имеет еще одну особенность. В процессе эксплуатации наблюдается повышенный износ распредвала.Об износе детали водитель может узнать по характерному стуку на холостом ходу.

Его будет слышно даже при закрытом капоте и в салоне автомобиля. Чтобы предохранить распредвал от преждевременного и интенсивного износа, необходимо регулярно регулировать клапаны.

Замена масла

Если вы нарушите правила производителя и не замените моторные масла вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не заливайте дешевые и некачественные масла.Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. Цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем он, можно сказать, что клапаны или кольца вышли из строя. В этом случае в первую очередь нужно измерить компрессию, а потом уже искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, но не греется в штатном режиме, владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. Может образовывать воздушную пробку.

Двигатель torit

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная. Иногда вместо четырех цилиндров всего три. На это есть несколько причин. Итак, чаще всего все виной всему ненастроенные зазоры клапанов или прогорание клапана. Вертел также возникает из-за горячей охлаждающей жидкости. Популярная причина — некачественное топливо в баке, неисправный карбюратор, неисправность системы зажигания.

Выхлоп из выхлопной трубы

Дымящийся двигатель требует капитального ремонта. Причина — необратимые нарушения в работе сальников или маслосъемных колец. Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор — для этого на пару секунд включите свет.Чтобы двигатель не заглох, перед запуском выжимают сцепление. Дело в том, что трансмиссионное масло в коробке передач слишком густое и нужно время, чтобы снова стать жидким. Зимние масла не вызовут таких проблем.

Стартер запускается только при выжатом сцеплении. Чтобы мотор не глохнул, тяни всасывание. Отпускать его следует как можно медленнее, так как двигатель прогреется и обороты двигателя ВАЗ-2106 упадут до холостого хода.

Периодически нажимайте и отпускайте педаль акселератора, чтобы смазка подавалась к компонентам двигателя и механизмам.Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты — слесарные и измерительные инструменты. Процесс сборки лучше доверить специалистам, однако многие автомобилисты собирают эти моторы самостоятельно.

Для разборки корпуса ГБЦ и маховика необходимо иметь определенный опыт или обратиться в СТО. Особые навыки требуют разборки пальцев.Также для того, чтобы провести капитальный ремонт, необходимы диагностические навыки. Завершаются ремонтные работы по установке двигателя ВАЗ-2106 обратно в автомобиль.

Вывод

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106. Мотор слабоват, поэтому на данный момент тюнингом и доработкой этого двигателя занимаются многие автовладельцы. Частым видом тюнинга является установка 16-клапанной головки агрегата. Это позволяет увеличить мощность на 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей.Некоторые устанавливают турбокомпрессор, но это очень дорого.

Запчасти на Лада Нива 4х4 | Тахометр, Тахометр для Лада 2103, 2106, 2121 Нива

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Сумасшедшая гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Лада Нива Tool Shop

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Как заменить трансмиссию на ВАЗе?

Коробка передач — важнейший элемент любого автомобиля. Это необходимо для получения максимально эффективной работы двигателя и желаемой скорости движения в различных дорожных условиях. В этой статье мы узнаем, как заменить коробку передач на ВАЗ 2106.Нравится, в каких случаях его заменяют и как снимают.

Зачем менять коробку передач

Причины замены коробки передач на автомобиле довольно небольшие, но обычно они являются весомым аргументом при ремонте силового автомобиля. В первую очередь замена КПП проводится при серьезных неисправностях, которые связаны с широким нарушением его работоспособности.

Еще одна причина замены КПП — улучшение ее работы.Всем любителям «Жигулей» известно, что ВАЗ 2106 выпускался в нескольких модификациях, укомплектованных 4- и 5-ступенчатыми коробками передач. Те водители, которым досталась «шестерка» с 4-ступенчатой ​​коробкой передач, уже четко заметили ее существенные недостатки при движении по трассе, поэтому меняют этот элемент на более совершенный аналог — 5-ступенчатую трансмиссию.

Так или иначе, процедура замены КПП выполняется одинаково, вне зависимости от причин замены. Ниже будет подробная инструкция по замене КПП.

Как снять коробку передач на ВАЗ 2106?

Для начала установите автомобиль на смотровую яму, включите нейтральную трансмиссию и установите под колеса противотактные упоры. Не забудьте позаботиться об освещении, оно вам понадобится. Для этого рекомендуется использовать переносную осветительную лампу. Также подготовьте стандартный набор инструментов.

Перед тем, как произвести снятие КПП, необходимо демонтировать все, что мешает ее снятию.Для этого отсоедините минусовой вывод аккумуляторной батареи и потяните фонарь заднего хода на КПП.

Не забывайте. К работе это не имеет никакого отношения, но вес коробки значительно облегчит. И это пригодится вам при снятии.

Следующий в очереди — рычаг переключения передач. Он находится в машине. Чтобы его снять, нужно снять декоративную накладку, открутить четыре винта крепления специальной металлической пластины, вытащить защитный чехол и отпустить специальными кусачками.После этого оттуда выводится рычаг и снимается вместе с пластиной. Далее откручиваем трос привода спидометра и подвешиваем, чтобы он не мешал.

После этого от привода сцепления. Для этого откручиваем трубку от штуцера, и ставим пустую бутылку. Выкрутите пробку сцепления и снимите ее с зацепления с КПП. Далее снова спускаемся в яму и откручиваем приемную трубу. Дело в том, что он будет мешать демонтажу и тогда увеличивает вероятность его повреждения при работе.Именно поэтому его рекомендуется просто демонтировать.

Последнее, кроме коробки передач. Поднимите одно из задних колес и установите корпус на жесткую опору, например, фукен или двойной штабель кирпичей. С помощью отвертки снимите фиксирующий ус, расположенный на переднем корпусе карданного вала. Этой же отверткой сдвиньте этот сальник обратно. Далее с помощью гаечного ключа или лыжного ключа снимите гайки крепления поперечины и снимите ее. Наверняка вам будут мешать детали выхлопной системы.Если не получается снять перекладину, то демонтируйте все мешающие элементы. После этого выведите его из шлицевого соединения, которое крепится с помощью эластичной муфты.

Теперь вам понадобится помощь партнера. Первым делом открутите крепление коробок передач, затем ваш партнер должен удержать его от падения, а вы в это время откручиваете болты крепления cppon к двигателю. Как только все болты откручены, снимаем коробку обратно и вытаскиваем ее первичный вал из подшипника коленчатого вала.

Как установить новую коробку передач?

Как только старый удалим. Сообщите место подключения двигателя к КПП. В обязательном порядке следите за проверкой сцепления. Если его необходимо заменить, сделайте его лучше прямо сейчас, чтобы избежать этих трудностей в будущем.

С помощью партнера установите новую коробку передач и вставьте ее в двигатель. Стоит отметить, что одной из самых сложных процедур является вставка первичного вала коробки в задний подшипник коленчатого вала, поэтому вам потребуется немало физических сил и немного терпения.После того, как коробка предоставлена, подтягиваем вязальные гайки к двигателю.

Установите поперечину и затяните ее. Теперь коробка надежно закреплена. В это время уже можно вешать отдельные элементы. К ним относятся: привод спидометра, контакты фонарика заднего хода и привод сцепления. После того, как вся эта «мелочь» установлена, можно ставить на место карданный вал. Для этого вставляем его в прорезь эластичной муфты и фиксирующий сальник одеваем. Далее отверткой и переходником подогнать металлический ус к сальнику.

Заключительный этап — установка перекладины и ее затяжка. После этого можно установить выхлопную систему и подключить клемму АКБ

.

Как снять панель приборов на ВАЗ-2109

Устройство салона ВАЗ-2109 зависит от года выпуска машины. В любом случае демонтаж панели — очень кропотливая работа, на которую полагается достаточно времени. Разберемся, как на ВАЗ-2109 снять высокую или низкую панель приборов.

Удаление нижнего варианта

Низкая панель приборов используется на некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть кабины, то проделайте работу так:

1. Первым делом снимаем 3 ручки переключения режимов печки.
2. Снимите ручку управления, просто подув — слегка потяните на себя.
3. С обеих сторон откидной створки снимите крепление декоративной накладки, затем переместите на себя.
4. Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему есть еще один провод, который нужно отсоединить.
5. Выключатель аварийного освещения De-in и подсветка прикуривателя.
6. Теперь можно приступить к снятию проводки прикуривателя и декоративной накладки с плиты.
7. На пульте управления печкой вы увидите 4 крепежа, которые нужно демонтировать.
8. Далее снимаем 2 крепления с панели приборов.
9. Снять козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с помощью комбинации инструментов.
11. Открутите фиксатор спидометра и отсоедините его от троса привода.
12. На панели приборов найдите блок с белыми проводами и отключите его от питания.
13. Найдите эконометрический фитинг и снимите с него шланг. После этого можно удалить штифт.
14. Затем отсоедините спидометр от троса, с помощью которого снимаются показания прибора за сутки.
15. Отсоедините красную проводку от источника питания.
16. Потяните за ручки переключателя гидрокорографии и освещения.
17. Отвинтите две крепежные гайки, которые находятся у гидрокорографического патрубка и рядом с переключателями подсветки приборов.
18. Снимите рулевое колесо вместе с переключателями, которые находятся под ним.
19. Снять силовые накладки с замка зажигания можно только в том случае, если перевести ключ в положение 1.
20. С рулевой колонки снимаем 2 крепежа и столько же гаек.
21. Снимите рулевую колонку вместе с замком зажигания.
22. Потяните за ручку всасывания, чтобы снять ее с упора. Эта тяга удерживает два снимаемых крепежа.
23. С левой стороны и внизу панели приборов открутите болты. Проделайте то же самое с правой стороной.
24. Внутри бардачка еще одно крепление, которое нужно открутить.
25. Снимите последние крепления и аккуратно снимите панель.

Теперь вместо нее можно поставить новую торпеду или проводить плановые ремонтные работы.

Как снять высокую панель типа

Если у вас на ВАЗ-2109 установлена ​​высокая модель панели, то действовать нужно иначе:

1. Сначала снимите рулевое колесо, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите сцену и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух шурупах.
4. Снимите пепельницу и прикуриватель.
5. Потяните ручку управления вентилятором.
6. Патти отверткой демонтировать декоративные ручки управления отопителем салона.
7. Будьте осторожны, снимая провода силовых проводов, идущих к выключателю печки и к лампе регулировки нагрева.
8. Снимите ручки приборов фар и блок управления освещением панели приборов.
9. Поверните эти регуляторы к торцевой головке и осторожно вставьте их внутрь.
10. Снимите дефлекторы воздуха, продув левое и правое боковое стекло, а также снимите крепеж, который находился под ними.
11. Выключатель света аптеки Слепите отверткой и потяните за провод, отключите его от источника питания. Верните блок обратно за пластиковую деталь.
12. Снимаем магнитолу или штатную магнитолу, после чего откручиваем центральное крепление декора.
13. По краям декоративной накладки расположены защелки, которые нужно будет отжать, чтобы сдвинуть вверх для снятия декоративной части торпеды.
14. Отсоединить питание от прикуривателя, ламп подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отключив их от проводки. После этого обесточьте переключатель обогрева заднего стекла и противотуманных фар.
16. Снимите крепеж и снимите панель приборов, открутите центральный винт на спидометре и отсоедините его от тросов. Де-во щит.
17. Выключите и снимите замок зажигания, отсоедините от источника питания управления воздушной заслонкой.
18. Отключить подсветку отсека подсветки под личными вещами.Снимаем оставшиеся крепления слева и справа, снимаем панель.

Панель приборов ВАЗ 2106 Описание. Улучшение внешнего вида Торпеда «Шестерка»

5 лет назад

Добро пожаловать!
Панель приборов — она ​​занимает очень важное место в салоне автомобиля, потому что если бы ее не было, как бы вы узнали, сколько машина едет, какова температура двигателя I.T.D. О том, как заменить приборную панель на автомобиле «ВАЗ 2106», читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, нам нужно сохранить проход и два отверстия, а также вам может понадобиться основной набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете щиток приборов на своей машине? (Ответ пишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только приборы или переключатели, используйте специальную заменяющую статью, озаглавленную: «Замена инструментов панели» !

Снятие:
1) Сначала, опрокинув руки, отверните пять винтов, которые крепят верхнюю и нижнюю часть рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт, которым кожух крепится к рулевому переключателю, его тоже нужно отвернуть, но только аккуратно!

2) После затяжки всех язычковых винтов снимите нижнюю, а затем верхнюю часть кожуха рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого нужно отвернуть гаечным ключом две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко опускается вниз, так что при откручивании гаек не получается удержать ее рукой. Когда ваш щиток приборов установлен, то в этом случае, прежде чем начинать закручивать гайки крепления компенсатора обратно, сначала проверьте легкость вращения руля, а затем закрутите гайки!

Примечание!
Вторая гайка, которая выползла компенсатором, расположена точно так же, но только с правой стороны!

3) Далее с помощью сразу двух плоских отверток зачистим низ панели в местах крепления с помощью кронштейна к торпеде.После филиалов потяните панель на себя и в результате снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего через специальные отверстия вдавить скобы крепления панели. В том случае, если эти отверстия закрыть облицовкой облицовочной пленкой, то эти отверстия легко найти на том месте, куда будет подана пленка, а после тщательного нахождения с помощью шитья можно будет снять пленку до не закрывайте эти дыры.

А если у вас нет отверстий, то как описано в начале этого пункта снимите панель, то есть найдете отверткой внизу и потянув на себя!

4) Когда панель снята, возьмите в руки Passatia и с их помощью с обратной стороны инструментов, которые установлены на панели (сначала со спидометра), открутите гайку наконечника троса и затем отсоедините наконечник троса от спидометра.

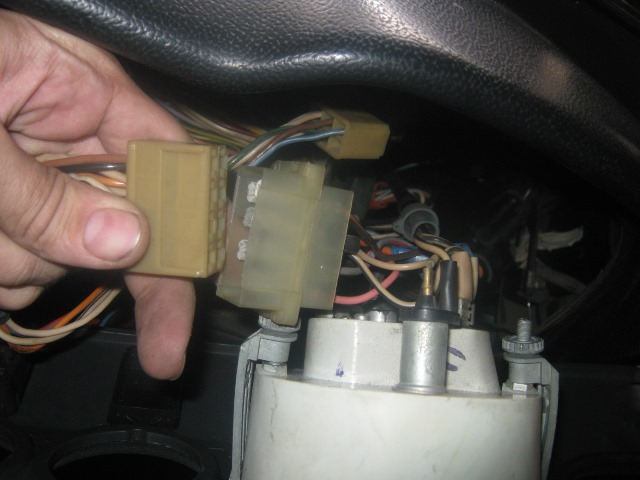

5) Теперь для удобства возьмите панель себе, а потом сделайте метку на каждом разъеме.Когда метки сделаны, разъедините все разъемы между собой и в результате полностью снимите панель приборов с автомобиля.

Установка:
1) Установка нового щитка приборов происходит в обратной последовательности.

Примечание!
Всегда помните, когда дойдете до окончательной установки новой панели! Сначала установите верхнюю часть панели, и только после нажатия на нижнюю часть надрежьте ее.

Подробнее о том, как установить приборную панель, смотрите в видеоролике, который находится ниже!

Дополнительный видеоролик:
Не понимаете, как установить щиток приборов на свое место? Тогда просмотрите это видео, в котором все будет подробно показано:

ВАЗ-2106, несмотря на множество новых современных моделей автомобилей, по-прежнему пользуется значительной популярностью среди отечественной техники.В зависимости от возраста автомобиля владельцам таких машин приходится прибегать к разным видам тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцам ВАЗ 2106 всегда хочется иметь красивый и ухоженный салон

К, автовладельцы сталкиваются с проблемой Торпеда Торпеда ВАЗ-2106, так как она не отличается существенным совершенством и является первым элементом, на который обращают внимание салон автомобиля.

ВАЗ-2106 Варианты поворота

Tuning Torpeda Sisters имеет несколько версий.

Возможна замена штатной торпеды, подходящей по размеру изделия, от современной модели автомобиля. Такой способ апгрейда проще всего сделать своими руками, однако стоимость новой торпеды может оказаться не по карману.

Следующий вариант переделки торпеды — покраска жидкой резиной. Не требует значительных финансовых вложений. Минус такой модернизации — братство живописи. Уже примерно через год нужно снова красить изделие.

Самый эффективный способ трансформации торпеды — ее буксировка. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается износостойкостью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Транспортировка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше. Работа требует ухода художника и навыков кройки и шитья, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала необходимо снять изделие, полностью разобрать его, обезжирить и обработать наждачной бумагой. Следующий этап — нанесение разметки на торпеду. Важно определиться, где делать швы, чтобы они были менее заметны. Далее выполняется торпеда флишелин, которую и дальше будем использовать как образец. Флизелин — полупрозрачный материал, что позволяет без труда переносить на него заранее сделанную разметку. Удалите флизелин и получите чехол, максимально повторяющий изгибы продукта.Теперь осталось на разметке вырезать ее и с капризным сантиметром перенести выкройку на кожу для вышивания. При шитье очень важно использовать прочные качественные нитки. На готовом изделии с внутренней стороны места швов важно расправить и зашить, чтобы швы были менее заметны.

Теперь осталось только одеть на торпеду пришитый чехол. Для этого нужно специальным клеем обработать невольную сторону крышки и торпеды. Далее аккуратно одевается чехол на торпеду и с помощью ролика катится по поверхности.Изысканные места обработаны феном для более плотной посадки. Модернизированную торпеду в обратном порядке необходимо собрать и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации «Торпеды» занимает тюнинг устройств автомобиля. Отечественные машины УАЗ отличаются неприглушенной панелью приборов. ВАЗ-2106 может выполняться по нескольким направлениям. Во-первых, тюнингу подвергается щиток приборов, во-вторых, модернизации необходимы и сами приборы приборов.

Для улучшения вида приборки можно использовать специальные накладки, для установки которых необходимо демонтировать часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и обработать наждачной бумагой. Аналогичным образом обрабатывается специальная вагонка. Затем поверхности, которые необходимо загрунтовать, обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно установить на место, если не трансформировать приборы и датчики. Если инструменты также подлежат настройке, то сборку следует отложить до тех пор, пока элементы настройки не будут полностью готовы к работе.

Тюнинг щитка приборов ВАЗ-2106 включает не только эстетическую сторону переделки, но и практическую. ВАЗ-2106 имеет тусклую панель приборов, что может быть небезопасно в темное время суток. Светодиодный тюнинг тюнинга ВАЗ-2106 часто используется для улучшения типа и повышения безопасности. Параллельно с помощью самоклеящейся пленки, маркеров и красок для стрелок обновляется тип техники, добавляется контраст. Если устройства на устройствах уже потеряли свой вид, их также можно заменить, распечатав новые из Интернета.Для улучшения типа устройств и датчиков можно добавить к ним светодиодные элементы, которые улучшат видимость приборов в темное время суток.

Особое внимание при модернизации важно уделить Спидометру ВАЗ-2106. На приборной панели расположены спидометр и тахометр, которые показывают скорость автомобиля и количество оборотов мотора. Демонтаж спидометра немного сложнее других элементов. Для того, чтобы вытащить спидометр, замки панели приборов и приборка незначительно прижимаются к себе.Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия. После разъединения креплений трос механизма суточного километража аккуратно снимается.

Настройку спидометра можно проводить аналогично всем приборам с помощью светодиодов, шкал и стрелок. При необходимости можно заменить трос спидометра и привод на новые изделия. Замена производится на подъемник или яму. Так же как некоторые автовладельцы выпускают спидометр с электронной опцией, то трос спидометра будет лишним, его придется демонтировать.Для крепления электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Согласно схеме подключения новинки проводится дополнительная пайка. При установке плюс тахометр и спидометр важно соединить вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Подведем итоги

Тюнинг ВАЗ-2106

— понятие распространенное среди владельцев отечественного сеста.Процесс модернизации панели приборов и торпед автомобиля может быть проведен без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

Для того, чтобы выполнить тюнинг панелей приборных панелей ВАЗ 2106, значительных усилий не потребуется, однако придется уделить определенное время и достаточно серьезное внимание. Процесс начинается с демонтажа торпеды, расположенной под панелью.По окончании этой операции будет произведен необходимый обзор приборов и подключенного к ним проводника. Новые устройства можно приобрести в магазинах соответствующей направленности или изготовить своими руками.

Создание циферблатов циферблатов устройств, имеющих белый цвет, не представляет абсолютно никакой трудности. Для этого нужно посмотреть сайты соответствующей тематики, выбрать понравившийся образец и распечатать его на бумаге, вырезать и в нужных местах проделать дырочки.Надменные указатели, для создания эффектного контраста можно раскрасить в темные тона, используя лаки и краски нужной тональности.

Чтобы приборная панель имела благородный вид, секции заменителя кожи можно натянуть на корпуса инструментов. Процесс выглядит следующим образом. Поверхность панели следует тщательно очистить, затем нанести на нее слой клея, затем прикрепить кожзаменитель и дать клею возможность высохнуть. После полного высыхания клея лишние края отделки необходимо подрезать.

Отличным решением при проведении тюнинга приборной панели станет использование светодиодных источников света. Для обозначения небольших устройств один светодиод можно использовать для тахометра, а для спидометра — два.

Прежде всего, перед началом работы следует подготовить необходимые инструменты и материалы:

• отвертка обыкновенная, отвертка фигурная и отвертка с загнутым концом;
• ножницы обыкновенные и медицинские;
• треугольный и закругленный напильник;
или
• плоскогубцы Пассати;
• болгарка;
• паяльник электрический;
• принтер;
• маркер черный, по возможности на водной основе;
• лезвие;
• бесцветный лак;
• самоклеящаяся цветная пленка;
светодиодов
• в необходимом количестве;
• 1 лист клейкой бумаги
• красный лак для ногтей.

Порядок разборки панели ВАЗ 2106

1. Открутите винты крепления торпеды в двух местах.
2. Защелки распределителя размещены внизу панели, снимаем.
3. Отсоедините инструментальный провод от панели и пометьте их соответствующими бирками.
4. Снять приборную панель.

Разборка приборов и датчиков

1. Снимите приборы на панели и разложите по назначению.
2. Демонтируйте существующие датчики и разложите их по назначению.
3. Снимите стрелки тахометра и спидометра с помощью медицинских ножниц. Для этого необходимо слегка раскрыть ножницы, вставить их на оси стрелки и осторожным движением извлечь.

Подготовительные работы

1. Если старые весы требуют зачистки поверхности, это необходимо сделать.
2. Если старые весы непригодны для дальнейшей эксплуатации или есть желание заменить их, вам следует найти образцы весов на соответствующих сетевых ресурсов, выберите соответствующий вариант, затем распечатайте шкалу на принтере.
3. Выполните ламинирование листа бумаги с изображением шкалы, после чего вырежьте саму шкалу.
4. Сделал, аналогично, наклеил шкалу поверх старой, предварительно проделав необходимые отверстия в нужных местах.
5. Чтобы создать эффектный контраст между шкалой шкалы и стрелкой инструмента, ее стрелки необходимо покрыть красным лаком.

Основные работы

1. Подсчитайте количество самоклеющейся бумаги из древесной бумаги, вырежьте ее и сохраните панель, чтобы закончить панель.
2. Вырежьте отверстия под приспособления и их края для обработки лезвия.
3. Вырежьте отверстия для соответствующих кнопок и их краев, также обработайте лезвие или дисковый суппорт.
4. Обработайте черным маркером отверстия на ободах инструментов, затем покройте их бесцветным лаком.
5. Установить все приборы и датчики на панель приборов.
6. Ободья инструментов надежно сжимают плоскогубцы или проходы.

Заключительная часть работы

1. Для создания рассеянного света округлую часть светодиода можно просушить на точильном станке.
2. Для того, чтобы свет от светодиодов был ярким, их вековая поверхность должна быть отполирована войлочным кругом.
3. К светодиодам нужно добавить резисторы.
4. Заменить старые лампы, созданные на светодиодные источники освещения.
5. Собрать панель и установить на место

Со временем панель ВАЗ 2106 может потемнеть, потерять блеск или потрескаться. О том, как выйти из этого положения, поговорим в статье.

Если торпеда ВАЗ 2106 не в лучшем состоянии, то у вас 4 практических выхода:

1. Заменить панель на новую.Вариант не самый дешевый, но надежный. Вы гарантированно получите отличный результат, только стоимость может вас огорчить, часто за голое панно просят до 90 долларов … а торпеды последних изданий не отличаются блеском и свежестью, присущей старым, заводские панели.
2. Шпокинг и покраска. Это можно рассматривать как вариант, но я знаю, что это не стойкий эффект, панель сильно рано или поздно трескается на месте ремонта.
3. Перетяжка кожаной панели.Вариант зачастую не самый дешевый, и его сложно выполнить своими руками (я имею в виду качественный питер), а если прибегать к услугам мастерских, да и вообще.
4. Применить облицовку панели. Об этой версии поговорим ниже

Установка накладки торпеды на ВАЗ 2106

Торпеду желательно снять с автомобиля, так как это значительно упростит процесс установки накладок и сделает его намного лучше.

Во-первых, необходимо обезжирить поверхность как самой торпеды, так и обшивки, сделать так, чтобы торпеда аккуратно потеряла антисиликон, который используется при покраске авто.Чтобы улучшить сцепление клея с поверхностью, я бы рекомендовал натереть поверхность наждачной бумагой, при этом вы будете протекать, за что клей легко схватится. Если все в порядке, то нанесите грунт на пластик, я использовала грунт от Mobijel.

Спасибо за подписку!

Спустя полтора года могу сказать, что накладки в цвете не изменились, глянец тоже не пропал, только немного от высокой температуры деформировалась панель приборов…

1975 играет важную роль в истории автомобильной компании ВАЗ. Именно тогда, 40 лет назад, с конвейера завода сошла первая «шестерка». С тех пор автомобиль пользуется большой популярностью, владельцы ВАЗ 2106 создают многочисленные клубы, и многие водители утверждают, что не променяли бы свою «ласточку». Рассмотрим способы выполнения тюнинга приборной панели car legend своими руками.

1

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так много деталей, которые можно поменять.Внутреннее убранство салона довольно скромное, никаких высокотехнологичных «излишеств». Но если кататься на машине ночью, то это сразу бросится в глаза, так как отсутствие яркой подсветки панели приборов машины. Чтобы исправить этот дефект, подумайте о тюнинге салона, установив световые шкалы и изменив цвет и интенсивность подсветки датчика.

Для начала работы нам потребуются такие детали:

• белые приборные панели;
• 3 диода для больших устройств и один для небольших датчиков;
• картриджи для светодиодов;
• специальная самоклеющаяся пленка;
• проводка.

Перед началом работ демонтировать панель щитка приборов шестерен. Получаем доступ к датчикам и убираем все указательные стрелки, начиная с тахометра. После этого откручиваем 2 маленьких болта и снимаем шкалу. Чтобы снять стрелку спидометра, открутите болты и поверните левую шкалу. После этого стрелка прибора немного опускается и начинает колебаться. Как только он окончательно станет депутатом, это положение нужно будет отметить маркером. Все это необходимо для того, чтобы затем спидометр показывал правильную скорость.

После того, как мы убрали все весы, можно переходить к их зарплате. Для этого возьмите новые детали белого цвета и приклейте их поверх обычных. Поскольку цвет шкалы фона будет сливаться со стрелками, последние нужно выделить краской другого оттенка.

Чтобы сделать подсветку панели приборов интенсивной, нам потребуется снять светофильтр. После этого приступаем к установке светодиодов в салон ВАЗ 2106. Для этого используем металлические заглушки, которые нужно нагреть и установить по бокам панели.Если в вашей машине есть устройства с корпусом темного цвета, то их лучше всего зажечь. Для этого используйте самоклеящуюся пленку белого цвета.

На завершающем этапе настройки панели «Шестерка» приступаем к подключению светодиодов. Для этого воспользуйтесь проводами и подключите их к основной проводке автомобиля.

Таким образом удалось изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, освещение салона машины теперь стало намного более интенсивным, что вы обязательно должны делать, когда едете ночью.Кстати, подобным образом можно выступить, что тоже очень популярно у россиян.

2

В салоне каждой машины есть торпеда. В машинах зарубежного производства эти элементы кабины достаточно функциональны и имеют привлекательный внешний вид. К сожалению, этого нельзя сказать о торпеде ВАЗ 2106. Эта часть Six Salon была полностью примитивной, из-за чего многие водители вынуждены прибегать к тюнингу этой составляющей.

Среди наиболее распространенных вариантов модернизации Торпеда ВАЗ 2106 можно выделить замену штатной детали на современную.Установка новой панели способна сильно изменить автомобиль и сделать его эксплуатацию более комфортной. Основным минусом этого способа можно назвать немалую стоимость новой торпеды. Итак, покупка деталей обойдется владельцу машины в 5-6 тысяч рублей.

В случае нехватки денег на покупку новой панели в салон «Сикстерс», водитель может уйти другой и просто поменять ее цвет. Материалом для покраски часто служат многие из нас, которые красят кузова автомобилей во многих мастерских.Этот вариант достаточно прост в исполнении и не требует значительных финансовых вложений. Минус этого метода — недолгие сроки, так как через полгода придется красить торпеду ВАЗ 2106 на покраску.

Третий способ улучшить детализацию — перетянуть ее поверхность искусственной кожей. Такой вариант сделает кабину автомобиля намного лучше. Однако не все драйверы могут выполнить подобную настройку самостоятельно. А в мастерских за такие услуги попросят не менее 3-4 тысяч рублей.

3

Отличным вариантом тюнинга салона ВАЗ 2106 станет установка специальной накладки. Это дополнение служит не только украшением, но и выполняет защитную функцию в салоне автомобиля. Стоимость детали около 2 тысяч рублей. Установка сверкающей накладки на приборную панель ВАЗ 2106 подразумевает демонтаж торпеды. Для снятия потребуется открутить болты крепления, а саму деталь тщательно протереть от пыли и обезжирить.

После того, как вы сняли торпеду, деталь нужно обработать наждачной бумагой, чтобы потом обмануть клеем.Затем поверх панели аккуратно установите вагонку и ждите высыхания клея. Чтобы накладка на торпеде не издавала скрипов при движении, предмет следует дополнительно закрепить самочисткой и заново прикрепить всю конструкцию.

После высыхания второго слоя клеевого состава можно продолжить эксплуатацию автомобиля. Однако стоит помнить, что длительное нахождение автомобиля под прямыми солнечными лучами может оказаться фатальным для облицовки.
