Всеволновая польская антенна для МВ и ДМВ, Краснодар, Белецкий А. И.

Здесь можно посмотреть много конструкций различных антенн.

В странах СНГ используются три интервала частот:

1 - 5 каналы = (I-II метровые диапазоны) = 48.5 - 100 МГц.
6 - 12 каналы = (III метровый диапазон) = 174 - 230 МГц.
21 - 60 каналы = (IV-V дециметровые диапазоны) = 470 - 790 МГц.

Ну, третий канал, это слишком большие размеры, а вот 7 и 9 каналы, можно попытаться принимать, переделав "польскую" антенну, как показано на фотографии.

В конструкции "польской" антенны все размеры, конечно, приблизительные, по этому сделать ее еще хуже будет сложновато, а вот улучшить показатели получится легко.

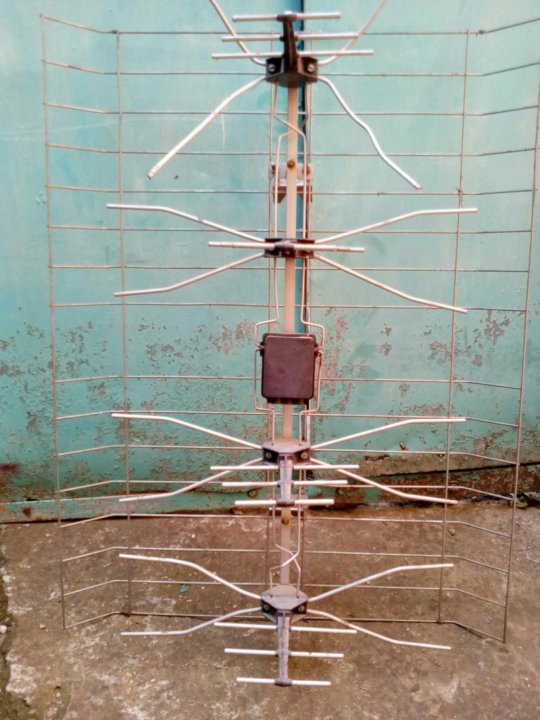

Вот конструкция "польской" антенны, берущей все каналы метрового диапазона, включая третий - 1+1 и все дециметровые каналы.

При щелчке по фотографии картинка увеличится.

Конструкция антенны.

Берем две, самые дешевые "польские" антенны, выбрасываем 8 пар гнутых трубок - вибраторов, меняем на медную, сделанную из алюминиевого провода двухпроводную линию передачи, что соединяет между собой вибраторы, делаем ее такими же зигзагами. Вместо алюминиевых усов, ставим усы пересчитанного размера из биметалла.

Логика расчета.

7 канал - 182,0 МГц, это длина волны равна 1,65м.
9 канал - 198,0 МГц, это длина волны равна 1,5м.
Частотный номер канала определяет все размеры антенны. Размер плеч и всех составных частей антенны (вибратор, детекторы и рефлекторы) должен быть кратным длине волны ТВ канала (8; 4; 2; 1; 0,2; 0,4; 0,8; 0,16…). В этом случае принимаемый сигнал максимален.
Повысить коэффициент усиления антенны, можно объединив две антенны в одну, расположив их, например, друг над другом на расстоянии около 0,65-0,75 длины волны и запитав синфазно полуволновой линией связи.

Два синфазно возбуждаемых полуволновых вибратора дают усиление около 4 Дб.
У нас антенна будет состоять из полуволновых вибраторов.
Половина длины волны будет 0,82 и 0,75 метра, соответственно.
Для двух каналов, и расширения полосы приема, каждый вибратор должен состоять из двух лучей.
Нам нужен один луч, например, верхний, длиной 82 сантиметра, другой, нижний, длиной 75 сантиметров.
Берем 4 куска биметаллической проволоки диаметром 3-4 мм и длиной 82+75=157см. и сгибаем по приведенным размерам.
Располагаем, полученные элементы, самыми верхними и самыми нижними, по средине, находятся четыре пары элементов для дециметрового диапазона.
Новые, большие элементы, необходимо, каждый закрепить дополнительно, по середине, к решетке рефлектора, на стойках из изоляционного материала.

Теперь двухпроводная линия связи.
Берем медный провод 2-3 мм. диаметром, провод должен быть хорошо очищен от изоляции. Выгибая проводники, делаем конструкцию, идентичную выброшенной, для синфазной запитки всех наших элементов.
Главное в линии - нужно сделать одинаковую форму пары проводников, и чтобы они, проходили по всей длине на одинаковом расстоянии друг от друга.
Теперь, все элементы конструкции антенны необходимо качественно спаять в местах крепления. Все соединения должны быть хорошо пропаяны и места пайки, покрыты защитным лаком.
Элементы для дециметровых каналов можно рассчитать на ваши приоритетные каналы по формуле :
300/F(МГц).
Соответственно, можно получить антенну, еще на 8, гораздо лучше настроенных, дециметровых ТВ каналов эфирного телевидения.

С ув. Белецкий А. И.       11.10.2012г.     Кубань Краснодар.

Сервис объявлений OLX: сайт объявлений в Украине

Запорожье, Хортицкий Сегодня 04:14

Инженерный Сегодня 04:13

Киев, Подольский Сегодня 04:13

Корсунцы Сегодня 04:13

Коломыя Сегодня 04:12

Коломыя Сегодня 04:12

Iqos 3 duo

Телефоны и аксессуары » Аксессуары для телефонов

Киев, Днепровский Сегодня 04:12

Коломыя Сегодня 04:12

Днепр, Чечеловский Сегодня 04:11

Коломыя Сегодня 04:11

Характеристики антенных усилителей SWA, сравнительная таблица

Как правильно выбрать подходящий антенный усилитель SWA: зачем нужен усилитель, какие различия между моделями SWA (сравнительная таблица характеристик), достоинства и недостатки усилителей, разбор ситуаций с применением разных коэффициентов усиления.


Усилители SWA нашли самое широкое применение среди присутствующих на Российском рынке антенн. Их история началась в 90-х годах, с появления на рынке польских антенн с задней сеткой-рефлектром. Они так и стали называться "Сетка", но сначала с добавлением "польская", затем - без. Сейчас эти сетки выпускаются у нас в России под моделями ASP-8 и ASP-4.  Их достоинство - дешевизна. Поэтому они и стали использоваться в других антеннах. Наиболее известные - антенны серии Мир. В настоящее время они могут применяться и в линейке антенн серии Астра. Но по большому счету Мирам и Астрам они особо нужны, так как высокий собственный (пассивный) коэффициент усиления позволяет их использовать на расстояниях и в 70-80 км. без них. Чего не скажешь о сетках ASP, у которых собственного коэффициента усиления явно не хватает.

Недостатки. В сезон гроз массово выходят из строя, что приводит к необходимости их нового приобретения и установки. Если близко расположены несколько антенн - они начинают "наводить" друг на друга помехи.

Лучше всегда использовать антенну с высоким собственным коэффициентом усиления и не заморачиваться с усилителями. Но если местность холмистая, или дом расположен в низине - это условия, снижающие эффективность любой, даже самой хорошей антенны. Тут, как вариант, можно попробовать добавить антенный усилитель. И хотя вероятность успеха меньше 50% - стоит попробовать, так как альтернативой-то эфирному телевидению является дорогое спутниковое, ну или IPTV (что в сельских домах и вовсе редкость).

Начинать подбирать усилитель лучше со слабых характеристик. Так как переусиление приведет к такому же результату, что и без него. При выборе усилителя стоит всегда обращать внимание на коэффициент шумов. Лучше взять более слабый усилитель с низким коэффициентом, чем более сильный с высоким.

Для работы усилителя требуется питание 12 Вольт, поэтому придется дополнительно потратиться на блок питания. Приобрести все можно здесь.

Некоторые "умельцы" стали использовать питание от цифровых эфирных приставок. Делать это не рекомендуется! Последствием часто становятся выходы из строя самих эфирных цифровых ресиверов!

Тип платы усилителя   Коэффициент усиления антенны
с усилителем в дБ
  Шумы
ДБ
  Дальность от ретранслятора
в км
  Цена,
руб
.
Каналы 1 - 21 Каналы 21 - 68

   SYM - 01 * плата согласования

0 0 0 0 - 10 60
SWA - 1 2 - 5 8 - 14 2.8 3 - 10 70
SWA -1 Lux 13 - 14 13 - 23 2.7 5 - 15 70
SWA - 2 15 - 18.5 20 - 25 2.8 10 - 20 90
SWA - 3 2 - 6 20. 5 - 28 3.1 10 - 30 70
SWA - 4 Lux 0 - 8 29 - 35 3.0 20 - 45 70
SWA - 5 5 - 10 25 - 31 3.1 10 - 40 70
SWA - 6 5 - 10 25 - 30 3.1 10 - 40 70
SWA - 7 5 - 6 25 - 32 3.0 30 - 70 70
Turbo - 7 10 - 17 31 - 38 1.9 30 - 70 90
SWA - 9 9 - 11 21 - 31 3.1 30 - 70 70
SWA - 10 7 - 12 22 - 27 1.9 8 - 30 70
SWA - 14 1 - 16 28 - 37 2.8 30 - 70 70
SWA - 15 3 - 11 35 - 43 2.8 30 - 80 70
SWA - 17 11 - 15 35 - 42 2. 9 30 - 100 70
SWA - 19 11 - 20 33 - 42 2.9 30 - 100 70
AST - 49 2 - 16 26 - 36 3.1 30 - 50 -
SWA - 555 Lux 10 - 15 34 - 43 2.2 50 - 100 70
SWA - 777 Lux 10 - 13 34 - 45 2.3 50 - 100 70
SWA - 999 10 - 13 33 - 45 2.9 80 - 120 90
SWA - 5555 10 - 13
34 - 45 2.9 80 - 120 70
SWA - 7777 4 - 13 34 - 45 2.8 100 - 120 70
SWA - 9999 10 - 20 35 - 47 2.9 100 - 120 90
SWA - 2000 13 - 18 40 - 47 2. 8 100 - 130 90
SWA - 3501 11 - 18 40 - 48 2.0 100 - 130 90
SWA - 6000** 20 - 52 50 - 52 1.2 80 - 140 90
SWA - 9000*** 0 - 28 10 - 40  1.5 20 - 100 90
SWA - 9001 12 - 16 42 - 54 1.5 100 - 150 90
SWA - 9501 15 - 28 42 - 50 1.7 70 - 120 90
AWS - 14**** 0 - 20 26 - 39 2.5 10 - 50 -

* - плата согласования не имеет транзисторов и является пассивным согласующим элементом . В каждом усилителе SWA , этот элемент присутствует и предназначен для согласования волновых сопротивлений антенны и кабеля. Представляет собой специальный трансформатор.
** - усилитель имеет 6 транзисторов
*** - регулируемый усилитель
**** - имеет возможность подключения дополнительной антенны метрового диапазона.

АНТЕННА С УСИЛИТЕЛЕМ

   В наш век технического прогресса, когда развитие техники идет семимильными шагами, обновляется и пополняется модельный ряд различной бытовой техники по всему миру. То же самое происходит и в наших квартирах — если раньше какой то технический электронный девайс служил всему семейству в течении 5-15 лет, то сейчас обновление »технического парка» домашней электроники происходит все чаще. А куда же определить старую, но еще работающую бытовую технику? Выбросить или разобрать — жалко, продать за приличную сумму — практически нереально. Для многих, выход из этой ситуации довольно очевиден — послужившая, но еще рабочая бытовая техника переезжает на дачу. Но здесь нас ожидает еще одна проблема. Допустим на дачу переехал старый телевизор и для него требуется приемная антенна. Как правило дачные поселки распологаются вне пределов городской черты, там где прием на комнатную или обычную уличную антенну невозможен. Кроме этого, установленная на улице антенна является отличной приманкой для дачных воров (значит что в доме есть чем поживиться), особенно в зимнее время, когда многие из нас на дачу не ездят. Выход из сложившейся ситуации очевиден — собрать скрытую антенну с усилителем сигнала.

   Не так давно, наш рынок наводнили польские антенны фирм Anprel, Teltad и многих других (официальное название ASP — 4WA,ASP — 8WA,CX-8WA, народное название — »сушилка» или »решетка»). Как показала практика использования таких антенн, сама конструкция не выдерживает никакой критики — пластиковый конструктив рассыпается практически на следующий год после введения антенны в эксплуатацию. А вот электронная часть, при всей своей простоте, довольно надежна — боится только влаги и статического электричества, в период весенних и летних гроз.

   Для изготовления скрытой антенны нам понадобятся: блок питания усилителя (желательно с регулировкой выходного напряжения; меняя величину питающего напряжения мы можем регулировать коэффициент усиления усилителя антенны), усилитель SWA (нужный усилитель подбирается по коэффициенту усиления/шумов и по дальности приема от передающего центра), антенный кабель, электротехнический кабель (провод) сечением 0,5 — 2,5 кв. мм., клеммы и изоляторы, а также кусок капронового шнура для растяжки. Блок питания и усилитель можно приобрести в любом радиомагазине или на радиорынке за символическую плату 100-150р. Все остальные комплектующие имеются в хозяйстве каждого самодельщика. Антенное полотно изготавливаем из двух отрезков электропровода длиной примерно по метру.

   С одной стороны к концам проводов подпаиваем клеммы (под болт М4 с гайкой), с другой стороны крепим изоляторы. Изоляторы можно взять готовые (если на вашем »складе» завалялись орешковые керамические) или изготовить из кусков любого диэлектрика — пластик, оргстекло и т.д. К ответным частям изоляторов крепим растяжки из нейлонового шнура. Далее, прикручиваем каждое из плеч антенного полотна к контактным площадкам усилителя (см. фото), крепим антенный кабель (по схеме стандартного подключения усилителя SWA) сначала к усилителю, затем к разделительному фильтру блока питания (штекеру).

   Все — простейшая антенна готова. Остается только закрепить и настроить антенну на чердаке дачного домика или сарая. Немного о материале кровли — никакой кровельный материал (кроме железа) для работы такой антенны препятствием не является.Как показала практика, антенна прекрасно принимает даже высокочастотные дециметровые каналы на удалении 15-25 км от передающего центра! Кстати, таким же образом можно модернизировать и комнатную антенну — достаточно удалить из нее согласующе-симметрирующее устройство и поставить усилитель с блоком питания. Можно также модернизировать и уличные антенны,только нужно принять меры по герметизации антенного усилителя от атмосферных осадков и надежно заземлить конструкцию (защита от статики). Если модернизируемая антенна всеволновая (типа Дельта 311-01 или аналогичная) которая имеет согласующе-симметрирующее устройство МВ-ДМВ, то целесообразно оставить устройство согласования штатное, а для подключения к усилителю удалить согласующий трансформатор (см.фото) и произвести подключение от штатного антенного согласователя напрямую к схеме усилителя. Представляется интересной модернизация самих усилителей, с заменой штатных транзисторов на более малошумящие и мощные. Автор: Электродыч

Originally posted 2018-12-31 07:05:13. Republished by Blog Post Promoter

Как проверить блок питания для телевизионной антенны. Телевизионная польская антенна

Антенна с усилителем типа «Решётка» и цифровое телевидение — это совместимо?

Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать «полячку» без усилителя? Всё это и другие вопросы в данной статье.

Здравствуйте, уважаемые посетители!!

Не секрет, что антенна «Польская решётка» завоевала широкую популярность среди пользователей. Она уже долгое время служит народу и нередко мучает своих пользователей. Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.

Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения.

Быстрая навигация по статье

Польская антенна для приёма цифрового телевидения

Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т.е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.

Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.

Об этих переделках и не только, пойдет речь в данной статье.

Как проявляет себя антенна «Решётка» с цифровым ТВ?

Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

  • Сигнал полностью отсутствует, антенна ничего не ловит.
  • Во время настройки, шкала уровня сигнала скачет от нуля до ста.
  • Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
  • Из 20 возможных каналов, показывают лишь 10.
  • Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!

Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов. Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер — просмотр ЦТВ не возможен!

Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод — усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.

Будет неплохо в момент «экспериментов» с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку «Info» (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Кстати, узнать на каких каналах идёт вещание в вашей местности можно

Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.

Внимание! Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому,

Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

  1. Устанавливаем на кабель обычный ТВ штекер.
  2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: «Питание Антенны Вкл /Выкл»

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

  1. Опять же нужно установить обычный штекер.
  2. Понадобится применить специальный телевизора. (примерно 150 — 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

  1. Устанавливаем обычный телевизионный штекер
  2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.

Это были способы переделки «Польской антенны» для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Использование польской антенны без усилителя

Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.

Кроме того, сразу снимаются самые проблемные места антенны решётки — усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую — делал неоднократно! Проверено! Работает!

Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.

Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.

Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.

Как правильно закрепить усилитель на антенне типа решётка

Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!

Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.

Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.


Вот типичный пример неправильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны — снизу, под усилителем.

Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.


А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.
Перевёрнутый контактами к петлям усилитель.

Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.

Другие неисправности и проблемы монтажа этой антенны

Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.

Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.

Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора — вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.

Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.

Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.


Неаккуратное соединение кабеля одна из причин неработоспособности антенны.
А вот пример качественного соединения и правильной установки усилителя.

Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель.

P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.

А со жгутом поступаем так.

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Параметры усилителей для антенны телевизора

Помочь в выборе может таблица параметров где указанны также примерные расстояния удалённости от телецентра на которых рекомендуется применение конкретного усилителя.

Хорошо использовать регулируемый блок питания, он позволяет уменьшать напряжения питания усилителя, и тем самым «придушить» избыточное усиление.

Как защитить антенну, телевизор или ресивер от грозы

Вам доводилось когда нибудь видеть телевизор пострадавший от грозы? Мне много раз!

Конечно повреждения бывают разными, но в одном случае в шасси телевизора была просто прожжённая дыра диаметром примерно 15 см. Но это скорее единичный случай. Тем не менее грозы доставляют не мало хлопот. Выбивают оборудование, усилители на антеннах. Можно ли как то минимизировать ущерб или избежать этого?

Можно! Если придерживаться некоторых правил.

  1. Хорошо если антенна заземлена, вообще то это требование по установке. На некоторых антеннах возле хомута крепления есть даже приваренный болт для заземления. Мачта антенны (металлическая) должна быть в земле.
  2. Не всегда есть возможность организовать заземление, и в таких случаях усилители меняются довольно часто, почти после каждой грозы. Для выхода усилителя из строя не нужно прямого попадания молнии, достаточно статического напряжения. По возможности заземляйте антенну!

Применяйте усилители с грозозащитой.

Есть ряд усилителей с встроенной грозозащитой, конечно от прямого попадания она не спасёт, но такие усилители практически не выходят из строя от статики. Опознать их можно по очевидному признаку. Смотрим фото.

У такого усилителя стоят два стеклянных диода, те что обведены жёлтым.

Это не обязательно усилитель с номером SWA-1, это может быть любой номер, но если в нём стоят такие два элемента, то это вариант исполнения с грозозащитой. К сожалению попадаться такие стали не часто.

Применяйте грозозащиту для аппаратуры.

Есть также возможность защитить от разрядов и свою аппаратуру, для этого нужно в разрыв кабеля приходящего от антенны или тарелки вставить специальный узел, который так и называется «Грозозащита»

Он может быть от разных производителей, различаться по внешнему виду, но цель его одна: Защитить аппаратуру от разрядов приходящих через антенный кабель.

Это может быть вот такой бочонок, который с помощью F разъёмов вставляется в цепь кабеля, между антенной и телевизором или приставкой ресивером. В случае чего выйдет из строя он, но не аппаратура, что значительно дешевле.

Конечно стопроцентной защиты он не обеспечит, хотябы потому что разряд может прилететь и через сетевой провод. Но по цепи антенны некоторую защиту даёт.

Если уж хотите полностью себя обезопасить, то в случае грозы которая рядом, отключайте всю аппаратуру из розетки, отключить просто кнопкой или с пульта, не спасёт. И вынимайте из гнезда антенный кабель.

Тоже можно сделать и с компьютером, отключить от сети и отсоединить тот провод по которому приходит всезнающий интернет.

Ну вот, на этой романтической ноте, пожалуй и закончу свой эпос про польскую антенну.

Вам это совсем не сложно, а для развития сайта будет полезно. Спасибо!

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.


В продаже имеются специальные блоки питания - адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.


Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания


для антенного усилителя с адаптером

Представленный выше на фотографии блок питания - адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.


Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера


Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.


На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера


для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.


В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.


В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.


Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку . Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Инструкция

Внимательно рассмотрите плату . Она имеет две широкие площадки, предназначенные для подключения к антенне. Через эти площадки просверлены отверстия под крепежные винты. Также на плате имеется клемма для зажима центральной жилы коаксиального . Выход усилителя к этой клемме подключен конденсатор, пропускающей только переменный ток, а шина питания - через дроссель, пропускающий только постоянный ток. Рядом расположена скоба для зажима .

Зачистите коаксиальный кабель таким образом, чтобы изоляция центральной жилы была примерно на 3 - 5 мм длиннее зачищенной оплетки, а сама центральная жила - на столько же длиннее изоляции. Ослабьте винты на клемме и скобе. Проденьте кабель под скобу таким образом, чтобы оплетка оказалась под скобой, а центральная жила - под клеммой, и между ними не было короткого замыкания. Затяните винты клеммы и скобы. Наденьте на прилагаемую крышку.

Найдите на антенне два винта, расстояние между которыми равно расстоянию между отверстиями на плате усилителя. Наденьте на них плату, развернув ее печатными проводниками к себе. Наденьте на винты шайбы, затем гайки. Последние затяните, но не слишком сильно, чтобы не сломать плату.

Возьмите прилагаемый к усилителю штекер со встроенным устройством развязки. Откройте его. Кабель от блока питания в него уже впаян. Зарисуйте, каким именно образом и в какой полярности, чтобы снова его впаять при случайном обрыве. Питание на центральную жилу поступает через дроссель, а сигнал с нее на телевизор - через конденсатор. Подключите к штекеру коаксиальный кабель таким же образом, как и к усилителю.

Обесточьте телевизор. Присоедините штекер к тому его гнезду, которое предназначено для подключения антенны. Включите в сеть телевизор и блок питания усилителя. Приступите к просмотру телепередач.

Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телевизионные каналы. Для высокого качества принимаемого сигнала выбирайте антенну в зависимости от технических характеристик магнитолы.

Вам понадобится

  • Дрель
  • Бокорезы
  • Отвертка крестовая
  • Изолента

Инструкция

Разберите правую стойку и протяните по ней провод от антенны к магнитоле. Провод подсоединятся в специальное гнездо для антенного провода. Если антенна активная, то подсоедините два провода. Минусовой провод на корпус автомобиля, плюсовой - на антенный выход.

Врезная антенна устанавливается на крышу, крылья или бампера автомобиля. Если антенна устанавливается на крышу, то в салоне необходимо частично разобрать обшивку потолка. На выбранном месте установки высверливается отверстие и наносится герметик для защиты антенны от влаги. Вставляется антенна и затягивается снизу на болтах или саморезах в зависимости от модели антенны. Провод протяните к магнитоле по салону. Обычно, если антенна устанавливается на крыле или бампере, провод протягивается по порогу автомобиля. Для этого порог предварительно разбирают.

Видео по теме

Антенный кабель предназначен для подключения находящейся вне помещения антенны к точке доступа, расположенной в помещении. Антенный кабель позволяет улучшить качество принимаемого сигнала. Для подключения антенного кабеля рекомендуется использовать специальный переходник.

Инструкция

Снимите внутреннюю изоляцию центральной жилы. На завернутую оплетку при помощи пассатижей навинтите втулку. Коаксиальный соединительный разъем готов. Навинтите на него подключения к антенне нескольких приемных устройств подключите штекер к разветвителю и антенному усилителю.

Наращивание антенного кабеля с целью его удлинения производится именно посредством устройства разъема, обычная скрутка или пайка приведут к ухудшению рабочих параметров кабеля. Еще один вариант наращивания антенного кабеля - использование специального гибкого удлинителя. В собранном виде удлинитель представляет собой барабан с размещенным на нем гибким антенным проводом, закрытый пластмассовым корпусом.

При пользовании жестким антенным кабелем не следует его изгибать или сворачивать витками – это может привести к существенному ухудшению качества сигнала.

Источники:

  • соединения антенного кабеля

Качество сигнала оператора практически одинаково как для мобильного телефона, так и для usb-модема. Если в вашей квартире плохо «ловит» сотовый телефон, то и интернет по usb-модему будет работать так же плохо. Для усиления сигнала используют различные внешние антенны и усилители.

Инструкция

Внимательно прочтите инструкцию к usb-модему. В инструкции должно быть указано, имеет ли модем вход для подключения внешней антенны, где на корпусе он расположен и данное гнездо. Если отсутствует, зайдите на официальный сайт оператора и просмотрите инструкции на сайте. Обязательно сверяйте модели модемов.

Изучите корпус модема и найдите вход для подключения внешней антенны. Если вы используете самодельную , вам нужно присоединить к ее кабелю разъем согласно спецификации модема. Подобные разъемы можно найти в магазинах радиодеталей. На данный момент времени в интернете существует большое количество сайтов, которые занимаются продажей подобных товаров. Просмотрите варианты антенн и закажите по почте.

Если модем не имеет специального входа для подключения дополнительной антенны, можно вскрыть корпус модема и припаять провод от кабеля прямо к плате модема. Однако в таком случае вы наверняка лишитесь гарантии , так как нарушите целостность корпуса и внесете изменения в схему устройства.

Наиболее простой способ присоединения внешней антенны - просто обмотать конец кабеля антенны вокруг корпуса usb-модема. Такой тип подключения не лишит вас гарантии на устройство, не вызовет риск выхода модема из строя, но значительно улучшит уровень сигнала.

В продаже можно найти несколько типов различных внешних антенн для усиления сигнала usb-модема. Вы можете приобрести подходящий экземпляр или сделать антенну своими - достаточно иметь провод и проволоку для создания рамки. В целом можно сказать, что сделать антенну для модема достаточно просто, однако сигнал увеличивается не намного. Основной фактор, который влияет на повышение сигнала – это наличие специальных станций в вашем населенном пункте.

Во многих автомобилях не предусматривается штатное место для размещения штыревой антенны, либо антенна не устанавливается. В связи с этим большой популярностью стали пользоваться активные автомобильные антенны, имеющие небольшие габариты и доступные для установки в салоне на лобовом стекле.

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.
  • - Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
  • - Как антенный усилитель для FM приемника.
  • - др.
Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

  • Рабочий диапазон: 50 МГц – 4000 МГц.
  • Усиление: 22,8 дБ - 144 МГц, 20,5 дБ - 432 МГц, 12,1 дБ - 1296 МГц.
  • Коэффициент шума: 0,6 дБ - 144 МГц, 0,65 дБ - 432 МГц, 0,8 дБ - 1296 МГц.
  • Ток потребления порядка 25 мА.
Более подробные характеристики можно посмотреть в .
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на - .
По сути вся схема - это микросхема усилитель и фильтр для ее питания.

Плата усилителя


Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.


Затем, перманентным маркером рисуем по линейке разводку.


А дальше хотите травите, а хотите вырезайте дорожки механически.


Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.


Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.


Плату уже готового усилителя можно купить на , но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.


Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа « » будет отличным вариантом.

Привет всем

Хочу оставить здесь небольшую заметку, по поводу исключения внешнего блока питания усилителя обычной польской антенны, при условии использования приставки, для приема цифрового ТВ , вещаемого в стандарте DVB-T2 (на данный момент ).

Или, при использовании иного устройства, например - телевизора с уже встроенным приемником цифрового ТВ, имеющим поддержку подачи на антенный вход, напряжения питания специальной активной антенны, с усилителем.

Суть истории. Когда я разглядывал настройки приставки для приема сигнала цифрового телевидения в стандарте DVB-T / DVB-T2 , то нашел рядом с опциями ручной и автонастройки, опцию включения питания антенны. Первая мысль - а получится ли запитать этим напряжением, антенный усилитель SWA , на польской антенне "решетке "?

И я решил попробовать...

Эксперимент проводился, используя приставку для приема цифрового ТВ - Rolsen RDB-502N , внутри устройства находится плата, с примерно такой маркировкой: YJ--DVB-78316M+MXL603 , но это не всё название, полностью точно не могу вспомнить, как и ревизию. Так как сейчас не имею доступа к устройству - точнее посмотреть уже не смогу.

Суть не в этом, а в том, что до того, как я замерил напряжение на антенном разъеме приставки, я рассчитывал на 12 вольт . Но нет, я обломался, что и подтвердилось при разборке устройства - встроенный импульсный блок питания, питает приставку напряжением только 5 вольт . А если быть точным - 5,2 вольта , если не наврал мой китайский дешманский мультиметр.

Есть защита от короткого замыкания: в случае короткого замыкания антенного разъема, ничего страшного не случится - процессор приставки сразу отключает питание, и отключается соответствующая опция в настройках приставки. Полевой транзистор не выгорает от этого, и я посмотрел, как это устроено на схеме: там есть второй транзистор, какая-то цепь обратной связи, и всё это идет на ногу процессора, к которому приклеен радиатор. Его название есть в маркировке платы, сам радиатор не отклеивал.

Вот примерно это напряжение, и было на антенном разъеме... 5,2 вольта всего

Смысл в том, что для этой приставки существуют комнатные активные антенны, имеющие усилитель. Правда, я таких антенн еще никогда не видел. Но они есть

В данном случае, приставка используется совместно с антенной "Дельта ", к которой подключен усилитель от польской антенны "решетка ", и если мне память не изменяет, то там установлен SWA-2000 . Либо SWA-49 , точно не помню, как доберусь до антенны - дополню статью. До цифрового ретранслятора не более ~100 километров (самый дальний ретранлятор - первый мультиплекс ).

Так что, родная для этого усилителя антенна, как мне кажется, имеет лучшие характеристики.

Но и в моем случае, используя антенну дельта (другой не было в наличии, усы подключены тоже ) - получается тоже более или менее стабильно смотреть первый и второй мультиплекс, с параметрами "сила "/"качество " - ~84% /~72% соответственно. При условии установки антенны, на высоте третьего этажа.

И вот этот стандартный усилитель "SWA " - имеет напряжение питания 12 вольт , от внешнего блока питания, который, по моему мнению, является довольно "противным ", так как он довольно сильно греется, что мне не нравится, да и включать его надо каждый раз...

К слову - в холостую, блок питания выдает аж около 19 вольт , а при работе подключенного усилителя, напряжение падает до 11,6 вольт ,

Вывод - усилитель нормально работает от 11,6 вольт . Но такая приставка выдает более чем в два раза меньше - 5,2 вольт , но, теоретически, этого должно быть недостаточно, и коэффициент усиления, при таком питании усилителя - должен упасть.

Чтобы это выяснить, я, без всякой надежды демонтировал кабель, включил напряжение питания антенны в настройках усилителя, и по-быстрому накинул кабель на разъем включенной приставки (пару раз случайно его замкнув, занов о включая питание в настройках ), и всё заработало!

Однако, изображение канала (Муз-ТВ ) распадалось довольно частенько, и сила /качество были на уровне 83% и 69% соответственно. То есть - параметр качества упал, пусть и не сильно, но стабильности уже не было.

Тогда я слегка приуныл, и решил заказать из Китая один из таких повышающих преобразователей напряжения, чтобы из пяти вольт сделать 12 вольт , но при только при работающей включенной приставке, и начал подготавливать плату для его подключения.

Так как я не нашел в интернете схему (скиньте, если есть, пожалуйста ) приставки для приема цифрового ТВ - Rolsen RDB-502N , то пришлось разбираться самому.

Извините, что на этот раз без фото - пишу по старой памяти

Там в правом верхнем углу, есть на плате радиомодуль, он накрыт железным экраном.

Его внутреннее строение стало мне не интересно, когда я его примерно изучил(железная крышка экрана модуля сверху - открывается без проблем ), и нашел полевой транзистор, который отвечает за подачу питания на разъем антенны, когда он открыт.

Его я отпаял, и решил, на всякий атас, чтобы не было проблем - припаять на плату только две ноги транзистора, а третью ногу подключил к общему проводу, через резистор 20 кОм . Такой резистор есть на этой дорожке, идущей к антенне, от которой я и отсоединил транзистор, и к которой я собрался подсоединить выход с повышающего преобразователя.

Не напрямую конечно, с преобразователя питать антенну, а через формальный фильтр, который я соорудил поверхностным монтажом, подключив к дорожке, идущей к антенне конденсатор на 100 nF (маркировка 104 ), соединив его вторую ногу с землей, далее подключив какую-то небольшую катушку из старого но импортного телевизора, имеющую неизвестную индуктивность, т.к. измерить нечем.

И уже с другой стороны катушки, опять соединил всё это с общим проводом, через такой же неполярный конденсатор на 100 нанофарад .

Может, это избыточно и извращенно, но я лучше перебдеть, чем недобдеть. Лишние помехи не нужны, а преобразователь их точно создает. Он же импульсный.

Так и задумал, что выход с преобразователя к катушке фильтра (это безопасно, от 12 вольт ничего не должно сгореть, детект КЗ идет до полевика, и 12 вольт на процессор приставки пойти не должно. Но это - не точно. Просто схемы нет, но я долго елозил щупом по плате, и никаких связей дорожки питания антенны за пределами приемного блока - не нашел ).

Питание, преобразователь получит от полевика. Единственное чего я боюсь - уход в КЗ при старте преобразователя. Нужен эксперимент.

И общий провод - общий провод.

Возможный вопрос: зачем преобразователь, и зачем из 5 делать 12 вольт, если можно просто разобрать блок питания, и установить трансформатор из него внутрь корпуса приставки, и подвести на разъем антенны 12 вольт с него, благо места внутри приставки много?

Да, действительно, свободного места внутри приставки - очень много, и туда влезут хоть 8 таких трансформаторов, и крышка должна закрыться, и всё будет работать.

Но так делать нельзя, это глупо и пожароопасно - этот трансформатор, будет работать и греться 24/7, даже в режиме ожидания. А зачем? Кто его будет отключать? (если так извращаетесь, не критичны счета за электроэнергию, и не страшно за увеличенную возможность сжечь жилище - не забудьте хоть отпаять полевик, иначе, сначала, сгорит приставка от 12 вольт )

Однако, есть вариант использовать какое-то реле или катушку с герконом, с гальванической развязкой (иначе убьёт нах#й ), которую можно подключить к полевику, чтобы либо при отключении опции питания антенны, или в дежурном режиме, питание антенны отключалось.

К слову, если подключить катушку реле к линии 5 вольт - смысл данной извращенной затеи пропадет, так как 5 вольт там есть всегда, это же единственное питание, оно и дежурное ... Я думаю, мою мысль вы уловили.

Еще два минуса есть, если вы забомбите трансформатор через реле. Первое - нет защиты от короткого замыкания в антенне - заведомо опасно. И второе, это - скорее всего, вы не найдете такого реле, которое своей катушкой не вызовет срабатывание защиты от короткого замыкания. Это можно обойти, накинув туда еще один полевик помощнее, но это всё - извращение.

Лучше попробовать использовать таки повышающий преобразователь. Плюсом такого подхода, будет относительная изящность решения, и возможность регулировки напряжения и выше и ниже 12 вольт - практически все DC-DC преобразователи имеют регулятор напряжения. Но естественно, выше 12 вольт питать усилитель - не нужно, и приведет к его выходу из строя.

В моем же случае, всё произошло еще интереснее! Позже, я попробовал убавить напряжение, подключив в разрыв плюсового провода от внешнего блока питания переменный резистор на несколько кОм , благо ток потребления усилителя - небольшой, и резистор не должен был сгореть. С резистором ничего не стало, но когда я начал его вращать при работающей приставке, то при понижении напряжения до 5 вольт , я почти не заметил ухудшения силы /качества !

Это что получается, всё-таки можно питать антенный усилитель от приставки без всяких преобразователей, без ухудшения качества приема и без лишних ошибок декодирования - распадания изображения на кубики? Ёшкино мясо, а я уже всё подготовил для подключения еще не заказанного с AliExpress повышающего преобразователя...

Тогда я подсоединил ногу обратно к той дорожке, правда уже через фильтр - его я убирать не стал, убрал только ранее напаянный резистор на 20 кОм , так как он пока не нужен, есть же он уже. Далее, я отпаял провод блока питания от маленькой платы с антенным разъемом, вытащил саму плату, удалил оттуда катушку и конденсатор, который идет к центральной жиле, и запаял плату обратно. Ну и просунув кабель подальше, выкрутив и убрав совсем прижимную квадратную гайку - пропустил там его центральную жилу, припаяв ее сразу к центральному контакту разъема, дабы избежать лишних потерь сигнала, затем закрутил и прижал оплетку, туда, где она и была. Получилось так, что сигнал с центральной жилы кабеля, сразу пошел в приставку, без каких либо согласующих катушек или конденсаторов.

Включил всё это дело - и отлично всё работает, не хуже чем от 12 вольт с блока питания!

А первый раз, когда я цеплял кабель напрямую к разъему "на соплях ", видимо из-за соплей и получил такой неудовлетворительный результат...

Теперь, приставка работает без блока питания, ну разве это не хорошо?

Вывод: можно попробовать запитать антенный усилитель напрямую от приставки, и пусть там будет 5 вольт, всё будет работать - проверено!

В сети встречал отзывы что от 5 вольт не работает, но это - ложь.

Однако, не все модели усилителей, будут работать в таком режиме, и вопрос повышения напряжения - актуален. Доберусь до антенны - напишу модель усилителя. 100 километров с третьего этажа при пяти вольтах питания усилителя для приема сигнала цифрового ТВ - реально . А если бы я использовал данный усилитель с родной для него "решеткой" - вообще сто пудов, и видимость далеко не прямая.

Учтите, что в природе могут существовать разные устройства для приема цифрового ТВ, поддерживающие и 12 вольт на антенном входе, а есть и вообще без этой функции. Читайте инструкцию к своему приемному устройству. Если не поддерживает, то можно это добавить, но над схемотехникой, придется работать самостоятельно.

И помните - нет ничего невозможного (есть кривые руки ).

Умный совет: лучше, вообще не смотреть телевизор. Там на абсолютном большинстве каналов - сплошная ложь, промывка мозгов быдлу, и унизительно много рекламы (супер бонус - еще и региональной рекламы). Решайте сами.

Как проверить антенный усилитель тестером


Даже за чертой города нам не хочется расставаться с достижениями научно-технического прогресса, поэтому почти на каждой даче есть телевизор. Если вы находитесь далеко от вышки и чтобы получить чёткое изображение на экране без помех, нужна антенна с усилителем, которую бывает непросто выбрать по ряду причин.

В отличие от приёма ТВ в городе или на коротком расстоянии от вышки, по мере отдаления от них интенсивность магнитного поля телевизионного сигнала убывает, на что влияет поглощение волн стенами зданий. В пределах одного населённого пункта этот фактор не столь ощутим, но расстояние от телевизионных башен бывает значительным, тогда бывает нужна направленная антенна, и приходится прибегать к дополнительному усилению сигнала.

Роль активных волновых приёмников не преувеличена. Помимо отдалённости от телевышки, есть ещё две ситуации, когда необходима антенна для телевизора с усилителем:

  • когда у вас большая плотность препятствий. Например, в доме, расположенном возле леса, где кроны деревьев, листья и влажность затрудняют получение сигнала антенной;
  • когда сигнал от одного улавливателя принимают сразу несколько телевизоров. Сигнал при таком «разборе» неизбежно ослабевает, и вам потребуется заблаговременно усилить его уровень.

К счастью, усилители в антенных системах (даже в тех, которые «висят» на протяжении многих лет, создатели которых даже не подозревали, что в нашей стране будет «цифра») неплохо справляются с цифровыми сигналами, если они работают в нормальных условиях. Давайте узнаем о них больше.

Как делается проверка ТВ-антенны

Телевизионная антенна — это устройство, предназначенное на передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов.

Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.Существует ряд причин, по которым на ТВ:

  1. Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
  2. Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
  3. Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
  4. Слетела память в настройках ресивера (при длительном «отдыхе»).

В первую очередь следует обратить внимание на ТВ-кабель.

Он должен быть целым, и без каких-либо пережимов.

  • Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».
  • Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром.

В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.Самой распространённой проблемой является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы.

Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

  1. Отсоединить
  2. Открутить LNB-головку от кабеля.
  3. Включить канал, который перестал работать.

Установка усилителя антенны

Внешне усилитель представляет собой небольшую электронную схему. Крепится он непосредственно на саму антенну при помощи болтов и гаек. Большую эффективность усилитель покажет, если будет установлен вблизи антенны на мачте, между согласующим устройством и фидером. Сигнал, проходящий от антенны по фидеру, существенно уменьшает его уровень. После установки необходимо проверить — улучшился ли сигнал. Без оборудования это можно сделать, просто включив телевизор.

Если антенна уже установлена — не составит труда подключить усилитель и, используя специальный переходник, запитать блок питания. Однако если антенна не подключена, то вам придётся озадачиться проведением кабеля к телевизору. Если вы в себе не уверенны, то лучшим решением будет вызвать телемастера, который быстро и качественно выполнит эту задачу.

Подключение телевизионного кабеля к телевизору

Первым шагом будет выбор телевизионного кабеля. Это очень ответственный момент, так как даже дорогой телевизор не обеспечит вас качественной картинкой без правильно подобранного провода.

Самыми распространёнными на рынке являются коаксиальные кабели различных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113. Марки приведены в порядке возрастания качества. Маркировка наносится на оболочку кабеля по всей длине.

ВАЖНО. Мы не будем описывать все существующие антенные кабеля, так как это не представляется возможным. Однако просим обратить ваше внимание на следующее — кабель должен иметь волновое сопротивление 75 Ом и внешний диаметр оболочки должен быть не менее 6 мм. Придерживаясь этих двух критериев, вы сможете подобрать подходящий кабель.

После того как вы выбрали кабель — его необходимо соединить со штекером, так как голые провода к телевизору не подключить. В наше время самое широкое распространение получили F-штекеры. Доступны штекеры трёх разных размеров для кабелей разного диаметра. Будьте внимательны при покупке — убедитесь, что штекер подходит вашему кабелю. После покупки останется установить штекер. Сделать это можно по приведённой ниже схеме.

Заземление антенны

Однако это ещё не всё. Перед использованием антенну необходимо заземлить. Это очень важная и ответственная процедура, и подойти к ней стоит со всей ответственностью.

ВАЖНО. Будьте осторожны! В предыдущих этапах максимум, что вы могли испортить — кабель. При заземлении же есть все шансы получить удар током — что может привести к летальному исходу. Поэтому ни в коем случае не пытайтесь делать заземление самостоятельно! Вызовите мастера, который сделает всё быстро и качественно.

Если вы проживаете в многоквартирном доме, как правило, антенна будет установлена на балконе или лоджии. В подобных случаях в заземлении нет необходимости, т. к. оно уже предусмотрено при постройке дома. Актуально будет заземление в частном доме или на дачном участке.

На этом всё. В этой статье мы поговорили о существующих видах антенных усилителей и о том, как их лучше установить. Надеемся, статья была информативной и помогла вам в этом непростом вопросе.

advocatus54.ru

VIRGO писал(а): Если в пределах видимости от «телевышки», то практика показала что проще ставить «нулёвку» (SWA-0), это посто симметрирующий транс. без усилителя. Точно, при достаточном уровне сигнала это гораздо лучше.

Не только исчезает геморрой с отказом усилителя, но и банально ничто не искажает сигналОсобенно это заметно с цифровым тв — нафиг усилители. Напоминайте в личке, если что.P.S. Вместо «Спасибо» принято нажимать плюсик () Вернуться наверх Заголовок сообщения: Re: Как проверить польский антенный усилитель.

Добавлено: Вс май 17, 2020 16:38:20 Друг Кота Карма: 98Зарегистрирован: Пт янв 23, 2009 20:20:05Сообщений: 25893Откуда: АрьяРейтинг сообщения: 0 Медали: 1 Upgrader писал(а): …Особенно это заметно с цифровым тв — нафиг усилители.

А вот тут — всё не так просто!Если приставка DVB-T2 подключена «по аналогу», всё верно — усилитель не нужен… Тестер ставим на 1К. Плюс ставим на центральный вход,минус на оплётку.Если ток не идёт,значит плато рабочее.В обратной последовательности ток проходит но с небольшим сопротивлением. На нерабочем плате,ток проходит в обе стороны с небольшим сопротивлением.

Тест — обзор эфирных антенн для приема цифрового телевидения.

Инфо Антенный усилитель. Принцип работы. Разветвители и ответвители Вчем разница, варианты применения. Как присоединить к cdma 3g антенне кабель и переходник F.

Цифровая антенна своими руками (для DVB-T2). Антенные усилители. Цифровое ТВ DVB-T2.

Изготовление простой антенны.

Антенна для цифрового телевидения DVB-T2 своими руками. Усилители серии LA и LV. Как сделать антенну для цифрового ТВ DVB T2 своими руками.

Всеволновая телевизионная антенна L013.20.

Тест усилителя Т2, да и нужен ли он Вам вообще?

Как сделать антенну для цифрового ТВ своими руками (DVB-T2).

Тестер ставим на 1К. Плюс ставим на центральный вход,минус на оплётку.Если ток не идёт,значит плато рабочее.В обратной последовательности ток проходит но с небольшим сопротивлением. На нерабочем плате,ток проходит в обе стороны с небольшим сопротивлением. Ремонт местной антенны 1:. Как самому сделать антенну для цифрового телевидения DVB-T2.

Важно Антенна для цифрового телевидения DVB-T2 своими руками.

Замена усилителя. Изготовление многооборотного резистора.

Антенна цифровая для ТВ своими руками.

Как проверить конденсатор. Внимание Как сделать антенну для цифрового ТВ своими руками (DVB-T2).

Самодельные антенны для рекордной дальности связи радиомодулями на 433 мгц. Антенна дмв типа « Зигзаг». ✅Самодельная Wi-Fi пушка ?

Мощная антенна для ВайФай сигнала своими руками.

Тест усилителя Т2, да и нужен ли он Вам вообще? Как присоединить к cdma 3g антенне кабель и переходник F. Как быстро сделать ТВ антенну.

Клуб аудиофилов Безопасность Беcпроводные технологии Бытовая техника Газовое оборудование Кондиционеры Стиральные машины Холодильники Видео Измерения Инструменты и технологии Сварка Компьютеры и периферия Медицина и Биология Микроконтроллеры и цифровая техника Arduino и K° AVR PIC Начинающим МК Мониторы Начинающим Питание Ветроэнергетика Солнечная энергетика Питание источников света Программирование Радио Радиоуправляемые модели и роботы САПР и ПО Свет Питание источников освещения Спутниковое оборудование ТВ — TV Телефония Электронные компоненты Проекты и советы Литература и Софт Вредные рецепты Представительства компаний Rohde & Schwarz (Роде и Шварц)Клубный ЧаВо — FAQ, правила форума Новости сервисов РадиоЛоцман Ваши предложения Вне темыОбъявления Купить-Продать РаботаДневники (блоги)Файловый архив Обратная связь — РадиоЛоцман — Вверх Часовой пояс GMT +3, время: 15:59.

Как проверить плату усилителя дмв тестером на польскую антенну

На нерабочем плате,ток проходит в обе стороны с небольшим сопротивлением. Цифровое ТВ DVB-T2. Изготовление простой антенны.

АНТЕННА ДЛЯ ДАЛЬНЕГО ПРИЕМА DVBT2 за 100 км ВСЕМ ПОМОГУ С РАЗМЕРАМИ АНТЕННЫ. т2 #1 подключение антенны т2 | монтаж антенны навсегда | установка т2.

Всеволновая телевизионная антенна L024.12. Поиск и устранение неисправностей ТВ кабеля. Зигзагообразные антенны, биквадрат, Харченко, двойной квадрат.

Как сделать антенну для цифрового ТВ своими руками (DVB-T2).

Внимание Тест усилителя Т2, да и нужен ли он Вам вообще?

Как присоединить к cdma 3g антенне кабель и переходник F. Тест — обзор эфирных антенн для приема цифрового телевидения. Антенна дмв типа « Зигзаг». Усилители будут служить гораздо дольше.

Дело в том, что выбивает их чаще не грозой, а разрядом статического электричества с решётки на один из вибраторов… Вернуться наверх Заголовок сообщения: Re: Как проверить польский антенный усилитель.

Цифровая антенна с усилителем.

Оценка 0 Цитата Charlie Специалист Регистрация: 15.02.2009 Адрес: Кировская обл.

Использование польской антенны для DVB-T2

Антенна с усилителем типа «Решётка» и цифровое телевидение — это совместимо?

Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать «полячку» без усилителя? Всё это и другие вопросы в данной статье. Здравствуйте, уважаемые посетители! Автор сайта Blogvp.ru приветствует Вас! Не секрет, что антенна «Польская решётка» завоевала широкую популярность среди пользователей.

Она уже долгое время служит народу и нередко мучает своих пользователей.

Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.

Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения. Быстрая навигация по статье Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т.е.

способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2. Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки.

Но всё это не сложно сделать. Об этих переделках и не только, пойдет речь в данной статье. Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

  1. Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
  2. Сигнал полностью отсутствует, антенна ничего не ловит.
  3. Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)
  4. Во время настройки, шкала уровня сигнала скачет от нуля до ста.
  5. Из 20 возможных каналов, показывают лишь 10.

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так!

В чём причина? Давайте разбираться и устранять! Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов.

Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования.

Без принятия мер — просмотр ЦТВ не возможен! Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.

Подключение блока питания

Хотя подключение блока питания и не требует навыков, не поленитесь изучить руководство по подключению, которое прилагается в комплекте. Прежде всего, обратите внимание на меры безопасности.

Наружные телевизионные антенны с усилителем – это всегда приманка для молнии, поэтому не проводите работы во время грозы, тем более, если ваш приёмник не имеет грозозащиты.

Подать электропитание к усилителю активной антенны можно тремя способами.

При наличии цифрового тюнераПитание подаётся прямо с приставки по коаксиальному кабелю. В меню приставки, отыщите пункт «Питание ант. вкл.». Даже если усилитель на 12В, зачастую 5В с тюнера будет достаточно.
При отсутствии цифровой приставкиВ этом случае нужна антенна с питанием через USB. Если этой возможности не предусмотрено в конструкции волнового улавливателя, то понадобится специальный адаптер с инжектором. Он подключается к USB порту телевизора.
Классический способПодключение выполняется через блок питания с напряжением, соответствующим усилителю. Соедините коаксиал со штекером, предварительно зачистив его – проденьте кабель под крепления, и подтяните крепёжные винты. Коаксиал должен касаться оплёткой залужённой площадки.

Если подключение к телевизору антенны с усилителем не дало ожидаемых результатов в виде улучшенного изображения, нужно пробовать поменять её направление или ставить под сомнение волновое соответствие усилителя.

Вас может заинтересовать: Логопериодическая антенна

Как делается проверка ТВ-антенны

Содержание Привет друзья! В этой заметке продолжу тему как настроить DVB-T2. Эфирное цифровое ТВ, 20 каналов бесплатно, как настроить антенну и радоваться качественному изображению.Если Вам интересно какие виды цифрового телевидения бывают и как правильно выбрать телевизор учитывая это разнообразие, то переходите по этой ссылке и читайте вот в этой статье.О том как правильно выбрать антенну для цифрового телевидения, можно поинтересоваться вот по этой ссылке.Ну а прямо сейчас, о том как настроить антенну и оборудование на цифровые каналы.Немного общей информации для большего понимания дела.В настоящее время эфирное цифровое телевидение предлагает к просмотру 20 телевизионных программ, и к прослушиванию 3 радиостанции.

Итого 23 и эти каналы входят в два пакета цифрового телевидения.Но что интересно, так это то, что пользователю нет необходимости настраивать отдельно все 23 частотных канала на своём телевизоре или приставке, а всего лишь два.P.S. Жители Москвы и округа могут радоваться большему, у них идёт трансляция и третьего пакета, а это уже 30 программ цифрового телевидения и необходимость настраивать три частотных канала. Что бы было понятней, давайте вспомним, как это работает в аналоговом сигнале?

В этом случае на одном частотном канале идёт трансляция одного телеканала, например в моём регионе на 6 частотном канале шла трансляция Первого канала, на частоте 12 канала передавался телеканал «Россия», а в ДМВ диапазоне на частоте 27 канала шли передачи телеканала НТВ. И та далее — Один частотный канал = один телевизионный канал!

С приходом цифрового вещания всё изменилось!И одним из его преимуществ является то, что теперь на одном частотном канале транслируется не один телеканал, а сразу десять и более, так сказать пакетом. Это так и называется — «Пакет»или «Мультиплекс» Например с телецентра г. Белгород на 43 канале цифрового вещания передаётся 10 телевизионных каналов и плюс 3 радиостанции это первый пакет, а на частоте 46 канала ещё 10 телеканалов это пакет второй.

Таким образом задействовано всего две телевизионных частоты, а не двадцать три. Но учтите если в Белгороде это 43 и 46 каналы, то в другом городе это будут иные частоты.Объединяет всех только одно, в любом регионе это будут частоты дециметрового ( ДМВ ) диапазона, а следовательно и антенна тоже нужна ДМВ. ( ДОПОЛНЕНИЕ: В настоящее время некоторые трансляторы пока ещё вещают только один из двух пакетов, т.е.

только десять каналов.) Узнать на каких каналах ведётся вещание Цифрового эфирного телевидения в Вашем регионе, где расположены передающие вышки и работают ли они в полном режиме, вещая два пакета, можно здесь, в отдельной статье Эта информация может быть крайне полезной и для успешной установки антенны.

Итак, если вы решили организовать у себя цифровые эфирные телеканалы, Вам понадобятся:Телевизор со встроенным тюнером DVB-T2 или, если такового не имеется, то понадобится приставка для цифрового телевидения, так же формата DVB-T2.Ну и конечно же сама антенна, ДМВ диапазона.

Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

Шум на любимой радиостанции, плохой приём телеканалов на даче, или пропадающий голос друга в динамике телефона — все это результат слабого сигнала с передатчика. Антенный усилитель является решением каждой из этих проблем. Необходимость использовать телевизионный усилитель обычно возникает, когда длина антенного кабеля от источника до приёмника слишком велика. Его использование также может быть вызвано большим количеством антенных разъёмов в квартире, ведь каждое разделение антенного сигнала приводит к его ослаблению. Цель установки усилителя проста — улучшить качество передаваемого телевизионного сигнала.

Антенный усилитель для телевизора, является широко распространен на просторах СНГ.

Ремонт антенны телевизора: слабый сигнал или его отсутствие

Если после включения телевизора, вы видите на его экране лишь надпись NO SIGNAL, становится понятным — возникли проблемы с антенной. Также о неисправности антенны (хотя причины могут быть и не в ней) подскажет некачественный сигнал.

Во многих случаях владельцам телевизионных приемников удается решить проблемы с антенной собственноручно.

Как правильно ремонтировать антенну и когда без помощи телемастера не обойтись?Проверка исправности антенныВ зависимости от типа антенны, присоединенной к телевизионному приемнику, телевидение бывает:

  1. аналоговое,
  2. цифровое (эфирное, кабельное цифровое, через спутник, IP-телевидение).
  3. спутниковое,

Какого бы рода не была антенна, при любых неполадках с ней и плохим приемом сигнала нужно проверить:

  • Не повреждена ли антенна механически.
    Другой вопрос — грамотность предпринимаемых действий и их безопасность.
  • Насколько хорошо подсоединен к антенне кабель, в надлежащем ли он положении и состоянии.
  • Плотно и в нужный ли разъем вставлен штекер.
  • Настроены ли каналы правильно.
    Дефекты, заломы кабеля, повреждение контактов, коррозия в месте соединения антенны — все это неисправности, которые нужно устранять.

    Настраиваются ли в принципе все или некоторые из них.

    Обратите внимание! Для эфирного и кабельного ТВ может быть отдельный поиск.

Нередко не ловит сигнал новый, только что установленный телевизор. Чаще проблема в настройках, но вероятность плохого качества самой техники не исключена. Если давно пользуетесь телевизором, прежде всего перепроверьте не забыли ли вы заплатить за ТВ!

Всегда можно позвонить оператору, чтобы перепроверить внесение оплаты и заодно уточнить не возникли ли неполадки в его работе.Если убедились, что внешне с антенной и ее подключением все в порядке и за ТВ вы заплатили, вероятно:

  • Неисправен какой-то элемент внутри телевизора.
  • Неисправна сама антенна.
  • Поврежден ТВ-тюнер.
  • Повреждено гнездо, в которое вставляется штекер антенны.
  • Проблемы с программным обеспечением.

Для ремонта антенны, тюнера и телевизора приглашайте на дом опытного телемастера компании ВсеРемонт24!Факторы, влияющие на качество сигналаЕсли каналы показывают, но прием сигнала оставляет желать лучшего, крайне не рекомендуется продолжать просмотр. Это небезопасно для зрения и психики. Характеристика некачественного сигнала неисправной ТВ-антенны:

  1. помехи, рябь, шум,

Ремонт эфирных антенн после грозы

Начинаем с включения телевизора.

Если телевизор включился-уже хорошо, но бывает, что вылетает входной приёмный блок.

Предположим, что у вас установлен т2 ресивер который принимает цифровой сигнал с дециметровой антенны и передаёт на телевизор — тоже включаем в сеть 220в и смотрим включился ли он. Тюнер т2 включился, идём дальше(включение телевизора и т2 приставки не гарантирует, что у одного из них не вышел из строя приёмный блок).

Далее проверяем работоспособность антенного блока питания по той же аналогии, что и предыдущие два устройства. Блок питания включился, уже хорошо (если не включился — замените блок питания). И на конец проверяем плату усилителя. Далее речь пойдёт для тех кто дружит с паяльником, если вы не являетесь таким, то просто купите и замените антенный усилитель на такой же тип как у вас был (swa 777, 999, 9999, 3501, 2000, 7777 и т.п.

или на любой аналогичный по своим характеристикам)

All-Audio.pro

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим.

Как этого добиться? Поиск данных по Вашему запросу: Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.

Функция Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:

  1. Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  2. Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  1. Соотношение сигнала и шума.
    Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  2. Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  3. Частотный диапазон.
    Варьируется от 20 до 20000 Гц.
  4. Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки.
    Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.
  5. Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям.

Усилители можно классифицировать:

  1. По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  1. По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  2. По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД.

Как установить и проверить усилитель на антенне.

[email protected] (spayte) wrote, 2020-10-17 08:01:00 [email protected] spayte 2020-10-17 08:01:00

  1. Next
  2. Previous
  3. Share

Category:

  1. Cancel
  2. техника

Антенный усилитель — это устройство, которое устанавливается на антенну с целью усилить сигнал и, как следствие, улучшить качество картинки на экране телевизора. Особенно актуален он будет в местности, далёкой от телебашен.

Как правило, это находящиеся вдали от цивилизации деревни и села.

«> Установка антенного усилителя необходима для улучшения качества сигнала.Выбор антенного усилителяПричин плохого приёма сигнала может быть множество.

С такой проблемой сталкиваются даже жители крупных городов, хотя, казалось бы, они находятся в непосредственной близости от вышек.

Самые распространённые причины возникновения помех:

  1. препятствия, расположенные на пути сигнала — деревья, высотные дома и т. д.;
  2. ландшафтный провал между точкой приёма сигнала и вышкой;
  3. слабый сигнал.
  4. источник сигнала слишком далеко от точки приёма;

Выбор антенного усилителя зависит от множества факторов. Однако первым делом нужно понять — какая именно установлена антенна.

Всего их два типа: пассивная и активная.

В конструкцию активной антенны уже по умолчанию встроен усилитель сигнала. Если же у вас возникли проблемы с сигналом, то, вероятней всего, вы обладатель пассивной антенны. Подобную антенну следует устанавливать только в том случае, если передающая сигнал вышка находится в пределах видимости и между ней и антенной нет никаких преград.Следующее, что необходимо выяснить — это расстояние до ближайшей вышки.СОВЕТ.

В зависимости от расстояния до вышки следует выбрать прибор с подходящим коэффициентом усиления. Как правило, покупать антенный усилитель стоит только при условии, что расстояние от вышки до дома составляет более 10 км.

Антенна со встроенным усилителем

Антенный предусилитель – активный элемент антенной установки, предназначенный для первичного усиления сигнала. Плата усилителя для антенны устанавливается непосредственно на ней самой, превращая её в приёмник активного типа. Активный улавливатель телеволн нужен в случаях, когда значение напряжённости электромагнитного поля в зоне приёма недостаточное или коаксиальный кабель слишком длинный, что приводит к дополнительным потерям сигнала.

В готовых антеннах заводского производства встроенное усиливающее устройство входит непосредственно в антенную конструкцию и скрыто от глаз пластиковым корпусом. Питающее напряжение к электронной плате подаётся по отдельному проводу или прямо через телекабель. В некоторых модификациях питание поступает от цифрового тюнера.

Современная антенна ТВ с усилителем, как и отдельно взятый предусилитель, который вы приобретаете, отличаются рядом положительных, усовершенствованных параметров:

  • технология частотной коррекции – отсечка частотных пиков и компенсация провалов;
  • помехозащищённость;
  • низкий уровень собственного шума;
  • высокая устойчивость к интермодуляции;
  • широкий диапазон допустимых напряжений питания;
  • низкое энергопотребление.

«Правильный» предусилитель определяется силой входящих телевизионных сигналов и тем, что установлено между телевизионной антенной и телевизором (длинные коаксиальные кабели, делители сигнала).

Всё об антенных усилителях

Антенный усилитель — это устройство, которое устанавливается на антенну с целью усилить сигнал и, как следствие, улучшить на экране телевизора.

Особенно актуален он будет в местности, далёкой от телебашен.

Как правило, это находящиеся вдали от цивилизации деревни и села.

Установка антенного усилителя необходима для улучшения качества сигнала.Причин плохого приёма сигнала может быть множество. С такой проблемой сталкиваются даже жители крупных городов, хотя, казалось бы, они находятся в непосредственной близости от вышек.

Самые распространённые причины возникновения помех:

  1. ландшафтный провал между точкой приёма сигнала и вышкой;
  2. слабый сигнал.
  3. источник сигнала слишком далеко от точки приёма;
  4. препятствия, расположенные на пути сигнала — деревья, высотные дома и т. д.;

Выбор антенного усилителя зависит от множества факторов.

Однако первым делом нужно понять — какая именно . Всего их два типа: пассивная и активная.

В конструкцию активной антенны уже по умолчанию встроен усилитель сигнала. Если же у вас возникли проблемы с сигналом, то, вероятней всего, вы обладатель пассивной антенны.

Подобную антенну следует устанавливать только в том случае, если передающая сигнал вышка находится в пределах видимости и между ней и антенной нет никаких преград.Следующее, что необходимо выяснить — это расстояние до ближайшей вышки.СОВЕТ. В зависимости от расстояния до вышки следует выбрать прибор с подходящим коэффициентом усиления. Как правило, покупать антенный усилитель стоит только при условии, что расстояние от вышки до дома составляет более 10 км.

Если же расстояние меньше, то проблема в неправильно подобранной антенне и усилитель положения не исправит. Коэффициент усиления — это характеристика, с которой нужно быть осторожным.

Это тот случай, когда больше не значит лучше.

При недостатке сигнал будет недостаточно сильным, а при избытке появятся шумы, которые всё равно будут мешать . По этой причине для одного типа антенн выпускают множество моделей усилителей с разными характеристиками.Для правильного выбора коэффициента необходимо использовать специальную таблицу.

В этом нет ничего сложного.Мы не будем вдаваться в тонкости конструкции антенного усилителя — для обывателя эта информация будет бесполезной.

Расскажем о двух видах усилителей и их назначении.Антенные усилители SWA применяются в антеннах решётчатого типа ASP-4 и ASP-8, которые часто называют «польскими» антеннами.

Сами по себе эти антенны обладают очень низким коэффициентом усиления, и без усилителя им не обойтись.Двумя самыми главными характеристиками при выборе усилителя SWA будут — коэффициент усиления и коэффициент шума.

При покупке обратите внимание именно на них.

О первом мы уже говорили выше. Со вторым всё ещё проще — чем меньше, тем лучше.У этого типа усилителей очень узкая область применения. Выпускаются они для ремонта вышедших из строя антенн Локус.

Телевизионная польская антенна

Рис .1.

Польская антенна, основыне элементы антенны и подключение.

Антенны, показанные на рисунках 1 и 2, продают в разобранном виде, и покупатель собирает их сам. В комплект антенны (рисунок 1) входят:

  1. Блок питания ~220 В/=12 В — 1 шт.;
  2. Инструкция по применению антенны — 1шт.
  3. Активные вибраторы ДМВ — 6 шт.;
  4. Активные вибраторы МВ — 2 шт.;
  5. Антенный усилитель (на выбор покупателя) — 1 шт.;
  6. Антенный штеккер — 1 шт.;
  7. Пассивные вибраторы (директоры) — 4 шт.;
  8. Рефлектор с комплектом крепления к мачте -1 к-т; двухпроводная линия (волновод) с крепежной рейкой и монтажными пластмассовыми коробками -1 к-т;

Стоит этот комплект для самостоятельной сборки антенны прмиерно 35 грн.

Коаксиальный кабель (фидер) в комплект антенны не входит, его покупают отдельно.

Рекомендуемый диаметр кабеля 6,8 мм, а его длину выбирают в зависимости от мест расположения телевизора и антенны.

Ремонт антенных усилителей

Печать

К ремонту антенных усилителей обычно приводят статическое электричество (грозовые разряды) и поломка блока питания (перенапряжение, что случается редко).

Поломка антенного усилителя из-за грозы. Посмотрите на рисунок с усилителем SWA-2000, на нем показаны транзисторы, участвующие в усилении и защите (мало чем помогающей и установленной в усилителях серий 2000 и выше). При грозовых разрядах наиболее часто выходит из строя транзистор усилителя первого каскада и разделительный конденсатор см.

рис. При ремонте антенных усилителей в первом каскаде желательно устанавливать высокочастотные транзисторы с F граничной 1,5 -2 -3 Ггц и малым уровнем собственных шумов – Кш, например транзисторы КТ391А-2, КТ3101А-2, КТ3115А-2, КТ3115Б-2, КТ3115В-2 шумовые характеристики большинства моделей усилителей не ухудшает, а применение транзисторов 2Т3124А-2, 2Т3124Б-2, 2Т3124В-2, КТ3132А-2 снижает Кш до 1,5 дБ, что улучшает параметры усилителя. Это обстоятельство позволяет рекомендовать замену первого транзистора усилителя на указанные последними даже в исправных, но «шумящих» усилителях с целью повышения качества их работы. Во втором каскаде можно использовать более дешевые и мощные транзисторы КТ391А-2, КТ3101А-2 и даже серий КТ371, КТ372, КТ382,КТ399, КТ316 и другие с граничной частотой около 2 ГГц.

Если есть трудности при ремонте, в приобретении таких транзисторов, то можно поставить и в первый и во второй каскад распространенные КТ399, КТ316, при этом сильно заметного ухудшения картинки не будет. Новые транзисторы лучше установить с противоположной стороны платы, просверлив предварительно отверстия для выводов сверлом диаметром 0,5…0,8 мм. Сверлить лучше так, чтобы отверстие касалось края площадки.

В усилителях SWA оба транзистора работают с коллекторным током 10…12 мА. Такой ток приемлем для второго транзистора, но превышает постоянно допустимый для первого, если установлены транзисторы серий КТ3115, КТ3124 и КТ3132А-2. Поэтому после монтажа конкретного экземпляра необходимо установить рабочую точку транзистора VT1.

Для этого выпаивают микрорезистор R1 и вместо него временно подключают подстроечный резистор сопротивлением 68…100 кОм.

Перед включением питания движок резистора должен находиться в положении максимального сопротивления, чтобы не повредить транзистор. На усилитель подают напряжение 12 В от блока питания и измеряют падение напряжения на резисторе R2.

Поделив измеренное напряжение на сопротивление резистора R2, узнают коллекторный ток. Регулируя сопротивление подстроечного резистора в сторону уменьшения, добиваются коллекторного тока около 5 мА, что соответствует минимуму шумов по характеристике транзисторов.

Далее вместо подстроечного резистора впаивают постоянный такого же сопротивления.

После этого покрывают печатную плату и транзисторы слоем радиотехнического лака или компаунда для защиты от влаги. Как избежать

Спутниковое оборудование и Цифровое эфирное телевидение Т2

Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов, которые изготавливаются ведущими зарубежными фирмами – ITT, Siemens, Philips и др.

Они могут использоваться в различных конструкциях широкополосных антенн. Благодаря полностью автоматизированному многократному контролю широкополосные усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.

В настоящее время наибольший ассортимент составляют широкополосные антенные усилители SWA, WS, РА, РАЕ, GPS и др.

Они имеют различные схемные решения, что позволяет путем простейшего подбора добиться требуемых результатов в районах с различным уровнем принимаемого сигнала.

В районах с относительно хорошим уровнем принимаемого сигнала обычно используют усилители с одним каскадом усиления (одноступенчатые) SWA-1, SWA-1 /LUX, PA-2, S&A-110.

All-Audio.pro

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться? Поиск данных по Вашему запросу: Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.

Функция Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:

  1. Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  2. Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  1. Входная и выходная мощность.
    Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  2. Частотный диапазон. Варьируется от 20 до 20000 Гц.
  3. Коэффициент нелинейных искажений.
    Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  4. Демпинг-фактор.
    Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.
  5. Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям.

Усилители можно классифицировать:

  1. По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  1. По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  2. По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД.

Ремонт усилителя ремонт антенны своими руками

Подробно: ремонт усилителя ремонт антенны своими руками от настоящего мастера для сайта olenord.com.Сломался блок питания телевизионной антенны?

Не спешите в магазин за новым, этот мастер-класс позволит вам своими руками отремонтировать “родной” адаптер и использовать сэкономленные деньги на более нужные вещи. Визуальные признаки неисправности – светодиод в корпусе блока питания либо совсем не светится, либо периодически гаснет. Проверяем тестером сопротивление первичной обмотки сетевого трансформатора, подключив щупы прибора к сетевой вилке блока питания.

Результат измерений должен быть в пределах 2,5-2,7 кОм. В случае отсутствия цепи возможен обрыв провода, соединяющего вилку и трансформатор, но чаще встречается неисправность трансформатора. Далее проверяем сопротивление на контактах антенного штекера, к которым припаян провод питания – прибор должен показать отсутствие короткого замыкания.

Вывинчиваем шурупы крепления крышки корпуса и снимаем её. Теперь откручиваем саморез крепления платы и вынимаем её. В некоторых моделях блоков питания плата просто вставляется в специальные пазы и фиксация её саморезом не предусмотрена.

Проверяем диоды D1-D4. Сопротивление исправных диодов в прямом направлении составит 450-650 Ом, в обратном – до бесконечности, с учётом процесса заряда электролитического конденсатора.

В нашем случае все диоды оказались исправными. Теперь – очередь проверить исправность микросхемы стабилизатора напряжения. Назначение выводов микросхемы (см.

фото): левый – выход питания (12 В), средний – общий, правый – вход (15-20 В). Чтобы процесс проверки был более наглядным, я припаял к выходу жёлтый провод, к общему – чёрный и к последнему – входу – красный. Видео (кликните для воспроизведения).

Естественно, в процессе ремонта к этим точкам просто подключаем щупы тестера.

Проверяем величину питающего микросхему напряжения. Как видно на снимке, этот параметр находится в пределах 21 В, что соответствует норме. Теперь проверяем выходное напряжение.

Здесь мы видим, что напряжение на выходе самопроизвольно поднимается до 18 В, затем. . резко падает почти до нуля.

Такие скачки происходят два-три раза в минуту, но всё же чаще БП вообще ничего не выдаёт. Заметим, что такой тип неисправности интегрального стабилизатора встречается редко, обычно напряжение на его выходе полностью отсутствует.

Так выглядит уже выпаянная микросхема стабилизатора.

Её маркировка – 78L12 – указывает на то, что стабилизатор рассчитан на напряжение 12 В. Подбираем взамен такую же либо аналогичную с напряжением стабилизации 9-12 В.

Следует иметь в виду, что при напряжении питания 9 В усилитель снизит коэффициент усиления, а повышение напряжения выше 15 В может вывести усилитель из строя. Вставляем новую микросхему и припаиваем её. Проверяем напряжение на выходе БП – тестер показывает 12,1 В.

Ремонт блока питания практически завершён.

Добавим, что при сроке эксплуатации антенны более двух лет желательно проверить электролитический конденсатор 100 мкФ, 25 В.

Рекомендации по приему программ наземного цифрового телевизионного вещания

В настоящее время эфирный прием - это самый простой способ получения программ цифрового телевидения.

Качество приема телевизионного сигнала зависит от различных факторов. Такими факторами являются: расположение объекта по отношению к зоне покрытия передающей станции, рельеф местности, ландшафтные особенности окружающего пейзажа и т.д. То есть все то, что при приеме может влиять на уровень принимаемого сигнала, а также экранировать место приема.

Так, если место приема находится на значительном расстоянии от станции, или если место приема загорожено холмами или лесом, то приходится применять более сложные антенные системы, чем, если бы место приема было неподалеку от передающей станции и отсутствовали бы любые экранирующие факторы.

Все антенны для приема цифрового ТВ должны быть антеннами дециметрового диапазона (21 – 60 ТВК).

Нецелесообразно применять антенны следующих типов:

– антенны метрового диапазона волн, так как для вещания цифрового эфирного телевидения в Республике Беларусь применяется только дециметровый диапазон. Также уже существующие старые антенные системы возрастом более 20 лет могут в своем составе содержать элементы (сама антенна, радиокабель, сплиттеры, разъемы и т.д.), работа которых отрицательным образом может сказываться на качестве приема цифрового сигнала. Все элементы антенной системы должны с минимальным затуханием работать в диапазоне частот до 790 МГц.

– «польские» антенны. При использовании антенны типа «польская» с усилителем не гарантируется качественный прием цифрового сигнала.



Если представленный выше видеоролик  не воспроизводится, загрузите и установите последнюю версию Adobe Flash player (бесплатная загрузка с официального сайта).

Особенности приема сигналов НЦТВ

По мере удаления от передающей станции уровень сигнала цифрового телевидения уменьшается. То же самое происходит и при наличии между станцией и приемной антенной высоких препятствий. В этом случае необходимо, чтобы приемная антенна обладала достаточным коэффициентом усиления (около 17-18 дБ).

Важно знать, что для различных цифровых приемников нет точной зависимости между показанием уровня сигнала и показанием качества сигнала, так как различными производителями оно трактуется по-разному.

Недостаточный уровень входного сигнала обычно проявляется в виде замораживания изображения, рассыпания его на «кубики», а затем и полное пропадание картинки. В звуке при этом появляются характерные «заикания» и «всхлипы».

На уровни сигнала в точке приема очень сильно влияют природные, погодные и сезонные перемены, такие как: сильные дождь или снег, таяние снега при оттепели, смена лиственного покрова у деревьев, влага или снег на деревьях в лесу, туман и т.д.

Снежный покров на антенне с последующим его таянием могут вызвать значительные изменения ее направленности и усиления.

Так обледенение ухудшает прием, в особенности на более высоких каналах. Скопившийся в разъемах и распределительной коробке антенны конденсат, замерзая и расширяясь, постепенно ухудшает контактные соединения, что приводит к ослаблению сигнала. Образующаяся при таянии льда влага также до высыхания может вызвать полное пропадание сигнала. Проявляется это в виде рассыпания картинки и всхлипываний в звуке.  Обычный признак, когда до этого хороший сигнал вдруг начинает резко меняться в течение суток.

Уровень сигнала в точке приема не остается постоянным, а из-за изменения условий прохождения все время колеблется.

Прохождение сигнала меняется в зависимости от времени суток, солнечной активности и состояния ионосферы, от изменения температуры воздуха с высотой, когда изменяется коэффициент преломления атмосферы, влажности, давления и т.д.

Сверхпрохождение - это природный эффект, при котором в точке приема вдруг начинают появляться сигналы от станций, расположенных порой за сотни километров. При этом они создают помехи приему основной станции, обычно проявляющиеся в том, что при сильном сигнале резко ухудшается показатель качества приема. Это явление может длиться несколько дней.

Для борьбы с этими явлениями всегда следует создавать максимально возможный запас по уровню сигнала в точке приема: антенны с максимальным коэффициентом усиления, расположенные на максимально возможной высоте и т.д.

Следует помнить, что надо всегда стараться получить необходимый уровень сигнала с помощью качественной дециметровой антенны, применяя антенные усилители лишь тогда, когда без них действительно не обойтись, так как любой активный элемент в антенном тракте - это всегда возможный источник различного рода помех.

В отличие от аналогового телевидения в цифровом ТВ отраженные сигналы не создают повторов на изображении, хотя и влияют на уровень и качество принимаемых сигналов.

Иногда, при отсутствии прямой видимости на станцию, можно принять сигнал, направив антенну на сильный отраженный сигнал. Правда чаще всего это применяется при приеме на комнатную антенну в городских условиях. При использовании наружной антенны следует избегать приема отраженных сигналов, так как их уровень очень сильно изменяется в зависимости от погоды, ветра и т.д. Отраженные сигналы, складываясь с основным, могут в зависимости от изменяющихся условий, то усиливать, то ослаблять суммарный сигнал. В этом смысле они вредят условиям приема.

Их влияние особенно сильно проявляется при приеме в лесу или между деревьями. Наилучшим способом борьбы с ними является применение остронаправленных антенн, расположенных выше или на уровне верхушек крон деревьев. Антенну нужно всегда направлять на самую сильную принимаемую станцию или ретранслятор.

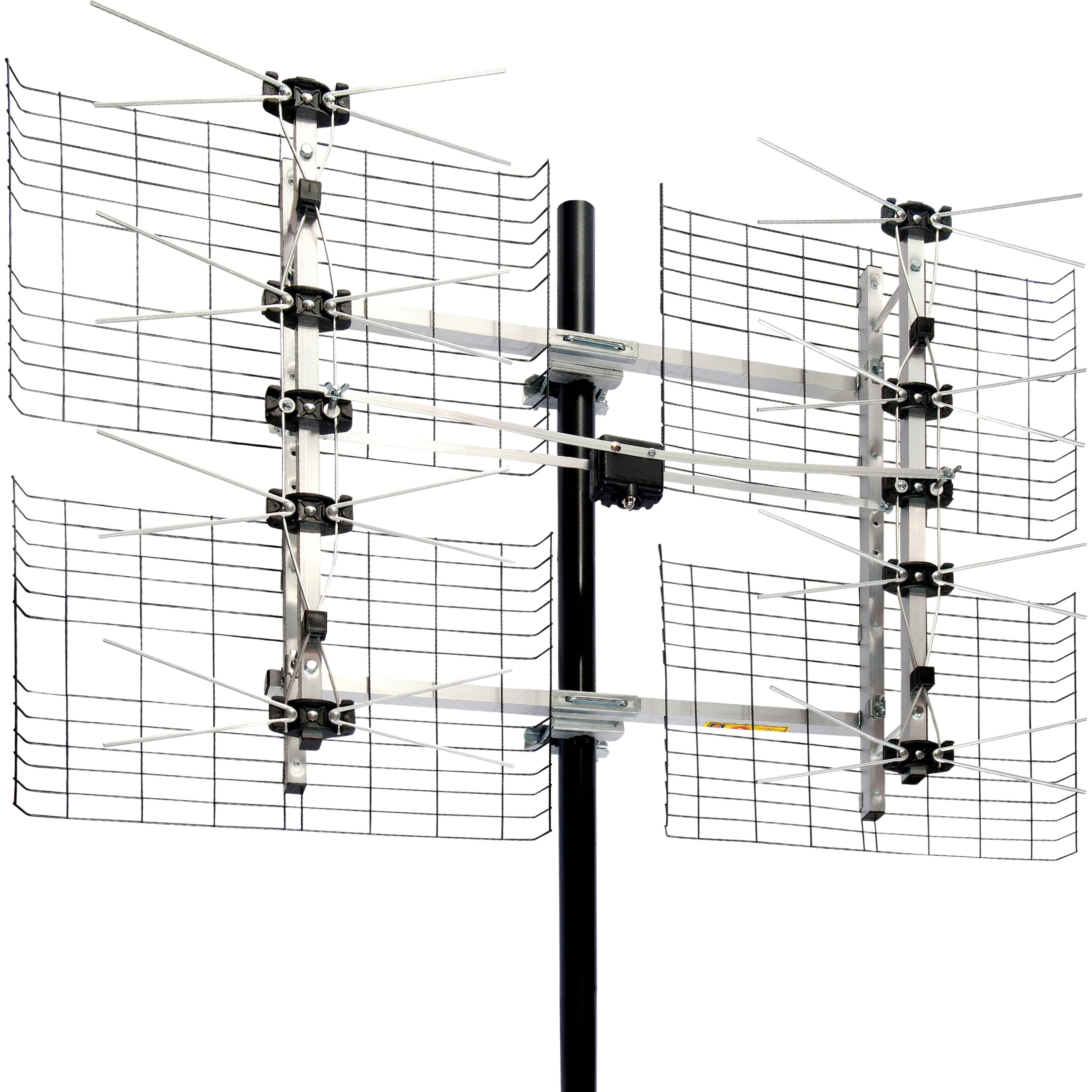

Выбор приемной антенны

Приемная антенна является устройством, предназначенным для эффективного приема радиоволн, она преобразует энергию электромагнитного поля в данной точке в высокочастотный радиосигнал и направляет его в коаксиальный радиокабель.

Лишь хорошо подобранная, правильно установленная и сориентированная антенна обеспечивает уверенный прием сигналов цифрового ТВ.

Для приема сигналов цифрового ТВ в Республике Беларусь используются приемные антенны, работающие в диапазоне 21 - 60 каналов.

Чем больше расстояние до передающей станции, тем с большим коэффициентом усиления должна быть антенна. Для приема близлежащих мощных станций (расстояния до 20-30 км) достаточно антенны с усилением 12-15 дБ.

Если расстояние до принимаемой мощной станции превышает 20-30 км или условия приема затруднены (холмы, лес, высокие здания и т.д.), то следует применять приемную антенну с усилением не менее 17дБ. Это соответствует примерно удвоению величины принимаемого сигнала. В общем случае действует правило, что, чем больше у антенны элементов, тем больше ее усиление, тем уже ее диаграмма направленности и тем лучше она ослабляет помехи, увеличивая отношение сигнал/шум принимаемого сигнала, то есть как бы усиливая его.

Из этого следует, что антенну с большим количеством элементов и узкой диаграммой направленности следует ориентировать на станцию очень тщательно, так как даже при повороте антенны влево-вправо всего на 5 градусов, уровень принимаемого сигнала уже сильно изменяется.

При некоторых условиях для приема цифрового ТВ можно использовать и комнатные антенны. Поскольку для работы комнатной антенны необходим очень сильный сигнал, их можно пытаться использовать лишь в непосредственной близости от передающих станций, обычно на расстояниях, не превышающих 10 км. В дополнение к вышесказанному на работу антенны влияют также высота установки антенны по отношению к уровню земли (высота точки приема, этаж в многоэтажном доме, положение ее в комнате, материал дома и т.д.).

Лучшим местом установки такой антенны является место, расположенное около окна, выходящего в направлении на передающую станцию, антенну следует располагать как можно выше. При таком расположении влияние на прием движения людей по комнате минимально.

В продаже имеются антенны как со встроенным усилителем (активные), так и без него (пассивные). Активные антенны для питания усилителя требуют подключения к электросети или активизации в цифровом приемнике функции питания антенны.

Установка приемной антенны

Перед установкой на крыше антенной мачты следует убедиться, что в точке приема имеется сигнал необходимого уровня.

Антенну следует устанавливать на расстоянии не менее метра от поверхности крыши. При установке антенны следует, сдвигая ее по вертикали и горизонтали, добиться наилучшего приема. В местах критического приема это может дать дополнительную прибавку уровня сигнала. Если на крыше не удается отыскать места с удовлетворительными приемными условиями, можно поискать его на территории участка. Рекомендуемая высота установки наружной антенны не менее 10 м от уровня земли. Как правило, чем выше установлена антенна, тем сильнее принимаемый сигнал.

Антенну следует направить в сторону ближайшей станции и, плавно ее поворачивая влево/вправо по горизонтали, добиться на индикаторе уровня и качества, отображающемся на экране телевизионного приемника (удобно проделать это в режиме ручного поиска станции) максимума принимаемого сигнала. Поворачивать антенну необходимо каждый раз примерно на 2-5 градусов, ожидая затем установившегося результата. После нахождения точного направления на станцию можно попробовать в небольших пределах сдвигать антенну вверх/вниз, опять добиваясь наилучшего сигнала. Советуем проделывать все это без антенного усилителя в тракте. При желании приема нескольких мультиплексов, рекомендуем проделать эту операцию для самого высокочастотного из них.

Применение антенного усилителя оправдано лишь после того, как приняты все остальные меры для получения максимально возможного сигнала, то есть: установлена антенна с усилением не менее 17-18 дБ, выбраны оптимально возможные место и высота ее установки и имеется, пусть неустойчивый, но все-таки прием станций.

Особенности настройки цифровых приемников

К основным рекомендациям по настройке аппаратуры относятся следующие.

– подключение антенного кабеля осуществляется непосредственно к телевизору или к тюнеру;

– настройка на нужный канал производится в автоматическом или ручном режиме.

Если в результате автоматического поиска появится сообщение о том, что ни одной программы не найдено, то причинами этого могут быть:

  • антенна не предназначена для приема дециметровых каналов;
  • у антенны малый коэффициент усиления;
  • антенна направлена мимо передающей станции;
  • высота расположения антенны недостаточна;
  • антенный усилитель (если он необходим) не получает питания или неисправен.

При ручной настройке необходимо указать номер канала и его частоту (данную информацию можно узнать по телефону 123 (звонок бесплатный).

При установке антенны необходимо добиваться получения такого запаса по принимаемому сигналу, чтобы при его уменьшении, вызванном изменением условий прохождения (погодой, сменой сезона, временем суток, сверхпрохождением и т.д.), величина принимаемого сигнала всегда обеспечивала бы уверенный прием.

Это условие выполняется, если на всех каналах принимаемых мультиплексов индикатор уровня сигнала цифрового приемника показывает не менее 70 - 80%.

Формирование пакетов программ

В наземном цифровом ТВ различные программы «упаковываются» в так называемые мультиплексы. Каждый мультиплекс затем передается в эфир на частоте одного из дециметровых ТВ каналов.

В настоящее время в Республике Беларусь осуществляется  передача трех мультиплексов. В состав первого мультиплекса (обязательный общедоступный пакет программ) входят 8 телевизионных программ («Беларусь 1», «ОНТ», «СТВ», «Мир», «РТР-Беларусь», «НТВ-Беларусь», «Беларусь 2», «Беларусь 3») и одна радиопрограмма («Первый национальный канал Белорусского радио»).

Для просмотра телеканала «Беларусь 5», который передается в составе 2-го мультиплекса в незакодированном виде, необходимо наличие цифрового тюнера стандарта DVB-T2. В связи с этим рекомендуется  приобретать  тюнер стандарта DVB-T2  для  просмотра   всего общедоступного пакета программ.

В состав второго и третьего мультиплексов входят по 18 телевизионных программ. При автоматическом поиске каналы второго и третьего мультиплексов будут представлены в закодированном виде. Для обеспечения приема закодированных каналов необходимо заключить договор, при этом выдача цифрового тюнера осуществляется бесплатно. Дополнительную информацию о коммерческом цифровом телевидении можно получить  на сайте www.zala.by.

Затерянных чудес: крушение Варшавской радиомачты, самого высокого сооружения в мире

Варшавская радиомачта в дни своего существования (через Викимедиа)

До тех пор, пока небоскреб Бурдж-Халифа в Дубае не достиг своей полной высоты 2722 фута в 2010 году, самым высоким сооружением из когда-либо построенных на самом деле был радиопередатчик в Польше. Увы, Варшавская радиомачта теперь ржавеет, а небесный шпиль согнулся в результате человеческой ошибки.


Радиомачта в сравнении с другими высокими конструкциями в рекламной брошюре (через Викимедиа)

Радиомачта возле Константынова, Польша, была закончена с непревзойденной высотой 2120 футов в 1974 году, и до 1991 года она служила передатчиком для Варшавского радио и телевидения.Его сигнал может быть получен через Европу в Африку и даже через Атлантику в Северной Америке. Тем не менее, уже десять лет в нем обнаруживались структурные повреждения из-за колебаний ветра, и он имел печальный эстетический недостаток, по крайней мере, когда в 1988 году не хватило краски для покрытия его монолитной изношенной стальной решетки.

Катастрофа произошла 8 августа 1991 года, когда во время технического обслуживания по замене растяжек во время сильного ветра кабели начали обрываться, и все это согнулось пополам, и внезапно башня, которая когда-то стояла такой высокой, превратилась в скрученный металл в земле.

Обломки радиомачты (через Викимедиа)

Хотя никто не пострадал, после катастрофы двое сотрудников строительной компании были отправлены в тюрьму. Понятно, что планы восстановления были встречены местными протестами за безопасность этого района. Из-за скорости падения обломков некоторые из них застряли в земле, а сопутствующая башня, поддерживающая изолятор подвала, и здание передатчика все еще разрушаются там, где они были заброшены более двух десятилетий назад.(Вот альбом фотографий 2007 года на сайте, большая часть которого видна нетронутой.) Тем не менее, это по-прежнему второе по высоте сооружение из когда-либо построенных, даже если оно разрушено и разорвано на части.

ОСТАЛОСЬ ВАРШАВСКОЙ РАДИОСТАНЦИИ , Константынув, Польша


Затерянные чудеса - это наши исследования утраченных чудес мира, затерянных ландшафтов и мест, которые мы хотели бы увидеть. Оцените все исчезнувшее великолепие здесь>

USB-ключ

и антенна позволяют полякам получать изображения от российских космонавтов.

Радиолюбители - также называемые радиолюбителями - получили удовольствие в эти выходные, когда русские на борту МКС общались с землянами.

И один энтузиаст, впервые начавший работать, получил долгожданный сюрприз, когда, используя USB-ключ и другое оборудование, он смог принимать передачи от космонавтов, находящихся на орбите Земли.

Анализируя отправленные ими данные, он смог собрать воедино изображения и звуки с космической станции, которые ознаменовали моменты в истории космоса России и Советского Союза.

Прокрутите вниз, чтобы просмотреть звуковое видео и узнать, как выполняется декодирование изображения.

Радиолюбитель из Польши получил изображения с МКС.На Reddit он раскрыл свой недорогой метод общения с космонавтами. Он использовал USB-ключ, известный как RTL-SDR, для приема звуков. При расшифровке выяснилось, что это изображения из истории российского космоса (показана открытка Юрия Гагарина)

Эти удивительные изображения были размещены на Reddit 22-летним студентом Радославом Карвацким из Польши.

'Эти изображения не передаются регулярно. Мне действительно повезло получить их, потому что это был мой первый опыт работы с таким оборудованием », - сказал он MailOnline.

«Я слепо настроился на эту частоту во время пролета МКС и случайно получил сигнал».

Астронавты и космонавты на станции регулярно общаются с людьми на Земле, используя радиолюбители.

Действительно, любой, у кого есть лицензия на радиосвязь и необходимое оборудование, может вести переговоры с экипажем и разговаривать с ними. Однако для прослушивания не требуется лицензия.

ХАРАКТЕРИСТИКИ И ФАКТЫ: МКС

Строительство МКС началось 20 ноября 1998 года.

Она поддерживает экипаж до шести человек, с экипажами, разделенными на группы по три человека.

Станция вращается на высоте около 255 миль (410 км).

Он имеет общую массу около 990 000 фунтов (450 000 кг) и имеет жилую площадь, примерно эквивалентную дому с пятью спальнями.

Он совершает полный оборот вокруг Земли каждые 92,91 минуты и движется со скоростью 17 100 миль (27 600 км) в час.

В настоящее время он находится в космосе более 5 900 дней, за это время он совершил более 92 000 оборотов вокруг Земли и непрерывно находился под наблюдением более 13 лет.

На выходных русские решили использовать метод передачи изображений, известный как телевидение с медленной разверткой (SSTV), для передачи изображений на Землю.

В этом случае на изображениях были Юрия Гагарина, который стал первым человеком в космосе 12 апреля 1961 года и родился более 80 лет назад, 9 марта 1934 года.

Гагарин в своем скафандре готовится к запуску. в то время как ракета, которая доставила его в космос - эволюция которой все еще работает, - также была передана с изображениями.

«Я думаю, что это отличный способ почтить память первого человека, который побывал в космосе», - добавил г-н Карвацки.

«Постоянное присутствие на станции международного экипажа - это то, о чем стоит подумать и оценить.

«Это показывает, что наша цивилизация может сотрудничать для достижения великих целей, и я уверен, что это то, что будет расти.

«И здорово, что они до сих пор помнят о своих корнях».

Прослушивая передаваемый звуковой сигнал на голосовых частотах, приемники могли декодировать входящие сообщения и видеть изображения, которые космонавты на МКС решили отправить.

«Изображения передаются с использованием протокола Slow Scan Television (SSTV)», - пояснил г-н Карвацки на imgur, где он разместил изображения.

«Перед началом передачи изображения я мог слышать голос астронавта -« Это Romeo Sierra Zero India Sierra Sierra »- что означает RS0ISS на фонетическом алфавите НАТО.

RS0ISS - российский позывной со станции, в то время как американцы использовали позывной NA1SS при общении с радиолюбителями.

Чтобы получать изображения и звуки, г-н Карвацки сказал, что он использовал USB-ключ RTL-SDR (показан), антенну, программу SDRSharp для приема данных и программное обеспечение MMSTV для их декодирования.

Вот одно из изображений, полученных Мистер Карвацки.Подпись гласит: «80 лет со дня рождения первого космонавта планеты Земля - ​​Ю.А. Гагарина»

Для получения изображений и звуков г-н Карвацки сказал, что он использовал ключ RTL-SDR, антенну, программу SDRSharp для приема данные и программное обеспечение MMSTV для их декодирования.

Программное обеспечение доступно бесплатно в Интернете, а такой ключ стоит около 10 фунтов стерлингов (15 долларов США).

По данным сайта ISS Fan Club, трансляции прошли в субботу 31 января и воскресенье 1 февраля.

Всего российский экипаж МКС прислал 12 снимков.

Для установления связи требуется прямая видимость станции, поэтому радиолюбители настраиваются, когда МКС пролетает над их местоположением.

Члены экипажа МКС часто делают незапланированные звонки на Землю по радиолюбителям, когда у них есть свободное время.

И, взяв несколько единиц оборудования, вы тоже могли слушать и разговаривать с космонавтами и космонавтами на станции.

Астронавты и космонавты на Международной космической станции (на снимке) регулярно общаются с радиолюбителями, также известными как радиолюбители, на Земле

Астронавт НАСА Дуг Уилок, бортинженер 24-й экспедиции, изображен с помощью радиолюбительской системы в космосе. Служебный модуль «Звезда» Международной космической станции 5 сентября 2010 г.

Огромная статуя Иисуса в Польше только что получила интернет-антенны, и никто не знает, почему

Поднимаясь на 108 футов, Christ the King считается самым высоким статуя Иисуса в мире.С 2010 года он навис над жителями Свебодзина, Польша, и, по всей видимости, уже претерпевает некоторые улучшения. Оборудование для передачи сигналов было недавно замечено встроенным в корону статуи, но никто точно не знает, что происходит с Иисусом 2.0.

Детище ныне покойного местного священника по имени Сильвестр Завадски, Христос Царь было профинансировано за счет средств в размере 1,45 миллиона долларов в виде пожертвований от жителей города и других мест. Согласно польскому изданию Fakt 24, с тех пор, как он был построен, возникли многочисленные местные противоречия, и последний, возможно, идет на грани между священным и мирским.

Fakt 24 заметил, что антенны были установлены на голове Иисуса, и получил кадры с дрона, чтобы лучше рассмотреть оборудование.

Fakt 24 подтвердил с экспертом, что оборудование действительно, похоже, предназначено для трансляции интернет-сигнала, и это место будет лучшим местом для увеличения дальности сигнала.

G / O Media может получить комиссию

Репортеры связались с приходом Божественного Милосердия, который присматривает за статуей, чтобы спросить, можно ли арендовать место на вершине головы Иисуса.Представитель сказал, что это невозможно, что побудило репортеров спросить, что происходит с антеннами. Представитель сказал, что они ничего об этом не знают.

После этого все становится еще более запутанным. Согласно сообщению, источник в неназванном интернет-провайдере сообщил им, что антенны были заказом прихода. Sputnik переводит оригинальный польский отчет:

Он отказался раскрывать детали контракта, но сказал, что местной церкви нужна сеть для системы видеонаблюдения, добавив, что соглашение полностью законно.

Источник также сообщил, что сигнал ретранслируется другим клиентам. В статье, кажется, подразумевается, что приход может быть вовлечен в какую-то попытку монетизировать пространство в короне Иисуса, но все это неясно. И честно говоря, не лучше ли то, что это появление божественного беспроводного интернета остается загадкой? Может, это чудо.

[Спутник, Факт 24]

Вращатели антенн SPID HR

РОТОР ВЫСОКОГО РАЗРЕШЕНИЯ для азимута, азимута и возвышения
РАЗРЕШЕНИЕ: 0.2 и 0,1 градуса!

Эта новая серия роторов SPID HR (High Resolution), тип RAS / HR, BIG-RAS / HR и BIG-RAK / HR, а также новые контроллеры сборки MD-01 и MD-02 имеют высокую точность (трек) система рототатора.
Также доступны SPID новый Треугольник Башенный ротор, тип RING

Контроллер ротора MD-01 и MD-02 имеет множество функций, которые могут быть настроены пользователем, источник питания с двойным напряжением типа PS-01 и PS-02 также доступен для объединения с полной антенной трековой системой.

В ротаторах с высоким разрешением установлены датчики положения (пропускание 0,0058 градуса в импульсе), отсчет будет 0,2 и 0,1 градуса в импульсе.(Зависит от модели)

Каждый комплект ротора входит в стандартную поставку. тип контроллера: MD-01 или MD-02
* MD-01 Контроллер = 19 "модель для монтажа в стойку
* MD-02 Контроллер = Настольная модель
(контроллеры MD-01 и MD-02 Elektronic такие же!)

RF HAMDESIGN продает только оригинальные продукты SPID, а не alfaSpid, которые также предлагаются здесь и там

КОЛЬЦО / HR РОТОР Новая модель ротора SPID для установки на башню Triangle

Пользовательские изображения Посетите наших пользователей

Комплект для модернизации / роторы HR Для существующих пользователей ротора / HR (High Resolution): Доступно: набор для модернизации, новая электроника для подсчета импульсов + набор разъемов IP-68.Новая встроенная импульсная электроника с подсчетом импульсов и новое водонепроницаемое соединение ...

Загрузить информационный лист SPID

ВАЖНОЕ ПРИМЕЧАНИЕ ДЛЯ СТАНДАРТНЫХ РОТОРОВ SPID:

Все стандартные вращатели SPID также могут управляться контроллером MD-01 или MD-02 вместо стандартного контроллера!
Каждый контроллер MD-01 и MD-02 может обрабатывать 2 ротатора: .......

Контроллер MD-01 или MD-02 может быть сконфигурирован как стандартный контроллер SPID, который работает путем обнаружения импульсов (см. SPID СТРАНИЦА АНТЕННЫХ РОТОРОВ), но контроллеры MD-01 и MD-02 имеют гораздо больше опций, некоторые из них:

- Возможность установки трехступенчатого плавного останова и функций запуска
- Управление через USB, включая поставляемое управляющее программное обеспечение MD01dde.exe
- MD-01 / MD-02 работает от отдельного источника питания (PS-01 / PS-02)
- Двигатели ротора могут работать быстрее стандартных 18 вольт! (отдельный блок питания PS-01 / PS-02)
- Бесплатные обновления прошивки (просто выполняемые самостоятельно)
- При необходимости обновите ротор до высокого разрешения (/ HR) с помощью набора для обновления датчика HALL.

См. Наш информационный лист о возможностях [566 KB] по всем вариантам ротора SPID в форматах PDF

BRITE: первая польская научная спутниковая станция

Отслеживание ротором SPID и 3-метровой антенной RF HAMDESIGN

CubeSat - это миниатюрный спутник (10x10x10 см, вес 1 кг), который предлагает все стандартные функции обычного спутника.

RF HAMDESIGN поставила комплектные приемные и приемопередающие антенные тарелки для многих из этих проектов.

Как правило, некоторые университеты строят спутник CubeSat и запускают его на околоземную орбиту. Он также строит или уже имеет наземную станцию ​​для отслеживания CubeSat и обеспечения связи по восходящей / нисходящей линии связи с помощью параболической тарелочной антенны и системы слежения SPID.

Более подробную информацию о CubeSat можно найти по адресу: https://www.qb50.eu/

Подходящие поворотные устройства антенн слежения, включая встроенный интерфейс трека, можно найти на нашей странице ротатора SPID. в SPID и RF HAMDESIGN Equipment, дополнительную информацию можно найти по адресу: http: // www.brite-pl.pl/index_en.html

Цифровая антенна 4K HDTV всего за $ 12,99 с купоном :: WRAL.com

* Этот пост содержит партнерские ссылки, и мы можем заработать небольшую комиссию, если вы их используете.

Эта цифровая антенна HDTV с усилителем сигнала и дальностью действия до 100 миль - супер сделка всего за $ 12,99 с купоном на Amazon!

Эта телевизионная антенна оснащена коаксиальным кабелем длиной 19 футов, усилителем усиленного сигнала, приемом 1080P и 4K HDTV.Я отказался от дорогостоящего кабельного телевидения много лет назад и предпочитаю использовать вместо этого антенну.

Антенна стоит 15,99 долларов плюс есть купон на 3 доллара, который вы можете закрепить по цене , по цене всего 12,99 долларов на Amazon.com ЗДЕСЬ!

Эта сделка доступна только в течение ограниченного времени.

Дополнительные предложения

Продажа контейнеров для хранения продуктов Rubbermaid Brilliance

Комбинированный набор из 9 предметов для хранения продуктов, салатов и закусок Rubbermaid Brilliance Combo продается всего за 13 долларов.49 (рег. $ 22,99) на Amazon прямо сейчас!

Описание от Amazon: «100% герметичные контейнеры для хранения пищевых продуктов Rubbermaid Brilliance оснащены крышками и дном из тритана без бисфенола А с прозрачностью на 360 градусов; герметичное уплотнение и надежные защелки предотвращают проливание и утечку и помогают сохранять продукты свежими и безопасными. Встроенный вентиляционные отверстия под защелками позволяют защищать от брызг в микроволновке с закрытой крышкой. "

См. Этот набор контейнеров для хранения продуктов Rubbermaid Brilliance в продаже на Amazon.com ЗДЕСЬ!

Эта сделка будет доступна только в течение ограниченного времени.

.

Цена на настольную зарядную станцию ​​

Эта настольная зарядная станция с 2 розетками и 3 USB-портами для зарядки стоит всего 11,69 долларов на Amazon прямо сейчас с распродажей и купоном!

Этот удлинитель с отличными отзывами имеет 2 розетки переменного тока, 3 порта USB и 5-футовый удлинитель в оплетке. Доступен в черном или белом цвете.

Зарядная станция продается по цене 12,99 долларов США, и есть купон на дополнительную скидку 10%, которую вы можете закрепить по цене, которая составляет 11 долларов США.69 на Amazon.com ЗДЕСЬ!

Эта распродажа доступна только в течение ограниченного времени.

Получите бесплатную доставку, если вы являетесь участником Prime или при покупке за 25 долларов. Вы можете получить 30-дневную БЕСПЛАТНУЮ пробную версию Prime на Amazon.com ЗДЕСЬ. Отмените в любое время до окончания пробного периода и ничего не платите.

.
Мини-вафельница Dash

Мини-вафельница Dash для отдельных вафель, панини, гашбраунов и др. продается в нескольких цветах всего за 9 долларов.99 на Amazon прямо сейчас!

Эта высококлассная, компактная и легкая вафельница отлично подходит для небольших партий, квартиры, небольших кухонь или кемперов / домов на колесах. На данный момент по этой цене в продаже есть цвета морской волны, красный и белый.

См. Продажу мини-вафельницы Dash на Amazon.com ЗДЕСЬ!

Эта распродажа доступна только в течение ограниченного времени.

.

Распродажа письменных принадлежностей BIC

BIC механические карандаши, ручки, гелевые ручки, маркеры, корректирующая лента и многое другое со скидкой до 80% на Amazon!

Есть отличные покупки школьных, офисных и художественных принадлежностей, начиная всего с $.97!

Посмотреть все пишущие инструменты BIC, которые продаются на Amazon.com, ЗДЕСЬ.

Эта распродажа доступна только в течение ограниченного времени.

Получите бесплатную доставку, если вы являетесь участником Prime или совершили покупку за 25 долларов. Вы можете получить 30-дневную БЕСПЛАТНУЮ пробную версию Prime на Amazon.com ЗДЕСЬ. Отмените в любое время до окончания пробного периода и ничего не платите.

.
Бесплатные пробные версии Kindle и Audible по подписке

* Kindle Unlimited: Получите 30-дневную бесплатную пробную версию Kindle Unlimited или 2 месяца Kindle Unlimited за 4 доллара.99 (рег. $ 19,98) на Amazon.com ЗДЕСЬ!

С Kindle Unlimited вы можете получить доступ к более чем 1 миллиону книг, популярным журналам и тысячам книг со звуковым повествованием. Вы можете отменить в любое время. Подробности на Amazon.com ЗДЕСЬ!

* Audible Plus: Получите 30-дневную бесплатную пробную версию Audible Plus на Amazon.com ЗДЕСЬ! Вы найдете тысячи Audible Originals, аудиокниг и подкастов с новыми названиями, добавляемыми еженедельно.

.
Llama Llama Red Pajama Book and Plush Set Распродажа

Красная пижамная книга и плюшевый набор ламы ламы продается на Amazon всего за 9,98 долларов США (штатная цена 19,99 долларов США) прямо сейчас!

Набор имеет отличные отзывы и включает в себя Книгу о красной пижаме ламы и милую чучело ламы в красной пижаме.

Смотрите этот набор в продаже на Amazon.com ЗДЕСЬ!

Эта распродажа доступна только в течение ограниченного времени.

.

Набор сковород для пиццы Cuisinart

Набор кастрюль для пиццы Cuisinart с 4 противнями для пиццы персонального размера продается на Amazon всего за 10,99 долларов США (скидка 50%) прямо сейчас!

Отлично подходят для семейной ночи пиццы!

В описании указано, что сковороды шириной 7 дюймов изготовлены из толстой стальной конструкции для равномерного нагрева, имеют антипригарные внутренние и внешние поверхности для облегчения снятия и очистки, имеют толстые закругленные края для предотвращения деформации и их можно мыть в посудомоечной машине.

Посмотрите этот набор кастрюль для пиццы Cuisinart на Amazon.com ЗДЕСЬ!

Эта сделка доступна только в течение ограниченного времени.

Получите бесплатную доставку, если вы являетесь участником Prime или совершили покупку за 25 долларов. Вы можете получить 30-дневную БЕСПЛАТНУЮ пробную версию Prime на Amazon.com ЗДЕСЬ. Отмените в любое время до окончания пробного периода и ничего не платите.

.

Салфетки с лизолом

Канистра Lysol Wipes Lemon & Lime Blossom на 80 штук была продана по цене от 3 долларов.68 и 4,99 доллара США (штатная цена 8,90 доллара США) на Amazon за последние несколько недель. Это делает каждую салфетку 5-6 центов.

Есть лимит 3.

См. Эту распродажу салфеток Lysol на Amazon.com ЗДЕСЬ!

Эта цена доступна только в течение ограниченного времени.

.

Распродажа рабочих тетрадей Brain Quest

Рабочие тетради Brain Quest для классов K-6 продаются со скидкой до 57%, начиная всего с 5,62 доллара (штатная цена 12 долларов.95) прямо сейчас на Amazon!

Вы найдете рабочие тетради на текущий учебный год, а также у них есть серия книг на лето, которые помогут подготовить ваших детей к следующему классу.

Ознакомьтесь со всеми рабочими тетрадями Brain Quest, которые продаются на Amazon.com ЗДЕСЬ!

Эта распродажа доступна только в течение ограниченного времени.

Игрушки, игры, пазлы, поделки

* Детские настольные книги и плюшевые подарочные наборы со скидкой до 50%!

* Пазлы Buffalo Games Jigsaw Puzzles продаются по цене от 8 долларов.97 на Amazon прямо сейчас!

* Мелисса и Дуг Продажа игрушек, поделок и игр: Существует ряд игрушек, декоративно-прикладного искусства и игр Мелиссы и Дуг, которые продаются по цене от 6,99 долларов на Amazon.com ЗДЕСЬ!

* L.O.L. Сюрприз! Раскрасьте свою бутылку с водой от Horizon Group Craft Kit за 9,88 долларов США (штатная цена 16,99 долларов США)

Книги и журналы

* Атомные привычки: простой и проверенный способ выработать хорошие привычки и избавиться от плохих Книга в твердом переплете продается за 11 долларов.98 (рег. $ 27) - скидка 56%!

* If Animals Kissed Good Night Настольная книга продается за 3,59 доллара США (обычная цена 7,99 доллара США)

* I Love You to the Moon and Back Board Book продается за 3,59 доллара США (обычная цена 7,99 доллара США)

* Где обитают дикие существа Книга в мягкой обложке продается за 5 долларов США (обычная цена 8,95 долларов США)

* Книга в мягкой обложке Wonky Donkey продается за 5 долларов.28 (рег. $ 7,99)

* Dog Man: Grime and Punishment: From the Creator of Captain Underpants (Dog Man # 9) продается за 6,49 долларов США (рег. 12,99 долларов США)

* The Deep End (Дневник Wimpy Kid Book 15) в твердом переплете продается по цене 7,38 доллара США (обычная цена 14,99 доллара США) - скидка 51%!

* Magic Tree House Boxed Set, Книги 1-4 продается всего за $ 9.60 (рег. 23.96)!

* Polar Express, юбилейное издание , посвященное 30-летию, продается по цене 9 долларов.99 (рег. $ 19,99)

* Где Crawdads Sing в твердом переплете Делии Оуэнс продается за 11,00 долларов США (рег. 26 долларов США)

* Деревенская Элегия: воспоминания о семье и культуре в условиях кризиса продается за 9,24 доллара США (реальная цена 16,99 долларов США)

* Midnight Sun , Книга 5 из 5: Сумерки. Сага - 4 августа 2020 года Стефани Майер продается по цене 13,32 доллара США (обычная цена 27,99 доллара США)

* Время милосердия (Джейк Бриганс) в твердом переплете - 13 октября 2020 года от Джона Гришэма продается за 11 долларов.89 (рег. $ 29,95)

* Modern Comfort Food: Поваренная книга босоногой Contessa в твердом переплете - Ина Гартен, 6 октября 2020 г.

* Посмотреть все текущие бестселлеры на Amazon.com ЗДЕСЬ.

Сделка дня

Есть несколько новых сделок дня и сотни Lightning Deals (которые длятся всего несколько часов или пока они не распродаются) на Amazon каждый день.Смотрите их все на Amazon.com ЗДЕСЬ.

Вышеуказанные продажи доступны только в течение ограниченного времени.

Amazon Fresh 2-часовая доставка
Участники

Prime получают бесплатную двухчасовую доставку Amazon Fresh (с минимальной покупкой) продуктов, вина, пива, устройств Amazon, игрушек, игр, поделок, декора и многого другого!

Подробную информацию об Amazon Fresh и доступные сроки доставки для вашего региона можно найти на сайте Amazon.com ЗДЕСЬ.

Получите бесплатную доставку, если вы являетесь участником Prime или совершили покупку за 25 долларов.Вы можете получить 30-дневную БЕСПЛАТНУЮ пробную версию Prime на Amazon.com ЗДЕСЬ. Отмените в любое время до окончания пробного периода и ничего не платите.

Распродажные цены, указанные в этом посте, действительны на момент публикации. Если цена, которую вы видите на веб-сайте Amazon, отличается от цены, указанной здесь, это означает, что сделка распродана или больше не доступна. Этот пост не является гарантией цены.

Как партнер Amazon, Smart Spending Resources может получать комиссию за соответствующие покупки.

Подробнее об этом

Страхи перед 5G напоминают страхи людей перед электричеством, говорит профессор Анджей Кравчик

Люди боятся неизвестного и новых технологий, сказал в интервью PAP эксперт по электротехнологиям профессор Анджей Кравчик.

PAP: Как вы прокомментируете заявление о том, что технология 5G связана с пандемией коронавируса?

Профессор Анджей Кравчик: Некоторое время назад появились фейковые новости о том, что 5G увеличивает заболеваемость коронавирусом, блокирует иммунную систему или облегчает вирусам доступ к клеткам организма.Это абсурдные, совершенно необоснованные заявления.

PAP: Но у 5G и пандемии коронавируса есть что-то общее. Оба они напрямую влияют на наш образ жизни, они могут изменить мир и принести неопределенное будущее. Может быть, именно этот страх прыгнуть в неизвестность находит свое выражение в теории заговора?

А.К .: Это возможно. Люди боятся нового, неизведанного, того, что меняет их жизнь. Но вряд ли кто-то ожидал пандемии COVID-19.И распространение 5G вполне ожидаемо. Это не революционная технология. Его реализация является следствием обычного эволюционного процесса в инженерии.

PAP: Из чего произошел 5G?

А.К .: В мобильной телефонии мы начали с первого поколения, отсюда и название 1G. В то время телефоны использовались только для разговоров. Они были большие и тяжелые. Затем появилась технология 2G, позволяющая отправлять текстовые сообщения. Затем 3G позволил нам использовать Интернет на мобильном телефоне.4G принес еще более быстрый Интернет и возможность отправлять MMS или видеозаписи. 5G предлагает интернет в тысячу раз быстрее, чем раньше, он будет несколько десятков гигабит в секунду вместо десятков мегабит в секунду.

PAP: Но противники 5G появляются, например, в социальных сетях. Откуда взялась идея протестовать против этой технологии?

А.К .: Протесты против мобильной телефонии касаются не только сети 5G. Это очень старая история людских страхов.Даже введение электричества на рубеже 20-го века вызвало аналогичные протесты

PAP: Мне вспоминается жестокий эксперимент, проведенный Томасом Альва Эдисоном, который убил слона, подключив его к сети переменного тока.

А.К .: Да, Эдисон хотел показать, что переменный ток, продвигаемый его конкурентом Никола Тесла, намного опаснее постоянного. Эдисон также экспериментировал с осужденными с электрическим стулом, чтобы уберечь людей от использования переменного тока.Это подействовало на воображение. Затем, в 1970-1980-х годах, страх людей перед электромагнетизмом сосредоточился на высоковольтных линиях. Было сказано, например, что коровы, пасущиеся под этими линиями, не дают молока; люди разрушали объекты. Однако с тех пор никакие исследования не показали, что эти линии электропередач могут навредить кому-либо. Со временем энергия протестов переместилась в мобильную сеть, и так было с момента ее создания.

PAP: Я заметил общий фактор протестов против высоковольтных опор и базовых станций мобильной связи.Думаю, это зловещая, неприятная архитектура этих инсталляций.

А.К .: Люди боятся больших вещей, которые нарушают гармонию в публичном пространстве. И опоры высокого напряжения в этом отношении действительно похожи на базовые станции.

Но с технологией 5G мы можем уйти от этих больших антенных вышек. Антенны 5G будут небольшими, встроенными в инфраструктуру города: уличные фонари, стены домов. Их можно будет вписать в городское пространство, чтобы они перестали быть заметными.Это одно из преимуществ 5G. Может быть, исчезновение больших антенн поможет людям перестать так бояться этой технологии? Кстати, в Англии или Нидерландах, где тоже были протесты против 5G, люди сжигали базовые станции сети 4G! В чем смысл?

PAP: Может быть, базовые станции напоминают нам, что «Большой Брат наблюдает», и мы не сможем спрятаться от досягаемости новых технологий ... Насколько велика антенна 5G?

А.К .: Это MIMO-антенна, небольшое плоское устройство размером несколько десятков на несколько десятков сантиметров. Если грамотно спланировать строительство инфраструктуры, то такие антенны будут незаметны, они впишутся в городское пространство. Эти подсознательные страхи, связанные с размером устройств, перестанут существовать. Еще одним преимуществом этих антенн является то, что они могут поддерживать одновременно множество устройств, включая сотовые телефоны.

PAP: Но антенны 5G также будут более плотно развертываться в городах.Будут ли они подвергать людей большему воздействию электромагнитного излучения?

А.К .: Нет. Вопреки виду, они будут работать с гораздо меньшей мощностью. Теперь, чтобы связаться с одним человеком, антенна базовой станции излучает сигнал на большой территории. Напротив, прямоугольная антенна будет посылать направленные лучи электромагнитного излучения одному пользователю. Другие люди будут вне досягаемости этого электромагнитного поля. Еще одно преимущество в том, что соединение будет быстрее и не будет прерываться. Сеть 5G решит технические проблемы, с которыми мы сегодня сталкиваемся, с исчезновением абонентов во время телеконференций или невозможностью дозвониться до близких в канун Нового года.

PAP: Каковы практические применения 5G?

А.К .: Автономным машинам нужна быстрая передача данных. Возможен также быстрый прогресс в области телемедицины. Представьте себе, что пациента в больнице в Pcim может прооперировать лучший хирург из Бостона или Оксфорда. И это лишь малая часть возможностей, которые предлагает развитие Интернета вещей.

PAP: Но, может быть, 5G на самом деле не требуется для достижения такого быстрого и эффективного Интернета? Может нам просто нужен кабельный интернет по оптоволокну?

А.К .: Это невозможно. Конечно, оптоволокно по-прежнему будет использоваться для междугородных соединений, но вы не сможете подключиться к каждому телефону, каждому ноутбуку, каждой машине с помощью оптоволокна. По крайней мере, в какой-то момент Интернет должен проходить через антенну, которая будет отправлять сигнал на устройство.

PAP: В контексте 5G раздаются голоса, что электромагнитное излучение неестественно. А то, что неестественно, считается плохим.

А.К .: Все технологии, которые мы используем, неестественны.Разве это естественно, что мы можем летать на самолете над землей со скоростью 1000 км в час? Не совсем. Но почему это должно быть плохо? Кроме того, искусственное электромагнитное поле находится в симбиозе с естественным электромагнитным полем.

PAP: Естественное электромагнитное поле?

А.К .: Конечно! Мы привыкли к электромагнитным полям, потому что сами их излучаем. Ведь в нас текут токи, они передают сигналы в теле. И эти токи создают собственное электромагнитное поле.Каждый из нас - электромагнитное существо.

PAP: Поскольку электрический ток является неотъемлемой частью нашей жизни, разве искусственное электромагнитное поле не нарушает наши естественные электромагнитные поля?

А.К .: Нет. Это симбиоз, а не разрушение. Есть теории, что сигнал 5G используется для контроля над разумом. Это абсурд. Такое электромагнитное поле не может изменить мысли.

PAP: Страх перед контролем над мозгом также можно понять на другом, символическом уровне: сотовые телефоны меняют состояние нашего ума.Возможно, некоторые люди опасаются, что дальнейший цифровой прогресс приведет к дальнейшему ослаблению связей между людьми и контакта с природой. И духовная жизнь перестанет быть важнее постоянного потока новых стимулов ...

А.К .: Да, общение между людьми полностью изменилось с тех пор, как появились телефоны, а не только сотовые. Раньше, чтобы узнать, как дела у кого-то, приходилось навещать его. Теперь вы можете позвонить или прочитать их сообщения в социальных сетях. Это результат прогресса.Но когда появились поезда, возникли опасения, что железная дорога - плохое изобретение, потому что она поможет людям отдаляться друг от друга.

Конечно, вы можете протестовать против новых технологий, чтобы люди не уезжали. Но, возможно, вам стоит вместо этого позаботиться об этих отношениях в своей жизни. Встречайтесь с близкими вам людьми. Проводите время как хотите. Воспитывайте детей в соответствии с этими ценностями. Новые технологии - это всего лишь инструменты, и мы решаем, как их использовать.

PAP: Вернемся к воздействию электромагнитного излучения на человека.Может ли это негативно повлиять на организм?

А.К .: Я не говорю, что электромагнитные поля не действуют на людей. Если кто-то скажет мне сесть на антенну радара, я не буду. Благодаря силе электромагнитного поля, которое излучает радар, я мог перегреть некоторые части своего тела. То же самое и с микроволновыми печами. Но мощность микроволновой печи или радара намного больше, чем у телефона или базовой станции. По словам Парацельса, «все - яд», и риск отравления - это всего лишь вопрос дозы.Возьмем, к примеру, явление воды, текущей сверху. Приятно, когда ты под теплым душем. Но если вы попадете под огромный водопад, можете умереть.

PAP: Давайте перенесем вашу метафору в 5G. Является ли излучение базовых станций ливнем, ливнем или водопадом?

А.К .: Хороший душ.

PAP: С января этого года для строительства сети 5G в Польше были изменены стандарты электромагнитного излучения.Теперь разрешены во много раз более высокие дозы, чем раньше. Разве это не приближает нас к водопаду?

А.К .: Совсем нет. Остаемся в душе. Стандарты, которые изменились в начале этого года, адаптированы к стандартам стран Западной Европы или США. И эти стандарты все еще в 50 раз ниже, чем значение, которое может, а не обязательно, каким-либо образом повлиять на организм. Итак, мы очень далеки от окружающего нас электромагнитного поля, влияющего на наши тела.

ПАП: Вы можете сказать это со 100% уверенностью? В конце концов, никогда не проверялось, не повлияет ли какое-либо влияние на его здоровье, если человек всю жизнь находится в электромагнитном поле, которое генерирует сеть 5G.

А.К .: Но переход с 4G на 5G не имеет ничего, кроме плюсов, когда речь идет о b-излучении. Во-первых, потому что сигнал будет точнее направлен на пользователя, а не на всех вокруг. Кроме того, будет небольшое изменение частоты. Сейчас у нас 2,6 ГГц, а новые сети будут работать на частотах 3–3,5 ГГц или 6 ГГц. Эти взаимодействия очень похожи и далеки от нарушения процессов в организме. Но разница только в плюс: чем выше частота, тем лучше ослабляется излучение в коже.Таким образом, частоты 5G будут лучше 4G. Между тем, в отчете FDA (Американского управления по санитарному надзору за качеством пищевых продуктов и медикаментов - ред. PAP) говорится, что ни одно из исследований 4G, проведенных за последнее десятилетие, не показало никакой связи между электромагнитными полями и раком, чаще всего связанными с электромагнитными полями.

ПАП: Но это только исследования на людях. А электромагнитное поле будет беспрерывно воздействовать на всю биосферу в течение десятилетий. Может быть, мы не можем со 100% уверенностью предсказать, что никакие виды акации, грибов или жуков не отреагируют отрицательно на это излучение?

А.К .: Я бы не ожидал, что такое поле негативно повлияет на какие-либо организмы. Но действительно невозможно предсказать, что будет в будущем. Что касается деревьев, то влияние на них электромагнитного поля мобильных телефонов было изучено без тревожных выводов.

Что касается жуков, существует статья польско-словацкой исследовательской группы о влиянии электромагнитных полей на клещей. Методология этого исследования, проведенного учеными-естествоиспытателями, без единого эксперта по электромагнетизму, является спорной.И средства массовой информации подхватили сообщение, заявив, что смартфоны привлекают клещей. Это довольно забавно, потому что это не был вывод из этого исследования. Это исследование необходимо повторить на модели, более близкой к технологии, которую мы фактически используем.

ПАП: Вы сказали, что электромагнитное излучение может нагревать клетки тела. Вы разговаривали со мной по мобильному телефону последние полтора часа. Вы чувствуете, как электромагнитные волны от телефона нагревают ваше ухо?

А.К .: Несколько лет назад мы проводили исследование, измеряли температуру в ушах во время получасового телефонного разговора. Для сравнения мы также проверили температуру, когда кто-то держал телефон за ухо с извлеченной батареей в течение получаса. В обоих случаях температура ушей повысилась на 1 градус Цельсия. Итак, уши нагреты - это не результат воздействия электромагнитного поля, а тот факт, что когда вы подносите что-то к уху, это препятствует циркуляции воздуха вокруг вашего лица. Итак, чтобы ответить на ваш вопрос: нет.Электромагнитные волны от мобильного телефона не согревают мое ухо, они слишком слабы для этого.

Профессор Анджей Кравчик - президент Польского общества прикладной электромагнетизма, эксперт по электротехнике и автор блога elektrofakty.pl. Он занимается теорией электромагнитного поля и воздействия электромагнитного излучения на тело.

Интервью Людвики Томала (ПА)

л / агт / кап /

тр.RL

За горизонтом: аэрофотоснимки гигантской системы обнаружения ядерного оружия СССР

Загоризонтный радар ДУГА был одним из важнейших элементов системы раннего предупреждения об американском ядерном нападении на СССР. Более дорогой в строительстве, чем близлежащая атомная электростанция, комплекс состоял из двух массивных комплектов приемных антенн, расположенных в Чернобыле, и одного передающего блока, которого больше нет, в 60 км от города Любеч-1.

Задача радара заключалась в обнаружении полета баллистических ракет с ядерными боеголовками, что позволило бы быстро нанести ответный удар до того, как американские бомбы достигнут намеченной цели.Весь комплекс тщательно охранялся, и его существование держалось в секрете.

Городок Чернобыль-2 был построен для обслуживания примерно 1000 рабочих и их семей и имел всю необходимую инфраструктуру: школу, детский сад, гостиницу, кинотеатр и даже спортивную площадку. Из-за того, что СССР хранил свои военные секреты, неизвестно, был ли радар эффективен и способствовал ли он обороноспособности страны во время холодной войны. Известно, однако, что он прекратил работу из-за радиации от Чернобыльской катастрофы и вскоре был закрыт.

Спустя более 30 лет антенна по-прежнему остается одной из крупнейших конструкций такого типа в мире и настоящим шедевром машиностроения. Он величественно возвышается над всей площадью и виден с расстояния десятков километров. Когда я поднялся на вершину ДУГА почти 10 лет назад, я, вероятно, был первым, кто сделал это после катастрофы. В то время весь комплекс был закрыт и тщательно охранялся, поэтому это было непростой задачей.

Сегодня его могут посещать туристы, хотя из соображений безопасности по-прежнему запрещено подниматься на антенну.Однако многие смельчаки игнорируют запрет, и один из них несколько лет назад заплатил за это непомерную цену.

Это чудо, что антенна все еще существует. Из зоны разграблены почти все металлические конструкции: от содержимого недостроенного 5-го блока атомной электростанции до тысяч автомобилей, использованных для ликвидации последствий катастрофы, до бесчисленных радиаторов, труб и других мелких предметов. Металлическая конструкция весом 13000 тонн стоит несколько миллионов долларов, поэтому недостатка в желающих быстро и легко заработать никогда не было.

Некоторое время назад обсуждалась идея взорвать антенну, так как потом дешевле и проще нарезать ее на металлолом. Огромный вес DUGA, по-видимому, был препятствием - потрясение от его обрушения могло угрожать атомной электростанции в 9 км. Маленькому вспомогательному радару, известному из-за своей формы как Circle и расположенному на расстоянии около 2 км, повезло меньше. Неохраняемый, его быстро вырубили и продали на металлолом.

Это было близко, но одну из двух основных антенн комплекса DUGA постигла та же участь, потому что кто-то начал отрезать ее самые ценные части (диполи), которые сделаны из чрезвычайно дорогой стали.Это была головокружительная задача. Воры с ацетиленовыми горелками должны были подняться на 80-метровую конструкцию и без всякой защиты отрезать выступающие из нее диполи. Некоторые из них до сих пор лежат у подножия антенны, как будто кто-то напугал воров, бросивших их в спешке.

Только самая высокая (135 м) антенна выдержала разрушительные действия воров металла. Но как долго?

Когда 8 лет назад я сделал первые аэрофотоснимки антенны, мне пришлось использовать вертолет, настоящий советский Ми-2.Сегодня достаточно дронов.

Я пробовал много раз, пока наконец не добился успеха. Погода стояла прекрасная: облака были достаточно густыми и низкими. Вам нужно только взобраться на вершину антенны и начать оттуда, а затем приземлиться. Это непросто, так как наверху обычно очень сильный ветер и очень мало места. Все это сделано, чтобы не намочить объектив при полете сквозь облака, что свело бы на нет все мои усилия.

стр.P.S. Для всех, кто интересуется необычной историей радара, ознакомьтесь с этим отчетом об одной из моих предыдущих поездок, где вы найдете дополнительную информацию и фотографии.


Об авторе : Аркадиуш Поднесинский - польский фотограф и кинорежиссер, технический дайвер, выпускник Оксфордского университета Брукса в Великобритании. Вы можете найти больше его работ на его сайте. Этот фоторепортаж также был опубликован здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
