Как сделать компрессор из двигателя от холодильника. Как сделать компрессор из холодильника своими руками: пошаговая инструкция

Как изготовить компрессор из старого холодильника в домашних условиях. Какие детали и инструменты потребуются для сборки. Пошаговая инструкция по созданию самодельного компрессора. Какие меры предосторожности нужно соблюдать при работе.

Что такое компрессор и для чего он нужен

Компрессор — это устройство для сжатия и подачи газов под давлением. Компрессоры широко применяются в быту и промышленности для различных целей:

• Накачивание шин автомобилей и велосипедов
• Распыление краски с помощью краскопульта
• Очистка поверхностей сжатым воздухом
• Работа пневматических инструментов
• Аэрация воды в аквариумах
• Кондиционирование воздуха

Компрессор можно купить в магазине, но также его вполне реально изготовить самостоятельно из подручных материалов. Рассмотрим, как сделать компрессор из старого холодильника своими руками.

Преимущества самодельного компрессора из холодильника

Изготовление компрессора из старого холодильника имеет ряд преимуществ:

• Экономия средств — не нужно покупать новый дорогой компрессор
• Утилизация старой техники
• Возможность сделать компрессор с нужными характеристиками
• Приобретение полезных навыков по ремонту техники
• Удовлетворение от создания чего-то своими руками

При этом самодельный компрессор из холодильника по своим характеристикам вполне может конкурировать с заводскими моделями.

Какие детали понадобятся для изготовления компрессора

Для создания компрессора из холодильника потребуются следующие основные детали и материалы:

• Двигатель от старого холодильника
• Ресивер — емкость для сжатого воздуха (можно использовать баллон огнетушителя)
• Манометр для измерения давления
• Реле давления
• Предохранительный клапан
• Фильтр очистки воздуха
• Шланги и трубки
• Фитинги, переходники, хомуты
• Провода для подключения
• Кран для регулировки подачи воздуха

Большинство деталей можно взять от старой бытовой техники или купить в магазине. Главное — правильно подобрать все элементы по размерам и характеристикам.

Необходимые инструменты для сборки компрессора

Для изготовления компрессора из холодильника понадобятся следующие инструменты:

• Набор гаечных ключей
• Отвертки
• Плоскогубцы
• Паяльник
• Дрель
• Болгарка
• Сварочный аппарат
• Мультиметр

Также пригодятся различные расходные материалы — припой, флюс, изолента, герметик и т.д. Чем больше инструментов и материалов есть в наличии, тем проще будет процесс сборки.

Пошаговая инструкция по изготовлению компрессора из холодильника

Процесс создания компрессора из старого холодильника включает следующие основные этапы:

1. Извлечение двигателя-компрессора из холодильника
2. Подготовка ресивера (баллона)
3. Монтаж двигателя на платформу
4. Установка манометра и предохранительного клапана на ресивер
5. Подключение реле давления
6. Монтаж фильтра очистки воздуха
7. Соединение всех элементов трубками и шлангами
8. Электрическое подключение компрессора
9. Проверка работоспособности и настройка

Рассмотрим каждый этап подробнее.

1. Извлечение двигателя-компрессора из холодильника

Для начала нужно аккуратно демонтировать компрессорный агрегат из старого холодильника:

• Отключите холодильник от электросети
• Снимите заднюю стенку холодильника
• Отсоедините все трубки от компрессора
• Открутите крепежные болты
• Аккуратно извлеките компрессор

Будьте осторожны — в системе может остаться хладагент под давлением.

2. Подготовка ресивера

В качестве ресивера удобно использовать баллон огнетушителя:

• Слейте остатки пены из баллона
• Очистите баллон изнутри
• Просверлите отверстия для установки фитингов
• Обработайте края отверстий

Можно также использовать другие прочные емкости подходящего объема.

3. Монтаж двигателя на платформу

Закрепите компрессорный агрегат на прочном основании:

• Сделайте платформу из металла или толстой фанеры
• Просверлите монтажные отверстия
• Установите резиновые амортизаторы
• Закрепите двигатель болтами

Платформа должна быть устойчивой и гасить вибрации.

4. Установка манометра и предохранительного клапана

На ресивер нужно установить приборы контроля давления:

• Вкрутите манометр в отверстие на баллоне
• Установите предохранительный клапан
• Проверьте герметичность соединений

Манометр позволит контролировать давление, а клапан защитит от избыточного давления.

5. Подключение реле давления

Реле давления будет управлять работой компрессора:

• Закрепите реле на корпусе компрессора
• Подключите питание к реле
• Соедините реле с двигателем
• Настройте порог срабатывания

Реле будет включать и выключать компрессор по мере необходимости.

6. Монтаж фильтра очистки воздуха

Фильтр защитит компрессор от пыли и грязи:

• Установите фильтрующий элемент на входе компрессора
• Закрепите фильтр хомутами
• Проверьте герметичность соединения

Фильтр нужно периодически очищать или менять.

7. Соединение элементов трубками

Все узлы компрессора нужно соединить трубками:

• Подберите шланги подходящего диаметра
• Отрежьте трубки нужной длины
• Соедините выход компрессора с ресивером
• Подключите манометр и клапаны
• Закрепите все соединения хомутами

Важно обеспечить герметичность всех соединений.

8. Электрическое подключение

Выполните электрическое подключение компрессора:

• Подключите провода питания к двигателю
• Соедините реле давления с двигателем
• Установите выключатель
• Проверьте все соединения

Соблюдайте меры электробезопасности при подключении.

9. Проверка и настройка

Проверьте работу собранного компрессора:

• Включите компрессор
• Проконтролируйте набор давления
• Проверьте срабатывание реле
• Убедитесь в отсутствии утечек
• При необходимости выполните настройку

После проверки компрессор готов к использованию.

Меры безопасности при изготовлении и эксплуатации самодельного компрессора

При создании и использовании самодельного компрессора нужно соблюдать следующие меры предосторожности:

• Используйте средства индивидуальной защиты — очки, перчатки
• Не превышайте допустимое рабочее давление ресивера
• Регулярно проверяйте герметичность соединений
• Не допускайте перегрева двигателя
• Обеспечьте надежное заземление
• Не используйте компрессор вблизи легковоспламеняющихся веществ
• Не оставляйте работающий компрессор без присмотра

Соблюдение техники безопасности позволит избежать травм и поломок при работе с компрессором.

Возможные проблемы при эксплуатации самодельного компрессора

При использовании самодельного компрессора могут возникнуть следующие неисправности:

• Утечка воздуха через соединения
• Недостаточное давление на выходе
• Перегрев двигателя
• Повышенный шум и вибрация
• Частое срабатывание теплового реле

Большинство проблем можно устранить, проверив соединения, фильтры и настройки реле давления. При серьезных поломках лучше обратиться к специалисту.

Сферы применения самодельного компрессора

Компрессор, сделанный своими руками из холодильника, можно использовать для различных целей:

• Покрасочные работы с краскопультом
• Накачка автомобильных шин
• Работа с пневмоинструментом
• Продувка различных механизмов
• Аэрография
• Создание аквариумных систем

Самодельный компрессор вполне может заменить покупной в домашней мастерской или небольшом производстве.

Компрессор своими руками — как сделать самодельный компрессор из холодильника для покраски (аэрографа)

В домашних условиях своими руками сделать можно практически все: бутерброд, поделку в садик, деревянный стеллаж для бабушкиных книг, и даже самодельный компрессор. Не стоит недооценивать сложность этих задач, ведь каждая из сфер в равной степени требует опыта, сноровки и необходимые подручные материалы. И если Вы справитесь с воздушным компрессором, то и остальные задачи окажутся под силу.

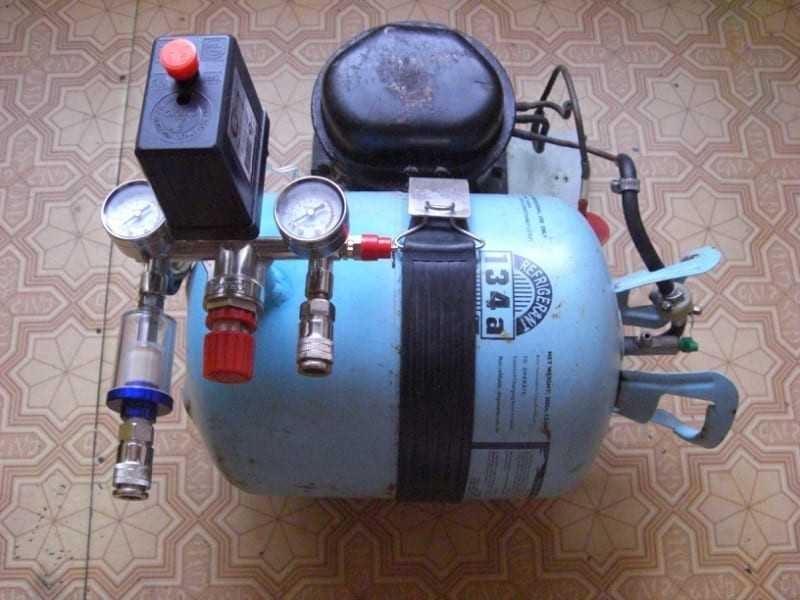

На фото — самодельный компрессор

Такой подручный нагнетатель воздуха – это не просто урок творчества для пап и взрослых мальчиков, компрессор – это действительно практичное и полезное в быту изобретение, которое поможет:

• В гараже при обработке и покраске авто, или накачке автомобильных шин;
• При оформлении стен во время ремонта;
• При пыльных и стружечных работах;
• При работе с пневматическими инструментами.

Более подробные характеристики моделей компрессоров, а также сферы их применения узнайте в каталогах онлайн магазина Tool1.

При этом хэндмейд инструмент сэкономит семейный бюджет: ведь Ваш самодельный компрессор не уступит по качеству любой фирменной модели. А на изготовление такого инструмента Вы потратите 150 – 500 гривен в зависимости от недостающих деталей.

Теоретическая подготовка к работе

Знания об устройстве и работе типичного компрессора помогут понять принцип его действия и составить визуальную проекцию будущего агрегата. Говоря простыми словами: зная простую схему, Вы сможете не отвлекаться от работы на просмотр поэтапных действий, а лишь единожды ознакомиться с деталями плана.

Компрессор – это:

• Двигатель, который нагнетает воздух из окружающей среды в устройство;
• Ресивер (баллон), который накапливает воздух;
• Манометр, который контролирует силу давления сжатого воздуха и уровень наполненности резервуара.

Основные детали обеспечивают циклическую работу компрессора, а сопутствующие – помогают комфортной работе с устройством. На примере компрессоров Intertool можно убедиться в простоте устройства.

Подготавливаем основные материалы

Чтобы сделать компрессор своими руками, достаточно тщательно осмотреться в гараже, кладовке. Наверняка у Вас найдется большая часть всех необходимых деталей для основных частей устройства.

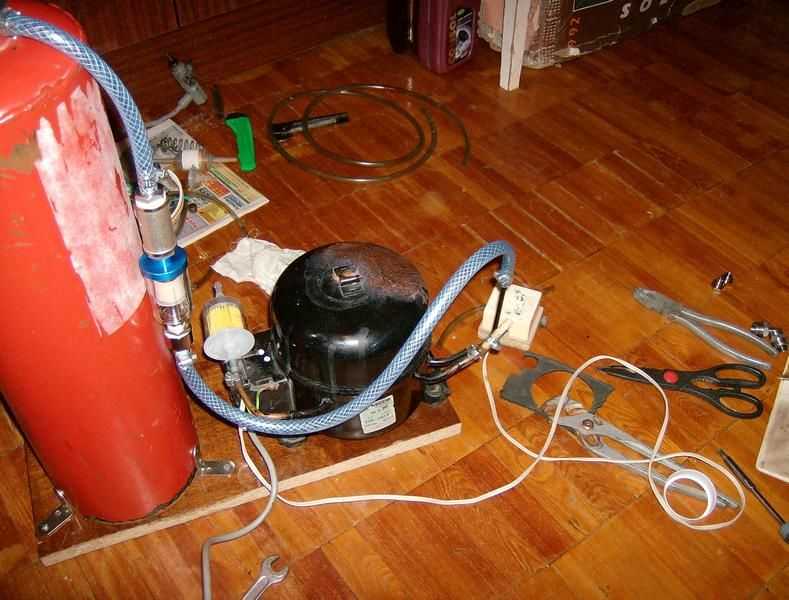

На фото — необходимые детали для сборки компрессора

1) В качестве ресивера можно использовать те резервуары, которые способны выдерживать внутреннее давление до 8 атмосфер:

• Б/у газовые баллоны от метана, пропана;
• Старые огнетушители;
• Гидроаккумулятор с извлеченным мембранным резервуаром с газом;
• Кислородный баллон из набора для дайвинга;
• Автомобильная камера.

2) Основную часть компрессора — двигатель, возьмем со старого советского рефрижератора, мощностью до 2 кВт. Из такого двигателя выходят два-три шланга:

• Два открытых для подачи и выдачи воздуха;
• Одна запаянная трубка, которую мы применим для масла.

3) Детали, которые обеспечат автоматическую накачку воздуха и своевременную остановку. Для этого потребуется:

• Реле с датчиком давления – та деталь, которая контролирует уровень давления сжатого воздуха в баллоне: останавливает процессы нагнетания и компрессии воздуха при достижении максимального давления, спускает излишки через предохранительный клапан, и запускает двигатель при ослаблении давления;
• Выпускной клапан, через который будут выходить излишки воздуха;
• Тройник – для установки реле, тумблера и выпускного клапана, и подключения к ресиверу.

4) Пусковое реле – это обязательный элемент, предохранительный клапан, контролирующий работу устройства при оптимальной силе тока: снимает избыточную нагрузку на контактах устройства и защищает двигатель от перегревания в случае перепадов напряжения.

5) Два манометра – один для контроля давления внутри баллона, с редуктором, второй – для регулировки давления подачи воздуха в пневмоинструмент.

6) Фильтр-влагоотделитель, фильтр бензиновый и фильтр дизельный.

7) Пневморозетка – последний элемент на выходе из ресивера перед подключением пневмоинструмента. Предотвращает самопроизвольный выход воздуха.

8) Шланги (маслоустойчивые), тройники, хомуты, метизы, автомобильное масло.

Теперь, когда все составляющие готовы, осталось узнать, как сделать компрессор своими руками, то есть, как собрать все компоненты в единый агрегат.

Сборка

Важный этап предварительных работ – подготовка основных элементов к сборке: подготавливать будем баллон-ресивер и мотор холодильника.

• Подаем ток к двигателю, чтобы определить трубки для входа и выхода воздуха, отмечаем полученные результаты.
• Трубка с запаянным концом – масляная. С нее аккуратно спиливаем край, чтобы стружка не осыпалась внутрь. Сливаем старое масло и заливаем новое из шприца, автомобильное – синтетику или полусинтетику. Подбираем подходящий по диаметру винт, обматываем ФУМ-лентой и устанавливаем внутрь трубки. Сверху винт для надежности можно обработать силиконовым герметиком.
• Удаляем запорно-пусковое устройство ресивера (или срезаем, если это огнетушитель), и обрабатываем баллон от коррозии снаружи и внутри (если баллон был в употреблении). Надеваем клапан обратно и устанавливаем в отверстие крестовое соединение. Снаружи переходник можно укрепить гайкой, или уплотнить его внутри герметичной лентой. Добавьте один тройник.
• К баку привариваем несколько крепежей-заушин с отверстиями, к которым потом присоединим двигатель компрессора.

Когда подготовительные работы окончены, приступаем к основным этапам сборки.

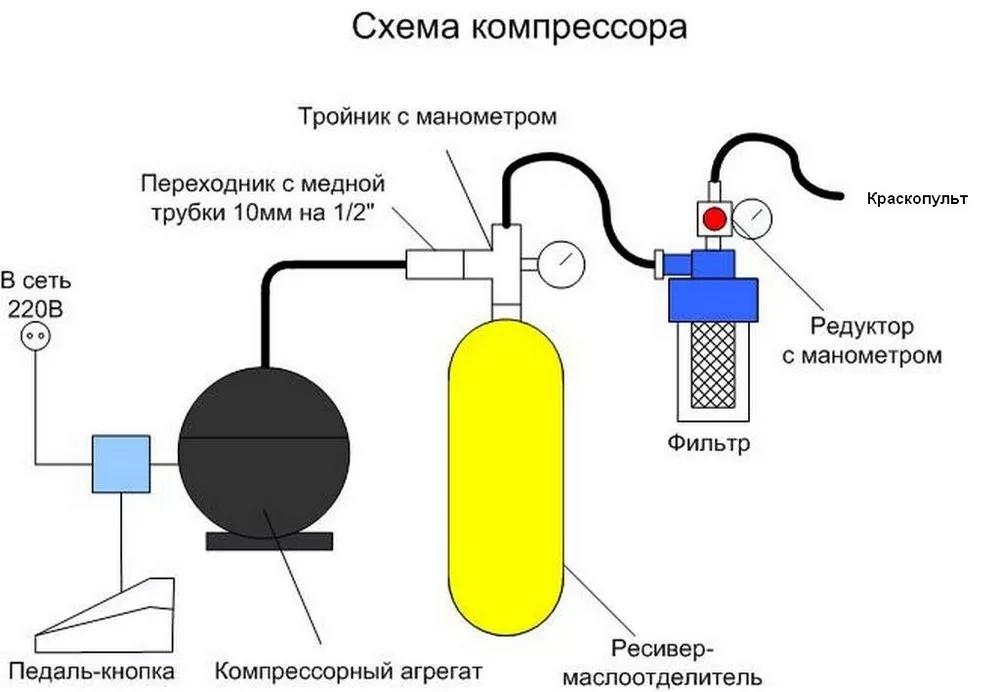

На фото — схема устройства самодельного компрессора

• Прикрепляем двигатель компрессора к баллону при помощи шпилек, гаек и шайб.
• К трубке, через которую воздух поступает в устройство, прикрепляем поочередно бензиновый и дизельный фильтр – это очистит воздух перед работой с аэрографом.
• Трубку, выходящую из компрессора «выдох», присоединяем в крестовину (вход в ресивер-баллон), используя переходник.
• На крестовине устанавливаем реле давления, один контакт подключаем к сети, другой – к выпускному предохранительному клапану.
• К свободному отверстию крестовины присоединяем тройник, к которому монтируем выпускной клапан к последнему отверстию переходника – через него будут выходить излишки воздуха.
• Затем устанавливаем манометр с редуктором и заглушку, а от свободного отверстия пускаем шланг. Герметизируем все соединения.
• К шлангу крепим еще один манометр с регулятором давления и выносным воздушным фильтром, который улавливает частички масла и влаги, а к манометру – еще один шланг.
• На конце шланга устанавливаем пневморозетку, к которой в последствии Вы будете подключать пневматический инструмент.

Для удобства использования компрессора Вы можете сконструировать платформу или бокс для стационарной установки баллона. На видео https://www.youtube.com/watch?v=hCmzFTDpIlg Вы наглядно увидите, как сделать компрессор для покраски своими руками, и удобную подставку для него.

Если все же мысли о подобном творчестве Вас пугают, или Вы придерживаетесь здорового мнения о том, что изготовлением профессионального инструмента должен заниматься специалист, и в бюджете уже выделена графа «на компрессор», смело отправляйтесь в интернет магазин инструмента Tool1 за новым оборудованием.

Компрессор из холодильника и огнетушителя своими руками

Автор fast12v0_opozh На чтение 4 мин Просмотров 756 Опубликовано 22.09.2020

Системы автоматической подачи воздуха имеют широкую сферу применения. Их конструкция несложная. Они легки в обслуживании, не требуют ухода. В последнее время самодельные изделия пользуются популярностью.

Поговорим о том, как создать компрессор из холодильника и огнетушителя своими руками подробнее. Рассмотрим нюансы.

Содержание

1. Что такое воздушный компрессор
2. Виды и принцип действия
3. Как сделать компрессор своими руками
4. Из двигателя холодильника
5. Материалы и инструменты для самоделки
6. Пошаговая инструкция
7. Из огнетушителя
8. Материалы и инструменты для самоделки
9. Пошаговая инструкция
10. Что еще можно сделать
11. Из компрессора от старого холодильника
12. Из баллона огнетушителя
13. Выводы

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.

Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

1. Поршневые.
2. Ременные.
3. Коаксиальные.
4. Винтовые.
5. Передвижные.
6. Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Как сделать компрессор своими руками

Многих интересует вопрос, как самостоятельно изготовить устройство. Выполнение процесса требует минимальных знаний.

Как сделать компрессор своими руками

Из двигателя холодильника

Создание компрессора с использованием элемента имеет некоторую последовательность, ряд особенностей.

Материалы и инструменты для самоделки

Для изготовления устройства собственными руками понадобится:

1. Электродвигатель от холодильника любой марки.
2. Емкость для ресивера. Можно использовать баллон или корпус огнетушителя.
3. Манометр.
4. Редуктор.
5. Соединительные шланги.
6. Фильтр.

В процессе сборки системы также будут необходимы:

1. Реле давления.
2. Тройник.
3. Сгоны.
4. Кран.

Пошаговая инструкция

Создание устройства из двигателя холодильника имеет последовательность:

1. Берем необходимый инструмент, рассоединяем компрессор, систему охлаждения патрубок. Отмечаем верх-низ на пусковом реле, откручиваем его.
2. Метим трубки. В одну из них воздух поступает, а со второй подается наружу.
3. Фиксируем изделие на станине (деревянная доска, лист металла).
4. В корпусе огнетушителя делаем отверстие на расстоянии 2 см от низа, вставляем входную трубку, выходную – опускаем вглубь на 10 см.
5. Устанавливаем манометр.
6. Монтируем фильтр. Соединяем компрессор с реверсом. К оставшейся свободной части шланги подключаем оборудование (пневмоинструмент, аэрограф).

Схема подключения узлов компрессора

Из огнетушителя

Создание устройства путем модификации пожарного баллона также является не сложным процессом.

Материалы и инструменты для самоделки

Необходимыми комплектующими для изготовления изделия являются:

1. Корпус любого огнетушителя.
2. Реле давления РМ5.
3. Пара влагомаслоотделительных фильтров, один топливный.
4. Армированный шланг с внутренним диаметром 10 мм.
5. ФУМ лента.
6. Манометр для измерения показателей давления ресивера.
7. Редуктор.
8. Рожковые ключи, плоскогубцы, отвертки, канцелярский нож.

Пошаговая инструкция

Поочередность созданий самодельного компрессора из огнетушителя следующая:

1. Сливаем остатки материала с корпуса.
2. Фиксируем баллон на предварительно подготовленной платформе.
3. Удаляем ненужные компоненты, оставляем пустую колбу.
4. Нарезаем резьбу на 0,25 дюйма.
5. Наматываем уплотнитель, накручиваем крышку.
6. Устанавливаем переходники.
7. Монтируем редуктор (используем переходники).
8. Прикручиваем манометр, вентиль.
9. Подсоединяем водоотделяющий фильтр к редуктору таким образом, чтобы сливное отверстие было в максимально допустимой нижней точке.
10. Накручиваем армированный шланг на выходящий с огнетушителя клапан. Для фиксации используем хомуты.
11. Монтируем очистительную колбу, подключаем ее к системе. На выходное отверстие вворачиваем штуцер, на который одеваем силиконовую трубку. К другой стороне подсоединяем аэрограф.

Что еще можно сделать

Компрессор из холодильника и огнетушителя используется для создания ряда самодельных поделок. Рассмотрим их детальнее.

Компрессор из холодильника и огнетушителя

Из компрессора от старого холодильника

Распространенный вариант самодельных конструкций с применением комплектующих – устройство для автоматической подкачки колес транспортных средств. Некоторые люди умудряются сделать аэрограф. Возможно, со временем, ассортимент расширится.

Из баллона огнетушителя

После окончания срока пригодности устройств многие умельцы применяют их в собственных целях. Они используются для создания аквариумного компрессора, парогенератора, печи или ресивера.

Выводы

Если у вас есть непригодный огнетушитель или неисправный холодильник, не спешите их выбрасывать. При желании можно самостоятельно сделать необходимые для дома изделие. Создание некоторых рассмотрено выше.

В случае, если у вас остались какие-то вопросы, ознакомьтесь со схемой сборки или обучающим видео с пошаговой инструкцией в интернете.

Компрессор, изготовленный по технологии холодильника

Компрессор, изготовленный по технологии холодильника Небольшой компрессор весьма полезен в домашней мастерской. я использую свой в основном для окраски распылением, но существует множество других применений. я построил свой компрессор от запечатанного мотора/компрессора холодильника, выброшенного баллон с фреоном, самодельный пресостат, несколько деталей от мусорного ящика и кое-что алюминиевый шток, пластиковые шланги и тому подобное.

На первом фото немного сверху. У него очень маленький занимает немного меньше места, чем обычный стол, так что можно либо задвинуть под стол, либо использовать его поверхность как столик, например, для опускания пистолета-распылителя. Этот маленький поверхность имеет границу, так что маленькие части не будут падать.

Спереди лучше видны все части. В основном это мотор/компрессор холодильника, фреоновый бак, фильтр, пресостат, манометр, переключатель, шланги, провода и механическая конструкция

Воздух поступает в компрессор через небольшой универсальный топливный фильтр, используется здесь как воздушный фильтр. Ведь нам не нужна пыль в компрессор ни в выхлопном воздухе! На выходе компрессора , шланг поднимается вверх и питает бак сверху. Большинство выдуваемое компрессором масло во время работы остается в шланге, и в конечном итоге просачивается обратно в компрессор, пока он не под давлением. Впускной ниппель монтируется таким положение на баке, чтобы любые мелкие частицы масла, попадающие внутрь, собираться на дне резервуара, а не доставляться в отток.
Патрубки циркуляции масла компрессорной установки не используются, и оставаться подключенным.

Бак висит на верхней алюминиевой пластине. Оригинальный клапан и выпускное отверстие служит для той же цели, что и предназначено для бака производитель. Впускной патрубок, пресостат и манометр были устанавливается путем сверления отверстий в баке и пайки надлежащего части к нему, используя обычный простой оловянно-свинцовый припой.
Выключатель питания (белый) находится в пределах легкой досягаемости под верхней панелью, но вне досягаемости для падающих предметов или случайной активации.

Электрическая цепь проста: выключатель питания и пресостат соединены последовательно с двигателем и питаются от силового кабеля, который имеет три проводника для правильного заземления рамы машины, бака и корпус компрессора.

Пресостат — чуть более сложная часть. Он использует микропереключатель, смонтированный на конструкции из медного листа. Я использовал медь, потому что У меня был под рукой и паяется легко, но оцинкованный или луженый сталь тоже подойдет. Конструкция припаяна к баку. 10мм дырка в баке прикрыта куском резины от велосипеда внутренняя трубка, выполняющая роль мембраны. Толстый перфорированный болт и гайка Используется для надавливания резины на бак и его герметизации. Внутри этого болт есть тонкий болт, головка которого упирается в резиновую мембрану, а его кончик касается рычага микровыключателя. Перекладина натянута вниз двумя самодельными пружинами и прижимает тонкий болт вниз через гайка, положение которой можно регулировать для изменения натяжения пружины. Это используется для настройки устройства для воздействия на желаемое давление.
При повышении давления в баке резиновая мембрана выпячивается, поднимая болт, растягивая пружины и, наконец, переключая отключить ток. Когда давление падает, болт перемещается на снова немного вниз, и переключатель снова подключает питание к двигателю.

Штуцер для манометра был припаян к небольшому отверстию в бак и манометр прикручены с помощью небольшого количества тефлоновой ленты. я получил этот манометр бесплатно, потому что он указан только в фунтах на квадратный дюйм, и эти устаревшие вещи здесь больше никому не нужны. Датчик лежит в защищенное положение, но все еще достаточно легко увидеть.

Я установил пресостат на 2 бара, что чуть меньше половины шкалы на этот датчик. Это давление хорошо подходит для окраски распылением с помощью пистолета. показан, а также с большим пистолетом низкого давления. я бы не был комфортно использовать такую ​​переработанную фреоновую емкость для гораздо более высоких давление. Когда новый, он наверняка сможет выжить намного выше давление, но внутри скапливается немного воды, и, вероятно, эти контейнеры не защищены от ржавчины внутри, поэтому я ожидаю, что он разорвется дно когда-нибудь. Чем ниже давление, тем менее опасно будет.

В случае неисправности пресостата (пока такого не было) Шланг должен слетать с компрессора холодильника без зазубрин. Я затянул там хомут ровно настолько, чтобы шланг не вылетел. выключено при нормальном рабочем давлении. Кстати шланги универсальные дешевые топливопроводы. При таком уровне давления ничего более сильного не требуется.

Выпускной клапан немного неудобно достать в этом месте, но он все равно редко используется. Он открыт большую часть времени.

Если вы копируете этот компрессор, вы должны знать, что контейнеры с фреоном предназначены только для одноразового использования, а не для воздуха под высоким давлением, и что В компрессорах холодильников используется масло, так что крошечные следы масла могут быть присутствует в воздухе, подаваемом этим компрессором. Во многих случаях это нет проблем, но в некоторых это есть. я не видел в этом проблем так что либо бак отлично справляется со сбором масла, либо краски, которые я использую, не чувствительны к нему (в основном я использую лак по дереву, также немного эмали по дереву и металлу).

Количество воздуха, подаваемого этой штуковиной, достаточно для работы постоянно показан пистолет-распылитель, но большой пистолет-распылитель низкого давления может использовать только с рабочим циклом около 50%.

---

Назад к гомолюдам домашняя страница.

Как заменить компрессор холодильника

Когда компрессор выходит из строя, ваш холодильник не может работать должным образом, и вы рискуете выбросить продукты.

Итак, если у вас сломался компрессор холодильника, его необходимо заменить. Однако перед заменой компрессора следует соизмерить затраты на его замену с покупкой нового холодильника. Покупка нового холодильника может быть лучшим выбором.

Замена компрессора — очень сложный ремонт, требующий сварки. Вы должны пытаться выполнить этот ремонт только в том случае, если у вас есть опыт и/или квалифицированный специалист. Это также очень опасный ремонт, так как он связан с работой с легковоспламеняющимися газами.

Вот пошаговая инструкция по замене компрессора.

Шаг первый — демонтаж старого компрессора

Первым этапом является демонтаж старого компрессора. Для этого:

1. Выключите питание холодильника и вытащите вилку из розетки.
2. Выньте все содержимое вашего холодильника. Поскольку замена компрессора может занять много времени, лучше всего поместить еду в холодильники.
3. Вытащите холодильник из стены, чтобы получить доступ к его задней части.
4. Снимите заднюю панель холодильника. Чтобы снять панель, вам просто нужно открутить винты, которые удерживают ее на месте, и она должна сняться. После удаления поместите его в сторону.
5. Найдите компрессор. Он находится в нижней части холодильника.
6. Отсоедините кабель питания и снимите крышку, защищающую электрические компоненты.
7. Снимите реле, конденсатор и устройство защиты от перегрузки.
8. Выпустите хладагент, прикрепив перфорационный клапан к технологической трубе, а затем отпустив его. Убедитесь, что у вас есть достаточная вентиляция.
9. После выпуска вам необходимо подсоединить баллон с азотом к коллектору и ввести газ под давлением 50 фунтов на квадратный дюйм.
10. Снимите клапан коллектора.
11. Отшлифуйте трубы компрессора в местах пайки, чтобы они стали абразивными.
12. Обрежьте напорную и всасывающую трубы (оставьте около 20-30 мм от конца технологической трубы).
13. Снимите компрессор.
14. Снимите фильтр. Вам нужно использовать паяльную горелку (используйте нейтральное пламя).
15. Если двигатель компрессора сгорел, необходимо прочистить трубки. Это делается путем приваривания трубного соединителя к линии всасывания, а затем заполнения баллона примерно 500 мл растворителя. Затем вы присоединяете цилиндр к линии всасывания и присоединяете конец цилиндра к цилиндру с растворителем. Поместите кончик капилляра в емкость для приема использованного растворителя. Вы можете ввести растворитель через систему. После этого вам нужно будет заполнить систему азотом, чтобы удалить остатки растворителя.

Шаг второй — установка нового компрессора

Теперь, когда вы сняли старый компрессор, следующим шагом будет установка нового. Для этого:

1. Прикрепите новый фильтр (убедитесь, что он правильный). Сначала вам нужно припаять клапан Шредера к дополнительному соединению (убедитесь, что вы сняли колпачок перед сваркой). Затем подсоедините и приварите фильтр к выходу конденсатора. Затем вы можете прикрепить фильтр к капиллярной трубке и приварить ее.
2. Установите новый компрессор в правильное положение.
3. Подсоедините к нему все трубы и приварите их.
4. Затем вы должны провести тест на утечку, введя в них азот и используя щуп. Если у вас нет анализатора, вы можете нанести на них мыльную воду и следить за появлением пузырьков, так как это указывает на утечку. После проверки выпустите азот.
5. Используйте вакуумный насос для удаления воздуха из компрессора.
6. Установите конденсатор на реле, затем устройство защиты от перегрузки, а затем подключите реле к клемме компрессора.
7. Подсоедините провода системы охлаждения к клеммам реле и защиты от перегрузки.
8. Теперь можно снова установить крышку электрических компонентов.
