Как сделать металлоискатель из радио. Как сделать простой металлоискатель из радиоприемника: пошаговая инструкция

Как превратить обычное AM-радио в металлоискатель. Какие детали потребуются для сборки. Как правильно изготовить поисковую катушку. Как настроить и использовать самодельный металлодетектор.

Принцип работы металлоискателя на основе радиоприемника

Простейший металлоискатель можно сделать, используя обычный AM-радиоприемник и несложную схему генератора. Принцип работы такого устройства заключается в следующем:

• На одном транзисторе собирается генератор высокой частоты (около 140 кГц).
• Радиоприемник настраивается на одну из гармоник этого генератора.
• При приближении металлического предмета к поисковой катушке меняется частота генератора.
• Изменение частоты улавливается радиоприемником и слышно как изменение тона в динамике.

Такая конструкция позволяет добиться неплохой чувствительности благодаря высокой избирательности радиоприемника.

Необходимые компоненты для сборки

Для изготовления простого металлоискателя на основе AM-радио потребуются следующие детали:

• Транзистор n-p-n структуры (подойдет BC547, 2N2222 или аналоги)
• Конденсаторы: 2 шт по 1 нФ, 100 нФ, 47 мкФ
• Резисторы: 470 кОм, 4,7 кОм
• Батарея 9В
• Выключатель
• Провод для намотки катушки (0,2-0,5 мм)
• Кусок фанеры или текстолита для монтажа
• AM-радиоприемник

Изготовление поисковой катушки

Поисковая катушка играет ключевую роль в работе металлоискателя. Для ее изготовления:

1. Возьмите медный эмалированный провод диаметром 0,2-0,5 мм.
2. Намотайте 16 витков на диаметр 12 см.
3. Для фиксации витков используйте нейлоновые стяжки.
4. Концы обмотки залудите для подключения.
5. Закрепите катушку на куске твердого пластика для прочности.

Правильно изготовленная катушка обеспечит хорошую чувствительность металлоискателя.

Сборка схемы металлоискателя

Схема генератора собирается на небольшом куске текстолита или фанеры:

1. Разместите все компоненты согласно принципиальной схеме.
2. Припаяйте детали, соблюдая полярность конденсаторов и транзистора.
3. Подключите выводы поисковой катушки.
4. Припаяйте провода от батареи через выключатель.
5. Проверьте правильность всех соединений.

Аккуратный монтаж обеспечит надежную работу устройства.

Настройка и проверка работоспособности

После сборки необходимо настроить металлоискатель:

1. Включите AM-радиоприемник и настройтесь на частоту около 1400-1500 кГц.
2. Включите схему генератора. В приемнике должен появиться характерный свист.
3. Подносите к катушке металлические предметы — должно быть слышно изменение тона.
4. При необходимости подстройте частоту приемника для получения максимальной чувствительности.

Правильно настроенный металлоискатель способен обнаруживать монеты на глубине 1-2 см.

Как пользоваться самодельным металлоискателем

Чтобы эффективно использовать собранное устройство:

• Держите поисковую катушку параллельно земле на высоте 2-3 см.
• Медленно водите катушкой из стороны в сторону.
• При появлении сигнала сузьте зону поиска для точного определения места.
• Не приближайте катушку к крупным металлическим предметам — это собьет настройку.
• Периодически проверяйте настройку на эталонном объекте.

С опытом вы научитесь различать цветные и черные металлы по характеру звука.

Преимущества и недостатки самодельного металлоискателя

Металлоискатель на основе AM-радио имеет свои плюсы и минусы:

Преимущества:

• Простота конструкции
• Низкая стоимость деталей
• Возможность самостоятельной сборки
• Неплохая чувствительность к небольшим предметам

Недостатки:

• Небольшая глубина обнаружения
• Отсутствие точного определения типа металла
• Зависимость от помех
• Необходимость периодической подстройки

Несмотря на ограничения, такой металлоискатель вполне подойдет для начинающих любителей приборного поиска.

Рекомендации по улучшению конструкции

Чтобы повысить эффективность самодельного металлоискателя, можно:

• Увеличить диаметр поисковой катушки до 20-25 см для большей глубины.
• Добавить стабилизатор напряжения для устранения «уплывания» частоты.
• Использовать более чувствительный транзистор (например, BF494).
• Поместить схему в экранированный корпус для защиты от помех.
• Добавить звуковой усилитель для работы со встроенным динамиком.

Постепенно совершенствуя конструкцию, вы сможете добиться лучших результатов в поиске.

Металлодетектор из приёмника | Мастер Винтик. Всё своими руками!

Вы здесь:

Главная » Все записи » Металлодетектор из приёмника

Добавил: Chip,Дата: 19 Ноя 2016

Рубрика: [ Все записи, Металлоискатели ]

С помощью простой схемы на одном транзисторе можно обычный радиоприёмник АМ-диапазона (СВ/ДВ) превратить в металлодетектор!

Схема способна определять цветной или черный металл с расстояния до 20 см, в зависимости от размера объекта обнаружения.

На одном транзисторе собран ВЧ генератор (микропередатчик) с частотой около 140kHz и гармоника этой частоты находится с помощью AM радиоприёмника (СВ, ДВ диапазона). Приёмник должен находиться в непосредственной близости (около 30 см) от этого микропередатчика. Вы настраиваетесь радиоприемником на частоту генератора, в динамике будет слышен своеобразный писк. Когда поисковая катушка находится вблизи металлического объекта, частота генератора будет меняться и это будет слышно из динамика AM-радио.

СХЕМА ГЕНЕРАТОРА

СПИСОК ДЕТАЛЕЙ

1 шт — Сопротивление 220 Ом (полоски: красный-красный-коричневый-золотой)
1 шт — Сопротивление 47 kОм (полоски: желтый-пурпурный-оранжевый-золотой)
2 шт — Конденсатор: 1n — 1000 пф — 102
1 шт — Конденсатор: 4n7 — 4700 пф — 472
1 шт — Конденсатор: 10n — 10 000 пф — 103
1 шт — Конденсатор электролитический: 47,0 мкф х 10В
1 шт — Транзистор BC 547 (КТ315, КТ3102)
1 шт — Выключатель
1 шт — 9В батарея
6,5 м провод (диаметр от 0,5 до 0,7мм )

Всё собирается на куске фанеры, текстолита, гетинакса или другого изолирующего материала. На нем размещается поисковая катушка, плата микропередатчика, батарея и прикрепляется ручка.



На ручке размещается радиоприёмник на расстоянии 30 см от платы.

Удачи в поисках!

Метки: [ металлоискатель ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

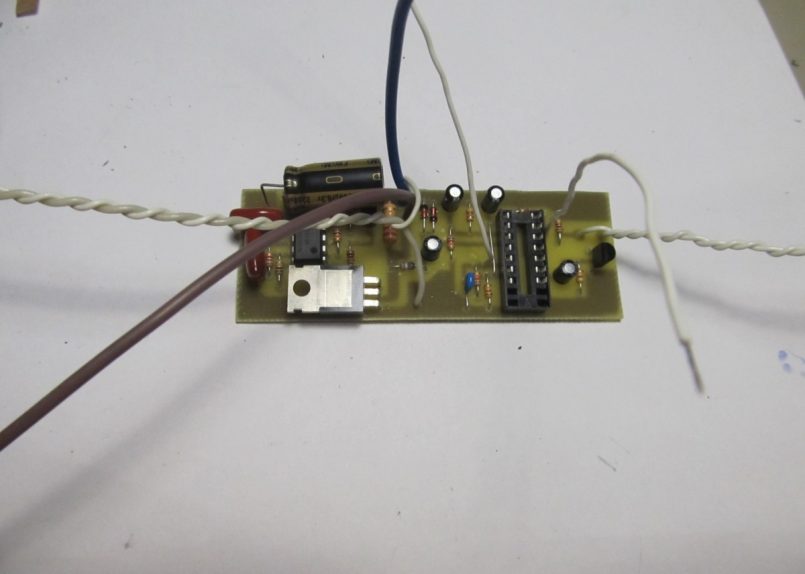

• Импульсный металлоискатель ВИНТИК своими руками!

Импульсный металлоискатель — «ВИНТИК»

Ранее мы рассматривали металлоискатель на одной микросхеме К561ЛА7 — он предназначен для поиска более крупных металлических предметов, находящихся на небольшой глубине. Сегодня, в статье рассмотрим импульсный металлоискатель «ВИНТИК» на трёх микросхемах, предназначенный для поиска мелких металлических предметов. Он сложнее предыдущего, особенно его настройка на максимальную чувствительность, но схема не содержит программируемых микросхем, а также в ней нет дорогих и дефицитных радиодеталей. Его чувствительность в несколько раз лучше, чем у предыдущего.

Подробнее…

• Простой чувствительный BFO металлоискатель

Усовершенствованный металлоискатель «на биениях частоты»

В настоящее время хобби по обнаружению металлов переживает настоящий бум и охотники за сокровищами охотятся не только за золотом.

Цена на драгоценный металл выросла, старые монеты и реликвии тоже стоят дорого, так что здесь есть что посмотреть…

Металлодетекторы обнаруживают от одного из нескольких эффектов, которые можно наблюдать, когда металлический объект воздействует на магнитное поле. Основные эффекты таковы: структура магнитного поля, окружающего катушку, будет изменена и индуктивность катушки изменится.

Подробнее…

• Индикатор мелких металлических предметов

При проведении строительных и ремонтных работ часто возникает необходимость в информации о наличии и точном месторасположении различных металлических предметов (гвоздей, труб, арматуры) в доске, стене, полу, земле и т. д. Поможет в этом простое устройство, описание которого приводится в этой статье.

Подробнее…

Популярность: 9 840 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

— НАВИГАТОР —

Как сделать простой металлоискатель на одном транзисторе и АМ приемнике

Невероятно простая схема металлоискателя, которую вполне осилит даже начинающий радиолюбитель. Чувствительность такого устройства сравнима с серийно выпускаемыми моделями. Все это достигается благодаря использованию в своем составе обычного средневолнового радиоприемника.

Конструкция и работа самодельного металлоискателя заключается в следующем: на одном транзисторе собран генератор высокой частоты по схеме «трехточки». Портативный радиоприемник настроен на одну из гармоник генератора, и реагирует на любые изменения в генерации гетеродина. Радиоприемник имеет хорошую избирательность благодаря чему и достигается высокая чувствительность всего металлоискателя.

Понадобится

• Транзистор n-p-n структуры, подойдет любой, типа 2N2222, BC640 и др.

• Конденсаторы: 1 нФ — 2 штуки, 100 нФ, 47 мкФ.

• Резисторы: 470 кОм, 4,7 кОм.

• Старый, но рабочий приемник средневолнового или коротковолнового диапазона с амплитудной модуляцией (АМ).

• Проволока 0,2-0,5 мм.

Схема

Генератор построен по классической схеме, питается от напряжения 9 В. Частота колебаний зависит от резонанса в колебательном контуре, в роли которого используется поисковая катушка.

Изготовление катушки

Берем медный эмалированный провод из первичной обмотки любого трансформатора на 220 В.

Катушка состоит из 16 витков, намотанных на диаметре 12 сантиметром. Перед намоткой подкладываем нейлоновые стяжки, чтобы после намотки зафиксировать катушку.

Намотали, стягиваем стяжки. Концы проводов залуживаем.

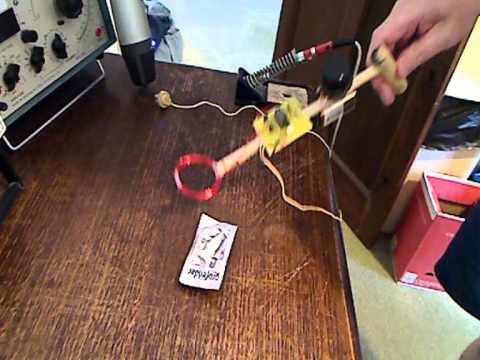

Сборка металлоискателя

Чтобы катушка в момент поиска не деформировалась прикрепляем ее к куску твердого пластика на несколько дополнительных стяжек.

На любом куске текстолита собираем схему.

Из мягкого пластика (плотного пенопласта) вырезаем ручку для металлоискателя.

Приклеиваем все на супер клей.

Припаиваем катушку к плате, элементы питания с переключателем. Проверяем работу генератора с помощью радиоприемника.

Сам приемник крепим на ручек, для этого вырезаем по размерам бокс для него и склеиваем на супер клей.

Приклеиваем бокс на ручку.

На этом сборка закончена.

Настройка и испытания

Чувствительность прибора, как уже говорилось ранее, вполне сравнима с промышленными недорогими моделями металлоискателей. Но для этого нужно призвести настройку.
Если вы используете приемник с ручной настройкой, то включите его на диапазон средних волн и произведите поиск гармоник, периодически проверяя изменение в тональности при подносе металлических предметов в катушке.

Если у вас приемник с автоматическим поиском, то тут все проще — просто ведите поиск щелкая кнопку автопоиска.
Как только настройка будет закончена, металлоискатель будет реагировать на любой металл.

Он даже способен найти монету на расстоянии 1-2 сантиметров. Естественно, чем больше предмет, тем больше расстоянии на котором можно его найти.

Смотрите видео

Как превратить АМ-радио в металлоискатель

Правда? Это радио могло найти пропавшую игрушку?

Во время просмотра «Любопытного Джорджа» на канале PBS Kids с моим четырехлетним сыном я кое-чему научился. В эпизоде, который мы видели — «Любопытный Джордж, металлоискатель» — Джорджу нужен металлоискатель, чтобы найти игрушечного робота, которого он потерял в песке, но у того, что он позаимствовал, сели батарейки. — Как насчет того, чтобы сделать один? — предлагает его друг-ученый. Сделать одним? «Это просто», — объясняет она: просто соединив вместе AM-радио и калькулятор, вы можете сделать свой собственный металлоискатель. Джордж пробует и – о чудо – находит свою пропавшую игрушку.

Правда? Я задумался. Было ли это шоу PBS кормящим моих скептически настроенных детей научной фантастикой?

Извлеченные уроки? Вы никогда не будете слишком стары, чтобы учиться у Любопытного Джорджа, PBS или у парня из этого видео. А рации явно даже более универсальны, чем даже я догадался.

Теперь вернемся к поиску металла… Это еще одна банка газировки ?
