Как сделать намоточный станок: Намоточный станок своими руками. Самодельный намоточный станок Ручной намотчик трансформаторов с счетчиком — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Станок для тороидальной намотки WH-900

Главная
Продукция
Намоточное оборудование
Станки для тороидальной намотки
Станок для тороидальной намотки WH-900

Цифровые программируемые намоточные станки WH-900 и WH-900А

Станки предназначенны для намотки трансформаторов и обладают следующими преимуществами:

Натяжение провода обеспечивается двумя способами – натяжением провода с помощью ремня (Belt), и натяжением провода с помощью ползунка (Slider).
Высокотехнологичный челнок используется для эффективной работы станка.
Управление скоростными режимами обеспечивает контроль процесса намотки.
Счетчики длины провода и числа оборотов обеспечивают точность в работе.
Программируемый процесс намотки с точным позиционированием провода обеспечивает высокое качество изделий.
Емкость памяти составляет 999 последовательностей параметров, которые сохраняются даже при выключении питания.

Условия поставки и оплаты

Технические характеристики намоточных станков WH-900 И WH900A

Модель	WH-900	WH-900А
Количество шпинделей	1	1
Размер провода	0,05-0,9мм	0,3-1,1мм
Мин. Внутр. Диаметр, мм	3-7	12-15
Внеш.Диаметр, мм	5-60	40-120
Основной двигатель	Двигатель постоянного тока ½ HP DC
Макс.скорость	1500об/мин	1200об/мин
Память	999 операций
Источник питания	AC 220В±10%, 50/60Гц
Размеры станка, см	60×62х64	77х69х55
Вес станка, кг	70	80

Спецификации (по типу намоточной головы) для станка WH-900

	Ременного типа		Слайдерного типа
	B4 BELT	B6 BELT	S4 SLIDER	S6 SLIDER
Внешний диаметр OD	5~60 мм	8~60 мм	8~60 мм	8~60 мм
MIN. Внутренний диаметр ID.	3 мм	6 мм	7 мм	7 мм
MAX. Высота	25 мм	45 мм	25 мм	45 мм
Размер провода, мм	0.12~0.8 мм	0.25~0.9 мм	0.04~0.35 мм	0.05~0.4 мм
Диаметр челнока	100 мм	150 мм	100 мм	150 мм
Тип Челнока	2.4, 2.5, 2.8, 3.4, 4.7, 6.3, 7.9, 9.5	4.7, 6.3, 7.9, 9.5, 12.7, 15.6	4.7, 6.3, 7.9, 9.5	4.7, 6.3, 7.9, 9.5, 12.7, 15.6

Спецификации (по типу намоточной головы) для станка WH-900A

	B8 BELT (ременного типа)	S8 SLIDER (слайдерного типа)
Внешний диаметр OD	40~120 мм	40~120 мм
MIN. Внутренний диаметр ID.	12 мм	15 мм
MAX. Высота	80 мм	80 мм
Размер провода, мм	0.3~1.1 мм	0.3~0.8 мм
Диамер челнока	220 мм	220 мм
Тип Челнока	8, 10, 12, 15, 17, 20	8, 10, 12, 1

Задать дополнительные вопросы по станкам тороидальной намотки, узнать стоимость или сделать заказ Вы можете в отделе намоточного оборудования:

тел. 8 (911) 255-14-98
тел. 8 (931) 262-13-34

mail: [email protected]

Условия доставки и оплаты станков WH-200 и WH-200A Вы можете посмотреть здесь.

Так же АО «Ферроприбор» принимает заказы на намотку дросселей и трансформаторов

Задайте Ваш вопрос.

Наши специалисты
ответят на него
в ближайшее время

Задать вопрос

низкие цены, в наличии на складе, бесплатная доставка, гарантия 18 месяцев, сервисное обслуживание. Лабораторное оборудование, станки.

Вся текстовая и графическая информация на сайте несет информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, содержание, комплект поставки и другие параметры товара представленого на сайте могут изменяться в зависимости от партии производства и года изготовления. Более подробную информацию уточняйте в отделе продаж.

Ведущий інтернет-магазин Западприбор — это огромный выбор измерительного оборудования по лучшему соотношению цена и качество. Чтобы Вы могли купить приборы недорого, мы проводим мониторинг цен конкурентов и всегда готовы предложить более низкую цену. Мы продаем только качественные товары по самым лучшим ценам. На нашем сайте Вы можете дешево купить как последние новинки, так и проверенные временем приборы от лучших производителей.

На сайте постоянно действует акция «Куплю по лучшей цене» — если на другом интернет-ресурсе (доска объявлений, форум, или объявление другого онлайн-сервиса) у товара, представленного на нашем сайте, меньшая цена, то мы продадим Вам его еще дешевле! Покупателям также предоставляется дополнительная скидка за оставленный отзыв или фотографии применения наших товаров.

В прайс-листе указана не вся номенклатура предлагаемой продукции. Цены на товары, не вошедшие в прайс-лист можете узнать, связавшись с менеджерами. Также у наших менеджеров Вы можете получить подробную информацию о том, как дешево и выгодно купить измерительные приборы оптом и в розницу. Телефон и электронная почта для консультаций по вопросам приобретения, доставки или получения скидки приведены возле описания товара. У нас самые квалифицированные сотрудники, качественное оборудование и выгодная цена.

Интернет магазин Западприбор — официальный дилер заводов изготовителей измерительного оборудования. Наша цель — продажа товаров высокого качества с лучшими ценовыми предложениями и сервисом для наших клиентов. Наш інтернет магазинможет не только продать необходимый Вам прибор, но и предложить дополнительные услуги по его поверке, ремонту и монтажу. Чтобы у Вас остались приятные впечатления после покупки на нашем сайте, мы предусмотрели специальные гарантированные подарки к самым популярным товарам.

Вы можете оставить отзывы на приобретенный у нас прибор, измеритель, устройство, индикатор или изделие. Ваш отзыв при Вашем согласии будет опубликован на официальном сайте без указания контактной информации.

Интернет-магазин принимаем активное участие в таких процедурах как электронные торги, тендер, аукцион.

При отсутствии на официальном сайте в техническом описании необходимой Вам информации о приборе Вы всегда можете обратиться к нам за помощью. Наши квалифицированные менеджеры уточнят для Вас технические характеристики на прибор из его технической документации: инструкция по эксплуатации, паспорт, формуляр, руководство по эксплуатации, схемы. При необходимости мы сделаем фотографии интересующего вас прибора, стенда или устройства.

Описание на приборы взято с технической документации или с технической литературы. Большинство фото изделий сделаны непосредственно нашими специалистами перед отгрузкой товара. В описании устройства предоставлены основные технические характеристики приборов: номинал, диапазон измерения, класс точности, шкала, напряжение питания, габариты (размер), вес. Если на сайте Вы увидели несоответствие названия прибора (модель) техническим характеристикам, фото или прикрепленным документам — сообщите об этом нам — Вы получите полезный подарок вместе с покупаемым прибором.

При необходимости, уточнить общий вес и габариты или размер отдельной части измерителя Вы можете в нашем сервисном центре. Наши инженеры помогут подобрать полный аналог или наиболее подходящую замену на интересующий вас прибор. Все аналоги и замена будут протестированы в одной с наших лабораторий на полное соответствие Вашим требованиям.

Основная особенность нашего інтернет магазина проведение объективных консультаций при выборе необходимого оборудования. У нас работают около 20 высококвалифицированных специалистов, которые готовы ответить на все ваши вопросы.

В технической документации на каждый прибор или изделие указывается информация по перечню и количеству содержания драгметаллов. В документации приводится точная масса в граммах содержания драгоценных металлов: золото Au, палладий Pd, платина Pt, серебро Ag, тантал Ta и другие металлы платиновой группы (МПГ) на единицу изделия. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую цену. У нас на сайте Вы можете ознакомиться с техническими характеристиками приборов и получить сведения о содержании драгметаллов в приборах и радиодеталях производства СССР. Обращаем ваше внимание, что часто реальное содержание драгметаллов на 10-25% отличается от справочного в меньшую сторону! Цена драгметаллов будет зависить от их ценности и массы в граммах.

Мы предлагаем быструю международную доставку практически во все страны мира: Австралия (Australia), Австрия (Austria), Азербайджан, Албания (Albania), Алжир (Algeria), Ангилья, Ангола, Антигуа и Барбуда, Аргентина (Argentina), Аруба, Багамские острова, Бангладеш, Барбадос, Бахрейн, Белиз, Бельгия (Belgium), Бенин, Бермуды, Болгария (Bulgaria), Боливия, Бонайре, Синт-Э. и Саба, Босния и Герцеговина (Bosnia and Herzegovina), Ботсвана, Бразилия (Brazil), Британские Виргинские Острова, Бруней Даруссалам, Буркина Фасо, Бурунди, Бутан, Вьетнам (Vietnam), Вануату, Ватикан, Венесуэла, Армения, Габон, Гайана, Гаити, Гамия, Гамбия, Гана, Гватемала, Гвинея, Гибралтар, Гондурас, Гонконг, Гренада, Гренландия (Greenland), Греция (Greece), Грузия (Georgia), Дания (Denmark), Демократическая Республика Конго, Джерси, Джибути, Доминика, Доминиканская Республика, Эквадор, Эсватин, Эстония (Estonia), Эфиопия (Ethiopia), Египет (Egypt), Замбия, Зимбабве (Zimbabwe), Иордания Индонезия, Ирландия (Ireland), Исландия (Iceland), Испания (Spain), Италия (Italy), Кабо-Верде, Казахстан (Kazakhstan), Каймановы острова, Камбоджа, Камерун, Канада (Canada), Катар, Кения, Кыргызстан, Китай (China), Кипр (Cyprus), Кирибати, Колумбия (Colombia), Коморские острова, Конго, Корея (Республика) (Korea Rep. ), Коста-Рика, Кот-д’Ивуар, Куба, Кувейт, Кюрасао, Лаос, Латвия (Latvia), Лесото, Литва (Lithuania), Либерия, Ливан, Ливия, Лихтенштейн, Люксембург, Мьянма, Маврикий, Мавритания, Мадагаскар, Макао, Малави, Малайзия, Мали, Мальдивы, Мальта, Марокко (Morocco), Мексика (Mexico), Мозамбик, Молдова (Moldova), Монако, Монако, Намибия, Науру, Непал, Нигер, Нигерия (Nigeria), Нидерланды (Netherlands), Германия (Germany), Новая Зеландия (New Zealand), Новая Каледония, Норвегия (Norway), ОАЭ (UAE), Оман, Острова Кука, Пакистан, Палестина, Панама, Папуа Новая Гвинея, Парагвай, Перу, Южная Африка, Польша (Poland), Португалия (Portugal), Республика Чад, Руанда, Румыния (Romania), Сальвадор, Самоа, Сан-Марино, Саудовская Аравия (Saudi Arabia), Свазиленд, Сейшельские острова, Сенегал, Сент-Винсент и Гренадины, Сент-Китс и Невис, Сент-Люсия, Сербия (Serbia), Сингапур (Singapore), Синт-Мартен, Словакия (Slovakia), Словения (Slovenia), Соломоновые острова, Соединенное Королевство Великобритании и Северной Ирландии (United Kingdom of Great Britain and Northern Ireland), Судан, Суринам, Восточный Тимор (Тимор-Лешти), США (USA), Сьерра-Леоне, Таджикистан, Тайвань (Taiwan), Таиланд (Thailand), Танзания (Объединенная Республика), Того, Тонга, Тринидад и Тобаго, Тувалу, Тунис (Tunisia), Турция (Turkey), Туркменистан, Уганда, Венгрия (Hungary), Узбекистан, Уругвай, Фарерские острова, Фиджи, Филиппины (Philippines), Финляндия (Finland), Франция (France), Французская Полинезия, Хорватия (Croatia), Центральноафриканская Республика, Чешская Республика (Czech Republic), Чили, Черногория (Montenegro), Швейцария (Switzerland), Швеция (Sweden), Шри-Ланка, Ямайка, Япония (Japan).

Иногда клиенты могут вводить название нашего інтернет магазина или официальный сайт неправильно — например, западпрыбор, западпрылад, западпрібор, западприлад, західприбор, західпрібор, захидприбор, захидприлад, захидпрібор, захидпрыбор, захидпрылад. Правильно — западприбор.

Наш технический отдел осуществляет ремонт и сервисное обслуживание измерительной техники более чем 75 разных заводов производителей бывшего СССР и СНГ. Также мы осуществляем такие метрологические процедуры: калибровка, тарирование, градуирование, испытание средств измерительной техники.

Если Вы можете сделать ремонт устройства самостоятельно, то наши инженеры могут предоставить Вам полный комплект необходимой технической документации: электрическая схема, ТО, РЭ, ФО, ПС. Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТУ), техническое задание (ТЗ), ГОСТ, отраслевой стандарт (ОСТ), методика поверки, методика аттестации, поверочная схема для более чем 3500 типов измерительной техники от производителя данного оборудования. Из сайта Вы можете скачать весь необходимый софт (программа, драйвер) необходимый для работы приобретенного устройства.

Также у нас есть библиотека нормативно-правовых документов, которые связаны с нашей сферой деятельности: закон, кодекс, постановление, указ, временное положение.

Станок для намотки рулонов с ЧПУ 200 мм

Станок для намотки рулонов с ЧПУ 200 мм MK6

Как и предыдущие модели, MK6 идеально подходит для тех, кому необходимо производить небольшие партии рулонов или индивидуальные одноразовые рулоны.
Для электронных проектов можно намотать широкий спектр различных катушек.

Дополнительные опции теперь входят в состав полностью собранной машины, которые раньше предлагались в качестве дополнительных на MK4, но большинство клиентов все равно приобрели эти дополнительные опции, поэтому мы подумали, что теперь мы можем встроить их в стандартные элементы, такие как C5. прецизионный шариковый винт и комплект ES/Limit.

В MK6 добавлен ряд новых функций, в том числе новая 3-я ось, позволяющая перемещать направляющую проволоки на механизме подачи вперед и назад в программном обеспечении, защитный кожух, кнопки, взаимодействующие с программным обеспечением, и обновленные бортовой блок питания.

Особенности конструкции машины

*Используется высококачественный шариковый винт C5 вместе с прецизионными подшипниками C5 в сочетании с муфтами без люфта на каждой оси.

* Низкопрофильные направляющие в стиле Hiwin для плавного хода без нежелательного бокового смещения.

*Все алюминиевые пластины имеют действительно привлекательную отделку, а также обработаны дробеструйной обработкой и оксидированием.
Использование твердых, толстых 10-миллиметровых пластин создает стабильную раму, которая повышает точность, ни одна из ваших дешевых пластин, чтобы машина выглядела модно, не использовалась в этой конструкции!

*Все машины теперь оснащены двигателями с замкнутым контуром как на механизме подачи, так и на шпульном узле. Это увеличивает крутящий момент, точность, скорость и отсутствие потери шагов. Возможны скорости выше 2000 об/мин, но, как обычно, мы всегда соблюдаем осторожность и рекомендуем 2000 об/мин в качестве максимальной скорости!

*Сертификат CE и соответствие RHOS. Декларация включена в руководство по установке.

*Встроенные функции безопасности, такие как аварийный останов, концевые выключатели и защитный кожух.

*Прецизионные патроны ER25 с малым биением по сравнению со сверлильными патронами.

*Вращающаяся задняя бабка, которую можно зафиксировать на прецизионной низкопрофильной направляющей.

*Простая направляющая для проволоки с использованием керамических шкивов, регулятора войлочной прокладки и держателя сопла.

* Недорогая, точная машина, которая позволяет полностью контролировать каждую ось вплоть до уровня градусов, чтобы соответствовать вашей схеме намотки, используя наш скриптовый движок в программном обеспечении.

* Бесплатное программное обеспечение Windows для управления машиной через USB.
Автоматизированные опции для традиционной намотки, а также два разных механизма сценариев, которые позволяют создавать добавочные рецепты или абсолютные рецепты.

*Поставляется с новой платой ARM Controller MKII и последней прошивкой.
Этот контроллер специально разработан для работы с нашими машинами для намотки катушек и недоступен где-либо еще.

Спецификация

Размеры базовой пластины шириной 700 мм x 300 мм глубина
Макс. Диаметр шобла (высота) 110 мм
Max Feeder Tuvers 200mm
Max Speed с замкнутым круговым двигателем 2000RPM
Max Resuld 0,000515555555555555555555555554 ММ. – 0,5 мм (большие размеры проволоки поддерживаются для однослойной проволоки)
Шаговый двигатель с обратной связью на шпульке и двигателе механизма подачи
Моторизованная 3-я ось для перемещения направляющей проволоки
Ручной натяжитель войлочной проволоки
Цанговые патроны ER25 с малым биением
USB-управление с помощью программного обеспечения Windows (поддерживаются XP и Windows7, Windows 8. 1 и Windows 10)
Регулировка степени вращения двигателя при скорости от 1 об/мин
Ручной регулятор скорости, который позволяет внешний циферблат как на шпульке, так и на рычаге механизма подачи, который позволяет выполнять калибровку и находить подходящую скорость намотки.
Бесплатные обновления прошивки и бесплатное программное обеспечение Windows.
12 месяцев возврата к базовой гарантии.

В основном он должен охватывать большинство задач для малого бизнеса/хобби.

Если вам нужна машина для проволоки большего диаметра и большего крутящего момента на двигателе катушки, пожалуйста, не стесняйтесь обращаться к нам, и мы предложим вам машину, изготовленную на заказ в соответствии с вашими потребностями. http://www.ukcnc.net/index.php/custom-machine-building/

Двойные шпульные двигатели.

С большинством бобин вы просто устанавливаете один конец шпульки в патрон, который вращается основным мотором шпульки, а другой конец — в вращающуюся заднюю бабку.
Но если вам нужно намотать тонкую сердцевину, которая может скручиваться при наматывании, то двойной шпульный двигатель — это вариант, который остановит это и сделает это намного проще.
Оба мотора синхронизированы через контроллер, и мы будем подключать его по новым заказам вместе с тяговой цепью, чтобы все было красиво и аккуратно.

Ниже представлено видео, показывающее, как двойной двигатель наматывается тонким проводом на оправку 0,5 мм. Наматываемая проволока имеет диаметр 0,0762 мм и 0,2286 мм.

Еще одно видео, показывающее, как наматывается плоская проволока из нержавеющей стали.

Внизу этой страницы есть еще видео.

Форсунки

Мы поставляем форсунки с рубиновыми наконечниками следующих размеров. 0,3 мм 0,6 мм 0,8 мм 1,2 мм

Комплект конусов для катушек

Машина поставляется с 10-мм верхней планкой, которая позволяет устанавливать небольшие катушки, а также используется в качестве направляющей для вертикально установленных катушек. С помощью комплекта конусов для катушек можно устанавливать катушки большего размера. Внутри конусов установлены игольчатые подшипники для более плавного хода.

Натяжитель проволоки

Машина поставляется с очень простой системой натяжения войлочной проволоки, что позволяет снизить цену. Для проволоки меньшего размера катушку с проволокой можно расположить на боку, после чего проволока будет продета через верхнюю планку в заднюю часть узла подачи. Затем он пройдет через фарфоровое направляющее колесо, через набор войлочных натяжителей и через рубиновое сопло. На фото натяжитель установлен на собственной стойке и стоит в стороне от машины. В обеих установках проволока сходит с катушек, установленных вертикально, и продевается через натяжитель проволоки. Затем проволока входит в заднюю часть узла подачи и выходит через рубиновое сопло. На втором фото рубиновое сопло еще не установлено. Теперь у нас есть наборы магнитных натяжителей проволоки, которые можно приобрести в нашем интернет-магазине.

Запасные войлочные прокладки и поддержка. гибкие сердечники.

Включает

4 пластины 25 мм с металлической основой
4 пластины 20 мм с металлической основой
1 опорный кронштейн для держателя форсунки 200 мм.

Набор резиновых удерживающих конусов

Набор резиновых конусов для удерживания сердечников или катушек, которые необходимо перемотать.
Диаметр конуса: 10 мм на конце и 25 мм в самом широком месте. Цанги
11–10 мм необходимы для удержания в патронах.

Шпульная пластина гитарного звукоснимателя

Теперь у нас есть шпульная пластина гитарного звукоснимателя, которую можно использовать с 200-мм станком для намотки катушек.

Эта шпульная пластина точно такая же, как та, что поставляется с станком для намотки катушки гитарного звукоснимателя с ЧПУ, и имеет те же несколько резьбовых отверстий M4 для крепления различных катушек гитарных звукоснимателей.

Основное отличие состоит в том, что среднее отверстие имеет диаметр 8 мм, и мы можем поставить его с валом и цангой диаметром 8 мм.

Машина для намотки рулонов 200 мм управляется через USB-порт ПК под управлением Windows вместе с нашим специальным программным обеспечением, которое поставляется БЕСПЛАТНО.

Как вы видите , у него есть специальная база данных и графический интерфейс для обычных катушек и гитарных звукоснимателей .

Шаг разрешения системы намотки рулонов 200 мм составляет 0,0003125 мм с шагом разрешения 0,01 мм при рекомендуемом минимальном шаге 0,01 мм. оригинал.

Игра с программным обеспечением, вероятно, будет иметь больше смысла, чем мои попытки объяснить!

Также программное обеспечение поставляется с кнопкой заполнения, которая загрузит встроенную базу данных с набором стандартных катушек для гитарных звукоснимателей.

Вы также можете сохранять и удалять собственные шпульки.

Кроме того, эта машина все еще находится в разработке, поэтому, пожалуйста, ожидайте обновлений программного обеспечения, прошивки и оборудования, поскольку мы стремимся улучшить ее. В то время как обновления программного обеспечения и прошивки останутся бесплатными, любые аппаратные изменения будут осуществляться за дополнительную плату, если вы решите обновить свою машину.

На скриншоте выше показан ручной режим.

Здесь вы можете использовать циферблат на блоке контроллера и вручную управлять скоростью шпульного двигателя, направляя проволоку вручную. Это позволяет использовать машину как традиционную намоточную машину.

Кроме того, теперь вы можете вручную управлять скоростью двигателя шпульки и двигателя подачи с помощью элементов управления на вкладке «Автоматическая намотка катушки».

При использовании ручного контроллера из вкладки «Автоматическая обмотка катушки» не рекомендуется постоянно запускать машину с ручным регулятором скорости. Его можно использовать только в качестве калибровочного инструмента, который позволит вам определить наилучшую скорость для намотки конкретной катушки проволокой, которую вы используете. Как только вы найдете скорость, подходящую для комбинации шпульки и проволоки, вам следует переключиться в автоматический режим для полной намотки.

С новым программным обеспечением вы теперь можете использовать функции, которые были доступны только на 200-мм намоточной машине.

Сюда входят добавочный обработчик сценариев и абсолютный обработчик сценариев, которые позволят вам создать список команд для выполнения комбинации причудливых обмоток.

С новым контроллером ARM MKII для намотки рулонов у нас теперь есть встроенная флэш-память, которую можно использовать для буферизации множества небольших команд. Это устраняет любые небольшие задержки, которые могут быть вызваны задержкой связи USB.

В отличие от стандартного обработчика сценариев, который использует инкрементное позиционирование для каждой команды, это абсолютное позиционирование для каждой команды.

Может использоваться для выполнения переменного шага не только до уровня поворота, но и до уровня градуса.

Ниже приведено видео, показывающее множество небольших движений, создающих катушку датчика с переменным шагом, которые выполняются на уровне ветра и градуса.

Мы также добавили в программное обеспечение 3D-симулятор намотки катушки.
К сожалению, этот симулятор будет работать только в Windows 10, но остальное программное обеспечение будет нормально работать в Windows XP и более поздних версиях.
Симулятор позволяет проверить форму катушки перед намоткой.

Пожалуйста, не стесняйтесь загрузить и взглянуть на новейшее программное обеспечение со страницы загрузки

Windows 10/IOT UWP. Приложение UWP в настоящее время находится в стадии БЕТА и пока ограничено только автоматической намоткой.

Преимущество этого программного обеспечения в том, что его можно развернуть на плате SBC, работающей под управлением Windows 10 Core, такой как Raspberry pi, что полностью устраняет необходимость наличия полной компьютерной установки для связи с намотчиком катушек.

Всю информацию о приложении UWP можно найти здесь — http://www.ukcnc.net/index.php/uwp-software/

Мы разработали новую плату контроллера, в которой используется быстрый процессор Arm Cortex. M4 и предоставляет машине множество улучшенных функций.

Все машины, отправляемые с января 2023 года, будут поставляться с новым контроллером манипулятора MKIII.

Новый контроллер ARM MKIII по-прежнему обладает всеми функциями исходного контроллера, но со следующими улучшениями:

Диск ручного контроллера теперь встроен в печатную плату.
Выходы, на которые можно переключать 5 вольт для управления различными периферийными устройствами.
8 входов, 3 из которых предназначены для ограничения/возврата в исходное положение и аварийного останова.
Последовательности импульсов с более высокой скоростью.
можно переключить на использование 5/12 Вольт.

Встроенная флэш-память, которая может использоваться для буферизации до 130000 команд. Это позволяет отправлять на контроллер очень маленькие движения без задержки между ними из нового программного обеспечения Absolute Scripting Engine и создавать некоторые причудливые обмотки.
Память кадра также встроена для алгоритма оптимизации флэш-памяти.
Обновление встроенного ПО теперь проще с помощью переключателя вместо отдельного JTAG-программатора.

Волновая намотка на пару катушек от Джерри.

Сделал специальную насадку, которая шла вместо насадки. Насадка подавала проволоку красиво и близко к шпульке и оказывала небольшое давление на шпульку, когда она была намотана. Соединительная проволока или клей не использовались, и он самоподдерживался при наматывании.

Джерри также снял пару отличных видеороликов, объясняющих устройство и показывающих, как наматывать волны с помощью скриптового движка.

Поскольку в новой машине используются двойные двигатели и комбинация нашего специального программного обеспечения/прошивки, мы можем выполнять идеальную интерполяцию между каждой осью, что позволяет очень точно укладывать проволоку.

Поскольку у вас есть полный контроль над двигателем шпульки и двигателем подачи вплоть до уровня градусов, вы можете выполнять некоторые причудливые намотки, а также делать переменный шаг, как показано в видео ниже.

Некоторым из видеороликов несколько лет, и они показывают более старые модели машин. Но скорость и точность остаются прежними, и, во всяком случае, более новые модели имеют повышенную точность.
Также более старая машина имела двигатели с разомкнутым контуром, но новые модели за последние пару лет теперь имеют более тихий двигатель с замкнутым контуром.

Один из клиентов прислал нам видео работы 200-мм станка с ЧПУ для намотки катушек со скоростью 2500 об/мин.

Вот еще несколько видео Джерри, показывающих модификации, которые он сделал для бифилярной намотки с помощью специального держателя насадки.

Введение, типы, принцип действия и производитель

Содержание

Одним из инструментов, который необходим на нескольких предприятиях и в различных отраслях промышленности, является машина для намотки катушек . Сообщите вам о машине для намотки катушек Tesca Global:

Машина для намотки катушек — это устройство, относящееся к электротехнике. Это также распространенный инструмент для производства электромагнитных катушек. Обмотки катушки используются в качестве элемента схемы для подачи магнитного поля к двигателям, трансформаторам и генераторам, а также являются ценным инструментом для изготовления микрофонов и громкоговорителей.

Намоточные машины имеют форму и размеры для выполнения любой соответствующей задачи. Катушка обмотки имеет параметры, влияющие на форматы колец обмотки, а именно: добротность, прочность изоляции, индуктивность и напряженность любого желаемого магнитного поля.

Обмотки катушек делятся на разные группы в зависимости от геометрии и типа обмоток катушек. Устройство полагается на производство множества электромагнитных катушек только с помощью автоматизированных механизмов или различных видов оборудования.

Какие бывают намоточные машины?

Намоточные катушки бывают разных типов в зависимости от их изготовления и механизма работы, а именно: —

После детального изучения состояния объекта пользователь принимает решение о подходящей намоточной машине. Машины:

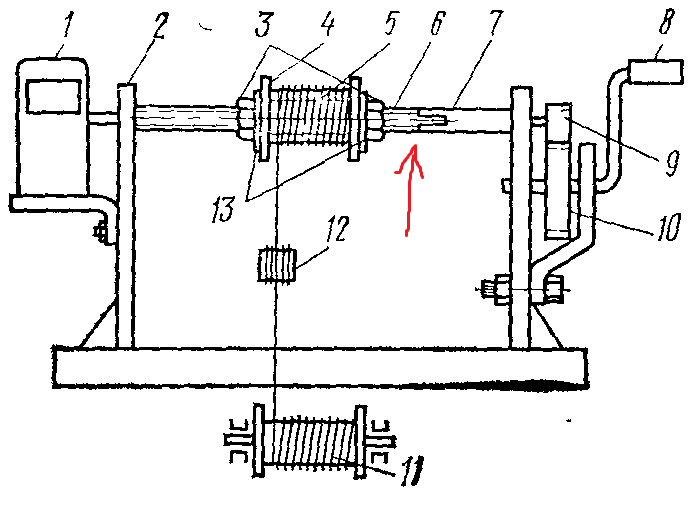

1. Ручная машина для намотки катушек

Ручная машина для намотки катушек

Ручная машина для намотки катушек — это категория инструментов, используемых для ручной намотки катушек на статоре и роторе в генераторах, трансформаторах, электродвигатели и большие конденсаторы. Он также иногда используется для намотки кабелей на барабаны.

Это тип машины для намотки катушек, который полезен для мастерских. Отрасли, где потребность в намотке не такая частая, по сравнению с более крупной промышленностью. Эти машины управляются руками и обеспечивают тщательные результаты для петель катушки.

2. Линейная/тороидальная намоточная машина с ЧПУ

Линейная/тороидальная намоточная машина с ЧПУ незаменима при намотке проводников на катушки из пластика, бумаги или металла. В нем используется устойчивая поперечная лента для наматывания проволоки в тороидальный или линейный сердечник.

Эти машины являются практичными инструментами в электронной промышленности и многих других секторах, таких как электродвигатели, трансформаторы, генераторы, аккумуляторы для электромобилей и гибридные автомобили. Он состоит из неподвижной оси и вращающейся оси. Вращающаяся ось удерживает материал, намотанный на сердечник кабеля, а неподвижная ось точно наматывает его.

Основным назначением этих намоточных машин является механическая намотка проволоки на трубоформ. Когда дело доходит до индивидуального решения для автоматической намотки, этот тип намоточной машины полезен в местах, где есть потребность в такой настройке. Он предлагает функцию для одной из катушек или небольших кластеров катушки. Если вам нравится разрешение для индивидуальных катушек, то обмотки с ЧПУ являются наиболее разумными в таких условиях.

3. Станок для намотки якоря

Станок для намотки якоря, часть оборудования, предназначенного для производства электроприборов. Он имеет множество характеристик, таких как автоматическая подача, автоматическое натяжение и может наматывать и разматывать провода на любой высоте. Он берет сердечник, вставляет его в катушку и добавляет необходимый защитный материал, чтобы сделать его достаточно прочным для использования.

Основная работа этой машины заключается в включении контуров в электродвигатель для производства электроэнергии за счет индукции. Многие производители используют это устройство для изготовления большого количества электродвигателей, устанавливаемых горизонтально и вертикально, во многих отраслях промышленности, включая автомобильную, строительную, аэрокосмическую и горнодобывающую.

Это намоточная машина, которая обеспечивает стандартные и индивидуальные условия намотки катушки центрального поля. Устройство поставляется с крюковыми коммутаторами, а в некоторых устройствах оно также может обеспечивать функцию автоматического обрезания и зацепления проводов.

4. Машина для намотки трансформаторов

Автоматическая машина для намотки катушек

Обмотка трансформатора позволяет наматывать катушки на ферромагнитный сердечник для сборки трансформаторов. Он известен созданием вторичной обмотки для электрического трансформатора. Это ценный инструмент, когда речь идет о создании высоковольтных трансформаторов.

Устройство посылает электричество на большие расстояния. Количество витков в каждой катушке определяет, какая сила может быть безопасно назначена в течение заданного срока. Эти машины обычно являются автоматическими и могут управляться компьютером и полезны при производстве силовых трансформаторов, распределительных трансформаторов, силовых реакторов/преобразовательных подстанций и распределительных устройств.

Это устройство известно своей надежностью и гибкостью. Он предлагает возможность намотки различных размеров и форм для трансформаторов. Машины для намотки катушек трансформатора лучше всего подходят для приближения к местам, которые недоступны из-за каких-либо условий, связанных с местом.

5. Потолочный вентилятор

Намоточный станок является неотъемлемой частью производства фанкойлов, позволяя производителям создавать высококачественные змеевики, которые можно использовать в различных отраслях. Это устройство полезно при ремонте стартера внутри машины.

Проблема с машиной заключается в том, что она сожжет стартер внутри машины, если мы будем ее чрезмерно использовать или если возникнут какие-либо другие технические проблемы.

Читайте также: Тренажерный комплект IC

A) Ручная машина для намотки потолочных вентиляторов

A Ручная машина для намотки потолочных вентиляторов полезна в процедуре перемотки, и этот процесс требует ручного или ручного участия. Цена машины для намотки вентиляторов составляет примерно от 10 000 до 15 000 индийских рупий, в зависимости от продукта и этикетки.

B) Полуавтоматическая машина для намотки потолочных вентиляторов

Полуавтоматическая машина для намотки потолочных вентиляторов лучше, чем ручная машина для потолочных вентиляторов, и включает в себя оборудование, которое автоматически обрабатывает процесс напоминания с некоторым участием. Цена полуавтоматической намоточной машины для потолочных вентиляторов составляет от 10 000 до 25 000 индийских рупий, в зависимости от продукта и бренда.

C) Полностью автоматическая машина для намотки потолочных вентиляторов

Полностью автоматическая машина для намотки потолочных вентиляторов представляет собой спиральную технику, которая не требует какого-либо вмешательства и автоматически выполняет процедуру намотки. Это популярная и ценная машина в промышленности. Цена полностью автоматической машины для намотки потолочных вентиляторов составляет от 18 000 до 40 000 индийских рупий, в зависимости от продукта и бренда.

Принцип работы машины для намотки катушек:

Будет лучше, если мы узнаем о принципе работы машин для намотки катушек. Когда мы говорим о принципах этого применения, то минимизация материалов и объема, а также эффективная катушка имеют первостепенное значение.

В устройстве это коэффициент заполнения, который указывает соотношение площадей электрических проводников в пространстве обмотки. Для коэффициентов заполнения требуются прямоугольные плоские провода, поскольку круглые часто представляют собой зазоры.

В этой процедуре требуется поддерживать высокий коэффициент заполнения основной и упаковочной проволокой, чтобы уменьшить воздушное пространство. Он повышает эффективность любого электрического прибора и повышает теплопроводность.

В многослойной машине нижняя проволока в верхнем слое, отформованная на уровнях нижнего слоя примерно на 300 градусов, обрезала катушку. Провода в ортоциклической обмотке заправлены плотно. А в дикой обмотке он остается как друг конструкции в пределах заданного пространства обмотки.

Tesca: Цифровые тахометры

Wild Winding:

Когда мы говорим о намотке, то в этом типе, где случайное расположение проводов направлено на более широкое рассеивание, что приводит к увеличению длины провода на корпусе катушки. Это указывает на то, почему рассредоточение проводов приводит к широкому спектру электрических сопротивлений кольца.

Это популярное устройство для массового производства, и оно не пользуется большим спросом у машин и операторов, которым требуется высокая скорость из-за вероятности повреждения. Этот тип проводки применяется в таких приложениях, как катушки зажигания, катушки реле, небольшие трансформаторы, небольшие электрические двигатели и устройства, которые не имеют больших датчиков, поскольку он лучше всего подходит для работы с датчиками до 0,05 мм.

Спиральная обмотка:

Когда мы говорим о методе прокладки проводов по спирали, проводка размещается по спирали в каждом слое оборудования. Направление момента меняется от слоя к слою, и часто эти провода пересекают нижние слои в заданном пространстве. В этом проволочном компасе нисходящий слой никогда не доходит до нас. При доступе к слою устройства становится сложно поддерживать структуру, а также это может создать дикую обмотку.

Ортоциклическая обмотка:

Ортоциклическая обмотка, тип обмотки, создает оптимальный коэффициент. Лучше всего подходит для круглых проводов, в которых обмотка верхнего слоя размещена группами, а доступна она с помощью нижнего слоя.

Это процесс, который помогает расположить провод параллельно рычажному механизму катушки, расположенному вокруг корпуса катушки. Этот процесс требует, чтобы расположенная проволока соответствовала пропорциям предыдущего калибра проволоки. Провод занимает место после 60-градусной конференции катушки. Так получилось с круглой монетой, и катушка занимает одну сторону прямоугольной катушки, а шаг намотки зависит от геометрии катушки и сечения провода.

Процесс намотки :

Теперь сосредоточимся на том, «как выполняется намотка». Некоторые из процессов, которые участвуют в общем процессе намотки:

1. Линейная намотка:

Это метод, при котором производство намотки происходит с наматыванием проволоки на катушку, конструируя устройство, компонент, корпус вращающейся катушки и держатель катушки. Проволока поступает из рулона поставщика и содержит около 400 кг медной проволоки, которая покрывается эмалью и заполняется с помощью направляющей трубки перед началом всего процесса наматывания проволочных креплений на катушки для зажима устройства.

Элемент фиксируется для разведения двух направляющих с помощью витой прорези на катушке с линейным укладочным действием или перемещением. Аппарат осуществляет вращательное действие с помощью двигателей, управляемых компьютером. Поперечная ось проволоки помогает трубе от одного цикла до оси вращения в соответствии с диаметром проволоки.

Оценивает диаметр намотки. Это происходит, чтобы получить темп во время полной процедуры намотки. Процесс масштабирует сегменты, необходимые для скручивания на спиральном устройстве, и сочетается с приводом и шпинделями, поддерживающими вращение. С помощью оси вращения и поперечной оси он работает тайно, синхронизируя весь процесс намотки, чтобы равномерно ввести провод в зону намотки.

2. Обмотка флаера:

В этом методе рассредоточение создается с помощью подающей проволоки/валика/сопела, подаваемого на флаер. Он поворачивается в определенном месте от катушки, а проволока подается с помощью вала флаера. Процесс намотки требует компонентов, закрепленных внутри рогульки; это известно как обязательное при креплении проводов снаружи флаера.

Требуется метод последовательной намотки для фиксации проволоки для вращающихся делительно-поворотных столов. Он включает в себя проволочные зажимы прогиба проволоки и окружность стола. Это обеспечивает силу вдоль и фиксацию. С помощью этого метода он позволяет компоненту регулироваться, что позволяет ему изменять укладку проволоки в зажиме устройства.

3. Технология игольчатой намотки:

Это технология намотки, полезная для скручивания полюсных башмаков, необходимых для коммутации нескольких трехфазных машин. Эти двигатели защищены изоляцией, которая поддерживает ход витка с помощью игольчатой обмотки. Игла с насадкой находится под прямым углом к движению.

Затем он перемещается в подъемном движении и через пакеты статора с помощью желобкового канала и идет прямо или с двумя соседними полюсами двигателя, чтобы проволока могла попасть в нужное место. Затем он вращается в точке поворота обмотки с помощью шага в один зуб. Это происходит, чтобы сохранить предыдущий вывод вращения в обратном порядке.

Создает послойное расположение, а из недостатков этой технологии вбивает опору между двумя граничными полюсами размером с диаметр насадки. Размер насадки примерно равен диаметру обмоточной проволоки, поэтому она не заполняет пространство между двумя соседними полюсами.

4. Технология намотки с тороидальным сердечником:

В этом процессе намотки магнитный сердечник крепится к удерживающему носику с двумя функциями медленного вращательного движения вместе с тремя прорезиненными моментами соединения.

Он предназначен для хранения кольцевого орбитального колеса под углом 90 градусов к магнитному сердечнику, который проходит по окружности и вводит его в эпицентр магнитного / тороидального сердечника — проволока наматывается примерно на накопительное кольцо проводов, чтобы они могли замкнуться снова.

Конец провода от аккумулятора крепится к сердечнику. Это происходит в соответствии с необходимым количеством накопленной проволоки для создания ран для тороидального сердечника.

Производит процесс намотки, который распределяется по окружности тороидального сердечника с поддержкой хода проволочного накопительного кольца и тороидального сердечника. Аккумулятор должен снова открыться, чтобы освободить намотанный тороидальный сердечник после выполнения процедуры. Машины в этой технологии частично автоматизированы, так как провода не фиксируются в тороидальном сердечнике с самого начала.

Какие бывают обмотки трансформатора?

Многослойные обмотки:

В этой обмотке изолированные проводники расположены аксиально вокруг обмоток. Кроме того, устройство также размещает витки рядом друг с другом. Он поставляется в однослойной и многослойной формах, при этом однослойная намоточная машина наматывает только один виток вокруг стержня сердечника. С другой стороны, многослойная обвязка может превратить изолированные проводники вокруг раны в несколько слоев.

Изолированные жилы отделяются от каждого слоя с помощью масляных каналов, твердой изоляции, а иногда и с использованием обоих типов элементов для разделения проводников. Будь то трансформатор малого и среднего размера, этот инструмент полезен для обоих.

Спиральная обмотка или спиральная обмотка:

Это многослойный намоточный инструмент с несколькими проводниками, если говорить о намотке. Проводники в этом устройстве параллельны, а также образуют одиночные витки, намотанные вдоль осевого направления. Он размещает раны с прокладками, которые входят между соседними витками.

По конструкции напоминает штопор. Эти устройства полезны даже при низком напряжении и больших токах. Поскольку ток течет по параллельным проводникам, напряжение остается одним и тем же в каждом витке.

Однако магнитное поле в соединениях с параллельными проводниками может не оставаться неизменным, поскольку оно распределяет поток равномерно между проводниками. Затем устройство продолжает поднимать неравномерные токи в проводниках. Мы можем использовать технику транспортировки в этом устройстве, выравнивая магнитное поле, соединяя каждый проводник, чтобы минимизировать токи в проводниках. Эти устройства известны своей надежностью и значительным фактором.

Также читайте о частотомере Tesca Global.

Дисковая намотка:

Это машина для намотки катушек трансформатора с несколькими соединенными дисками проводников. Диск в этом устройстве наматывает несколько витков изолированных проводников, которые последовательно соединяются, образуя дисковую обмотку. С помощью проставок диск расходится от соседнего диска — диска, настраиваемого закольцовыванием одиночных и нескольких параллельных проводников.

Когда мы говорим о разнице между спиральной обмоткой и дисковой обмоткой, спиральная обмотка имеет только один виток для каждого диска в параллельном проводнике. В этой обмотке в каждом диске по несколько витков. Обмотки дискового типа, необходимые для трансформаторов, имеют напряжение выше 25 кВ. Эти устройства известны своей надежностью.

Намотка из фольги:

Намотка из фольги представляет собой тип намоточной машины трансформатора с наружной поверхностью из медных или алюминиевых листов. Эти листы многократно скручивались по спирали, образуя многослойные витки в виде спирали. Этот тип устройства помогает поддерживать трансформаторы большой мощности, в которых ток колеблется от 12 до 600 А. Он включает в себя обмотки с использованием одного и нескольких листов в параллельной намотке.

Машины для намотки фольги позволяют наматывать на бобину множество длинных непрерывных токопроводящих проводов. Затем эти проводники используются для изготовления различных катушек индуктивности, необходимых для изготовления трансформаторов, реакторов и многих других электрических устройств.

Машина для намотки рулонов Производители:

Вы ищете марку, предлагающую первоклассное оборудование? Если да, то Tesca Global — это то, на что вам стоит обратить внимание без всяких сомнений. Tesca Global является профессиональным производителем намоточных машин, и Tesca Global фокусируется на разработке более эффективных продуктов при соблюдении наших высоких стандартов качества. Компания занимается производством и проектированием высококачественных и доступных намотчиков для всех типов рулонов и материалов.

Продукция охватывает однослойные и трехслойные машины для различных применений во многих отраслях промышленности. Некоторое оборудование, которое предлагает компания:

Автоматическая машина для намотки рулонов:

Устройство поставляется с такими спецификациями, как:

Имеет два типа боковой загрузки шпинделя.
Ширина намотки от 0 до 99,9 мм.
Скорость намотки от 300 до 6000 об/мин.
Поставляется с качающейся шпулькой диаметром 75 мм
Калибр проволоки от 45 SWG до 25 SWG
Имеет H.S.S. Свинцовая скоба. Он поставляется с накидной гайкой траверсного типа с шагом 10 мм.
Машина для ручной намотки катушек: Прибор имеет следующие характеристики:
Это машина для ручной намотки с 1 шт. 5-значный счетчик.
Имеет 200 мм, макс. Диаметр катушки.
Устройство имеет 120 мм, макс. Центральное расстояние.
Устройство имеет 100 мм, макс. Высота центра.

ручная машина замотки катушки с несущей 9 вьюрка0017 :
Устройство имеет следующие характеристики:

Это механический счетчик с автоматическим блоком перемещения.

Диапазон проводов: от 18 до 46 SWG.

Макс. Диаметр катушки.

Устройство имеет 100 мм, макс. Высота центра.

Имеет 120 мм, макс. Центральное расстояние.

Помимо этого, Tesca Global также предлагает различные типы оборудования, такие как намоточный станок для потолочного вентилятора, станок для намотки двигателя, станок для тороидальной намотки, станок для намотки нити, автоматический станок для намотки катушек, станок для намотки конденсаторов, станок для намотки нити, швейный машина для намотки нити Индия, машина для намотки сыра Индия, машина для намотки пряжи, машина для намотки статора, машина для намотки линейной катушки и т. д.

В конце концов, правильно будет сказать, что когда речь идет о перемещении промышленности, то единственным оборудованием, которое имеет первостепенное значение, являются намотчики рулонов. Если вы хотите купить станок для намотки катушек, вы должны учитывать, что хорошее исследование оборудования не наносит никакого вреда. Так что изучите характеристики брендов оборудования, которые предлагают разные поставщики, прежде чем покупать оборудование. Надежный и высококачественный продукт является хорошей инвестицией для вашего промышленного применения.

Часто задаваемые вопросы:

Какая машина используется для прядения?
Намоточная машина полезна для прядения не только для функции намотки, но и для устранения любых неисправностей в системе.

Это машина, которая наматывает пряди металлической проволоки в катушки или жгуты. Наиболее распространенные намоточные машины помогают наматывать катушки из стальной и медной проволоки.
