Как правильно выполнить электропроводку в бане. Какие требования предъявляются к проводам и оборудованию в парилке. Как разделить помещение на зоны безопасности. Какие светильники и розетки можно устанавливать в бане.
Основные требования к электропроводке в бане
При монтаже электропроводки в бане необходимо учитывать ряд важных требований:
- Баня относится к особо опасным помещениям из-за высокой температуры (до 130°C) и влажности (до 90%).
- Парилка делится на 4 зоны с различными требованиями к оборудованию.
- Изоляция проводов в парилке должна выдерживать температуру не менее 170°C.
- Все электрооборудование должно иметь степень защиты не ниже IP24.

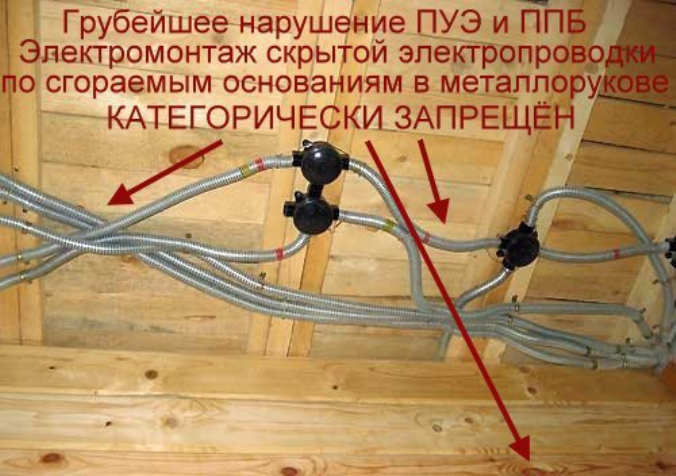

- Запрещено использовать металлические трубы и кабели с металлической оболочкой.
- В парилке нельзя устанавливать розетки и распределительные коробки.
Разделение помещения бани на зоны безопасности
Согласно ГОСТ Р 50571.12-96, парилка бани делится на 4 зоны:
- Зона 1 — здесь устанавливаются только печи и электрокаменки.
- Зона 2 — отсутствуют требования по теплостойкости оборудования.
- Зона 3 — оборудование должно выдерживать температуру 125°C, изоляция проводов — 170°C.
- Зона 4 — только устройства управления электропечами, изоляция проводов до 170°C.
Такое зонирование позволяет обеспечить необходимый уровень безопасности электрооборудования в различных частях парилки.
Выбор проводов и кабелей для бани
Для электропроводки в парилке необходимо использовать термостойкие провода и кабели:
- РКГМ, ПРКА, ПРКС, ПВКВ — выдерживают до 180°C
- ПМТК — до 200°C
- OLFLEX HEAT 205 — до 200°C
В остальных помещениях бани можно применять обычный кабель ВВГнг-LS. Запрещено использовать провод ПУНП.
Способы прокладки электропроводки в бане
Допускается как скрытая, так и открытая прокладка проводов, но предпочтительнее скрытый способ. При этом запрещено использовать металлические трубы и гофру из-за риска коррозии.
Рекомендуемые способы монтажа:
- В пластиковых кабель-каналах
- В гофрированных ПВХ-трубах
- За деревянной обшивкой стен
Открытая проводка упрощает доступ для обслуживания и ремонта, но менее эстетична.
Установка розеток и выключателей
Категорически запрещено устанавливать розетки, выключатели и распределительные коробки в парилке. Это связано с высокой влажностью и температурой в этом помещении.
В других помещениях бани (комната отдыха, предбанник) можно устанавливать обычные розетки и выключатели со степенью защиты не ниже IP44.
Выбор светильников для бани
К светильникам в парилке предъявляются особые требования:
- Устанавливаются только во 2 и 3 зонах
- Степень защиты не ниже IP24
- Должны выдерживать температуру 125°C
- Рекомендуются специальные банные светильники (например, Lindner IP54)
В других помещениях бани можно использовать обычные влагозащищенные светильники.
Напряжение электросети в бане
Допускается использование стандартного напряжения 220В при соблюдении следующих условий:
- Защита линий УЗО или дифавтоматами
- Система заземления TN-C-S
- Наличие системы уравнивания потенциалов
При невозможности обеспечить эти условия, необходимо использовать пониженное напряжение 36В или 12В через трансформатор.
Электрический щиток для бани
Щиток устанавливается в сухом помещении (тамбур, комната отдыха). Минимальная комплектация:
- Вводной автомат 25А
- УЗО 40А 100мА
- Автомат на розетки 16А
- Автомат на освещение 10А
- Автомат на парилку 16А
- Шины N и PE
При наличии электрической печи подбирается отдельный автомат нужного номинала.
Пошаговая инструкция по монтажу электропроводки в бане
- Разработать схему электроснабжения бани
- Определить места установки светильников, розеток, щитка
- Выбрать подходящие провода и кабели
- Установить электрощиток в сухом помещении
- Проложить кабели от щитка до потребителей
- Установить распаечные коробки вне парилки
- Смонтировать розетки и выключатели
- Установить осветительные приборы
- Выполнить все необходимые соединения
- Провести проверку системы
Основные ошибки при монтаже электропроводки в бане
При выполнении электромонтажных работ в бане часто допускаются следующие ошибки:
- Использование обычных проводов вместо термостойких
- Установка розеток и выключателей в парилке
- Применение металлических труб для проводки
- Отсутствие заземления и УЗО
- Неправильный выбор сечения проводов
- Некачественные соединения проводов
Соблюдение всех требований и рекомендаций позволит создать безопасную и надежную систему электроснабжения бани.
Советы профессионалов по электропроводке в бане
Опытные электрики рекомендуют:
- Не экономить на качестве материалов и оборудования
- Тщательно изолировать все соединения
- Использовать кабель с запасом по сечению
- Устанавливать УЗО на все группы потребителей
- Применять специальные банные светильники
- Регулярно проверять состояние проводки
Следование этим советам поможет обеспечить долговечность и безопасность электросистемы бани.
Электропроводка в бане — правила монтажа! Подробная инструкция
Если не так давно работы по монтажу электрического оборудования в жилых зданиях могли выполняться только при наличии согласованного в соответствующих инстанциях проекта, то сегодня, благодаря постановлению правительства РФ об отмене устаревших требований для владельцев домов и коттеджей, все намного упростилось. Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно нужно выполнять главное условие – монтаж делается с учетом требований ПУЭ и иных нормативных актов, отклонения запрещаются и могут служить основанием для отказа в подключении объекта к эклектическим сетям.
Электропроводка в бане
Содержание материала
Последние нормы ДБН В.2.5-2003 и ДНАОП 0.00-1.32-01 запрещают использовать для проводки двухжильные кабели (кроме выключателей), теперь они должны быть только трехжильными с фазным, нулевым рабочим и нулевым защитным медными проводами.
Это касается однофазной электрической проводки, трехфазные в банях почти не используются и в связи с этим в этой статье упоминаться не будут.
ДБН В.2.5-2003. Файл для скачивания в формате PDF
ДБН В.2.5-2003
ДНАОП 0.00-1.32-01. Государственный нормативный акт по охране труда. Файл для скачивания в формате PDF
ДНАОП 0.00-1.32-01
Какие существуют общие требования к проводке в бане?
- Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С.
Размещение светильников, выключателей и розеток должно осуществляться по зонам
В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования
- Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП).
ПУНП трехжильный
Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.
Как выбрать кабель или провод для бани
- Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха.
Устанавливать розетки в парилках строго запрещается
Как выбрать светильник для бани и сауны
ГОСТ Р 50571.12-96. Файл для скачивания в формате PDF«Электроустановки зданий»
Цены на кабель ПУНП
кабель ПУНП
Для примера мы рассмотрим самый сложный вариант, его можно значительно упрощать с учетом особенностей бань и требований застройщиков.
Шаг 1. Подключение кабеля ввода (питающего кабеля). Он подается в щиток сверху и присоединяется к вводному автомату. Параметры отсечки рассчитываются отдельно с учетом общей мощности потребителей. Конкретные советы даются ниже в этой статье. Синий и серый провода присоединяются к входу в автомат, желто-зеленый на шину заземления.
Подключение питающего кабеля. На верхние клеммы вводного дифавтомата заводим жилы серого и синего цвета. А жилу желто-зеленого цвета на заземляющую шинку.
Шаг 2. Если в щитке имеются дополнительные отсекатели для отдельных комнат или групп потребителей, то подведите к ним питание. Стандартное положение – вход сверху, выход снизу.
Элетрощиток и идущие от него провода в пластиковых коробах
Практический совет. В сухих помещениях лучше проводку монтировать в обыкновенных пластиковых коробах, во влажных помещениях рекомендуется их защищать полимерными трубами. Это не категорическое требование стандартов, а рекомендации опытных электриков.
Шаг 3. Сделайте проводку освещения и розеток в моечной комнате.
Зонирование моечной комнаты
Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3. Такой корпус защищает от проникновения твердых частиц размером более одного миллиметра и не допускает протечек от капель, падающих на поверхность под любым углом.
Делать проводку можно кабелем ВВГнг 3×1,5, протяните его к распределительной коробке.
Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки. Жилы промаркированы
Двухжильный кабель ВВГнг 2×1,5 опустите в выключатель, одна жила присоединяется к верхней клемме прибора, а вторая к нижней.
Кабель ВВГнг 2×1,5 опущен к одноклавишному выключателю. Одна жила подключается сверху, другая снизу. Жилы маркируются L и Lсвет
Таким образом в одном положении кнопки электрическая цепь разрывается, а во втором соединяется и лампочка загорается. Перед установкой выключателя внимательно осмотрите корпус, на нем указывается положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться при верхнем положении кнопки выключателя. Еще один нюанс – к выключателю всегда присоединяется фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя без отключения общего автомата.
[adrotate group=»5″]
Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника.
Жилы маркируют
Шаг 4. Проведите кабель от коробки к светильнику, в стене надо высверлить отверстие и вставить в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнять специальным негорючим составом.
В отверстие вставляют металлическую гильзу
Важно. Все места прохода кабелей в другие помещения должны делаться только в металлической трубе, она полностью исключает механические повреждения кабелей.
Свободное пространство в полости гильзы заполняют несгораемым составом
В коробке соедините концы кабелей одинакового цвета. Важно знать, что не все производители выдерживают стандартные цвета кабелей, если у вас такая ситуация, то во время монтажа их рекомендуется помечать. Это можно делать при помощи небольших наклеек или цветных фломастеров.
Жилы с одинаковыми маркировками соединяют клеммными соединителями
Если на освещение подключен собственный автоматический выключатель, то на последнем этапе монтажа проводки нужно присоединить к питанию и его клеммы.
В распределительном щите подключаем серую жилу кабеля к нижней клемме автоматического выключателя. Синюю жилу к нулевой шинке. Желто-зеленую к шинке заземления
Имейте в виду, что устанавливать распределительные коробки, выключатели и розетки в парилке категорически запрещено. Эта арматура монтируется у входа в помещение.
Шаг 5. Освещение в парилке лучше делать низковольтным, хотя это и необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.
Для низковольтного освещения нужно устанавливать понижающий трансформатор и питание на лампочки подавать с него. Технические параметры трансформаторов следует подбирать с учетом требуемого выходного напряжения и общей мощности всех потребителей.
Для понижения напряжения используется понижающий трансформатор, который подбирают в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов
Помните, что на пределе работать трансформатору очень тяжело, в таких условиях эксплуатации он быстро выходит из строя.
Всегда покупайте оборудование с запасом мощности, за счет такого подхода увеличивается надежность и длительность функционирования приборов.
Проведите двухжильный кабель от трансформатора к коробке, в нее же заведите кабели от лампочек и выключателя.
Прокладка двухжильного кабеля к распределительной коробке
Жилы также рекомендуется обозначать, затем соединять клеммниками одинаковые. Принцип подключения низковольтного освещения ничем не отличается от обыкновенного, разница только в подаваемом напряжении.
Схема соединения проводов в распределительной коробке. Жилы зачищены и промаркированы. Далее кабель опускается к выключателю
В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС. Жилы с одинаковыми маркировками объединены в группы и соединены клеммными соединителями
Важно. В парную свет проводится только с использованием специального термостойкого кабеля, такие требования прописаны в действующих нормативных актах.
Прокладка термостойкого кабеля ПРКС до предполагаемого места установки светильника. Гильза должна быть заполнена несгораемым составом
Подключение светильника
Шаг 6. Установка розеток. Для них также можно предусматривать отдельный автомат в распределительном щитке. Допускается монтировать розетки только в зонах 2 и 3, корпуса должны иметь защиту не менее IP 44.
Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3
Степень защиты должна быть не менее IP 44
От распределительного щитка прокладывается кабель ВВГ 3×1,5 к первой распределительной коробке.
Прокладка кабеля
Дальше от нее провод подается во все остальные, для каждого помещения должна быть своя распределительная коробка (коробка Бермана). От коробки жилы прокладываются к розеткам, их концы зачищаются и подключаются к соответствующим клеммам.
Подключение розетки
После подсоединения закройте розетку лицевой панелью.
Розетка закрыта лицевой панелью
Шаг 7. Все концы кабелей одинакового цвета или с одинаковыми метками в распределительных коробках соедините при помощи клеммников.
Использование клеммников вместо скрутки более безопасно и удобно
Важно. При наличии в бане мощных электрических приборов, их технические параметры могут повлиять на сечение кабелей. Внимательно сверяйтесь с разработанными таблицами зависимости сечения кабелей от силы тока.
[adrotate group=»5″]
Совет по подключению мощных электроприборов (электрокаменки)
Если провода располагаются поблизости от электрических печей, то их нужно защищать металлической трубой. Но при первой возможности используйте иные, более безопасные способы подключения мощных тепловых приборов.
Провод в защитной оболочке
Некоторые современные нагревательные элементы имеют систему автоматического управления и защиты, подключение этих приборов следует делать с учетом прилагаемой инструкции производителей.
Подключение контроллера для печи (датчик температуры)
Прокладка проводов от датчика к распредкоробке
Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя
Жилы провода для подключения электрокаменки
Подключение датчика
От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5
Термостат
Схема подключения термостата. Клеммы 1 и 2
Схема подключения термостата. Клеммы 3 и 4
Схема подключения датчика температуры. Клеммы 6 и 7
Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы. Жила коричневого цвета к клеме с маркировкой L. Синяя к клемме N. Серая – A1. Черная – А2.
Соединение проводов в распред. коробке
К нижним клеммам дифавтомата подключены по два провода к каждой клемме. Одну пару проводов используют для подключения к пускателю. Вторую пару используют для подключения к винтовым клеммам L и N. Жилы с изоляцией серого и синего цветов трехжильного кабеля ВВГнг, предназначенного для питания электрокаменки, подключают к пускателю, а жилу желто-зеленого цвета на шину заземления
Схема электропроводки в парной и предбаннике
После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений
Цены на электрощитки
электрощитки
Какое электрическое оборудование может быть в бане
Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела.
В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.
Какие кабели использовать для проводки в бане
Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.
Провод СИП-4 2Х16
СИП 4Х16
- Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
- Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.
Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.Цены на кабель СИП
кабель СИП
Видео – Про кабели для бани
Сколько автоматов требуется для бани
Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее.
Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.
[adrotate group=»5″]
Как лучше подключать баню: подземным или воздушным кабелем?
Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.
| Вид подключения | Технические и эксплуатационные особенности |
|---|---|
Воздушное | Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий. |
Подземное | Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние. |
Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.
Электропроводка в бане | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.
Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.
В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.
Итак, поехали.
Разделение парилки в бане (сауне) на зоны
Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны.
- зона 1
- зона 2
- зона 3
- зона 4
Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.
В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.
В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.
Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.
В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.
В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры.
Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).
Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:
- первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
- вторая цифра «4» — защита от брызг и льющейся со всех сторон воды
В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.
Как выбрать кабель или провод для бани
Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.
1. Парилка
В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:
- многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
- однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
- зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)
2.
Тамбур, комната отдыха
Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.
Способ прокладки проводов и кабелей от щитка до электроприемников
Читаем ПУЭ, п.7.1.40:
Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.
ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.
Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто.
Почему? Об этом читайте здесь:
- достоинства и недостатки открытой проводки
- как выполнить открытую проводку в деревянном доме или бане
Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.
Розетки в бане и сауне
1. Парилка
Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п.7.1.48:
Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!
2. Тамбур, комната отдыха
В остальных помещениях бани розетки устанавливать можно.
Как выбрать светильник для бани и сауны
1. Парилка
Многие устанавливают светильники в парилке на потолке, что не допустимо!!!
Светильники в бане должны быть установлены только во второй или третьей зоне.
Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.
Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.
Читайте в этой статье про расшифровку степеней защиты IP.
Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.
Крепится он на стену с помощью двух саморезов.
Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.
Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.
В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.
к. есть риск расплавления пластмассы.2. Тамбур, комната отдыха
В этих помещениях ограничений по выбору светильников нет.
Какое напряжение сети выбрать для бани и сауны?
Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»
Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:
- линии электропроводки должны быть защищены УЗО или дифференциальными автоматами
- питание бани должно осуществляться по системе заземления TN-C-S
- в помещении бани должна быть выполнена система уравнивания потенциалов (СУП)
Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):
Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!
Пример схемы электропроводки в бане.
Щиток для баниПриведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:
- монтаж квартирного щитка в нише
- замена встраиваемого квартирного щитка
- монтаж вводного щита дачного домика
- как заменить квартирный щиток
Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.
В моем примере в электрический щиток для бани входит:
- вводной однополюсный автоматический выключатель от фирмы АВВ — 25 (А)
- вводное УЗО от АВВ — 40 (А), 100 (мА)
- 1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
- 2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
- 3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
- нулевая шинка N
- шинка заземления РЕ
Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).
Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).
Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.
Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:
Старайтесь соблюдать цветовую маркировку жил проводов и кабелей .
Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.
После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:
- замер сопротивления изоляции вводного кабеля и кабелей 1, 2 и 3 группы
- проверка первичным током вводного автоматического выключателя (по возможности и остальных)
- замер петли фаза-ноль
- проверка наличия цепи между заземленными установками и ее элементами
- проверка вводного УЗО
После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.
P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как проложить электропроводку для проекта реконструкции ванной комнаты
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Электрическая проводка для проекта реконструкции ванной комнаты: Могу ли я установить вытяжной вентилятор в цепи, защищенной GFCI? Установка электропроводки для защиты GFCI, требования GFCI для вытяжного вентилятора над ванной или душем. |
| ||||
Электрическая проводка ванной комнаты и защита от замыканий на землю
Электрика Вопрос: Можно ли установить вытяжной вентилятор на цепь, защищенную от замыканий на землю?
- Мой план состоял в том, чтобы подключить розетки к выключателю на 20А (первая розетка должна быть GFCI и идти второй в ряду).
- Основной свет и бра на выключателе 15А (с другими светильниками из других комнат).
- Мой вопрос касается вытяжного вентилятора.
- Должен ли вытяжной вентилятор быть защищен GFCI, потому что он находится над ванной или душем.
- Могу ли я запустить вытяжной вентилятор от выключателя на 20А, так как всего 2 выхода и уже защита GFCI.
- Я бы поставил подсветку вентилятора на 15амперную цепь, но не знаю что может быть лучше.
Заранее спасибо,
Пол
Этот вопрос по электропроводке поступил от Пола из Олбани, штат Орегон.
Ответ Дейва:
Пол, спасибо за вопрос по электропроводке.
Электропроводка для проекта реконструкции ванной комнаты
Подготовка к проекту реконструкции ванной комнаты
Применение: Электропроводка ванной комнаты.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный электрик.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Расчетное время: Зависит от объема проекта реконструкции ванной комнаты, типа конструкции и доступного доступа к проектируемой зоне.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может помешать установке новых строительных материалов, должна быть идентифицирована, отключена и помечена.
Примечание. Модификация существующей электропроводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими нормами и при наличии разрешения и после проверки.
Требования GFCI к вытяжному вентилятору над ванной или душем
- Если выделенная 20-амперная цепь питает только одну ванную комнату, то вытяжной вентилятор для ванной комнаты может быть добавлен к этой цепи, защищенной GFCI.
- Всегда полезно иметь розетку в ванной на выделенной цепи на 20 А с защитой GFCI.
- Если для освещения ванной комнаты и вытяжного вентилятора установлена отдельная цепь на 15 ампер, а вытяжной вентилятор находится над ванной или душем, тогда все равно потребуется защита GFCI, что в этом случае может быть установлено безликое GFCI на 15 ампер, и цепь может быть подключены так, чтобы свет на туалетном столике был не на GFCI, а на вытяжном вентиляторе.
Подробнее о электропроводке в ванной
Как установить электропроводку в ванной
Подробные фотографии и схемы электропроводки в ванной с кодовыми требованиями для большинства новых или реконструируемых проектов.
Проводка электрических розеток
Домашняя электрическая проводка включает в себя розетки на 110 и 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Проводка розеток GFI
Схемы проводки GFCI и GFIХарактеристики и преимущества розеток и розеток GFCI дадут вам ясное понимание того, почему эти устройства безопасности требуются согласно кодексу для защиты вас и вашего семьи от случайного поражения электрическим током.
Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.
Домашний план электрической проводки
Дома Электрическая безопасность.
Коды электрощитов
Коды электрооборудования Справочник по электропроводке для вытяжных вентиляторов в ванных комнатах.
Вам также может быть полезно:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>ванна — Электропроводка ванны-джакузи (заменяет обычную ванну)
спросил
Изменено 3 года, 11 месяцев назад
Просмотрено 446 раз
Купил ванну марки «Джакузи» — стандартного размера (30х60) с форсунками — взамен старой «обычной» ванны.
Я могу выполнить сантехнические/отделочные работы, но не уверен в требованиях к электропроводке.
Насколько я понимаю: — влажное место, поэтому нужен GFCI — выделенная цепь 20А для насоса и еще одна для нагревателя, если я добавлю нагреватель — таймер/переключатель на расстоянии не менее 5 футов
Нужно ли монтировать розетку GFCI внутри «отверстия доступа к ловушке»? Могу ли я использовать обычные 12/2 морских миль (Romex)?
Также не уверен, куда установить таймер/переключатель или какой переключатель купить (его не было в комплекте). Куда бы вы вмонтировали таймер/выключатель — это стандартная маленькая ванная 6х8. Значит, на противоположной стене у умывальника должно быть не менее 5 футов?
- проводка
- ванна
2

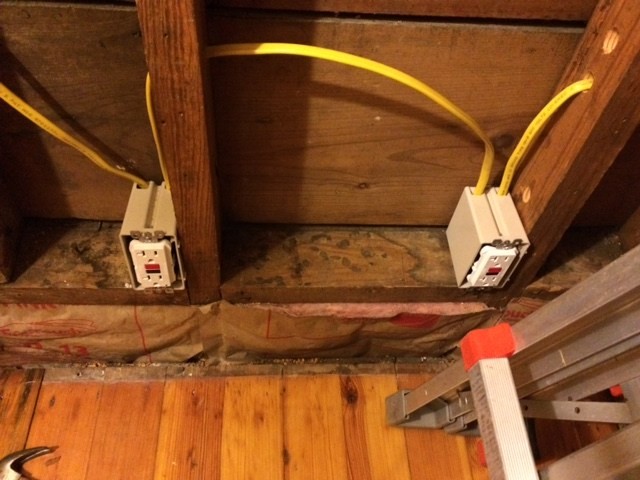

Вы не можете поместить розетку GFCI в «отверстие доступа к ловушке», потому что это должно быть доступен , чтобы вы могли сбросить его.
Но это нормально; GFCI могут располагаться где угодно и защищать от него нагрузку «вниз по линии».
Веская причина сделать это, если GFCI находится слишком близко, его защита не является полной. Если клеммы линии GFCI намокнут, это все равно может привести к поражению электрическим током, даже если GFCI сработает. На самом деле вам лучше установить GFCI подальше от того, что вы защищаете.
Одно из возможных мест — прямо в сервисной панели с помощью Выключатель УЗО . Если это выделенная цепь, которая идет только к джакузи, это имеет большой смысл.
Кабель 12/2 подходит для цепи двигателя на 20 А. Вы не сказали, какой ток у нагревателя; если это 20А, то №12 в порядке. Если это 30А, вам нужен № 10.
Если обогреватель работает только на 120 В или только на 240 В, то кабеля /2 будет достаточно. Если это 240/120 с нейтралью (что меня удивило), вам нужно /3. Вам также нужен GFCI на нагревателе. Если это нагреватель на 240 В, это возможно только в качестве выключателя GFCI.
