Как сделать тепловизор своими руками: пошаговая инструкция

Как собрать простой тепловизор в домашних условиях. Какие компоненты потребуются для самодельного тепловизора. Какие функции выполняет самодельный тепловизор. Каковы преимущества и недостатки самодельного тепловизора.

Что такое тепловизор и как он работает

Тепловизор — это устройство для визуализации распределения температуры на поверхности объектов. Принцип его работы основан на регистрации инфракрасного излучения, которое испускают все тела, имеющие температуру выше абсолютного нуля.

Основные компоненты тепловизора:

• Инфракрасный датчик (болометрическая матрица)
• Оптическая система (линзы из материалов, прозрачных для ИК-излучения)
• Электронный блок обработки сигналов
• Дисплей для отображения тепловой картины

Инфракрасное излучение фокусируется оптической системой на матрице датчика. Сигнал с матрицы обрабатывается и преобразуется в видимое изображение, где разным температурам соответствуют разные цвета.

Зачем нужен самодельный тепловизор

Самостоятельное изготовление тепловизора позволяет:

• Сэкономить средства по сравнению с покупкой готового устройства
• Получить базовый функционал для бытовых задач
• Изучить принципы работы тепловизионной техники
• Реализовать свои инженерные способности

Самодельный тепловизор подойдет для решения простых задач, таких как:

• Поиск утечек тепла в помещениях
• Обнаружение скрытых источников нагрева
• Диагностика электропроводки и оборудования
• Наблюдение в темноте

Необходимые компоненты для сборки тепловизора

Для изготовления простейшего тепловизора потребуются следующие компоненты:

• Инфракрасный термометр (пирометр)
• Микроконтроллер Arduino
• RGB-светодиоды
• Цифровая камера
• Корпус
• Элементы питания
• Соединительные провода

Инфракрасный термометр будет выполнять роль датчика температуры. Arduino обеспечит обработку данных и управление светодиодами. RGB-светодиоды послужат для цветовой индикации температуры. Цифровая камера зафиксирует итоговое изображение.

Пошаговая инструкция по сборке самодельного тепловизора

Процесс сборки простейшего тепловизора включает следующие этапы:

1. Подключение инфракрасного термометра к Arduino через интерфейс I2C или UART
2. Соединение RGB-светодиодов с выходами Arduino
3. Программирование Arduino для считывания данных с термометра и управления светодиодами
4. Установка компонентов в корпус
5. Подключение питания
6. Настройка цифровой камеры для съемки светодиодной индикации

Программа для Arduino должна выполнять следующие функции:

• Считывание показаний термометра
• Преобразование температуры в цветовой код RGB
• Управление яркостью и цветом светодиодов

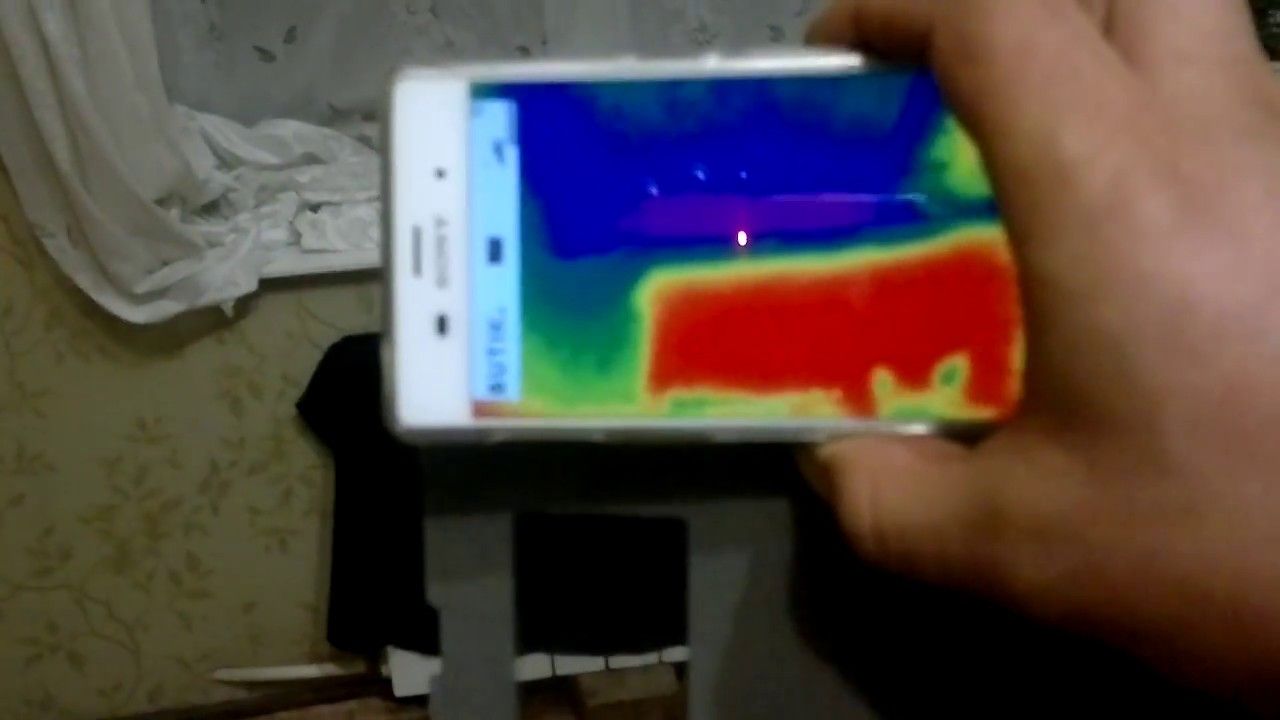

Принцип работы самодельного тепловизора

Самодельный тепловизор работает следующим образом:

1. Инфракрасный термометр измеряет температуру в заданной точке
2. Arduino считывает показания термометра
3. Программа преобразует значение температуры в цветовой код
4. RGB-светодиод загорается соответствующим цветом
5. Цифровая камера фиксирует свечение светодиода

Перемещая устройство, можно получить цветовую карту распределения температуры на поверхности объекта. Низким температурам обычно соответствуют синие оттенки, высоким — красные.

Преимущества и недостатки самодельного тепловизора

Самостоятельно изготовленный тепловизор имеет следующие преимущества:

• Низкая стоимость по сравнению с готовыми устройствами
• Возможность модификации и улучшения конструкции
• Получение практических навыков работы с электроникой

К недостаткам можно отнести:

• Невысокое разрешение и точность измерений
• Ограниченный функционал
• Отсутствие сертификации и калибровки
• Необходимость ручной обработки результатов

Тем не менее, для базовых бытовых задач такой тепловизор вполне применим.

Области применения самодельного тепловизора

Самостоятельно изготовленный тепловизор может использоваться в следующих областях:

• Обследование теплоизоляции зданий
• Поиск мест утечки тепла
• Диагностика систем отопления
• Обнаружение перегрева электропроводки
• Поиск скрытых источников нагрева
• Наблюдение в условиях недостаточной видимости

Важно помнить, что для профессионального применения необходимо использовать сертифицированные тепловизоры промышленного класса. Самодельное устройство подходит только для любительских целей.

Тепловизор своими руками? Легко и просто!

Тепловизор представляет собой устройство, предназначенное для наблюдения за изменением распределения температуры на той или иной поверхности. Все фиксируемые изменения отображаются на дисплее устройства в виде цветового поля, на котором определенный цвет соответствует некоторому значению температуры.

Прибор, специально предназначенный для наблюдения за распределением температур, имеет большое число плюсов, которые становятся очевидны всем тем, кто хотя бы один раз в жизни сталкивался с использованием тепловизора. Данное устройство моментально улавливает температурные перепады и потому способно четко фиксировать все разницы температур.

Современные тепловизоры подразделяются на стационарные и переносные (или портативные). Первые предназначены для контроля над разнообразными технологическими процессами на промышленных предприятиях, вторые необходимы для каждодневного использования в особых оценочных работах, когда мобильность и простота применения играют очень важную роль.

С помощью тепловизора можно легко вести наблюдение при абсолютно любых погодных условиях, составлять термограммы, проверять, насколько качественно выполнено утепление помещения, находить самое теплое или холодное место в комнате, определять источник сквозняка или «точки росы», то есть места, где скапливается больше всего воды вследствие перепадов температур. Последнее, к примеру, помогает эффективным образом предотвратить образование плесени и процессы гниения.

Несмотря на то, что данное устройство является полезным и востребованным во многих областях, большинство людей не решаются на покупку тепловизора, поскольку его стоимость довольно высока. И именно по этой причине у множества потребителей возникает идея изготовить тепловизор своими руками, тем более что собрать его можно из недорогих подручных материалов. Это займет минимум времени и сил и не потребует никаких специальных знаний.

Единственное, здесь важно учитывать, что такие устройства являются довольно сложными и многогранными, а потому если потребитель решил сделать тепловизор своими руками, то он должен понимать, что воспользоваться функциональными возможностями прибора в полном объеме у него вряд ли получится. Однако устройство, отлично справляющееся с решением бытовых задач, сделать будет очень просто.

Итак, как сделать тепловизор? С чего начать? В первую очередь, для того чтобы собрать тепловизор своими руками, необходимо взять обычный инфракрасный термометр — устройство, которое измеряет температуру в конкретной точке на относительно небольшом расстоянии. Далее через специальную плату – Arduino, следует подключить термометр к комплекту светодиодов RGB типа (к примеру, светодиодов из фонаря). После чего система программируется таким способом, чтобы цвет, которым будет светить фонарь, зависел от показаний, отображаемых на термометре. Как правило, низкой температуре соответствует синий цвет, а высокой — красный. Теперь, направляя фонарь на ту или иную поверхность, в зависимости от температуры, можно будет наблюдать «подсветку» соответствующим цветом. Портативный тепловизор готов!

А сейчас основная идея: любая цифровая камера ставится в режим замедленной съемки, для того чтобы делать снимки каждые две-три секунды и таким образом фиксировать освещение от фонаря. Пользователю необходимо лишь обойти с фонарем все помещение, а цифровая камера сделает снимки, которые ни в чем не уступят прибору заводского производства.

Как видите, сделать тепловизор своими руками очень легко и просто, и это притом, что в качестве набора комплектующих понадобились лишь обычный термометр, плата Arduino, фонарь на светодиодах и камера.

Почему тепловизоры так дорого стоят | Другие инструменты | Блог

Умение находить черную кошку в темной комнате в наше время уже не кажется сверхспособностью, особенно если знаешь, что ищут ее с помощью тепловизора. Единственное, что омрачает радость от проведения эксперимента — осознание того, что в руках находится прибор, стоимость которого включает несколько нолей. В материале разберемся, за что отвечают компоненты прибора,  какой вклад они вносят в формирование цены.

Визуализация температурной картины

Изобретенный для нужд военных, тепловизор уже давно занял свою нишу в гражданских сферах применения. Обследование зданий и сооружений на предмет потерь тепла, контроль работы электрооборудования и линий электропередач, обнаружение скрытых коммуникаций, вспомогательный инструмент на охоте и т. д. — это далеко не полный перечень функциональных возможностей прибора.

С помощью тепловизоров научились спасать человеческие жизни: уже довольно давно их успешно применяют в работе пожарных. Приборы помогают спасателям более точно определять эпицентр возгорания, мониторить температуру поверхностей, обнаруживать пострадавших, оставшихся внутри помещения или под завалами. Для тепловизора не существует преград в виде сумерек, тумана или задымленности, поскольку прозрачность среды не является определяющим фактором для полноценной работы прибора.

Чтобы понять, как формируется картинка на экране тепловизора, нужно обратиться к теории. Из школьного курса физики известно, что все физические объекты и тела, температура которых выше абсолютного ноля (-273° К), испускают в окружающую среду тепловое излучение, находящееся в инфракрасном (ИК) диапазоне.

Приемник тепловизора способен распознать электромагнитные волны в среднем (от 3 до 5 мкм) и длинном (от 8 до 12 мкм) диапазонах инфракрасного излучения.

Теперь становится понятно, почему прибору абсолютно неважна оптическая прозрачность среды (в видимом глазу диапазоне). Если поблизости есть источник теплового излучения — тепловизор его безошибочно определит. Поэтому в условиях сильного задымления или ранним туманным утром на охоте тепловизор покажет реальную тепловую картину окружения.

Принцип работы

Поскольку на ИК-излучение распространяются те же законы оптики, что и для видимого спектра света, то устройство и принцип работы прибора мало чем отличаются от работы обычной фото- или видеокамеры. Единственное принципиальное отличие — другой материал линз и совершенно иная матрица для регистрации ИК-излучения, но об этом несколько позже.

Температурная картина, попавшая в объектив прибора, фокусируется на термочувствительной матрице посредством специальной линзы или группы линз. Каждый пиксель матрицы — по сути, отдельный термометр, измеряющий интенсивность ИК-излучения в каждой точке исследуемой сцены. Сигнал с матрицы обрабатывается процессором устройства и выводится на дисплей прибора. Там отображаются все сигналы, полученные термочувствительными ячейками матрицы.

Электронная схема прибора (процессор) отвечает за формирование изображения на экране прибора. Обновление результатов измерений для формирования актуальной температурной картины происходит с частотой 9 Гц для тепловизоров начального ценового сегмента и 15 Гц для приборов профессионального применения.

Дальность распознавания и фиксации теплового сигнала находится в диапазоне 100-300 м для тепловизоров бытового применения и порядка 2-3 км для профессиональной серии. Образцы специального и армейского назначения способны фиксировать тепловую картину на расстояниях до 20 км. Для увеличения дальности требуется оптика с изменяемой величиной фокусного расстояния, что в конечном итоге сказывается на стоимости прибора.

Как правило, диапазон измеряемых температур бытовых тепловизоров находится в диапазоне -50-+350° С. Для специализированных приборов планка верхнего значения температуры может достигать +1200° С и выше.

Для удобства восприятия суммарной картинки, различные уровни температур окрашиваются разными цветами: от холодных синих до ярко красных, а то и абсолютно белых областей с высоким уровнем теплового излучения.

Но встречаются девайсы и с монохромными дисплеями, картинка на экраны которых выводится в градации серого цвета.

Для сохранения результатов термометрии, тепловизионная камера, в большинстве случаев, оснащается флеш-памятью.

Значимые компоненты тепловизора

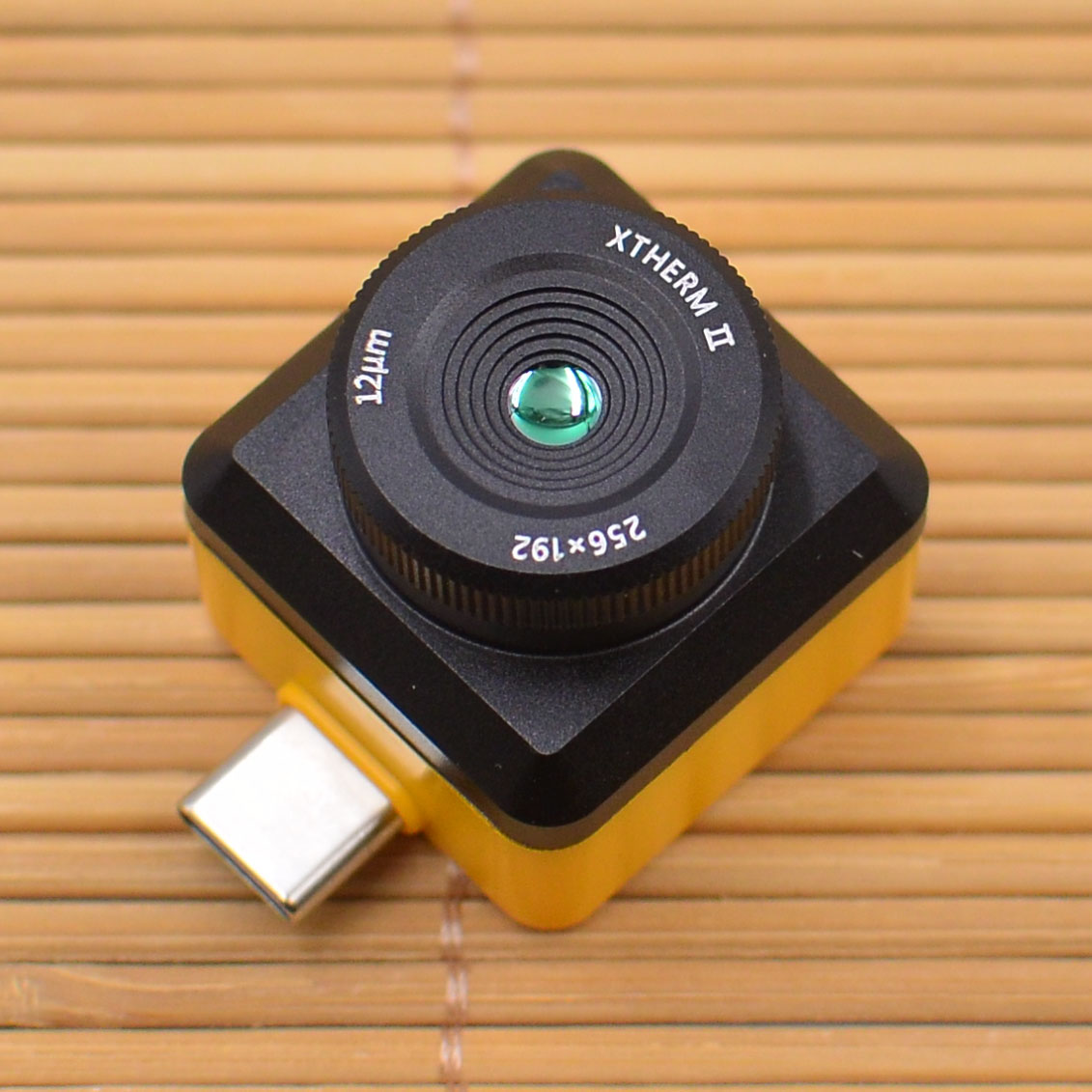

Оптическая система

Основная проблема получения термометрического изображения кроется в оптических свойствах обычного стекла. Оно не прозрачно для ИК-излучения! Боросиликатное стекло без труда пропускает видимую часть спектра, но отсекает волны ультрафиолетового и инфракрасного спектра. Выходом из ситуации будет использование материала, прозрачного для ИК-излучения, — германия. Он непрозрачен для волн видимого спектра, но без труда пропускает сквозь себя волны теплового излучения.

Германиевая линза имеет большую плотность в сравнении с боросиликатными линзами и достаточно высокий коэффициент преломления, поэтому на изготовление оптической системы тепловизора расходуется достаточно большое количество дорогостоящего материала. К тому же, следует упомянуть, что германий очень хрупкий и капризный в обработке материал, поэтому для изготовления линз из германия требуется ювелирная точность производства, а также длительная последующая шлифовка и полировка готового изделия.

Как правило, германиевая линза имеет зеленоватый или красноватый оттенок, а главное визуальное отличие — она непрозрачна для глаза человека.

Стоимость германия сопоставима со стоимостью золота, поэтому окончательная цена прибора уже не вызывает сильного удивления. Альтернативное решение — добавление в состав боросиликатного стекла халькогенидов, таких как сера, теллур и селен, наделяющих обычное стекло оптической проницаемостью в инфракрасном диапазоне. Такой подход, конечно, снижает качество линз, но позволяет существенно удешевить производство и сделать тепловизоры более доступными по цене.

Термочувствительная матрица

Второй краеугольный камень — сложность производства термочувствительной матрицы прибора. Физически матрица представляет собой набор термочувствительных ячеек, упорядоченных в строках и столбцах.

Размер матрицы в тепловизорах обозначается количеством пикселей по горизонтали и вертикали. Для бытового применения распространенные размеры — 160х120, 206х156 и 320х240, в профессиональной сфере в ходу приборы с разрешением матрицы — 640х480. Матрицы большего размера выпускаются по специальному заказу. Их изготавливают производители, коих в мире считанные единицы.

Правило: «Чем больше пикселей (разрешение матрицы) — тем качественней картинка», справедливо и для тепловизоров.

Из-за того, что в основе измерительной ячейки (пикселя матрицы) лежит тепловой приемник излучения, именуемый болометром, всю матрицу тепловизора принято называть болометрической.

Для производства полупроводниковых матриц, как правило, используется кремний в сочетании с окислами никеля, марганца или кобальта. Каждая ячейка болометрической матрицы состоит из двух пленочных термисторов (толщиной не более 10 мкм). Тот термистор, который подвергается воздействию излучения, называется активным, а тот, что находится в изолированной от внешнего излучения области, — компенсационным. Пара термисторов ячейки герметична. При попадании теплового излучения на активный термистор, он нагревается и его сопротивление увеличивается. По разности потенциалов на выводах термисторов одной ячейки рассчитывается уровень температуры, действующей на ячейку ИК-излучения. В зависимости от качества компонентов, шаг измерения температуры составляет 0,15-0,1 °С, а погрешность измерений находится в пределах ± 2 °С.

Помимо высокой стоимости материалов и технологий, используемых при производстве матриц тепловизоров, на окончательную цену очень сильно влияет колоссальный объем работ по калибровке ячеек матрицы. Дело в том, что для получения правдоподобной, не зашумленной картинки на экране тепловизора, каждый пиксель матрицы должен «давать» в систему верное, строго тарированное значение, сопоставимое со всеми другими ячейками.

Калибровка болометрической матрицы производится попиксельно.

Для этого у производителей матриц организованы технологические процессы калибровки готовых изделий, а в управляющих программах профессиональных тепловизоров заложены алгоритмы программной калибровки ячеек, призванные улучшить визуализацию термометрической сцены. В конечном итоге все эти работы также включаются в стоимость готового изделия.

Казалось бы, всего два компонента внутренней начинки тепловизора имеют принципиальные отличия, если сравнивать устройство с обычным фотоаппаратом или видеокамерой. Но их суммарная стоимость составляет порядка 80-90 % всей стоимости девайса, что и объясняет общую дороговизну прибора термометрического наблюдения.

виды и правила проведения проверки дома

Объективно оценить выполненные работы по утеплению частного дома можно по ряду признаков. В большинстве случаев это количество затраченной электроэнергии на обогрев и показания термометров. Но если теплоизоляция оказалась неэффективной, найти причины без специального оборудования сложно.

В таких ситуациях задействуют тепловизор для строительства. В представленной нами статье детально изложен принцип действия и конструктивные особенности прибора. Приведены правила пользования и обработки полученных при тепловой съемке данных.

Содержание статьи:

Зачем проводить тепловизионную съемку?

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

• локализовать места утечек тепла и определить степень их интенсивности;
• проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
• правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
• обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
• проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
• провести диагностику вентиляции и системы кондиционирования;
• определить наличие трещин в стенах сооружения и их размеры;
• найти места засоров в системе теплоснабжения;
• диагностировать состояние электропроводки и выявить слабые контакты;
• обнаружить места обитания грызунов в доме;
• найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.

У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию

У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.

Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации. Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете.

На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.

По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт

На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.

На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.

Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.

Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.

Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.

Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.

Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.

Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.

Виды тепловизионных приборов

Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.

Для тепловизионной диагностики задействуют два типа устройств:

• стационарные тепловизоры;
• портативные инфракрасные камеры.

Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.

При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.

Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.

Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий

В зависимости от функциональных возможностей различают три вида тепловизоров:

1. Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
2. Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
3. Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.

Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.

Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.

Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.

Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур

Большой плюс – наличие дополнительных функций, а именно: цифровое масштабирование, лазерный указатель, составление аннотаций к термограммам, настраиваемая цветовая сигнализация, определение участков с максимальными и минимальными температурными показателями.

Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.

Правила применения тепловизора

Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.

Тепловизионная диагностика зданий включает:

• обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
• построение температурной карты исследуемых предметов и поверхностей;
• мониторинг динамики тепловых процессов;
• точный расчет тепловых потоков.

Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании и сети электроснабжения.

Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия

Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.

Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.

На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.

Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.

До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:

• установить нижний и верхний предел температуры;
• настроить диапазон тепловизионной съемки;
• выбрать уровень интенсивности.

Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.

На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут.

После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.

Тепловизионный контроль подразумевает поэтапную проверку разных зон ограждающих конструкций, которые для съемки инфракрасной камерой обязательно должны быть открытыми. Для этого нужно освободить подоконное пространство, организовать беспрепятственный доступ к плинтусам и углам.

Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.

Дома, оснащенные принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.

Интерпретация полученных данных

Тепловизионные устройства фиксируют температурный перепад от 3 ºC, а это отобразится на термограмме в виде аномальной зоны в характерном цветовом спектре. Однако само спектрозональное изображение – недостаточное обоснование, чтобы считать диагностируемый участок дефектным.

Для всех аномальных зон необходимо произвести теплотехнические расчеты и тогда уже делать выводы о состоянии исследуемых объектов

А потому в комплекте с портативными тепловизорами поставляется инструментальное программное обеспечение для качественного и количественного анализа термограмм, а также создания отчетов.

Все это значит, что для работы с инфракрасной камерой не требуется специальная подготовка. Изучив инструкцию пользователя, несложно самостоятельно провести тепловизионную проверку и обработку результатов в предлагаемой программе. После анализа полученных показателей приложение даст экспертную оценку снимкам.

Помимо этого, собранную оборудованием информацию можно перенести в программы для обработки статистических данных – табличные процессоры или специальные инженерные утилиты, например, MathLab.

Также стоит отметить, что тепловизор может выдавать некорректные результаты в случае неправильной настройки. Подобные ситуации происходят при обследовании таких поверхностей, как стекло, глянцевая плитка, зеркало.

Инфракрасное излучение рядом расположенных объектов будет отражаться в этих поверхностях, что и приведет к искажению термограмм. Чтобы правильно определить температуру зеркальных поверхностей в тепловизионных приборах необходимо дополнительно настраивать поправочные коэффициенты.

Следует принимать во внимание и холодное излучение, которое может отражаться от окон и крыши жилого объекта. Полученная термограмма может быть значительно холоднее, чем реальное состояние дома

Количественный метод анализа распределения температурных полей по поверхности конструкций не учитывает коэффициент излучения и фоновую радиацию окружающей среды. Причем неважно, выполняется ли съемка ИК-камерой на месте или же полученные результаты обрабатываются ПО.

При проведении диагностических мероприятий внутри здания получаются более достоверные результаты, поскольку внешние климатические условия не влияют на исследуемые поверхности. Итоговые термограммы после обработки соответствующими программами отвечают действительности.

Использование строительного тепловизора позволяет объективно оценить качество теплозащиты здания, обнаружить мостики холода и проседание утеплителя, а также найти скрытые повреждения и дефекты монтажа оконных блоков, дверных проемов, некачественно выполненные стыки кровли, стен и перекрытий.

Инфракрасная диагностика дает возможность правильно, а значит, экономно, выполнить работы по минимизации теплопотерь в жилом объекте, сократить затраты на и теплоизоляцию прочих конструкций.

Проведение исследовательской процедуры даст возможность грамотно подобрать и частной постройки. В итоге снизятся расходы на обогрев частного дома.

Выводы и полезное видео по теме

Принцип работы тепловизора, проверка здания после утепления на наличие дефектов и правильная интерпретация изображений в инфракрасных лучах в видео:

Функциональные возможности термографических сканеров:

Видеоролик о том, как провести анализ и создать технический отчет диагностики дома тепловизионным устройством с использованием программного модуля Testo IRSoft:

Сегодня тепловизионное обследование ИК-камерой – передовая технология неразрушающего мониторинга, которая позволяет контролировать состояние различных конструкций, коммуникационных сетей и электрооборудования.

Изучение теплопотерь с помощью тепловизора проводят, чтобы предотвратить возникновение аварийных ситуаций, обнаружить дефекты тепло- и гидроизоляции, выявить неисправности инженерных систем дома.

А у вас есть опыт пользования тепловизором для исследования слабых мест в своем загородном доме/квартире? Возможно, вы можете поделиться полезными сведениями по определению потерь тепла строительной конструкцией? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке.

Тепловизор сделать самому своими руками? Легко и просто!

Тепловизор представляет собой устройство, предназначенное для наблюдения за изменением распределения температуры на той или иной поверхности. Все фиксируемые изменения отображаются на дисплее устройства в виде цветового поля, на котором определенный цвет соответствует некоторому значению температуры.

Прибор, специально предназначенный для наблюдения за распределением температур, имеет большое число плюсов, которые становятся очевидны всем тем, кто хотя бы один раз в жизни сталкивался с использованием тепловизора. Данное устройство моментально улавливает температурные перепады и потому способно четко фиксировать все разницы температур.

Современные тепловизоры подразделяются на стационарные и переносные (или портативные). Первые предназначены для контроля над разнообразными технологическими процессами на промышленных предприятиях, вторые необходимы для каждодневного использования в особых оценочных работах, когда мобильность и простота применения играют очень важную роль.

С помощью тепловизора можно легко вести наблюдение при абсолютно любых погодных условиях, составлять термограммы, проверять, насколько качественно выполнено утепление помещения, находить самое теплое или холодное место в комнате, определять источник сквозняка или «точки росы», то есть места, где скапливается больше всего воды вследствие перепадов температур. Последнее, к примеру, помогает эффективным образом предотвратить образование плесени и процессы гниения.

Несмотря на то, что данное устройство является полезным и востребованным во многих областях, большинство людей не решаются на покупку тепловизора, поскольку его стоимость довольно высока. И именно по этой причине у множества потребителей возникает идея изготовить тепловизор своими руками, тем более что собрать его можно из недорогих подручных материалов. Это займет минимум времени и сил и не потребует никаких специальных знаний.

Единственное, здесь важно учитывать, что такие устройства являются довольно сложными и многогранными, а потому если потребитель решил сделать тепловизор своими руками, то он должен понимать, что воспользоваться функциональными возможностями прибора в полном объеме у него вряд ли получится. Однако устройство, отлично справляющееся с решением бытовых задач, сделать будет очень просто.

Итак, как сделать тепловизор? С чего начать? В первую очередь, для того чтобы собрать тепловизор своими руками, необходимо взять обычный инфракрасный термометр — устройство, которое измеряет температуру в конкретной точке на относительно небольшом расстоянии. Далее через специальную плату – Arduino, следует подключить термометр к комплекту светодиодов RGB типа (к примеру, светодиодов из фонаря). После чего система программируется таким способом, чтобы цвет, которым будет светить фонарь, зависел от показаний, отображаемых на термометре. Как правило, низкой температуре соответствует синий цвет, а высокой — красный. Теперь, направляя фонарь на ту или иную поверхность, в зависимости от температуры, можно будет наблюдать «подсветку» соответствующим цветом. Портативный тепловизор готов!

А сейчас основная идея: любая цифровая камера ставится в режим замедленной съемки, для того чтобы делать снимки каждые две-три секунды и таким образом фиксировать освещение от фонаря. Пользователю необходимо лишь обойти с фонарем все помещение, а цифровая камера сделает снимки, которые ни в чем не уступят прибору заводского производства.

Как видите, сделать тепловизор своими руками очень легко и просто, и это притом, что в качестве набора комплектующих понадобились лишь обычный термометр, плата Arduino, фонарь на светодиодах и камера.

Рейтинг тепловизоров — ТОП 6 лучших и советы по выбору

Чтобы выявить степень нагрева токоведущих частей, найти утечку охлаждающих элементов или провести аудит теплопотерь здания, используют тепловизоры. Вот несколько примеров лучших моделей, завоевавших хорошую репутацию, а также конкретные советы по выбору, которые помогут вам подобрать именно то, что необходимо для ваших целей.

Сперва рассмотрим лучшие модели, которые отличаются достойными характеристиками и получили положительные отзывы. При составлении ТОПа мы ориентировались на матрицу, функционал, удобство использования и термочувствительность приборов.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Testo 875-1i

Основные характеристики:

• Разрешение матрицы — 160*120
• Рабочая температура — -15/+40°C
• Диапазон измерений — -30…+100; 0…+350°C
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — да

Матрица и визуализация. Тепловизор оснащен матрицей 160х120 px, что позволяет обследовать здания и электрическое оборудование на предмет превышения или утечки тепла. Несмотря на относительно малый размер матрицы, тепловая чувствительность составляет менее 50 мК, поэтому аппарат не пропустит отклонение в пару градусов. Для удобства визуализации предоставляется экран 3.5 дюйма, по которому легко следить за происходящим.

Фишкой тепловизора выступает задействованная технология SuperResolution, содействующая повышенной в 4 раза детализации снимков, по сравнению с другими аналогичными приборами.

Функционал. Тепловизор оснащен инфракрасным зондом и умеет определять температуру от 0 до 350º С. Если требуется найти утечку хладагента, то можно переключить диапазон на -30…+100 градусов. Сам прибор разрешено использовать при окружающей температуре от -15 до +40º С. Еще тепловизор способен фиксировать в автоматическом режиме максимально холодную и горячую точки, чтобы оператор сразу видел важные параметры и не тратил время на изучение всей картинки.

Работа Testo 875-1i 0563 0875 V1.

Управление. Аппарат удобно лежит в руке благодаря эргономичной рукоятке. Все управление сосредоточено в 5 клавишах, где есть кнопка «Вкл/Выкл», «Ок», «Назад» и две стрелки для навигации по меню.

Комплектация Testo 875-1i.



Плюсы Testo 875-1i

1. Повышенная детализация изображения благодаря технологии SuperResolution.
2. Можно использовать при -30º С.
3. Есть адаптер для фиксации к штативу.
4. Простое управление одной рукой.
5. Четко видно тепловые границы, что исключает вероятность ошибки визуального определения участка, нуждающегося в ремонте.



Минусы Testo 875-1i

1. Медленное перемещение целеуказателя по экрану.
2. Размывает участки с холодными температурами.



Bosch GTC 400 C в L-boxx

Основные характеристики:

• Разрешение матрицы — 160×120
• Рабочая температура — -10+45°С
• Диапазон измерений — от -10 до +400°С
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — нет

Матрица и визуализация. Модель оснащена матрицей 160х120 рх и пригодна для аудита систем отопления, охлаждения и проверки исправности электрооборудования. Для быстрого обнаружения мест с отклонениями тепловизор легко переключается в режим обычной камеры, чтобы оператор точно локализовал проблемный участок. Дисплей 3.5 дюйма оптимален для детального рассмотрения картинки.

Функционал. Прибор способен автоматически маркировать холодные и горячие точки. Влагозащитный корпус разрешает эксплуатацию под дождем, а также использование при температуре до -10º С. Если имеющегося экрана мало, то изображение можно передать через USB на компьютер. Еще для этого присутствует Wi-Fi модуль, позволяющий транслировать данные на телефон, планшет или удаленное устройство. Максимальное положительное значение для измерения в +400º С позволяет засечь даже самые горячие точки, выходящие за рамки чувствительности других тепловизоров.

Возможность трансляции экрана на другом устройстве.

Управление. Переключать режимы можно посредством 9 кнопок, расположенных под экраном. Отдельно вынесена клавиша для фото теплового скрининга, чтобы мгновенно создать снимок интересующего участка. Запуск процесса осуществляется нажатием на курок, расположенный с другой стороны корпуса.

Комплектация Bosch GTC 400 C в L-boxx.



Плюсы Bosch GTC 400 C в L-boxx

1. Измерительный прибор внесен в государственный реестр и может использоваться для проведения официального аудита.
2. Переключение с тепловизора на обычную камеру.
3. Чувствительность до +400º С.
4. Можно передавать данные по Wi-Fi.



Минусы Bosch GTC 400 C в L-boxx

1. Погрешность достигает 3 градусов.
2. Продается без сертификата поверки — его придется сделать отдельно.



RGK TL-80

Основные характеристики:

• Разрешение матрицы — 80*80
• Рабочая температура — -15+50°С
• Диапазон измерений — от — 20 до +350°С
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — да

Матрица и визуализация. Прибор оснащен матрицей 80х80 px и оптическим полем зрения в 17х17º. Таких характеристик достаточно, чтобы обследовать системы отопления, проводить аудит по теплоэффективности небольших помещений. Визуализировать изображение помогает экран 2.8 дюйма, а также возможность электронного увеличения кадра в 32 раза, что разрешает проверять удаленные предметы на расстоянии. Но для ответственных задач тепловизор лучше не использовать, поскольку погрешность здесь достигает 2º.

Функционал. Аппарат ведет запись всех измерений и сохраняет ее в формате MPEG-4, который легко воспроизвести на любом компьютере или телефоне. Еще в тепловизоре есть возможность накладывать инфракрасный свет, чтобы подстроить изображение под нужный оттенок, оптимальный для восприятия. Порт HDMI разрешает сразу транслировать поток на большой экран телевизора.

Устройство RGK TL-80.

Управление. Для перемещения по меню используется «крест», который привычен большинству пользователей еще со времен джойстиков к игровым консолям. Отдельно есть две подэкранные кнопки, запускающие написанные над ними функции. Такое расположение визуально делает управление более понятным.

Комплектация RGK TL-80.



Плюсы RGK TL-80

1. Есть выход HDMI.
2. Ведет запись на SD карту.
3. Очень короткий корпус удобен для заведения в узкие места.
4. Разъемы надежно защищены резиновыми заглушками от влаги.



Минусы RGK TL-80

1. Не самая подробная боковая шкала.
2. Погрешность в 2 градуса.



Fluke VT04A

Основные характеристики:

• Рабочая температура — -10+45°С
• Диапазон измерений — от -10 до +250
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — да

Матрица и визуализация. Тепловизор от американского бренда обладает полем зрения с углами 28х28º, и способен вести запись с частотой кадров 9 Гц, обеспечивая надежное запечатление картинки с частым обновлением. Визуализация может быть выполнена в инфракрасном спектре 6.5-14 мкм или обычном цветном восприятии на экране 2.2 дюйма, что достаточно для изучения на месте и содействует компактности прибора.

Функционал. Тепловизор может настраиваться пользователем на близкую и дальнюю фокусировку, что позволяет обследовать объекты с разной удаленностью. Работает прибор от батарей АА в течение 8 часов, поэтому вам не придется регулярно их менять. Тепловизор показывает температуру только по центральной точке наведения, поэтому оператору требуется наводить каждый раз аппарат на цель.

Работа Fluke VT04A.

Модель сохраняет 10000 кадров на 1 ГБ, а значит вы сможете долго пользоваться SD 4 ГБ из комплекта, не сбрасывая данные в ПК.

Управление. Запуск измерения осуществляется небольшим курком спереди. Остальные переключения производятся шестью кнопками под экраном. Поскольку 4 из них — это стрелки, то управление здесь совсем простое.

Комплектация Fluke VT04A.



Плюсы Fluke VT04A

1. Есть телеобъектив.
2. Малый вес 350 г.
3. Компактные габариты 210х75х55 мм.
4. Быстрое отображение параметров.
5. Удобно держать в руке.



Минусы Fluke VT04A

1. Работает от батарей, а не аккумуляторов.
2. Погрешность 2º С.
3. Проигрывает другим тепловизорам по диапазону.



ADA TEMPROVISION А00519

Основные характеристики:

• Разрешение матрицы — 60*60
• Рабочая температура — -5+40°С
• Диапазон измерений — от -20 до +300
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — нет

Матрица и визуализация. Тепловизор оснащен матрицей 60х60 рх, которая считывает картинку с углом обзора 20х20º. Этого достаточно, чтобы обследовать объекты с расстояния 5-10 м. На мониторе действует выраженная градация серого, которая лучше детализирует цветные участки. Спектральный диапазон 8-14 мкм дает тепловизору широкие возможности по выделению локаций разными оттенками, поэтому оператору проще различать места с иной температурой.

Пример работы ADA TEMPROVISION А00519.

Функционал. Тепловизор способен автоматически фиксировать самые холодные и горячие места в здании, чтобы оператор быстрее ориентировался в ситуации. Действует прибор при температуре от -5 градусов, поэтому подходит для применения зимой на улице или в холодильных камерах для поиска утечек. Диапазон засекаемых температур составляет от -20 до +300º С тоже содействует применению как в аудите электроники, так и морозильного оборудования.

Управление. Шкала изменения температуры расположена снизу, а не сбоку, как у большинства конкурентов. Это позволило создать более узкий экран, поэтому модель тоньше аналогов. Управление осуществляется четырьмя стрелками по меню и пусковой клавишей, что выглядит очень просто.



Плюсы ADA TEMPROVISION А00519

1. Малый вес 310 г.
2. Автоматическое отключение для экономии заряда через 12 минут бездействия.
3. Узкий угол обзора 20х20º разрешает отходить от объекта на расстояние до 10 м.
4. Выраженная градация серого цвета для лучшей различимости картинки.



Минусы ADA TEMPROVISION А00519

1. Отсутствует ручная фокусировка.
2. Погрешность 2º С.



Seek Thermal Compact для Android

Основные характеристики:

• Разрешение матрицы — 206×156
• Диапазон измерений — от -40 до +330
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — нет

Матрица и визуализация. Тепловизор наделен матрицей 206х156 рх, что превышает показатели большинства более дорогих моделей. Объектив в корпусе сканирует объект и обрабатывает его в цифровой вид. При помощи miniUSB прибор присоединяется к мобильному телефону или планшету на базе Android, дисплей которого и служит средством визуализации. Благодаря этому значительно экономится место для хранения и транспортировки. На экране телефона 5-6 дюймов отлично видно крупные объекты, будь то система отопления в конференц-зале, чиллер, панорамные окна.

Пример работы Seek Thermal Compact для Android.

Функционал. Тепловизор умеет автоматически выделять верхний и нижний температурный предел, что позволяет сразу понять картину в здании или исследуемом предмете. Диапазон измерений составляет -40…+330º, а это удобно как для поиска перегретых контактов, так и обнаружения утечек охлаждающей жидкости или газа.

Прочный корпус из сплава магния защищает тепловизор от повреждений при работе в экстремальных условиях. Съемка ведется независимо от параметров камеры телефона с углом 36º, что превышает показатели более дорогих конкурентов и практично для панорамного обследования зданий на расстоянии. Линзы и микроболометр VOx обеспечивают видение в инфракрасном свете с диапазоном 7-13 мкм, что устраняет необходимость в дневном или искусственном освещении.

Управление. Чтобы управлять тепловизором, необходимо мобильное устройство на базе Android. В «Плей Маркете» есть приложение, позволяющее взаимодействовать устройствам. Для управления в телефоне на экране появляются 5 кнопок, а также возможно наведение тепловизора на цель касанием пальца по нужной точке.



Плюсы Seek Thermal Compact для Android

1. Привлекательная цена.
2. Шикарный диапазон измерений -40…+330º С.
3. Компактные габариты.
4. Весит 235 г.



Минусы Seek Thermal Compact для Android

1. Не имеет собственного экрана.
2. Тепловизор совместим лишь с ОС «Андроид».
3. Взаимодействует только с разъемами miniUSB, но Tipe C уже не поддерживает.



Как выбрать тепловизор

Теперь подошло время вникнуть в основные параметры, чтобы понимать, за что вы платите такие деньги и пригодятся ли вам эти функции.

Размеры матрицы

Это, пожалуй, самая дорогостоящая часть тепловизора. От ее размеров в рх зависит детальность температурного показателя. Ее можно сравнить с мощностью камеры телефона или планшета — чем больше мегапикселей, тем четче снимок. Матрицы тепловизоров бывают 60х60, 80х80 рх и т. д., но профессиональные начинаются от значения 160х120 и выше.

Матрица 160 x120

Тепловые сканеры с матрицей 160х120 пикселей означают, что прибор способен выделять на картинке до 19200 точек температуры. Аппараты с такой характеристикой оптимальны для контроля небольших объектов (окна, двери, станки), расположенных недалеко от оператора. Кроме бытового использования такие приборы применяют на предприятиях, где требуется узнать, насколько перегреваются контакты оборудования (без подробных расчетов), а также для аттестации учреждения, в котором проводятся методы испытания нагревом (неразрушающий контроль).

Матрица 320 x 240

Тепловизоры с разрешением матрицы 320х240 рх обладают 76800 температурными точками. Как видно, их детализация почти в 4 раза выше, а следовательно получится точнее найти место с перегревом или утечкой тепла. Контуры предметов будут лучше прорисованы на тепловом скрининге, что актуально, если обследуемый элемент находится далеко или в нем много отдельных деталей. Зона использования тепловизоров с такими матрицами — это: вышки ЛЭП, электрооборудование, целые здания, дымоходные системы, тепловые барьеры ограждающих конструкций.

Матрица 640 x 480

Это разрешение матрицы является максимальным и подходит для аудита любых объектов от микроэлектроники до огромных зданий. Благодаря высокой четкости можно получить довольно точное представление о теплопотерях, не подходя близко к предмету. Это не только экономит время проверки, но и повышает безопасность при мониторинге печей в литейных цехах.

Термочувствительность

Это способность идентифицировать температуру в соседних точках, где различия минимальные. Параметр обозначается в мК. Высокая чувствительность в профессиональной среде считается 80 мК и менее. Тепловизоры с параметром ниже 60 мК уже являются очень чувствительными. Самым наилучшим показателем обладают модели с характеристикой 30 мК. Они отличают температуру, разница которой составляет менее 1º С. Соответственно, у приборов с худшей чувствительностью погрешность достигает 2-3 градуса, поэтому такие отличия они не видят.

Температурный диапазон

Выбирая тепловизор, нужно подумать, с какими температурами ему предстоит работать. Еще важно учесть само место эксплуатации, что и подразумевает двойное значение температурного диапазона.

Диапазон измеряемых температур

Есть модели с диапазоном 0…+100º С, которые оптимальны, чтобы обнаружить теплопотери оконных и дверных проемов, а также живых людей и млекопитающих (для тактических задач, охоты и т. д.).

Проверка дома тепловизором.

Но если требуется найти перегрев контактов, температура которых выходит за пределы 100 градусов, то аппарат окажется бесполезным. В таком случае используйте тепловизор с более широким диапазоном до 250-400º С.

Проверка контактов тепловизором.

Когда задача заключается в поиске утечки хладагента морозильной или холодильной камеры, нижний порог в 0º С тоже ничего не даст. Вам потребуется модель с начальным диапазоном от -20…-10 градусов.

Диапазон рабочих температур

Температура окружающего воздуха влияет на корректность работы прибора. Если аппарат не рассчитан на отрицательные температуры, то на морозе у него быстро разрядится аккумулятор или выданные значения могут отличаться от действительных. Такие тепловизоры получится применять только из машины или другого теплого укрытия, но больше они подходят для эксплуатации внутри помещения.

Чтобы вести аудит объектов на улице зимой, выбирайте тепловизоры с рабочей температурой -20…+45º С.

Объектив

От угла съемки, зависит поле зрения тепловизора. В продаже можно встретить модели с углом от 15х15º до 40х40º. Малый угол практичен для удаленного изучения объекта. Это могут быть вышки, столбы ЛЭП, или съемка, проводимая с самолета. Широкоугольный объектив удобен, чтобы сразу вывести на экран все здание, но для этого потребуется близко к нему подойти.

Дополнительные характеристики

От дополнительных характеристик зависит стоимость и возможности эксплуатации тепловизора. Поэтому рассмотрите их, чтобы решить, пригодятся ли они вам.

Функция измерения влажности

Этот режим помогает найти места с повышенной влажностью, где впоследствии может образоваться грибок и плесень. Для задействования функции в прибор вводятся значения обычной влажности, присущей для помещений в этой местности. Тепловизор автоматически раскладывает ситуации по трем цветам, где красный — это зона с высоким скоплением конденсата, желтый — места потенциальных проблем, а зеленый — нормальный уровень влажности.

Функция видео измерения

Если вы видели термограмму, то понимаете, что изображение в ней не четкое. Функция видео измерения позволяет одновременно вести запись в инфракрасном спектре, чтобы потом было легче идентифицировать места, в которых требуется вмешательство. При необходимости данные можно сохранить на карту памяти или передать на ПК.

Автоматическое отображение самой горячей / холодной точки

Чтобы обнаружить проблему (например перегрев), оператору требуется детально изучить картинку целиком. Тепловизор с функцией автоматического обнаружения самой холодной и горячей точки позволяет быстрее увидеть критические значения. Это удобно, чтобы быстрее локализовать нагретые клеммы или человека в толпе с повышенной температурой тела.

Функция автоматического обнаружения самой холодной и горячей точки.

Функция отображения превышения предельных значений

В каждом тепловизоре есть свой допустимый тепловой диапазон. Когда данные на объекте его превышают, то срабатывает сигнализация. Это позволит не пропустить критические ситуации, связанные с сильным перегревом.

Расчет минимального / максимального значения участка

Тепловизор определяет самые низкие и самые высокие температурные показатели на конкретном участке. В режиме реального времени прибор пересматривает эти данные, что повышает точность составленной картины.

Приближающий телеобъектив

Удобная функция для тех, кто проводит аудит объектов, расположенных в труднодоступных местах на высоте или снизу (например шахты, колодцы, тоннели, вид с самолета). Еще это актуально для проверки зданий на расстоянии, чтобы не быть замеченным (для тактических операций).

Тепловизор с приближающим теплообъективом.

С их помощью легко оценить тепловую картину крупной конструкции на расстоянии и исследовать определенную локацию, приблизив ее. Такой объектив отличается повышенной массой и занимает больше места в тепловизоре, увеличивая его габариты, зато по функциональности прибор становится лучше.

Функция наложения инфракрасного и видимого изображения

Чтобы части картинки с низкой температурой не мешали в кадре, функция позволяет установить отображение картинки в ИК-спектре только значимых участков. Температурную точку срабатывания режима устанавливает оператор. Благодаря этому можно быстрее обследовать объект и выделить только ключевые места, в которых потребуется вмешательство. На ИК-изображении их легче рассмотреть более детально.

Другие тепловизоры способны вести съемку как обычная видеокамера и совмещать полученные данные. Так легче всего найти место с перегревом, поскольку в кадре оно будет выглядеть не как ярко-красное пятно, а иметь конкретные очертания.

Тепловизор с наложением инфракрасного и видимого изображения.

Функция изотермы

Если разбег в 10º С не принципиален, то можно запустить изотерму, которая объединяет все схожие показатели в один цвет. Визуально это упрощает восприятие картинки и вы видите только горячие и холодные зоны без множества оттенков. Это практично для поиска людей под завалами, тактических операций, обнаружения прокладки скрытых систем отопления и т. д.

Тепловизор с функцией изотермы.

Поворотный дисплей

Если обследуемое место расположено неудобно, то поворотный экран позволяет направить объектив на проверяемую зону, а монитор расположить так, чтобы он был хорошо виден оператору.

Тепловизор с поворотным дисплеем.

Высокотемпературный фильтр

Практичен для тех, кто сталкивается с температурами, превышающими диапазон тепловизора 300-400 градусов. Фильтр расширяет предел считывания температурных значений до 1200º С и подойдет для аудита нагревательных установок и печей.

Запись голосовых комментариев

Кроме термограммы позволяет записывать звуки. Это упрощает работу с видеоматериалом, помогая вспомнить, что потребуется сделать на каждом участке и какие в нем особенности.

LED подсветка

Если тепловизор способен снимать как обычная камера, то в затемненных помещениях на видео ничего не будет видно. В таком случае поможет диодная подсветка.

Тепловизор с подсветкой.

Функция создания панорамных изображений

Когда обследуемый объект не помещается в кадре, а на картину требуется взглянуть целиком, используют функцию совмещения нескольких термограмм в одну. Это уменьшает ее общий вес для хранения в памяти и делает тепловую ситуацию более наглядной.

Покупайте тепловизор с таким режимом, если часто приходится работать с близкого расстояния при крупных конструкциях (здания, технологические установки).

Лазерный целеуказатель

Лазерный прицел точно показывает на экране, куда направлен центр поля зрения прибора. Благодаря этому, обнаружение перегретых элементов осуществляется безошибочно (например, если транзисторы расположены друг за другом и целеуказатель попадает лишь на верхнюю часть второго элемента; первый менять в таком случае не потребуется).

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тепловизоры: как сделать правильный выбор

Тепловизор представляет собой устройство, используемое для наблюдения за распределением температуры поверхности, подвергаемой исследованиям. Внешним видом прибор практически не отличается от  видеокамеры, к тому же они похожи по принципу действия, тепловая оптика придерживается тех же законов, что и обычная, только стекла разные. В тепловизорах устанавливаются германиевые линзы, которые обладают способностью свободно пропускать ИК волны.

Распределение температуры можно наблюдать на специальном дисплее устройства, определенный цвет будет соответствовать определенной температуре. Существует два вида тепловизоров – измерительные и наблюдательные. Устройства для неразрушающего контроля, энергоаудита – это измерительные приборы. Наблюдательные устройства  используются для охоты, охранных систем, они делают изображение в инфракрасных лучах видимым в той или иной цветовой шкале. Например, цена тепловизора pulsar quantum hd50s является вполне оправданной, если учесть, что эта мощная модель обладает возможностью распознавать объекты в сложных условиях и на значительном удалении.

Измерительные тепловизоры, помимо всего, присваивают значению цифрового сигнала каждого из пикселей температуру, которая ему соответствует. В результате таких измерений получается картинка распределения температур.

Тепловизоры также могут быть переносными и стационарными. Наиболее популярны и востребованы переносные устройства, благодаря удобству в использовании и транспортировке. Стационарные  приборы являют собой сложные установки, как правило, такие тепловизоры используются на промышленных объектах, когда необходим  постоянный контроль за теми или иными процессами.

Тепловизоры применяются в самых разных областях жизнедеятельности людей. Эти приборы стали незаменимы в сфере строительства, благодаря им можно выявлять теплопотери, контролировать технологические процессы, осуществлять анализ распределения температур. Прибор уже давно и активно используют охотники, путешественники, любители вести наблюдения за дикой природой. Эти приборы незаменимы при передвижении в темное время суток, особенно в незнакомой сложной местности.

Выбор устройств зависит от области его использования. Главное в тепловизорах – матрица и объектив, также при выборе прибора стоит обратить внимание на его функциональные возможности, чтобы эффективно и оперативно решать поставленные задачи.

Как работает тепловидение | HowStuffWorks

Человеческие глаза — удивительно сложные и замысловатые органы. Они созданы для наблюдения видимого света . Этот свет отражается от предметов, делая их видимыми для нас.

Свет, который представляет собой тип излучения , имеет больше вкусов, чем только видимый. Диапазон света охватывает весь электромагнитный спектр , состоящий из видимого и невидимого света, а также рентгеновских лучей, гамма-лучей, радиоволн, микроволн и ультрафиолетового света.

Объявление

Длина волны (также называемая частотой ) — вот что отличает каждый из этих типов света друг от друга. Например, на одном конце спектра есть гамма-лучи с очень короткими длинами волн. На оборотной стороне спектра у нас есть радиоволны, которые имеют гораздо более длинные волны. Между этими двумя крайностями находится узкая полоса видимого света, и около этой полосы находится инфракрасных длин волн в частотах от 430 ТГц (тетрагерц) до 300 ГГц (гигагерц).

Понимая инфракрасное излучение, мы можем использовать тепловизионные устройства для обнаружения тепловых характеристик практически любого объекта. Почти вся материя излучает хоть немного тепла, даже очень холодные объекты, такие как лед. Это потому, что если этот объект не находится в абсолютном нуле (минус 459,67 градуса по Фаренгейту или минус 273,15 градуса по Цельсию), его атомы все еще шевелятся и дергаются, натыкаясь на них и выделяя тепло.

Иногда предметы бывают настолько горячими, что мешают видеть видимый свет — подумайте о красных, раскаленных спиралях на электрической плите или углях в костре.При более низкой температуре эти предметы не будут светиться красным, но если вы определенно можете поднести к ним руку, вы почувствуете тепло или инфракрасные лучи, когда они текут наружу к вашей коже.

Однако довольно часто наша кожа не очень полезна для обнаружения инфракрасного излучения. Если вы наполнили одну чашку теплой водой, а другую — прохладной и поставили их на стол в другом конце комнаты, вы бы не знали, какая из них какая. Однако тепловизионная камера знает об этом мгновенно.

В такой ситуации люди полагаются на электронные инструменты.По сути, тепловизионные устройства — это помощники нашего зрения, расширяющие наш визуальный диапазон, так что мы можем видеть инфракрасное в дополнение к видимому свету. Обладая этой расширенной визуальной информацией, мы становимся супергероями электромагнитного спектра.

Но как цифровое устройство может улавливать невидимые тепловые сигналы и создавать изображение, понятное нашим глазам? На следующей странице вы увидите, как это стало возможным благодаря развитию цифровой обработки.

Тепловизор своими руками? Легко и просто!

Тепловизор — это прибор, предназначенный для наблюдения за изменением распределения температуры на определенной поверхности. Все зафиксированные изменения отображаются на дисплее устройства в виде цветного поля, на котором определенный цвет соответствует определенному значению температуры.

Прибор, специально разработанный для наблюдения за распределением температур, имеет большое количество преимуществ, которые становятся очевидными для всех, кто хоть раз в жизни сталкивался с использованием тепловизора.Это устройство мгновенно улавливает перепады температуры и поэтому может четко фиксировать все температурные перепады.

Современные тепловизоры делятся на стационарные и портативные (или переносные). Первые предназначены для управления разнообразными технологическими процессами на промышленных предприятиях, вторые необходимы для повседневного использования в специальных оценочных работах, когда мобильность и простота использования играют очень важную роль.

Используя тепловизор, вы можете легко вести наблюдение при абсолютно любых погодных условиях, делать термограммы, проверять, насколько хорошо было прогрето помещение, находить самое теплое или самое холодное место в комнате, определять источник сквозняка или «точку росы» , то есть место, где скапливается больше всего воды из-за перепадов температуры.Последний, например, помогает эффективно предотвратить образование плесени и процессы гниения.

Несмотря на то, что данное устройство пользуется спросом и пользуется спросом во многих сферах, большинство людей не решаются покупать тепловизор, поскольку его стоимость достаточно высока. И именно поэтому у многих потребителей возникает идея сделать тепловизор своими руками, тем более что собрать его можно из недорогих подручных материалов. Это требует минимум времени и усилий и не требует специальных знаний.

Тут единственное, важно учитывать, что такие устройства достаточно сложные и многогранные, поэтому, если потребитель решил сделать тепловизор своими руками, то он должен понимать, что вряд ли сможет воспользоваться преимуществами полная функциональность устройства. Однако устройство, хорошо справляющееся с решением повседневных задач, сделать будет очень просто.

Итак, как сделать тепловизор? С чего начать? В первую очередь, чтобы собрать тепловизор своими руками, необходимо взять обычный инфракрасный термометр — прибор, который измеряет температуру в определенной точке на относительно небольшом расстоянии.Затем через специальную карту — Arduino следует подключить термометр к набору светодиодов типа RGB (например, светодиоды от фонарика). После этого система программируется таким образом, что цвет, которым будет светить фонарь, зависит от показаний, отображаемых на термометре. Обычно низкая температура соответствует синему цвету, а высокая — красному. Теперь, направив фонарик на ту или иную поверхность, в зависимости от температуры можно наблюдать «подсветку» соответствующим цветом.Портативный тепловизор готов!

А теперь основная идея: любую цифровую камеру переводят в режим замедленной съемки, чтобы делать снимки каждые две-три секунды и тем самым фиксировать освещение от фонарика. Пользователю достаточно обойти фонариком всю комнату, и цифровая камера сделает снимки, ни в чем не уступающие заводскому устройству.

Как видите, сделать тепловизор своими руками очень легко и просто, к тому же в качестве набора аксессуаров вам понадобятся лишь обычный термометр, плата Arduino, светодиодный фонарик и фотоаппарат.

Лучший промышленный тепловизор — отличные предложения на промышленный тепловизор от мировых продавцов промышленных тепловизоров

Отличные новости !!! Вы попали в нужное место для промышленного тепловизора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший промышленный тепловизор вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели промышленный тепловизор на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в промышленном тепловизоре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести промышленный тепловизор по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Тепловизор

— Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

цифровая схема измерения температуры неохлаждаемой фокальной плоскости тепловизор

Цифровая схема измерения температуры imageur thermique à plan focal non réfrigéré

Дополнительно для наводчика предусмотрены лазерный дальномер и тепловизор .

En outre, un télémètre laser et un imageur thermique sont prévus pour le canonnier.

Выявление подозрительной активности на расстоянии 100 м камерой ARGC-750 по сравнению с неохлаждаемым тепловизором .

Идентификация подозреваемых активностей на 100 м камеры ARGC-750 по сравнению с камерой Thermique non refroidi.

Воспользуйтесь нашим калькулятором, чтобы определить рентабельность инвестиций при покупке тепловизора Fluke .

Используйте нотр или вычислитель для детерминатора, который будет возвращен по инвестициям с кодом термическая камера Fluke.

Первоначальные изображения были получены с помощью охлаждаемого тепловизора .

падающий луч виден тепловизором

Тепловизор FTI 6 включает в себя новейшую технологию матричного детектора в фокальной плоскости, гениально разработанную для точного измерения температуры — прочную конструкцию, позволяющую работать в сложных промышленных условиях.

L ‘ imageur thermique FTI 6 работает в области технологий, ориентированных на дополнительную информацию, и обеспечивает надежное строительство для трудных условий окружающей среды.

Наши клиенты просили продукт, столь же удобный, как инфракрасный термометр, столь же проницательный, как тепловизор , с визуальным контекстом цифровой камеры.

Ни один из клиентов не заявляет о своем продукте, который объединяет инфракрасный термометр, точность анализа , тепловую камеру и контекстную визуализацию цифровой одежды.

Например, система интеллектуальной камеры может включать в себя тепловизор , ИК-осветитель, осветитель видимого света, камеру видимого / ближнего ИК (NIR) света и процессор.

Например, система интеллигентной камеры с видимым изображением , тепловое изображение , удаление инфракрасного изображения (IR), устройство очистки в видимом свете, камера с видимым светом / dans le proche infrarouge (NIR) и т. Д. не обработчик.

Система камеры может захватывать тепловые изображения сцены с использованием тепловизора и анализировать тепловые изображения, чтобы обнаруживать присутствие и атрибут объекта в сцене.

Система захвата камеры с возможностью захвата термических изображений с помощью термического изображения и анализатор термических изображений для обнаружения присутствия и атрибутов объекта в сцене.

метод использования дополненной реальности (AR) в сочетании с реальным или смоделированным тепловизором

un procédé destiné à utiliser une réalité augmentée (RA), en Relations avec un imageur thermique réel ou simulé

Считывание номерного знака с расстояния 100 м камерой ARGC-750 по сравнению с чтением неохлаждаемым тепловизором .

Лекция по моделированию пластинки на 100 м на камеру ARGC-750 по сравнению с лекцией на термической камере без рефроид.

Э.М. насос, датчики движения, тепловизор , детекторы ЭМП.

pompe E.M., détecteurs de mouvement, imageur thermique , détecteurs de champs électromagnétiques.

Каждая система, которая будет поставлена ​​Индийской береговой охране, будет включать: ARGC-2400, тепловизор , радиолокационную станцию ​​и метеорологические датчики, все из которых будут установлены на маяках и башнях.

Система наблюдения включает: камеру ARGC-2400, камеру , тепловое изображение , радар станции и метеорологические средства обнаружения; le tout installé sur des phares et des tours.

В этом видео мы сравниваем изображения, записанные с помощью нашего ARGC-2400, с изображениями, снятыми с помощью охлаждаемого тепловизора .

В этом видео, мы сравниваем изображения с Notre Caméra ARGC-2400, и все они продаются с Thermique refroidi.

Загрузите здесь пример того, как определить потенциальную проблему с тепловизором: Использование тепловизоров при обслуживании фотоэлектрических установок »Воспользуйтесь нашим калькулятором, чтобы определить рентабельность инвестиций при покупке тепловизора Fluke .

Téléchargez ici unexample montrant comment identifier un проблема потенциального развития теплового изображения: Использование инфракрасных камер для обслуживания фотоэлектрических установок. Используется не наш расчет для определения того, что будет возвращено на инвестиции, с исключением Flukera thermique.

тепловизор WFOV быстро собирает изображения, так что ни одно отдельное изображение не становится размытым из-за изменений поля зрения (FOV) на временной шкале захвата изображения

l ‘ imageur thermique WFOV recueille rapidement des images de sorte qu’aucune image конкретный n’est floue en raison des changes dans le Champ de Vision (FOV) на l’échelle du temps de la capture d’images

может быть обнаружена цель, которая намного меньше площади, покрываемой одним пикселем, или даже имеет тепловой контраст ниже эквивалентной шуму разницы температур тепловизора WFOV

une cible qui est bien plus petite que la zone couverte par un pixel unique ou même qui a un contraste thermique en dessous de la différence de température équivalente au bruit de l ‘ imageur thermique WFOV peut être détectée

тепловые аномалии, которые имеют сигнал, соизмеримый по амплитуде и пространственной протяженности с объектом поиска, выбираются системой, и их координаты передаются на тепловизор NFOV

термические аномалии, которые пропорциональны сигналу по амплитуде и пространственному расширению в объекте исследования, выбраны по системе и координируются с реле по сравнению с imageur thermique NFOV

Опознание человека ночью на высоте 225 м по сравнению с обнаружением человека неохлаждаемым тепловизором

Идентификация человека на длине 225 м по сравнению с обнаружением человека с условным обозначением imageur thermique non refroidi .
