Как сделать умножитель напряжения для электрошокера: схема и принцип работы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает умножитель напряжения в электрошокере. Из каких компонентов состоит схема умножителя. Какое напряжение можно получить на выходе умножителя. Меры предосторожности при работе с высоким напряжением.

Содержание

Принцип работы умножителя напряжения

Умножитель напряжения — это электронная схема, позволяющая получить высокое постоянное напряжение из низковольтного переменного. Принцип работы основан на последовательном заряде конденсаторов и передаче заряда через диоды.

Основные компоненты умножителя напряжения:

Высоковольтные конденсаторы (1-30 кВ)
Высоковольтные диоды (1-30 кВ)
Трансформатор для получения высокого переменного напряжения

При подаче переменного напряжения на вход умножителя, оно выпрямляется диодами и заряжает конденсаторы. За счет каскадного соединения нескольких ступеней, выходное напряжение может превышать входное в несколько раз.

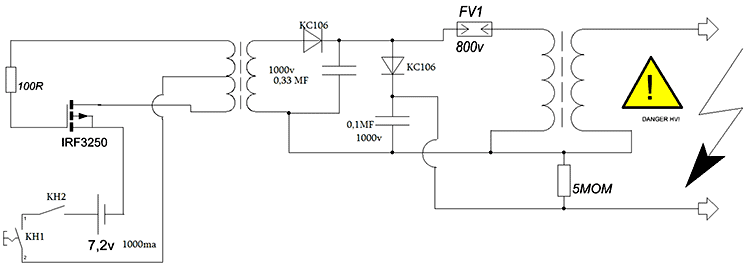

Схема умножителя напряжения для электрошокера

Типовая схема умножителя напряжения для электрошокера включает:

Генератор высокочастотных импульсов на транзисторах
Повышающий трансформатор
Каскад из 4-8 ступеней умножения на диодах и конденсаторах

Генератор формирует импульсы частотой 20-50 кГц, которые трансформатор повышает до 1-3 кВ. Далее умножитель увеличивает напряжение до 10-20 кВ.

Какое напряжение можно получить на выходе умножителя

Выходное напряжение умножителя зависит от следующих факторов:

Входное напряжение (обычно 300-1000 В)
Количество каскадов умножения (4-8 ступеней)
Емкость конденсаторов
Частота входных импульсов

При оптимальном подборе компонентов на выходе 8-каскадного умножителя можно получить напряжение 15-20 кВ. Однако ток при этом будет очень малым, порядка десятков микроампер.

Меры безопасности при работе с высоким напряжением

Умножитель напряжения генерирует опасное для жизни высокое напряжение. При работе необходимо соблюдать следующие меры предосторожности:

Использовать изолированные инструменты и провода
Не прикасаться к схеме во включенном состоянии
Разряжать конденсаторы после выключения
Работать в резиновых перчатках
Не превышать допустимые напряжения компонентов

Неосторожное обращение с высоковольтными цепями может привести к сильному удару током или летальному исходу. Сборка умножителей напряжения требует соответствующей квалификации.

Применение умножителей напряжения в электрошокерах

Умножители напряжения используются в электрошокерах для получения высокого напряжения от компактного источника питания. Это позволяет сделать устройство портативным и эффективным.

Основные преимущества применения умножителей в электрошокерах:

Возможность получить высокое напряжение (10-20 кВ) от батарейки 9В
Малые габариты и вес схемы

Простота конструкции
Низкая стоимость компонентов

При этом ток на выходе умножителя очень мал и не представляет серьезной опасности для жизни. Основное воздействие оказывает высокое напряжение, вызывающее болевой шок.

Расчет параметров умножителя напряжения

При проектировании умножителя напряжения для электрошокера важно правильно рассчитать основные параметры:

Входное напряжение и частоту
Количество каскадов умножения
Емкость конденсаторов
Допустимые напряжения компонентов

От этих параметров зависит выходное напряжение, ток и КПД умножителя. Для расчета можно использовать следующие формулы:

Выходное напряжение: U вых = 2N * U вх, где N — число каскадов
Выходной ток: I вых = f * C * U вх, где f — частота, C — емкость конденсаторов
КПД умножителя: η = U вых * I вых / (U вх * I вх)

Правильный расчет позволяет оптимизировать характеристики умножителя под конкретную задачу.

Альтернативные схемы получения высокого напряжения

Помимо умножителей напряжения, в электрошокерах могут применяться и другие схемы для получения высокого напряжения:

Преобразователи на основе трансформатора и транзисторного ключа
Схемы с индуктивным накопителем энергии
Генераторы на основе резонансного трансформатора
Импульсные источники с обратноходовым преобразователем

Каждая из этих схем имеет свои преимущества и недостатки. Выбор конкретного решения зависит от требований к выходным параметрам, габаритам и стоимости устройства.

Законодательные ограничения на электрошокеры

Во многих странах оборот электрошокеров законодательно ограничен или запрещен. Перед изготовлением подобных устройств необходимо ознакомиться с местным законодательством. В частности, могут действовать следующие ограничения:

Запрет на хранение и ношение электрошокеров
Ограничения по мощности и напряжению

Необходимость получения специальных разрешений
Запрет на продажу и распространение

Нарушение этих ограничений может повлечь административную или уголовную ответственность. Поэтому важно использовать полученные знания исключительно в образовательных целях.

Шокер на УН (Умножитель напряжения) схема — 5 Апреля 2014 — Электрошокер

Шокер на ун.

Данный вид шокера довольно прост в изготовлении и поэтому любим новичками. Так же его любят те кто гонится за мощностью на выходе. Потерь на умножители почти нет и лампочка от него, при хорошем питании, светится очень ярко. У злого шокера, за счет незначительных потерь на проводах вторички, при том же инверторе и том же питании мощность чуть ниже. На это и склоняются придурки с чушокера, поливая злой шокер и автора. При малых размерах, с использованием аккумуляторов lipo, можно добиться высоких мощностей.

Искра на выходе яркая, голубовато-белая, с очень резким треском. Как психологическое оружие и отпугиватель собак зарекомендовал себя с самой лучшей стороны. И действительно, самому становится страшно, когда видишь такие искры.

А теперь немного познавательной инфы для ебланушек с чушокера. Их любимый умножитель рис 3. (ниже) с капами 2200 * 6кв. Имеет следующие показатели импульса — 5.8мкс при пике 5 кв. Замеры проводил urez83.

Теперь давайте рассмотрим отрицательные стороны шокеров на ун.

1. Параметры импульса полностью зависят от расстояния. Ближе электроды к тушке — выше частота, слабее импульс. На голое тело без дополнительного разрядника вообще не ощущается.

2. Очень короткий импульс. Всего 5 мкс 10 кв..и это при зазоре 0.5 см!!!! Замеры проводил Urez83

3. На высоких частотах жжет кожу, не оказывая воздействия на глубокие ткани. Создает довольно сильные болевые поверхностные ощущения.

4. При бездумном повышении мощности может быть смертельным, охота ли потом сидеть за гопаря?

5. Бесполезные китайские говношокеры работают как раз по этому принципу.

6.Отвратительный пробой одежды(в сравнении с трансформаторными ЭШУ).Яростно почитаемый некоторыми даунами умножитель-не пробивает кожаный ремень.А китайские говношокеры построенные по схеме с умножителем как правило не пробивают даже свитер. На чушокере был чел с ником Эквадорец,который наглядно это демонстрировал,но был закидан говном.Ибо по мнению гречки мощность не дошедшая до тела это тоже мощность 🙂

7.ДЛЯ ТЕХ ДАУНОВ КТО ЕЩЕ НЕ ПОНЯЛ.Умножительный шокер-не более чем страшная трещотка,внушающая противнику ужас внешним видом разряда.»валить» противника данный агрегат не способен..При дибильном повышении мощности(когда некоторые армянские долбаебы закачивают в умножители по нескольку десятков ватт -производит термическое воздействие(глубокие ожоги)засчет охуенной частоты разрядов в единицы а то и десятки килогерц,при приближении выводов умножителя к телу.Небольшой искровой промежуток на выходе ситуацию не спасет.После применения с вероятностью 95% окажется в жопе применявшего.Для тех кто не верит-данный агрегат с гордым названием АКА 22 и мощностью

~~70 ватт~~(пиздеж). был испытан 1 из наших пользователей.Последствия можно наблюдать на фото ниже.Воздействие 1 секунда,по словам человека в момент разряда девайс дает лишь сильную боль,никакого эффекта «сковывания мышц» и «моментальной парализации» как пишут некоторые обдолбанные ебланы НЕТУ.

На месте применени остается охуенный термический ожог который заживает около месяца.Кстати с таким ожогом можно спокойно сходить в ментовку и накатать заяву за наненесение телесных повреждений и причинение вреда здоровью.

Если до этого вы не делали шокер на ун, лучше вам его собрать и поэкспериментировать. Тем более если вы новичок, собрать свой первый шокер будет намного легче.

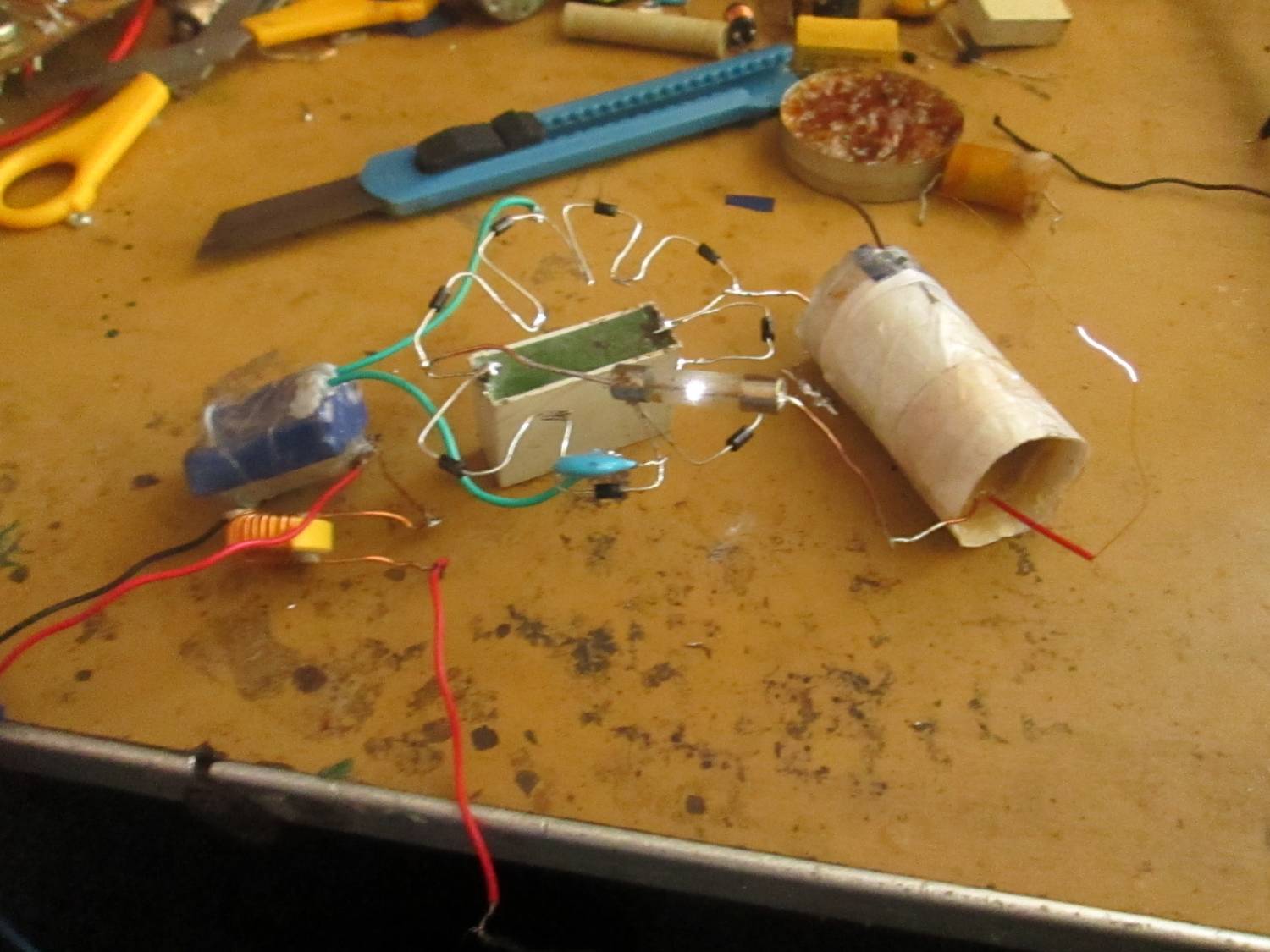

Теперь приступим к сборке.

Инвертор подберите тот, который будет лучше подходить вашим аккумуляторам.

1. Инвертор (обведен красным) от оригинала ЗШ, или (мартовская схема). В нашем случае вместо диодного моста будет стоять симметричный умножитель.

Инвертор №1. Прекрасно работает с низковольтным питанием. Запускается от 3.7 в. Отлично работает от 7.4в. Аккумуляторы должны быть способны отдавать большой ток. Сколько способны будут отдать аккумуляторы, столько и будет потреблять схема. Подойдут LiPo (литий полимеры) NiCd (никель-кадмиевые) NiMh (никель-металлгидриды). Не советую ставить Li-Ion (литий-ионные) на таких нагрузках они сильно греются и могут прийти в негодность. Внимание!!! При использовании хороших аккумуляторов в разрыв (+) необходимо поставить дроссель.

Ферритовое колечко на котором будет около 20 витков. Можно дернуть уже намотанное со старой материнской платы. Трансформатор На броневом сердечнике (лучше в плане кпд) или Ш-образный (легче мотать) первичная 3+3 витка проводом 0,3-0,4 сложенным в несколько раз (поверх вторички), вторичка 800-1000витков.Мотаем виток к витку, послойно изолируем, а затем пропитываем в медицинском парафине.

И примеры умножителей, ставятся они сразу после трансформатора.

Я лично ставил первый, второй не пробовал. (рис. 1;2)

Конкуренты любят ставить этот умножитель. (рис. 3)

Инвертор 2. На uc3845. Об расчете частоты и подгонке микросхемы описано тут.

Схема запускается от 9вольт, оптимально питать с 12-14в. Потребление тока фиксированное, 2-3А зависит от настроек. Подходят все виды аккумуляторов. При правильной настройке полевик не должен сильно греться. С использованием данного инвертора баловаться шокером намного дольше, чем с инвертором выше. Мощность при этом соответственно уменьшится. Трансформатор 6-8 витков первичка (поверх вторички) 400 витков вторичка. Мотается послойно виток к витку, с изоляцией через слой. Затем протапливается в жидком-разогретом медицинском парафине.При использовании данного(да и любого однотактного преобразователя) преобразователя необходимо ставить последовательный умножитель.

Последовательный «множик» (рис.4)

Далее приведены наиболее известные схемы умножителей напряжения

Удвоитель напряжения Латура-Делона-Гренашера

Особенности: хорошая нагрузочная способность.

Особенности: универсальность, низкая нагрузочная способность

Утроитель, 1-й вариант

Особенности: хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность, две полярности относительно общей точки.

Особенности: хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность.

Особенности: симметричная схема, превосходная нагрузочная способность, ступенчатое увеличение напряжения на каждом звене.

Особенности: нагрузочная характеристика имеет две области — область низкой мощности – в диапазоне выходных напряжений от 2U до U и область повышенной мощности – при выходном напряжении ниже U.

Особенности: наличие дополнительного маломощного выхода с удвоенным напряжением питания.

Особенности: хорошая нагрузочная способность. Одна из классических схем умножения напряжения в высоковольтных источниках питания для физических экспериментов. На рисунке изображен удвоитель напряжения, но число каскадов в умножителе может быть увеличено.

Ну вот собственно и все, сложного ничего нет. Паяем инверторы, мотаем трансформаторы, цепляем множики, настраиваем и радуемся громкому треску.Также настоятельно не рекомендуется коротить выход УН без разрядника-есть риск выгорания транзисторов генератора,или же диодов в умножителе.

Электрошокер. История создания высоковольтного монстра.

Электрошокер. История создания высоковольтного монстра.

Я как любитель всяких импульсных и особенно высоковольтных устройств решил сделать высоковольтный генератор (идея вообще-то была сделать люстру Чижевского). Подошел я к этому весьма творчески. Т.е. как всегда чужую готовую схему повторять неинтересно — надо что-то сочинить свое. Сначала я правда перепробовал кучу схем. На транзисторах делал — мне что-то не понравилось, да и транзисторы грелись сильно. Сделал обычную схему на тиристорах — трансформатор сильно трещит (можно его конечно залить эпоксидкой, но возиться не хотелось). Частота низкая импульсы короткие. Да и напряжения высокого какого хотел (а хотелось побольше) я не получил. И я решил пойти другим путем — чтобы треск или свист не был слышен, я решил поднять частоту за пределы слышимости, т.е. килогерц 20-30 и при этом сделать генератор на тиристоре. У меня для этого было несколько высокочастотных тиристоров ТЧ63. Мощная штука — частота до 33кГц, ток постоянный 63А, а импульсный ток килоампера полтора, т.е. для импульсных устройств подходит идеально. Попробовал я сначала вот эту схему.

Но почему-то я не смог выжать с однопереходного транзистора больше 10 кГц, ну а свист — кому понравится. Хотя в принципе схема не плохая. Хотя недостаток был еще один — резистор R3 греется очень сильно, причем мне пришлось ставить два проволочных остеклованных по 7 Ватт каждый, и все равно нагрев чрезмерно большой. Меня это не устроило. Хотя на выходе получил достаточно большое напряжение — пробивало зазор в несколько миллиметров. К сожалению напряжение померить было нечем — проверял на глазок по ширине пробивного зазора. В разной литературе указывается по разному, но в большинстве принято считать для переменного напряжения примерно 1 мм на 1 кВ, а для постоянного 1 мм на 3 кВ. Хотя это зависит от частоты (для переменного тока) и от влажности и давления. У меня ширина пробоя оказалась миллиметров 10-12 для переменного тока (почему-то при попытке выпрямить или пропустить через умножитель напряжение падало настолько сильно, что зазор уменьшался почти до нуля). Меня все это совершенно не устроило. Вот тут я и ступил на путь создания «высоковольтного монстра».

Во-первых я собрал задающий генератор по стандартной, годами проверенной схеме. На двух транзисторах разной проводимости. Это позволило без труда сделать генератор коротких импульсов с частотой изменяемой в широких пределах от 1 кГц до 50-70 кГц. Трансформатор на ферритовом колечке диаметром 10-12 мм.

Затем порывшись в груде книг и учебников я выбрал другое включение конденсатора-тиристора-трансформатора (именно так кстати делается в электронных тиристорных схемах зажигания) ее преимущество в том, что этот вариант включения практически не боится короткого замыкания на выходе:

И самое главное вместо так непонравившегося мне греющегося резистора я поставил дроссель Др1 (кстати пусковой дроссель от лампы дневного света). Дроссели Др2 и Др3 в принципе защитные (по 16 витков на феррите), но можно их наверное не ставить (хотя Др3 — влияет на резонанс).

Когда я все это включил, то начал с минимальной частоты и напряжения питания вольт 30-50. Сначала я услышал писк и на выходе пробивало зазор в пару миллиметров. Затем я стал повышать частоту и при приближении к 18-20 кГц писк не стал слышен. А вот дальше произошло самое интересное. В какой-то момент система попала в резонанс. Я услышал мощное шипение, и между выходными проводами образовалась дуга длиной миллиметров в 45, причем это было не просто потрескивание с синей искрой — это была дуга с высокой энергией ярко сиреневого цвета — такой плазменный жгут или шнур. И это все при напряжении питания в 60 вольт (если честно, я больше 80 В дать просто побоялся). Я решил проверить как обычно на пробой плотного листа бумаги (с предыдущими схемами я баловался — симпатичные такие дырочки получались). Сказать, что ее пробило — это ничего не сказать — бумага вспыхнула сразу при касании к дуге. Т.е. энергия была очень высокой. Если я концы провода подносил ближе друг к другу — они на концах начинали плавиться (тут мне и пришла мысль, что сварочник надо делать именно на тиристорах и где-то на этой же частоте). Пробивался даже фторопласт. Причем в этой схеме я использовал строчный трансформатор от цветного лампового усилителя, а выходная обмотка там имеет мало витков и при обычно схеме на выходе получалось небольшое напряжение (у ч/б телевизоров строчник с более большим коэффициентом трансформации). Я подумал, а что если напряжение питания поднять до 220В — сколько будет тогда на выходе (хотя скорее всего пробило бы трансформатор).

Когда улеглись первые восторги, я начал замечать и недостатки это конструкции. Во-первых, через пару минут работы (а то и меньше) начинал разогреваться трансформатор (и довольно сильно) затем тиристор и даже диод (мощность-то прокачивалась ого-го). Во-вторых система оказалась очень чувствительна к изменениям частоты генератора (все-таки схема-то резонансная). Так же на резонанс влияло и изменение нагрузки. Но что хуже всего — при такой высокой частоте колебаний — я нигде не смог это применить. Выпрямить невозможно — пробовал ставить на выходе высоковольтные (12 кВ, 300 мА, исправные) диоды — они начинали нагреваться даже, если припаяны одним концом, а второй просто висит в воздухе (в пространство что ли излучают). Даже при подключении высоковольтного кабеля длиной всего сантиметров 20 — напряжение падало в десятки раз (может резонанс сбивается и регулировка частоты не помогает). Пробовал собрать умножитель на выходе — с тем же результатом.

Где применить такое я не знаю. Думал даже электрошокер сделать, но схема у меня работала вольт от 16-20 не меньше, да и мощность потребляла большую и размеры были приличные (тиристор довольно внушительных размеров, дроссель, мощный конденсатор, строчный трансформатор — это будет не миниатюрное устройство, а «ранцевый» вариант, если учесть, что батареек надо к нему штук 16), к тому же в шокере на выходе должно быть постоянное напряжение (а если все-таки переменка, то на маленькую частоту). Да и вообще я такое побоюсь применить — убьет еще кого ненароком или пробьет изоляцию и мне достанется. Короче забросил я этого монстра. Хотя идея была красивая.
Источник: shems.h2.ru

Самодельный умножитель напряжения своими руками — RMCybernetics

Использование умножителя напряжения — отличный способ сделать источник постоянного тока высокого напряжения. Очень легко генерировать высокое напряжение из легкодоступных компонентов.

На этой странице содержится информация о том, где купить компоненты и как их соединить. В нем также приводится подробная информация об источниках мини-источников питания высокого напряжения (инверторы), которые будут работать от батарей.

ВНИМАНИЕ! Устройство с очень высоким напряжением!

Вы можете увидеть, что статическое электричество высокого напряжения от этого устройства делает с куском односторонней оконной пленки в разделе экспериментов с сильным разрядом. Есть микроскопические изображения последствий и видеоклип взрывного действия!

Для повышения эффективности умножитель напряжения должен питаться от источника с относительно высоким напряжением. Доступны различные небольшие источники питания высокого напряжения с батарейным питанием. Многие осветительные устройства содержат инверторы для питания вакуумных ламп, таких как люминесцентные лампы, лампы с холодным катодом и плазменные шары. Эти типы устройств обычно работают от 12 В постоянного тока и могут выдавать напряжение до 20 кВ переменного тока.

Миниатюрный ламповый блок питания с холодным катодом – ~1 кВ

Блок питания Plasma Globe – ~15 кВ

Конденсаторы и диоды, необходимые для умножителя, можно приобрести в нашем магазине.

Конденсаторы и диоды можно расположить по-разному. Полуволновой метод является самым простым, так как требует меньшего количества компонентов, но двухполупериодная схема работает лучше. Если вы просто хотите, чтобы он заработал как можно скорее, метод полуволны будет адекватным. На приведенных ниже принципиальных схемах показано, как следует располагать компоненты.

Компонент	Максимальное напряжение	Источник
Высоковольтные конденсаторы	1 – 30 кВ	Купить сейчас!
Высоковольтные диоды	1 – 30 кВ	Купить сейчас!

Приведенная выше схема выводит положительное напряжение постоянного тока относительно земли (GND). Если требуется отрицательный выход, необходимо поменять полярность диодов. вы можете узнать больше о том, как работает множитель напряжения, посетив страницу множителя напряжения.

В целях безопасности и повышения производительности умножитель напряжения должен быть помещен в защитный кожух, например, в трубу из ПВХ, заполненную маслом. На изображении слева показаны два выступающих винта, используемых для подключения входа переменного тока, а на другом изображении показана полированная монета, используемая для выхода высокого напряжения. Используя Polymorph для герметизации концов трубы, ее можно заполнить маслом, чтобы предотвратить утечку коронного разряда из внутренних соединений. Более надежным методом было бы заполнение трубы эпоксидной смолой, но это может быть затруднительно при компактном расположении компонентов.

Примеры экспериментов
Самодельный умножитель напряжения идеально подходит для питания ЭГД-двигателя (он же Lifter). EHDT можно сделать только из алюминиевой фольги, палочек и тонкой проволоки. Чтобы узнать, как это сделать, см. страницу Электрогидродинамического подруливающего устройства .

Используя спрей для заморозки (используемый сантехниками), вы можете выращивать кристаллы льда на выходе высокого напряжения с интересными результатами.

Дополнительные сведения о простых экспериментах со статическим электричеством см. в разделе «Эксперименты»

Electronic Dazer, Высокое напряжение, Электрошокер, Лестница Джейкобса, Удвоитель напряжения, Шар света

Электронный дазер, Высокое напряжение, Электрошокер, Лестница Джейкобса, Удвоитель напряжения, Шар света

   Список деталей
    Р1 = 3К3, 5%
    R2 = 1М, 5%
    R3 = 10 Ом, 5%
    C1 = 0,1 мкФ, монолитный конденсатор
 C2-C9 = полиэфирные конденсаторы 0,01 мкФ 400 В
    Дх = 1N4001
 D1-D8 = 1N4007, диоды 1000 Вольт
  Неон = Тип  NE-2  неоновая лампа
    Q1 = силовой транзистор MJE521 NPN (40 В/40 Вт/4 А) или TIP31C
    Q2 = мощный PNP-транзистор MJE371 (40 В/40 Вт/4 А) или TIP32C
    T1 = 1200:8   Ом   Выходной аудиотрансформатор (зеленый), Armaco AT-49
         или номер детали Mouser 42TU003, 400 мВт 2,19 долл.  США, или режим 60-282-0 по цене 1,81 долл. США.
    S1 = однополюсный однопозиционный контакт, кнопочный переключатель

Обновлено 27 февраля 2005 г.:
Я обновил эту статью и принципиальную схему предложениями участников форума сообщений:
Al: «Q1 не имеет ограничителя тока. Он нагревается, потому что напряжение c/e всегда высокое, даже когда он полностью включен. Q2 должен пропустить этот ток через b/e-переход. Резистор 10 Ом (R3) последовательно с коллектором Q1 исправит это. Когда Q2 выключается, на его коллекторе падает напряжение больше, чем напряжение питания, и это ступенчатое напряжение проходит через колпачок на базу Q1 который ведет обратно. Диод (Dx) последовательно с базой Q1 защитит b/e от обратного пробоя.»
Спасибо Ал, Джин, Майкл и другие за ваш вклад. Очень признателен!

Дополнительно:
Зажим для 9-вольтовой батареи, пластиковый корпус 10 x 5 x 2,5 см, перфорированная или печатная плата 7,5 x 4 см, два болта 8/32 x 1-1/4 и гайки для электродов, клей для монтажа NE1, стойки для печатной платы (дополнительно), соединительный провод, припой и т. д.

Аналоги:
Q1 (MJE521) будут работать NTE184, 2N5190 или TIP31C, а для Q2 (MJE371) NTE185, 2N5193 или TIP32C. T1: Mode 60-282-0 (аудио) около 2 долларов, Armaco AT-49 (аудио) около 5 долларов, Hammond 141P (аудио) около 19 долларов. Я не экспериментировал с типом 1000:8 Ом. Попытайся. Никаких гарантий, что это сработает. Зачем выходной аудиотрансформатор? Обмотки намного тоньше, а общий размер этого трансформатора намного меньше, чем у трансформатора средней мощности. Сравните это таким образом, удерживая мини-сотовый телефон против каменного кирпича. Опять же, и на всякий случай, если вы не знаете, аудио Трансформатор, упомянутый для этого проекта, измеряется в ОМ (сопротивление) и не витков или обмотки и относится к типу ВЫХОД . Не «связь» или «изоляция» или что-то в этом роде.

ВНИМАНИЕ: ЭТО УСТРОЙСТВО НЕ ИГРУШКА! Мы представляем его ТОЛЬКО ДЛЯ ОБРАЗОВАТЕЛЬНЫХ и ЭКСПЕРИМЕНТАЛЬНЫХ целей. Схема развивается около 2000 вольт при приличной силе тока. Это может причинить вам боль и даже повредить, если вы станете неосторожными и коснетесь его выходные клеммы. Устройство также может повредить имущество, поэтому используйте его с умом. НИКОГДА не используйте устройство на другой человек! Владение таким устройством в вашем регионе может не противоречить закону, но если вы используете его на ком-то, вы может быть привлечен к ответственности по гражданскому и/или уголовному иску. Не просто следуйте золотому правилу после создания проект, вместо этого просто не делайте этого никому. В статью включен ряд инструкций по сборке, тестировать и эксплуатировать Dazer; все они должны быть соблюдены до буквы. Не отклоняйтесь от процедуры.

Электронный Dazer — это современное портативное средство индивидуальной защиты нелетального действия. Он генерирует высоту потенциальной энергии для отражения злобных животных или других нападающих. Это помощь, чтобы помочь избежать потенциально опасная ситуация. устройство развивает около 2000 вольт. Более высокие напряжения могут быть достигнуты путем добавления дополнительных ступени умножения, но следует отметить, что эти ступени также увеличат общий размер устройства.
Dazer очень компактен, он встроен в небольшой пластиковый корпус. Он питается от одной 9-вольтовой батареи, либо NiCad или щелочной. (Примечание редактора: так называемый 9-V NiCad на самом деле обеспечивает только около 7,5 В. Почему? Ячейки NiCad дают только 1,25 на ячейку. 6 ячеек в 9-вольтовой батарее дают 7,5 В. и поэтому щелочной тип был бы лучшим выбором).
Высокое напряжение подается на два электрода, для эффективности которых требуется лишь легкий контакт. При прикосновении к Dazer, жертва получит ошеломляющий, но не смертельный разряд электричества, который обычно обескураживает дальнейшие действия. встречи.
Электронный Dazer представляет собой источник питания, который состоит из микроразмерного регенеративного усилителя/генератора, соединенного с раздел множителя энергии. Его не следует путать с дешевыми электроприводами для скота индукционного типа. Дазер больше универсальнее, чем другие высоковольтные электрошоковые устройства, продаваемые в настоящее время. Эти устройства в основном высоковольтные, переменного тока генераторы, которые подавляют нервную систему. Тем не менее, Dazer можно использовать для обогрева и сжигания, или везде, где требуется источник постоянного тока высокого напряжения.
( Примечание Тони: Не путайте Dazer с электрошокером. Dazer излучает высокое напряжение около 2000 В DC , Электрошокер может генерировать ОЧЕНЬ высокие напряжения от 15 000 В до 650 000 В переменного тока (как утверждают некоторые производителей) и может привести к травмам или даже смерти. Электрошокеры считаются запрещенным незаконным огнестрельным оружием, вы рисковать уголовным преследованием, если правоохранительные органы обнаружат его у вас (Канада, не уверен насчет США).

Как это работает:
На принципиальной схеме два мощных транзистора Q1 и Q2 образуют регенеративный усилитель, работающий как генератор мощности. Когда включается Q1, включается Q2, и это приводит к короткому замыканию источника питания на первичной обмотке T1. Что импульс тока индуцирует высокое напряжение во вторичной обмотке T1. Когда C1 заряжается, Q1 снова включается, и цикл повторяется. сам. Таким образом, генерируются быстрые серии импульсов постоянного тока, напряжение которых увеличивается с помощью T1 примерно до 300 вольт при полной нагрузке. заряд батареи. Это напряжение выпрямляется и увеличивается секцией умножителя напряжения, которая состоит из C2 до C9., и от D1 до D8. Окончательный выход составляет примерно 2000 вольт. Неоновая лампа «Неон» используется в качестве индикатора заряда и указывает на то, что устройство заряжено и работает нормально.

См. рис. 1 справа; эти являются стандартными удвоителями напряжения, которые можно найти во многих справочниках данных и других, таких как каталоги NTE, Newark или ElectroSonic. Их можно найти даже в Интернете. Просто выполните поиск в одной из основных поисковых систем, таких как Yahoo или Google, и найдите «удвоитель напряжения» или «HV».

Electronic Dazer, Высокое напряжение, Лестница Джейкобса, Удвоитель напряжения, Шар света Конструкция:
Как и во всех проектах, начните с планирования и определения. Если вы не хотите делать печатную плату, то Вы можете использовать перфорированную плату, если помните, что провода всех высоковольтных компонентов должны быть изолированы. То есть предотвратить искры от дуги через вашу доску. Для этой цели подойдет перфорированная плита размером 4 х 7,5 см.
Первыми компонентами, которые вы должны установить, являются два транзистора Q1, Q2, трансформатор T1, резистор R1 и неоновая лампа «Неон». Припаяйте их на месте (для сборки печатной платы), убедившись, что трансформатор и транзисторы подключены правильно. Нанесите небольшое количество клея на основание NE1, чтобы надежно закрепить его на месте.
Установите D1 на D8 и C2 на C9 на плате и выполните все соединения пайкой. Обратите внимание на правильную полярность диодов. дальше идут внешние компоненты. Припаяйте выводы для S1 и выходные электроды. Также припаяйте клемму аккумулятора для Б1.
Соберите корпус из какого-нибудь непроводящего материала, такого как АБС-пластик. Просверлите отверстия для S1, Neon и выхода электроды. Убедитесь, что выходные электроды находятся на расстоянии около см или больше друг от друга. Подсоедините выходные провода к электроды и вставьте их через отверстия изнутри корпуса. Наверните стопорные гайки и надежно затяните их. Установите плату в корпус и закрепите S1, закрепив гайкой. На этом строительство завершено.
Проверка:
Прежде чем вставить батарею и закрыть корпус, необходимо выполнить несколько тестовых измерений. сделано для обеспечения правильной работы.
С зажимом заземления, подключенным к аккумулятору (НЕ подключайте весь зажим к аккумулятору , ТОЛЬКО заземление), подключите вольтметр или мультиметр между положительным зажимом и положительным полюсом аккумулятора. Установить метр для текущих показаний и нажмите S1. Вы должны измерить ток примерно от 300 до 500 мА. «Неоновый» свет должен светиться.
С помощью высоковольтного мультиметра или ВОМ вы должны измерить около 2000 вольт на выходных клеммах. Эти измерения указывают на правильную работу цепи. Дайте устройству поработать около одной минуты (продолжайте нажимать S1). Транзисторы Q1 и Q2 должен быть теплым, но не горячим на ощупь (БУДЬТЕ ОСТОРОЖНЫ!) . Вставьте батарею в держатель и закрыть дело. На этом Electronic Dazer заканчивается. (см. рисунки ниже)

Эксплуатация и использование:
Активируйте устройство, нажав S1. Неоновая лампочка загорится указывая на то, что dazer полностью заряжен и готов к использованию. Заметьте также, что будет светиться только один полюс неонового света, указывает на наличие напряжения постоянного тока. Важно помнить, что устройство держит заряд даже после выключения S1. К разряд, (не нажимая S1) прикоснуться электродами к металлическому предмету и отметить здоровый искровой разряд.
Electronic Dazer был разработан как оружие самообороны для использования против злобных собак или других нападающих животных. Устройство наиболее эффективно, когда электроды контактируют с областью низкого сопротивления, такой как кожа или плоть. К ним относятся морда или рот, так как сопротивление этих участков намного ниже, чем у участков волос или меха. Электроды можно было бы указать, чтобы проникнуть в эти области лучше. Дазер обладает большой останавливающей силой. Один контакт даст мощный толчок и должен препятствовать дальнейшим атакам.
Устройство может сжигать и нагревать материалы с низким сопротивлением. К ним относятся плоть, смоченная бумага или дерево и т. д. делает устройство потенциально опасным для человека. Помните, дазер не игрушка, а качественная электрика прибор, и поэтому с ним нужно обращаться соответствующим образом. Будьте предельно осторожны с этим устройством!
Другое использование этого устройства — источник питания постоянного тока высокого напряжения. Он может быть сконструирован как регулируемый источник питания, если выходные отводы берутся с разных каскадов секции умножителя напряжения. Помните, всегда отключайте аккумулятор и полностью разрядите конденсаторы перед работой со схемой.
Обратите внимание, что если вы решите «турбо-зарядить» свое устройство, выберите диоды, которые могут работать с этим напряжением. Это устройство может легко повредить (и перестать работать) из-за неправильного выбора деталей. Так что будьте осторожны и смотрите сами.
Авторские права и кредиты:
Автор и владелец оригинального проекта — Рик Дукер. Издательство Gernsback прекратило свою деятельность. Проект был опубликовано в Hands-on Electronics, 1987 г. Размещено с разрешения Рика Дж. Дукера, 2003 г. Авторское право: Рик Дукер, 19 лет.87.
Примечание редактора и отказ от ответственности: Дазер считается незаконным огнестрельным оружием в Канаде. за исключением использования силами специального назначения и правоохранительными органами. Разве что для лабораторных экспериментов, имея его в своем хранение приравнивается к владению незаконным оружием или оружием без надлежащих разрешений FAC. Он представлен здесь для только в образовательных и экспериментальных целях в рамках наших высоковольтных проектов. Мы делаем НЕ запасных частей или материалы любого рода для этого проекта. Опять же, в зависимости от вашего штата или провинции владение, иметь во владении или построить это устройство. Создавайте и/или используйте на свой страх и риск. Sentex Corporation в Кембридже, Онтарио, хозяин «Веб-сайта Тони» или сам Тони ван Роон не может нести ответственности или ответственности или примет на себя какую-либо ответственность в любом случае, в случае травмы или даже смерти в результате сборки и/или использования или неправильного использования этого устройства или любого другого высоковольтное устройство, размещенное на этом веб-сайте. Получая доступ, читая и/или распечатывая эту статью, вы соглашаетесь быть исключительно несет ответственность за вышеуказанные условия/отказ от ответственности.
