Как собрать радиоприемник. Сборка простого радиоприемника своими руками: пошаговая инструкция для начинающих радиолюбителей

Как собрать простой радиоприемник в домашних условиях. Какие детали потребуются для сборки детекторного радиоприемника. Какие этапы включает процесс сборки транзисторного радиоприемника. Как настроить и проверить работу самодельного радиоприемника.

Выбор схемы для сборки первого радиоприемника

Для начинающих радиолюбителей оптимальным вариантом является сборка простого детекторного или транзисторного радиоприемника. Рассмотрим основные схемы, подходящие для самостоятельной сборки:

• Детекторный приемник на одном диоде — самая простая схема, не требующая источника питания
• Однотранзисторный регенеративный приемник — повышенная чувствительность за счет положительной обратной связи
• Приемник прямого усиления на 2-3 транзисторах — хорошая громкость, простота настройки
• Супергетеродинный приемник — высокая избирательность, но более сложная схема

Для первого опыта рекомендуется выбрать схему детекторного приемника или простого приемника прямого усиления на 1-2 транзисторах. Это позволит освоить основные принципы работы радиоприемных устройств.

Необходимые компоненты для сборки детекторного радиоприемника

Для сборки простейшего детекторного приемника потребуются следующие детали:

• Катушка индуктивности (можно намотать самостоятельно на ферритовом стержне)
• Германиевый или кремниевый диод (Д9, Д18 и аналоги)
• Конденсатор переменной емкости (КПЕ) на 500 пФ
• Высокоомные наушники (2000-4000 Ом)
• Провод для антенны (10-20 метров)
• Монтажная плата, провода для соединений

Все компоненты легко найти в магазинах радиодеталей или выпаять из старой радиоаппаратуры. Для улучшения характеристик можно дополнительно использовать конденсаторы подстройки и резисторы.

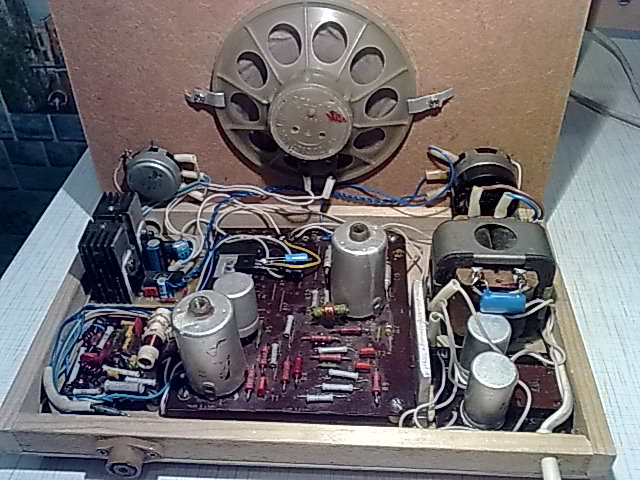

Этапы сборки транзисторного радиоприемника

Процесс сборки транзисторного радиоприемника включает следующие основные этапы:

1. Подготовка монтажной платы (текстолит, гетинакс)
2. Разметка и сверление отверстий под компоненты
3. Монтаж пассивных элементов (резисторы, конденсаторы)
4. Установка катушек и трансформаторов
5. Монтаж полупроводниковых приборов (транзисторы, диоды)
6. Пайка соединительных проводов
7. Установка органов управления (переменные резисторы, переключатели)
8. Подключение динамика или наушников
9. Монтаж элементов питания

При сборке важно соблюдать полярность элементов и не допускать перегрева деталей при пайке. Рекомендуется использовать паяльник мощностью 25-40 Вт.

Намотка катушек индуктивности для радиоприемника

Одним из ключевых элементов любого радиоприемника является входной колебательный контур, основу которого составляет катушка индуктивности. Как правильно намотать катушку для радиоприемника?

• Для намотки используется медный провод диаметром 0,3-0,5 мм
• В качестве каркаса подойдет ферритовый стержень длиной 100-150 мм
• Число витков зависит от диапазона: для СВ — 50-70 витков, для КВ — 10-30 витков
• Витки укладываются плотно друг к другу в один слой
• Концы обмотки закрепляются лаком или изолентой

Точное число витков подбирается экспериментально при настройке приемника. Для расширения диапазона можно сделать отводы от катушки.

Настройка и проверка работы собранного радиоприемника

После завершения монтажа необходимо настроить и проверить работоспособность собранного радиоприемника. Основные этапы:

1. Проверка отсутствия замыканий с помощью мультиметра
2. Подключение источника питания с контролем потребляемого тока
3. Подсоединение антенны и заземления
4. Настройка входного контура вращением ротора КПЕ
5. Подстройка связи антенны с контуром
6. Регулировка громкости и тембра звучания
7. Проверка диапазона принимаемых частот

При возникновении проблем следует поэтапно проверить работу отдельных каскадов приемника. Для точной настройки желательно использовать генератор радиочастот.

Изготовление корпуса для самодельного радиоприемника

Завершающим этапом создания радиоприемника является изготовление корпуса. Какие варианты корпуса можно сделать своими руками?

• Пластиковая или деревянная коробка подходящего размера
• Корпус из текстолита или оргстекла
• Металлический корпус (обеспечивает экранировку)
• 3D-печать корпуса на принтере по индивидуальному проекту

При изготовлении корпуса важно предусмотреть отверстия для органов управления, динамика, антенны. Для удобства использования можно сделать откидную крышку для доступа к элементам питания.

Возможные проблемы при сборке радиоприемника и способы их устранения

При самостоятельной сборке радиоприемника нередко возникают различные проблемы. Рассмотрим наиболее распространенные из них:

• Отсутствие звука — проверить правильность подключения динамика/наушников
• Слабый прием — увеличить длину антенны, проверить качество заземления
• Сильные помехи — улучшить экранировку входных цепей
• Самовозбуждение — уменьшить коэффициент обратной связи
• Искажения звука — проверить режимы работы транзисторов по постоянному току

Большинство проблем можно выявить и устранить, последовательно проверяя работу отдельных каскадов приемника с помощью осциллографа или мультиметра.

Модернизация и улучшение характеристик самодельного радиоприемника

После успешной сборки базовой модели радиоприемника его характеристики можно улучшить. Какие варианты модернизации возможны?

• Добавление дополнительных каскадов усиления
• Установка системы автоматической регулировки усиления (АРУ)
• Расширение диапазона принимаемых частот
• Улучшение избирательности с помощью кварцевых или керамических фильтров
• Применение более совершенных активных элементов (полевых транзисторов, микросхем)

Модернизацию лучше проводить поэтапно, проверяя влияние каждого изменения на работу приемника. Это позволит получить оптимальные характеристики устройства.

Собираем настоящий радиоприёмник!

Радиоприёмников сейчас развелось ужасно много, они везде: в каждом смартфоне, в автомагнитоле, в MP3-плеере, в музыкальном центре и Бог знает где ещё. FM-радио воспринимается как стандартная нагрузка к любой аудиоаппаратуре, поэтому редко кто купит сейчас самый обычный радиоприёмник (если только речь не идёт об имиджевых моделях или специальных приёмниках с уникальными техническими характеристиками).

Но есть одна ниша, где даже столь банальный FM-радиоприёмник пользуется устойчивым интересом и спросом. Речь идёт об электронных конструкторах типа «собери радиоприёмник».  Действительно, трудно переоценить удовольствие от сборки своими руками настоящего радио!

Первые такие конструкторы появились ещё в СССР, а сейчас их выпускают некоторые российские и зарубежные фирмы, одна из самых известных из них – Мастер Кит (например, модель EK-002P).

Но сегодня героем нашего обзора станет детище китайских инженеров – радиоприёмник-конструктор для самостоятельной сборки и пайки с диапазонами FM и AM. Мастер Кит планирует начать сотрудничество с этими разработчиками и в скором времени выпустить на рынок подобный радиоконструктор, но уже в русифицированном варианте и с устранёнными недоработками. Так что сейчас  предлагаем Вашему вниманию анонс будущего товара Мастер Кит.

В комплект входят части корпуса, печатная плата, все радиодетали и инструкция на чистом китайском языке. Конечно, это обстоятельство не остановит профессионала и приёмник всё равно будет собран, но для рядовых пользователей инструкция, разумеется, будет нами не просто русифицирована, а написана заново.

Рис. 1. Комплект поставки



Начать лучше всего с установки на плату мелких компонентов – резисторов и конденсаторов, а затем уже установить более крупные детали.

Каждый резистор имеет на корпусе уникальный цветовой код, обозначающий его номинал. Определить номинал можно с помощью таблиц, которые можно найти в сети Интернет, но проще сделать это с помощью мультиметра (этот прибор должен быть у каждого радиолюбителя).

Рис.2. Установка резистора 10 кОм



Заодно можно определить исправность компонента. В данном случае реальное сопротивление резистора – 9.75 кОм, но это допустимое отклонение  (3%) от номинала 10 кОм. Изгибаем выводы резистора и устанавливаем его соответствующую позицию печатной платы. С обратной стороны платы разгибаем выводы резистора – теперь он не выпадет. Загнутые выводы компонента необходимо обрезать до длины 1…2 мм, а затем припаять, используя флюс и припой (их придётся приобрести отдельно в радиомагазине). Впрочем, можно сразу установить несколько или даже все компоненты,  потом обрезать их выводы, а затем припаять – так получится быстрее.

Таким же образом устанавливаем на печатную плату все резисторы.

Теперь перейдём к конденсаторам. Керамические конденсаторы обозначаются трёхзначным кодом на корпусе. На плате также имеется соответствующий код, так что всё просто, никакие приборы не нужны. Но мы всё-таки проверим реальную ёмкость. В данном случае код  на корпусе конденсатора «104», что соответствует номинальной ёмкости 100 нФ. Правда, при замере двумя разными приборами реальная ёмкость конденсатора получилась около 65 нФ. Отклонение от номинала более 30% — это многовато, однако на качестве работы простого приёмника вряд ли отразится. Устанавливаем все керамические конденсаторы.

Рис.3. Керамический конденсатор 0.1 мкФ

Установим электролитические конденсаторы. Они маркируются двумя цифрами на корпусе – ёмкостью и рабочим напряжением. На плате также имеется обозначение ёмкости. Важно учитывать, что электролитические конденсаторы имеют полярность, то есть должны устанавливаться в правильном положении (значки полярности также имеются и на конденсаторе, и на плате). На всякий случай проверим конденсатор универсальным прибором: и ёмкость, и специальные параметры (ESR и ток утечки) находятся в пределах нормы (кстати, у Мастер Кит есть подобный тестер MP700.

Рис.4. Электролитический конденсатор 0.1 мкФ



В комплект входят три микросхемы: радиотракта FM, AM и УНЧ. При установке всех микросхем необходимо соблюдать их полярность (так называемые «ключи»). «Ключи» обозначаются на платах и корпусах микросхем точками или выштамповками возле первого вывода.

Останется установить и припаять переключатель диапазонов, переменный резистор, конденсатор переменной ёмкости, разъём для наушников, контакты батарей, антенны, динамик  и прочие вспомогательные компоненты – с этим никаких сложностей возникнуть не должно.

Рис.5. Собранная печатная плата



Пришло время первого включения приёмника – это удобнее сделать до установки в корпус. Приёмник питается от двух батарей распространённого типа «АА» (батареи в комплект не входят, но найти их не составит никаких проблем). Включаем приёмник и устанавливаем приемлемый уровень громкости. В динамике должно раздаться как минимум шипение. Пробуем настроиться на какие-либо станции – это обязательно получится, если всё собрано правильно.

Настройка приемника заключается в укладке диапазона 76…108 МГц. Это можно сделать двумя способами: сдвигая-раздвигая витки катушки L1, либо вращая тонкой отвёрткой подстроечный винт под конденсатором переменной ёмкости.

Трудно ожидать от этого приёмника-игрушки каких-либо серьёзных технических характеристик (например, отличной чувствительности приёма или качества звука), однако он приятно удивил: в условиях ближайшего Подмосковья практически без помех и с достаточной громкостью принимал несколько десятков станций FM-диапазона и парочку станций в АМ-диапазоне. Так что этот радиоконструктор вполне может приносить практическую пользу!

Закончив настройку, установите печатную плату в корпус, закройте его с помощью четырёх винтов и отпразднуйте успех сборки вашего первого радиоприёмника!



Рис. 6. Готовый радиоприёмник

Для тех, кто увлекается моделированием и конструированием, также изготовлением различных устройств своими руками, рекомендуем посетить отличный сайт Моделист-конструктор, в статьях которого идет выкладка чертежей, схем и описания самых разных самодельных конструкций.

Как собирать радиоприемник снуля, схема простейшого радиоприемника

Сборка транзисторных приемников должна производиться в определенной последовательности, позволяющей быстрее и лучше выполнить указанную работу.

Принципиальная схема

Рис. 1. Схема простого самодельного приемника на германиевом транзисторе П401.

Этот вопрос для наглядности рассматривается на конкретной практической схеме простого приемника, приведенной на рисунке выше.

Подбор и изготовление деталей

Ознакомившись с выбранной схемой, необходимо сделать подробный список требующихся стандартных радиодеталей. В нем следует сделать также и соответствующие пометки о возможных допусках или замене одних деталей другими.

Эти простые подготовительные операции весьма полезны начинающим радиолюбителям, так как они помогают быстрее произвести подбор деталей.

Подобрав требующиеся стандартные детали, приступают к изготовлению самодельных. Для рассматриваемой схемы необходимо намотать антенные катушки и катушки высокочастотного трансформатора.

Первые выполняют на ферритовом сердечнике длиной около 100 мм и диаметром 7— 9 мм, а вторые на ферритовом кольце с наружным диаметром 7— 10 мм.

Катушка II должна содержать 120— 130 витков (средневолновый диапазон), L2 —  8-10 витков провода ПЭЛ или ПЭВ 0,12— 0,2, катушки L3— 75-80 витков и L4 — 150-180 витков провода ПЭЛ или ПЭВ 0,08— 0,1.

После этого приступают к предварительной сборке схемы.

Макетирование и налаживание

Хотя здесь и превелден почти самый простейший радиоприемник но все же собираемую впервые схему целесообразно предварительно выполнить на рабочем макете.

Монтажной платой в этом случае может служить вспомогательная панель, изготовленная из куска плотного картона, фанеры, гетинакса или любого другого изоляционного материала.

Монтаж радиодеталей производят между двумя токонесущими шинками (рис. 2), сделанными из медного луженого провода диаметром около 1 мм.

В процессе сборки макета облегчается понимание принципиальной схемы и она легко запоминается. При выполнении монтажа не следует укорачивать выводы стандартных деталей, так как может потребоваться замена их при налаживании.

Перед налаживанием и включением батареи питания необходимо обязательно тщательно проверить все сделанные соединения и особенно распайку выводов транзисторов.

Затем приступают к налаживанию Сначала, воспользовавшись рекомендациями, данными в описании схемы, устанавливают рекомендованные режимы работы транзисторов по постоянному току.

В нашем случае следует измерить миллиамперметром ток коллектора транзистора. В случае необходимости можно изменить коллекторный ток транзистора Т1 в некоторых пределах.

Делается это путем подбора величины сопротивления R1 включенного в цепи смещения. Обычно элементы, используемые для регулировки, либо указываются в описании, либо отмечаются на принципиальной схеме звездочками.

Подобрав рекомендуемый режим, проверяют работоспособность приемника. Если сигнал очень слаб, то можно временно воспользоваться наружной антенной и заземлением и попытаться снова уточнить правильность ранее выбранного режима.

Рис. 2. Рабочий макет схемы приемника.

В нашем случае наружную антенну и заземление присоединяют к гнездам «А» и «3».

В процессе макетирования можно проверить непосредственно в работе имеющиеся в распоряжении аналогичные детали, попробовать установить электрическое взаимодействие различных деталей друг с другом. Добившись желаемых результатов, переходят к следующему этапу работы.

Определение площади, занимаемой деталями

Приведенный подзаголовок можно расшифровать и по-другому: определение размеров монтажной платы будущего приемника. Это графическая работа, причем весьма необходимая, позволяющая избежать многих ошибок при окончательной сборке смакетированной схемы на основной монтажной плате.

Выполняют ее на миллиметровой или обычной ученической бумаге в клеточку.

На бумагу наносят проекции сечений всех применяемых деталей, которые будут установлены на монтажной плате приемника, делая это в увеличенном масштабе или в натуральную величину (рис. 3).

При этом необходимо учитывать, что установка деталей на плате может выполняться в двух возможных вариантах.

Рис. 3. Чертеж, позволяющий определить площадь, занимаемую деталями приемника.

В первом случае, когда общее заполнение объема футляра принципиальной роли не играет, детали размещают в горизонтальной плоскости. Во втором, когда с целью уменьшения общих габаритов конструкции стремятся заполнить возможно большую часть объема, детали располагают в нескольких вертикальных плоскостях.

Определив площадь, занимаемую деталями, устанавливают размеры монтажной платы будущего приемника. На рис. 5 хорошо видно, что для рассматриваемого случая требуется плата с размерами 7X10 см.

Правда, на плате остается некоторое свободное место, но это необходимо для осуществления более свободной компоновки деталей Последующий этап проводимой работы также графический.

Компоновка деталей на монтажной плате и составление схемы монтажных соединений

Эта работа сводится к следующему. На листе бумаги размерами с монтажную плату графическим способом производят компоновку всех нужных деталей (для упрощения можно воспользоваться схемными обозначениями, рис. 4).

Рис. 4. Чертеж компоновки и соединения деталей приемника на монтажной плате.

Компоновку выполняют с учетом особенностей той или иной схемы, которые всегда можно заранее выяснить при макетировании. Например при макетировании рассматриваемой схемы можно заметить, что слишком близкое расстояние между высокочастотным трансформатором и магнитной антенной приведет к самовозбуждению схемы, поэтому эти детали при компоновке не следует располагать рядом.

Размещая детали, следует стремиться создавать такую компоновку, при которой все монтажные соединения будут возможно более короткими.

Закончив размещение, определяют опорные точки монтажа и приступают к составлению схемы монтажных соединений дета пей друг с другом. На рис 6 эти соединения показаны пунктирными линиями.

После этого, ориентируясь по рисунку, изготавливают монтажную плату и переносят на нее детали с проверенного рабочего макета. После распайки всех соединений остается поместить приемник в футляр, еще раз проверить его в работе и, если нужно, подстроить высокочастотную часть.

М. Румянцев — 50 схем карманных приемников.

Первая книга по радиоэлектронике, первый радиоприемник (воспоминания)

Перебирая у себя на чердаке разный хлам нашел маленькое и интересное изделие — свой первый радиоприемник, который выполнен на трех транзисторах… Решил запустить его, послушать что он сейчас может принимать в диапазоне СВ (средние волны, MW), вспомнить те времена и написать небольшую статью на память.

Содержание:

1. Первая книга юного радиолюбителя
2. Первый радиоприемник
3. Подключаем радиоприемник
4. Заключение

Первая книга юного радиолюбителя

Была у меня в детстве очень интересная книга, которая почти всегда сопровождала меня, возил ее с собой в село, носился с ней по дому: Борисов В. Г. «Юный Радиолюбитель», 7-е издание, полностью переработанное, Массовая Радио Библиотека (МРБ) выпуск 1101, 1985 год (440 страниц).

Рис. 1. Та самая книга моего детства — В.Г. Борисов — Юный радиолюбитель, МРБ-1101, 1985 год.

Эта книга — это подарок от любимого отца, который в свое время также интересовался радиоэлектроникой и мастерил различные самоделки. Поначалу я попросту любил рассматривать интересные картинки, схемы, пробовал вникнуть в их суть, это манило какой-то тайной магией, спрашивал у отца что может значить то или иное обозначение и просил показать мне такую деталь в натуральном виде.

Изложение материала книги построено в виде бесед, каждая из которых посвящена отдельной теме, например:

• Беседа седьмая. Первый транзисторный радиоприемник;
• Беседа двенадцатая. Усилитель звуковой частоты;
• Беседа шестнадцатая. Знакомство с автоматикой;
• Беседа двадцать третья. Приглашение в радиоспорт;
• и т.п.

Рис. 2. В.Г. Борисов «Юный радиолюбитель» — беседа первая, Истоки радио.

Я самостоятельно проводил эксперименты со статическим электричеством (наэлектризированная расческа притягивает кусочки бумаги), с магнитным полем при помощи гвоздей и шурупов + моток проволоки и батареек, игрался с лампочками, а позже и со светодиодами, с помощью отца собрал свой первый радиоприемник, потом генератор-мигалку на К155ЛА3, первый УНЧ на К174УН7 и понеслось. ..

Рис. 3. Вот так я узнал как изготовить самодельный электромагнит — простая и наглядная иллюстрация.

Рис. 4. Одни из моих первых собранных схем и экспериментов по радиоэлектронике из книги.

Это книга научила меня очень многому, подарила огромное количество часов увлекательных экспериментов и интеллектуальных приключений. Я мог целый день напролет сидеть и что-то мастерить, время как будто застывало…я чувствовал себя маленьким Богом, творцом того что реально может ожить в моих руках…

Первый радиоприемник

У многих радиолюбителей которые знакомились с радиоэлектроникой в 80-90х, как правило, первым радиоприемником являлся простейший детекторный радиоприемник, для сборки схемы которого требовался минимум деффицитных деталей (в те времена многие радиодетали было достаточно не просто достать).

Рис. 5. Примерная схема экспериментального детекторного радиоприемника из книги.

У меня все сложилось немного иначе, знакомство с миром радиоприема началось с трехкаскадного транзисторного приемника прямого усиления, схему которого я облюбовал в приведенной выше книге. По своей сути это и есть детекторный приемник, который дополнен трехкаскадным усилителем низкой частоты.

Рис. 6. Принципиальная схема моего первого радиоприемника с трехкаскадным УНЧ.

Рис. 7. Печатная плата собранного приемника.

Вместо диода Д9 был установлен Д20, который обладает более хорошими параметрами (так мне подсказали), вместо постоянного конденсатора в контуре С2 был установлен переменный.

Для намотки катушки индуктивности никак не удавалось найти ферритовый стержень достаточной длины, в наличии были лишь небольшие кусочки на которых когда-то мотали какие-то дроссели для фильтров цветомузыки — один из таких кусочков ферритового стержня и использовал для изготовления контурной катушки.

С транзисторами также тогда было не все гладко, не нашлось в наличии трех одинаковых транзисторов МП42, по подсказке отца в первые два каскада были установлены импортные транзисторы ASY37, которых было в наличии десятками и по параметрам не уступают отечественным МПшкам.

Что примечательно, выводы транзисторов ASY37 и им подобным были в разноцветных изоляционных кембриках, я сразу же усвоил что белый — это «База», красный — «Коллектор», а зеленый — «Эмиттер».

Отец разъяснил как при помощи тестера (еще стрелочного), установленного в режим прозвонки сопротивления, можно проверить на исправность переходы транзистора.

Также в книге к описанию схемы приемника упоминалось о подборе транзисторов по коэффициенту усиления — h31э. Для подбора транзисторов была собрана несложная схема приставки-измерителя к миллиАмперметру из другого раздела книги о измерениях (8-я беседа), таким образом я перепроверил все транзисторы и выбрал два с самыми высокими показателями усиления.

Рис. 8. Импортные транзисторы ASY37 и отечественные транзисторы МП42.

Печатная плата, которая была изображена в книге, никак не подходила под те детали, которые удалось найти. Здесь мне опять помог отец, он показал как на миллиметровке (бумага в клеточку с миллиметровой разметкой) рисовать (разводить) печатную плату.

Потом показал как сверлить отверстия в стеклотекстолите, как наносить, при помощи вытянутой на огненном пламени стеклянной трубки, раствор краски с лаком на подготовленный кусочек стеклотекстолита, как травить плату в хлорном железе и как можно покрыть медью обычный гвоздь. Это были уроки магии, которые я усвоил и старался совершенствовать.

В качестве антенны был использован отрезок медного провода длиной около 10 метров, подвешенный между деревьями на высоту примерно 2 метра над землей. Заземление не использовал, не хотелось копать большую яму и приносить в жертву ведро или другой массивный металлический предмет.

В качестве динамика использовался миниатюрный ушной телефон-вкладыш ТМ-2, позже использовал микрофонный капсюль ДЭМШ-1А, который уже позволял получить более-менее громкоговорящее воспроизведение.

Возможно вам будет интересно как я додумался подключить в качестве динамика микрофон? — все очень просто, в каком-то журнале я увидел схему самодельного приемника в наручных часах, там предлагалось использовать в качестве динамика капсюль ДЭМШ-1А с дополнительным самодельном диффузором, таким образом я решился испытать ДЭМШ-1А в качестве динамика.

Позже собирая простое двухстороннее переговорное устройство я понял что в некоторых случаях динамик может служить микрофоном и наоборот.

Нашел в хламе этот старый телефон и микрофон, вот они:

Рис. 9. Телефон ТМ-2 и микрофон ДЭМШ-1.

После первого же включения приемник заработал, дальше последовали эксперименты с конденсаторами, катушками, антеннами и источниками питания. Я возил этот приемник с собою в деревню, питал его от трех пальчиковых батареек и от батареи 3336 (4,5В), пробовал разные массивные металлические предметы и рамы предметы в качестве антенны, крутил самодельные спиральные антенны из медного провода и т.п.

Припоминаю последнее включение данного приемника: к схеме на выход я подключил достаточно массивный динамик от какого-то лампового приемника, хотелось более громкоговорящего приема…и я его получил. Приемник зазвучал громко, я был доволен но счастье это длилось не долго, громкость воспроизведения начала падать и запахло раскаленным железом, поочередно потрогав пальцем резисторы и потом каждый из транзисторов я получил ожог на последнем — он вышел из строя.

Так я получил ценный опыт и намного позже, уже листая книгу, разобрался что мне был необходим согласующий выходной трансформатор. К тому времени я был занят уже другими более интересными поделками и платка с данным радиоприемником была отложена в сундучок с хламом.

Подключаем радиоприемник

Теперь попробую оживить свой первый приемник. Первым делом заменил последний транзистор на МП42 в черном корпусе, переменный конденсатор заменил на КПЕ с воздушным диэлектриком, в качестве динамика подключил тот же ДЭМШ-1А, а для питания использовал цепочку из четырех аккумуляторов по 1,2В — в сумме на выходе примерно 4,8В.

Рис. 10. Оживляем платку первого радиоприемника прямого усиления.

В качестве антенны был использован металлический карниз длиной несколько метров, подключенный к приемнику толстым медным проводом длиной около 5 метров, для крепления к карнизу использовал зажим-крокодильчик.

С заземлением также не стал сильно заморачиваться, процарапал маленький кусочек краски на трубе отопления и подключил такой же провод.

Рис. 11. Антенна к приемнику из металлического карниза.

Рис. 12. Труба отопления в качестве заземления.

После того как все проверил на предмет каких-то нежелательных соединений, последовало включение питания…приемник зазвучал. Было слышно сразу несколько перекрывающих друг-друга станций, частота «плавала». После отключения заземления приемник начал принимать радиостанции на другом участок диапазона, явно выделялась одна зарубежная радиостанция которую можно было более-менее уверенно слушать.

К вещанию подмешиваются множество разных писков-тресков и жужжаний — это последствие массовой электрификации и распространения радиоэлектронной техники, которая создает помехи для вещания в диапазоне СВ — это электроинструмент, импульсные преобразователи и инверторы и другая техника. Если включить такой приемник в некотором удалении от города то качество воспроизведения будет на порядок выше.

Слушать воспроизведение через ДЭМШ-1А не очень удобно, в звуке все же преобладает ВЧ-составляющая. Для записи небольшой видео-демонстрации это не годится, поэтому решил еще раз подключить к выходу приемника низкоОмный динамик, только в этот раз уже без «горячих транзисторов».

Согласующий трансформатор взял очень миниатюрный, выпаял его из какой-то игрушечной рации на 27МГц. Одна из обмоток имеет сопротивление 160 Ом — это первичная обмотка, которую подключим к приемнику, а вторая — примерно 16 Ом, она подключается к динамику.

Что из этого получилось можно посмотреть и послушать на кратком видео:

Заключение

Изменяя параметры катушки можно перестроить приемник на другой участок СВ-диапазона, также можно попробовать провести эксперимент в КВ диапазоне.

Схемка очень простая, но тем не менее позволила многому научиться, оставила много интересных и увлекательных воспоминаний, что-то изменила в моей жизни…

Если кто надумает собрать что-то подобное то сразу скажу что есть более интересные и подобные по простоте схемы но уже на современной элементарной базе. Старые МП42 и им подобные уже почти не сыскать, а вот транзисторов КТ315, К3102, КТ3107 и других еще хватает повсеместно.

Книга «Юный радиолюбитель» содержит очень много полезной информации которая не устаревает, поскольку эта информация — это база радиоэлектроники и электротехники. Это пожалуй одна из лучших книг для начинающих радиолюбителей, которая стоит в ряду с такими книгами, как например от Рудольфа Свореня — «Электроника (шаг за шагом)».

Кому-то может показаться что я скучаю за прошедшими временами… нет, не скучаю! Сейчас другое время и другие возможности. Прошлое — это есть знания и опыт, которые помогают нам более уверенно шагать по современным жизненным дорогам.

Ценить и помнить прошлое, а жить сегодняшним днем! То что человек делает сейчас — оно уникально и навсегда оставит след в истории, изменит будущее для него самого и для всего человечества!

О покупке и схеме сборки конструктора FM радиоприемника

Сабж бывает 4-х видов
1. Цвет корпуса белый/черный
2. Жидкокристаллический экран готовый/паять самому

Мне магазин прислал вариант паять ЖКИ/черный корпус

Все для сборки помещается в корпус + лист А4 с инструкцией на китайском


Инструкция:


Печатная плата — односторонняя:

Схема (с сайта магазина)

На сайте магазина есть подробная инструкция по сборке. Будем следовать ей.
Для более лучшей пайки деталей рекомендую покрыть плату со стороны дорожек флюсом спирт+канифоль.
Сначала устанавливаем пассивные элементы (резисторы и неполярные конденсаторы) и запаиваем:

Устанавливаем катушки индуктивности (см на количество витков). Катушка на 5.5 витков устанавливается около переменного конденсатора. Электролитические конденсаторы.

Конденсатор настройки радиостанции — внимательно устанавливаем — на пазы обращаем внимание:

Устанавливаем микросхемы, транзисторы, регуляторы, кнопки и прочее:

Собрали основную плату приемника. У меня сборка заняла полтора часа. Моем ее от флюса.
Теперь собираем ЖКИ. В моем варианте его нужно собирать. Продают и вариант конструктора с собранным индикатором.
Устанавливаем дискретные элементы:

Теперь нужно запаять ЭТО:

Припаял. Помыл. Прозвонил дорожки на предмет соплей, КЗ, непропая. Есть косяки? Повторяем пока не получиться. Паял ее часа полтора. Если кто-то знает более быстрый способ пайки таких вещей — подскажите. Фото не очень вышло.

Отдираем защитную пленку, и приклеиваем экран. Потом отдираем защитную бумагу на контактах для подсоединения экрана. Проглаживает такой штукой:

Вот так получилось — сорри за качество:

Устанавливаем на капельке прозрачного клея кнопки.

Подключаем антенну, питание, экран и подаем напряжение 3 В с блока питания.

Если не включать питание на плате, то показывается время. Это хорошо. Значит припаяли чип и экран более-менее правильно.
Включили питание. Если все собранно нормально — то радио начинает играть радиостанцию. На экране показывается частота станции.

Закрепляем все в корпусе. Динамик закрепляем термоклеем.

Перед закрытием задней крышки можно подстроить макс частоту, на которой работает радио.
Как написано в инструкции.

Как мин.частоту настроить — я не понял.
Собрал — вот так получилось.

Вместе с серьезным радиоприемником:

Детали положили в набор с запасом:

Выводы
1. Достаточно интересный конструктор. Народ активно его покупает. Отзывы пишут, обзоры — см страницу товара. И стоит всего около 10 долларов. Приведено устройство основной микросхемы. Что тоже полезно. Правда с точки зрения обучения лучше собрать приемник на дискретных элементах. Но для УКВ диапазона на рассыпных элементах собрать приемник сложно, а приемники прямого усиления/детекторные — увы на ДВ/СВ радиостанций не осталось.
2. Мне самым интересным моментом была сборка ЖКИ индексатора. При покупке учитывайте этот момент. Не всем по силам может быть. Эмоции положительные, когда подал питание и все получилось с пайкой ЖКИ!
3. Питание конструктора — две батарейки АА. Как батарейки садятся — ЖКИ экран начинает гореть тускло. Сохраняет работу до напряжения питания 1.7В. Тут и потребление приемника на макс громкости.

4. Нет подсветки экрана.
5. Часы-будильник и радиоприемник — это два отдельных устройства. Нормально настроить будильник мне не удалось. Да ладно. Радио/часы работают и то хорошо.
6. Играет не громко. Громкости на комнату хватает.
7. Крутить ручки настройки радиостанции нужно аккуратно.
8. Это моно радиоприемник. Стереосигнала нет.
9. Можно диапазон приема сигнала покрутить.
10. Качество радиоприема — более менее нормальное. Конечно не такое, как у Tecsun-а или Hi-Fi стерео-тюнеров, но лучше простых копеечных приемников. Так что результат — не просто игрушка, а все таки вещь.
11. Отлично реагирует на сигнал сотового телефона. Метра за три заметна работа телефона.
12. Кнопки управления — очень неудачные. И с точки зрения монтажа и использования. Установили бы микрокнопки — было бы сильно лучше.
13. Выдвижная антенна не вращается. Только поднимается-опускается. Вытаскивается туда-сюда.
14. Не понятно, сколько питания на батарейке осталось.
15. Доступная цена. Вместе с корпусом! Монтаж на печатную плату и нету дросселей/трансформаторов на ферритовых кольцах! О чем это я? 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обзор интернет-радиоприемника Wolna-2 в стиле ретро

Интернет-радиоприемники — новый для нас класс устройств, ранее их тестирования не проводились. И начать было приятно с российского продукта, который наши читатели упоминали в комментариях к другим обзорам. Производится приемник силами компании его разработчика — Михаила Русецкого. Но конечно же, используемые компоненты создаются не самостоятельно и далеко не в России. Да и корпус тоже… Об этом мы еще поговорим. В любом случае, хоть идея отечественная — уже хорошо. Не говоря уж о том, что организовать мелкосерийное производство, наладить дистрибуцию, разрабатывать и поддерживать ПО — задачи крайне непростые.

Очевидно, что устройство нацелено на довольно узкую целевую группу. Слушать интернет-радио можно с помощью смартфона, ПК, ноутбука… Да и многие Hi-Fi-компоненты — от медиаплееров до ресиверов — его тоже поддерживают. Тем не менее, спрос на компактные и автономные устройства, способные воспроизводить потоковое вещание, несомненно есть — те же люди, которые предпочитали небольшие FM-приемники, потихоньку переключаются на более «продвинутые» решения.

Технические характеристики

Заявленная выходная мощность	2×5 Вт
Частотный диапазон	40 Гц — 16 кГц
Размеры динамиков	∅50 мм
Wi-Fi	802. 11b/g/n, только 2,4 ГГц
Потоки	Поддержка потоков M3U и PLS, длина адреса до 96 символов, редирект ссылок
Источник питания	литий-ионный аккумулятор 1500 мА·ч
Выходы	линейный, миниджек 3,5 мм
Размеры	150×80×70 мм
Вес	650 г
Дополнительно	часы, веб-интерфейс
Розничные предложения

Упаковка и комплектация

Поставляется приемник в незатейливой картонной коробке, на одном из торцов которой размещена наклейка с называнием модели. Внутри все дополнительно защищено воздушно-пузырьковой пленкой, за сохранность при перевозке можно не переживать. В качестве подарочной такая упаковка, конечно, не подойдет. Но свою основную функцию выполняет исправно.

В комплект входят сам приемник, блок питания и кабель для зарядки длиной 70 см, о котором мы еще поговорим.

В качестве блока питания выбрана бюджетная, но довольно добротно сделанная серийная модель. Основные параметры можно найти на основании вилки.

Внешний вид и конструкция

В прослушивании радио с помощью небольших переносных приемников есть такой своеобразный дух ретро и «теплых ламповых» времен, что нашло свое отражение в дизайне Wolna-2. Вариантов цветового оформления два: дуб и красное дерево. У нас на тестировании был первый.

Некоторые пользователи ругают приемник за открытые динамики и слишком крупные регуляторы сверху. Первое действительно имеет под собой некоторые основания — динамики портативного устройства неплохо бы и защитить. Ну а второе — дело вкуса, конечно. В целом все выглядит очень симпатично. Вот только… В общем, смотрим на скриншот ниже.

Да-да, корпус не уникальный. Более того, в нем производится какая-то сравнительно недорогая Bluetooth-колонка. Плохо ли это? На самом деле, нет. Разработка и производство корпуса своими силами сделали бы приемник дороже. А смысла в этой самой уникальности было бы не очень много. Бросим беглый взгляд на боковые поверхности корпуса — на них нет ничего особенно интересного.

На верхней панели расположены два регулятора. Левый отвечает за переключение станций и еще ряд функций, правый — за настройку уровня громкости. В центре расположен небольшой дисплей, отображающий название станции, статус подключения к сети, часы и уровень заряда аккумулятора — о нем мы еще поговорим подробно.

На передней панели размещено два открытых динамика. Расстояние между ними крайне невелико — всего 7,5 см от центра одного до центра другого. Однако работают они в стереорежиме, что даже дает некоторый эффект — вернемся к этому в соответствующей главе.

Благодаря окрашенной в золотистый цвет мембране и глянцевому колпачку выглядят они весьма интересно и добавляют дизайну устройства своеобразную «изюминку».

Судя по маркировке, сопротивление динамиков — 4 Ома, максимальная мощность — 5 Вт. Диаметр небольшой — всего 50 мм, но и устройство компактное.

На дно наклеены резиновые ножки. Наклеены чуть-чуть неровно, наш внутренний перфекционист негодует. Но на работу приемника это никак не влияет, конечно.

На задней стороне корпуса расположены разъем миниджек 3,5 мм для подключения внешней акустики, а также разъем питания… И вот зачем нужно было использовать DC 5 мм, не очень ясно. Смотрится он, конечно, хорошо. Но только кто его там на задней стенке будет рассматривать… А даже какой-нибудь Micro-USB был бы намного универсальнее. Ну а уж если USB-C — так и вообще было бы отлично.

Ну и немного про внутренности. В ходе разборки выяснилось, что «отделка под дерево» реализована с помощью самоклеящейся пленки, но это вполне понятно и неудивительно — про корпус мы уже говорили выше.

Разработчик не раз сам рассказывал о том, что у приемника «под капотом», но мы решили еще раз полюбопытствовать. «Сердцем» устройства служит микроконтроллер ESP32. Правее видна плата усилителя на базе PAM8403. В документации к которой, кстати, указана мощность 3 Вт (4 Ом). А в спецификациях приемника — 5 Вт. Видимо, исходя из максимальных возможностей динамиков. Нюанс забавный, но не более того — в данном случае вряд ли кто-то будет слушать устройство в режиме «все ручки вправо» и требовать от него слишком многого.

Модуль с аудиодекодером VS1053 подпаян снизу и не виден без полной разборки. В общем, перед нами хороший такой проект на Arduino. Если верить комментариям разработчика к многочисленным обсуждениям Wolna-2, в первой версии приемника плата полностью производилась самостоятельно. Но подорожание доллара вынудило его искать более дешевые и простые решения — иначе готовое устройство стоило бы намного больше той суммы, которую готовы заплатить потенциальные покупатели. В такое объяснение вполне легко поверить. Кстати, Wolna-1 даже сейчас стоит чуть дороже Wolna-2.

Заглянув внутрь корпуса, обнаруживаем там аккумулятор — элемент 18650 на 1500 мА·ч, вклеенный в один из углов. И вот, конечно, было бы неплохо иметь возможность его замены… Но это обернется доработкой серийно выпускаемого корпуса, что в итоге приведет к удорожанию приемника. Ну и, надо сказать, что при желании поменять его не так-то и сложно.

Подключение и настройка

Сам смысл обладания интернет-радиоприемником состоит в том, что процесс прослушивания становится максимально простым — повернул ручку, начал слушать. Но на этапе первоначальной настройки придется потратить чуть-чуть времени и разобраться в том, как это происходит. После включения на индикаторе появляется надпись «Подключение Wi-Fi», если приемник находит «знакомую» сеть — сразу подключается к ней и начинает играть последнюю выбранную станцию.

А вот если нет — отображает список всех доступных сетей. Выбираем требуемую с помощью вращения ручки настройки, расположенной в левой части панели управления. Ну и раз уж мы смотрим на экран — сразу отметим, что в правом верхнем углу отображается уровень заряда батареи. Значок молнии появляется, если подключен блок питания.

Для подтверждения выбора нужно нажать на ручку настройки. Нажимается она легко и приятно, клик отчетливый. Далее вращением той же ручки нам нужно ввести пароль: выбираем нужную букву, нажимаем — и так до победного конца. Удаляются символы одновременным нажатием и вращением. Неудобно, но один раз можно и потерпеть. Даже если пароль сети когда-то и сменится, то это все равно будет единичный случай.

Если все сделано верно, приемник переходит к воспроизведению последней выбранной станции. Вращением регулятора слева можно переключаться между станциями, добавленными в список избранного.

Нажатие ручки слева приводит нас в меню. Первая же строка в нем позволяет просмотреть список избранных станций, доступных для пролистывания в режиме прослушивания.

Следующий пункт меню ведет в список всех станций, которые предустановлены производителем. Их порядка сотни — большинству пользователей хватит с лихвой.

Если выбрать один из пунктов вращением регулятора, а потом нажимать на него в течение 3 секунд — станция добавляется в список избранного. Об этом извещает появление «звездочки» в строке рядом с часами.

Добавлять свои станции тоже возможно, они появляются в отдельном списке «Мои станции» и также могут быть добавлены в избранное. Список от производителя периодически обновляется — скачать свежий тоже можно из меню, выбрав соответствующий раздел.

Добавить свою станцию можно прямо через интерфейс приемника, выбрав в меню строку «Новая». Но адрес потока придется вводить также, как пароль чуть выше — вращением ручки, что просто крайне неудобно. К счастью, делать этого и не нужно — об этом чуть ниже.

В нижней части меню находится еще несколько разделов. Настройка часов позволяет выбрать часовой пояс и сервер для обновления времени. Пункт «Назад», соответственно, позволяет выйти из меню. Также движение на одну пункт меню назад осуществляется нажатием и вращением левого регулятора.

В меню эквалайзера можно настроить уровень высоких или низких частот. Эффективность у него не запредельная, но разница ощутима. О звуке мы еще подробно поговорим.

Веб-интерфейс

При включении приемник на несколько секунд показывает IP-адрес. Если набрать его в браузере, находясь в той же сети, открывается веб-интерфейс, который позволяет управлять Wolna-2 намного проще и эффективней. Сразу оговоримся, что мы использовали его в браузере на ПК, но ничто не мешает открыть ту же страницу на смартфоне и использовать его как пульт дистанционного управления — собственно, это одно из основных его предназначений.

Интерфейс простенький, но авторы обещают его дорабатывать. Написание слова «веб-интерфейс» причиняет страдания, а в остальном — все вполне пригодно к использованию. Сверху находится переключатель станций из списка избранного, под ним — регулятор громкости. Он вполне корректно работает, но есть один немаловажный нюанс: изменение громкости с помощью веб-интерфейса и регулятора на верхней панели происходит раздельно. Соответственно, если максимальная громкость ограничена на устройстве, удаленно поднять ее выше заданного значения не получится.

Ниже мы видим таблицу добавленных пользователем станций, которую можно вполне удобно редактировать: менять названия и адреса потоков, добавлять в избранное и так далее. И вот так однозначно удобнее, чем через меню самого Wolna-2.

Дальше идет список станций, который «подтягивается» с сервера производителя и регулярно обновляется. Там возможностей поменьше — можно запустить проигрывание либо добавить радиостанцию в список избранного. Ну и, наконец, ниже расположен онлайн-каталог, который на момент нашего визита был пуст. Ничего страшного в этом нет — так называемые «серверные станции» с лихвой закроют потребности большинства пользователей.

В общем, самое необходимое есть, но явно есть куда развиваться, в частности — неплохо бы доработать дизайн, разобраться с онлайн-каталогом… Но это, как говорится, дело наживное — будем надеяться, энтузиазма разработчиков хватит на то, чтобы полностью довести интерфейс до ума.

Эксплуатация

О том, как происходит эксплуатация устройства, мы уже начали говорить выше. Осталось упомянуть всего пару моментов. Начнем, пожалуй, с компактности — радио вполне можно носить за собой по дому, а при желании — и взять с собой в поездку. Правда смысла в этом будет немного, все-таки оно рассчитано на работу в домашней сети Wi-Fi. В принципе, ничего не мешает «раздать» интернет с помощью точки доступа в смартфоне, но раз уж в руках появился смартфон — проще воспользоваться для воспроизведения потока им, а для улучшения качества звучания использовать какую-нибудь Bluetooth-акустику.

Как уже упоминалось выше, динамики открытые и слабо защищены от внешних воздействий — это надо иметь в виду. Но совсем сильно беспокоиться не стоит, при более-менее аккуратном использовании ничего страшного с ними не случится. Конечно, было бы очень приятно увидеть в приемнике решетки динамиков, водозащиту, сменный аккумулятор… Но это уже будет совсем другое устройство. Которое, может быть, когда-нибудь и появится в ассортименте производителя.

Кстати, об аккумуляторе. Он имеет емкость 1500 мА·ч и, по заявлению производителя, способен обеспечить порядка 3 часов работы на средней громкости. Примерно так оно и есть: у нас в ходе тестирования на уровне громкости чуть выше среднего приемник трижды проработал около 3 часов 15 минут. Стоило немного убавить громкость, как автономность тут же увеличилась примерно до 4 часов. И да, это не очень много… Но все-таки устройство больше рассчитано на стационарную работу: поставили, включили, слушаем. Так что ничего не мешает держать его подключенным к розетке, а в случае необходимости временно забрать его в другое место, имеющихся 3 часов автономности должно вполне хватать.

Для обеспечения лучшего качества звучания можно подключать к приемнику внешнюю акустику. Если ваш усилитель и плеер не поддерживают воспроизведение интернет-радио, Wolna-2 — вполне интересный способ обеспечить себе эту возможность. Качество сигнала на выходе вполне приличное, если учесть, что большинство потоков радиостанций — это MP3 с битрейтом 128 кбит/с.

К стабильности работы за несколько дней использования особых нареканий не возникло. Несколько раз приемник довольно долго запускал воспроизведение очередной станции, но тут вопросы могут быть не только к нему, но и к используемой сети Wi-Fi. Пару тройку раз мы столкнулись с «заиканием» звука, ну и один раз устройство вдруг резко перезагрузилось. В остальном же без происшествий.

Чего действительно не хватает, так это будильника и возможности отключения по таймеру. Причем эти функции вполне можно добавить без особых затрат — просто обновлением прошивки. Вместе с остальными пользователями приемника будем ждать, когда это произойдет.

Звук и измерения АЧХ

Ожидать какого-то особенно качественного звучания от устройства с парой небольших динамиков, конечно, не стоит. Звучит приемник ровно так, как ожидаешь от неплохой компактной акустики — практически полное отсутствие низкочастотного диапазона, более-менее проработанная середина… Из особенностей можно отметить лишь слегка «крикливый» высокочастотный диапазон, который в целом впечатление совсем не портит. Звук стереофонический, но расстояние между динамиками крайне невелико. Однако если слушатель находится близко, а приемник размещен прямо напротив — небольшой стереоэффект ощущается.

Графики АЧХ в данном случае интересны лишь как иллюстрация и доказательство того, что в звучании нет никаких заметных дефектов. Вот только никаких входов у Wolna-2 нет, подать на него свип-тон стандартными средствами оказалось невозможно — он умеет воспроизводить только интернет-радио. «Тогда мы построим свою радиостанцию…» — подумали мы. И воспользовались одним из многочисленных онлайн-сервисов для этого. После чего добавили поток в веб-интерфейсе и получили возможность воспроизвести-таки сигнал для измерений на приемнике.

Естественно, в сигнал в ходе передачи были внесены искажения, да и вообще вся эта история больше носила спортивный характер, чем исследовательский. Тем не менее, получившийся график покажем — просто как ориентир и памятник нашей настойчивости.

Встроенный эквалайзер помогает чуть подстроить звук под себя. «Вытянуть» отсутствующий НЧ-диапазон ему, конечно, не по силам. Но можно, например, чуть прибрать высокие частоты и получить более комфортное звучание. Хотя, конечно, тут исключительно дело вкуса — в любом случае, поэкспериментировать стоит.

Итоги

Как уже отмечалось, устройство довольно специфичное и рассчитано на не самую большую аудиторию. Если вам нужно включать интернет-радио одним движением, слушать его в «фоновом режиме» где-нибудь на кухне, то приемник Wolna-2 — хороший способ это делать. Еще раз заметим, что к нему можно добавить внешнюю акустику и получить звук поинтереснее. Кстати, раньше автор приемника предлагал отдельно модули для встраивания в различные устройства, но пока перестал этим заниматься.

Конечно, как мы увидели выше, собран приемник из доступных компонентов, корпус вместе с динамиками «позаимствован» у массово выпускаемой портативной акустики… Тем не менее, разработать проект, запустить мелкосерийную сборку, наладить дистрибуцию — это огромный труд, за который разработчика Wolna-2 можно только похвалить. Несмотря на некоторое ощущение «сделанности на коленке», устройство получилось весьма интересным. Доработка прошивки и веб-интерфейса способны сделать его еще лучше — надеемся, автор не бросит эту затею и будет развивать проект дальше.

1925-1930 : первый радиоприемник, сделанный в Японии | Sharp Corporation

Возрождение с помощью радиоприемника

Новый запуск в Осаке

После Великого землетрясения Канто основателю компании Sharp не удалось заново построить завод по производству механических карандашей Ever-Sharp, но с помощью трех сотрудников он заново построил свою жизнь и свою компанию. Для этого он переехал в Осаку.

В сентябре 1924 года он возобновил производство металлических письменных принадлежностей и учредил компанию Hayakawa Metal Works в Ниситанабэ, Осака, где теперь располагается штаб-квартира Sharp.

Предвидение эпохи радио

Посетив магазин часов Ишихара в самом оживленном торговом районе Осаки, Токудзи Хаякава приобрел детекторный радиоприемник. Он был только что привезен из США и воплощал в себе самые последние технологии в новой тогда области беспроводной передачи данных.

И хотя радиоприемники уже использовались за рубежом, а радиовещание в Японии должно было начаться в 1925 году, в стране не было произведено ни одного радиоприемника. Токудзи Хаякава чувствовал, что скоро начнется эпоха радио, поэтому неразделимо связывал успехи своего дела с будущим радио.

Первые попытки сборки радиоприемника

Имея минимальные знания о принципах радиосвязи и даже электричества, Токудзи Хаякава и его сотрудники начали пытаться собрать радиоприемники. Так как в то время радиостанции не работали, тестовые передачи сигналов проводились поэтапно с помощью ручного ключа Морзе. При каждом успешном приеме сигнала воздух переполняли восторженные возгласы.

Первая успешная радиопередача

Благодаря этим усилиям первый японский детекторный радиоприемник был собран в апреле 1925 года. 1 июня радиостанция JOBK [теперь корпорация NHK (Japan Broadcasting Corporation) Osaka] впервые в Японии успешно передала радиосигнал с тестовой станции, расположенной в знаменитом универмаге Мицукоши. Когда впервые удалось поймать чистый голос, участники группы разработки бросились в объятия друг другу.

Серийное производство первых японских радиоприемников

Серийное производство первого в Японии детекторного радиоприемника началось незамедлительно. Темпы производства не должны были отставать от спроса.

Во главе бума радиоустройств

Легко, как продавать себе развлечения

В 1920 году в США, когда началось радиовещание, результаты текущих президентских выборов впервые в истории были объявлены по радио, и население узнало о них раньше, чем из газет. В Японии эффект радиотрансляции новостей был ошеломительным. Детекторные радиоприемники распродавались моментально, как только поступали в продажу.

Первый детекторный радиоприемник стоил 3,50 иен, и ежемесячно требовалось платить лицензионный сбор в размере 1 иены. В 1925 году было зарегистрировано 5455 домохозяйств с радиоприемниками. Через три года число держателей лицензий NHK на радиосвязь превысило 500 000 человек. Интуиция Токудзи Хаякавы не подвела его: наступила революция радио.

По имени «Sharp»

Сначала радиоприемники компании прозвали просто «радиоприемниками на кристаллах», но позднее они были переименованы в «радиоприемники Sharp.» Так как спрос превышал предложение, было разработано четыре типа радиоприемников, включая высококлассную модель ценой 7,50 иен. Объем производства превысил 10 000 штук в месяц. Компания Sharp незамедлительно стала известной по всей стране как пионер эпохи радиовещания.

Начало экспорта запчастей для радиоприемников

Благодаря успеху, пришедшему вместе с бумом радиосвязи, Токудзи Хаякава открыл в июле 1925 года корпоративный офис Уцубо в Осаке в качестве первой торговой площадки.

В 1926 году радиоприемник компании получил название «Sharp Dyne.» Другой офис продаж был открыт в Токио, и начался экспорт запчастей для радиоприемников в Китай, Юго-Восточную Азию, Индию, Южную Америку и другие страны. Чтобы стимулировать продажи в Китае, Токудзи Хаякава организовал ярмарки-продажи радиотоваров по всей стране и одну в Шанхае.

Радиоприемник с электронно-лучевой трубкой для сети переменного тока

В 1928 году в продажу поступили новые радиоприемники с электронно-лучевыми трубками для сетей переменного тока, заменив собой детекторные радиоприемники. Каждый год по мере разработки новых товаров компания увеличивала площади своих предприятий и совершенствовала производственные мощности, благодаря чему название «Sharp» стало известно в каждом доме. В Японии люди уверены в том, что «Sharp — это радио.»

Как собрать FM-радиоприемник на лампах своими руками

Раньше, когда компьютеры были громоздкими, прототипы первых транзисторов еще не покинули стены исследовательских лабораторий Bell Labs, а про формат МР3 никто не слышал, аудиофилы находились в своем аналоговом раю, получая удовольствие от теплой ламповой музыкы из радиоприемников и виниловых проигрывателей. В этой статье я покажу, как собрать FM-радиоприемник на лампах.

Как и любые другие виды данных, звук сейчас хранится как правило в цифровом виде. Разумеется, качество звука на выходе очень зависит от характеристик конкретного устройства — используемого ЦАП (цифро-аналогового преобразователя) и ОУ (операционного усилителя). Но в целом от дискретности и квантования сигнала уже никуда не деться.

Здесь, конечно, можно вспомнить про кассеты, винил и проигрыватели — «вертушки». У них есть свои ценители, и даже сегодня достать экземпляры такой техники в хорошем состоянии не составляет большого труда. Но собрать нечто похожее «на коленке» уже не получится: тут нужна достаточно сложная механика. Что делать в такой ситуации?

Выход есть! Сигнал можно взять из радиоэфира. Тем более раньше это было совсем тривиально: открываешь книжку для радиолюбителей и собираешь себе ДВ/СВ-приемник 1V1 или 1V2 — схемы там очень простые. И уже через несколько часов можно слушать любимое радио «Маньяк».

Приемники прямого усиления классифицируются по количеству каскадов усиления до и после детектора. Таким образом, 1V1 означает, что приемник содержит один каскад УВЧ (усилитель высокой частоты), детектор и один каскад УНЧ (усилителя низкой частоты). Подробнее смотри на страницах Википедии.

Но это было раньше, а с 2014 года вещание в ДВ- и СВ-диапазоне на территории России было прекращено полностью (эфир зашумлен, да и нерентабельно). Впрочем, справедливости ради можно отметить, что высококачественного звука на длинных и средних волнах никогда и не было. Это объясняется узкой полосой вещания (около 10 кГц), а ее ширина напрямую связана с шириной диапазона передаваемого звукового сигнала. Таким образом, наши запросы удовлетворит только FM-диапазон.

Тут дела обстоят несколько сложнее, так как приемники прямого усиления уже неэффективны. Хотя, конечно, их тоже иногда собирают, но это скорее экзотика. Более-менее приемлемых результатов можно добиться, только собрав сверхрегенератор. У сверхрегенеративного приемника, пожалуй, лучшее соотношение простоты конструкции и эффективности. Буквально из десятка деталей можно собрать работающую схему. Однако качество звучания оставляет желать лучшего, и вот с этим практически ничего не поделать.

РЕКОМЕНДУЕМ:
Перехват и анализ радиосигнала

Иными словами, чтобы добиться хороших результатов, мы вынуждены остановить свой выбор на супергетеродине. Современный FM-приемник можно реализовать на одной микросхеме RDA5807, содержащей в себе полный тракт супергетеродина с цифровым управлением. Она поддерживает стерео и RDS, но об этом как-нибудь в другой раз.

Наиболее прост в реализации супергетеродин с низкой промежуточной частотой и частотно-импульсным детектором. Такой приемник может содержать лишь одну перестраиваемую цепь, что очень упрощает конструкцию. Разберем принцип его работы подробнее.

Супергетеродин

Супергетеродинный приемник, в отличие от приемника прямого усиления, предполагает преобразование принимаемого сигнала в промежуточную частоту, на которой выполняется селекция. Такое решение позволяет сократить количество перестраиваемых элементов, что значительно облегчает задачу.

Блок-схема типичного гетеродинного приемника

На схеме хорошо видно, что принимаемый сигнал усиливается и поступает в смеситель, туда же подается выход с гетеродина (вспомогательного генератора). В результате сигнал смесителя содержит биения, частота которых равна разности принимаемого сигнала и сигнала гетеродина. Из смесителя поток попадает в полосовой фильтр, который выделяет сигнал промежуточной частоты.

Именно в этом месте выполняется селекция. Далее промежуточная частота усиливается и поступает в детектор, выделяющий аудиосигнал. Последний преобразовывается УНЧ и подается на динамик или наушники. Схема в целом достаточно сложная, но зато она выигрывает с точки зрения стабильности работы.

Можно ли в этой схеме что-нибудь упростить? Да, можно! Если сделать промежуточную частоту достаточно низкой (~200 кГц), то полосовой фильтр можно заменить фильтром низких частот, что существенно упрощает конструкцию (собственно, так работает микросхема К174ХА34). А еще упростить схему можно? Конечно! Можно совместить смеситель с гетеродином, подобные приемники еще называют автодинами.

Подробнее прочитать про принцип работы супергетеродинного приемника можно в Википедии.

Частотно-импульсный детектор

Теперь остановимся подробнее на детекторе. Из его названия следует, что частотная модуляция подразумевает изменение частоты несущего сигнала под действием модулирующего сигнала. Продемонстрировать это можно следующим графиком.

Суть частотной модуляции

Для обратной процедуры, то есть выделения аудиосигнала, и используется ЧМ-детектор. Существует много видов частотных детекторов, но особняком среди них стоит так называемый счетный детектор.

Принцип работы счетного детектора достаточно прост для понимания. Частотно-модулированный сигнал пропускают через ограничитель, получая на выходе меандр переменной частоты. После этого по восходящему или нисходящему сигналу генерируют импульс постоянной ширины. Таким образом, из сигнала переменной частоты мы получили импульсы с изменяющимся периодом следования, а так как ширина импульсов постоянна, то коэффициент заполнения тоже меняется. То есть мы получили ШИМ-сигнал. Полученный ШИМ-сигнал интегрируют, что дает на выходе аудиосигнал.

В общем, частотно-импульсный детектор работает точно так же, как ЦАП, на ШИМ-генераторе. Однако у такого детектора есть некоторые ограничения, и это прежде всего частота входного сигнала, которая должна быть ниже 1 МГц (при условии, что отклонение частоты составляет 50 кГц, характерное для широкополосной FM-модуляции), так как на больших частотах начинает падать эффективность детектора. Впрочем, в нашем случае это, наоборот, преимущество.

Есть замечательное видео, где разбирается работа счетного детектора с осциллограммами.

Интересно отметить, что в отечественной радиолюбительской литературе данный детектор упоминается редко, а ламповых конструкций в рунете и вовсе не сыскать, тогда как в Европе и Австралии эти схемы достаточно популярны. Например, одним из самых известных приемников с частотно-импульсным детектором был Sinclair Micro FM. Да, это тот самый Синклер, который разработал ZX Spectrum.

Принципиальная схема

Итак, приступим к сборке такого девайса. В качестве исходной точки возьмем вот эту конструкцию.

Схема приемника радиоприемника на лампах

Начнем с ламп. Очевидно, что в Австралии, где была разработана исходная схема, доступны немного другие лампы, поэтому адаптируем набор деталей под то, что есть у меня в наличии. Так, на входе стоит 6BL8, а это полный аналог нашей 6Ф1П, которая всегда применялась для УРЧ и конвертеров.

В анодных цепях радиоламп используется высокое напряжение, опасное для жизни и здоровья! Если у тебя нет достаточного опыта работы с высоковольтными схемами, категорически не рекомендуется повторять все описанное ниже на практике, по крайней мере без помощи опытного специалиста.

От ламп 6AU6, аналога 6Ж4П, я также отказался и сначала хотел собрать УПЧ на триодах, например 6Н1П или 6Н23П. Однако, поскольку усиление триодного каскада ниже, в усилителе на триодах нужно больше каскадов, а это может привести к самовозбуждению. Тем не менее некоторые радиолюбители успешно делали триодные УПЧ.

Остановив свой выбор на пентодах, я хотел применить пентод 6Ж1П, но у меня не нашлось необходимого количества соответствующих панелек, поэтому я решил использовать неведомо откуда взявшиеся у меня E83F (отечественных аналогов нет). Ограничитель собран на той же E83F. В детекторе использован отечественный аналог 6AL5 6Х2П — это детекторный двойной диод. В усилитель звуковой частоты вместо 6BM8 (наш аналог 6Ф3П) я использовал 6Ф5П, схему тоже немного изменил, взяв одну из описанных в интернете, благо ламповых УЗЧ существует великое множество. В итоге схема получилась такая.

Адаптированная и переработанная схема радиоприемника на лампах

Рассмотрим появившиеся в моей схеме изменения и дополнения подробнее.

УВЧ и смеситель

Отличий здесь не так много: просто поставим в цепь накала два дросселя, «холодные» концы которых заземлим через блокировочные конденсаторы. Кроме того, добавим блокировочный конденсатор на анод пентодной части.

Эти изменения делают схему гораздо менее капризной. Кроме того, добавим АРУ (автоматическая регулировка усиления) во входной каскад. Впрочем, каких-то изменений от добавления АРУ я не заметил, но с АРУ лучше, чем без него. Управлять усилением можно, подавая отрицательное напряжение на сетку триода УВЧ.

УПЧ

Здесь изменения более существенные. Поскольку я использовал совершенно другую лампу, необходимо было пересчитать номиналы всех резисторов. Впрочем, если не выбирать режим лампы, а использовать рекомендованный, то рассчитать номиналы достаточно легко. Итак, рассмотрим типичный усилительный каскад на пентоде.

Усилительный каскад на пентоде с общим катодом

Нам необходимо рассчитать значения Ra, Rk и Rg2, так как именно они определяют режим работы лампы, номиналы прочих элементов можно не трогать. В этих нехитрых расчетах нам поможет закон Ома: I = U/R. Из даташита на E83F мы видим, что рекомендованы следующие параметры:

• напряжение анода 210 В;
• ток анода 10 мА;
• ток второй сетки 2 мА;
• напряжение второй сетки 120 В;
• резистор в цепи катода 165 Ом;
• крутизна при указанных параметрах 10 мА/В.

Получается, что на катоде должно быть (Ia + Ig2) * Rk = 0,012 * 165 = 1,98 В, то есть около двух вольт. Под рукой были резисторы на 220 Ом, их я и поставил вместо рекомендованных 165 Ом. Теперь рассчитаем резистор в цепи второй сетки. Мы планируем питать УПЧ от напряжения примерно 220 В, то есть на резисторе должно быть падение напряжения U – Ug2 = 220 – 120 = 100 В при токе 2 мА. Таким образом, требуемое сопротивление Rg2 = (U – Ug2)/Ig2 = 100/0,002 = 50 000 = 50 К.

Рассчитаем сопротивление резистора в анодной цепи, зная, что коэффициент усиления пентодного каскада примерно равен Ra * S. Имеет смысл взять сопротивление побольше, однако опускать напряжение на аноде ниже 80 В не стоит, поэтому заложим анодное напряжение 120 В с запасом. Тогда Ra = (Uпит – Ua)/Ia = (220 – 120)/0,01 = 10 000 = 10 К. Под рукой оказались одноваттные резисторы на 8,2 К, их я и поставил. Здесь нужно использовать минимум одноваттные резисторы, так как на них будет рассеиваться 0,82 Вт. Теплый ламповый звук, однако!

Это, конечно, упрощенный способ расчета пентодного каскада, но он вполне рабочий. Таким же образом можно легко пересчитать номиналы под другой пентод. В УПЧ нет никаких строгих требований к характеристикам, а линейность и вовсе не важна, так что подойдет любой маломощный пентод.

Со схемами каскадов мы разобрались, теперь вернемся к общей схеме УПЧ. Строить трехкаскадный УПЧ для приемника, работающего в крупном мегаполисе, нет никакого смысла. Кроме того, добавление каждого нового каскада повышает риск самовозбуждения. Эксперименты показали, что двух каскадов вполне хватает и они выдают достаточный сигнал для работы ограничителя.

РЕКОМЕНДУЕМ:
Как из видеоадаптера сделать SDR-передатчик

Примерный расчет показывает, что усиление двухкаскадного УПЧ будет 82 * 82 = 6724, а реальное усиление, как будет продемонстрировано далее, заметно ниже, но и этого вполне достаточно. Более того, для приема мощных станций достаточно и одного каскада. Так, при уверенном приеме на сетку второго каскада поступает сигнал до одного вольта!

Между смесителем и УПЧ я установил фильтр низкой частоты (ФНЧ) с частотой среза около 150 кГц, это позволяет поднять селективность по соседнему каналу, в упомянутой выше статье фильтра не было. В качестве фильтра работала ограниченная полоса пропускания УПЧ. Дополнительный фильтр повышает селективность приемника, что актуально при большом количестве близкорасположенных мощных станций.

Ограничитель и счетный детектор

Последний каскад УПЧ — ограничитель, от первых двух его отличает пониженное напряжение питания и малое напряжение смещения на управляющей сетке 1 В. Из-за такого режима и достаточно сильного сигнала, приходящего на вход (до нескольких вольт), каскад работает практически в ключевом режиме с сеточным током. Наличие последнего нам удобно как источник отрицательного напряжения, пропорционального величине сигнала, которое используется для индикатора настройки и АРУ.

То есть при наличии сеточного тока происходит отсечка положительных полуволн сигнала и с сетки можно снять отрицательное напряжение. А ключевой режим дает практически меандр на выходе с амплитудой примерно 70 В. Ограничитель, помимо прочего, позволяет подавить паразитную амплитудную модуляцию, что положительно сказывается на качестве звучания.

Затем следует формирователь импульсов. Он состоит из конденсатора и двух диодов. Через один диод конденсатор заряжается, а через второй идет разряд на резистор. Так как емкость конденсатора мала, то за время одного импульса конденсатор успевает полностью зарядиться (восходящий фронт), а затем полностью разрядиться (нисходящий фронт). За счет этого и достигается формирование импульсов примерно одинаковой длительности. Форма этих импульсов, конечно, далека от меандра и больше похожа на пилу, которую я завсегда смогу отличить от сойки, когда ветер южный, а погода — ясная.

Если усложнить схему, можно получить импульсы более приглядной формы, но профит от этого небольшой. Далее эти импульсы поступают на RS ФНЧ, похожий на тот, что был на выходе смесителя, только у этого фильтра частота среза ниже. И на его выходе мы имеем желанный аудиосигнал, а остаточные пульсации с частотой ПЧ отфильтруются полосой пропускания первого каскада УЗЧ. Во всяком случае, на осциллограммах сигнала на сетке оконечного каскада УЗЧ их не видно.

УЗЧ

Особо расписывать УЗЧ не вижу смысла, так как он выполнен по типичной схеме, которых в интернете великое множество. Схема совершенно обычная: предусилитель на триодной части 6Ф5П и оконечный каскад на пентодной части ее же. Почему именно 6Ф5П? Потому что у меня был трансформатор ТВЗ-1-9, который рассчитан на работу с лампами 6П14П и 6Ф5П. В сущности, усилитель может быть любой, детектор на выходе дает сигнал до нескольких вольт, а этого вполне достаточно, чтобы раскачать УЗЧ. Ориентировочная мощность моего усилителя составляет 3 Вт, этого хватает для наглядной демонстрации работы приемника.

Волшебный глаз

Вакуумно-флюоресцентный индикатор настройки, или, как его обычно называют, «волшебный глаз», — вещь совершенно необходимая ламповому радиоприемнику. Во-первых, он облегчает настройку на станцию, а во-вторых, придает устройству особый шарм. В качестве индикатора настройки использовалась отечественная лампа 6Е1П, включенная по типовой схеме. Управляющее отрицательное напряжение, как уже упоминалось, берется с сетки ограничителя через резистор большого сопротивления.

Конструкция приемника

Конструктивно приемник выполнен навесным монтажом внутри сборной алюминиевой коробки размером 50 х 120 х 240 мм. Крышка изготовлена из алюминия толщиной 2,5 мм, стенки и дно — из алюминия толщиной 1 мм. Дном можно пренебречь, но это несколько ухудшит стабильность работы приемника. На крышке расположены восемь панелек для ламп (одна из них осталась незадействованной), также на ней закреплен трансформатор УЗЧ и переменный конденсатор.

Если ты когда-нибудь хотя бы задумывался о покупке Hi-End лампового усилителя высокого ценового сегмента, фотографии ниже могут причинить тебе моральную травму.

FM-радиоприемник на лампах. Вид сверху

Шасси соединено с общим проводом, внутри размещены шины из медной проволоки диаметром 2 мм, соединенные с шасси и играющие роль общего провода. Монтаж навесной. Конечно, туда стоило добавить несколько стоек с лепестками контактов, но я поленился.

Монтаж высокочастотной части, а именно УРЧ и смесителя, должен быть по возможности более жестким и выполненным проводниками минимальной длины, в противном случае работа устройства будет нестабильна, что выражается в дрейфе частоты. Идеальный вариант — поместить ВЧ-часть в отдельный экран.

FM-радиоприемник на лампах. Вид снизу.

На передней стенке закреплены резисторы регулировки громкости и режима работы смесителя, туда же выведена ручка переменного конденсатора.

FM-радиоприемник на лампах. Вид спереди.

На задней стенке закреплены разъемы блока питания, динамика и антенны.

FM-радиоприемник на лампах. Вид сзади.

Блок питания выполнен в отдельном корпусе, но такое исполнение не принципиально. Правильнее было бы немного увеличить размеры девайса и смонтировать блок питания в одном корпусе с ним (трансформатора на 100 Вт хватит с избытком). Впрочем, это можно рассматривать как фичу: в двадцатых годах прошлого века блоки питания тоже часто делали отдельными.

Блок питания радиоприемника

Дроссели, примененные в приемнике, самодельные. Дроссели в цепи накала наматываются на резисторы 0,25 Вт сопротивлением больше 100 К и включают 150 витков эмалированного провода диаметром 0,12 мм. Высокочастотные дроссели представляют собой 75 см (четверть длинны волны на 100 МГц) эмалированного провода диаметром 0,7 мм, намотанного на бумажный каркас диаметром 5 мм. Контурная катушка содержит четыре витка эмалированного провода диаметром 2 мм.

Настройка

Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.

1. После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
2. Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
3. Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
4. Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
5. Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
6. Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.

Прикасаться к элементам схемы, находящейся под напряжением, категорически не рекомендуется, это может привести к поражению электрическим током! Это опасно для жизни и здоровья.

Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.

Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.

РЕКОМЕНДУЕМ:
Прием и декодирование сигналов из космоса

Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ. Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80.

Сигнал на входе и выходе первого каскада УПЧ

Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).

Частотная модуляция сигнала ПЧ

Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.

Сигнал на входе и выходе второго каскада УПЧ

После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.

Сигнал на входе и выходе ограничителя

Также тут можно посмотреть на частотную модуляцию.

Частотная модуляция в ограничителе

Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.

Импульсы в счетном детекторе

Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.

Импульсы в счетном детекторе

Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.

Формирование звукового сигнала

Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.

Работа ЧМ-детектора

C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.

Работа первого каскада УЗЧ

На этом можно и остановиться.

Заключение

Что мы имеем в сухом остатке? Мы удостоверились в том, что возможно относительно небольшими усилиями и с привлечением скромных инвестиций собрать теплый ламповый приемник, который не «режет ухо» и выглядит в стиле лютого киберпанка. Особенно удачно из этого приемника звучит джаз, аутентично так. Ретро, одним словом.

РЕКОМЕНДУЕМ:
Как передавать радиосигнал с помощью SDR и GNU Radio

Что можно доработать или изменить в конструкции? Можно соорудить деревянный корпус в стиле двадцатых или тридцатых годов. Еще можно прицепить цифровой синтезатор частоты в качестве гетеродина, изменив схему смесителя. В результате мы получим бонусом цифровую шкалу и повод для холивара с фанатами лампового звука.

Загрузка…

Часть II: Как собрать домашнюю радиостудию

В продолжение нашей первой статьи о , посвященной созданию домашней радиостудии . В этой статье RadioKing Studio дает вам несколько объяснений того, как собрать и подключить вашу радиостудию.

Шаг № 1: Подключите микрофон к микшеру с помощью кабеля штекер / гнездо XLR .

Верхний совет: Используйте подставку для микрофона, так как это позволит вам освободить руки во время сеанса трансляции.

Шаг № 2: Просто подключите наушники к выходу «PHONES» на микшере. (Если ваши наушники несовместимы, мы рекомендуем использовать адаптер).

Шаг № 3: Подключите USB-кабель от микшера к компьютеру.

Этот кабель позволяет получать выходной сигнал от микшера и использовать его непосредственно из программы вещания на вашем компьютере.

Шаг # 4: Наконец, если вы хотите использовать второй компьютер для управления музыкой или пригласите одного из ваших слушателей в эфир , подключите этот компьютер или телефон линии напрямую к микшеру с 6 .Кабель с двойным гнездом 35 мм.

Верхний совет: При подключении убедитесь, что правильно подключили кабель с двойным разъемом в зависимости от цвета кабеля.

Эта радиостудия удовлетворяет основные потребности мобильного вещания . Конечно, его можно адаптировать к нескольким потребностям, например, просто добавив дополнительные микрофоны.

Обязательно ознакомьтесь с другими нашими статьями о создании, сборке и трансляции из вашей Домашней Радиостудии:

Часть I: Как создать домашнюю радиостудию

Часть II: Как собрать домашнюю радиостудию

Часть III: Как вести трансляцию из домашней радиостудии

Арно

Менеджер по коммуникациям, Ginger with Soul

Менеджер по коммуникациям, Ginger with Soul

Создание рабочих радиоприемников из комплектов: Я на радио? — Мероприятие

Быстрый просмотр

Уровень оценки: 7 (7-9)

Требуемое время: 4 часа

(можно разделить на разные сеансы)

Расходные материалы на группу: 20 долларов США.00

Размер группы: 2

Зависимость деятельности:

Тематические области: Наука и технологии

Подпишитесь на нашу рассылку новостей

Резюме

Студенческие группы создают рабочие радиоприемники путем пайки схемных компонентов, поставляемых из комплектов AM-радиостанций.Выполняя это задание вместе с соответствующим уроком, касающимся схем и работы AM-радио, студенты могут идентифицировать каждый компонент схемы, который они паяют, а также то, как их размещение заставляет радио работать. Помимо закрепления концепций урока, студенты также учатся паять — занятие, которое многие инженеры выполняют регулярно, давая студентам возможность участвовать в реальной инженерной деятельности. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Как и инженеры, студенты знакомятся с компонентами и принципами работы электромеханического устройства, учатся паять и применять научные концепции (изученные на соответствующем уроке) в проекте сборки.

Цели обучения

После этого занятия студенты должны уметь:

• Соберите работающее радио, используя правильную и эффективную технику пайки.
• Определите компоненты схемы, используемые для создания их радиоприемников, а также объясните, как работают их радиоприемники.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука

Международная ассоциация преподавателей технологий и инженерии — Технология

• Используйте информацию, содержащуюся в руководствах, протоколах или от опытных людей, чтобы увидеть и понять, как все работает.(Оценки 6 — 8) Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом? Спасибо за ваш отзыв!

• Прототип — это рабочая модель, используемая для проверки концепции проекта путем проведения реальных наблюдений и необходимых корректировок.(Оценки 9 — 12) Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом? Спасибо за ваш отзыв!

ГОСТ Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Список материалов

На долю всего класса:

• устройства для зачистки проводов
• маленькая отвертка
• дополнительный комплект, в запчасти

Каждой группе необходимо:

• Elenco ^® 2 Радиокомплект IC AM и аксессуары по цене 16 долларов США.99 на Amazon
Паяльник
• , можно приобрести в Radio Shack
Припой
• (для высокотехнологичных проектов рекомендуется сердечник из канифоли с серебряным подшипником; малый диаметр)
• очки защитные
• кусачки для проводов для закрепления остатков припоя рядом с платой
• аккумулятор 9В

(необязательно) Для каждого учащегося, который может практиковаться в пайке во время введения в пайку:

или

• 20 дополнительных резисторов в ассортименте, можно купить в Radio Shack
• 1 пустая печатная плата, доступна в Radio Shack

Рабочие листы и приложения

Посетите [www.teachengineering.org/activities/view/duk_amradio_tech_act], чтобы распечатать или загрузить.

Больше подобной программы

На радиоволнах

Учащиеся узнают, как работают AM-радио, благодаря основным понятиям о волнах и магнитных полях. Затем студенты изучают общие понятия о магнитных полях, ведущие к тому, как создаются и передаются радиоволны.

Предварительные знания

• Учащиеся должны уметь определять номинал резистора по его цветным полосам, как показано на соответствующем уроке по схемам.Студентам может быть полезно обратиться к таблице цветов резисторов (например, этой: http://www.resistorguide.com/standards-and-codes/resistor-color-code/resistor_color_codes_chart/), когда они определяют номиналы резисторов в их наборах.
• Учащиеся должны уметь определять диоды (включая направления, в которых они должны быть ориентированы), конденсаторы и катушки индуктивности. Во время соответствующего урока обращайтесь к компонентам комплекта, когда рассказываете учащимся об этих компонентах схемы, чтобы они знали, как эти части выглядят.
• Это полезно, если у студентов уже есть опыт пайки, но, поскольку это маловероятно, хорошие учебные пособия по пайке можно найти на https://learn.sparkfun.com/tutorials/how-to-solder—through-hole-soldering и http : //www.aaroncake.net/electronics/solder.htm, а пайка объясняется в разделе «Процедура действия».
• Поскольку цель занятия — не только для учащихся построить работающие радиоприемники, но и понять, как они работают и что делает каждая часть радиоприемника, важно знать, как работают радиоприемники.

Введение / Мотивация

Разбудите интерес студентов, объяснив, что многие студенты колледжей выполняют аналогичные проекты на уроках электротехники, но при этом они проводят аналогичную деятельность в средней или старшей школе!

Однако вполне вероятно, что объяснения цели этого упражнения (припаять компоненты к печатной плате для создания работающего AM-радио) будет достаточно, чтобы заинтересовать студентов.

Процедура

До начала деятельности

• Будет полезно, если учитель сам соберет радиоприемник из комплекта до начала занятия.Схема размещения компонентов схемы может иногда сбивать с толку, поэтому это гарантирует, что учитель полностью понимает схему, прежде чем знакомить ее с учениками, которым неизменно потребуется помощь.
• Поскольку для этого проекта учащиеся нуждаются в руководстве, особенно учащиеся младшего возраста, полезно иметь под наблюдением дополнительных взрослых, чтобы пайка была выполнена правильно и безопасно. Кроме того, лучше всего свести распайку к минимуму, поэтому дополнительный контроль со стороны взрослых гарантирует, что учащиеся разместят компоненты схемы в правильном месте, прежде чем они будут припаяны к печатной плате.
• Установите станции для каждой пары учеников со следующими предметами: радиоприемник, кусачки для проводов, паяльник с влажной губкой, чтобы протереть кончик паяльника, если на него попадет припой (поставляется с паяльником), припой и защитные очки. .
• При пайке предоставьте каждой станции практический макет и ~ 20 резисторов.

Со студентами

1. Представьте классу введение в пайку. Хорошие уроки по пайке можно найти по адресу https: // learn.sparkfun.com/tutorials/how-to-solder—through-hole-soldering и http://www.aaroncake.net/electronics/solder.htm. Сначала объясните, что компоненты должны быть вставлены в боковую часть макетной платы, которая является пластиковой и не имеет металла, поэтому выводы будут торчать с металлической стороны. Так что переверните доску металлической стороной. Припой следует удерживать в основании того места, где вывод выходит из отверстия в макетной плате. Поместите паяльник также на вывод, но немного выше припоя, чтобы он был близко, но не касался.Когда жало паяльника касается припоя, припой плавится, покрывая жало; повторение этого случая может испортить наконечник. Если припой попадет на жало, попросите учащихся очистить жало влажной губкой, расположенной на стыковочной станции паяльника.
2. Поскольку утюг удерживается непосредственно над припоем, тепло от железа заставляет припой плавиться вокруг основания вывода. Достаточное количество припоя должно быть расплавлено таким образом, чтобы покрыть всю основу, образуя небольшой «холмик» припоя у основания вывода.Во время практики попросите учащихся поэкспериментировать с использованием разного количества припоя, чтобы они могли определить правильное количество для использования; это влечет за собой поиск баланса между использованием достаточного количества припоя для создания хорошего соединения, но не настолько, чтобы вся макетная плата представляла собой одну большую сеть припоя. После того, как основание покрыто, лучше всего, если они будут следовать правилу пайки «меньше значит больше». После завершения пайки отрежьте лишний выводной провод с помощью кусачков, имеющихся на каждой станции.
3. Объясните правила техники безопасности при пайке.Всегда надевайте защитные очки, чтобы не повредить глаза. Паяльник очень горячий, и металл на задней стороне печатной платы проводит это тепло, поэтому будьте осторожны, прикасаясь к любым металлическим частям, которые могут быть горячими. Особенно это касается самого паяльника. Часто один студент удерживает компонент на месте или припой, а другой — железо; при этом каждый ученик должен внимательно следить за тем, где находится паяльник по отношению к расположению рук каждого человека.Вероятность получения ожога у учащихся очень высока, поэтому предупреждение их о недопустимости неправильного использования утюга может помочь снизить вероятность получения травм.
4. После того, как пайка будет объяснена и продемонстрирована студентам, снабдите каждую группу практическим макетом и несколькими резисторами или наборами для мигания светодиодов. Попросите учащихся попрактиковаться не менее 45 минут и покажите учителю образцы их окончательной техники пайки, прежде чем переходить к своим радиокомплексам.
5. Открыв комплект, попросите учащихся идентифицировать каждую деталь и найти ее в списке деталей, расположенном в инструкциях по сборке радиостанции.Соответствие частей этому списку помогает при размещении каждого компонента на печатной плате, поскольку они также соответствуют этикетке, указанной в инструкциях по комплекту для компонента. На схеме, показывающей, где разместить каждый компонент, используются эти метки, поэтому сопоставление компонента с его соответствующей меткой гарантирует, что каждый компонент правильно размещен на печатной плате.
6. После того, как все компоненты будут отсортированы, порекомендуйте командам сначала приступить к пайке резисторов. Проще всего построить радио, используя сначала более плоские компоненты, а затем добавляя более высокие или более сложные компоненты в конце.Кроме того, резисторы менее чувствительны к нагреванию, поэтому, если ученики все еще тратят время на пайку каждого компонента, это не испортит резисторы, как это может испортить другие компоненты. Таким образом, попросите учащихся определить резистор правильного номинала (используя цветные полосы) и припаять его в нужном месте на печатной плате, следуя схеме комплекта. После добавления резисторов припаяйте диоды в качестве следующего добавляемого компонента схемы. Важно отметить, в каком направлении должен быть сориентирован диод, поскольку диод, направленный не в ту сторону, вызывает неисправность радиосвязи; черная полоса на диоде указывает положительную сторону (катод).Затем добавьте конденсаторы, затем катушки индуктивности и любые другие компоненты, требующие пайки. Присоедините динамик последним, используя провод, указанный в разделе «Список материалов».
7. Постоянно проверяйте команды, чтобы убедиться, что все компоненты припаяны в правильном положении, чтобы избежать необходимости отлаживать радио позже путем демонтажа компонентов.
8. Предупредите учащихся о том, что большинство компонентов чувствительны к нагреванию, поэтому рекомендуется размещать паяльник на выводе компонента на минимальное время.
9. После того, как все компоненты будут припаяны к печатной плате, используйте батарею 9 В для питания радио. На максимальной громкости настройте сигнал медленно, чтобы найти радиостанцию. Может быть трудно найти сигнал в определенной области, поэтому проведите дополнительное исследование настройки тюнера и ориентации антенн, прежде чем пытаться отлаживать радио. Если радио по-прежнему не работает, проверьте все припаянные компоненты, чтобы убедиться, что они оба припаяны правильно и в нужном месте.Сравнение с ранее готовым радио помогает для быстрой проверки.

Словарь / Определения

амплитуда: высота волны; в звуковых волнах большие амплитуды соответствуют громким шумам.

конденсатор: накапливает энергию в электрическом поле, часто для быстрого высвобождения (вспышка камеры).

ток: поток электронов в цепи.

диод: односторонний клапан для тока.

электроэнергия: скорость использования или выработки энергии.

частота: количество циклов в секунду для сигнала — более высокочастотные сигналы обычно распространяются дальше, чем низкочастотные сигналы, поэтому радиоволны AM, которые имеют частоту в диапазоне нескольких сотен тысяч циклов в секунду, идут дальше, чем звуковые волны, которые находятся в диапазон 20-20 000 циклов в секунду.

индуктор: временно накапливает энергию в магнитном поле — катушечные антенны представляют собой большие индукторы.

интегральная схема: недорогая и миниатюрная сборная схема, которая используется во многих распространенных приложениях. Сокращенно IC.

модуляция: процесс встраивания информационного сигнала в сигнал несущей, чтобы его можно было транслировать в другую точку.

резистор: ограничивает поток электронов (ток).

Транзистор: включает / выключает ток — управляется напряжением.

напряжение: Измерение электрической потенциальной энергии.

Оценка

Оценка перед началом деятельности

• Правильно обозначьте компоненты схемы.
• Объясните концепции передачи радиосигнала AM.

Встроенная оценка деятельности

• Правильно прочтите схему в инструкции к комплекту, а также сопоставьте соответствующие компоненты с символами на схеме.

Оценка после операции

• Проверьте, работают ли радио.
• Попросите учащихся в целом объяснить, как работают их радиоприемники.

Вопросы для расследования

• Почему важно, в какую сторону диод смотрит? ( Ответ: Диод действует как односторонний клапан. Обычный ток течет от анода к катоду. Если ориентация изменена, он не проводит ток.Символ диода — стрелка с полосой на конце (см. Рисунок 1).

Рис. 1. Символ диода. Copyright

Copyright © 2006 Omegatron, Wikimedia Commons http://commons.wikimedia.org/wiki/File:Diode_symbol.svg

Обратная сторона стрелки — это анод (-), а острие стрелки — катод (+). Катод на диоде обозначается черной, белой или серебряной полосой. Например, если светоизлучающий диод (LED) поменять местами при включении в цепь, он не будет проводить и не будет излучать свет.На светодиодах длинный провод является анодом, а короткий — катодом.)

• Какой компонент регулирует громкость? (Ответ: громкость регулируется потенциометром. Он регулирует громкость путем ослабления выходного аудиосигнала, подобно регулятору светорегулятора в доме — он также выглядит так же, как регулятор светорегулятора!)
• Какая часть сигнала меняется при изменении громкости? (Ответ: Аудиосигнал (голос / музыка) от усилителя звука.)
• Какой компонент управляет настройкой? (Ответ: Настройка контролируется переменным конденсатором или индуктором.)
• Какая часть схемы демодулирует сигнал? (Ответ: Радиосигнал демодулируется схемой детектора с использованием диода.)
• Какая часть схемы фильтрует сигнал? (Ответ: Усилитель промежуточной частоты (ПЧ) фильтрует все нежелательные сигналы от антенны и схемы настройки перед передачей в схему демодулятора.)
• Как вы думаете, почему некоторые компоненты могут перегреваться? (Ответ: когда компонент перегревается из-за чрезмерного тока, протекающего через него. Энергия рассеивается в виде тепла.)

Вопросы безопасности

• Паяльники сильно нагреваются, как и любой металл или проводник, которых они касаются. Так что внимательно объясните, как пользоваться этими утюгами, в том числе об опасности получить ожоги. Поручите взрослому наблюдать за всем использованием паяльников, чтобы гарантировать их безопасное и правильное использование.Если от утюга случился ожог, скорее всего, он будет очень незначительным; промыть пораженный участок кожи холодной водой.
• Чтобы предотвратить травмы глаз, попросите учащихся носить защитные очки или защитные очки.

Советы по поиску и устранению неисправностей

Если радио не работает, задайте следующие вопросы:

• Вставлены ли резисторы правильного номинала в нужные места?
• Правильно ли ориентированы диоды (положительный полюс соответствует черной полосе)?
• Все ли паяные соединения выполнены? То есть вся дыра, из которой выходят провода, закрыта?
• Провод, соединяющий динамик или батарею 9 В с печатной платой, достаточно зачищен?
• Поскольку диоды, транзисторы и интегральная схема очень чувствительны к нагреванию, не были ли эти детали перегреты?
• Дополнительные советы по поиску и устранению неисправностей включены в инструкции к набору.

Расширения деятельности

Вы инженер, проектирующий радиоприемники. Используя только что построенное AM-радио, спроектируйте корпус для вашего радио, соблюдая следующие конструктивные ограничения:

• Слушатель должен легко слышать говорящего.
• Слушатель должен иметь доступ к ручкам настройки и громкости.
• Корпус должен быть защитным, но привлекательным «корпусом» для построенной вами цепи AM.
• Слушателю нужен способ включать и выключать радио без необходимости каждый раз отсоединять батарею [Используйте этот маркер только в том случае, если вы можете получить переключатели от RadioShack или где-либо еще].

Попросите учащихся поделиться друг с другом своими проектами и обсудить, насколько каждый дизайн соответствует ограничениям, изложенным выше.

Масштабирование активности

• Уровень участия взрослых сильно влияет на масштабирование; чем больше взрослых вовлечены в завершение радио, тем меньше времени на это уходит.Хотя участие взрослых экономит время, оно также мешает учащимся полностью понять, как работают радиоприемники, поэтому будьте осторожны, чтобы не «выполнять» задание за учащихся.
• Сделайте это занятие более сложным, увеличив глубину материала о том, как радиосигнал интерпретируется радио.

Рекомендации

Как паять. По состоянию на 29 июня 2004 г. http://www.aaroncake.net/electronics/solder.htm

Авторские права

© 2013 Регенты Университета Колорадо; оригинал © 2004 Duke University

Авторы

Эмили Спатаро; Лиза Бертон; Лара Оливер; Брэндон Джонс

Программа поддержки

Программа Techtronics, Инженерная школа Пратта, Университет Дьюка

Благодарности

Этот контент был разработан программой MUSIC (Понимание математики через науку, интегрированную с учебной программой) в Pratt School of Engineering в Университете Дьюка в рамках гранта N GK-12 Национального научного фонда.DGE 0338262. Однако это содержание не обязательно отражает политику NSF, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 23 января 2021 г.

Учебное пособие по сборке — Комплект для сборки FM-передатчика

Просмотры сообщений: 1,763

Если вам нужно перейти на эту страницу прямо с поискового сайта, сначала перейдите к этой статье.Это вторая статья, в которой даются инструкции по сборке комплекта FM-передатчика. Щелкните здесь, чтобы увидеть первую статью.

В этой статье мы увидим, как собрать DIY комплект FM-передатчика.

Прежде всего, посмотрите на схему и изображение печатной платы, приведенные ниже.

Если вы внимательно посмотрите на печатную плату и схему, вы заметите, что контакты на печатной плате имеют четкую маркировку, чтобы упростить процесс сборки.Все значения компонентов напечатаны правильно.

Перечень комплектующих, необходимых для проекта:

1. Электретный микрофон.
2. Транзистор (Q1) — S9018. Загрузить лист данных
на S9018
3. R1- 2.2 К
4. R2- 22К
5. R3- 2,2 кОм (Вы можете использовать резистор 1 кОм вместо 2,2 кОм. 1 кОм передает ваш голос на расстояние до 100 метров)
6. R4- 33 Ом
7. R5- 33 Ом
8. C1- 0,1 мкФ (Код-104). Прочтите здесь, как интерпретировать код конденсатора.
9. C2- 0.1 мкФ (Код-104)
10. C3- 680pF (Код- 681)
11. C4- 30pF (Код-30). Этот конденсатор вносит свой вклад в частоту передачи FM.
12. C5- 10пФ (Код-10)
13. C6- 30pF (Код-30). Конденсатор связи подключается к антенне комплекта.
14. C7- 30pF (Код- 30)
15. C8- 0,1 мкФ (Код-104)
16. Индуктор (L) — 0,1 мкГн (катушка 5,5 оборота). Это способствует увеличению частоты FM-передачи.
17. G1- 3V-9V аккумулятор.
18. Антенна — короткий провод длиной от 10 до 50 см.
19. Гнездо для динамика (дополнительно). Это не так важно, это необязательно, вы можете использовать его для подключения передатчика напрямую к музыкальному плееру. Об этом читайте на этой странице.

ШАГ 1: Начните с керамических конденсаторов. Закрепите все конденсаторы на плате. Следуйте этикеткам компонентов.

ШАГ 2: Также закрепите все резисторы. Обратите внимание, что мы отправим 2,2 кОм для резистора R3, но если вы используете 1 кОм вместо 2,2 кОм, передатчик будет передавать аудиосигнал на расстояние до 100 метров.

ШАГ 3: Исправьте транзистор S9018. Загрузить техническое описание S9018

ШАГ 4: Закрепите катушку индуктивности 5,5 витка

ШАГ 5: Закрепите электретный микрофон.

Обратите внимание на то, что на печатной плате есть отметка с тремя линиями (для отрицательного вывода) на шелкографии микрофона. Отметка сделана для облегчения процесса пайки. Если посмотреть на настоящий электретный микрофон, можно увидеть похожую отметку припоя. Итак, вам просто нужно совместить это и припаять микрофон.

Меткой припоя на корпусе электретного микрофона является отрицательный вывод.

ШАГ 6: Закрепите антенну (ANT) и разъем источника питания. Для антенны используйте провод длиной от 10 до 50 см. Чем длиннее антенна, тем дальше передача. Вы можете использовать батарею от 3 до 9 В. для работы с комплектом.

ДОПОЛНИТЕЛЬНЫЙ ДИНАМИК

Если вы хотите передавать музыку со своего музыкального проигрывателя, вы можете подключить штекерный разъем динамика к JP2.На изображении ниже вы можете увидеть, как я подключил разъем к печатной плате.

Черный провод идет на GND, а красный провод может быть подключен к P1 или P2.

Тестирование комплекта:

Найдите FM-радио, включите питание и громкость, установите частоту около 88 МГц. Подключите комплект к плате источника питания, выровняйте по направлению к радиоприемнику и с помощью отвертки отрегулируйте колебательную катушку L, пока радиоприемник не улавливает сигнал.Затем медленно увеличивайте расстояние между микрофоном и радиоприемником, при этом правильно регулируя громкость радиоприемника (или трубки), регулируя ручку до тех пор, пока не будет слышен самый чистый звук.

Важные сообщения, связанные с этой статьей:

2. Как подключить электретный микрофон.
3. Как сделать катушку индуктивности для FM-передатчика.
4. Как сделать FM-передатчик — простое учебное пособие.
5. Учебное пособие по сборке комплекта FM-передатчика.
6. изображений Flickr
7. Видео 1 — Использование электретного микрофона для улавливания звука.
8. Видео 2 — Использование разъема динамика для передачи звука. Передавайте звук с вашего компьютера / музыкального плеера.

Вы можете добавить этот комплект в корзину

• Комплект для самостоятельного обучения 1 транзисторному FM-передатчику

  9,50 долларов США Добавить в корзину

  Комплект для самостоятельного обучения 1 транзисторному FM-передатчику

  9,50 долларов США

  Расположение объекта: Сидней, Австралия

  а.Передача звука с помощью электретного микрофона: Вы можете передавать свой голос на FM-радио с помощью электретного микрофона.

  г. Передача звука при подключении стереоразъема динамика к источнику звука: Для получения лучшего звука вы можете подключить его к компьютеру, iPod или mp3-плееру с помощью разъема для динамика.

  61 в наличии

Другие наборы для самостоятельной сборки от BuildCircuit.COM

• 2 канала X 100 Вт + 200 Вт 2.Плата усилителя звука с 1 каналами Bluetooth — TSA7500

  59,95 долларов США Добавить в корзину

  2CH X 100 Вт + 200 Вт 2.1-канальная плата усилителя звука Bluetooth — TSA7500

  59,95 долларов США

  TSA7500 2CHx100W + 220W 2.1-канальная плата аудиоусилителя поставляется с модулем Bluetooth AudioB pro .

  Он имеет совершенную архитектуру класса D (на основе TPA3221), 2 канала имеют выходную мощность 100 Вт, а еще один канал имеет выходную мощность 200 Вт.

  Все каналы могут одновременно и непрерывно выдавать номинальную мощность. Эта плата может питаться от любого источника питания DC 12V-30V. Может использоваться для управления любыми пассивными динамиками 4 Ом или 8 Ом.

  123 в наличии

• LED Chaser с использованием NE555, CD4017, инфракрасного приемника и фоторезистора

  9,95 долл. США Добавить в корзину

  LED Chaser с использованием NE555, CD4017, инфракрасного приемника и фоторезистора

  9 долларов США.95

  Комплект действительно работает как обычный комплект для поиска светодиодов. Помимо очевидных характеристик, в нем есть фоторезистор, позволяющий изменять скорость гонения светодиодов. В старом светодиодном чейзере скорость регулируется переменным резистором. В этом наборе мы использовали фоторезистор в качестве переменного резистора. При изменении света, падающего на фоторезистор, изменяется и скорость светодиодов.

  22 в наличии

• CD4026- Модуль счетчика на 1 цифру

  4 доллара США.95 Добавить в корзину

  CD4026- Модуль счетчика на 1 цифру

  4,95 доллара США
  • Работает как счетчик UP . Вы можете мгновенно проверить счетчик вверх дисплея с помощью мигающего светодиода.
  • Это удобный тестер для 0,56-дюймового семисегментного дисплея с общим катодом.
  • Работает с Arduino или NE55 или с чем угодно, что дает импульс.
  • Вы можете объединить столько дисплеев, сколько захотите.
  • С его помощью вы можете создать свой собственный счетчик цифровых объектов.
  • Размер: 15 мм x 49 мм

  50 в наличии

• CD4029 на основе счетчика вверх и вниз для Arduino и NE555

  7,95 долл. США Добавить в корзину

  CD4029 на основе счетчика вверх и вниз для Arduino и NE555

  7,95 долл. США

  46 в наличии

• 3-значный цифровой счетчик объектов СБОРНЫЙ комплект с инфракрасным передатчиком и лазерным модулем

  Номинальный 5.00 из 5

  14,95 долларов США Читать далее

  3-значный цифровой счетчик объекта СБОРНЫЙ комплект с инфракрасным передатчиком и лазерным модулем

  14,95 долларов США

  Это 3-х значный цифровой счетчик объектов для начинающих и любителей электроники. Это обновленная версия нашего предыдущего 2-значного и 3-значного счетчика объектов.

  Вы можете использовать этот 3-значный цифровой счетчик объектов для подсчета объектов или людей, входящих в комнату.Инженеры могут использовать его для изучения цифровых счетчиков.

  Этот цифровой счетчик объектов, сделанный своими руками, работает с инфракрасным приемником VS1838 и фоторезистором, и есть три семисегментных дисплея, отображающих числа от 0 до 999. ИК-передатчик направлен на инфракрасный приемник VS1838 модуля счетчика, и объекты перемещаются между двумя модулями. Каждый раз, когда объект проходит между двумя модулями, семисегментные дисплеи показывают приращение чисел от 0 до 999.

  Нет в наличии

• LCD Shield для любителей Arduino-Bluetooth Android

  11 долларов США.95 Добавить в корзину

  LCD Shield для любителей Arduino-Bluetooth Android

  11,95 долларов США

  Этот ЖК-экран разработан для экспериментаторов, интересующихся экспериментами с Android-Arduino и Bluetooth.

  Характеристики:

  • RGB светодиод
  • Белый светодиод 5 мм
  • Датчик освещенности на основе светозависимого резистора (LDR).
  • LM35DZ-датчик температуры.
  • ЖК-дисплей 16 × 2.
  • Имеется насадка для ультразвукового дальномера HC-SR04.

  6 в наличии

• Счетчик фоторезисторов и лазерных средних цифровых объектов 1,8 ″

  24,95 долл. США Добавить в корзину

  Счетчик фоторезисторов и лазерных средних цифровых объектов 1,8 ″

  24,95 долл. США

  Это обновленная версия предыдущего комплекта счетчика цифровых объектов.Устройство оснащено семисегментным дисплеем с общим катодом 1,8 ″.

  Набор основан на декадном счетчике CD4026.

  3 в наличии

• Фоторезистор и управляемый лазером счетчик больших цифровых объектов с дисплеями 2,3 ″

  29,95 долл. США Добавить в корзину

  Фоторезистор и управляемый лазером счетчик больших цифровых объектов с дисплеями 2,3 ″

  29,95 долл. США

  Модуль лазерного света постоянно освещает фоторезистор, и всякий раз, когда какой-либо объект препятствует попаданию лазерного света на фоторезистор, счетчик увеличивает счет.Вы можете использовать этот трехзначный счетчик цифровых объектов для подсчета объектов или людей, входящих в комнату. Инженеры могут использовать его для изучения цифровых счетчиков.

  4 в наличии

• Драйвер семисегментного дисплея с общим анодом 2,3 дюйма

  19,95 долл. США Добавить в корзину

  Драйвер семисегментного дисплея с общим анодом 2,3 дюйма

  19,95 долл. США
  • Это модуль драйвера верхнего и нижнего счетчика 74LS192 для управления 2.3-дюймовый семисегментный дисплей. Модуль имеет заголовки на двух сторонах для приема сигналов обратного / обратного счета и для объединения с другим модулем драйвера. Вы можете объединить неограниченное количество дисплеев.
  • Модуль может запускаться с помощью NE555, мигающего светодиода, Scoreduino-A, базового модуля запуска и Arduino. Он также может быть запущен чем угодно, генерирующим тактовый импульс.
  • Работает «строго» при напряжении питания 9 В. Не превышайте более 9 В.

  9 в наличии

• 2.3-дюймовый семисегментный драйвер дисплея с общим катодом

  11,95 долларов США — 12,95 долларов США Выбрать опции

  Драйвер семисегментного дисплея с общим катодом 2,3 ″

  11,95 долларов США — 12,95 долларов США

  Это модуль драйвера верхнего счетчика на основе CD4026 для управления семисегментным дисплеем с общим катодом 2,3 дюйма. Модуль имеет заголовки с двух сторон для приема сигналов подсчета и для объединения с другим модулем драйвера.

  Модуль может запускаться с помощью NE555, мигающего светодиода и Arduino. Он также может быть запущен чем угодно, генерирующим тактовый импульс.

• Комплект для сборки SMD NE555 Осциллятор CD4017 Схема искателя светодиода

  4,95 доллара США Добавить в корзину

  Комплект для сборки SMD NE555 Генератор CD4017 Светодиодная цепь Chaser

  4,95 доллара США

  4 в наличии

Подготовьте радиостанцию ​​ASIP к работе (ArmyStudyGuide.com)

ЗАДАЧА: Подготовьте радиостанцию ​​ASIP к работе.

УСЛОВИЯ ИСПЫТАНИЯ: Учитывая AN / PRC 119F и требование подготовить радиостанцию ​​к работе.

СТАНДАРТЫ ИСПЫТАНИЙ: Загрузите радиостанцию ​​ASIP с требуемой одноканальной частотой в течение трех минут. IAW TM 11-5820-890-10 8.

1. Правильно установите аккумулятор (и).

2. Установите антенну и трубку на соответствующие разъемы.

а. Подключите трубку к разъему AUD / DATA.

3. Выберите настройки подготовки RT из МЕНЮ.

а. Включите радио.

г. Установите FCTN на Z-FH.

г. Установите FCTN на тест.

г. Установите ручку FCTN в положение LD.

эл. Установите громкость.

ф. Установите канал-1.

г. Установите мощность.

ч. Установить режим-SC.

и. Установите Comsec-PT.

4. Установите правильную частоту канала.

а. Нажмите кнопку частоты.

г. Нажмите кнопку Очистить.

г. Установите частоту 35000.

г. Нажмите кнопку Stow.

5. Выполните процедуры выключения.

а. Поверните функциональную ручку в положение Z-FH, а затем в положение «выключено».

г. Снимите антенну.

г. Снимите трубку.

г. Снимите аккумулятор.

6. Завершите задание за три минуты.

ТЕХНИЧЕСКОЕ РУКОВОДСТВО CROSSWALK: Эта задача такая же, как и в TM 11 5820 890 10 8, стр. 4-5.

ОБОРУДОВАНИЕ, НЕОБХОДИМОЕ ДЛЯ ТОЧКИ: радиостанция AN / PRC-119F, секундомер, аккумулятор для буфера обмена, антенна, телефонная трубка HRCRD, два полевых стола, карандаш и шариковая ручка, а также форма FB 20 18.3-р.

НАСТРОЙКА МЕСТА: Поместите радиостанцию ​​AN / PRC 119F, секундомер, буфер обмена, батарею, антенну и телефонную трубку HRCRD на два полевых стола с карандашом и шариковой ручкой.

ИНСТРУКЦИИ ДЛЯ КАНДИДАТОВ: Скажите кандидатам —

«Позвольте мне привлечь ваше внимание. На этом этапе вы должны сделать следующее:

1. Установите переключатели и органы управления оператора в правильные положения.

2. Правильно установите частоты каналов.

3. Выполните процедуры выключения.

4. Радиостанция должна быть готова к работе в течение трех минут.

5. Выполните это задание в течение трех минут, не повредив себя и не повредив оборудование.

«Вы понимаете, что должны делать?»

Если у кого-то есть вопросы, повторите инструкции, но не уточняйте прочитанное.

ПРИМЕЧАНИЕ: Не наказывайте кандидата за отказ оборудования.

Затем произнесите —

«НАЧАТЬ».

Дайте кандидату выступить в течение трех минут и произнесите:

«СТОП.”

Explorer Jr ™: радиоприемник TRF AM (комплект без пайки) — черный корпус — GR-150-BK

Отлично подходит для детей.

Для всех возрастов. Во всех местах.

Предназначен для всех от 8 до 88 лет. Все детали достаточно большие, чтобы их можно было увидеть, найти, обработать и собрать. Все очень организовано. Руководство проведет вас через каждый шаг. Мы разработали этот специальный комплект, один из наших наборов Heathkit Jr ^TM , для простой сборки без пайки кем-либо.Это может быть ваше знакомство с электроникой, радио и получение удовольствия от создания чего-то полезного.

Да, вы по-прежнему собираете всю электронику. Мы просто используем нержавеющую фурнитуру вместо припоя, поэтому ее может построить как можно больше людей. На подходе более продвинутые модели. Начни здесь и развивайся вместе с нами.

Предназначен для обмена. У этого радио два гнезда для наушников . Почему два валета? Ваше радио — волшебство. Поделись магией с другом.

Explorer Jr также имеет задний разъем для подключения активного динамика (скоро будет от Heathkit).Когда наушники или вкладыши подключены, динамик автоматически отключается. Мы все продумали.

Долговечность. Стандартные инструкции по сборке дают вам радио, которое вы можете слушать полчаса каждый день, в течение квартала , , прежде чем менять прилагаемые стандартные батарейки AAA. Если вы хотите еще больше времени автономной работы, в руководстве рассказывается, как модифицировать радиостанцию ​​(это легко), чтобы увеличить время автономной работы примерно в 4 раза. Это твое радио. Заставьте его делать то, что вы хотите.

Возьмите с собой куда угодно. Радио полностью автономно — никаких проводов, ничего, что можно было бы подключить или связать. Только вы, ваши наушники и радио. Берите с собой куда угодно. Пляж, на семейном отдыхе, в дом друга. Покажи это. В конце концов, вы его построили. Обязательно немного похвастайтесь.

Возьмите под свой контроль. Слушайте в уединении. Если говорить о поездках, давайте будем откровенны. Куда бы вы ни пошли сегодня, за вами следят интернет- и телефонные компании. Ваш сотовый телефон, GPS, сети Wi-Fi, к которым вы подключаетесь, и вышки сотовой связи отслеживают каждый ваш шаг, когда вы идете, едете за рулем или сидите дома.Ваш интернет-браузер получает постоянный поток отслеживающих файлов cookie, супер-файлов Flash, целевых запросов с пассивным профилированием и т. Д. Поисковые системы? Сервисы потоковой музыки? Интернет-телевидение и видео? Конечно, они делают то же самое. И не только вы — все члены вашей семьи также отслеживаются, сопоставляются и индексируются; эти «услуги» не делают различий между взрослыми и детьми.

Но когда вы настраиваетесь на радио Explorer ^TM , за вами никто не следит. Вместо этого вы следите за ними.Вы выбираете, что слушать. Когда ваш ребенок (или внук) строит и слушает это радио, никакая электроника не отслеживает и не записывает каждое их движение. Конфиденциальность восстановлена.

Выбор за вами. Выберите цвет панели: цвет найдется для всех. Это ваш первый шаг к тому, чтобы вернуть себе контроль и сделать вашу технику своей.

Радио (收音机) | Эра Мао в объектах

Люди танцевали верность Мао не из-за формального правила, а из-за их осознания того, что это было то, что кто-то делал, когда слышал соответствующую песню.В других случаях требовалось коллективное прослушивание радио. Эта практика была особенно распространена в начале пятидесятых годов, во время Большого скачка и культурной революции, когда центральное правительство прилагало все усилия, чтобы сплотить китайский народ для достижения общих политических целей. Во время группового прослушивания студенты, сельские жители или рабочие собирались по радио и слушали последние новости о ситуации в Китае. После этого местные лидеры провели с группой обсуждение затронутых тем, которые могли касаться продвижения внутренней кампании, такой как реформа брака, или могли быть связаны с союзниками и противниками Китая в холодной войне.

Даже в периоды, когда рабочие подразделения реже занимались коллективным прослушиванием, радио все еще структурировало распорядок повседневной жизни. Каждое утро люди из всех слоев общества выстраивались в ряд и выполняли упражнения под музыку, выбранную представителями центрального радио, чтобы граждане оставались физически пригодными для коллективной миссии построения социалистического Китая. Повседневная жизнь также была перемежена утренними и ночными передачами, которые поддерживали осведомленность о том, что действия на местах являются неотъемлемой частью более широкого движения за продвижение социализма и поражение его противников как внутри Китая, так и за его пределами.

Местные радисты были обучены тому, как помочь в этом процессе социализации, настроившись на специальные передачи, разработанные специально для них. Во время этих передач сотрудники центрального радио медленно повторяли ключевые темы дня и намечали, какие ключевые слова следует использовать для их обсуждения. Детали повторялись несколько раз, чтобы получатель успел их записать. Затем местные радиоведущие взяли эту информацию и сделали ее основой для передач на своем рабочем месте.В других случаях они печатали это в рабочей газете или писали на общественных досках, где местных жителей поощряли читать новости.

Кое-что из того, что слышали радисты, было стандартизировано по всей стране, например, основные события новостей и недавние директивы Центральной партии. Другая информация варьировалась в зависимости от положения места в национальном радиопространстве. Определенные частоты предназначались для городских районов, сельской местности и военнослужащих, а также провинциальные и окружные радиостанции выпускали передачи, адаптированные к местным событиям.Одной из причин изменения радиоконтента было широкое разнообразие китайских диалектов, не говоря уже о языках меньшинств, что сделало практически невозможным для Центрального радио создание программ, понятных для всех в Китае. Другой причиной для локализации усилий по радио было продвижение местных примеров поведения, желаемого партией, что может означать, что провинциальные власти превозносят образцового рабочего или деревню хвалят работу конкретного рабочего перед системой PA.

Одним из видов поведения, от которого школьные учителя предостерегали учеников, было «прослушивание вражеских радиопередач ( кричит ditai 收听 敌 台)» из Гонконга, Тайваня и «Голоса Америки». Школьников предупредили, что если они не подчинятся этому приказу, то они не просто обидят социалистический Китай, они совершат преступление. Это относилось не только к студентам, но и к военным. В 1962 году Главное политическое управление Народно-освободительной армии запретило слушать иностранные передачи [см. ⧉ источник: уведомление Народно-освободительной армии ].В то же время гражданские лица также не должны были подслушивать часть радиочастотного спектра, закрепленную за военными. Тем не менее, если кто-то прислушивается, они мало что могут понять, поскольку передачи обычно состоят из цепочек цифр, которые не имеют смысла для кого-то без соответствующего шифра.

Партийный характер средств массовой информации в Китае Мао может создать впечатление, что прослушивание радио требует от правительства диктовать людям то, что они должны думать и чувствовать.Хотя КПК определенно считала радио ключевым инструментом в своем наборе инструментов социальной инженерии, китайцы также слушали определенные программы из-за содержащейся в них информации. Некоторые отслеживали прогнозы погоды, чтобы знать, будет ли в конце недели солнечно или дождливо. Других интересовало, какие выпуски новостей рассказывают им о том, что происходит в стране и во всем мире. Быть в курсе национальных событий было особенно важно для рабочих, направленных на благоустройство внутренних районов страны, а также для студентов, отправленных во время кампании «Отправленные молодежь» на работу в сельские районы вдали от их родного города.Для людей в этой ситуации радио было одним из немногих способов узнать о событиях за пределами их местности.

Для людей, ищущих научного назидания, радиостанции предлагали множество образовательных программ как часть стремления КПК популяризировать технические и научные знания, в то время как другие слушатели пытались найти время после работы или учебы, чтобы посмотреть свою любимую программу, будь то развлекательная программа. шоу для молодежи с рассказами о китайской революции, прямая трансляция парада в честь Национального дня, специальное выступление известной оперной звезды или возможность узнать больше о крупных национальных достижениях, таких как взрыв первой атомной бомбы в Китае в 1964 году.

Большинство горожан не могли слушать радио, не выходя из дома. Им пришлось навестить того соседа, у которого накопилось достаточно денег, чтобы купить его, и это привело к тому, что соседи стали обсуждать, какие программы им следует проигрывать по радио. Такие обсуждения обычно не проводились в безденежной сельской местности, где единственным вариантом было прислушаться к местной системе громкой связи. В городах личное владение радио было более распространенным явлением, но все же отмечало кого-то как имеющего более высокий социальный статус.Когда красные гвардейцы обыскивали дома в поисках доказательств капиталистического упадка во время Культурной революции, владение радио часто воспринималось как верный признак политически подозрительного характера. Тот факт, что красные гвардейцы часто конфисковывали радиоприемники, также, вероятно, указывает на то, что некоторые из них мечтали о собственном радиоприемнике, но не могли себе этого позволить.

7 лучших комплектов FM-радио, которые можно купить в Интернете В 2018 году

FM-радио были удивительным источником развлечений на протяжении десятилетия. Когда нам скучно, мы слушаем по радио любимые песни, прогноз погоды, спортивные новости, текущие события и сплетни о знаменитостях.Это, безусловно, отличное место для общения детей и любителей изучить основы электроники.

На базаре доступен широкий спектр FM-радиоприемников, и сложно выбрать подходящий, обладающий уникальными характеристиками. Мы поставляем комплекты для FM-радио, которые позволяют пользователям самостоятельно проектировать FM-радио и расширять знания об AM / FM-радио, электронных устройствах и методах изготовления.

Мы провели тщательное изучение комплектов FM-радио и составили 7 лучших, которые вы должны учитывать такие факторы, как батареи и частотный диапазон, для разработки интересных проектов, поскольку они очень удобны в использовании и доступны по цене.

1. Комплект радиоприемника Elenco FM

Комплект радиоприемника Elenco поставляется с различными базовыми элементами для удовлетворения требований проекта. Это поможет вам понять принцип работы печатных плат, сборку, познакомит вас с различными электронными компонентами и улучшит ваши навыки пайки.

Паяльная плата состоит из резистора, конденсатора, контроллера, микросхемы, медной катушки, двухпозиционного переключателя и диодов. ИС предварительно установлена ​​на высококачественной печатной плате.В этом наборе FM-радио используются 2 микросхемы, одна для аудиосистемы, а другая для радиочастот.

Пластиковый корпус снабжен 18 отсеками, которые позволяют пользователям размещать компоненты в соответствующих положениях. Поскольку батарейки в комплект не входят, вам необходимо обеспечить внешний источник питания на 9 В.

Комплект FM-радио очень надежен, используется в качестве электронного тестового оборудования и предназначен только для образовательных целей.

Купить сейчас на Amazon

2. WEmake Комплект для пайки FM-радио с инструментами

Комплект для пайки радио-сигналов разработан специально для начинающих и любителей среднего уровня. Этот набор для самостоятельной сборки поставляется со всем необходимым для создания FM-радио с небольшими знаниями в области пайки. Он может принимать радиочастотные сигналы в диапазоне 88-108 МГц и удобен для пользователей.

Этот удивительный набор идеально подходит для использования в лабораториях, сервисных центрах, школах и на производстве, поскольку он имеет встроенные функции, такие как резистор, конденсатор, микроконтроллер, переключатель включения / выключения и зуммер.Он также использует электронное автоматическое сканирование для поиска FM-станций, которое выполняется двумя переключателями, один для сброса, а другой для настройки.

Удобное руководство поможет вам понять функции электронных компонентов; IC и радио, следуя подходу «учись на практике».

В комплект радиопаяльника входят:

• Паяльник
• Боковой клипсатор
• Защитные очки
• Бессвинцовый припой
• Кусачки
• Переключатель включения / выключения
• Динамик 8 Ом
• Антенна подставка и набор для пайки
• FM-радио

Купить сейчас на Amazon

3.Комплект Elenco AM / FM Radio (объединяет ИС и транзисторы)

Этот новый транзисторный модуль позволяет переключаться между современной ИС и транзисторной технологией. Супергетеродинный приемник передает частоты AM и FM в определенной полосе частот.

Плата PCB позволяет размещать элементы на их соответствующих символах и работать от батареи 9 В, необходимой для работы с радиочастотными сигналами FM, которые не входят в комплект.

Вместе с аппаратными компонентами дается руководство, содержащее 56 страниц, разделенных на 9 глав, в которых объясняется, как была спроектирована печатная плата и как она работает.

В комплект радиоприемника входят следующие компоненты:

• Звуковой усилитель
• Детектор AM
• Схема смесителя
• Осциллятор и
• FM детектор

Купить сейчас на Amazon

4. Snap Circuits FM Radio Комплект

Радиокомплект Snap побуждает молодых людей создавать что-то, что они могут использовать каждый день. Настройтесь на ваши любимые FM-радиостанции, когда вы закончите сборку комплекта.

В случае защелкивающихся цепей пайка не требуется. Комплекты FM-радио позволяют пользователю легко настроить устройства, следуя простым инструкциям. Инструкция по эксплуатации содержит красочные картинки, принципиальную схему и пошаговый подход к работе с комплектом FM-радио.

Батареи, резисторы, транзисторы, конденсаторы, двухпозиционный переключатель, смеситель и цепь детектора входят в комплект. Все элементы помещены в пластиковый модуль и легко соединяются между собой.Цветовые компоненты и специальные инструкции упрощают создание проекта.

Получайте удовольствие от увлекательных проектов, таких как усилитель мощности, тромбон и электронный казу, которые можно реализовать с помощью этих ресурсов.

Купить сейчас на Amazon

5. Elenco — AM / FM комплект радио (транзисторная версия)

Этот комплект радиоприемника представляет собой продвинутый комплект по сравнению с другими и учит блестящим методам пайки для начинающих. Он содержит 56-страничное руководство пользователя, в котором объясняются основные концепции электроники, работа аппаратных устройств и пошаговая процедура создания FM-радио.

Печатная плата очень уникальна и позволяет пользователю быстро понять, как собирать компоненты; таким образом сводя к минимуму ошибки.

Перед пайкой необходимо проверить элементы. Схема содержит 14 транзисторов, 4 диода и некоторые другие, перечисленные ниже:

• Аудиоусилитель
• AM-детектор
• AM-усилитель
• Mixer
• Осциллятор
• FM-детектор и
• Подставка для радио

Купить сейчас С Amazon

6.Комплект радиоприемника Tecsun 2P3 AM

Этот набор для самостоятельной сборки отлично подходит для любителей электроники с чувствительностью 99%. Когда он окажется под рукой, вы возьмете этот замечательный комплект куда угодно и создадите высокопроизводительный радиоприемник.

Все аппаратные компоненты, необходимые для разработки FM-радио, помещены в пластиковый корпус, внутри которого имеется несколько сегментов. Вместе с комплектом также предоставляется защитный радиоприемник, после сборки используйте его и положите в карман.

Руководство содержит пошаговое руководство для целей обучения и обучения со спецификациями, приведенными ниже:

• Диапазон частот от 530 кГц до 1620 кГц
• Источник питания 9 В
• Чувствительность 1 мВ / м
• Максимальная выходная мощность 120 мВт
• 7 мА тока
• Размер 165 * 105 * 29 мм

Вот список компонентов, на которые следует обратить внимание перед покупкой радиокомплекта:

• Смеситель
• Детектор
• Автоматический контроллер
• Аудио усилитель
• Конденсаторы
• Резисторы
• Винты и гайки
• Керамический фильтр
• Детекторный диод
• Громкоговоритель (1 Вт)
• Диод
• Усилитель ПЧ
• Транзистор
• Винт Защитный провод динамика
• Пластиковый футляр
• Гнездо для наушников (3.5 мм)
• AM осциллятор
• Потенциометр
• IF трансформаторы
• Батарейный отсек
• Печатная плата
• Отвертка

Купить сейчас на Amazon это превосходный электронный комплект, отвечающий требованиям практических методов пайки. Хотя у вас нет предварительных знаний в области пайки, вы можете хорошо разбираться в электронике и стать экспертом.

Справочник содержит информацию о методах пайки, электронных концепциях, цветовом кодировании резисторов и многочисленных приложениях, которые позволяют вам работать над различными проектами, такими как мультивибраторы.

Работая с печатной платой, можно получить прекрасный опыт. Технические характеристики FM-радио:

• Диапазон частот от 530 до 1620 кГц
• Чувствительность 1 мВ
• Выходная мощность 120 мВт
• 7 мА тока

Этот удивительный набор для пайки содержит следующее содержимое:

• Защитный кожух
• Смесительный контур
• Усилитель ПЧ
• Детектор
• Провод громкоговорителя
• Гайки и винты
• Аудиоусилитель
• Защитная крышка
• Конденсаторы
• Керамический фильтр
• Резисторы
Стойка
• Резисторы
Резисторы
• Автоматический контроллер
• Диоды и транзисторы

Купить сейчас на Amazon

.
