Как соединить конденсаторы для увеличения напряжения: последовательное и параллельное соединение

Как правильно соединить конденсаторы для увеличения напряжения. Какие существуют способы соединения конденсаторов. Чем отличается последовательное соединение от параллельного. Как рассчитать общую емкость при разных типах соединения конденсаторов.

Способы соединения конденсаторов

Существует три основных способа соединения конденсаторов:

• Параллельное соединение
• Последовательное соединение
• Смешанное (последовательно-параллельное) соединение

Каждый из этих способов имеет свои особенности и применяется для решения определенных задач. Рассмотрим их подробнее.

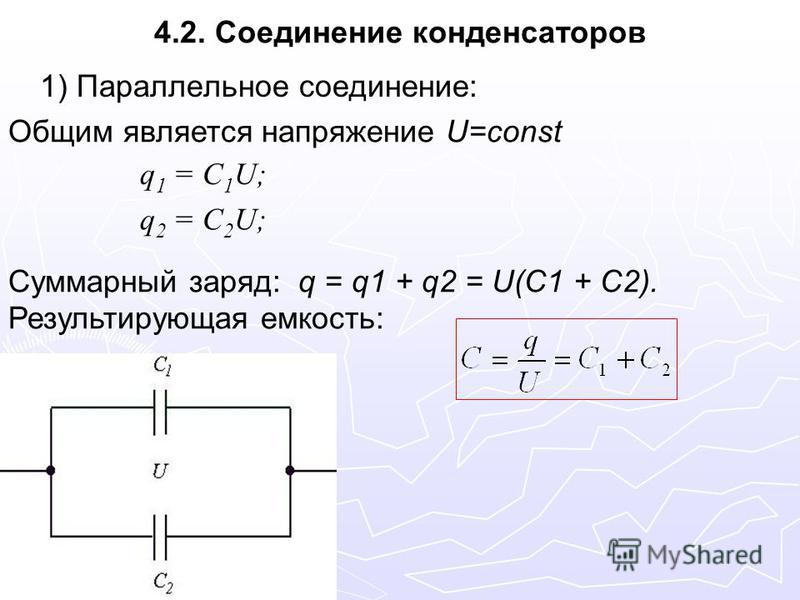

Параллельное соединение конденсаторов

При параллельном соединении все конденсаторы подключаются к одному источнику напряжения. Их обкладки соединяются в две группы — положительные и отрицательные.

Ключевые особенности параллельного соединения:

• На всех конденсаторах одинаковое напряжение
• Общая емкость равна сумме емкостей всех конденсаторов
• Через каждый конденсатор протекает свой ток, зависящий от его емкости

Формула для расчета общей емкости при параллельном соединении:

C = C1 + C2 + C3 + … + Cn

где C — общая емкость, C1, C2, C3, …, Cn — емкости отдельных конденсаторов.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторы образуют цепочку, в которой обкладки соединяются попарно.

Ключевые особенности последовательного соединения:

• Через все конденсаторы протекает одинаковый ток
• Общая емкость меньше емкости самого маленького конденсатора
• Напряжение распределяется между конденсаторами обратно пропорционально их емкостям

Формула для расчета общей емкости при последовательном соединении:

1/C = 1/C1 + 1/C2 + 1/C3 + … + 1/Cn

где C — общая емкость, C1, C2, C3, …, Cn — емкости отдельных конденсаторов.

Увеличение напряжения с помощью последовательного соединения

Последовательное соединение позволяет увеличить максимальное рабочее напряжение группы конденсаторов. Это может быть полезно, когда нужно использовать конденсаторы в цепи с более высоким напряжением, чем их номинальное.

При последовательном соединении одинаковых конденсаторов:

• Максимальное рабочее напряжение увеличивается в N раз, где N — число конденсаторов
• Общая емкость уменьшается в N раз

Например, соединив последовательно два конденсатора по 1000 мкФ на 16 В, получим эквивалент конденсатора 500 мкФ на 32 В.

Расчет параметров при последовательном соединении

Как рассчитать параметры при последовательном соединении конденсаторов?

Для расчета общей емкости используется формула:

1/C = 1/C1 + 1/C2 + … + 1/Cn

Максимальное рабочее напряжение рассчитывается как:

Umax = U1 + U2 + … + Un

где U1, U2, …, Un — номинальные напряжения отдельных конденсаторов.

Особенности применения последовательного соединения

При использовании последовательного соединения конденсаторов для увеличения напряжения следует учитывать несколько важных моментов:

• Желательно использовать конденсаторы с одинаковыми параметрами
• Необходимо обеспечить равномерное распределение напряжения между конденсаторами
• Следует учитывать уменьшение общей емкости

Для выравнивания напряжения часто используют параллельные резисторы большого номинала.

Смешанное соединение конденсаторов

Смешанное соединение сочетает в себе элементы параллельного и последовательного подключения. Оно позволяет получить нужные параметры емкости и рабочего напряжения при наличии ограниченного набора конденсаторов.

Расчет параметров при смешанном соединении выполняется поэтапно:

1. Определяются параметры параллельных групп
2. Рассчитываются параметры последовательного соединения этих групп

Смешанное соединение требует более сложных расчетов, но дает большую гибкость при проектировании.

Практические рекомендации по соединению конденсаторов

При соединении конденсаторов следует придерживаться некоторых практических рекомендаций:

• Использовать конденсаторы с близкими параметрами
• Учитывать паразитные параметры (ESR, ESL) при высокочастотных применениях
• Обеспечивать надежное соединение выводов
• Не превышать максимальные рабочие напряжения
• При необходимости применять балансировочные резисторы

Соблюдение этих рекомендаций позволит получить надежную и эффективную конденсаторную сборку.

Как соединить конденсаторы? Последовательное и параллельное соединение конденсаторов

Вопрос о том, как соединить конденсаторы может возникнуть у любого человека, интересующегося электроникой и пайкой. Чаще всего, необходимость в этом возникает в случаях отсутствия под рукой устройства подходящего номинала при сборке или ремонте какого-либо прибора.

К примеру, человеку нужно отремонтировать устройство, заменив в нем электролитический конденсатор ёмкостью 1000 микрофарад или больше, на руках подходящие по номиналу детали отсутствуют, но есть несколько изделий с меньшими параметрами. В этом случае есть три варианта выхода из сложившейся ситуации:

1. Поставить вместо конденсатора на 1000 микрофарад устройство с меньшим номиналом.
2. Поехать в ближайший магазин или радио-рынок для покупки подходящего варианта.
3. Соединить несколько элементов вместе для получения необходимой ёмкости.

От установки радиоэлемента меньшего номинала лучше отказаться, так как подобные эксперименты не всегда заканчиваются успешно. Можно съездить на рынок или в магазин, но это требует немало времени. Потому в сложившейся ситуации чаще соединяют несколько конденсаторов и получают необходимую емкость.

Параллельное соединение конденсаторов

Параллельная схема подключения конденсаторов предполагает соединение в две группы всех обкладок приборов. В одну группу соединяются первые выводы, а в другую группу – вторые выводы. На рисунке ниже представлен пример.

Конденсаторы, соединенные параллельно между собой, подключаются к одному источнику напряжения, поэтому на них существует две точки напряжения или разности потенциалов. Следует учитывать, что на всех выводах подключенных параллельно конденсаторов напряжение будет иметь одинаковую величину.

Параллельная схема образует из элементов единую ёмкость, величина которой равняется сумме ёмкостей всех подключенных в группу конденсаторов. При этом через конденсаторы в процессе работы устройства будет протекать ток разной величины. Параметры проходящего через изделия тока зависят от индивидуальной ёмкости устройства. Чем выше ёмкость, тем больший по величине ток пройдет через него. Формула, характеризующее параллельное соединение, имеет следующий вид:

Параллельная схема чаще всего используется в быту, она позволяет собрать необходимую ёмкость из любого числа отдельных, различных по номиналу элементов.

Последовательное соединение конденсаторов

Схема последовательного подключения представляет собой цепочку, в которой первая обкладка конденсатора соединяется со второй обкладкой предыдущего устройства, а вторая обкладка – с первой обкладкой следующего прибора. Первый вывод первого конденсатора и второй вывод последней детали в цепи соединяются с источником электрического тока, благодаря чему между ними осуществляется перераспределение электрических зарядов. Все промежуточные обкладки имеют одинаковые по величине заряды, чередующиеся по знаку.

На рисунке ниже представлен пример последовательного подключения.

Через соединенные в группу конденсаторы протекает ток одинаковой величины. Общая мощность ограничивается площадью обкладок устройства с наименьшим номиналом, так как после зарядки наименьшего по ёмкости устройства, вся цепь перестанет пропускать ток.

Несмотря на явные недостатки, данный способ обеспечивает увеличение изоляции между отдельными обкладками до суммы расстояний между выводами на всех последовательно соединенных конденсаторах. То есть, при последовательном соединении двух элементов с рабочим напряжением 200 В, изоляция между их выводами сможет выдерживать напряжение до 1000 В. Ёмкость по формуле:

Данный способ позволяет получить эквивалент меньшего по ёмкости конденсатора в группе, способной работать при высоких напряжениях. Всего этого можно достичь путем покупки одного единственного элемента подходящего номинала, потому на практике последовательные соединения практически не встречаются.

Эта формула актуальна для расчета общей ёмкости цепи последовательно соединенных двух конденсаторов. Для определения общей ёмкости цепи с большим числом приборов необходимо воспользоваться формулой:

Смешанная схема

Пример смешанной схемы подключения представлен ниже.

Чтобы определить общую ёмкость нескольких устройств, всю схему необходимо разделить на имеющиеся группы последовательного и параллельного соединения и рассчитать параметры ёмкости для каждой из них.

Добавить отзыв

Как увеличить напряжение конденсатора

Отдельные конденсаторы могут быть соединены друг с другом различным образом. При этом во всех случаях можно найти емкость некоторого равнозначного конденсатора, который может заменить ряд соединенных между собой конденсаторов. Для равнозначного конденсатора выполняется условие: если подводимое к обкладкам равнозначного конденсатора напряжение равно напряжению, подводимому к крайним зажимам группы конденсаторов, то равнозначный конденсатор накопит такой же заряд, как и группа конденсаторов. Параллельное соединение конденсаторов. На рис.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Соединение конденсаторов
• Увеличение напряжения пробоя конденсатора, путем последовательного подключения
• Как соединить конденсаторы? Последовательное и параллельное соединение
• Как соединить конденсаторы параллельным или последовательным соединением
• Предупреждение и устранение неисправностей СЦБ — Отказы конденсаторов и способы их предупреждения
• Соединение конденсаторов в батареи

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Конденсатор в цепи переменного тока

Соединение конденсаторов

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему. Сразу скажу, что в жизни практически везде, за исключением редких случаев используется только параллельная схема подключения. Следует знать , что в цепи переменного тока конденсатор выступает еще как емкостное сопротивление. При чем с увеличением величины емкости конденсатора- уменьшается сопротивление в цепи переменного тока.

При параллельной схеме подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую. Наглядный пример параллельного соединения и схема на картинке. Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения. На всех выводах конденсаторов будет абсолютно одинаковое напряжение.

При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них. Чем выше емкость, тем больший ток потечет через неё. Параллельное соединение очень часто встречается в жизни. С его помощью можно из группы конденсаторов собрать любую необходимую емкость.

Например, для запуска 3 фазного электродвигателя в однофазной сети Вольт в результате расчетов Вы получили что необходима рабочая емкость мкФ. Такой емкости конденсаторов Вы не найдете в продаже. Для того, что бы получить необходимую емкость придется купить и соединить параллельно 3 конденсатора один на мкФ, второй- на 20, и третий на 5 мкФ.

Получается цепочка конденсаторов. Крайние два вывода подключаются к источнику тока, в результате чего происходит перераспределение между ними электрических зарядов.

Заряды на всех промежуточных обкладках одинаковые величине с чередованием по знаку. Через все соединенные конденсаторы последовательно протекает одинаковой величины ток, потому что у него нет другого пути прохождения. Общая же емкость будет ограничиваться площадью обкладок самого маленького по величине, потому что как только зарядится полностью конденсатор с самой маленькой емкостью- вся цепочка перестанет пропускать ток и заряд остальных прервется.

Высчитывается же емкость по этой формуле: Но при последовательном соединении увеличивается расстояние или изоляция между обкладками до величины равной сумме расстояний между обкладками всех последовательно подключенных конденсаторов. Например, если взять два конденсатора с рабочим напряжением Вольт и соединить последовательно, то изоляция между их обкладками сможет выдержать Вольт при подключении в схему.

Из выше сказанного можно сделать вывод , что последовательно соединять необходимо:. Практически, для получения первого и второго достаточно просто купить один конденсатор с необходимой величиной емкости или рабочим напряжением. Поэтому данный метод соединения в жизни не встречается. Встречается смешанное соединение только на различных платах. Для него характерно наличие в одной цепи параллельного и последовательного соединения конденсаторов.

При чем смешанное соединение может быть как последовательного, так параллельного характера. В жизни подробные знания о смешанном соединении могут только пригодится радиолюбителям, поэтому не буду на этом подробно останавливаться. В практике электрика только используется параллельное соединение конденсаторов, поэтому не заворачивайтесь с последовательным и тем более со смешанным.

Толковый электрик!!! Ты поднял очень интересную тему, сжато и доходчиво. С уважением к Мастеру! Согласен, что используется в основном только параллельное соединение. Нет смысла, учитывая цену конденсаторов- соединять последовательно их с более низким напряжением.

Я купил себе лабораторный блок питания, там как раз и используется схема 2-х кондеров на В со средней точкой на В. Это как так получается? Может ошибка? Не , а Если брать одинаковые конденсаторы то емкость при последовательном соединении уменьшается, а напряжение складывается. Согласен, вольт.

Но в статье написано !!! Мне нужен конд. У меня есть один конд. Если их соединить последовательно, то получим 9мкф на вольт. Это верно? А в действительности, какое напряжение будет на выводах электролитического конд? Как распределится напряжение в вольт на этих конд.? Анатолий, да, в статье ошибка. Электролит и не электролит полярник лучше не соединять последовательно. А напряжение по обкладкам делится.

То есть на втором конденсаторе у вас будет вольт, а не На будущее, если вы соединяете конденсаторы последовательно с целью получить бОльшее напряжение, лучше подбирать одинаковые конденсаторы по емкости и по типу.

Ктоподскажет как сделать зарядку для телефона из конденсаторов если есть с хема при шлите в вк мой окаунт Миша данилив на аватарке написоно фак зе полис очень надо p. Михаил, здравствуйте. Из одних конденсаторов точно не получится, тем более для телефона. Проще купить какую-нибудь лягушку или универсальный юсб зарядник или кабель юсб, чтобы с компьютера можно было заряжать. Конденсаторы отличаются зависимостью от частоты и рассчитываются на ток, при этом напряжение может довольно сильно скакать.

Просто угробите телефон. При последовательном соединении конденсаторов ёмкость уменьшается или остаётся неизменным? Напряжение суммируется -это точно. А какая ёмкость будет у конденсатора если он рассчитан на вольт 1мкф, а я включаю в цепь 16 вольт? Перефразируйте вопрос, если вам интересен ответ. При последовательном соединении емкость уменьшается, а напряжение повышается.

Емкость самого конденсатора остается неизменной за исключением поляризованных конденсаторов, у которых при недостаточном напряжении не происходит поляризации и емкость значительно падает. Следовательно, если 10 конденсаторов по 1 мкФ 16 вольт включить последовательно в цепь на вольт, вы получите суммарную емкость 0,1 мкФ, при этом емкость каждого конденсатора будет 1 мкФ. Здравствуйте уважаемые спецы Подскажите плз человеку далекому от электроники.

Ситуация такая: нужна микросхема или плата, не знаю как правильно которая будет стабилизировать и выравнивать входящее плавающее напряжение от пары вольт до В. А надо на выходе чтоб было 14В. Или хотя бы в пределах В. Ампераж при этом без разницы какой будет. Буду очень благодарен если подскажете готовое решение мож китайци такое делают или схему чтоб дать на изготовление.

Анатолий, здравствуйте. Почему-то казалось, что я вам вчера ответил, но видимо не отправил. Было бы хорошо, если бы вы мне написали для чего вам это нужно. Суть такова, что устройств и повышающих и понижающих нет. То есть, вам надо придумывать схему, которая будет иметь на входе триггер, который будет определять пониженное или повышенное напряжение.

Если пониженное, то переключать на схему, которая будет повышать напряжение тут очень важен ток, потому что если вы будете брать 2 ампера на вольт, то на двух вольтах этот ток превратится в 30 ампер и это уже существенно. Если повышенное, то на стабилизатор, который будет понижать напряжение.

Дальше напряжение попадает на стабилизатор более точный если вам нужны строгие параметры выходного напряжения или на питаемое устройство, если колебания напряжения вас устраивают. На конечном этапе вместо стабилизатора можно использовать аккумулятор, он не даст пропасть напряжению, пока будет переключаться триггер. Другого пути я не вижу, потому что у вас слишком большой разброс напряжения, которое вы хотите стабилизировать, причем в обе стороны. Готовых решений по этой теме я не встречал.

Конечно не в ту тему написал скорее всего, просто в поисках случайно попал на страничку и увидел здесь так доступно все описано и люди понимающие. На мой вопрос кому не сложно продублируйте на мыло ivanchikov i. Ребята,подскажите пожалуйста. Есть схема,в ней конденсатор на 0,47 мкф,а напряжение его не указано. С каким минимальным напряжением можно ставить конденсатор? Просто у меня есть только на вольт. Можно ли его поставить? Схема на Ютубе Запуск трёхфазного двигателя от сети вольт без конденсаторов Заранее спасибо!

Юрий, здравствуйте. Амплитудное значение сети вольт — вольт. Вот выше этого напряжения и должен быть конденсатор, иначе может быть пробой изоляции.

Виктор, здравствуйте. Не совсем. Если параллельно, то мкФ и 16 вольт, а если последовательно, то мкФ и 32 вольта. Подскажите пожалуйста если соединить последовательно конденсатор 0,1 мкф в и конденсатор 0,68мкф в, то получится на выходе 0,1мкф в?

Увеличение напряжения пробоя конденсатора, путем последовательного подключения

Отказы конденсаторов могут быть вызваны дефектами в самих конденсаторах, ошибками проектирования и эксплуатации аппаратуры, приводящими к нарушению контактов, паек, механической прочности и герметичности конденсаторов. Одной из возможных причин отказов конденсаторов является превышение допустимых по технической документации на конденсаторы значений параметров. Следует учитывать не только эти воздействия в установившихся режимах работы, но и возможные перегрузки при прогреве аппаратуры, переходных процессах в цепях, резком снятии нагрузки, транспортировке аппаратуры, которые снижают надежность конденсатора. Одной из важнейших характеристик, определяющих надежность конденсаторов, является напряжение постоянного тока. На постоянном токе процесс старения диэлектрика происходит быстрее, в результате чего ухудшаются электрические параметры конденсатора и происходит пробой диэлектрика.

Но напряжение на этом конденсаторе составляет только часть общего напряжения, существующего на всей группе конденсаторов. Напряжение на .

Как соединить конденсаторы? Последовательное и параллельное соединение

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему. Сразу скажу, что в жизни практически везде, за исключением редких случаев используется только параллельная схема подключения. Следует знать , что в цепи переменного тока конденсатор выступает еще как емкостное сопротивление. При чем с увеличением величины емкости конденсатора- уменьшается сопротивление в цепи переменного тока. При параллельной схеме подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую. Наглядный пример параллельного соединения и схема на картинке. Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения. На всех выводах конденсаторов будет абсолютно одинаковое напряжение. При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них.

Как соединить конденсаторы параллельным или последовательным соединением

В электрических цепях применяются различные способы соединения конденсаторов. Соединение конденсаторов может производиться: последовательно , параллельно и последовательно-параллельно последнее иногда называют смешанное соединение конденсаторов. Существующие виды соединения конденсаторов показаны на рисунке 1. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Последовательное соединение конденсаторов применяется в том случае, когда подводимое напряжение превышает напряжение, на которое рассчитаны конденсаторы, в связи с чем возникает опасность пробоя диэлектрика.

Предупреждение и устранение неисправностей СЦБ — Отказы конденсаторов и способы их предупреждения

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Увеличение напряжения пробоя конденсатора, путем последовательного подключения. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. STM32G0 — средства противодействия угрозам безопасности.

Соединение конденсаторов в батареи

Господа, как-то раз чудесным летним деньком я взял ноутбук и вышел из дома на дачный участок. Там, усевшись в кресле-качалке в тени яблонь, я и решил написать данную статью. Ветерок шумел в ветвях деревьев, раскачивая их из стороны в сторону, и в воздухе была та самая атмосфера, благоприятствующая течению мыслей, которая так порой необходима…. Впрочем, хватит лирики, пора переходить непосредственно к существу обозначенного в заголовке статьи вопроса. Итак, параллельное соединение конденсаторов… Что вообще такое параллельное соединение? Те, кто читал мои прошлые статьи, безусловно, помнят значение этого определения. Оно нам встречалось, когда мы говорили про параллельное соединение резисторов. В случае конденсаторов определение будет иметь абсолютно такой же вид.

1 изображено параллельное соединение нескольких конденсаторов. В этом случае напряжения, подводимые к отдельным конденсаторам, одинаковы.

Вопрос о том, как соединить конденсаторы может возникнуть у любого человека, интересующегося электроникой и пайкой. К примеру, человеку нужно отремонтировать устройство, заменив в нем электролитический конденсатор ёмкостью микрофарад или больше, на руках подходящие по номиналу детали отсутствуют, но есть несколько изделий с меньшими параметрами. В этом случае есть три варианта выхода из сложившейся ситуации:.

Большая индуктивность алюминиевых оксидных конденсаторов — это свойство, связанное исключительно с рулонной конструкцией конденсатора и ее очень легко снизить — достаточно подводить к полосам фольги не один токоввод, а много — по всей длине ленты, и соединить их параллельно и так делают в конденсаторах для фотовспышек. А вот со свойствами электролита, с низкой подвижностью ионов связан рост активного последовательного сопротивления с частотой. И тут можно бороться, подбирая составы электролитов с высокой подвижностью ионов, уменьшая толщину слоя электролита — но до конца этот недостаток не изживается. Еще бы: смесь химически весьма активного металла тантала и сильного окислителя двуокиси марганца. Фактически это термит. А его поджиг происходит за счет всей запасенной в конденсаторе энергии, которая устремляется в место пробоя.

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему.

Мелкосерийное литье изделий из пластика на термопластавтоматах Узнать цену! Если необходимо увеличить общую емкость конденсаторов, то их соединяют между собой параллельно рис. При этом способе соединения общая площадь пластин увеличивается по сравнению с площадью пластины каждого конденсатора. Общая емкость конденсаторов, соединенных параллельно, равна сумме емкостей отдельных конденсаторов и вычисляется по формуле. Соединенные параллельно конденсаторы находятся под одним и тем же напряжением, равным U вольт, а общий заряд этих конденсаторов равен q кулонов. При этом каждый конденсатор соответственно получает заряд q 1 , q 2 , q 3, и т.

Последовательное и параллельное соединение конденсаторов применяют в зависимости от поставленной цели. При последовательном соединении конденсаторов уменьшается общая емкость и увеличивается общее напряжение конденсаторов. C C1 C2 C3 А общее напряжение будет равняться сумме напряжений всех конденсаторов.

Увеличить номинальное напряжение конденсатора, используя несколько конденсаторов?

спросил 11 лет, 4 месяца назад

Изменено 1 год, 7 месяцев назад

Просмотрено 33 тысячи раз

\$\начало группы\$

Я пытаюсь найти небольшой конденсатор емкостью 1000 мкФ для платы Arduino. Щит представляет собой цифровой синтезатор, который питается от регулируемой мощности Arduino 5 В. Обнаружив, что источник питания 5 В от Arduino невероятно шумный при использовании его для генерации звука при подключении к USB-порту моего компьютера, я надел конденсатор на 1000 мкФ, и все было хорошо.

Теперь я пытаюсь найти более компактное решение, так как массивная крышка 1000 мкФ, свисающая с экрана, слишком велика, плюс она мешает соединениям разъемов и другим компонентам на моей плате, что затрудняет их штабелирование. шилд с другими шилдами Arduino.

Я нашел несколько симпатичных и компактных конденсаторов на 1000 мкф, они изготовлены на основе оксида ниобия и имеют довольно низкое номинальное напряжение.

Ссылка на часть Farnell

У меня такой вопрос: Могу ли я использовать более одного конденсатора из оксида ниобия, чтобы увеличить максимальное допустимое напряжение?

Конденсаторы, которые меня интересуют, имеют максимальное номинальное напряжение 4 В, я хотел бы удвоить это значение, номинальное напряжение, которое они должны выдерживать, будет 5 В, однако я хотел бы иметь приличный запас мощности.

Спасибо.

• конденсатор
• напряжение
• максимальное значение

\$\конечная группа\$

3

\$\начало группы\$

Вы можете соединить конденсаторы последовательно, но это редко дает лучший результат, чем правильно подобранный колпачок. Как сказал Стивен, два одинаковых конденсатора, соединенных последовательно, имеют удвоенное номинальное напряжение, но вдвое меньшую емкость.

Вы также должны следить за тем, чтобы уровень постоянного тока узла между крышками составлял примерно 1/2 напряжения. Если у одной крышки утечка немного больше, чем у другой, а это вполне возможно, то средний узел не будет находиться вблизи 1/2 пути и превышено номинальное напряжение одной из крышек. Один из способов справиться с этим — создать преднамеренную утечку вокруг каждой крышки, которая значительно больше, чем их фактическая утечка. Другими словами, поместите резистор на каждую крышку. Сделайте эти резисторы как можно более высокими, но чтобы через них протекал ток утечки в несколько раз больше. Резисторы образуют делитель напряжения, который удерживает среднюю точку примерно на 1/2 напряжения.

Тем не менее, все это кладезь вокруг вашей первоначальной проблемы. Вы хотите питать что-то напряжением 5 В, а у вас есть только шумный источник питания 5 В. Установка большого толстого конденсатора на 1 мФ на этот источник, по-видимому, достаточно ослабляет шум, но есть и другие способы. Какой ток потребляют чувствительные к шуму части вашей схемы? Если он ограничен 100 или даже 200 мА, то ферритовый «чип-индуктор» последовательно с источником питания, за которым следует керамический колпачок на 20 мкФ для заземления, может быть всем, что вам нужно.

Вероятно, лучший универсальный подход — локально создать собственное 5 В из более высокого напряжения, доступного в Arduino. Я не знаю, на каком напряжении работает Arduino, но где-то в вашей системе должно быть более высокое напряжение с каким-то регулятором, обеспечивающим 5 В, которые использует Arduino. Это дает вам больше возможностей для сброса небольшого напряжения в фильтре перед регулятором. Фильтр удаляет высокие частоты из более высокого напряжения, а активная электроника в регуляторе обрабатывает оставшиеся низкие частоты. Это должно давать хорошие, чистые 5 В, независимые от Arduino и, следовательно, без шума Arduino. Еще одним преимуществом этого является то, что он не перегружает источник питания 5 В Arduino. Я не знаю, сколько дополнительной мощности по току имеет этот источник, но, вероятно, не очень много.

\$\конечная группа\$

3

\$\начало группы\$

Да, можно, но последовательное соединение двух конденсаторов уменьшает вдвое их емкость , поэтому вам придется соединить два набора последовательных конденсаторов параллельно. Не знаю, будет ли это более компактным, чем одиночный тип 1000\$\mu\$F/6. 3V. Дороговато будет в любом случае…

У AVX есть несколько компактных SMD танталов, 1000\$\mu\$F/6.3V.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

блок питания — Конденсаторы повышают напряжение?

спросил 6 лет, 8 месяцев назад

Изменено 2 года, 2 месяца назад

Просмотрено 11 тысяч раз

\$\начало группы\$

Только что подключил трансформатор (220<-->12-0-12) к мостовому выпрямителю, и он измерил выходное напряжение постоянного тока 13 вольт от выпрямителя, но когда я добавил конденсатор емкостью 1 мкФ, оно подскочило до 20 вольт, и такие же показания (20 вольт) от конденсатора 0,1 мкФ, как это вообще возможно!?

Примечание: В схеме кроме трансформатора и мостового выпрямителя в первом случае ничего не подключено, а во втором вместе с вольтметром добавлен только конденсатор.

• блок питания
• конденсатор

\$\конечная группа\$

1

\$\начало группы\$

\$V_{rms}\$ по сравнению с \$V_{пик}\$. Пиковое напряжение \$\sqrt{2}\приблизительно в 1,4\$ раза больше, чем среднее (среднеквадратичное) напряжение.

Если вы поместите конденсатор на выпрямленный сигнал переменного тока, это сгладит питание. Если нагрузки нет, она сгладится примерно до пикового напряжения источника питания.

Источник питания 220 В переменного тока имеет среднеквадратичное значение 220 В, что эквивалентно пиковому напряжению 311 В. Если вы уменьшите это до 12 В переменного тока, это эквивалентно пиковому напряжению около 17 В.

Что касается того, как вы получили 20 В, то либо ваш счетчик неисправен (маловероятно), либо напряжение питания выше, чем вы думали, либо трансформатор имеет не тот коэффициент, который вы думаете.

---

Если вы добавите нагрузку, напряжение упадет, потому что среднее подаваемое напряжение является среднеквадратичным значением. Конденсатор не может поддерживать ток при пиковом напряжении, потому что это потребует от него подачи на нагрузку большей мощности, чем потребляется. подается трансформатором.

То, что выпрямленное питание колеблется от 0 до \$V_{пиковое}\$ со средним напряжением, равным \$V_{rms}\$. Если вы потребляете ток, конденсатор сгладит его до значения около \$V_{rms}\$, но если вы не потребляете никакого тока, то он будет продолжать «заряжаться» до тех пор, пока не достигнет пиковое напряжение. В качестве демонстрации попробуйте поставить, скажем, 1кОм резистор на выходе вашего источника питания, вы должны увидеть падение напряжения.

\$\конечная группа\$

7

\$\начало группы\$

«220 В переменного тока» и «12 В переменного тока» являются среднеквадратичными («средними») значениями. Обычно именно так измеряется и указывается переменный ток.

Добавив выпрямление и емкостную фильтрацию, вы преобразовали среднеквадратичное напряжение переменного тока в «пиковое» постоянное напряжение. Это совершенно нормально и предсказуемо.

Для мостового выпрямителя и фильтра «конденсатор-вход» мы обычно используем квадратный корень из 2 (1,414) в качестве множителя для прогнозирования результирующего напряжения постоянного тока. Конечно, в реальной жизни в уравнение вступают и другие факторы. Например, вы не увидите то же напряжение под нагрузкой, что и при измерении «разомкнутой цепи».

\$\конечная группа\$

\$\начало группы\$

Говоря о напряжении переменного тока, мы обычно имеем в виду среднеквадратичное значение — своего рода среднее значение. Пиковое напряжение переменного тока будет примерно в 1,4 раза больше среднеквадратичного значения.

Когда вы выпрямляете переменное напряжение, вы получаете последовательные полуволны синусоиды — это должно (я думаю) давать кажущееся постоянное напряжение, примерно равное среднеквадратичному значению переменного тока.

При добавлении конденсатора он будет заряжаться до пикового напряжения каждый полупериод, а при наличии тока нагрузки будет разряжаться между пиками переменного тока. Без нагрузки вы должны измерить напряжение постоянного тока, равное пиковому напряжению переменного тока (возможно, минус 0,7 В или около того, потерянные в диодах выпрямителя).

Похоже, что ваш трансформатор выдает немного больше, чем рекламируемые 12-0-12 вольт, что не редкость, если вы не потребляете значительный ток нагрузки.

\$\конечная группа\$

0

\$\начало группы\$

Нагрузка, подключенная к сети выпрямитель/конденсатор, должна снижать пиковое напряжение до диапазона среднеквадратичного значения, которое, как указано выше, является средним напряжением. Если вы посмотрите на синусоиду, вы заметите, что форма волны «тоньше» в верхней части волны, поэтому она не несет такого же количества энергии, как прямоугольная волна. График синусоиды представляет как время, так и напряжение. Проходит незначительное количество времени, прежде чем достигается пиковое напряжение, и сразу после пика напряжение начинает падать по мере движения времени вперед, при повышении и падении напряжения. Прямоугольная волна заполнит всю емкость и будет иметь большую общую мощность. Если бы мы измеряли объем вместо напряжения, мы бы заполнили только 70 процентов потенциальной емкости, поэтому в том же духе у нас есть только 70 процентов фактического напряжения по сравнению с пиковым напряжением. Конденсатор не различает их и поглощает пиковое напряжение до тех пор, пока к нему не будет предъявлено требование, при котором пиковое напряжение быстро потребляется, оставляя истинное напряжение, которое представляет собой среднеквадратичное значение, что составляет примерно 70 процентов от пикового значения. Единственная проблема возникает, когда емкость очень высока, а нагрузка при запуске слишком мала, чтобы потреблять избыточное пиковое напряжение, в результате чего, по крайней мере временно, напряжение остается слишком высоким для чувствительного оборудования.
