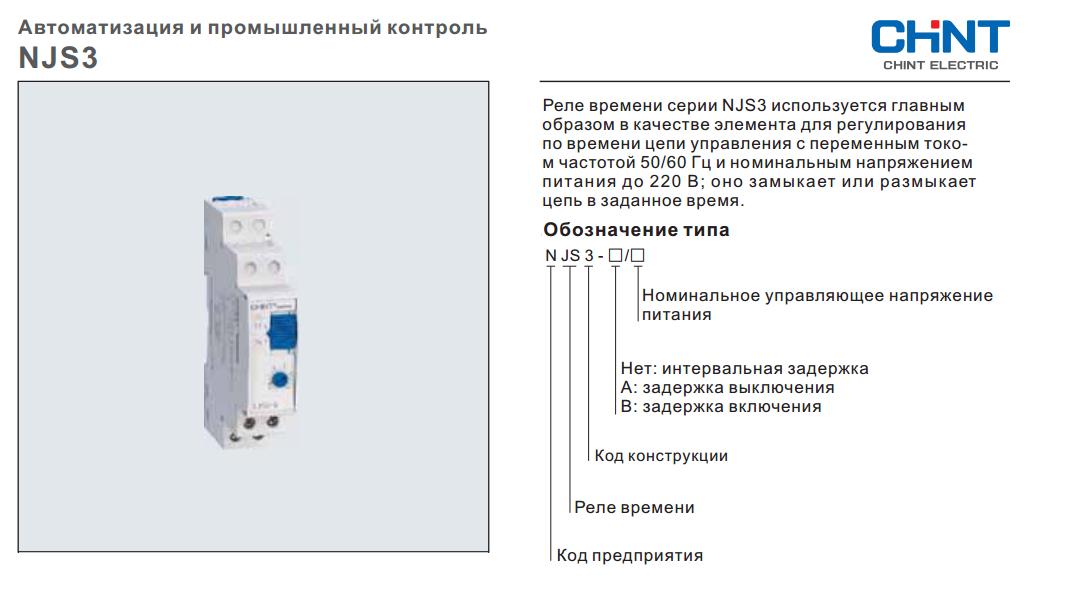

Контакты реле времени: Реле времени одноканальное регулируемое РО-415. Задержка ОТКЛ. Контакты -16А. Цена.

Реле времени РВ3-141с мгновенным контактом

СНЯТО С ПРОИЗВОДСТВА, ЗАМЕНА РВ3-22

РВ3-141 АСDC24В/АC230В УХЛ4



• Диапазон выдержек времени от 0,1 с до 9,9ч

• Установка выдержек времени поворотным переключателем

• Две диаграммы работы; задержка отключения и задержка включения

• Две цепи с регулируемой выдержкой в каждой цепи + мгновенный контакт + скользящий контакт



НАЗНАЧЕНИЕ РЕЛЕ

 Реле времени трёхцепное РВ3-141 (далее реле) с выдержкой времени в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей СК1, К2, К3 + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2, t3 и tск для применения в схемах автоматики как комплектующее изделие.



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку — DIN шириной 35мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: шесть поворотных переключателей для установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», жёлтые индикаторы срабатывания исполнительных реле «СК1», «К2», «К3». Поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов и переключатель времени «время tск» находятся на верхней поверхности корпуса.



УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ

 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех 3-й степени жёсткости в соответствии с требованиям ГОСТ Р 51317.4.1 — 2000, ГОСТ Р 51317.4.4 — 99, ГОСТ Р 51317.4.5 — 99. Конденсация влаги на поверхности изделия не допускается.


РАБОТА РЕЛЕ

 Реле не требует оперативного питания, питается от контролируемой сети. Подключение питания производится к клеммам «А1», «+А3», «А2» в зависимости от напряжения питания. Для цепи СК1 реализована функция скользящего контакта. Длительность замкнутого состояния скользящего контакта определяется положением регулятора «tск».

Переключатель имеет 5 диапазонов выдержки времени. Для диаграммы работы «Задержка на включение» — включение исполнительного реле происходит через заданное время от начала подачи питания. Для диаграммы «Задержка на выключение» — включение исполнительного реле происходит одновременно с подачей питания, а выключение через заданное время. Диапазон времени устанавливается один для всех трёх цепей. Требуемые временные выдержки t1, t2, и t3 для каждой цепи определяется путём умножения числового значения, установленного на переключателях «ед.» и «дес.», на множитель выбранного диапазона. При выключенных исполнительных реле замкнуты контакты (15-16 для СК1), (25-26 для К2) и (35-36 для К3).При включённых исполнительных реле замкнуты контакты (15-18 для СК1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Реле имеет один переключающий контакт мгновенного действия МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания.



 ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВ3-141

Параметр	Ед.изм.	ACDC24В/AC230В
Напряжение питания	В	АСDC24/AC230±10%
Диапазоны выдержек времени		0,1 — 9,9с, 1 — 99с, 0,1 — 9,9мин, 1 — 99мин, 0,1 — 9,9ч
Фиксированные значения времени выдержки tск	с	0,2, 0,5, 1, 1,5, 2, 3, 4, 5, 7, 10
Погрешность отсчета выдержки времени, не более	%	5
Время  готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	7
Максимальное коммутируемое напряжение AC/DC	В	250/30
Максимальная коммутируемая мощность AC/DC	ВА	1750/210
Максимальное напряжение между цепями питания и контактами реле	В	2000 (50Гц — 1мин)
Степень защиты реле (по корпусу/по клеммам)		IP40/IP20
Диапазон рабочих температур	0C	-25…+55 (УХЛ4)
Температура хранения	0C	-40. ..+70
Относительная влажность воздуха	%	до 80 (при 250С)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	53х88х63
Масса	кг	0,155



ДИАГРАММЫ РАБОТЫ

Трёхцепное реле времени с функцией скользящего контакта по одной из цепей и мгновенным контактом. После подачи питания все три цепи начинают отсчёт времени. По окончании отсчёта времени по каждой цепи реле включаются (цепь со скользящим контактом включается на время tск). Отключить реле можно только выключив питание. Выдержка времени задаётся для каждой цепи индивидуально. Диапазон устанавливается один для всех.

Трёхцепное реле времени с функцией скользящего контакта по одной из цепей и мгновенным контактом. При подаче напряжения питания реле двух цепей включаются, реле цепи скользящего контакта остаётся выключенным, начинается отсчёт установленного времени. По окончании отсчёта времени по каждой цепи реле отключаются, а реле скользящего контакта включается на время tск. Выдержка времени задаётся для каждой цепи индивидуально. Диапазон устанавливается один для всех.



СХЕМА ПОДКЛЮЧЕНИЯ



ГАБАРИТНЫЕ РАЗМЕРЫ





ТУ 3425-007-31928807-2014

Сертификат соответствия EAC: смотреть

Форум и обсуждения  —  здесь

Наименование	Заказной код (артикул)	Файл для скачивания (паспорт)	Дата файла
РВ3-141 АСDC24В/АC230В УХЛ4	4640016933662	Скачать	04. 03.2015



Применение многофункционального реле времени при изготовлении шкафов управления

Тот, кто занимается автоматизацией, в частности, изготовлением шкафов управления, знает, насколько это хлопотно и неудобно, заказывать под каждую конкретную задачу определенный тип реле времени. Можно только посочувствовать специалисту, собравшему шкаф и узнавшему, что задача несколько изменилась, и установленные им реле уже не подойдут.
Следующее неудобство – отсутствие на простых моделях реле времени цифрового индикатора. В то же время уровень современной элементной базы позволяет создать реле времени легко настраиваемое на выполнение необходимой задачи, снабженное индикатором, показывающим время до срабатывания контактов реле, и имеющее невысокую стоимость, сравнимую с ценой на существующие изделия.

 Именно такую задачу решил конструкторский отдел НПК «Рэлсиб», завершив разработку одноканального реле времени РВ-01.
Реле имеет 8 встроенных функций и заменяет, практически, все выпускаемые в настоящее время одноканальные реле времени: ВЛ-54, ВЛ-55, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69, ВЛ-75, ВЛ-76, ВЛ-78, ВЛ-77, РСВ-15-5, РСВ-75 и др. В отличие от аналогов реле снабжено двухразрядным светодиодным индикатором. Уставка задается потенциометром с контролем значения уставок на цифровом индикаторе.



Теперь при изготовлении шкафа управления Вам не нужно заказывать под каждую конкретную задачу определенный тип реле времени. Достаточно установить одно реле времени РВ-01. При помощи переключателей, расположенных на передней панели, можно легко изменить алгоритм работы на выполнение необходимой задачи. А светодиодный индикатор покажет время срабатывания реле.
Готовится к производству реле времени, работающее как с переменным, так и с постоянным напряжением питания и управления. А после создания 2-х и 4-х канальных реле до 08. 2008 г. c эпохой огромного множества «незрячих» реле времени можно будет проститься навсегда. Реле РВ-01 прошло жесткие испытания на воздействие электромагнитных помех, что гарантирует его бесперебойную, надежную работу в различных изделиях. Те наши заказчики, кто уже успели купить этот прибор, высоко оценили качество его разработки и изготовления и удобство в работе.

Технические характеристики



Диапазон напряжения питания	от  150 до 240 В переменного тока частотой (50±1) Гц
Пределы   допускаемой погрешности отсчёта выдержки времени	не   более ±0,2 %
Температурный дрейф	не более 0,01%/°С
Количество  задаваемых выдержек времени	1
Максимальный   ток нагрузки, коммутируемый  реле времени, при активной нагрузке — не   более	— 7 А  при напряжении переменного тока  240 В; — 10 А  при напряжении постоянного тока 24 В
Минимальный   ток нагрузки	10 мА при напряжении 5 В
Потребляемая   мощность	не более  4 ВА
Средняя   наработка на отказ	не менее 50000 ч
Средний   срок службы	5 лет
Габаритные  размеры	не более 37х93х59 мм
Масса	не более 0,15 кг
Программируемый диапазон задания выдержки времени:
—  от 0,1 до 9,9 с	с шагом 0,1 с
—  от 1 до 99 с	с шагом 1 с
—  от 1 до 99 мин	с шагом 1 мин
—  от 1 до 99 ч	с шагом 1 ч

Алгоритмы работы реле времени



Диаграмма  работы	Описание функций реле  времени
	Задержка на включение при  постоянно поданном напряже­нии питания.
	Старт–Стоп. Включение   и задержка на выключение выходного реле происходит при замыкании  управляющего контакта. Повторное замыкание управляющего контакта  прерывает отсчёт выдержки времени, если происходит до истечения  установленной выдержки.
	Симметричная задержка на влюкчение и  выключение.
	Формирователь импульсов. При   замыкании управляющего контакта, выходное реле активируется, и  начинается отсчёт выдержки времени на выключение. Размыкание  управляющего контакта до истечения установленной выдержки прерывает  отсчёт и отключает выходное реле.
	Задержка на выключение при  постоянно поданном напряже­нии питания.
	Старт–Пауза. Включение и задержка на выключение выходного реле  происходит при замыкании управляющего контакта. Повторное замыкание  управляющего контакта останавливает (запоминает) отсчёт выдержки  времени,  если происходит до истечения установленной выдержки.  Последующее замыкание управляющего контакта продолжает отсчёт выдержки  времени.
	Генератор симметричных  импульсов, начиная с паузы, при постоянно поданно м напряжении  питания.
	Формирователь импульсов. При замыкании управляющего контакта, выходное реле  активируется, и начинается отсчёт выдержки времени на выключение. Отсчёт  выдержки времени происходит независимо от состояния управляющего  контакта. Замыкание управляющего контакта после выключения выходного  реле инициирует новый цикл работы.

Примечания:
U — напряжение питания;
S — управляющий контакт;
R — функционирование выходного реле;
T — выдержка времени

---

5.

3: Реле задержки времени — Workforce LibreTexts

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

918

• Tony R. Kuphaldt
• Schweitzer Engineering Laboratories via All About Circuits

Что такое реле времени?

Некоторые реле имеют своего рода «амортизирующий» механизм, прикрепленный к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточивается. Это дополнение дает реле свойство срабатывания с выдержкой времени . Реле с выдержкой времени могут быть сконструированы для задержки движения якоря при подаче питания на катушку, отключении питания или обоих этих случаях.

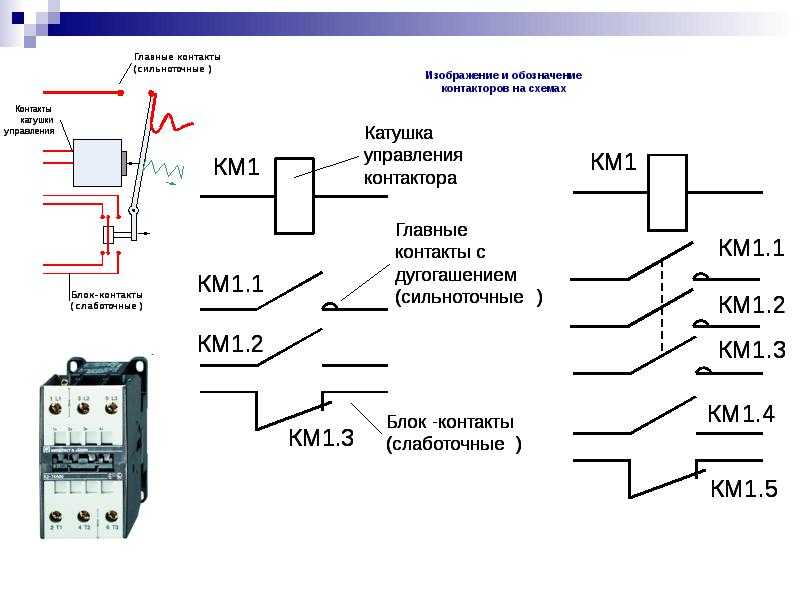

Контакты реле времени с задержкой должны быть указаны не только как нормально разомкнутые или нормально замкнутые, но и в зависимости от того, действует ли задержка в направлении замыкания или в направлении размыкания. Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.

Нормально-открытый, замкнутый по времени контакт

Во-первых, у нас есть нормально открытый, замкнутый по времени (NOTC) контакт. Этот тип контакта нормально разомкнут, когда катушка обесточена (обесточена). Контакт замыкается при подаче питания на катушку реле, но только после того, как катушка находится под постоянным питанием в течение заданного периода времени. Другими словами, направление движения контакта (либо на замыкание, либо на размыкание) идентично обычному нормально разомкнутому контакту, но есть задержка в закрытие направление. Поскольку задержка происходит в направлении включения катушки, этот тип контакта также известен как нормально разомкнутый, на — с задержкой:

Ниже приведена временная диаграмма работы этого контакта реле:

Нормально-открытый контакт с таймером

Далее у нас есть нормально-открытый контакт с таймером (NOTO). Подобно контакту NOTC, этот тип контакта нормально разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле. Однако, в отличие от контакта NOTC, синхронизация происходит по истечении 9 секунд.0034 обесточивание катушки, а не при подаче питания. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выключенный -задержка:

Ниже приведена временная диаграмма работы этого контакта реле:

Нормально-замкнутый, разомкнутый по времени контакт

Далее у нас есть нормально-замкнутый, разомкнутый по времени контакт (NCTO). Этот тип контакта нормально замкнут, когда катушка обесточена (обесточена). Контакт размыкается при подаче питания на катушку реле, но только после того, как катушка находится под постоянным питанием в течение заданного времени. Другими словами, направление движения контакта (замыкание или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания . Поскольку задержка происходит в направлении включения катушки, этот тип контакта также известен как нормально замкнутый, на — с задержкой:

Ниже приведена временная диаграмма работы этого контакта реле:

Нормально-замкнутый контакт с таймером

Наконец, у нас есть нормально-замкнутый контакт с таймером (NCTC). Как и контакт NCTO, этот тип контакта нормально замкнут, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле. Однако, в отличие от контакта NCTO, синхронизирующее действие происходит после обесточивание катушки, а не при подаче питания. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выкл. -задержка:

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Реле с задержкой времени Использование в логических схемах промышленного управления

Реле с задержкой времени очень важны для использования в логических схемах промышленного управления. Вот некоторые примеры их использования:

• Управление проблесковым маячком (время включения, время выключения): два реле с задержкой времени используются вместе друг с другом для обеспечения импульсов включения/выключения с постоянной частотой для подачи прерывистой мощности на лампу.
• Управление автоматическим запуском двигателя: Двигатели, которые используются для питания аварийных генераторов, часто оснащены средствами управления «автозапуском», которые обеспечивают автоматический запуск в случае сбоя основного электропитания. Чтобы правильно запустить большой двигатель, некоторые вспомогательные устройства должны быть запущены в первую очередь и выдержаны в течение короткого времени для стабилизации (топливные насосы, масляные насосы предварительной смазки), прежде чем подается питание на стартер двигателя. Реле времени задержки помогают упорядочить эти события для правильного запуска двигателя.
• Контроль безопасности продувки печи: прежде чем можно будет безопасно разжечь печь пламенного типа, вентилятор должен работать в течение определенного времени, чтобы «очистить» камеру печи от любых потенциально воспламеняющихся или взрывоопасных паров. Реле времени задержки обеспечивает логику управления печью этим необходимым элементом времени.
• Управление задержкой плавного пуска двигателя: вместо пуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключать пониженное напряжение для более «мягкого» пуска и меньшего пускового тока. После установленной временной задержки (обеспечиваемой реле задержки времени) подается полная мощность.
• Задержка последовательности конвейерной ленты: когда для транспортировки материала установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратной последовательности (последняя первая, а первая последняя), чтобы материал не скапливался до остановки или медленного движения. -подвижный конвейер. Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно если используются устройства управления двигателем с плавным пуском). По этой причине обычно на каждом конвейере предусмотрена схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты до того, как будет запущена следующая питающая его лента конвейера.

Усовершенствованные функции таймера

В более старых механических реле времени использовались пневматические демпферы или поршень/цилиндр, заполненные жидкостью, для обеспечения «амортизации», необходимой для задержки движения якоря. В более новых конструкциях реле с задержкой времени используются электронные схемы с резисторно-конденсаторными (RC) цепями для создания временной задержки, а затем питание обычной (мгновенной) катушки электромеханического реле с выходом электронной схемы. Реле с электронным таймером более универсальны, чем старые механические модели, и менее подвержены отказам. Многие модели имеют расширенные функции таймера, такие как «одноразовый» (один измеренный выходной импульс для каждого перехода входа из обесточенного состояния в активное), «повторный цикл» (повторяющиеся выходные циклы включения/выключения до тех пор, пока входное соединение не подключено). под напряжением) и «сторожевой таймер» (меняет состояние, если входной сигнал не включается и не выключается повторно).

Реле сторожевого таймера

Таймер сторожевого таймера особенно полезен для контроля компьютерных систем. Если компьютер используется для управления критически важным процессом, обычно рекомендуется установить автоматическое оповещение для обнаружения «зависания» компьютера (нештатной остановки выполнения программы по ряду причин). Простой способ настроить такую ​​систему мониторинга состоит в том, чтобы компьютер регулярно включал и отключал питание катушки реле сторожевого таймера (аналогично выходу таймера «перезапуска»). Если выполнение компьютера по какой-либо причине останавливается, сигнал, который он выводит на катушку сторожевого реле, перестает циклически повторяться и зависает в том или ином состоянии. Через короткое время после этого сторожевое реле «выключится» и сигнализирует о проблеме.

Обзор

• Реле задержки времени имеют следующие четыре основных режима работы контактов:
• 1: Нормально открытый, замкнутый по времени. Сокращенно «NOTC», эти реле размыкаются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение периода времени. Также называется нормально разомкнутыми реле с задержкой включения.
• 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называется нормально-разомкнутые реле с задержкой выключения .
• 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются только в том случае, если катушка постоянно находится под напряжением в течение периода времени. Также называется нормально замкнутыми реле с задержкой включения.
• 4: Нормально-замкнутый, с таймером. Сокращенно «NCTC», эти реле размыкаются сразу после подачи питания на катушку и замыкаются после того, как катушка была обесточена на определенный период времени. Также называется нормально замкнутые, с задержкой выключения реле.
• Таймеры One-shot обеспечивают одиночный контактный импульс заданной длительности при каждом включении катушки (переход с катушки выкл. на катушку вкл. ).
• Таймеры Recycle обеспечивают повторяющуюся последовательность замыкающих контактных импульсов до тех пор, пока катушка находится во включенном состоянии.
• Сторожевой таймер срабатывает на свои контакты только в том случае, если катушка не может непрерывно включаться и выключаться (запитываться и выключаться) с минимальной частотой.

---

Эта страница под названием 5.3: Реле задержки времени распространяется в соответствии с лицензией GNU Free Documentation License 1.3 и была создана, изменена и/или курирована Тони Р. Купхалдтом (Все о цепях) через исходное содержимое, отредактированное в соответствии со стилем и стандарты платформы LibreTexts; подробная история редактирования доступна по запросу.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Автор

   Тони Р. Купхалдт

   Лицензия

   ГНУ ФДЛ

   Версия лицензии

   1,3

2. Теги

   1. источник@https://www.allaboutcircuits.com/textbook/digital/

Работа реле времени с задержкой — DARE Electronics, Inc.

Свяжитесь с нами по электронной почте Запрос на квоту Техническая поддержка

Реле задержки времени DARE могут выполнять различные функции в зависимости от заданных требований для конкретного применения. Различные доступные функции задержки времени:

ЗАДЕРЖКА ПРИ РАБОТЕ

Период задержки начинается, когда на входные клеммы реле подается питание. Когда время задержки истечет, контакты реле перейдут во включенное положение. Контакты реле останутся во включенном положении. пока питание не отключат. Контакты реле переходят в обесточенное положение при отключении питания. Временная задержка реле сбрасывается, если питание отключается до завершения задержки.



ИНТЕРВАЛ ВРЕМЕННОЙ ЗАДЕРЖКИ



Когда питание подается на входные клеммы реле, контакты реле переключаются во включенное положение, и начинается период времени. По истечении интервала задержки контакты реле перейдут в обесточенное положение. После завершения интервала задержки необходимо отключить питание, чтобы сбросить время задержки реле. Если питание отключается до истечения времени задержки, контакты обесточиваются, и время задержки прекращается.

ЗАДЕРЖКА ПРИ ОТПУСКЕ — Контролируемая



Во время работы реле питание должно непрерывно подаваться на входные клеммы реле. Контакты реле перейдут во включенное положение при замыкании внешнего управляющего переключателя. Интервал задержки времени инициируется когда внешний переключатель управления разомкнут. По истечении времени задержки контакты реле переключаются в обесточенное положение. Если контрольный переключатель снова замкнут до истечения времени задержки, контакты реле задержки времени останутся во включенном положении, и время задержки будет сброшено. Временная задержка возобновится при следующем размыкании переключателя управления.



ЗАДЕРЖКА НА РАЗБЛОКИРОВКУ – Истина



Контакты реле перейдут во включенное положение при подаче питания на вход реле. Период выдержки времени инициируется при отключении питания от реле. Контакты реле остаются во включенном положении и переключится в обесточенное положение по истечении времени задержки. Если к реле снова подается питание до того, как время задержки истечет, контакты реле останутся под напряжением, а время задержки будет сброшено. Время задержка перезапустится при следующем отключении питания от реле.

ПОВТОРНЫЙ ЦИКЛ



При подаче питания на входные клеммы реле начинается задержка времени отключения. После того, как задержка выключения цикла завершена, контакты реле переходят во включенное положение, и начинается период задержки времени включения. Когда на время задержки завершается, контакты возвращаются в обесточенное положение.
