Антенный усилитель переделываем в плату согласования

Если ваша антенна с усилителем, не принимает стабильно сигнал цифрового телевидения DVB-T2, то часто проблема не в том, что усилитель слабый, а в том что он вообще там не нужен. Да да, после прихода цифрового эфирного телевидения, ситуация с приёмом сигнала в некоторых отношениях сильно поменялась и во многих случаях, усилитель в антенне, становится просто не нужным, более того он становится причиной неустойчивого, а иногда и вообще отсутствующего сигнала.

О причине этого явления и методах борьбы с ним я уже писал вот здесь, поэтому не буду повторятся и не буду объяснять зачем нужна переделка о которой хочу рассказать в этой заметке. А именно как усилитель для антенны «полячки» переделать в плату согласования.

Что для этого понадобится? Собственно сам усилитель, можно даже неисправный, отрезок провода сантиметра 3 и паяльник. Задача — Из платы усилителя сделать плату согласования, которую не всегда можно купить в магазинах.

Приступаем к переделке

На усилителях от антенн типа «решётка» имеется симметрирующий трансформатор, он нам и понадобится для согласования антенны с потребителем сигнала. На фото ниже трансформатор обведён жёлтым. (В усилителях для других типов антенн тоже можно совершить подобную переделку)

Согласующий трансформатор на плате усилителя антенны

Выпаивать его не нужно, всё гораздо проще. На плате усилителя, со стороны радиоэлементов, нужно убрать лишнее. А именно, отпаять конденсатор на выходе трансформатора (отмечен красной точкой) И отпаять элементы обвязки в цепи клеммы, к которой подключается центральная жила кабеля (отмечены оранжевым)

Внимание! В усилителях с другими номерами, количество элементов и их расположение может отличаться, но смысл остаётся тем же, отсоединить трансформатор и клемму от схемы усилителя.

Антенный усилитель с отмеченными для удаления элементами

У меня получилось вот так! (Фото ниже) Конечно же, все места пайки я промыл спиртом….. ну как промыл? — Протёр тонким слоем, ну вы знаете ))) Хотя это делать и необязательно.

Усилитель с уже удалёнными элементами

Заключительный этап — Коротким проводком нужно соединить освободившийся выход трансформатора с клеммой для центральной жилы кабеля. Всё, плата согласования готова! Можно ставить и пробовать. И да! Не забудьте вместо блока питания, поставить обычный ТВ штекер. Тот что с сепаратором от БП, не подойдёт.

Переделанный в плату согласования усилитель

На этом всё!  Нашли полезным? Делитесь с друзьями, кнопки соц сетей ниже, это поможет развитию сайта. Спасибо!



blogvp.ru

Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля


Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны


Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы



Смотрите видео инструкцию изготовления антенны


Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

sdelaysam-svoimirukami.ru

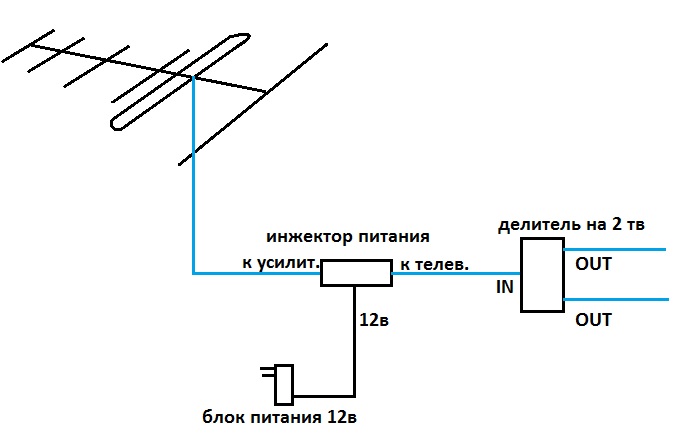

Как подключить антенный усилитель к блоку питания

Я сам дома телемастер – о подключении телевизора

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания - адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания
для антенного усилителя с адаптером

Представленный выше на фотографии блок питания - адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера
для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера
для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

ydoma.info

Цифровая антенна с усилителем. Использование польской антенны для DVB-T2 –

Антенна с усилителем типа «Решётка» и цифровое телевидение — это совместимо?

Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать «полячку» без усилителя? Всё это и другие вопросы в данной статье.

Здравствуйте, уважаемые посетители! Автор сайта Blogvp.ru приветствует Вас!

Не секрет, что антенна «Польская  решётка» завоевала широкую популярность среди пользователей. Она уже долгое время служит народу и нередко мучает своих пользователей. Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.

Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения.

Быстрая навигация по статье

Польская антенна для приёма цифрового телевидения

Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т.е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.

Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.

Об этих переделках и не только, пойдет речь в данной статье.

Как проявляет себя антенна «Решётка» с цифровым ТВ?

Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

  • Сигнал полностью отсутствует, антенна ничего не ловит.
  • Во время настройки, шкала уровня сигнала скачет от нуля до ста.
  • Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
  • Из 20 возможных каналов, показывают лишь 10.
  • Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!

Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов. Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер — просмотр ЦТВ не возможен!

Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает!  Сигнал получается слишком сильный.

Как ни странно, но в этом нет ничего хорошего, к тому же на ряду с полезными, усиливаются и паразитные частоты, так называемые помехи, которые тоже сильно мешают.

Что делать если антенна решётка не принимает DVB T2

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод — усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.


Внимание! Крайне полезный совет!

Будет неплохо в момент «экспериментов» с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку «Info» (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Кстати, узнать на каких каналах идёт вещание в вашей местности можно пройдя по этой ссылке.


Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.


Внимание!  Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому, обычный штекер!


Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

  1.  Устанавливаем на кабель обычный ТВ штекер.
  2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: «Питание Антенны Вкл /Выкл»

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

  1. Опять же нужно установить обычный штекер.
  2. Понадобится применить специальный адаптер, для питания антенны через USB порт телевизора. (примерно 150 — 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

  1. Устанавливаем обычный телевизионный штекер
  2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.


Это были способы переделки «Польской антенны» для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Использование польской антенны без усилителя

Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.

Кроме того, сразу снимаются самые проблемные места антенны решётки — усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую —  делал неоднократно! Проверено! Работает!

Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.

Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.

Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.

P.S. Уже готова статья о том как из усилителя сделать плату согласования.

Как правильно закрепить усилитель на антенне типа решётка

Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!

Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.

Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма цифрового но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.

Вот типичный пример неправильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны — снизу, под усилителем.

Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.

А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.Перевёрнутый контактами к петлям усилитель.

Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.

Другие неисправности и проблемы монтажа этой антенны

Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут  горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.

Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.

Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора — вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.

Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.

Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.

Неаккуратное соединение кабеля одна из причин неработоспособности антенны.А вот пример качественного соединения и правильной установки усилителя.

Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель.

 P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.

А со жгутом поступаем так.

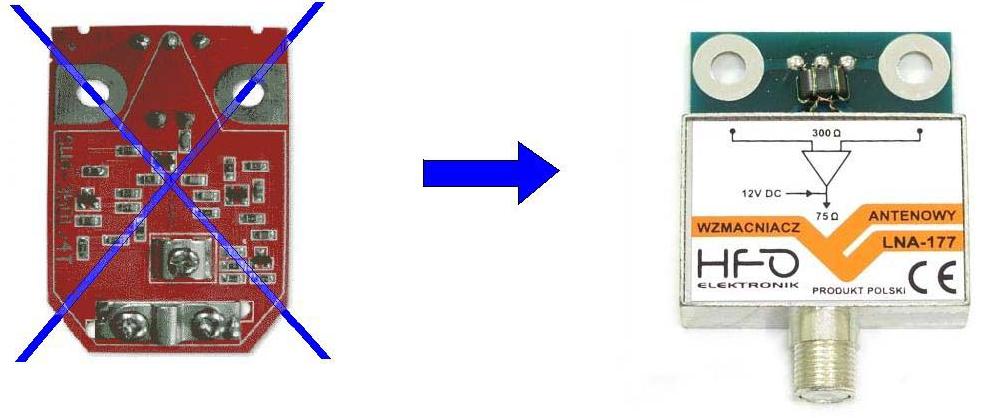

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Параметры усилителей для антенны телевизора

Помочь в выборе может таблица параметров где указанны также примерные расстояния удалённости от  телецентра на которых рекомендуется применение конкретного усилителя.

Хорошо использовать регулируемый блок питания, он позволяет уменьшать напряжения питания усилителя, и тем самым «придушить» избыточное усиление.

Как защитить антенну, телевизор или ресивер от грозы

Вам доводилось когда нибудь видеть телевизор пострадавший от грозы? Мне много раз!

Конечно повреждения бывают разными, но в одном случае в шасси телевизора была просто прожжённая дыра диаметром примерно 15 см. Но это скорее единичный случай. Тем не менее грозы доставляют не мало хлопот. Выбивают оборудование, усилители на антеннах. Можно ли как то минимизировать ущерб или избежать этого?

Можно! Если придерживаться некоторых правил.

  1. Хорошо если антенна заземлена, вообще то это требование по установке. На некоторых антеннах возле хомута крепления есть даже приваренный болт для заземления. Мачта антенны (металлическая) должна быть в земле.
  2.  Не всегда есть возможность организовать заземление, и в таких случаях усилители меняются довольно часто, почти после каждой грозы. Для выхода усилителя из строя не нужно прямого попадания молнии, достаточно статического напряжения.  По возможности заземляйте антенну!

Применяйте усилители с грозозащитой.

Есть ряд усилителей с встроенной грозозащитой, конечно от прямого попадания она не спасёт, но такие усилители практически не выходят из строя от статики. Опознать их можно по очевидному признаку. Смотрим фото.

У такого усилителя стоят два стеклянных диода, те что обведены жёлтым.

Это не обязательно усилитель с номером SWA-1, это может быть любой номер, но если в нём стоят такие два элемента, то это вариант исполнения с грозозащитой. К сожалению попадаться такие стали не часто.

Применяйте грозозащиту для аппаратуры.

Есть также возможность защитить от разрядов и свою аппаратуру, для этого нужно в разрыв кабеля приходящего от антенны или тарелки вставить специальный узел, который так и называется «Грозозащита»

Он может быть от разных производителей, различаться по внешнему виду, но цель его одна: Защитить аппаратуру от разрядов приходящих через антенный кабель.

Это может быть вот такой бочонок, который с помощью F разъёмов вставляется в цепь кабеля, между антенной и телевизором или приставкой ресивером. В случае чего выйдет из строя он, но не аппаратура, что значительно дешевле.

Конечно стопроцентной защиты он не обеспечит, хотябы потому что разряд может прилететь и через сетевой провод. Но по цепи антенны некоторую защиту даёт.

Если уж хотите полностью себя обезопасить, то в случае грозы которая рядом, отключайте всю аппаратуру из розетки, отключить просто кнопкой или с пульта, не спасёт. И вынимайте из гнезда антенный кабель.

Тоже можно сделать и с компьютером, отключить от сети и отсоединить тот провод по которому приходит всезнающий интернет.

Далее…. берёте любимую книгу, наливаете чашечку чая и… наслаждаетесь!

Ну вот, на этой романтической ноте, пожалуй и закончу свой эпос про польскую антенну.

Нашли полезной эту статью! Поделитесь пожалуйста с друзьями, нажав на кнопки соцсетей.

Вам это совсем не сложно, а для развития сайта будет полезно.  Спасибо!

blogvp.ru

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптера
для подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптера
для подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.



Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

www.proterem.ru

Блок питания для антенного усилителя

Блок питания для антенного усилителя

Блоки питания, которыми комплектуются телевизионные антенны с усилителями, изготовлены с минимум затрат и такой же надежностью. Так как они обычно работают круглосуточно, то часто перегреваются и выходят из строя, даже при номинальном напряжении сети переменного тока.

Как уже упоминалось выше, блоки питания для антенн исполняются с минимумом затрат, обеспечивая ток потребления 20 мА при напряжении 12 вольт. Однако они поддерживают хорошую стабилизацию по напряжению, за счет применения в схеме стабилизатора на 12 вольт.

Давайте посмотрим на  схему блока питания антенного усилителя.



Стандартная схема блока питания антенного усилителя

Из схемы видно, что БП антенного усилителя состоит из: трансформатора с встроенным предохранителем Т1, выпрямителя VD1-VD4, фильтра по низкой частоте C5 и по высокой частоте C6, стабилизатор напряжения DA1, а также индикатор напряжения 12 В HL1. Такая схема представляет собой нерегулируемый блок питания антенного усилителя.

Есть возможность регулировки уровня сигнала с помощью регулируемого блока питания антенного усилителя. Схема практически аналогична нерегулируемой, с одной добавкой в цепь стабилизатора напряжения по выводу 2 в разрыв вставлен переменный резистор, с помощью которого можно менять напряжение питания усилителя.



Своими руками

Приведенная выше схема потребляет от сети излишне большой ток. Если ее доработать, то можно в результате получить более экономичный блок питания, с улучшенными характеристиками. Вот схема экономичного блока питания для антенного усилителя:

Резисторы R1, R2 снижают собственное потребление БП, увеличено рабочее напряжение проблемного конденсатора C5, добавлены дополнительные фильтры L1C7 и L2L3C8.

Нет ничего сложного в том, чтобы сделать блок питания для антенного усилителя своими руками. Следует помнить, что самодельный блок питания антенны должен иметь низкое потребление и хорошую стабилизацию, иначе на экране будут проявляться помехи в виде снега, косых полос и широких черных полос.

Подключение

Чтобы подсоединить кабель к блоку питания для антенного усилителя нужно соединить антенный кабель со штекером. Первым делом нужно подготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонкий круговой срез,

старайтесь не повредить тонкие волоски экрана под внешним слоем изоляции. Снимите срезанный кузок изолятора. Аккуратно и равномерно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте еще один круговой срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.



Обратите внимание, металлическая оплетка должна касаться нижней залуженной площадки, иначе питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В светиться не будет.

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки начнет показывать сразу.

Неисправности

К основным неисправностям антенного БП можно отнести:

  1. Неисправность трансформатора;
  2. Неисправность стабилизатора;
  3. Неисправность фильтра.



При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.

При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.

Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 – 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.



Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.

data-matched-content-rows-num="4,8" data-matched-content-columns-num="1,4" data-matched-content-ui-type="image_stacked" data-ad-format="autorelaxed">

xn--80aanab4adj2bicdg1q.xn--p1ai

Простая телевизионная антенна | Мастер-класс своими руками

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) - это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:
  • - Коаксиальный кабель.
  • - Разъем телевизионный.
  • - Медная проволока около метра в длину, диаметром 2 - 4 мм. Подойдет так же любая, даже стальная.
  • - Флюс с припоем.
  • - Пластиковая круглая распределительная коробка для корпуса. Или любая другая.


Изготовление антенны для приема цифрового телевидения (DVB-T)


Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.


Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.


Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.


Зачищаем телевизионный кабель и припаиваем к антенне как на фото.


В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

Запущу автоматический поиск каналов.

Результат не заставил себя долго ждать. Прием отличный.


Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора


sdelaysam-svoimirukami.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
