Как установить диммер: подробная инструкция по подключению и настройке светорегулятора

Что это такое?

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

• Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
• Продлевать срок службы лампочек;
• Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
• Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Есть лишь один недостаток — высокая цена, которая окупается через несколько месяцев сниженными суммами в квитанциях за свет. Многих пугает также неизвестность прибора, но на самом деле, принцип работы диммера безопасный и понятный каждому, кто проходил в школе курс физики.

Как работает диммер

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Каким бывает регулятор

Современные рынки предлагают несколько видов диммеров. В основном деление происходит по типу регулятора:

• Поворотные, в которых регуляция интенсивности освещения возможна через круглую поворотную ручку.
• Кнопочные, с одной или несколькими кнопками на сенсорном экране, предлагающими несколько вариантов пропускаемой мощности.

Также разнятся устройства по форме (круглые, квадратные, прямоугольные), количестве регулируемых светильников (от одного до четырех), цвету, материалу и многому другому, что существенно не влияет на их эксплуатацию.

Как выбрать подходящий

Представленный ассортимент порождает закономерный вопрос: какой диммер лучше выбрать? Помогут с ответом полезные советы:

• Стандартный диммер подходит только для галогенных ламп и ламп накаливания, для светодиодов необходимо подбирать специальные устройства.
• Максимальная нагрузка должна превышать существующее напряжение в сети.
• Хорошо зарекомендовали себя производители «Berker», «Bironi», «Simon».

Особенности подключения

Как таковых, особых моментов, как подключить выключатель с диммером, нет — процесс монтажа идентичен стандартной розетке или простому выключателю.

Алгоритм выглядит следующим образом:

• Отключить подачу питания в квартире или доме (во всех помещениях сразу).
• Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.
• Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
• Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
• В пустой подрозетник вставить заднюю часть диммера.
• Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
• Проверить прочность соединений, установить клеммы.
• Зафиксировать декоративную крышку.
• Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы. Осталось только подобрать подходящее устройство и приступить к монтажу.

Фото диммера

https://youtu.be/wdMXA2gu0rw

устройство, конструктивные разновидности, как правильно подключить регулятор света

Диммер — электронный механизм, выполняющий роль регулятора электрической мощности. Несколько лет назад единственным устройством, которое могло изменять яркость света, был реостат. Его применение не давало возможность экономить потребление электроэнергии, так как мощность реостатов была одинаковой с нагрузкой. С появлением и установкой диммера стало возможным регулировать яркость света с уменьшением мощности сети.

Устройство и виды

В основу конструкций диммеров заложены разные элементные базы. Все они имеют свои преимущества и недостатки. Различают следующие виды:

1. Конструкции, выполненные на основе переменного сопротивления или реостата. Такие устройства считаются самыми простыми, но непрактичными. У такого оборудования низкий коэффициент полезного действия, и они сильно греются, поэтому им необходима система охлаждения.
2. Электронные диммеры, или регуляторы света, работающие на симисторах, тиристорах и транзисторах. Это оборудование нельзя применять с аппаратурой, которой требуется определенная форма электропитания. Кроме того, такие устройства могут выдавать помехи, мешающие работе радиоприемников или подобной технике. Но все же именно такой вид регуляторов чаще всего используют в последнее время.
3. Устройства, использующие автотрансформаторы, являются наиболее подходящими по параметрам питания. Их недостатками считаются: сложная конструкция, большой вес, трудность управления. высокая цена.

При выборе любого типа конструкции следует учитывать параметры нагрузки, к которой он будет подключаться.

Конструктивные особенности

Диммеры различают по способу установки, разделив их на группы: модульные, на шнуре, моноблочные, для установки в монтажную коробку. Модульные устройства устанавливают в электрический щиток на DIN-рейку.

Для управления они обладают выносной кнопкой или клавишным переключателем. Обычно осуществляют подключение диммера в схему с лампами накаливания или галогенными светильниками через понижающий трансформатор.

Проводные регуляторы устанавливают для управления мощностью настольных ламп, бра, торшеров и т. д. Единственное условие — светильники должны быть с лампами накаливания.

Самыми популярными являются моноблочные конструкции, которые выглядят как обычные выключатели, и устанавливают их в те же монтажные коробки. Подключение устройства специалисты проводят в разрыв фазного провода. По способу их управления существуют следующие разновидности:

1. Поворотные — включение, выключение и регулировка осуществляется с помощью поворотного диска. Сразу после включения устройство устанавливается на минимальную мощность.
2. Поворотно-нажимные — внешне выглядит как предыдущий прибор, но включение и выключение проводят с помощью нажатия на диск, а регулировку — его поворотом.
3. Клавишные — напоминают традиционные клавишные электровыключатели. Устройства бывают одноклавишные, где управление осуществляется кратковременным удержанием кнопки. В двухклавишных приборах одной кнопкой осуществляют включение и выключение, а второй — управление яркостью.
4. Сенсорные — считаются самыми надежными диммерами, так как не имеют механических деталей.

В последнее время в основном используют моноблочные виды регуляторов, но для управления светом в квартире или частном доме хорошо подходят модульные конструкции.

Популярные модели

В настоящее время выпускается множество моделей диммеров. Выпуск их налажен как российскими, так и зарубежными производителями. Стоит отметить следующие устройства:

1. Wessen SR-5SO-18 — поворотное устройство, устанавливаемое в монтажную коробку. Регулирует мощность в схемах с галогенными и лампами накаливания в сетях на 220 В.
2. Экорост 015−009 — этот прибор предназначен для управления мощностью светодиодной ленты. Регулировка осуществляется с помощью 12-кнопочного пульта или поворотом диска. Выходное напряжение 12 В.
3. Panasonic WMTC 0525−2WH-RES Arkedia — поворотный регулятор, который используют для управления светом светодиодных и ламп накаливания.
4. SCO-811 — диммер, предназначенный для установки в электрический щиток на DIN-рейку. Регулировку осуществляют кнопочным механизмом.

Стоит отметить еще такие марки приборов: TDM SQ 1805−0009, Lezard 702−0303−115, VIKO KARMEN 562020 и др.

Установка и подключение диммера

На примере моноблочного устройства стоит рассмотреть, как установить и правильно подключить диммер. Дело в том, что чаще всего используют именно такой тип прибора, и его легко подключить самостоятельно. Единственным важным моментом является правильное определение фазного и нулевого проводов.

Иначе электронная схема прибора выйдет из строя. В остальном он устанавливается таким же образом, как типовой выключатель. Сначала отключают питание, которое подается на комнату или всю квартиру. Затем аккуратно снимают старый выключатель и отсоединяют от него провода.

Включают автомат и с помощью электрического индикатора определяют, где находится фазный провод. Автомат опять отключают, а если провода одного цвета, то фазный помечают небольшим куском изоляционной ленты.

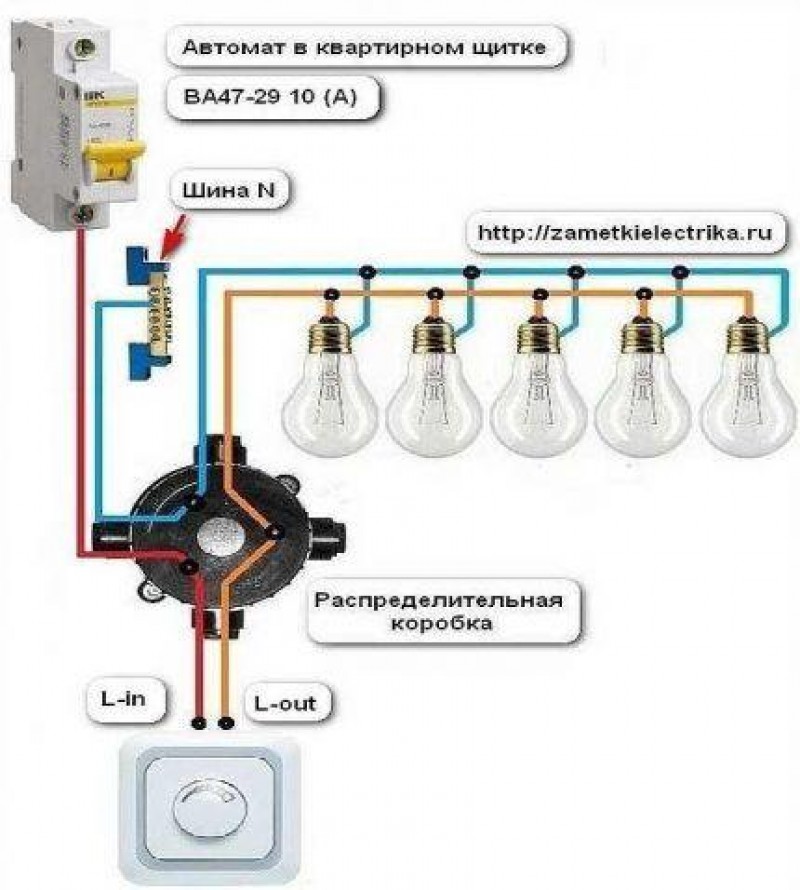

На обратной стороне корпуса диммера есть две клеммы, обозначенные: in, out. Первая означает вход, а вторая — выход. К первой клемме подсоединяют фазный провод, а ко второй — нулевой. Необходимо сразу аккуратно проверить работоспособность прибора.

Подают питание, включив автомат, и поворачивают диск по часовой стрелке, пока светильники не заработают на полную мощность. Далее устройство устанавливают в монтажную коробку и прочно фиксируют.

В спальной комнате диммер можно установить у кровати, а при входе — стандартный выключатель. В такой схеме прибор будет играть роль проходного регулятора света. Такой способ очень удобен при больших площадях помещений.

Схема подключения диммера: виды и особенности монтажа

Что такое диммер и как он работает?

В последнее время на полках магазинов появилось новое устройство, которое по внешнему виду напоминает обычный выключатель, но стоит в разы дороже. Данное слово техники называется диммер и предназначается для регулирования яркости света в помещении.
По сравнению с обычным включателем, диммер имеет больше функций. Если старый и знакомый нам прибор только включает и выключает свет, то новинка позволяет полноценно заменить эти функции и дополнительно регулировать яркость. Пользователь может самостоятельно установить уровень интенсивности освещения и менять его при необходимости.
Принцип работы устройства прост. При помощи специального регулятора меняется мощность, потребляемая энергоносителями. При уменьшении уровня интенсивности освещения прямопропорционально снижается и мощность, что потребляют лампы. И наоборот – установка большей мощности электрического потока увеличивает производство света. Соответственно, в зависимости от поставленного показателя и устанавливается яркость ламп.
Влияет ли постоянное изменение мощности на срок годности ламп? Этот вопрос актуальный для многих. Использование диммера вместо выключателя никаким негативным образом не сказывается на электрических приборах. То есть, от изменений яркости лампы не станут служить меньше. А может даже и наоборот увеличивают срок службы. Ведь, если помните, лампочка накаливания чаще всего перегорает при включении или выключении освещения. То есть напряжение скачком подается на лампочку. С помощью диммера напряжение плавно подается на осветительные приборы, что должно увеличить срок службы ламп.
Кроме того, устройство имеет и свои плюсы. Наибольшее достоинство – снижение уровня потребления электроэнергии. При постоянном регулировании освещения можно значительно уменьшить количество Вт, а значит – снизить коммунальные платежи.

Виды диммеров: особенности технологий

Все диммеры, предоставленные сегодня на рынке можно поделить на несколько групп:

Первая группа включает в себя приборы, основной механизм которых состоит из цилиндра, что движется по своей оси. Поворачивая составной элемент по часовой стрелке яркость света увеличивается, при обратном повороте – уменьшается. По своему использованию и подключению такой диммер считается наиболее простым.
Второй вид – сенсорные. Они позволяют устанавливать освещение при помощи специального экрана, реагирующего на тепло, движение и т. д. Аппарат считается наиболее современным, поскольку дает возможность пользователю установить нужные параметры при минимальном вмешательстве.
Кнопочные диммеры наиболее простые по своей технологии. Это двухкнопочный прибор, где одна из клавиш отвечает за увеличение мощности электролампы, а вторая – за ее уменьшение. При этом, кнопки могут быть, как сенсорными, так и обычными. Прибор зачастую устанавливается как проходной в общей схеме.

Регулируемые выключатели света: возможности в управлении

Установка диммера зависит напрямую от его вида. При выборе поворотного устройства прибор подключается вместо обычного выключателя. Соответственно, все включения и выключения света проводятся только при помощи диммера.
Сенсорные и кнопочные виды имеют больше возможностей. Дело в том, что устройства можно установить сразу на нескольких точках. При этом, каждая из них будет иметь те же функциональные возможности, но управление общим светом проходит уже с нескольких удобных пользователю позиций.
Диммер можно установить и параллельно с выключателем. Больше вариант подходит для сенсорных приборов. Хотя он используется довольно редко, но подходит большим помещениям, где в силу площади лучше иметь несколько мест управления освещением.

Как подключить регулятор света к сети?

Наиболее важным аспектом становится непосредственно сам монтаж диммера. Стоит сразу отметить, что схема подключения диммера не имеет ничего сложного. Прибор монтируется точно так же, как и обычный выключатель. То есть, нужно создать разрыв цепи питания. В него подключается непосредственно сам диммер.
Разница в виде самого прибора ощущается в установке вывода из цепи. Если говорить о поворотной конструкции, то их будет всего лишь два. Точно такую же схему будет иметь и двухклавишный прибор. Важно при выборе места разрыва цепи соблюдать полярность, но, как подтверждают электрики, даже нарушение в такой области не повлияет на работоспособность регулятора освещения.
Если хотите заменить обычный выключатель на диммер, то дополнительного разрыва в цепи делать не нужно. Просто вместо включателя монтируется устройство регулирования яркости. Предложенный вариант подключения является наиболее простым.
Схема установки сразу нескольких приборов будет более сложной. Помимо двух и более разрывов в цепи создается еще и перемычка между самими диммерами для проходной системы. Способ подходит для больших помещений. К примеру, рекомендуется схема двойного монтажа для коридоров, гостиной, общественных мест и т.д.
Проходной выключатель тоже применяется в схемах. Он рекомендуется в тех случаях, когда идет монтаж нескольких регуляторов света. Проходной механизм устанавливается в части цепи от фазы и до самого диммера.

Диммер и светодиоды – несовместимые вещи

Если принимается решение об установке регулятора яркости, то стоит учитывать некоторые моменты, что могут помешать механизму работать. Дело в том, что прибор рассчитывается на ограниченную нагрузку электроэнергией. Соответственно, схема подключения должна включать в себя только:

• лампочки накаливания;
• галогенные лампы.

Энергосберегающие осветители, что стали так популярны в последнее время рассчитаны на другую мощность. Поэтому, если включить в схему диммер вместо обычного выключателя, то пользователь рискует остаться без освещения вообще. Работа в паре этих устройств – несовместима и приводит систему к выходу из строя.
Но, из ситуации есть выход. Есть в продаже специальные светодиодные лампы, которые регулируются диммером. Они дороже простых светодиодных ламп, но они есть. А для галогенных ламп в продаже есть специальные регуляторы света. Они рассчитаны именно на соответственные приборы, что убирает риск падения системы. Поэтому, перед тем, как покупать устройство в магазине – проконсультируйтесь с продавцом о том, для каких схем рассчитан каждый вид. В дальнейшем это позволит избежать проблем с неисправностями системы электроснабжения.

Как установить диммер?

Если схема монтажа понятна, то открытым остается вопрос о непосредственно самой замене выключателя на технологию нового поколения. По самой системе работы процесс ничем не отличается от установки включателя. Это хорошо видно на видеоролике:

Лучше всего использовать уже готовую встроенную монтажную коробку  от старого  выключателя света. В ней размещены два провода, что устанавливают разрыв в цепи. Один идет непосредственно к средству освещения, а второй выходит из фазы.
Используя необходимо установить новую монтажную коробку нужно придерживаться следующей последовательности:

• отключить пробки или автомат, сделать это нужно не для отдельной комнаты, а для всей квартиры или помещения, в котором происходит замена приборов;
• коронкой просверлить отверстие в стене, которое по размерам вмещает монтажную коробку, ее и установите в полученное отверстие;
• заведите провода в монтажную коробку;
• подсоедините каждую жилу к определенной клемме диммера;
• корпус диммера закрепить в монтажной коробке;
• боковые винты крепления диммера закрутите для того, чтобы лапки прижима смогли равномерно и устойчиво распределится по корпусу монтажной коробки;
• установить декоративный внешний элемент, закрутить все составные элементы;
• возобновить поток электроэнергии. Если освещение появилось, значит все сделано правильно.

Проходной, сенсорный и другие виды диммеров устанавливаются по такой же технологии. Главное – соблюдать последовательность шагов и подключение устройства к общей схеме не составит никакого труда.

Сделаю сам или вызову мастера?

Можно ли самостоятельно вмонтировать регулятор яркости света? Если вы имеете малейшее представление о том, как установить розетку или выключатель – смело беритесь и за диммер.
По уровню сложности схема монтажа ничем не отличается.
Но, если есть сомнения в собственных силах, то лучше отдать предпочтение специалистам-электрикам. Они сделают все максимально быстро и без риска. Найти профессионала проще всего в сети Интернет. Множество компаний предлагают соответственные услуги и помогут в удобный клиенту момент.

Как подключить диммер – правила и нюансы выполнения работ + Видео

Если вы хотите создать в своем жилище необычный световой дизайн и сэкономить попутно на оплате счетов за электричество, узнайте, как подключить диммер. Это устройство позволяет выполнять плавную регулировку напряжения на галогенных и обычных лампах.

Диммер – полезное электротехническое устройство

В быту описываемые нами приспособления применяются для регулировки температуры функционирования электрических плит, утюгов, паяльников и прочих нагревательных приборов, а также для настройки яркости свечения ламп. По этой причине диммеры часто называют светорегуляторами.

Важный момент! Рассматриваемые регуляторы запрещается использовать с импульсными и трансформаторными устройствами (радиоприемники, старые телевизоры). При подключении к ним диммера они просто-напросто выйдут из строя. А вот к любым лампам накаливания и к галогенным осветительным приборам светорегуляторы можно подключать смело.

Светорегулятор для ламп накаливания

Устройство будет оберегать их, подавая на лампочки минимальный ток при включении электричества. За счет этого лампы будут работать намного дольше (как известно, чаще всего они перегорают именно из-за стартовых скачков напряжения). Некоторые современные диммеры не только регулируют степень освещенности помещения, но и могут выполнять другие функции, которые облегчают жизнь и делают ее в разы комфортнее. Навороченные светорегуляторы могут:

• управляться с пульта либо голосовыми командами;
• отключать и включать лампы по заранее установленному таймеру;
• стать частью набирающих популярность систем умный дом;
• изменять в автоматическом режиме температуру света, создавать эффект мигающего освещения.

Понятно, что недорогие светорегуляторы ничего из вышеуказанного не могут. Но со своей основной функцией – регулировкой уровня освещенности, они справляются на отлично.

Какими бывают диммеры – о разновидностях и их особенностях

Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.

Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.

Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства. Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.

Транзисторный диммер

Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.

Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:

1. Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
2. Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
3. Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.

Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.

Моноблочный светорегулятор – простой и удобный

Такие диммеры бывают различных модификаций. Отличаются они друг от друга вариантом управления. Оно может быть:

• Сенсорным. Устройства с таким вариантом управления профессионалы называют самыми надежными в эксплуатации. В них, по сути, нечему ломаться, так как в регуляторах отсутствуют какие-либо механические элементы. Вам достаточно легонько прикоснуться к экрану диммера, чтобы активировать его.
• Поворотным. Чтобы выключить лампу, нужно повернуть диск прибора до упора влево. Разновидность такого диммера – поворотно-нажимной механизм. Пользователю требуется нажать на устройство, чтобы выключить либо включить его. А сама настройка необходимого уровня освещенности осуществляется посредством поворота диска.
• Клавишным. Отличить такой диммер от обычного выключателя внешне невозможно. Вам нужно нажать на клавишу, чтобы включить свет, и удерживать ее в нажатом состоянии определенное время. Пока клавиша находится в зажатом состоянии, интенсивность освещения повышается.

Моноблочный клавишный светорегулятор

Важный нюанс. Моноблочные регуляторы света разных типов можно подключать к определенным приборам и лампам. На упаковке с диммером всегда указывается, с какой техникой он может работать.

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

1. Отключаете подачу электричества на квартиру в щитке питания.
2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

Различные варианты подключения диммера

В спальнях специалисты советуют устанавливать светорегулятор не вместо стандартного выключателя, а последовательно с ним. Сам диммер желательно смонтировать прямо возле кровати (тогда вы сможете регулировать освещение, не вставая с нее). А старый выключатель оставляют на его обычном месте – у входа в спальню. Им вы будете пользоваться при входе и выходе из помещения.

Монтаж диммера возле кровати

Если вы хотите управлять освещением комнаты из разных ее точек, разрешается монтировать сразу два регулятора. В этом случае потребуется соединить друг с другом первые и вторые клеммы на диммере и подсоединить фазу к третьему разъему любого из устройств. Оставшийся выход на другом светорегуляторе будет служить для провода, который идет на нагрузку.

Напоследок давайте разберемся, как правильно подсоединить диммер к светодиодным (LED) лампам или лентам. По сути, процедура выполняется так же, как и в случае подключения обычных осветительных приборов. Но есть один нюанс. Вам нужно поставить регулятор прямо перед контроллером светодиодного светильника. То есть необходимо сделать следующее:

1. Подключить диммер в разрыв фазы.
2. Соединить выход устройства с входом контроллера.

Удачи вам!

Как подключить ленту к диммеру

Диммер используют для регулировки освещения — это не просто удобная функция. В некоторых ситуациях она практически незаменима. Рассмотрим в статье, как правильно подключить светодиодную ленту к диммеру, сделать это без ошибок и наслаждаться качественным управлением светом. Если следовать инструкции и делать все пошагово и внимательно, трудностей точно не возникнет.

С чего начать — потребляемая мощность диммера

Для подключения светодиодной одноцветной (монохромной) ленты к диммеру необходимо правильно рассчитать потребляемую мощность диммера в соответствии с длиной светодиодной ленты.

Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность диммера (Вт).

Также необходимо, чтобы напряжение питания светодиодной ленты и диммера совпадало. Если лента 12В, то диммер, соответственно, тоже 12В. Подробнее про ленты 12В и 24В читайте в обзоре здесь.

Чтобы пользователю было легче определить питающее напряжение светодиодной ленты, на всем протяжении светодиодной ленты указывается её питающее напряжение 12В или 24В, а также обозначается полярность контактов.

Определяем + и —

Для одноцветной (монохромной) ленты, как правило, красный – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).

Бывают ленты с другими цветовыми выходами: белый провод «+», белый провод с дополнительными штрихами «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

На корпусе диммера, со стороны выходного напряжения, стоит обозначение OUTPUT – это сторона выходного напряжения. На ней, как правило, бывают обозначения «+» и «-».

Светодиодная лента подключается к этой стороне OUTPUT (выходное напряжение) с соблюдением полярности подключения. Положительный контакт светодиодной ленты «+» подключается к положительной клемме «+» диммера, а отрицательный контакт «-» светодиодной ленты подключается к отрицательной клемме «-» диммера. Еще раз напомним, что светодиодная лента подключается к клеммам выходного напряжения диммера.

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора 2,5*5,5 мм, то подключение производится со стороны коннектора «ПАПА», который обозначается на диммере LED и «+» и «-».

Для подключения необходимо соединить коннектор светодиодной ленты и коннектор контроллера.

Подключаем диммер к блоку питания

Подключение диммера к блоку питания производить при выключенном напряжении электросети 220В.

К клеммам входного напряжения диммера, обозначаются, как «V+» и «V-» подключается сторона выходного напряжения с клеммами «V+» и «V-».

В случае, если конструкция подключения диммера предусматривает подключение с помощью коннектора с разъемом «МАМА», то он подключается к выходному разъему блока питания (адаптеру питания) «ПАПА».

ВАЖНО:

1. Обращаем внимание, что диммер подключается к блоку питания (адаптеру питания). Подключение диммера к сети 220В напрямую категорически запрещено!

2. При подключении диммера к блоку питания (адаптеру питания) проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, диммера и выходного напряжения блока питания (адаптера питания) должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим диммер напряжением питания 12В и блок питания (адаптер питания) с выходным напряжением 12В. Подробнее о блоках питания читайте в статье здесь.

Если вы внимательно прочитаете инструкцию и пошагово выполните все пункты, трудностей с подключением возникнуть не должно. Всегда готовы помочь!

Рекомендуем прочитать статью Как подключать светодиодную ленту 12В и 24В

Как установить диммерный переключатель

Есть ли в доме или за его пределами определенные источники света, которые при включении заставляют вас съеживаться и закрывать глаза? Переключатель диммера может сделать такое освещение более универсальным, создавая более комфортную домашнюю среду для вас и вашей семьи, позволяя точно настроить «атмосферу» по своему вкусу — и возвращая вам контроль над тем, когда вам понадобятся эти солнцезащитные очки.

Установить диммер легко, но, как и при планировании ландшафтного освещения, требуется немного предусмотрительности.Перед тем, как вытащить выключатели света, сделайте домашнюю работу. Не все лампы могут быть затемнены, в том числе многие КЛЛ и светодиоды, поэтому перед покупкой обязательно ознакомьтесь с техническими характеристиками ламп. Кроме того, потолочные вентиляторы требуют специальных диммерных переключателей, чтобы колебания тока не повредили двигатель. Делайте покупки осторожно!

• Соберите инструменты и материалы
  • Инструмент для зачистки проводов
  • Отвертка
  • Детектор напряжения
  • Подходящий диммерный переключатель для вашего приложения:
    одинарный или трехходовой (см. Ниже).
  • Фонарик (при недостаточном освещении)
• Этапы установки
  • Отключите питание
    Отключите питание блока выключателя (не выключателя света). Затем используйте детектор напряжения, чтобы убедиться, что питание отключено, прежде чем прикасаться к каким-либо проводам.
  • Снимите старый переключатель
    Отвинтите и снимите крышку панели переключателя, а затем переключатель. Ослабьте провода (обычно обернутые вокруг винтов разъема) или просто отрежьте концы с помощью инструментов для зачистки проводов и снимите старый переключатель, используя инструменты для зачистки проводов, чтобы удалить ¾ дюйма корпуса с конца для повторного подключения.
  • Проверьте инструкции по переключателю диммера
    Всегда проверяйте, какая часть переключателя находится сверху / снизу, и куда идут провода, прежде чем подключать устройства.
    • Зеленый: Заземление или медный провод.
    • Черный: Провода, идущие к диммеру (на каждом золотом винте).
  • Знайте свой тип установки:
    • Этапы установки стандартных / однополюсных диммерных переключателей
      (свет включается / выключается из одного места)
      • Подключите зеленый провод заземления к зеленому или оголенному медному проводу в настенной коробке, скручивая концы вместе с помощью гайки соединителя.
      • Подключите каждый провод диммера (черный) к проводам дома по отдельности. Они могут быть черными, белыми с черными отметинами или красными. Затяните концы вместе проволочной гайкой (ами).
    • I Установка для трехходовых диммеров
      (свет можно включать / выключать из нескольких мест)
      • Снимите ¾-дюймовую оболочку с домашних проводов с помощью инструмента для зачистки проводов. Если провода погнуты, сначала удалите скрученные концы.
      • Подключите зеленый провод заземления к зеленому или оголенному медному проводу в настенной коробке, скручивая концы вместе с гайкой соединителя.
      • Подсоедините провод регулятора яркости (черный) к общему проводу с меткой, удаляя при необходимости изоленту.
      • Подключите 2 оставшихся «бегущих провода», по отдельности подключив каждый к оставшимся проводам в настенной коробке.
  • Собери все вместе
    После подключения проводов установите переключатель обратно в электрическую коробку, а затем установите крышку переключателя.
  • Замените лампочку (и)
    Помните, что не все лампы совместимы с переключателями света, поэтому вам, вероятно, придется заменить старую лампу, прежде чем использовать новый переключатель света.
  • Restore Power
    Тогда получайте удовольствие, играя с вашим новым регулируемым светом!
• Правила техники безопасности при интеллектуальной установке
  • Обеспечьте безопасность, отключив автоматический выключатель до заменяемого выключателя. (Если вы только выключите выключатель, вы рискуете получить удар.)
  • По возможности всегда обматывайте провод вокруг винта, чтобы со временем не ослабить проводку. Заверните конец в U-образную форму, сожмите концы вместе и затяните винт.
  • Не оставляйте оголенные провода оголенными. Обрезать концы и при необходимости повторить.

На полпути? Независимо от того, где вы остановились в своем проекте DIY, Mr. Electric может вам помочь. С легкостью завершите свой проект с помощью профессионала Mr. Electric уже сегодня.

Этот блог предоставлен компанией Mr. Electric в образовательных целях только для того, чтобы дать читателю общую информацию и общее понимание по указанной выше конкретной теме. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе.Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

Quick Fix: Как установить диммерный переключатель

Когда мы с женой впервые поженились, у нас была квартира с двумя спальнями в Мэриленде. Я любил это место. В то время я пытался стать финансовым консультантом, специализируясь на обслуживании учителей. Работать в сфере финансовых услуг — это тяжелый бизнес, полный отказов. В свой первый день я был в школе на своей территории продаж. Я представился секретарю школы, и она сразу же попросила у меня карточку.Когда я сказал ей, что мои открытки все еще печатаются, она сказала мне: «Уходи и не возвращайся, пока они не появятся». После такого дня мне не терпелось вернуться домой, где было безопасно, уютно и уютно.

Однако в нашем заведении было одно неприятное. Это было освещение над обеденным столом. Настроение никогда не было правильным. Когда горел верхний свет, это было похоже на тюремный допрос, и свечи всегда казались слишком темными. Я хотел установить диммер, но беспокоился, что это может быть сложно.Я понятия не имел, что это было так просто. Если вы хотите создать правильное настроение или сэкономить на счетах за электроэнергию, вот как установить диммер.

Необходимых инструментов:

• Отвертка
• Детектор электричества / напряжения
• Гайка для проволоки
• Кусачки
• Инструмент для зачистки проводов

1. Отключите питание на панели выключателя.
2. Убедитесь, что питание отключено, включив и выключив свет.
3. Отвинтите и снимите крышку.
4. Используйте детектор напряжения, чтобы убедиться, что электричество отключено.
5. Отвинтите винты, которыми переключатель крепится к распределительной коробке, и вытащите переключатель, обнажив подсоединенные к нему провода.
6. К переключателю должно быть подключено три провода: либо 2 черных, либо 1 черный и 1 белый. Эти провода похожи. Третий провод — провод заземления, он должен быть либо неизолированным, либо зеленым.
7. Отвинтите два одинаковых провода (черный или черный и белый), оставив пока заземляющий провод.
8. Теперь снимите заземляющий провод и отложите старый выключатель в сторону.
9. Отрежьте четверть дюйма всех 3 проводов кусачками.
10. С помощью инструмента для зачистки проводов отрежьте по 2,5 см резинового покрытия на конце каждого провода.
11. Возьмите ваш новый переключатель освещения и найдите зеленый провод, идущий от него. Совместите конец этого провода с медным / зеленым проводом, идущим от стены. Затем используйте проволочную гайку и навинтите оба провода, пока они не будут соединены.
12. Возьмите черные провода на переключателе диммера и подключите их один за другим к черным проводам (или черным и белым проводам), идущим от стены, таким же образом (используя гайки для проводов).
13. Если какой-либо провод выходит из гайки, закройте его черной изолентой.
14. Вставьте провода в электрическую коробку и вкрутите переключатель диммера.
15. Установите крышку на место и прикрепите ручку к диммеру.
16. Снова включите питание на выключателе.

Huddle Up Question

Соберитесь вместе со своими детьми и расскажите им об электробезопасности.

Как установить диммер для вашего встроенного освещения

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

• Новый переключатель освещения и крышка.
• Отвертки среднего размера — плоские и Phillips
• Кусачки / инструменты для снятия изоляции
• Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового диммерного переключателя вам необходимо знать, является ли цепь освещения одинарной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест).Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но для уверенности прочтите упаковку.

После того, как у вас будет новый диммер и инструменты, этот проект займет не более 20 минут, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и с помощью тестера проводов под напряжением убедитесь, что питание отключено.

Шаг 3. Отсоедините провода, подключенные к коммутатору. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подключите провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

Как установить двойной диммер для потолочного вентилятора | Руководства по дому

Один выключатель часто обеспечивает только электричеством потолочный вентилятор, что требует использования цепей для включения и выключения света и выбора скорости вентилятора. Вы можете установить двойной диммерный переключатель для потолочного вентилятора, чтобы регулировать скорость вращения вентилятора и интенсивность света из исходного положения настенного переключателя. Для правильной работы нового переключателя требуется дополнительный электрический провод, чтобы отделить свет от вентилятора.

Включите потолочный вентилятор выключателем света. Убедитесь, что лезвия вращаются, а свет горит.

Найдите выключатель на 15 или 20 ампер внутри блока выключателей, который питает потолочный вентилятор. Выключите прерыватель, чтобы отключить электричество. Освещение потолочного вентилятора выключится, и лопасти вентилятора перестанут вращаться, когда вы выключите правильный выключатель.

Прижмите бесконтактный измеритель напряжения к крышке настенного переключателя потолочного вентилятора. Индикаторная лампа на тестере не загорается, если на выключатель не подается электричество.

Выкрутите винты, удерживающие крышку на выключателе потолочного вентилятора. Коснитесь тестером двух черных электрических проводов, прикрепленных к боковой стороне переключателя потолочного вентилятора, чтобы убедиться, что питание отключено.

Отсоедините кожух потолочного вентилятора от подвесного кронштейна на потолке, открутив от двух до четырех винтов, удерживающих его. Оставьте навес напротив двигателя потолочного вентилятора, чтобы вы могли проверить провода, соединяющие потолочный вентилятор с электрическими проводами внутри электрической коробки вентилятора.

Удерживайте тестер напротив черных электрических проводов, соединенных вместе с помощью соединителя. Несмотря на то, что вы отключили правильный прерыватель, дважды проверьте питание, прежде чем отсоединять провода.

Открутите разъемы, удерживающие провода от электрической коробки к электрическим проводам потолочного вентилятора. Снимите потолочный вентилятор с подвесного кронштейна и установите его на устойчивую рабочую поверхность.

Отсоедините настенный выключатель потолочного вентилятора от стены, открутив два винта, удерживающих его в электрической коробке.Ослабьте два винта клемм на боковой стороне переключателя, чтобы высвободить черные электрические провода. Утилизируйте оригинальный настенный выключатель потолочного вентилятора.

Согните концы черного, белого и неизолированного медных электрических проводов внутри распределительной коробки в потолке в виде крючка. Сделайте крючок на конце неметаллического электрического кабеля длиной 12-3 мм. Соедините вместе провода от потолочной коробки к кабелю 12-3 нм. Оберните провода изолентой, пока 12-3 нм не будет надежно прикреплен к проводам в потолке.

Загляните внутрь распределительной коробки, в которой находился выключатель потолочного вентилятора. Найдите соединители, удерживающие вместе белые провода и оголенные медные провода. Открутите эти разъемы и разъедините два набора проводов.

Возьмитесь за белые, черные и неизолированные медные электрические провода, идущие от электрического блока в стене до электрического блока на потолке. Вытащите провода из коробки в стене. Вытягивая провода, протяните новый кабель 12-3 нм, прикрепленный к проводам в потолке, через стену и наружу через коробку в стене.Это заменяет оригинальный кабель 12-2 нм новым кабелем 12-3 нм.

Протяните кабель до тех пор, пока не увидите не менее 8 дюймов кабеля длиной 12–3 нм у электрического блока в стене. Обрежьте ленту с электрического кабеля, чтобы освободить старый 12-2 нм, и выбросьте его. Оставьте не менее 8 дюймов нового кабеля на потолочной коробке.

Вставьте концы нового кабеля 12-2 нм в центральное отверстие кабельного рыхлителя. Сожмите ручки рыхлителя вместе, чтобы разорвать не менее 6 дюймов внешней оболочки на концах кабеля.Используйте кусачки, чтобы отрезать свободную оболочку с концов кабеля и обнажить четыре электрических провода внутри кабеля. Снимите примерно 3/4 дюйма изоляции с каждого оголенного провода с помощью приспособлений для зачистки проводов.

Поместите потолочный вентилятор в подвесной кронштейн на потолке. Подключите черный провод электродвигателя потолочного вентилятора к черному проводу электрического блока. Накрутите соединительный элемент на черные электрические провода, чтобы соединить их вместе. Повторите это соединение еще раз для двух белых электрических проводов.

Накрутите коннектор на зеленый электрический провод от потолочного вентилятора к голому медному заземляющему проводу от распределительной коробки, чтобы соединить два провода вместе. Подсоедините оставшийся красный электрический провод от потолка к оставшемуся проводу электрического осветительного прибора от потолочного вентилятора. В зависимости от производителя этот электрический провод может быть синим, черным с белой полосой или черным с желтой полосой.

Наденьте навес на подвесной кронштейн. Закрепите его винтами, которые вы удалили ранее.

Подключите белый электрический провод внутри коробки в стене к новому белому электрическому проводу, используя соединитель. Проделайте то же самое с двумя неизолированными медными электрическими проводами внутри коробки. Осторожно протолкните два комплекта электрических проводов к задней части коробки.

Найдите черный электрический провод, помеченный как «линия», подключенный к двойному диммерному переключателю потолочного вентилятора. Подключите его к оригинальному черному проводу от настенной коробки с оранжевым разъемом. Подключите черный электрический провод от диммера, помеченный как «нагрузка», к новому черному электрическому проводу, который вы вставили в настенную коробку с другим разъемом.

Подключите красный электрический провод от настенной коробки к оставшемуся электрическому проводу на переключателе, помеченном как «свет», с последним оранжевым проводным соединителем.

Поместите двойной переключатель диммера в настенную коробку. Прикрепите верхнюю и нижнюю часть переключателя диммера к настенной коробке с помощью винтов из комплекта поставки. Установите крышку, поставляемую с переключателем освещения.

Включите прерыватель, чтобы снова подключить электричество к потолочному вентилятору.

Ссылки

Ресурсы

Биография писателя

Сесилия Харш профессионально пишет с 2009 года.В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере домашнего благоустройства, уделяя особое внимание садоводству, а также имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

КАК УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА

Что не нравится в возможности приглушить свет?!? Возможно, это просто одно из моих любимых обновлений, которые я могу разместить в пространстве.После того, как вы правильно настроили освещение, идеальным вариантом станет создание желаемого настроения. Переключить имеющийся переключатель на диммер довольно просто. Сегодня мы разберемся, как установить диммер.

Отвертка Phillips

Проволочные гайки

Бесконтактный тестер напряжения

Клещи электрические

Кожаные перчатки

Первое, что вам нужно сделать, это определить, регулируется ли ваш светильник.Также, если ваш светильник находится на однополюсном или трехпозиционном переключателе.

Если вы определили, что ваш светильник регулируемый, вам нужно будет отключить питание той области, в которой вы собираетесь установить диммер. Иногда отключение сети — самый безопасный способ сделать это.

Затем вам нужно будет использовать бесконтактный тестер напряжения, чтобы убедиться, что на ваш коммутатор не подается питание.

Если на ваш коммутатор не подается питание, теперь вы готовы снять старый коммутатор.Сначала вам нужно будет снять крышку. Затем вам нужно будет вывернуть верхний и нижний винты из старого переключателя, чтобы снять переключатель.

Теперь у большинства коммутаторов будет два провода для подключения для правильной работы. Если вы заменяете трехпозиционный переключатель, вам необходимо убедиться, что вы покупаете правильный диммер, совместимый с заменой трехпозиционного переключателя. Если у вашего переключателя три провода — один красный, а два черных — это трехпозиционный переключатель.Два черных провода — это однополюсный выключатель.

После того, как вы определите, какой тип переключателя вам понадобится, вы готовы к установке нового диммера, соединив оба черных провода с помощью гайки. Если ваш переключатель трехпозиционный, вам нужно будет соединить черный с черным и красный с красным, чтобы он работал правильно.

Теперь вы можете вставить провод обратно в коробку за переключателем и снова прикрепить верхний и нижний винты, чтобы закрепить диммер на месте.Затем снова установите крышку.

Теперь вы можете включить питание и протестировать новый диммер.

Перед установкой переключателя яркости убедитесь, что осветительный прибор и лампочки совместимы с переключателем, который вы пытаетесь установить.

Другой полезный световой столб

Как установить светильник

Как правильно выбрать лампочку

Где разместить утопленное освещение

Как установить диммерный переключатель

Тодд Фратцель по электрике

Установка диммерного переключателя

Довольно простой проект улучшения дома — установка диммерных переключателей.Диммерные переключатели могут помочь создать лучшие визуальные настройки в комнате в зависимости от деятельности, для которой она используется. Кроме того, использование диммерных переключателей действительно может помочь снизить ваши счета за электроэнергию, когда свет тускнеет. Как и при любом электрическом проекте, убедитесь, что вы следуете местным строительным нормам и тщательно читаете инструкции производителя.

На рынке представлено несколько стилей диммерных переключателей. Вы можете купить старомодный тип с круглым циферблатом, вы можете купить ползунковые переключатели или теперь вы можете купить эти переключатели с ползунком сбоку.Мне очень нравятся эти переключатели, потому что они подходят ко всем остальным тумблерам в нашем доме.

Важно тщательно выбирать переключатель диммера, чтобы он соответствовал потребностям вашего конкретного проекта. Я устанавливаю этот диммер на существующий однополюсный переключатель, который управляет четырьмя встраиваемыми галогенными лампами мощностью 100 Вт. Поэтому я выбрал диммер, рассчитанный на лампы накаливания 120 В, 600 Вт или галогенные лампы. Если вы не знаете, какой переключатель вам нужен, лучше всего обратиться за помощью к продавцу или электрику.

Этапы установки

Первым шагом в любом электрическом проекте является отключение питания цепи в коробке выключателя. Затем вы должны проверить цепь, чтобы убедиться, что она не находится под напряжением. Убедившись, что питание отключено, я осторожно снял крышку переключателя. После снятия крышки снимите старый выключатель и осторожно удалите заземляющий провод (обычно голая медь) и два черных горячих провода. Не важно помнить, какой провод был сверху или снизу для этого однополюсного переключателя.

После того, как вы удалили старый переключатель, очень просто выполнить те же действия в обратном порядке, чтобы установить новый переключатель освещения. Просто переустановите заземляющий провод на зеленый винтовой штырь, а затем подсоедините два черных «горячих» провода к оставшимся двум штырям с правой стороны переключателя. Затем прикрутите переключатель обратно к коробке и совместите его с другими переключателями.

Наконец, установите на место крышку выключателя и включите питание на панели выключателя. Если вы правильно выполнили эти инструкции, вы сможете включить свет, чтобы проверить их.

Стоит отметить, что диммерные переключатели будут теплыми на ощупь, когда свет включен. Это нормально, волноваться не о чем. Этот проект обошелся мне всего в 15 долларов, и он сделает просмотр телевизора в гостиной более приятным ночью без бликов.

Как установить диммерный переключатель

Прежде чем мы перейдем к идентификации вашего переключателя, вы должны понять, что, прежде всего, вы не можете превратить промежуточный переключатель в диммер.

Что такое промежуточный выключатель света? — Это трехпозиционный переключатель света, используемый, когда у вас есть три или более переключателя, управляющих одним светом.Средний переключатель будет промежуточным.

Что такое переключатель диммера? — Диммерные переключатели света, проще говоря, представляют собой устройства, подключенные к осветительной арматуре и используемые для снижения яркости света.

Шаг 1

В одну или две стороны?

• Если у вас есть только один переключатель (простой переключатель включения / выключения), он будет односторонним.

• Если в комнате есть два выключателя, управляющих одним и тем же светом, это будет двусторонний

• Если у вас их больше двух, e.В большой комнате с тремя входами / выходами, требующими трех переключателей, у вас будет сочетание двух способов и промежуточных элементов, вы сможете изменить только один из двух способов, чтобы стать диммером.

• В каждой цепи переключения может быть только один диммер.

• Вы можете купить односторонние диммеры на 1 группу, но они обычно не более рентабельны, чем 1 группа 2 способа, и вы можете использовать 1 группу 2 способа как 1 группу 1 способ, но вы не можете использовать 1 группу 1 способ как 1 банда 2 способа!

Шаг 2

До появления светодиодов было намного проще идентифицировать переключатели, но теперь вам нужно проверить минимальную и максимальную мощность диммера и убедиться, что он подходит.Чтобы немного усложнить задачу, вам нужно проверить, совместим ли ваш диммер со светодиодами.

нельзя рассчитать так же, как лампы накаливания или сетевые галогенные лампы. Хорошее практическое правило, которое используется большинством производителей, состоит в том, чтобы взять максимальный рейтинг переключателя диммера и разделить его на 10 (т. Е. Использовать 10% от максимального рейтинга). Например. Диммер с максимальной мощностью 400 Вт (это соответствует 40 Вт) может работать с пятью светодиодными лампами с регулируемой яркостью 7,1 Вт.

Необходимые инструменты:

Отвертка с лезвием 3,5 мм рекомендуется для винтов переключателя

— в зависимости от переключателя яркости будет зависеть от типа отвертки, которая вам понадобится для соединительных винтов, обычно вам понадобится 2,5 мм или 3 мм

Наша рекомендация:

В идеале, вы должны включить свет, который вы собираетесь заменить диммером, а затем изолировать питание от этой цепи, отключив питание.
