Как установить распределительную коробку для электропроводки. Установка распределительной коробки для электропроводки: пошаговая инструкция

Как правильно установить распределительную коробку в доме или квартире. Какие инструменты понадобятся для монтажа. На что обратить внимание при выборе места установки. Как подключить провода в распределительной коробке.

Выбор места для установки распределительной коробки

Правильный выбор места для монтажа распределительной коробки — важный этап работы. При выборе места необходимо учитывать следующие рекомендации:

• Коробка должна быть легкодоступна для обслуживания и ремонта проводки. Не рекомендуется устанавливать ее за мебелью или бытовой техникой.
• Оптимальная высота установки — 15-20 см под потолком. Это упростит прокладку вертикальных ответвлений к розеткам и выключателям.
• Не следует располагать коробку на уровне подвесных шкафов, чтобы избежать повреждения проводки при сверлении стен.
• При монтаже подвесных потолков нужно предусмотреть люки для доступа к коробкам.
• В новых помещениях место для коробки лучше планировать заранее на этапе черновых работ.

Правильно выбранное место упростит дальнейшую эксплуатацию электропроводки и позволит легко выполнять ремонт при необходимости.

Необходимые инструменты и материалы

Для установки распределительной коробки понадобятся следующие инструменты и материалы:

• Распределительная коробка подходящего размера
• Перфоратор или дрель
• Коронка по бетону нужного диаметра
• Молоток и зубило
• Отвертки
• Плоскогубцы и бокорезы
• Провода и кабели
• Изолента или термоусадочные трубки
• Гипсовый или цементный раствор
• Уровень

Набор инструментов может немного отличаться в зависимости от типа стен и выбранной коробки. Важно заранее подготовить все необходимое для быстрого и качественного монтажа.

Подготовка отверстия в стене

После выбора места необходимо подготовить отверстие в стене для установки распределительной коробки. Порядок действий следующий:

1. Разметить на стене контур будущего отверстия по размеру коробки.
2. Просверлить отверстие с помощью перфоратора и коронки подходящего диаметра.
3. Удалить остатки бетона или кирпича из отверстия с помощью зубила и молотка.
4. Очистить отверстие от пыли и мусора.
5. Проверить глубину и ровность отверстия, при необходимости доработать.

Важно, чтобы отверстие было немного больше размеров коробки для удобства монтажа. Его глубина должна позволять утопить коробку заподлицо со стеной.

Монтаж распределительной коробки в стену

После подготовки отверстия можно приступать непосредственно к установке коробки. Процесс монтажа включает следующие этапы:

1. Завести в коробку концы проводов через технологические отверстия.
2. Нанести по периметру отверстия в стене слой гипсового или цементного раствора.
3. Аккуратно вставить коробку в подготовленное отверстие.
4. С помощью уровня выровнять коробку так, чтобы ее края были заподлицо со стеной.
5. Зафиксировать коробку в таком положении до полного застывания раствора.
6. После высыхания раствора очистить края коробки от его остатков.

Важно следить, чтобы при установке не повредились заведенные в коробку провода. Коробка должна быть надежно зафиксирована в стене и выровнена по уровню.

Подключение проводов в распределительной коробке

Правильное соединение проводов в коробке — ответственный этап работы. Необходимо соблюдать следующие правила:

• Все провода заземления соединяются в одну скрутку.
• Нулевые провода объединяются в отдельную скрутку.
• Фазные провода также соединяются вместе.
• Провода от розеток подключаются напрямую к основной линии.
• Осветительные приборы подключаются через выключатель.

Для удобства рекомендуется помечать провода разными цветами: синий — ноль, желто-зеленый — заземление, остальные цвета — фаза. Все соединения должны быть надежно заизолированы.

Завершающие этапы монтажа

После подключения всех проводов необходимо выполнить завершающие работы:

1. Аккуратно уложить соединенные провода внутрь коробки.
2. Проверить надежность всех соединений.
3. Закрыть коробку крышкой.
4. При необходимости закрасить или заклеить крышку в цвет стены.
5. Проверить работу подключенных электроприборов.

Важно не замуровывать коробку в стену намертво, а оставить к ней удобный доступ на случай ремонта проводки в будущем.

Типичные ошибки при монтаже распределительных коробок

При установке распределительных коробок нередко допускаются следующие ошибки:

• Выбор коробки слишком малого размера для количества проводов.
• Установка коробки в труднодоступном месте.
• Некачественная изоляция соединений проводов.
• Чрезмерное заглубление коробки в стену.
• Отсутствие маркировки проводов по цветам.
• Соединение медных и алюминиевых проводов без специальных клемм.

Избежать этих ошибок поможет внимательное планирование работ и соблюдение всех рекомендаций по монтажу. При наличии сомнений лучше обратиться к профессиональному электрику.

Меры безопасности при работе с электропроводкой

Работа с электропроводкой требует соблюдения правил безопасности:

• Перед началом работ обязательно отключить электричество на щитке.
• Использовать инструменты с изолированными рукоятками.
• Работать в резиновых перчатках и обуви с резиновой подошвой.
• Не выполнять работы в одиночку.
• Не касаться оголенных проводов и металлических частей.
• После завершения работ проверить отсутствие напряжения на проводах.

Строгое соблюдение техники безопасности поможет избежать поражения электрическим током и других опасных ситуаций при монтаже.

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Содержание

1. Назначение распределительных коробок
2. Основные требования к местам установки распределительных коробок
3. Виды распределительных коробок
4. Особенности способов установки распределительных коробок различной конструкции
5. Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
6. Разделка и подключение проводов в коробке
7. Часто задаваемые вопросы

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

• Металлические;
• Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast	Диаметр в мм	Технологические отверстия	Степень влаго защиты
JBR060	60 х 40	4 — Ø 20 мм	IP 44
JBR065	65 х 35	4 — Ø 20 мм
JBR070	70 х 40	4 — Ø20 мм
JBR080	80 х 40	4 — Ø 20 мм	IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

• Накладные коробки для открытой проводки;
• Внутренние коробки для скрытой проводки;
• Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
• Для установки в кирпичные и бетонные стены;
• Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

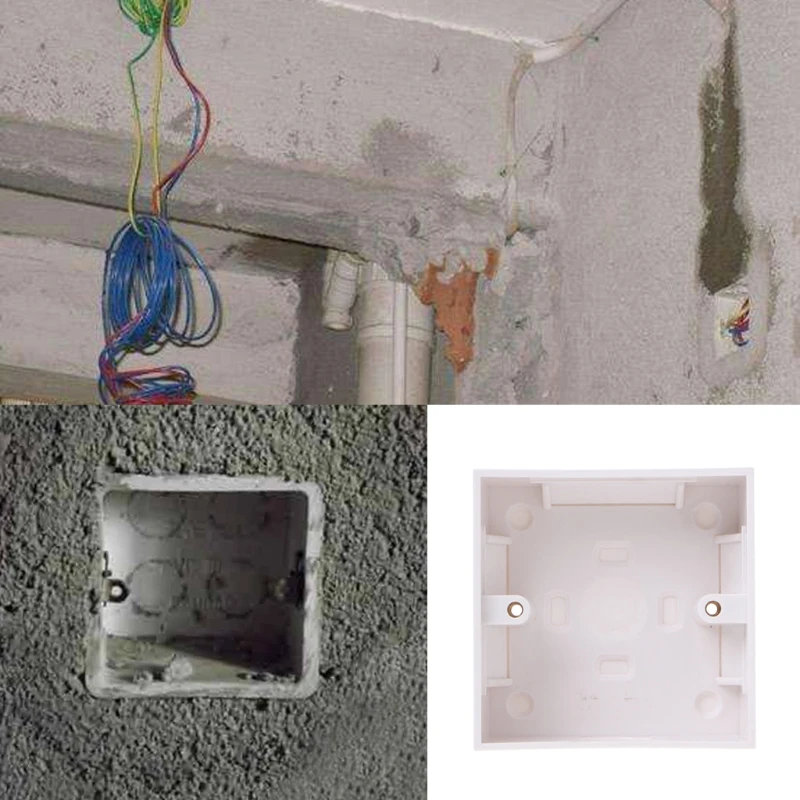

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

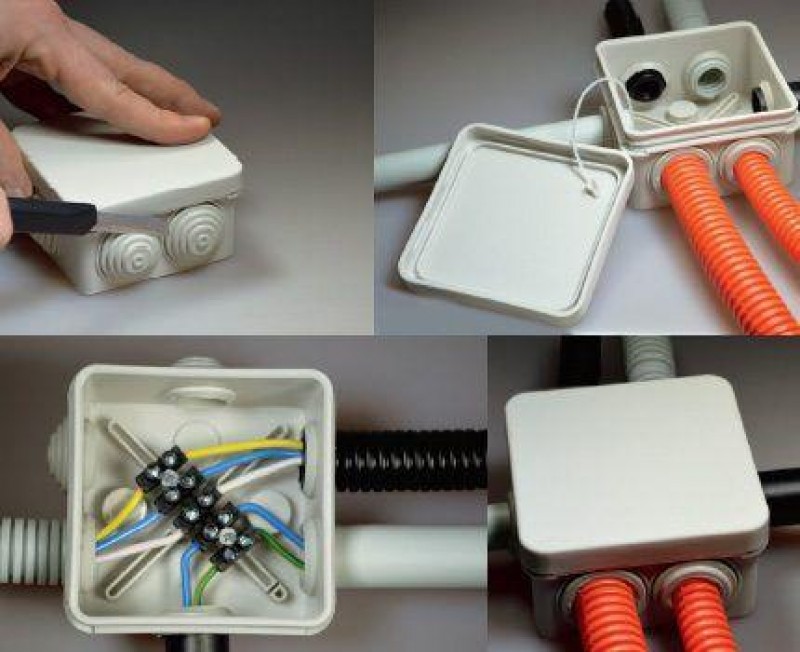

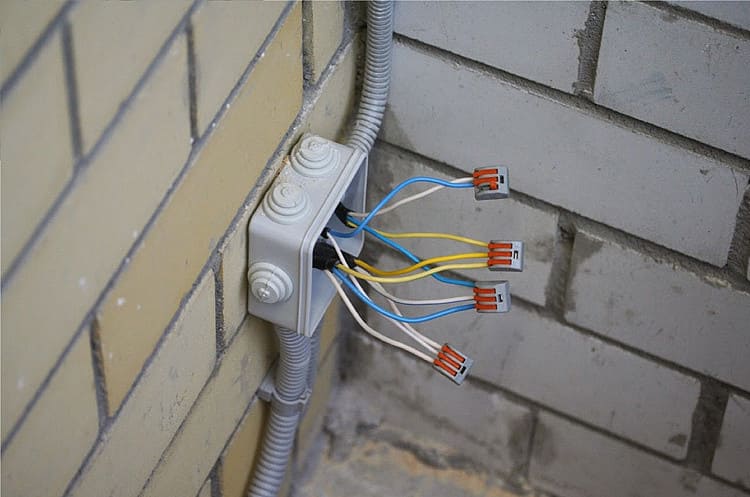

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

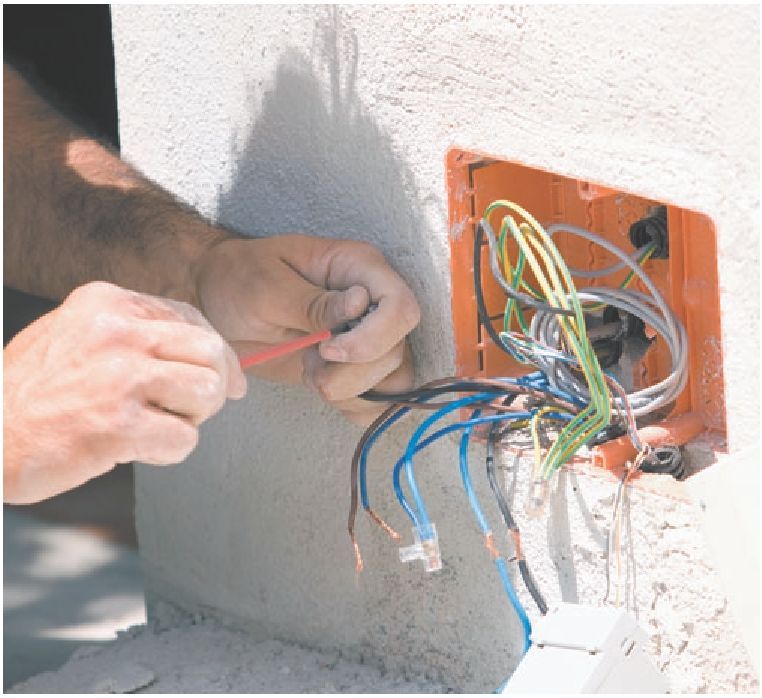

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

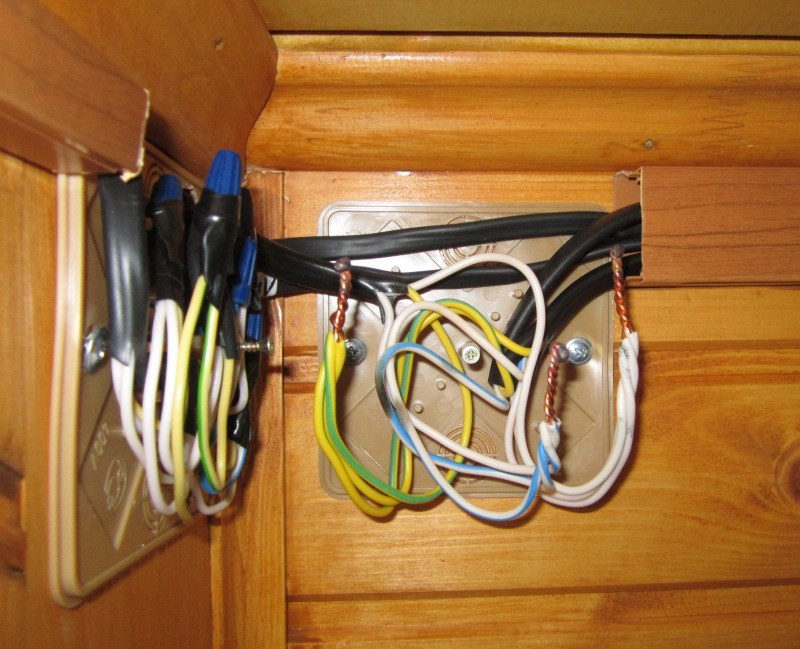

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

• Обычной ПВХ изолентой;
• Термоусадочными трубками;
• Пластиковыми колпачками.

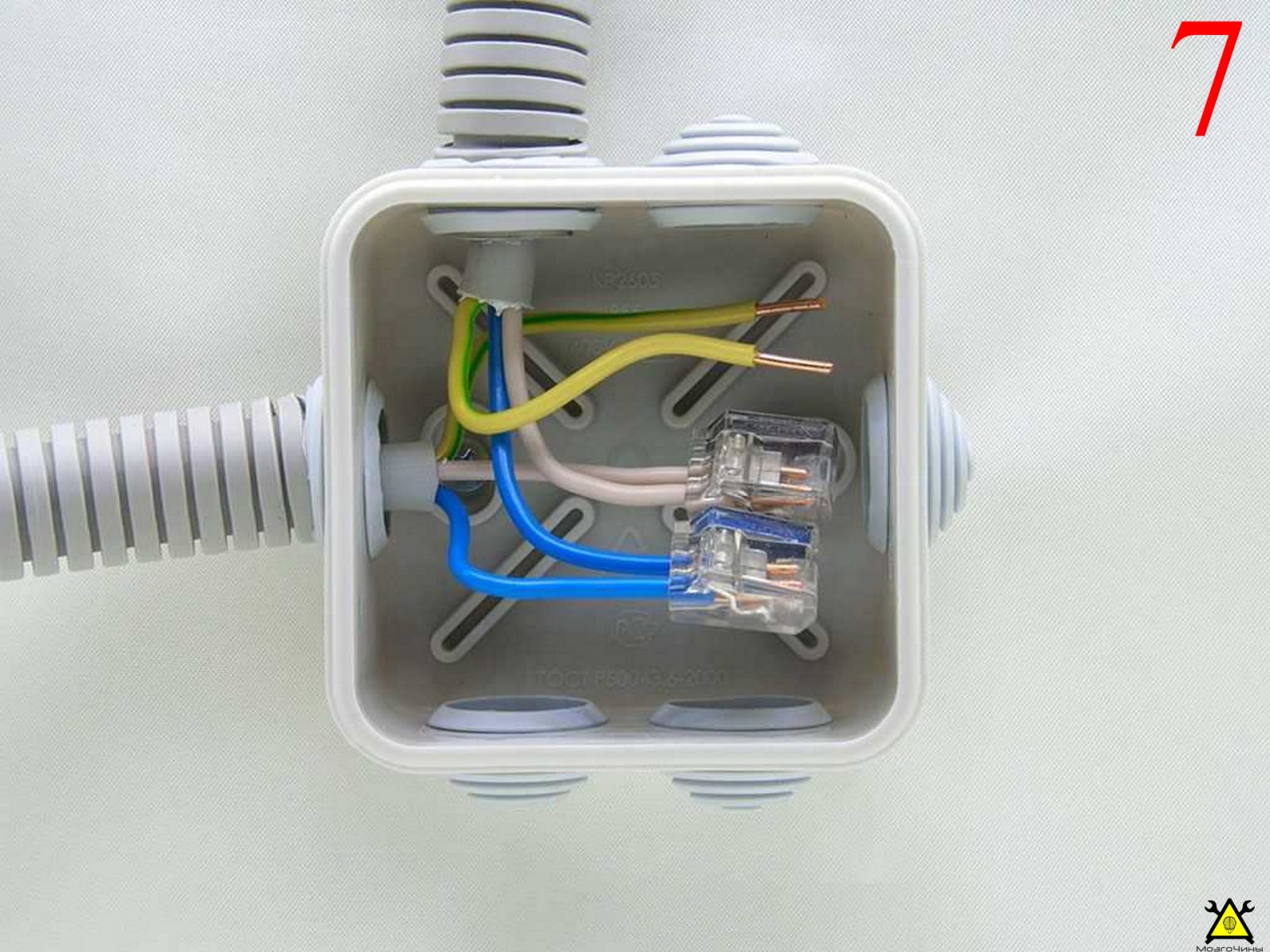

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

• Все провода заземления скручиваются в одну скрутку;
• Все провода нейтрали скручиваются в отдельную скрутку;
• Фазные провода тоже скручиваются в одну отдельную скрутку;
• Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
• Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

• Синий используется как нейтральный провод;
• Красный, белый, коричневый и другие как фаза;
• В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

• Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

• Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

• равномерно распределяемую нагрузку от элементов, потребляющих энергию;
• возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
• удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены.

И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами.

Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

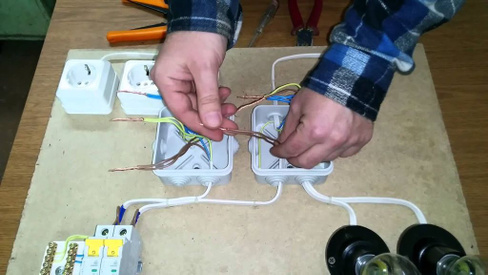

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

There are no comments posted here yet

Оставьте свой комментарий

Posting comment as a guest.

Имя (Обязательно):

Email (Обязательно):

Читайте так же

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

• Как работает распределительная коробка?
• Каковы распространенные типы распределительных коробок?
  • Металлические и пластиковые электрические коробки
  • Стандартные прямоугольные коробки
  • 2-местные, 3-местные и 4-местные электрические коробки
  • Круглые распределительные коробки
  • Восьмиугольные и круглые электрические коробки
  • Электрические коробки с потолочным вентилятором
  4-дюймовая квадратная коробка
  • Удлинители коробки
• Таблица вместимости распределительных коробок
• Электрические применения общих ящиков для проводки
• Как установить соединительную коробку
  • Выберите коробку правой соединения
  • , прежде чем начать
  • Что вам понадобится
  • Инструкции
• Заключение

599999999916

. Распределительная коробка работает?

Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

Это стандартная часть любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

Распределительная коробка — это место встречи всех электрических проводов в определенной области. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

Подпись: Электрик, закрепляющий распределительные коробки

Каковы распространенные типы распределительных коробок?

Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

Здесь можно выбрать материал, форму и размер.

Металлические и пластиковые электрические коробки

Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

Стандартные прямоугольные коробки

Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

2-местные, 3-местные и 4-местные коробки

Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые коробки более глубоки, чем типичные панорамные коробки. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

Подпись: Круглые электрические коробки с соединением проводов

Электрическая коробка с потолочным вентилятором

Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

4-дюймовая квадратная коробка

4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

Удлинители боксов

Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, поскольку вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

Таблица вместимости распределительных коробок

Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

Тип электрической коробки	Размер коробки (куб.дюйм)	#14 Провода	#12 Wires	#10 Wires
3-Inch Pancake Metal	4.5	2	2	0
3-Inch Cut-In Fiberglass	14.0	7	6	5
1-Gang Cut-In Fiberglass	16.0	8	7	6
1-Gang Cut-In Fiberglass	18.0	9	8	7
1-Gang Nail Plastic	20.5	10	9	8
2-Gang Cut-In Fiberglass	28. 0	14	12	11
2-Glass Face Nail Plastic	32.0	16	14	12
3-Gang Cut-In Fiberglass	42.5	21	18	17
2-Gang Nail Plastic	43.5	21	19	17

Electrical Applications of Common Wiring Boxes

Electrical Box	Название части	Электрические применения
	1-GANG 1-GANG (также по имени Грубовой ногл)	1-GANG (также по имени по имени Грубо.0004	Выключатели и розетки
	1-местная врезная коробка из стекловолокна с задним кронштейном.	Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
	1-ганговую металлическую врезную коробку с регулировочными монтажными ушками.	Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
	1-местная удобная коробка.	Розетки и выключатели в гараже или магазине
	2-местная пластиковая коробка для гвоздей.	Розетки и выключатели.
	2-местная врезная коробка из стекловолокна.	Розетки и выключатели.
	2-местная пластиковая коробка для ногтей для лица.	Розетки и выключатели в местах с ограниченным пространством
	3-местная пластиковая боковая коробка для гвоздей.	Розетки и выключатели.
	3-местная коробка для ногтей.	Розетки и выключатели.
	3-местная врезная коробка из стекловолокна.	Розетки и выключатели.
	4-местная пластиковая коробка для гвоздей.	Выключатели и элементы управления освещением.
	3-дюймовая коробка для гвоздей из стекловолокна.	Светильники и соединения.
	3-дюймовая коробка из стекловолокна для врезки или переделки.	Светильники и детекторы дыма.
	3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна.	Можно установить на поверхность для обрамления светильников
	4-дюймовая пластиковая коробка для гвоздей.	Светильники
	Коробка для гаечных ключей.	Светильники
	4-дюймовый потолочный вентилятор.	Блинная коробка для потолочного вентилятора (для веса до 70 фунтов)
	4-квадратная металлическая коробка, с 1 или 2 бандами, 3-0 или 4-0 отверстий.	Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

Как установить распределительную коробку

В соответствии с Национальным электротехническим кодексом (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

Выберите правильную распределительную коробку

При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

Подпись: Установка электрических розеток в новом здании

Перед началом работы

Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

Что вам понадобится

для установки, вам понадобится

• A Tester Tester
• отвертка
• Hammer
• PLIERS
• DRILE DRILIRS DRILIVE Материал, вам понадобится
  • Распределительная коробка
  • Кабельные зажимы
  • Шурупы для дерева и соединители для проводов.
  Инструкции
  1. Отсоедините провода в существующем стыке и закрепите коробку внутри стены.
  2. Установите отдельные кабельные зажимы для каждого свободного провода питания, если в электрической коробке нет встроенных зажимов.
  3. Закрепите провода, затянув винты. Также соедините провода с разъемами согласно инструкции и соедините их вместе.
  4. Завершите работу, сложив свободные провода в коробку. Согласно инструкции по установке, крышка должна быть сплошной заготовкой.
  5. Восстановите питание цепи и проверьте наличие ослабленных соединений, если таковые имеются.
  Заключение

  Распределительная коробка необходима для пересечения нескольких соединений в одной точке. С его помощью можно обезопасить цепь при правильном заземлении системы. Здесь, в Bloom, мы предлагаем жгут проводов, и ваше соединение выполняется с вниманием к деталям.

  Электрические коды для распределительных коробок

  » Домашняя электропроводка » Справочник по электропроводке
  » Коды жилой проводки
  » Электропроводка в жилых помещениях: Руководство по электропроводке в доме
  » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика




  Резюме: Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.

  Узнайте, чем делятся другие, на сайте Ask the Electrician:
  Рад, что нашел этот веб-сайт. Ребекка из Фресно, Калифорния, США.

  Определения электрических норм для домашних электрических распределительных коробок

  Видео по электромонтажу Установка блокировочного выключателя генератора ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь!




  NEC 314. 16 Способы прокладки проводки Заполнение соединительной коробки

  Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся в коробке. Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

  Неметаллические ящики маркируются объемом в кубических дюймах.
  Используйте следующую таблицу для расчета минимального размера коробки:
  Размер проводника …………………………..14 AWG. …….12 AWG
  Каждый отдельный изолированный провод………2 дюйма-3…………2,25 дюйма-3
  Все заземляющие провода (комбинированные) …………….2 дюйма-3…………2,25 дюйма-3
  Для каждого устройства (выключатель/розетка) …..4 дюйма-3…………4,4 дюйма-3
  Все внутренние кабельные зажимы (комбинированные). …2 дюйма-3…….. ..2,25 дюйма-3

  Расчет заполнения ящика для образцов:
  Четыре кабеля NMB 14/2 с заземлением:
  8 изолированных проводов …………….. 16 кубических дюймов
  Все провода заземления ……… ………….2 кубических дюйма
  1 переключатель ………………………….. ..4 кубических дюйма
  1 розетка…………………….4 кубических дюйма
  Все кабельные зажимы (комбинированные)…2 кубические дюймы
  Минимальный объем коробки………..28 кубических дюймов

  NEC 370-29 Не прятать распределительные коробки в стенах, потолках или недоступных чердаках и подполах.

  Примеры бытовых электрических кодов для распределительных коробок


  Коды IRC
  Коробки: соединительные, отводящие и осветительные
  1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты. 2003 IRC E3806.4
  2. Все ящики должны быть доступны. НЭК 314.29
  3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
  4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как на стенах, так и на потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. НЭК 314,17

  Для получения полной и актуальной информации о коде всегда обращайтесь в местное управление строительства.

  стиль = «очистить: слева»>




  Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь!





  » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handywomen и Electricians Включает в себя: GFCI Outlets Wolt и 2403. — Проводная и 4-проводная электрическая плита Электропроводка 3-проводная и 4-проводная сушильная линия и розетка Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.




  Подробнее об электрических кодах для коробок




  Вопросы об электрических кодах для распределительных коробок Вопросы о кодах электропроводки в жилых помещениях для коробок Вопрос от Яна, домовладельца в Атаскадеро, Калифорния. Могу ли я установить распределительные коробки в подполье? Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них. Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния. Ответ Дэйва: Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.

  советов по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>






  СВЯЗАННЫЕ Подробнее об электрических коробках Что делать с заземляющим проводом Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. Удары молнии могут повредить электропроводку У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался… Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи. Соединения проводки для электрического водонагревателя Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт. Выявление причины затемнения цепи освещения Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Электротехнические правила и светильники для плавательных бассейнов GFCI Защита от замыкания на землю для светильников для плавательных бассейнов: NEC Статья 680-20, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности поражения электрическим током. ! Электрические нормы для гаражных розеток и розеток GFI Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток на 15 А и 20 А, 125 В в гаражах. Электрический код для кабеля BX Роберт из Нью-Йорка спрашивает; Где в кодовой книге NEC указано, где и как можно выставлять BX и какие есть ограничения. электрические коробки — 1691





  Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.




  Изучение электропроводки Обучающие видеоролики по электромонтажу




  » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!




  Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
