Что такое резистор и как он работает. Какие бывают типы резисторов. Как выбрать подходящий резистор для схемы. Где применяются резисторы в электронике.
Что такое резистор и его основное назначение
Резистор — это фундаментальный пассивный электронный компонент, который создает сопротивление протеканию электрического тока в цепи. Основная функция резистора — ограничивать или регулировать ток и напряжение в электрических схемах.
Резисторы бывают с фиксированным и переменным сопротивлением. Фиксированные резисторы имеют постоянное значение сопротивления, а у переменных оно может изменяться.
Ключевые характеристики резисторов:
- Номинальное сопротивление (измеряется в Омах)
- Допустимая мощность рассеивания
- Точность (допуск)
- Температурный коэффициент сопротивления
- Максимальное рабочее напряжение
Основные типы и конструкции резисторов
Существует несколько основных типов резисторов, различающихся по конструкции и характеристикам:
1. Углеродистые резисторы
Изготавливаются из смеси углерода и связующего материала. Недорогие, но имеют относительно большой допуск и шум.

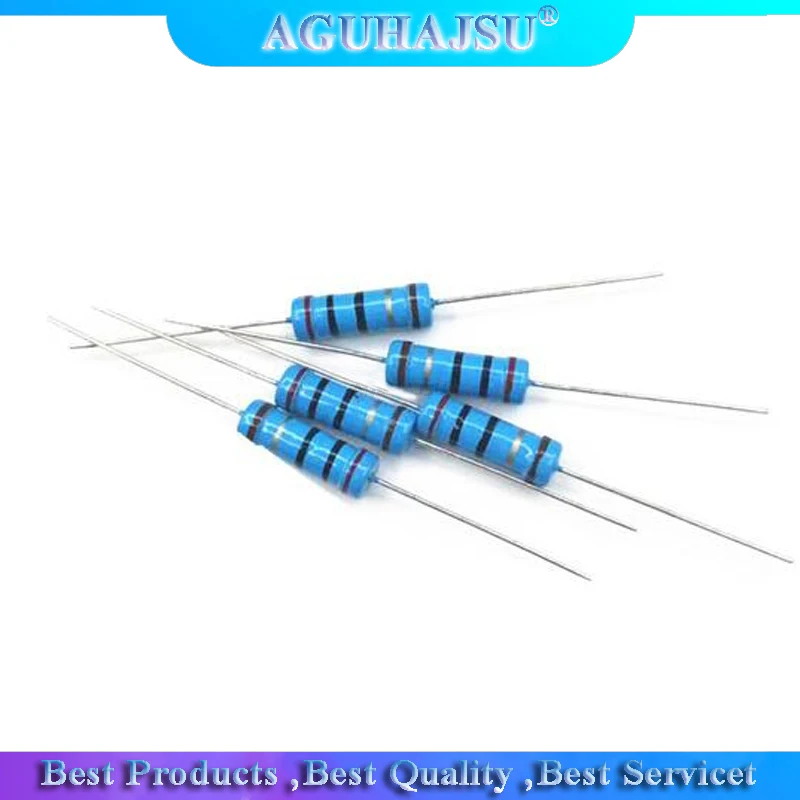

2. Металлопленочные резисторы
На керамическое основание напыляется тонкая металлическая пленка. Обладают высокой точностью и стабильностью.

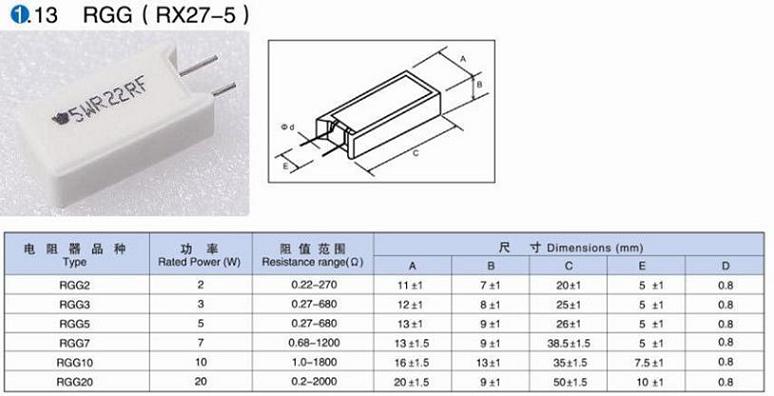

3. Проволочные резисторы
Изготавливаются путем намотки проволоки с высоким сопротивлением на керамический сердечник. Применяются для больших мощностей.
4. SMD резисторы
Миниатюрные резисторы для поверхностного монтажа. Широко используются в современной электронике.
Как правильно выбрать резистор для схемы
При выборе резистора для конкретной схемы необходимо учитывать следующие факторы:
- Требуемое сопротивление
- Максимальная мощность рассеивания
- Допустимый допуск
- Рабочее напряжение
- Температурный режим работы
- Тип монтажа (выводной или SMD)
Важно выбирать резистор с запасом по мощности, чтобы обеспечить надежную работу схемы. Обычно используют коэффициент запаса 2-3.
Маркировка и цветовая кодировка резисторов

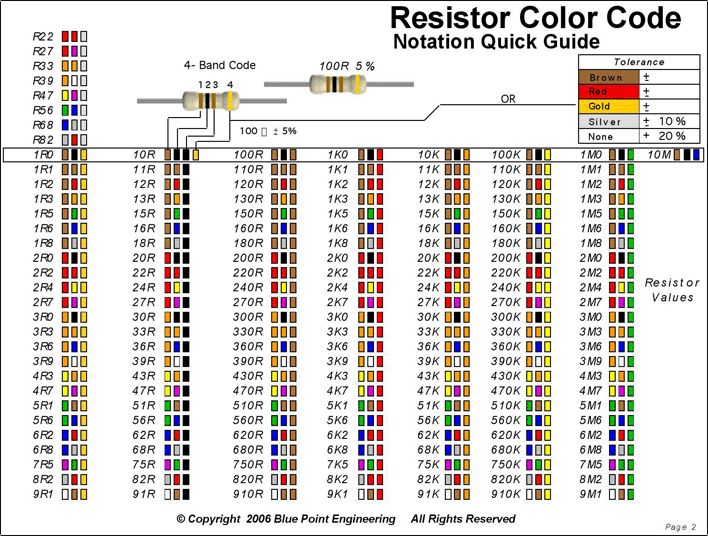

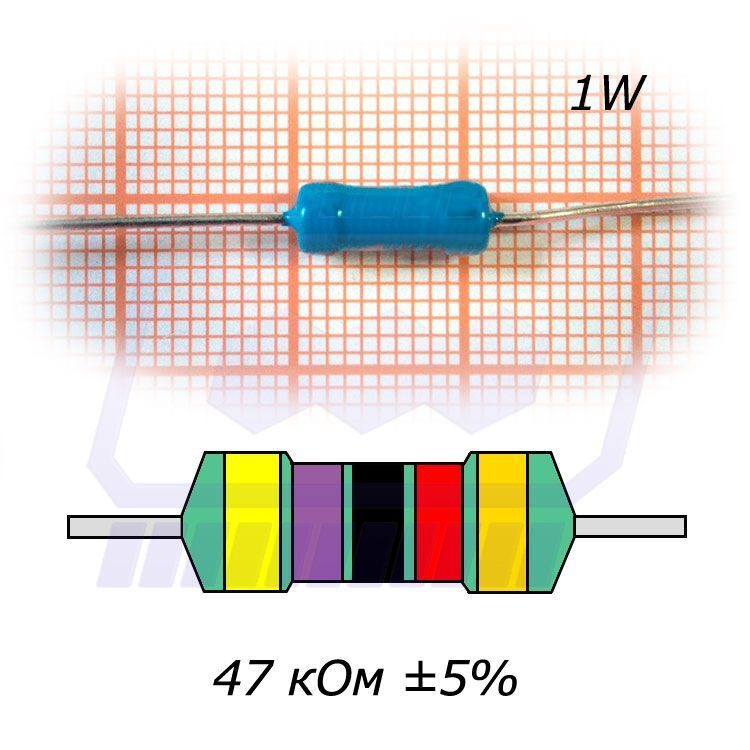

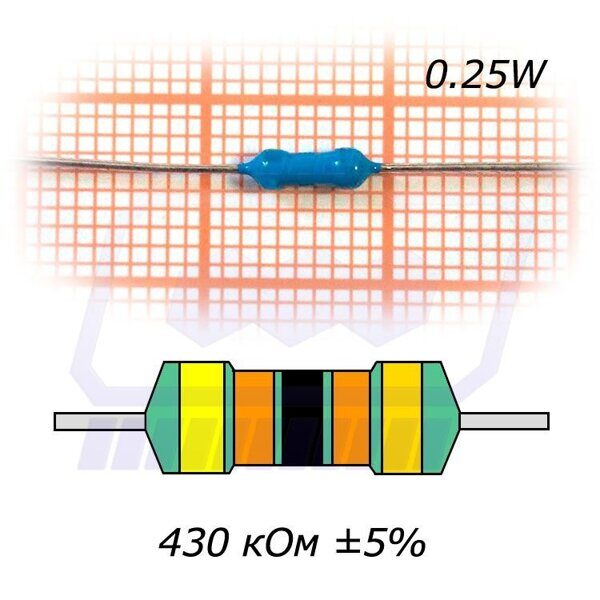

Для обозначения номинала и характеристик резисторов используется цветовая маркировка в виде полос. Каждый цвет соответствует определенной цифре:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Первые две полосы обозначают значащие цифры, третья — множитель, четвертая — допуск. Например, красный-фиолетовый-оранжевый-золотой означает 27 кОм ±5%.
Применение резисторов в электронных схемах
Резисторы используются практически во всех электронных устройствах для выполнения различных функций:
- Ограничение тока
- Деление напряжения
- Задание режимов работы активных компонентов
- Согласование импедансов
- Создание временных задержек
- Измерение тока (шунты)
- Нагрузочные резисторы
Правильный выбор и применение резисторов критически важны для корректной работы электронных схем.
Специальные типы резисторов
Помимо обычных резисторов существуют специальные типы с нелинейными характеристиками:
Термисторы
Резисторы, сопротивление которых сильно зависит от температуры. Бывают с отрицательным (NTC) и положительным (PTC) температурным коэффициентом.
Варисторы
Резисторы, сопротивление которых уменьшается при увеличении напряжения. Используются для защиты от перенапряжений.
Фоторезисторы
Резисторы, сопротивление которых зависит от освещенности. Применяются в схемах автоматики, реагирующих на свет.
Расчет мощности рассеивания резистора
Мощность, рассеиваемая на резисторе, рассчитывается по формуле:
P = I² * R = U² / R
где P — мощность в ваттах, I — ток через резистор в амперах, R — сопротивление в омах, U — напряжение на резисторе в вольтах.
При выборе резистора необходимо, чтобы его номинальная мощность была больше расчетной с коэффициентом запаса 2-3.
Параллельное и последовательное соединение резисторов
При последовательном соединении резисторов их сопротивления складываются:
R = R1 + R2 + R3 + …
При параллельном соединении складываются обратные величины сопротивлений:
1/R = 1/R1 + 1/R2 + 1/R3 + …
Эти формулы позволяют получить нужное сопротивление, комбинируя стандартные номиналы резисторов.
Заключение
Резисторы являются фундаментальными компонентами электроники, без которых невозможно построение большинства схем. Правильное понимание их характеристик и особенностей применения — важный навык для каждого разработчика электронных устройств.
резисторы и E-Marker / Хабр
Если вы следите за нашей сагой про USB-C, то уже знаете, что жила CC в этих кабелях используется для коммуникации и определения полярности. Однако есть и один малоизвестный факт, а именно то, что в USB-C коммуникация реализуется через два протокола – аналоговый и цифровой. Сегодня мы разберём аналоговую передачу, получше уяснив роль и принцип работы пресловутых резисторов 5,1 кОм. Помимо этого, мы познакомимся с микросхемами E-Marker и таинственным VCONN.
Прим. пер.: продолжение серии статей про особенности реализации и использования стандарта USB-C. Другие части доступны здесь:
- Всё про USB-C: типы кабелей
- Всё про USB-C: переходники вне стандарта
- Всё про USB-C: обеспечение питания
- Всё про USB-C: механика разъёмов
Источник питания с USB-C ожидает на линии CC pulldown-сигнала определённой величины, после чего уже подаёт на VBUS 5 В.
Rd), поскольку поддерживает подтяжку к питанию (называемую Rp) на линии СС – после этого он проверяет, сформировался ли на CC делитель напряжения, и находится ли итоговое напряжение в допустимом диапазоне.Если подключить устройство, которое не обеспечивает подтяжку к земле на линии CC, то оно никогда не получит питание от порта USB-C и работать будет только с кабелем USB-A – USB-C. Даже более продуманные девайсы, способные взаимодействовать через цифровую часть USB-C, должны иметь pulldown-резисторы. Разница лишь в том, что они устанавливаются внутри используемой для коммуникации микросхемы. Порт USB-C, на который требуется подать питание, должен иметь pulldown-резистор.
Всё это хорошо известно, но мы нередко встречали случаи сбоев, связанных с отсутствием резисторов в дешёвых устройствах, откуда и взялась рекомендация: «Добавляйте резисторы 5,1кОм».
▍ Pullup + pulldown = делитель напряжения
У портов USB-С может быть две роли – передача и получение. Аналоговая часть USB-C позволяет разработчикам добавить простой способ согласования требований по питанию в случае использования USB-C при 5 В, не применяя какие-либо специфичные или дорогостоящие микросхемы. Для этого они задействуют pullup-резисторы у источников и pulldown-резисторы у получателей. Комбинация подтягивания к питанию и земле формирует делитель напряжения, а само напряжение представляет токовые возможности зарядного устройства.
Теперь в аналоговом режиме передачи сигнала источник может скорректировать подтягивание на основе доступного бюджета питания, и это очень полезно. Представьте себе ноутбук или зарядное устройство с несколькими портами USB-C. По мере загрузки каждого из этих портов для других будет оставаться всё меньше доступного тока, величина которого в основном определяется внутренней схемой устройства.
Это означает, что устройства с повышенной потребностью к силе тока, например 1,5 А и 3 А, должны мониторить напряжение на линии CC, чтобы определять, не превысят ли они бюджет мощности. При этом они корректируют собственные потребности и в случае превышения возникшего ограничения по току отключаются.
Питание Default относится к заявленным ограничениям USB по силе тока – максимум 500 мА для устройств USB 2 и 900 мА для устройств USB 3. И хотя эти ограничения редко соблюдаются, в стандарте они действительно прописаны.
Что это значит для вас как для пользователя? Ничего, если ваши устройства не особо требовательны. Они должны мониторить напряжение на линии CC и соответствующим образом корректировать свой аппетит.
Некоторые коммерческие устройства этого не умеют, но встречаются такие редко.
А если вы электронщик? В таком случае, создавая устройство, питающееся через USB-C, с намерением получить полноценные 3 А при 5 В, нужно помнить, что не все порты USB-C смогут его обеспечить. Хотя вы можете проверять возможность получения 3 А путём измерения напряжения на линии CC. Но это уже на ваше усмотрение, многие самодельные девайсы неплохо справляются и без этого.
А какое напряжение можно ожидать на линии CC? Это напряжение, которое вы сможете считать посредством простого АЦП, присутствующего в вашем микроконтроллере, или даже с помощью компаратора.
Как видите, всё находится в пределах 3,3В, значит при использовании АЦП с полной амплитудой сигнала делитель напряжения вам не потребуется. И да, если у вас гнездо USB-C, то, естественно, мониторить контакты CC нужно по отдельности.
▍ Это действительно необходимо?
Действительно ли вам необходимо мониторить напряжение на линии CC? Когда вы просто с чем-то экспериментируете, это не обязательно.
Однако этот приём пригодится в случаях, когда вы хотите выйти за рамки 0,5 А – 1 А. Если вы превысите потребности в токе, который может обеспечить порт источника, то на ваше устройство просто перестанет подаваться питание – довольно безопасный исход. С другой стороны, концепция USB-C предполагает наличие нескольких уровней защиты. Так что если вы собираете устройство мощностью 15 Вт, используя простой подход с резистором на 5,1 кОм, то можете также внедрить в него возможность обнаруживать недостаток питания. К тому же, сделать это не так уж сложно.
В противном случае можете ожидать, что вашему устройству потребуется зарядка, всегда обеспечивающая 3 А при 5 В, на что способно подавляющее их большинство. Если так и окажется, то проблем у вас никогда не возникнет – вы всегда сможете получить необходимые 15 Вт. Хотя в случае подключения устройства к порту ноутбука, будь то USB-C или USB-A, через переходник на USB-C, не стоит ожидать постоянного наличия 3 А – тут уже придётся проверять.
Причём pulldown-резистор на 5,1 кОм – не единственный, с которым вы столкнётесь. Существует и другой вид подтяжки к земле, с которым мы имели дело ранее. Речь идёт о Ra, который становится актуален при использовании кабелей с E-Marker.
▍ VCONN: правильное запитывание E-Marker
По своей сути, E-Marker – это микросхемы памяти, способные взаимодействовать по протоколу Power Delivery (PD). Их используют в кабелях, имеющих более широкие возможности в сравнении с обычными, то есть в высокоскоростных моделях вроде USB 3 и Thunderbolt, а также в тех, которые поддерживают 5 А. Они подключаются к линии CC кабеля и опрашиваются источником либо получателем – хотя обычно это всё же источник.
Если в вашем кабеле USB-C установлена E-Marker, то ей потребуется питание, и в USB-C есть способ его обеспечить, называемый VCONN. Как вы знаете, для коммуникации задействуется лишь один контакт CC. Противоположный CC, не подключённый к линии CC, используется для подачи на E-Marker питания.
Вот этот контакт и есть VCONN.
В штекере USB-C вы разберётесь, какой контакт CC связан с линией CC, а значит заранее узнаете, какой будет выступать в качестве VCONN. Однако штекер можно подключать в двух разных направлениях – в связи с чем принимающая сторона должна уметь распознать каждый контакт CC как отвечающий за коммуникацию либо за питание VCONN. Это делает кабели относительно простыми и дешёвыми, поскольку обработка всей сложности здесь ложится на сами устройства.
Как электронщику вам вряд ли придётся задумываться о VCONN. Большинство из нас работают с USB 2 или USB 3, поддерживающими не более 3 А, и проверка E-Marker тут не обязательна. Кроме того, существуют микросхемы, способные взять на себя обработку многих аспектов USB-C, включая обеспечение питания для VCONN.
Требования VCONN здесь довольно гибкие в сравнении с 5 В, которые требуются для VBUS – допустимый диапазон напряжения составляет от 3 В до 5,5 В. В смартфонах это питание зачастую обеспечивается напрямую от литий-ионного аккумулятора, что избавляет вас от двух преобразований и экономит энергию.
Всё же подача питания на VCONN используется не только в случае E-Marker – его также можно задействовать для запитывания небольших аксессуаров и переходников на наушники с бюджетом мощности до 1 Вт. В этой интересной презентации специалисты рассказывают о прототипировании устройств, которые работают на VCONN и охватывают весь спектр возможностей, допускаемых для них спецификацией.
Как бы то ни было, но чаще всего VCONN требуется именно для микросхем E-Marker, которые довольно просты. Иногда кабель содержит две таких микросхемы, иногда одну – тут уже выбор производителя. Во втором случае эта микросхема устанавливается с одной стороны кабеля, а к противоположному штекеру прокладывается дополнительная линия питания, подключаемая к контакту VCONN. Так что, если вы вдруг увидите упоминание линии VCONN, то именно об этом оно и говорит – изолированная диодом линия, подключённая к неиспользуемому контакту CC на одном из концов кабеля для запитывания E-Marker на другом конце.
Всё это очень круто, но что насчёт подтяжки к земле с помощью Ra?
▍ Проблема Ra-spberry Pi 4
E-Marker сигнализирует о своём присутствии через pulldown-резистор (Ra), подключённый к контакту VCONN. Его среднее сопротивление составляет 1 кОм, балансируя в диапазоне от 800 Ом до 1200 Ом. Если принимающая сторона может предоставить VCONN, она ищет такой резистор на свободном в данный момент контакте CC, и в случае обнаружения подключает VCONN к этому контакту. В результате резистор оказывается доступен также второму контакту СС, расположенному в противоположном штекере.
Что произойдёт, если замкнуть два контакта CC в принимающем порту вашего устройства, а затем подключить кабель с E-Marker? Резистор 5,1кОм окажется запараллелен с резистором 1кОм, и вы получите общую подтяжку к земле ~840 Ом. Именно эта подтяжка, которая теперь отклоняется от ожидаемых 5,1 кОм, источник питания и видит на линии СС. Говоря точнее, делитель излишне подтягивает напряжение вниз, в результате чего источник питания не подаёт на VBUS 5 В.
Если помните, то именно это происходило в первых ревизиях Raspberry Pi 4. В итоге вы не могли запитать Малинку от зарядки Type-C через кабель с E-Marker – для этого приходилось брать кабель без этой микросхемы либо его альтернативу USB-A – USB-C с источником питания USB-A. Естественно, в комплектном кабеле блока питания Raspberry Pi микросхема E-Marker тоже отсутствует. Но ему она и не нужна — в конце концов E-Marker предназначены для опроса неизвестных кабелей, а комплектные, само собой, таковыми не являются.
Странно, но я ни разу не слышала вопрос: «Зачем они так сделали?». Если посмотреть схему, то на ней видно, что связка PD_SENSE из объединённых контактов CC идёт на аналоговый входной пин PMIC. Теперь вы можете догадаться – они реализовали часть стандарта, связанную с «мониторингом напряжения», но не озадачились должным образом по части E-Marker. Степень, в которой выполняется мониторинг напряжения, тут под вопросом, но такой функционал, по крайней мере, присутствует.
В последующих ревизиях разработчики Raspberry Pi устранили эту проблему, и если у вашей Малинки ревизия старая, то можете её пропатчить. Нам пока не известно, что именно подлатали разработчики, но в конечном счёте мы это узнаем. А пока это всё, что вам следует знать о резисторах, E-Marker и загадочном VCONN.
Играй в нашу новую игру прямо в Telegram!
Компоненты часть 2, резисторы и их варианты исполнения. Радиокомпонент резистор. Описание электронного компонента резистора
Резистор является наверное самым распространенным радиокомпонентом, рискну предположить, что также он является самым старым компонентом, которым мы пользуемся. Собственно с него я и начну свой подробный рассказ о разных радиокомпонентах.
Скажу сразу, я решил не только рассказывать о разных радиокомпонентах, а и предлагать варианты их использования, что мы и рассмотрим на примере простых, но полезных схем. Для всего этого будут отдельные статьи, а в общем это составит некоторый курс для новичков, которые только начинают свой путь в мир радиоэлектроники.
Резистор, или как его еще называют — сопротивление, предназначен для внесения в электрическую цепь нормированного изменения сопротивления.
При помощи резисторов задаются рабочие режимы других элементов, ограничивают ток (например для светодиодов), они помогают измерить ток по падению напряжения. Также их используют в качестве нагрузки и даже в АЦП и ЦАП, но все это мы рассмотрим позже, а пока перейдем к предмету статьи.
Вообще резисторы бывают разные, например —
Варистор — сопротивление зависит от приложенного напряжения
Терморезистор — сопротивление зависит от температуры
Фоторезистор — от уровня освещенности
Тензорезистор — от уровня деформации
Магниторезистор — от напряженности магнитного поля.
По сути даже обычная лампочка является сопротивлением, но с сильной зависимостью от протекающего тока, так как при увеличении происходит нагрев спирали, то сопротивление увеличивается. Этот и вышеперечисленные варианты относятся к нелинейным сопротивлениям.
Но самый обычный резистор в идеальном случае является полностью линейным, т.е. его параметры не зависят ни от чего. На самом деле конечно влияние будет, так как в мире нет ничего идеального, и об этом мы тоже поговорим, но в следующий раз.
Собственно потому принято считать, что закон Ома для мгновенных значений тока и напряжения справедлив только в резистивных цепях.
На схемах постоянный резистор (резистор с неизменным сопротивлением) обозначается в двух вариантах.
1. В виде прямоугольника (европейский вариант)
2. В виде зигзагообразной линии (американский вариант).
Единица измерения сопротивления — Ом, при этом применяются множители 1000 Ом = 1кОм, 1000 кОм = 1 МОм. Обратите внимание, если указывается номинал 1 миллиОм, то пишется мОм, что несколько похоже на МОм, не путайте.
Чаще всего в электронных устройствах используются резисторы номиналом от одного Ома, до одного МегаОма, хотя существует много номиналов выше и ниже этих, но применяются они заметно реже.
В американском варианте мощность обычно указывается рядом с указанием номинала, в отечественном — в виде полосок.
Правда в последнее время так никто уже не обозначает, используя просто прямоугольник.
За всю свою историю каких только вариантов исполнения резисторов не было, да и сейчас их производится просто огромное количество, но в большинстве устройств вы скорее всего увидите что-то типа того, что показано на этом фото.
Но бывают и такие резисторы. Они выполнены в виду кусочка проволоки с высоким сопротивлением, например Нихром, Манганин, Константан.
Такие резисторы часто используются в качестве шунтов, либо в связке с мощными транзисторами, например в усилителях мощности.
Иногда в качестве каркаса для провода используется обычный резистор, но здесь надо быть внимательными, также иногда поступают, когда хотят сделать катушку индуктивности. Разница в том, что у катушки индуктивности обычно больше витков и намотана она медным проводом.
При этом медь для резисторов не используют, так как ее сопротивление заметно изменяется от температуры.
Слева резистор, справа катушка индуктивности.

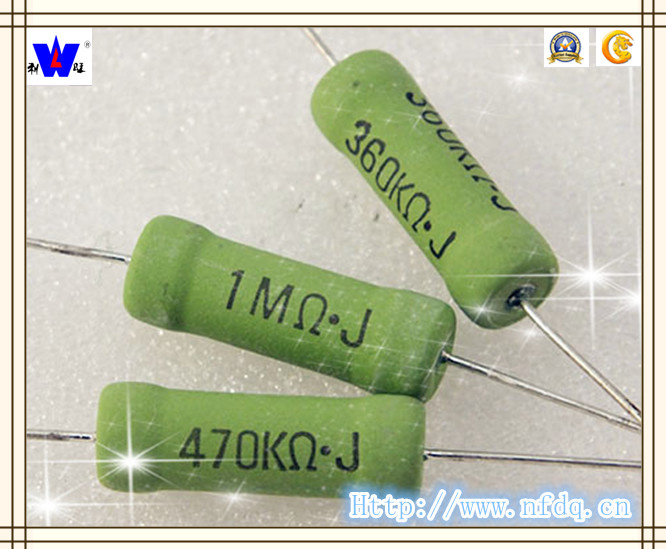

Более распространенные резисторы имеют вид цилиндра разного диаметра и длины, с торцов которого выходят выводы. Иногда корпус может быть квадратным или прямоугольным, но заметно реже.
Также бывают резисторы с количеством выводов больше двух, например шунты для измерения тока, а кроме того бывают сборки из нескольких резисторов, например в делителе напряжения мультиметра.
Здесь нас также может ждать подвох, для примера на фото слева старый варистор, а справа относительно новый резистор. Оба имеют одинаковые размеры, отличаясь только цветом и маркировкой.
Варистор на фото очень старый, но суть дела это особенно не меняет, просто иногда для экономии производители могут использовать один и тот же каркас для разных элементов.

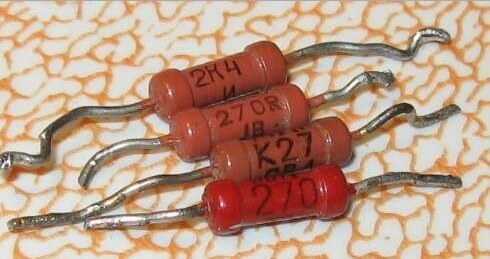

Но наверное самый распространенный вид имеют маломощные резисторы. Именно их вы видите на многих печатных платах.
В последнее время все чаще применяются резисторы в безвыводном исполнении. На фото резисторы размера 2512, 1206, 0805 и 0604, при этом размеры 1206 и 0805 наиболее удобно использовать для ручной сборки, 2512 дороже и используются реже, а 0604 слишком маленькие.
Основное количество резисторов можно разделить на два конструктивных типа.
Проволочные.
В них используется проволока изготовленная из сплава с высоким сопротивлением. На правом резисторе также немного просматриваются витки провода.
А также металлопленочные. У этих резисторов тонкая пленка напылена на керамическое основание.
Если снять защитное покрытие, то видно витки токопроводящего покрытия, которое и образует резистор.
По краям присутствуют торцевые проводящие контактные площадки к которым приварены выводы.
Иногда рельеф пленки виден даже через слой краски, как у резистора справа.
Как я писал выше, чаще всего используется керамическое основание, как дешевое, выдерживающее высокую температуру и стабильное, так как оно имеет очень малое изменение размеров от температуры.
У мощных резисторов это основание очень хорошо видно.
Помимо такого основного параметра как сопротивление, резисторы отличаются еще и по мощности.
Например на фото можно видеть резисторы с мощностью (в Ваттах) — 0.062, 0.25, 0.5, 1, 2, 5, 8, 10 и 50 Ватт.
Данный параметр означает, при какой выделяемой мощности на резисторе его параметры останутся в пределах указанного на резисторе допуска.
Так как данный параметр приведен для температуры окружающего воздуха в 20 градусов, а в устройстве обычно температура выше, то следует учитывать это и стараться не использовать резисторы впритык к максимальным значениям.
Так как технологии со временем меняются, то постепенно уменьшаются размеры резисторов. Используются более стабильные материалы, которые меньше меняют свои параметры от нагрева и потому резисторы одной мощности могут иметь разные размеры.
На фото показаны пары резисторов мощностью 0.062 Ватта, 0.25 Ватт и 0.5 Ватт.
Слева современные, справа более старые.
Заметно изменение размеров.
Но существуют высокоточные резисторы, где размер может быть куда больше, чем у обычных. О точных резисторах и их применении я расскажу в следующий раз, а пока лишь покажу фото, где слева лежат рядом три резистора мощностью 0.5 Ватта, а справа резистор мощностью 0.25 Ватта.
