Что такое реле стартера и его назначение
Реле стартера — это важный электронный компонент в системе запуска двигателя автомобиля. Его основное назначение — управлять подачей большого тока от аккумулятора к стартеру при запуске двигателя. Реле стартера выполняет следующие ключевые функции:
- Замыкает цепь питания стартера при повороте ключа зажигания
- Размыкает цепь питания стартера после запуска двигателя
- Защищает стартер от случайного включения при работающем двигателе
- Снижает нагрузку на контакты замка зажигания
Таким образом, реле стартера играет важную роль в обеспечении надежного запуска двигателя и защите электрической системы автомобиля от перегрузок.
Где находится реле стартера в автомобиле
- В монтажном блоке предохранителей и реле под капотом
- На стенке моторного отсека рядом со стартером
- На самом корпусе стартера
- В салоне автомобиля под приборной панелью
В большинстве современных автомобилей реле стартера устанавливается в монтажном блоке под капотом. Для точного определения местоположения лучше обратиться к руководству по эксплуатации конкретной модели.
Как проверить работоспособность реле стартера
Признаки неисправности реле стартера:
- Двигатель не запускается при повороте ключа зажигания
- Слышен щелчок, но стартер не крутится
- Стартер продолжает работать после запуска двигателя
Для проверки работоспособности реле можно выполнить следующие действия:
- Найдите реле стартера в монтажном блоке
- Извлеките реле из разъема
- Подайте напряжение 12В на управляющие контакты реле
- Проверьте замыкание силовых контактов мультиметром
- При исправном реле должен быть слышен характерный щелчок
Если реле не срабатывает или контакты не замыкаются, его необходимо заменить.
Необходимые инструменты и материалы для установки реле стартера
Для самостоятельной установки реле стартера потребуются:
- Набор гаечных ключей и отверток
- Мультиметр
- Изоляционная лента
- Провода сечением 1.5-2.5 мм2
- Клеммы и наконечники
- Новое реле стартера
- Паяльник и припой (опционально)
Перед началом работ обязательно отключите аккумулятор автомобиля. Это обеспечит безопасность и предотвратит случайное короткое замыкание.
Пошаговая инструкция по установке реле стартера
- Определите место установки нового реле
- Подготовьте провода нужной длины с наконечниками
- Подключите провод от аккумулятора к контакту 30 реле
- Контакт 87 реле соедините с силовым проводом стартера
- Управляющий провод от замка зажигания подключите к контакту 85
- Контакт 86 соедините с массой кузова
- Надежно зафиксируйте реле в выбранном месте
- Изолируйте все соединения изолентой
- Проверьте правильность подключения мультиметром
После установки обязательно проведите проверку работы стартера и убедитесь в надежности всех соединений.
Особенности подключения реле на разных моделях автомобилей
Схема подключения реле стартера может отличаться в зависимости от марки и модели автомобиля:
- На ВАЗ 2110 реле устанавливается в монтажный блок под капотом
- В автомобилях ГАЗ часто используется дополнительное промежуточное реле
- На иномарках может потребоваться подключение к электронному блоку управления двигателем
- В некоторых моделях используется интегрированное в стартер реле
Перед установкой обязательно изучите электрическую схему конкретной модели автомобиля. Это поможет избежать ошибок при подключении.
Распространенные ошибки при установке реле стартера
При самостоятельной установке реле стартера важно избегать следующих ошибок:
- Неправильное определение контактов реле
- Использование проводов недостаточного сечения
- Ненадежная фиксация реле и проводов
- Отсутствие защиты от влаги и вибраций
- Неправильное подключение к цепи управления стартером
Любая из этих ошибок может привести к некорректной работе системы запуска двигателя или даже к серьезным неисправностям электрооборудования автомобиля.
Меры предосторожности при работе с электрооборудованием автомобиля
При установке реле стартера необходимо соблюдать следующие меры безопасности:
- Обязательно отключайте аккумулятор перед началом работ
- Не работайте с электрооборудованием в мокрой одежде
- Избегайте касания оголенных проводов и клемм аккумулятора
- При пайке используйте защитные очки и перчатки
- Не курите и не используйте открытый огонь вблизи аккумулятора
Соблюдение этих простых правил поможет избежать травм и повреждения автомобиля при проведении электромонтажных работ.
Дополнительное реле стартёра ВАЗ 2110
Реле стартера.
дополнительного реле в.
К сожалению, ситуацию, когда стартер щелкает но не крутит ваз 2106 при пово…

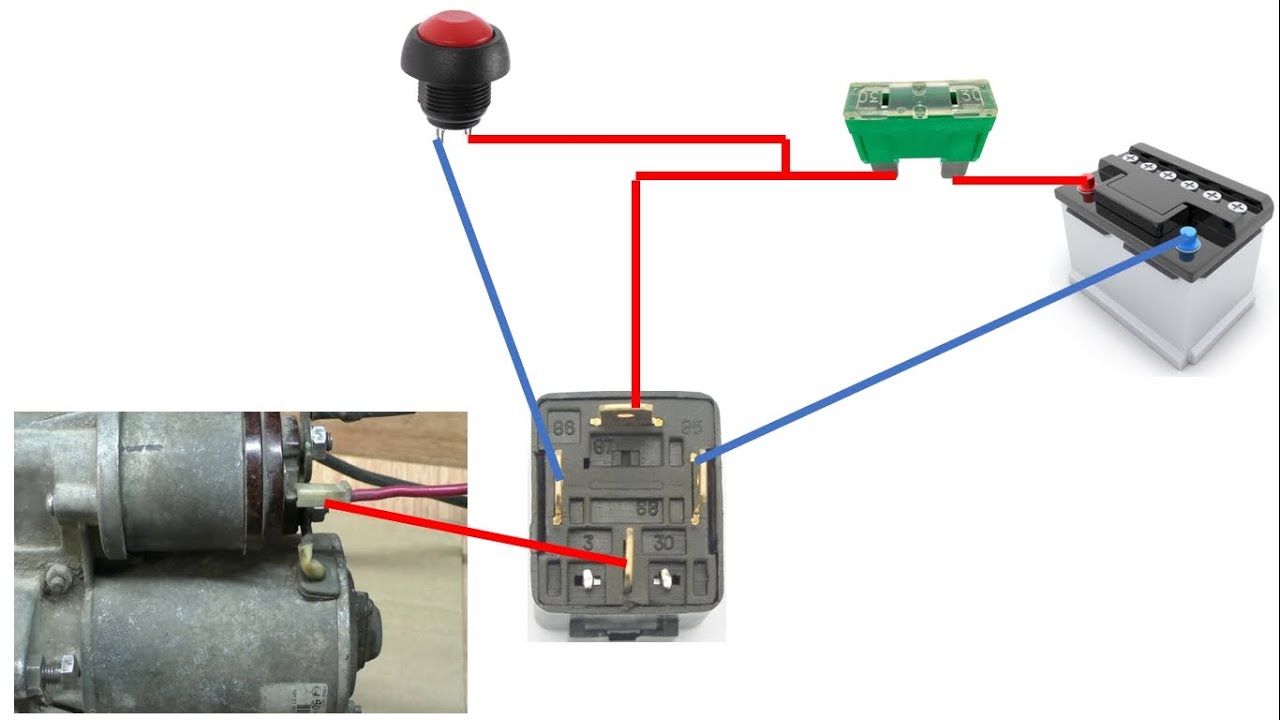

Ребят , надо поставить дополнительное реле стартера .Вот эта схема рабочая …
Подводим проводку к стартеру.
Дополнительное реле на стартёр.
Ваз 2110 схема подключения реле стартера.
Скачать схему подключения реле стартера уаз 3962 с цифрами.
Реле блокировки стартера ваз 2114 где находится фото.
Подводим проводку к стартеру.
b Реле/b b стартера/b.
Скачать Реле стартера ваз 2110 фото 1 бесплатно.
Установка дополнительного реле стартера.
Связь стартера с реле.
Рекомендую поставить повыше, для защиты от влаги, купить провод 4-6 мм2 отд…
Схема реле.
Дополнительное реле стартера.
Lada 2106 Lina.
Установка дополнительного реле стартера.
Проводка эл/бензонасоса ВАЗ-2107 инж.
На На схеме приведенной мной видно как осуществляется подсоединение стартер…
Его контакт «85», подключенный к выводу «D+» генератора…
Схема соединений стартера: 1 — аккумуляторная батарея; 2 — генератор; 3 — с.
..
Реле стартера ВАЗ 2110 — где оно и как установить?
В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.
Что такое реле стартера?
Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно.
Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.
Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.
При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.
Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет.
Таким образом, предотвращается случайное включение стартера при работающем двигателе.
Для чего нужно реле стартера?
Данное реле предназначено для выполнения следующих задач:
1. Разгрузка, производимая на контактах замка зажигания.
2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.
3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.
Где находится реле стартера и как проверить его работу?
Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.
Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд.
Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.
Как поменять реле стартера?
В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.
Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.
Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?
Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.
Что необходимо приобрести
1. Провода с сечением 1,5 квадратных миллиметров.
2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.
3. Специальный разъем типа «мама» в количестве 5-ти штук.
4. Штекер типа «папа» в количестве одной штуки.
5. Дополнительное реле, купленное в магазине автозапчастей.
Видео — Установка реле стартера ВАЗ-2110
1. Выберите место для установки реле в подкапотном пространстве и закрепите его.
2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.
3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.
4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.
5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.
6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.
Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.
Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!
