Схемы на ir2153. Импульсный блок питания на IR2153: схема, особенности, применение

Как работает импульсный блок питания на IR2153. Каковы преимущества этой схемы. Для каких применений подходит такой источник питания. Какие компоненты использовать при сборке.

Принцип работы импульсного блока питания на IR2153

Микросхема IR2153 представляет собой интегрированный драйвер для управления полумостовой схемой на полевых транзисторах. Она содержит генератор и выходные каскады для управления силовыми ключами. Это позволяет создать компактный и эффективный импульсный источник питания.

Основные особенности IR2153:

• Встроенный генератор с частотой до 500 кГц
• Два комплементарных выхода для управления полумостом
• Защита от пониженного напряжения питания
• Защита от сквозных токов
• Рабочее напряжение до 600 В

Благодаря этим функциям IR2153 позволяет создать надежный и эффективный импульсный источник питания с минимумом внешних компонентов.

Преимущества импульсного блока питания на IR2153

По сравнению с классическими линейными источниками питания, импульсный блок на IR2153 имеет ряд существенных преимуществ:

• Высокий КПД — до 90% и выше
• Малые габариты и вес за счет работы на высокой частоте
• Широкий диапазон входных напряжений
• Возможность получить различные выходные напряжения
• Низкий уровень пульсаций выходного напряжения
• Хорошие динамические характеристики

Эти преимущества делают импульсные блоки питания на IR2153 оптимальным выбором для многих применений.

Области применения импульсных блоков питания на IR2153

Благодаря своим характеристикам, импульсные источники на IR2153 находят широкое применение:

• Источники питания для аудиоусилителей
• Зарядные устройства для аккумуляторов
• Блоки питания для светодиодного освещения
• Лабораторные источники питания
• Источники питания для промышленной автоматики
• DC/DC преобразователи для автомобильной электроники

Универсальность схемы позволяет адаптировать ее под конкретные требования в каждом применении.

Схема импульсного блока питания на IR2153

Типовая схема импульсного источника на IR2153 включает следующие основные узлы:

• Входной выпрямитель и фильтр
• Микросхема IR2153 и обвязка
• Полумостовой каскад на полевых транзисторах
• Импульсный трансформатор
• Выходной выпрямитель и фильтр
• Цепь обратной связи для стабилизации

Рассмотрим подробнее ключевые элементы схемы:

Микросхема IR2153

IR2153 является «сердцем» импульсного блока питания. Она генерирует управляющие импульсы и обеспечивает правильное переключение силовых транзисторов. Частота работы задается внешними RC-цепочками.

Силовые транзисторы

В качестве силовых ключей обычно используются мощные полевые транзисторы, например:

• IRFZ44 — для мощности до 200 Вт
• IRFZ48 — до 350 Вт
• IRF3205 — до 600 Вт
• IRF1405 — свыше 600 Вт

Транзисторы должны быть установлены на радиаторы, обеспечивающие эффективный отвод тепла.

Импульсный трансформатор

Трансформатор выполняется на ферритовом сердечнике. Количество витков первичной и вторичной обмоток рассчитывается исходя из требуемых выходных параметров. Для снижения потерь используется литцендрат.

Расчет и настройка импульсного блока питания на IR2153

При разработке и настройке импульсного источника на IR2153 необходимо учитывать следующие моменты:

• Выбор рабочей частоты преобразования (обычно 50-300 кГц)
• Расчет импульсного трансформатора под конкретные выходные параметры
• Подбор силовых транзисторов с нужными характеристиками
• Настройка цепей обратной связи для стабилизации выходного напряжения
• Обеспечение эффективного охлаждения силовых элементов

Правильный расчет и настройка позволяют получить стабильный и эффективный источник питания.

Особенности сборки импульсного блока питания на IR2153

При сборке импульсного блока питания на IR2153 следует обратить внимание на следующие моменты:

• Использовать качественные компоненты с нужными номиналами
• Обеспечить надежное заземление и экранирование
• Применять короткие и толстые проводники в силовых цепях
• Устанавливать снабберные цепи для защиты от выбросов
• Тщательно настраивать обратную связь для стабильной работы
• Обеспечивать эффективный теплоотвод от силовых элементов

Соблюдение этих рекомендаций позволит собрать надежно работающий импульсный блок питания.

Заключение

Импульсные источники питания на базе микросхемы IR2153 обладают отличными характеристиками и широкими возможностями применения. При правильном проектировании и сборке они обеспечивают высокую эффективность, надежность и компактность. Это делает их оптимальным выбором для многих современных электронных устройств.

Схема импульсного блока питания — четыре версии на чипе IR2153

Схема импульсного блока питания, но не одна, а сразу четыре. В этом материале будет представлено вам несколько схем импульсных источников питания, выполненных на популярной и надежной микросхеме IR2153. Все эти проекты были разработаны известным пользователем Nem0. Поэтому я здесь буду писать от его имени. Показанные здесь все схематические решения были пару лет назад лично автором собраны и протестированы.

Но вот сейчас, в середине 2018 года, автор решил вновь предложить их вам для повторения, схемы абсолютно рабочие. В данной статье к сожалению не каждая схема имеет для наглядности фото уже готового прибора, но это пока все, что есть.

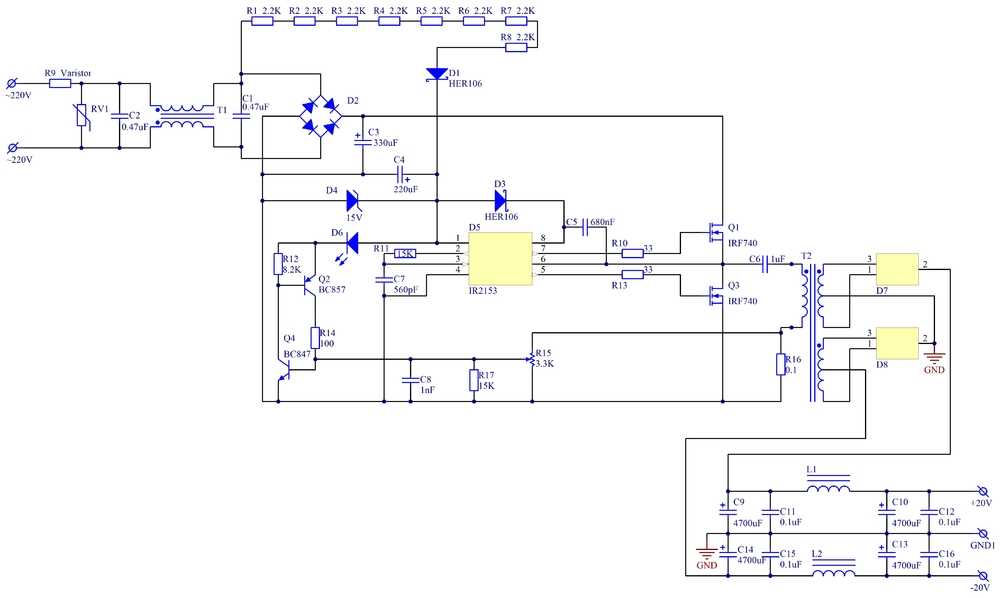

В общем начнем пока с так называемого «высоковольтного» блока питания:

Схема традиционная, которую использует Nem0 в большинстве своих конструкций импульсников. Драйвер получает питание напрямую от электросети через сопротивление. Это в свою очередь способствует уменьшению рассеиваемой на этом сопротивлении мощности, сравнительно с подачей напряжения от цепи 310v. Схема импульсного блока питания располагает функцией плавного включения напряжения, что существенно ограничивает пусковой ток. Модуль плавного пуска запитывается через конденсатор С2 понижающий сетевое напряжение 230v.

В блоке питания предусмотрена эффективная защита предотвращения короткого замыкания и пиковой нагрузки во вторичном силовом тракте. Роль датчика тока выполняет постоянный резистор R11, а регулировку тока срабатывания защиты выполняется с помощью подстроечника R10. Во время отсечки тока защитой, начинает светится светодиод, сигнализирующий о том, что защита сработала. Выходное двух полярное выпрямленное напряжение составляет +/-70v.

Трансформатор выполнен с одной первичной обмоткой, состоящей из пятидесяти витков, а 4 вторичные обмотки, содержат по двадцать три витка. Диаметр медной жилы и магнитопровод трансформатора расчитываются в зависимости от заданной мощности определенного блока питания.

Теперь рассмотрим следующий блок питания:

Эта версия блока питания во много схожа с описанной выше схемой, хотя в ней имеется существенное отличие. Дело в том, что здесь напряжение питания на драйвер поступает от специальной обмотки трансформатора, через балластный резистор. Все остальные компоненты в конструкции практически одинаковы.

Мощность на выходе этого источника питания обусловлено как характеристикой трансформатора и параметрами микросхемы IR2153, но и ресурсом диодов в выпрямителе. В данной схеме были задействованы диоды КД213А, у которых обратное максимальное напряжение 200v и прямой максимальный ток 10А. Для обеспечения корректной работы диодов при больших токах, их нужно устанавливать на радиатор.

Отдельного внимания заслуживает дроссель Т2. Наматывают его на совместном кольцевом магнитопроводе, в случае необходимости можно использовать другой сердечник. Намотка делается эмаль-проводом с сечением рассчитанным согласно току в нагрузке. Также и мощность импульсного трансформатора определяется в зависимости от того, какую выходную мощность вы хотите получить. Очень удобно делать расчеты трансформаторов с помощью специальных компьютерных калькуляторов.

Теперь третья схема импульсного блока питания на мощных полевых транзисторах IRFP460:

Этот вариант схемы уже имеет конкретную разницу относительно предыдущих моделей. Главные отличия, это система защиты от КЗ и перегруза здесь собрана с использованием трансформатора по току. И есть еще одна разница, это наличие в схеме пары предвыходных транзисторов BD140. Именно эти транзисторы дают возможность отрезать большую входную емкость мощных полевых ключей, относительно выхода драйвера.

Есть еще маленькое отличие, это гасящий напряжение резистор, относящейся к модулю плавного включения, установлен он в цепи 230v. В предыдущей схеме он расположен в силовом тракте +310v. Кроме этого в схеме имеется ограничитель перенапряжения, служащий для гашения остаточного импульса трансформатора. Во всем остальном никаких различий между приведенными выше схемами у этой больше нет.

Четвертая схема импульсника:

В этой схеме все упрощено до придела, здесь нет защиты от короткого замыкания, но собственно она не особо и нужна. В этом варианте блока питания, ток на выходе вторичной цепи 260v уменьшается на сопротивлении R6. Резистор R1 обрезает пиковый ток при пуске, а также сглаживает сетевые искажения.

Скачать: Дополнительные файлы

Схемы на ir2153

Connexion :. Accueil Contact. Снуд с ушками крючком описание схема вязания узор Схема вязания подставок под горячие чашки крючком собачка мопс крючком Вязаные игрушки Мастер класс Схемы вязания для начинающих крючком с описаниями Схемы картины крючком Как связать картину крючком. Plateforme de blogs.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Блок питания IR2153 схема
• Четыре импульсных блока питания на IR2153
• Импульсный блок питания на IR2153
• Импульсный блок питания 1000 Ватт на IR2153
• Импульсный блок питания схема на ir2153
• Блок питания на IR2153
• импульсный блок питания схема на ir2153 с защитой от кз
• Простой, самодельный импульсный блок питания на IR2153 своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный блок питания — ЭТО ПРОСТО!

Блок питания IR2153 схема

У вас есть идея насчет сайта? Вы хотите написать о своей самоделке нам? У вас должен быть включен JavaScript для просмотра. Новость должна быть уникальной. Это, отнюдь, не значит, что нельзя делать навесным монтажом. При соблюдении правил расположения компонентов сигнальной и силовой цепей, устройство начинает работать сразу. Полумост у меня сделан навесным монтажом на склейке из пары картонок. Данный способ монтажа требует некоторого уровня мастерства пайки, без которого часто место спая может быть некачественным из-за чего сразу или через некоторое время контакт потеряется и преобразователь выйдет из строя.

Скачать схему в оригинальном размере. Приоритет такого шага в первую очередь в том, что данный тип микросхем имеет простую обвязку, цена на саму микросхему — небольшая, что очень хорошо для новичков, у которых, зачастую, первые полумосты взрываются. Потому, другие, более мощные и дорогие драйверы здесь неуместны. С помощью транзисторных повторителей, которые выполнены на транзисторах VT, мы компенсируем относительно слабые выходы драйверов микросхемы. Резистор R1 и конденсатор С3 задают частоту работы схемы см.

При данных номиналах частота около кГц. Для питания микросхемы был использован сетевой трансформатор с двумя обмотками на 15В. На этом трансформаторе и интегральных стабилизаторах LM делаем двуканальный БП. Трансформатор должен быть обязательно с двумя отдельными вторичными обмотками для развязки и эти обмотки должны быть расположены в другой секции на трансформаторе, а не поверх сетевой, дабы влияние паразитных ёмкостей было минимальным.

Особое внимание следует обратить на конденсатор С Он должен быть качественным. Электролиты ставить не надо! Хватит плёнки или керамики на мкФ. Но мне кажется, что лучше перестраховаться. Много места 2 маленьких резистора не займут. Диоды VD предохраняют ключи от обратных импульсов. Я ставил FR то, что было , но от них толку мало, надо ставить диоды пошустрее. HER, например. Конденсаторы С8 и С12 образуют ёмкостный делитель напряжения.

Эти конденсаторы хорошо ставить как можно ближе к мосфетам. Ёмкость я взял 2мкФ. Можно использовать любые плёночные конденсаторы. Рекомендую шунтировать их резисторами килоом на для выравнивания напряжения и ускорения разряда этих конденсаторов. Блок питания силовой части сетевой выпрямитель выполнен на диодном мосте КВРС то, что было под рукой.

Тип диодного моста и номинал конденсатора фильтра зависит от потребностей. При мощности до Вт хватит моста на 5А и конденсатора фильтра ёмкостью мкФ. Обязательно конденсаторы фильтра надо шунтировать плёночными. У меня набрано 4мкФ К В разрыв диодного моста и плюсового контакта ёмкости фильтра хорошо поставить термистор, который ограничит ток заряда ёмкостей.

У меня на 7Ом 5А. Если вы не уверены, что всё сделано правильно, сначала включите только блок питания микросхемы. Проверьте наличие выходных напряжений 12В.

Между затворами и истоками должно быть напряжение около ,2В.

Это свидетельствует о том, что микросхема вместе с повторителями работает и на её выходах присутствует управляющий сигнал. Далее выключаем всё, подсоединяем к сетевому включателю и силовую часть. Согласно схеме подключаем импульсный трансформатор.

Для этого нам понадобится трансформатор строчной развёртки предпочтительно от ламповых телевизоров. Разберите его аккуратно, уберите бумажные прокладки в стыках сердечника. Это важно. На картонной гильзе или на обрезке шприца на 10мл подходит по размеру намотайте обмотку 30 витков проводом 0,8мм диаметром. Собираем сердечник с нашей самодельной первичной обмоткой.

Скреплять опять родной скобой я не рекомендую, так как она вносит потери. Можно хорошо стянуть изолентой. Высоковольтную обмотку пока не насаживаем на феррит. Надо убедиться, что схема в принципе работоспособна. Итак… Для этого подключаем только первичную обмотку на собранном сердечнике к выходу полумоста и в разрыв провода силового питания включаем лампочку на Вт.

Включаем полумост в сеть. Лампочка вообще не должна светить. Если светит, отключите всё и ищите косяк в монтаже или неисправную деталь.

Если же света лампочки не наблюдается, добавляем на сердечник высоковольтную обмотку. К её контактам прикрутите 2 высоковольтных провода из тех же телевизоров с изоляцией 40кВ , на концы которых закрепите гвозди, например. Это будут электроды. После сборки и подключения трансформатора опять включаем схему и сближаем электроды до расстояния 5мм приблизительно.

Должна загореться дуга. По мере растягивания лампочка в силовой цепи должна светиться ярче. Если всё хорошо, лампочку можно убрать. Силовые ключи должны быть обязательно на радиаторе.

Если радиатор общий, то надо под транзисторы проложить изолирующие прокладки, предварительно промазав их с обеих сторон термопастой. Если радиатор нагревается более, чем до 70 градусов, надо увеличить его и, по возможности, организовать обдув куллером.

Можно к выходу полумоста подключать более одного трансформатора. Для этого первичные обмотки соединяем параллельно, а вторичные — последовательно, соблюдая фазировку как первых, так и вторых.

Для этого надо взять какое-нибудь основание из диэлектрика и прикрепить к нему 2 жестких провода, между которыми будет бегать дуга. Расстояние снизу между проводами должно быть такое, при котором гарантировано зажигается дуга. Так же можно подключить умножитель в ВВ обмотке строчника.

Только перед этим надо понизить мощность. Для этого надо сделать первичную обмотку в витков, чтоб дуга на выходе была около 1,см фиолетового цвета. Соблюдайте технику безопасности при работе с высоким напряжением! В случае несчастного случая виноваты в этом будете только вы. Автор статьи не несёт ответственность за ваше здоровье и жизнь.

Фото работы устройства:. Имя пользователя. Запомнить меня. Оцените материал 1 2 3 4 5 6 голосов. Опубликовано в Электричество. Имя пользователя Пароль Запомнить меня Забыли пароль?

Забыли имя пользователя? Создать учетную запись. Понравился сайт? Наши группы. Советуем посетить. Красиво не правда ли? Нажми если хочешь. Три случайные новости. Эбру это…. Всем доброго времени суток!

Лето в самом разгаре, и одно из увлечений…. Сразу говорю этот способ придумал не я. Desktop Version.

Четыре импульсных блока питания на IR2153

Источники питания. Ну, наконец, после небольшого перерыва выкладываю новую статью по сборке импульсного источника двухполярного питания на ir для усилителя низкой частоты. Схема была найдена на просторах интернета, собрана, отработана мною и выложена в виде данной статьи, как проверенная схема, чтобы вы могли без проблем повторить её. Вы же меня понимаете друзья, как редко найденная в интернете схема запускается и работает с первого раза. На самом деле, схема не сложна, но я с ней помучился и попробую вам объяснить некоторые моменты настройки защиты.

Импульсный блок питания усилителя — схемы:включения драйвера, принципиальная,с защитой от перегрузок,на трансформаторе.

Импульсный блок питания на IR2153

Встроенный в IR стабилитрон на Частота генерации задается сопротивлением и емкостью подсоединенной к выходам RT и CT ножки 2 и 3 на схемах выше. Если закоротить выход СТ на минус, то произойдет остановка генерации импульсов и запирание силовых ключей. Эту особенность микросборки можно применить для организации простой защиты. Также следует обратить внимание на тот факт, что стандартная схема включения не нуждается в подключении выхода к мощной средней точке, вполне достаточно развязки по постоянному току через емкость. Выбор частоты преобразователя в необходимо взять в диапазоне кГц. Поднятие частоты выше, до кГц хоть и немного снизит габариты трансформатора, но совсем чуток. А если учесть, что любой блок питания состоит не только из одного трансформатора, то выигрыш будет совсем копеечным. На этой микросхеме нами был создан простой источник питания для усилителя низкой частоты на широко известной сборке TDA

Импульсный блок питания 1000 Ватт на IR2153

Задача: заряжать их при помощи родных зарядных устройств. Почему так? Данные девайсы — особо жрущие электрическую энергию. И требуют они её настолько много, что обычные дешёвые китайские автомобильные зарядки не выдерживают и либо не работают, либо сгорают. Но китайцы же об этом не предупреждают.

Здесь представлена схема ИБП Ватт.

Импульсный блок питания схема на ir2153

У меня есть вопрос, Он может быть использован для публичной сети 12? В своих схемах я не сознательно положил иглу, потому что отношения зависят от характеристик трансформатора, используемых. Ценная помощь при разработке и еще более ценной, поскольку он использует простые формулы. Карманный калькулятор только для всех расчетов. Благодаря упрощений которого вы сделали нас причастниками. Ты должен быть вошли в систему опубликовать комментарий.

Блок питания на IR2153

Импульсные блоки питания — наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. Все импульсные ПБ — это своего рода инверторы системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе. Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение. Особо сложным здесь можно назвать процесс управления выходными напряжениями высокого уровня. Очень часто блок управления питается от низковольтного напряжения, что порождает необходимость согласования уровней.

Погуглил. Как наиболее простую схему можно посоветовать генератор на IR, IR А вот вам готовые схемы на предмет резонанса Схемы.

импульсный блок питания схема на ir2153 с защитой от кз

Отличительные особенности: Интегрированный В полумостовой драйвер Расположение выводов:. Описание: IR — улучшенная версия драйвера IR и IR, которая содержит драйвер високовольтного полумоста с генератором аналогичным промышленному таймеру КВИ1.

Простой, самодельный импульсный блок питания на IR2153 своими руками

ВИДЕО ПО ТЕМЕ: Импульсный блок питания на все случаи жизни. IR2153. Sponsored by PCBWay.

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.

Можно пойти вторым путем, сделав импульсный источник питания, который обладает высоким КПД по сравнению с обычным трансформатором, имеет малые габариты и вес. К сожалению все импульсные блок питания сложны схемотехнически и не под силу начинающим радиолюбителям. Конструкция простого импульсного источника питания на микросхеме IR Плата расчитана под использование ферритового кольца плата под импульсный блок питания на IR блок питания так же имеет защиту от перегрузки встроена ситема мягкого старта плата к преобразователю напряжения, приведенному на СХЕМЕ автомобильный преобразователь напряжения на IR трансформатор на Ш-образном феррите от импульсного блока питания телевизора Плата преобразователя для Схемы имеет SMD компоненты вариант источника питания предназначен для усилителя системы типа 7. Блоки питания в Россия Украина Приложение для расчета трансформаторов

Блок питания построен по полу мостовой схеме на основе микросхемы IR На выходе этого блока можно получить любое нужное вам напряжение, все зависит от параметров вторичной обмотки трансформатора. Мощность источника питания именно с такими компонентами около ватт.

Полупроводниковые и системные решения — Infineon Technologies

Что наши клиенты говорят о CoolSiC™

Будь то солнечная энергия, зарядка электромобилей, центр обработки данных или тягач, карбид кремния кардинально меняет способы производства, передачи и потребления энергии.

Смотреть видео

electronica 2022

Посетите нас на выставке electronica в этом году — живите в Мюнхене или в цифровом виде!

Учить больше

Infineon выпускает PSoC™ 4100S Max

Высокоинтегрированное недорогое решение с технологией нового поколения CAPSENSE™, позволяющее инженерам легко проектировать и быстро выводить на рынок недорогую систему человеко-машинного интерфейса.

Учить больше

Электрификация первичного распределения электроэнергии

Узнайте, как мегатенденции в автомобилестроении вызывают децентрализацию и электрификацию системы распределения электроэнергии.

кликните сюда

Экологически чистая мобильность

Мобильность — экологичная, умная, персональная. Как Infineon способствует устойчивой мобильности?

Узнайте здесь

Производительность GiGaNtic в адаптерах/зарядных устройствах USB-C

Первая в отрасли комбинированная микросхема PFC и гибридного обратноходового преобразователя для конструкций сверхвысокой плотности. Узнай одним из первых!

Скачать техническое описание

Новинка! PSoC™ 62S2 Wi-Fi BT Matter Pioneer Kit

Надежное решение Matter over Wi-Fi со сверхнизким энергопотреблением, которое поможет вам быстро выйти на рынок

Учить больше

Новости

04 ноября 2022 г. | Деловая и финансовая пресса

Infineon at electronica 2022: Декарбонизация и цифровизация как ключевые темы

13 октября 2022 г. | Business & Financial Press

Infineon и VinFast расширяют сотрудничество в области электромобильности

Новости рынка

04 ноября 2022 г. | Новости рынка

Infineon представляет новое семейство датчиков XENSIV™ TLE4971 для автомобильных приложений

Посетите Infineon в Twitter

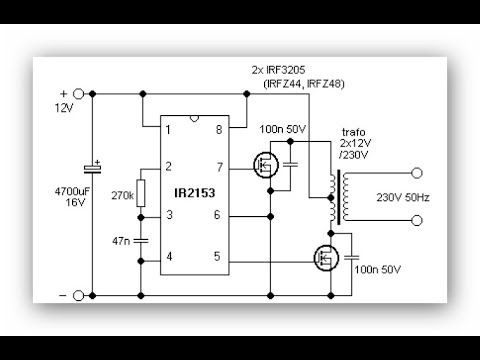

Прямоугольный инвертор 12 В / 230 В 50 Гц с IR2153
