Устройство и принцип работы электрического паяльника

Электрический паяльник представляет собой довольно простое по конструкции устройство, состоящее из следующих основных элементов:

• Нагревательный элемент (спираль из нихромовой проволоки)
• Медный стержень для передачи тепла
• Жало для непосредственного контакта с припоем
• Корпус из нержавеющей стали
• Теплоизоляция (слюда, стеклоткань, асбест)
• Ручка из термостойкого пластика или дерева
• Шнур питания с вилкой

Принцип работы паяльника заключается в следующем:

1. При подключении к электросети по нихромовой спирали начинает протекать ток
2. Спираль нагревается и передает тепло медному стержню
3. Медный стержень разогревает жало до температуры 300-400°C
4. Разогретое жало плавит припой, который заполняет зазор между соединяемыми деталями
5. При остывании припой затвердевает, образуя прочное соединение

Основные технические характеристики паяльников

Ключевыми параметрами электрических паяльников являются:

• Мощность — от 15 до 100 Вт для бытовых моделей
• Напряжение питания — 220В, 12В, 5В (для USB-паяльников)
• Максимальная температура нагрева жала — 300-450°C
• Время нагрева до рабочей температуры — 1-3 минуты
• Диаметр жала — от 0,5 до 5 мм

От мощности зависит скорость нагрева и максимальная температура. Чем она выше, тем для более крупных деталей подходит паяльник.

Распространенные неисправности паяльников

В процессе эксплуатации паяльники могут выходить из строя по следующим причинам:

• Перегорание нагревательного элемента
• Нарушение контакта в месте соединения спирали с проводами питания
• Механическое повреждение изоляции
• Окисление или износ жала
• Поломка шнура питания

При этом паяльник может вообще не включаться или плохо нагреваться. Рассмотрим, как можно устранить наиболее частые поломки своими руками.

Пошаговая инструкция по ремонту паяльника

Если паяльник перестал работать, выполните следующие действия:

1. Отключите паяльник от сети и дайте ему остыть
2. Выкрутите винты крепления корпуса к ручке
3. Аккуратно разберите корпус, чтобы добраться до нагревательного элемента
4. Проверьте целостность нихромовой спирали
5. Если спираль перегорела, замените ее на новую такого же сечения
6. Проверьте все контактные соединения, при необходимости пропаяйте
7. Замените поврежденную изоляцию
8. Соберите паяльник в обратном порядке
9. Проверьте работоспособность

При замене спирали важно правильно подобрать ее длину и сечение, чтобы обеспечить нужную мощность нагрева.

Как починить паяльник, если он плохо греется

Если паяльник включается, но недостаточно нагревается, причины могут быть следующие:

• Окисление контактов в месте крепления жала
• Неправильное положение жала относительно нагревательного элемента
• Частичное перегорание спирали
• Износ или окисление жала

Для устранения проблемы выполните следующие действия:

1. Разберите паяльник
2. Очистите контакты от окислов
3. Проверьте правильность установки жала
4. При необходимости замените жало на новое
5. Проверьте целостность спирали, при повреждении замените
6. Соберите паяльник и проверьте нагрев

Как сделать паяльник своими руками

Для самостоятельного изготовления простого паяльника понадобятся:

• Нихромовая проволока
• Медный пруток диаметром 6-8 мм
• Керамическая трубка
• Стеклоткань
• Термостойкий клей
• Деревянная ручка
• Шнур с вилкой

Порядок изготовления:

1. На керамическую трубку намотайте нихромовую спираль
2. Внутрь трубки вставьте медный стержень
3. Изолируйте спираль стеклотканью
4. Соедините концы спирали с проводами питания
5. Поместите конструкцию в корпус
6. Закрепите корпус на деревянной ручке
7. Припаяйте шнур питания

Такой самодельный паяльник будет иметь мощность 30-40 Вт, чего достаточно для большинства бытовых нужд.

Правила безопасности при работе с паяльником

При использовании и ремонте паяльника соблюдайте следующие меры предосторожности:

• Не прикасайтесь к нагретым частям паяльника
• Работайте только на негорючей поверхности
• Используйте защитные очки
• Обеспечьте хорошую вентиляцию помещения
• Не оставляйте включенный паяльник без присмотра
• Отключайте паяльник от сети при длительных перерывах в работе
• Не допускайте попадания жидкости на нагретый паяльник
• Храните паяльник в недоступном для детей месте

Соблюдение этих простых правил позволит избежать ожогов и других травм при работе с паяльником.

Устройство паяльника в разрезе: схема, принцип работы

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

Устройство паяльника

Содержание

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема представлена сочетанием следующих элементов:

1. Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
2. Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
3. Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост. Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой тока происходит нагрев обмотки. По специальному проводящему элементу проходит передача тепла жалу паяльника.

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

1. Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
2. Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
3. В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.

При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.

Устройство паяльника в разрезе, чертеж

Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

1. Нагревательным элементом выступает вторичная обмотка.
2. Конструктивные особенности обеспечивают быстрый нагрев жала.
3. Низкий показатель потребительской мощности.
4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

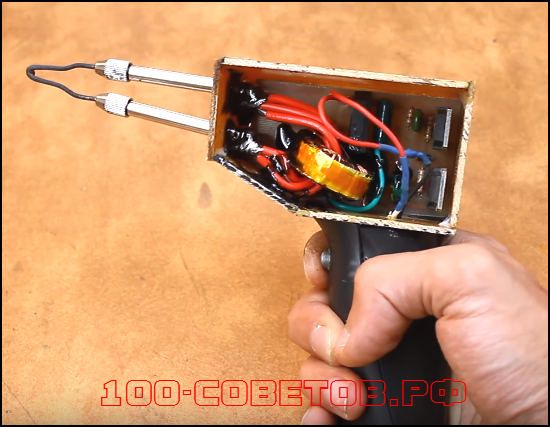

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
2. Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки. Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА

Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной  паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

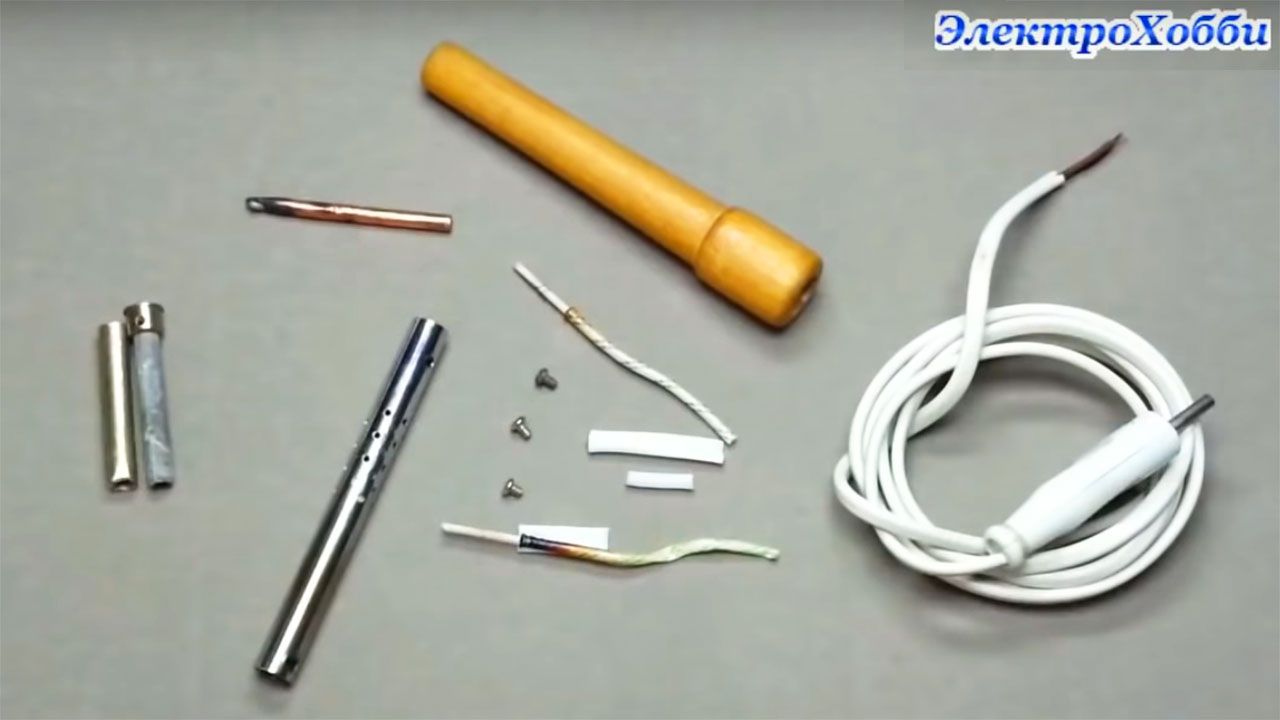

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода – изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт,  второй есть желание сделать менее мощным вот и добавил Ом.

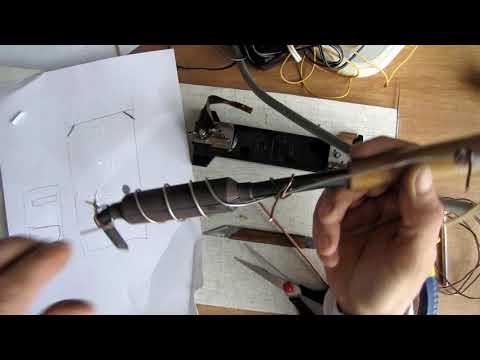

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 – 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

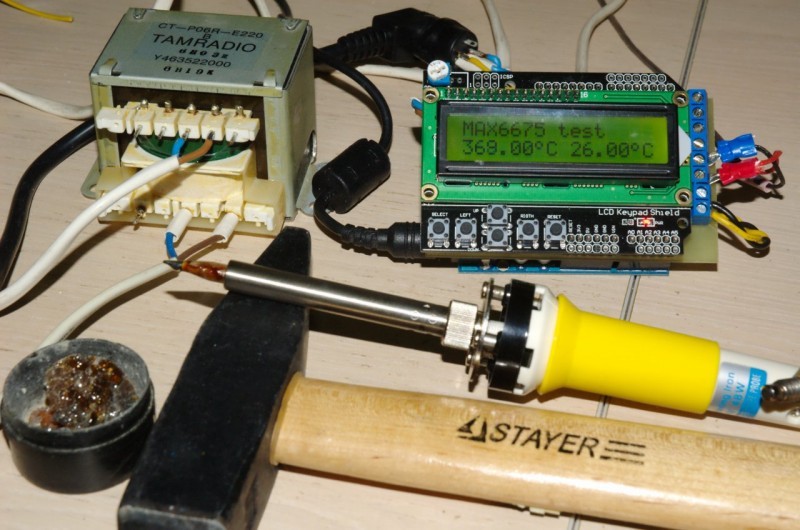

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор – Babay iz Barnaula.

Расскажем как сделать паяльник своими руками в домашних условиях

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защищает нагревательный элемент. На корпус одевается ручка, состоящая из двух частей. Ее задача – уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например – слюду. Внутри располагается жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные устройства, их принцип работы отличается от рассматриваемого варианта.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями. От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, имеют рассеиваемую мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент – нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже. Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом, мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал – текстолит или эбонит, главное – хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один устанавливается внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии. Второй пруток, потоньше – будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как можно плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

С одного торца сверлим отверстие с резьбой под крепежный винт, с противоположного – под рабочее жало. Примеряем пруток к резистору, протачиваем паз под стопорное кольцо.
Собираем конструкцию в единый элемент.

Устанавливаем все это в нагреватель (резистор), и проводим испытания. Полный нагрев происходит за 1-2 минуты. К аккумулятору подключаемся через предохранитель.

Приступаем к изготовлению ручки. Из текстолита выпиливаем две зеркальные половинки, сверлим в них отверстия для соединения и крепления нагревательного элемента.

Внутри выбираем пазы для проводки. Если есть желание – можно установить фиксируемый выключатель.

Собираем конструкцию в готовый прибор. Для соединения с аккумулятором можно припаять вилку для гнезда прикуривателя. Однако более практично будет оснастить провод разъемами типа «крокодил». Тогда можно будет подключать паяльник напрямую к клеммам АКБ, не опасаясь сгоревшего предохранителя в автомобиле.

ВАЖНО! В любом случае следует установить на проводе питания коробочку с предохранителем.

Возможны и другие варианты сборки, у кого какой материал в запасе.

Принцип работы остается неизменным.

Паяльник для SMD элементов

Как уже понятно из названия, инструмент будет маломощным с тонким жалом. Рабочий эскиз представлен на рисунке:

Основа конструкции – самодельный нагревательный элемент из стального винта, проволоки-константана, и медного жала.

Внутри винта, по его оси высверливается отверстие под жало, сделанное из медной проволоки. Сбоку маленькое отверстие для стального шарика, выступающего в роли фиксатора, шарик зажимается гайками. Поверх нагревателя, одетого на винт – располагается защитный металлический цилиндр.

В качестве изолятора используется стеклоткань, она достаточно термостойкая, чтобы выдержать температуру нагрева – 280 градусов.

Подробный чертеж конструкции паяльника:

И, собственно, проволочный нагревательный элементе:

Ручкой послужила сломанная кисть, в которой высверливается сквозное отверстие под питающий кабель.

Конструкция готова. Блок питания паяльника – регулируемый, 0-15 вольт. Провод лучше делать как можно тоньше, подойдет сечение 0,75. Мощность маленькая, с толстым кабелем неудобно работать.

Выполнять тонкую работу таким прибором – одно удовольствие.

Подставка для паяльника

Как самостоятельно сделать паяльник, мы разобрались. Теперь делаем держатель. Идеальная подставка должна иметь три отсека. Для припоя, канифоли и протирочной губки. Можно предусмотреть отсек для сменных жал. В общем – совершенству конструкции нет предела.

Однако большинство радиолюбителей предпочитают самостоятельно сделать подставку максимально аскетичной. При этом примитивные конструкции оказываются удобнее промышленных вариантов.
Как правило – достаточно дощечки, пары металлических крышек, и проволоки или жестяной ленты.

Если ремонт электроприбора застал врасплох, и под рукой есть только паяльник – подставку можно изготовить за несколько секунд буквально из подручных материалов. Например – из алюминиевой вилки.

На самом деле, если вы самостоятельно смогли сделать паяльник, то и подставка должна быть соответствующей. В принципе – ничего сложного. На пластине ДСП размещается регулятор мощности, необходимые емкости и даже зажим для проводов.

Регулятор можно изготовить самостоятельно, схем достаточно много выложено на профильных сайтах.

Изготовление коробочек тоже не вызовет сложностей.

А зажим типа «крокодил» просто устанавливается на винт.

В результате мы получаем полноценную паяльную станцию, не хуже магазинных аналогов. А трудозатраты – пара зимних вечеров.

Подставка для паяльника с лупой

Еще одно приспособление может улучшить качество работы с паяльником. Это лупа с подвижным креплением. Можно приобрести готовый вариант, как правило – производства КНР.

Или просто прикрепить к изготовленной подставке домашнее увеличительное стекло при помощи гибкого стержня или толстой медной проволоки.

Каждый элемент, описанный в статье – добавляет удобства радиолюбителю. А возможность изготовить приспособления самостоятельно – еще и сэкономит деньги.

Как починить паяльник в домашних условиях: виды неисправностей и способы устранения

• 12 Сентября, 2020
• Советы по ремонту
• Иван Гресько

Многие радиолюбители и домашние умельцы знакомы с этим нагревательным прибором. С его помощью можно соединить различные детали из черных и цветных металлов. Часто владельцев интересует вопрос: как починить паяльник в домашних условиях? Дело в том, что этот инструмент в результате неправильного обхождения может выйти из строя. Конечно, вы можете отнести его в мастерскую и доверить профессионалу. Однако многие владельцы предпочитают обходиться своими силами.

Как починить паяльник? Особенно это интересует тех, кто только начал осваивать этот нагревательный прибор. В целом с этой задачей справиться будет нетрудно, если выявить причину поломки и четко придерживаться определенного алгоритма действий. Информация о том, как починить паяльник в домашних условиях, представлена в данной статье.

Составные элементы инструмента

Прежде чем интересоваться, как починить паяльник в домашних условиях, следует знать, как он устроен. В таком случае при поломке вам будет легче определить причину и исправить ее. Устройство паяльника представлено следующими элементами:

• Медным стержнем. Он обернут изолирующим материалом и располагается в стальной трубке.
• Нагревателем. Эту задачу выполняет нихромовая нитка.
• Жалом. Им с помощью припоя осуществляется непосредственное соединение металлических частей.

• Ручкой. Благодаря ей мастер может удерживать паяльник.
• Шнуром, оснащенным вилкой.

Описание конструкции

Медный стержень – это эффективный проводник тепла, которое поступает от нагревателя к жалу. Стержень расположен в стальной трубке, обмотанной слюдой или стекловидной тканью. Поверх слюды наматывают проволоку, которая и выполняет функцию нагревательного элемента. Чтобы исключить потерю тепла и короткое замыкание, нихромовую обмотку изолируют, прикрыв для этой цели асбестом. Торцы спирали соединяют с проводниками электрошнура. Чтобы конструкция получилась надежнее и место соединения не перегревалось от вырабатываемого тепла, нихромовую спираль сгибают пополам и складывают вдвое. Дополнительно точку контакта спирали с медным проводом обжимают посредством алюминиевой пластины. Кроме того, место скрутки прикрыто изоляционной трубкой. Все вышеперечисленные элементы определяют в металлический корпус. Его насаживают на рукоятку, которая может быть изготовлена из дерева или термопластика. Внутри ручки имеется специальный канал для электрического шнура. На металлической трубке корпус фиксируется посредством накладных колец. Тем, кто интересуется, как починить паяльник в домашних условиях, следует также знать о технических характеристиках электроприбора.

Как работает устройство?

Тем, кто не знает, как отремонтировать паяльник своими руками, следует ознакомиться с принципом работы электрического прибора. Паяльник функционирует за счет преобразования электроэнергии в тепловую. В итоге тепло через нагретую спираль передается к стержню, в результате чего раскаляется жало. Следует знать, что в зоне, где осуществляют пайку, температура варьируется в пределах от 400 до 4500 °С. В результате образуется смесь вязко-жидкой консистенции. В дальнейшем она наполняет полость между спаиваемыми деталями. Когда смесь остынет, металлические части получаются надежно соединенными.

О напряжении

Если возникла необходимость осуществить ремонт устройства, учтите показатель напряжения. В зависимости от модели его значение может составлять:

• 220 В. Такое значение преимущественно встречается в отечественных моделях.
• 12-42 В. Устройства с пониженным трансформатором напряжением применяют в условиях с высоким уровнем запыленности или влажности с целью обезопасить мастера от поражения электротоком.

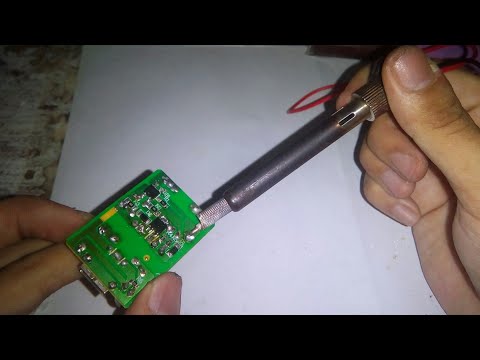

• 5 В. Такой показатель имеют миниатюрные паяльники USB.

О мощности

По этой технической характеристике определяют функциональность паяльника. Например, для использования в быту для работы с проводами достаточно будет мощности в 30 Вт. Такими паяльниками преимущественно пользуются радиолюбители. Устройствами с мощностью до 60 Вт работают профессиональные монтеры. Такими приборами удобно спаивать провода и кабели различных диаметров. Паяльниками более 60 Вт пользуются в автомобильных мастерских. Эти паяльники подойдут для лужения больших металлоизделий. Примечательно, что чем выше показатель мощности, тем габаритнее и тяжелее сам прибор. С увеличением мощности возрастает и размер его наконечника (жала). Таким образом, паяльник с большей мощностью будет лучше прогревать участок пайки. Что делать, если сломался электрический паяльник? Как починить прибор?

Ремонт сгоревшего паяльника. С чего начать?

Перед тем как отремонтировать паяльник своими руками, его следует разобрать. Это необходимо для того, чтобы добраться к нагревательному элементу, а именно к нихромовой проволоке. Для этой цели открутите крепежные болты и разберите прибор. В целом вам нужно будет вынуть всего два болта. Когда они будут извлечены, достаньте «начинку» паяльника, которая содержится внутри металлического корпуса. Чтобы это сделать, придется аккуратно разжать сам корпус. На данном этапе следует быть очень осторожным, чтобы не повредить тонкую и очень хрупкую изоляцию. Если работать небрежно, она может рассыпаться.

Восстановление нагревательного элемента

Когда вы доберетесь к нагревательному элементу, тщательно осмотрите нихромовую проволоку. Может быть так, что перегоревшими окажутся несколько витков провода. Для восстановления нагревательного элемента вам нужно сделать следующее. Возьмите какой-либо старый сломанный паяльник и достаньте из него небольшой отрезок провода. Далее подсоедините его и намотайте вместо перегоревших витков. Как утверждают специалисты, при соединении без добавления проволоки спираль из-за уменьшенного сопротивления перегорит снова. Наматывать нужно так, чтобы витки не соприкасались друг с другом. После подсоедините шнур электропитания.

Завершающий этап

Когда поломка будет устранена, паяльник нужно собрать. Делают это в обратном порядке. Прежде чем включить в розетку, прибор проверьте на замыкание с помощью тестера. В таком случае вы будете полностью уверены, что изоляция уложена правильно. Таким образом можно починить как старый паяльник-топорик, так и новую модель. Процедура разборки корпусов может отличаться, но устройство нихромовой спирали в электроприборах одинаковое.

Почему паяльник не греется? Как починить?

Чаще всего причина этой неисправности заключается в плохих контактах. Сначала проверьте подачу напряжения. Если же окажется, что мощность тока в норме, то, скорее всего, неисправность вызвана неправильным расположением жала. Особенно часто это происходит в электроприборах с выдвижными стержнями и винтовыми зажимами. Нередко жало стачивается или по какой-либо другой причине оказывается слишком выдвинутым из корпуса. Если рабочая поверхность расположена нормально, то его торцевая часть в виде сердечника полностью расположена в трубке из слюды. Таким образом контакт стержня с нагревательным элементом происходит в полной мере, благодаря чему жало нагревается сильнее. Если же его извлечь из трубки хотя бы наполовину, то интенсивность нагрева существенно снизится. Починить прибор просто. Домашние умельцы вводят поглубже жало в корпус и фиксируют. Может быть так, что стержень получится слишком коротким. В таком случае его заменяют. Также паяльник может не работать из-за окалин на жале. Его, если нужно, снимают, а затем поверхность чистят, используя обычную мелкозернистую наждачную бумагу или надфиль.

Жало потом разогревают и окунают в канифоль, после чего его кончик растирают на оплетке с припоем. В результате таких действий стержень покроется ровным слоем припоя. Эту процедуру специалисты рекомендуют чаще производить с паяльниками, оснащенными медными стержнями, поскольку на них быстрее образуется окалина. Также паяльник может не нагреваться из-за неправильной заточки жала. Для эффективной отдачи тепла рабочая поверхность должна иметь форму овального скоса.

Об использовании припоя

Если вы заметили, что ваш инструмент нагревается слабо, то, скорее всего, вы неудачно подобрали припой. Например, для маломощных электроприборов, рассчитанных на 26 ватт, не рекомендуется использовать припой с низким содержанием олова (ПОС-30). Таким паяльником этот припой вы не расплавите. Лучше всего обзавестись припоем ПОС-60 или ПОС-61. Другие припои с высоким содержанием свинца подойдут для более мощных электроприборов.

О перемотке электроприбора

Нередко новички задают вопрос: как перемотать паяльник? Судя по многочисленным отзывам, очень часто ремонт устройств ограничивается заменой сгоревшей нихромовой обмотки. Прежде чем приступить к этой процедуре, рассчитайте с помощью специальной таблицы диаметр проволоки, а также количество витков. Например, как отремонтировать паяльник 200Вт? Для этого выбираете показатель потребляемой паяльником мощности 200 Вт (в левой колонке таблицы). Данному значению сопротивление обмотки при напряжении 220 В составит 242 Ом. Будет лучше всего перемотать всю катушку.

В таком случае в устройстве не останется слабых мест. Очень важно, чтобы новый провод был с такими же параметрами, как и в старой обмотке. Если нет возможности подобрать аналогичный изоляционный слой, то его можно заменить слюдой в виде трубки или пластинок. Также для изготовления изоляционного слоя можете воспользоваться термостойкой стеклотканью или асбестовыми прокладками. После того как изоляция будет готова, намотайте на нее обмотку (первый слой). Далее на витки положите еще один слой изоляции и снова намотайте обмотку (второй слой). Теперь остается торцы провода соединить с сетевым шнуром.

Обрыв проводки

Как починить паяльник своими руками, если неисправен электрический шнур? Судя по многочисленным отзывам, эта причина поломки устройства считается самой распространенной. Исправить ситуацию можно своими силами. Многие владельцы просто производят замену вилки или шнура. Конечно, все зависит от того, в какой именно части произошел обрыв. Данный дефект исправим, и устранить его можно самостоятельно. Чтобы определить, где именно произошел обрыв, вам нужно будет обзавестись специальным приспособлением, а именно мультиметром. Щупами этого устройства исследуйте проводку. В месте, где произошел обрыв, нужно обратно соединить провода и заизолировать.

Как самому починить паяльник с регулятором?

Такие электрические приборы оснащены специальным устройством для регулировки температуры жала. Пользоваться таким паяльником довольно удобно. О том, что он греется, мастер знает благодаря светодиоду, который во время нагрева жала светится. Когда рабочая поверхность достигнет нужной температуры, светодиод потухнет, после чего можно приступать к пайке. По отзывам владельцев таких паяльников, нередко эти электроинструменты выходят из строя. Например, бывают случаи, когда отходят кнопки или не загорается светодиод. Некоторые домашние умельцы кнопки обматывают изоляционной лентой. Чтобы починить устройство, его сначала нужно аккуратно разобрать. Когда вы это сделаете, то увидите операционный усилитель. Он представляет собой микросхему, в которой, скорее всего, отсоединилась одна из маленьких батареек. Ее нужно присоединить обратно. Для этой цели сначала нужно почистить «ножки» батарейки, облудить их, а затем припаять на прежнее место. После выполнения этих действий паяльник можно собирать и испытывать.

В заключение

Может быть так, что для починки вышедшего из строя электроприбора можно ограничиться простым ремонтом. В целом паяльники устроены несложно, а потому ломаются довольно редко.

Похожие статьи

Советы по ремонту

Какой краской красить мебель деревянную: виды красок, правила нанесения, расход

Советы по ремонту

Как делать ремонт в новостройке: последовательность работ, подбор материалов, полезные советы

Советы по ремонту

Как правильно — шпатлевка или шпаклевка? Правила правописания

Советы по ремонту

Какие панели ПВХ лучше для ванной: виды, производители, советы по выбору

Советы по ремонту

В каком порядке делать ремонт в квартире: правильная последовательность

Советы по ремонту

Как зашить батарею гипсокартоном: способы и полезные рекомендации.

Как красиво закрыть батарею в комнате

Разновидности паяльников

Параметры выбора электрических паяльников

Рассмотрим, какие основные характеристики паяльников нужно учитывать при выборе устройства.

Одна из главных задач — правильный выбор мощности паяльника. Здесь нужно понять, какие работы предстоит выполнять при помощи устройства. Как правило, чем мощнее модель, тем она многофункциональней и надежней. Но часто слишком мощные варианты нет смысла покупать для бытовых целей.

Паяльник ПП 220В 80Вт пластиковая ручка ЭПСН

Выбор мощности очень важен. Если долго работать слабым устройством, то обрабатываемые контакты перегреваются. А если использовать чрезмерно мощное устройство, можно сжечь все элементы, едва прикоснувшись к ним. Это может уничтожить ремонтируемый электроприбор.

Оптимальный показатель мощности домашнего паяльника составляет 25-40 Вт. Для простых микросхем подойдет устройство мощностью до 10 Вт. Модели свыше 60 Вт и до 100 Вт применяются при пайке проводов. А очень мощные паяльники с мощностью более 100 Вт используются только для специфических работ типа пайки радиаторов.

Еще одна важная характеристика — напряжение. Те устройства, что работают от сети, обычно питаются от 220 Вольт. Также встречаются модели, работающие при напряжении 6, 12, 36 Вольт. Оптимальное решение для дома — модель на 220 Вольт.

Размер имеет значение. Обычно он зависит от мощности — чем мощнее прибор, тем он крупнее. Все небольшие паяльники не могут похвастаться большой мощностью.

Затем нужно оценить и форму жала. Ее требуется также выбирать, исходя из выполняемых работ — для каждого варианта используется своя форма жала. Оно может быть клиновидным, стержневым, конусообразным, игольчатым.

Формы жала паяльников

Что касается материала жала, то это тоже один из важнейших показателей. Самые распространенные — медные варианты. Также есть керамические и медные с покрытием. О них мы говорили выше и тут не будем останавливаться подробно. Выбирайте материал жала в зависимости от своего бюджета, выполняемых работ и личных предпочтений.

Если говорить о рукоятке, то лучше всего купить паяльник с деревянной ручкой. Дерево имеет невысокую теплопроводность и стоит относительно недорого. Также можно остановиться на паяльнике с ручкой из эбонита. Наиболее распространенные варианты имеют рукоять из пластика

Здесь важно выбрать термостойкий вариант, который не сильно нагревается во время работы устройства. Также желательно, чтобы пластик имел и резиновые накладки — тогда паяльник будет удобнее держать, и он вряд ли неожиданно выскользнет из рук

А значит, риск травматизма снижается.

Паяльник с пластиковой ручкой, но резиновыми накладками

Если вам важны какие-то дополнительные функции и возможности, то уточните, есть ли они у выбранной модели. Это могут быть регулятор мощности, температуры, наличие возможности смены жала и так далее. Здесь же можно оценить и комплектацию изделия: наличие подставки, защитного колпачка, сменных жал и т. д.

Что касается сетевого шнура, то он должен быть гибким, мягким и длинным, иначе работать паяльником будет сложно. Также желательно, чтобы кабель имел заземление и двойную изоляцию для обеспечения высокого уровня защиты от удара током.

Чем длиннее шнур, тем меньше вы зависите от близости розетки к рабочему месту

Лучшие производители электрических паяльников — какую фирму выбрать

Несколько слов и о производителях. Чем известнее бренд, тем лучше. Тогда больше шансов купить именно надежную модель, которая долго прослужит. Хотя, впрочем, и недорогие паяльники от малоизвестных брендов тоже могут оказаться не самыми плохими.

Долговечность и надежность паяльника во многом будет зависеть от того, кто его сделал

Среди самых популярных производителей выделяют следующих:

• Kolner — российский бренд, который производит различные электроинструменты. Но сборка и производство устройств ведутся в Китае — это позволило удешевить готовую продукцию.
• Wert выпускает надежные и компактные изделия. Как правило, все выпускаемые модели рекомендованы для использования в бытовых условиях.
• Proconnect выпускает инструменты и кабели. Продукция адаптирована к условиям России.
• Rexant — бренд с многолетней историей, которому можно доверять. Помимо электроинструмента выпускает и кабели.
• Dremel — одна из старейших компаний. Выпускает различные электроинструменты. Бренд известен во многих странах.
• Topex — компания из Польши. Выпускает различные электроинструменты.

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Керамические нагреватели

В отличие от изделий, комплектуемых нихромовой проволокой, керамическая составляющая может прослужить дольше своего конкурента. Керамический элемент дозволяет действовать при максимально допустимых порогах, сопротивление является минимальным. Электрическое напряжение распространяется по жалу, следствием чего происходит нагрев. Керамические нагреватели требуют внимания, при механических воздействиях разрушаются, приходят в негодность.

Паяльник с керамическим нагревателем

Цена паяльника с керамическим наконечником выше, поэтому важно подобрать качественной материал. Долговечная и надежная работа осуществляется путем аккуратного пользования составной частью

Переключатели и диммеры

Переключатель простого типа дает выбрать положение в двух направлениях. Агрегат эксплуатируется на минимальных и максимальных величинах отдачи, дозволяя лишь экономить электроэнергию. При минимальном уровне жало поддерживается необходимой степенью нагрева на подставке, нажатие на переключатель разогревает его. Изделием, оснащенным указанным типом переключателя выполнить качественное слияние металлов затруднительно, т.к. отсутствует полная настройка параметров. Диммируемые разновидности регулируемых устройств позволяют выбрать важные параметры.

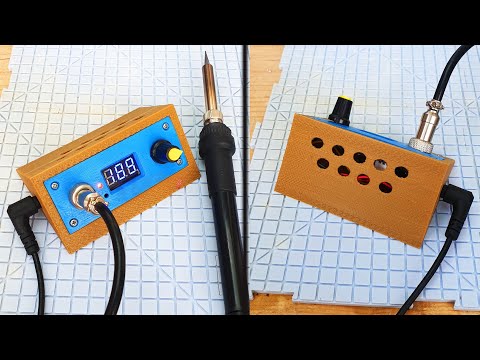

Самодельный диммер для паяльника

Устройство включает диммер, который присутствует в сетке между кабелем питания и нагревательным элементом. Регулировка производится путем контроля вольтажа, данные механизмы популярны среди начинающих радиолюбителей, за счет не высокой цены.

Для чего повышать мощность

Нецелесообразно для выполнения паяльных работ различного характера приобретать несколько вариантов. Повышенная интенсивность применяется при кратковременных воздействиях на элементы, хрупкие детали могут не выдержать высоких температур и прийти в негодность. Сгоревшие дорожки, расположенные вблизи контролёры могут повлиять на работу ремонтируемой детали.

Паяльная станция с терморегулятором

Меньшая мощь на выходе способствует медленному разогреву и низкой температуре. При представленных показателях в процессе пайки нужно дольше воздействовать на материал до начала плавления. Долгосрочные нагревы могут также пагубно повлиять на плату. Во избежание серьезных последствий, следует правильно подобрать уровень отдачи путем регуляции. К примеру, для сцепления массивных предметов требуется повысить интенсивность до того момента, когда время воздействия на элементы будет меньше температуры плавления и при условии использования соответствующего припоя.

ТОП-5 паяльников

Использование системы сменных жал актуально не только для электрических стандартных паяльников, но и для других разновидностей инструмента. Это касается практически всех типов. Среди всех можно выделить такие популярные разновидности, как:

1. ZD20F

Эта модель относится к маломощным паяльникам для тонкой работы. В ней присутствует регулятор температуры, который представлен в виде отдельного блока между вилкой и самим инструментом. Регулятор выполнен в виде компьютерной мышки, но подключается все в обыкновенную электрическую сеть.

Паяльник ZD20F

Параметры	Значения
Тип	Контактный
Мощность, Вт	10
Тип нагрева	Периодический
Минимальная рабочая температура, градусы Цельсия	100
Максимальная рабочая температура, градусы Цельсия	450
Тип наконечника	Керамический
Страна-производитель товара	Китай

1. Works WO7114

В комплекте паяльника есть несколько насадок для выжигания по дереву. Для своих целей мощности в 30 Вт вполне хватает. В комплекте идут 7 насадок.

Паяльник Works WO7114

Параметры	Значения
Тип	Контактный
Мощность, Вт	30
Тип нагрева	Постоянный
Время разогрева	10-15 минут
Максимальная рабочая температура, градусы Цельсия	380
Дополнительные характеристики	Присутствуют электронные компоненты
Страна-производитель товара	Китай

1. TOPEX 12 мл

Это газовый паяльник, в комплекте которого имеется 4 насадки. В модели присутствуют регулировка размера пламени и блокиратор для кнопки включения. Помимо насадок в комплект включен и припой из олова. Изделие заключено в надежный корпус, стойкий для ударов и падений. Транспортируется в упаковке, которая может использоваться для последующего хранения.

Паяльник TOPEX

Параметры	Значения
Тип	Газовый
Емкость для газа, мл	12
Тип нагрева	Периодический
Максимальная рабочая температура, градусы Цельсия	400
Страна-производитель товара	Китай

1. Polish PJ18

Используется для соединения деталей электротехнических устройств. В комплекте идет металлическая подставка. Несмотря на то, что это модель со сменными жалами, производитель предусмотрел только одно из них.

Паяльник Polish PJ18

Параметры	Значения
Тип	Контактный
Мощность, Вт	18
Тип нагрева	Постоянный
Тип наконечника	Нихромовый
Страна-производитель товара	Польша

1. ZD200 NDQ

Стандартная модель электрического паяльника с одним жалом в комплекте, которая питается от прикуривателя. Она используется для соединения проводов и мелких деталей схем. Это компактное изделие с пластиковым корпусом и защитными элементами, не допускающими перегрева.

Паяльник ZD200 NDQ

Параметры	Значения
Тип	Контактный
Мощность, Вт	40
Тип нагрева	Постоянный
Минимальная рабочая температура, градусы Цельсия	100
Максимальная рабочая температура, градусы Цельсия	550
Тип наконечника	Керамический
Страна-производитель товара	Китай

Как выбрать паяльник со сменным жалом?

Лучше всего выбирать паяльник со сменными жалами и регулировкой температуры. Это два важных фактора современного прогресса в этой области, которые дополняют друг друга. Более высокая стоимость моделей с такими дополнительными элементами вполне окупается. Естественно, что для дома такие вещи могут быть не совсем подходящими, но, покупая модели с небольшим количеством сменных элементов, можно не переплачивать.

При выборе паяльника с регулировкой температуры и сменными жалами нужно смотреть на количество последних в комплекте, а также на тип сменных элементов. Слишком редкие и сложные типы наконечников могут оказаться проблемными в замене. Лучше ориентироваться на простые распространенные модели. Также стоит учитывать количество жал в комплекте. Чем больше их будет в упаковке, тем шире окажется диапазон применения инструмента.

Мощность устройства напрямую зависит от температуры. Паяльник со сменными жалами 60 Вт можно использовать даже для пайки толстых проводов, так как многие модели обладают мощность в 20-40 Вт и вполне отлично справляются со своими задачами.



Заключение

Паяльники со сменными жалами являются эффективным нововведением в области пайки, которое получило широкое распространение среди профессионалов. Даже маломощные модели могут иметь съемные элементы. На практике это способствует повышению скорости и эффективности работы.

Что такое паяльник и как устроен прибор

Электрическим паяльником называется такой вид электрического инструмента, посредством которого осуществляется объединение двух деталей между собой посредством мягких веществ. Таким мягким веществом является припой, который расплавляется, и переходит в жидкое состояние за счет воздействия высоких температур. Когда воздействие высоких температур прекращается, припой затвердевает (что происходит практически мгновенно), тем самым обеспечивая надежное соединение. Рассматриваемый прибор является главным оружием электронщиков, посредством которого осуществляется не только соединение проводов и полупроводниковых элементов, но и их разъединение.

Прибор внешне имеет простую конструкцию, однако внутри он состоит из различных деталей, с назначением которых следует разобраться. Знать устройство паяльника вовсе не обязательно, чтобы научится им правильно пользоваться, но эта информация поможет в случае выхода его из строя. Состоит прибор из ряда следующих элементов, которые имеют свои особенности:

1. В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
2. Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
3. Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
4. Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
5. Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.

С устройством паяльника полезно разобраться всем, кто планируется осуществить его ремонт в случае возникновения поломки.

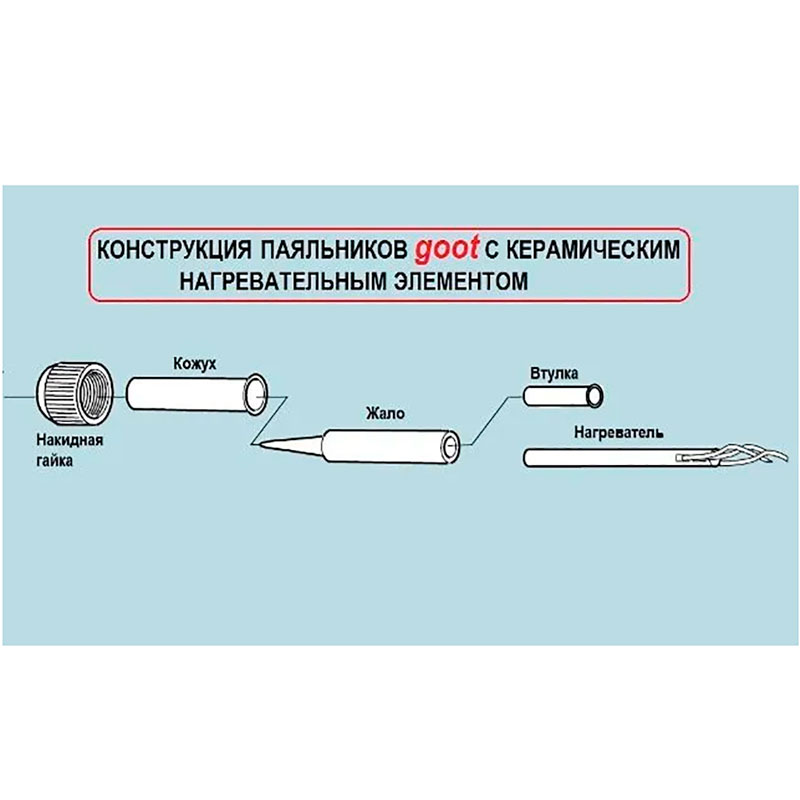

Керамический

Если рассматривать настоящий керамический паяльник, то его нагревательный элемент будет изготовлен из керамики, но современные производители обычно просто заменяют изолятор на керамический. В оригинальном исполнении такого не будет, так как весь стержень, который нагревается, изготовлен из нескольких компонентов, которые влиты друг в друга.

Очень важно выбирать оригинальный инструмент, который отличается визуально по внутренностям, а также по более высокой цене. Достояние таких приборов заключены в более быстром нагреве, высокой мощности, более долгом сроке использования и долговечности при высоких нагрузках.

Флюсы: основа для пайки в радиоэлектронике

Как правило, в арсенале у радиолюбителя имеется много различных химических веществ, что позволяет создать максимально качественный и надежный припой. Флюсы – это специальная химия, предназначенная для радиомонтажа. Она позволяет удалять оксидные пленки и дает припою равномерно растекаться. Флюсы разделяются на несколько типов: нейтральные, активные и антикоррозийные.

Нейтральные флюсы

Нейтральные – самые ходовые, простые и безопасные флюсы. Они не содержат кислот и других агрессивных элементов, вызывающих коррозию металлов, и, в основном, не требуют смывки. Канифоль – самый дешевый тип флюса – обязана быть у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание. Можно сказать, что это универсальный тип флюса.

ЛТИ 120 – жидкий флюс, относится к нейтральным. В нем нет кислот, а значит он не будет разъедать металл. Основой его состава является канифоль, растворенная в спирте. ЛТИ-120 прост в использовании: необходимо всего лишь нанести слой флюса на пропаиваемую поверхность, а потом припаять нужный элемент к плате.

В продаже также можно найти гелевые флюсы, в основе которых есть канифоль. Они очень удобны для пайки, когда нужно нанести только небольшую часть флюса в определенную зону. Обычно нейтральным флюсам не нужна смывка, тем не менее многие радиолюбители предпочитают смывать любой флюс после использования.

Активные флюсы

Активные (их еще называют кислотные) флюсы имеют в составе соляную, фосфорную или лимонную кислоту. После их применения обязательно требуется промывка детали, так как остатки флюсов будут вызывать коррозию и разъедать пайку. Такими флюсами удаляют в основном агрессивные вещества с паяемых деталей.

Самый ходовой флюс такого типа – паяльная кислота. Ею можно паять, например, никелевые сплавы. Ф38Н применяется для пайки стойкой коррозионной стали, различных медных сплавов, бронзы, нихрома и латуни. Остатки Ф38Н легко могут смываться водой.

Другие виды

Также существуют флюсы антикоррозийные, состоящие из фосфорной кислоты. Они не вызывают коррозию черных металлов, а значит нет необходимости удалять остатки флюса после пайки. Для цветных металлов желательна промывка теплой воде. Помимо воды флюсы можно смывать ацетоном, нефразом, этиловым или изопропиловым спиртами. Все эти средства подходят для очистки печатных плат.

Еще есть паяльные пасты, представляющие собой смесь флюса с припоем. Бывает, такую пасту изготавливают самостоятельно. Нужно всего лишь при помощи напильника сделать стружку из припоя и смешать ее с жидкими флюсами. Такую пасту можно наносить на деталь с последующим прогревом паяльника. Ее можно применить при пропайке навесного монтажа или использовать ее в труднодоступном месте на плате.

Таблица припоев для паяльников на микросхемы.

Изготовление тонкого жала

Для изготовления простого жала необходимы следующие материалы:

• Медный пруток диаметром 6 мм;
• Пруток из технического серебра диаметром 5 мм и длиной 10-15 мм.

Процесс изготовления жала состоит из следующих этапов:

1. На токарном станке медная заготовка обтачивается до диаметра, равного аналогичному, которое имеет керамический нагревательный элемент для паяльника, внутрь которого будет вставляться жало;
2. В торце заготовки высверливается отверстие, и нарезается резьба М4;
3. В ювелирной мастерской заказывают 10-ти сантиметровый пруток из самого дешевого технического серебра;
4. От серебряного прутка отрезают кусочек длиной 20-25 мм, на его конце нарезается резьба М4;
5. Серебряный кончик с резьбой вкручивается в медную основу самодельного жала.

Сделанный таким способом наконечник будет быстро нагреваться, благодаря наличию серебра, к нему будет хорошо «липнуть» припой.

Разновидности паяльников по разным признакам

Кроме того, что паяльники для проводов и плат классифицируются на виды по мощности и напряжению, есть и другие критерии их разделения. Знать, какие виды паяльников бывают, и по каким признакам они подразделяются, необходимо для того, чтобы выбрать подходящий прибор в зависимости от возлагаемых на него задач.

По конструктивным особенностям паяльники бывают следующих видов:

1. Стержневые — это самые распространенные варианты инструментов для пайки. Их устройство и принцип работы описан в материале выше. Такой вид лучше всего подходит для выполнения спаечных работ по дому — когда необходимо отремонтировать бытовую технику или соединить два электрических провода, исключив уменьшение сопротивления в месте соединения
2. Пистолетные — они так называются по причине сходства по внешней форме с огнестрельным оружием. Рабочая часть инструмента располагается непосредственно под углом 90 градусов от рукоятки, что повышает удобство проведения соответствующих работ. Применяются такие паяльники при проведении ремонтных работ
3. Паяльные станции — их еще называют стационарными паяльниками. Такое название приборы получили по причине комплектации блоками управления, посредством которых регулируется напряжение, мощность, сила тока, температура

Стержневые приборы еще называют бытовыми, так как они нашли свое применение среди домашних умельцев. Однако ими пользуются не только домашние мастера, но и профессионалы. При проведении более сложных спаечных манипуляций, применяются паяльные станции, которые подразделяются на три основных вида:

• Инфракрасные — процесс пайки реализуется посредством инфракрасного излучения. Длина волны инфракрасного излучения составляет от 2 до 10 мкм, а зона прогрева колеблется от 10 до 60 мм
• Термовоздушные — плавление припоя осуществляется посредством воздействия на него потоком горячего воздуха (подобно работе фена). Температура прогретого воздуха, выходящего из сопла инструмента, составляет от 100 до 500 градусов. Фокусирование потока воздуха осуществляется посредством сопла. Создание потока реализуется за счет применения компрессора или турбины. Турбинные модели имеют встроенный электромотор внутри прибора, который соединен с крыльчаткой. Вращение двигателя приводит в действие крыльчатку, что в итоге способствует созданию воздушного потока. Компрессорные модели паяльников создают давление воздуха посредством диафрагменных компрессоров, расположенных в конструкции станции
• Цифровые — это современные профессиональные паяльники, принцип работы которых идентичен со стержневыми приборами. Отличительная их особенность в том, что специалист в зависимости от спайки соответствующих деталей, задает соответствующие параметры напряжения, тока и мощности

Еще одним немаловажным признаком, по которому классифицируются паяльники, является принцип их нагрева.

Устройство и обучение работы с электрическим паяльником

Паяльник

К наиболее часто используемым инструментам при паяльных работах относится паяльник. Без него сложно представить оборудование рабочего места. Паяльники применяют любители и профессионалы. Все зависит от вида инструмента.

Молотковый

Для соединения больших, массивных деталей применяют молотковые паяльники, названные так из-за своей формы, похожей на молоток. Они разогреваются в печах или жаровнях и, обладая большой тепловой инерцией, долго остаются нагретыми.

Такое оборудование используют для пайки крупных деталей.

Электрический

Самый традиционный способ пайки – при помощи электрического паяльника. Устроен он очень просто – в металлическом корпусе заключен нагревательный элемент, который разогревает жало – медный стержень. От мощности нагревательного элемента зависит .

Содержание процесса паяльных работ заключается в том, чтобы разогреть контактным способом соединяемые детали и скрепить их специальным составом, называемым припоем. После остывания получается прочное соединение, способное проводить электричество, если соединяемые детали являются проводниками.

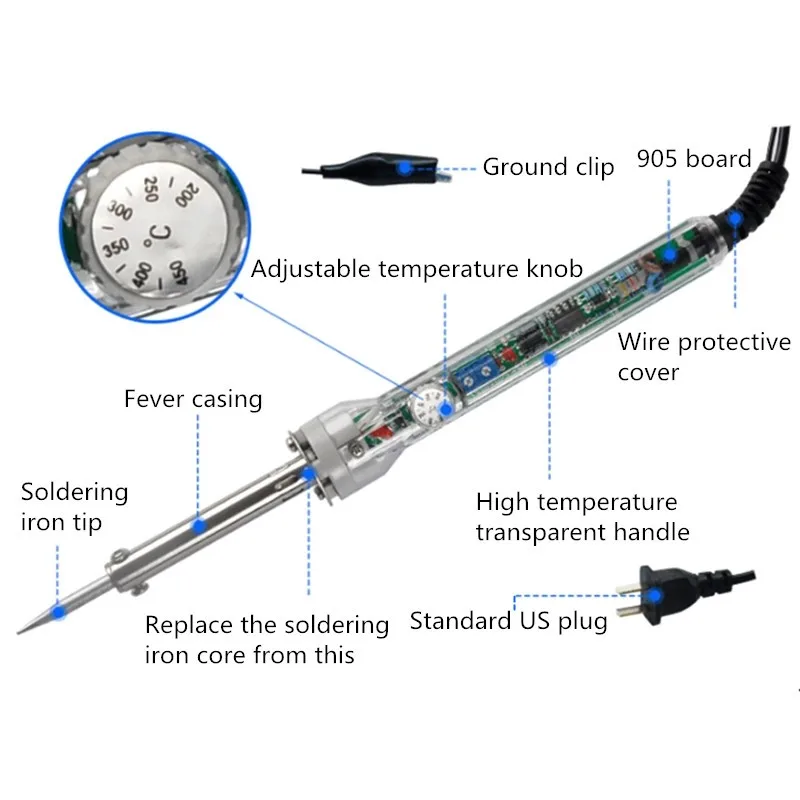

Профессиональный электропаяльник может быть с регулятором напряжения

В этом случае возможна регулировка температуры жала, что очень важно при сборке и монтаже электронных схем

Особый интерес представляет индукционное оборудование. В происходит саморегуляция нагрева, они экономно расходуют электричество.

Выпускают ультразвуковое паяльное оборудование. Ультразвуковой паяльник снабжен генератором, вырабатывающим сигнал высокой частоты.

Помимо паяльника, работающего от бытовой сети, в состав оборудования поста для пайки может входить паяльный инструмент, питающийся напряжением 12 или 24 вольта. Он подходит для отладки работы электронных схем и для монтажа деталей и компонентов, которые могут выйти из строя от перегрева.

Электрические паяльники могут быть и беспроводными, работающими от пальчиковых аккумуляторов.

Газовый

С помощью газового паяльного оборудования можно плавить твердые высокотемпературные припои. Выпускают посты для газовой пайки медных труб, в которые входят баллоны, редукторы, платформа и горелка.

Недостатками электрического или газового паяльников является невозможность одновременного прогрева большой площади при малой мощности. В этом случае используются другие виды оборудования.

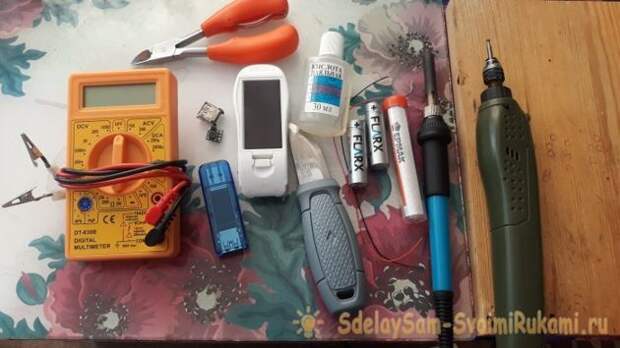

Инструменты и приспособления

При ручной пайке недостаточно наличия только паяльного оборудования. Не имея необходимых дополнительных приспособлений, невозможно бывает не то чтобы качественно, а вообще что-нибудь спаять. К таким приспособлениям относятся:

• паяльная лампа;
• пинцет;
• набор надфилей;
• кусачки;
• увеличительное стекло и штатив;
• струбцины;
• подставки.

Один из необходимых инструментов – это пинцет. Он служит для того, чтобы удерживать мелкие детали в положении, в котором их нужно припаять.

Кроме того, зачастую металлический пинцет, зажимая выводы, служит теплоотводом, когда происходит пайка полупроводников или иных требовательных к температуре предметов.

Еще одним инструментом, часто используемым при работе, является надфиль. Плоским надфилем можно от нагара перед тем, как облудить его.

Круглым надфилем с острым концом можно аккуратно прочистить монтажные отверстия на плате. Иногда приходится зачищать выводы компонентов схем, перед тем как смонтировать их на место.

Для работы с проводами и кабелями понадобятся кусачки-бокорезы. С их помощью отрезают провода, зачищают изоляцию, иногда механически снимают лишний припой.

Для демонтажа электронных компонентов и плат из корпусов электроприборов могут понадобиться отвертки различных видов. А так как некоторые компоненты могут выйти из строя при воздействии даже слабого магнитного поля, понадобится устройство для размагничивания стальных инструментов.

Очень часто приходится паять крупные детали. Нагреть их паяльником, даже самым мощным, невозможно. В этом случае детали около места будущей пайки прогревают паяльной лампой, а после этого уже пропаивают паяльником. Паяльные лампы могут работать на бензине, керосине, газе. Некоторые модели работают на спирте.

Чтобы зафиксировать детали между собой и на столе, неплохо иметь под рукой набор металлических струбцин. При их использовании можно точно сориентировать детали одну относительно другой и сохранить это положение в течение всего времени пайки и остывания.

Полезное приспособление для пайки – поставка. На нее можно не опасаясь возгорания помещать горячий паяльник. Такое простейшее оборудование зачастую делают своими руками.

Для соединения мелких деталей, что очень часто происходит при ремонте ювелирных изделий, понадобится лупа со стеклом большого диаметра, установленная на штатив.

При постоянных частых паяльных работах неплохо установить в помещении оборудование для думоудаления.

Особенности пайки проводов

Выше мы рассказали о лужении проводов. Надо добавить несколько слов о процессе прочной их спайки. Она несколько отличается от обычной с другими материалами.

Тонкие провода подвижны, их нужно прижимать плотно, а потом паять. Способы соединения и пайки проводов различные, расскажем о некоторых.

Можете скрутить два медных провода, если они тонкие, предварительно очистив и залудив, затем спаять.

Если проводка многожильная, то очищать надо все нитки, затем пальцами сжать плотно и прокрутить по часовой стрелке, насколько можно плотнее. Затем окунуть в канифоль и жалом залудить.

Вместо плоскогубцев можно сделать так. Очистите несколько сантиметров медного нетолстого провода, залудите его, а затем туго намотайте на один конец скрутки, зафиксируйте, так же выполните и на другом конце.

А затем окунайте в расплав олова, пока на скрутке не будет видна медь. Выньте из ванны и дайте застыть.

Желательно предварительно надеть на один конец провода термоусадочную трубочку, после спайки продвиньте её и покройте всю оловянную часть.

Спичками разогрейте её, чтобы она охватила и заизолированные части. Тогда не нужно будет наматывать изоленту. Вот и вся инструкция, как правильно паять на флюсе и припое.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 – 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
2. Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ по пайке паяльником допускаются работники в возрасте не моложе 18 лет, прошедшие обучение, инструктаж и проверку знаний по охране труда, освоившие безопасные методы и приемы выполнения работ, методы и приемы правильного обращения с приспособлениями, инструментами и грузами.

1.2. Работники, выполняющие пайку паяльником, должны иметь II группу по электробезопасности.

1.3. В случае возникновения в процессе пайки паяльником каких-либо вопросов, связанных с ее безопасным выполнением, работник должен обратиться к своему непосредственному или вышестоящему руководителю.

1.4. При пайке паяльником на работника могут воздействовать опасные и вредные производственные факторы:

• повышенная загазованность воздуха рабочей зоны парами вредных химических веществ;
• повышенная температура поверхности изделия, оборудования, инструмента и расплавов припоев;
• повышенная температура воздуха рабочей зоны;
• пожароопасность;
• брызги припоев и флюсов;
• повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело работника.

1.5. Работники, занятые пайкой паяльником, должны обеспечиваться средствами индивидуальной защиты.

1.6. Работы с вредными и взрывопожароопасными веществами при нанесении припоев, флюсов, паяльных паст, связующих и растворителей должны проводиться при действующей общеобменной и местной вытяжной вентиляции. Системы местных отсосов должны включаться до начала работ и выключаться после их окончания. Работа вентиляционных установок должна контролироваться с помощью световой и звуковой сигнализации, автоматически включающейся при остановке вентиляции.

1.7. Воздухоприемники местных отсосов должны крепиться на гибких или телескопических воздуховодах, способных перемещаться в процессе пайки паяльником к месту пайки. При этом должна быть обеспечена надежная фиксация положения воздухоприемников.

1.8. Паяльник должен проходить проверку и испытания в сроки и объемах, установленных технической документацией на него.

1.9. Класс паяльника должен соответствовать категории помещения и условиям производства.

1.10. Кабель паяльника должен быть защищен от случайного механического повреждения и соприкосновения с горячими деталями.

1.11. Рабочие места обжига изоляции с концов электропроводов (жгутов) должны быть оборудованы местной вытяжной вентиляцией. Работа по обжигу изоляции без применения работниками защитных очков не допускается.

1.12. Для местного освещения рабочих мест при пайке паяльником должны применяться светильники с непросвечивающими отражателями. Светильники должны располагаться таким образом, чтобы их светящие элементы не попадали в поле зрения работников.

1.13. Устройство для крепления светильников местного освещения должно обеспечивать фиксацию светильника во всех необходимых положениях. Подводка электропроводов к светильнику должна находиться внутри устройства. Открытая проводка не допускается.

1.14. На участках приготовления флюсов должны быть водопроводный кран с раковиной и нейтрализующие жидкости для удаления паяльных флюсов, содержащих фтористые и хлористые соли, в случаях их попадания на кожу работника.

1.15. Для предупреждения работников о возможности поражения электрическим током на участках пайки паяльником должны быть вывешены предупредительные надписи, плакаты и знаки безопасности, а на полу положены деревянные решетки, покрытые диэлектрическими ковриками.

1.16. Рабочие поверхности столов и оборудования на участках пайки паяльником, а также поверхности ящиков для хранения инструментов должны покрываться гладким, легко очищаемым и обмываемым материалом.

1.17. Использованные при пайке паяльником салфетки и ветошь должны собираться в специальную емкость, удаляться из помещения по мере их накопления в специально отведенное место.

1.18. Работник, занятый пайкой паяльником, немедленно извещает своего непосредственного или вышестоящего руководителя о любых ситуациях, угрожающих жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания (отравления).

1.19. Работнику, занятому пайкой паяльником, необходимо соблюдать правила личной гигиены: перед приемом пищи и после окончания работы вымыть руки теплой водой с мылом. Пищу необходимо принимать в специально оборудованных для этой цели помещениях.

1.20. Лица, виновные в нарушении законодательства об охране труда, несут ответственность в порядке, установленном законодательством Российской Федерации.

Меры предосторожности

Правила техники безопасности, которые необходимо соблюдать при работе с паяльным оборудованием:

1. Поскольку при пайке свинцово-алюминиевыми припоями используются металлические детали, разогретые до 250-300°С, то возникает риск термических ожогов. Организация рабочего места и проведение работ без спешки снижают риск получения травм.
2. При работе жало паяльника располагается на удалении от кабеля питания, поскольку разогретый элемент разрушит изоляцию. Для удержания инструмента рекомендуется применять специальную подставку.
3. Запрещается прилагать физические усилия к паяльнику. Дополнительное давление не способствует ускорению процедуры соединения. Чтобы расплавить каплю припоя, необходимо прогреть точку до требуемой температуры. Жало прикладывается к этому месту, а затем необходимо выждать несколько секунд, пока место стыка не прогреется до температуры плавления припоя. При излишнем давлении возникает риск соскальзывания жала и травмирования кистей рук раскаленным инструментом.
4. При работе с кислотными флюсами рекомендуется использовать защитные очки. При соединении деталей в неудобном месте (например, в распаечных коробках в помещении) очки используются и при применении канифоли. Защитные приспособления снижают риск травмирования брызгами припоя.
5. Поскольку пары припоя и флюсов ядовиты, то все работы выполняются в проветриваемом помещении или под специальной вытяжкой с электрическим вентилятором.

Что потребуется для пайки

Для соединения кабелей припоем потребуется электрический паяльник, мощность устройства зависит от сечения и материала провода. Для повышения качества работы жало очищается от нагара и следов канифоли абразивным инструментом. В бытовых условиях для чистки применяется напильник или наждак на плотной основе. Напильник позволяет удалить грубые наросты нагара, наждачная бумага предназначена для финишной обработки рабочей поверхности жала.

При пайке медных проводов потребуются дополнительные приспособления для обрезки и удаления изоляционного слоя. Кабели подгоняются под требуемый размер электротехническими кусачками, рекомендуется использовать инструмент с изолированными рукоятками. Для удаления изолятора применяется канцелярский нож или специальные клещи, позволяющие равномерно зачищать кабель.

Дополнительные приспособления, используемые при пайке:

1. Основание, предназначенное для хранения паяльника и дополнительных принадлежностей. Устройство изготовлено из металла или термостойкого пластика.
2. Подставка, позволяющая корректно позиционировать соединяемые детали. При удержании толстых кабелей рукой детали будут разъезжаться в стороны, что ухудшает качество соединения. Встречаются подставки с дополнительными зажимами, увеличительным стеклом и подсветкой. Оборудование предназначено для пайки малогабаритных деталей.
3. Металлическая сетка, позволяющая убрать из линии стыка излишки припоя.
4. Пинцеты или зажимы, предназначенные для облегчения процедуры соединения деталей припоем.

Конструкция паяльника

Прежде чем разбираться, как правильно паять паяльником с кислотой, изучите конструкцию инструмента. В зависимости от конкретного устройства, ее содержание варьируется, однако выделяют общие основы, на которых строятся практически все модели. К конструктивным частям относятся:

• жало;
• стержень;
• нагревательный элемент;
• держатель;
• электрический провод с вилкой для подключения к сети.

Стержень делается из меди. Нагревательный элемент – из нихромовой спирали, которая позволяет выдержать много циклов нагрева до высокой температуры, достаточной для плавления припоя. Это помогает эффективно передавать тепло к жалу, которое быстро нагревается.

Рабочей частью является жало, которое может иметь различную форму, в зависимости от специализации инструмента. Стержень закрепляется в металлической трубке. Ее следует заизолировать, что делается с помощью слюды или стеклоткани. Материал ручки и длина провода являются второстепенными факторам, которые больше влияют на удобство работы, чем на безопасность.

Подготовка инструмента и рабочего пространства

Подготовительный процесс важен как для работы, так и для безопасности при работе с паяльником. Чтобы не возникло пожара, нужно убрать все легковоспламеняющиеся предметы и жидкости с рабочего места. Для самого инструмента следует предусмотреть подставку, которая не будет загораться при контакте с горячим жалом.

Далее нужно провести дополнительную очистку жала паяльника, которую желательно осуществлять перед каждой новой пайкой, особенно если инструмент долго лежал на открытом воздухе. Дело в том, что на поверхности начинает появляться слой оксидов, затрудняющий контакт с припоем и прочими деталями, с которыми ведется работа. Это можно сделать механическим путем, используя наждачную бумагу или мелкозернистый напильник, или же химическим с помощью специальных растворителей.

После очистки паяльник нужно включить в сеть и подождать, пока он начнет прогреваться. Когда температура жала достигнет 70 градусов Цельсия, его требуется залудить. Для этого рабочую часть нужно погрузить во флюс. Чаще всего берется канифоль, но могут быть и другие варианты. Флюс должен растечься по жалу паяльника, полностью охватывая его рабочую поверхность. Благодаря этому создается защитный слой, который не позволяет образовываться оксидам и прочим пленкам.

Лужение может оказаться неудачным, если на поверхности жала образовался синий налет. Его нужно убрать и повторить всю процедуру заново. Причиной плохого лужения является перегретое жало.

Несколько слов о флюсе

Для паяльных дел не обойтись без специальных химических веществ, предназначенных для удаления с поверхности провода или ножки детали оксидные пленки и дает припою равномерно растекаться по ним. Канифоль — самый дешевый и универсальный тип твердого флюса, который обязательно должен быть в арсенале у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание.

Но гораздо удобней жидкий флюс — ЛТИ 120. Он относится к нейтральным, не содержит кислот и не разъедает металл. Основой его состава является канифоль, растворенная в спирте.

Также в продаже можно найти припой в виде тонкого провода, намотанного на катушку, называется он ПОС-61.

В центре такого припоя имеется флюс, который при расплавлении паяльником сразу наносится на деталь.

Также, для надежной пайки применяют активные флюсы — паяльную кислоту. Как правило, это соляная кислота, которую после пайки необходимо нейтрализовать протиркой спиртом (или раствором соды).

Чтобы металл не корродировал после пайки, применяют и фосфорную кислоту, которая не требует нейтрализации и не вызывает коррозии.

• Как починить наушники самостоятельно: пошаговое руководство
• Как починить LED-лампочку самостоятельно: пошаговая инструкция

Фото: компании-производители

Принцип работы

Основным отличием индукционного паяльника от обычного является нагревательный элемент, а точнее, его полное отсутствие. Нагрев инструмента происходит благодаря возникновению вихревых индукционных токов под действием переменного магнитного поля.

В конструкции индукционного паяльника предусмотрена катушка, в которую вставлен стержень жала прибора.

При подаче тока на катушку в ней генерируется магнитное поле. Оно воздействует на , где и образуются индукционные токи, нагревающие сам стержень.

При этом жало паяльника прогревается равномерно, потому что индукционный ток воздействует на него по всей длине. Срок эксплуатации такого инструмента увеличивается, а его КПД возрастает.

Первоначально выпускались индукционные паяльные станции с частотой 470 кГц, но сегодня встречаются модели, в которых подается напряжение 13 МГц и выше. Разогрев происходит буквально за секунду.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

Спиральный. Самый дешевый, практичный и долговечный тип нагревателя

Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе)

Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

• мощность до 10 Вт может использоваться для пайки простейших микросхем;
• от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
• выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
• свыше 100 Вт домашним мастерам не стоит использовать, т. к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т.д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.

Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.

Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
Вилка для подключения к сети лучше, когда разборная

Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д.

Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.

Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить

Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома

Способы улучшения работоспособности паяльника

Если в процессе пайки паяльник перегревает жало или на способен его довести до нормальной температуры, то можно подкорректировать его работу изменением толщины медного провода, используемого для наконечника.

Более тонкий проводник будет быстрее разогреваться, а толстый — дольше служить.

Оптимальное поперечное сечение меди для наконечника — 2,5 мм кв. С этой величины и начинают испытания паяльника.

Заканчивая статью предлагаю по ее теме посмотреть полезный видеоролик по приемам пайки для новичков и не только владельца CHIP’n’BASS.

Полезные товары

• Магнитный браслет – держатель
• 7 в 1 USB Цифровой вольтметр
• Питчер для бариста

Температура пайки

От температуры нагрева наконечника электропаяльника напрямую зависит качество спаиваемых элементов. Недостаточный прогрев не позволит металлу растечься по поверхности даже при использовании флюса. Такое соединение будет иметь рыхлую структуру и невысокую прочность.

Температура жала должна на 40 °С превышать температурное значение пайки, а для спаиваемых деталей этот показатель обязан находиться в пределах 40-80 °С. При этом паяльный наконечник нагревается на 60-120 °С выше значения плавления припоя. На станциях паяльного типа необходимая температура устанавливается специальным регулятором.

Для визуального определения нужного нагрева индикатором служит канифоль. Она должна выделять пар и вскипать, оставаясь на жале в виде небольших кипящих капель.

Как паять: пайка через отверстие

Авторы: Джоэл_Е_Б

Избранное Любимый 68

Есть много инструментов, помогающих в пайке, но нет ничего важнее паяльника. Если ничего другого, вам понадобится хотя бы утюг и немного припоя, чтобы выполнить поставленную задачу. Паяльники бывают разных видов и варьируются от простых до сложных, но все они работают примерно одинаково. Здесь мы обсудим части утюга и различные типы утюгов.

Анатомия паяльника

Вот основные детали, из которых состоит паяльник.

• Жала для пайки — Ни один утюг не обходится без жала. Наконечник — это часть утюга, которая нагревается и позволяет припою течь вокруг двух соединяемых компонентов. Хотя при нанесении припой прилипает к наконечнику, распространено заблуждение, что наконечник переносит припой. Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность сменить наконечник, если вам нужно заменить старый наконечник или если вам нужно переключиться на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы приспособить любой компонент.

Несколько типов наконечников. Слева направо: скошенный кончик (также известный как кончик копыта), два конических кончика разной ширины и долотообразный кончик.

Замена наконечника — это простой процесс, который заключается либо в отвинчивании трубки, либо в простом надавливании и вытягивании наконечника

Наконечник: Эффективность передачи тепла от наконечника к соединению зависит от размера используемого жала паяльника. Обычно вам нужно иметь паяльное жало примерно такой же ширины, как паяльная площадка, к которой вы припаиваете. Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.

• Жезл — Жезл — это часть утюга, удерживающая наконечник. Это также та часть, которая обрабатывается пользователем. Жезлы обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла от наконечника наружу от наконечника, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль обогрева и предотвращения ожогов делает высококачественную палочку высоко ценимой.

Две разновидности жезлов. Обратите внимание, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость. У некоторых жезлов есть наконечники, которые просто вставляются и выдвигаются без какого-либо механизма крепления.

Некоторые утюги состоят только из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и у них нет каких-либо элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен непосредственно в палочку.

Простой паяльник, состоящий только из стержня. Некоторые из этих утюгов не имеют сменных насадок.

• Основание — Основание паяльника представляет собой блок управления, который позволяет регулировать температуру. Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Есть аналоговые базы, у которых есть циферблат, контролирующий температуру, и есть цифровые базы, у которых есть кнопки для установки температуры и дисплей, показывающий текущую температуру. Некоторые базы даже имеют дополнительные функции, такие как профили нагрева, которые позволяют быстро изменять количество тепла, подаваемого на наконечник, для пайки различных компонентов.

Два варианта основания паяльника. Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

• Подставка (подставка) — подставка для паяльника (часто называемая подставкой) — это место, на котором размещается утюг, когда он не используется. Подставка может показаться тривиальной, но оставлять утюг без присмотра на столе или верстаке — потенциальная опасность: он может обжечь вас или, что еще хуже, сжечь ваш стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или они могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это помогает предотвратить износ наконечника с течением времени.

Различные типы железных колыбелей. Обратите внимание, что некоторые позволяют использовать обычную губку, в то время как другие держат латунную губку.

• Латунная губка — Во время пайки ваш наконечник будет окисляться , что означает, что он станет черным и не захочет принимать припой. Особенно при использовании бессвинцового припоя в припое есть примеси, которые имеют тенденцию накапливаться на кончике вашего утюга, что вызывает это окисление. Здесь на помощь приходит губка. Время от времени вы должны хорошо очищать наконечник, вытирая этот налет. Традиционно для этого использовалась настоящая влажная губка. Однако использование влажной губки может значительно сократить срок службы наконечника. Протирая наконечник прохладной влажной губкой, кончик имеет тенденцию расширяться и сжиматься от изменения температуры. Это расширение и сжатие изнашивают ваш наконечник и иногда могут привести к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, он не годится для пайки. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки удаляют излишки припоя с наконечника, позволяя наконечнику поддерживать текущий уровень нагрева. Если у вас нет латунной губки, обычная губка лучше, чем ничего.

Латунная губка. Если на вашей подставке для утюга нет места для латунной губки, вы можете приобрести ее с собственной подставкой.

---

---

Типы паяльников и как правильно выбрать

24 марта 2021 — 0 комментариев

Различные типы паяльника

Паяльник, вероятно, является наиболее распространенным инструментом, используемым людьми, которые занимаются электроникой практически на всех уровнях, от новичков до профессионалов.

Паяльники представляют собой простые устройства, основная функция которых заключается в нагревании припоя до такой степени, чтобы он расплавился и перемещался в нужное место с помощью острого наконечника. Большинство паяльников состоят из нагревательного элемента с электрическим (а в некоторых случаях и прямым нагревом от пламени) нагревательным элементом, который непрерывно подает тепло к острому наконечнику, где плавится припой.



Тип паяльника является естественным переходом от простого к более полнофункциональному и оснащенному. что-то со сменными наконечниками и переменной температурой для решения разных задач. Вы также можете ознакомиться с различными типами бит для паяльника , которые можно использовать вместе с паяльником.



1.   Газовый паяльник

Эти паяльники отличаются от остальных тем, что им не нужен источник электроэнергии, вместо этого они полагаются на химическую энергию, вырабатываемую при сгорании легковоспламеняющихся материалов. жидкость или газ. В большинстве случаев для нагрева наконечника до температуры используется непосредственно открытое пламя.



Иногда припой нагревается непосредственно пламенем (например, в сантехнике). Этот метод используется для больших и нечувствительных объектов. Если вы когда-нибудь пробовали паять припоем с канифолью и открытым пламенем, то знаете, что частички расплавленного флюса имеют тенденцию отлетать и приземляться на ваши пальцы. Это очень болезненный процесс. Это также иногда происходит с обычными утюгами, когда вы наносите слишком много припоя на жало.



Выходная мощность утюга, работающего на газе, не имеет себе равных, в то же время они достигают гораздо более высокой удельной мощности, даже небольшое пламя генерирует больше тепловой энергии, чем нить накала сопоставимого размера. Выходная мощность варьируется от 25 Вт до 125 Вт в зависимости от размера.



Основным недостатком этого утюга является то, что он не так безопасен, как паяльник с электрическим приводом, рядом с горячим пламенем и горячим предметом находится баллон с горючим газом под давлением, очень похожий на зажигалку и в большинстве мест , правильный вид топлива менее доступен, чем электричество.

2. Электроэлектрически мощные паяльники

1. Простые нерегулируемые паяль пластиковый корпус, управляющий выходной мощностью от 5 Вт до 30 Вт. Иногда внутри них есть небольшая неоновая лампочка, указывающая на питание, и сменный наконечник, удерживаемый на месте небольшой металлической лентой. Иногда у них есть только два штырька в вилке, что может представлять угрозу безопасности, поскольку наконечник может подвергаться воздействию сетевого напряжения. Однако нет большого стимула прикасаться к горячему наконечнику.



Единственным большим преимуществом этих утюгов является то, что они очень дешевы и эффективны. Несмотря на то, что они часто ломаются, их можно дешево заменить, вы можете продолжать в том же духе годами, прежде чем потратите достаточно, чтобы достичь хотя бы доли стоимости некоторых подходящих паяльных станций.



2.   Простые регулируемые паяльники

Это небольшой шаг вперед по сравнению с простыми паяльниками, их температуру можно регулировать с помощью небольшой ручки на ручке. Они достаточно хороши для простых задач, требующих переменной температуры, при этом они такие же компактные, как простые паяльники, и примерно такие же экономичные.



3.   Регулируемая паяльная станция

Это наиболее распространенный тип паяльников, используемых большинством продвинутых любителей и новичков. Они состоят из железа и контроллера, который размещен в отдельном корпусе вместе с трансформатором питания. Длинный кабель соединяет ручку и контроллер. В большинстве случаев кабель съемный на конце контроллера и совместим с другими утюгами того же производителя. Наконечники также часто взаимозаменяемы, доступны наконечники различных размеров. Мощность может варьироваться от 10 Вт до 300 Вт.



Паяльник с питанием от USB

Одним из последних претендентов на рынке паяльников для любителей является семейство паяльников с питанием от USB TS-100. Как бы то ни было, они могут похвастаться приличными характеристиками: выходная мощность 65 Вт, диапазон температур от 100 до 450 ° C и питание от микроразъема USB. Вдобавок ко всему, он оснащен небольшим OLED-экраном 128×32 и цифровым управлением. Вишенкой на торте является то, что он полностью с открытым исходным кодом. Однако это недешево, около 4300 рупий.



Есть еще один член этого семейства, который представляет собой вариант с немного меньшей мощностью (30 Вт) и тем же температурным диапазоном (от 100 до 400 °C), но он оснащен портом USBC и работает с блоками питания USBC-PD.



Сравнение типов паяльников

На приведенной ниже диаграмме сравнивается диапазон температур и выходная мощность одного распространенного примера каждого из типов паяльников, упомянутых в статье.



Претенденты:

• Газовый паяльник: IRODA PRO-50
• Простой паяльник: Soldron
• Простой регулируемый паяльник: amiciTools
• Паяльная станция: Hakko 936

Большинство возможностей паяльников хорошо согласованы, за исключением выходной мощности.



Заключение

Для абсолютных новичков простого паяльника более чем достаточно, а те, кто хочет полностью посвятить себя электронике, могут рассмотреть возможность приобретения приличной паяльной станции. Простые регулируемые утюги попадают в нишу для людей, которые хотят контролировать температуру, но не нуждаются в утюге каждый день. Газовые утюги в основном используются для тяжелых работ, таких как сантехнические работы.

Связанный пост

Инструменты | Руководство Adafruit по отличной пайке

Инструменты

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Если вы только начинаете заниматься электроникой, набор инструментов для электроники от Ladyada (на фото выше) — это отличный набор, полный качественных инструментов, в том числе все, что вам нужно для создания отличных паяных соединений. Если вы предпочитаете создавать свой инструментарий по частям, читайте дальше:

Существует множество типов паяльников. Для большинства наборов и проектов Adafruit вам понадобится паяльник карандашного типа мощностью 25 Вт или более.

Маломощный утюг — плохая инвестиция. В конечном итоге это будет стоить вам дороже из-за испорченных комплектов и поврежденных компонентов.

• Нагрев соединения займет больше времени, что позволит теплу распространиться на припаиваемый компонент, что может привести к перегреву и повреждению компонента.

• Более длительное время нагрева также дает больше времени для образования оксидов на припаиваемых поверхностях. Это предотвратит растекание припоя и приведет к плохому соединению.

• Более длительное время восстановления между суставами может привести к фрустрации, «холодным суставам» или к тому и другому.

Вам не нужно тратить целое состояние, чтобы получить хороший утюг. Расширенные функции, такие как контроль температуры и сменные насадки, приятны, но не обязательны для работы на любительском уровне.

Основные утюги

Существует множество простых утюгов карандашного типа, которые подходят для самого хобби. Но вам понадобится такой, который способен достаточно быстро прогреть стыки. Выбирайте утюг мощностью не менее 25 Вт.

Утюги Better

Утюг с регулируемой температурой и немного большей мощностью даст вам немного больше контроля и позволит вам работать быстрее. Паяльник регулируемый 30 Вт 110 В в магазине — отличный выбор.

Этот утюг также входит в состав набора инструментов для электроники Ladyada, который содержит множество других необходимых инструментов для пайки.

Утюги Best

Профессиональный утюг с регулируемой температурой, сменными насадками и мощностью 50 Ватт или более – одно удовольствие работать с ним. Контроль обратной связи поддерживает температуру наконечника точно на установленном уровне. Дополнительные ватты ускоряют время восстановления, поэтому вы можете работать быстрее. Сменные наконечники позволяют выбрать идеальную форму наконечника для специализированной работы.

Hakko FX-888 мощностью 65 Вт – отличный паяльник профессионального качества. Weller WES51 или WESD51 также являются отличным выбором для серьезной работы с электроникой.

Помимо маломощных утюгов, есть несколько типов утюгов, которых следует избегать при работе с печатными платами.

Только для экстренных случаев:

Эти утюги удобны в тех случаях, когда у вас нет возможности подключить обычный паяльник. Но они не лучший выбор для основного инструмента для пайки:

• Утюги с бутановым приводом обладают большой мощностью, но ими трудно управлять.

• Утюги с батарейным питанием обычно недостаточно мощны для большинства работ.


Не для использования с печатными платами:

Эти инструменты не подходят для работы с печатными платами:

• Горелки любого типа не подходят для работы с электроникой и могут повредить ваши печатные платы.

• Паяльные пистолеты подходят для работы с проводами большого сечения, но не обладают необходимой точностью для пайки чувствительных электронных компонентов.

• Холод-Нагрев ™   Утюги подают ток в соединение для нагрева наконечника. Этот ток может повредить чувствительные электронные компоненты. Избегайте этих утюгов для работы с электроникой.

Минимум необходимых инструментов для пайки:

Подставка

Если у вашего паяльника нет встроенной подставки, вам понадобится безопасное место для отдыха горячего утюга между использованиями. Подставка для паяльника не позволит вашему утюгу кататься и защитит вас и вашу рабочую поверхность от ожогов.

Большинство подставок поставляются с губкой и поддоном для чистки паяльника.

Припой

Стандартный 60/40 свинец/олово Припой на основе канифоли – самый простой в работе тип.

Бокорезы

Вам также понадобится пара бокорезов для обрезки выводов компонентов после пайки.

Это некоторые другие инструменты и расходные материалы, которые могут оказаться полезными при работе с проектами пайки.

Тиски

Тиски удерживают вашу работу во время пайки. Это важно как для безопасности, так и для прочного соединения. Размер Panavise Jr идеально подходит для большинства наборов и проектов Adafruit.

Сторонняя рукоятка

Вспомогательный сторонний инструмент хорош для небольших плат или для удержания элементов на месте при заделке или сращивании проводов.

Присоска для припоя

Присоска для припоя – очень полезный инструмент для удаления излишков припоя или при необходимости распайки соединения. Как видно из названия, это устройство буквально высасывает припой из соединения.

Фитиль для припоя

Фитиль для припоя — это еще один способ удалить лишний припой с соединения. В отличие от припоя, фитиль впитывает расплавленный припой.

Подготовка

Это руководство было впервые опубликовано 6 сентября 2012 года. обновлено 06 сентября 2012 г.

Эта страница (Инструменты) последний раз обновлялась 26 сентября 2022 г.

Текстовый редактор на базе tinymce.

Как собрать собственный паяльник

Благодарим вас за интерес, проявленный к нашему набору паяльника! По умолчанию вы увидите несколько основных опций, выбранных для пайки общего назначения, но сегодня я собираюсь провести вас через каждый из 6 шагов, чтобы настроить набор для вашего конкретного приложения или хобби.

На изображении ниже показаны выбранные параметры по умолчанию (обведены КРАСНЫМ). Наведите указатель мыши на каждую опцию, чтобы увидеть описание элемента. На мобильных телефонах или планшетах вам нужно будет щелкнуть один раз, чтобы увидеть описание, и дважды, чтобы фактически выбрать элемент.

База комплекта

Каждый комплект включает в себя то, что мы называем базой комплекта. Это предметы, которые приходят с ним независимо от любого другого выбора. Вместе с набором паяльника вы получаете оловодержатель SRA, пару рук-помощников и ручной насос для удаления припоя.

Средство для лужения жала

Средство для лужения жала представляет собой смесь олова и соединений, восстанавливающих оксиды, которые используются для сохранения блеска жала и его готовности к пайке. Просто окуните кончик в него, чтобы равномерно покрыть его после каждого использования! Это лучшая альтернатива лужению припоем, поскольку он не содержит флюсовых кислот, которые со временем разъедают наконечники.

Помощники / Третьи руки

Помощники очень важны, потому что они не дают вашей работе двигаться во время пайки. Движение не только затрудняет эффективный нагрев соединения, но и может вызвать так называемую холодную или сухую пайку. Это происходит, когда компонент движется, в то время как расплавленный припой все еще затвердевает, что приводит к плохому соединению.

Ручной насос для удаления припоя

И последнее, но не менее важное: насос для удаления припоя позволяет быстро удалить большое количество припоя, чтобы заменить старый компонент или исправить некачественное соединение.

Шаг 1. Выберите паяльную станцию ​​

Начните с выбора правильного напряжения для вашей страны использования, 110 В для США или 220 В для других стран. Это обновит параметры станции с доступным инвентарем. По умолчанию выбрана Aoyue 469, отличная паяльная станция для начинающих, но у вас есть возможность перейти на другие модели, такие как 9. Комбинированный демонтажный пистолет 378 PRO или 701A++ и утюг.

Вы также увидите возможность добавить очиститель латунных катушек для вашего паяльника, если выбранная станция уже не поставляется с ним. Латунные змеевики являются отличной альтернативой или дополнением к стандартному методу очистки влажной губкой.

Шаг 2. Выберите комбинацию припоя и флюса

Следующим шагом в создании комплекта является выбор сплава припоя и содержания флюса в катушке с припоем весом 2 унции. Не волнуйтесь, мы максимально упростили этот шаг!

Варианты сужены до двух разных сплавов припоя и двух разных типов флюса, которые доказали свою превосходную эффективность.

Выберите свинец или бессвинцовый сплав

Сначала выберите, хотите ли вы использовать свинец или бессвинцовый сплав. Как правило, всегда подбирайте сплав для работы, которую вы выполняете. Электроника до 1990-х годов использовала свинцовые сплавы, такие как 60/40 и 63/37, поэтому, если вы работаете с винтажным оборудованием, выбирайте свинец, который в данном случае является сплавом 63/37. Для новостроек все зависит от ваших предпочтений и местных правил. Для бессвинцовых сплавов требуется немного больше тепла, чем для свинцовых сплавов, но они лучше для окружающей среды и безопаснее. Мы обнаружили, что бессвинцовый сплав SAC305 имеет наилучшие характеристики, поэтому мы включили его.

Выберите толщину проволоки

Затем выберите диаметр проволоки для припоя. Общего назначения будет больше 0,031 дюйма для проводов и устройств сквозного отверстия (THD), но если вы обнаружите, что припаиваете много мелких компонентов, подумайте о том, чтобы перейти к более тонкому 0,020 дюйма. Особенно, если вы планируете много работать с устройствами для поверхностного монтажа (SMD).

Выберите тип флюса

Теперь все, что вам нужно сделать, это выбрать между канифолью или флюсом без очистки. Подобно выбору сплава, все сводится к тому, чтобы соответствовать тому, что уже есть, а затем вашим предпочтениям. Если вы знаете, какой тип флюса использовался на вашем устройстве, вы можете выбрать такой же тип. Канифоль была основой электроники и наиболее широко использовалась на протяжении многих лет. Обычно вы можете отличить канифоль по янтарному осадку, который она оставляет на доске. В этом случае остатки не причинят печатной плате никакого вреда, кроме внешнего вида. Однако некоторая канифоль может быть сильно активирована и вызывать коррозию, и ее следует смыть после пайки. С другой стороны, No-clean — это более новая формула, которая, как следует из названия, разработана таким образом, чтобы ее не нужно было очищать от печатной платы. Его остатки минимальны и гораздо менее заметны, чем канифоль. Подводя итог, мы рекомендуем канифоль для старого оборудования и проводов THD и любой тип для новых сборок.

Шаг 3. Добавление элементов на основе приложения

Мы могли бы остановиться на последнем шаге с нашим набором, но мы хотели предоставить вам еще больше возможностей, чтобы облегчить ваши задачи по пайке. Иногда полезно нанести больше флюса, чем то, что имеется в припое.

Флюс-паста канифоли для проводов

Если вы выбрали флюс на основе канифоли для припоя, вы увидите возможность добавить нашу известную флюс-пасту канифоли. Эта паста упрощает пайку проводов и кабелей. Вы просто опускаете или покрываете оголенный многожильный провод пастой, и флюс делает всю работу. Флюс позволяет припою течь и смачиваться на всем протяжении для максимально прочного соединения.

Ручки с жидким флюсом для печатных плат

Второй товар в этом разделе — ручки с жидким флюсом. Правильный тип подходящего флюса уже будет выбран на основе вашего выбора припоя. Эти ручки позволяют наносить дополнительный флюс именно там, где это необходимо, на печатной плате или припое. Опять же, это гарантирует, что припой течет туда, куда вам нужно, и ускоряет процесс смачивания.

Быстродействующий чип для удаления SMD

Последний вариант для тех, кто хотел бы попробовать свои силы в удалении SMD. По сути, это небольшой набор, который включает в себя специальный липкий флюс и низкотемпературный припой, предназначенный для удаления микросхем интегральных схем и других компонентов SMD. Это позволяет легко поддерживать припой в расплавленном состоянии, чтобы вы могли нагреть все контакты и аккуратно удалить деталь с помощью обычного паяльника.

Шаг 4. Добавьте полезные ручные инструменты

Теперь это не инструменты для пайки, но они необходимы до, во время и после различных операций пайки. Три основных из них — острогубцы, плоскогубцы и кусачки для зачистки проводов. Необходим для подготовки компонентов к пайке и обрезки выводов, когда вы закончите. Кусачки и плоскогубцы доступны с обычными захватами или захватами с защитой от электростатического разряда (ESD) в зависимости от ваших потребностей. Есть также еще несколько вариантов инструментов для более конкретных приложений.

Шаг 5. Добавьте вытяжку дыма

Когда дело доходит до пайки, необходимо учитывать несколько аспектов безопасности. Во-первых, работа при температурах до 840 F (449 C) сопряжена с риском ожогов и возгорания. Во-вторых, электронные устройства представляют опасность поражения электрическим током. И, наконец, сам процесс пайки приводит к образованию паров, которые опасно вдыхать. Эти пары возникают в результате выгорания флюса, но они НЕ содержат свинец. Чтобы помочь отвести дым от лица, у вас есть возможность добавить вытяжной вентилятор от Aoyue. 486+ добавляет 9Светильник с питанием от V-образной батареи и насадка для шланга для дальнейшего направления дыма в окно или другое отверстие.

Шаг 6 – БЕСПЛАТНО Руководство по пайке электроники

Когда у вас есть нужные инструменты, вторая часть уравнения заключается в знании того, как их использовать. К счастью, у нас есть для вас и здесь наше БЕСПЛАТНОЕ руководство на 70+ страницах о том, как паять электронику, которое вы можете загрузить в формате PDF! Мы провели для вас все утомительные исследования, объединив знания из различных отраслевых источников с нашим почти 60-летним опытом пайки.

Подведение итогов

Еще раз спасибо за интерес, проявленный к нашим паяльным наборам. Здесь, в SRA, мы верим, что каждый может паять как профессионал, и наша миссия — показать вам, насколько это легко и весело! Как всегда, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. Мы здесь, чтобы поддержать вас во всем этом. Благодарю вас!

Вопросы?

Один из наших специалистов по решениям будет рад помочь вам. Пожалуйста, заполните форму, и мы свяжемся с вами как можно скорее!

Паяльник-карандаш RadioShack 25 Вт

RadioShack.com Политика возврата через Интернет  |  Поврежденные или дефектные товары  | Политика возврата покупок в магазине  | Гарантия на продукт

RadioShack.com Политика онлайн-возврата

Из-за COVID-19 время обработки возвратов может занять больше времени, чем обычно. Подождите от 14 до 21 дня, прежде чем обращаться в службу поддержки клиентов по поводу статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом стоимости доставки, обработки или других дополнительных расходов. См. раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО:  За некоторыми исключениями возврат средств осуществляется в виде кредита в интернет-магазине, который можно использовать на RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие любых расходов по доставке, чтобы вернуть ваш товар (ы).

Обязательно отправьте товар(ы) обратно в полном соответствии с нашей Политикой онлайн-возврата:

• Товар должен быть отправлен обратно в течение 30 дней с даты доставки.
• Предметы должны быть неиспользованными и находиться в состоянии как новые.
• Все товары должны быть возвращены в оригинальной упаковке, со всеми включенными аксессуарами и документами.
• За возвраты, отправленные обратно на наш склад без разрешения на возврат, полученного через наш Центр возврата или путем обращения в нашу службу поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не принимает возврат определенных товаров. Товары, не подлежащие возврату, отмечаются онлайн. К невозвратным товарам относятся:

• Товары, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
• Открытое программное обеспечение или комплекты.
• Электронные носители, не имеющие дефектов (например, флэш-накопители USB и карты памяти).
• Средства личной гигиены (такие как маски для лица, щитки для лица).
•  Товары, перечисленные для окончательной продажи или не подлежащие возврату.
• Товары, приобретенные не на RadioShack.com.

Внутренний возврат (США)

Чтобы вернуть или обменять ваши товары:

• Начните с посещения нашего Центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, который вы использовали при размещении заказа.
• Ваш запрос на возврат вашего товара должен быть в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
• За некоторыми исключениями мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие расходов на обратную доставку. Стоимость этикетки для обратной доставки будет вычтена из суммы возврата.
• Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые вы хотите вернуть. Следуйте инструкциям, чтобы напечатать этикетку для возврата.
• Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата возвращаемой посылки, чтобы убедиться, что посылка будет возвращена на наш склад.
• Вы можете вернуть посылку в любое почтовое отделение США. Подтверждение по электронной почте будет отправлено вам после того, как ваш возврат будет получен и обработан нашим складом.

Международный возврат

Если вы решите вернуть товар(ы), RadioShack не предоставляет предоплаченные этикетки для возврата, и вы будете нести ответственность за покрытие расходов по доставке. Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого, пожалуйста, следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой онлайн-возврата.

Чтобы вернуть товар(ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected]. Мы предоставим вам этикетку для возврата, которую вы можете отнести к любому из ваших местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

RadioShack возвращает
900 Terminal Road # 244
Fort Worth, TX 76106

Поврежденный или дефектный предмет(ы)

Если вы получили поврежденный или дефектный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки.

● Пожалуйста, сообщите представителю номер вашего заказа, номер товара и номер для отслеживания из исходного электронного письма с подтверждением. Представителю также потребуется ваш адрес электронной почты и номер телефона.

● RadioShack.com приложит все разумные усилия, чтобы помочь вам с возвращением.

● Дефектный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что дольше. Обратитесь за помощью к представителю отдела обслуживания клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить помощь.

● Поврежденные или неисправные элементы будут заменены, если таковые имеются, или будет выдан кредит магазина RadioShack.com.

Потерянные в пути предметы

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных в пути предметов. Сообщите представителю номер вашего заказа, номер товара, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также потребуется ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет выдан кредит магазина.

Отмена заказа

Мы стремимся к тому, чтобы все заказы комплектовались, упаковывались и отправлялись как можно быстрее, потому что мы знаем, что вам не терпится их получить! Имея это в виду, как только ваш заказ будет размещен, мы не сможем отменить ваш заказ. Пожалуйста, ознакомьтесь с политикой возврата для получения дополнительной информации, если возврат все еще необходим.

Политика возврата покупок в магазине

Магазины RadioShack находятся в независимом владении и управлении и могут различаться в зависимости от местоположения. Обратитесь в местный магазин за копией их политики возврата. RadioShack.com не может осуществлять возврат товаров, приобретенных в магазинах RadioShack.

Гарантии на продукцию

Нажмите здесь  , чтобы ознакомиться с Условиями использования для всех штатов.

Многие товары, продаваемые на RadioShack.com, имеют гарантию производителя. Информацию о применимой гарантии обычно можно найти внутри коробки или упаковки. Для получения дополнительной информации о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, для любого продукта, произведенного стороной, отличной от RadioShack.

ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ СПЕЦИАЛЬНО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ НАЧАЛА: [A] Истечения срока действия ЛЮБОЙ ПРИМЕНИМОЙ ЯВНОЙ ГАРАНТИИ ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПРИОБРЕТЕНИЯ.

RadioShack не несет ответственности за какие-либо убытки или ущерб (включая косвенные, специальные, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этом чеке. В некоторых штатах не допускаются ограничения подразумеваемых гарантий (таких как гарантии товарного состояния или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

РадиоШак.

Продукты, которые мы продаем, не разрешены для использования в качестве важнейших компонентов имплантируемых человеку устройств или устройств или систем жизнеобеспечения. Критический компонент — это любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ которого может привести к отказу имплантата, устройства или системы жизнеобеспечения или повлиять на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя. Копия конкретной гарантии, если таковая предлагается гарантом, будет доступна для проверки перед продажей по конкретному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям, представленным производителем. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для иностранных клиентов или клиентов, путешествующих за границу:  продукты, приобретенные на сайте RadioShack.com или в наших торговых точках в США, не могут быть возвращены для гарантийного обслуживания ни в одном из наших международных офисов.

90-дневная ограниченная гарантия

ООО «РадиоШак Онлайн ОпКо» (далее «РадиоШак») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение девяноста (90) дней после даты покупки в магазине RadioShack, RadioShack.com. , либо авторизованным франчайзи или дилером RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные с неправильным использованием, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБУЮ ОТВЕТСТВЕННОСТЬ, ПОТЕРИ ИЛИ УЩЕРБ, ВЫЗВАННЫЕ ПРЯМО ИЛИ КОСВЕННО В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии, а также исключения или ограничения случайных или косвенных убытков, поэтому приведенные выше ограничения или исключения могут не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
[email protected]

Обновлено 06.10.



Ограниченная гарантия сроком на 1 год

ООО «РадиоШак Онлайн ОпКо» (далее «РадиоШак») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине, принадлежащем RadioShack, RadioShack.com , либо авторизованным франчайзи или дилером RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные с неправильным использованием, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www. radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБУЮ ОТВЕТСТВЕННОСТЬ, ПОТЕРИ ИЛИ УЩЕРБ, ВЫЗВАННЫЕ ПРЯМО ИЛИ КОСВЕННО В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии, а также исключения или ограничения случайных или косвенных убытков, поэтому приведенные выше ограничения или исключения могут не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
[email protected]

Обновлено 06.10.



Инструменты для паяльника и олово для припоя

• ПАЯЛЬНИКИ

Серия SI: 80-150 Вт

Нагревательный элемент безопасен и прост в обращении для новичка. Большой выбор наконечников в разном стиле. Запасные наконечники легко заменяются и приобретаются отдельно.

Размер железного наконечника: 9,5 мм φ×100 мм L

RSI Паяльник Leponitt, острое жало, 110 В, с 2 плоскими иглами

RSI-100B : 100 Вт
RSI-150B : 150 Вт

RSI Паяльник Leponitt, остроконечное жало, 110 В, с 2 плоскими штифтами

RSI-100D : 100 Вт
RSI-150D : 150 Вт

RTSI80-150B Запасное острое жало для паяльника серии RSI

RTSI80-150D Запасное зубило для паяльника серии RSI

Серия SP: 80-150 Вт

Более долговечные паяльные инструменты. Простота в обращении и безопасность в работе.

Размер железного наконечника: 7,8 мм φ×100 мм L

Паяльник RSP Leponitt, острый наконечник, 110 В, с 2 плоскими контактами

RSP-100B : 100 Вт
RSP-150B : 150 Вт

RSP Паяльник Leponitt, остроконечное жало, 110 В, с 2 плоскими штифтами

RSP-100D : 100 Вт
RSP-150D : 150 Вт

RTSP80-150B Запасное острое жало для паяльника серии RSP

RTSP80-150D Запасное зубило для паяльника серии RSP

Паяльник с бакелитовой ручкой

Более термостойкий. С переключателем ВКЛ/ВЫКЛ безопаснее и удобнее при использовании паяльника.

Кроме того, мы поставляем четыре вида запасных наконечников с длительным сроком службы на ваш выбор.

Размер насадки RSIB-100D: 7,8 мм φ×100 мм L

Размер насадки RSIB-150D:
9,5 мм φ×100 мм L

Паяльник RSIB-100D Leponitt с бакелитовой ручкой и переключателем NO/OFF, наконечником-зубоем, 110 В, 100 Вт

Запасной остроконечный наконечник RTSI-8B

Запасной наконечник долота RTSI-8D

Запасной наклонный наконечник RTSI-8S

Запасной остроконечный и наклонный наконечник RTSI-8BS

RFS-100D (Снято с производства)

Подставка для тяжелого паяльника Leponitt

Внутренний диам. 30 ммφ, изготовлены из чугуна. С регулируемым мундштуком, подходящим для большинства утюгов. Стабильная и безопасная основа, поставляется с губкой. Доступна запасная губка (№ арт. RISS-R).

RFS-80D (Снято с производства)

Подставка для паяльника Leponitt среднего размера

Внутренний диам. 20 ммφ, изготовлены из чугуна. Оснащен мундштуком из литого алюминия. Основание устойчивое, поставляется с губкой. Доступна запасная губка (№ арт. RISS-R).

Запасная губка RISS-R

Для подставок для паяльников RFS-80D и RFS-100D
Размер: 3,3 см × 4,6 см

RSS Мини-подставка для паяльника

Размер: 3-1/2″ × 2-3/4″ × 2″(H)
Основание из нержавеющей стали, простое, но работает очень хорошо. Не только удобно носить с собой, но и экономить рабочее место Включая губку, имеется запасная губка

Запасная губка RSS-R

Контроллер температуры RSIC-1 Leponitt 110 В, 2 плоских контакта

Использование паяльника с контроллером для регулирования температуры жала паяльника и предотвращения перегрева паяльника. Функция регулятора аналогична действию диммера на лампочке, который позволяет постепенно повышать или понижать количество электричества, проходящего через нее.

※Наши обычные электронные продукты соответствуют стандарту США. Пожалуйста, не стесняйтесь связаться с нами, если вам нужна другая спецификация.

• ПРИПОЯ

Процентное содержание олова больше, точка плавления низкая, и легко сваривается. Кроме того, по соображениям здоровья и безопасности при пайке лучше сохранять приток воздуха.
