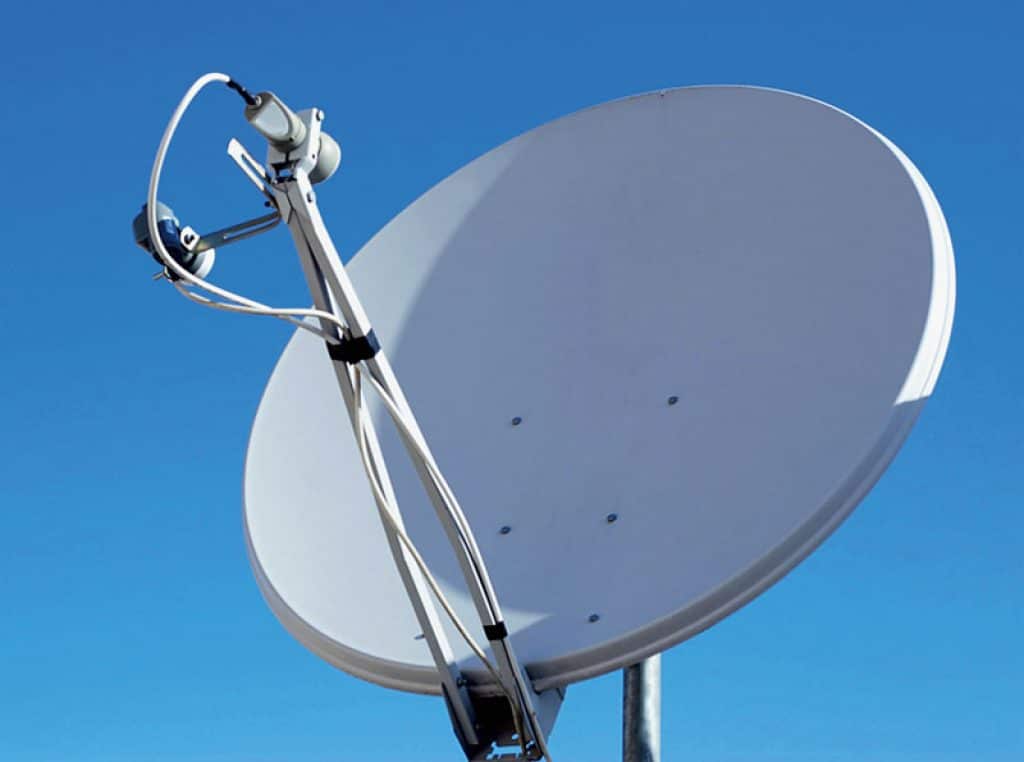

ЧТО ТАКОЕ ОФСЕТНАЯ СПУТНИКОВАЯ АНТЕННА

Спутниковая антенна — зеркальная антенна для приёма (или передачи) сигнала с искусственного спутника Земли.

Самыми распространёнными спутниковыми антеннами являются параболические антенны (их обычно и называют спутниковыми). Спутниковые антенны имеют различные типы и размеры. Наиболее часто в мире подобные антенны используются для приёма и передачи программ спутникового телевидения и радио, а также соединения с Интернет.

Виды спутниковых антенн

Зеркальные параболические антенны бывают прямофокусные (Prime Focus) и офсетные (Offset). Прямофокусные антенны называют также осесимметричными.

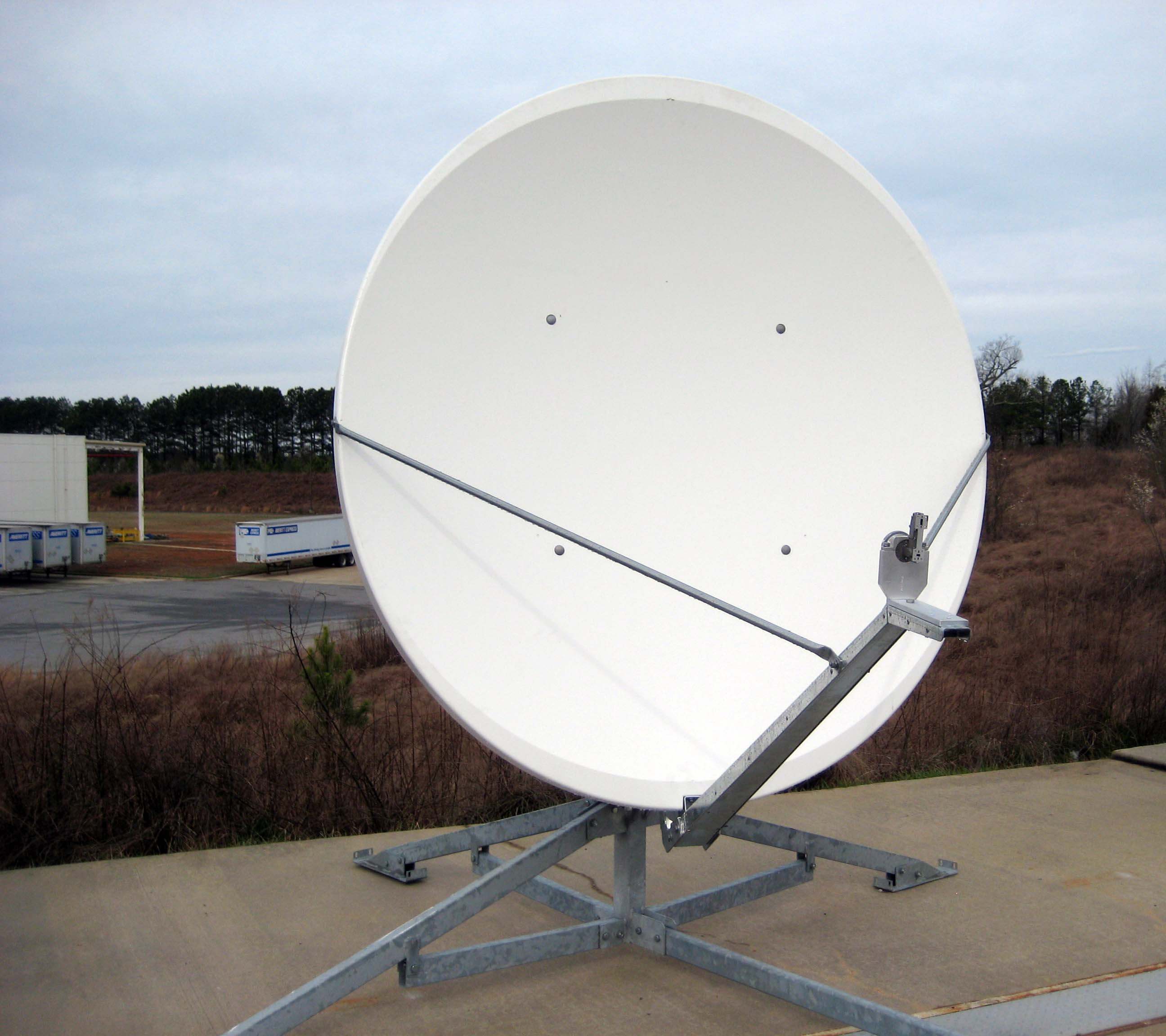

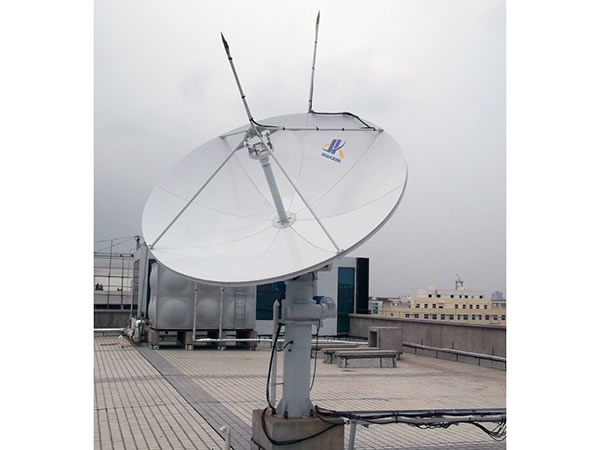

Прямофокусная (осесимметричная) антенна

Прямофокусная (осесимметричная) антенна является антенной с апертурой в виде параболоида вращения. Зеркало прямофокусной антенны — параболоид вращения, антенна круглая, ее геометрическая ось совпадает с электрической осью. На этой же оси и размещается конвертер, который, как правило, крепится к краям рефлектора с помощью трех или четырех стоек. Диаметр антенны определяет ее усиление и соответственно стабильность приема спутниковых сигналов. В зависимости от используемого геостационарного спутника, диаметры приемных антенн могут быть от 0,55 м до 3,7 м. Обычно такие антенны используются для приёма сигналов в C-диапазоне и в Ku-диапазоне. Параболические антенны используются и для передачи сигналов на спутники. К облучателям спутниковых антенн присоединяют малошумящие усилители (МШУ) с низкими уровнями шумов и конверторы, что позволяет усиливать высокочастотные непосредственно после облучателей и конвертировать их в сигналы промежуточной частоты. Сигналы промежуточной частоты передаются уже по кабелям, соединенными с конвертерами для дальнейшего усиления и детектирования.

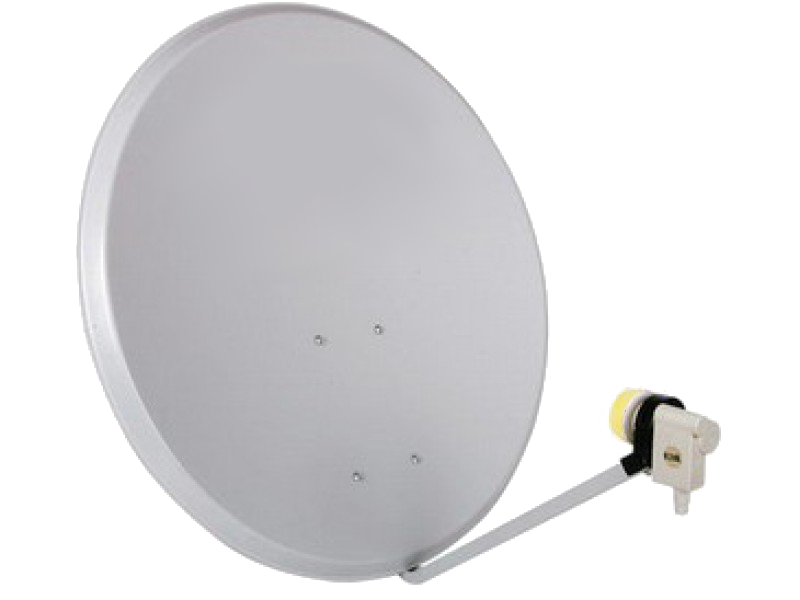

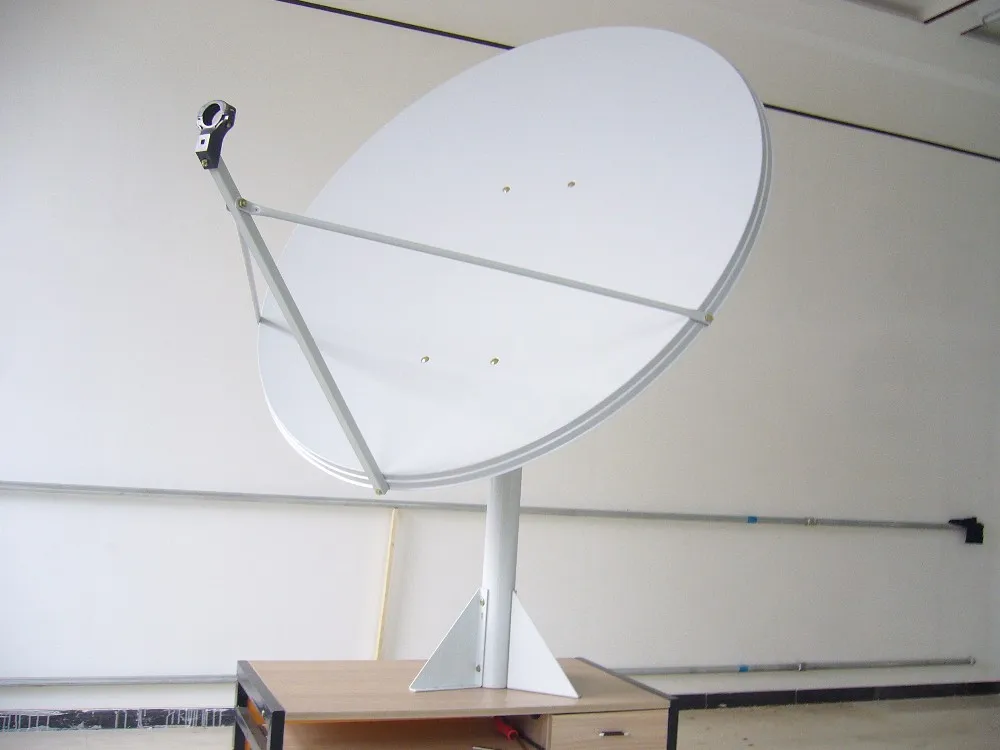

Офсетная антенна

Офсетная антенна — наиболее распространена в индивидуальном приёме спутникового телевидения, хотя в настоящее время используются и другие принципы построения наземных спутниковых антенн. Офсетная антенна представляет собой несимметричную вырезку из параболоида вращения с облучателем в фокусе параболоида. Как правило, вырезка образуется пересечением параболоида и цилиндра, оси которых параллельны. Таким образом, зеркало офсетной антенны имеет форму эллипса, а направление электрической оси антенны отличается от направления геометрической оси зеркала на некоторый угол. Как правило, электрическая ось на 20–30 градусов выше геометрической оси. Это устраняет затенение полезной площади антенны облучателем и его опорами, что повышает ее коэффициент полезного использования при одинаковой площади зеркала с осесимметричной антенной. К тому же, облучатель установлен ниже центра тяжести антенны, тем самым увеличивая ее устойчивость при ветровых нагрузках. Зеркало офсетной антенны крепится почти вертикально. В зависимости от географической широты угол ее наклона немного меняется. Такое положение исключает собирание в чаше антенны атмосферных осадков, которые сильно влияют на качество приема. На просвет антенна представляет не круг а эллипс, вытянутый по вертикали. Размеры офсетной антенны обычно приводят в эквиваленте усиления по отношению к прямофокусным. Если по горизонтали данный размер совпадает, то по вертикали он будет, примерно, на 10% больше.

Обычно офсетные антенны используются для приёма сигнала С и Ku-диапазона (в линейной и круговой поляризации). Однако, возможен и приём сигнала в Ка-диапазоне, а также комбинированный.

Достоинства и недостатки

И те, и другие антенны имеют свои достоинства и недостатки. У прямофокусной антенны более эффективно используется площадь зеркала. Офсетная антенна имеет такую же эффективную площадь, как прямофокусная антенна с диаметром, равным размеру офсетной антенны по меньшей оси. Другими словами, чтобы получить эффективную площадь офсетной антенны, надо умножить ее физическую площадь на косинус угла между электрической и геометрической осями. У типичных антенн физическая площадь используется на 86–90%. С другой стороны, у прямофокусной антенны часть поверхности заслоняется конвертером и элементами его крепления, а у офсетной антенны — нет. Поэтому антенны малого диаметра, до 1,5 метра, у которых конвертер может заслонить часть площади больше 10%, делают, как правило, офсетными, а антенны больших размеров чаще бывают прямофокусными.

Прямофокусная антенна всегда поднята на некоторый положительный угол, поэтому представляет собой «чашу», в которой могут скапливаться осадки — дождь, снег, лед. Офсетные антенны в северных широтах устанавливаются почти вертикально, а то и вообще «смотрят вниз» — поэтому они лишены такого недостатка. С другой стороны, на прямофокусной антенне вниз «сморит» конвертер, поэтому можно смело использовать облучатель с негерметичной крышкой или вовсе без крышки, вода и снег не попадут внутрь. На офсетной антенне конвертер «смотрит» вверх, поэтому он должен быть герметичным, иначе вода попадет внутрь и может испортить электронику конвертера.

Есть еще одна особенность использования офсетных антенн большого диаметра в северных широтах — их не всегда можно опустить на достаточно малый угол места. Например, если угол места спутника равен 5 градусам, зеркало антенны надо направить на 15–25 градусов ниже горизонта. Офсетные антенны больших диаметров, которые устанавливаются на вертикальной стойке, например, «Супрал» 1,8 м или 2,4 м нельзя опустить на угол менее 11–12 градусов, нижний край антенны упирается в стойку. Можно выйти из положения, перевернув зеркало антенны вместе с креплением облучателя на 180 градусов, тогда электрическая ось окажется на 25–27 градусов ниже геометрической, и антенну надо будет направлять выше спутника. Однако для этого требуется серьезная доработка деталей крепления.

Для изготовления спутниковых антенн в основном используют сталь и дюралюминий. Любители спутникового ТВ иногда устанавливают мотоподвес (мотор), или позиционер. При помощи актюатора и по команде пользователя (или команде с тюнера) он позволяет повернуть антенну в позицию нужного вам спутника.

офсетная и прямофокусная спутниковая антенна, установка осесимметричной тарелки

Автор revenger На чтение 8 мин Просмотров 6 Опубликовано

Спутниковая антенна имеет ряд преимуществ перед другими антеннами по качеству передаваемого звука и изображения.

Спутниковые антенны делятся на офсетную и прямофокусную (тороидальная в абонентском спутниковом ТВ используется крайне редко), каждая из которых имеет свои преимущества и недостатки. В статье рассказывается об отличиях, установке, эксплуатации этих видов тарелок.

Виды спутниковых антенн

Содержание

  1. Что такое офсетная и прямофокусная спутниковые антенны
  2. Как поставить и настроить офсетную антенну
  3. Как поставить и настроить прямофокусную антенну
  4. Особенности эксплуатации
  5. Как выбрать тарелку под свои задачи
  6. Заключение
  • 1 Что такое офсетная и прямофокусная спутниковые антенны
  • 2 Как поставить и настроить офсетную антенну
  • 3 Как поставить и настроить прямофокусную антенну
  • 4 Особенности эксплуатации
  • 5 Как выбрать тарелку под свои задачи
  • 6 Заключение

Что такое офсетная и прямофокусная спутниковые антенны

Антенны с зеркальным полем делятся на офсетную и прямофокусную. Обе относятся к зеркальным параболлическим тарелкам, но имеют значительные различия. Офсетная антенна не так масштабно обслуживается, как вторая.

Есть и другое название прямофокусных антенн, – осесимметричные, поскольку их симметрия выстраивается вокруг одной оси.

Их зеркало представляет из себя параболоид вращения, форма круглая, строение способствует совпадению геометрической оси с электрической. На той же оси находится конвертер, крепящийся к краям рефлектора специальными стройками.

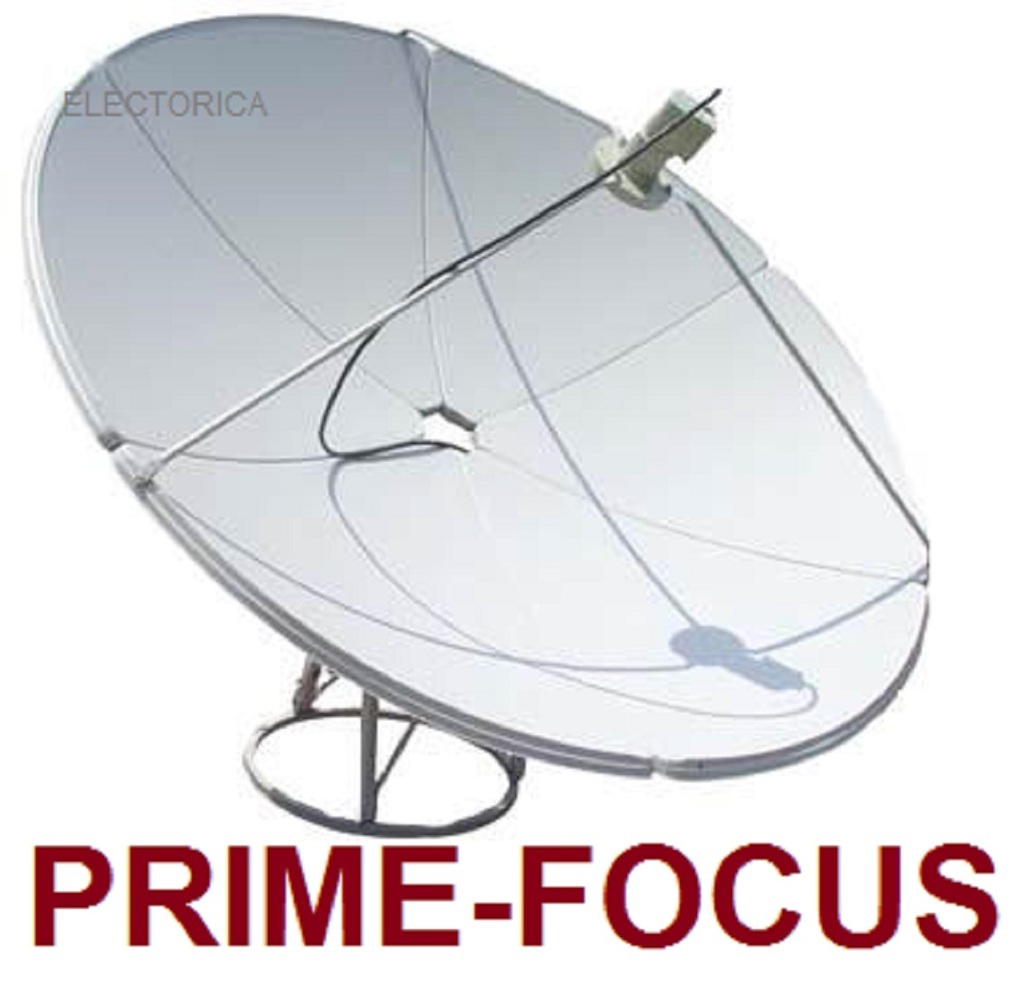

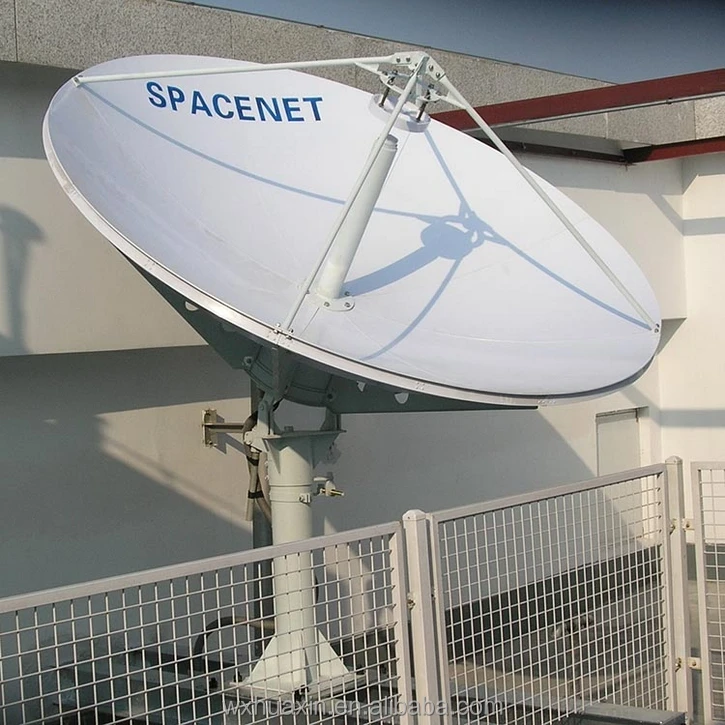

Прямофокусная тарелка

Офсетная антенна словно вырезана из параболы. Параболоид обычно пересекается с цилиндром. Их оси всегда идут параллельно друг другу. Зеркало такой антенны имеет эллиптическую форму, а электрическая ось отклоняется на определённый угол от геометрической.

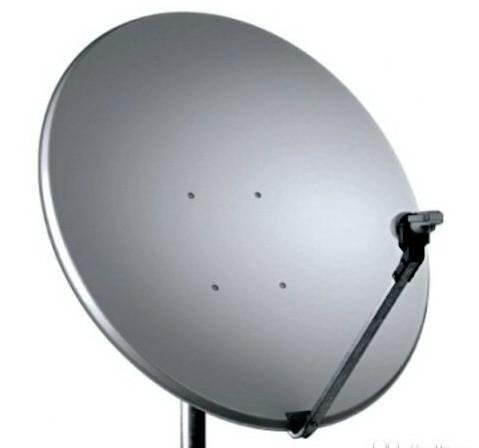

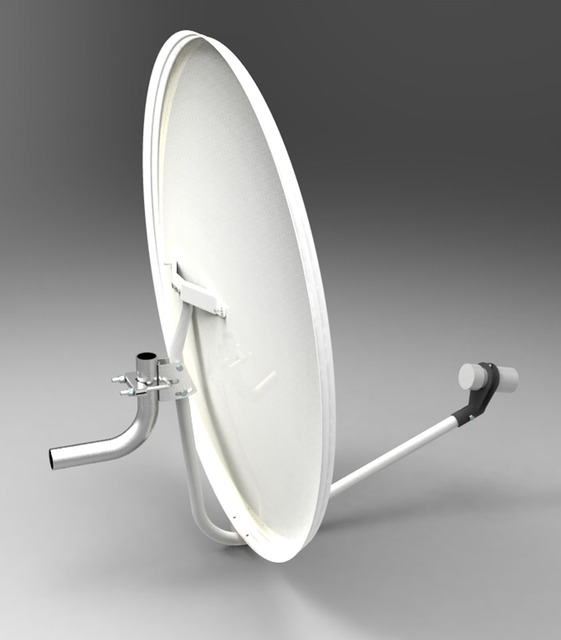

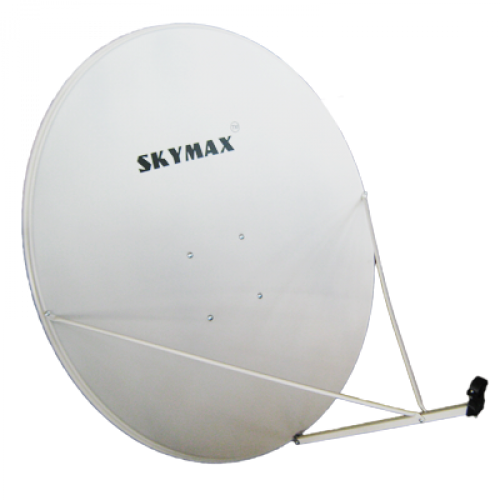

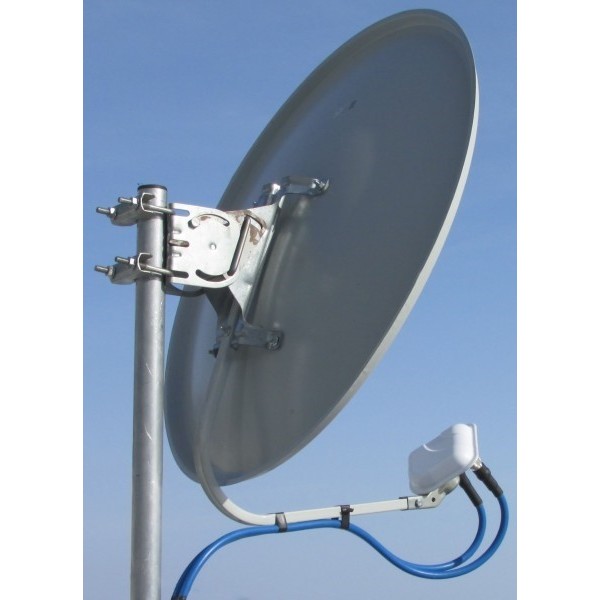

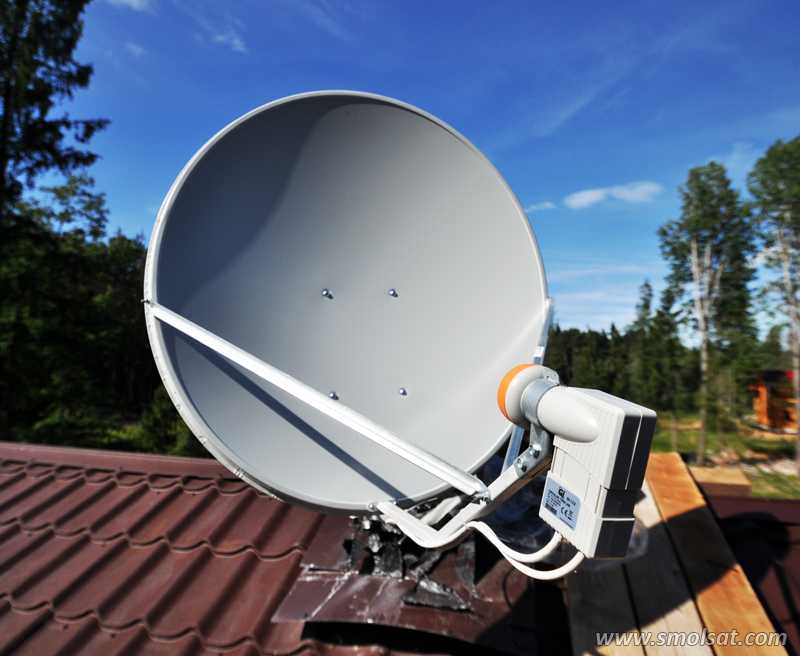

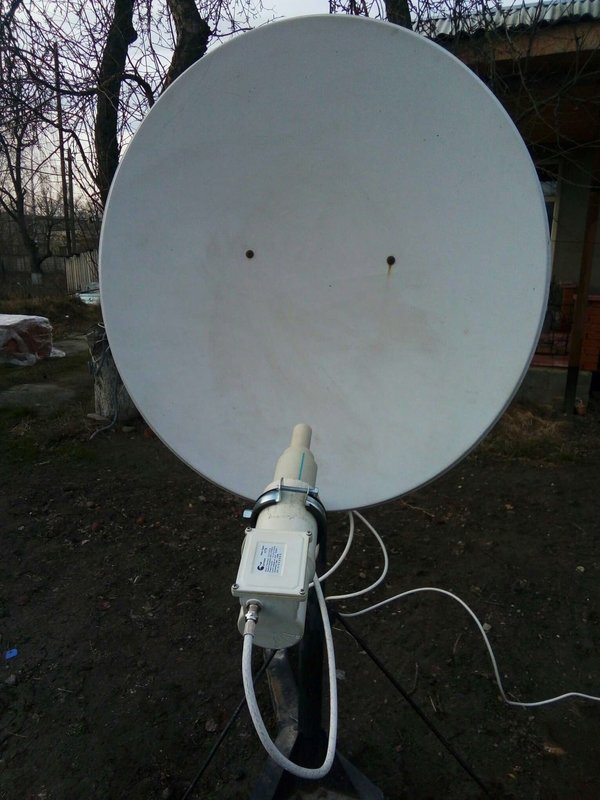

Офсетная антенна

Обе антенны имеют как достоинства, так и недостатки. Прямофокусная антенна позволяет эффективнее использовать зеркальную площадь. У офсетной антенны несколько другое строение.

Для получения эффективной площади приходится умножать физическую на косинус угла между двумя осями: электрической и геометрической.

Но у прямофокусной антенны значительный кусок поверхности заслонён конвертером и сопровождающим его креплением, что не относится к другому виду антенны. Поэтому обычно прямофокусные антенны обладают достаточно большими размерами.

В осесимметричной антенне, которая поднята на определённый положительный угол, скапливаются осадки.

Офсетные же антенны устанавливают практически вертикально или даже наклонены вниз, и они не скапливают в себе осадков. Но, поскольку конвертер смотрит наверх, его надо делать герметичным, чтобы вода не просочилась вовнутрь.

Ещё одно достоинство офсетной антенны заключается в том, что весь центр тяжести смещается вниз за счёт кронштейна и конвертера, которые придают низу тяжесть.

Самодельная прямофокусная антенна:

Как поставить и настроить офсетную антенну

У офсетных антенн смещён фокус, поскольку отражатель овальный. Эти антенны более новые, они позволяют поставить второй и даже третий конвертер, принимающие ещё по спутнику зависимо от того, где они находятся.

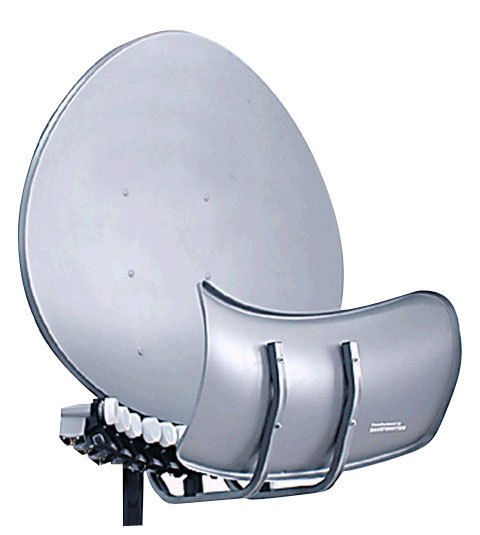

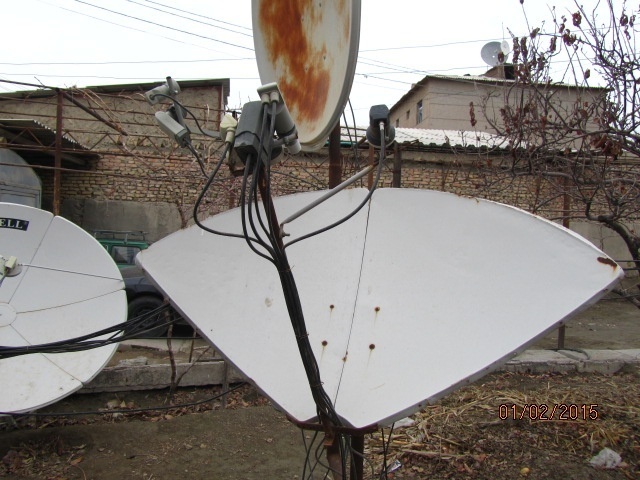

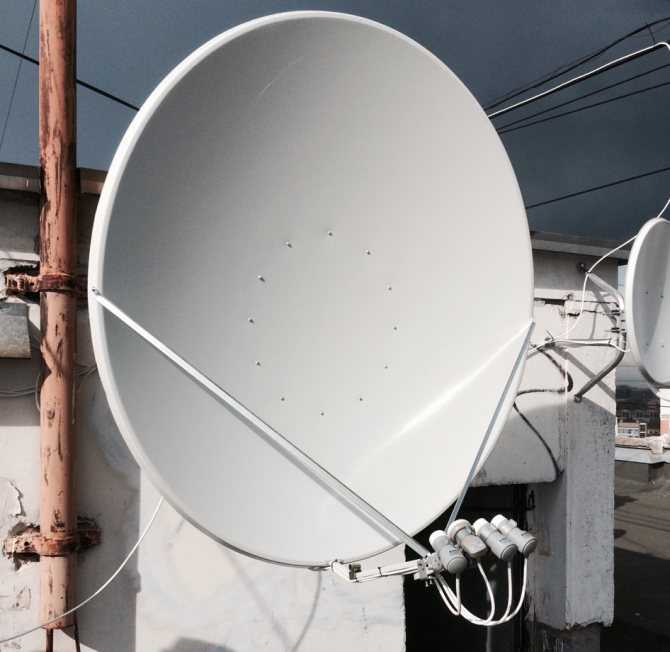

Так называемый дракон – спутниковая тарелка, настроенная на три популярных спутника Амос, Астра и ХотБерд – такое возможно только на офсетной тарелке

Важно, чтобы их место расположения было поблизости. «Зеркало» этой антенны фокусирует сигнал на конвертер. В нём сигнал становится ниже по своей частоте на показатель гетеродина конвертера.

Проходя по кабелю, сигнал переходит в тюнер, а спутниковый ресивер получает проходящий сквозь спутник сигнал, осуществляет его обработку, декодирование, передачу в телевизор в виде готовой «картинки».

Направление сигнала в офсетной и прямофокусной тарелках

Если спутники расположены близко друг к другу, они воспринимаются одной офсетной антенной при наличии двух-трёх конвертеров. Дополнительные конвертеры прикрепляют с помощью мультифридов. Иногда удаётся настроить целых четыре спутника.

Рассмотрим установку трёх спутников. Чтобы установить антенну, необходимо определить, где на орбите находятся спутники. Есть программы и приборы, определяющие место нахождения, а можно ориентироваться по тарелкам, находящимся рядом.

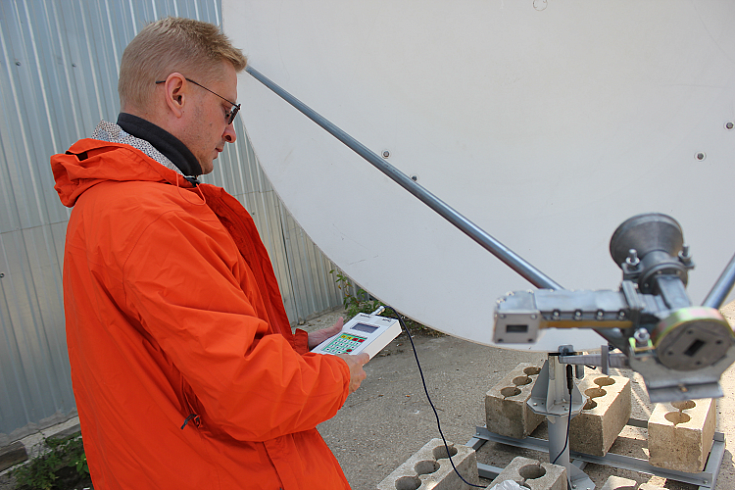

Настройка азимута и угла места спутниковой тарелки

Представим себе орбиту как выпуклый мост. На спутник, находящийся в середине, устанавливают первый конвертер. Конвертеры сбоку ставятся сообразно зеркальному отражению, то есть, когда спутник находится слева и выше, конвертер ставится справа и ниже от главного. Важно, чтобы отсутствовали помехи на пути в виде деревьев, высоких домов и т.п.

Правильный выбор места для установки спутниковой антенны – первая задача

Установка спутниковой антенны:

Угол наклона тарелкиУстановка и настройка офсетной антенны

Ставим стеновое крепление вертикально под углом 90 градусов от крыши. Прикрепляем прочно с помощью болтов и дюбелей. Анкерные болты вбиваются в отверстия и прикручиваются наглухо, скручивают гайки, надо поставить стеновое крепление, в конце закручивают гайки.

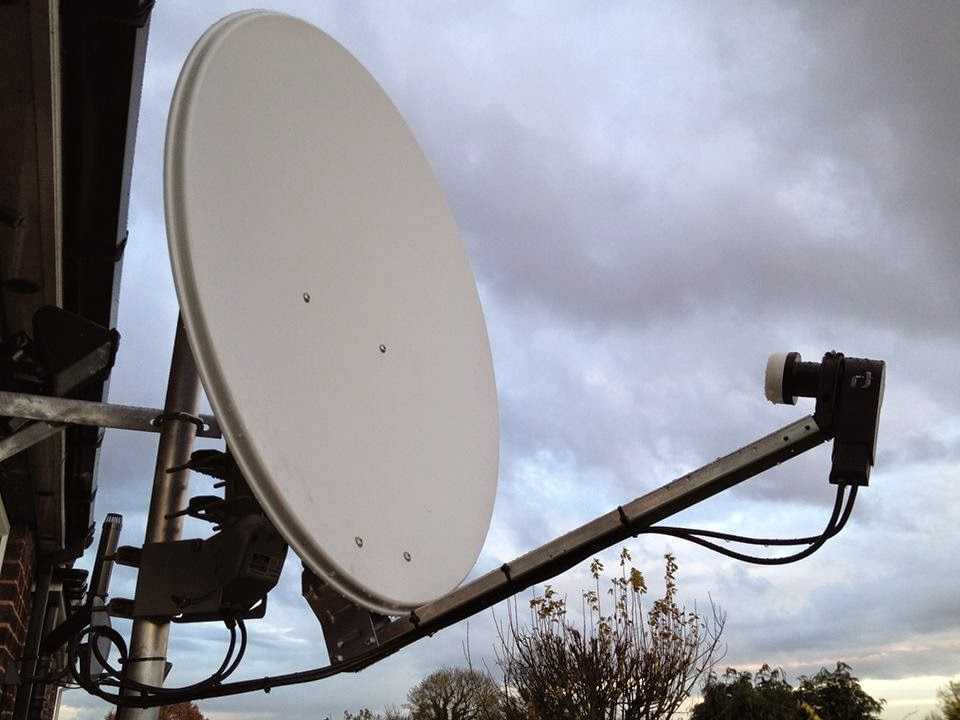

Стеновое крепление офсетной тарелки

Внимание! Лучше установить всю конструкцию дома и потом уже закрепить на стеновом креплении.

На кронштейн ставят центральный конвертер и устанавливают мультифиды, к которым крепятся боковые конвертеры.

Вначале ставим мультифид для самого высокого спутника (если стоять лицом к антенне, он с левой стороны), на дугу надевается крепёж, стягивается, на другом конце этой планки надо поставить крепёж в виде кольца, туда ставится трубка из металла, на которой держатся конвертеры.

На мультифид ставится конвертер. Его поворачивают где-то на 100 градусов против часовой стрелки. Одно деление равно обычно пяти градусам. Соединение в виде резьбы – на шесть часов.

Подробно о том, как настроить спутниковую антенну.

Внимание! Когда устанавливают спутники к востоку от юга, конвертер должен быть завёрнут в обратную сторону.

Второй и третий конвертеры устанавливаем аналогично, на меньшее количество градусов. Затягиваем то, что установили. Но делать нужно без фанатизма, чтобы не переборщить с моментом усилия.

Готовим три куска провода, чистим их и крутим на F-разъёмы, в защитных резиновых кожухах чистим концы проводов, надеваем эти разъёмы.

Настройка спутниковой антенны:

  1. В начале работы надо установить главный спутник. Провод от конвертера подключается к входу 1 DiSEqC, с выхода DiSEqC-переключателя «Receiver» подключается кабель на вход ресивера (тюнера) и настраивается оборудование на спутник, который нам нужен в конкретном случае.
    С этой целью спутниковый ресивер устанавливается по телевизору в нужных параметрах. Вручную устанавливается нужная частота.
  2. Когда появится сигнал «УРОВЕНЬ + КАЧЕСТВО», надо ориентироваться на «КАЧЕСТВО». Вертикально стоящая антенна поворачивается вправо и влево, при отсутствии сигнала меняется наклон. При пойманном сигнале добиваемся максимума. Потом запускаем Сканирование и смотрим, верный ли мы выбрали спутник.
  3. Зажимаем крепёжные гайки.
  4. Подключаем к нужному входу конвертер.
  5. Подключаем DiSEqC-переключатель.
  6. В меню спутникового ресивера в режиме «Установка антенны», выбрав установки конвертера, выставляем DiSEqC по очереди на спутниках.
  7. В режиме «Автоматическая настройка» сканируем все спутники. Надо проверить, те ли захвачены. Если всё нормально, можно смотреть телевизор.

Основные виды спутниковых антенн:


Смотрите это видео на YouTube

Как поставить и настроить прямофокусную антенну

Принцип установки похожий, но настройка несколько отличается.

Надо найти угол места и азимут. Их можно вычислить в онлайн-калькуляторе. Изучайте меню, там есть раздел «Уровень сигнала», который показывает такие важные параметры, как «Уровень» и «Качество».

Собираем антенну.

Сначала детали выглядят так:

Собираем отражатель. При наличии шайб их обязательно надо поставить. Чем прочнее конструкция, тем лучше, надо воспользоваться всеми данными атрибутами.

Половинки соединяем с помощью хомутов и гаек.

Собираем опорную конструкцию, крепим ногу с помощью хомута.

Выбираем крепёжные элементы. Дальше надо установить тарелку на ногу. Потом собирается вся конструкция, ножки которой напоминают паука. Внутренняя труба должна выступать где-то на 2 метра. Шкала на ножки, если она есть, ставится где-то на 38-40.

Настройка прямофокусной спутниковой антенны на два спутника Ямал(90) + ABC(75):


Смотрите это видео на YouTube

Особенности эксплуатации

Иногда сигнал антенны слишком слабый. Тогда надо проверить, не деформировалось ли зеркал тарелки так, что напоминает восьмёрку. Важно, чтобы, если посмотреть на рефлектор параллельно раскрыву, края сливались в единую линейку.

Если плохо работает ресивер, надо купить новый. Иногда следует приобрести конвертер с менее значительным коэффициентом шума. Иногда можно купить другой экземпляр той же партии. Важно, чтобы облучатель конвертера находился в соответствии с параметром f/d рефлектора.

Спецификация

Можно проверить фокусное расстояние при приближении и удалении конвертера от рефлектора.

Интересный факт. Два раза в год при осеннем и весеннем равноденствии солнце появляется на одной линии со спутником и приёмной антенной. Тогда солнечное излучение оказывается в конвертере наряду с сигналом спутника. От этого ухудшается качество сигнала. Это может вывести технику из строя. Поэтому нужно вовремя разместить перед облучателем картонный или полиэтиленовый (непрозрачный) экран.

Как выбрать тарелку под свои задачи

Каждая антенна по-своему хороша. Офсетные удобно устанавливать вдоль стены. В них не попадают снег и дождь.

Параболическая антенна часто ассоциируется со спутниковой

Зато прямофокусная антенна имеет электромагнитное пятно на облучателе, избавленное от разного рода искажений, что влияет на изображение позитивным образом.

Офсетная антенна не подвержена воздействию осадков. Она имеет закреплённый внизу центр тяжести. Но прямофокусная антенна обслуживается масштабней. Поэтому решать хозяевам, какую антенну выбрать.

Офсетную тарелку использовать в какой-то степени удобнее, тем более, её предпочитают в частных домах. Но при этом обе антенны по-своему хороши.

При желании многим удаётся защитить от осадков и прямофокусную антенну. Достаточно защитить сам облучатель конвертера с помощью небольшого козырька из пластиковой бутылки. Поэтому оба варианта тарелок по-своему хороши, надо исходить из индивидуальной ситуации.

Заключение

Итак, спутниковые антенны, которые бывают офсетной и прямофокусной, обе отлично ловят сигналы спутника, в этом их сходство. Они различаются положением и отчасти формой параболлоида, а именно – офсетная антенна стоит под прямым углом, а прямофокусная расположена горизонтально.

Офсетная антенна лучше защищена от разного рода осадков, и у неё лучше распределён центр тяжести, хотя тарелка осесимметричного вида имеет неискажённое электромагнитное пятно.

Офсетная антенна и ее особенности

Современные технологии передачи информации настолько далеко шагнули вперед, что традиционное аналоговое телевидение уходит в прошлое, уступая место спутниковому. И это неудивительно, поскольку в основе спутникового телевидения лежат цифровые технологии, позволяющие наслаждаться превосходным качеством многочисленных каналов. При этом именно спутниковое вещание приходится по душе, как взрослым, так и детям, ведь каждый из них найдет среди обилия передач и фильмов что-то свое. А спутниковое телевидение высокой четкости без труда способно сделать любимым местом отдыха всего семейства уютный диван напротив телевизора.



Среди многочисленных видов и типов спутниковых антенн для приема большого количества каналов принято использовать две основные модели, относящиеся к параболическим антеннам: офсетные (асимметричные) и прямофокусные (симметричные). Наиболее распространена в частном приеме спутникового телевещания именно офсетная спутниковая антенна, представляющая собой асимметричную вырезку из параболоида вращения со специальным облучателем в фокусе самого параболоида. На просвет офсетная антенна представляет собой вытянутый по вертикали эллипс. Полезная площадь антенны при этом не затеняется ни облучателем, ни его опорами по той причине, что фокус сегмента располагается ниже геометрического центра офсетной антенны. В то время как конвертер и крепежные спицы прямофокусной антенны определенную часть отражающей поверхности зеркала затеняют, что не может не сказаться на коэффициенте использования зеркальной поверхности.

Устойчивость офсетной антенны при ветровых нагрузках увеличивается за счет месторасположения облучателя, который устанавливается ниже центра тяжести параболической антенны. Эту особенность следует учитывать при настройке антенны, приняв во внимание тот факт, что у офсетных антенн спутник выше перпендикуляра к плоскости самой антенны на определенный угол. При установке антенны зеркало должно крепиться практически вертикально. Угол наклона может лишь немного меняться из-за особенностей географической широты. Такое вертикальное положение полностью исключает скопление в антенной чаше влаги или снега, наличие которых может негативно повлиять на качество приема. В этом заключается еще одно отличие офсетной антенны от прямофокусной. В последней не применяется повышенная герметизация, поскольку попадание влаги не представляет особой угрозы. А вот офсетная антенна должна быть тщательно обработана герметиком, иначе при малейшем попадании влаги ухудшается качество сигнала.

Самым распространенным материалом для изготовления офсетных антенн является алюминий. Он легче по весу, чем сталь и не подвергается коррозии, однако существенным недостатком можно назвать мягкость материала. При не слишком аккуратном обращении алюминиевая антенна с легкостью деформируется, что негативно скажется на ее характеристике. Приобретая такую антенну, следует обратить внимание на искажение поверхности и возможные дефекты, которые ухудшат работу устройства.

Если выбор остановился на стальной антенне, то не следует забывать о возможной коррозии. При покупке стального зеркала необходимо обратить внимание на качество его окраски. Несмотря на свою легкость, пластиковые зеркала плохи тем, что к ним моментально липнет снег, а со временем они сильно деформируются из-за воздействия ультрафиолета или температурных перепадов.

При покупке тарелки особое внимание следует уделить элементам кронштейна, на который будет смонтирована антенна, и подвески, тщательно проверив их надежность. Необходимо осмотреть и крепеж, особенно если планируется установка антенны на ветреном или высоком месте. Кронштейн закрепляется с помощью саморасклинивающихся болтов. При этом размер самого кронштейна имеет большое значение: конструкция должна позволить направить устанавливаемую антенну в нужном направлении, однако она ни в коем случае не должна упираться краем зеркала в стену.

Следует отметить что, по соотношению «качество – цена» офсетная спутниковая антенна максимально соответствует. Ее стоимость колеблется от 100 до 700 у.е. в зависимости от размера и материала антенны. Единственный вопрос, в котором необходимо определиться перед покупкой, на какой из спутников антенна будет настроена. Поскольку диаметр офсетной антенны напрямую зависит от выбранного оператора. В основном, это тарелки диаметром от 0,6 до 0,9 м, однако для просмотра зарубежных каналов будет нужна антенна диаметром свыше 1,2 метра.

При настройке спутниковой антенны необходимо брать во внимание угол офсетной антенны, представляющий собой угол между электрической и геометрической осями антенны. У прямофокусных антенн он равен нулю, а у офсетных составляет примерно от 20 до 28 градусов. Особого влияния на качество работы антенны величина офсетного угла не имеет, но его значение следует учитывать при настройке. Настройка офсетной антенны в вертикальной плоскости заключается в установке рефлектора на такой угол, который будет равен разности угла места спутника и офсетного угла.

Необходимо отдавать себе отчет в том, что установка офсетной антенны представляет собой весьма сложный и трудоемкий процесс, своевременное и качественное завершение которого по силам лишь опытному специалисту в этом вопросе. Он подберет самое оптимально место для установки антенны и надежно закрепит все спутниковое оборудование, настроив все принимаемые антенной каналы. От клиента потребуется только выбор и приобретение антенны, все остальное предоставьте профессионалам.

Типы спутниковых антенн — Прямофокусные, Офсетные, Тороидальные…

Привет, Вы узнаете про типы спутниковых антенн, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое типы спутниковых антенн, прямофокусные антенны, офсетные антенны, тороидальные антенны , настоятельно рекомендую прочитать все из категории Телевидение. Теория. Спутниковое.

На страницах этого раздела, мы разбирались с устройством и принципом работы спутниковой антенны (спутниковой тарелки). Там рассматривалась параболическая асимметричная антенна со смещенным фокусом, типа Офсет, то есть, офсетная спутниковая антенна (

Рис. 1).

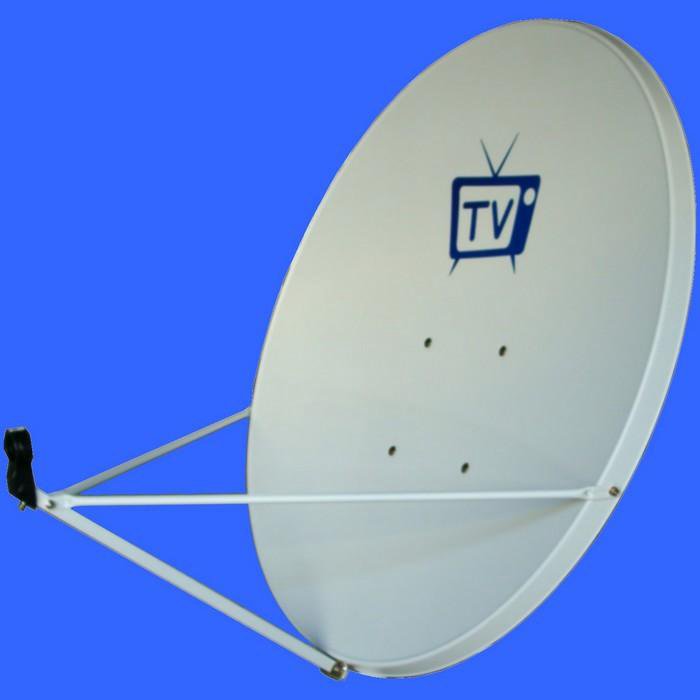

Офсетная спутниковая антенна

(параболическая асимметричная)

Есть еще один очень распространенный тип, с которым Вы так же можете столкнуться, это прямофокусная параболическая симметричнаяспутниковая антенна (Рис. 2), или просто — прямофокусная антенна. Различаются они как по конструкции, так и по принципу прохождения сигнала.

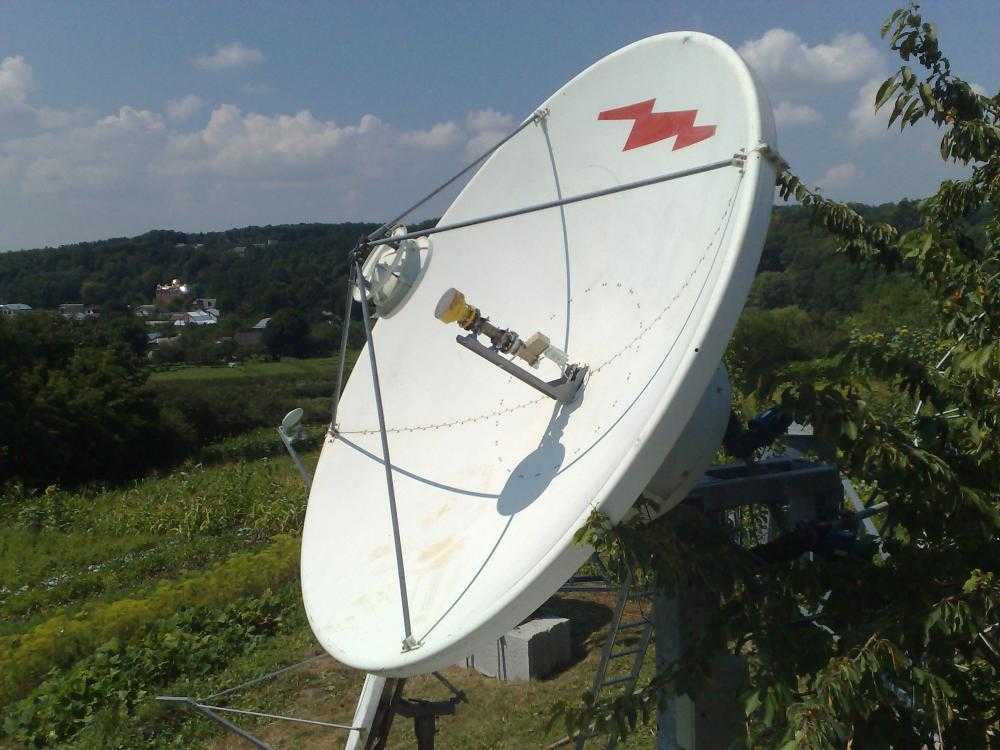

Прямофокусная спутниковая антенна


(параболическая симметричная)

По принципу работы, эти две спутниковые антенны различаются направлением отражаемого от их рефлектора сигнала, то есть, от самого зеркала этой антенны.

У офсетной спутниковой антенны, идущий со спутника сигнал, попадает на внутреннюю часть сферического зеркала антенны под определенным углом (Рис. 3). Отразившись, сигнал фокусируется на расположенный внизу облучатель конвертера.


Прохождение сигнала у офсетной спутниковой антенны.

Получается, что фокус у офсетных спутниковых антенн, расположен в стороне, то есть, как бы смещен к нижней части конструкции. Поэтому, их и называют асимметричные (нет симметрии).

У прямофокусной спутниковой антенны

, сигнал идущий со спутника, фокусируется в диаметральном центре сферического зеркала. Поэтому она называется симметричная (Рис. 4).


Прохождение сигнала у прямофокусной спутниковой антенны.

Как видно на расположенных выше изображениях, существенным отличием офсетной и прямофокусной спутниковых антенн, это конечно же, их конструкция. Но это всего лишь техническая сторона. Самым существенным отличием, будет их положение.

Прямофокусная антенна, как бы задрала свой «нос» к верху, и смотрит строго по направлению на спутник. Офсетная же антенна, имеет некоторый наклон. Со стороны кажется, что она смотрит в низ, бут-то ловит отражение от земли. Но… по мере приближения к экватору, вместо этого наклона, ее зеркало будет уже приподниматься.

Перед приобретением

спутниковой антенны, Вам нужно будет сделать выбор, на каком виде конструкции остановиться, или какую конструкцию антенны лучше использовать, именно для вашего случая. Поэтому, далее мы рассмотрим, какие достоинства и недостатки будут у офсетной, и прямофокусной спутниковых антенн.

Преимущества и недостатки — офсетных и прямофокусных спутниковых антенн


Каждый из этих типов спутниковых антенн имеет свои плюсы и минусы. К ряду важных преимуществ и недостатков офсетной и прямофокусной спутниковых антенн можно отнести:

1. У офсетной спутниковой антенны, фокус отражаемого от рефлектора сигнала смещен в сторону. Это существенно и положительно влияет на беспрепятственное его прохождение на облучатель конвертера. А у прямофокусной антенны, прохождению сигнала препятствуют, как ее стойки держащие конвертер, так и он сам.

2. При различных климатических условиях, будь то дождь или снег, существенное преимущество будет у офсетной спутниковой антенны. Это объясняется положением самого рефлектора. Если смотреть сбоку, у офсетной антенны рефлектор действует как бут-то бы козырек, как, к примеру, на телефонной будке открытого типа. Поэтому осадки попадают не на отражаемую поверхность самой антенны, а только на ее тыльную часть (Рис. 1).

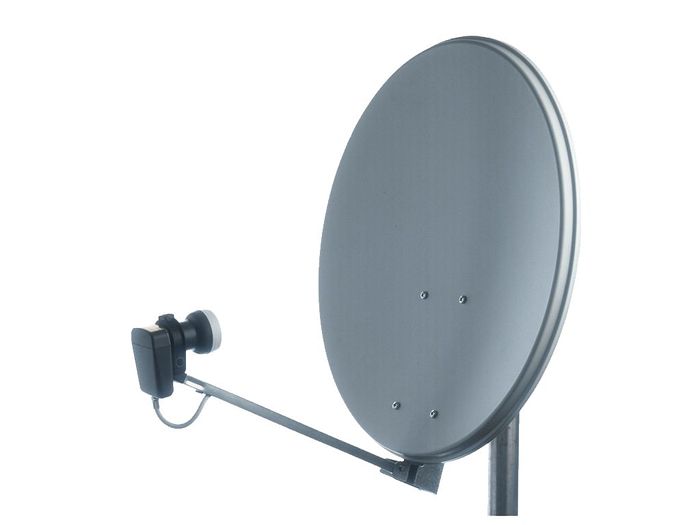

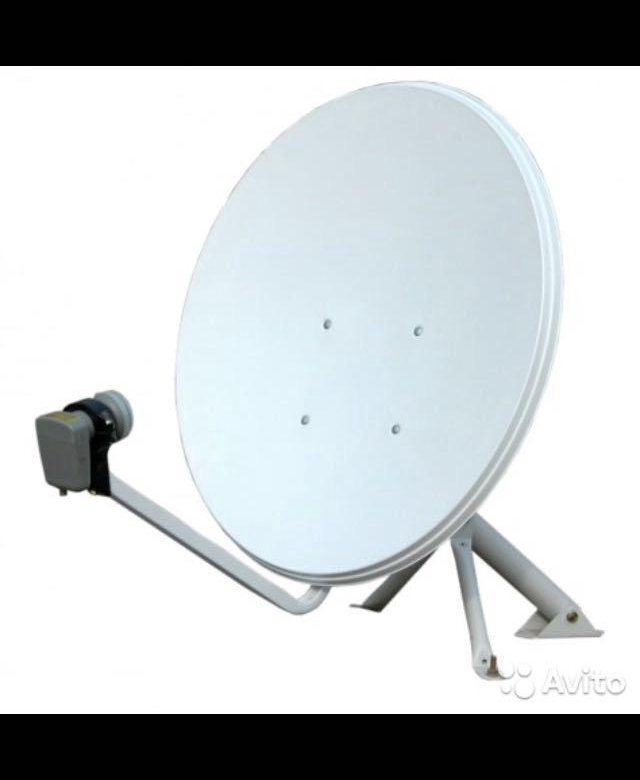

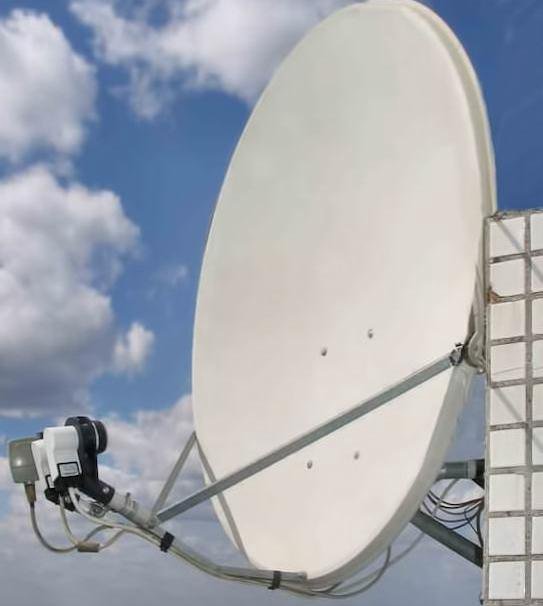

Офсетная спутниковая антенна

А прямофокусная спутниковая антенна, ели так же посмотреть сбоку, напоминает форму опущенного ковша, тем самым, предоставляя не защищенное ни чем зеркало антенны, каким либо атмосферным осадкам. И чем выше будет расположен необходимый нам для приема сигнала спутник, тем больше осадков будет скапливаться на нижней части зеркала (Рис. 2).

Прямофокусная спутниковая антенна

В зимнее время, прямофокусную спутниковую антенну периодически нужно очищать от попавшего внутри снега. Что будет проблематично, если сама антенна стоит в труднодоступном месте.

Но тут есть некоторый нюанс, в пользу прямофокусной спутниковой антенны. Как видно, из рисунка ниже (Рис. 3), облучатель конвертера смотрит ниже горизонта, и получается так, что он своим корпусом, защищает приемную часть облучателя от снега или дождя.


У прямофокусной спутниковой антенны, облучатель защищен от дождя.

У офсетной спутниковой антенны, хоть рефлектор и имеет некоторый наклон, все равно конвертер остается открытым (Рис. 4).

В этом случае, к примеру, во время дождя, при большем скоплении капелек воды на облучателе, прием сигнала становится неустойчивым, а если сигнал со спутника достаточно слабый, то временами и вовсе не возможным. В зимнее время немного хуже. Скопившийся на облучателе снег, так же, препятствует прохождению сигнала, а если учесть, что снег иногда бывает мокрый, то при заморозках, конвертер начинает еще и обледеневать.

Но как показала практика, благодаря нашим народным умельцам, с этим недостатком офсетной антенны, частично можно справиться. Это можно сделать,

защитив сам облучатель конвертера, смастерив при этом, не большой козырек из пластиковой бутылки .

Из этого всего можно сделать вывод, что офсетная спутниковая антенна, менее обслуживаемая конструкция.

В принципе, если учитывать все нюансы, приема сигнала на офсетную антенну, следует так же знать, что чем ближе ваше местоположение к экватору, тем будет выше подъем зеркала этой антенны над горизонтом. А это значит, что при достаточно сильном дожде, стекающая по отражающей поверхности зеркала вода, будет препятствовать отражению сигнала на облучатель конвертера. В зимнее время, препятствием для сигнала, будет прилипший снег.

3. Еще одним преимуществом офсетной спутниковой антенны, перед прямофокусной, будет распределение центра тяжести. У офсета, основная масса антенны распределена на кронштейн, к которому прикреплена сама антенна и конвертер с облучателем. Тем самым, перераспределяя основной центр тяжести к нижней части всей конструкции, и таким образом делая ее более устойчивой при порывах ветра.

Это конечно не все различия между офсетной и прямофокусной антенной, а только основные, но и этого вполне достаточно, что бы сделать выбор, какую спутниковую антенну Вам следует приобрести. Хотелось бы еще сказать что, офсетные антенны более распространены среди домашних пользователей спутникового телевещания, так как они менее обслуживаемые и более способствуют нашим «квартирным» условиям.

Типы антенн земных станций спутниковой связи

Зеркальные антенны

Зеркальные антенны — наиболее распространенный тип направленных спутниковых антенн[19] . Об этом говорит сайт https://intellect.icu . Зеркальные антенны применяются в различных диапазонах спутниковой связи, от дециметровых волн до Ka-диапазона, и на различных типах станций — от систем индивидуального ТВ-приема до центров космической связи. Зеркальные антенны большого размера применяются в центрах передачи сигналов спутникового вещания, на центральных станциях спутниковой связи, на магистральных высокоскоростных каналах[20].

Принцип действия

Зеркало антенны (отражатель, рефлектор) собирает всю энергию попадающих на его площадь радиоволн в своем фокусе. Для того, чтобы в точке фокуса не возникало взаимного гашения приходящих в нее радиоволн, зеркало изготавливается в форме параболоида вращения, где радиоволны, отраженные от любой точки поверхности зеркала, достигают фокуса в одной фазе. Такие антенны называются параболоидными или, чаще, параболическими[21].

В точке фокуса устанавливается облучатель — небольшая дополнительная антенна, засвечивающая зеркало. Облучатель должен иметь диаграмму направленности, согласованную с размерами отражателя, поскольку если засвечивается не вся поверхность зеркала, усиление антенны не может достичь возможного максимума. С другой стороны, если направленность облучателя недостаточно узка, часть энергии излучается вхолостую, также снижая усиление антенны. Кроме того, возникают помехи окружающим устройствам при передаче, и увеличение уровня шума при приеме. При этом облучатель должен работать во всем диапазоне частот, для которого предназначена антенна. Собственно зеркальной антенной становится только согласованная система «зеркало+облучатель» в сборе. Для формирования нужной диаграммы облучателя используются рупоры, диэлектрические линзы, могут применяться и другие типы направленных антенн[22].

Ширина диаграммы направленности и усиление зеркальной антенны зависят от отношения ее апертуры к длине волны, точности изготовления зеркала (отклонения должны быть на порядок меньше длины волны), коэффициента использования поверхности, зависящего от выбранной конструкции антенны и характеристик ее облучателя, точности установки частей антенны (зеркала, облучателя, контррефлектора, если есть) относительно друг друга. Точка фокуса отражателя антенны не зависит от используемого диапазона частот, поэтому одно и то же зеркало может использоваться в различных диапазонах при установке на него различных облучателей и выполнения требований по точности изготовления для самого высокочастотного (коротковолнового) из используемых диапазонов. Чем в более высокочастотном диапазоне используется антенна, тем у́же ее диаграмма направленности и выше усиление при одном и том же размере зеркала[23].

Конструкция

Зеркало антенны изготавливается из электропроводящего материала (сталь, алюминиевые сплавы) с антикоррозионным покрытием. Для снижения ветровых нагрузок и уменьшения веса зеркала может использоваться металлическая сетка (при условии, что диаметр отверстий не превышает 0.1*λ, где λ — длина волны). По технологическим и экономическим соображениям зеркала могут изготавливаться из неметаллических материалов — композитов (углепластик, стеклопластик) или пластмасс. Если зеркало антенны изготавливается из непроводящего материала, в его структуру дополнительно вводится отражающая поверхность из металлической фольги, сетки, электропроводяшей краски[24].

Кроме рефлектора и облучателя, в состав антенны входит опорно-поворотное устройство, с помощью которого производится наведение антенны на спутник, ручное или моторизованное. Опорно-поворотное устройство обеспечивает стабильное положение антенны, которое не должно меняться под действием ее веса и ветра со скоростью до 20-25 м/с, а разрушаться антенна не должна и при значительно бо́льших ветровых нагрузках. При работе в сложных климатических условиях на антенну может устанавливаться антиобледенительная система из установленных с обратной стороны зеркала нагревательных элементов или тепловых пушек.

Основные виды зеркальных антенн

Осесимметричные антенны

Осесимметричные антенны имеют симметричное зеркало, фокус которого расположен на оси симметрии. У прямофокусной антенны (англ. Prime Focus) облучатель устанавливается в точке фокуса, перед зеркалом. Также используются двухзеркальные схемы, в которых на оси антенны устанавливается небольшое дополнительное зеркало-контррефлектор, а облучатель располагается со стороны зеркала в фокусе контррефлектора. Схемы с контррефлектором сложнее в расчете, изготовлении и настройке, но позволяют уменьшить габариты антенны и упростить доступ к облучателю, снизить уровень боковых лепестков диаграммы направленности и шумовую температуру антенны, в некоторых случаях улучшить коэффициент использования поверхности. Облучатель или контррефлектор и его крепления затеняют часть зеркала антенны, что приводит к уменьшению эффективной апертуры. Поэтому осесимметричные схемы применяют в основном на достаточно больших (1,5 — 2 метра и более) антеннах, затеняемая площадь которых относительно невелика[26][27].

Осесимметричные схемы применяются также для антенн малого диаметра мобильных спутниковых станций[28]. На таких антеннах часто используется двухзеркальная схема с кольцевым фокусом, формируемым рефлектором специальной формы[29]. Такая схема сложна в расчете и изготовлении, но она позволяет увеличить коэффициент использования поверхности, cделать антенну более компактной и упростить ее сборку[30].

Офсетные антенны

Офсетные антенны, или антенны со смещенным облучателем, получаются путем вырезки из параболического зеркала. Диаграмма направленности такой антенны смещена относительно оси ее зеркала на угол, называемый углом офсета (или углом смещения). Офсетные антенны имеют несимметричную (овальную) форму и несколько вытянуты по вертикали, тем сильнее, чем больше угол офсета. Это объясняется тем, что зеркало антенны наклонено относительно направления на спутник и в то же время должно обеспечивать равномерную засветку поверхности облучателя[31]. Как и осесимметричные, офсетные антенны могут быть выполнены по двухзеркальным схемам[32].

Основное преимущество офсетных антенн в том, что облучатель и элементы его крепления не перекрывают собой направление на спутник и не затеняют зеркало антенны, что позволяет увеличить коэффициент использования поверхности[33].

Офсетная конструкция имеет и ряд недостатков. Офсетные зеркала большого размера значительно сложнее в изготовлении и сборке, чем осесимметричные, поэтому по офсетной схеме строятся антенны небольшого размера (до 2,5 метров), используемые для приема спутникового ТВ и на VSAT-станциях, где возможность полного использования зеркала антенны, без затенения его облучателем, дает заметный выигрыш в усилении[33]. При работе с линейной поляризацией офсетные антенны имеют худший уровень поляризационной развязки[34], что может приводить к увеличению уровня помех от сигналов соседней поляризации на том же спутнике. При работе с круговой поляризацией диаграмма направленности офсетной антенны отличается для левой и правой поляризаций, поэтому при смене рабочей поляризации требуется и одновременная подстройка наведения антенны, причем эффект тем заметнее, чем больше размер зеркала[35].

При малых углах вертикального наведения наклон офсетной антенны к вертикали становится отрицательным — зеркало «смотрит в землю», хотя нацелено на спутник, находящийся выше горизонта. При этом конструкция опорно-поворотного устройства может ограничивать минимальный угол наведения из-за того, что нижний край зеркала упирается в опору[36].

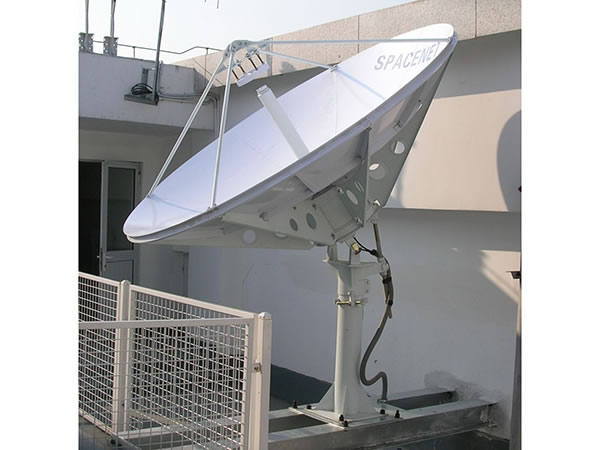

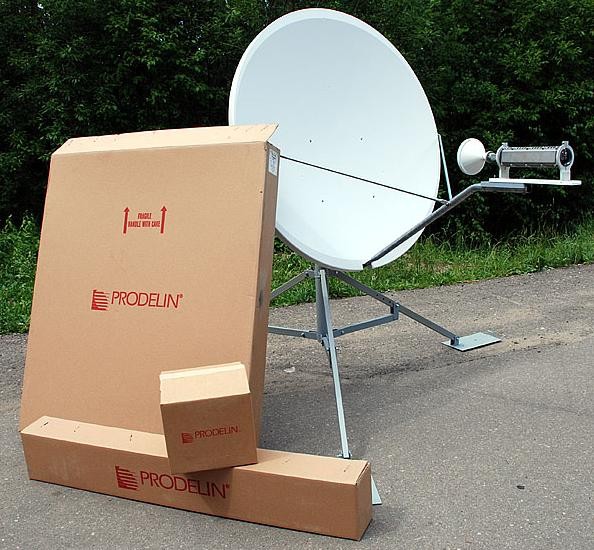

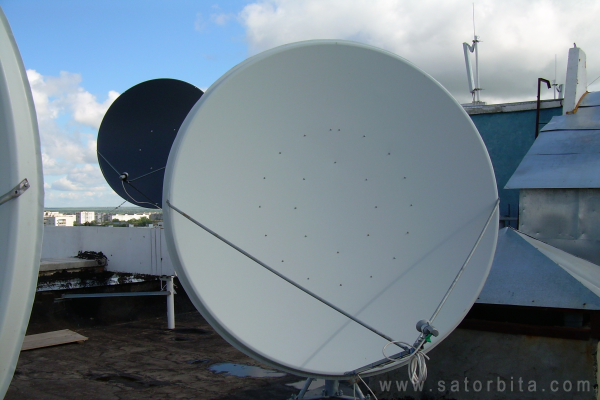

Офсетные антенны VSAT Ku-диапазона

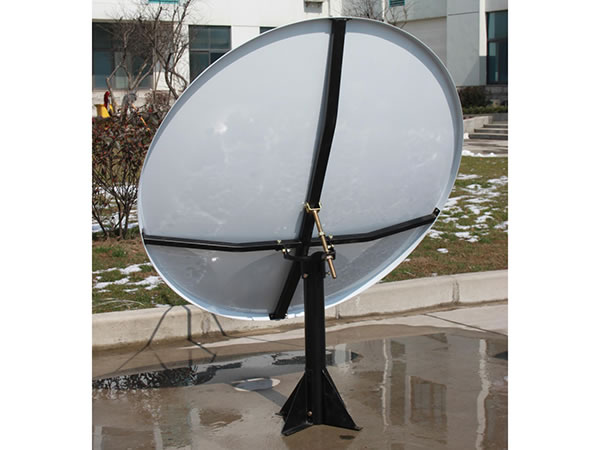

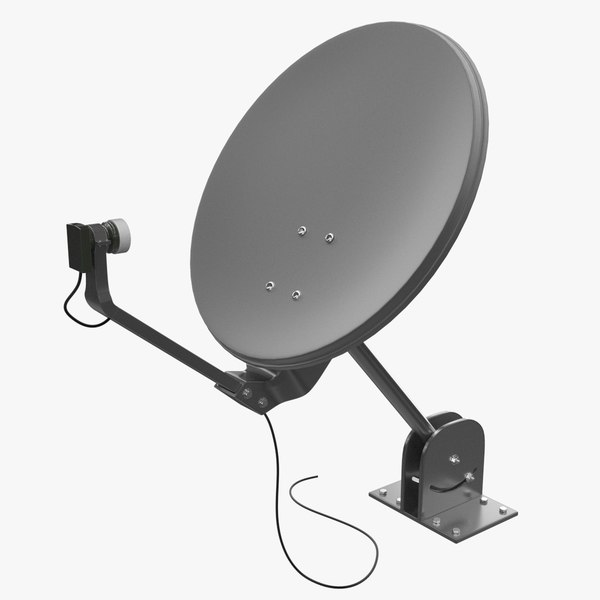

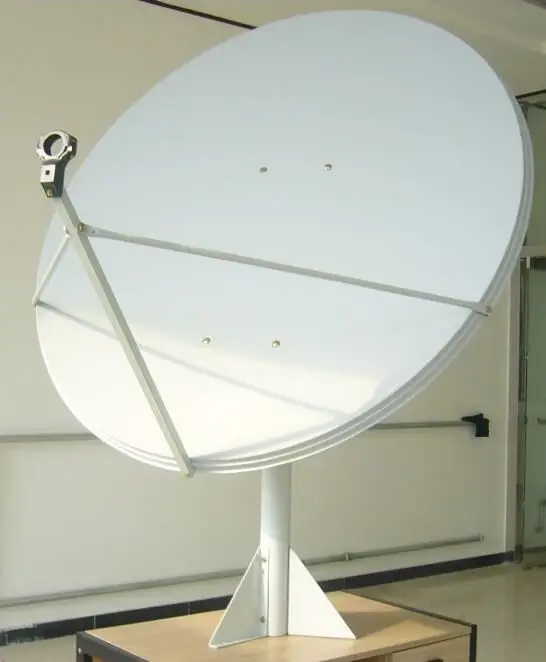

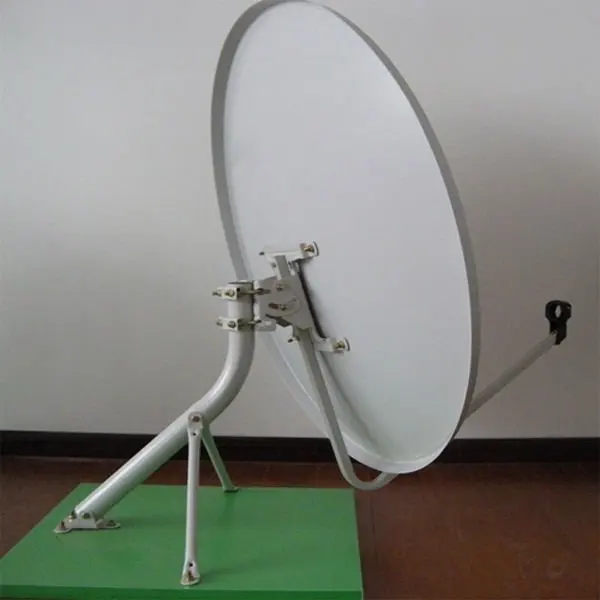

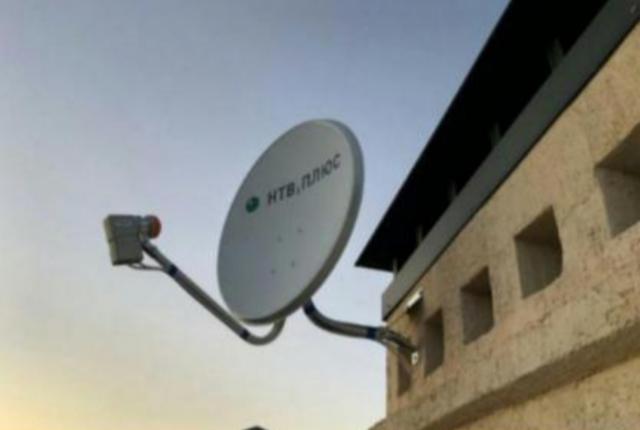

Офсетная антенна для приема спутникового ТВ

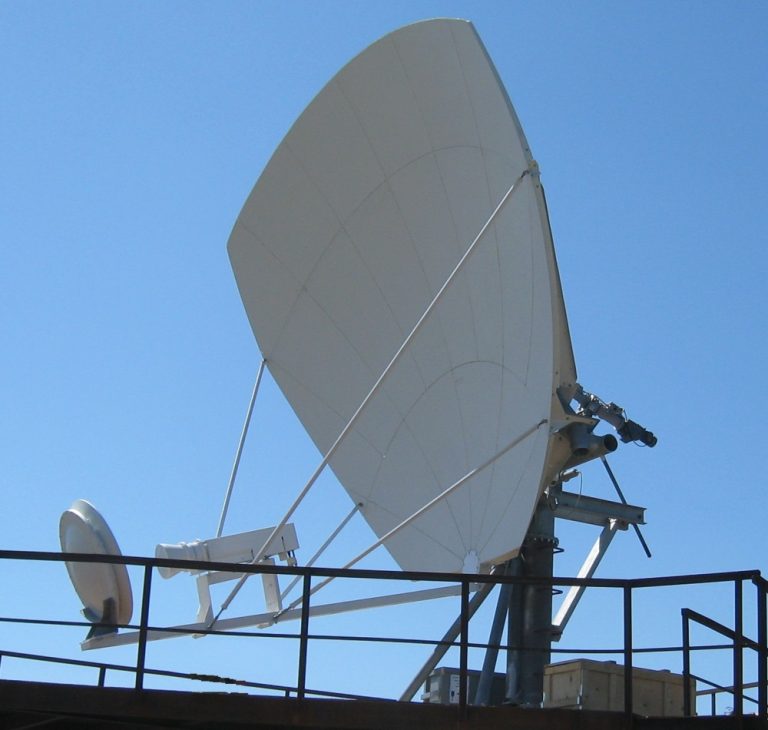

Офсетная антенна при малом угле возвышения на спутник

Фазированные антенные решетки

Плоские фазированные антенные решетки (ФАР) используются для создания компактных спутниковых антенн различных диапазонов.

Принцип действия

ФАР формируется многими когерентно запитываемыми излучателями, в качестве которых могут использоваться полосковые, рупорные, щелевые и другие типы антенн[37]. Если сигнал на все излучатели приходит в одной фазе (синфазная решетка), то диаграмма направленности антенны перпендикулярна к ее плоскости[38]. Усиление такой антенны зависит от отношения ее размера (апертуры) к длине волны, количества и взаимного расположения излучателей и от потерь в линиях, через которые запитываются излучатели. Синфазная решетка, как любая направленная антенна, требует механической ориентации в направлении сигнала. При изменении соотношения фаз между излучателями диаграмма направленности фазированной решетки отклоняется относительно плоскости антенны[38], усиление антенны при этом уменьшается, тем сильнее, чем больше диаграмма направленности отклонена от нормали[37]. Управляемые фазовращатели в линиях питания излучателей ФАР позволяют построить антенну с электронным управлением диаграммой направленности, не требующим механического перемещения при наведении. Электронное наведение антенны, в отличие от механического, может быть практически мгновенным. Хотя такая схема достаточно сложна в реализации и приводит к уменьшению усиления антенны при изменении диаграммы направленности, она востребована в многих применениях спутниковой связи[39]. Применяется и гибридная схема управления диаграммой направленности ФАР — электронным сканированием в одной плоскости и механическим перемещением в другой[40].

Применение в спутниковой связи

Спутниковые антенны, создаваемые на базе фазированных решеток, имеют ряд ограничений. Они могут работать только в сравнительно узком диапазоне частот (например, работа во всем диапазоне от 10,7 до 12,75 ГГц с одной антенной на базе ФАР невозможна), сложны в разработке и изготовлении и имеют высокую цену[41]. На основе ФАР строятся в основном спутниковые антенны с малой апертурой[28].

Преимущества антенн на базе ФАР — компактность и возможность электронного управления диаграммой направленности — делают их востребованными в мобильной спутниковой связи[16]. Фазированные решетки используются в составе носимых и подвижных станций диапазонов Ku и Ka[40], портативных терминалов Inmarsat BGAN[en] (L-диапазон)[42], носимых спутниковых станций специального назначения[43]. Разрабатываются новые типы спутниковых антенн на базе ФАР, использующие управляемые линзы из метаматериалов[44], что должно улучшить их характеристики и, в перспективе, снизить стоимость при массовом производстве[45]. В земных станциях спутниковой сети Starlink компании SpaceX, где требуется непрерывное сопровождение антенной низкоорбитальных спутников, планировалось применение фазированных решеток с электронным управлением диаграммой направленности, при этом заявлялась стоимость терминала менее $300, но на первом этапе предложено использовать существенно более дорогие, по оценкам, антенны[46], комбинирующие электронное наведение с предварительным механическим (встроенными моторами)[47][48].

Также на базе антенных решеток выпускаются плоские компактные антенны для домашнего приема спутникового ТВ[41][38], которые требуют для установки гораздо меньше места, чем классические «тарелки» сравнимой апертуры, поскольку не имеют вынесенного перед плоскостью антенны облучателя. Это позволяет размещать их не только на улице, но и в помещении (на окне, балконе, лоджии и т. п.) при условии, что место установки обеспечивает видимость спутника[49].

Плоская антенна приема спутникового ТВ

Моторизованная антенна для спутниковой связи в движении на базе синфазной решетки

Терминал системы спутниковой связи Inmarsat BGAN

Слабонаправленные антенны

Слабонаправленные (также всенаправленные) антенны (полосковые, квадрифиллярные) используются для связи через низкоорбитальные и геостационарные спутники в спутниковых телефонах, спутниковом радио, приеме сигналов систем спутниковой навигации и других приложениях, где нет возможности непрерывно ориентировать антенну. Такие антенны имеют широкую диаграмму направленности, что приводит к приему большого количества шумов (высокой шумовой температуре антенны) и малому отношению сигнал/шум для полезного сигнала на входе приемника, а следовательно и к низкой пропускной способности системы в целом, но позволяет работать со спутниками, находящимися в зоне видимости, без дополнительного наведения.

Антенна терминала мобильной спутниковой связи Иридиум

Внешняя антенна для приемников ГЛОНАСС/GPS

Спутниковый телефон Inmarsat

Антенны бегущей волны

Направленные антенны бегущей волны и близкие к ним (спиральные, волновой канал, логопериодические и т. д.), имеющие заметное усиление по сравнению с ненаправленными, применяются в диапазонах метровых (англ. VHF) и дециметровых (англ. UHF) волн, где зеркальные антенны с аналогичными параметрами становятся слишком большими и сложными сооружениями. Антенны бегущей волны используются для приема телеметрии и связи со спутниками на низких орбитах, обмена информацией с метеорологическими спутниками, в любительской радиосвязи через спутники, для некоторых специальных видов спутниковой связи[51].

Терминал тактической спутниковой связи

Антенна УКВ-связи с космическими кораблями

Антенна приема телеметрии и слежения за спутниками

См. также

  • настройка и наведение спутниковой антенны ,
  • спутниковые антенны , спутниковая антенна ,
  • направление спутниковой антенны , единицы измерения направления ,
  • спутниковые антенны ,
  • спутниковые антенны выбор ,
  • назначение спутниковых антенн , применение спутниковых антенн ,
  • параболическая зеркальная антенна , многозеркальная антенна ,
  • устройство спутниковой антенны , принцип работы спутниковой антенны ,
  • Спутниковая связь
  • Спутниковое телевидение
  • Спутниковое радио
  • Спутниковый телефон
  • Спутниковый Интернет
  • Спутниковый модем
  • Спутниковый конвертер
  • BUC
  • антенна

Надеюсь, эта статья об типы спутниковых антенн, была вам интересна и не так слона для восприятия как могло показаться, удачи в ваших начинаниях! Надеюсь, что теперь ты понял что такое типы спутниковых антенн, прямофокусные антенны, офсетные антенны, тороидальные антенны и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Телевидение. Теория. Спутниковое

Антенны спутниковые

Прямофокусная (осесимметричная) антенна представляет собой классический тип параболического зеркала с фокусом в геометрическом центре (эллиптический параболоид, в поперечном сечении которого окружность). Это способствует более точной ориентации на выбранный спутник.

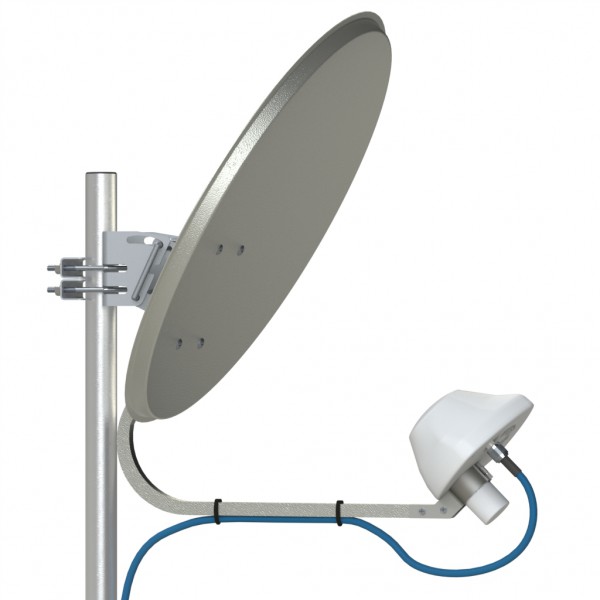

Офсетная антенна наиболее распространена в индивидуальном приеме спутникового телевидения. Офсетная антенна является эллиптическим параболоидом (в поперечном сечении эллипса). Фокус такого сегмента расположен ниже геометрического центра антенны.

Помимо параболических, широко распространены также и тороидальные спутниковые антенны. Основное их преимущество — возможность приёма сигнала с большего количества спутников одновременно.


Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А — Я)Модель (Я — А)

Показать: 15255075100

Антенна OS180AM-4P без стойки

OS180AM-P. Спутниковая антенна, прямофокусная, азимутальная, 4-х секционная, аллюминиевая, покрытая ..

13180р.

0

Антенна OS210AM-8P без стойки

OS210AM-P. Спутниковая антенна, прямофокусная, азимутальная, 8-ми секционная, аллюминиевая, покрытая..

28980р.

0

Антенна P1801G01 JONSA

P1801G01 JONSA 180см, антенна цельнометал., сборная стойка, 1панель, 35,95дБ/4ГГц, F/D-0.38,сталь..

8777р.

0

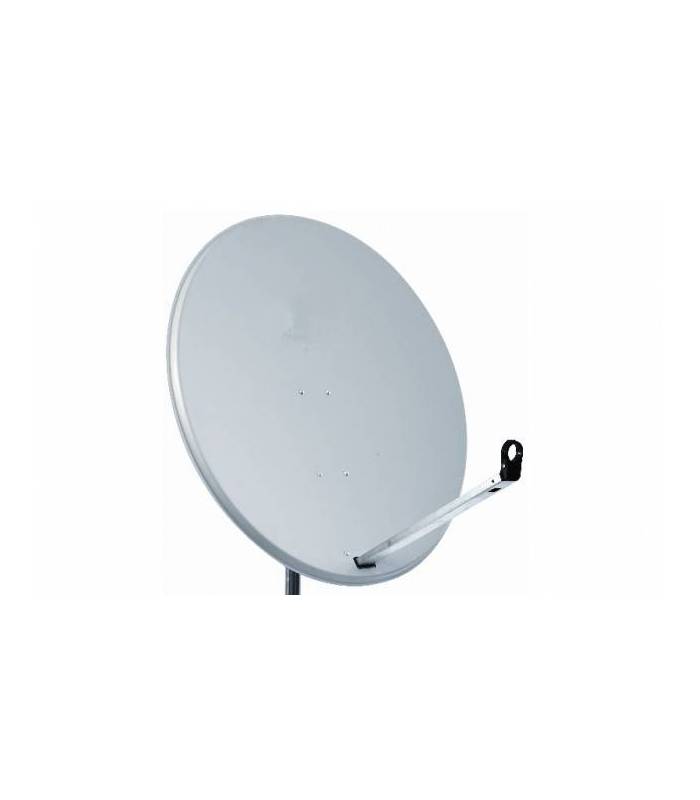

Антенна спутниковая AZ-100 FM AzureShine Openmax

AZ-100FM ‘Openmax’ , антенна спутниковая 100см, Ku-band, офсетная, 100х112. 7см, 6.55кг, 40.75дБ/11.8..

3655р.

0

Антенна спутниковая AZ-120 FM1 AzureShine без стойки

AZ-120 FM1 ‘Openmax’, антенна спутниковая 120см, Ku-band, оффсетная, 120х135см, 7,9кг, 41.65дБ/11.85..

4500р.

0

Антенна спутниковая OM 90RE OPENMAX без стойки

Антенна спутниковая OM 90RE OPENMAX, азимутальная офсетная, угол 27,62 град, 90*97см, 39,5 дБ/12,5 Г..

1520р. 1600р.

0

Антенна спутниковая OM 90RE OPENMAX стойка

Антенна спутниковая OM 90RE OPENMAX, азимутальная офсетная, угол 27,62 град, 90*97см, 39,5 дБ/12,5 Г. .

2000р.

0

Антенна спутниковая SK 90 PWT15.4 SVEC

Антенна спутниковая SK 90 PWT15.4 с логотипом Openmax.HD (SVEC) стойка азимутальная оффсетная,угол 2..

1596р.

0

Антенна спутниковая СибАЗ 90см

90см СибАЗ антенна спутниковая офсетная, 910х995мм, F/D 0.61, сталь 0.7мм..

2070р.

0

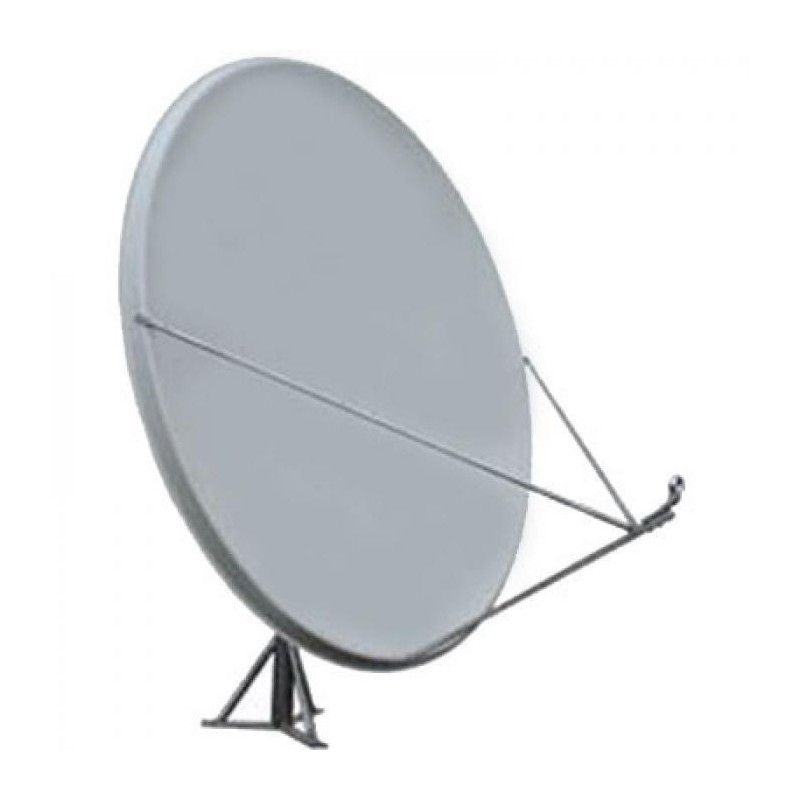

Антенна спутниковая Супрал 0,9-ДФ-1.
1 АУМ

Антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГ..

2000р.

0

Показано с 1 по 15 из 31 (всего 3 страниц)


Центр антенн — СПУТНИКОВЫЕ АНТЕННЫ

СПУТНИКОВАЯ АНТЕННА СУПРАЛ СТИ-0.55 + опора.

Описание
Спутниковая антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц), изготовлена из оцинкованной стали. Основное применение — прием российских спутниковых пакетов НТВ+ и Триколор.
Диаметр тарелки, см 55
Размер основного рефлектора Высота, см 67
Ширина, см 60
Диапазон рабочих частот, GHz 10. (o)
Диаметр мачты, крепления, мм 30-50
Диаметр крепления конвертора, мм 40

ЦЕНА: 550+150 = 700p

СПУТНИКОВАЯ АНТЕННА СУПРАЛ СТИ 0.60 + опора

Описание
Спутниковая азимутальная антенна. Офсетная антенна 60см в комплекте со стеновым кронштейном. Именно такая антенна используется для приёма телеканалов компании НТВ+. Антенна выполнена из металла ,устанавливается на кронштейне.
Коэффициент усиления 35,3 дБ 58,4 раз.
Материал: Сталь
Размеры рефлектора, мм: 600×650
Тип зеркальной системы: offset
Фокусное расстояние, мм: 300 ( f / D= 0.5 )
Диапазон частот, ГГЦ: 10,95-12,75
Ширина луча, град: 2,8
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: 35,9
Уровень боковых лепестков, не более, дБ: -25
Уровень кроссполяризации, не более, дБ: -25
Тип подвески: азим. -угл.
Диапазон установки угла места: 0….70°
Диапазон перемещения по азимуту: 0….360°
Масса антенны, кг: 4

ЦЕНА: 850+150 = 1000p

СПУТНИКОВАЯ АНТЕННА СУПРАЛ СТИ 0.80 + опора

Описание
Рефлектор Тип системы — офсет
Диаметр рефлектора — 800х858 мм
Материал рефлектора — сталь
Толщина материала — 0,7 мм
Масса антенны с опорой — 5,7 кг
Диаметр крепления конвертора — 40 мм
Цвет — светло-серый
Страна происхождения — Россия (Ульяновск)
Спецификации Фокусное расстояние — 565 (f/d=0.7)
Диапазон частот — 10,7 — 12,75 Ггц
Коэффициент усиления (12ГГц) — 40,5 дб
Ширина луча, град. — 2,1 град.
Уровень кроссполяризации не более — -30 дб
Тип подвески — Азимут-угломестная
Диапазон перемещения по азимуту — 360 град.
Диапазон установки угла места — 10…70 град.
Диаметр антенной мачты ~40мм
Рабочая устойчивость от ветра Разрушающая сила ветра 45 м/сек
Диапазон рабочих температур — от -35º до +60º

ЦЕНА: 950+150 = 1100p

СПУТНИКОВАЯ АНТЕННА СУПРАЛ СТИ 0.90 + опора

Описание
ОписаниеУстановка спутниковой антенны диаметром 90см. часто имеет место при настройке на спутник HotBird, так как обеспечивает весьма солидный запас на плохую погоду, обладая при этом разумными габаритами и невысокой ценой.
Тип зеркальной системы — offset
Размеры рефлектора — 900×1000 мм
Фокусное расстояние — 450 мм
f/D — 0. 4
Ширина луча — 2o
Диапазон установки 15o-45o

ЦЕНА: 1050+150=1200p

Спутниковая антенна СУПРАЛ 1.1m

Описание
Размеры 1100 х 1168 мм
Материал рефлектора Сталь
Фокусное расстояние 770 мм (f/d=0.7)
Коэффициент усиления 41.1 дБ
Масса антенны 6,8 кг

ЦЕНА: 2950p

Спутниковая антенна СУПРАЛ 1.2m

Описание
Размеры 1200 х 1340 мм
Материал рефлектора Алюминий
Фокусное расстояние 600 мм (f/d=0.5)
Коэффициент усиления 41.6 дБ
Масса антенны 10 кг

ЦЕНА: 4500p

Спутниковая антенна Triax TD64 — 0,64м (Дания)

Описание
Рабочий диапазон частот, ГГц: 10. 7-12.75
Максимальный размер рефлектора, мм: 640
Усиление на частоте 11 ГГц, dBi: 35,8
Ширина луча, градус: 3,1
Отклонение от угла возвышения, град: 26
Соотношение F/D: 0,6
Материал зеркала: сталь с гальваническим покрытием
Покрытие зеркала: Хроматирование, полиэстр- порошковое напыление с оплавлением
Рекомендуемый диаметр мачты, мм: 32-60
Вес антенны, кг: 2,7
Производство: Дания

ЦЕНА: 3000p

Спутниковая антенна Triax TD88 — 0,88м (Дания)

Описание
Рабочий диапазон частот, ГГц: 10. 7-12.75
Максимальный размер рефлектора, мм: 880
Усиление на частоте 11 ГГц, dBi: 38,8
Ширина луча, градус: 2,0
Отклонение от угла возвышения, град: 26
Соотношение F/D: 0,6
Материал зеркала: сталь с гальваническим покрытием
Покрытие зеркала: Хроматирование, полиэстр- порошковое напыление с оплавлением
Рекомендуемый диаметр мачты, мм: 32-60
Вес антенны, кг: 5
Производство: Дания

ЦЕНА: 3500p

Спутниковая антенна Triax TD110- 1,10м (Дания)

Описание
Рабочий диапазон частот, ГГц: 10. 7-12.75
Максимальный размер рефлектора, мм: 1100
Усиление на частоте 11 ГГц, dBi: 40,2
Ширина луча, градус: 1,8
Отклонение от угла возвышения, град: 26
Соотношение F/D: 0,6
Материал зеркала: сталь с гальваническим покрытием
Покрытие зеркала: Хроматирование, полиэстр- порошковое напыление с оплавлением
Рекомендуемый диаметр мачты, мм: 32-60
Вес антенны, кг: 10
Производство: Дания

ЦЕНА: 4500p

Спутниковая антенна GOLDEN INTERSTAR (BIG SAT) 0.

Описание
Материал: сталь
Высококачественное антикоррозийное покрытие
Тип зеркальной системы: offset
Тип подвески: азимутально-угловая
Диапазон частот: 10,7 — 12,75 ГГц
Диапазон установки угла места: 10° — 45°
Диапазон перемещения по азимуту: 0°-360°
Коэффициент усиления на частоте: 11,5ГГц/12,75ГГц 35,1dB/36dB
F/D: 0.64
Размер рефлектора: 590*630мм
Толщина зеркала: 0,5мм
Фокусное расстояние: 420мм
Диаметр кронштейна: до 50мм
Вес в сборе: 1. 41 кг

ЦЕНА: 1000p

Спутниковая антенна GOLDEN INTERSTAR (BIG SAT) 0.8М

Описание
Материал: сталь
Высококачественное антикоррозийное покрытие
Тип зеркальной системы: offset
Тип подвески: азимутально-угловая
Диапазон частот: 10,7 — 12,75 ГГц
Диапазон установки угла места: 10° — 45°
Диапазон перемещения по азимуту: 0°-360°
Коэффициент усиления на частоте: 11,5ГГц/12,75ГГц 37.65dB/38.55dB
Размер рефлектора: 795*845мм
Толщина зеркала: 0,7мм
Фокусное расстояние: 530мм
Диаметр кронштейна: до 60мм
Вес в сборе: 4. 2 кг

ЦЕНА: 1500p

Спутниковая антенна GOLDEN INTERSTAR (BIG SAT) 1.1М

Описание
Материал: сталь
Высококачественное антикоррозийное покрытие
Тип зеркальной системы: offset
Тип подвески: азимутально-угловая
Диапазон частот: 10,7 — 12,75 ГГц
Диапазон установки угла места: 10° — 45°
Диапазон перемещения по азимуту: 0°-360°
Коэффициент усиления на частоте: 11,5ГГц/12,75ГГц 40.8dB/41.7dB
Размер рефлектора: 1145*1193мм
Толщина зеркала: 0,8мм
Фокусное расстояние: 7710мм
Диаметр кронштейна: до 60мм

ЦЕНА: 4500p

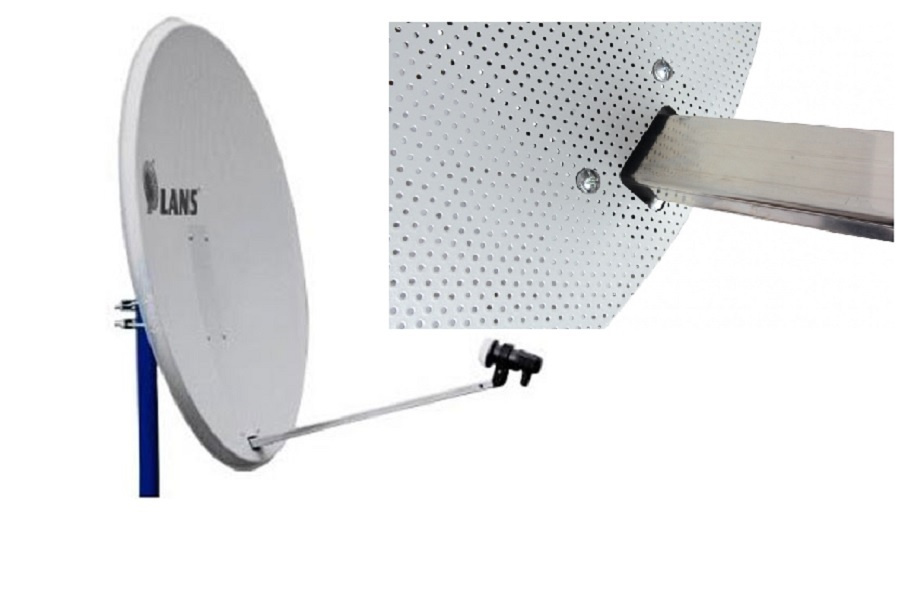

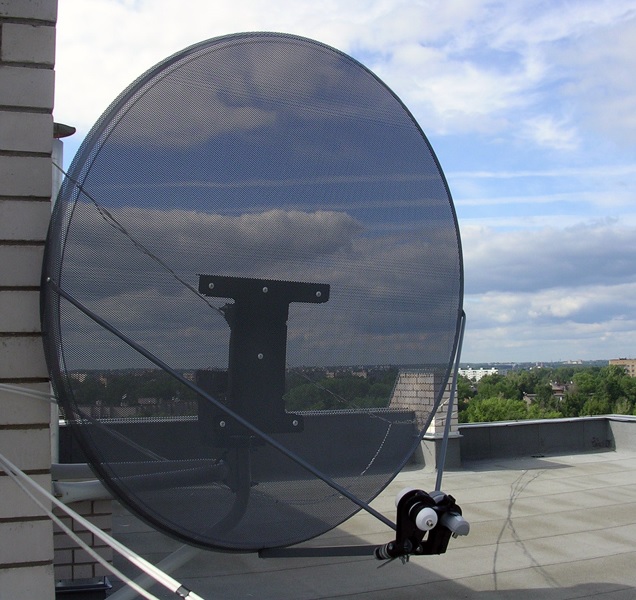

Спутниковая антенна LANS-60 |Перфорированная офсетная

Описание
Ширина: 580 мм
Высота: 640 мм
Глубина: 36 мм
Офсетный угол — 27 град
F/D=0. 66
Коэффициент усиления в диапазоне 10.70… 12.75 ГГц: 35.6 дБ
Уровень кроссполяризации: 25дБ
Количество панелей: 1
Материал: сталь
Покрытие: порошковое
Диаметр мачты: 45 мм

ЦЕНА: 3000p

Спутниковая антенна LANS-90 |Перфорированная офсетная

Описание
Ширина: 840 мм
Высота: 920 мм
Глубина: 70 мм
Офсетный угол — 22 град
F/D=0. 67
Коэффициент усиления в диапазоне 10.70… 12.75 ГГц: 38.5 дБ
Уровень кроссполяризации: 27дБ
Количество панелей: 1
Материал: сталь
Покрытие: порошковое
Диаметр мачты: 60 мм

ЦЕНА: 3500p

Спутниковая антенна LANS-120 |Перфорированная офсетная

Описание
Ширина: 1100 мм
Высота: 1200 мм
Глубина: 100 мм
Офсетный угол — 23 град
F/D=0. 66
Коэффициент усиления в диапазоне 10.70… 12.75 ГГц: 40.5 дБ
Уровень кроссполяризации: 28дБ
Количество панелей: 1
Материал: сталь
Покрытие: порошковое
Диаметр мачты: 60 мм

ЦЕНА: 4500p

Нахождение угла смещения антенны по высоте.

Выравнивание панели антенны

Как сделать инклинометр

Широта/долгота и углы наведения антенны

Использование компаса

Смотреть ТВ на ПК

Параболическая антенна с фокусным расстоянием

Спутниковая антенна

Смещенная на 22 градуса антенна

Регулировка вспомогательного рефлектора

Использование задних боковых стоек

Коррекция искажения антенны VSAT

Калькулятор усиления антенны и ширины луча

Определение: Когда передняя поверхность тарелки расположена вертикально, угол возвышения луча вверх по направлению к спутнику является углом смещения.

1. Расчет угла смещения параболической антенны со смещенной подачей по двум измерениям.

11 мая 2021 г.: Этот метод был предложен Рассом G4SAQ на основе источника в онлайн-книге Пола Уэйда, W1GHZ. Это простой метод расчета угла смещения параболической антенны со смещенной подачей, используя всего два измерения: вверх/вниз и поперек.

Этот метод применяется к блюдам со офсетной подачей, высота которых немного превышает ширину. Это относится к некоторым антеннам спутникового телевидения, предназначенным только для приема, а также ко многим приемо-передающим антеннам VSAT. Это делается для того, чтобы, когда они были выровнены по спутнику, спутник «видел» тарелку как идеальный круг. Представьте, что вы держите перед собой эллиптическое зеркало. Теперь наклоните эллиптическое зеркало от себя. Продолжайте, и в какой-то момент это будет выглядеть как круг.

Измерьте больший диаметр (A) и меньший диаметр (B) рефлектора.

Формула: Cos(угол смещения) = B / A

Обычно на калькуляторе сначала делят B на A, получается, а затем нажимают INV cos.


Используя два диаметра отражателя в уравнении

Типичные цифры для проверки на вашем калькуляторе:
Измерено: A=1,3 м B=1,2 ​​м
Разделить: B/A= 0,923
Затем сделайте INV cos 0,923 = 22,6 градуса.
Примечание INV cos может также отображаться как cos -1

Кредит для вышеописанного метода: W1GHZ и G4SAQ.


2. Предполагая, что вы знаете положение LNB

Приведенный ниже совет подойдет, если у вас уже есть правильное положение LNB относительно тарелки. Если вы не знаете положение LNB, перейдите к альтернативный подход в разделе 1 выше или разделе 3 ниже.

Приведенный ниже совет подойдет, если у вас уже есть LNB, правильно расположенный относительно тарелки. Если вы не знаете положение LNB, перейдите к альтернативный подход в разделе 2 ниже.



Для углов подъема луча меньше угла смещения передняя поверхность антенны должна быть наклонена вперед. Для углов места луча больше, чем угол смещения, передняя сторона тарелки должна быть наклонена назад.

Предоставлено посетителем этого веб-сайта…

Спасибо за очень полезный сайт.

Я только что установил дома свою первую тарелку для Astra 28.2E и обнаружил, что ваш калькулятор — это то, что мне нужно.

В комплект моего спутникового ресивера входила 58-сантиметровая эллиптическая антенна. у которого был очень плохой индикатор угла на возвышении, и я вообще не смог найти никакого сигнала! Угол смещения тарелки не был отмечены на нем или указаны в инструкции.

Решил измерить угол смещения светом.

Положив тарелку на спину, я поместил хромированный жетон (подошло бы маленькое косметическое зеркало) посередине тарелки. Я удалил LNB и провел лазерная указка в центре зажима, указывающая на метку. Затем я использовал линию отраженного луча, чтобы отметить кусок карты, который я прикрепил к блюдо с липкой лентой.

Используя необходимое значение высоты из вашего калькулятора и транспортир, я отметил на карте то, что будет вертикальной линией, и использовал жетон и немного хлопчатобумажной нити, чтобы сделать отвес против вертикальной линии на карте.

Поднявшись по лестнице, было легко установить высоту, и я сразу же нашел сигнал. Высота была на месте.

Без лазерной указки можно было найти линию прицеливания, глядя на отражение LNB в зеркале.

Я сделал набросок блюда, и вы можете добавить его на свой сайт для всех, у кого есть похожая проблема.

Или вы знаете более простой способ?

Поздравляю вас с Новым годом и Рождеством.


3. Альтернативный метод с использованием расчетов, когда положение LNB неизвестно (добавлен в апреле 2014 г.).

Здесь предполагается, что передний край тарелки плоская (проверьте тестом скрещенными нитями) измерьте диаметр тарелки в стороны и по вертикали. Используйте тугие лески вверх и вниз, а также поперек передней части тарелки (которые должны только касаться места, где они находятся). крест) и как можно точнее измерьте максимальную глубину тарелки. Максимальная глубина будет ниже вертикальной центральной линии, но не ниже точки пересечения струн.

Введите ниже вертикальный и боковой диаметр, а также максимальную глубину. Измеряйте с точностью до 1 мм или лучше. Не обращайте внимания на закругленные края или элементы обода и сосредоточьтесь на краях параболической изогнутой поверхности. Как только вы получите идею, попробуйте преднамеренно ввести значения измерений с погрешностью в 1 мм, чтобы увидеть влияние точности измерений на ваши результаты. Небольшие погрешности измерений оказывают существенное влияние на результаты, поэтому будьте осторожны. Используйте стальную линейку и микрометр глубины, если таковой имеется.

Таблица работает также для мм, сантиметров или дюймов. Просто используйте одни и те же единицы измерения.

Когда передний плоский край антенны расположен вертикально, угол возвышения луча вверх от горизонта является углом смещения возвышения.

Антенны могут использоваться в перевернутом виде для работы с очень малым углом места, например. наземные приложения.

Антенны можно поворачивать в любую ориентацию при условии, что луч остается направленным на спутник. Такое вращение нормально для антенн с полярной монтировкой. и включить регулировку угла линейной поляризации, вращая всю тарелку с помощью большой шкалы за бобышкой или во избежание дождя накапливается в тарелке, например.

Положение фазового центра облучателя относительно середины его апертуры зависит от конструкции и, возможно, от частоты. Скалярные облучатели с кольцами и длинные конические облучатели с узким углом конусности, как правило, имеют фазовый центр близко к центру отверстия круглого волновода или апертурного окна. Фазовый центр конических рупоров с широким углом раскрытия имеет тенденцию располагаться дальше внутри.

При желании вместо мм можно использовать дюймы. Введите размеры с десятичной точкой, например, 28,45 дюйма.

Расстояния ABCD, обычно используемые для антенн VSAT, относятся к:

A — расстояние от нижнего края антенны до нижнего края облучателя.
B — расстояние от нижнего края тарелки до верхнего края облучателя.
С — расстояние от верхнего края тарелки до нижнего края облучателя.
D — расстояние от верхнего края тарелки до верхнего края облучателя.

Помните, что точка фокусировки находится посередине между A и B и посередине между C и D, плюс расстояние между апертурой подачи и фазовый центр, , который может быть довольно далеко внутри рупора подачи.

► Страница создана 29 декабря 2009 г., изменена 2 марта 2022 г.

Все страницы этого веб-сайта satsig.net защищены авторским правом Satellite Signals Limited 2009, все права защищены.


Установка и наведение угла возвышения офсетной антенны.


Информационный индекс VSAT

Фокусное расстояние параболической антенны

Как сделать инклинометр

Как найти угол смещения антенны

Дискуссионный форум спутникового Интернета

Регулировка дополнительного отражателя

Коррекция искажения антенны VSAT

Выравнивание панели антенны

Калькулятор угла наведения спутниковой антенны

Используйте задние боковые стойки

Прием спутникового телевидения

Смещение 22 градуса означает, что луч выходит из тарелки под углом смещения 22 градуса. При подаче по нижнему краю это означает что луч выходит из тарелки под углом 22 градуса вверх. Итак, с подающим рычагом внизу, если передняя поверхность тарелки сам рефлектор вертикальный, угол подъема луча 22 град вверх. Для углов места менее 22 градусов передняя грань антенны должны быть наклонены вперед и вниз. Для углов места выше 22 градусов необходимо наклонить верхний край блюдо задом наперёд. Наклон назад на 68 градусов сделал бы угол возвышения равным 9.0 град., (22 + 68 = 90), луч направлен прямо вверх.

При очень малых углах возвышения нижний край тарелки и задний конец опорного рычага подачи могут соприкасаться с монтажной стойкой. В таких случаях необходимо установить тарелку вверх дном, чтобы рычаг подачи был вверху. Таким образом, вы можете установить нулевой угол возвышения, наклонив переднюю грань. тарелки на 22 градуса назад — что применимо, если вы хотите использовать тарелку для наземных целей. Если тарелка перевернута, а передняя грань самого отражателя тарелки вертикальна, угол места луча -22 град (т. е. вниз в землю). Наклон передней части тарелки назад на 30 градусов даст угол возвышения луча 8 градусов.

На рисунке показана антенна со смещением на 22 градуса.

Смещенная тарелка показана настроенной на угол подъема луча 63 градуса при наклоне тарелки назад на 41 градус. Этот угол 41 градус может быть установлен с помощью инклинометр или с помощью самодельного инклинометра с помощью карты, как показано ниже.

В качестве уклономера использовался кусок картона прямоугольной формы. Вы делаете отверстие для булавки в правом верхнем углу карты, а затем вставляете струна и небольшой груз (например, металлическая гайка), например отвес.

Аккуратно проведите линию, параллельную правому краю, через отверстие для булавки. Затем с помощью школьного транспортира откладываем угол скажем: 41 градус и отметьте это » 63 градуса возвышения »

Если вы хотите сделать шкалу угла места самостоятельно, вы можете отметить карту с шагом 5 градусов следующим образом:

Угол, измеренный транспортиром Угол возвышения с маркировкой
3
8
13
18
23
28
33
38
41
43
48
25
30
35
40
45
50
55
60
63
65
70

Если вы заглянете за нижний край тарелки и посмотрите вперед прямо над верхушкой облучателя, вы будете смотреть примерно прямо на спутник. Это линия нижней (черной) трассировки луча на изображении выше. Одна интересная идея состоит в том, чтобы держать тонкую полоску дерево поперек верхней части рога подачи и под настоящим нижним краем тарелки, где крепится опорный рычаг подачи. Если поставить инклинометр на это полоска дерева покажет вам примерный угол возвышения луча. Отрегулируйте крепление, пока угол возвышения не будет соответствовать требуемому. Вам может понадобиться 3 человека, два для удержания дерева и инклинометра и один для изменения угла места.

Обратите внимание, что тарелки бывают разных углов смещения. Некоторые тарелки имеют угол смещения ближе к 27 или 30 градусам. Здесь нет конкретный номер. Он варьируется в зависимости от производителя. Некоторые могут предпочесть, чтобы луч частично перекрывался верхней частью рупора облучателя. Это имеет незначительное влияние на усиление, рассеяние и т. д., но немного улучшает характеристики кросс-поляризации   Короткое фокусное расстояние (строго короткий F/D соотношение) офсетные антенны имеют плохую поляризационную изоляцию, если только не используются очень дорогие согласованные каналы. Такие согласованные каналы поставляются с модемы Hughes HX, и получающаяся в результате производительность перекрестной поляризации превосходит все обычные зачетные блюда с фронтальной подачей. Устройство согласования режимов имело 3 прорези внутри жирового комка на горловине подачи, рядом с рычагом подачи. Лента горловина отмечена цифрой 505, которая всегда должна находиться прямо от рычага подачи.

► Страница создана 21 января 2005 г., последние изменения внесены 29 апреля 2022 г.

Все страницы этого веб-сайта satsig.net защищены авторским правом SSL © 2005, все права защищены.


Разница между офсетной и параболической антенной с основным фокусом

Автор: Лемми Морган. Опубликовано: в . 10 комментариев

Последний раз этот пост обновлялся 15 декабря 2018 г. в 10:13

Установщики спутникового телевидения могут легко отличить тарелку Prime focus от офсетной. Кроме того, они могут даже правильно предсказать, к какому спутнику обращена определенная тарелка, просто взглянув на нее. К сожалению, то же самое не относится к большинству любителей FTA TV. Теперь цель этой статьи — помочь определить разницу между параболической антенной со смещением и основным фокусом. Я умоляю вас сесть, пока вы читаете вместе со мной

Для лучшего понимания предмета я предоставил яркие изображения, которые точно представляют оба типа блюд.

Что такое определение офсетной параболической антенны/антенны?

Согласно Википедии, параболическая антенна со смещением или внеосевая параболическая антенна или тарелка Ku-диапазона  – это тип параболической антенны. Причина, по которой мы называем это офсетной тарелкой, потому что облучатель антенны смещен в сторону отражателя, в отличие от обычной параболической антенны с «передним облучателем», где облучатель подвешен перед тарелкой на ее оси. Как и в параболической тарелке с фронтальной подачей, подача находится в фокусе отражателя. Таким образом, фокус находится в стороне.

Кроме того, с другой стороны, офсетная тарелка, как следует из названия, отражает сигналы в смещенном положении, обычно около 20 градусов. Отражающую область можно рассматривать как параболу. Кроме того, задняя часть LNB на офсетной тарелке обычно указывает на ложное местоположение (а не на спутник, на который направлена ​​тарелка). Держатель LNBf и LNB офсетной антенны никоим образом не блокирует волны, принимаемые антенной, в отличие от кронштейнов LNB и LNB антенны Prime focus.

Тарелка с основным фокусом представляет собой отражатель, в котором принимаемые волны концентрируются в центральной точке перед тарелкой. Главный фокус обычно находится в той же плоскости, что и самая центральная точка самого рефлектора. Его также можно рассматривать как вогнутый отражатель, как пытается объяснить изображение выше.

В целом, тарелки с основным фокусом — это тарелки, поддерживающие LNB непосредственно в центре тарелки. Это обычно используется на тарелках диапазона C.

Особо актуальные статьи:

Prime Focus Focus Focus/Antenna Schematic Images

Разница между смещением и Prime-Focus: Affset Shematic

95995995NA
9959902NA .

Теперь, когда у нас уже есть представление о том, что такое офсетная или прайм-фокусная тарелка, теперь нужно определить различия между ними. Чтобы помочь нам в этом, взгляните на основные моменты ниже.

  1. Начнем с того, что офсетные тарелки обычно небольшого размера и используются для приема волн Ku-диапазона.
  2. Частота диапазона Ku отличается от частоты C-диапазона. Только тарелка с основным фокусом может использовать частоту C-диапазона. В качестве альтернативы, офсетная антенна использует частоту KU Band, но не обе одновременно. Тем не менее, вы можете комбинировать LNB Ku-диапазона и C-диапазона, чтобы получить частоты Ku-диапазона и C-диапазона на тарелке с основным фокусом
  3. .
  4. Большинство провайдеров платного/прямого телевидения будут использовать офсетную антенну, потому что это обычно удешевляет оборудование на стороне потребителей. Например, небольшая офсетная тарелка диаметром 65 см обычно стоит около 1500 евро в Нигерии.
  5. Еще одно отличие, которое является преимуществом тарелки с основным фокусом, заключается в том, что высота спутника может быть считана непосредственно с тарелки с помощью инклинометра.
  6. Нет ничего лучше перфорированной офсетной тарелки, как в случае сетчатых отражателей Prime focus.
  7. Офсетные тарелки имеют то преимущество, что они дешевле, легче и могут быть установлены практически в любом месте.
  8. Тарелка с основным фокусом используется для приема сигналов C-диапазона и обычно имеет большие размеры.
  9. Наименьший размер тарелки C-диапазона / основного фокуса составляет около 1,2 метра (120 см) в ширину, а смещение может составлять всего 40 см.
  10. LNB на тарелке с основным фокусом немного блокирует входящий сигнал со спутника.
  11. Тарелка с основным фокусом может быть как с полярным, так и с наземным креплением. Вы не можете повесить его на стену. Вылет можно монтировать на столб и на стену.
  12. Кроме того, отражатели с основным фокусом обычно большие и тяжелые, и для их установки требуется много места. Из-за большого размера тарелки с основным фокусом обычно подвержены влиянию ветра, поэтому некоторые тарелки, подобные той, что на изображении выше, сделаны из перфорированного металла или сетки.
  13. Еще одно отличие заключается в том, что вы не можете принимать волны Ku-диапазона с такой сетчатой ​​тарелкой. Это связано с тем, что волны Ku-диапазона с их более высокими частотами и более короткими длинами волн просто проникают в большие отверстия и совсем не отражаются. Другими словами, если вы хотите, чтобы на тарелку с основным фокусом показывались сигналы как диапазона С, так и диапазона Ku, вам нужно сделать антенну из стекловолокна или стали.

Интересные подсказки и факты о офсетной тарелке и тарелке Prime Focus

  • По очевидной причине офсетная тарелка/тарелка Ku-диапазона является более популярной из двух.
  • По номенклатуре офсетная тарелка также может называться тарелкой Ku-диапазона или внеосевой тарелкой
  • Другое название тарелки с основным фокусом — тарелка C-диапазона. Хотя некоторые называют его БАДом)
  • Материалы, использованные при изготовлении тарелки основного фокуса, могут повлиять на качество приема сигнала. Стальная тарелка или тарелка из волокна являются лучшими с точки зрения сигнала.
  • Интересно, что офсетная антенна размером всего 90 см может использовать несколько LNB для приема сигналов от нескольких спутников. Одна из моих картинок выше уже иллюстрировала это.
  • Точно так же вы можете комбинировать LNB диапазона C и LNB диапазона Ku на тарелке с основным фокусом. Это возможно, если блюдо не сделано из сетки.
  • Если вы хотите транслировать бесплатные каналы, выберите тарелку с основным фокусом, потому что она способна принимать больше каналов одновременно.
  • Материалы некоторых тарелок с основным фокусом (например, сетка или волокно) имеют тенденцию к деградации быстрее, чем легкий материал офсетной.
  • , если вы замените LNB C-диапазона специальным типом Ku-диапазона, предназначенным для тарелок с основным фокусом, вы сможете принимать сигналы Ku-диапазона.
  • Офсетные антенны чаще используются в диапазоне Ku. Переключатель расположен на плече ниже центрального положения тарелки. Это означает, что если тарелка смотрит на возвышение 60 градусов. То есть сама тарелка будет направлена ​​под гораздо меньшим углом, чем 60 градусов, но смещение LNB будет смотреть на 60 градусов.

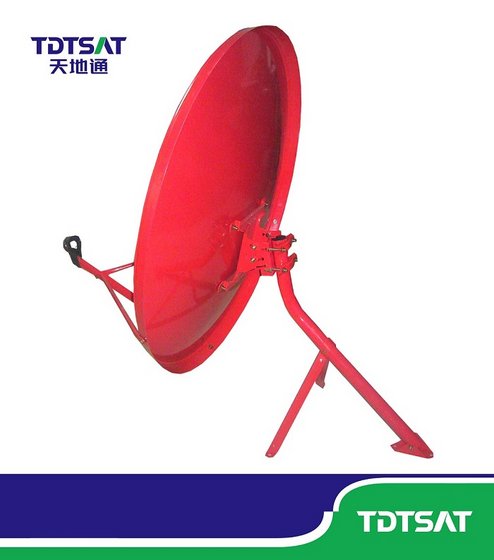

90СМ / 36ДЮЙМОВАЯ СМЕЩЕННАЯ СПУТНИКОВАЯ ТАРИБА

(пока отзывов нет) Написать рецензию

GEOSATpro
GEOSATPRO — 90 СМ / 36 ДЮЙМОВ СМЕЩЕННАЯ СПУТНИКОВАЯ ТАРИБА

В настоящее время: 149,00 долларов США

Наличие:
В наличии

Обзор продукта

Лучшее блюдо на рынке стало еще лучше! Уже считающееся среди дилеров и любителей одним из лучших тарелок диаметром 90 см, новое и улучшенное оборудование выводит эту выдающуюся тарелку на новый уровень надежности и производительности.

Антенна GEOSATpro 90 см обеспечивает высокое качество работы по низкой конкурентоспособной цене.

Запатентованные закругленные края рефлектора обеспечивают поддержку, необходимую для сохранения идеальной параболы. Рычаг LNBF прикреплен к вертикальному кронштейну и усилен двумя опорными рычагами, создавая самую прочную опорную конструкцию штатива LNBF среди всех доступных потребительских тарелок. Этот эксклюзивный дизайн обеспечивает невероятно надежную поддержку даже самых больших LNBF.



GEOSATpro 90cm имеет несколько эксклюзивных функций, которых нет ни в одной другой спутниковой антенне, и обеспечивает самый прочный зажим мачты любой конструкции.

  • Шесть захватов впиваются в мачту при затягивании и предотвращают скольжение или вращение тарелки.
  • Три отверстия для зажимных болтов обеспечивают максимальную силу зажима при использовании в регионах с сильным ветром.
  • Четыре ребра равномерно распределяют прижимное усилие, чтобы предотвратить сдавливание мачты или стойки.
  • Регулируемый угол наклона тарелки позволяет наводить антенну под углом от 0 до 90 градусов.
  • Фурнитура закалена по стандарту SAE с зубчатыми стопорными гайками.
  • Ножки штатива
  • устанавливаются в любой точке мачты с помощью регулируемого зажима, чтобы обеспечить надежную опору мачты практически под любым углом и в любом положении.
  • Оцинкованная сталь
  • обеспечивает долгие годы надежной работы в самых суровых условиях.
  • Толщина отражателя
  • составляет более 0,7 мм, а точность поверхности составляет +/- 0,01 градуса.
  • Привлекательное и прочное финишное покрытие из текстурированного полиэстера угольного цвета устойчиво к непогоде и будет отлично выглядеть долгие-многие годы!



GEOSATpro 90-сантиметровая эксклюзивная универсальная стойка для штатива «легкий уровень» на стену/крышу упрощает установку тарелки. Больше никаких проблем со смещенными от центра подножками, выбрасывающими мачту из-под отвеса. Уникальное крепление стойки с прорезями к пластине нижнего колонтитула позволяет выравнивать стойку на 360 градусов, в отличие от других конструкций, которые допускают регулировку только спереди назад. Не нужно носить с собой уровень при установке. Входящий в комплект пузырьковый спиртовой уровень помещается в верхнюю часть мачты для быстрой проверки вертикальности и ровности стойки. Ножки штатива можно установить в любой точке мачты и под любым углом, чтобы обеспечить прочную и надежную установку даже при сильном ветре. Аппаратное обеспечение GEOSATpro разработано, чтобы быть просто лучшим!


Технические характеристики
Эффективная апертура 90 см / 36 дюймов
Диаметр 93,5 см x 85 см
Масса в сборе 12 фунтов.
Толщина отражателя 0,8 мм
Ф/Д . 6
Угол смещения 24,62 градуса
Точность поверхности .+/- 0,01 град.»
Диапазон высот 0 — 90 град.
Отделка Текстурированное порошковое покрытие из полиэстера Цвет: Темно-серый
Тип крепления Универсальный — крыша или стена с регулируемыми ножками штатива, 27-дюймовая J-образная стойка
с двумя концами для регулировки высоты или досягаемости. Регулировка уровня на 360 градусов.
Опора подачи

Универсальный зажим 40 мм / 23 мм

Диапазон частот 10,95–12,75 ГГц
Усиление на частоте 12,5 ГГц 39,6 дБи
Диафрагменная эффективность 75 %
Ширина луча -3 дБ при 1,8 градуса
Ветровая нагрузка Рабочая скорость 65 миль в час
Выживание 125 миль в час
Атмосфера 10 лет


Скачать схему сборки


Отзывы

(пока отзывов нет) Написать рецензию

Смещенная спутниковая антенна Цена – Купить Дешевые Смещенная спутниковая антенна по низкой цене на Made-in-China.

com

1388

штук найдено для офсетной спутниковой антенны. Сравнив цены

офсетной спутниковой антенны

, вы можете купить качественную офсетную спутниковую тарелку по заводской цене / низкой цене в Китае.

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Ку Программа

Тип: Наружная спутниковая антенна

60 см со смещением: 60 х 65 см

Qingtian Yoohon Technology Co., Ltd.

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 60 х 65 см

Qingtian Yoohon Technology Co. , Ltd.

Тип: Смотреть телевизор

Функция: Оборудование для передачи сигналов

Сертификация: СЕ, ИСО

Состояние: Новый

Размер: 180см

Упаковка: в картонной упаковке

Qingtian Yoohon Technology Co., Ltd.

Применение: TV

Рабочая длина волны: Короткая волна

Материал: Стальная пластина

Направленность: Направленная антенна

Базовая антенна: Антенна с высоким коэффициентом усиления

Характер работы: Приемная антенна

Qingtian Yoohon Technology Co. , Ltd.

Тип: Плоский

Функция: Смотреть телевизор

Сертификация: CE

Состояние: Новый

Ключевые слова: Антенна спутниковой антенны

Диапазон волн: Группа C

Qingtian Yoohon Technology Co., Ltd.

Тип: Интерфейсное телевизионное оборудование

Функция: Устройство передачи сигналов, Оборудование передачи сигналов, Устройство приема сигналов

Сертификация: CE, ISO, SGS

Состояние: Новый

Тип ремешка: Диапазон Ku

Смещение: Да

Qingtian Yoohon Technology Co. , Ltd.

Применение: Жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Наружная спутниковая антенна

60 см со смещением: 60 х 65 см

Qingtian Yoohon Technology Co., Ltd.

Применение: Жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 60 х 65 см

Qingtian Yoohon Technology Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Ку Программа

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленное, Коммерческое, Жилое / Общего Назначения

Индивидуальные: Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Открытый

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленное, Коммерческое, Жилое / Общего Назначения

Индивидуальные: Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: ТВ, домашний кинотеатр, ноутбук

Волновой диапазон: Программа Ku

Тип: Открытый

Размер: 45х490,5 см

Гонконг Yatuo Technology Co., Limited

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: ТВ, домашний кинотеатр, ноутбук

Волновой диапазон: Программа Ku

Тип: открытый

Размер: 120X132см

Гонконг Yatuo Technology Co. , Limited

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: ТВ, домашний кинотеатр, ноутбук

Волновой диапазон: Ку Программа

Тип: Открытый

Размер: 120X132см

Гонконг Yatuo Technology Co., Limited

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленное, Коммерческое, Жилое / Общего Назначения

Индивидуальные: Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Открытый

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленное, Коммерческое, Жилое / Общего Назначения

Индивидуальные: Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Открытый

Материал: ФРП

Dongguan Dongshi New Material Develop Co., Ltd.

Применение: Промышленные, коммерческие, жилые / общего назначения

Индивидуальные

Использование: Ручной, ТВ, автомобильный, домашний кинотеатр, ноутбук, связь

Диапазон волн: Программа C Wave Range

Тип: Наружный

Материал: ФРП

Dongguan Dongshi New Material Develop Co. , Ltd.

Применение: Жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 90см х 99см

Qingtian Yoohon Technology Co., Ltd.

Применение: Жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 90см х 99см

Qingtian Yoohon Technology Co. , Ltd.

Применение: Жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 75 х 82,5 см

Qingtian Yoohon Technology Co., Ltd.

Использование: Телевизионная антенна

Применение: открытый

Рабочая длина волны: Микроволновая печь

Материал: Стальной лист/оцинкованная сталь

Направленная антенна

Базовая антенна: Антенна с высоким коэффициентом усиления

ZHENGZHOU LEHENG ELECTRONIC TECHNOLOGY CO. , LIMITED

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Размер: 75 см х 82,5 см

Qingtian Yoohon Technology Co., Ltd.

Использование: Телевизионная антенна

Применение: Базовая антенна

Рабочая длина волны: Микроволновая печь

Материал: Стальная пластина

Направленность: Направленная антенна

Базовая антенна: Направленная антенна

Qingtian Yoohon Technology Co. , Ltd.

Тип: Интерфейсное телевизионное оборудование

Функция: Устройство передачи сигналов, Оборудование передачи сигналов, Устройство приема сигналов

Сертификация: CE, ISO, SGS

Состояние: Новый

Тип ремешка: Ку-диапазон

Смещение: Да

Qingtian Yoohon Technology Co., Ltd.

Применение: Жилой / Универсальный, Потребительский

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Сертификация: Се

Qingtian Yoohon Technology Co. , Ltd.

Применение: Промышленное, Коммерческое, Жилое / Общего Назначения

Индивидуальные: Индивидуальные

Использование: ТВ, домашний кинотеатр

Диапазон волн: Программа Ku

Тип: Наружная

Упаковка: Гофрированный картон, поддоны

Чжэцзян Shenlong International Co., Ltd.

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Сертификация: СГС

Qingtian Yoohon Technology Co. , Ltd.

Сертификация: ISO, CE

Состояние: Новый

Функция: Смотреть телевизор

Тип: ТВ-оборудование

Ключевые слова: Спутниковая антенна

Размер: 150см х 165см

Qingtian Yoohon Technology Co., Ltd.

Применение: Коммерческий, Жилой / Универсальный, Потребительский

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Цифровой

Стенд: Настенное и/или напольное крепление

Qingtian Yoohon Technology Co. , Ltd.

Сертификация: ISO, CE

Состояние: Новый

Тип: Телевизионное оборудование

Название продукта: Смещенная спутниковая параболическая антенна Ku-диапазона 60 см

Цвет: Серый

OEM: Принять

Qingtian Yoohon Technology Co., Ltd.

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ку

Тип: Открытый

Ключевые слова: Параболические антенны

Qingtian Yoohon Technology Co. , Ltd.

Тип: Смотреть телевизор

Функция: Оборудование для передачи сигналов

Состояние: Новый

60 см смещенная антенна спутниковой антенны: 60 х 65 см

Упаковка: в картонной упаковке

Стандарт: CE и UL

Qingtian Yoohon Technology Co., Ltd.

Применение: Коммерческий, жилой / общего назначения

Индивидуальные

Использование: ТВ

Диапазон волн: Программа Ku

Тип: Открытый

Название продукта: Смещенная спутниковая параболическая антенна 75 см

Qingtian Yoohon Technology Co. , Ltd.

Тип: Оборудование кабельного телевидения

Функция: Устройство передачи сигнала

Сертификация: CE, ISO

Состояние: Новый

Размер: 1,5 м

Материал: Сталь

Qingtian Yoohon Technology Co., Ltd.

Использование: Телевизионная антенна

Применение: открытый

Рабочая длина волны: Ку-диапазон

Материал: Стальная пластина

Направленность: Направленная антенна

КСВН: >2

Qingtian Yoohon Technology Co. , Ltd.

Параболическая сеть DirecTV 10 дюймов 14 дюймов со смещением ка ку TX/RX L диапазон 16 дюймов 18 дюймов 20 дюймов 24 дюйма 30 дюймов 36 дюймов спутниковая антенна

Спутниковая антенна — АНТЕННА 954-941-8883

домашняя страница

Маленькая тарелка — 10″ дюйм, 14 дюймов, 16 дюймов, 18 дюймов дюйм, 20 дюймов, 24 дюйма, 30 дюймов, 36 дюймов, DirecTV, Сеть тарелок, ЗСТ, Разное блюдо. Нажмите Здесь.

10 дюймов Блюдо

43Е Данные Лист , 46см Данные Лист , 48 см Данные Лист , 50Е Данные Лист

29,99 $ — 18-дюймовая тарелка без LNBF 39,99 $ — 18″ Блюдо одиночное LNBF 69,99 $ — 18″ Блюдо Двойной LNBF



16 дюймов Блюдо

43Е Данные Лист , 46см Данные Лист , 48 см Данные Лист , 50Е Данные Лист

29,99 $ — 18-дюймовая тарелка без LNBF 39,99 $ — 18″ Блюдо одиночное LNBF 69,99 $ — 18″ Блюдо Двойной LNBF





18 дюймов Блюдо

43Е Данные Лист , 46см Данные Лист , 48 см Данные Лист , 50E Данные Лист

29,99 $ — 18-дюймовая тарелка без LNBF 39,99 $ — 18″ Блюдо одиночное LNBF 69,99 $ — 18″ Блюдо Двойной LNBF

24 дюйма, дюйм Блюдо

60 см Данные Лист , 60 см Данные Лист , 66E Данные Лист , 70E Данные Лист

65,99 $ — 24-дюймовая тарелка Без LNBF 76,99 $ — 24-дюймовая тарелка с одним LNBF 99,99 $ — 24-дюймовая тарелка Dual LNBF

30 дюймов, дюйм Блюдо

75E Данные Лист , 75Е Данные Лист , 75см Данные Лист , 80см Данные Лист , 84Е Данные Лист

89,99 $ — тарелка 30 дюймов без LNBF 109,99 $ — 30-дюймовая тарелка с одним LNBF 139,99 $ — 30-дюймовая тарелка Dual LNBF

36 дюймов Блюдо

90 см Данные Лист , 90 см Данные Лист , 90 см Данные Лист

129,99 $ — тарелка 36 дюймов без LNBF 139,99 $ — 36-дюймовая тарелка с одним LNBF 179,99 $ — 36-дюймовая тарелка с двумя LNBF



ДирекТВ Обновления тарелок

Тарелка HDTV DirecTV Phase III

Трехместный номер DTV 89,99 $

Трехрежимная тарелка для HD приложений


18,1″20,4″ тарелка из оцинкованной стали для DIRECTV Мультиспутниковые приложения
Направление луча: 101 Вт, 110 Вт, 119 Вт

Вес: 5,6 кг (тип. ), включая аксессуары и упаковку
Одобрено DIRECT

Тонкий корпус DIRECTV HDTV

AU9 / AU9-S

AU9-S $139,99

Это новое блюдо от DIRECTV с три LNB для приема 101, 110, 119спутники. Кроме того, вы смогут принимать новые спутники Ka на 99 и 103 для локальное HD-программирование.

Ka / Ku 5 LNB Тонкая линия Тарелка HDTV

ДирекТВ блюдо самое последнее и лучшее. Это то, что вы хотите !!!!!! Немного больше, чем тройка DirecTV. ( 101, 110, 119, 99 и 103 )

ДирекТВ Интернэшнл Блюдо

ДТВ с 95west

Включает: 36-дюймовую тарелку, Мачта, оборудование, 2 LNBF для приема спутников 95 Вт и 101 Вт и Руководство по установке. Для международного программирования DTV Core и Местные каналы в выбранных областях.







AU9OS   Старые и Больше

Это новое блюдо от DIRECTV с три LNB для приема спутников 101, 110, 119. Кроме того, вы смогут принимать новые спутники Ka на 99 и 103 для локальное HD-программирование. 25,5″ (В) x 29,5″ (Ш)



$189,99   лучше для дождь.



Обновления спутниковой антенны

Блюдо 500

89,99 $

БЛЮДО В настоящее время сеть предлагает более 375 каналов, а с запуском Спутник EchoStar VI летом 2000 года, сеть DISH добавляет много больше каналов, чтобы стать первым телевизионным провайдером в стране, предлагающим 500 каналов с использованием одной параболической антенны, направленной на 110 градусов на запад Долгота и 119градусов W. L. См. Dish Network Qwad LNBF. DISH 500 позволяет клиентам получать программы с двух орбитальных локации; 119 и 110 с использованием параболической антенны 500.

Тарелка 500 плюс

129,99 $

БЛЮДО 500+ позволяет клиенты будут получать программы с трех орбитальных позиций; 118,7, 119и 110 с использованием параболической антенны размером, аналогичного SuperDISH

.









Супер БЛЮДО

СуперБлюдо 121   189,99 $ СуперБлюдо 105   189,98 $

Это спутник SuperDish тарелки, используемые Dish Network для приема сигнала с 3 орбитальных точек (119,110,105) или (110,119,121).

(для обычной сети Dish программы, HDTV и некоторые местные каналы).

Тарелка 1000

129,99 $

Антенна Dish 1000 дает вам преимущество в получении большего количества программ (например, HD) с использованием решение для одного блюда. Антенна Dish 1000 имеет возможность принимать сигналы с трех орбитальных позиций: 110 119и 129 для все каналы VOOM HD и местные каналы в выбранных городах.





Блюдо 1000plus

169,99 $

Тарелка Сеть Тарелка 1000 плюс для приема сигнала с 4 орбитальных точек (110 118,7 119 129). $ 169,98 это путь.



Блюдо 500

89,99 $

БЛЮДО В настоящее время сеть предлагает более 375 каналов, а с запуском Спутник EchoStar VI летом 2000 года, сеть DISH добавляет много больше каналов, чтобы стать первым телевизионным провайдером в стране, предлагающим 500 каналов с использованием одной параболической антенны, направленной на 110 градусов на запад Долгота и 119градусов W.L. См. Dish Network Qwad LNBF. DISH 500 позволяет клиентам получать программы с двух орбитальных локации; 119 и 110 с использованием параболической антенны 500.

Блюдо Prodelin



60см PRODELIN Антенна

129,00 $

Серия 1600 данных Лист

Размер антенны 60 см (23 дюймов) Рабочая частота (ГГц) 10,95–12,75 Усиление в средней полосе (+ 0,2 дБ) 36,1 дБи 3 дБ Ширина луча 2,8 Шумовая температура антенны 20 Угол места 49 K 30 высота 48 K Прямоугольный интерфейс облучателя WR 75 Первый боковой лепесток (типичное значение) -23 дБ Изоляция кросс-поляризации >30 дБ (по оси) КСВН 1,3:1 Макс. Материал рефлектора Антенна, армированная стекловолокном Оптика Prime Focus, монтаж со смещением подачи, высота над азимутальной трубой мачты Размер 1,5 дюйма, труба SCH 40 (1,90″)

60см R/O смещение Ku-диапазона, серия 1600



Антенна PRODELIN 67 см

189,00 $

67см Данные Лист

67 см Rx/Tx Ka-диапазона, серия 3670 ( 1,90 В.Д.) 4,83 см. (1,90 В.Д.) 4,83 см. (2,38 наружный диаметр) 6,05 см. Высота Диапазон настройки от 5 до 90 Непрерывная Точная настройка Круговая Диапазон регулировки высоты (только серия 1130) от 12 до 90 Непрерывно Точная регулировка Диапазон регулировки азимута 360 Непрерывный

Антенна с прямой связью (смещенная)
Рефлектор из формованного алюминия
  Комплект цинковых болтов
  Ручной азимут, угол места, поляризация
  Руководство по установке

Антенна PRODELIN 76 см

169,00 $

76см Данные Лист

Антенна с прямой связью (смещенная)
  Принимает сигнал Ku-диапазона
Отражатель из формованного алюминия
  Пакет цинковых болтов в сборе
  Ручной азимут, угол места, поляризация
  Комплект фундамента — стойка для настенного монтажа
  Руководство по установке

76см R/O C и Ku-диапазон, серия
1761



84 см и 89 см PRODELIN

189,00 $

84 см, 89см Данные Лист

Антенна с прямой связью (смещенная)
  Принимает сигнал Ku-диапазона
Отражатель из формованного алюминия
 комплект цинковых болтов в сборе
 ручной азимут, угол места, поляризация
 комплект фундамента — стойка для настенного монтажа
 руководство по установке

  84 см 89 см R/O Ku-диапазон, серия
1840



Эндрю Мастер канала



75см Эндрю Канал Ведущая антенна типа 750

169,99 $ 30 дюймов, 75 см, только запись Технический паспорт тип 750 269,99 $ 30 дюймов, 75 см Дата записи/передачи Тип листа 755RX



84см Эндрю Канал Ведущая антенна типа 10500

234,99 $ 84 см эллиптический приемный Только Данные Лист 269,99 $ Эллиптический тренажер 84 см Прием/передача Данные Лист



90см Эндрю Канал Мастер Тип 900

249,99 $ 90 см Только для получения Данные Лист Тип 900







(Lager Dish 500 или DirecTV Triple)





Андреевский канал Мастер

Мастер усиления

  Блюдо Rainfade. Укажите Блюдо 500 или DIRECTV Тройная конфигурация

$238,00    Выигрыш Master Rain Fade — антенна с высоким коэффициентом усиления

90 см Данные Лист , 90см Данные Лист , 90см Данные Лист



ПАТРИОТ



Патриот .46 метр Параболическая антенна

99,99 $
  Тип крепления Универсальное крепление 45
Тип регулировки AZ/EL
Материал оцинкованная сталь
Отделка полиэфирным порошковым покрытием
Цвет Серый
Высота 20~75
Азимут 0~360
Диаметр полюса Допустимый 42 мм



Патриот . 76 метровая тарельчатая антенна

159,99 $

Тип крепления Универсальный Крепление 45
Тип регулировки AZ/EL
Материал Оцинкованная сталь
Отделка Полиэфирное порошковое покрытие
Цвет Серый
Высота 20~75
Азимут 0~360
Допустимый диаметр стойки 42 мм

Патриот .85 метр

189,99 $

Тип крепления Универсальный Крепление 45
Тип регулировки AZ/EL
Материал Оцинкованная сталь
Отделка Полиэфирное порошковое покрытие
Цвет Серый
Высота 20~75
Азимут 0~360
Допустимый диаметр полюса 42 мм





Патриот . 90 метр Параболическая антенна

234,00 $

Тип крепления Универсальный Крепление 45
Тип регулировки AZ/EL
Материал Оцинкованная сталь
Отделка Полиэфирное порошковое покрытие
Цвет Серый
Высота 20~75
Азимут 0~360
Допустимый диаметр стойки 42 мм



АНДЕРСОН

Антенна Андерсона

89,99 $

60см Данные Лист

Антенна с прямой связью (смещенная)
  Принимает сигнал Ku-диапазона
Отражатель из формованного алюминия
  Пакет цинковых болтов в сборе
  Ручной азимут, угол места, поляризация
  Фундаментный комплект — стойка для настенного монтажа
  Руководство по установке



Антенна Андерсона

109,99 $

67см Данные Лист

67 см Rx/Tx Ka-диапазона, серия 3670

Антенна прямого действия (смещенная)
  Принимает сигнал Ku-диапазона
Отражатель из формованного алюминия
  Пакет цинковых болтов в сборе
  Ручной азимут, угол места, поляризация
  Фундаментный комплект — стойка для настенного монтажа
  Руководство по установке



Антенна Андерсона

169,00 $

76см Данные Лист

  • Точное среднеквадратичное значение (0,018″).
  • Без разделения и погоды растрескивание.
  • Отсутствие искажений при длительном ультрафиолетовые лучи.
  • Высокий коэффициент усиления КПД 70-75%.
  • Простая установка и дизайн.
  • Конструкция со смещением 22,3 градуса решает проблемы со снегом.
  • Гидроформованный алюминий строительство.
  • Прочное крепление AZ-EL с тонкой тюнинг.
  • УСТАНОВКА за 30 минут или меньше!
  • Чрезвычайно стабильное наведение точность.
  • Соответствует и/или превосходит FCC Tx/Rx 2 Требование к интервалу градусов.





Антенна Андерсона

209,00 $

84см Данные Лист

  • Точное среднеквадратичное значение (0,018″).
  • Без разделения и погоды растрескивание.
  • Отсутствие искажений при длительном ультрафиолетовые лучи.
  • Высокий коэффициент усиления КПД 70-75%.
  • Простая установка и дизайн.
  • Конструкция со смещением 22,3 градуса решает проблемы со снегом.
  • Гидроформованный алюминий строительство.
  • Прочное крепление AZ-EL с тонкой тюнинг.
  • УСТАНОВКА за 30 минут или меньше!
  • Чрезвычайно стабильное наведение точность.
  • Соответствует и/или превосходит FCC Tx/Rx 2 Требование к интервалу градусов.









Фортек Стар 65см

49,00 $

Офсетная параболическая антенна диапазона KU, 65 см
Угол смещения 24,62
Тип крепления на земле, на столбе и на стене
Покрытие порошковой полиэфирной краской
Масса нетто 7,0 кг
Допустимый диаметр стойки 32–48 мм / 60 мм





Фортек Стар 90см

79,00 $

Офсетная параболическая антенна диапазона KU, 90 см
Угол смещения 24,62
KU — коэффициент усиления при 12,5 ГГц 39,34 дБ
Фокусное расстояние 510 мм
Материал гальванизированная сталь
Тип крепления на земле, на столбе и на стене
Масса нетто 9,3 кг
Допустимый диаметр стойки 38–65 мм

3



УВЕРЕННЫЙ



18-дюймовый универсальный — Антенна

59,99 $

Офсетная зеркальная антенна диапазона KU
Угол смещения 24,62
KU — коэффициент усиления при 12,5 ГГц 39,34 дБ
Фокусное расстояние 510 мм
Материал гальванизированная сталь
Тип крепления на земле, на столбе и на стене
Масса нетто 9,3 кг
Допустимый диаметр стойки 38–65 мм

3







24-дюймовый универсальный — Антенна

89,99 $

Офсетная зеркальная антенна диапазона KU
Угол смещения 24,62
KU — коэффициент усиления при 12,5 ГГц 39,34 дБ
Фокусное расстояние 510 мм
Материал гальванизированная сталь
Тип крепления на земле, на столбе и на стене
Масса нетто 9,3 кг
Допустимый диаметр стойки 38–65 мм

3





30-дюймовый универсальный — Антенна

109,00 $

Офсетная зеркальная антенна диапазона KU
Угол смещения 24,62
KU — коэффициент усиления при 12,5 ГГц 39,34 дБ
Фокусное расстояние 510 мм
Материал гальванизированная сталь
Тип крепления на земле, на столбе и на стене
Масса нетто 9,3 кг
Допустимый диаметр стойки 38–65 мм

3





34-дюймовый универсальный — Антенна

129,99 $

Смещенная параболическая антенна диапазона KU
Угол смещения 24,62
KU — коэффициент усиления при частоте 12,5 ГГц 39,34 дБ
Фокусное расстояние 510 мм
Материал оцинкованная сталь
Тип крепления на земле, на столбе и на стене
Масса нетто 9,3 кг
Допустимый диаметр стойки 38–65 мм

 Разное Блюдо

SS 60см Черный Сетчатая тарелка Антенна

134,00 $

нерж. сталь Блюдо из черной сетки 60 см. 24 дюйма









62см Черный Сетчатая тарелка Антенна

239,99 $

62см эллиптическая тарелка ку с черной сеткой с высоким коэффициентом усиления.



ВИНГАРД Параболическая антенна 30 дюймов



89,00 $



ПРОЗРАЧНАЯ БЛЮДА ОРГСТЕКЛА смещенная антенна

$ ЗВОНИТЕ








18-дюймовая тарелка с подогревом HotShot
JSD-01 99,99 $

Низковольтный нагревательный элемент, зажатый между двумя отражателями из оцинкованной стали Год выпуска вокруг качественного приема. Все тебе нужно. 100 футов кабеля, безопасный источник питания низкого напряжения. Ограниченный срок службы гарантия .LNB не входит в комплект

Подогреваемая тарелка HotShot 24 дюйма
JSD-02 129,99 $

Низковольтный нагревательный элемент, зажатый между двумя отражателями из оцинкованной стали Год выпуска вокруг качественного приема. Все тебе нужно. 100 футов кабеля, безопасный источник питания низкого напряжения. Ограниченный срок службы гарантия .LNB не входит в комплект







( У нас есть несколько вариантов блюд для вас, пожалуйста, позвоните или посетите домашняя страница. )

Дополнительное оборудование: мотор приводные системы, контроллеры, противообледенительные системы, LNB, Feedhorns и BUC в получить правильную сборку по мере необходимости. Все крепления антенны разработан, чтобы выдерживать силу ветра свыше 130 миль в час.

Также См.

креплений

Также См.

Портативный / Мобильные параболические антенны



Все параболические антенны доступны с различной подачей, LNB и конфигурацией двигателя. Пожалуйста звоните .
