Как устроена электрическая розетка. Из каких основных элементов состоит розетка. Какие бывают типы и виды розеток. Принципы работы розеток разных типов. На что обратить внимание при выборе и установке розеток.
Основные элементы конструкции электрической розетки
Электрическая розетка — это устройство для подключения электроприборов к электрической сети. Несмотря на кажущуюся простоту, розетка имеет достаточно сложное устройство. Основными элементами конструкции розетки являются:
- Корпус — обычно пластиковый, служит для крепления всех остальных элементов
- Контактная группа — металлические пластины для соединения со штырями вилки
- Клеммы для подключения проводов
- Крепежные элементы — винты, лапки для фиксации в подрозетнике
- Защитная крышка — закрывает токоведущие части
Контактная группа и клеммы являются ключевыми элементами, обеспечивающими передачу электроэнергии. Они должны быть выполнены из материалов с хорошей электропроводностью, обычно используются медные сплавы.
Принцип работы стандартной электрической розетки
Принцип работы обычной розетки достаточно прост:
- При вставлении вилки ее штыри входят в контакт с пружинящими пластинами контактной группы розетки
- Создается надежное электрическое соединение между вилкой и розеткой
- Ток от сети через клеммы и контактную группу розетки поступает на штыри вилки
- По проводам вилки электричество подается к подключенному прибору
Важно, чтобы контакты розетки обеспечивали плотное прилегание к штырям вилки. Для этого используются подпружиненные контакты или специальная форма контактных пластин.
Основные типы электрических розеток
Существует несколько основных типов розеток, различающихся по конструкции и назначению:
1. Обычные розетки без заземления
Самый простой тип, имеет два контакта для подключения фазного и нулевого проводов. Используются для маломощных бытовых приборов.
2. Розетки с заземляющим контактом
Помимо двух основных контактов имеют дополнительный заземляющий контакт для повышения электробезопасности. Рекомендуются для мощной бытовой техники.
3. Розетки с защитными шторками
Оснащены защитными шторками, закрывающими гнезда. Открываются только при одновременном нажатии на оба отверстия, что повышает безопасность.
4. Влагозащищенные розетки
Имеют герметичный корпус для защиты от влаги. Используются в ванных комнатах, на улице и в других местах с повышенной влажностью.
Особенности конструкции розеток разных стандартов
В разных странах используются розетки различных стандартов, отличающиеся по форме и расположению контактов:
- Тип A/B — плоские параллельные штыри, используются в США, Канаде, Японии
- Тип C/F — круглые штыри, стандарт большинства европейских стран
- Тип G — три прямоугольных штыря, используется в Великобритании
- Тип I — два плоских V-образных штыря, стандарт Австралии и Китая
При этом принцип работы розеток разных стандартов остается одинаковым, различается только конфигурация контактов.
На что обратить внимание при выборе розеток
При выборе розеток для установки стоит учитывать следующие факторы:
- Материал контактной группы — лучше выбирать розетки с контактами из меди или латуни
- Наличие заземляющего контакта — повышает безопасность
- Номинальный ток — должен соответствовать мощности подключаемых приборов
- Степень защиты IP — для влажных помещений нужны розетки с высокой степенью защиты
- Наличие защитных шторок — рекомендуется для розеток в детской
Также важно учитывать дизайн розеток, чтобы они гармонично вписывались в интерьер помещения.
Правила установки и подключения розеток
При монтаже розеток необходимо соблюдать следующие основные правила:
- Установка должна производиться при отключенном напряжении
- Провода должны быть надежно закреплены в клеммах розетки
- Фазный провод подключается к правому контакту, нулевой — к левому
- Заземляющий провод подключается к центральному контакту
- Розетка должна быть надежно закреплена в подрозетнике
Неправильное подключение или ненадежное крепление розетки может привести к короткому замыканию или возгоранию.
Частые неисправности розеток и их устранение
Наиболее распространенными проблемами с розетками являются:
- Ослабление контакта — нужно подтянуть винты крепления проводов
- Перегрев контактов — требуется замена розетки
- Механическое повреждение корпуса — необходима замена розетки
- Окисление контактов — нужно зачистить контакты или заменить розетку
При любых серьезных неисправностях рекомендуется полностью заменить розетку на новую для обеспечения безопасности.
Современные «умные» розетки: принцип работы и возможности
Современные технологии позволили создать «умные» розетки с расширенным функционалом:
- Управление через смартфон
- Контроль энергопотребления
- Программирование включения/выключения
- Защита от перегрузок
- Интеграция с системами умного дома
Принцип работы умных розеток основан на встроенном микроконтроллере, который управляет подачей питания и обменивается данными с пользовательскими устройствами по Wi-Fi или Bluetooth.
Заключение
Электрическая розетка — важный элемент системы электроснабжения. Понимание принципов ее работы и устройства поможет правильно выбрать, установить и эксплуатировать розетки. При этом не стоит забывать о соблюдении правил электробезопасности при работе с розетками.
Розетка электрическая – как подключить, перенести, отремонтировать
Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.
Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.
Разновидности электрических розеток
Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).
Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними.
Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.
виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.
Типы и нагрузочная способность
электрических розеток
В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396.1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.
Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А.
Такие розетки предназначены для установки только в жилых помещениях.
Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника желто- зеленого цвета. Розетка заимствована из немецкого стандарта CEE 7/4 и называется Шуко.
Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников. Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.
Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.
Обозначение и схема подключения к электропроводке
электрической розетки
Какую мощность
может выдержать электрическая розетка
При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.
Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт. Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.
Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.
| Таблица основных технических характеристик электрических розеток | |||
|---|---|---|---|
| Тип розетки | Ток нагрузки до, А | Мощность нагрузки до, кВт | Сечение провода, мм2 |
| C5 | 6 | 1,3 | >1,0 |
| C6 | 16 | 3,5 | >2,7 |
Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети.
Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм2, то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм2 и более.
Устройство электрических розеток
Как выяснено выше, розетки бывают двух видов, С5 и С6. Рассмотрим более подробно, в чем же их отличие.
Устройство электрической розетки С5
Несмотря на огромное многообразие, все розетки по принципу работы устроены одинаково и отличаются только формами контактов и материалом корпуса и крышки. Устройство розетки С5 очень простое. На керамическом или пластмассовом основании закреплены переходными железными пластинами толщиной около двух миллиметров посредством винтов, продетых через основание, два контакта из тонкой латуни (тонкой, для того чтобы сохранить пружинящие свойства). Стальные пластины одновременно служат для резьбового подсоединения проводов.
Сверху вся конструкция закрывается крышкой, служащей для защиты человека от поражения электрическим током и исключения попадания посторонних предметов. Крышка прикручивается к основанию с помощью винта, который обычно находится в центре розетки. В крышке предусмотрены направляющие отверстия для легкого вставления вилки при подключении электроприборов. В зависимости от места установки розетки (в стене или на стене), основание дополняется необходимыми элементами для крепления.
Представленная на фото выше розетка имеет один существенный недостаток. Со временем пружинящие свойства латуни по закону Гука ослабевают, прижим ухудшается, и сопротивление между контактами розетки и штырями вилки возрастает. Это приводит к нагреву и еще худшему контакту. В конечном итоге розетка выходит из строя. Признаки плохого контакта легко обнаружить, потрогав штыри вилки рукой сразу после окончания работы мощного электроприбора, например, электрического чайника, утюга, фена. Будьте осторожны, штыри могут быть достаточно горячими для получения ожога.
От этого недостатка освобождена конструкция розетки, приведенной ниже. В корпусе дополнительно установлена стальная пружина, прижимающая прямоугольную латунную пластину к тонкостенной. В результате пружинящие свойства контакта со временем не меняются. Она универсальная и в нее можно вставлять вилки с диаметром штырей как 4мм (рассчитанные на ток до 6 А), так и 4,8 мм (рассчитанные на ток до 16 А).
И все же даже эта электрическая розетка для безупречной долговременной службы требует доукомплектования пружинной шайбой, которая называется гровер и обеспечивает постоянство контакта соприкасаемых деталей во времени.
Устройство электрической розетки С6
Розетка типа С6 по конструкции практически не отличается от розетки С5, за исключением одного, наличия дополнительного плоского контакта для подключения желто- зеленого цвета заземляющего провода.
Когда вилка вставляется в розетку, штыри попадают в гнезда тонкой латунной пластины, а к ее боковым заземляющим контактом с двух сторон прижимается латунная п образная пластина розетки.
Таким образом, осуществляется заземление.
На фото также видно, как нужно подсоединять провода к розетке для случая параллельного подключения розеток. Если заменяется розетка С5 на С6 в квартире с электропроводкой, в которой нет заземляющего провода, то заземляющий контакт розетки С6 оставляется не подключенным.
Устройство удлинителя типа Пилот
Вилка со шнуром, на конце которого имеется блок с розетками и выключателем, часто называют Пилотом. Пилот устроен так же, как и обычная розетка, только гнезда выполнены в двух латунных планках длиной, в зависимости от количества розеток. По центру размещена планка земляного провода. В дополнение в Пилоте часто устанавливают предохранитель плавкий или автоматический.
Иногда размещают на печатной плате простую цепочку из емкостей и индуктивностей для фильтрации приходящих или исходящих от электроприборов импульсных помех. Такой фильтр работает только в случае, если пилот подключается к заземлению. Если в проводке только два провода и заземления нет, то фильтр в пилоте работать не будет.
Пилоты иногда перестают работать. Ненадежным является выключатель, встречал случаи, когда выпадала клавиша из-за износа ее фиксатора, бывает клавиша и разламывается на части. Приходилось сталкиваться и с выгорающими контактами. В таких случаях нужно выключатель заменять новым. Для извлечения выключателя из корпуса Пилота, нужно сначала отпаять провода от его выводов и затем надавить на фиксаторы с внутренней стороны. Временно можно закоротить выводы выключателя (на фото красным отмечены места установки перемычек) или шнур от вилки припаять непосредственно к латунным полоскам с гнездами для штырей вилки.
Иногда срабатывает или перегорает предохранитель. Если в Пилоте предохранитель автоматический, то достаточно просто нажать на кнопочку, обычно небольшая черного цвета, и работоспособность будет восстановлена. При перегорании предохранителя, требуется его замена или ремонт.
Правила подключения электрических розеток
В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой.
Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.
Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в кольцо и расплющить его молотком на наковальне.
Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.
Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.
Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.
Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.
Установка розетки скрытой проводки
Установка розетки скрытой проводки на стену не отличается от установки выключателя. Поэтому я не стал повторяться в этой статье и приводить пошаговую инструкцию по установке розетки для скрытой проводки.

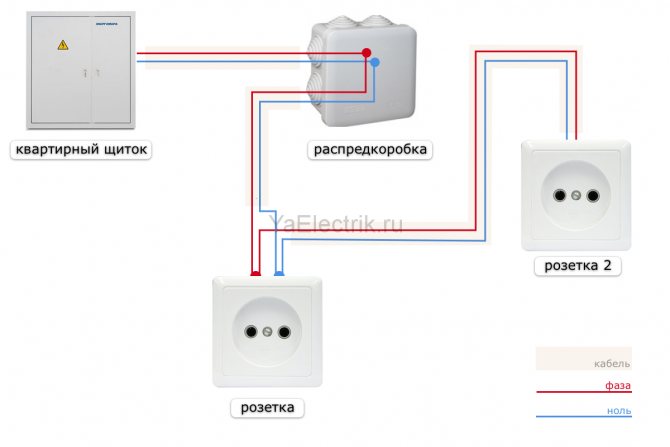

Параллельное подключение двух и более розеток
Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.
В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».
Как перенести розетку на другое место стены
При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».
Пример переноса розетки на другое место стены
При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.
На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.
Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм 2, что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.
На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.
Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.
После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов.
В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.
Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем. Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов.
Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.
Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.
Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.
После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой.
Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.
Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.
Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.
Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.
Ремонт розеток
Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда.
Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.
Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.
Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.
Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой.
Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.
Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их. Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную.
Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются.
Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.
В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.
Устройство розетки: разновидности и назначение
Содержание- 1 Устройство штепсельных розеток
- 2 Зажимные клеммы в розетке
- 3 Условия монтажа
- 4 Технические характеристики
Обычно при конструировании розеток используют модульный метод. При этом разработчики конструируют механизм розетки, как отдельный узел. В дальнейшем его можно установить для любых типовых приборов. Каждая розетка имеет декоративный модуль, который при необходимости можно легко сменить.
При выборе декоративного корпуса свое внимание следует обращать на личные предпочтения, а также особенности интерьера. Устройство розетки зависит от модели, которую вы решили выбрать.
Устройство розетки от компании Schnaider Elektric
В этой статье мы рассказали, из каких элементов состоит розетка. Благодаря этому во время установки у вас не возникнет дополнительных вопросов.
Устройство штепсельных розеток
Конструкция электрических розеток состоит из контактной колодки в сборе, декоративной крышки и подрозетника. Колодка оснащена:
- Крепежными лапками. Они могут быть неподвижными или подвижными. Подвижные лапки распираются с помощью винтов.
- Контактами. Они идентичны по конструкции и могут быть фазные, нулевые или заземляющие.
- Клеммами для дальнейшего подключения проводов.
Контактные колодки в розетке
Примечания:
- Устанавливать колодки с подвижными лапками достаточно сложно, но благодаря такой конструкции в дальнейшем вы можете самостоятельно регулировать положение колодки по высоте.
При покупке нужно следить, чтобы лапки были двузубыми. Если колодка будет с однозубыми лапками, тогда она в скором времени может расшататься. - Клеммы могут крепиться к контактам винтами или быть выполнены заодно с контактами. Второй вариант будет более надежным. Первые перед установкой вам потребуется перебрать, смазать сопрягаемые части токопроводящей пастой и крепко стянуть винты.
- Клеммы со стороны проводов могут быть винтовыми или с “ершиками”. Многие специалисты рекомендуют регулярно подтягивать винты на клеммах, так как они могут ослабнуть.
При покупке нужно следить, чтобы лапки были двузубыми. Если колодка будет с однозубыми лапками, тогда она в скором времени может расшататься.Теперь вы знаете устройство электрической розетки. Теперь пришло время узнать о принципе работы зажимных клемм.
Зажимные клеммы в розетке
Обычно устройство розетки предполагает использование пружинной клеммы. Именно с их помощью процесс подключения проводов значительно упрощается. Розетки с интеллектом также имеют в своей конструкции пружинную клемму.
Крепление провода с помощью зажимных клемм
Для подключения провода вам достаточно оголенный конец вставить в отверстие на корпусе.
Пружина, которая находится внутри клеммы, зафиксирует провод и прижмет его к токонесущим деталям. В этом механизме сложно будет контролировать силу зажима. Если он ослабеет еще на стадии монтажа, тогда в дальнейшем вы не сможете этого заметить. Поэтому лучшим вариантом являются клеммы, которые крепятся с помощью винтов.
Условия монтажа
Иногда условия монтажа вынуждают электриков крепить к одной клемме не один, а два провода. Поэтому в пружинных клеммах было предусмотрено два посадочных места для проводов. При присоединении проводов попарно необходимо следить, чтобы их диаметры были одинаковы. Если они и будут отличаться, то незначительно. Если этого не сделать тогда кабель может плохо зафиксироваться и крепление будет ненадежным. Например, вам сложно будет зажать провод с сечением в 1,5 мм,² если одновременно вы пытаетесь подключить кабель с сечением в 2,5 мм².
Многим наверняка известно, что для подключения приборов нужно два одножильных или один двужильный провод.
Поэтому каждая розетка должна иметь две изолированные клеммы. Если ваша проводка имеет три жилы тогда в ней присутствует еще и заземляющий проводник. Если в вашем доме выполнена такая проводка, тогда лучше использовать розетки, которые имеют заземление. По правилам безопасности все электроды необходимо располагать в конструкции устройства. Это необходимо для того, чтобы заземляющие электроды на вилке приходили в соприкосновение раньше, чем штифты вилки войдут в контакт.
Соединять провода нужно правильно
Обычно это две металлические пластинки, которые очень похожи на штифт от сетевой вилки. Электроды соединяются с клеммой, к которой подключают заземляющие провода электропроводки. Монтаж кухонной розетки может отличаться от обычного.
Технические характеристики
Важнейшей технической характеристикой является допустимый электрический ток и напряжение. Чтобы токонесущие детали пропускали ток с минимальным выделением тепла необходимо при производстве использовать специальные сплавы.
Для их производства производители используют сплавы, в которых содержится 60% меди. Их электропроводимость достаточно высока и позволяет проводить ток без перегрева. Эти сплавы также намного тверже чистой меди и обладают упругостью.
Теперь вы знаете, из чего состоит розетка и как лучше выполнить ее монтаж. Если вы решили выполнить подключение розетки для мощных потребителей электроэнергии, тогда потребуется схема розетки на 380 Вольт. Подключить мощную электрическую плиту также можно через клеммные коробки.
Читайте также: vse-elektrichestvo.ru/rozetki/rozetka-s-tajmerom.html.
Какой разъем использовать в какой стране
Поддержите TFG, используя ссылки в наших статьях для покупок.
Мы получаем небольшую комиссию (без каких-либо дополнительных затрат для вас), поэтому мы можем продолжать создавать полезный бесплатный контент. Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных на Amazon, в дополнение к другим розничным продавцам, представленным в блоге. Спасибо, мы ценим вашу поддержку!
Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны — почему, ну почему не может быть одной формы вилки, подходящей для всех? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!
by Chantelle Malin
Формы вилок, отверстий, размеров и разъемов различаются в разных странах, а это означает, что для того, чтобы ваши домашние устройства могли работать за границей, необходим штепсельный адаптер. Однако имейте в виду, проверьте также напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.
Это руководство по розеткам даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, и вы можете найти рекомендуемые гаджеты для путешествий в конце поста.
Прочтите это руководство по напряжению , чтобы узнать о разнице между дорожными адаптерами и преобразователями.
Мы используем и рекомендуем универсальную вилку адаптера для дорожного зарядного устройства, работающую по всему миру (за исключением Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большую ценность и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.
Переходники для вилок
Вот краткий обзор вилок и розеток, используемых во всем мире. Подробнее о каждом из них вы можете прочитать в статье ниже.
ТИП А 9 0002 Используется в Северной и Центральной Америке и Японии (среди прочего)
Тип розетки A имеет два плоских параллельных зубца, преимущественно используется в Северной и Центральной Америке и Японии.
Японская вилка имеет два одинаковых плоских штыря, в то время как американская вилка имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако обратное не всегда работает. Отверстия на концах штырей на вилках типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!
Стоит отметить — Вилки A и B являются одними из самых опасных типов в мире, их штыри не изолированы. Это означает, что если вилка вытащена наполовину, ее штыри все еще подключены к розетке, что увеличивает риск поражения электрическим током. Всегда следите за тем, чтобы электроника была правильно отключена!
ТИП B
Используется в Северной и Центральной Америке и Японии (среди прочих)
9 0002 Сетевая розетка типа B имеет два плоских параллельных штыря и заземляющий контакт, это стандартная вилка для Северной Америки и Японии, но, вероятно, в последней используется реже, так как тип A, японские вилки и розетки немного отличаются от их американские аналоги.
ТИП C
Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты
9000 2Розетка питания типа C имеет два круглых штыря. Вероятно, это наиболее широко используемая международная вилка, широко известная как европейская вилка. Обычно используются вилки типа C; однако это не относится к розеткам типа C — розетки «незаземлены» и из-за этой проблемы безопасности стали незаконными.
Стоит отметить : только РОЗЕТКИ стали незаконными, вилка типа C подходит к розеткам типов E, F, J, K и N.
ТИП D
Используется в основном в Индии, Шри-Ланке, Непале и Намибии
Тип розетки D имеет три больших круглых контакта треугольной формы и представляет собой рассчитанные на 5 ампер, наряду с типами A и B, вилки типа D являются одними из самых опасных в мире — они также имеют неизолированные штыри, что увеличивает риск поражения электрическим током.
ТИП E
В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко
Тип розетки E очень похож на розетку C , с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E имеет «заземляющий контакт», который входит в гнездо, расположенное на вилке.
Тип F
Используется в (среди прочих) Германии, Австрии, Нидерланды, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе
Во время Первой мировой войны он широко известен как «штекер Schuko», что является аббревиатурой немецкого слова «Schutzkontakt», что переводится как «защитный контакт». Он похож на вилку типа C, за исключением того, что на боковой стороне вилки есть два дополнительных зажима заземления; как правило, вилка типа C идеально подходит к вышеуказанной розетке.
ТИП G
В основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре и Гонконге
9 0002Тип розетки G имеет три прямоугольных штыри, образующие треугольник, несомненно, что вилки типа G являются самыми безопасными в мире, однако их часто описывают как «громоздкие», «громоздкие» и «больше, чем прибор, к которому они подключены» ( будучи из Великобритании, я могу с уверенностью сказать, что это НЕБОЛЬШОЕ преувеличение).
ТИП H
Используется исключительно в Израиле
9000 2 Сетевая розетка типа H уникальна для Израиля, она имеет два плоских штыря, как и вилка B, но они имеют V-образную форму, а не параллельны, они также включают заземляющий штырь, в 80-х годах отверстия вилок были сделаны круглыми, чтобы также вместить вилки типа C. Наряду с другими вилками упоминается, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током.
Вилка также используется на Западном берегу и в секторе Газа.
ТИП I
В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине
Тип розетки I имеет 3 контакта, два плоских контакта и заземляющий контакт, образующий V-образную форму, существует также незаземленная версия вилки, имеющая только два плоских V-образных штыря. Хотя есть небольшие различия, вилка типа I подходит к розеткам, используемым в материковом Китае.
ТИП J
Используется почти исключительно в Швейцарии и Лихтенштейне
9000 3
Розетка типа J аналогична вилке C, за исключением контакт заземления, вилка типа C может входить в розетку типа J.
ТИП K
Используется исключительно в Дании, Гренландии и на Фарерских островах
Тип розетки K аналогичен розетке F, за исключением того, что вместо заземляющих зажимов используется штырь заземления; опять же, вилка типа C обычно подходит к розетке типа K.
В Дании большое количество разъемов E/F; из-за этого датское правительство решило разрешить установку розеток типа E и F.
ТИП L
Используется почти исключительно в Италии и случайным образом встречается в Северной Африке
Розетка типа L представляет собой два разных типа (на 10 и 16 А), которые имеют разную толщину штырей и расстояние между ними. Розетка на 10 А совместима с вилками типа C. В настоящее время универсальные розетки становятся все более популярными, розетка «бипассо» принимает вилки L и C, а универсальная «щуко» принимает вилки C, E, F и L.
ТИП M
Используется почти исключительно в Южной Африке, Свазиленде и Лесото
Тип розетки M аналогичен индийскому типу D; однако его штырьки намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных приборов — некоторые розетки могут принимать вилки как M, так и D; он также используется в Израиле для тяжелой техники.
Обратите внимание, : тип M — это единственный тип вилки, который обычно НЕ входит в универсальные адаптеры для путешествий.
ТИП N
Используется почти исключительно в Бразилии
900 03
Тип розетки N состоит из двух штырей и штыря заземления, внешне очень похож на Швейцарский стандарт типа J, однако он несовместим, так как заземляющий контакт типа N находится в немного другом положении. Как и тип M, вышеуказанная вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для использования с вилкой типа C.
В путешествии вы будете выглядеть как можно лучше! Прочтите мои советы путешественникам Стильно упакуйте налегке !
Travel Gadget Ideas
NEWVANGA Universal All-in-One Travel Adapter
Лучший выбор TFG для путешествий по всему миру: NEWVANGA
Для международный адаптер с самым высоким рейтингом для нескольких стран, читатели любят универсальный дорожный адаптер NEWVANGA, который работает в 150 странах, включая места в Европе и Азии.
Он имеет два USB-порта для зарядки, защиту от перенапряжения и работает с такими устройствами, как мобильные телефоны, планшеты и ноутбуки.
Однако не рекомендуется использовать его с более тяжелыми приборами, такими как утюг для одежды или фен. Лучше купить фен с двойным напряжением. Купите это здесь!
Международный адаптер для быстрой зарядки SublimeWare
Лучший в мире адаптер для нескольких устройств: SublimeWare 9 0002
Если вы путешествуете вдвоем и вам нужно несколько портов, у SublimeWare Adpater есть четыре Порты USB и прекрасно вписывается в стену, позволяя заряжать и питать несколько устройств.
Это также совместимо в 150 странах, и есть механизм блокировки штифта, поэтому штыри остаются снаружи и безопасны во время использования. С более чем 7000 положительных отзывов, это мировой лидер. Купите это здесь!
Набор из 5 упаковок Ceptics World
Лучший в мире адаптер для поездок в один конец: Ceptics 90 002
Если вы попадаете только в одно или два места и не хотите возиться увесистый адаптер, этот набор из 5 одиночных адаптеров от Ceptics идеально подходит для замены! На изображении представлен набор из 5 адаптеров, но вы можете получить набор из 13 предметов, который включает настенный плагин с портами USB, или вы можете взять удлинитель с двумя портами USB.
Купите это здесь!
Универсальный дорожный адаптер BESTEK Преобразователь напряжения 100-220 В в 110 В
Лучший в мире адаптер и конвертер для Европы: BESTEK
Оснащен штепсельной вилкой европейского стандарта и четырьмя адаптерами для разных стран. преобразователь от 100-240 В до 110-120 В, который безопасно питает ваше электронное устройство в США, этот преобразователь и адаптер BESTEK стоит посмотреть. Он также имеет возможность многократной зарядки, что идеально подходит для деловых путешественников или цифровых кочевников. Если вам нужна сумка для переноски вашего набора BESTEK, Aproca продает функциональную и симпатичную сумку!
Несмотря на то, что адаптеры рекомендуются для Европы, они также охватывают более 100 стран, и пользователи говорят, что они стали их основным источником питания в поездках. Купите это здесь!
Преобразователь и адаптер дорожного напряжения DOACE X11 2200 Вт
Лучший в мире адаптер и преобразователь для волос: 9041 7 DOACE
Несмотря на то, что рекомендуется покупать инструменты для волос с двойным напряжением, быть случаем вы предпочитаете принести то, что у вас уже есть.
В этом случае рецензенты говорят, что комплект преобразователя напряжения DOACE Travel является надежным и может легко преобразовывать мощность — от 220-240 В до стандартного напряжения США 110 В / 120 В.
Этот адаптер питания и преобразователь «все в одном» International имеет два адаптера и четыре порта USB, что достаточно для одновременного питания семи устройств. И адаптеры могут охватывать более 150 стран. Удовлетворенные пользователи сообщают, что он хорошо работает с инструментами для волос Conair и Babylisspro, а один даже сказал, что он питает их машину cpap!
Не забудьте подключить адаптер с флагом США для переоборудования и упаковать его в прочный пластиковый футляр для переноски, чтобы предотвратить его повреждение. Купите это здесь!
Сравнительная таблица продуктов
| БРЕНД | МОДЕЛЬ | ХАРАКТЕРИСТИКИ | ОТЗЫВЫ | РЕЙТИНГ | ЦЕНА |
|---|---|---|
| NEWVANGA Универсальный универсальный адаптер для путешествий по всему миру | В качестве международного адаптера с самым высоким рейтингом для нескольких стран читателям нравится универсальный дорожный адаптер NEWVANGA, который работает в 150 странах, включая места в Европе и Азии. Он имеет два USB-порта для зарядки, защиту от перенапряжения и работает с такими устройствами, как мобильные телефоны, планшеты и ноутбуки. | Проверить цену |
| Международный адаптер быстрой зарядки SublimeWare | Если вы путешествуете в паре и вам нужно несколько портов, SublimeWare Adpater имеет четыре порта USB и прекрасно вписывается в стену, позволяя заряжать и питать несколько устройств. | Проверить цену |
| Набор из 5 упаковок Ceptics World | Если вы работаете только в одном или двух местах и не хотите таскать с собой тяжелый адаптер, этот набор из 5 одиночных адаптеров от Ceptics идеально подойдет для этого! На изображении представлен набор из 5 адаптеров, но вы можете получить набор из 13 предметов, который включает настенный плагин с портами USB, или вы можете взять удлинитель с двумя портами USB. | Проверить цену |
| Универсальный дорожный адаптер BESTEK 100-220 В в преобразователь напряжения 110 В | Этот преобразователь и комплект адаптеров BESTEK, оснащенный прямой вилкой европейского стандарта и четырьмя адаптерами для разных стран, а также преобразователем для 100-240 В в 110-120 В, который безопасно питает ваше электронное устройство в США, заслуживает вашего внимания. Он также имеет возможность многократной зарядки, что идеально подходит для деловых путешественников или цифровых кочевников. Если вам нужна сумка для переноски вашего набора BESTEK, Aproca продает функциональную и симпатичную сумку! | Проверить цену |
| Преобразователь напряжения для путешествий DOACE X11 2200 Вт и адаптер | Несмотря на то, что рекомендуется покупать инструменты для волос с двойным напряжением, может быть случай, когда вы предпочтете взять с собой то, что у вас уже есть. В этом случае рецензенты говорят, что комплект преобразователя напряжения DOACE Travel является надежным и может легко преобразовывать мощность — от 220-240 В до стандартного напряжения США 110 В / 120 В. | Проверить цену |
Вы путешествуете с адаптером для путешествий в одну или несколько стран?
Прочтите эти сообщения, чтобы получить дополнительные советы по упаковке вещей в путешествие:
- 8 Полезные вещи, которые сделают длительные поездки более комфортными
- Основы бюджетного путешествия, которые вы не захотите забыть
- Как сохранить свой паспорт в безопасности во время путешествия
- Вам нужно упаковать эти 7 товаров для путешествий? Может быть, может и нет
Надеемся, что это международное руководство по розеткам электропитания оказалось полезным для вас.
Пожалуйста, поделитесь с друзьями на Facebook, Twitter и Pinterest. Спасибо за прочтение!Сокет и порт — подробное объяснение и различия
Реклама
Сокет и порт
Что такое сокет-порт?Порт сокета — это конечная точка в потоке операторов в середине двух программ, работающих в сети, а также он поддерживает и обеспечивает связь между двумя разными процессами на одном или разных компьютерах. Адрес сокета представляет собой комбинацию IP-адреса и номера порта.
Связанные — IP-адрес и номер порта
В сети a сокет используется, чтобы позволить многим процессам на одном или другом хосте одновременно использовать связь TCP.
Сокет формируется путем включения IP-адреса с номером порта для уникальной идентификации каждого отдельного потока данных. Соединение может быть полностью определено сокетами на каждом конце.
Кроме того, мы называем сокет как тип «тега», который индивидуально идентифицирует и поддерживает соединение, так что запрос и ответ отправляются и принимаются правильно сопоставленным приложением, работающим на устройстве.
Сокет для интерфейса для программирования сетей на транспортном уровне.
Адрес сокета: Адрес сокета представляет собой комбинацию IP-адреса и номера порта.
ТИП СОКЕТОВ
Активный сокет
Связан с удаленным активным сокетом через открытое соединение для передачи данных.
Закрытие ассоциации завершает активные сокеты в каждой точке.
Пассивная розетка
Связано, но ожидает входящего соединения, которое будет поддерживать новый активный сокет.
Для большей ясности давайте возьмем пример – Думайте о своей машине как о многоквартирном доме –
- Порт – это номер квартиры.
- Розетка — дверь квартиры.
- IP-адрес — это почтовый адрес здания.
Некоторое сходство между номером порта и сокетом описано ниже –
- Порты и сокеты помогают однозначно идентифицировать процесс, запущенный на хост-компьютере.
- Когда веб-страница закрывается автоматически, программы сокетов завершаются, а соответствующие номера портов освобождаются.
Что такое сокет порта?
В Internet Protocol Suite сокет порта является конечной точкой связи в операционной системе. в программном обеспечении это рациональная конструкция, которая классифицирует конкретный процесс или своего рода сетевую службу.
И он постоянно связан с IP адресом хоста и типом протокола оператора и, таким образом, завершает сетевой адрес назначения или источника сеанса связи.
Порт называется службой, предоставляемой машиной, и каждая служба работает с определенным или настроенным портом (служба распознается по номеру порта).
Существует множество согласованных номеров портов для общих служб.
TCP и UDP используют порты для сопоставления входящих данных с отдельными процессами на компьютере.
НОМЕР ПОРТОВ
Порты обозначаются оптимистичным (16-битным) числовым значением от 0 до 65535
номера портов распределены по трем диапазонам:
- Общеизвестные порты 0 – 1023. Назначен и контролируется IANA. Зарегистрированные порты
- , с 1024 по 49151. Не назначены и не контролируются IANA. Но зарегистрирован IANA.
- Динамические и/или частные порты, с 49152 по 65535. Не назначены и не зарегистрированы IANA
Некоторые порты оставлены для предоставления общих/известных служб.
- FTP 21/TCP
- Телнет 23/TCP
- SMTP 25/TCP
- SSH 22/TCP
Связанные – Режим доступа Switchport VS Режим магистрали
Один и тот же порт может использоваться на разных компьютерах/серверах с одним и тем же программным обеспечением.
