Как узнать какой резистор: Калькулятор цветовой маркировки резисторов

Как узнать сгоревший резистор

Если нет схемы и резистор не идентифицируется, то деталь выпаять, взять спирт , смыть нагар и под лупой попытаться найти точку обрыва. Далее тестером померить сопротивление от ножки до этой точки и на глаз экстраполировать сопротивление на всю рабочую длину. Если токоведущая дорожка резистора испарилась полностью, то на основании опыта и анализа даташитов близлежащих компонентов, к которым идет связь от этого резистора попытаться просчитать номинал BV написал BV написал : Углеродистые были Для меня это было вчера и я до сих пор ими пользуюсь.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Поиск: номинал
• Как проверить резистор мультиметром на исправность?
• Как определить Номинал резистора
• Определение сопротивления резисторов по цветной маркировке.
• Как определить мощность резистора.
• Технология проверки резистора в домашних условиях
• Как проверить резистор на исправность
• Электроника для начинающих
• Как опознать резистор?
• Помогите определить номинал SMD резистора (РЕШЕНО)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить SMD компоненты Маркировка деталей поверхностного монтажа ТМП

Поиск: номинал

Если нет схемы и резистор не идентифицируется, то деталь выпаять, взять спирт , смыть нагар и под лупой попытаться найти точку обрыва. Далее тестером померить сопротивление от ножки до этой точки и на глаз экстраполировать сопротивление на всю рабочую длину. Если токоведущая дорожка резистора испарилась полностью, то на основании опыта и анализа даташитов близлежащих компонентов, к которым идет связь от этого резистора попытаться просчитать номинал BV написал BV написал : Углеродистые были Для меня это было вчера и я до сих пор ими пользуюсь.

Там и по сю пору вследствие дикой дешевизны используются углеродистые пленочные резисторы — CF-xx хх — мощность, CF — carbon film. При ограниченной мощности источника и отн. Опять, наверное, чего-нибудь на помойке нашел и теперь думает куда бы приспособить Если импорт то по цвету и расположению маркеровочных полос колец если обуглился, то рисовать обвязку схемы вокруг этого резистора.

По тому в какой цепи стоит, в цепи базы, колектора или эмитера стоит, можно поэкспериментировать. От какого устройства? На какой элемент идут ножки от этого сопротивления? Пока что у нас только догадки. SergeyE написал : На плате сгорел резистор; схемы нет — как узнать номинал — есть методы? Что бы не гадать, сообщите что за плата и какой кусок интересует Вас. Если желаете самостоятельно разобраться, то срисуйте печать, составьте принципиалку и тогда возможно сможете определить номинал.

BV написал : Смеетесь? Он едва может резистор от конденсатора отличить Зря Вы так о человеке за глаза, «симистровую сборку» он же искал, что такое datasheet уже знает. Со временем ещё Вам советы будет давать. Если пройдёт время и что-то изменится я пересмотрю и своё мнение. Даже хороший спец будет восстанавливать по плате схему контроллера стиральной машины наверное неделю минимум. Угу, он еще составлял ФАК по электрике, а после спрашивал консультацию по закону Ома.

BV написал : Даже хороший спец будет восстанавливать по плате схему контроллера стиральной машины наверное неделю минимум. При необходимости можно и быстрее, но речь не об этом.

Откуда взялась стиралка с контроллером? Ну тут, как в особом отделе. Прежде, чем с человеком общаться, всё личное дело просмотрят. Зря время свое переводим. Мы дискутируем а автор молчит. Может хоть мобильником плату сфоткает и кто то ее узнает.

Так мы уже все возможные варианты вроде предложили. Zubr56 написал : Мы дискутируем а автор молчит. Что поделать — это его единственное развлечение в жизни. Zubr56 написал : Зря время свое переводим. Автор занят — батарейки тестирует. Не-е-е-е, батарейки его уже не интересуют.

У него теперь другая заморочка — куда бы эту штуку со сгоревшим сопротивлением пришпандорить Хотя параллельно он может разбирать принтер на детали, которые не знает в какое место вставить Ну что ж, разносторонняя личность.

И это правильно От кого-то на заре перестройки я это уже слышал Форум Блоги Видео Маркет Рейтинг мастеров. Новые сообщения Новая тема Альбомы Популярные теги Скидки. Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Электрика и слаботочка Слаботочка Как узнать номинал сгоревшего резистора без схемы? Как узнать номинал сгоревшего резистора без схемы?

Ответить в теме. Сначала новые Сначала старые. SergeyE Просмотр профиля Сообщения пользователя Личное сообщение. Регистрация: BV Просмотр профиля Сообщения пользователя Личное сообщение. Обратиться к мастеру. Zubr56 Просмотр профиля Сообщения пользователя Личное сообщение.

Бывают мнения с которыми бесполезно спорить. Lazy Wanderer Просмотр профиля Сообщения пользователя Личное сообщение. Вернуться в раздел 1 2 3 4 5. Читайте на форуме. Для создания тем и сообщений Вам необходимо войти под своим аккаунтом. Вход Регистрация.

Как проверить резистор мультиметром на исправность?

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга.

Резистор — это такой элемент, без которого не может обойтись ни Как проверить резистор на исправность с помощью мультиметра . Если резистор сгорел в уголь — то без схемы номинал уже не определить.

Как определить Номинал резистора

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть. Другое название резистора — сопротивление. Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь. На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. Рядом с условным обозначением указывается тип элемента R и его порядковый номер в схеме R 1. Здесь же указано его номинальное сопротивление.

Определение сопротивления резисторов по цветной маркировке.

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Изменены условия получения доступа к скачиванию с форума.

Как определить мощность резистора.

Количества уникальных резисторов Allen-Bradley из углеродистой композиции весьма ограничены, так как их производство прекратилось в США много лет назад. У резисторов Allen-Bradley есть огромное количество поклонников, особенно у конструкторов ламповых усилителей, в том числе гитарных. Большинство лучших образцов усилителей, например, таких, как Marantz было построено именно с использованием этих резисторов — поэтому за ними идет настоящая охота среди энтузиастов качественного звука. Сохранить и прочитать потом —. Сайт предназначен для лиц, достигших 18 лет.

Технология проверки резистора в домашних условиях

Вход на сайт. Имя или Email:. Запомнить меня. Регистрация нового пользователя Забыли пароль? Расширенный поиск.

Если обуглился, тогда все! Проще найти схему через поисковик в инете. И прочитать его номинал по схеме.

Как проверить резистор на исправность

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка.

Электроника для начинающих

Здравствуйте,у меня есть старенький телевизор panasonic и после зимовки в деревне он стал издавать писк и не включаться. Помогите мне его починить,я человек не глупый и мне интересно просто сделать его, самому найти причину,точнее пока с Вашей помощью. Спасибо за помощь. Здравствуйте Алексей!

Резисторы регулируют ток, протекающий через электрическую цепь.

Как опознать резистор?

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Вопрос по DVD плеерам Расшифровка обозначений на принципиальных схемах. Как запрограммировать память?

Помогите определить номинал SMD резистора (РЕШЕНО)

Здравствуйте, уважаемые читатели сайта sesaga. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема. Основными параметрами резистора являются электрическое сопротивление , мощность и допуск. Если с сопротивлением и допуском все понятно, то определение мощности малогабаритных резисторов вызывает некоторые трудности, особенно на первых порах занятием радиолюбительством.

расшифровка, с какой стороны читать

Содержание:

Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать

Резистор самый встречаемый элемент на плате и в радиоустройствах. Существуют различные виды резисторов, и все они отличаются сопротивлением, мощностью, тепловым коэффициентом и допуском погрешности.

И если на корпусе довольно больших конденсаторов что-то можно разместить из технических характеристик, то вот на маленьких резисторах сделать это проблематично. Собственно так и появилась цветовая маркировка резисторов, которая выглядит в виде разноцветных полосок на корпусе.

В среднем резистор может иметь до шести таких цветных полос, которые что-то обозначают и как-то расшифровываются. О том, что нам расскажет цветовая маркировка резисторов, а также, с какой стороны её читать, вы сможете узнать из данной статьи сайта САМ Электрик ИНФО https://samelektrikinfo.ru/.

Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать

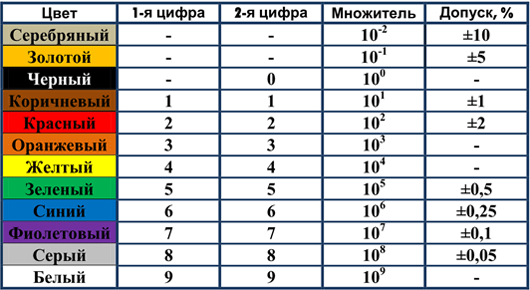

Некоторые характеристики резисторов наносятся прямо на их корпус, в виде разноцветных полос разного количества, от 3 до 6 полос. Если на резистор нанесено от трех до четырёх полос, то две последние обозначают множитель и погрешность резистора.

Первые две полоски на корпусе резистора, это так называемые «значащие цифры», расшифровку которых можно посмотреть в таблицах к статье.

Так, например, красная, фиолетовая, золотистая и оранжевая полоски на резисторе расшифровываются следующим образом:

• Красная полоса = 2;
• Фиолетовая = 7;
• Оранжевая полоса это множитель резистора = 1000;
• Золотистая полоска = допуск (погрешность) (+-) 5%.

Чтобы разобраться в такой цветовой маркировке резисторов нужно: 27*1000 = 27 000 Ом = 27 кОм (+-)5%. Бывают также резисторы с пятью или шестью полосами.

В таком случае первые три полосы на резисторе, это значащие цифры, 4 множитель, 5 допуск, а шестая полоса температурный коэффициент сопротивления резистора.

Теперь следует разобраться с тем, где начало, а где конец у полос на резисторе.

С какой стороны читать цветовую маркировку резисторов

Цветная маркировка на резисторах в виде полос сдвинута в одну из сторон, что и обозначает начало. Тем не менее, можно найти и такие резисторы, на которых цветные полосы нанесены равномерно, то есть, без сдвига в одну сторону.

В таком случае нужно обратить внимание на цвет полос с одного края.

Черная, золотистая или серебристая полоски наносятся исключительно с краю цветовой маркировки резисторов. Следовательно, если одна из таких полос есть, то это и будет конечная сторона, значит, отчёт следует начинать с противоположной стороны.

Как узнать номинал резистора по цветовой маркировке

Ну и в качестве заключительного примера давайте посмотрим, а как же можно узнать, какого номинала резистор по цветовой маркировке. Возьмем для примера резистор с 4 полосками на корпусе: желтой, фиолетовой, красной и золотистой.

Как уже рассказывалось выше, полоса желтого цвета = 4, полоса фиолетового цвета = 7, полоса красного цвета на резисторе это множитель = 100 и золотистая полоса допуск (+-) 5%. Произведём все необходимые расчеты, а именно: 47*100 = 4700+-5% = 4,7 кОм (+-) 5%.

Получим резистор с сопротивлением в 4,7 кОм. Если проверить резистор мультиметром, то так и окажется, (+-) 5% на погрешность.

Также само и с цветовой маркировкой резисторов из 5 полос, первая и вторая из которых коричневая, затем черная, опять коричневая и золотистая полоса, это допуск (смотрим значения в таблице). Рассчитываем и получаем 110*10=1100 +-5% = 1,1 кОм +-5%.

Таким образом, вы знаете, что обозначает цифровая маркировка резисторов и как её правильно расшифровать.

Поделиться с друзьями

Как найти значение сгоревшего резистора (четырьмя удобными методами)

В случае устранения неполадок, ремонта и проектирования электрических и электронных цепей или поврежденных печатных плат мы можем столкнуться с этой проблемой, когда нам необходимо заменить поврежденный конденсатор, диод, резисторы и т. д. В случае резисторов мы можем найти значения сгоревших. резисторы этими четырьмя удобными способами, указанными ниже.

Метод 1

1. Зачистите внешнее покрытие.
2. Очистите сгоревший участок резистора.
3. Измерьте сопротивление от одного конца резистора до поврежденного участка.
4. Снова измерьте сопротивление от поврежденного участка до другого конца резистора.
5. Сложите эти два значения сопротивлений.
6. Это приблизительное значение сгоревшего резистора.
7. Просто добавьте небольшое значение сопротивления для поврежденного участка, т. е. допустим, значение сгоревшего резистора было 1 кОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 кОм.

Связанный пост: Как проверить конденсатор с помощью 6 простых методов

Метод 2

на подключенных резисторах в цепи), если вы не знаете о цветовом кодировании сопротивления.

1. Подключите резистор к мультиметру и измерьте падение напряжения на сгоревшем резисторе.
2. Теперь измерьте ток, протекающий через резистор.
3. Умножьте оба значения, и вы получите мощность резистора (поскольку P = VI, т. е. закон Ома).
4. Эта мощность должна быть меньше мощности заменяемого резистора.

• Связанный пост: Как найти подходящий размер кабеля и провода для электропроводки

Метод 3

Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы и у вас есть набор резисторов той же мощности, что и сгоревший резистор. Выполните этот метод, если вы не знаете значение резистора.

1. Начните с высокого значения сопротивления и временно подключите этот резистор вместо сгоревшего резистора.
2. Измерьте ожидаемое выходное напряжение схемы. Если вы получили то же напряжение, что и ожидаемое, то вы сделали.
3. Если вы не знаете ожидаемое напряжение, то продолжайте уменьшать номинал резистора до тех пор, пока не будете удовлетворены работой схемы, для которой он предназначен.

Запись по теме: Как проверить реле? Проверка твердотельных реле и реле катушки

Метод 4

Другой метод, который не всегда работает, заключается в том, что значения резисторов уже напечатаны на печатной плате. В случае сгоревшего резистора просто посмотрите на печатную плату (PCB) и найдите номинал резистора, напечатанный на ней. Если нет, вы можете использовать описанные выше методы (1-3).

Поделитесь с друзьями и родственными лицами, если вам понравилось читать эту статью о найти значение сгоревшего резистора.

Запись по теме: Как проверить диод с помощью цифрового и аналогового мультиметра 4 способа.

Сообщите нам в комментариях ниже, если вы знаете дополнительный метод определения номинала сгоревших резисторов.

Похожие сообщения

• Как найти номинал SMD резисторов
• Как найти мощность трансформатора в кВА
• Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Как проверить транзистор мультиметром (DMM+AVO) — 4 способа
• Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Калькулятор мощности резистора.0054

Как определить мощность резистора?

Какова формула электрической мощности?

Как найти мощность, рассеиваемую резистором?

Как пользоваться калькулятором мощности резистора?

Как использовать калькулятор мощности резистора для цепей с несколькими резисторами

Подходит ли этот калькулятор мощности резистора для резисторов в цепях переменного тока?

Часто задаваемые вопросы

Калькулятор мощности резистора Omni позволяет вычислить сколько электроэнергии поглощает и рассеивает резистор в виде тепла или света . В этой статье также объясняется:

• Как определить мощность резистора;
• Вывод формулы электрической мощности резистора; и
• Как найти мощность, рассеиваемую резистором.

Наш инструмент пригодится в нескольких случаях. Вы можете определить неизвестных переменных среди сопротивлений, мощности, напряжения и тока по любым двум из этих переменных!

Кроме того, вы можете использовать этот калькулятор мощности резистора, чтобы найти мощность, рассеиваемую каждым резистором в параллельной цепи или серии цепи , состоящей из десяти резисторов ! Эта часть нашего инструмента также функционирует как калькулятор параллельного/последовательного сопротивления, калькулятор делителя напряжения и калькулятор делителя тока. Так почему бы не попробовать?

Как определить мощность резистора?

Мы не можем определить мощность резистора по его цветовому коду (узнайте, как рассчитать его с помощью нашего калькулятора цветового кода резистора!), но здесь нам может помочь его размер. Размер резистора зависит от его мощности или номинальной мощности. Например, наименьший резистор из углеродного состава имеет номинальную мощность 1/8 Вт1/8\ \mathrm{Вт}1/8 Вт, а самый большой резистор из сплава имеет номинальную мощность 5 Вт5\ \mathrm{Вт}5 Вт. рейтинг. Толстопленочный чип-резистор размером 20×10 мм20 \× 10\ \mathrm{мм}20×10 мм имеет номинальную мощность 1/20 Вт1/20\ \mathrm{Вт}1/20 Вт, тогда как 250×120 мм 250 \× 120\ \mathrm{мм}250×120 мм толстопленочного чип-резистора номинальная мощность составляет 1 Вт1\ \mathrm{Вт}1 Вт.

Какова формула электрической мощности?

Мы знаем, что электричество это поток электронов . Разность потенциалов VVV равна количеству работы, выполненной на единицу заряда для перемещения пробного заряда из точки A в B без изменения его кинетической энергии . Общая работа, совершаемая при прохождении электронов через резистор, равна:

W=Q⋅VW = Q \cdot VW=Q⋅V

где:

• WWW — общая работа сделано;
• QQQ — суммарный заряд электронов, прошедших через резистор за заданный промежуток времени; и
• ВВВ — разность потенциалов на резисторе: вы можете рассчитать ее с помощью нашего калькулятора падения напряжения.

Мы знаем, что ток III представляет собой общий заряд, протекающий за период времени ΔtΔtΔt:

I=QΔtI = \frac{Q}{Δt}I=ΔtQ​

Таким образом, мы можем переписать проделанную работу как:

W=(I⋅Δt)⋅VW = \left(I \cdot Δt\right) \cdot VW=(I⋅Δt)⋅V 92}{Р} \\ \end{split}P​=I2⋅R=RV2​

Итак, мы знаем, какова формула для электрической мощности, и мы изучили всю теорию расчета мощности, рассеиваемой резистором. Попробуем применить эти знания на практике!

Как пользоваться калькулятором мощности резистора?

Предположим, у нас есть следующая проблема:

❓ Три резистора 20 Ом20\ \mathrm{Ом}20 Ом, 30 Ом30\ \mathrm{Ом}30 Ом и 50 Ом50\ \mathrm{Ом}50 Ом соединены в ряд через батарею 125 В125\ \mathrm{V}125 В**. Определите общую мощность, рассеиваемую резисторами.*

Давайте посмотрим, как использовать калькулятор мощности резистора для решения этой задачи:

1. Выберите соответствующие единицы измерения для каждой величины. Единицами сопротивления, тока, напряжения и мощности являются ом (Ω\mathrm{Ω}Ω), ампер (A\mathrm{A}A), вольт (V\mathrm{V}V) и ватт (W\ mathrm{W}W) соответственно по умолчанию.
2. Определите переменные, указанные в вопросе — в приведенном выше вопросе заданными величинами являются сопротивление и напряжение.
3. Введите 100 Ω100\ \mathrm{Ω}100 Ω (эквивалентное сопротивление) в поле ввода сопротивления.
4. Введите 125 V125\ \mathrm{V}125 V` в поле ввода напряжения.

Вот оно! Наш калькулятор мощности резистора отображает как ток, протекающий через резистор (1,25 A1,25\\mathrm{A}1,25 A), так и мощность, рассеиваемую резистором (156,25 Вт 156,25\\mathrm{Вт}156,25 Вт).

Как использовать калькулятор мощности резистора для цепей с несколькими резисторами

Для использования калькулятора мощности резистора для цепей с несколькими резисторами :

1. Выберите тип цепи из раскрывающегося списка Тип цепи .
2. Выберите известный параметр между током и напряжением источника питания из выпадающего списка для Мой источник питания имеет константу . Введите известное значение параметра в следующей строке.
3. Старт ввод сопротивления резисторов из Resistor 1 (R1R_1R1​). Каждый раз, когда вы вводите значение сопротивления, появляется новая строка для добавления следующего сопротивления. Вы можете добавить до десяти резисторов.

Легко! Наш калькулятор мощности резистора отображает эквивалентное сопротивление , ток через каждый резистор, падение напряжения на каждом резисторе и мощность , рассеиваемую на каждом резисторе!

Подходит ли этот калькулятор мощности резистора для резисторов в цепях переменного тока?

Наш калькулятор использует уравнение для мощности в цепи постоянного тока для определения мощности, поглощаемой резистором, согласно формуле P=V⋅IP = V\cdot IP=V⋅I. Средняя мощность цепи переменного тока представляет собой произведение среднеквадратичных (RMS) значений напряжения на входе и тока от источника питания, а также коэффициента мощности:

P=VRMS⋅IRMS⋅PFP = V_{ RMS} \cdot I_{RMS} \cdot \text{PF}P=VRMS​⋅IRMS​⋅PF

Здесь VRMSV_{\mathrm{RMS}}VRMS​ и IRMSI_{\mathrm{RMS}}IRMS​ обозначают среднеквадратичные значения напряжения и тока. PF\text{PF}PF — коэффициент мощности цепи.

Среднеквадратичные значения напряжения и тока эквивалентны постоянному напряжению и току соответственно: если вы запутались, наш калькулятор среднеквадратичного напряжения здесь, чтобы помочь! Для чисто резистивной цепи (цепь, содержащая только резисторы и не содержащая конденсаторов или катушек индуктивности, или цепь, в которой только резисторы рассеивают всю мощность цепи) коэффициент мощности будет равен 1.

Следовательно, мощность, рассеиваемая резистор в цепи переменного тока без конденсаторов и катушек индуктивности равно P=VRMS⋅IRMSP = V_{\mathrm{RMS}} \cdot I _{\mathrm{RMS}}P=VRMS⋅IRMS​. Это означает, что вы можете использовать наш инструмент для расчета мощности, рассеиваемой резистором в цепи переменного тока, но только если он чисто резистивный.

Часто задаваемые вопросы

Как резистор влияет на электрическую цепь?

Резисторы замедляют электроны, протекающие в его цепи, а уменьшают общий ток в его цепи. Высокое сродство атомов резистора к электрону заставляет электроны в резисторе замедляться. Эти электроны оказывают отталкивающую силу на электроны, удаляющиеся от отрицательного полюса батареи, замедляя их. Электроны между резистором и положительной клеммой не испытывают сильного отталкивания от электронов вблизи отрицательной клеммы и в резисторе и, следовательно, не ускоряются.

Может ли резистор подавать питание?

№ . Процесс подачи электроэнергии включает преобразование других форм энергии в электрическую энергию. Резисторы преобразуют электрическую энергию в тепловую. Итак, резистор не может подавать питание в цепь, а вместо этого поглощает и рассеивает мощность .

Как найти мощность, рассеиваемую резистором 10 Ом, подключенным параллельно резистору 5 Ом мощностью 40 Вт?

При параллельном соединении резисторов напряжение на каждом резисторе одинаковое .

1. Найдите напряжение (В) на резисторе R ₁ номинальной мощности P ₁ по формуле:
   • В = √(P ₁ × R ₁ ).
2. Рассчитайте мощность, рассеиваемую вторым резистором (R ₂ ), P ₂ = V ² /R ₂ .
3. Общее напряжение равно 14,14 В, поэтому результирующая мощность равна 20 Вт .

Как определить, какой резистор рассеивает наибольшую мощность в цепи?

Компонент с наибольшим сопротивлением рассеивает наибольшую мощность в последовательной цепи .
