Как узнать тип конденсатора по внешнему виду. Как определить тип и полярность конденсатора: маркировка, внешний вид и проверка мультиметром

Как узнать тип конденсатора по маркировке на корпусе. Как отличить полярный конденсатор от неполярного. Как определить полярность электролитического конденсатора. Как проверить исправность конденсатора мультиметром.

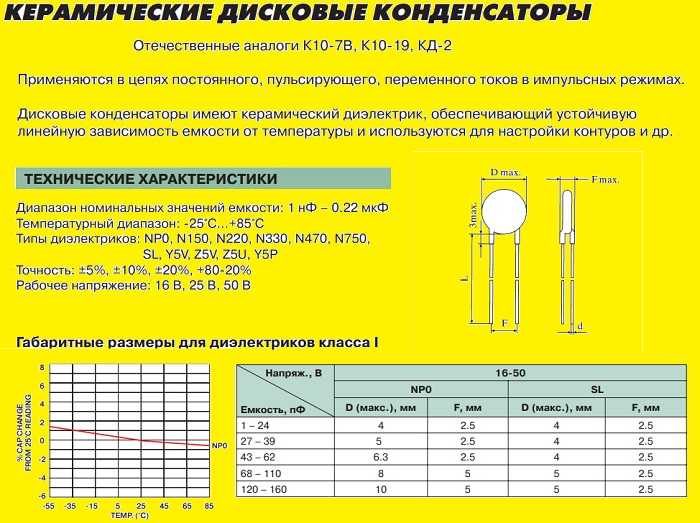

Типы конденсаторов и их маркировка

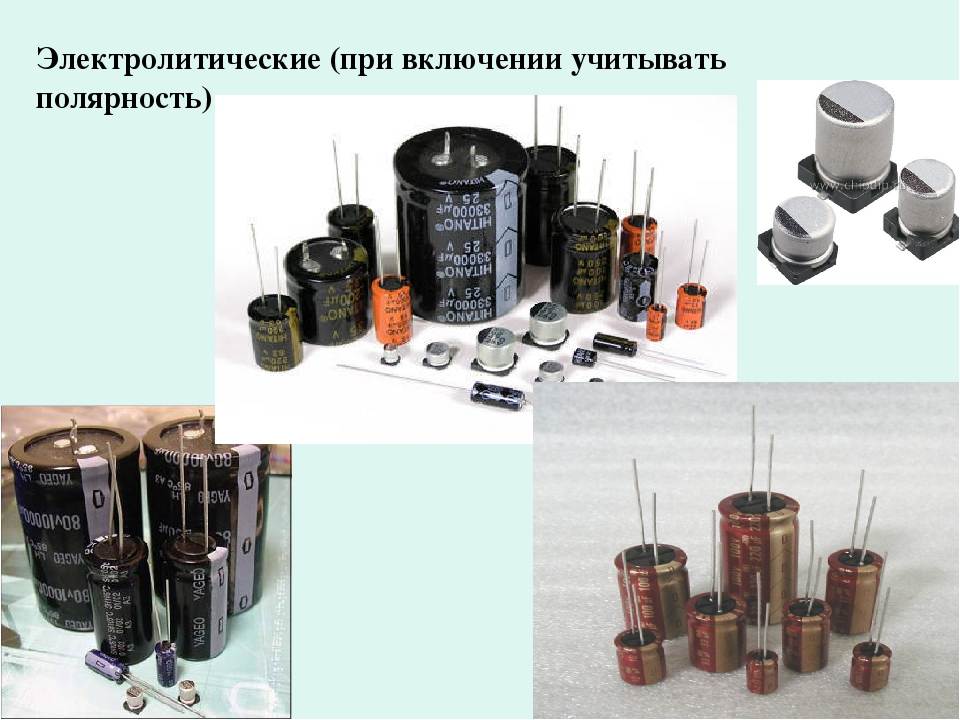

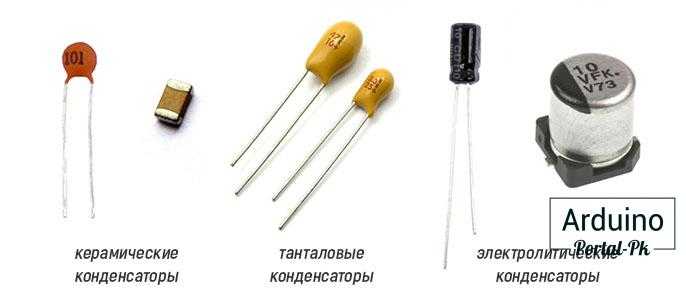

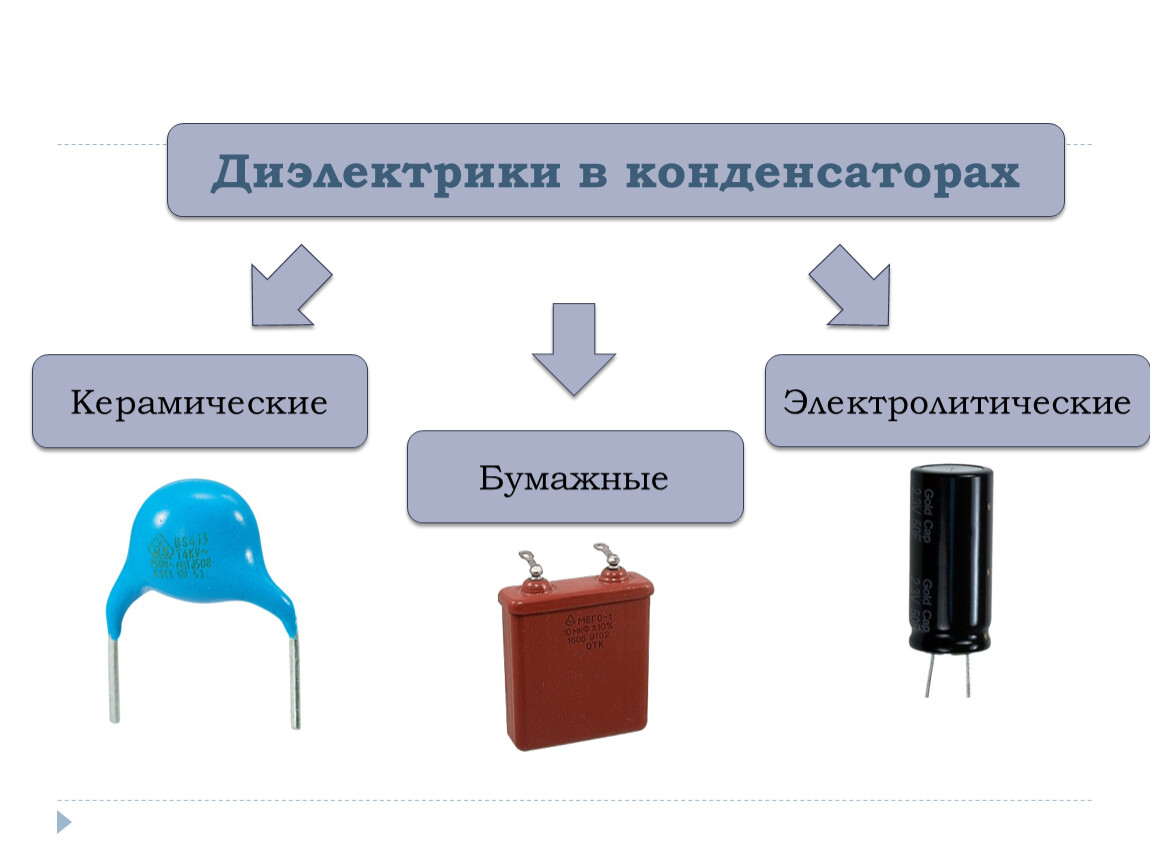

Конденсаторы бывают двух основных типов: полярные и неполярные. Полярные конденсаторы, к которым относятся в основном электролитические, имеют четко обозначенные положительный и отрицательный выводы. Неполярные конденсаторы можно подключать в схему любой стороной.

На корпусе конденсатора обычно указываются следующие параметры:

• Емкость (в пикофарадах, нанофарадах или микрофарадах)
• Максимальное рабочее напряжение
• Допустимое отклонение емкости (в процентах)
• Полярность (для полярных конденсаторов)

Емкость может быть указана как числовым значением, так и кодом из цифр и букв. Например, 104 означает 10 * 10^4 пикофарад, то есть 100 нанофарад.

Как определить полярность электролитического конденсатора

Определить полярность электролитического конденсатора можно несколькими способами:

• По маркировке на корпусе — обычно минусовой вывод обозначается полосой или значком «-«
• По длине выводов — у многих конденсаторов положительный вывод длиннее отрицательного
• По форме корпуса — у некоторых моделей со стороны положительного вывода корпус имеет больший диаметр

Важно соблюдать полярность при подключении электролитических конденсаторов, иначе они могут выйти из строя или даже взорваться при подаче напряжения.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить исправность конденсатора и измерить его емкость. Основные этапы проверки:

1. Разрядите конденсатор, замкнув его выводы.
2. Установите мультиметр в режим измерения сопротивления.
3. Подключите щупы к выводам конденсатора, соблюдая полярность для электролитических конденсаторов.
4. Оцените показания прибора:

• Для исправного конденсатора сопротивление будет плавно возрастать от нуля до бесконечности.
• Постоянно низкое сопротивление указывает на короткое замыкание.
• Сразу высокое сопротивление говорит о обрыве внутри конденсатора.

Для точного измерения емкости используйте специальный режим измерения емкости, если он есть в вашем мультиметре.

Визуальная проверка конденсатора

Перед электрической проверкой стоит осмотреть конденсатор на наличие внешних повреждений. Признаки неисправности могут включать:

• Вздутие или деформация корпуса
• Следы вытекшего электролита
• Трещины или сколы на корпусе
• Обгорелость или изменение цвета корпуса
• Окисление или повреждение выводов

При обнаружении любых из этих признаков конденсатор следует заменить, не проводя дальнейших проверок.

Особенности проверки SMD-конденсаторов

Поверхностно-монтируемые (SMD) конденсаторы имеют свои особенности при проверке:

• Маркировка часто отсутствует или сокращена из-за малых размеров
• Для измерений требуются специальные щупы-пинцеты
• Важно не повредить хрупкие контактные площадки при проверке
• Для точных измерений лучше использовать специализированные SMD-тестеры

При работе с SMD-компонентами соблюдайте осторожность и используйте соответствующие инструменты.

Проверка конденсатора в схеме

Проверка конденсатора, не выпаивая его из схемы, имеет ряд ограничений:

• Параллельно подключенные компоненты могут искажать результаты измерений
• Невозможно точно измерить емкость без отключения конденсатора
• Сложно определить утечку тока через конденсатор

Для наиболее достоверной проверки рекомендуется выпаивать хотя бы один вывод конденсатора из платы. Если это невозможно, учитывайте влияние других компонентов на результаты измерений.

Замена неисправного конденсатора

При замене неисправного конденсатора важно учитывать следующие факторы:

• Емкость нового конденсатора должна соответствовать оригинальной или быть немного выше
• Рабочее напряжение должно быть не ниже, чем у заменяемого конденсатора
• Для электролитических конденсаторов необходимо соблюдать полярность
• Размеры и форма нового конденсатора должны позволять установить его в схему
• При возможности выбирайте конденсаторы с меньшим допуском емкости

Перед окончательной установкой нового конденсатора проверьте его исправность мультиметром.

Как определить полярность электролитических конденсаторов, где плюс и минус?

Как определить полярность электролитических конденсаторов, где плюс и минус? Многие типы электрических конденсаторов не имеют полярности и поэтому легко подключаются к цепи. Электролитические зарядные батареи представляют собой особый класс, поскольку они имеют положительные и отрицательные клеммы, поэтому при их подключении часто возникает проблема — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует несколько способов проверки положения плюсового и минусового концов устройства. Полярность конденсатора определяется следующим образом:



• маркировка, т.е. надписи и рисунки на корпусе
• внешне;
• Использование универсального мультиметра.



Важно правильно определить положительные и отрицательные клеммы, чтобы цепь не вышла из строя при подаче напряжения после установки.

По маркировке

Идентификация аккумуляторных батарей, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые меняются с течением времени. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях маркировался только положительный контакт — знаком «+». Этот символ был нанесен на корпус рядом с положительной клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, так как они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» также размещается на печатной плате рядом с положительным полюсом размещенного на ней запоминающего устройства.

2.Как узнать полярность оксидного-электролитического конденсатора.

В изделиях серии K50-16 маркировка полярности расположена на дне, выполненном из пластика. В других моделях серии K50, таких как K50-6, знак «плюс» нанесен на нижнюю часть алюминиевого корпуса, рядом с положительной клеммой. Иногда импортные продукты, произведенные в бывшем социалистическом лагере, также маркируются на дне. Современная отечественная продукция соответствует мировым стандартам.

Маркировка конденсаторов SMD (Surface Mounted Device) (SMT — технология поверхностного монтажа) отличается от маркировки обычных конденсаторов. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, положительная сторона которой покрыта серебристой полосой с символом «плюс».

Обозначение минуса

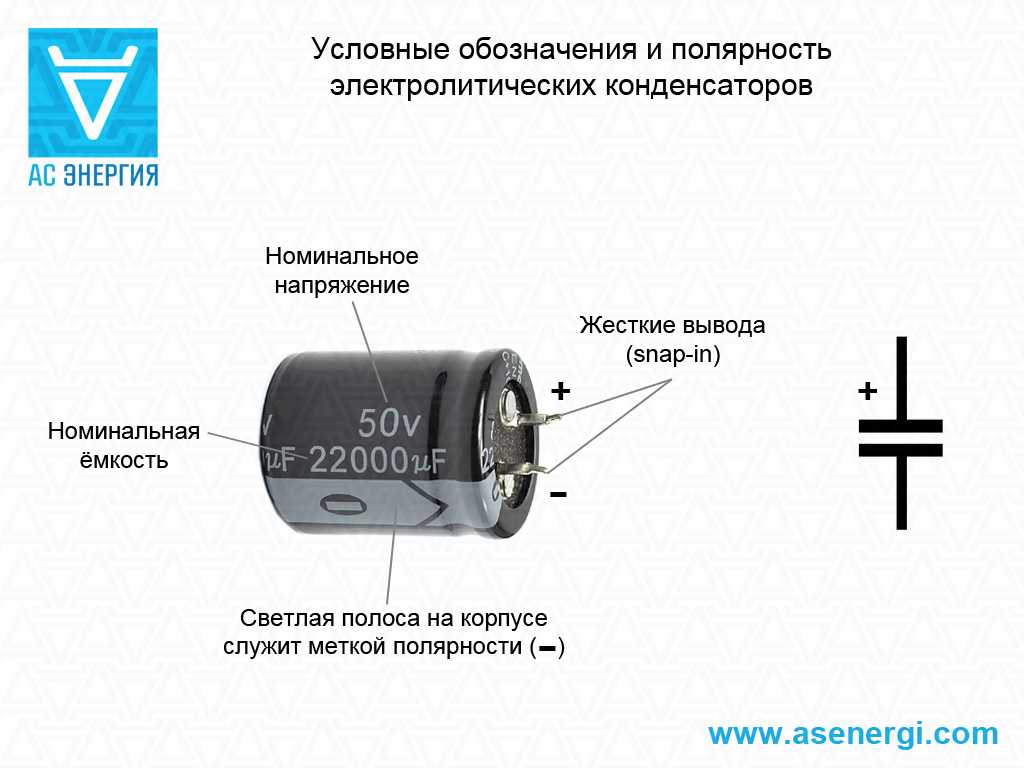

Принцип маркировки полярности импортной продукции отличается от традиционных стандартов отечественной промышленности и опирается на алгоритм: «Чтобы узнать, где плюс, нужно сначала найти, где минус». Место негативного контакта обозначается как специальными знаками, так и цветом тела.

Например, черный цилиндрический корпус имеет светло-серую полосу по всей высоте цилиндра со стороны отрицательного вывода, который иногда называют катодом. На полосе нанесена пунктирная линия, или вытянутые эллипсы, или знак минус, и 1 или 2 угла, резко направленные в сторону катода. Диапазоны с другими номиналами отличаются синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Используются и другие цвета, следуя общему правилу: более темный корпус и более светлая полоса. Они никогда не стираются полностью, поэтому полярность электролита, как на техническом жаргоне называют электролитические конденсаторы, всегда можно определить с уверенностью.

Как можно определить полярность выводов электролитического конденсатора, когда на нем нет надписи

Корпус SMD-конденсаторов, выполненный в виде алюминиевого металлического цилиндра, остается неокрашенным и имеет естественный серебристый цвет, в то время как сегмент круглого верхнего конца окрашен в интенсивный черный, красный или синий цвет и соответствует положению отрицательной клеммы. Когда компонент установлен на поверхности печатной платы, частично окрашенная поверхность корпуса, указывающая на полярность, хорошо видна на схеме, так как она имеет большую высоту, чем плоские компоненты.

Маркировка полярности цилиндрического SMD-устройства наносится на поверхность платы: это круг с заштрихованным белым участком, где расположен отрицательный контакт. Однако некоторые производители предпочитают использовать белые линии для обозначения положительной стороны устройства.

По внешнему виду

Если маркировка стерта или неясна, иногда можно определить полярность конденсатора, анализируя внешнюю форму корпуса. У многих конденсаторов с выводами на одной стороне, которые не были собраны, положительная сторона длиннее отрицательной. Продукция ECA, ныне устаревшая, имеет вид двух цилиндров, поставленных друг на друга: один с большим диаметром и меньшей высотой, а другой с меньшим диаметром, но гораздо более высокий. Контакты расположены по центру на концах цилиндров. Положительная клемма устанавливается на конце цилиндра большего диаметра.

У некоторых крупных электролитиков катод соединен с корпусом, который припаян к шасси схемы. Соответственно, положительная клемма изолирована от шасси и расположена на верхней части шасси.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов обозначается яркой полосой, связанной с отрицательным полюсом устройства. Если ни по маркировке, ни по внешнему виду электролита полярность определить невозможно, то и тогда проблема «как узнать полярность конденсатора» решается с помощью универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов схему следует собрать так, чтобы испытательное напряжение источника постоянного тока (DC) не превышало 70-75% от номинала, указанного на корпусе преобразователя или в справочнике. Например, если электролит рассчитан на напряжение 16 В, источник питания должен выдавать не более 12 В. Если вы не знаете номинал электролита, начните эксперименты с небольших значений в диапазоне 5-6 В, а затем постепенно увеличивайте напряжение на выходе источника питания.

Как проверить конденсатор — используем мультиметр для проверки на работоспособность конденсатор

Содержание

Обозначения на конденсаторах

От размеров элемента зависит количество данных, характеризующих его параметры. На корпус элемента наносятся обязательные электрические характеристики:

• ёмкость конденсатора, С;
• максимальное напряжение, на которое рассчитан элемент, В.

Маркировка конденсаторов

На очень мелких деталях может быть отмечена только ёмкость, по стандарту EIA. Если нарисованы только цифры и буква, то цифры обозначают ёмкость, буквы могут иметь расшифровку, применимую к типу конструкции. При наличии трёх цифр первые две – это ёмкость. Третья цифра, лежащая в пределах 0-6, – это множитель нуля (505 – 55*100000). Когда третья цифра 8, значение умножают на 0,01, если 9 – на 0,1.

К сведению. Буква, обозначающая ёмкость, может стоять как после числового значения, так перед ним и между цифрами. Например, Н15; 1Н5; 15Н. Таким образом, может обозначаться десятичный разряд числа – 0,15нФ; 1,5нФ; 15нФ.

Дополнительно могут быть обозначены значения:

• тип – конструктивное исполнение;
• вид тока – постоянный, переменный, AC – DC;
• рабочая частота, Гц;
• величина допустимых отклонений ёмкости, %;
• полярность выводов у электролитических конденсаторов, « + » и « – ».

Обозначения на корпусе электролитического конденсатора

Теперь, когда мы разобрались с основами, можно перейти к проверке варистора

Определяем работоспособность элемента (пошаговая инструкция)

Для данной операции нам потребуются следующие инструменты:

• Отвертка (как правило, крестовая). Чтобы добраться до платы блока питания, потребуется разобрать корпус электронного устройства, тут без отвертки не обойтись.
• Щетка, для очистки печатной платы. Как показывает практика, в БП накапливается много пыли. Особенно это характерно для устройств с принудительным охлаждением, типичный пример, – блок питания компьютера.
• Паяльник. В силовой части БП на плате большие дорожки и нет мелких элементов, поэтому допустимо использовать устройства мощностью до 75 Вт.
• Канифоль и припой.
• Мультиметр или другой прибор, позволяющий измерить сопротивление.

Когда все инструменты готовы, можно приступать к процедуре. Действуем по следующему алгоритму:

Разбираем корпус устройства. В данном случае дать детальную инструкцию как это сделать затруднительно, поскольку конструкции приборов существенно отличаются друг от друга. Эту информацию можно найти в инструкции к оборудованию или на сайте производителя, также поможет поиск на тематических форумах и блогах. Добравшись до печатной платы БП, следует очистить ее от пыли. Делать это нужно аккуратно, чтобы не повредить радиодетали. Бывали случаи, когда от чрезмерного усилия, в процессе чистки, щетка повреждала транзистор, тиристор или другой компанент.

Когда пыль удалена, находим варистор, он имеет характерный вид, поэтому спутать его можно разве что с конденсатором, но последний отличается маркировкой.

Варистор в силовой части БП

Найдя элемент, тщательно осматриваем его на предмет повреждений. Это могут быть трещины, сколы и другие нарушения целостности корпуса. В большинстве случаев, определить неисправность можно на этом этапе. При обнаружении повреждений элемент выпаиваем и меняем на такой же или аналог. Подобрать его можно самостоятельно (расшифровка маркировки приводилась выше) или посоветовавшись с продавцом радиодеталей.

Варистор со следами повреждений

Если визуальный осмотр не дал результатов, следует проверить варистор мультиметром, для этого выпаиваем деталь. Для проведения измерения подключаем щупы к мультиметру (на рисунке 7 гнезда показаны зеленым цветом) и переводим его в режим измерения максимального сопротивления (красный круг на рис. 7). Если у вас мультиметр другого типа, воспользуйтесь инструкцией к прибору.

Рисунок 7. Установка режима отмечена красным, гнезда для щупов – зеленым

Касаемся щупами выводов и измеряем сопротивление варистора. Оно должно быть бесконечно большим. Иное значение указывает на неисправность варистора, следовательно, его необходимо заменить.

Важный момент! Прежде, чем измерить сопротивление, убедитесь, что пальцы не касаются стальных наконечников щупов, в этом случае прибор покажет сопротивление кожного покрова.

Произведя замену (если в этом есть необходимость), собираем устройство.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т . е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры

Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками

Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Watch this video on YouTube

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Как проверить конденсатор мультиметром

В данном материале я расскажу, как можно проверить исправность конденсатора с применением мультиметра. Итак, давайте приступим.

Определяем полярный или неполярный конденсатор

Существуют две разновидности конденсаторов: полярный и неполярный. К полярным конденсаторам относятся в основном электролитические и у них есть плюс и минус.

Подобные конденсаторы крайне чувствительны к полярности. Если вы ее перепутаете и впаяете такой элемент наоборот, то при первом же включении конденсатор просто выйдет из строя. И если вы установили современный конденсатор с так называемыми насечками,

то он просто вздуется и раскроется по этим насечкам, которые как раз и предназначены для того, чтобы предотвратить взрыв. Если же был впаян старый советский электролитический конденсатор, то тут есть вероятность взрыва

Так что будьте внимательны и всегда обращайте внимание на полярность изделия

Кстати, определить ее легко. На полярных конденсаторах минусовая ножка выделяется черной птичкой или светлой полосой, например, как здесь:

К чему это я все рассказываю? К тому, что при проверке нам тоже важна полярность или неполярность конденсатора.

Итак, с полярностью понятно, давайте теперь разберемся, как проверять конденсатор. Вспоминаем главное свойство конденсаторов. Оно заключено в том, что он пропускает постоянный ток только в первые секунды времени (пока идет заряд конденсатора) и как только конденсатор набрал свою емкость, ток перестает течь.

Важно. Для проверки мультиметром подойдут конденсаторы емкостью от 0,25 мкФ

Приступаем к проверке полярного конденсатора

Итак, сегодня мы будем проверять этот конденсатор:

Берем мультиметр, выставляем на приборе прозвонку или же измерение сопротивления. Так как в таком режиме измерительный прибор выдает постоянное напряжение, то прислонив щупы и строго соблюдая полярность (черный щуп на минус, а красный на плюс), мы начнем заряжать наш испытуемый конденсатор.

Поэтому вначале на приборе будет минимальное значение сопротивления, которое будет расти по мере зарядки конденсатора, и в конце концов на приборе загорится «1». Это значит, что достигнут предел измерения на вашем мультиметре.

Если же прислонив щупы к выводам конденсатора вы на дисплее обнаружили нули и стоит писк, значит в конденсаторе было короткое замыкание и он пробит. Если же сразу увидели «1», то значит внутри конденсатора обрыв.

Данное изделие признается неисправным и поэтому его нужно выкинуть.

Проверяем неполярный конденсатор

В таком варианте проверка будет предельно проста. На мультиметре выставляем измерение сопротивления на Мегомы и прислоняем щупы к выводам конденсатора, при этом полярность не играет никакой роли. И если на дисплее вы увидите сопротивление менее двух МегаОм, то данный конденсатор негоден, его также следует выкинуть.

Если же в вашем приборе присутствует следующий разъем,

То проверка конденсаторов упрощается в разы, вы просто вставляете концы в разъем и видите емкость конденсатора.

Заключение

Это все, что я хотел вам рассказать о проверке конденсатора с применением мультиметра. Если статья была вам интересна и полезна, то оцените ее пальцем вверх

Спасибо за ваше внимание!

Прибор своими руками

Для проверки конденсаторов можно собрать собственный прибор. Он будет определять емкость не хуже профессиональной аппаратуры. Собрать подобное устройство своими руками достаточно просто. С помощью этого прибора можно проверить работоспособность любых емкостных элементов и даже SMD.

Схема сборки:

Для прибора понадобятся следующие детали:

1. Микросхема из серии 555, например, NE555 или отечественный аналог КР1006ВИ1. Данная микросхема является таймером времени, но в приборе будет играть роль генератора.
2. Резисторы: R1 и R5 на 6.8 К. R12 на 12 К. R10 на 100 К. R2 и R6 на 51 К. R13 и R11 на 100 К. R3 и R7 на 68 К. R14 на 120 К. R4 и R8 на 510 К. R15 на 13 К.
3. Конденсаторы: С1 емкостью 47nf, С2 на 470pf, С3 на 0ю47 mkF.
4. VD1 подходит любой диод малой мощности, например, SOD 232.
5. SA1 является любым переключателем на 5 положений.
6. Мультиметр Х1.
7. Батарея или блок питания до 12 вольт.

Принцип работы прибора заключается в следующем:

1. Резисторы R1 и R8, вместе с конденсаторами С1 и С2, создают прямоугольные импульсы, которые регулируются при помощи переключателя SA1. Прибор работает в диапазоне частот от 25 и 2.5 kHz и 25–250 Hz.
2. Заряд для испытуемого элемента подается через диод VD1.
3. Разрядниками заряда являются резисторы R10, 12, 15.
4. Образовавшийся разрядный импульс рассчитывается микросхемой 555. Длительность импульса приравнивается к емкости испытуемого элемента.
5. Резистор R13 и конденсатор С3, стоящие на выходе, преобразуют импульс в электрический ток. Напряжение равно емкости испытуемой радиодетали.
6. Напряжение на выходе поступает на мультиметр Х1, который показывает количество вольт, а значит общую емкость детали.

При помощи данного прибора можно проводить проверку конденсаторов емкостью от 20 pF до 200 mkF. Собирается схема на печатной плате, которая должна быть очищена от всех старых дорожек и вытравлена. Если сборка схемы проводится при помощи пайки проводами, нужно учитывать, что длина провода сильно влияет на длину импульса.

Принципиальная схема на печатной плате:

Блиц-советы

• При сбоях в схеме проверяется дата выпуска конденсаторного элемента. За 5-летний срок эксплуатации возможно «усыхание» данной детали на 55 – 75%. Поэтому слишком старую деталь лучше сразу заменять, потому что даже рабочий элемент будет вносить некоторые искажения.
• Для максимальной точности результатов измерений перед проверочным процессом в оборудование необходимо поставить новую батарейку.
• До проверки конденсатор рекомендуется выпаивать из схемы полностью или только 1-ну ножку. Если элемент большой и имеет подводку проводов, то отсоединению подвергается 1 из них. Иначе результат будет искажен.
• Касание руками выводов конденсатора при его проверке строго запрещено. Это объясняется тем, что человеческое тело имеет сопротивление в 4 Ом, которое способно исказить результат поверки.
• Для современных мультиметров максимальным пределом измерения будет емкость до 200 мкФ. Номинал элементов емкостью до 0.25мкФ подвергаются проверке на наличие короткого замыкания. Если превысить допустимые значения измерения, мультиметру грозит поломка, даже несмотря на установленный внутри него предохранитель.
• При работе с высоковольтными схемами не стоит забывать о технике безопасности. Любой такой ремонт должен начинаться после того, как ремонтируемое оборудование выключено и электрокомпонент разряжен разрядной цепью.
• Чтобы проверить деталь большой емкости, может подойти более экстремальный способ. После того, как элемент зарядится полностью, производят замыкание его выводов на предмете из металла. Предварительно данный предмет должен быть покрыт изолятором, и имеет смысл работать в резиновых перчатках. Появление искры и одновременно характерное звуковое сопровождение будет служить результатом процесса разряда.

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В —  проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания

Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

• Красный щуп — к положительному выводу.
• Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

Проверка стрелочным прибором

Еще один возможный вариант проверки конденсатора – это проверка измерительным стрелочным прибором. Методика проверки здесь немного отличается, и представляет она такую последовательность:

1. Прежде всего нужно настроить тестер, нажав на него кнопку «rx».
2. После этого потребуется вставить щупы прибора в рабочие контакты прибора со стрелкой.
3. Далее необходимо полностью разрядить конденсатор и прикоснуться щупами мультиметра к его контактам.

Затем останется только следить за результатами. Если конденсатор в порядке, то стрелка прибора сначала отклонится от своего положения, а потом медленно вернется обратно, так как элемент будет постепенно набирать заряд. Чем быстрее возвращается стрелка, тем больше емкость элемента.

Также, если стрелка прибора зависла в одном положении или, наоборот, не хочет возвращаться на место, элемент вышел из строя. Стоит заметить, что этот способ проще в плане визуального отслеживания, так как следить приходится только за стрелкой, а не за цифровыми обозначениями прибора.

Виды конденсаторов и их неисправности

Если вы решили проверить конденсатор на схеме тестером, то необходимо знать какие есть на сегодняшний виды этих электронных компонентов. Конденсаторы могут быть неполярными (керамические) и полярными (электролитические). Принцип работы всех «кондёров» заключается в том, что элемент способен накапливать некоторый электрический заряд, что возможно только при работе с переменным током.

Виды конденсаторов и возможные варианты неисправностей

Наиболее частые неисправности конденсаторов:

• короткое замыкание между обкладками, в следствии повреждения или перегрева — неисправность выявляется любым тестером в режиме прозвона;
• полная потеря ёмкости — у конденсаторов с большой ёмкостью неисправность выявляется просто, а для элементов менее 500 пФ необходимо оборудование;
• частичная потеря ёмкости — керамические и пленочные конденсаторы могут получить эту неисправность в результате механического повреждения;
• низкое сопротивление утечки (элемент «не держит» заряд) — этот дефект свойственен, в основном, электролитическим конденсаторам.

Перед тем, как проверить конденсатор, необходимо его разрядить. Особенно это касается элементов с большой емкостью и высоким напряжением, иначе можно испортить тестер. Низковольтные конденсаторы с малой емкостью можно просто закоротить обычной отверткой. Конденсаторы с емкостью от 100 мкФ разряжать следует уже через резистор сопротивлением 5-20 КОм и мощностью 1 – 2 Вт.

При разрядке элемента постарайтесь не касаться оголенных контактов руками. Резистор следует зажать щипцам или плосками в изоляции и с помощью него закоротить на несколько секунд выводы конденсатора, чтобы убрать с обкладок остаточный заряд. После этого можно смело проверять мультиметром конденсатор на работоспособность, а для этого есть масса способов, о которых мы расскажем далее.

Что такое конденсатор?. Всем привет! Меня зовут Пэтти. Я типа… | by Пэтти Конденсатор | Breadboardeaux

Привет! Меня зовут Пэтти. Я тип электронного компонента, называемый конденсатором. Иногда меня называют «кепкой», для краткости. Я двухполюсный компонент. Это значит, что у меня есть положительные и отрицательные стороны, как у моего друга Эда, светодиода.

Также, как и у Эда, моя положительная клемма, отведение или нога длиннее моей отрицательной стороны.

Конденсаторы можно найти во всевозможных схемах, таких как поздравительные открытки, воспроизводящие звуки или музыку, телевизор, автомобиль и многое другое. Что делает нас, конденсаторов, особенными, так это наша способность накапливать энергию: я подобен полностью заряженной электрической батарее. В отличие от батареи я не являюсь источником энергии, но я могу накапливать энергию, обеспечиваемую батареей или другим источником.

В цепях люди используют конденсаторы для накопления энергии, предотвращения скачков напряжения и сложной фильтрации сигналов. Эти вещи могут показаться сложными, но я немного подробнее объясню, что они означают. Во-первых, нам нужно поговорить о емкости .

Каждый конденсатор имеет определенное количество чего-то, называемого емкостью . Это означает количество заряда, которое конденсатор может накопить внутри себя. Термин, который люди используют для описания емкости, равен фарад . Мы сокращаем это буквой F. Слово «фарада» происходит от Майкла Фарадея. Он был известным ученым давным-давно, изучавшим основные принципы электричества. Он своего рода мой герой.

Один Фарад представляет собой БОЛЬШУЮ емкость, намного больше, чем нужно многим схемам. Есть много конденсаторов, таких как я, которые имеют меньшую емкость, поэтому мы используем другие буквы перед буквой F, чтобы обозначить ее емкость. Одна из этих букв — µ, что означает микро. Поэтому, когда вы видите «мкФ», это означает микрофарад .

Возьмем, к примеру, меня. Я конденсатор на 2,2 мкФ или микрофарад. Это означает, что у меня есть емкость 0,0000022 фарад. Понимаете, что я имею в виду, говоря, что 1 Фарада — это много? Я привык к небольшим схемам и таким вещам, как игрушки и игры, которые светятся, издают звуки или двигаются. В больших схемах, таких как телевизоры, используются конденсаторы с большей емкостью. Эти конденсаторы могут быть довольно большими. Они также могут быть опасны, даже если они отключены от сети. Поэтому, если вы когда-нибудь увидите большой конденсатор как часть цепи, не связывайтесь с ним без присутствия взрослого или профессионала!

Конденсаторы состоят из двух металлических пластин и куска материала, который находится между ними. Два металлических места расположены близко друг к другу, но материал между ними не позволяет им соприкасаться. Пластины содержат материал, проводящий электричество, такой как алюминий или серебро. Материал в середине всегда является чем-то, что не проводит электричество.

Когда вы пропускаете ток через конденсатор, заряд прилипает к металлическим пластинам. Поскольку материал между ними разделяет их, заряд не может переходить с одной пластины на другую. Поскольку они разделены, конденсатор создает электрическое поле, которое накапливает энергию, как батарея.

И, подобно батарее, конденсатор может удерживать этот заряд до тех пор, пока ему не нужно будет куда-то деваться. Как только конденсатор заполняется или достигает своей емкости, он будет отражать любой новый ток, проходящий через него. Если ему есть куда пойти, оно пойдет туда.

Например, если мы подключим конденсатор в цепи рядом со светодиодом, как только он заполнится, он будет пропускать ток вдоль светодиода, который зажжет его.

Светодиод, соединенный с небольшим конденсатором

Если конденсатор достаточно большой, он может функционировать в течение короткого времени как батарея после отключения источника питания от цепи. Конденсатор емкостью 470 мкФ, например, достаточно велик, чтобы при отключении питания от схемы, содержащей светодиод, свет в светодиоде потускнел, а не погас сразу. Это происходит потому, что, как только мы отключаем источник питания, конденсатор разряжает оставшуюся энергию, оставляя светодиод гореть на короткое время.

Светодиод, соединенный с большим конденсаторомРазличные типы конденсаторов | Википедия

Существует множество различных типов конденсаторов. Многие намного крупнее меня, а некоторые выглядят совсем иначе. На малой стороне есть конденсаторы, называемые «керамическими конденсаторами». Они получили такое название, потому что изоляция между двумя пластинами керамическая. Обычно они выглядят как маленькие желтые, красные или оранжевые лампочки. У них очень маленькая емкость, поэтому они не могут хранить много заряда, но все же могут быть полезны. Можете ли вы найти несколько таких примеров на картинке выше?

Существуют также электролитические, алюминиевые и танталовые конденсаторы. Они могут упаковать большую емкость в небольшой размер. Алюминиевая разновидность выглядит как маленькая консервная банка. Вот кто я. Мы являемся самым популярным типом конденсаторов, поэтому, если вы посмотрите на схему, скорее всего, вы увидите конденсатор, похожий на меня. Часто такие конденсаторы, как я, являются самыми большими компонентами в цепи, поэтому у вас не должно возникнуть проблем с поиском нас.

Как и у светодиода, у нас также есть две ножки или выводы. И как у светодиода, одна ножка, плюсовая, длиннее другой. У меня также есть полоска на теле, которая указывает, какая сторона отрицательная.

Знаете ли вы, что многие источники питания не обеспечивают стабильную подачу энергии с течением времени? На самом деле довольно часто напряжение в цепи изменяется по мере того, как через нее проходит мощность. Иногда она выше, чем нужно, а иногда ниже. Для многих типов цепей это может привести к повреждению компонентов в цепи, если напряжение сильно изменится.

Такие конденсаторы, как я, действительно могут помочь в этом! Если вы поставите меня перед другим компонентом, который может быть чувствителен к изменениям напряжения, я гарантирую, что подача питания останется стабильной. Когда мощность источника падает, я вмешиваюсь и обеспечиваю мощность, необходимую для поддержания постоянного потока. Когда конденсатор выполняет эту работу, мы называем его «шунтирующим конденсатором».

Таким образом, конденсаторы также могут быть очень полезны для преобразования энергии, выходящей из вашей стены, во что-то, от чего может зависеть ваша электроника. В наших домах используется тип питания, называемый переменным током или переменным током. Среди прочего, это означает, что мощность меняется и не является постоянным напряжением с течением времени. Большинству нашей электроники нужен постоянный ток или постоянный ток. Это означает, что питание должно быть более или менее стабильным, чтобы наша электроника работала.

Держу пари, вы видели у себя дома такую ​​вилку.

Настенный адаптер переменного тока | Википедия

Этот тип вилки представляет собой настенный адаптер переменного тока, и его очень часто можно увидеть с определенными типами электроники. Вы когда-нибудь задумывались, что находится внутри одной из этих пробок? Ну, на самом деле там есть цепь, включающая несколько конденсаторов!

Внутри типичного сетевого адаптера переменного тока Посмотрите на все эти конденсаторы!

Вместе с некоторыми другими элементами здесь конденсаторы обеспечивают стабильный поток энергии к подключенной электронике, что помогает им работать и обеспечивает их безопасность.

В лампах-вспышках для фотокамер часто используются конденсаторы, которые посылают на лампы кратковременный интенсивный заряд энергии | Википедия

Вы также можете найти конденсаторы в звуковом оборудовании, таком как динамики и лампы-вспышки причудливых камер.

Аудиоусилитель. Вы видите конденсаторы? | Википедия

. Для аудиооборудования мы работаем аналогично шунтирующему конденсатору или преобразователю переменного тока, поскольку мы сохраняем сигнал в цепи устойчивым и предсказуемым. Для аудио это означает, что мы важны для создания великолепно звучащей музыки.

Конденсаторы могут показаться сложными, но на самом деле мы довольно простые. Мы обеспечиваем безопасность другой электроники и гарантируем, что питание остается стабильным и предсказуемым. И вы найдете нас почти везде!

Описание конденсаторов в громкоговорителях — Блог Teufel Audio

Конденсаторы, также известные как «конденсаторы», представляют собой пассивные электрические компоненты, способные накапливать электрический заряд на двух отдельных электродах или «пластинах», разделенных непроводящим материалом, называемым

. 0061 диалектика . Диалектика может быть чем угодно, через что не проходит электричество, от керамики и стекла до специально разработанного геля. В отличие от батарей, транзисторы не используют химическую реакцию для зарядки электродов, а требуют входящего тока. Конденсаторы разряжаются, если их электроды подключены к проводящему материалу. Молния — это пример двух электродов — двух заряженных слоев облаков или заряженного слоя облаков и земли — которые разделены диэлектрическим воздухом. Мы все знаем, как это выглядит, когда этот конкретный конденсатор разряжается. Две вещи из этого примера очевидны: конденсаторы мощные и могут очень быстро разряжать накопленный электрический заряд.

Среди многих применений конденсатора:

• Частоты фильтрации
• Выравнивание блока питания
• Сигнальная связь и развязка
• Обработка сигналов

Обеспечение равномерного потока напряжения

Многие из вышеупомянутых применений могут применяться в области аудиотехнологий. Например, конденсаторы способны справляться с быстрыми изменениями напряжения — очень удобная черта в области Hi-Fi. Они также помогают обеспечить громкоговорители устойчивым сигналом. Например, если уровень басов в определенной песне увеличивается очень быстро, может быть недостаточно напряжения для питания динамика до уровней, указанных звуковым сигналом. В таких случаях конденсаторы могут помочь в краткосрочной перспективе, предоставляя свою заряженную энергию.

Это известно как «выравнивание» напряжения. Конденсаторы часто встраиваются в усилители, чтобы обеспечить равномерное протекание напряжения. Неиспользование конденсаторов приведет к неопределенным источникам питания, которые невозможно обработать. На графическом изображении напряжение будет состоять только из большой синусоидальной волны, которая после каждого пика падает до нуля вольт. Для более стабильного результата эти промежутки напряжения должны быть заполнены сэкономленной энергией конденсатора. Конденсатор никогда не разряжается, потому что он просто заряжается во время пиков волны и разряжается во время промежутков.

Для сопряжения каскадов усиления

Дополнительным применением конденсатора является соединение двух каскадов усиления, например, предварительного усилителя с усилителем. В идеале от предусилителя к усилителю должно передаваться только напряжение переменного тока, а не постоянное напряжение. С конденсатором это достаточно легко организовать: когда конденсатор подключен к батарее и полностью заряжен, через него не может протекать постоянный ток. Переменный ток, однако, будет продолжать течь. Конденсатор, который служит для блокировки напряжения постоянного тока от напряжения переменного тока, известен как конденсатор связи.

В микрофонах

также используются разделительные конденсаторы для блокировки сигналов постоянного тока от записываемого сигнала. В то время как сигнал постоянного тока необходим для питания микрофона, для готовой аудиозаписи требуется только сигнал переменного тока.

Переход к кроссоверу

В блоге Teufel Audio недавно обсуждался еще один важный аудиокомпонент, а именно кроссовер. В кроссоверах также используется много разных конденсаторов разных размеров. Без конденсаторов кроссоверы не могли бы нормально работать. Работа конденсаторов заключается в том, чтобы пропускать только высокие частоты. Индуктор (также известный как катушка или дроссель) берет на себя противоположную задачу, пропуская только низкие частоты. Он делает это, сохраняя энергию в магнитной, а не в электрической форме. Катушки индуктивности — это фильтры нижних частот, а конденсаторы — фильтры высоких частот. Катушки индуктивности и конденсаторы будут различаться по размеру в соответствии с типом громкоговорителя, для которого они созданы.

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Значение конденсаторов

Чем больше конденсатор, тем на больший заряд он способен. Точный заряд, который может излучать конденсатор, обычно указывается на устройстве. Если это не так, его теоретически можно рассчитать самостоятельно по формуле.

Значения конденсаторов указаны в фарадах (Ф), обычно в микрофарадах (мкФ) и вольтах (В). Значение фарад указывает на то, что известно как номинальная емкость конденсатора, или просто емкость , которая говорит нам, сколько энергии содержит конденсатор при данном напряжении. Конденсатор емкостью 1 фарад можно зарядить напряжением 1 вольт. Кроме того, нагрузка на конденсатор будет указана как номинальное напряжение. Это указывает на величину напряжения, которому может подвергаться конденсатор, прежде чем он выйдет из строя. Большинство производителей будут использовать конденсаторы, рассчитанные на большее напряжение, чем обычно дает система. Это сделано для того, чтобы дать системе запас прочности. Например, если на конденсатор подается напряжение +50 вольт, можно ожидать, что на его конденсаторе будет значение 63 В и 5000 мкФ. Обратите внимание, что в отличие от батареи, это значение указывает не количество заряда, а максимальное значение, до которого его можно зарядить . Производитель обычно гарантирует, что конденсатор будет правильно работать в этих условиях при температуре от 70 до 80 градусов Цельсия.

Что делать, если перестал работать конденсатор?

Конденсатор может выйти из строя из-за воздействия тепла свыше 80 градусов. Белый дым, поднимающийся из корпуса усилителя, является признаком неисправного конденсатора. Тем, у кого было несколько старых Hi-Fi устройств, вероятно, приходилось в тот или иной момент менять конденсатор.

Следующее видео дает несколько полезных советов тем, кто хотел бы попробовать заменить неисправный конденсатор самостоятельно, хотя всегда следует помнить, что конденсатор с высоким напряжением может быть чрезвычайно опасным и даже смертельным в обращении. Это одна из причин, по которой мы рекомендуем обращаться к эксперту в случае сомнений.

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Помимо сильного нагрева, конденсаторы могут быть повреждены многими другими способами.
