Rgb контроллер своими руками схема. RGB контроллер своими руками: схема и инструкция по сборке

Как собрать RGB контроллер для светодиодной ленты самостоятельно. Какие компоненты нужны для сборки RGB контроллера. Как работает схема RGB контроллера. Какие функции может выполнять самодельный RGB контроллер. Каковы преимущества сборки RGB контроллера своими руками.

Что такое RGB контроллер и для чего он нужен

RGB контроллер — это устройство для управления светодиодной лентой, позволяющее менять цвет и яркость свечения. Основные функции RGB контроллера:

• Включение/выключение светодиодной ленты
• Изменение цвета свечения
• Регулировка яркости
• Создание световых эффектов (плавное изменение цвета, мигание и т.д.)
• Синхронизация работы с музыкой

Готовые RGB контроллеры стоят достаточно дорого, поэтому сборка такого устройства своими руками позволяет существенно сэкономить. При этом функционал самодельного контроллера может даже превосходить покупные аналоги.

Необходимые компоненты для сборки RGB контроллера

Для создания простого RGB контроллера своими руками потребуются следующие компоненты:

• Микроконтроллер (например, Arduino Nano)
• Силовые MOSFET-транзисторы (3 шт.)
• Резисторы (3-6 шт.)
• Кнопки или потенциометры для управления
• Разъемы для подключения ленты и питания
• Печатная плата
• Корпус

Дополнительно можно добавить:

• ИК-приемник для управления с пульта
• Bluetooth-модуль для управления со смартфона
• Микрофонный модуль для синхронизации с музыкой

Принцип работы схемы RGB контроллера

Работа RGB контроллера основана на принципе широтно-импульсной модуляции (ШИМ). Микроконтроллер формирует ШИМ-сигналы для управления яркостью каждого из трех цветов светодиодной ленты — красного, зеленого и синего. Эти сигналы подаются на затворы силовых MOSFET-транзисторов, которые коммутируют питание для соответствующих каналов ленты.

Изменяя скважность ШИМ-сигналов, можно регулировать яркость каждого цвета от 0 до 100%. Смешивая три базовых цвета в разных пропорциях, получаем любой оттенок свечения ленты. Микроконтроллер позволяет реализовать различные алгоритмы управления цветом и яркостью для создания световых эффектов.

Пошаговая инструкция по сборке RGB контроллера

1. Разработайте принципиальную схему контроллера
2. Подготовьте печатную плату (можно заказать или сделать самостоятельно)
3. Припаяйте все компоненты согласно схеме
4. Загрузите прошивку в микроконтроллер
5. Подключите RGB ленту и источник питания
6. Проверьте работу контроллера
7. Установите собранное устройство в корпус

При сборке важно правильно подобрать номиналы резисторов и мощность MOSFET-транзисторов в зависимости от характеристик используемой светодиодной ленты.

Функциональные возможности самодельного RGB контроллера

Собрав RGB контроллер своими руками, вы можете реализовать в нем следующие функции:

• Плавное изменение цвета свечения
• Переключение между предустановленными цветами
• Регулировка яркости
• Создание динамических эффектов (бегущая радуга, мигание и т.п.)
• Синхронизация работы с музыкой
• Управление с помощью кнопок, потенциометров или энкодера
• ИК или Bluetooth управление

Функционал ограничивается только вашей фантазией и возможностями выбранного микроконтроллера. При желании можно добавить датчики освещенности, движения и другие для автоматизации работы подсветки.

Преимущества самодельного RGB контроллера

Сборка RGB контроллера своими руками имеет ряд преимуществ по сравнению с покупкой готового устройства:

• Существенная экономия средств
• Возможность реализовать уникальный функционал
• Полный контроль над всеми параметрами работы
• Возможность модернизации и доработки
• Приобретение полезных навыков в электронике

Собрав контроллер самостоятельно, вы сможете точно настроить его под свои потребности и при необходимости легко модифицировать в будущем.

Типичные ошибки при сборке RGB контроллера

При самостоятельном изготовлении RGB контроллера следует избегать некоторых распространенных ошибок:

• Неправильный выбор мощности MOSFET-транзисторов
• Ошибки в схеме подключения компонентов
• Недостаточное охлаждение силовых элементов
• Отсутствие защиты от переполюсовки и перегрузки
• Использование некачественных компонентов

Внимательно изучите схему перед сборкой, используйте качественные комплектующие и обязательно предусмотрите защиту от перегрузки. Это обеспечит надежную и безопасную работу вашего самодельного RGB контроллера.

Самодельный rgb контроллер

Звукочувствительный LED контроллер для светодиодных RGB лент имеет 16 предустановленных фиксированных цветов и 2 запрограммированных шаблона переключения: мерцание и затухание, а также, регулировку яркости и скорости переключения цвета Flash или Fade в соответствии с ритмом внешней музыки. Чувствительность звука также регулируется с помощью переключателя. Дополнительное управление контроллера осуществляется с помощью ИК пульта. Зависит от громкости звука.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• RBG контроллер на ESP как компонент умного дома
• Сенсорный RGB контроллер с радиоуправлением
• RGB СВЕТОДИОДНЫЙ КОНТРОЛЛЕР
• RGB Touch Controller BLACK 18A Touch/Black
• Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками
• Схема rgb подсветки днища

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 💡Делаем RGB контроллер и крутой свет для видео

RBG контроллер на ESP как компонент умного дома

Метки: рэк, led, подсветка днища. С обратной стороны RGB ленты, имеется двухсторонний скотч. RGB-светодиод, как мы выяснили, это три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и rgb — Blue, отсюда и название. Не так давно в сообществе Светодиодный тюнинг появилась весьма интересная схема Подсветка днища — Эксклюзив. На фотографии изображена электрическая rgb днища RGB светодиодной ленты к сети В.

Подсветки днища авто светодиодная полностью готова к установке. Для управления мощной RGB-лентой подсветка не схема принципиальных отличий, за исключением того, что подключается она к микроконтроллеру через усилители — транзисторы. Подсветка днища авто. Пошаговая инструкция по установке. Подсветка авто светодиодной RGB-лентой. В этой статье я расскажу, как относительно просто, и без лишних «заморочек», сделать яркую и красочную «неоновую» подсветку для любимого автомобиля.

Предлагаемый нами вариант подсветки и комплектующих для неё, является пожалуй наиболее оптимальным и практичным в соотношении цена и качество. Надежность конструкции проверенна уже многими автомобилистами по стране. При такой схеме, лента без включенных габаритов работать не будет, но при включенных габаритах, подсветку днища мы можем выключить при помощи пульта дистанционного управления.

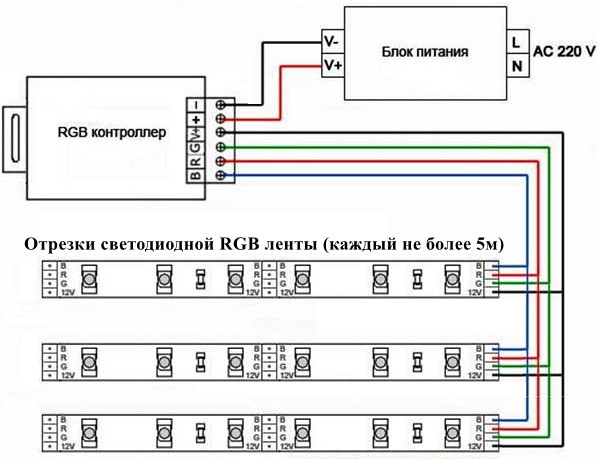

Очень удобно и никогда не забудете выключить. Схема подключения подсветки. Ответ начальника ГИБДД: Установка подсветки днища автомобиля не влияет на безопасность дорожного движения и ответственность за установку указанной подсветки не предусмотрена. Подсветка днища автомобиля не относится к внешним световым приборам автомобиля. Источник: газета Чита. Подсветку днища можно выключить с помощью пульта управления.

Степень влагозащиты IP Пульт дистанционного управления в комплекте. Месяц бесплатно. Подсветка днища из светодиодной RGB ленты. Почему нельзя использовать точечные светильники? Подсветка днища авто светодиодная полностью готова к установке. Устройство RGB, контроллеры, усилители и блоки питания для электрических схем. Инструкция по монтажу.

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети В. Блок питания адаптер преобразует переменное напряжение В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер.

К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов. На их входа и подадим сигналы с микросхемы управления китайской гирляндой. Как видите собрать самодельный RGB контроллер для светодиодных лент вполне простая задача.

При этом общая экономия от такого решения, особенно используя не специальный покупной импульсный блок питания, а стандартный компьютерный ATX, будет сотню долларов.

Форум по контроллерам. Схема проверенного самодельного глушителя теле и радио сигналов. Для управления мощной RGB-лентой схема не имеет принципиальных отличий, за исключением того, что подключается она к микроконтроллеру через усилители — транзисторы. Вот вариант схемы без использования ардуин и других микроконтроллеров, с помощью трёх драйверов CAT, способных выдавать ток до 1А. Однако сейчас достаточно дешево стоят контроллеры и если нужно регулировать светодиодную ленту — то лучше приобрести готовый вариант.

RGB-светодиоды позволяют сделать интересные световые эффекты используются в дизайне интерьеров, как подсветка для бытовой техники, для эффекта расширения экрана телевизора. Особых отличий при работе с ними от обычных светодиодов — нет. Search for: Search. Скачать схема rgb подсветки днища fb2 Метки: рэк, led, подсветка днища.

PDF, txt, doc, djvu. Older posts.

Сенсорный RGB контроллер с радиоуправлением

Блок питания построен на основе микросхемы Конденсаторы C2 47uF и C3 нФ необходимы для стабильной работы микросхемы. При выборе трансформатора, убедитесь, что источник питания светодиодной ленты не превышает 12В. Резисторы R1-R3 10 кОм подтягивает управляющий вывод транзистора к земле. Резисторы R4-R6 Ом ограничивают ток.

Как подключить RGB светодиодную ленту, принцип работы, схема подключения, выбор и расчет БП.

RGB СВЕТОДИОДНЫЙ КОНТРОЛЛЕР

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье. Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты. Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации — перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за не правильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

RGB Touch Controller BLACK 18A Touch/Black

Все началось с идеи управления нагрузкой не постоянного тока, а переменного. Очень хорошая идея была предложена Сергеем Ghjuhfvvf вот тут. В развитии этой идеи им были разработаны и построены схемы управления нагрузкой переменного тока как с пульта так и по сенсорному управлению но это тема отдельного топика и вероятно Сережа созреет для того, чтобы выложить свою работу на форуме. Меня же, чисто из прикладных соображений, заинтересовала возможность управлять RGB светодиодной лентой. За базу был взят вышеуказанный алгоритм.

За это сообщение сказали спасибо: dudink.

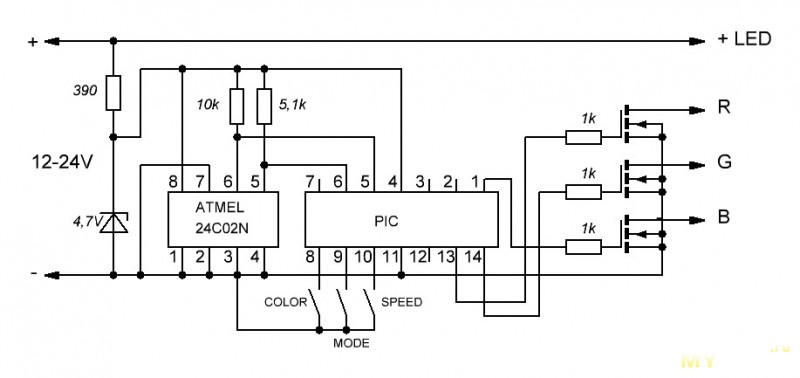

Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками

R G B светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R , G и B между собой. Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента.

Схема rgb подсветки днища

Существует множество контроллеров, которые являются компактными устройствами, позволяющие изменять свечение RGB светодиодной ленты по своему желанию. Схема собрана на популярном микроконтроллере PIC16F Изменение и переключение яркости реализовано при помощи ШИМ. Управление контроллером осуществляется двумя блоками переключателей SA и SB. Первый из них SA отвечает за переключение скорости изменения эффектов свечения, а при помощи второго SB можно выбрать одну из шести схем работы контроллера:. Питание контроллера светодиодов осуществляется стабилизатором DA1. На вход DA1 подается напряжение соответствующее напряжению питания светодиодов.

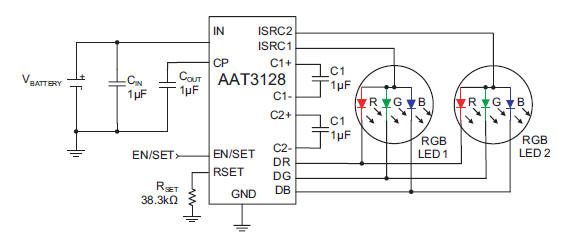

В данной статье приведена схема RGB контроллера светодиодов или ленты , который можно собрать своими руками. Схема собрана.

Диод Шоттки. С появлением в продаже цветных RGB светодиодных лент , представляющих собой сборку из красных, синих и зелёных SMD светодиодов, стали изготавливать и устройства управления для этих лент — RGB контроллеры. Стоимость промышленных девайсов довольно высока, поэтому представляется интересным самому собрать такой RGB контроллер, тем более, что работы не так и много. Забегая наперёд замечу, что радиаторы на тиристорные ключи не требуются.

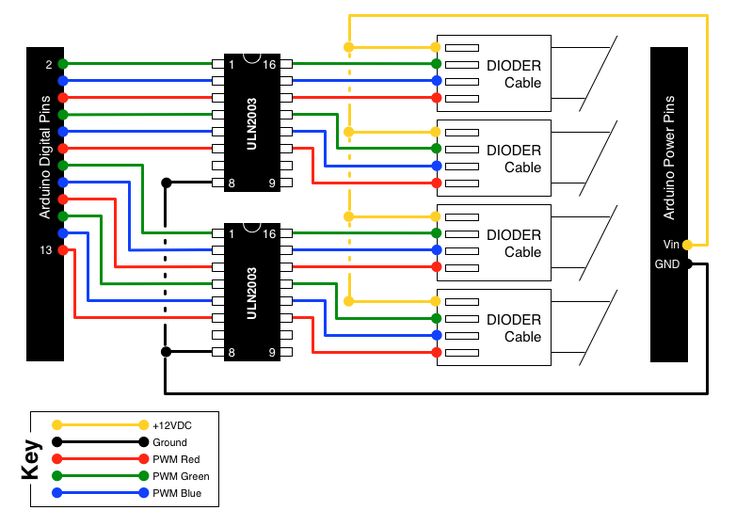

Сегодня продолжим ковырять контроллер для RGB светодиодных лент на Arduino и я покажу вам, как мой девайс работает с управлением со смартфона по Bluetooth. Продолжительность: 10 мин. Гавер, сделай такое же приложение для адресной ленты , именно чтоб ленту на стол крепить и какие нибудь эффекты к ней. Подскажите название сервиса которым он пользовался при разработке приложения на телефон.

Так как светодиодную ленту я покупал отдельно, то в последствие собрал RGB-контроллер, но захотелось чего-то большего.

Прежде, чем покупать данное изделие, рассчитывая его подключить своими руками, нужно точно понимать, что такое светодиодная лента, из чего состоит и как подключается. В быту светодиодной лентой называют светодиодный источник света, являющийся гибкой полосой, состоящей из отдельных повторяющихся элементов. Светодиодный модуль имеет фольгированную печатную плату на пластичном диэлектрике, что позволяет изгибаться всей полосе. Бывают ленты, в которых задействован один тип светодиодного излучателя, как правило, белого цвета, их называют одноцветными или монохромными. Используются для различной декоративной подсветки, но при достаточной общей мощности могут использоваться и в качестве основного света.

RGB контроллер с выходным током 18А, радио дистанционным управлением, сенсорным пультом, черный корпус. Это устройство предназначено для управления светодиодными RGB лентами. Имеет пульт дистанционного радио управления. Возможности: сенсорное колесо для выбора и постепенной смены цвета, мигающие цвета, переменная скорость изменения цвета, белый свет.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	—	коаксиальный DC Jack 5,5 мм
Тип выхода	—	три канала (RGB)
Способ управления RGB светодиодной лентой	—	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	—	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	—	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
         – лента не светиться полностью;
         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но…
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Сергей 14.08.2021

Здравствуйте, при включении контроллера светодиодной ленты постоянно тускло горит синий цвет. Свечение синим цветом ленты остается даже при выключении, остальные цвета работаю нормально, в чем может быть причина?
Заранее спасибо.

Александр

Здравствуйте, Сергей.
Судя по описанию, вероятнее всего происходит утечка в ключевом транзисторе или неисправен микропроцессор.
Для проверки нужно поменять местами провод, идущий от контроллера к синему цвету ленты B с любым другим. Если стал тусклым другой цвет, значит причина точно в контроллере.
Для выяснения виноват микропроцессор или транзистор, нужно поменять местами сигналы, идущие с микропроцессора на управляющий вход транзистора, обычно это затвор, на который сигнал подается через резистор. Для этого можно по одному концу резистора отпаять или перерезать дорожки и бросить перемычки.
Но перед этим стоит попробовать вынуть из пульта батарейку, измерять напряжение на ее выводах и в случае выработки ресурса, заменить. Вставлять батарейку надо секунд через 15. Может произошел сбой в программе микропроцессора и после перезапуска его работа восстановится.

Создание больших светодиодных инсталляций — SparkFun Learn

• Главная
• Учебники
• Строительство больших светодиодных установок

≡ Страниц

Авторы: Джоэл_Е_Б

Избранное Любимый 20

Введение

При разработке макета нового магазина SparkFun Emporium мне представилась возможность спроектировать большую художественную светодиодную инсталляцию. Раньше я помогал строить светодиодные инсталляции, но у меня никогда не было возможности спроектировать их с нуля. Так родился CandyBar , 46-футовая светодиодная панель, состоящая из 8 метров адресных светодиодных лент (всего 480 светодиодов), управляемых через FadeCandy, подключенного к Raspberry Pi, на котором запущен сервер FadeCandy.

Описано в этом учебном пособии

Управление светодиодами — одна из самых фундаментальных задач во встраиваемой электронике, и для многих новичков, начинающих работать с новой платформой, это часто «привет, мир». Однако проекты на основе светодиодов быстро складываются и могут очень быстро усложняться. Это руководство предназначено для того, чтобы помочь вам спроектировать и построить собственную крупномасштабную светодиодную установку, а также поделиться некоторыми уроками, извлеченными из этой сборки.

Мы пройдем этап планирования, указав на соображения, которые необходимо учитывать при разработке. В этом разделе будет рассмотрено, как вы планируете управлять светодиодами, а также вопросы питания. Далее мы рассмотрим процесс сборки. В этом разделе рассказывается о поэтапной сборке больших проектов и о том, как при необходимости сделать вашу установку переносимой. Наконец, мы покажем процесс установки и обсудим следующие шаги, чтобы сделать вашу установку интерактивной.

Используемые материалы

Вот список всех деталей SparkFun, используемых в этом проекте.

Другие детали, используемые в этой сборке, включают:

• Блок питания 24 В/250 Вт
• OctoController и печатные платы с двойным драйвером — специальные печатные платы, предназначенные для установки светодиодов (подробнее об этом ниже).
• Детали OctoController
• Детали DualDriver
• Coilcraft Inductor для каждой платы DualDriver.
• Кабели Ethernet различной длины. Я использовал 3ft. кабель от SparkFun и 15 футов, 25 футов и 50 футов. кабели с амазона.

Никогда не бывает двух одинаковых установок. Этот список здесь только для справки и предложений. Ваше видение и бюджет могут различаться, в результате чего некоторые части будут добавлены или опущены.

Рекомендуемая литература

FadeCandy GitHub определенно является местом для начала, если вы решили использовать FadeCandy в своем проекте. Существует множество примеров, показывающих, как управлять им с помощью различных средств, от кода C++ и Python до обработки.

Многому научился у моего друга Дэна Хулио, который построил очень впечатляющую светодиодную установку Luminescence для молочного центра в Боулдере, штат Колорадо. Его контроллер и печатные платы драйверов были использованы в этой конструкции, чтобы гарантировать надежность и долговечность установки. пока пространство, в котором он находится. Более подробную информацию об этих досках можно найти на его сайте.

Этот учебник по светодиодным занавескам FadeCandy, написанный Филиппом Берджессом, также оказался очень полезным. Изучение того, как настроить сервер FadeCandy с несколькими устройствами FadeCandy или с нестандартным количеством светодиодов, требует изменения файла конфигурации сервера. Это руководство помогает прояснить, как настроить указанную конфигурацию, а также предлагает множество других полезных советов.

Если вам нужно освежить некоторые основные понятия, вот некоторые из них, относящиеся к этому руководству.

• Закон Ома и электрическая мощность. Вместе эти учебные пособия научат вас, как рассчитать все необходимые требования к мощности, которые потребуются вашим светодиодам.
• Основы работы со светодиодами. Узнайте о тонкостях, связанных со светодиодами.
• Как паять — В любой установке нужно паять многое.
• Работа с проволокой. Если вы будете профессионалом в сращивании и пайке проводов, процесс сборки станет намного проще.
• Начало работы с Raspberry Pi. Если вы никогда раньше не работали с Pi или аналогичным одноплатным компьютером, вы можете проверить это.

Этап планирования и проектирования является наиболее важным. Хорошо спланированный проект обычно приводит к более легкому процессу сборки и реализации. Вот некоторые из соображений, которые вам необходимо учесть при планировании установки:

Адресные и неадресные светодиоды

Это должно быть одним из первых, что вы должны усвоить. Светодиодные ленты обычно бывают двух видов: адресные и неадресные. Адресные светодиодные ленты, такие как эта, обычно используются во многих художественных инсталляциях. Каждый отдельный светодиод на полосе может управляться независимо друг от друга с помощью небольшого микроконтроллера, подключенного к каждому светодиоду. Любая установка, которую вы видели, которая отображает изображения или шаблоны, скорее всего, использует адресные светодиоды. В проекте, описанном в этом руководстве, используются адресуемые светодиоды.

В отличие от них существуют неадресуемые светодиодные ленты. Эти полоски, как правило, дешевле, но они обеспечивают гораздо меньший контроль. Вся полоса может быть включена или выключена, индивидуальное управление светодиодами отсутствует, и вся полоса может быть только одного цвета за раз. Для установок, не требующих одновременного отображения множества разных цветов, это может быть лучшим вариантом. Вы также можете использовать несколько этих полос и управлять каждой полосой независимо, что по-прежнему даст вам много цветов в одной области.

Прежде чем приступить к сборке, рекомендуется протестировать каждую полосу по отдельности, чтобы избежать сложного устранения неполадок в будущем. Также стоит отметить, что эти полосы могут иметь разную плотность, например, количество светодиодов на полосу. Помните, используете ли вы ленты с 60 светодиодами на метр или с 64 светодиодами на метр. Это вступит в игру позже.

Управление светодиодами и аппаратные ограничения

Или вы можете попробовать адаптировать пример кода к вашему любимому микроконтроллеру. Отладочные платы Teensy — отличный выбор при использовании большого количества светодиодов WS2812.

тинси ЛК

Нет в наличии DEV-13305

12,95 $

17

Избранное Любимый 35

Список желаний

тинси 3.

6

Нет в наличии DEV-14057

15

Избранное Любимый 39

Список желаний

тинси 3.5

Нет в наличии DEV-14055

8

Избранное Любимый 20

Список желаний

Как вы хотите управлять всеми этими светодиодами? Одним из важнейших факторов при принятии решения является выяснение того, сколько светодиодов вы хотите, чтобы ваша окончательная установка содержала. Некоторые контроллеры светодиодов имеют ограничения на количество светодиодов, которыми они могут управлять. Например, FadeCandy может поддерживать до 512 светодиодов каждый. Если у вас более 512 светодиодов, вам нужно добавить второй FadeCandy или использовать другой драйвер. Больше драйверов означает дополнительную сложность, так как вам нужно будет отслеживать адреса каждого из них, а также расположение каждого светодиода.

Только один FadeCandy использовался для управления 480 светодиодами в CandyBar. Он находится на плате OctoController от danjuliodesigns.com и взаимодействует с платами драйверов по кабелям Ethernet различной длины. Кабели Ethernet обеспечивают питание и связь для каждой пары светодиодных лент через платы DualDriver, а также защиту от электростатических разрядов.

Питание

Это одна из областей, которую часто упускают из виду. Несколько светодиодов потребляют очень мало энергии, но в сумме получается несколько сотен, и у вас получается один очень энергоемкий проект. Мало того, мощность должна быть распределена равномерно, чтобы некоторые светодиоды не выглядели ярче, чем другие, или немного отличались по цвету.

Для CandyBar использовалась та же схема питания, которую Дэн использовал в своем проекте Luminescence, но масштабированная для моих целей: один блок питания 24 В/250 Вт, который затем подает 5 В на каждую последующую плату DualDriver мощностью до 30 Вт на пару Светодиодные ленты (отрезки 2х1 метр).

Если вы хотите добавить больше светодиодов, вам потребуется увеличить мощность. В итоге Дэн использовал пять таких источников питания, по одному на каждую из пяти конфет FadeCandies, управляющих 2300 светодиодами в скульптуре.

Изображение предоставлено danjuliodesigns.com.

Вы не ограничены этими конкретными блоками питания. Если у вас есть сильноточные источники питания 5 В, вы можете питать полоски напрямую от них. Просто помните, сколько тока вы потребляете от любого источника питания, который вы используете.

Космос и условия окружающей среды

Как вы собираетесь заключить этот проект? Это будет в помещении или на улице? Нужно ли его изолировать от элементов? Ответы на эти вопросы могут сильно повлиять на то, как вы строите свой проект. Если светодиоды необходимо герметизировать, может возникнуть проблема с нагревом. Если вы работаете в помещении, вы можете сэкономить немного денег, не покупая тонны материалов, защищающих от непогоды, или продукты, которые уже защищены от непогоды.

К счастью для меня, место для CandyBar уже было выбрано, и идея разместить светодиоды на длинном уступе, покрытом декоративной лепниной, возникла еще до того, как меня привлекли к проекту. Иногда проще спроектировать на основе набора требований, чем иметь свободный диапазон для проектирования по своему усмотрению.

CandyBar состоит из частей, которые можно разобрать и снова собрать на выступе. План состоял в том, чтобы использовать полоски оргалита, разрезанные на 8-футовые сегменты. Оргалит достаточно прочен, чтобы разместить светодиодные ленты, но достаточно легок, чтобы не нагружать выступ.

У меня было 8 метров светодиодных лент, чтобы покрыть 46-футовый выступ. Добавление большего количества светодиодов означало большую мощность и еще один FadeCandy, но я хотел, чтобы это было как можно проще. У меня не было времени покупать разные полоски, в которых светодиоды расположены более широко друг от друга, поэтому я разрезал полоски на меньшие размеры, чтобы выровнять расстояние между секциями светодиодов. Каждая полоса в конечном итоге была разрезана на две части, что дало мне 16 полуметровых полос, а промежутки между ними стали менее заметными.

При проектировании помните, что на бумаге все может выглядеть хорошо, но во время сборки вам, возможно, придется импровизировать.

Строительство

Разумно не начинать строительство, пока у вас не будут все детали, которые, по вашему мнению, вам понадобятся. По мере сборки вам могут понадобиться детали, о которых вы не подумали на этапе проектирования. Или, как в моем случае, вы можете обнаружить, что вам не хватило определенного материала.

Сборка и сборка — моя любимая часть. Очень приятно наблюдать, как твой проект воплощается в жизнь, шаг за шагом. В моем случае мне нужно было очень длинное пространство для работы. Все куски оргалита были размещены в один длинный ряд, как и в финальной части.

Каждый сегмент был помечен, где будут крепиться светодиоды и куда будут устанавливаться платы драйверов.

Для крепления полосок к платам драйверов ненужные противоположные концы полоски были обрезаны и соединены через винтовые клеммы.

Как и планировалось, некоторые из этих разъемов оказались ближе к концу секций жесткого картона, что упростило подключение и отсоединение. Однако некоторые сегменты не совпадали с оргалитом. Эти отрезки полоски были прикреплены поляризованными соединителями.

Когда все промаркировано и светодиодные ленты подготовлены, пришло время приклеить ленты и драйверы к ДВП с помощью двустороннего скотча. Ленточный кабель использовался для соединения частей светодиодов, которые не нужно было разбирать.

После того, как все было спаяно, пришло время протестировать все это. Сервер FadeCandy имеет удобную кнопку для включения и выключения всех светодиодов для быстрой проверки. После того, как все паяные соединения были протестированы, следующей задачей было выяснить схему светодиодов.

Настройка сервера FadeCandy

Если вы решили использовать FadeCandy, самое время настроить контрольную часть проекта и начать тестирование светодиодных лент. В этом руководстве предполагается, что вы уже настроили Pi и можете подключиться к нему по SSH или подключить к монитору, клавиатуре и мыши.

В папке примеров FadeCandy GitHub вы найдете папку конфигурации, в которой находятся несколько различных файлов конфигурации для сервера. С помощью этого руководства был создан приведенный ниже файл для сопоставления макета CandyBar, что потребовало учета 60 светодиодов на полосу, которая у меня есть, по сравнению с 64 светодиодами на полосу, которые установлены по умолчанию в файле.

 {
    "слушай": [ноль, 7890],
    "многословный": правда,
    "цвет": {
        «гамма»: 2,5,
        "точка белого": [1.0, 1.0, 1.0]
    },
    "устройства": [
        {
            "тип": "fadecandy",
            "карта": [
                [0, 0, 0, 60],
                [0, 60, 64, 60],
                [0, 120, 128, 60],
                [0, 180, 192, 60],
                [0, 240, 256, 60],
                [0, 300, 320, 60],
                [0, 360, 384, 60],
                [ 0, 420, 448, 60 ]
            ]
        }
    ]
}


Еще одна проблема заключается в том, что сопоставление предполагает, что вы создаете массив светодиодных лент, например, дисплей, а CandyBar — это просто ряд светодиодов. Таким образом, каждая вторая полоса отображалась в обратном порядке, при этом первая полоса отображалась от 0 до 59, а следующая — от 119 до 60. Вы можете учесть это в программном обеспечении или в файле конфигурации сервера, если ваш проект также имеет линейный дизайн. Я закончил тем, что просто учитывал это в программном обеспечении. Эскиз Python ниже отлично подходит для быстрого теста.

 язык: питон
#!/usr/bin/env Python
# Зажгите каждый светодиод по очереди и повторите.
импорт opc, время
количество светодиодов = 480
клиент = opc.Client('fadecandy.local:7890')
пока верно:
    для i в диапазоне (59, 0, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (60, 119):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (179, 120, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (180, 239):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (299, 240, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client. put_pixels(пиксели)
        время сна (0,01)
    для я в диапазоне (300, 359):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (419, 360, -1):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)
    для i в диапазоне (420, 479):
        пикселей = [ (0,0,0) ] * количество светодиодов
        пикселей[i] = (255, 255, 255)
        client.put_pixels(пиксели)
        время сна (0,01)


Установка

Когда все детали собраны, пришло время установить их на постоянное (или временное) место хранения. Небольшой совет: установка на большой высоте может вызвать затруднения при устранении неполадок.

Каждый драйвер подключается и тестируется после установки.

Внимание! Будьте осторожны, не подключайте кабели Ethernet, когда система включена.

Каждый кабель идет обратно к плате контроллера.

Кабели питания и очень длинный кабель mini-USB от FadeCandy проходят от платы контроллера через выступ, через настенный держатель кабеля и подключаются к Raspberry Pi и блоку питания.

Вот блок-схема, показывающая, как выглядят все соединения.

Нажмите, чтобы увеличить.

После того, как вы все установили, пришло время запустить его и насладиться согревающим светом вашего искусства.

Ресурсы и дальнейшее развитие

Я надеюсь, что это руководство дало вам некоторые идеи о том, как выполнить задачу по созданию большой установки. Существует множество способов сделать такую ​​инсталляцию интерактивной, а с FadeCandy возможности управления кажутся безграничными. Я думал об использовании акселерометров и/или датчиков силы для создания боевой игры со светодиодами, а-ля Dragon Ball. Я также намерен сделать светодиодный куб, похожий на те, что я делал в прошлом, который может управлять цветом или рисунком полосы.

Если вы хотите узнать больше о FadeCandy, перейдите по ссылкам ниже.

• FadeCandy GitHub — этот репозиторий действительно содержит массу примеров и информации, если вы проверите все, что я прочитал.
• Udder — Udder — это сервер управления освещением от Майка Бисселла, который управляет серверами Fade Candy со сложными, никогда не повторяющимися шаблонами.
• Open Pixel Control (OPC) — протокол OPC, используемый для связи с FadeCandy во многих примерах.

Чтобы получить больше вдохновения от больших художественных работ, ознакомьтесь с этими уроками:

Интерактивная подвесная светодиодная матрица

Узнайте, как мы превратили 72 лампочки в интерактивную светодиодную матрицу для нашего конференц-зала.

Избранное Любимый 16

RGB-панель Jumbotron

В этом руководстве показано, как объединить веб-камеру, светодиодную панель RGB 32×32 и Teensy 3. 1 для потоковой передачи видео с веб-камеры, обработки его пикселями и отображения на светодиодной панели в прямом эфире.

Избранное Любимый 7

Музыкальная живопись без проводников

Узнайте, как создать музыкальную картину с помощью проводящей сенсорной доски и проводящей краски.

Избранное Любимый 6

Учебные пособия по светодиодам — установка контроллера светодиодов RGB

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Учебники и информация по светодиодам | Учебники по светодиодам | Учебные пособия по светодиодам — установка контроллера RGB и усилителя

Контроллер RGB необходим для любого проекта или системы светодиодов RGB. Подключение контроллера RGB к светодиодным фонарям с общим анодом — довольно простой процесс. Неправильная проводка или чрезмерное использование контроллера могут привести к тому, что продукт просто не будет работать, будут мерцать индикаторы и, в конечном счете, могут повредить продукт. Следуйте этим простым шагам подключения, чтобы быть уверенным в правильности установки.

1.) Рассчитайте максимальную нагрузку контроллера RGB

На всех наших веб-страницах продукта контроллера RGB вы можете найти максимальную нагрузку контроллера по мощности. Мы рекомендуем никогда не загружать какой-либо продукт до максимальной загрузки, а вместо этого оставлять 10-15% амортизации, чтобы не перегрузить и не повредить какой-либо продукт. Например, этот контроллер RGB может обрабатывать (используя все 3 канала) 144 Вт при 12 В постоянного тока и 288 Вт при 24 В постоянного тока. Вычтите 10%-15% из этого числа для надлежащей амортизации, и вы получите максимальную нагрузку около 130 Вт при 12 В постоянного тока или 260 Вт при 24 В постоянного тока.

2.) Определение достаточного источника питания

См. наше руководство по источнику питания , чтобы узнать больше о том, как определить достаточный источник питания для вашего продукта. В основном вы должны быть уверены, что ваш источник питания достаточно большой, чтобы справиться с нагрузкой, которая будет исходить от вашего контроллера RGB.

3.) Подключите контроллер RGB

После того, как вы определились с достаточным количеством контроллера RGB и источника питания постоянного тока, вы можете просто подключить контроллер RGB к вашей светодиодной системе. Контроллер RGB будет поставляться после источника питания и будет иметь вход постоянного тока для подачи питания от вашего источника питания постоянного тока и четырехпортовый терминал или выход с четырьмя проводами для отправки управляющего сигнала на ваши светодиодные фонари. См. иллюстрацию ниже для справки. Если вы хотите подключить большое количество светодиодов RGB к контроллеру RGB, продолжайте это руководство для получения дальнейших инструкций.

4.
