Как определить оптимальное сечение кабеля для электропроводки. Какие факторы влияют на выбор сечения проводов. Как рассчитать необходимое сечение кабеля по мощности и току нагрузки. Какие существуют таблицы и формулы для подбора сечения проводов.
Основные факторы, влияющие на выбор сечения кабеля
При выборе сечения кабеля для электропроводки необходимо учитывать следующие ключевые факторы:
- Величина тока нагрузки
- Материал проводника (медь или алюминий)
- Тип изоляции кабеля
- Способ прокладки (открытый, в трубе, в земле и т.д.)
- Длина кабельной линии
- Температура окружающей среды
- Количество проводов в кабеле или жил в жгуте
Рассмотрим каждый из этих факторов подробнее.
Как рассчитать необходимое сечение кабеля по току нагрузки
Основным параметром при выборе сечения является величина протекающего тока. Чем больше ток, тем большее сечение проводника требуется. Для расчета тока нагрузки используется формула:
I = P / U
где I — ток в амперах, P — мощность нагрузки в ваттах, U — напряжение сети (обычно 220В).
Например, для нагрузки мощностью 2000 Вт при напряжении 220В ток составит:
I = 2000 / 220 = 9,1 А
Зная расчетный ток, можно по таблицам определить минимально допустимое сечение проводника.
Таблицы выбора сечения кабеля по току
Существуют стандартные таблицы, позволяющие выбрать сечение медного или алюминиевого кабеля по величине длительно допустимого тока. Вот пример такой таблицы для медных проводов:
| Сечение, мм2 | Ток, А |
|---|---|
| 1,5 | 19 |
| 2,5 | 27 |
| 4 | 38 |
| 6 | 46 |
| 10 | 70 |
По нашему примеру для тока 9,1 А минимально допустимое сечение составит 1,5 мм2.
Поправочные коэффициенты при выборе сечения кабеля
При выборе сечения необходимо учитывать поправочные коэффициенты для различных условий:
- Температура окружающей среды (при повышении температуры допустимый ток снижается)
- Способ прокладки кабеля (в трубе, в земле, на воздухе и т.д.)
- Количество проводов в кабеле или жгуте
- Материал изоляции кабеля
Например, при прокладке кабеля в трубе его пропускная способность снижается на 20-30% по сравнению с открытой прокладкой. При повышении температуры окружающей среды допустимый ток также уменьшается.
Расчет падения напряжения в кабельной линии
Важным фактором при выборе сечения является падение напряжения в длинных кабельных линиях. Чем длиннее кабель, тем больше его сопротивление и соответственно падение напряжения.
Допустимое падение напряжения составляет:
- Для осветительных сетей — не более 2,5%
- Для силовых сетей — не более 5%
Для расчета падения напряжения используется формула:
ΔU = (ρ * L * I) / S
где ΔU — падение напряжения, ρ — удельное сопротивление проводника, L — длина линии, I — ток, S — сечение провода.
Особенности выбора сечения для разных типов нагрузок
При выборе сечения кабеля нужно учитывать специфику различных типов нагрузок:
- Для электродвигателей учитывается пусковой ток, который может в 5-7 раз превышать номинальный
- Для сварочных аппаратов выбирается сечение с запасом из-за высоких кратковременных нагрузок
- Для осветительных сетей важно соблюдение допустимого падения напряжения
Например, для питания мощного электродвигателя может потребоваться кабель большего сечения, чем рассчитанный по номинальному току.
Рекомендации по выбору оптимального сечения кабеля
При выборе сечения кабеля рекомендуется придерживаться следующих правил:
- Рассчитать минимально допустимое сечение по току нагрузки
- Учесть все поправочные коэффициенты для конкретных условий
- Проверить падение напряжения для длинных линий
- Выбрать ближайшее большее стандартное сечение кабеля
- При сомнениях выбирать кабель с некоторым запасом по сечению
Соблюдение этих рекомендаций позволит подобрать оптимальное сечение кабеля, обеспечивающее надежную и безопасную работу электрической сети.
Сравнение медных и алюминиевых кабелей
При выборе кабеля важно учитывать разницу между медными и алюминиевыми проводниками:
- Медь обладает лучшей электропроводностью, поэтому медные кабели имеют меньшее сечение при той же нагрузке
- Алюминий дешевле меди, но требует большего сечения
- Медные кабели более гибкие и долговечные
- Алюминиевые кабели более подвержены окислению в местах соединений
В жилых помещениях рекомендуется использовать медные кабели из-за их надежности и безопасности. Алюминиевые кабели допускаются только для стационарной скрытой проводки.
Основные ошибки при выборе сечения кабеля
При подборе сечения кабеля следует избегать следующих распространенных ошибок:
- Выбор сечения без учета реальной нагрузки и условий эксплуатации
- Игнорирование поправочных коэффициентов
- Пренебрежение расчетом падения напряжения в длинных линиях
- Экономия на сечении кабеля в ущерб надежности
- Использование алюминиевых проводов в розеточных сетях
Ошибки при выборе сечения могут привести к перегреву проводки, пожарам и выходу из строя электрооборудования. Поэтому важно тщательно подходить к расчетам и не экономить на безопасности.
Таблица сечения кабеля по мощности и току и расчет значений
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Таблица подсчетов
- 2 Как сделать самостоятельно подсчет по длине
- 3 Комментарий к записи
- 4 Какие шнуры лучше
- 5 Вычисления по длине
- 6 Вычисления по нагрузке
- 7 Рекомендации
В процессе передачи, а также распределения электричества весомое значение имеют провода. Они подбираются в соответствии с нагрузкой, потреблением электроприборов. Чтобы разряд бесперебойно проходил, требуются точные расчеты по нагрузке и по электрической энергии.
Таблица подсчетов
Каждый шнур имеет свою номинальную силу, то есть показатель, который он сможет выдержать во время функциональной работы электроприборов. Если полученное число будет намного больше, чем у проводника, возможна авария.
Важно оценить основные значения, чтобы подобрать необходимый вам показатель.

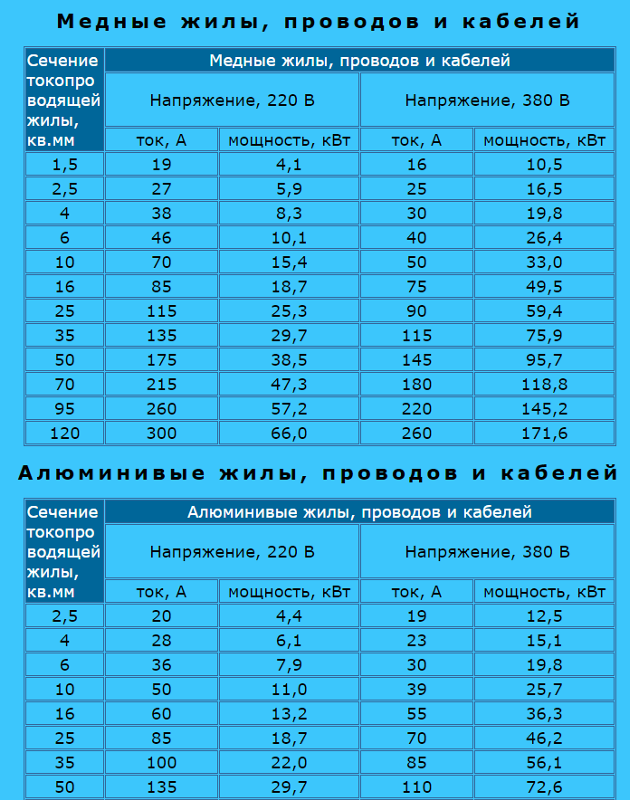

| мм2 | Для шнура с медными жилами | |||
| 220 В | 380 В | |||
| А | кВт | А | кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица мощности, тока и сечения алюминиевых проводов выглядит следующим образом:
| мм2 | Для шнура с алюминиевыми жилами | |||
| 220 В | 380 В | |||
| А | кВт | А | кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
Оценивая сечение кабеля по мощности видно, что весомое значение имеет вид дрота.
Важно найти ближайшее от полученного числа, сопоставить его с соответственными жилами.
Важно найти ближайшее от полученного числа, сопоставить его с соответственными жилами.Как сделать самостоятельно подсчет по длине
Провести расчет сечения кабеля по мощности можно самостоятельным путем. Процесс не займет много вашего времени, не потребует особых усилий. Для этого возьмите лист бумаги, выпишите поочередно характеристики каждого электроприбора, который у вас есть. Например, телевизор, электрическая плита, пылесос, утюг и другие приборы.
Следующий шаг заключается в подсчете суммы, полученное число используют для выбора диаметра.
Формула расчетов мощности по току и напряжению выглядит следующим образом:
Р – показатель силы каждого изделия, измеряется в кВт.
Поправочный коэффициент составляет 0,8. Он означает то, что не все приборы будут работать одновременно. Предполагается, что 80% будут рабочими. Ведь пользователь вряд ли будет использовать все изделия без перерыва на протяжении длительного промежутка времени.
Комментарий к записи
Чтобы лучше разобраться с сечением кабеля по мощности, важно ознакомиться с примером.
Суммарная сила электроизделий составляет 13 кВт. Нужно умножить на коэффициент 0,8. В результате пользователь получает 10,4 кВт действительной нагрузки. В таблице следует найти эту цифру и соответствующее ей число в колонке.
Цифра 10,1 подходит при однофазовой сети, напряжение 220 В, 10,5 – если у вас трехфазная сеть.
Выбор, как видно, останавливается на проводнике 6 мм (однофазная сеть), 1,5 мм (трехфазная сеть). Даже новичок сможет справиться с данной задачей.
Какие шнуры лучше
NUM – это достаточно известная марка немецкого производителя. Данный шнур отлично подойдет для жилых помещений, или же для офиса.
Отечественный производитель также изготовляет качественные изделия с похожими характеристиками.
Вычисления по длине
Проводник имеет сопротивление. Вместе с увеличением протяжности линии теряется ток.
Соответственно, чем больше будет расстояние, тем большими будут потери.
В частности, если величина потери будет превышать отметку в 5%, стоит выбирать проводник с большими жилами.
Чтобы провести соответственные измерения, можно воспользоваться методикой.
1. Вычисление суммарной силы электрических приборов. Используйте для подсчетов соответствующие формулы.
2. Следующим шагом является определение сопротивления электропроводки. Для этого используйте формулу: удельное сопротивление умножают на показатель длины. Цифру, которую вы получите, необходимо разделить на поперечное сечение шнура:
где р – это табличная величина.
Показатель длины прохождения тока умножается на 2 раза — так как изначально ток проходит по одной жиле, затем возвращается по другой жиле.
Потери напряжения рассчитываются путем умножения силы тока на сопротивление. Чтобы определить величину потерь, потери напряжения надо разделить на напряжение в сети, затем умножить полученное значение на 100%.
Полученное число анализируется. Если показатель менее 5 %, тогда стоит оставить выбранный размер жилы. Если же полученная отметка больше 5%, тогда подбирают проводник большей длины.
Также специалисты обращают внимание на то, что при протяжении линии на большое расстояние также требуются вычисления, учитывающие потери по длине.
Вычисления по нагрузке
Сечение кабеля по току является более точным способом. Принцип вычислений аналогичен определению сечения кабеля по мощности. Необходимо определить нагрузку на электроприборы. Используйте формулу вычислений напряжения по каждому из приборов по отдельности.
Для расчета при однофазовой сети воспользуйтесь данной формулой:
I = P/U*cos φ
Для трехфазной сети подходит формула:
I = P/√3*U* cos φ
Р — сила электроприборов, измеряется в кВт.
cos φ — коэффициент мощности.
Данные числа суммируются, далее, исходя из табличных значений, подбирается соответственный показатель.
Специалисты акцентируют внимание на то, что табличная величина зависит также от условий прокладки проводника. Если проводился монтаж открытой электропроводки, тогда нагрузка и сила будут намного больше. Меньшие значения будут в том случае, если прокладка проводки проходила в трубе.
Оценивая данные характеристики и значения, можно решить поставленную задачу.
При получении суммарного числа, необходимо умножить в 1,5 раза (для запаса).
Рекомендации
Помимо проводки, важно уделить должное внимание проектированию. Следует продумать, затем нарисовать план помещения. Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности.
Выбрав провода, необходимо подсчитать длину линии, которая должна быть защищена с помощью автомата (автоматического выключателя). Специалисты советуют выделять отдельную линию на все освещение. Именно в этом случае вы сможете чинить розетки в вечернее время без дополнительных проблем.
Ведь именно розетки страдают от перегруза в большей мере.
Делая вычисления, нужно быть внимательным. При неправильном расчете шнура будут перегреваться. Вследствие этого изоляция разрушится, что приведет к замыканию и возгоранию.
Благодаря грамотным расчетам вы сможете обезопасить себя, избежать вероятности возникновения аварийной ситуации, затрат денежных средств на ремонт электропроводки в дальнейшем. Не нужно будет в этом случае заменять электроприборы.
