Неорганические диэлектрики: свойства, применение и перспективы в микроэлектронике

Какие материалы относятся к неорганическим диэлектрикам. Каковы основные свойства и характеристики неорганических диэлектриков. Где применяются неорганические диэлектрики в современной электронике. Каковы перспективы использования новых неорганических диэлектриков в микро- и наноэлектронике.

Классификация и основные виды неорганических диэлектриков

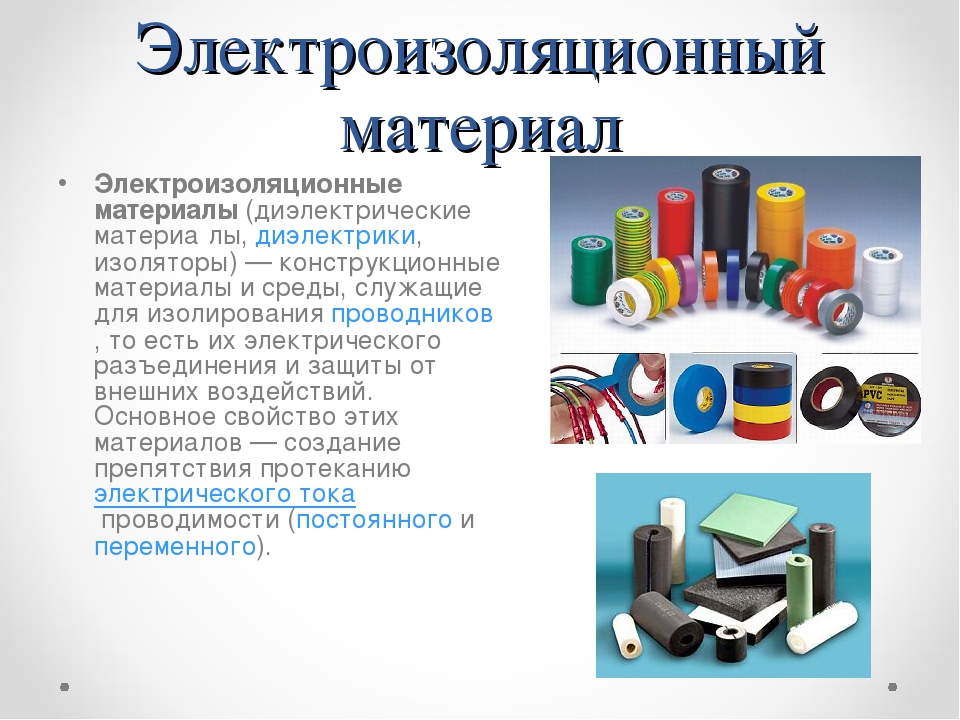

Неорганические диэлектрики представляют собой широкий класс материалов, обладающих высоким удельным электрическим сопротивлением и способностью к поляризации в электрическом поле. К основным видам неорганических диэлектриков относятся:

• Стекла (кварцевое, боросиликатное, алюмосиликатное и др.)
• Керамические материалы (оксидная, нитридная, карбидная керамика)
• Минеральные диэлектрики (слюда, кварц, асбест)
• Неорганические полимеры (полисилоксаны, полифосфазены)
• Тонкие диэлектрические пленки (оксиды, нитриды, оксинитриды)

Каждый вид неорганических диэлектриков обладает уникальным набором свойств, определяющих области их применения в электронике и электротехнике. Рассмотрим подробнее основные характеристики и особенности наиболее распространенных неорганических диэлектриков.

Ключевые свойства и характеристики неорганических диэлектриков

Неорганические диэлектрики характеризуются следующими основными параметрами:

• Удельное объемное и поверхностное электрическое сопротивление
• Диэлектрическая проницаемость
• Тангенс угла диэлектрических потерь
• Электрическая прочность
• Рабочая температура и температура плавления
• Механическая прочность
• Химическая стойкость

Рассмотрим некоторые из этих характеристик подробнее.

Удельное электрическое сопротивление

Удельное объемное сопротивление большинства неорганических диэлектриков составляет 10^8 — 10^16 Ом·м. Для сравнения, у металлов эта величина порядка 10^-8 — 10^-6 Ом·м. Высокое удельное сопротивление обеспечивает хорошие изоляционные свойства материала.

Диэлектрическая проницаемость

Диэлектрическая проницаемость неорганических диэлектриков варьируется в широких пределах — от 3-4 для кварцевого стекла до 1000 и более для сегнетоэлектрических керамик. Этот параметр определяет способность материала к поляризации и накоплению заряда.

Электрическая прочность

Электрическая прочность характеризует способность диэлектрика выдерживать сильные электрические поля без пробоя. Для неорганических диэлектриков она может достигать 100-1000 МВ/м, что значительно превышает прочность газообразных и жидких диэлектриков.

Применение неорганических диэлектриков в электронике

Неорганические диэлектрики находят широкое применение в различных областях электроники и электротехники:

Подложки интегральных схем

Керамические материалы на основе оксида алюминия и нитрида алюминия используются в качестве подложек для интегральных схем благодаря хорошим теплопроводящим свойствам и согласованному с кремнием коэффициенту теплового расширения.

Диэлектрические слои в многослойных печатных платах

Стеклотекстолит и керамика применяются для изготовления многослойных печатных плат с высокой плотностью монтажа. Неорганические диэлектрики обеспечивают надежную изоляцию между проводящими слоями.

Конденсаторы

Керамические материалы с высокой диэлектрической проницаемостью (титанат бария, цирконат-титанат свинца) широко используются в производстве высокоемких керамических конденсаторов.

Изоляторы в силовой электронике

Стекло, керамика и минеральные диэлектрики применяются для изготовления высоковольтных изоляторов в силовых полупроводниковых приборах и установках.

Перспективные неорганические диэлектрики для микро- и наноэлектроники

Развитие микро- и наноэлектроники требует создания новых диэлектрических материалов с улучшенными характеристиками. Рассмотрим некоторые перспективные направления в этой области.

Диэлектрики с высокой диэлектрической проницаемостью (high-k)

Оксиды гафния, циркония, алюминия и их комбинации активно исследуются в качестве замены традиционного диоксида кремния в МОП-транзисторах. Они позволяют уменьшить толщину подзатворного диэлектрика без увеличения токов утечки.

Двумерные диэлектрики

Гексагональный нитрид бора (h-BN) и другие слоистые материалы рассматриваются как перспективные диэлектрики для создания гетероструктур на основе графена и других двумерных полупроводников.

Нанокомпозитные диэлектрики

Композиционные материалы на основе полимерной матрицы с неорганическими наполнителями позволяют сочетать гибкость полимеров с высокими диэлектрическими характеристиками неорганических материалов.

Методы получения и обработки неорганических диэлектриков

Существует несколько основных методов получения неорганических диэлектрических материалов:

• Плавление и литье (для стекол)
• Спекание порошков (для керамики)
• Выращивание монокристаллов
• Осаждение из газовой фазы
• Золь-гель технология

Выбор метода зависит от требуемых свойств и области применения материала. Например, для получения тонких диэлектрических пленок в микроэлектронике чаще всего используются методы осаждения из газовой фазы, такие как:

• Химическое осаждение из газовой фазы (CVD)
• Атомно-слоевое осаждение (ALD)
• Магнетронное напыление

Эти методы позволяют получать однородные пленки толщиной от нескольких нанометров до микрометров с хорошим контролем состава и структуры.

Проблемы и ограничения использования неорганических диэлектриков

Несмотря на широкое применение, неорганические диэлектрики имеют ряд ограничений:

• Хрупкость и низкая устойчивость к механическим нагрузкам (особенно для керамики и стекол)
• Сложность обработки и формирования сложных структур
• Высокие температуры обработки, что ограничивает совместимость с некоторыми технологическими процессами
• Наличие дефектов структуры, влияющих на электрические характеристики

Преодоление этих ограничений является важной задачей для дальнейшего развития технологии неорганических диэлектриков.

Сравнение неорганических и органических диэлектриков

Неорганические и органические диэлектрики имеют свои преимущества и недостатки. Рассмотрим основные различия между ними:

Характеристика	Неорганические диэлектрики	Органические диэлектрики
Термостойкость	Высокая	Низкая или средняя
Механическая прочность	Высокая, но хрупкие	Средняя, эластичные
Диэлектрическая проницаемость	От низкой до очень высокой	Обычно низкая
Технологичность	Сложная обработка	Легкая обработка
Стоимость	Обычно выше	Обычно ниже

Выбор между органическими и неорганическими диэлектриками зависит от конкретного применения и требований к материалу.

Заключение и перспективы развития неорганических диэлектриков

Неорганические диэлектрики играют важную роль в современной электронике и продолжают развиваться. Основные направления исследований включают:

• Разработку новых составов с улучшенными характеристиками
• Создание нанокомпозитных и гибридных материалов
• Совершенствование методов получения тонких пленок и наноструктур
• Изучение влияния размерных эффектов на свойства диэлектриков
• Интеграцию неорганических диэлектриков с новыми полупроводниковыми материалами

Развитие технологии неорганических диэлектриков открывает новые возможности для создания высокопроизводительных и энергоэффективных электронных устройств, что важно для дальнейшего прогресса в области микро- и наноэлектроники.

Органический неорганический диэлектрик — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Органические и неорганические диэлектрики, содержащие в своем составе гидроксильные группы, негидрофобны. Диэлектрики органические, неполярные, не содержащие кислорода в боковых цепях валентностей, гидрофобии.  [1]

Схема последовательного изготовления микросхемы с пересечением проводников на разных уровнях.  [2]

Сочетание органических и неорганических диэлектриков в многослойной структуре ( на разных уровнях) весьма перспективно.  [3]

Поскольку все органические и неорганические диэлектрики снижают электрическое сопротивление при повышении температуры, сохранение высоких электроизоляционных свойств связующего особенно важно для высокотемпературных тен-зорезисторов.  [4]

К ним относятся твердые органические и неорганические диэлектрики. К числу твердых диэлектриков относятся и такие, которые в процессе технологии изолирования из жидких превращаются в твердые, например, лаки и компаунды. Применяются для изоляции обмоточных проводов и кабелей, в качестве основного диэлектрика конденсаторов, служат волокнистой основой слоистых пластиков, подложкой слюдяной изоляции, для пазовой изоляции электрических машин и изоляции трансформаторов.  [5]

Какие материалы относятся к группе органических и неорганических диэлектриков.  [6]

В результате обработки плоских образцов различных органических и неорганических диэлектриков одним из перечисленных способов за счет захвата носителей на ловушки в диэлектрике образуются объемный и поверхностный заряды плотностью р и ст, а также может устанавливаться остаточная ( замороженная) поляризованность Ps. Характер кривых р ( х) и Ps ( x) и соотношение между р, ст и Р3 определяются структурой диэлектрика, из которого изготовлен электрет, и способом его получения.

 [7]

В результате обработки плоских образцов различных органических и неорганических диэлектриков одним из перечисленных способов за счет захвата носителей на ловушки з диэлектрике образуются объемный и поверхностный заряды плотностью р и а, а также может устанавливаться остаточная ( замороженная) поляризованность Ps. Характер кривых р ( х) и Ps ( x) и соотношение между р, а и Ps определяются структурой диэлектрика, из которого изготовлен электрет, и способом его получения.  [8]

Зависимость Я, при электротепловом пробое твердых диэлектриков от времени приложения напряжения ( а, толщины образна ( б и температуры ( в.  [9]

Механизмы электрохимического пробоя различаются и органических и неорганических диэлектриках.  [10]

Раствор № 3 содержит умеренное количество основных компонентов, довольно стабилен, может применяться для нанесения покрытий на органические и неорганические диэлектрики, имеет наибольшее распространение. В его состав ( как и растворов № 4 и 5) входит сильный стабилизатор — тиосульфат натрия, не снижающий производительности раствора. Раствор № 4 используют для получения металлопокрытий на пластмассах насыпью; стабильность его — 16 — 17 суток. Растворы № 5 и 6 применяют при нанесении покрытий на печатные платы. Раствор № 5 сохраняет стабильность при многократном корректировании до нескольких месяцев. Раствор № 6, состав которого разработан ИХХТ АН Литовской ССР, обладает более высокой стабильностью, чем раствор № 5, и позволяет при корректировании состава длительное время наносить плотные пластичные с сероватым оттенком покрытия толщиной до 20 — 25 мкм.  [11]

Магнитодиэлектрики представляют собой мелкодисперсные порошки низко-колрцитивных металлических ферромагнитных материалов, частички которых и: юли ]) уются друг от друга и связываются в единое целое с помощью различных органических и неорганических диэлектриков.  [12]

Зависимость Inpj. от 1 / 7 для диэлектрика с примесной электронной электропроводностью.  [13]

При толщине электрической изоляции 5 — — 10 мкм глубина приэлектродного слоя составляет 1 — 2 мкм. В органических и неорганических диэлектриках, используемых в технике, могут иметь место несовершенства структуры, такие, как примеси и дефекты. Электроны могут быть высвобождены из таких ловушек и переведены в зону проводимости нагревом, облучением светом, ионизирующим излучением, сильным электрическим полем. Такие механизмы генерации электронов и дырок обусловливают электронную электропроводность диэлектрика. Свободные электроны в сильных электрических полях могут образовываться и в результате ударной ионизации. Характерная зависимость удельного сопротивления диэлектрика с электронной электропроводностью показана-на рис. 5.7. На участке / уменьшение рг вызывается увеличением концентрации носителей заряда за счет ионизации ловушек. Этот участок называется областью примесной электропроводности.

На участке 2, где все ловушки ионизированы, увеличение сопротивления обусловливается торможением носителей заряда при их взаимодействии с совершающими тепловые колебания частицами, из которых построен диэлектрик. Наконец, на участке 3 энергия, которую получает диэлектрик при нагреве, достаточна для ионизации собственных частиц. Поэтому концентрация носителей заряда снова начинает расти, теперь уже с большей скоростью, и сопротивление снова начинает уменьшаться.  [14]

Связующее тензодатчика, предназначенное для передачи деформаций от исследуемой детали к проволоке, должно обеспечивать достаточную электрическую изоляцию проволоки тензодатчика от исследуемой детали. Известно, что все органические и неорганические диэлектрики в большей или меньшей степени снижают электрическое сопротивление при повышении температуры и действии влаги. Изменение изоляционных свойств связующего может привести к изменению сопротивления тензодатчика, так как под термином сопротивление тензодатчика понимается величина его электрического сопротивления, измеренная между выводными проводниками тензодатчика. 5 град Цельсия в секунду.

Разновидность – сталемит – стекло с дополнительной закалкой.

Применение: конструкционный материал, изоляция, световоды.

Ситаллы.

Промежуточное вещество между керамикой и стеклом. Содержание стекла – 5-10%, все остальное – поликристалл. Применение – подложки микросхем.

Керамика.

Состав как у стекла. Кристалл или поликристалл. Технология получения – как у стекла, но охлаждают медленней.

Конденсаторная керамика.

Изоляционная керамика.



Активные диэлектрики. Пьезо- и пироэффект. Электреты.

ПЬЕЗОДИЭЛЕКТРИКИ.

Пьезоэлектрический эффект – поляризация диэлектрика под действием механического напряжения. Им обладают сегнетоэлектрики – способные самоэлектризоваться под действием электрического поля.

Рисунок 60.

Структура доменная.

Области применения: кондесы для низких частот, если поляризация сохраняется надолго – устройство памяти.

Пьезокерамика приобретает соответствующие свойства после длительной выдержки в электрическом поле при высокой температуре. Керамика как поликристалл применяется до частоты 10 МГц, на более высоких частотах применяются монокристаллы кварца (SiO2). Кварцевый резонатор – аналог кондесатора. Размеры кварца на 32 МГц – порядка 10мм.

Применение: микрофоны, датчики, пьезотрансформатор.



Пироэлектрики.

Пироэффект – поляризация диэлектрика при однородном по объему нагревании или охлаждении. Всегда существует обратный пьезоэффект (электроколорический).

Применеие: датчики температур.



Электеты.

Твердые диэлектрики, длительно создающие электрическое поле после предварительной поляризации.

Делят по способу формирования заряда:

6. Термоэлектреты – электризуются электрическим полем при нагревании.

7. Фотоэлектреты – электризуются освещением. Область использования: барабаны для копировальной техники.

8. Радиоэлектреты – электризуются радиоактивным излучением.

9. Электроэлектреты – электризуются разрядом в смежном газе.

10. Трибоэлектреты – электризуются трением.



Современное состояние развития диэлектрических материалов. Диэлектрические материалы микроэлектроники и наноэлектроники.

Использование диэлектриков в микроэлектронике.

Форма: обычно пленочная.

Функции:

9. Пассивация поверхности полупроводника.

10. Защита от механических повреждений.

11. Стабилизация параметров.

12. Повышение радиационной стойкости.

13. Изоляция элементов друг от друга.

14. Изоляция затвора в МДП – структурах.

15. Маска при диффузии и эпитаксии.

16. В качестве активной области.

Требования:

11. Хорошая адгезия к полупроводнику, металлу и фоторезисту.

12. Механическая прочность.

13. Непроницаемость для нежелательных примесей.

14. Однородность слоя.

15. Химическая стойкость, в том числе к травлению.

16. Высокие диэлектрические свойства.

17. Необходимая диэлектрическая проницаемость.

18. Согласованность с материалом подложки (например, одинаковый ТКЛР)

19. Технологичность получения.

20. Простота обработки.

Основной материал: SiO2.





---
