Как устроен драйвер для светодиодного прожектора мощностью 50 Вт. Какие компоненты входят в его состав. Как работает схема управления светодиодами. На что обратить внимание при выборе и проектировании драйвера.
Основные компоненты драйвера светодиодного прожектора 50 Вт
Драйвер светодиодного прожектора мощностью 50 Вт обычно включает следующие основные компоненты:
- Входной выпрямитель и фильтр для преобразования переменного тока сети в постоянный
- Импульсный преобразователь напряжения на основе микросхемы контроллера
- Силовой ключ (как правило, MOSFET-транзистор)
- Трансформатор или дроссель для гальванической развязки и преобразования напряжения
- Выходной выпрямитель и фильтр
- Цепь обратной связи для стабилизации выходных параметров
Правильный выбор и расчет этих компонентов обеспечивает эффективную и надежную работу драйвера.

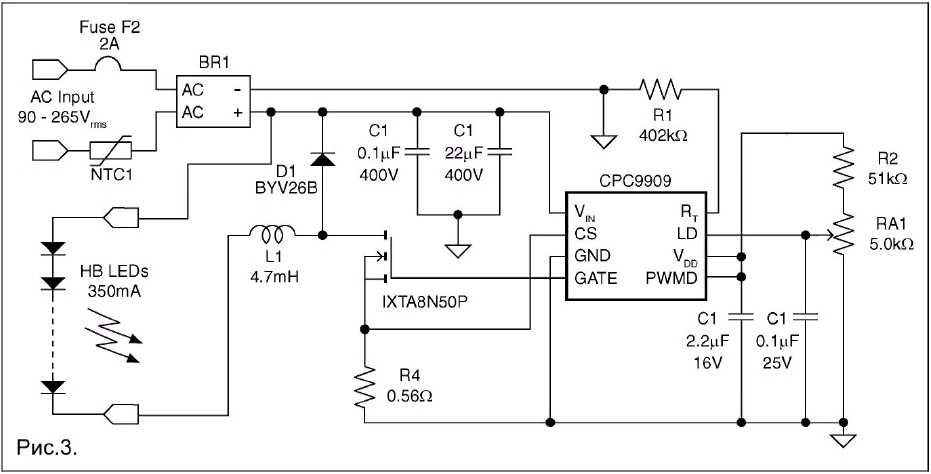

Принцип работы импульсного преобразователя в составе драйвера
Импульсный преобразователь является ключевым узлом драйвера и работает следующим образом:
- Входное постоянное напряжение поступает на первичную обмотку трансформатора
- Микросхема контроллера формирует импульсы управления силовым ключом
- При замыкании ключа ток протекает через первичную обмотку, накапливая энергию в магнитном поле
- При размыкании ключа энергия передается во вторичную обмотку
- Выходной выпрямитель преобразует импульсы напряжения в постоянный ток для питания светодиодов
Такой принцип позволяет эффективно преобразовывать напряжение с минимальными потерями.
Особенности применения микросхемы L6565 в драйвере светодиодного прожектора
Микросхема L6565 часто используется в драйверах светодиодных прожекторов благодаря следующим преимуществам:
- Реализует режим квазирезонансного преобразования с переключением при нулевом напряжении (ZVS)
- Имеет встроенную схему упреждающего управления для компенсации колебаний входного напряжения
- Обеспечивает защиту от перегрузки по току и короткого замыкания
- Позволяет регулировать выходную мощность в широком диапазоне
- Имеет малое количество внешних компонентов
Использование L6565 упрощает разработку и повышает эффективность драйвера светодиодного прожектора.
Расчет и выбор трансформатора для драйвера мощностью 50 Вт
При расчете трансформатора для драйвера светодиодного прожектора на 50 Вт необходимо учитывать следующие параметры:
- Входное напряжение (обычно 220В переменного тока)
- Требуемое выходное напряжение и ток для питания светодиодов
- Рабочая частота преобразователя (как правило, 50-100 кГц)
- Допустимые потери мощности и КПД
- Габариты и масса трансформатора
Правильно рассчитанный трансформатор обеспечивает эффективную передачу энергии и гальваническую развязку входных и выходных цепей драйвера.
Схема подключения светодиодов к драйверу прожектора 50 Вт
Для питания светодиодного прожектора мощностью 50 Вт обычно используется следующая схема подключения светодиодов:
- Применяются светодиоды мощностью 1 Вт
- Общее количество светодиодов — 50 шт
- Светодиоды соединяются в две параллельные цепочки по 25 шт в каждой
- Требуемое напряжение питания — около 80-85В
- Ток через каждую цепочку — 350 мА
Такая конфигурация обеспечивает оптимальный режим работы светодиодов и согласуется с выходными параметрами типового драйвера на 50 Вт.
Защитные функции драйвера светодиодного прожектора
Современные драйверы для светодиодных прожекторов обычно имеют следующие защитные функции:
- Защита от короткого замыкания на выходе
- Защита от перегрева
- Защита от превышения входного напряжения
- Плавный пуск для ограничения пускового тока
- Отключение при критическом снижении входного напряжения
Наличие этих защитных функций повышает надежность и долговечность работы светодиодного прожектора в различных условиях эксплуатации.
Как выбрать оптимальный драйвер для светодиодного прожектора 50 Вт
При выборе драйвера для светодиодного прожектора мощностью 50 Вт следует обратить внимание на следующие характеристики:
- Диапазон входного напряжения (обычно 176-264В AC)
- Выходной ток (350-700 мА) и напряжение (80-100В)
- КПД (не менее 85-90%)
- Коэффициент мощности (не менее 0.95)
- Уровень пульсаций выходного тока (не более 5%)
- Наличие необходимых защитных функций
- Диапазон рабочих температур (-40 до +60°C)
- Габариты и способ монтажа
Правильно подобранный драйвер обеспечит надежную и эффективную работу светодиодного прожектора в течение длительного срока.
20 Ватт драйвер светодиодов или «Конструкция выходного дня».
7.51
Перейти в магазин
Как то мне так понравилось экспериментировать со светодиодным освещением и переделывать светильники, что когда мне предложили выбрать товар для тестирования, то я не смог удержаться и решил попробовать светодиодный драйвер фабричного изготовления.Кому интересно, развитие этой идеи под катом.
Как я дал понять в аннотации, драйвер был предоставлен бесплатно, впрочем особого значения в данном случае это не имеет, так как цель любого обзора — показать что вообще товар из себя представляет и стоит его покупать или нет. Обещаю быть не предвзятым и показать кто есть кто, да и обзора 20 Ватт драйвера я здесь еще не встречал.
Итак преамбула, давно стал замечать, что светильники с люминесцентными лампами, сделанные по принципу — чем дешевле- тем лучше, имеют характерный дефект, при частом включениивыключении они долго не живут, что лампы, что сами электронные балласты.
И если для основного освещения я пока опасаюсь применять светодиоды, то для второстепенного вполне допускаю. Один из таких вариантов будет описан в обзоре.Но буду последователен.
Приехал драйвер относительно быстро, примерно недели три, точно не скажу, так как ехал он без трека. Упакован был в стандартный желтый конвертик с пупырчатой пленкой внутри, сам драйвер лежал в пакетике с защелкой. Впрочем учитывая монолитную конструкцию драйвера поломать его сложно. В общем ничего особо интересного, упаковка как упаковка.
Размеры корпуса 75х30х20мм, длина с учетом крепежных лапок — 90мм.20 Ватт драйвер светодиодов или «Конструкция выходного дня».С обратной стороны драйвер залит массой, похожей на эпоксидную смолу, разборке и ремонту он не подлежит. А жаль, интересно было бы попробовать изготовить такой драйвер самому или доработать этот.
Но хотел именно IP65. В общем ешьте что заказали и не квакайте. 🙂20 Ватт драйвер светодиодов или «Конструкция выходного дня».Характеристики драйвера заявленные производителем.20 Ватт драйвер светодиодов или «Конструкция выходного дня».Основные характеристики драйвера.Количество светодиодов 6-9.
Выходное напряжение драйвера — 28-40 Вольт.
Ток 600мА.
У продавца указано что 20-35V 600mAh 20W LED Driver (10 series 2 parallel)
Немного не сходится. Да и минимум 6 светодиодов дадут максимум 24 Вольта, здесь не сходится уже данными производителя, но эксперименты покажут кто прав.
Максимум, что мне удалось узнать из того, что у него внутри, это то, что емкость выходного конденсатора 100мкФ, и то предположительно.
Кстати включается драйвер с задержкой около 0.5-0.7 секунды, немного раздражает.
Дальше я начал испытания (самому было любопытно).
На холостом ходу драйвер дает около 44 Вольт (на всякий случай, сетевое входное было 230 Вольт)
Сначала я его нагрузил на 100 Ватт матрицу (схема 10х10), напряжение упало до 30,9 Вольта, ток составил 0.57 Ампера, соответственно мощность 17,6 Ватта.20 Ватт драйвер светодиодов или «Конструкция выходного дня».Светодиоды 10 Ватт (схема 3х3)
2 светодиода последовательно, напряжение 19.04 В, ток 0.58 А, мощность 11 Ватт.
20 Ватт драйвер светодиодов или «Конструкция выходного дня».3 светодиода последовательно, напряжение 28.11 В, ток 0.57 А, мощность 16 Ватт.20 Ватт драйвер светодиодов или «Конструкция выходного дня».Ну и напоследок испытание того, что я планировал к нему подключать, 4 светодиода 10 Ватт последовательно, напряжение поднялось до 37.08 В, ток упал до 0.53 А, мощность составила 19,65 Ватта.20 Ватт драйвер светодиодов или «Конструкция выходного дня».Фактически это максимум этого драйвера. Я считаю что довольно неплохо.Нагрузка немного нештатная, но тем интереснее.
Кстати интересно что светодиоды немного разные, у трех штук четко видно кристаллы при работе, а у четвертого (на фото правый верхний) как бы смазаны, на фото меньше заметно, почему так, непонятно, вероятно другая партия
20 Ватт драйвер светодиодов или «Конструкция выходного дня».Для гурманов. Осциллограммы напряжения и тока.На этом экспериментальная часть закончена и пора уже перейти к практической.Как все понимают, драйвер, лежащий на полке, пользы не приносит, разве что если что-то подпирает 🙂
В одном из обзоров я переделывал светильник китайского производства. В этом ситуация очень похожа, тоже светильник, тоже китайского производства, и не менее распространенный, чем предыдущий. И так же «болеющий» проблемой ненадежной работы. Описание переделки светильника.Резюме.
Драйвер вполне нормальный, ток немного занижен относительно декларируемого производителем, 550-580мА против 600 заявленных производителем.
Нагрев даже на максимальной мощности, да еще и в фактически нештатном режиме вполне нормальный, производитель заявляет макс 75 градусов, у меня в закрытом корпусе вышло около 60, посмотрим как будет работать.
Пульсации небольшие, «карандашный» тест проходит, но можно добавить емкость на выходе, скорее всего еще уменьшатся.
Немного напрягает включение с задержкой, но это уже индивидуально.
Покупать или нет, стоит он своих денег или нет, решать Вам, в обзоре я старался максимально показать его реальные характеристики, надеюсь что у меня это получилось.
Вроде ничего не забыл. Особое спасибо тем, кто смог дочитать до конца.
Драйвер был бесплатно предоставлен для тестирования и обзора магазином Chinabuye.
7.51
Перейти в магазин
Эту страницу нашли, когда искали:
драйвер qh-20lp12-20x схема, лампа led driver gh-20lc12-20x1w, схема драйвера на 12 вольт и на 20 вт, для самостоятельной сборки, типовые схемы драйверов светодиодного прожектора 20 вт, драйвер светильника спб 2 20 ватт, схема драйвера для светодиодных светильников 20 ватт, микросхемы драйверов для светодиодов 20 ватт, схема драйвера для lp-100, схема и работа блока питания светодиодного светильника на 20 ватт, можно ли поставить драйвер 20ватт вместо 30ватт, возможно заменить драйвер 10вт на 20 вт, sunf 20wld, led driver lb0003 20w, led driver 20 38v, led drajver 20w eurovik, схема драйвера светодиодной лампы 20вт, схема лед прожекторов 20 ватт, драйвер для led прожектора 20вт своими руками схема и чертежи, прожектор 20вт led драйвер hm33 06a, led драйвер 20w 60 90 v, led 20w драйвер, драйвер мощных светодиодов 24 вольта 20 ватт, драйвера для светодиодных светильников на 20 ватт, драйвер светодиодов 20 ватт, светильник сдо 2 20 ватт схема драйвера
Типичные неисправности светодиодных светильников
Содержание:
- Основные компоненты LED лампы
- Неисправности излучающих диодов
- Диагностика
- Замена светодиода
- Установка моста
- Проблемы с драйверами
- Нештатное срабатывание защиты
- Неисправности, связанные с недостаточным теплоотводом
- Некорректное подключение LED ламп
Газоразрядные ИС и лампы накаливания не подлежат ремонту.
Совсем иное дело — светодиодные светильники, практически все виды неисправностей которых может диагностировать и устранить квалифицированный специалист – электротехник.
Основные компоненты LED лампы
Чтобы ориентироваться в терминологии и представлять себе поле деятельности, необходимо понимать конструкцию и функцию главных узлов светодиодного светильника (или лампочки):
- Светодиод — излучающий диод, закрепленный на алюминиевой пластине. Может иметь собственную оптику в виде линзы.
- Цоколь/разъем/сокет — контактное соединение лампы. Выполняется в виде резьбового цилиндра или штырькового (пинового) контакта.
- Радиатор — служит для передачи тепла от излучающего диода в окружающее пространство. Для эффективной процесса контакт между радиаторной пластиной и излучающим диодом выполняется через термопасту.
- Драйвер (блок питания/БП) — устройство, преобразующее переменный ток сети напряжением 220 В в постоянный ток никого вольтажа. БП питает энергией источник света и автоматически регулирует параметры, компенсируя их колебания и обеспечивая стабильную работу светильника.
Самые простые драйверы реализованы с помощью резистора или конденсатора. Более совершенные блоки имеют в своем составе трансформатор и управляющий чип. БП может быть как наружным, так и внутренним (располагаться в цоколе лампы). - Диффузор, рассеиватель — обычно плафон или абажур, служащий для более равномерного распределения светового потока, а также изменения угла рассеивания.
Самые простые драйверы реализованы с помощью резистора или конденсатора. Более совершенные блоки имеют в своем составе трансформатор и управляющий чип. БП может быть как наружным, так и внутренним (располагаться в цоколе лампы).Большинство отказов LED светотехники связано с неисправностями драйвера и/или самих диодов. В свою очередь, причиной этих неисправностей может быть недостаточный отвод тепла через радиатор.
Неисправности излучающих диодов
В большинстве современных LED лампочек используются SMD светодиоды, подключенные в цепь последовательно. Поэтому при выходе из строя одного диода цепь размыкается, и устройство перестает работать. Обычно перегорает один элемент из всей сборки. Одновременный отказ двух или трех — большая редкость.
К сожалению, большинство LED светотехники, представленной на рынке РФ, не «доживает» до конца заявленного ресурса.
Мы почему-то уже привыкли к тому, что продавцы говорят про 10 лет, но гарантию дают максимум на 2 — 3 года.
К счастью, в последнее время российские производители начинают теснить дистрибьюторов китайского ширпотреба. Так «Интера Лайтинг» установила новый стандарт в отрасли, гарантируя своим клиентам 5-летний срок службы всей светотехники на базе диодов.
Рис. 2. Последовательная цепь из светодиодовДиагностика
Причины преждевременной деструкции диодов:
- Деталь была некондиционной.
- Низкое качество монтажа (пайки).
- Проблемы со стабилизацией напряжения.
- Ошибки в проектировании схемы, радиатора, либо намеренное (маркетинговое) завышение параметров для демонстрации повышенной светоотдачи (Лм/Вт).
Но какой бы ни была причина повреждения, перегоревшую постгарантийную лампочку в ряде случаев можно вернуть к жизни. Сначала, разумеется, устройство необходимо разобрать. Диффузор аккуратно отделяется с помощью острого ножа или тонкой отвертки (речь идет о полимерных колбах, стеклянные не подлежат демонтажу в домашних условиях).
Под диффузором находится пластина/плата/матрица с излучающими диодами. Обычно поврежденную деталь можно найти без инструментальной диагностики — просто по внешнему виду. Это могут быть темные точки, пятна, другие следы горения или перегрева. Если визуально не получается определить отказавший элемент, в ход идет тестер-мультиметр. В большинстве современных мультиметров предусмотрена выделенная функция проверки диодов.
Рис. 3. Визуальная диагностика «пробитого» светодиодаПроверка светодиода мультиметром:
- Красный зонд подсоединяем к аноду диода, а черный — к катоду.
- Если элемент исправен, он начнет светиться. При перестановке зондов местами на дисплее появится цифра «1».
- Сгоревший диод не светится при любом положении зондов.
Замена светодиода
После обнаружения сгоревшего компонента его необходимо заменить. Мы должны распаять его и припаять новый. Следует учитывать, что перегрев может повредить полупроводник.
Как правило, рекомендации по пайке приводятся в паспорте на диод. Например, для SMD 5730, часто используемого в серийных лампочках с резьбовым цоколем, температура не должна превышать 260 ° C (максимум — поддерживаться не более 2 с).
Перед заменой диода рекомендуется снять радиаторный блок и распаять контакты БП. Затем следует закрепить пластину (LED матрицу) на держателе. Это позволит высвободить руки.
Сложности с выбором светодиодных светильников?
Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».
Смотреть все решения
Далее следует нагреть плату с помощью горячего воздуха (подойдет бытовой фен). Чтобы не перегревать исправные светодиоды, температура не должна быть слишком высокой: не более 100 — 150 ° С.
Для удаления сгоревшего диода с пластины предпочтительно использовать термический зажим, который позволяет нагревать оба контакта одновременно. За неимением последнего можно применить самодельный гаджет — отрезок медной проволоки, намотанный на жало паяльника.
Рис. 5. Синхронный нагрев двух контактов самодельным приспособлениемТип светодиодов указывается на плате. После демонтажа детали заменяем ее на аналог. Разумеется, важно строго соблюдать полярность.
Установка моста
Если количество излучающих диодов на матрице не менее 7 -8 шт., допустимо вместо замены сгоревшей детали устанавливать перемычку (мост). Отсутствие одного диода не повлияет существенно на условия работы остальных. Однако, этот метод ремонта подходит только для тех ламп, в которых используются качественные стабилизирующие драйверы. Тогда сила тока на полупроводниках не будет превышена выше рекомендуемого предела — а значит, срок службы лампочки не сократится.
Рис. 6. Установка моста взамен перегоревшего элементаВроде бы все просто, но уровень рядового пользователя бесконечно далек от демонстрируемого в этих методиках работы.
А как насчет нормальной гарантии? Не всегда торговая точка принимает гарантийные рекламации на светодиодные лампочки. Достаточно продавцу найти малейшее механическое повреждение на корпусе — и он уже может отказать в возмещении ущерба. В «Интера Лайтинг» принципиально производят обмен любой LED лампы собственного производства, если она вышла из строя раньше, чем через 5 лет.

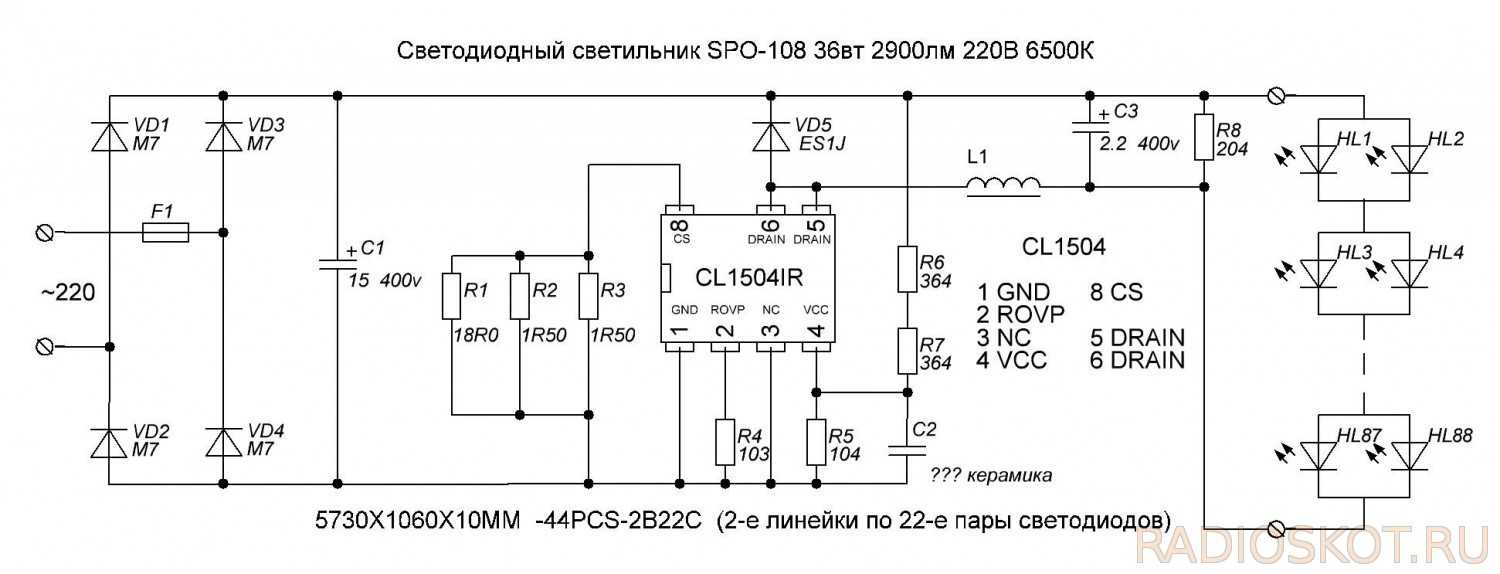

Проблемы с драйверами
Если диагностика лампочки, переставшей работать, не выявляет сгоревших диодов и разрушенных контактов, проблема заключается в работе блока питания. Впрочем, если речь идет не о лампочке, а о светильнике с интегрированной LED матрицей, проверку следует начинать сразу с замера выходного напряжения на драйвере. О неисправности этого блока также свидетельствуют:
- Мерцание (мигание с частотой 1 – 40 Гц).
- Гудение, жужжание или шум иного рода.
В LED лампочке хорошего качества БП на компактной плате расположен в цоколе. Каждый производитель разрабатывает собственные схемы драйверов, поэтому нет подробных общих рекомендаций по ремонту.
Можно лишь посоветовать придерживать таких направлений проверки и ремонта:
- Диагностика обратного сопротивления транзисторов.
- Контроль емкости конденсаторов.
- Если есть управляющий чип/контроллер — измерение напряжения на контактах.
- Замена выявленных поврежденных деталей.
Разумеется, все действия необходимо согласовывать с параметрами, указанными в паспорте на проверяемое изделие.
Если вы намерены модернизировать старый LED светильник, рекомендуется заменить «ноунейм» драйвер на качественный аналог. Гарантия «Интера Лайтинг на все комплектующие, включая блоки питания, составляет 5 лет.
Нештатное срабатывание защиты
Иногда встречается такой циклический «симптом» у LED светильников самых различных конструкций:
- При включении лампа вспыхивает, через0,5–3,0 секунды гаснет, затем «включается».
- Цикл мигания продолжается от нескольких минут до часа.
- После достаточного прогрева лампа перестает мигать и начинает светить в штатном режиме.
В функционале драйверов могут быть предусмотрены следующие виды защиты:
- От превышения силы тока на одном из элементов цепи.
- От падения напряжения на входе ниже MIN.
- От скачка напряжения на входе выше MAX.
- На случай короткого замыкания в нагрузке.
- От превышения MAX температуры диода.
Проверка каждой версии требует высокой квалификации и значительного времени на проведение «расследования». Кроме того, нужен набор профессионального оборудования: одним тестером не обойтись. Поэтому лучше воспользоваться уже готовыми наработками.
Рис. 9. Конденсатор на 47 µF в схеме внешнего драйвераСтатистика диагностик описанной неисправности свидетельствует: не более 10 % случаев нештатного срабатывания защиты обусловлены использованием в драйвере некондиционных комплектующих — резисторов, трансформаторов, либо низким качеством пайки. В 9 из 10 случаев виновник мигания — конденсатор заниженной емкости.
Заниженный параметр может быть причиной ошибки монтажа, но чаще это просто следствие высыхания электролита. Прогрев увеличивает емкость, поэтому со временем лампа выходит на установленный режим.
Решение проблемы — замена конденсатора на аналог с большей в 2 – 3 раза емкостью.
Но это решение скорее для тех, кто профессионально занимается электротехникой. Для массового потребителя ремонт LED светильников нерентабелен. Гораздо реальнее другой способ экономить — выбирая качество монтажа и комплектации, заверенное гарантией от «Интера Лайтинг».
Неисправности, связанные с недостаточным теплоотводом
Перегрев светодиодных ИС приводит к уменьшению срока службы ламп, а также к ухудшению функциональных параметров техники. Быстрее, чем заложено проектом, происходит снижение светового потока и деградация спектра со смещением цветовой температуры в сторону синего цвета (из-за выгорания люминофора на диодах).
Рис. 10. Бесконтактный замер температуры светодиодаЕще одна типичная неисправность по причине недостаточного отвода тепла — периодическое снижение яркости, либо даже отключение светильника (срабатывает защита).
После такого срабатывания необходимо проверить состояние радиаторов и условия их работы. Иногда достаточно очистить радиаторную решетку от пыли, чтобы восстановить нормальную работу устройства. В худшем случае потребитель имеет дело с:
- Ошибкой проектирования, либо откровенным жульничеством (один из примеров псевдо-инжиниринга — пластиковая радиаторная решетка на мощном светильнике).
- Ошибкой монтажа (пример — не выдержано минимальное расстояние от потолка).
- Недостаточной вентиляцией и чрезмерно высокой температурой воздуха в помещении.
Некорректное подключение LED ламп
Иногда мерцание, гудение и ряд других неисправностей связаны не с самим светильником, а особенностями подводящих сетей и дополнительных устройств.
Самая простая проверка мерцающей/жужжащей светодиодной лампочки — это тестовая замена ее на ИС накаливания или люминесцентную с таким же цоколем. Если тестовая лампа горит нормально, значит:
- Используется диммер, не предназначенный для работы с LED.
- Ваша светодиодная лампочка не является диммируемой.
Бывает, потребители сталкиваются с «эффектом призрака»: светильник выключен, но продолжает светиться. Это может происходить по следующим причинам:
- Нейтральный провод не заземлен или у заземления слишком высокое сопротивление.
- Из-за электромагнитной индукции кабели, проложенные рядом друг с другом, наводят паразитную ЭДС, которой достаточно для тусклого свечения LED лампы.
SMPS 50 Вт Схема драйвера светодиодного уличного фонаря
0002 В посте представлена схема драйвера светодиодного уличного фонаря на основе SMPS, которую можно использовать для управления любой конструкцией светодиодной лампы мощностью от 10 Вт до 50 Вт плюс.
Использование микросхемы L6565
Предлагаемая схема драйвера светодиодного уличного освещения мощностью 50 Вт (и выше) использует микросхему L6565 в качестве основного устройства управления, которая в основном представляет собой микросхему первичного контроллера с текущим режимом, специально созданную для квазирезонансного обратного хода ZVS.
преобразователи. ZVS означает переключение при нулевом напряжении.
Микросхема реализует указанную квазирезонансную функцию, обнаруживая размагничивание трансформатора и последовательно переключая MOSFET для дальнейших действий.
Функция упреждения
Функция упреждения позволяет ИС компенсировать колебания сетевого напряжения, что, в свою очередь, влияет на мощность преобразователя.
В случае, если подключенная нагрузка меньше указанной величины, устройство соответствующим образом регулирует и компенсирует рабочую частоту, не оказывая существенного влияния на функцию ZVS.
В дополнение к вышеперечисленным функциям ИС также включает в себя встроенный датчик тока, усилитель ошибки с точным опорным напряжением и универсальную двухступенчатую защиту от перегрузок по току.
Более подробную информацию о микросхеме L6565 можно найти в ее описании.
Остальная конфигурация преобразователя является стандартной и может быть понята следующим образом:
Схема работы
Сеть 120/220 В переменного тока подается на мостовой выпрямитель B1 через фильтр электромагнитных помех L1.
Выпрямленное напряжение фильтруется конденсатором C1 и подается на первичную часть преобразователя, состоящего из микросхемы L6565, первичной обмотки ферритового трансформатора и переключающего полевого транзистора.
Микросхема мгновенно запускает саму себя и MOSFET, реализуя рекомендуемые операции ZVS и переключая MOSFET с заданной компенсированной скоростью, в зависимости от входного уровня сети.
Выход трансформатора реагирует на это и создает требуемые напряжения на соответствующей обмотке.
Выходы соответствующим образом выпрямляются и фильтруются подключенными диодами с быстрым восстановлением и высоковольтными фильтрующими конденсаторами.
N2 можно увидеть с выходом 105В при 350мА.
Другая включенная вспомогательная обмотка вырабатывает 14 В (при 1 ампер) и 5 В (при 50 мА), которые могут использоваться для других соответствующих приложений, таких как зарядка батареи или освещение контрольной лампы.
Оптосхема IC3, как обычно, включена для обеспечения постоянного выхода с точки зрения напряжения, тока и для предоставления соответствующей выходной информации чипу, чтобы чип мог применять необходимые защитные действия в неблагоприятных ситуациях.
Детали обмотки трансформатора
Детали обмотки трансформатора для предложенной схемы драйвера уличного фонаря мощностью 50 Вт представлены на самой схеме.
В предыдущих разделах мы изучили конструкцию SMPS, которую можно использовать для управления светодиодной лампой мощностью 50 Вт, состоящей из 50 светодиодов мощностью 1 Вт. Здесь мы пытаемся разобраться в деталях соединения светодиодов со схемой драйвера.
Конфигурация светодиодов
Предполагая, что мы хотим использовать светодиоды мощностью 1 Вт (рекомендуется) для предлагаемого уличного освещения мощностью 50 Вт, нам потребуется 50 таких светодиодов для конфигурации со схемой.
Ссылаясь на выше описания , мы видим, что один из выходов указан с 105В при 350мА.
Этот конкретный выход становится предпочтительным для управления 50 номерами светодиодов мощностью 1 Вт, хотя он может быть реализован только после серьезных расчетов.
Если мы подключим все 50 светодиодов параллельно, потребуется выход, равный 50 x 3,3 = 165 В, но, поскольку этот выход, похоже, недоступен, мы могли бы выбрать более подходящее последовательное/параллельное соединение со светодиодами.
.
Итак, мы можем сделать две цепочки светодиодов, каждая из которых состоит из 25 светодиодов, и соединить эти две цепочки параллельно.
Однако использование двух цепочек означало бы, что теперь для светодиодов потребуется 3,3 x 25 = 82,5 В при 700 мА
Приведенные выше значения снова не соответствуют выходным характеристикам драйвера.
Нет проблем, приведенные выше значения можно согласовать, выполнив несколько простых настроек с соответствующей выходной обмоткой трансформатора драйвера.
Регулировка текущего уровня
Силу тока (в амперах) можно увеличить, заменив обмотку N2 бифилярной обмоткой, состоящей из двух проводов 28AWG, намотанных одновременно.
Это позаботится о требуемом токе 700 мА, так как теперь мы использовали два параллельных провода для N2 вместо рекомендуемого одиночного провода.
Далее, для понижения напряжения со 105В до 82,5В, нам просто нужно сделать указанную выше обмотку в 24 витка вместо указанных 31 витка.
Вот и все, как только пара вышеперечисленных простых настроек выполнена, драйвер теперь идеально подходит для управления предлагаемым 50-ваттным модулем светодиодной лампы.
Детали подключения светодиодов можно увидеть на следующей схеме:
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!
Global Lights Светодиодный уличный фонарь мощностью 50 Вт с рассеивателем и драйвером IP65
Ошибка базы данных WordPress: [Таблица ‘i7943551_wp2.wp_actionscheduler_actions’ не существует]
ВЫБЕРИТЕ a.action_id ИЗ wp_actionscheduler_actions a WHERE 1=1 AND a.
hook='dokan_reverse_withdrawal_midnight_ cron' И a.status IN ("ожидание" ) ORDER BY a.action_id ASC LIMIT 0, 1000
Ошибка базы данных WordPress: [Таблица ‘i7943551_wp2.wp_cwvpb_critical_urls’ не существует]
ОБНОВЛЕНИЕ wp_cwvpb_critic al_urls SET `status` = 'очередь', `cached_name` = ' ' ГДЕ `url` = 'https://www.ieglobals.com/product/global-lights-50-watt-led-street-light-with-lens-and-driver-ip65/'
HomeLed LightStreet LightGlobal Lights Светодиодный уличный фонарь мощностью 50 Вт с рассеивателем и драйвером IP65
- Отзывы (0)
- Информация о поставщике
- Другие продукты
Ошибка базы данных WordPress: [Таблица ‘i7943551_wp2.wp_comments’ не работает’ t существует]
ВЫБЕРИТЕ SQL_CALC_FOUND_ROWS wp_comments.comment_ID ИЗ wp_comments ГДЕ ( comment_approved = '1' ) И comment_post_ID = 22411 И comment_parent = 0 И comment_type != 'order_note' И comment_type != 'webhook_delivery' ЗАКАЗАТЬ wp_com ments.
comment_date_gmt ASC, wp_comments .comment_ID ASC
Информация о продавце
- Название магазина: Все продукты
- Продавец: Все продукты
- Адрес: Haryana
Ошибка базы данных WordPress: 9010 2 [Таблица ‘i7943551_wp2.wp_comments’ не существует]
ВЫБЕРИТЕ AVG(cm.meta_value) в среднем, COUNT(wc.comment_ID) в виде количества FROM wp_posts p ВНУТРЕННЕЕ СОЕДИНЕНИЕ wp_comments wc ON p.ID = wc.comment_post_ID LEFT JOIN wp_commentmeta cm ON cm.comment_id = wc.comment_ID ГДЕ p.post_author = 1 И p.post_type = 'product' И p.post_status = 'опубликовать' И ( cm.meta_key = 'rating' ИЛИ cm.meta_key IS NULL) И wc.comment_approved = 1 ЗАКАЗАТЬ ПО wc.comment_post_ID
Предупреждение : попытка прочитать свойство «среднее» для нуля в /home/kt89wcu4fhzl/public_html/wp-content/plugins/dokan-lite/includes/Vendor/Vendor.php в строке 898Предупреждение : Попытка прочитать свойство «count» с нулевым значением в /home/kt89wcu4fhzl/public_html/wp-content/plugins/dokan-lite/includes/Vendor/Vendor.
php в строке 899
Оценки еще не найдены!
php в строке 899
