Как правильно рассчитать сечение провода для электропроводки. Какие факторы влияют на выбор сечения кабеля. Чем опасен неправильный подбор сечения проводов. Какие таблицы использовать для определения необходимого сечения.
Основные принципы выбора сечения провода
При выборе сечения провода для электропроводки необходимо учитывать несколько ключевых факторов:
- Величина тока, протекающего через провод
- Мощность подключаемых электроприборов
- Материал жилы провода (медь или алюминий)
- Способ прокладки кабеля (открытый или закрытый)
- Температура окружающей среды
- Длина кабельной линии
Правильный выбор сечения крайне важен для безопасной и эффективной работы электросети. Слишком тонкие провода могут перегреваться и вызывать пожар, а слишком толстые — приведут к неоправданным затратам.
Расчет сечения провода по току нагрузки
Один из основных способов определения необходимого сечения — расчет по максимально допустимому току нагрузки. Для этого нужно:
- Определить суммарный ток всех подключаемых приборов
- Умножить полученное значение на коэффициент запаса (обычно 1.25-1.4)
- По специальным таблицам подобрать сечение, соответствующее расчетному току
Таблицы допустимых токовых нагрузок для проводов разного сечения можно найти в ПУЭ (Правила устройства электроустановок) или справочниках по электротехнике.
Выбор сечения провода по мощности потребителей
Второй распространенный метод — расчет по суммарной мощности подключаемых электроприборов. Алгоритм следующий:
- Суммировать мощности всех потребителей
- Разделить полученное значение на напряжение сети (220В или 380В)
- Умножить на коэффициент запаса
- По полученному току подобрать сечение по таблице
Этот способ удобен, когда известны мощности приборов, но не определены конкретные токи потребления.
Влияние материала жилы на выбор сечения
Сечение провода напрямую зависит от материала токопроводящей жилы. Основные варианты:
- Медь — лучшая проводимость, меньшее сечение
- Алюминий — дешевле, но требует большего сечения
При одинаковой нагрузке сечение алюминиевого провода должно быть примерно в 1.5 раза больше медного. Это нужно учитывать при расчетах.
Зависимость сечения от способа прокладки
Способ монтажа проводки также влияет на допустимую токовую нагрузку и, соответственно, на выбор сечения:
- Открытая прокладка — лучше охлаждение, можно выбрать меньшее сечение
- Закрытая прокладка — хуже теплоотвод, требуется увеличение сечения
Для закрытой проводки рекомендуется выбирать сечение на ступень выше, чем для открытой при аналогичной нагрузке.
Учет длины кабельной линии
С увеличением длины провода растут потери напряжения и нагрев. При значительной протяженности линии (более 50-100 м) может потребоваться увеличение сечения для компенсации этих факторов.
Формула для расчета падения напряжения:
ΔU = (P * L) / (γ * S * U2)
где:
- ΔU — падение напряжения
- P — мощность нагрузки
- L — длина линии
- γ — удельная проводимость материала жилы
- S — сечение провода
- U — напряжение сети

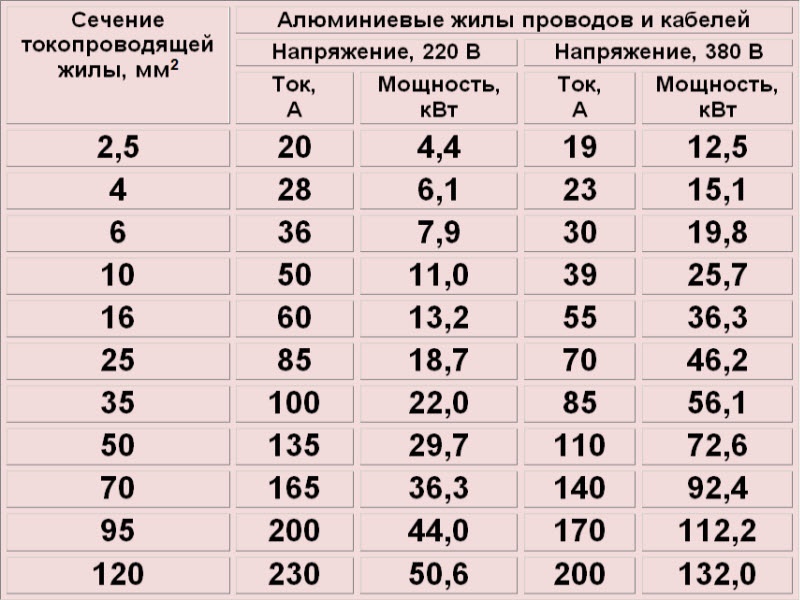

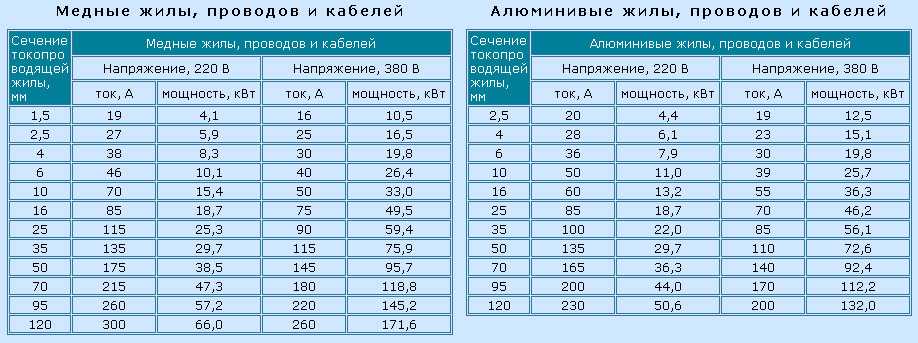

Таблицы для выбора сечения провода
Для удобства выбора сечения разработаны специальные таблицы. Основные виды:
- Таблицы допустимых токовых нагрузок
- Таблицы выбора сечения по мощности
- Таблицы для расчета падения напряжения
Эти таблицы учитывают различные факторы и позволяют быстро подобрать оптимальное сечение провода для конкретных условий.
Типичные ошибки при выборе сечения
При расчете сечения провода следует избегать распространенных ошибок:
- Игнорирование коэффициента запаса
- Неучет способа прокладки кабеля
- Пренебрежение длиной линии
- Использование устаревших данных
Эти ошибки могут привести к выбору неподходящего сечения и проблемам в работе электросети.
Рекомендации по выбору сечения для бытовых нужд
Для типовых бытовых электроцепей можно использовать следующие ориентировочные значения:
- Освещение — от 1.5 мм²
- Розеточные группы — от 2.5 мм²
- Мощные потребители (электроплита, бойлер) — от 4 мм²
- Вводной кабель в квартиру/дом — от 6 мм²
Однако эти значения приблизительны и в каждом конкретном случае требуется индивидуальный расчет.
Программы для расчета сечения провода
Для упрощения выбора сечения разработаны специальные программы и онлайн-калькуляторы. Они позволяют быстро произвести расчет с учетом всех необходимых параметров.
Популярные программы:
- EnergoCAD
- ElectriCS 3D
- nanoCAD Электро
Онлайн-калькуляторы можно найти на профильных электротехнических сайтах.
Нормативные документы по выбору сечения
При выборе сечения проводов следует руководствоваться следующими нормативными документами:
- ПУЭ (Правила устройства электроустановок)
- ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией»
- СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»
Эти документы содержат все необходимые требования и рекомендации по выбору сечения проводов для различных условий.
Как выбрать правильное сечение кабеля?
Как выбрать правильное сечение кабеля?
Электропроводка – одно из наиболее уязвимых мест в нашем доме. Особенно остро данная проблема видна в старых помещениях, в которых при выборе величины сечения жилы не учитывалось столь значительное количество электрических приборов, которое появилось сегодня. Также было немало случаев, когда пытаются экономить на кабеле при монтаже новой электропроводки, а это может привести к весьма плачевным последствиям. При неправильном выборе сечения жилы кабель сильно нагревается, что приводит к самовозгоранию либо короткому замыканию. Экономически нецелесообразно и чрезмерно большое сечение, поэтому очень важно правильно рассчитать сечение жил кабеля перед его покупкой. В данной статье мы рассмотрим, как грамотно выбрать сечение кабеля.
Вначале хотелось отметить, что мы выбираем сечение не всего кабеля, а его жилы. Жила бывает 1-проволочной (она не столь гибкая), а также многопроволочной (она более гибкая).
Кабель же бывает 1-жильным и многожильным. Количество жил зависит от того, каковы особенности сети, а также от подключаемых электрических приборов. Рассмотрим 2 варианта выбора сечения: по току и мощности. Их различие состоит в поиске значения расчетного тока, однако на обоих из них применяются одни таблицы ГОСТа № Р 50571.5.52-2011 по поиску сечения.
Выбираем сечение кабеля по мощности
Чтобы правильно выбрать сечение жилы по мощности, следует знать: напряжение сети (400 В или 230 В), суммарно потребляемую мощность всех электрических приборов, которые подключены к одной линии, тип материала для изготовления проводника (алюминий, медь) и способ прокладки проводки внутри помещений (скрытый, открытый).
Кроме того, необходимо учитывать, что по СП 256.1325800.2016 в квартирах не допускается применять провода и кабели с алюминиевыми жилами.
Проводя расчет суммарной мощности, следует учитывать: коэффициент запаса (Kз) при перегреве, а также коэффициент спроса (Kс), учитывающий, что не все электрические приборы включаются в сеть одновременно.
К примеру, коэффициент запаса, составляющий от 1,15 до 1,2, дает 15-20 процентов резерва. Для определения коэффициента спроса нужно посмотреть СП № 256.1325800.2016, таблица № 7.2 «Коэффициент спроса для квартир повышенной комфортности»
Расчет суммарной мощности будет таким:
где (P1+P2+…+Pn ) – это сумма величин потребляемой мощности I, II и последующих электрических приёмников, которые подключены к одной линии, причем в одной единице измерения (Вт или кВт), которые вы можете найти в техпаспорте приёмника. Иногда данные сведения содержатся на шильдике электрического прибора.
Найденную мощность нужно разделить на напряжение сети. Получаем значение расчетного тока, которое должно быть меньше значения длительно допустимого тока. Длительно допустимый ток находим при помощи таблиц ГОСТа № Р 50571.5.52-2011, которые описаны ниже.
Зная способ монтажа (столбец № 2), по таблице А.52.3 нужно найти рекомендуемый способ (столбец № 4), чтобы определить допустимую токовую нагрузку.
На основании полученной информации по таблицам С.52.2 и С.52.1 нужно найти значение длительно допустимого тока и определить сечение жилы кабеля.
Исходя из вышеизложенного, сечение выбирают в зависимости от следующих факторов: напряжение сети, способ прокладки кабеля и материал выбранного проводника, по величине длительно допустимого тока больше расчетного значения.
Выбираем сечение кабеля по току
При применении второго метода значение расчетного тока складывается из токов, потребляемых электроприборами, подключенными к одной линии, поскольку ток одного электрического прибора вычисляется по формулам:
- I=(P×Kc)/(U×cosφ) – для сети, напряжение которой составляет 230 В;
- I=(P×Kc)/(√3×U×cosφ) – для сети, напряжение которой составляет 400 В;
Чтобы определить значение cos φ, стоит обратиться к СП № 256.1325800.2016, пункт 7.1.12. Если из характеристик электрических приборов мы знаем максимальный потребляемый ток, нет необходимости применять рассмотренные выше формулы.
По материалу проводника, полученному значению тока, учитывая при этом способ прокладки проводки, выбирается сечение жилы кабеля так, как описывалось выше по таблицам ГОСТ № Р 50571.5.52-2011 А.52.3, С.52.1 и С.52.2.
При отсутствии в таблице полученного значения тока принимается ближайшее большее, а по нему и выбирается сечение.
Для того, чтобы электрическая проводка служила эффективно и долго, важно с ответственностью отнестись к выбору сечения кабеля. Какой именно способ для этого выбрать – каждый должен решить сам, а при возникновении сомнений лучше обратиться к специалистам.
Как выбрать сечение кабеля по мощности
Силовые кабели предназначены для подачи электропитания стационарным и мобильным потребителям однофазного и трёхфазного тока промышленных частот. Ввиду огромного сортамента кабельно-проводниковой продукции у многих покупателей возникает вопрос, как подобрать силовой кабель, что особенно актуально для неспециалистов. Здесь мы попробуем ответить на этот вопрос с учётом ключевых критериев выбора.
Напоминаем, что кабели составляют основу электрических сетей, и от правильного их выбора зависит всё, включая безопасность эксплуатации электрооборудования и его пользователей. Ответы на вопрос, как правильно выбрать силовой кабель, не могут быть однозначными. Они меняются в зависимости от множества факторов, поэтому при выборе кабельно-проводниковой продукции следует проконсультироваться у специалиста.
Как выглядит силовой кабель
Существует три типа проводников: кабель, провод и шнур. Кабели малых маркоразмеров с количеством жил до трёх часто путают с проводами, и на первый взгляд они трудноразличимы. Назовём основные отличительные признаки кабеля:
- в его конструкции обязательно присутствует как минимум три элемента – токопроводящая жила, её изоляция и внешняя защитная оболочка;
- если изделие имеет более трёх жил – перед вами кабель;
- жилы разного сечения может иметь только кабель;
- на кабель также указывает наличие экрана, поясной изоляции, наполнителя, брони и других специальных конструктивных элементов.
Кабели имеют более широкую сферу применения, чем провода и шнуры, в том числе они могут полностью заменить эти типы проводников в любых условиях эксплуатации. В то же время обратная замена невозможна, ни при каких обстоятельствах.
Внешний вид кабельно-проводниковой продукции не поможет при её выборе и не даст ответа на вопрос, какой силовой кабель купить для решения конкретной задачи. Для этого используют технические и эксплуатационные характеристики изделий, которые должны соответствовать требованиям нормативно-технической документации. Часть из них отражена в маркировке кабелей, но большинство параметров указывают в техническом описании конкретного маркоразмера продукции.
Какими бывают силовые кабели
Весь сортамент силовых кабелей подразделяется на восемь видов для разных условий эксплуатации. В их числе:
- кабели общего назначения – круглые и плоские, для обычных условий эксплуатации;
- изделия пониженной горючести для групповой прокладки;
- кабели для объектов с особыми требованиями к противопожарной безопасности;
- бронированные кабели для прокладки в местах, где имеется высокий риск их механического повреждения и т. д.
д.Указание на вид кабеля содержится в его маркировке. Если она начинается с буквы А, это означает изделие с алюминиевыми жилами. Отсутствие буквы А по умолчанию означает кабель с медными жилами.
В свою очередь, каждый вид кабеля имеет по несколько вариантов исполнения, которые различаются такими характеристиками, как:
- количество и сечение жил;
- виды жил – цельные или многопроволочные;
- разновидности изолирующих материалов;
- класс гибкости;
- виды материалов для защиты кабеля от механических повреждений;
- наличие или отсутствие дополнительных элементов в конструкции изделия, например защитного экрана.
Всё это необходимо учитывать при ответе на вопрос, как правильно выбрать силовой кабель. Перечисленные обстоятельства оказывают непосредственное влияние на величину допустимых нагрузок в электрической сети по мощности и току.
Одним из важнейших показателей классификации кабелей является количество жил, от которого зависит применяемость изделий в электрических сетях разных типов:
- одна жила – для однофазных сетей переменного тока и подключения потребителей постоянного тока;
- две жилы – для однофазных сетей с изолированным нулём или заземлением;
- три жилы – для однофазных сетей с изолированным нулём и заземлением;
- четыре жилы – для трёхфазных сетей с изолированным нулём или заземлением;
- пять жил – для трёхфазных сетей с изолированным нулём и заземлением.
Разнообразие видов и вариантов исполнения кабелей гарантирует потребителям оптимальный выбор кабельно-проводниковой продукции для любых способов монтажа, типов сетей, условий эксплуатации и нагрузок.
Если вас интересуют кабели класса гибкости от второго и выше для подключения мобильных потребителей тока, то вам необходимо знать, что они могут быть только медными с многопроволочными жилами. Ассортимент кабелей для подключения стационарных электроустановок одинаково распределён между изделиями с цельными алюминиевыми и медными проводниками.
Как выбрать сечение силового кабеля
Главной характеристикой любого кабеля является величина сечения его жил. Именно она определяет, какую токовую нагрузку он может выдержать в постоянном и аварийном режиме эксплуатации. Для иллюстрации ответа на вопрос, как выбрать сечение кабеля по току и мощности, приведём следующую таблицу:
Сечение жилы в мм2 | Показатели для медных/алюминиевых кабелей | |||
в однофазных сетях (220 вольт) | в трёхфазных сетях (380 вольт) | |||
токовая нагрузка, ампер | потребляемая мощность, кВт | токовая нагрузка, ампер | потребляемая мощность, кВт | |
2,5 | 27/20 | 5,9/4,4 | 25/19 | 16,5/12,5 |
4 | 38/28 | 8,3/6,1 | 30/23 | 19,8/15,1 |
6 | 46/36 | 10,1/7,9 | 40/30 | 26,4/19,8 |
Более подробные таблицы, как подобрать сечение кабеля по мощности и току, несложно найти в Интернете.
Однако стоит обратить ваше внимание на то, что подобные материалы носят справочный характер и в большей мере рассчитаны на бытовых потребителей. Для серьёзных инженерных расчётов их не используют.
Например, нет универсальной формулы, как выбрать силовой кабель для улицы. При профессиональном расчёте электрических сетей используют весь математический аппарат из ПУЭ (правил устройства электросетей). Мы не собираемся публиковать здесь краткое изложение десяти книг ПУЭ, поскольку расчётами электросетей и сечения кабелей занимаются проектировщики. Заметим только, что при этом обязательно берут во внимание такие факторы:
- токовые нагрузки с учётом нагрева проводников;
- потери напряжения в сети в зависимости от длины кабелей;
- токовые нагрузки в аварийном режиме работы;
- необходимые меры по предотвращению и защите от перегрузок.
С другой стороны, таблицы подбора сечения кабеля по мощности и току вполне подойдут для бытовых потребителей и небольших объектов, где нет сетей большой протяжённости и высокой сложности.
В этих случаях данные таблиц не дадут опасной погрешности. Если вам нужно подключить к сети электромотор, бойлер и другое оборудование, ими можно спокойно пользоваться. Обратим ваше внимание, что при выборе сечения кабеля следует учитывать и ряд других обстоятельств. В их числе:
- способ прокладки кабеля – воздушные линии выдерживают повышенные нагрузки;
- необходимость резерва, чтобы иметь возможность подключения к сети новых или более мощных потребителей тока;
- материал проводников.
Тем, кто не забыл школьного курса физики, с подбором сечения кабеля по мощности и току не возникнет больших проблем. Однако при выборе кабельно-проводниковой продукции для электросетей повышенной сложности лучше воспользоваться услугами специалистов. Напомним ещё раз, что любая ошибка в выборе кабелей может стоить очень дорого во всех смыслах этого слова. Прежде всего их следует использовать по назначению.
Какой силовой кабель лучше
Вопрос о том, какой силовой кабель лучше, с профессиональной точки зрения лишён смысла, поскольку специалисты при выборе кабельно-проводниковой продукции пользуются объективными критериями, выраженными через математические формулы ПУЭ.
В их числе имеется и критерий экономической целесообразности. Здесь можно лишь говорить о преимуществах изделий из меди над аналогичными кабелями из алюминия. В их числе:
- повышенная надёжность и долговечность;
- стойкость к электрохимической коррозии;
- лучшая проводимость при одинаковом сечении жил.
Например, старение и склонность алюминиевого кабеля к электрохимической коррозии становится причиной сильного окисления контактов и хрупкости токопроводящих жил. В некоторых случаях контакты даже самопроизвольно отваливаются. Медные проводники подобных проблем не имеют. Потребитель должен сам решать, стоит ли платить намного больше за кабели с медными жилами, хотя бытовые пользователи чаще предпочитают именно этот вариант.
Руководство по калибру проволоки
Проволока бывает разной толщины, т. е. калибра, каждый из которых подходит для разных целей. Например, проволока для рукоделия тонкая, чтобы ее можно было сгибать, формировать и скручивать в ювелирные изделия и другие изделия ручной работы.
В следующем руководстве мы даем обзор того, что такое калибры проводов, почему они важны, основные соображения и доступные стандартные размеры, чтобы помочь профессионалам отрасли выбрать правильный калибр проводов для своего применения.
Что такое калибры проводов?
Калибр проволоки относится к ее толщине. Каждый калибр представлен числом, причем меньшие числа представляют собой более толстые провода, а более высокие числа обозначают более тонкие провода.
American Wire Gauge (AWG) — это стандартный метод измерения и определения толщины кабеля, разработанный в США для электропроводящих проводов. Он подходит для указания калибров круглых и одножильных проводов из цветных металлов. Поскольку толщина провода влияет на его электрические свойства (например, сопротивление и грузоподъемность), знание калибра провода позволяет специалистам отрасли быстро и легко определить, подходит ли он для конкретного применения. Эти знания также могут передаваться между различными сторонами, например, от производителя к потребителю.
Электромеханическая сборка > Жгут проводов и кабельная сборка >> Есть вопросы? Свяжитесь с нами сегодня>
Соображения относительно калибров проводов
При выборе электропроводящего провода для применения калибр является важным соображением при проектировании. Тем не менее, правильный калибр зависит от множества факторов. Например, электрические цепи с более высокой номинальной силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без чрезмерного накопления тепла. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к повреждению провода или воспламенению. Чтобы избежать этих проблем, необходимо определить общую силу тока системы — путем расчета влияния запланированной нагрузки, подключенной нагрузки и длины цепи — и выбрать подходящий для нее провод.
Взаимосвязь между калибром проволоки и другими техническими спецификациями
Калибр проволоки дает больше, чем информацию о ее толщине. Учитывая его калибр, профессионалы отрасли могут определить следующее о конкретном проводе:
- Диаметр. Калибр проволоки варьируется от малых до высоких значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
- Район. Площадь поперечного сечения круглых проводов можно рассчитать по формуле A= πr2, где r представляет собой половину диаметра. Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра).
- Футов на фунт. фута на фунт означает количество футов проволоки, необходимое для достижения веса в один фунт. (например, для провода AWG 4 требуется 7,918 фута, а для провода AWG 40 — 34,364 фута. )
- Сопротивление (Ом на 1000 футов). Электрическое сопротивление провода зависит от его длины и толщины. Более длинные провода обеспечивают большее сопротивление, чем более короткие провода. Учитывая два провода одинаковой длины, более толстый провод будет иметь меньшее сопротивление, чем более тонкий провод. (например, при 25°C провод AWG 4 имеет сопротивление 0,2485 Ом на 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом на 1000 футов.)
- Допустимый ток (амперы). Допустимый ток — это мера величины тока, которую провод может безопасно пропускать. Поскольку провода меньшего сечения (например, AWG 4) толще, они могут вместить больше электронов, чем провода большего сечения (например, AWG 40).
Калибр проволоки варьируется от малых до высоких значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
)Области применения проводов разного сечения
Поскольку каждое сечение проводов имеет разные физические и электрические свойства, они, как правило, подходят для разных целей. Более тонкие калибры обычно находят применение в более легких приложениях, в то время как более толстые калибры используются для тяжелых условий эксплуатации.
Некоторые распространенные варианты использования для различных калибров проволоки описаны ниже:
Калибр 4…………………………………………………………………. печи и большие нагреватели
Калибр 6………………………………………………………………….. кухонные варочные панели и плиты
Датчик 10………………………………………… сушилки для белья, большие блоки переменного тока и водонагреватели
Датчик 12…………………………………………………… ……. Жилые розетки и небольшие единицы переменного тока
калибра 14 ……………………………………………………… ………………………………….. удлинители маломощные
Калибр 18………………………………………………………… низковольтное освещение и шнуры
Таблица размеров проводов
Американские стандарты сечения проводов варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер). В таблице ниже представлены все размеры кабелей AWG и их уникальные свойства.
Сотрудничество с компанией Precision Manufacturing Company по производству высококачественных проводов
Выбор правильного провода, в том числе в отношении сечения, важен для обеспечения правильной работы электрической или электронной системы.
Однако определить, какой из них подходит для конкретного приложения, может быть непросто. В таких ситуациях компания Precision Manufacturing готова помочь. Обладая более чем пятидесятилетним опытом работы с проводами и кабелями, у нас есть навыки и знания, чтобы помочь с любыми проводами или кабелями.
Для получения дополнительной информации о наших возможностях или помощи в выборе провода для вашего применения свяжитесь с нами или запросите предложение сегодня.
Проволочные калибры | Провода и соединения
Сохранить Подписаться
Пожалуйста, войдите, чтобы подписаться на это руководство.
После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.
Размер имеет значение
Вы, наверное, замечали, что провода бывают разных размеров. Разберите реле, и вы увидите, что катушка имеет тонкий медный провод тоньше человеческого волоса. С другой стороны толстые кабели, питающие дома и предприятия.
С увеличением размера провод может выдерживать больший поток электронов (ток, измеряемый в амперах). Как и садовый шланг, шланг большего диаметра переносит больше воды за определенное время на заданное расстояние.
Размеры проводов чаще всего измеряются стандартными размерами American Wire Guage (AWG). В электронной промышленности используется диаметр провода заранее определенных размеров для технологичности и известных электрических характеристик.
Линейка Adafruit Ruler имеет удобный встроенный датчик калибра проводов от 8 до 28 AWG 9.0088
Ниже приведена таблица стандартных размеров American Wire Gauge и характеристики каждого размера проволоки. Для конкретного калибра он имеет заданный диаметр и площадь поперечного сечения. При намотке провода для индуктора, катушки или трансформатора удобно знать, насколько толстый будет слой провода, который увеличивается в зависимости от сечения провода. Важным показателем является электрическое сопротивление провода, которое увеличивается по мере увеличения калибра и уменьшения диаметра.
Измеряется в омах на километр или миллиомах на метр. Наконец, в последнем столбце для американцев указана допустимая токовая нагрузка по национальным электротехническим нормам для проводов большего сечения — это хорошая демонстрация того, как токовая нагрузка изменяется по мере изменения площади провода.
| AWG | Диаметр | Витки провода без изол. | Район | Медное сопротивление | Максимальная сила тока |
| (мм) | (за см) | (мм 2 ) | (Ом/км) | для проводки | |
| (мОм/м) | (ампер) | ||||
| 0 (1/0) | 8.251 | 1,21 | 53,5 | 0,3224 | 245 |
| 1 | 7,348 | 1,36 | 42,4 | 0,4066 | 211 |
| 2 | 6,544 | 1,53 | 33,6 | 0,5127 | 181 |
| 3 | 5,827 | 1,72 | 26,7 | 0,6465 | 158 |
| 4 | 5,189 | 1,93 | 21,2 | 0,8152 | 135 |
| 5 | 4,621 | 2,16 | 16,8 | 1,028 | 118 |
| 6 | 4,115 | 2,43 | 13,3 | 1,296 | 101 |
| 7 | 3,665 | 2,73 | 10,5 | 1,634 | 89 |
| 8 | 3,264 | 3,06 | 8,37 | 2,061 | 73 |
| 9 | 2,906 | 3,44 | 6,63 | 2,599 | 64 |
| 10 | 2,588 | 3,86 | 5,26 | 3,277 | 55 |
| 11 | 2,305 | 4,34 | 4,17 | 4,132 | 47 |
| 12 | 2,053 | 4,87 | 3,31 | 5. 211 | 41 |
| 13 | 1,828 | 5,47 | 2,62 | 6,571 | 35 |
| 14 | 1,628 | 6,14 | 2,08 | 8,286 | 32 |
| 15 | 1,45 | 6,9 | 1,65 | 10,45 | 28 |
| 16 | 1,291 | 7,75 | 1,31 | 13.17 | 22 |
| 17 | 1,15 | 8,7 | 1,04 | 16,61 | 19 |
| 18 | 1,024 | 9,77 | 0,823 | 20,95 | 16 |
| 19 | 0,912 | 11 | 0,653 | 26,42 | 14 |
| 20 | 0,812 | 12,3 | 0,518 | 33,31 | 11 |
| 21 | 0,723 | 13,8 | 0,41 | 42,0 | 9 |
| 22 | 0,644 | 15,5 | 0,326 | 52,96 | 7, общий для макетных плат |
| 23 | 0,573 | 17,4 | 0,258 | 66,79 | 4,7 |
| 24 | 0,511 | 19,6 | 0,205 | 84,22 | 3,5 |
| 25 | 0,455 | 22 | 0,162 | 106,2 | 2,7 |
| 26 | 0,405 | 24,7 | 0,129 | 133,9 | 2,2 |
| 27 | 0,361 | 27,7 | 0,102 | 168,9 | 1,7 |
| 28 | 0,321 | 31,1 | 0,081 | 212,9 | 1,4 |
| 29 | 0,286 | 35 | 0,0642 | 268,5 | 1,2 |
| 30 | 0,255 | 39,3 | 0,0509 | 338,6 | 0,86 |
| 31 | 0,227 | 44,1 | 0,0404 | 426,9 | 0,70 |
| 32 | 0,202 | 49,5 | 0,032 | 538,3 | 0,53 |
| 33 | 0,18 | 55,6 | 0,0254 | 678,8 | 0,43 |
| 34 | 0,16 | 62,4 | 0,0201 | 856 | 0,33 |
| 35 | 0,143 | 70,1 | 0,016 | 1079 | 0,27 |
| 36 | 0,127 | 78,7 | 0,0127 | 1361 | 0,21 |
| 37 | 0,113 | 88,4 | 0,0100 | 1716 | 0,17 |
| 38 | 0,101 | 99,3 | 0,00797 | 2164 | 0,13 |
| 39 | 0,0897 | 111 | 0,00632 | 2729 | 0,11 |
| 40 | 0,0799 | 125 | 0,00501 | 3441 | 0,09 |
Часто можно увидеть датчики одинакового размера в размерах 10 AWG и выше.
Меньшие нечетные размеры встречаются не так часто.
Для большинства проектов точное сечение провода не является критическим фактором — достаточно близкого. Вот некоторые моменты, которые следует учитывать при выборе манометра:
- Питание — если в цепи требуется большой ток, например большие двигатели или много светодиодных ламп, выберите более толстый провод, начиная с 18 AWG и ниже. Размер основан на том, чтобы выдерживать ток, оставаясь при этом прохладным, а также обеспечивать более низкое сопротивление. Это относится и к носимым устройствам — не сшивайте слишком много энергоемких светодиодов с тончайшим проводом, который не может выдержать потребляемый ток.
- Макеты — обычно отверстия в макетах подходят только для небольшого диапазона калибров проводов. Слишком тонкий провод, и он выпадает или имеет плохой контакт. Слишком большой провод выгнет отверстие или просто не подойдет. Лучше всего купить проволоку, специально предназначенную для макетных плат, чаще всего 22-го калибра.
