Что представляет собой микросхема LM324. Каковы ее основные характеристики и преимущества. Как правильно использовать LM324 в различных схемах. На что обратить внимание при работе с этим операционным усилителем.
Общее описание микросхемы LM324
LM324 представляет собой счетверенный операционный усилитель общего назначения, разработанный для работы от одного источника питания в широком диапазоне напряжений. Данная микросхема содержит четыре независимых высокоэффективных операционных усилителя с внутренней частотной компенсацией.
Основные особенности LM324:
- Четыре независимых операционных усилителя в одном корпусе
- Широкий диапазон напряжений питания: от 3В до 32В (или ±1.5В до ±16В при двухполярном питании)
- Очень низкое энергопотребление
- Внутренняя частотная компенсация
- Высокий коэффициент усиления: около 100 дБ
- Широкая полоса пропускания: 1 МГц
Основные электрические характеристики LM324
Рассмотрим ключевые параметры микросхемы LM324:
- Напряжение питания: 3-32В (одиночное) или ±1.5В до ±16В (двойное)
- Потребляемый ток: около 0.7 мА на усилитель
- Входной ток смещения: 45 нА (тип.)
- Входное напряжение смещения: 2 мВ (тип.)
- Коэффициент усиления по напряжению: 100 дБ
- Полоса пропускания (на единичном усилении): 1 МГц
- Скорость нарастания выходного напряжения: 0.5 В/мкс
Преимущества использования LM324
Микросхема LM324 обладает рядом преимуществ, делающих ее популярным выбором для многих применений:
- Возможность работы от одного источника питания упрощает схемотехнику
- Низкое энергопотребление позволяет использовать LM324 в портативных устройствах
- Широкий диапазон напряжений питания обеспечивает гибкость применения
- Наличие четырех усилителей в одном корпусе экономит место на печатной плате
- Внутренняя частотная коррекция упрощает разработку схем
Типовые применения LM324
Благодаря своим характеристикам, LM324 находит применение во множестве электронных устройств:
- Усилители постоянного тока
- Преобразователи сигналов с датчиков
- Активные фильтры
- Компараторы с гистерезисом
- Генераторы сигналов
- Интеграторы
- Дифференциаторы
- Источники тока
Особенности работы с LM324
При использовании LM324 следует учитывать некоторые особенности:
- Выходное напряжение не может достигать уровней напряжения питания
- Входной каскад допускает синфазные сигналы вплоть до отрицательного напряжения питания
- При однополярном питании необходимо обеспечить смещение входных сигналов
- Рекомендуется использовать развязывающие конденсаторы по цепям питания

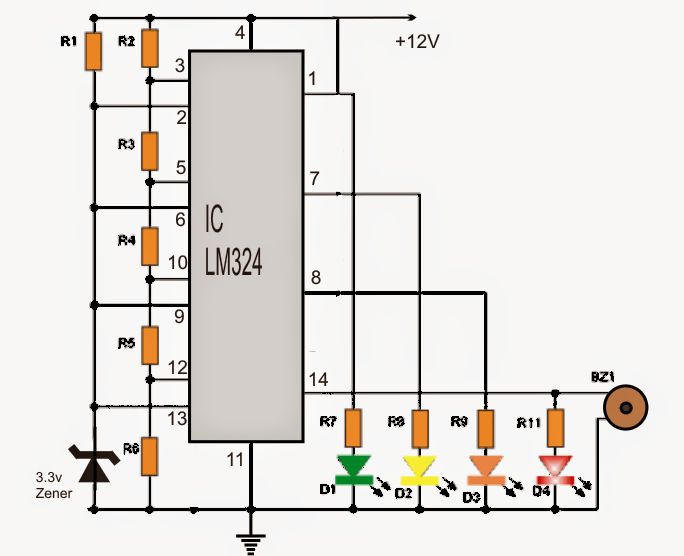

Схема включения LM324 при однополярном питании
При работе от одного источника питания типовая схема включения LM324 выглядит следующим образом:
- Вывод 4 подключается к положительному напряжению питания (Vcc)
- Вывод 11 соединяется с общим проводом (GND)
- Между выводами питания рекомендуется установить развязывающий конденсатор 0.1 мкФ
- Неиспользуемые входы усилителей следует соединить с общим проводом
- Для смещения входных сигналов используется делитель напряжения, формирующий опорное напряжение Vcc/2
Примеры базовых схем на LM324
Рассмотрим несколько типовых схем применения LM324:
Неинвертирующий усилитель
Коэффициент усиления задается отношением резисторов обратной связи: K = 1 + R2/R1
Инвертирующий усилитель
Коэффициент усиления определяется как K = -R2/R1
Сумматор
На выходе формируется сумма входных сигналов с заданными весовыми коэффициентами
Интегратор
Выходное напряжение пропорционально интегралу входного сигнала
Компаратор с гистерезисом
Обеспечивает переключение выхода при достижении входным сигналом заданных порогов
Рекомендации по проектированию схем на LM324
При разработке устройств с использованием LM324 следует придерживаться следующих рекомендаций:
- Использовать развязывающие конденсаторы по цепям питания
- Учитывать, что выходное напряжение не достигает уровней питания
- При однополярном питании обеспечивать смещение входных сигналов
- Избегать перегрузки входов синфазным напряжением
- Применять экранирование чувствительных цепей для снижения наводок
- Учитывать ограничения по скорости нарастания выходного напряжения
Сравнение LM324 с аналогами
Сопоставим характеристики LM324 с некоторыми распространенными аналогами:
- TL084: Имеет лучшие частотные характеристики, но больший ток потребления
- LM358: Содержит два ОУ вместо четырех, меньший ток потребления
- LM2902: Практически идентичен LM324, но имеет более широкий температурный диапазон
- OP07: Обладает значительно меньшим напряжением смещения, но требует двухполярного питания
Заключение
LM324 представляет собой универсальный счетверенный операционный усилитель, который благодаря своим характеристикам находит применение во множестве электронных устройств. Возможность работы от одного источника питания, низкое энергопотребление и наличие четырех независимых усилителей в одном корпусе делают LM324 популярным выбором для разработчиков электроники. При правильном применении LM324 позволяет создавать эффективные схемы усиления, фильтрации и обработки сигналов.
