Что такое термостат и для чего он нужен в автомобиле
Термостат — это важный элемент системы охлаждения двигателя автомобиля. Его основная функция — регулировать температуру охлаждающей жидкости, поддерживая ее в оптимальном диапазоне. Термостат устанавливается между двигателем и радиатором и управляет потоком охлаждающей жидкости.
Зачем нужен термостат в автомобиле?
- Обеспечивает быстрый прогрев двигателя до рабочей температуры
- Поддерживает стабильный температурный режим работы двигателя
- Предотвращает перегрев двигателя
- Снижает расход топлива и уменьшает износ деталей двигателя
Без исправного термостата двигатель будет либо долго прогреваться, либо перегреваться, что негативно сказывается на его работе и ресурсе.
Устройство и принцип работы автомобильного термостата
Стандартный автомобильный термостат состоит из следующих основных элементов:
- Корпус
- Клапан
- Термочувствительный элемент (воск или жидкость)
- Пружина
- Шток
Как работает термостат в автомобиле? Принцип его действия основан на расширении термочувствительного элемента при нагревании:
- При холодном двигателе клапан термостата закрыт, охлаждающая жидкость циркулирует по малому кругу через двигатель и радиатор отопителя.
- При достижении определенной температуры (обычно 80-90°C) термочувствительный элемент расширяется и открывает клапан.
- Охлаждающая жидкость начинает циркулировать по большому кругу через радиатор охлаждения.
- При снижении температуры клапан закрывается, и цикл повторяется.
Такой принцип работы обеспечивает оптимальный температурный режим двигателя в различных условиях эксплуатации.
Виды автомобильных термостатов
Существует несколько основных типов термостатов, используемых в современных автомобилях:
1. Одноклапанные термостаты
Самый простой и распространенный тип. Имеет один клапан, который открывается при достижении определенной температуры. Отличаются надежностью и простотой конструкции.
2. Двухклапанные термостаты
Имеют два клапана — основной и перепускной. Обеспечивают более плавное регулирование температуры. Часто используются в отечественных автомобилях.
3. Электронные термостаты
Современный тип термостатов с электронным управлением. Позволяют точнее контролировать температуру двигателя. Управляются блоком управления двигателем.
4. Термостаты с твердым наполнителем
Используют специальный воск в качестве термочувствительного элемента. Отличаются надежностью и долговечностью.
5. Термостаты с жидким наполнителем
Используют жидкость в качестве рабочего тела. Сейчас практически не применяются из-за недостаточной надежности.
Как проверить исправность термостата
Существует несколько способов проверки работоспособности автомобильного термостата:
Проверка без снятия термостата
- Запустите холодный двигатель и проверьте температуру верхнего патрубка радиатора. Он должен оставаться холодным первые несколько минут работы.
- По мере прогрева двигателя верхний патрубок должен нагреться, что свидетельствует об открытии термостата.
- Если патрубок сразу горячий или, наоборот, не нагревается даже при работающем двигателе, это может указывать на неисправность термостата.
Проверка снятого термостата
- Снимите термостат с автомобиля.
- Поместите его в емкость с водой и постепенно нагревайте воду.
- Следите за температурой воды и моментом открытия клапана термостата.
- Сравните температуру открытия с указанной на корпусе термостата.
Важно помнить, что эти методы дают приблизительные результаты. Для точной диагностики рекомендуется обратиться в специализированный сервис.
Признаки неисправности термостата
Неисправный термостат может вызвать ряд проблем в работе двигателя. Вот основные признаки, указывающие на возможную неисправность термостата:
- Двигатель долго прогревается до рабочей температуры
- Температура двигателя не поднимается выше 70-80°C даже при длительной работе
- Двигатель быстро перегревается
- Температура двигателя постоянно колеблется
- Отсутствие теплого воздуха из печки в холодную погоду
- Повышенный расход топлива
При появлении этих симптомов рекомендуется проверить термостат и при необходимости заменить его. Своевременная диагностика и замена неисправного термостата помогут избежать серьезных проблем с двигателем и сохранить его ресурс.
Последствия неисправности термостата
- Перегрев двигателя и возможное повреждение головки блока цилиндров
- Повышенный износ деталей двигателя из-за работы на непрогретом масле
- Увеличение расхода топлива
- Повышение токсичности выхлопных газов
- Ухудшение работы системы отопления салона
- Возможное закипание охлаждающей жидкости и выход из строя других элементов системы охлаждения
Чтобы избежать этих проблем, важно регулярно проверять состояние термостата и своевременно заменять его при обнаружении неисправностей.
Замена термостата: когда и как
Замена термостата обычно требуется в следующих случаях:
- При обнаружении признаков неисправности
- При капитальном ремонте двигателя
- Профилактически через каждые 60-100 тысяч километров пробега (зависит от модели автомобиля и рекомендаций производителя)
Процесс замены термостата может различаться в зависимости от модели автомобиля, но обычно включает следующие шаги:
- Слив охлаждающей жидкости
- Снятие патрубков и корпуса термостата
- Извлечение старого термостата
- Установка нового термостата
- Сборка в обратном порядке
- Заполнение системы охлаждения и удаление воздуха
Важно использовать термостат, соответствующий спецификациям вашего автомобиля. Неправильно подобранный термостат может привести к проблемам в работе двигателя.
Устройство и работа термостата, как проверяется исправность
Многим водителям и людям, очень далеким от устройства двигателя внутреннего сгорания (ДВС), наверняка, знакома картина, ярко растиражированная кинорежиссерами, когда из-под капота автомобиля поднимаются густые клубы пара, а главный герой с задумчивым лицом всем своим видом изображает немую сцену — “приехали”. Виновником этого значимого события зачастую бывает незаметная, но очень важная деталь системы охлаждения – термостат.
Примерно так выглядят все автомобильные термостаты
Именно термостат должен автоматически перенаправлять потоки охлаждающей жидкости при разной температуре нагрева двигателя по так называемым контурам системы охлаждения: большому – через радиатор, и малому – минуя его. Если двигатель перегрелся, то термостат отправляет охлаждающую жидкость к радиатору по большому контуру. В радиаторе излишнее тепло отводится.
Если двигатель холодный, то термостат прогоняет охлаждающую жидкость по малому контуру, что позволяет двигателю быстрее нагреться. В холодное время года неправильно работающий термостат полностью парализует работу печки, и салон автомобиля обогреть невозможно. Термостат есть у большинства автомобильных двигателей, использующих жидкостную систему охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости, и его устройство принципиально ничем не отличается ни у русских, ни у европейских или японских автомобилей.
Принцип работы термостата
Основным узлом термостата является механический клапан: он приводится в действие довольно простым и точным механизмом. В герметичном корпусе находится термочувствительный искусственный воск, который при расплавлении увеличивается в объеме и сжимает резиновую камеру, выталкивающую металлический хромированный шток, который и приводит в действие клапаны. В этом и заключается принцип работы термостата.
Так работает термостат
При нарушении целостности данного механизма воск вытекает вследствие использования некачественного антифриза (тосола) или коррозии и увеличивается сила трения подвижного штока.
Термостат начинает функционировать неправильно, постепенно и неумолимо превращая жизнь водителя в ад.
Устройство термостата
Термостат представляет собой клапан, иногда помещенный в корпус, регулирующий поток охлаждающей жидкости в двигателе вашего автомобиля. По конструктивным особенностям устройство термостатов бывает корпусным и бескорпусным.

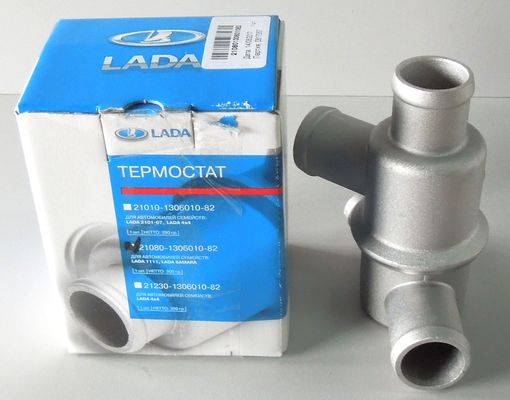

Корпусный термостат с двумя выводами
1.Корпусный термостат
Как видно на рисунке, одним из видов термостатов является устройство, заключенное в корпус и, как правило, имеющее не менее двух выводов. Исключением являются устройства с корпусным устройством, которые образуют сложные 2-хуровневые контуры. Корпусы термостатов изготавливают из пластика, латуни или алюминия.
Два вывода, находящихся рядом, обычно называют «малым контуром». Он не дает охлаждающей жидкости поступать в радиатор, позволяя циркулировать внутри мотора и радиатора печки. Это делает возможным быстрый прогрев двигателя до нужной (рабочей) температуры – точки, при которой термостат открывается полностью.
На автомобилях отечественного производства довольно часто встречается температура полного открытия термостата 80-85 градусов. Как правило, у корпусных термостатов ручная регулировка температуры открытия-закрытия невозможна, но в профессиональных автомастерских могут оказать такую услугу.
2.Бескорпусный термостат
А так выглядит бескорпусный термостат
Бескорпусный термостат устанавливается непосредственно в блоки двигателей, в специально предусмотренные для этого места. Этим он отличается от корпусного устройства. Цифровая маркировка, выбитая на термостате, означает температуру его полного открытия.
В последнее время для одной и той же марки авто выпускаются летние и зимние разновидности термостатов. В зимних вариантах открытие устройства происходит при более высоких температурах, позволяя мотору лучше прогреваться и работать в повышенном диапазоне температур. Смысл нововведения состоит в следующем: на старых авто печка и радиатор засорены, и более высокая температура двигателя в холодный период и более низкая – в летнее время позволят автомобилю «вписаться» в допустимые рамки теплоотдачи, а исправному автомобилю совершенно не нужна эта подмена с разными температурами.
Ещё кое-что полезное для Вас:
- Какой герметик выбрать для системы охлаждения автомобиля?
- Принцип работы вентилятора охлаждения двигателя и радиатора автомобиля
- Как устроена система охлаждения двигателя, и какие у нее могут быть характерные неисправности?
Как проверить
Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.
В горячей воде термостат должен открыться
Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.
Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы прибора подразумевает участие опытного специалиста и специального оборудования.
Видео: Термостат- проверка и принцип работы.
Признаки неисправности прибора
Явными признаками неисправности термостата являются:
- долгий прогрев двигателя до рабочей температуры, а также быстрый его перегрев;
- стрелка температуры двигателя падает на скорости ниже обычного и подымается при остановке автомобиля;
- нижний патрубок теплый при нескольких минутах прогрева двигателя: это означает, что термостат все время открыт;
- термостат заклинил в закрытом положении, двигатель кипит, а нижний патрубок остается холодным даже при прогретом моторе
Термостат: принцип работы,виды,устройство,фото,видео.
Nevada 1976Термостат: принцип работы,виды,устройство,фото,видео. 0 Comment
Содержание статьи
Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.
Принцип работы термостата
После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.
Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри.
При температуре в 82˚С воск плавится.
В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.
Из чего состоит термостат
Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:
- корпуса;
- клапана малого круга охлаждения;
- выходного патрубка, соединенного с насосом;
- воскового шарика;
- входного патрубка, подключенного к радиатору;
- клапана основного круга охлаждения;
- двух пружин;
- поршня.
Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.
В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.
Наполнитель термостата
Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.
Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.
Функции и место расположения
После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС.
Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

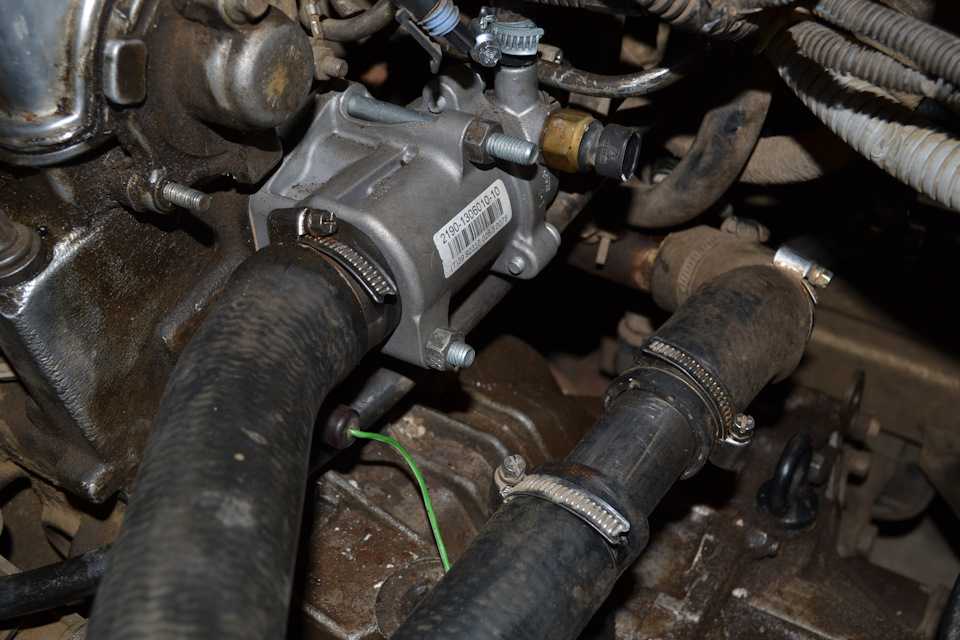

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).
ВИДЫ
- Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
- Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан.
Именно такой вид чаще всего можно встретить на авто иностранного производства. - Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.
Именно такой вид чаще всего можно встретить на авто иностранного производства.Термостат с электронным управлением
Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.
Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности.
Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.
В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.
КАК ПРОВЕРИТЬ ТЕРМОСТАТ
Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении.
В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.
В горячей воде термостат должен открыться
Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.
Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке.
Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.
КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?
Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.
Если
КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?
Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны.
Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.
При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.
5 признаков неисправного термостата
- Мотор автомобиля долго набирает рабочую температуру.
- Двигатель быстро перегревается.
- Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
- Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
- Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.
Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.
В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.
Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.
ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.
Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.
Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта
Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.
Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.
Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.
В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.
Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.
Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.
Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.
Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.
Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.
Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.
После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.
ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.
Всегда устанавливается на отечественных и импортных легковых и грузовых авто.
В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).
Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).
В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.
В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.
Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.
Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.
Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.
В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.
Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.
Одноклапанный, двухклапанный и двухступенчатый термостат
Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.
Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости.
Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.
Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура.
Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.
Диагностика поломки
На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.
Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:
- долгий прогрев двигателя;
- неспособность ДВС выйти на рабочую температуру под нагрузкой;
- отсутствие теплого воздуха из отопителя;
- постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
- периодическое возникновение указанных симптомов и последующее их исчезновение;
Выявить неисправность термостата достаточно просто.
После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.
Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.
Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости.
Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и выходом из строя самого двигателя.
Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.
Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом.
Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.
AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля
Как провести замену поршневых колец своими руками?
Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.
5 Советов как держать ваш Мерседес в форме зимой
Как проверить
термостат, не снимая его с авто :как это работает, симптомы, проблемы, тестирование
Обновлено: 02 октября 2022
Термостат является ключевым элементом системы охлаждения двигателя. Система охлаждения предохраняет двигатель от перегрева. Система заполнена жидким хладагентом (антифризом) и соединена в контур с радиатором, см.
схему.
Схема системы охлаждения. Нажмите, чтобы увеличить изображение
Охлаждающая жидкость проходит через двигатель, где она поглощает тепло, и попадает в верхнюю часть радиатора. Радиатор состоит из множества плоских алюминиевых трубок, окруженных ребрами. Воздух, проходящий через радиатор, охлаждает охлаждающую жидкость, протекающую по радиатору.
Один или два электрических вентилятора, прикрепленных к задней части радиатора, включаются, когда это необходимо, чтобы нагнетать больше воздуха через радиатор. Водяной насос вытягивает охлаждающую жидкость из радиатора и нагнетает ее обратно в двигатель.
Нормальная рабочая температура современного двигателя составляет от 194°F (90°C) до 221°F (105°C).
Термостат внутри корпуса. Разрез двигателя Форд. Нажмите, чтобы увеличить фото
Работа термостата заключается в том, чтобы помочь двигателю быстрее прогреться и поддерживать температуру двигателя выше минимальной рабочей температуры (194°F или 90°C).
Обычный термостат представляет собой простой двухходовой клапан с регулируемой температурой, который открывается при определенной температуре. В большинстве автомобилей термостат устанавливается на двигатель и подключается к верхнему или нижнему патрубку радиатора. Прочитайте, как работает термостат, и посмотрите схемы ниже.
См. несколько примеров: термостат в двигателе Ford 2,3 л EcoBoost. На этом фото показан корпус термостата двигателя Mazda 2.3L turbo DISI. Это фотография корпуса термостата в двигателе Dodge Charger SRT Hemi.
Признаки неисправности термостата
Симптомы неисправного термостата можно разделить на два типа:
Термостат заедает в открытом положении: Когда термостат заедает в открытом положении, температура двигателя во время движения падает ниже нормы, особенно на трассе в холодную погоду. Заклинивший в открытом положении термостат также может быть причиной недостатка тепла в системе отопления.
Также может загореться индикатор Check Engine.
Термостат заедает в закрытом положении: Когда термостат заедает в закрытом положении, двигатель может перегреться. Также может потребоваться замена термостата, если из корпуса термостата протекает охлаждающая жидкость.
Двигатель очень долго прогревается, может ли это быть связано с термостатом?
Да, термостат, который застрял в открытом положении, является одной из возможных причин, по которой двигатель может слишком долго прогреваться. Низкий уровень охлаждающей жидкости также может вызвать ту же проблему. Однако во многих современных автомобилях это нормально.
Реклама
Многие автомобили последних моделей оснащены экономичными двигателями меньшего размера. Это означает, что они сжигают меньше топлива и, как следствие, производят меньше тепла. Кроме того, новые технологии, уменьшающие трение внутри двигателя, также уменьшают количество тепла, выделяемого при трении.
Во многих новых автомобилях требуется до 20-25 минут езды, прежде чем вы сможете прогреться зимой. Нагреватель также может быть не таким сильным, как в старых автомобилях с большим двигателем. Это компромисс для лучшего расхода бензина. Как мы уже упоминали, одним из признаков того, что термостат застрял в открытом положении (или отсутствует), является падение температуры двигателя ниже нормы при движении по шоссе в холодную погоду.
Как проверяется термостат
При решении любой проблемы с системой охлаждения в первую очередь проверяется уровень охлаждающей жидкости. Подробнее: как проверить уровень охлаждающей жидкости.
Раньше при проверке термостата его снимали и нагревали, погружая в воду. При температуре, отмеченной на термостате, он начнет открываться.
В современных автомобилях работа термостата контролируется компьютером двигателя (PCM). В большинстве случаев, если термостат застрял в закрытом или открытом положении, загорится индикатор Check Engine.
Наиболее распространенными световыми кодами Check Engine, связанными с термостатом, являются P0128 и P0126.
Механик измеряет температуру шланга радиатора инфракрасным термометром
Можно ли проверить термостат не снимая его? Механики проверяют термостат, измеряя температуру верхнего и нижнего шлангов радиатора с помощью инфракрасного термометра и контролируя температуру двигателя с помощью диагностического прибора. См. диаграмму ниже.
На этой диаграмме желтая линия — это температура двигателя, красная линия — температура верхнего шланга радиатора, а синяя линия — температура нижнего шланга радиатора.
При пуске холодного двигателя верхний шланг прогревается вместе с двигателем, но так как через радиатор нет потока, нижний шланг радиатора остается холодным.
Двигатель прогревается на холостом ходу. Желтая линия – это температура двигателя. Термостат открывается при 185°F (85°C), и температура нижнего шланга радиатора (синяя линия) становится почти такой же, как температура верхнего шланга радиатора (красная линия).
В этой Honda на графике термостат начинает открываться примерно при 185°F (85°C). Когда термостат открывается и охлаждающая жидкость начинает течь через радиатор, температура нижнего радиатора быстро поднимается, приближаясь к температуре верхнего патрубка. При температуре около 204°F (96°C), включается вентилятор радиатора и температура падает на несколько градусов. Термостат в этой машине работает исправно.
Если бы термостат был заклинен в открытом положении, то нижний патрубок радиатора начинал бы прогреваться сразу после запуска двигателя.
Если бы термостат был заклинен в закрытом положении, потока не было бы даже после достижения двигателем рабочей температуры, а нижний патрубок радиатора оставался бы холодным.
Конечно, отсутствие протока через радиатор может быть вызвано и многими другими причинами помимо заклинившего-закрытого термостата.
Если термостат застрял в закрытом положении, двигатель может перегреться, что может привести к дорогостоящему ремонту.
Если есть подозрение, что термостат заклинил в закрытом состоянии, его обычно меняют.
Замена термостата
Замена термостата
В среднем автомобиле замена термостата может стоить 150-370 долларов за детали и работу. В некоторых автомобилях доступ к термостату затруднен и требует дополнительных усилий. Новый термостат обычно поставляется с новой прокладкой. При замене термостата двигатель необходимо заправить свежей охлаждающей жидкостью (антифризом). Систему охлаждения необходимо тщательно прокачать, чтобы удалить все воздушные карманы.
После обслуживания системы охлаждения всегда важно убедиться, что вентиляторы включаются при полностью прогретом двигателе, а система отопления внутри автомобиля может обеспечивать хороший нагрев на холостом ходу. Отсутствие тепла на холостом ходу может быть вызвано наличием воздушных карманов внутри системы охлаждения.
Следует ли заменять термостат в рамках регулярного технического обслуживания? Это не обязательно, однако, может быть хорошей идеей заменить термостат при восстановлении или замене двигателя.
Термостат тоже часто меняют вместе с водяной помпой, особенно если они расположены в одном районе.
Некоторые производители рекомендуют обновить программное обеспечение компьютера двигателя, если коды неисправностей, вызвавшие загорание индикатора Check Engine, связаны с термостатом после его замены.
Как работает термостат в автомобиле
Термостат закрыт
Термостат закрыт:
При запуске холодного двигателя термостат (главный клапан) закрыт; через радиатор не течет. Меньший перепускной клапан термостата открыт, и охлаждающая жидкость циркулирует по перепускной трубке внутри двигателя и через систему отопления автомобиля. Это позволяет двигателю быстрее прогреваться.
Термостат открыт:
По мере прогрева двигателя до рабочей температуры клапан термостата постепенно открывается, позволяя охлаждающей жидкости течь через радиатор.
Термостат открыт
Охлаждающая жидкость поступает в верхнюю часть радиатора и охлаждается, проходя через радиатор. Водяной насос втягивает охлажденную охлаждающую жидкость обратно в двигатель.
В холодную погоду, если температура двигателя падает близко к нижнему пределу рабочего диапазона (194°F или 90°C), термостат снова закрывается.
Во многих современных автомобилях вместо обычного термостата используется клапан с электронным управлением, который называется «клапан управления охлаждающей жидкостью». Клапан управления охлаждающей жидкостью работает так же, только он управляется компьютером двигателя и является более точным.
Читать дальше:
Датчик температуры охлаждающей жидкости двигателя: как это работает, симптомы, проблемы, тестирование
Проверка индикатора двигателя: что проверять, распространенные проблемы, варианты ремонта
Как работают детали и датчики автомобиля
Симптомы неисправного или неисправного термостата
- Рейтинги автомобилей
- Путеводители по покупкам автомобилей
- Признаки неисправного или неисправного термостата
Дастин Хоули | 19 сентября 2022 г.
Каждый автовладелец время от времени сталкивается с поломкой автомобиля. Будь то простая замена шин или неисправные свечи зажигания, правильное обслуживание вашего автомобиля и обеспечение безопасности имеют первостепенное значение.
Несмотря на то, что некоторые обращаются за помощью к квалифицированным механикам, обычно экономически выгоднее выполнить ремонт самостоятельно. Ведь любой сложный вопрос можно упростить, а решение разбить на простые шаги.
Сегодня мы рассмотрим, как можно диагностировать неисправный термостат. Мы обсудим его основную функцию, опишем симптомы неисправного термостата и объясним, как его можно проверить или заменить.
Хотите действовать?
Хотите действовать?
Интернет-магазин автомобилей для продажи
Хотите нырнуть глубже?
Хотите нырнуть глубже?
Сравните автомобили онлайн
ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?
ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?
Найдите местные поощрения и скидки на новые автомобили
Спасибо
Теперь вы подписаны на информационный бюллетень J.
D. Power Cars.
Обзор новых автомобилей
2023 Honda Pilot Preview
Honda Pilot четвертого поколения 2023 года вот-вот поступит в продажу, и Honda существенно модернизирует его по сравнению с популярной моделью третьего поколения, которую он заменяет. Honda предложит обновленный Pilot 2023 года в комплектациях Sport, EX-L, TrailSport, Touring и Elite в декабре 2022 года. Accord 2023 — это версия автомобиля 11-го поколения, которая впервые поступила в продажу в Америке в 1976, и это совсем не тот автомобиль, который сделал имя на табличке нарицательным.
Читать полный обзор
Ford F-Series Super Duty 2023 г. Предварительный просмотр
Грузовики F-Series Super Duty получили то, что им было нужно для модели 2023 года. Ford анонсировал более мощную линейку тяжелых грузовиков с множеством доступных новых технологий, отличными стандартными функциями безопасности и уникальными улучшениями, чтобы сделать грузовики более подходящими для конкретных отраслей.
