Rj 45 распиновка розетки. Распиновка и подключение розетки RJ45: пошаговая инструкция и схемы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно распиновать розетку RJ45. Какие инструменты нужны для подключения интернет-розетки. Какие существуют стандарты распиновки RJ45. Как подключить двойную сетевую розетку RJ45. Какие ошибки чаще всего допускают при монтаже розеток RJ45.

Содержание

Что такое розетка RJ45 и для чего она нужна

Розетка RJ45 — это разъем для подключения сетевых кабелей, используемый в локальных компьютерных сетях и для подключения к интернету. RJ45 расшифровывается как Registered Jack 45 (зарегистрированное гнездо 45). Этот 8-контактный разъем стал стандартом для сетей Ethernet.

Основные функции розетки RJ45:

Обеспечение физического соединения между сетевым кабелем и оборудованием
Защита контактов кабеля от повреждений
Удобное подключение и отключение сетевых устройств
Организация стационарных точек доступа к сети в помещениях

Розетки RJ45 бывают одинарными и двойными. Двойные позволяют подключить два устройства к одной точке доступа. Они широко используются в офисах, учебных заведениях и жилых помещениях для создания надежной проводной сетевой инфраструктуры.

Необходимые инструменты и материалы для подключения розетки RJ45

Для правильного подключения розетки RJ45 потребуются следующие инструменты и материалы:

Розетка RJ45 (одинарная или двойная)
Кабель витая пара категории 5e или выше
Инструмент для зачистки кабеля
Обжимной инструмент (кримпер)
Отвертка
Нож для резки кабеля
Маркер для пометки проводов
Тестер сетевого кабеля (опционально)

Важно использовать качественные инструменты, чтобы обеспечить надежное соединение. Кримпер должен быть предназначен именно для работы с розетками RJ45. Некачественный инструмент может повредить контакты розетки.

Стандарты распиновки RJ45: T568A и T568B

Существует два основных стандарта распиновки (раскладки проводов) для розеток RJ45:

Стандарт T568A:

Бело-зеленый

Зеленый
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Стандарт T568B:

Бело-оранжевый
Оранжевый
Бело-зеленый
Синий
Бело-синий
Зеленый
Бело-коричневый
Коричневый

Какой стандарт выбрать? Основное правило — использовать один и тот же стандарт на обоих концах кабеля. T568B более распространен и рекомендуется для новых установок. T568A чаще применяется в уже существующих сетях.

Пошаговая инструкция по подключению розетки RJ45

Вот подробная инструкция по подключению розетки RJ45:

Зачистите внешнюю оболочку кабеля на длину около 5 см.
Расплетите витые пары и выпрямите провода.
Расположите провода в порядке выбранного стандарта (T568A или T568B).
Обрежьте провода так, чтобы они выступали на 1-1.5 см.

Вставьте провода в соответствующие контакты розетки.
С помощью кримпера или специального ножа розетки обожмите контакты.
Проверьте надежность фиксации проводов в контактах.
Закрепите кабель в розетке с помощью встроенного фиксатора.
Закройте крышку розетки.
Протестируйте соединение с помощью сетевого тестера.

При подключении важно соблюдать цветовую маркировку и не допускать перекрещивания проводов. Это может привести к ошибкам в работе сети.

Особенности подключения двойной сетевой розетки RJ45

Подключение двойной розетки RJ45 имеет свои нюансы:

Необходимо использовать кабель с большим количеством жил (например, UTP Cat 5e с 8 жилами).
Кабель разделяется на две части, каждая из которых подключается к своему порту.
Важно правильно идентифицировать и маркировать провода для каждого порта.
Оба порта должны быть распинованы по одному стандарту.
После подключения необходимо тестировать каждый порт отдельно.

При подключении двойной розетки важно обеспечить достаточный запас кабеля для удобства монтажа и возможных будущих изменений.

Распространенные ошибки при подключении розеток RJ45

При монтаже розеток RJ45 часто допускаются следующие ошибки:

Неправильная последовательность проводов
Чрезмерная расплетка витых пар
Недостаточно плотная фиксация проводов в контактах
Повреждение изоляции проводов при зачистке
Использование разных стандартов на концах кабеля
Чрезмерное натяжение кабеля
Игнорирование тестирования после монтажа

Эти ошибки могут привести к проблемам с соединением, снижению скорости передачи данных или полной неработоспособности сети. Чтобы избежать их, следует внимательно следовать инструкциям и использовать качественные материалы и инструменты.

Тестирование и проверка правильности подключения розетки RJ45

После монтажа розетки RJ45 необходимо провести тестирование:

Визуальный осмотр: проверьте правильность цветовой последовательности и отсутствие повреждений.
Проверка контактов: убедитесь, что все провода надежно зафиксированы в контактах.
Тестирование кабельным тестером: проверьте целостность всех пар и отсутствие коротких замыканий.
Проверка соединения: подключите компьютер и убедитесь в наличии сетевого соединения.
Тест скорости: проведите измерение скорости передачи данных для подтверждения качества соединения.

Если тестирование выявило проблемы, необходимо проверить соединение и при необходимости перемонтировать розетку. Правильно подключенная розетка RJ45 обеспечит надежное и быстрое сетевое соединение.

Двойная сетевая розетка rj 45 подключение. Как подключить интернет-розетку

Содержание

Двойная сетевая розетка rj 45 подключение. Как подключить интернет-розетку
Как подключить интернет-розетку 4 жилы. Схема опрессовки медного кабеля из четырех проводников
Подключение интернет розетки schneider. Монтаж интернет розетки
Видео подключение сетевого кабеля к двух портовой розетке

Двойная сетевая розетка rj 45 подключение. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

•   кабель витая пара;
•   интернет-розетка;
•   монтажная коробка;
•   инструмент для зачистки и опрессовки кабеля – кримпер;
•   коннекторы RJ-45;
•   роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную «витую пару» категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Как подключить интернет-розетку 4 жилы. Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

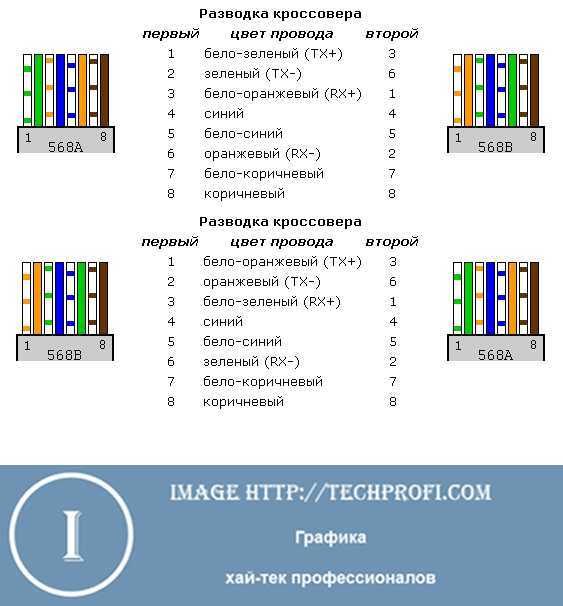

В современных сетях используют два способа опрессовки кабеля — прямой и кроссоверный (синонимы — перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом — проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом — часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно — показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Подключение интернет розетки schneider. Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.
