Что такое зануление в электротехнике
Зануление — это система защиты от поражения электрическим током, применяемая в электроустановках напряжением до 1000 В. Суть зануления заключается в преднамеренном соединении открытых проводящих частей электроустановки с глухозаземленной нейтралью источника питания.
Основные элементы системы зануления:
- Нулевой защитный проводник (PE-проводник)
- Повторные заземлители нулевого провода
- Автоматические выключатели или предохранители
При возникновении замыкания на корпус электроустановки, ток короткого замыкания вызывает срабатывание защитных устройств и отключение поврежденного участка от сети.
Принцип работы системы зануления
Принцип действия зануления основан на превращении замыкания на корпус в однофазное короткое замыкание. Рассмотрим основные этапы работы системы зануления:
- При нормальной работе ток в цепи зануления отсутствует
- При повреждении изоляции фазный провод замыкается на корпус оборудования
- Возникает ток короткого замыкания большой силы
- Срабатывает автоматический выключатель или перегорает предохранитель
- Поврежденный участок отключается от сети
Таким образом, зануление обеспечивает быстрое отключение поврежденной электроустановки и защиту человека от поражения током.

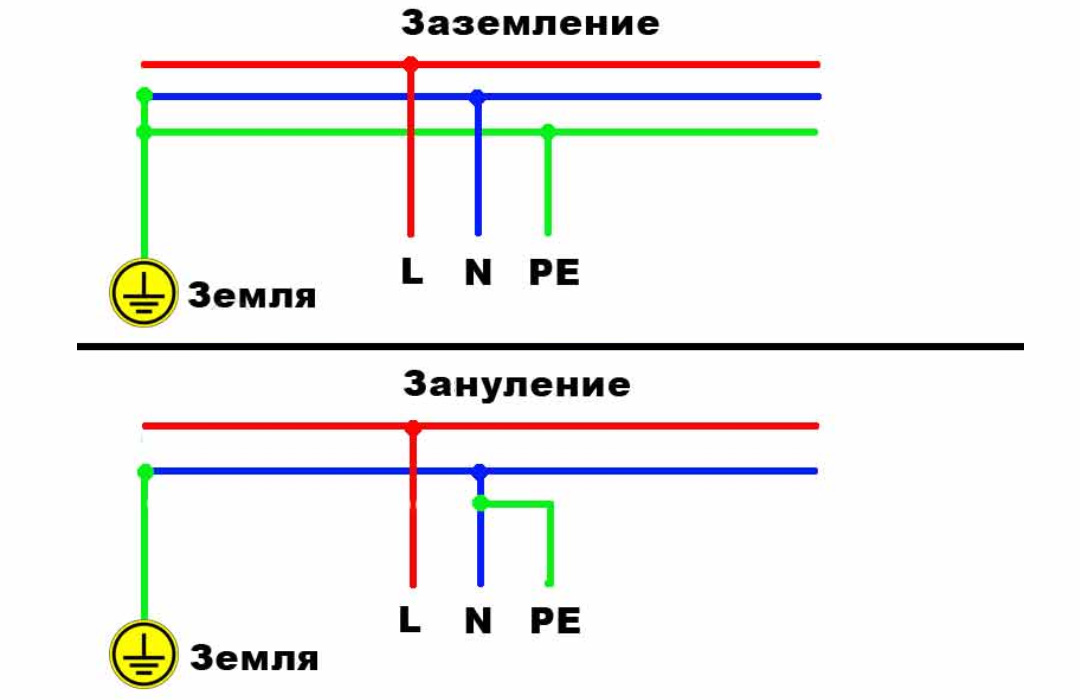

Отличие зануления от заземления
Зануление и заземление — это разные системы защиты от поражения электрическим током. Основные отличия:
| Параметр | Зануление | Заземление |
|---|---|---|
| Принцип действия | Отключение поврежденного участка | Снижение напряжения прикосновения |
| Применение | Сети с глухозаземленной нейтралью | Сети с изолированной нейтралью |
| Защитный проводник | Нулевой защитный (PE) | Заземляющий проводник |
| Время срабатывания | 0,2-0,4 с | Не ограничено |
Зануление обеспечивает более быструю защиту, но требует более сложного монтажа. Заземление проще в исполнении, но не гарантирует мгновенного отключения при аварии.
Где применяется зануление
Зануление применяется в следующих случаях:
- В электроустановках напряжением до 1000 В с глухозаземленной нейтралью
- В системах TN-C, TN-S, TN-C-S
- В жилых и общественных зданиях
- На промышленных предприятиях
- В сетях с большим количеством электроприемников
Зануление обязательно для всех металлических корпусов электрооборудования, которые могут оказаться под напряжением при повреждении изоляции.
Преимущества и недостатки зануления
Основные преимущества системы зануления:
- Быстрое отключение поврежденного участка
- Высокая эффективность защиты
- Возможность применения в разветвленных сетях
- Простота обнаружения повреждений
Недостатки зануления:
- Сложность монтажа
- Необходимость правильного выбора сечений проводников
- Опасность при обрыве нулевого провода
- Возможность ложных срабатываний защиты
Несмотря на некоторые недостатки, зануление остается основным способом защиты в электроустановках до 1000 В с глухозаземленной нейтралью.
Требования к выполнению зануления
При устройстве системы зануления необходимо соблюдать следующие основные требования:
- Сопротивление заземляющего устройства не должно превышать 4 Ом
- Нулевой защитный и нулевой рабочий проводники должны быть разделены
- Запрещается установка предохранителей и выключателей в нулевом защитном проводнике
- Площадь сечения нулевого защитного проводника должна быть не менее половины сечения фазного
- Все соединения в цепи зануления должны быть надежными и доступными для осмотра
Правильное выполнение этих требований обеспечивает эффективную работу системы зануления и высокий уровень электробезопасности.
Проверка исправности зануления
Для контроля состояния системы зануления необходимо периодически проводить следующие проверки:
- Измерение сопротивления заземляющего устройства
- Проверка целостности нулевого защитного проводника
- Измерение сопротивления петли «фаза-нуль»
- Проверка времени срабатывания защитных устройств
- Визуальный осмотр элементов системы зануления
Регулярные проверки позволяют своевременно выявить и устранить неисправности в системе зануления, обеспечивая надежную защиту от поражения электрическим током.
Что такое зануление?
1. Описание
Сегодня нашу жизнь трудно представить без ежедневной эксплуатации всевозможных электрических приборов. Однако, практическое использование тока небезопасно без защитных систем. Возможны случаи, когда защитные устройства (пробки, автоматы и др.) могут не сработать, в результате чего происходит повреждение внутренней изоляции и возникает повышенное напряжение на металлическом корпусе оборудования. Для защиты человека от возможного поражения электрическим током в процессе эксплуатации электроприборов и бытовой техники, разработаны всевозможные защитные мероприятия, к числу которых относится и зануление. Данная статья написана с целью объяснить читателю, в чём заключается особенность зануления, как способа защиты электросетей, в каких случаях применятся и чем отличается от защитного заземления.
Зануление используют для обеспечения электробезопасности систем с PEN, PE или N проводниками. К ним относят сети с глухозаземленной нейтралью: TN-C, TN-S и TN-C-S.
Основное различие в организации зануления для указанных систем состоит в схеме соединения нулевых защитных и рабочих проводников.
Система зануления TN-C
Система зануления TN-C на сегодняшний день относится к устаревшей, так как преобладает в зданиях старого жилого фонда. Для нее характерно наличие совмещенного по всей длине нулевого защитного и нулевого рабочего проводника PEN. Используется для электроснабжения в трехфазных сетях. Запрещена для групповых и распределительных однофазных сетей. Данная система достаточно проста в организации, однако не обеспечивает достаточного уровня электробезопасности, что делает невозможным ее применение при строительстве новых зданий.
Система зануления TN-C-S
Представляет собой улучшенный вариант системы зануления TN-C для обеспечения электробезопасности в однофазных сетях. В точке разветвления трёхфазной линии на однофазные совмещенный PEN-проводник разделяют на PE- и N-проводники, подводя их к однофазным потребителям. Данная система зануления, при относительно небольшом удорожании, отличается более высоким уровнем безопасности.
Система зануления TN-S
Считается наиболее совершенной и безопасной схемой зануления. Принцип действия основан на разделении по всей длине нулевого защитного и нулевого рабочего проводников. К нулевому защитному проводнику PE присоединяют все металлические элементы электроустановки. Во избежание повторного заземления устраивают трансформаторную подстанцию, имеющую основное заземление.
Электробезопасность при занулении
Используя схему защитного зануления важно учитывать, что ток при коротком замыкании должен достигать значения, достаточного для срабатывания электромагнитного расцепителя автоматического выключателя или плавления вставки предохранителя. В противном случае ток замыкания свободно будет протекать по электрической цепи, что приведет к увеличению падения напряжения на каждом элементе электрической цепи и на всех зануленных элементах электроустановки до величины, при которой вероятность поражения током от корпуса прибора многократно возрастет. Получается, что надежность системы зануления определяется по большей части надежностью используемого нулевого защитного проводника, к которому соответственно предъявляют повышенные требования см.
пункты 1.7.121 – 1.7.126 ПУЭ-7. Тщательно проложенный нулевой провод должен отличаться окраской в виде желтых полос по зеленому фону. Кроме того, необходимо постоянно осуществлять контроль за исправностью его состояния. К нулевому проводу запрещается монтировать средства защиты электроустановок, которые при срабатывании могут привести к его повреждению. Соединения нулевых проводов между собой и с металлическими элементами электроустановки, доступными для прикосновения пользователям, должны гарантировать надежный контакт и иметь возможность для осмотра см. пункт 1.7.39, 1.7.40 ПУЭ-7. Значение сопротивления в болтовом соединении с частями электроустановки не должно превышать 0,1 Ом. Контроль за сопротивлением петли “фаза-нуль» осуществляют на этапе приемо-сдаточных работ, при капитальном ремонте и реконструкции сети, а так же в установленные в нормативно-технической документации сроки. Измерения в отключенной электроустановке проводят с помощью вольтметра-амперметра. Кроме того, постоянному контролю подлежит значение сопротивления заземления нейтрали и повторных заземлителей, зависимость времени действия автоматических устройств защиты от тока короткого замыкания.
Для уменьшения удара током, в случае обрыва нулевого провода, рекомендуют выполнять повторные заземления сопротивлением не более 30 Ом через каждые 200 м линии и опор, для чего преимущественно используют естественные заземлители.
2. Нормирование зануления
Технические требования к организации систем защитного зануления определены следующими документами:
- Правила устройства электроустановок (ПУЭ), глава 1.7,
- ГОСТ Р 50571.5.54-2013 (пункт 543),
- ГОСТ 12.1.030-81 (пункт 7).
Механизм зануления основан на автоматическом отключении поврежденного участка сети, время которого не должно превышать значений согласно пункту 1.7.79 ПУЭ-7.
Наибольшее допустимое время защитного автоматического отключения для системы TN
| Номинальное фазное напряжение Uo, В | Время отключения, с |
| 127 | 0,8 |
| 220 | 0,4 |
| 380 | 0,2 |
| более 380 | 0,1 |
Нулевой рабочий и защитный проводники должны обладать сопротивлением, достаточным для срабатывания защиты.
Активные и индуктивные сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активные сопротивления проводников зависят от их длины, удельного сопротивления материала и сечения. Индуктивные сопротивления различают для проводников из меди и стали. В стальном проводе они находятся в обратной зависимости от плотности тока и отношения периметра к площади сечения проводника. Индуктивные сопротивления стальных проводников выше, чем медных. В пункте 1.7.126 ПУЭ-7 установлены наименьшие площади поперечного сечения защитных проводников для случаев, когда они изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.
Наименьшие сечения защитных проводников
| Сечение фазных проводников, мм2 | Наименьшее сечение защитных проводников, мм2 |
| S ≤ 16 | S |
| 16 | 16 |
| S > 35 | S/2 |
Двухпроводная линия, состоящая из рабочего и защитного проводников, образует один большой виток, сопротивление взаимоиндукции которого (рекомендуемое значение для расчётов — 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними.
3. Применение зануления
Зануление выполняют на промышленных объектах, часто с расположенным в здании источником питания (генератором или трансформатором), для обеспечения безопасности эксплуатации электроустановок различного назначения и повышения помехоустойчивости при их работе. Согласно требованиям пункта 1.7.101 ПЭУ-7 зануление электроустановок следует выполнять: — при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока — во всех электроустановках; — при номинальных напряжениях выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока — только в помещениях с повышенной опасностью, особо опасных и в наружных установках. Все электрооборудование промышленных объектов выводят на общий контур заземления и соединяют между собой металлической заземляющей шиной. Полный перечень частей, подлежащих занулению, представлен в главе 1.7 Правил устройства электроустановок (ПУЭ-7). Там же приведен список электрооборудования, преднамеренное зануление которого не требуется.
Для электрозащиты объектов жилого фонда зануления практически не применяют. В новостройках заземление организованно централизованно. Современные электроприборы имеют вилку с тремя контактами. Один из контактов подключен к корпусу. Заземление для отдельно взятой квартиры состоит в присоединении к заземлителям корпусов и частей бытовых приборов. Потребность в занулении в таком случае отпадает. Дома старого жилого фонда, как правило, подключенные по системе TNC, могут и вовсе не иметь заземления. Модернизацией электросетей подобных домов должна заниматься специализированная электротехническая компания. Однако, зачастую сами жильцы таких домов прибегают к обустройству запрещенного в данном случае зануления, что является совсем не безопасным способом электрозащиты для жилого сектора. Требования к организации системы защитного зануления, как уже говорилось, определены в нормативных документах. Однако в процессе реализации данного способа защиты электросетей, нередко допускаются ошибки, препятствующие его прямому назначению.
Ошибочно мнение о том, что лучше выполнять заземление на отдельный от нулевого проводника контур, ввиду отсутствия сопротивление длинного PEN-проводника от электроприбора до заземлителя подстанции. Однако на деле, сопротивление заземления оказывается гораздо большим, чем у длинного провода. При попадании фазы на заземлённый указанным способом корпус установки, ток замыкания может быть недостаточным для срабатывания автоматических средств защиты электросети. В данном случае напряжение на корпусе достигает опасной для пользователя величины. Даже при применении автоматического выключателя небольшого номинала, не удается обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии от сети.
4. Отличие зануления от заземления
По своему назначению заземление и зануление во многом похожи – обеспечивают защиту пользователя электроустановки от поражения электрическим током. Однако способы и принцип организации такой защиты различны. Обеспечение электробезопасности сетей с использованием системы зануления подробно рассмотрено в предыдущих разделах статьи.
- в способе обеспечения защиты электрических сетей: заземление -снижает напряжение прикосновения, зануление — отключает поврежденную электроустановку от сети, что практически исключает удар током и, с этой точки зрения, является более эффективным средством защиты для использования на промышленных предприятиях. Однако, если говорить о надежности защиты в процессе эксплуатации, то зануление уступает заземлению по причине большей вероятности повреждения целостности нулевого провода и возможного изменения сопротивления петли «фаза-нуль».
- системами применения: заземление используют исключительно для защиты сетей с изолированной нейтралью (системы TT и IT), зануление — в сетях с глухо заземленной нейтралью TN-C, TN-S и TN-C-S, где присутствует PEN, PE или N проводники.
- по типу обустройства: с точки зрения простоты и доступности обустройства, зануление представляет собой более сложный и трудоемкий способ защиты, требующий технических знаний и навыков для правильного определения способа и средней точки зануления. В случае защитного заземления соединяют отдельные детали токоприемника с землей, для чего достаточно применение инструкций к электроприборам.
5. Заключение
Роль зануления при работе с электроустановками на промышленных предприятиях трудно переоценить. Отключая поврежденную установку от сети в случае пробоя изоляции, зануление выступает надежным способом защиты человека от возможного поражения электрическим током. Для эффективного обеспечения электробезопасности, необходимо строгое соответствие конструкции элементов системы зануления рассмотренным нормативам, а так же тщательный и постоянный контроль за их состоянием.
Использование зануления или заземления зависит от необходимого способа обеспечения защиты различных систем электрических сетей.
Смотрите также:
Зануление что это такое? Объяснение простыми словами
Любая эксплуатируема система снабжения электричеством жилых домов, дач, коттеджей должна также гарантировать безопасность людей и пользователей в процессе работы с электрическим оборудованием, которое подключено к сети. Для этого в составе современных систем предусмотрена специализированная конструкция в виде заземляющего устройства. Благодаря его использованию, при становлении аварийных ситуаций, происходит снижение высокого потенциала до безопасных значений. Если условия, необходимые для получения заземляющего эффекта, отсутствуют, рекомендуется применять защитное зануление. В профессиональных кругах оно рассматривается в качестве заземления на ноль.
Занулением является система безопасности, предназначающаяся для защиты электрического оборудования при попадании на его корпус опасного напряжения.
Такой способ защиты является довольно актуальным для квартир и домов, где невозможно обустроить полноценную систему заземления.
Отличием зануления от заземления является принцип работы системы, а именно: при заземлении ток КС уходит в землю. В то время как для зануления используется отдельный проводник, соединенный с фазой ноль обслуживающей подстанции. Также это может быть специальное устройство защиты, срабатывающее при малейших утечках электрического тока.
В то же время, цель зануления аналогична системе заземления – защита людей от возможных поражений током. В случае, когда возникает короткое замыкание, как правило, срабатывает система защиты. Следовательно, человек имеет все шансы остаться в живых и сберечь собственное здоровье. Согласно действующим нормативным документам и ПУЭ, скорость, с которой должны срабатывать защитные устройства регламентирована на значении не более 0.4 секунды.
Что представляет собой зануление
При обустройстве зануления электроприборов предполагается присоединение к их корпусу нейтрали.
В результате такого действия, если случится пробой изоляции или попадание фазы на корпус, произойдет короткое замыкание. При исправной защите автоматика сработает мгновенно и питание электрического прибора сразу же прекратится. Так наиболее просто можно ответить на вопрос, как функционирует система зануления.
Несмотря на кажущуюся простоту зануления, специалисты не рекомендуют делать его самостоятельно, а обратиться за помощью к профессиональным электрикам, которые имеют четкое понимание того, какую работу им предстоит выполнить. В противном случае есть огромная опасность того, что какие-либо параметры будут просчитаны неправильно либо выбраны неподходящие устройства, кабель другого сечения. В таких ситуациях есть риск, что во время короткого замыкания произойдет возгорание электропроводки и другими плачевными последствиями.
Если необходимо проведение зануления, лучшим решением станет консультация в этом вопросе с квалифицированными специалистами или их выезд на объект для оценки ситуации.
Функции зануления
Фактически в системе зануления сочетаются функции сразу двух типов защитных систем: заземлительного контура и системы защитного отключения. Основными элементами зануления являются:
- Магистраль зануления – представляется в виде металлического проводника, который связывается с нейтральным проводом трансформаторной установки. К нему присоединяют элементы электрического оборудования, выполненные из металла. Все эти элементы должны быть обязательно изолированы от напряжений.
- Ответвления магистрали к электрическим устройствам – представляют собой металлические проводники, которые выполняют роль связующих элементов для электрического оборудования и устройств, которые нужно занулить с магистралью зануления.
- Аппарат для отключения – представляется коммутационным аппаратом, посредством которого выполняется присоединение электрического оборудования к питающей электросети. Аппарат реагирует на ток при однофазном замыкании на корпус электрических устройств и мгновенно отключает от сети аварийное (неисправное) оборудование.
- Повторные магистрали заземления – это связующие элементы, соединяющие магистраль с поверхностью земли посредством заземлителей. Такие элементы имеют сравнительно невысокое сопротивление и используется лишь на некоторых участках занулительных систем.
Основные отличия
Если рассматривать разницу между системой заземления и занулением, отличиями служат следующие особенности:
- Если необходимо заземление корпуса электрооборудования от нуля, для этого необходимо сооружение специального контура. В то же время, при обустройстве цепи зануления такая необходимость отпадает.
- Конструкция системы заземления предполагает наличие отдельного провода, который будет соединять устройство, находящееся под защитой, с ЗУ. В свою очередь, при занулении проводник прокладывается также из этой точки, но лишь до шины входа.
- Если происходит замыкание через ноль, для обеспечения безопасности данная фаза отключается от питающей электросети. В то время как при условии заземления происходит снижение опасного напряжения до минимальных значений.
В то время как при условии заземления происходит снижение опасного напряжения до минимальных значений.Как правило, в многоквартирных жилых зданиях условий, необходимых для обустройства заземления нет. Поэтому в большинстве случаев зануление для городских квартир является единственно возможным вариантом электрозащиты, наряду с УЗO.
Что выбрать: зануление или заземление?
Зануление является более сложной системой, организация которой требует проведение множества сопутствующих расчетов. Даже малейшая ошибка может привести к серьезным проблемам. В этом контексте заземление отличается большей безопасностью. К тому же, организовать заземление можно и самостоятельно. Для этого нужно лишь подготовить металлопрокатные изделия – к примеру, уголок, и сварочную аппаратуру, чтобы выполнить соединение частей, проводящих ток.
Чтобы сделать зануление, при проведении расчетов, важно также обладать необходимым опытом и специализированными знаниями. В частности, если в распределительном электрощите обрывается нулевой проводник, прекращает работать вся система.
В сравнении с заземлением, это также является одним из минусов зануления. Помимо этого, если такой обрыв все же произойдет, это чревато ударами током. При таких условиях система зануления считается довольно небезопасной.
Резюмируя все выше сказанной, можно сделать следующие выводы:
- Если в доме существует возможность обустройства заземляющего контура, то лучше организовать заземление, а не занулять все электрические устройства.
- Система заземления в сравнении с занулением отличается более высокой степенью безопасности.
- Чтобы сделать зануление, необходимо вызвать квалифицированного специалиста. Помимо всего, проводится осмотр и анализ общего состояния нулевых проводников. В случае выявления каких-либо неисправностей либо несоответствия параметров должна быть проведена замена поврежденного или не работающего проводника.
По факту, находясь непосредственно на объекте и оценивая на месте ситуацию, специалист решает, что лучше всего сделать – зануление или заземление.
Если навыки работы с такими системами у мастера отсутствуют или их недостаточно, допущенные при монтаже ошибки могут привести к нежелательным последствиям.
