Как запустить электродвигатель морозилке с помощью конденсатора. Как запустить электродвигатель морозилки с помощью конденсатора: пошаговая инструкция

Как правильно подобрать пусковой конденсатор для компрессора холодильника. Какие бывают типы конденсаторов и как их проверить. Пошаговая инструкция по замене конденсатора своими руками. Основные причины выхода из строя пускового конденсатора.

Принцип работы пускового конденсатора в холодильнике

Пусковой конденсатор играет важную роль в запуске компрессора холодильника. Его основная функция — создание пускового момента для преодоления инерции ротора и запуска электродвигателя. Как это работает?

• При подаче напряжения конденсатор быстро заряжается
• Затем он разряжается через пусковую обмотку двигателя
• Это создает мощный пусковой момент
• Двигатель преодолевает инерцию и начинает вращаться
• После запуска конденсатор отключается специальным реле

Без пускового конденсатора компрессор не сможет запуститься, так как пусковой ток однофазного двигателя недостаточен. Поэтому исправность этого элемента критически важна для работы всего холодильника.

Основные типы пусковых конденсаторов

Для запуска компрессоров холодильников используются два основных типа конденсаторов:

1. Маслонаполненные конденсаторы

Применяются для запуска мощных компрессоров. Их особенности:

• Металлический корпус, заполненный маслом
• Хорошо отводят тепло
• Большая емкость — до 100 мкФ и выше
• Рассчитаны на высокое напряжение — 330-450 В
• Самый распространенный тип — CBB65

2. Сухие пленочные конденсаторы

Используются в менее мощных компрессорах. Их характеристики:

• Пластиковый корпус без масла
• Меньшая емкость — до 50-60 мкФ
• Рабочее напряжение 250-450 В
• Популярные типы — CBB60, CBB61
• Компактные размеры

При выборе замены важно точно соблюдать параметры оригинального конденсатора по емкости и напряжению.

Как проверить исправность пускового конденсатора

Есть несколько способов диагностики работоспособности конденсатора:

1. Визуальный осмотр

Признаки неисправности:

• Вздутие или деформация корпуса
• Следы подтекания масла
• Трещины, сколы на корпусе
• Обгоревшие контакты

2. Проверка мультиметром

Порядок проверки:

1. Разрядите конденсатор закорачиванием выводов
2. Переключите мультиметр в режим измерения емкости
3. Подключите щупы к выводам конденсатора
4. Сравните показания с номиналом на корпусе

Допустимое отклонение ±10%. Большая разница говорит о неисправности.

3. Проверка аналоговым омметром

Последовательность действий:

1. Установите предел измерения 1 кОм или выше
2. Коснитесь щупами выводов конденсатора
3. Стрелка должна отклониться к нулю и вернуться
4. Поменяйте полярность — повторите проверку

Если стрелка не двигается или остается на нуле — конденсатор неисправен.

Основные причины выхода из строя пусковых конденсаторов

Пусковые конденсаторы могут выйти из строя по нескольким причинам:

• Естественное старение диэлектрика
• Перегрев из-за частых пусков компрессора
• Превышение номинального напряжения
• Механические повреждения
• Неисправность пускового реле
• Заклинивание компрессора

Средний срок службы пускового конденсатора составляет 5-7 лет. По истечении этого срока вероятность выхода из строя значительно возрастает.

Пошаговая инструкция по замене пускового конденсатора

Если конденсатор неисправен, его необходимо заменить. Порядок действий:

1. Обесточьте холодильник, выдернув вилку из розетки
2. Снимите заднюю крышку, открыв доступ к компрессору
3. Найдите пусковой конденсатор рядом с компрессором
4. Запомните схему подключения проводов
5. Отсоедините провода от старого конденсатора
6. Открутите крепление и снимите конденсатор
7. Установите новый конденсатор того же номинала
8. Подключите провода по прежней схеме
9. Закрепите конденсатор и установите крышку
10. Включите холодильник и проверьте работу

При отсутствии опыта лучше доверить замену специалисту, чтобы не повредить другие детали.

Как подобрать аналог пускового конденсатора

Если найти точно такой же конденсатор не удается, можно подобрать аналог. На что обратить внимание:

• Емкость — должна быть максимально близкой к оригиналу
• Рабочее напряжение — не ниже оригинального
• Тип (маслонаполненный или сухой)
• Размеры — должен помещаться на место старого
• Температурный диапазон

Небольшое превышение емкости (до 10%) допустимо, но занижать нельзя. Напряжение можно выбрать выше — это повысит надежность.

Возможные проблемы при замене конденсатора

При самостоятельной замене конденсатора могут возникнуть сложности:

• Перепутаны провода при подключении
• Неправильно подобран номинал конденсатора
• Плохой контакт в местах соединения
• Механическое повреждение при установке
• Неисправность пускового реле

Если после замены компрессор не запускается, проверьте правильность подключения и соответствие параметров конденсатора. При необходимости обратитесь к специалисту.

Заключение

Пусковой конденсатор — важный элемент системы запуска компрессора холодильника. Его исправность напрямую влияет на работоспособность всего агрегата. Своевременная диагностика и грамотная замена помогут избежать серьезных поломок и продлить срок службы холодильника. При отсутствии опыта лучше доверить ремонт профессионалам.

Как запустить электродвигатель морозилке с помощью конденсатора

Сердце холодильника запускается, регулируется реле. Одновременно устройство выполняет функции защиты. Реле называется пускозащитным. Нежели гадать, почему холодильник не включается, попробуйте запустить напрямую. В современных моделях мозг электронный – неверно алгоритм укажет, предоставь датчики ложную информацию. В результате кратчайший путь изучения вопроса — с конца.

Роль пускозащитного реле холодильника

Двигатель холодильника асинхронный, снабжен пусковой обмоткой. В случае трех фаз сие — излишество, дома приходится вертеться. Сдвигают напряжение на 90 градусов, асинхронный двигатель снабжают пусковой обмоткой. В начальный момент позволит создать внутри статора слабое подобие вращающегося пол. Вполне хватает, чтобы двигатель набрал обороты. Дальше пусковая обмотка не нужна, рекомендуется отключить. Регуляцией занимается пускозащитное реле.

Внутри стоит некий якорь внутри пусковой катушки, большой ток запуска замыкает контакты. Мотор раскручивается, амперы падают, подача напряжения на вспомогательную обмотку статора прекращается. Так обеспечивается пусковая функция. Остается защитная. Ток течет по биметаллической пластине, тепловые режимы которой рассчитаны, чтобы в нормальных условиях холодильник морозил без останова. Только климат изменится, поднимется комнатная температура, – контакты разомкнутся.

Из сказанного понятно: каждой марке двигателя соответствуют один или несколько типов пускозащитных реле. Менять местами нельзя: либо ротор не раскрутится, либо статор сгорит. Прочее – до поры до времени. Поработает – сдохнет. На пускозащитное реле приходят некоторые другие сигналы, разрешающие работу. Прежде всего от термостата.

Пускозащитное реле европейского образца

Чувствительным элементом не всегда выступает биметаллическая пластина. Встречаются таблетки, некоторые другие датчики. Везде смысл сводится к тепловому расширению материалов. Теперь пара слов об электрической разводке. Рисунки везде реле изображают красиво, с двумя подходящими проводками, и в большинстве случаев это что-то не то. В реальном холодильнике ситуация гораздо сложнее на вид, поэтому будет полезно знать, что вносит вклад.

Догадываетесь, идеалисты завалили интернет учебной информацией. Отчасти верно, отчасти вводит в заблуждение. Смотрите сами.

Устройство холодильника Атлант

Прочтя главу, читатели должны будут понять, почему холодильник не включается, как наладить работоспособность зверюги. Рассмотрим простейшую схему холодильника Атлант. Действительно элементарная:

1. Шнур достигает пускозащитного реле, желтый провод обычно заземление. Этот факт легко проверить. Прозвонить с лепестком вилки. Есть контакт? Значит заземление.
2. Коричневый, синий провода подходят к клеммам реле в виде фазы (L), нуля (N).
3. От пускозащитного реле внутрь уходит четырехжильный кабель. Как можно догадаться, желтый провод — земля. Синий, коричневый питают контакты термостата. Черный идет на лампочку, горящую, пока открыта дверца.

Цепь пусковой обмотки содержит солидных размеров конденсатор цилиндрической формы.

Пускозащитное реле выглядит черным коробком на боку стальной бочки-компрессора. Конденсатор притулился вглубь корпуса. Реализует сдвиг фазы на 90 градусов, создавая правильное распределение поля внутри статора двигателя. Как дважды два. Предлагается методика диагностирования холодильника Атлант.

Диагностика холодильника Атлант своими руками

Отказывается включаться компрессор холодильника, хватайте тестер, умелыми руки.

1. С закрытой дверцей контакты лампочки разомкнуты, ток пойдет через компрессор, минуя пускозащитное реле, термостат. На тестере получим потребляемую мощность, разделив квадрат напряжения на сопротивление, показываемое тестером. 500 — 2000 Вт. Следовательно, значение сопротивления 10 — 30 Ом.
2. Если холодильник ленится работать, уже вошел в режим — термостат разомкнул контакты. При закрытой дверце будет бесконечно большое сопротивление. Так и есть? Теперь откроем дверцу, получим порядка 1,5 кОм. Это сопротивление лампочки освещения холодильного отсека.
3. Отсек-то теплый? Зафиксирована поломка. Нарушение контакта. Возможны варианты:

• Сгорел двигатель компрессора.
• Термостат вышел из строя, либо залипли контакты.
• Пускозащитное реле вышло из строя. Либо биметаллическая пластина состарилась, либо контакты просто нужно почистить.

Замена фильтра-осушителя холодильника

Бывает, холодильник включается, сразу выключается. Красноречивый признак: нужно сперва выполнить вышеуказанные операции. Если сразу неисправность не находится, поломался конденсатор цепи пусковой обмотки (в тесте цепь не участвует), либо катушка, отвечающая за подключение фазы на вспомогательную обмотку. Полагаем, проще начать реле. Крышка снимается… лучше не спрашивайте как, будет реально самой трудной операцией из технологической карты ремонта. Боковая крышка реле снята, обнажаются контакты:

• Снимаем кабель, идущий внутрь, сделав предварительно качественный снимок, упрощающий обратный монтаж.
• Затем снимаем прочие провода, сфотографировав. Реле крепится стальной скобой, которую потребуется снять.
• Пускозащитное реле просто надевается на бок компрессора. Рекомендуется стащить. Контакты располагаются в вершинах треугольника.

Полагаем, разобрать реле не составит труда, прозвонить контакты, проверить исправность катушки, подавая на цепь питания основной обмотки компрессора 230 вольт. В качестве нагрузки используем омическое сопротивление порядка измеренного тут же. Хватаем тестер, смотрим, сколько Ом в основной обмотке. Если нагруженное реле щелкает, дело не в сердечнике, а в конденсаторе. Не электролитический, как можно подумать, обманувшись внешним видом. Первые пригодны для постоянного тока, если впаять, взорвется.

Распиновка компрессора. Как понять, где какой контакт? Обычно общий провод находится сверху, при вершине треугольника, справа – пусковая обмотка. На всякий случай померьте сопротивление. У вспомогательной повыше. Например, прозванивая, получается 10, 15, 25 Ом:

• 25 между концами пусковой и рабочей.
• 15 между выводами пусковой обмотки.
• 10 между выводами рабочей обмотки.

Можем ошибаться деталями, например, обмотки могут быть эквивалентными, общая раскладка такова. Парой слов покажем, где достать новый конденсатор, как убедиться, действительно ли сломан старый. Проще купить. Насчет тестирования, обкладки не должны звониться, сопротивление изоляции неполярных конденсаторов не менее 2 МОм. Что касается запуска сетью 230 вольт, никаких проблем возникнуть не должно. Пример пускового конденсатора К78 – 17. Пленочный на метализированном полипропилене. Взорваться не должен. Не доверяйте авторам на слово. Возьмите конденсатор, прочтите маркировку, полистайте интернет.

Удостоверились — безопасно, проведите запуск, изъяв реле. Двигатель завелся? Если нет, найдите новый конденсатор, старого холодильника попробуйте еще раз. Если двигатель исправный, экспериментатора настигнет удача. Что еще ломается, если холодильник выключается-выключается? Оцените проходящее меж срабатываниями время. Если единицы секунд, велика вероятность короткого замыкания витков обмоток. Пускозащитное реле перегревается, отрубает двигатель. Измерьте сопротивление обмоток, сравните со штатной мощность компрессора. Связь уже назвали, повторим: мощность равна квадрату напряжения, деленного на сопротивление. Берем, понятное дело, рабочую обмотку. Цифры не стыкуются — велик шанс выхода из строя компрессора.

Итак, рассказали, почему холодильник не включается, ни словом не помянули термостат. Обычное реле давления. Коробочка с длинной герметичной трубкой. Датчик измеряет температуру испарителя морозильной камеры. Причем трубку можно видеть внутри отсека. Потрогаете руками. Также просто проводится замена, возникни необходимость. Разумеется, модели неравнозначны. Если холодильник Индезит медлит включиться, вероятно, виноваты термопары, датчики температуры. Элемент проверяется проще, потому что в зависимости от условий окружающей среды меняется выходной потенциал. Самсунг вправе использовать такую технологию. Датчик легко достать со стороны камеры, есть один нюанс: часто термопар несколько. Например, на каждом испарителе по штуке, в отсеках. Итого, три-четыре. Фиксация неисправности холодильника вручную стала бы делом мучительным, табло продвинутых холодильников показывает коды ошибок, которые расскажут последовательность действий.

Поэтому совет: покупая холодильник, к примеру, Стинол, попытайтесь заранее узнать побольше.

Для чего нужен пусковой конденсатор?

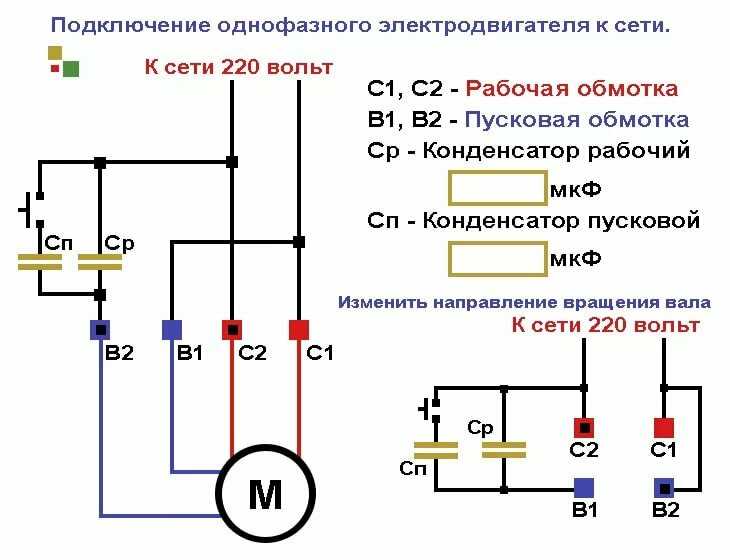

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

• 400 В — 10000 часов
• 450 В — 5000 часов
• 500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

• обесточиваем кондиционер
• разряжаем конденсатор, закоротив еговыводы
• снимаем одну из клемм (любую)
• выставляем прибор на измерение ёмкости конденсаторов
• прислоняем щупы к выводам конденсатора
• считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Пусковой конденсатор компрессора – диагностика неисправностей

Функция пускового конденсатора холодильника

Конденсатор — это элемент, который хранит электрический заряд, а затем выпускает его. Конденсаторы используются для запуска работы электродвигателей на охлаждающей и нагревательной бытовой технике. Конденсатор — важный элемент компрессора холодильника.

Если двигатель не запускается или нестабильно работает, есть повод проверить исправность конденсатора. Следуйте указанным в статье инструкциям, только если имеете опыт обслуживания бытовых электроприборов.

Мы не гарантируем успешного результата диагностики и настоятельно рекомендуем вызвать мастера по ремонту холодильников на дом.

Внимание! Перед диагностикой обязательно снимите остаточный заряд с конденсатора, закоротив его контакты!

Когда требуется замена конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Начнем диагностику с визуального осмотра. О капитальной проблеме будет говорить деформация конденсатора или следы утечки. Заметили, что конденсатор вспучило — замените его.

Если видимых признаков повреждения конденсатора нет, его нужно проверить. Расскажем о двух методах проверки — с помощью аналогового омметра и с помощью цифрового тестера.

Первый способ поможет понять, способен ли конденсатор хранить, а затем отдавать электрический заряд. Диагностика может быть выполнена с использованием аналогового омметра.

Перед работой с конденсатором вы должны снять потенциально сохраненный заряд, чтобы избежать травм. Сделайте это, замкнув отверткой с изолированной ручкой все контакты конденсатора. Будьте осторожны — не касайтесь металлической части отвертки!

Приступаем к диагностике.

Установите селектор омметра на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Чтобы проверить конденсатор, прикоснитесь щупом к одной из клемм, вторым щупом коснитесь второго контакта.

Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению. Поменяйте щупы местами — вы должны увидеть такой же результат. Если стрелка не двигается или остается около нуля, то конденсатор сломан.

Чтобы проверить двойной конденсатор, проведите измерение между общим контактом и каждым из других контактов. Общий контакт обозначается буквой C, другие контакты маркируются надписями FAN, HERM или COM.

Чтобы проверить цепь FAN, один щуп присоедините к общей клемме, а второй — к разъему FAN. Стрелка, как и пре проверки одинарного конденсатора, должна отклониться в сторону нуля и вернуться к бесконечному сопротивлению. Таким же способом проверьте цепи HERM илиCOM.

Короткое замыкание конденсатора компрессора холодильника: как проверить

Продолжаем пользоваться стандартным тестером. Один щуп поместите на контакт, второй — на корпус. Повторите процедуру со вторым контактом. Если прибор покажет сопротивление, налицо короткое замыкание на корпус. Замените конденсатор.

Диагностика конденсатора двигателя по параметру электрической емкости

Пусковой конденсатор холодильника обязательно имеет электрическую емкость. Емкость конденсатора — это тот «объем» энергии, который он способен накопить и пропустить. Проверить исправность элемента можно через измерение электрической емкости в микрофарадах.

Убедитесь, что ваш мультиметр оснащен функцией проверки конденсаторов путем замера мкФ.

На конденсаторах указывается емкость в мкФ — международное обозначение µF или MFD. Найдите этот показатель и выставите соответствующий диапазон на мультиметре.

Разместите щупы на контактах и нажмите кнопку, чтобы увидеть значение в мкФ. Показания должны быть приближены к данным, указанным на маркировке.

Двойные конденсаторы имеют два значения мкФ. Большая величина — показатель для контакта HERM или COM, меньшая — для FAN. Проведите диагностику каждой цепи. Показания должны быть близки к маркировке. Если на мультиметре низкое значение емкости, замените конденсатор.

Успехов в диагностике!

Автор перевода Elremont

Ремонт холодильников / Общие вопросы

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

• Позвоните по телефону:
  • в Москве +7 (499) 35-01-794
  • в Санкт-Петербурге +7 (958) 498-30-42
• Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

1. Вид техники, торговую марку и по возможности модель;
2. Что именно сломалось — опишите своими словами;
3. Укажите дату и удобное время для проведения ремонта;
4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.

Конденсаторы отказываются запускаться — контрольные причины для диагностики при ремонте холодильника

Блог, ремонт холодильника

Конденсаторы отказываются запускаться — контрольные причины для диагностики при ремонте холодильника

3 июля 2020 г. Однофазный

компрессора холодильникам нужен пусковой конденсатор, который поможет двигателю запуститься. Однако, вне зависимости от марки холодильника, который вы приобрели, эти конденсаторы порой выходят из строя. И когда это происходит, компрессор просто не запускается. И это происходит с холодильниками любой марки, включая Maytag, особенно когда они стареют! Происходит это из-за естественного износа, и бренд явно не виноват в этом. И вам нужны часы просто техник из компании, которая в Ремонт холодильника Maytag , если считается, что у вас есть холодильник этой марки.

Что вызывает отказ?

Если вы хотите проанализировать причину этих сбоев, то причиной этих сбоев является первичный перегрев. Однако есть и другие причины. В идеале пусковые конденсаторы не должны рассеивать тепло, которое обычно связано с непрерывной работой холодильника. Они предназначены для кратковременного пребывания в цепи до тех пор, пока не запустится двигатель холодильника.

Однако, если пусковой конденсатор останется в цепи дольше, он перегреется и в конечном итоге выйдет из строя. Когда это происходит, вам нужно вызвать техников, которые занимаются ремонтом холодильников в Ultimo или в другом месте, в зависимости от вашего местоположения, поскольку другого способа обойти проблему нет. И помните, это слишком серьезная проблема, чтобы ее игнорировать.

Техники, при вызове, осматривают и пусковое реле, устраняя неполадки, а не просто приклеиваются к пусковому конденсатору и цепи. Это связано с тем, что точки контакта реле также вполне могут быть повреждены, что приведет к тому, что оно останется замкнутым при запуске двигателя и, таким образом, удержит пусковой конденсатор в цепи в течение длительного периода времени, что приведет к его отключению.

Другие причины отказа

Пусковые конденсаторы также выходят из строя из-за короткого цикла двигателя холодильника. Пусковому конденсатору может не хватать времени для охлаждения после каждого запуска двигателя. Это вполне может привести к перегреву конденсатора, в результате чего он отключится и выйдет из строя. Эксперты, которые занимаются ремонтом холодильников в Сент-Мэрис и где-либо еще, порекомендовали бы, чтобы пусковой конденсатор оставался в пределах максимум 20 включений в час, чтобы поддерживать его в оптимально здоровом и наилучшем рабочем состоянии.

Пусковой конденсатор, как правило, не открывается, если он неисправен и его состояние проверяется специалистами с помощью омметра или тестера конденсаторов. В нормальных условиях опытные специалисты могут оценить исправность и состояние пускового конденсатора путем визуального осмотра. У неисправного пускового конденсатора верхняя мембрана лопнет, хотя из этого правила могут быть исключения. В этом случае эксперты будут использовать измерительный прибор для измерения состояния пускового конденсатора.

Какие есть выходы?

Замена пускового конденсатора — единственный выход! Однако при замене неисправного конденсатора технари учитывают две чрезвычайно важные характеристики – номинал в микрофарадах (МФД) и номинальное рабочее напряжение пускового конденсатора. Но это другая история!!

мотор — Можно ли уменьшить пусковой ток компрессора холодильника?

спросил 6 лет, 4 месяца назад

Изменено 3 месяца назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Не дублирующий вопрос: этот вопрос касается уменьшения пускового тока , а не определения типа двигателя .

У меня есть холодильник с двигателем с постоянным разделенным конденсатором (PSC), который я питаю от солнечных батарей/батареи/инвертора.

Мой инвертор рассчитан на 1000 Вт (пиковая мощность 2000 Вт), но, к сожалению, двигатель иногда отключает защиту инвертора от перегрузки, что может привести к порче содержимого холодильника, если это останется незамеченным.

Я рассматриваю возможность замены двигателя компрессором постоянного тока (Danfoss BD35F), но это довольно дорого (около 350 долларов).

Прежде чем я это сделаю, я хочу сначала поэкспериментировать, чтобы увидеть, смогу ли я заставить его работать с постоянно более низким пусковым током.

Я понимаю, что это может сломать двигатель, что он может не запускаться стабильно, но попробовать стоит.

Я читал о следующих вариантах:

• а) использовать пусковой конденсатор 150 мкФ на первые 1000 мс
• б) использовать NTC термистор
• в) силовые резисторы, на первые 1000мс (аналогичный эффект как НТК)
• d) преобразование напряжения в более низкое напряжение, например. от 230В до 200В

но:

• а) Мне трудно найти пусковой конденсатор, чтобы попробовать, и случайные эксперименты могут быть дорогими, так как они стоят около 10-15 долларов за штуку и могут сломаться, если подавать питание более несколько секунд.
• b) Я пробовал 10-омный NTC, но это не имело никакого значения.
• в) Попробую с разными резисторами на 50, 70, 100 Ом (номинальной мощностью 50Вт).
• d) Я не уверен, какой тип, какое напряжение попробовать и т. д.

ТАКЖЕ:

Я проверил двигатель со следующими результатами:

• Отключен на 24 часа, ~850 Вт
• Подключено на 20 мин, отключено на 5 мин, ~600 Вт
• Подключен в течение 45 минут, включая самостоятельный перезапуск, ~1100 Вт
• Отключено, затем снова подключено через 15 минут, ~800 Вт

Я озадачен этими результатами, потому что кажется, что двигатель потребляет больше, если оставить его подключенным. Но термостат отключает цепь. Единственный способ, которым это имеет смысл для меня, — это если термостат каким-то образом вызывает дугу, которая потребляет дополнительные 300 Вт при повторном подключении. Но я проверил его, отключив на 15 минут, повернув термостат на 0, снова подключив, затем повернув термостат на 3. Максимальная потребляемая мощность составила всего 782 Вт.

Очень странно… Есть идеи?

\$\конечная группа\$

9

\$\начало группы\$

У меня аналогичная ситуация, автономная фотоэлектрическая / аккумуляторная система хранения с 12-вольтовым инвертором мощностью 1 кВА и небольшой стандартный холодильник на 230 вольт. Раньше он вырубал мой телевизор и спутник при запуске и довольно сильно ударял по напряжению аккумуляторной батареи. Я подключил VDR (резистор, зависящий от напряжения) последовательно с источником питания. Это просто снимает остроту пускового пускового тока и решает проблему для меня

\$\конечная группа\$

\$\начало группы\$

Я решил эту проблему с помощью суперконденсатора 2 фарад 16 В на входе инвертора> Хотя это не снижает пусковой ток, оно обеспечивает достаточное количество электронов для запуска компрессора без отключения инвертора

\$\конечная группа\$

\$\начало группы\$

Очевидно, что если ваш инвертор не может обеспечить достаточную мощность для запуска холодильника, правильным решением будет приобретение более мощного инвертора. Тем не менее, если вы знаете, что ваш инвертор может обеспечить дополнительный ток в течение короткого времени во время запуска, вы можете просто заменить его схему защиты автоматическим выключателем с медленным срабатыванием, который специально разработан для таких нагрузок, как двигатели и тому подобное.

Устройство плавного пуска может быть еще одним решением, но только в том случае, если оно поддерживается вашим компрессором (многие крупные компрессоры поддерживают его).

\$\конечная группа\$

2

\$\начало группы\$

Уменьшение пусковой мощности не требуется для использования в сети. Эти меры только увеличат стоимость холодильника. Для снижения пусковой мощности требуется некоторая форма разгрузки. Для больших компрессоров это делается поднятием всасывающего клапана(ов). Иногда также включается устройство плавного пуска. Лучшим выходом в вашей ситуации было бы перейти на так называемый абсорбционный тип холодильника. Они работают с небольшим нагревательным элементом и вообще не имеют пускового тока. Можно работать даже без инвертора, если выбрать правильный тип (12 или 24 В пост. тока также необходимы для компрессора Danfoss).

\$\конечная группа\$

1

\$\начало группы\$

Сначала убедитесь, что ваш преобразователь работает так, как заявлено. Некоторые бренды, такие как новый AIMS, имеют настолько короткое время всплеска (40 мс), что оно бесполезно практически для всего. Во-вторых, убедиться, что напряжение батареи не падает достаточно низко, чтобы отключить инвертор во время запуска.

Теперь ответ: современные энергоэффективные двигатели имеют обмотки с очень низким сопротивлением, что значительно увеличивает пусковой импульс. Эти компрессоры с постоянным разделенным конденсатором с низким сопротивлением, по-видимому, могут перезапускаться немедленно, пока хладагент все еще находится под давлением, что всегда использовалось для блокировки компрессора. Компрессор, работающий на 1 А, может потреблять от 10 до 15 А с заблокированным ротором.

Я не пробовал, но я бы порекомендовал резистор, включенный последовательно с рабочей обмоткой, с реле времени на 1 секунду, которое закорачивает резисторы через 1 секунду. Вы не должны использовать конденсатор, так как он изменит фазу и сведет на нет эффект постоянного рабочего конденсатора. Если вы подключите обе обмотки (подключив ко всему проводу питания компрессора), вы сможете использовать либо резистор, либо конденсатор для ограничения тока, пока реле 1 секунды разомкнуто.

Кроме того, если ваш инвертор выдает 2-ступенчатую прямоугольную волну или 3-ступенчатую прямоугольную волну с очень небольшим мертвым временем, я не рекомендую использовать его с двигателем с высоким КПД. Это приведет к перегреву двигателя и трате большого количества электроэнергии. Трехступенчатая прямоугольная волна с 25% мертвым временем — это нормально, но с большинством инверторов, особенно с более дешевыми, по мере падения напряжения батареи и включения других нагрузок эти 25% уменьшаются для увеличения напряжения переменного тока. У таких инверторов нет другого способа регулировать выходное напряжение.

\$\конечная группа\$

\$\начало группы\$

Думаю, вам лучше всего подойдет один из этих конденсаторов для коррекции коэффициента мощности. Подходящей альтернативой может быть большая крышка двигателя. Единственный метод, который у меня есть для расчета требуемого размера, принадлежит кому-то другому (я его не пробовал), и это действительно удачный метод.

Это делается следующим образом: подключите конденсатор параллельно лампе накаливания и подключите их последовательно к работающему прибору. Продолжайте увеличивать размер конденсатора, пока лампочка не погаснет. Или вы знаете, вы могли бы использовать поговорку: чем больше кусок, тем лучше работа.

В качестве альтернативы вы можете использовать инвертор большего размера, чтобы запустить его, и использовать переключатель переключения, чтобы перейти к нужному размеру.

Наконец. Используйте холодильник с инверторным компрессором постоянного тока. Понятно, что придется покупать новый.

\$\конечная группа\$

1

\$\начало группы\$

Кажется, нужно ограничить пусковой ток. Возможно, поищите «защита от бросков напряжения в сети». Один такой предмет из поиска это

Это устройство полезно, когда ток, потребляемый от сети часть оборудования при включении (например, аудиоусилитель мощности) значительно превышает потребляемый ток в установившемся режиме. оборудование. Этот всплеск тока может быть проблематичным, поскольку он может взорваться. плавкие предохранители или автоматические выключатели. Устройство имеет вход и выход IEC. разъемы и ограничивает ток при включении до приемлемого уровня для 200 мс–400 мс. Два светодиода на передней панели показывают состояние Единица. Резистор, зависящий от напряжения, включен для переходных процессов. подавление.

\$\конечная группа\$

\$\начало группы\$

Звучит как работа для ограничителя пускового тока… Я здесь думаю о жизни вне сети, и самый неудобный способ получить холодильник постоянного тока — это сделать его! Мой наивный подход к этому состоял бы в том, чтобы понять, что холодильник работает, используя плату управления для включения / выключения двигателя компрессора. что, если вместо этого его модифицировали…

Подайте на плату управления холодильника необходимый постоянный ток (понижающий/повышающий преобразователь), но измените его с включения двигателя на включение инвертора, который включает двигатель. Удалите шнур питания переменного тока и замените его винтовыми клеммами постоянного тока =)

Использовать инвертор большего размера? «Время работы» холодильника в киловатт-часах было бы довольно мало по сравнению с «время работы» 24/7 и током в режиме ожидания инвертора. Проблема только усугубляется по мере того, как инверторы становятся больше.

Например, на YouTube: кто-то хвастается 4000-ваттным инвертором, который они установили для аккумуляторной батареи на 3,2 кВт, думая, что этого достаточно, пока не увидели 50-ваттное потребление инвертора без нагрузки. Это 37,5% их батареи каждый день только для того, чтобы включить инвертор! Солнечные панели, которые у них были, не могли питать инвертор без нагрузки в течение дня из-за всех других потерь, связанных с автономной системой.

Другой пример на YouTube: кто-то хвастается двумя 12-вольтовыми свинцово-кислотными батареями, соединенными параллельно, и инвертором мощностью 2000 Вт, который постоянно срабатывает на небольшом холодильнике Galanz объемом 1,7 фута3, которому требуется мощность всего 72 Вт… Этот холодильник в плохой день потреблять, может быть, 0,4 кВт, инвертор будет в несколько раз больше, потому что он «в режиме ожидания». Вне сети требуются устройства постоянного тока, которые чрезвычайно дороги и не соответствуют номиналу, но, возможно, устройства переменного тока можно модернизировать.

Моя точка зрения: Холодильник постоянного тока (прибор, работающий круглосуточно и без выходных), потребляющий энергию только для работы некоторых цепей управления и включения/выключения двигателя, невероятно эффективен. Автономные люди должны использовать период оборудования постоянного тока. Думайте об инверторе как о необходимом зле, которое нужно включать и выключать по мере необходимости для таких вещей, как микроволновые печи, тостеры и т. Д. (Все еще необходимо ограничивать пусковой ток)!

\$\конечная группа\$

\$\начало группы\$

Что-то, что следует иметь в виду для всех двигателей переменного тока: снижение напряжения фактически приводит к тому, что двигатели потребляют больше тока. Помните, что единственное, что снижает ток при работающем двигателе, — это обратное напряжение, создаваемое вращением двигателя. Если напряжение слишком низкое, вы сожжете двигатель, как и при слишком высоком напряжении. Все двигатели переменного тока имеют характеристики частоты и напряжения, обеспечивающие их правильную работу. Также есть некоторые двигатели, которые разработаны специально для использования с инвертором, и их скорость можно регулировать в диапазоне для увеличения или уменьшения энергопотребления.

Только имейте в виду, что чем выше частота, тем быстрее будет вращаться двигатель и тем выше рабочее напряжение. Когда частота падает, должно снижаться и напряжение. Вот как частотно-регулируемые приводы работают в реальном мире. Также при плавном пуске напряжение снижается на очень короткое время, чтобы двигатель мог набрать скорость, а затем набор контактов замыкает часть цепи, снижающую напряжение.

Одна из проблем, с которой я лично столкнулся, заключается в том, что некоторые люди подключают двигатели и другие устройства, даже не удосужившись убедиться, что двигатели подключены к правильному напряжению. Кроме того, одна из наиболее важных вещей, которую нужно сделать при выполнении любых подключений, — это проверить все соединения на растяжение, прежде чем что-либо закрывать (очевидно, отключите питание в целях безопасности).
