Какие бывают резисторы фото. Резисторы: типы, характеристики и применение в электронике

Что такое резистор и для чего он используется в электрических схемах. Какие бывают виды резисторов. Как работает резистор и каковы его основные характеристики. Где применяются различные типы резисторов.

Что такое резистор и его назначение в электрических цепях

Резистор — это пассивный электронный компонент, который создает сопротивление протеканию электрического тока в цепи. Основная функция резистора заключается в ограничении или регулировании тока и напряжения в электрической схеме.

Принцип действия резистора основан на преобразовании электрической энергии в тепловую за счет столкновения свободных электронов с ионами кристаллической решетки материала резистора. Чем выше сопротивление резистора, тем сильнее он препятствует протеканию тока.

Основные задачи, которые выполняют резисторы в электронных устройствах:

• Ограничение тока в цепи до заданного значения
• Деление напряжения
• Создание смещения для активных компонентов (транзисторов, микросхем)
• Согласование импедансов
• Линеаризация характеристик нелинейных элементов
• Создание временных задержек в RC-цепях
• Преобразование тока в напряжение и наоборот

Таким образом, резисторы являются одним из базовых и наиболее распространенных компонентов электронных схем, без которых невозможно создание большинства радиоэлектронных устройств.

Основные характеристики и параметры резисторов

Ключевыми параметрами, характеризующими резисторы, являются:

• Номинальное сопротивление — основной параметр, измеряемый в омах (Ом)
• Допустимое отклонение сопротивления от номинала (точность)
• Номинальная мощность рассеивания
• Максимальное рабочее напряжение
• Температурный коэффициент сопротивления (ТКС)
• Уровень собственных шумов
• Частотные свойства

Номинальное сопротивление резисторов может варьироваться в очень широких пределах — от долей Ома до сотен мегаом. Наиболее распространены резисторы с сопротивлением от единиц до сотен килоом.

Допустимое отклонение зависит от технологии изготовления и может составлять от ±0.1% для прецизионных до ±20% для низкоточных резисторов.

Номинальная мощность рассеивания определяет максимально допустимую мощность, которую резистор может рассеять в виде тепла без повреждения. Типичные значения от 0.125 Вт до нескольких десятков ватт.

Классификация резисторов по типу и назначению

Существует множество разновидностей резисторов, которые можно классифицировать по различным признакам:

По характеру изменения сопротивления:

• Постоянные резисторы — имеют фиксированное значение сопротивления
• Переменные резисторы (потенциометры) — позволяют плавно изменять сопротивление
• Подстроечные резисторы — для редкой подстройки схем

По зависимости сопротивления от внешних факторов:

• Линейные резисторы — сопротивление не зависит от приложенного напряжения
• Нелинейные резисторы:
  • Варисторы — сопротивление зависит от напряжения
  • Терморезисторы — зависимость от температуры
  • Фоторезисторы — зависимость от освещенности
  • Магниторезисторы — зависимость от магнитного поля

По материалу резистивного элемента:

• Проволочные
• Металлопленочные
• Углеродистые
• Композиционные
• Металлооксидные

Каждый тип резисторов имеет свои особенности и области применения. Выбор конкретного типа зависит от требований схемы по точности, стабильности, мощности и других параметров.

Постоянные резисторы: виды и применение

Постоянные резисторы являются наиболее распространенным типом резисторов. Их главная особенность — фиксированное значение сопротивления, которое не меняется при нормальных условиях эксплуатации.

Основные виды постоянных резисторов:

• Углеродистые композиционные — недорогие резисторы общего применения
• Металлопленочные — более точные и стабильные
• Металлооксидные — повышенная мощность рассеивания
• Проволочные — для больших мощностей и малых сопротивлений
• Тонкопленочные — высокоточные резисторы

Области применения постоянных резисторов:

• Ограничение тока в цепях питания
• Создание делителей напряжения
• Задание режимов работы активных компонентов
• Согласование импедансов в ВЧ-схемах
• Формирование фильтров
• Создание эталонных сопротивлений в измерительной технике

Правильный выбор типа и номинала постоянного резистора позволяет обеспечить требуемые характеристики электронных устройств.

Переменные резисторы: принцип работы и применение

Переменные резисторы (потенциометры) позволяют плавно изменять сопротивление в процессе работы устройства. Это дает возможность регулировать параметры электрических цепей.

Принцип работы переменного резистора основан на перемещении подвижного контакта (движка) по резистивному элементу. При этом изменяется длина токопроводящего пути и, соответственно, сопротивление между выводами.

Основные типы переменных резисторов:

• Ползунковые — линейное перемещение движка
• Поворотные — вращение движка
• Многооборотные — повышенная точность установки

Где применяются переменные резисторы:

• Регулировка громкости в аудиотехнике
• Настройка яркости и контрастности мониторов
• Регулировка частоты и амплитуды генераторов
• Управление скоростью электродвигателей
• Датчики положения в автоматике

Переменные резисторы позволяют создавать удобные органы управления в различной электронной аппаратуре.

Специальные типы резисторов и их особенности

Помимо обычных линейных резисторов, существуют специальные типы с особыми характеристиками:

Терморезисторы

Сопротивление зависит от температуры. Бывают с отрицательным (NTC) и положительным (PTC) температурным коэффициентом. Применяются для измерения и регулирования температуры, температурной компенсации, защиты от перегрева.

Варисторы

Резко снижают сопротивление при превышении определенного напряжения. Используются для защиты от перенапряжений в цепях питания и сигнальных линиях.

Фоторезисторы

Изменяют сопротивление под действием света. Применяются в схемах автоматического управления освещением, экспонометрах, детекторах дыма.

Тензорезисторы

Меняют сопротивление при механической деформации. Используются в датчиках силы, давления, ускорения.

Специальные резисторы позволяют создавать различные сенсоры и устройства защиты, расширяя возможности электронных схем.

Маркировка и обозначение резисторов на схемах

Для идентификации параметров резисторов используется цветовая и буквенно-цифровая маркировка.

Цветовая маркировка состоит из 4-6 цветных полос на корпусе резистора:

• Первые 2-3 полосы — значащие цифры номинала
• Следующая полоса — множитель
• Предпоследняя — допуск
• Последняя (если есть) — температурный коэффициент

Буквенно-цифровая маркировка применяется для SMD-компонентов и содержит номинал и допуск.

На электрических схемах резисторы обозначаются следующим образом:

• Постоянные — прямоугольник
• Переменные — прямоугольник со стрелкой
• Подстроечные — прямоугольник с диагональной чертой

Правильная расшифровка маркировки позволяет быстро определить параметры резистора при монтаже и ремонте электронных устройств.

постоянные, построечные, фото- и терморезисторы

В процессе изготовления радиоэлектронных схем используется большое количество компонентов. К числу самых необходимых элементов можно отнести резисторы, ведь без них нельзя обойтись. Этот элемент способен одновременно выполнять большое количество полезных функций. Кроме того, многие электросхемы даже и представить невозможно без этой детали. Что такое резистор и какие бывают виды?

• Что это такое и для чего необходимо
• Классификация
  • Постоянные
  • Построечные
  • Фоторезисторы
  • Терморезисторы

Что это такое и для чего необходимо

Такое название имеет пассивная составляющая электроцепи, которая обеспечивает сопротивление напряжению при его протекании. В масштабных схемах резисторы используются гораздо чаще, нежели остальные детали. Также они обеспечивают смещение транзисторов в усилительных каскадах. Однако самой важной их функцией считается регулировка и контроль напряжения в электроцепях.

Можно ли узнать, какая разновидность требуется для изготовления схем?

Для начала необходимо запомнить, что знание показателей сопротивления нагрузкам и силы электротока — это обязательное условие. Следует рассмотреть пару возможных вариантов воздействия этих элементов на параметры электросхемы:

1. Если у вас нет никакой нужной информации, то нужно взять переменный тип устройства и обеспечить его последовательное подключение с нагрузкой. Регулятор следует вращать до тех пор, пока вы не добьетесь необходимого напряжения. Затем нужно вместо сопротивления переменного характера подсоединить постоянное с требуемыми характеристиками. Измерьте электроток, который идет сразу после установленного компоненты, и умножьте полученный показатель на подаваемое напряжение. Тогда вы узнаете, куда именно и в каких количествах подавать.
2. Чтобы получить максимально точные вычисления, рекомендуется знать и показатель внутреннего сопротивления, идущего от источника электропитания.

Попробуем смоделировать несколько иную ситуацию. Имеется один резистор для нагрузки. Существует всем известный закон Ома, потому нужно подсчитать сопротивление, требуемое для электроцепи. Это крайне интересный случай, заслуживающий внимания. По какой причине была предложена эта формулировка? Суть в том, что большинство новичков задаются именно таким вопросом. Однако не всегда они рассуждают верно. Произвести расчет нужного показателя одним только законом Ома в этом случае не выйдет. Нужно воспользоваться дополнительной формулой, позволяющей вычислить добавочный резистор: СДБ = СН (НИП-НН)/НН=СН (х-1) .

Итак, разберем указанную формулу по порядку:

• аббревиатура «СДБ» означает сопротивление, оказываемое добавочным резистором;
• «НИП» — напряжение имеющегося источника электропитания;
• «СН» — сопротивление нагрузки;
• «Х» вычисляется посредством деления напряжения источника питания на напряжение, которое необходимо сделать на нагрузке;
• «НН» — напряжение, получаемое на нагрузке.

Теперь следует воспользоваться указанной выше формулой. Предположим, что при наличии сопротивления в 1 Ом показатель СДБ составит 0,6 Ома. Если поставить 5 Ом, то в итоге получится 3,3 Ома. Это происходит по той причине, что чем меньше сопротивление нагрузки, тем большими характеристиками обладает электроток в электроцепи. При этом источник питания начнет просаживаться, потому что этот элемент тоже мешает свободному течению тока. Напряжение в это время будет уменьшаться, соответственно, необходимо поставить добавочный резистор, имеющий меньшие характеристики.

Классификация

Существует несколько видов резисторов.

Постоянные

Такое название имеют устройства, характеризующиеся постоянным сопротивлением. Данный параметр элемента не изменяется из-за влияния внешних факторов (проходящего электротока, света, температуры и т. д. ). По сути, любой радиоэлемент имеет нестабильности и внутренние шумы, обусловленные сторонним воздействием. Но они так ничтожны, что даже незаметны радиоэлектроникой и актуальны лишь в том случае, если создаются по-настоящему сложные электросхемы.

Построечные

Построечными называются резисторы, у которых только изредка изменяется режим функционирования. Регулировка сопротивления с их помощью происходит посредством обыкновенной отвертки. Для каких целей нужны построечные резисторы? В радиосхемах они применяются для деления напряжения и тока.

Фоторезисторы

Как работает резистор этого типа? Эти резисторы способны изменять свое сопротивление посредством воздействия света. Они делаются из материалов полупроводникового типа. Если требуется реакция устройства на свет, то используется кадмиевый сульфид или селенид. Для регистрации ИК-излучения применяется германий.

Терморезисторы

Такие элементы позволяют измерять температурные показатели внешней среды. Логично, что сопротивление терморезисторов изменяется в зависимости от температуры. Эти устройства часто встречаются в оранжереях, инкубаторах и иных конструкциях. Для каких целей они используются? При достижении определенных температурных пределов запускаются системы охлаждения или отопления. То есть, это очень нужный элемент, без которого сложно работать.

Резистор представляет собой очень полезный и нужный компонент, обладающий обширными возможностями применения. С теоретической точки зрения, без него можно обойтись лишь в самых простых электросхемах, состоящих из пары деталей, при условии, что энергетические источники будут подобраны крайне точно и будут работать стабильно. Но это маловероятно, и для создания оптимальных показателей их придется очень долго собирать. Для того чтобы упростить этот процесс, используются резисторы.

виды, как выглядит и из чего состоит, принцип работы, характеристика

Автор Aluarius На чтение 9 мин. Просмотров 3.3k. Опубликовано 14.05.2020

Содержание

• 1 Что такое резистор
  • 1.1 Как выглядит
  • 1.2 Из чего состоит
  • 1. 3 Для чего используется
  • 1.4 Обозначение на схемах
• 2 Принцип работы резистора
  • 2.1 Пример схемы
• 3 Типы резисторов
  • 3.1 Постоянные
  • 3.2 Переменные
• 4 Классификация резисторов
  • 4.1 По типу резистивного материала
  • 4.2 По назначению сопротивления
  • 4.3 По количеству контактов
  • 4.4 Другие
• 5 Основные характеристики и параметры резисторов
• 6 Виды соединения резисторов
• 7 Какими могут быть номиналы резисторов
• 8 Как маркируются резисторы
• 9 Чем отличается резистор от реостата, транзистора

В электрических цепях важную роль играет проводник. Для чего нужен резистор и что это такое стоит разобраться подробнее. Он способен поделить напряжение и ограничить ток, измерить его и создать цепь обратной связи. Основная задача маленькой детали создать необходимое сопротивление для электрического тока.

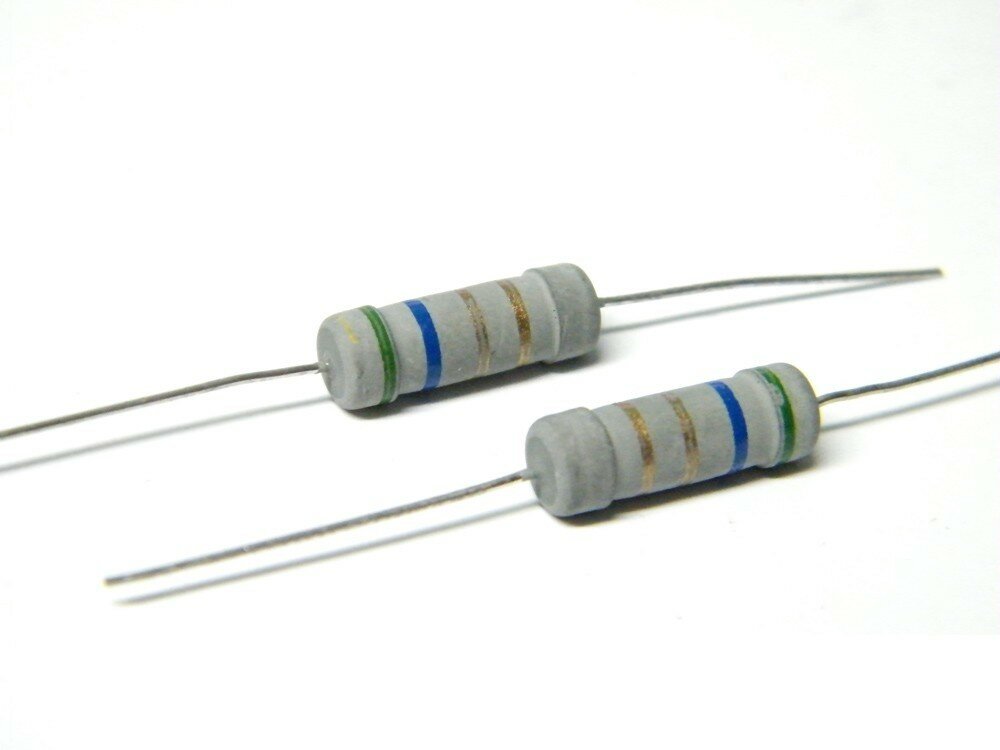

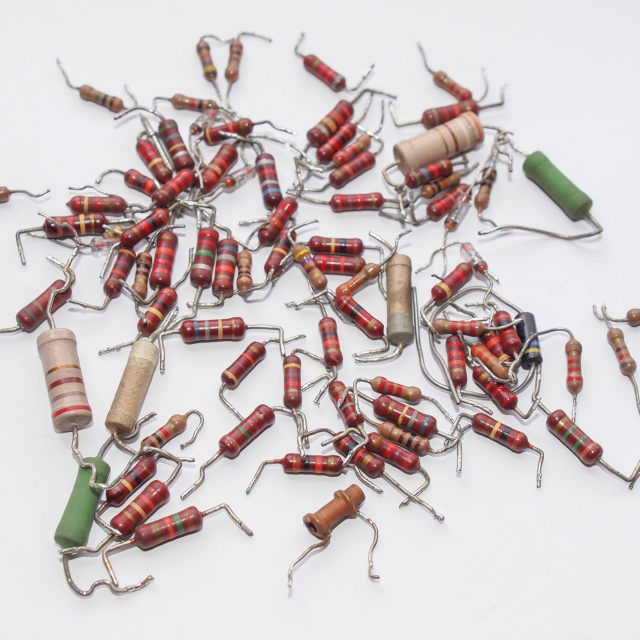

Резисторы бывают различных цветов, форм и размеров

Что такое резистор

Резистор – это сопротивление. Он является пассивным элементом в цепи и способен только уменьшать ток. Происхождение названия идет от латинского «resisto», что дословно на русском языке означает «сопротивляюсь».

Предназначен проводник для того, чтобы преобразовывать напряжение в силу тока и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение приходится на электрические и электронные устройства.

Справка! Соединение проводников может быть последовательным, параллельным или смешанным.

Также есть два вида полупроводников:

• линейные, сопротивление у которых от тока и напряжения не зависит;
• нелинейные, способные изменить сопротивление в зависимости от значений протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проволочные и непроволочные. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления отличаются. Различают резисторы общего применения и специального. Первые не превышают 10 мегаом, а вторые способны работать под напряжением 600 вольт и выше. Внешним видом они тоже отличаются. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размерах

Из чего состоит

Намотав проволоку на каркас из керамики или прессованного порошка получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Так получится создать полупроводник с высоким удельным сопротивлением.

Непроволочные элементы изготовлены на основе диэлектрика из проводящих смесей и пленок. Разделяют тонкослойные и композиционные, но все они имеют повышенную точность и стабильность в работе.

Регулировочные и подстроечные элементы представляют собой кольцевую резистивную пластину по которой движется бегунок. Он скользит по кругу, меняя расстояние точек на резистивном слое, в результате сопротивление меняется. Следует понять, что же делает резистор для прибора.

Для чего используется

Для чего нужен резистор? При помощи этой детали в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной детали легко получить необходимую величину. Чем выше сопротивление, тем ниже будет на выходе сила тока, при условии стабильного напряжения.

Как работают резисторы понять легко, они могут использоваться в качестве преобразователя напряжения в ток и наоборот, в измерительных аппаратах их применяют для деления напряжения, а также они могут понизить или полностью устранить радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначаются прямоугольником, размерами 4*10мм. Для определения значений сопротивления есть условные обозначения. Постоянный элемент на схеме обозначается следующим образом:

Обозночения постоянных элементов на схеме

Переменные, в том числе подстроечные, а также нелинейные следующим образом:

Обозначения переменных проводников

Важно! Всегда есть погрешность в заявленном производителем сопротивлении, она обозначается с помощью букв и цифр в процентном выражении.

Принцип работы резистора

В основе работы проводников лежит закон Ома, согласно которому напряжение зависит от величины тока и напряжения. Различные номиналы деталей помогут изменить ток и напряжение на необходимую величину. Суть заключается в том, что ток, движущейся по цепи, попадает в деталь и снижает свое продвижение.

Пример схемы

Резисторы могут соединяться параллельно и последовательно, на схемах также часто встречаются смешанные варианты. На фото ниже можно увидеть отличия в обозначениях деталей на схемах.

Обозначения элементов на схемах

Типы резисторов

К типам резисторов общего применения относят постоянные, сопротивление которых невозможно изменить и переменные, когда допустимо его менять в пределах допустимых значений. Мощность рассеивания при этом будет в пределах 0,125-100 Вт, а сопротивление не превысит 10 мегаом.

Постоянные

Отличаются постоянные проводники наличием только двух выводов и постоянным сопротивлением. Поскольку этот вид предназначен только для уменьшения силы тока, то он отлично справляется со своей задачей в различных электрических приборах. Постоянные элементы делятся на общего и специального назначения.

Переменные

Переменные имеют три вывода, а на схеме можно увидеть пограничные значения рабочего режима. Поменять сопротивление поможет бегунок, который движется по резистивному слою. Во время движения сопротивление падает между средним и одним из боковых выводов, соответственно в другой стороне увеличивается. Переменные резисторы делятся на подстроечные и регулировочные.

Классификация резисторов

Резисторы отличаются не только возможностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь различное количество контактов и иметь другие особенности.

По типу резистивного материала

Элементы могут быть проволочными, непроволочными или металлофольговыми. Высокоомная проволока является признаком проволочного элемента, для ее изготовления используют такие сплавы, как нихром, константан или никелин. Пленки с повышенным удельным сопротивлением являются основой непроволочных элементов. В металлофольговых используется специальная фольга. Теперь выясним из чего состоят резисторы.

Конструкция полупроводника

Непроволочные делятся на тонкослойные и композиционные, толщина первых измеряется в нанометрах, а вторых – в долях миллиметра. Тонкослойные делятся на:

• металлоокисные;
• металлизированные;
• бороуглеродистые;
• металлодиэлектрические;
• углеродистые.

Композиционные в свою очередь подразделяются на объемные и пленочные. Последние могут быть с органическим или неорганическим диэлектриком. Чтобы понять есть ли полярность у резистора следует знать, что стороны у них идентичны.

По назначению сопротивления

Постоянные и переменные полупроводники также имеют некоторые различия в характеристиках. Постоянные делятся на проводники общего и специального назначения. Последние могут быть:

• высокочастотными;
• высоковольтными;
• высокомегаомными;
• прецизионными.

Такие детали используются в точных измерительных приборах, они выделяются особой стабильностью.

Переменные резисторы можно разделить на подстроечные и регулировочные. Последние могут быть с линейной или нелинейной функциональной характеристикой.

По количеству контактов

В зависимости от назначения резистора у него может быть один, два и более контактов. Сами контакты также отличаются, например, у SMD-резисторов это контактная площадка, у проволочных – особого состава проволока. Есть резисторы металлопленочные, с квантовыми точечными контактами, а в переменных они подвижные.

Разное количество контактов на элементах

Другие

Отличаются резисторы формой и типом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейной или нелинейной. Использование элемента простое, емкость указывается на корпусе, минус и плюс не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть лакированным, вакуумным, герметичным, впрессованным в пластик или компаундированным. Нелинейные подразделяются на:

• варисторы;
• магниторезисторы;
• фоторезисторы;
• позисторы;
• тензорезисторы;
• терморезисторы.

Все они выполняют свою определенную функцию, одни меняют сопротивление от температуры, другие от напряжения, третьи от лучистой энергии.

Основные характеристики и параметры резисторов

Характерны для полупроводников такие параметры, как номинальное значение сопротивления, его допустимое отклонение. Мощность рассеяния также определяется номинальным и допустимым значениями. Элементы различны по максимальному рабочему напряжению и коэффициентом температуры сопротивления, а также шумами.

Виды соединения резисторов

Различают три типа соединения резисторов:

• параллельное;
• последовательное;
• смешанное.

Для последовательного соединения конец одного резистора нужно паять с началом другого и далее по цепочке. Так компоненты соединяются друг за другом и пропускают общий ток, проводник нужно правильно припаять. Количество таким образом соединенных проводников будет влиять на протекающий ток и оказывать общее сопротивление.

Параллельное соединение элементов отличается тем. Что все они сходятся в одной общей точке в начале и в другой точке в конце. В этом случае через каждый элемент течет свой ток, а значит сопротивление снижается. Смешанное соединение объединяет в себе оба предыдущих варианта, а расчет итогового сопротивления подсчитывают разбив схему на простые участки.

Какими могут быть номиналы резисторов

Номиналы резисторов четко определены и имеют показатели от нуля и до десяти. При этом всегда учитывается допустимое отклонение, а потому производители выпускают элементы с определенным шагом. Шагами при 10% отклонения будут: 100, 120, 150, 180, 220 и далее по схеме. Полупроводники отличаются разновидностью сборки, своими свойствами.

Как маркируются резисторы

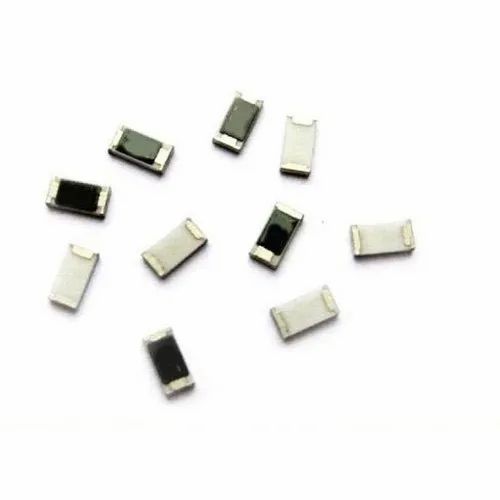

В основном для таких элементов используется цветовая маркировка, но SMD-резисторы имеют буквенную. Цветовая включает от 4 до 6 полос, несущих определенную информацию. Две первые цифры покажут номинальное сопротивление, а третья число, на которое умножаются первые два, в результате получается величина сопротивления. Четвертая говорит о точности проводника. Если полос больше, то меняется только первый показатель на одну цифру.

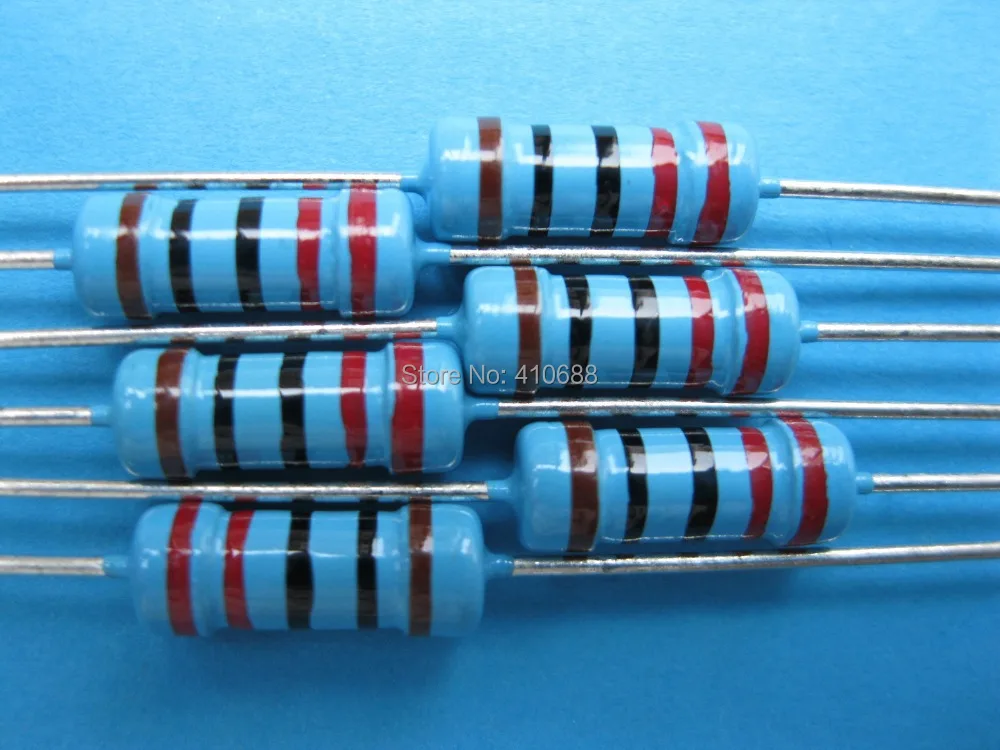

Цветовое обозначение на элементах

Внимание! Первой полосой считается та, которая ближе других расположена к краю элемента.

Чем отличается резистор от реостата, транзистора

Реостат является электрическим аппаратом. Который способен регулировать ток и напряжение в электрической цепи. В общем это аналог переменного резистора. Он включает проводящий элемент и регулятор сопротивления. Влиять на изменение показателя можно плавно, а при желании это можно сделать ступенчато. В стандартизации реостатом называют резисторы переменные, регулировочные и подстроечные.

Транзистор является прибором для управления электрическим током. По сути он усиливает ток и может им управлять, а проводник регулирует сопротивление в сети. Внешне два элемента значительно отличаются друг от друга. Резистор имеет цилиндрическую форму и цветную окраску, а транзистор облачен в пластиковый или металлический квадратный корпус.

Важно! Резистор способен работать при любом токе, а транзистор только при постоянном.

Выводы: проводники имеют одинаковую функциональность, а у транзистора разную. Также транзистор – это полярный элемент, а резистор – неполярный. По этой причине перепутать два элемента можно только в том случае, если человек совершенно далек от электротехники и радиоэлектроники.

Резистор необходимый элемент во всех микросхемах современных электроприборах. Оказывая сопротивление в цепи, полупроводник делит или уменьшает напряжение, благодаря чему, различные приборы могут работать от сети. Сопротивление тока измеряется в Омах, а грамотный подбор полупроводника обеспечит продолжительную работу любого электроприбора. Так мы выяснили, что такое резистор и для чего он нужен, чем отличается от реостата и транзистора и как обозначается на схемах.

Резистор — что это такое и для чего нужен. Принцип работы резистора, что такое резистор и как он работает

Автор Andrey Ku На чтение 22 мин Опубликовано 22.09.2021

Содержание

1. Что такое резистор
2. Как выглядит
3. Из чего состоит
4. Для чего используется
5. Обозначение на схемах
6. Виды резисторов
7. Классификация резисторов
8. По типу резистивного материала
9. По назначению сопротивления
10. По количеству контактов
11. Другие
12. Виды резисторов
13. Постоянные резисторы
14. Переменные резисторы
15. Термисторы
16. Варисторы
17. Фоторезисторы
18. Тензорезисторы
19. Принцип работы резистора простым языком
20. Принцип работы переменного резистора
21. Принцип работы подстроечного резистора
22. Принцип работы резистора печки автомобиля
23. Свойства в теории и практике
24. Что говорит теория
25. Что на самом деле
26. Маркировка резисторов.
27. Переменный резистор.
28. Подстроечный резистор.
29. Термисторы, варисторы и фоторезисторы.
30. Обозначения на схемах
31. Как измерить сопротивление резистора
32. Последовательное и параллельное соединение резисторов
33. Типы включения и примеры использования
34. Параллельное включение
35. Формулы расчета
36. Эквивалентное соединение
37. Фильтры и резисторы

Что такое резистор

Резистор – это сопротивление. Он является пассивным элементом в цепи и способен только уменьшать ток. Происхождение названия идет от латинского «resisto», что дословно на русском языке означает «сопротивляюсь».

Предназначен проводник для того, чтобы преобразовывать напряжение в силу тока и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение приходится на электрические и электронные устройства.

Справка! Соединение проводников может быть последовательным, параллельным или смешанным.

Также есть два вида полупроводников:

• линейные, сопротивление у которых от тока и напряжения не зависит;
• нелинейные, способные изменить сопротивление в зависимости от значений протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проволочные и непроволочные. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления отличаются. Различают резисторы общего применения и специального. Первые не превышают 10 мегаом, а вторые способны работать под напряжением 600 вольт и выше. Внешним видом они тоже отличаются. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размерах

Из чего состоит

Намотав проволоку на каркас из керамики или прессованного порошка получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Так получится создать полупроводник с высоким удельным сопротивлением.

Непроволочные элементы изготовлены на основе диэлектрика из проводящих смесей и пленок. Разделяют тонкослойные и композиционные, но все они имеют повышенную точность и стабильность в работе.

Регулировочные и подстроечные элементы представляют собой кольцевую резистивную пластину по которой движется бегунок. Он скользит по кругу, меняя расстояние точек на резистивном слое, в результате сопротивление меняется. Следует понять, что же делает резистор для прибора.

Для чего используется

Для чего нужен резистор? При помощи этой детали в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной детали легко получить необходимую величину. Чем выше сопротивление, тем ниже будет на выходе сила тока, при условии стабильного напряжения.

Как работают резисторы понять легко, они могут использоваться в качестве преобразователя напряжения в ток и наоборот, в измерительных аппаратах их применяют для деления напряжения, а также они могут понизить или полностью устранить радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначаются прямоугольником, размерами 4*10мм. Для определения значений сопротивления есть условные обозначения. Постоянный элемент на схеме обозначается следующим образом:

Обозночения постоянных элементов на схеме

Переменные, в том числе подстроечные, а также нелинейные следующим образом:

Обозначения переменных проводников

Важно! Всегда есть погрешность в заявленном производителем сопротивлении, она обозначается с помощью букв и цифр в процентном выражении.

Виды резисторов

Резисторы бывают трех видов:

1. Постоянные – величина сопротивления у которых не меняется. Надо отметить, что небольшие изменения все-таки происходят из-за изменения температуры. Но эти изменения не существенны, так как не влияют на работу цепи.
2. Переменные – их сопротивление меняется в определенных пределах. Например, реостаты. Когда мы вращаем ручку радиоприемника для изменения звука или перемещаем ползунок, мы меняем сопротивление цепи.
3. Подстроечные – меняют величину при помощи винта. Делается это редко, для получения нужных параметров цепи.

Классификация резисторов

Резисторы отличаются не только возможностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь различное количество контактов и иметь другие особенности.

По типу резистивного материала

Элементы могут быть проволочными, непроволочными или металлофольговыми. Высокоомная проволока является признаком проволочного элемента, для ее изготовления используют такие сплавы, как нихром, константан или никелин. Пленки с повышенным удельным сопротивлением являются основой непроволочных элементов. В металлофольговых используется специальная фольга. Теперь выясним из чего состоят резисторы.

Конструкция полупроводника

Непроволочные делятся на тонкослойные и композиционные, толщина первых измеряется в нанометрах, а вторых – в долях миллиметра. Тонкослойные делятся на:

• металлоокисные;
• металлизированные;
• бороуглеродистые;
• металлодиэлектрические;
• углеродистые.

Композиционные в свою очередь подразделяются на объемные и пленочные. Последние могут быть с органическим или неорганическим диэлектриком. Чтобы понять есть ли полярность у резистора следует знать, что стороны у них идентичны.

По назначению сопротивления

Постоянные и переменные полупроводники также имеют некоторые различия в характеристиках. Постоянные делятся на проводники общего и специального назначения. Последние могут быть:

• высокочастотными;
• высоковольтными;
• высокомегаомными;
• прецизионными.

Такие детали используются в точных измерительных приборах, они выделяются особой стабильностью.

Переменные резисторы можно разделить на подстроечные и регулировочные. Последние могут быть с линейной или нелинейной функциональной характеристикой.

По количеству контактов

В зависимости от назначения резистора у него может быть один, два и более контактов. Сами контакты также отличаются, например, у SMD-резисторов это контактная площадка, у проволочных – особого состава проволока. Есть резисторы металлопленочные, с квантовыми точечными контактами, а в переменных они подвижные.

Разное количество контактов на элементах

Другие

Отличаются резисторы формой и типом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейной или нелинейной. Использование элемента простое, емкость указывается на корпусе, минус и плюс не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть лакированным, вакуумным, герметичным, впрессованным в пластик или компаундированным. Нелинейные подразделяются на:

• варисторы;
• магниторезисторы;
• фоторезисторы;
• позисторы;
• тензорезисторы;
• терморезисторы.

Все они выполняют свою определенную функцию, одни меняют сопротивление от температуры, другие от напряжения, третьи от лучистой энергии.

Виды резисторов

Существует множество видов резисторов, которые используются в радио-электронной промышленности. Давайте разберем основные из них.

Постоянные резисторы

Постоянное резисторы выглядят примерно вот так:

Слева мы видим большой зеленый резистор, который рассеивает очень большую мощность. Справа –  маленький крохотный SMD резистор, который рассеивает очень маленькую мощность, но при этом отлично выполняет свою функцию. Про то, как определить сопротивление резистора, можно прочитать в статье маркировка резисторов.

Вот так выглядит  постоянный резистор на электрических схемах:

Наше отечественное изображение резистора изображают прямоугольником (слева), а заморский вариант (справа), или как говорят – буржуйский, используется в иностранных радиосхемах.

Вот так маркируются мощности на советских резисторах:

Далее мощность маркируется с помощью римских цифр. V – 5 Ватт, X – 10 Ватт, L  -50 Ватт и тд.

Какие еще бывают виды резисторов? Давайте рассмотрим самые распространенные:

20 ваттный стекловидный с проволочными выводами, 20 ваттный с монтажными лепестками,30 ваттный в стекловидной эмали, 5 ваттный и 20 ваттный с монтажными лепестками

1, 3, 5 ваттные керамические; 5,10,25, 50 ваттные с кондуктивным теплообменом

2, 1, 0. 5, 0.25, 0.125 ваттные углеродной структуры;  SMD резисторы типоразмеров 2010, 1206, 0805, 0603,0402; резисторная SMD сборка, 6,8,10 выводные резисторные сборки для сквозного монтажа, резистор  в DIP корпусе

Переменные резисторы

Переменные резисторы выглядят так:

На схемах обозначаются так:

Соответственно отечественный и зарубежный вариант.

А вот  и их цоколевка (расположение выводов):

Переменный резистор, который управляет напряжением называется потенциометром, а который управляет силой  тока – реостатом. Здесь заложен принцип делителя напряжения и делителя тока соответственно. Различие между потенциометром и реостатом в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединяется средний и крайний выводы.

Переменные резисторы, у которых сопротивление можно менять только при помощи отвертки или шестигранного ключика, называются подстроечными переменными резисторами. У них есть специальные пазы для регулировки сопротивления (отмечены красной рамкой):

А вот  так  обозначаются подстроечные резисторы и их схемы включения в режиме реостата и потенциометра.

Термисторы

Термисторы – это резисторы на основе полупроводниковых материалов. Их сопротивление резко зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – тепловой коэффициент сопротивления. Грубо говоря, этот коэффициент показывает на сколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть как отрицательный, так и положительный.  Если ТКС отрицательный, то такой термистор называют термистором, а если ТКС положительный, то такой термистор называют позистором.  У термисторов  при увеличении температуры окружающей среды сопротивление падает. У позисторов с увеличением температуры окружающей среды  растет и сопротивление.

Так как термисторы обладают отрицательным коэффициентом (NTC — Negative Temperature Coefficient — отрицательный ТКС), а позисторы положительным коэффициентом (РТС — Positive Temperature Coefficient — положительный ТКС), то и на схемах они будут обозначаться соответствующим образом.

Варисторы

Есть также особый класс резисторов, которые резко изменяют свое сопротивление при увеличении напряжения –  это варисторы.

Это свойство варисторов широко используют от защиты перенапряжений в цепи, а  также от импульсных скачков напряжения. Допустим  у нас “скакануло” напряжение. Все это дело “чухнул” варистор и сразу же резко изменил сопротивление в меньшую сторону. Так как сопротивление варистора стало очень маленьким, то весь электрический ток сразу же начнет протекать через него, тем самым защищая основную цепь радиоэлектронного устройства. При этом варистор берет всю мощность импульса на себя и очень часто платит за это своей жизнью, то его выгорает наглухо

На схемах варисторы обозначаются вот таким образом:

Фоторезисторы

Большой популярностью также пользуются фоторезисторы. Они изменяют свое сопротивление, если на них посветить. В этих целях можно применять как солнечный свет, так и искусственный, например, от фонарика.

На схемах они обозначаются вот таким образом:

Тензорезисторы

Принцип действия их работы основан на растяжении тонких печатных проводников. При растяжении они становятся еще тоньше. Это все равно, что вытягивать жевательную резинку. Чем больше вы ее вытягиваете, тем тоньше она становится. А как вы знаете, чем тоньше проводник, тем бОльшим сопротивлением он обладает.

На схемах тензорезистор выглядит вот так:

Вот анимация работы тензорезистора, позаимствованная с Википедии.

Ну и как вы догадались, тензорезисторы используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление, либо сила.

Принцип работы резистора простым языком

Все электронные приборы состоят из радиодеталей, которые делятся на два больших типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый сигнал на входе управляет мощным на выходе. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы именовали сопротивлениями. В наши дни эти детали называют резисторами. Сделано это потому, что все детали, применяемые в электронике, обладают сопротивлением. Чтобы не путаться, активные сопротивления назвали резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента по которому течет ток. К тому же теряется электрическая мощность. Сопротивление резистора является полезным. Он нагревается и выделяет тепло. На этом принципе работают нагревательные печки и лампы, применяемые в быту.

Принцип работы переменного резистора

Схема потенциометра

Поворотом ручки меняется длина резистора, и как результат сила тока. На рисунке показан переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 меняется от 0 до максимума, в зависимости от положения ручки. Такая же картина между концами 2 и 3, но наоборот. То есть если сопротивление 1 – 3 растет, 2 – 3 уменьшается. Когда переменный резистор имеет два конца – имеем реостат.

На рисунке показан поворотный переменный резистор. Бывают также ползунковые, где движок перемещается по прямой. Поворотом ручки сопротивление меняется от нуля до максимума. Потенциометры широко применяются в аудиоаппаратуре.

Потенциометр

Потенциометры утапливают в цилиндрические и параллелепипедные корпуса. Внутри корпуса имеется резистивный элемент подковообразной формы. По оси детали выходит металлическая ручка, поворотом которой меняется положение токосъемника, который расположен на противоположном конце.

Пластина токосъемника надежно прижата к резистивному элементу, за счет упругой силы. Ее изготавливают из стали или из бронзы. Напряжение подается на крайние концы потенциометра. За счет вращения ручки, токосъемник скользит по резистивному элементу, меняя напряжение между крайними и средним концами.

На рисунке показан проволочный потенциометр, у которого резистивный слой изготовлен из проволоки. Провод с высоким сопротивлением наматывается на подковообразный каркас. Затем контактная поверхность кольца шлифуется и полируется. Это делается для обеспечения надежности соединения ползунка с проводящим слоем.

Изготавливают также непроволочные потенциометры. В них резистивный слой нанесен на кольцеобразную или прямоугольную основу из изоляционного материала.

Принцип работы подстроечного резистора

После монтажа деталей электронного прибора, обычно его характеристики отличаются от номинальных. Для доводки показателей прибора применяют подстроечные резисторы. В принципе это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно отличаются от переменных резисторов. У них нет ручек, вращая которые изменяются. Вместо них отверстия под отвертку шлицевую или прямую.

Подстроечный резистор с крестовиковым шлицом

В процессе работы прибора, через некоторое время, его параметры меняются. Для привидения их к номиналу применяют подстроечные резисторы.

По типу перемещения ползунка бывают подстроечные резисторы с перемещением по прямой и с перемещением по окружности.

Для точной настройки параметров электронного прибора используют подстроечные резисторы с большим числом оборотов. В них изменение сопротивления от минимума до максимума осуществляется за несколько оборотов или даже за десятки оборотов подстроечного вала. В этих резисторах перемещение контакта происходит при помощи червячной передачи.

Принцип работы резистора печки автомобиля

Схема отопителя автомобиля

У обычной ВАЗовской печки четыре скорости. Как видим из рисунка скорость вращения мотора печки зависит от резисторов. Переключатель резисторов является переключателем скоростей отопителя. Для того, чтобы воздух, поступаемый в салон из печки был бы теплым, двигатель должен быть прогрет. Часто водители включают печку для охлаждения двигателя, в случае его перегрева.

Если не нужно нагревать салон автомобиля (в теплое время), то воздух нагнетается в салон напрямую, минуя радиатор печки, через фильтр отопителя. Для этого есть специальная заслонка, которая переключается из салона автомобиля водителем.

Зная схему подключения резистора печки, можно легко заменить это сопротивление, в случае выхода его из строя. Сделать это можно самостоятельно, а не платить большие деньги в автосервисе.

Свойства в теории и практике

Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).

Разберем для начала понятие активного сопротивления. Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.

Что говорит теория

В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).

График зависимости тока от напряжения прямолинеен.

В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.

Что на самом деле

На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры.

Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.

Реактивное сопротивление отличается от активного тем, что оно по разному пропускает электрический ток на разных частотах.

Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.

Именно поэтому резисторы делаются из разных материалов. Они бывают керамическими, углеродными, проволочными и у них разные допуски и погрешности. SMD деталь обладает меньшей емкостью и индуктивностью, чем DIP.

Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.

У них сопротивление резко зависит от внешних условий, не так. как у обычных:

• Терморезистор. Повышает или понижает сопротивление из-за влияния температуры;
• Варистор. Изменяет свои свойства в зависимости от приложенного напряжения;
• Фоторезистор. Уменьшается сопротивление, если на него действует свет;
• Тензорезистор. При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.

Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.

Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.

Поэтому, некоторые детали и изменяют свое сопротивление, даже если они не предназначены для этого. Это уже свойства материала. И если резистор сделан из проволоки, то при нагреве она расширяется и ее проводимость ухудшается. Поэтому у деталей есть допуск, который измеряется в процентах.

И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.

Маркировка резисторов.

Обозначения резисторов на схемах различаются в зависимости от страны. В нашей стране можно понять, где обозначен резистор, по прямоугольнику с маркировкой в виде наклонных или вертикальных линий, знаков V или Х, с буквой «R» вверху прямоугольника. На зарубежных (американских) схемах резистор обозначается сплошной линией с несколькими изломами.

Ниже на рисунке видна маркировка резисторов:

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.

Переменный резистор.

Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.

Переменные резисторы, их также называют реостатами или потенциометрами, предназначены для постепенного регулирования силы тока и напряжения.

Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр – напряжение. На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

На схемах цифрами от 1 до 3 указывается расположение выходов резистора.

Регулировать мощность сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами. Выглядят они так:

Подстроечный резистор.

На радиосхемах подстроечные резисторыобозначаются следующим образом:

Чтобы переменный потенциометр использовать в качестве переменного реостата, нужно соединить два вывода между собой.

Термисторы, варисторы и фоторезисторы.

Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Это интересно, но термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Ни картинке ниже вы видите, как выглядят варисторы

Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения. На схемах варисторы обозначаются так:

В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода. Выглядят фоторезисторы так:

А на схемах изображаются так:

Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

Обозначения на схемах

На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.

В таблице примеры обозначений детали.

Основное обозначение
0,125 Вт
0,25 Вт
0,5 Вт
1 Вт
2 Вт
5 Вт
Переменный
Подстроечный

Как измерить сопротивление резистора

Любой резистор обладает сопротивлением. Кто не в курсе, что такое сопротивление и как оно измеряется, в срочном порядке читаем эту статью. Сопротивление измеряется в Омах. Но как же нам узнать сопротивление резистора? Есть прямой и косвенный методы.

Прямой метод он самый простой. Нам нужно взять мультиметр и просто замерять сопротивление резистора. Давайте рассмотрим, как все это выглядит. Я беру мультиметр, выставляю крутилку на измерение сопротивления и цепляюсь к выводам резистора.

Измерение сопротивления

Резистор я брал на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда существует некая погрешность.

Косвенный метод измерения заключается в том, что мы будем рассчитывать сопротивление резистора через закон Ома.

формула сопротивления через закон Ома

Поэтому, чтобы узнать сопротивление резистора, нам надо напряжение на концах резистора поделить на силу тока, которая течет через резистор. Все довольно просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она источает свет. Думаю, некоторые из вас в курсе, что сопротивление холодной вольфрамовой нити и раскаленной – это абсолютно разные сопротивления. Я ведь не смогу измерить мультиметром в режиме измерения сопротивления раскаленную вольфрамовую нить лампы накаливания, так ведь? Поэтому, нам как нельзя кстати подойдет эта формула.

Давайте же узнаем это на опыте. У меня есть лабораторный блок питания, который показывает сразу напряжение и силу тока, которая течет через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе и подключаю ее к клеммам блока питания.

Лампа накаливания потребление тока

Итак, получается, что на выводах лампы сейчас напряжение 12 Вольт, а ток, который течет в цепи, а следовательно и через лампу  0,71 Ампер.

Получаем, что сопротивление раскаленной нити лампы в данном случае составляет.

Последовательное и параллельное соединение резисторов

Все вышеописанные резисторы можно соединять параллельно или последовательно. При параллельном соединении выводы резисторов соединятся в общих точках.

В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками А и В (RAB) и есть то самое R общее:

При последовательном соединении номиналы резисторов просто тупо суммируются

В этом случае

Хорошее видео по теме

Типы включения и примеры использования

Основные типы включения это последовательные и параллельные соединения.

Последовательно сопротивление рассчитывается просто. Достаточно все сложить.

При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.

Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.

Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.

Рассмотрим пример усилителя на транзисторе.

Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения. Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.

В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.

Формулы расчета

Для двух резисторов:

Для более:

Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.

Его сопротивление рассчитывается по формуле:

Эквивалентное соединение

В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.

В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.

А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.

Если бы был только один R3, то мощность усилителя была намного меньше из-за того, что он забирает переменное напряжение на себя. А конденсатор пропускает без потерь, но не пропускает постоянное напряжение.

Фильтры и резисторы

С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.

Эта пара может разделять сигнал на постоянные и переменные составляющие.

В качестве примера рассмотрим ФНЧ и ФВЧ.

В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие.

В фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.

Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.

Источники

• https://onlineelektrik.ru/eoborudovanie/kondensatori/rezistor-chto-eto-takoe-i-dlya-chego-nuzhen.html
• https://principraboty.ru/princip-raboty-rezistora-chto-takoe-rezistor-i-kak-on-rabotaet/
• https://www.RusElectronic.com/resistors/
• https://tyt-sxemi. ru/vse-o-rezistorah/
• https://www.calc.ru/Chto-Takoye-Rezistor.html

Что такое резисторы? (с картинками)

`;

Брендан МакГиган

Дата последнего изменения: 13 сентября 2022 г.

Резисторы — это электрические устройства, которые управляют протеканием тока по цепи, создавая падение напряжения между двумя точками. Они являются необходимой частью большинства современной электроники. Они полагаются на то, что называется законом Ома, который утверждает, что сдвиг напряжения или разность потенциалов между двумя концами проводника удерживается пропорционально току, проходящему через проводник. В виде формулы закон Ома обычно записывается как V = IR, где V представляет собой напряжение, I — ток в амперах, а R — номинал резистора в омах.

Резисторы являются необходимой частью электроники.

Важно признать, что закон Ома предназначен для работы с тем, что можно было бы назвать идеальными резисторами, которые не могут существовать в реальном мире. Таким образом, закон Ома аппроксимирует то, что происходит в действительности, но почти во всех случаях приближение достаточно близко к истинному значению, чтобы его можно было рассматривать как точное. Причина, по которой резисторы в реальном мире не могут работать в точном соответствии с законом Ома, заключается в том, что в любой конкретной ситуации ряд переменных, включая внешнее тепло, внешние искажения и окружающий шум, мгновенно влияют на протекание тока через резистор.

Резисторы — это электрические устройства, управляющие протеканием тока по цепи.

Существует пять основных типов резисторов, каждый из которых изображен на схеме по-разному. Постоянные резисторы изображаются простым зигзагом, переменные — зигзагом с линией со стрелкой, проходящей через нее под диагональным углом, потенциометры — зигзагом, перпендикулярным линии со стрелкой, термисторы — зигзагом с линия, проходящая по диагонали и заканчивающаяся плоской линией, а фоторезисторы представлены двумя наклонными линиями со стрелками, указывающими на зигзаг. Фиксированные и переменные типы имеют самое широкое применение и используются в большинстве электронных устройств.

Электрическое сопротивление было открыто немецким физиком Георгом Омом в 19 веке и с тех пор измеряется в омах.

Постоянные резисторы — это просто базовые резисторы, номинал резистора которых нельзя изменить. Переменный резистор — это простой резистор, но его номинал можно регулировать с помощью регулятора. Потенциометр — это тип переменного резистора. Термисторы имеют переменное значение сопротивления, которое регулируется в зависимости от температуры; их можно использовать в электронных термостатах, а также во многих телевизорах. Фоторезисторы регулируют свое сопротивление в зависимости от количества света, попадающего на них, и полезны для переключателей, активируемых светом.

Переменный резистор может управлять потоками электроэнергии на определенном уровне, а также ниже этого уровня.

Значение резистора обычно указывается серией цветных полос на его поверхности. В большинстве случаев имеется четыре цветных полосы. Первые две полосы представляют базовое значение сопротивления в виде двузначного числа, третья полоса дает множитель, а четвертая полоса указывает допуск. Резисторы, значения которых требуют большей точности, имеют пять полос, причем первые три представляют сопротивление в виде трехзначного числа, а четвертая и пятая линии представляют множитель и допуск соответственно.

Поначалу чтение показаний резистора может показаться сложным, но на самом деле это довольно просто. Во-первых, нам нужно знать, что означают цвета. В качестве значений сопротивления они равны:

.

• Черный 0
• Коричневый 1
• Красный 2
• Оранжевый 3
• Желтый 4
• Зеленый 5
• Синий 6
• Фиолетовый 7
• Серый 8
• Белый 9

Остальные цвета, золотой и серебряный, не используются для значений сопротивления. В качестве множителей цвета представляют:

.

• Черный x1
• Коричневый x10
• Красный x100
• Оранжевый x1000
• Желтый x10 000
• Зеленый x100 000
• Синий x1 000 000
• Фиолетовый x10 000 000
• Золото x0,10
• Серебро x0,01

Наконец, допустимые значения:

• Коричневый 1%
• Красный 2%
• Зеленый 0,5%
• Синий 0,25%
• Фиолетовый 0,10%
• Серый 0,05%
• Золото 5%
• Серебро 10%

Отсутствие цвета соответствует 20%.

Итак, если полосы резистора оранжево-зелено-оранжево-золотые, то мы знаем, что его сопротивление равно 35000 Ом с допуском плюс-минус 5%. Точно так же, если он обозначен коричнево-красно-желто-коричнево-синим цветом, мы знаем, что сопротивление составляет 1240 Ом с допуском плюс-минус 0,25%. В наши дни все чаще и чаще эти устройства имеют числовые значения сопротивления и допуска в дополнение к цветовому коду или вместо него. Два приведенных выше примера будут записаны как 35k 5% и 1,24k 0,25% соответственно. В некоторых европейских версиях вместо десятичной точки используется «k», в результате чего второй пример отображается как 1k24 0,25%.

Резисторы доступны в различных размерах, формах и формах.

Вам также может понравиться

Рекомендуется

Классификация, типы, использование и подробная информация

Содержание

Резисторы могут быть определены как пассивные двухполюсные электрические компоненты, известные тем, что реализуют электрическое сопротивление как элемент цепи. Резисторы используются для уменьшения протекания тока в электронных схемах, регулировки уровней сигналов, разделения напряжений и согласования линий передачи.

Мощные резисторы известны тем, что рассеивают ватты электроэнергии в виде тепла, которое в дальнейшем может использоваться для управления двигателем, испытательных нагрузок в генераторах и системах распределения электроэнергии. Постоянные резисторы известны тем, что их сопротивление незначительно меняется со временем, рабочим напряжением и температурой.

Переменные резисторы — это резисторы, которые можно использовать для регулировки элементов схемы, таких как диммер лампы или регулятор громкости. Кроме того, их можно использовать для датчиков света, силы, тепла, химической активности или влажности.

Резисторы в основном являются общеизвестными элементами электронных схем и электрических сетей и повсеместно используются в электронном оборудовании. Практические резисторы представляют собой дискретные компоненты, которые могут состоять из различных соединений и форм.

Известно, что они реализованы в интегральных схемах. В резисторах сопротивление определяет электрическую функцию. Известно, что обычные коммерческие резисторы изготавливаются в наборе величин более 9 порядков. Известно, что номинальное значение сопротивления находится в пределах производственных допусков, указанных на компоненте.

Классификация резисторов

Известно, что резисторы широко используются в электронных схемах; в основном это постоянные резисторы и потенциометры. На основе различных процессов и материалов постоянные резисторы можно разделить на сопротивление с твердым сердечником, специальные резисторы, резисторы с обмоткой из металлической проволоки и пленочные резисторы. Давайте разбираться классификация резисторов подробно описана в следующих типах резисторов .

Типы резисторов

Существуют различные типы резисторов для конструктора электроники, которые доступны на выбор. Они представлены в различных размерах, начиная от больших мощных резисторов с проволочной обмоткой и заканчивая крошечными чип-резисторами для поверхностного монтажа.

Существуют различные типы резисторов, которые производятся в различных формах в зависимости от их конкретных характеристик и точности, которые подходят для различных областей их применения, таких как большой ток, высокое напряжение, высокая стабильность и т. д. Они используются для общих целей, когда их характеристики не создают проблем.

Известно, что резистор устанавливает электрическое сопротивление в электронной схеме. Это в основном пассивные компоненты с двумя выводами, которые бывают двух типов, а именно постоянные резисторы и переменные резисторы.

Обычно используемые типы резисторов включают углеродно-пленочный резистор, углеродный резистор, металлопленочный резистор, светочувствительный резистор, нелинейный резистор, термистор, резистор из углеродного состава, потенциометр из углеродной пленки, резистор с проволочной обмоткой и потенциометр с проволочной обмоткой. .

Постоянные резисторы

Резисторы, сопротивление которых не изменяется при изменении температуры или напряжения, могут называться постоянными резисторами. Эти резисторы доступны в различных размерах и формах. Любой резистор, обеспечивающий постоянное сопротивление в различных средах, считается идеальным постоянным резистором.

Переменные резисторы

Резистор, значение электрического сопротивления которого можно регулировать, называется переменным резистором. Его можно рассматривать как электромеханический преобразователь, который обычно работает как скользящий скользящий датчик по резистивному элементу. Потенциометр представляет собой переменный резистор, используемый в качестве делителя потенциала, используя 3 клеммы.

Металлопленочный резистор

Металлопленочный резистор или углеродный резистор изготавливается в результате нанесения тонкой пленки из проводящего материала, такого как металл или чистый углерод, на изолирующий сердечник.

Вы также можете прочитать:  Что такое усилитель и как он работает?

Требуемое значение сопротивления этих резисторов может быть легко получено путем нарезания винтовых канавок шага по длине или обрезки слоя по толщине. Металлические контактные колпачки установлены на обоих концах резистора. Крышки, как правило, соприкасаются со спиральными канавками или проводящей пленкой, а к концу крышек приваривается проволочный вывод.

Светозависимый резистор

LDR или светочувствительный резистор различаются по сопротивлению в зависимости от интенсивности падающего на него света. Он состоит из сульфида кадмия, который содержит несколько электронов, когда он не освещен.

Каждый раз, когда падает луч света, выбрасываются электроны, что приводит к увеличению его проводимости. Поэтому известно, что он предлагает низкое сопротивление каждый раз, когда падает свет, и обеспечивает высокое сопротивление в темноте.

Нелинейный резистор

Нелинейные резисторы или варисторы популярны из-за того, что их характеристическая кривая представляет собой нелинейный V-I. Его сопротивление неравномерно и не подчиняется закону Ома. Они состоят из материалов, состоящих из оксида цинка и карбидов кремния. Обычно они делятся на три типа: варистор дискового типа из карбида кремния, варистор стержневого типа из карбида кремния и варистор типа оксида цинка.

Термистор

Термистор относится к терморезистору. Значение сопротивления этих резисторов изменяется при изменении температуры. В основном термисторы известны тем, что имеют отрицательный температурный коэффициент, что означает, что их сопротивление падает с повышением температуры.

Термисторы изготовлены из полупроводниковых материалов и способны обеспечивать сопротивление в несколько мегаом. Они используются для обнаружения незначительных изменений температуры. При изменении температуры, сколь бы малой она ни была, происходит большое изменение значения сопротивления.

Резистор из углеродного состава

Резистор из углеродного волокна или резистор из углеродного состава является очень популярным и часто используемым резистором. Изготовленные из углеродистой глины, покрытые пластиковым корпусом, они недороги и очень просты в изготовлении. Вывод этого типа резистора состоит из луженой меди.

Некоторые из его основных преимуществ включают доступность, долговечность и низкую стоимость. Этот тип резистора существует в широком диапазоне номиналов от 1 Ом до 22 МОм. Эти резисторы имеют различные цветовые полосы на своем цилиндрическом корпусе, представляющие цветовые коды для значения сопротивления резисторов в дополнение к их диапазону допуска.

Потенциометр из углеродной пленки

Потенциометр из углеродной пленки представляет собой электронный компонент, представляющий собой переменный резистор. Он используется в качестве делителя напряжения, который известен тем, что обеспечивает переменное выходное напряжение. Этот потенциометр известен использованием углерода в качестве резистивного элемента.

Существуют различные его типы, такие как керамический тип и тип с проволочной обмоткой, которые основаны на использовании различных материалов в резистивном элементе.

Резистор с проволочной обмоткой

Проволока из константана или манганина намотана на цилиндр из изолированного материала в резисторе с проволочной обмоткой. Температурный коэффициент стойкости константана и манганина близок к нулю. Поэтому изменение температурного сопротивления этих резисторов незначительно.

В этих резисторах обмотанная проволока защищена изолирующим покрытием, например обожженной эмалью. Это покрытие, изготовленное из изолирующего термостойкого материала, противостоит воздействию, вызванному изменением температуры. Эти резисторы доступны в различных размерах и номиналах, что становится возможным при использовании различных диаметров и длин проводов.

Потенциометр с проволочной обмоткой

Похож на потенциометр с проволочной тягой, с той лишь разницей, что проволока сопротивления намотана на форму с контактом, выполненным с ползунком. Проволочный потенциометр намотан на кольцевой каркас с помощью провода сопротивления. Он в основном характеризуется небольшим диапазоном сопротивления и огромной мощностью.

Как работают резисторы

Пришло время прочитать о том, как работают резисторы , давайте приступим. Основная работа резистора, присутствующего в электронной или электрической цепи, заключается в «сопротивлении», поэтому его называют резистором. Он не только сопротивляется, но также регулирует или устанавливает поток тока или электронов через них, используя различные типы проводящего материала, из которого они состоят.

Они могут быть соединены в различные комбинации последовательно и параллельно для формирования резисторных сетей. Они также действуют как делители напряжения, сбросы напряжения или ограничители тока в цепи. Резисторы известны как пассивные устройства, поскольку они не имеют усиления или источника питания и в основном уменьшают или ослабляют сигнал тока или напряжения, проходящий через них.

Это уменьшение приводит к потере электрической энергии в виде тепла, поскольку резистор сопротивляется потоку электронов.

Использование резисторов

Резисторы в основном используются для управления протеканием тока. Электроны, присутствующие в резисторе, сталкиваются с ионами, что, как известно, замедляет поток электричества. Это дополнительно производит тепло и снижает ток. Если резистор известен своим высоким сопротивлением, это означает, что его ток меньше при доступном напряжении.

Некоторые из областей использования резисторов включают деление напряжения, светодиоды, транзисторы, нагрев, функции схемы, частоту и синхронизацию. Давайте прочитаем обо всем этом подробно.

Применение в дайвинге Напряжение:

Напряжение для дайвинга работает, когда компоненты должны работать при напряжении меньшем, чем то, которое подается во входном напряжении. Резисторы , соединенные последовательно, помогают снизить напряжение на каждом отдельном резисторе в равной пропорции. Это помогает приборам, которые используются для работы в таких условиях.

Использование для отопления:

При проведении тока выделяется тепло, поэтому резисторы используются в тостерах, электроплитах, обогревателях, микроволновых печах и других нагревательных приборах. Было замечено, что металлическая нить раскаляется добела в лампочке в результате высокой температуры. Эта высокая температура возникает из-за сопротивления, когда через него проходит электричество.

Применение в цепях Функции:

Существуют различные типы резисторов, которые выполняют работу в соответствии с диапазоном использования. Сопротивление можно установить с помощью функции, напоминающей ручку. На изменение сопротивления влияет протекание тока внутри цепи. Этот резистор используется для управления скоростью двигателя, громкостью усилителя и высотой музыкального тона.

Особая функция синхронизации и определенной частоты:

Резисторы используются в электронных сиренах, световых мигалках, мигающих огнях в самолетах и ​​высоких башнях, которые действуют как мера предотвращения столкновений. Они работают по принципу заполнения током до определенного времени, что приводит к легкому разряду.

Здесь резисторы известны тем, что определяют величину тока, который должен быть пропущен в соответствии с отведенным временем. Если происходит увеличение сопротивления, время разряда тока в цепи также увеличивается.

Применение в транзисторах и светодиодах

Если через транзистор или светодиод проходит слишком большой ток, это может быть опасно, поскольку считается, что они чувствительны к электрическому току. В схеме использование резисторов помогает транзисторам и светодиодам, а также различным полупроводникам функционировать в необходимом диапазоне токов, идеальном для них.

Цветовые коды резисторов

Провода и компоненты имеют цветовую маркировку, чтобы можно было легко идентифицировать значения и функции. В цветовых кодах резисторов используются цветные полосы, которые быстро определяют значение сопротивления резисторов. Мало того, процент допуска резисторов вместе с физическим размером резистора указывает на номинальную мощность.

Вообще говоря, допуск, значение сопротивления и номинальная мощность напечатаны на корпусе резистора буквами или цифрами. Это происходит, когда корпус резисторов достаточно велик, чтобы можно было легко прочитать отпечаток, например, в случае резисторов большой мощности. В случае небольшого резистора печать тоже мелкая и не может быть легко прочитана. Поэтому технические характеристики отображаются по-другому.

Вы также можете прочитать: Что такое интегральная схема: типы, использование и применение интегральной схемы?

Красный, синий, зеленый, коричневый и фиолетовый цвета могут использоваться в виде кодов допусков для пятидиапазонных резисторов. Эти резисторы используют полосу допуска по цвету. Любая пустая полоса или та, которая пуста на 20%, используется с 4-полосным кодом, состоящим из 3 цветных полос в дополнение к пустой полосе.

Желто-фиолетовый оранжево-золотой цветовой код 47 кОм с допуском +/- 5%. Цветовой код зелено-красного золота и серебра составляет 5,2 кОм с допуском +/- 10%. Код белого фиолетово-черного цвета — 9.7 кОм с допуском +/- 20%. Когда на резисторе видны три цветные полосы, это 4-полосный код с 20% пробелами.

Оранжевый черный коричневый фиолетовый цветовой код соответствует 3,3 кОм с допуском +/- 0,1%. Коричнево-зелено-серый серебристо-красный цветовой код составляет 1,58 кОм с допуском +/- 2%. Сине-коричневый зеленый серебристо-синий цветовой код составляет 6,15 кОм с допуском +/- 0,2%. Надеюсь, теперь у вас есть представление о том, что означают цветовые коды резисторов .

Преимущества резисторов

Резисторы маленькие, что облегчает переноску с одного места на другое. Они обычно дешевы и могут быть легко заменены. Они не зависят ни от одного из внешних источников напряжения, поэтому для работы резисторов не требуется никакой энергии или внешнего напряжения. Вот еще преимущества резисторов .

Резисторы из углерода имеют меньшие размеры по сравнению с резисторами с проволочной обмоткой. Он предлагает широкий диапазон сопротивления и считается самым дешевым. Они известны прекрасными радиочастотными характеристиками.

Недостатки резисторов

Давайте прочитаем некоторые недостатки резисторов. Резисторы известны своим высоким сопротивлением, которое противостоит большому объему электрического тока. Вот почему большое количество энергии теряется в виде тепла. Резисторы, состоящие из углерода, имеют высокие допуски без точности. Такие резисторы могут очень легко нагреваться и выходить из строя при пайке.

Что такое резистор?

Ранее мы узнали, что такое напряжение, как его можно получить и как оно работает в электронике. В этой статье мы узнаем о самом фундаментальном компоненте электроники — резисторе!

Что такое сопротивление?

Прежде чем мы сможем узнать о резисторах, нам сначала нужно понять, что такое сопротивление. Сопротивление — это способность материала сопротивляться электрическому потоку, и все материалы обладают измеримой величиной сопротивления. Некоторые материалы, такие как резина и стекло, обладают невероятно высоким сопротивлением и называются изоляторами. Такие материалы, как медь и золото, имеют очень низкое сопротивление и называются проводниками. Однако некоторые материалы имеют сопротивление между проводниками и изоляторами и называются полупроводниками. Сантехника может быть очень удобной аналогией сопротивления с большими трубами, имеющими низкое сопротивление, в то время как маленькие трубы имеют большое сопротивление.

Характеристики сопротивления

Сопротивление измеряется в омах, имеет символ Ω и названо в честь Джорджа Саймона Ома, открывшего закон Ома. Закон Ома гласит, что сила тока в проводнике обратно пропорциональна сопротивлению проводника при фиксированной разности потенциалов. Короче говоря, если сопротивление падает, ток увеличивается, а если сопротивление увеличивается, то ток падает. Сопротивление 1 Ом определяется как сопротивление, необходимое для получения тока силой 1 А при разности потенциалов 1 В.

Сопротивление против удельного сопротивления

Важно понимать разницу между сопротивлением и удельным сопротивлением, поскольку, несмотря на то, что они связаны, они относятся к двум разным вещам. Сопротивление — это общее измеренное сопротивление материала, тогда как удельное сопротивление материала — это его сопротивление на единицу длины и площади поперечного сечения. Это означает, что провод из меди может иметь очень низкое удельное сопротивление, но может иметь высокое сопротивление, если сделать его очень длинным и очень узким. Это также означает, что резину теоретически можно сделать очень широкой и очень короткой, и она будет иметь низкое сопротивление. Для удельного сопротивления используется символ ρ (rho) в единицах Ω/м.

Что такое резистор

Теперь, когда мы узнали о сопротивлении и удельном сопротивлении, пришло время узнать о резисторах! Резисторы — это компоненты электроники, которые добавляют сопротивление цепи и, возможно, являются наиболее фундаментальным компонентом. В то время как все компоненты (включая провода) в цепи имеют сопротивление, резисторы устанавливаются для преднамеренного добавления сопротивления, но также могут использоваться для регулировки выходных сигналов усилителя, установки битов конфигурации и управления выходным напряжением регулятора. В электронных схемах резисторы могут иметь один из двух символов в зависимости от того, следуете ли вы американскому стандарту или международному стандарту. В американских схемах используются волнистые линии, появившиеся в те времена, когда резисторы изготавливались из тонких проволок, намотанных на тело. Международные схемы используют прямоугольную рамку и являются наиболее часто используемым символом. Какой из них вы используете, зависит от вас, но лучше придерживаться международного стандарта, поскольку он используется во многих странах.

Существует два основных типа резисторов; фиксированные и переменные. Постоянные резисторы — это те, сопротивление которых не изменяется, в то время как переменные резисторы могут регулировать свое сопротивление. Два символа, показанные выше, предназначены только для постоянных резисторов, в то время как все переменные резисторы имеют разные символы в зависимости от их типа.

Типы резисторов: проходные, поверхностные и подстроечные резисторы, потенциометры, LDR и

Существует несколько различных типов резисторов. Существуют сквозные резисторы, резисторы для поверхностного монтажа (SMD), подстроечные резисторы, потенциометры, светозависимые резисторы (LDR) и термисторы. Каждый выполняет в целом одну и ту же задачу по сопротивлению, но по-разному. Узнайте все о различных типах резисторов!

Различные типы резисторов:

• Сквозное отверстие
• Подстроечные резисторы
• Устройство для поверхностного монтажа или SMD
• Светозависимые резисторы (LDR)
• Термисторы
• Потенциометры

Что такое сквозные резисторы?

Резисторы со сквозным отверстием

— это резисторы, ножки которых проходят через отверстия в печатной плате, а затем припаиваются. Эти резисторы бывают самых разных типов в зависимости от их применения, наиболее распространенными являются углеродно-пленочные, а металлопленочные используются в приложениях, требующих точности. В углеродно-пленочных и металлопленочных резисторах используются цветные полосы для обозначения их сопротивления, причем четырехполосные резисторы являются наиболее распространенными. Резисторы со сквозным отверстием также имеют различную номинальную мощность, при этом 1/4 Вт является наиболее популярным среди производителей, но доступны и более мощные резисторы. Резисторы очень большой мощности часто изготавливаются из керамических материалов и имеют монтажные отверстия, но не часто встречаются в электронике.

Что такое резисторы для поверхностного монтажа?

Резисторы

SMD размещаются в корпусах устройств для поверхностного монтажа (SMD) и чаще всего встречаются в современных коммерческих продуктах. Хотя производители могут использовать компоненты SMD, их часто сложнее использовать из-за их очень маленького размера. Однако эти резисторы значительно дешевле, а также их проще использовать в автоматизированных процессах (например, в машинах для захвата и размещения), отсюда и их популярность в коммерческой сфере. Как и сквозные резисторы, резисторы SMD бывают самых разных форм и размеров в зависимости от их рассеиваемой мощности и области применения. Большинство этих резисторов используют напечатанные на корпусе цифры для обозначения их сопротивления, но более современные резисторы SMD теперь настолько малы, что на них даже нельзя напечатать числа.

Что такое подстроечные резисторы?

Подстроечные резисторы — это переменные резисторы, которые позволяют разработчику выполнять точную настройку схемы. Эти типы резисторов могут быть в корпусе со сквозным отверстием или в корпусе SMD, и обычно на них напечатано их общее значение сопротивления. Триммерам обычно требуется несколько полных оборотов на входе, чтобы внести небольшие изменения в их сопротивление, и это полезно в приложениях, требующих тщательного контроля сопротивления цепи, например, в усилителях.

Что такое потенциометры?

Потенциометры представляют собой переменные резисторы с тремя контактами, которые позволяют регулировать либо сопротивление (используя две ножки), либо регулируемое напряжение (используя все три ножки). В отличие от подстроечных резисторов, потенциометры часто используются для основных элементов управления, где требуется не точность, а управление. Потенциометры, как правило, не допускают более полного оборота, например, регуляторы громкости. У них есть два предела, минимум и максимум, и регулировка между этими двумя точками регулирует громкость. Хотя потенциометры SMD существуют, их часто можно найти в корпусах со сквозными отверстиями, поскольку при их использовании требуется механическая стабильность.

Что такое LDR или светочувствительные резисторы?

Светозависимые резисторы

или LDR — это резисторы, сопротивление которых зависит от падающего на них света. Эти резисторы доступны как для поверхностного монтажа, так и для сквозных отверстий, причем сквозные резисторы встречаются чаще. Однако эти устройства изготавливаются с использованием сульфида кадмия, который является токсичным веществом и запрещен RoHS, поэтому эти устройства быстро исчезают. Если требуется светочувствительная схема, то лучше использовать фотодиод.

Что такое термисторы?

Термисторы представляют собой переменные резисторы, сопротивление которых зависит от их температуры, и доступны как в исполнении для сквозного монтажа, так и в исполнении для поверхностного монтажа. Из этих категорий существуют еще две, которые указывают, как сопротивление термистора изменяется с температурой; Положительный температурный коэффициент (PTC) или отрицательный температурный коэффициент (NTC). Термисторы PTC — это те, сопротивление которых увеличивается с температурой, в то время как сопротивление термистора NTC снижается при повышении температуры.

Блоки резисторов

При использовании резисторов в цепях важно знать два уравнения, которые определяют общее сопротивление цепи в зависимости от их конфигурации. Короче говоря, резисторы, соединенные последовательно, складываются, а резисторы, соединенные параллельно, вычитаются (но очень сложным образом).

Для резисторов серии

Для резисторов, включенных параллельно

   1/RTotal =1/R1 +1/R2 +⋯1/Rn

Цветовые коды резисторов

Большинство стандартных резисторов имеют цветовую маркировку, помогающую рассчитать сопротивление резистора. Как правило, на резисторе указаны значение сопротивления, номинальная мощность и допуск. Для меньших резисторов это указывается цветными полосами. Таким образом, цветовая маркировка резисторов указывает общее значение сопротивления конкретного резистора. Существуют трех-, четырех-, пяти- и шестиполосные резисторы. В случае трехполосного резистора первые две полосы показывают значение сопротивления, а третья полоса является множителем. В случае четырехдиапазонного резистора первые две полосы дают значения сопротивления, за которыми следует множитель, затем промежуток между третьей и четвертой полосами указывает направление считывания, а четвертая полоса показывает допуск. Пятиполосный резистор дает сопротивление с первыми тремя полосами, множитель с четвертой и допуск с пятой. Резистор с шестью полосами указывает сопротивление с помощью первых трех полос, множитель с четвертой, допуск с ее пятой и частоту отказов для шестой.

Обычное практическое использование резисторов

Так как резисторы используются в реальном мире? Это довольно распространенные компоненты. Часто вы обнаружите, что резисторы используются для регулировки усиления, выделения тепла, деления напряжения и контроля колебаний напряжения в сочетании с конденсатором, поглощением мощности в радиочастотных передатчиках и других приложениях.

Реальное использование резисторов:

• Светодиоды — резисторы, включенные последовательно, ограничивают ток и снижают напряжение
• Усиление управления в амперах
• Контроль колебаний напряжения рядом с конденсатором (например, светофором)

Что такое резистор и что такое сопротивление — Заключительные мысли

Резисторы имеют решающее значение в современной электронике, поскольку они могут ограничивать ток, контролировать напряжение и обеспечивать конфигурацию цепей.
