АУДИО ПЛЕЕР СВОИМИ РУКАМИ

В настоящее время, когда в магазинах изобилие всевозможных гаджетов; планшетов, смартфонов, mp3 плейеров, может возникнуть вопрос для чего собирать цифровое устройство дома, своими руками? Дело это непростое, да и удовольствие не из дешевых. Но зачем в советское время собирали детекторные приемники, приемники на одном или нескольких транзисторах. Ведь и тогда в магазинах были в продаже так называемые “транзисторы”, маленькие переносные радиоприемники с хорошим дизайном, да и по своим параметрам часто превосходящие самодельные. Дело в том, что радиолюбители по натуре люди творческие, и никогда не пойдут в магазин покупать что либо, если такое же устройство или аналог, можно собрать своими руками. Так произошло недавно и со мной. Несмотря на то, что есть и mp3 плейер и плейер на телефоне, решил собрать аудиоплейер своими руками. Просматривая недавно радиолюбительские сайты, на одном интернет ресурсе нашел схему интересного и относительно простого аудио плейера Wav файлов. Если кто-то не в курсе, что это за формат, Wav, поясню, это формат аудиофайлов, используется часто в работе музыкантами. Почему именно Wav, а не более популярный в широких кругах mp3? Аудио плеер Wav файлов собрать значительно легче, чем mp3 файлов.

В моем устройстве применен распространенный и недорогой микроконтроллер AVR attiny2313v. Ниже вы можете видеть его схему, взятую с интернет ресурса, по которой сделал данный плеер с небольшими изменениями:

Схема плеера

Файлы Wav формата хранятся на micro SD флешке, подключенной в устройстве через SD адаптер. При желании если позволяет опыт, можно переразвести печатную плату и подключать micro SD флешку через собственный разъем. Аналогичный разъем стоит в сотовых телефонах. При этом нужно помнить, что номера контактов SD флешки не соответствуют номерам контактов micro SD флешки. Список контактов обоих флешек с нумерацией приведен на следующем рисунке:

В устройстве, которое планируется как переносной аудио плеер с питанием от аккумуляторов, будут применены 2 последовательно соединенных б\у аккумулятора от сотовых телефонов на 3. 7 вольта каждый. Привожу рисунок разведенной мною печатной платы из программы sprint layout:

Распечатанный рисунок на печатную плату был переведен ЛУТом. Перевелось в принципе нормально, за исключением трех контактов стабилизатора, с левого края платы.

Вместе эти два аккумулятора, которые выбрал, дают 7,4 вольта. Так как для питания карты памяти необходимо питание 3.3 вольта, решено было питать все устройство, в том числе и микроконтроллер от стабилизатора 3.3 вольта в корпусе ТО-220. Тут использовал AZ1085-3.3. Стабилизатор без радиатора должен легко выдавать стандартный 1 ампер, что для моих целей более чем достаточно. Так выглядит стандартный корпус стабилизатора в ТО-220.

Если применить для питания карты памяти отдельный стабилизатор на 3.3 вольта, думаю даже в корпусе ТО – 92 будет достаточно. Тогда микроконтроллер можно будет питать от стандартных 5 вольт. Также на печатной плате были установлено гнездо Джек-3.5 стерео, в котором запараллелил оба канала, чтобы звук был хоть и моно, но в обоих наушниках. Так выглядела плата после травления:

Контакты стабилизатора перенеслись при ЛУТе не полностью, и были подрисованы перманентныим маркером. Травить предпочитаю лимонной кислотой и перекисью водорода:

Питание планируется помимо аккумуляторного, стационарное, через гнездо, от нестабилизированного адаптера питания, с которого подается 11 вольт. В обвязке стабилизатора, в отличие от стандартных конденсаторов на 0.33 и 0.1 микрофарад, которые ставятся в схеме на 7805, должны были быть применены танталовые конденсаторы на 10 микрофарад по входу и на 22 микрофарада по выходу. Поискав в своих закромах, нашел 3 нужных конденсатора на 10 микрофарад, по выходу поставил 2 параллельно. Управляется устройство тремя кнопками, 2 из них без фиксации, это Выбор директории Dir1\Dir2 и Play\Select, и  1 с фиксацией, Repeat, то есть повтор. Когда она нажата, трек повторяется бесконечно. Залуженная плата и просверлены отверстия:

В этом варианте устройства выбор трека кнопками, подключенными к контактам микроконтроллера 6,7,8,9 не осуществлен. Также не используется UART, контакты МК 2,3 и включение эффектов Монстер и Хелиум, контакты 12,15. SD адаптер временно прикрепил к плате на скотч, впоследствии закреплю на термоклей. Вот собранное устройство:

При воспроизведении мигает зеленый светодиод, при включении горит также зеленый. При ожидании подключения флеш карты, постоянно мигает желтый светодиод. При переключении с последнего трека на первый, также 1 раз мигает желтый светодиод.

При использовании устройства совместно с активной акустикой, переменный резистор регулирующий громкость не нужен, но при использовании с наушниками, без него пользоваться становится неудобно. Поэтому был установлен переменный резистор на 4.7 килоОма. При подключении динамика напрямую на выход микроконтроллера через конденсатор на 100 микрофарад громкость очень тихая, еле слышно. При использовании с наушниками, громкость достаточная.

Для пакетной конвертации файлов хорошо подходит Weeny Free Audio converter. Формат файлов должен быть WAV, 8 бит, 32000 герц, Моно. Файлы должны быть размещены в двух папках созданных в корневом каталоге флешки. Папки должны называться (1) и (2), без скобок. Начинаться файлы должны с букв английского алфавита, первый файл, a_любой текст, второй, b_любой текст, третий, c_любой текст, d… и так далее. Например, как на следующем рисунке:

Поддерживаются любые Micro SD карты объемом до 2 гигабайт. Карты памяти SDHC или SDXC не поддерживаются. Рисунок как выставлять фьюзы для программы uniprof приведен ниже:

Видео работы плеера

Кроме основной функции, такое устройство можно задействовать как электронный звонок со сменными мелодиями. Печатная плата для программы sprint layout с прошивкой для attiny2313 выложены в архиве. Автор проекта – AKV.

Схемы mp3 плеер своими руками

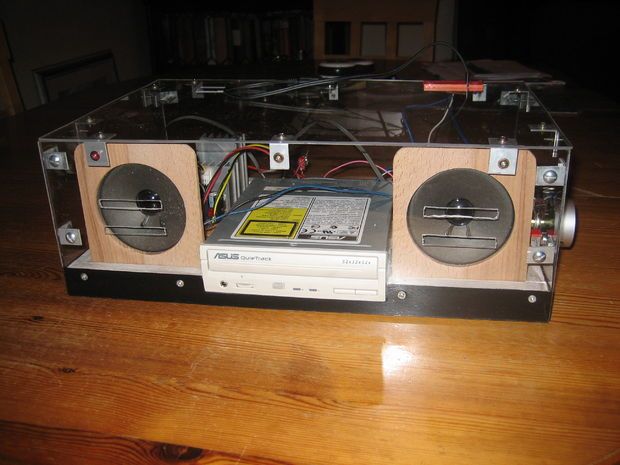

У меня, как и у всех людей, более или менее плотно общающихся с железом, со временем образовался небольшой по моему мнению склад морально устаревших, но все еще исправных комплектующих. Использовать по прямому назначению — сложно, выкинуть — рука не поднимается, а за бесценок сдавать на рынке верой и правдой служившее железо — жалко. Вот тут-то и вспомнилась старая мечта…. Несложно понять, что, по сути, мы собираем обыкновенный компьютер, просто он специализируется на выполнении достаточно узких и часто жестко регламентированных задач.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
  • Самодельный портативный mp3 плеер USB/microSD своими руками
  • Портативный MP3 плеер своими руками
  • Вы точно человек?
  • MP3-плеер своими руками — Технологии MP3 Плеер Своими
  • схемы mp3 плеер своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ВОССТАНОВЛЕНИЕ MP3/FM ПЛЕЕРА ORIENT MC-011F

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками


Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Как собрать простой плеер из Arduino и SD-ридера. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Итоговая оценка: 8.

Подходит к самоделке. Цена: Плата Arduino Nano AliExpress. Похожие самоделки. Делаем машинку на радиоуправлении на Arduino Uno. MP3 плеер из аудиокассеты.

Учимся управлять серводвигателями через джойстики при помощи Arduino. Изучаем Arduino: инструменты и методы технического волшебства Популярные самоделки. Многофункциональное гибочное приспособление с четырьмя радиусами из тормозного диска. Миниатюрная и простая катушка Тесла своими руками. Большой, отдельно стоящий погреб. Добавить комментарий.

Привет, Гость! Зарегистрируйтесь Или войдите на сайт, если уже зарегистрированы Войти Добавьте самоделку Добавьте тему. Онлайн чат Открыть чат. Хочу, но не знаю как. Последние комментарии Все комментарии. Самые комментируемые. Делаем из бензинового авто — электромобиль. Фильтр сетевой наводки 50 Гц. Новые самоделки на почту.


Самодельный портативный mp3 плеер USB/microSD своими руками

Любимая музыка может поднять настроение, сделать пасмурный день не таким мрачным, развеять тяжелые мысли. Наверное, поэтому мы так часто видим на улице, в метро или в автобусе, в очереди в магазине людей в наушниках. Можно с уверенностью сказать, глядя на них, что они редко расстаются со своим увлечением, где бы они ни были. Предосторожение врачей о возможной глухоте тоже мало кого пугают.

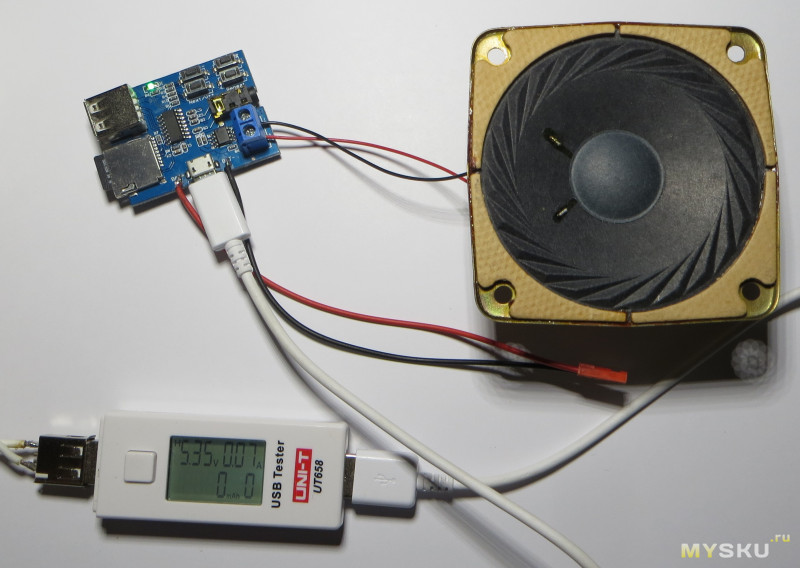

Данный mp3 плеер, не совсем обычной конструкции, был сделан из Портативный плеер с micro usb и micro SD своими руками.

Портативный MP3 плеер своими руками

С помощью этой миниатюрной платы Вы можете сделать звуковое сопровождение для ваших проектов, озвучивать какая температура, оповестить о завершениb какого-либо процесса или просто проигрывать музыку. Так же данный модуль можно использовать и без ардуино, как самостоятельный мp3 плеер, но я этого не пробовал. Ардуино в моем случае Nano , mp3 модуль, microSD карточка, два резистора по 1кОм, соединительные провода, динамик я использовал от сломанных наушников , макетная плата не обязательно, но с ней гораздо удобнее. Создать на ней папку с именем «mp3″ и разместить там ваши mp3 файлы, переименовав их в » На данной схеме картинка из магазина на али подключение RX и TX происходит без резисторов, на схеме найденной в инете они соединяются через резисторы в 1кОм. Так же от этого продавца я получил ИК датчик препятствия. Поэтому собрал данный «проект» для проверки и mp3 модуля и датчика :.

Вы точно человек?

Картонная коробка от бытовой техники; 2. Медные проводки от старой электроники; 3. Клавиатура от старого сотового телефона; 5. Аккумуляторная батарея от старого сотового телефона; 6.

Многие там отовариваются радиодеталями. В том числе и я.

MP3-плеер своими руками — Технологии MP3 Плеер Своими

При том, что стоимость цифровой техники падает с каждым днём, не иссякают ряды энтузиастов, конструирующих гаджеты самостоятельно. Причём не только многочисленные примочки к «айПоду», но и самостоятельные устройства — например, mp3-плееры на флэш-памяти. Бельгийский конструктор Мишель Бавен самостоятельно изготовил портативный mp3-плеер. Эти карты были выбраны как имеющие минимум выходов, а также благодаря низкой цене. Частота дискретизации — 44,1 кГц. Поддерживаются MP3-тэги ID3 v2.

схемы mp3 плеер своими руками

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Мешаю дешевую табачную жидкость. Xiaomi MI9 SE. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня.

Как же все-таки быстро радость от покупки дешманского МП3-плеера сменяется разочарованием! Надо разобрать адаптер, не повредив схему. Весь процесс ремонта мультиварки своими руками показан в этой статье.

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Схема дверного mp3 звонка. Хочу собрать дверьной звонок который воспроизводил бы mp3 мелодии где найти такую схему или дайте совет как пределать простенький mp3 плеер в дверьной звонок.

Аудиосистемы — самый интересный, самый дорогой и самый верный способ познакомиться с электроникой, и заболеть ею. Воспроизводя, записывая и усиляя звук своими руками вы познакомитесь практически лично с электронами, бегущими по проводке вашей аудиосистемы. Что и приводит нас к практически идеальной отправной точке по моему мнению для изучения самых азов аудиоэлектроники — усилению звука. Если у вас есть старый динамик и источник аудиозаписей MP3 плеер или телефон , вы легко соберете дешевый усилитель звука.

Что нового?

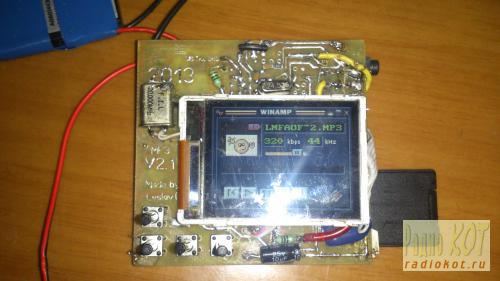

Сегодня представлю вам способ изготовления самодельного мп3 плеера. Согласен, схема не из простых, еще и прошивка, но возможно найдутся люди, которые все же соберут его. Выкладываю в архиве программное обеспечение MP3 плеера , его можно доработать добавив или лишив плеера нескольких функций, например вы можете доработать плеер управлением по последовательному интерфейсу, можете использовать в различных проектах робототехники, но в основном наш MP3 плеер предназначен для прослушивание музыки. Данный MP-3 плеер поддерживает достаточно много функций, например случайное воспроизведение дорожек, навигация по дорожкам вперед, назад, пауза , регулирование громкости звука воспроизведения. Также тут присутствует поддержка файловой системы FAT32, фрагментированных файлов.

Хорошее решение для дачи и с минимальными затратами. Почему картон? С ним проще работать и его много остается после покупок бытовой техники, и в данной самоделке картон хорошо подходит для изготовления корпуса.

Длительность работы плеера от аккумулятора ёмкостью mAh составляет примерно часа на средней громкости при воспроизведении с USB носителей.


САМОДЕЛЬНЫЙ MP3 ПЛЕЕР

 Самодельные приборы

   Сегодня представлю вам способ изготовления самодельного мп3 плеера. Согласен, схема не из простых, еще и прошивка, но возможно найдутся люди, которые все же соберут его. Выкладываю в архиве программное обеспечение MP3 плеера, его можно доработать добавив или лишив плеера нескольких функций, например вы можете доработать плеер управлением по последовательному интерфейсу, можете использовать в различных проектах робототехники, но в основном наш MP3 плеер предназначен для прослушивание музыки.

Карта памяти – SD/MMC, размер памяти ограничен теоретическим лимитом спецификациями MMC-формата, могут использоваться и другие карты с переходниками.

   Данный MP-3 плеер поддерживает достаточно много функций, например случайное воспроизведение дорожек, навигация по дорожкам (вперед, назад, пауза), регулирование громкости звука воспроизведения. Также тут присутствует поддержка файловой системы FAT32, фрагментированных файлов. Качество звука и воспроизведения музыкальных файлов находится на очень высоком уровне. MP3-файлы с битрейтом 256 кБит/с воспроизводятся без каких-либо проблем, файлы с переменным битрейтом также воспроизводятся без проблем, максимально до 320 кБит/с.

   WAV файлы также поддерживаются, но качество не на высоком уровне, для улучшение качество этого формата нужно поставить кварцевый резонатор с более высокой частотой. Для записи файлов на карту памяти вам нужен кард-ридер. Карта памяти должна быть в формате FAT32, а не в FAT16. Файлы на карте памяти должны быть в формате mp3. Нужно вставить карту памяти в MP3 плеер и включить питание, воспроизведение файлов начнется с первой дорожки.

   Файлы воспроизводятся в записанном на карте порядке, но у плеера есть также функция случайного выбора дорожек. Чтобы включить случайное воспроизведение, нужно удержать кнопку <следующий трек> во время включения плеера. Когда все дорожки будут проиграны, воспроизведение останавливается и плеер уходит в ждущий режим.

   В качестве компилятора использован PCM midrange compiler от CCS. Данный самодельный МП3 плеер обойдется вам не дорого, но собрать достаточно сложно из-за используемых в нем смд компонентов и цифровых технологий, если у вас нет опыта, лучше не связывайтесь с такими проектами! Возможно также дополнение устройства юсб портом, для возможности использования флешек.

   Плеер можно дополнить маломощным усилителем низкой частот, для увеличения громкости звука, удобно использовать стереофоническую микросхему TDA2822, восьмивыводная микросхема обеспечивает мощность до 1 ватта на канал, питание от 2-х вольт.


Поделитесь полезными схемами


ВЫПРЯМИТЕЛЬ НАПРЯЖЕНИЯ

     Выпрямители — это устройства, преобразующие переменный ток в ток одного направления. Раньше это преобразование осуществлялось с помощью электрических машин — мотор-генераторов, но они требуют постоянного обслуживания, занимают много места и имеют низкий к. п. д. Поэтому в настоящее время для преобразования переменного тока в ток одного направления применяют более экономичные и удобные в эксплуатации ионные, электровакуумные и полупроводниковые приборы.

ШТЕКЕРНЫЕ НАКОНЕЧНИКИ
   Обзор полезного приспособления для проведения электромонтажных и ремонтных работ — штекерные наконечники для кабелей.
ЗУ ДЛЯ АВТО

   В отличие от другого зарядного устройства, данное усовершенствованное зарядное устройство обеспечивает автоматическое поддержание аккумуляторной батареи в рабочем состоянии не давая ей разряжаться ниже установленного уровня.

Описанный цикл работы устройства позволяет использовать eгo для автоматической тренировки аккумуляторных батарей циклами «заряд — разряд» при подключении к нему параллельно аккумуляторной батарее разрядного резистора.

МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ДЛЯ АВТОУСИЛИТЕЛЯ

    Для получения большой выходной мощности 12-ти вольт от автомобильного аккумулятора явно мало, поэтому нужен преобразователь напряжения. Он позволит получить двуполярное питание +-60В с мощностью порядка 400Вт.

РЕМОНТ АККУМУЛЯТОРОВ ТЕЛЕФОНА

   Ремонт аккумулятора для мобильного телефона — методика и результаты. Владельцам мобильныx телефонов знакома ситуация, когда в мобильном телефоне не качественный аккумулятор, который мало держит заряд. Если вы владелец такого мобильного устройства, то очень советую прочитать данную статью о реставрации аккумуляторов мобильного телефона, ничего трудного здесь нет.


 —>

Как ленточные конвейеры облегчают работу шахты?

Ленточные конвейеры — это профессиональные рабочие устройства, которые используются во многих отраслях промышленности и хозяйства.

Как самостоятельно сделать угольную маску?

В период, когда пандемия коронавируса бушует по всему миру, каждый хочет защититься от опасных вирусов.

Особенности зимней стройки

Строительство обычно проводится в теплое время года. Однако кто сказал, что строить зимой нельзя?

Что собой представляет сварочный инвертор

Сегодня сварку активно используют не только для строительных и монтажных процедур, но и при выполнении различных бытовых работ.

Игровые автоматы Плей Фортуна

Для любителей азартных игр на просторах интернета представлены много игровых площадок, удовлетворяющих требования своих игроков.

Что делать если зависает компьютер

Постепенное снижение работоспособности и производительности компьютера — одна из наиболее частотных проблем, с которой сталкиваются пользователи любого ПК.

Gaminator Slot — игровые автоматы бесплатно

Несмотря на большой ассортимент игровых автоматов, наибольшей популярностью пользуются Гаминаторы.

Для тех, кто любит и знает мир спорта — полная версия Вулкан ставка на спорт

Отличные знания спортивных игр и событий могут значительно улучшить финансовое положение. Для этого существуют букмекерские конторы, где можно воспользоваться опытом прогнозирования в спорте и заработать.

Игровые автоматы на деньги в 2020 году

Очень много игроков уже давно просиживают вечера в казино-онлайн.

Играть в онлайн автоматы без регистрации

Еще с незапамятных времен некоторые люди предпочитали проводить время за игрой…

DIY ретро-аудиоплеер | Hackaday.

io

Вдохновленный магнитофонами 1980-х годов, этот аудиоплеер был разработан с учетом простоты использования и доступности. Несмотря на свой ностальгический вид, он оснащен современным оборудованием. Работающий на ESP32, он воспроизводит музыку и аудиокниги с карты micro SD либо через встроенный динамик, либо через разъем для наушников. Экран IPS с диагональю 2,8 дюйма и механические кнопки составляют упрощенный пользовательский интерфейс. Программное обеспечение построено на основе библиотеки ESP32-audioI2S пользователем GitHub Schreibfaul1.

Некоторые из ключевых особенностей:
· 2,8-дюймовый IPS-дисплей с разрешением 320×240 пикселей
· Полностью напечатанный на 3D-принтере корпус
· Встроенный монофонический динамик и аудиоразъем 3,5 мм
· Простой в использовании интерфейс с механическими клавишами
· 8 часов воспроизведения с 4 батарейками АА (20 часов без подсветки)
· Автоматически сохранять и восстанавливать позиции в аудиокнигах

Компоновка печатной платы, исходный код и STL на Github: https://github. com/CoretechR/Retro-Audio

Подробнее

Недавно я искал простой способ воспроизведения аудиокниг для члена семьи, который не привык к сенсорным экранам. Как оказалось, не так много доступных вариантов, которые достаточно просты в использовании. Поскольку я никогда не работал с аудиоплеерами или колонками, этот проект показался мне полезным и простым.

Простота использования не означает, что устройство должно выглядеть некрасиво. Я пытался создать что-то похожее на готовый продукт, вдохновленный 19 веком.Электроника 80-х и подростковая инженерия.

  • 1 × WaveShare 2,8-дюймовый IPS-дисплей с разрешением 320×240 пикселей www.waveshare.com/2.8inch-resistive-touch-lcd.htm
  • 1 × Пользовательская печатная плата https://github. com/CoretechR/Retro-Audio/tree/main/EAGLE%20Files
  • 4 × Батарейки АА
  • 1 × Детали, напечатанные на 3D-принтере https://github.com/CoretechR/Retro-Audio/tree/main/CAD%20Files
  • 1 × Зажим батареи Keystone https://www.mouser.de/ProductDetail/534-2478

Посмотреть все 9 компонентов

  • Программного обеспечения

    Макс.К • 20.06.2022 в 19:24 • 0 комментариев

    Декодировать mp3 файлы непросто, но, к счастью, эта задача уже решалась ранее. Я нашел библиотеку ESP32-audioI2S идеальной отправной точкой для этого проекта. Он включает в себя все необходимые функции для воспроизведения аудиофайлов с SD-карты, в том числе способы быстрой перемотки вперед и чтения тегов id3. Создатель библиотеки, Schreibfaul1, даже добавил поддержку очень длинных аудиокниг после того, как у меня возникли проблемы с ними.

    Пока звуковая библиотека передает данные усилителю, на экране отображается пользовательский интерфейс. Это делается с помощью второй библиотеки TFT_eSPI. Это позволяет легко рисовать ленточную анимацию с приличной эффективностью. Возможно, было бы даже лучше «пререндерить» анимацию и просто загружать отдельные кадры из флэш-памяти, но я еще не пробовал.

    Для аудиокниг важно помнить позицию в файле. Это означает, что положение должно быть сохранено даже при отключении питания. Есть несколько способов решить эту проблему. Наличие SRAM с батарейным питанием является хорошим решением, поскольку в отличие от EEPROM или флэш-памяти, RAM имеет неограниченные циклы записи. Но в конце концов эта дополнительная батарея умрет, и ее нужно будет заменить. Вместо этого я решил использовать доступную SD-карту и просто ограничить количество износа. Для обычного использования достаточно сохранения позиции воспроизведения только один раз в минуту. Данные записываются в текстовый файл на карте, причем каждая позиция представляет собой новую строку в файле. Поскольку все строки содержат одинаковое количество символов, восстановление позиции означает просто переход в конец файла и чтение последней строки. Это делает код для сохранения и восстановления коротким и простым, а также избавляет карту от слишком большого количества циклов записи. Тот же метод используется для сохранения настроек громкости для внутреннего и внешнего динамика. Теперь аудиокнигу можно легко остановить и возобновить, просто выключив устройство.

  • Аппаратный дизайн

    Макс. К • 20.06.2022 в 19:14 • 0 комментариев

    С самого начала я знал, что хочу использовать ретро-дизайн. У меня было несколько деталей, которые я хотел включить:

    Интерфейс должен быть максимально упрощен, с классическими кнопками, которые есть на любом магнитофоне. Этим магнитофонам обычно нужны большие ключи для приведения в действие лентопротяжного механизма. Клавиши обычной механической клавиатуры имеют одинаковый размер и ход, поэтому они идеально подошли для проекта.

    Кассетные магнитофоны также имеют хороший способ показать вращающиеся барабаны ленты через окно. Вместо физической ленты будет использоваться экран для демонстрации анимации катушек. Четкий ЖК-дисплей с памятью идеально подходил бы для этого, но без защитной крышки он был бы слишком хрупким для такого портативного устройства. Поэтому я вместо этого выбрал обычный цветной ЖК-дисплей.

    Обычно перезаряжаемые литий-ионные аккумуляторы — лучший вариант для чего-то подобного. Но с ретро-тональностью проекта обычные батарейки АА показались более подходящими.

    При выборе кнопок, экрана и 4-х батареек типа АА был установлен общий размер устройства. Я начал рисовать некоторые концепции в Fusion360, которые позволили бы мне расположить все компоненты, используя только одну пользовательскую печатную плату. Эти первые проекты выглядели очень плоскими и скучными.

    Когда я искал в Интернете вдохновение, я наткнулся на Philips 113, портативный проигрыватель грампластинок 19-го века.70-е годы. Отсюда я взял цветовую тему и плавную форму.

    Как и большинство моих предыдущих кейсов, напечатанных на 3D-принтере, этот тоже состоит из двух половинок, соединенных винтами. Я также включил углы наклона и линию разделения, чтобы добавить вид формованной детали. В нижней части в гнезде закреплен держатель батареи, который имеет крышку, напечатанную на 3D-принтере, которая хорошо фиксируется на месте.

    Для электронных компонентов требуется специальная печатная плата. Из-за острой нехватки компонентов выбор процессоров был ограничен практически только ESP32. У него достаточно мощности для управления дисплеем при декодировании звука. Встроенный Wi-Fi означает, что такие функции, как интернет-радио, могут быть добавлены позже с помощью обновления программного обеспечения. ESP32 также имеет периферийное устройство I2S для внешнего аудиоусилителя. Для этого я выбрал Maxim MAX9.8357A, обычный монофонический усилитель. Несмотря на то, что есть только один внутренний динамик, я бы выбрал стереоусилитель. Но большинства этих устройств нет в наличии на неопределенный срок. Это означает, что наушники, подключенные к разъему 3,5 мм, также воспроизводят только монофонический звук. Это досадно, но приемлемо для устройства, ориентированного на аудиокниги. Аудиофайлы хранятся на карте micro SD, для которой на печатной плате есть слот. Дисплей SPI подключается с помощью кабелей, что позволяет впоследствии разделить верхнюю и нижнюю половины корпуса. Для работы с широким диапазоном напряжения батарей типа АА (1…1,5 В) дисплей на 5 В оснащен собственным повышающим преобразователем.

Просмотреть все 2 журнала проекта

Нравится этот проект?

Делиться

Самодельный аудиофильский цифровой медиаплеер — RASA.

киранпс
Участник

#1
