Схема инжекторной проводки ваз 2107: Электросхема ВАЗ 2107 21074 инжектор с описанием: проводка

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Содержание

• Что требуется для модернизации
• Что предстоит сделать
  • Работы по демонтажу
  • Работы по подсборке
  • Установка на автомобиль
• Выводы

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

1. Электронная система учитывает показания многочисленных датчиков;
2. На их основе выбирает оптимальный режим;
3. Подает раздельные сигналы на каждую форсунку.

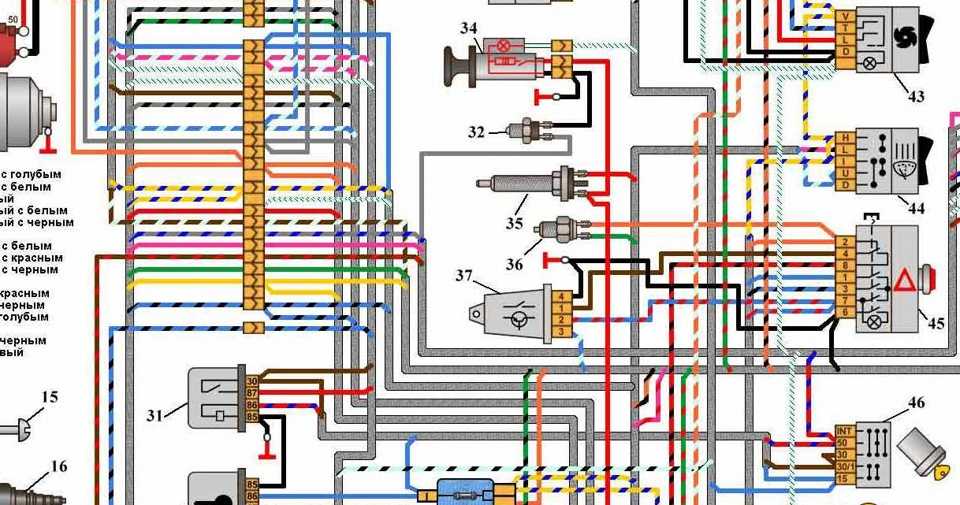

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

1. Новый шкив коленчатого вала;
2. Передняя крышка двигателя с отливкой под установку датчика;
3. Датчики температуры охлаждающей жидкости и положения коленвала;
4. Новая проводка ваз 2107 на инжектор;
5. Непосредственно сам инжектор;
6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

1. Демонтаж старого оборудования;
2. Подсборка узлов перед установкой;
3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
2. Сливаем из системы охлаждающую жидкость;
3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
4. Отсоединяем корпус воздушного фильтра;
5. Демонтируем карбюратор;
6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
7. Снимаем впускной коллектор;
8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

1. Закрепить блок ЭСУД;
2. Добавить новые провода с клеммами подключения к штатной проводке;
3. Протянуть проводку к радиатору охлаждения;
4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

1. Подключить с помощью клеммных колодок контроллер;
2. Подсоединить провода к форсункам;
3. Подсоединить проводку к электрическому вентилятору;
4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.
