Какие конструктивные виды установлены для молниеотводов: Какие конструктивные виды установлены для молниеотводов. Молниезащита и заземление. Заземление частного дома

РД 34.21.122-87 => 3. конструкции молниеотводов. Приложение 1. Основные термины. Приложение 2. Характеристики интенсивности грозовой…

3. КОНСТРУКЦИИ МОЛНИЕОТВОДОВ

3.1. Опоры стержневых молниеотводов должны быть рассчитаны на механическую прочность как свободно стоящие конструкции, а опоры тросовых молниеотводов — с учетом натяжения троса и действия на него ветровой и гололедной нагрузок.

3.2. Опоры отдельно стоящих молниеотводов могут выполняться из стали любой марки, железобетона или дерева.

3.3. Стержневые молниеприемники должны быть изготовлены из стали любой марки сечением не менее 100 мм² и длиной не менее 200 мм и защищены от коррозии оцинкованием, лужением или окраской.

Тросовые молниеприемники должны быть выполнены из стальных многопроволочных канатов сечением не менее 35 мм².

3.4. Соединения молниеприемников с токоотводами и токоотводов с заземлителями должны выполняться, как правило, сваркой, а при недопустимости огневых работ разрешается выполнение болтовых соединений с переходным сопротивлением не более 0,05 Ом при обязательном ежегодном контроле последнего перед началом грозового сезона.

3.5. Токоотводы, соединяющие молниеприемники всех видов с заземлителями, следует выполнять из стали размерами не менее указанных в табл. 3.

3.6. При установке молниеотводов на защищаемом объекте и невозможности использования в качестве токоотводов металлических конструкций здания (см. п. 2.12) токоотводы должны быть проложены к заземлителям по наружным стенам здания кратчайшими путями.

3.7. Допускается использование любых конструкций железобетонных фундаментов зданий и сооружений (свайных, ленточных и т.п.) в качестве естественных заземлителей молниезащиты (с учетом требований п. 1.8).

Допустимые размеры одиночных конструкций железобетонных фундаментов, используемых в качестве заземлителей, приведены в табл. 2.

3.8. Рекомендуемые конструкции и размеры сосредоточенных искусственных заземлителей приведены в табл. 2. Минимально допустимые сечения (диаметры) электродов искусственных заземлителей нормированы в табл. 3.

ПРИЛОЖЕНИЕ 1

ОСНОВНЫЕ ТЕРМИНЫ

1. Прямой удар молнии (поражение молнией) — непосредственный контакт канала молнии с зданием или сооружением, сопровождающийся протеканием через него тока молнии.

2. Вторичное проявление молнии — наведение потенциалов на металлических элементах конструкции, оборудования, в незамкнутых металлических контурах, вызванное близкими разрядами молнии и создающее опасность искрения внутри защищаемого объекта.

3. Занос высокого потенциала — перенесение в защищаемое здание или сооружение по протяженным металлическим коммуникациям (подземным, наземным и надземным трубопроводам, кабелям и т.п.) электрических потенциалов, возникающих при прямых и близких ударах молнии и создающих опасность искрения внутри защищаемого объекта.

4. Молниеотвод — устройство, воспринимающее удар молнии и отводящее ее ток в землю.

В общем случае молниеотвод состоит из опоры; молниеприемника, непосредственно воспринимающего удар молнии; токоотвода, по которому ток молнии передается в землю; заземлителя, обеспечивающего растекание тока молнии в земле.

В некоторых случаях функции опоры, молниеприемника и токоотвода совмещаются, например при использовании в качестве молниеотвода металлических труб или ферм.

5. Зона защиты молниеотвода — пространство, внутри которого здание или сооружение защищено от прямых ударов молнии с надежностью не ниже определенного значения. Наименьшей и постоянной надежностью обладает поверхность зоны защиты; в глубине зоны защиты надежность выше, чем на ее поверхности.

Зона защиты типа А обладает надежностью 99,5% и выше, а тина Б — 95 % и выше.

6. Конструктивно молниеотводы разделяются на следующие виды:

стержневые — с вертикальным расположением молниеприемника;

тросовые (протяженные) — с горизонтальным расположением молниеприемника, закрепленного на двух заземленных опорах;

сетки — многократные горизонтальные молниеприемники, пересекающиеся под прямым углом и укладываемые на защищаемого объекта.

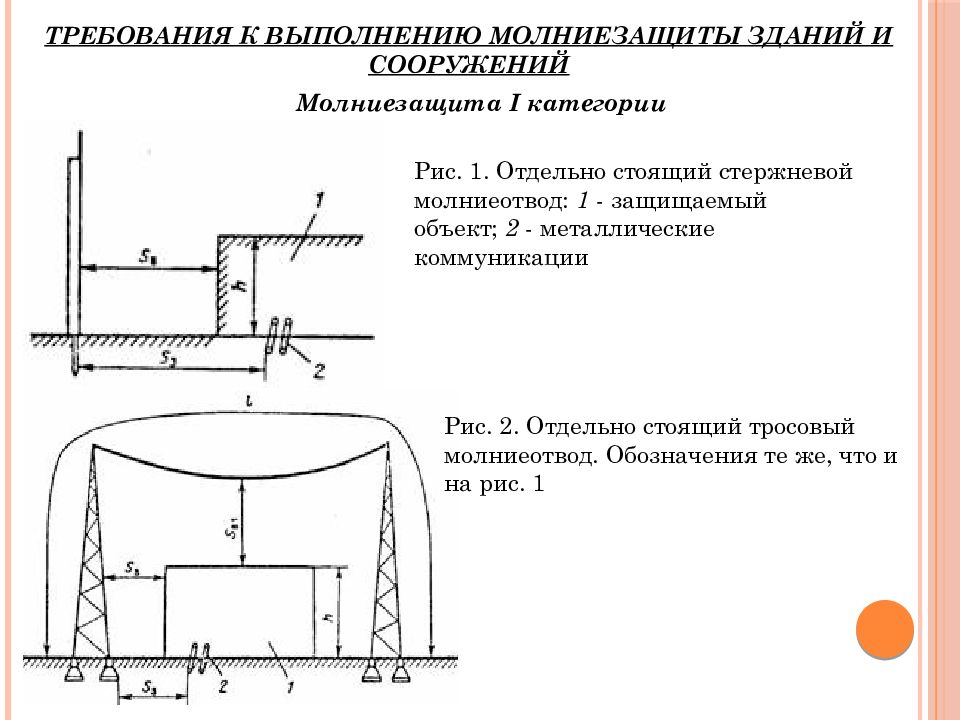

7. Отдельно стоящие молниеотводы — это те, опоры которых установлены на земле на некотором удалении от защищаемого объекта.

8. Одиночный молниеотвод — это единичная конструкция стержневого или тросового молниеотвода.

9. Двойной (многократный) молниеотвод — это два (или более) стержневых или тросовых молниеотвода, образующих общую зону защиты.

10. Заземлитель молниезащиты — один или несколько заглубленных в землю проводников, предназначенных для отвода в землю токов молнии или ограничения перенапряжений, возникающих на металлических корпусах, оборудовании, коммуникациях при близких разрядах молнии. Заземлители делятся на естественные и искусственные.

11. Естественные заземлители — заглубленные в землю металлические и железобетонные конструкции зданий и сооружений.

12. Искусственные заземлители — специально проложенные в земле контуры из полосовой или круглой стали; сосредоточенные конструкции, состоящие из вертикальных и горизонтальных проводников.

ПРИЛОЖЕНИЕ 2

ХАРАКТЕРИСТИКИ ИНТЕНСИВНОСТИ ГРОЗОВОЙ ДЕЯТЕЛЬНОСТИ И ГРОЗОПОРАЖАЕМОСТИ ЗДАНИЙ И СООРУЖЕНИЙ

Среднегодовая продолжительность гроз в часах в произвольном пункте на территории СССР определяется по карте (рис. 3), или по утвержденным для некоторых областей СССР региональным картам продолжительности гроз, или по средним многолетним (порядка 10 лет) данным метеостанции, ближайшей от места нахождения здания или сооружения.

Подсчет ожидаемого количества N поражений молнией в год производится по формулам:

для сосредоточенных зданий и сооружений (дымовые трубы, вышки, башни)

;

для зданий и сооружений прямоугольной формы

,

где h — наибольшая высота здания или сооружения, м; S, L — соответственно ширина и длина здания или сооружения, м; n — среднегодовое число ударов молнии в 1 км земной поверхности (удельная плотность, ударов молнии в землю) в месте нахождения здания или сооружения.

Для зданий и сооружений сложной конфигурации в качестве S и L рассматриваются ширина и длина наименьшего прямоугольника, в который может быть вписано здание или сооружение в плане.

Для произвольного пункта на территории СССР удельная плотность ударов молнии в землю n определяется исходя из среднегодовой продолжительности гроз в часах следующим образом:

Рис. 3. Карта средней за год продолжительности гроз в часах для территории СССР

ПРИЛОЖЕНИЕ 3

ЗОНЫ ЗАЩИТЫ МОЛНИЕОТВОДОВ

1. Одиночный стержневой молниеотвод.

Зона защиты одиночного стержневого молниеотвода высотой h представляет собой круговой конус (рис. П3.1), вершина которого находится на высоте h₀ < h. На уровне земли зона защиты образует круг радиусом r₀. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения h_x представляет собой круг радиусом r_x.

1.1. Зоны защиты одиночных стержневых молниеотводов высотой h £ 150 м имеют следующие габаритные размеры.

Зона A: h₀ = 0,85h,

r₀ = (1,1 — 0,002h)h,

r_x = (1,1 — 0,002h)(h — h_x/0,85).

Зона Б: h₀ = 0,92h;

r₀ = 1,5h;

r_x =1,5(h — h_x/0,92).

Для зоны Б высота одиночного стержневого молниеотвода при известных значениях h и может быть определена по формуле

h = (r_x + 1,63h_x)/1,5.

Рис. П3.1. Зона защиты одиночного стержневого молниеотвода:

1 — граница зоны защиты на уровне h_x, 2 -то же на уровне земли

1.2. Зоны защиты одиночных стержневых молниеотводов высоток 150 < h < 600 м имеют следующие габаритные размеры.

Зона А:

;

Зона Б

;

м

2. Двойной стержневой молниеотвод.

2.1. Зона защиты двойного стержневого молниеотвода высотой h £ 150 м представлена на рис. П3.2. Торцевые области зоны защиты определяются как зоны одиночных стержневых молниеотводов, габаритные размеры которых h₀, r₀, r_x1, r_x2 определяются по формулам п. 1.1 настоящего приложения для обоих типов зон защиты.

Рис. П3.2. Зона защиты двойного стержневого молниеотвода:

1 — граница зоны защиты на уровне h_x1; 2 -то же на уровне h_x2,

3 -то же на уровне земли

Внутренние области зон защиты двойного стержневого молниеотвода имеют следующие габаритные размеры.

Зона А:

при L £ h

;

;

;

при 2h < L £ 4h

;

;

;

При расстоянии между стержневыми молниеотводами L > 4h для построения зоны А молниеотводы следует рассматривать как одиночные.

Зона Б:

при L £ h

;

;

;

при h < L £ 6h

;

;

;

При расстоянии между стрежневыми молниеотводами L > 6h для построения зоны Б молниеотводы следует рассматривать как одиночные.

При известных значениях h_c и L (при r_cx = 0) высота молниеотвода для зоны Б определяется по формуле

h = (h_c + 0,14L) / 1,06.

2.2. Зона защиты двух стержневых молниеотводов разной высоты h₁, и h₂ £ 150 м приведена на рис. П3.3. Габаритные размеры торцевых областей зон защиты h₀₁, h₀₂, r₀₁, r₀₂, r_x1, r_x2 определяются по формулам п. 1.1, как для зон защиты обоих типов одиночного стержневого молниеотвода. Габаритные размеры внутренней области зоны защиты определяются по формулам:

;

;

;

где значения h_c1 и h_c2 вычисляются по формулам для h_c п. 2.1 настоящего приложения.

Для двух молниеотводов разной высоты построение зоны А двойного стержневого молниеотвода выполняется при L £ 4h_min, а зоны Б — при L £ 6h_min. При соответствующих больших расстояниях между молниеотводами они рассматриваются как одиночные.

Рис. П3.3 Зона зашиты двух стержневых молниеотводов разной высоты.

Обозначения те же, что и на рис. П3.1

3. Многократный стержневой молниеотвод.

Зона защиты многократного стержневого молниеотвода (рис. П3.4) определяется как зона защиты попарно взятых соседних стержневых молниеотводов высотой h £ 150 м (см. пп. 2.1, 2.2 настоящего приложения).

Основным условием защищенности одного или нескольких объектов высотой h_x с надежностью, соответствующей надежности зоны А и зоны Б, является выполнение неравенства r_cx > 0 для всех попарно взятых молниеотводов. В противном случае построение зон защиты должно быть выполнено для одиночных или двойных стержневых молниеотводов в зависимости от выполнения условий п. 2 настоящего приложения.

Рис. П3.4. Зона защиты (в плане) многократного стержневого молниеотвода.

Обозначения те же, что и на рис. П3.1

4. Одиночный тросовый молниеотвод.

Зона защиты одиночного тросового молниеотвода высотой h £ 150 м приведена на рис. П3.5, где h — высота троса в середине пролета. С учетом стрелы провеса троса сечением 35-50 мм² при известной высоте опор h_оп и длине пролета а высота троса (в метрах) определяется:

h = h_оп — 2 при а < 120 м;

h = h_оп — 3 при 120 < а < 150 м.

Рис. П3.5. Зона защиты одиночного тросового молниеотвода.

Обозначения те же, что и на рис. П3.1

Зоны защиты одиночного тросового молниеотвода имеют следующие габаритные размеры.

Зона А:

;

Зона Б:

;

;

Для зоны типа Б высота одиночного тросового молниеотвода при известных значениях h_x и r_x определяется по формуле

5. Двойной тросовый молниеотвод.

5.1. Зона защиты двойного тросового молниеотвода высотой h £ 150 м приведена на рис. П3.6. Размеры r₀, h₀, r_x для зон защиты А и Б определяются по соответствующим формулам п. 4 настоящего приложения. Остальные размеры зон определяются следующим образом.

Рис. П3.6. Зона защиты двойного тросового молниеотвода.

Обозначения те же, что и на рис. П3.2

Зона А:

при L £ h

;

;

при h < L £ 2h

;

;

;

при 2h < L £ 4h

;

;

;

При расстоянии между тросовыми молниеотводами L > 4h для построения зоны А молниеотводы следует рассматривать как одиночные.

Зона Б:

при L £ h

;

;

при h < L £ 6h

;

;

;

При расстоянии между тросовыми молниеотводами L > 6h для построения зоны Б молниеотводы следует рассматривать как одиночные. При известных значениях h_c и L (при r_cx = 0) высота тросового молниеотвода для зоны Б определяется по формуле

h = (h_c + 0,12L)/1,06.

Рис. П3.7. Зона защиты двух тросовых молниеотводов разной высоты

5.2. Зона защиты двух тросов разной высоты h₁ и h₂ приведена на рис. П3.7. Значения r₀₁, r₀₂, h₀₁, h₀₂, r_x1, r_x2 определяются по формулам п. 4 настоящего приложения как для одиночного тросового молниеотвода. Для определения размеров r_c и h_с используются формулы:

;

где h_c1 и h_c2 вычисляются по формулам для h_c П.5.1 настоящего приложения.

Далее по формулам того же п. 4 вычисляются , , .

ПРИЛОЖЕНИЕ 4

ПОСОБИЕ К «ИНСТРУКЦИИ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ»

(РД34.21.122-87)

Настоящее пособие ставит задачей пояснить и конкретизировать основные положения РД 3421.122-87, а также ознакомить специалистов, занятых разработкой и проектированием молниезащиты различных объектов, с существующими представлениями о развитии молнии и ее параметрах, определяющих опасные воздействия на человека и материальные ценности. Приводятся примеры исполнения молниезащиты зданий и сооружений различных категорий в соответствии с требованиями РД 34.21.122-87.

1. КРАТКИЕ СВЕДЕНИЯ О РАЗРЯДАХ МОЛНИИ И ИХ ПАРАМЕТРАХ

Молния представляет собой электрический разряд длиной в несколько километров, развивающийся между грозовым облаком и землей или каким-либо наземным сооружением.

Разряд молнии начинается с развития лидера — слабо светящегося канала с током в несколько сотен ампер. По направлению движения лидера — от облака вниз или от наземного сооружения вверх — молнии разделяются на нисходящие и восходящие. Данные о нисходящих молниях накапливались продолжительное время в нескольких регионах земного шара. Сведения о восходящих молниях появились лишь в последние десятилетия, когда начались систематические наблюдения за грозопоражаемостью очень высоких сооружений, например Останкинской телевизионной башни.

Лидер нисходящей молнии возникает под действием процессов в грозовом облаке, и его появление не зависит от наличия на поверхности земли каких-либо сооружений. По мере продвижения лидера к земле с наземных объектов могут возбуждаться направленные к облаку встречные лидеры. Соприкосновение одного из них с нисходящим лидером (или касание последнего поверхности земли) определяет место удара молнии в землю или какой-либо объект.

Восходящие лидеры возбуждаются с высоких заземленных сооружений, у вершин которых электрическое поле во время грозы резко усиливается. Сам факт появления и устойчивого развития восходящего лидера определяет место поражения. На равнинной местности восходящие молнии поражают объекты высотой более 150 м, а в горных районах возбуждаются с остроконечных элементов рельефа и сооружении меньшей высоты и потому наблюдаются чаще.

Рассмотрим сначала процесс развития и параметры нисходящей молнии. После установления сквозного лидерного канала следует главная стадия разряда — быстрая нейтрализация зарядов лидера, сопровождающаяся ярким свечением и нарастанием тока до пиковых значений, варьирующихся от единиц до сотен килоампер. При этом происходит интенсивный разогрев канала (до десятков тысяч кельвин) и его ударное расширение, воспринимаемое на слух как раскат грома. Ток главной стадии состоит из одного или нескольких последовательных импульсов, наложенных на непрерывную составляющую. Большинство импульсов тока имеет отрицательную полярность. Первый импульс при общей длительности в несколько сотен микросекунд имеет длину фронта от 3 до 20 мкс; пиковое значение тока (амплитуда) варьируется в широких пределах: в 50% случаев (средний ток) превышает 30, а в 1-2% случаев 100 кА. Примерно в 70% нисходящих отрицательных молний за первым импульсом наблюдаются последующие с меньшими амплитудами и длиной фронта: средние значения соответственно 12 кА и 0,6 мкс. При этом крутизна (скорость нарастания) тока на фронте последующих импульсов выше, чем для первого импульса.

Ток непрерывной составляющей нисходящей молнии варьируется от единиц до сотен ампер и существует на протяжении всей вспышки, продолжающейся в среднем 0,2 с, а в редких случаях 1-1,5 с.

Заряд, переносимый в течение всей вспышки молнии, колеблется от единиц до сотен кулон, из которых на долю отдельных импульсов приходится 5-15, а на непрерывную составляющую 10-20 Кл.

Нисходящие молнии с положительными импульсами тока наблюдаются примерно в 10% случаев. Часть из них имеет форму, аналогичную форме отрицательных импульсов. Кроме того, зарегистрированы положительные импульсы с существенно большими параметрами: длительностью около 1000 мкс, длиной фронта около 100 мкс и переносимым зарядом в среднем 35 Кл. Для них характерны вариации амплитуд тока в очень широких пределах: при среднем токе 35 кА в 1-2% случаев возможно появление амплитуд свыше 500 кА.

Накопленные фактические данные о параметрах нисходящих молний не позволяют судить об их различиях в разных географических регионах. Поэтому для всей территории СССР их вероятностные характеристики приняты одинаковыми.

Восходящая молния развивается следующим образом. После того как восходящий лидер достиг грозового облака, начинается процесс разряда, сопровождающийся примерно в 80% случаев токами отрицательной полярности. Наблюдаются токи двух типов: первый — непрерывный безымпульсный до нескольких сотен ампер и длительностью в десятые доли секунды, переносящий заряд 2-20 Кл; второй характеризуется наложением на длительную безымпульсную составляющую коротких импульсов, амплитуда которых в среднем составляет 10-12 кА и лишь в 5 % случаев превышает 30 кА, а переносимый заряд достигает 40 Кл. Эти импульсы сходны с последующими импульсами главной стадии нисходящей отрицательной молнии.

В горной местности восходящие молнии характеризуются более длительными непрерывными токами и большими переносимыми зарядами, чем на равнине. В то же время вариации импульсных составляющих тока в горах и на равнине отличаются мало. На сегодняшний день не выявлена связь между токами восходящей молнии и высотой сооружений, с которых они возбуждаются. Поэтому параметры восходящих молний и их вариации оцениваются как одинаковые для любых географических регионов и высот объектов.

В РД 34.21.122-87 данные о параметрах токов молнии учтены в требованиях к конструкциям и размерам средств молниезащиты. Например, минимально допустимые расстояния от молниеотводов и их заземлителей до объектов I категории (пп. 2.3-2.5 *) определены из условия поражения молниеотводов нисходящими молниями с амплитудой и крутизной фронта тока в пределах соответственно 100 кА и 50 кА/мкс. Этому условию соответствует не менее 99% случаев поражения нисходящими молниями.

_________________

* Здесь и далее пункты РД 34.21.122-87.

Установка молниеотвода

Как сделать молниеотвод

Лишь только в 18 веке люди смогли понять природу молний и изобрести молниеотвод. Благодаря этому, они научились эффективно бороться с буйством грозы и избегать последующих неприятных последствий. Как сделать молниеотвод и защитить свое жилье, вы можете узнать из данной статьи.

Последствия от удара молнии в строение, которое не обустроено молниеотводом, могут быть значительными. Вот небольшой их перечень:

• пожар в строении,
• разрушение конструкций и строений,
• выход из строя бытовой техники,
• поражение током.

Если у вас есть загородный дом, надо обязательно установить на нем молниезащиту, она обезопасит дом и самое главное всех членов вашей семьи. Для этого вам надо хорошо знать, как сделать молниеотвод и применить эти знания на практике, сделав грамотный монтаж молниеотвода, согласно правилам и рекомендациям.

Из чего сделан

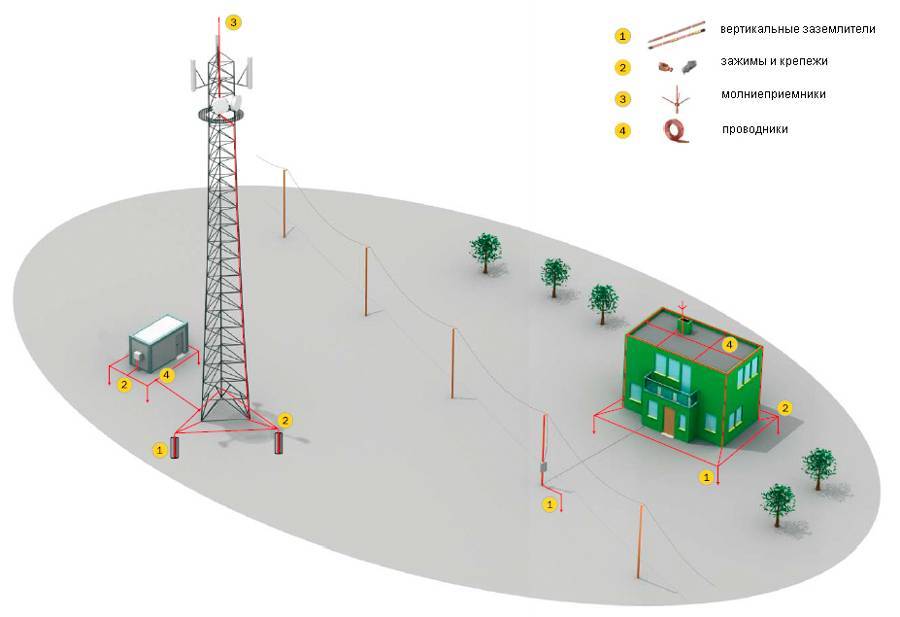

Существует обязательный стандарт, который определяет требования к молниеотводам. Они состоят из следующих обязательных, основных частей:

• молниеприемника, который принимает на себя удар молнии,
• токоотвод, по которому ток перемещается к заземлению,
• заземление, по которому электрический потенциал уходит в землю.

Молниеприемник

Они бывают различной конструкции:

• Стержневой. Состоит из металлического стержня — это может быть труба, уголок, сечением больше 100 квадратных миллиметров и длиной от 0,5 до 2 метров.

• Линейный. Изготавливается из троса сечением больше 5 мм, который крепится на деревянных стержнях вдоль конька дома на полуметровой высоте. Обычно, такие молниеотводы устанавливаются на строениях с деревянной или шиферной крышей.

• Сетчатый, изготавливается из проволоки или арматуры толщиной 12 мм. Крепится такой молниеприемник на высоте 50 см от кровли. Очень важно соединить сетку со всеми металлическими предметами, которые присутствуют на крыше.

Токоотвод — это часть молниеотвода, которая отводит заряд молнии к заземлению. Обычно это стальная проволока в 6 мм, ее прикрепляют к молниеприемнику при помощи сварки.

Токоотвод монтируют на стене, закрепляя скобами, и направляют в почву, где находится контур заземления. Помните, что токоотвод нельзя изгибать.

Заземление

Заземлители изготавливаются из стержней гладкой арматуры, которые соединяются между собой сваркой.

Токоотвод и заземление соединяются между собой при помощи сварки или болтового соединения.

Обслуживание

При наступлении сезона, когда возможны грозы, надо обязательно произвести профилактический осмотр молниеотводов. Проверьте места соединений, а также постоянно контролируйте влажность почвы в месте, где расположено заземление. Оно должно быть влажным, так как сухая почва хуже проводит электрический ток. Если надо, то увлажните грунт. Для этого хорошо использовать соляной раствор.

Раз в три года проверяйте контакты токоотвода и заземления. Убирайте с мест соединения ржавчину и грязь. Места, где вы использовали не сварные соединения, изолируйте гидроизоляционным материалом или специальной лентой.

Хорошо и грамотно сделанный и установленный молниеотвод будет надежной защитой вашим членам семьи и загородному дому.

Как осуществляется монтаж молниезащиты, наглядно представлено ниже:

Монтаж устройств молниезащиты

Компания «Пожарная техника» обладает всем необходимым оборудованием для установки молниеотводов, которые будут надежно защищать людей и их имущество от грозовых электрических разрядов.

Устройства молниезащиты необходимы для того, чтобы защитить любое здание или строение от негативных последствий удара молнии – таких как пожар, который может нанести материальный ущерб или создать угрозу жизни и здоровью людей.

Нужно устройство молниезащиты?

Устройства молниезащиты должны устанавливаться только специалистами и обладать соответствующими техническими характеристиками.

Обязательным условием функционирования любого производственного здания является наличие устройств молниезащиты, так как это предусматривает защиту от негативных последствий при непогоде и грозе.

Основным устройством молниезащиты является молниеотвод, который защищает от проникновения электрических разрядов на территорию объекта во время грозы.

Следует отметить, что молниеотводы должны устанавливаться согласно проектной документации, а также располагаться только в подготовленных и специально оборудованных местах, чтобы эффективность работы элементов молниезащиты сохранялась в течение длительного времени.

Правильная установка молниеотводов – это основной аспект процесса молниезащиты.

Принцип работы молниеотводов

Принцип работы молниеотводов достаточно прост: во время возникновения электрических разрядов приборы молниезащиты отталкивают получаемый разряд и не дают электричеству проникнуть на поверхность или внутрь здания, тем самым уберегая объекты от возгораний или взрывов.

Напряжение молниеотвода равняется нулю, за счет чего становится возможным отталкивание поступающих электрических разрядов, а не их накапливание. Если оборудование молниезащиты установлено верно, то молниеотвод будет отталкивать электрические разряды.

Самый главный процесс при монтаже молниеотвода – это его заземление. Без заземления металлическая конструкция не будет иметь отталкивающей силы, поэтому важно провести процедуру заземления и правильно установить молниеотвод на местности. В качестве заземляющего предмета может выступать небольшая металлическая конструкция, которая помещается на глубину грунта.

Чаще всего для заземления используют небольшие металлические трубы или уголки, либо конструкции, состоящие из нескольких предметов. Заземляющий предмет устанавливается на глубину не менее двух метров. Для этого делаются небольшие углубления в земле, внутрь которых помещается заземляющее оборудование.

Также важно учесть, что после установки заземляющих приборов необходимо тщательно следить за состоянием почвы и увлажнять ее при сухом климате.

Поэтому чаще всего заземление делают в непосредственной близости от водостоков и других источников влаги. Также стоит помнить о том, что молниеотвод периодически должен подвергаться замене, потому что металлические конструкции обладают собственным сроком службы.

Обратитесь к специалистам компании «Пожарная техника» – мы быстро и качественно установим систему молниезащиты на вашем объекте. Наши сотрудники ответят на все интересующие вас вопросы. Также в нашей компании действует услуга выезда специалиста на объект.

Установка молниеотводов

Одним из важных элементов здания, о монтаже которого иногда забывают, является молниеотвод. Установить качественную защиту от стихии помогут сотрудники компании “Промальпстрой”, которые с 1999 года предоставляют услуги в области промышленного альпинизма. Мы осуществляем фасадные, монтажные, электромонтажные и клининговые работы, подъем грузов, ремонт и очистку кровель и др.

Монтаж молниеотвода обеспечит сохранность жизней обитателей дома в случае попадания в него электрического разряда. Даже если молния ударит недалеко от здания, энергия разряда может вызвать перенапряжение электропроводки и пожар.

Системы защиты от молнии бывают внешними и внутренними. Внешняя служит для перехвата молнии и отвода ее в землю. Внутренняя препятствует возникновению высокого напряжения в электросетях.

Профессиональное устройство молниеотвода способно защитить электроприборы от перенапряжения, которое возникает в электрических цепях при грозовом разряде.

Цены на услуги по установке молниеотводов

Монтаж штыревой молниезащиты

Установка металлического штыря на металлической кровле

Монтаж громоотвода, заземления

По фасаду здания закрепляется металлическая полоса или металлическая проволока

Конструкция молниеотводов

Молниеотвод состоит из трех основных элементов: заземлителя, токоотвода и молниеприемника. Современные системы защиты различаются по типу молниеприемника, который может быть стержневым, тросовым, сетчатым или комбинированным (тросостержневым).

Тросовый элемент

Установка молниеприемника данного типа выгодна с экономической точки зрения, но уступает стержневым аналогам в плане надежности. Устанавливают на кровли из шифера. Трос натягивают на небольшой высоте по линии конька.

Молниеприемник изготавливается из круглой или угловой оцинкованной стали или металлической проволоки с сечением 10-12 мм.

Устройство стержневого молниеотвода

Штыревую систему устанавливают на дома с металлической крышей. Монтаж такой системы заключается в креплении на крыше стального штыря, высота которого будет на 1,5 м выше, чем самой высокой точки на здании.

Сетчатый тип

Сетчатые молниеприемники достаточно надежны и активно применяются в защите зданий 3-й категории, однако дешевыми их назвать нельзя. Сделать молниеотвод сетчатого типа можно с помощью проволоки, которая монтируется с определенным шагом. Сечение проволоки должно быть не менее 6 мм.

Монтирование молниеотвода с касанием к легковоспламеняемой кровле недопустимо. Зазор между молниезащитным устройством и кровлей не должен быть не менее 15 см.

Этот элемент конструкции нужен для электрического соединения заземлителя с молниеприемником. Изготавливается он из оцинкованной проволоки или труб (сечение 5 см.) Приводить токоотвод от молниеприемника к заземлителю нужно наиболее коротким путем. Крепится он к стенам при помощи гвоздей, скоб или специальных хомутов с интервалом в 150 см.

Заземлитель

Заземлитель может быть вертикальным или горизонтальным. Данный элемент предназначен для вывода электрического тока в грунт.

Расценки на установку молниеприемников различных типов можно посмотреть на нашем сайте. Более детальную информацию клиент получает после осмотра объекта нашим сотрудником. Связаться с нами можно по телефону (495) 662-67-85.

Работы, сопутствующие установке молниеотводов

Монтаж антенн

Главное требование, которое должно соблюдаться при установке антенны, – отсутствие препятствий на линии сигнала спутника и антенны.

Установка кондиционера альпинистом

Метод промышленного альпинизма используют при монтаже наружного блока кондиционеров. Для этого высотник должен обладать допуском для работы на высоте и иметь навыки инсталлятора климатической техники.

Установка молниезащиты

Защита здания от молнии и ее последствий обустраивается внутри и снаружи здания. В зависимости от места установки, варьируются и функции молниезащиты частного дома:

• внутренние элементы отвечают за нивелирование последствий перепадов напряжения, чтобы электрические приборы, находящиеся в здании, не превратились в источники опасности,
• наружные элементы предназначены для отведения молнии от здания, слива токовых разрядов в грунт (т. е. «гашение» удара).

По конструкции внешний молниеотвод в частном доме состоит из трех базовых частей: токоотвода, заземления и непосредственно молниеприемника. Рассмотрим их более детально.

Конструктивные особенности молниеотводов для частных домов

Молниеприемник. Это элемент, принимающий на себя разряд. В современных системах молниезащиты и заземления для частных домов применяют следующие разновидности приемников:

• тросовый. Он отличается простотой и удобством. Стальную проволоку горизонтально натягивают вдоль конька между 2-мя опорами на крыши. Тросовые молниеприемники монтируются преимущественно на шиферных и деревянных кровлях,
• стержневой. Как следует из названия, он представляет собой металлический стержень длиной 100 ± 50 см, монтируемый вертикально на крыше. Размеры такого молниеприемника подбираются в зависимости от защищаемой площади, и могут быть больше указанных величин. Он совместим с кровельными покрытиями всех типов,
• сетчатый. Такой молниеприемник укладывается по всему периметру крыши. Это наиболее трудоемкий и затратный способ организации защиты. Сетчатые конструкции устанавливают на крышах с натуральной и гибкой черепицей.

Токоотвод. Он представляет собой связующий элемент между заземлением и молниеприемником. Изготавливается из медной проволоки диаметром 5 ± 1мм.

Заземлитель. В качестве данного элемента может использоваться лист металла либо 3 прутка арматуры, соединенные в треугольник. Заземлитель закапывается на глубину от 2 м.

Особенности эксплуатации системы молниезащиты

Все элементы молниеотвода и заземления в частном доме должны быть надежно соединены между собой. Обычно для скрепления применяется сварка.

При правильном выполнении монтажа молниезащита частного дома позволяет практически исключить риск поражения здания атмосферными токовыми зарядами. Но, как и другие конструктивные элементы строений, такая система нуждается в периодическом обслуживании.

Важно перед грозовым сезоном проводить профилактические осмотры защитного комплекса. При обнаружении ржавчины металлические элементы очищаются от нее и загрязнений с помощью специализированных антикоррозионных составом. Истончившиеся детали заменяют по мере необходимости.

Чтобы обеспечить надежную защиту здания, доверьте ее обустройство профессионалам. Опытные партнёры компании «ЕКАТЕРЕМ» выполнят монтаж молниезащиты в частных домах по оптимальной стоимости.

Молниеотвод

Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.

Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние примерно 30 мм и загибают немного вверх.

Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.

Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h₀ и радиусом его основания r₀.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения r_x на высоте h_x и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

• метод защитного угла для простых по форме или маленьких частей больших сооружений
• метод фиктивной сферы для сооружений сложной формы
• защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

• проводники прокладывают наикратчайшими путями
• при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
• при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
• никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
• обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы

Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы

Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника

Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника

Токоотводы, держатели токоотводов

Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников

Клеммы для водосточных желобов, клеммы, соединительные компоненты

Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

Адрес объекта: Московская область, Мытищинский район, дер. Пруссы, д. 25

Вид работ: Проектирование и монтаж системы внешней молниезащиты.

Состав молниезащиты: По плоской кровле защищаемого сооружения уложена молниеприемная сетка. Две дымоходные трубы защищены посредством установки на них молниеприемных стержней длиной 2000 мм и диаметром 16 мм. В качестве молниеприемного проводника использована сталь горячего цинкования диаметром 8 мм (сечение 50 кв.мм в соответствии с РД 34.21.122-87). Токоотводы проложены за водосточными трубами на хомутах с зажимными клеммами. Для токоотводов использован проводник из стали горячего цинкования диаметром 8 мм.

Адрес объекта: г. Москва. Боровское ш., коммунальная зона «Терешково».

Вид работ: монтаж системы внешней молниезащиты (молниеприемная часть и токоотводы).

Комплектующие: производства фирмы OBO Bettermann.

Исполнение: Общее количество проводника из стали горячего цинкования для 13 сооружений в составе объекта составило 21.5000 метров. По кровлям прокладывается молниеприемная сетка с шагом ячейки 5х5 м, по углам зданий монтируются по 2 токоотвода. В качестве элементов крепления использованы стеновые держатели, промежуточные соединители, держатели для плоской кровли с бетоном, скоростные соединительные клеммы.

Адрес объекта:г. Москва, Космодамианская наб., д. 52, стр. 8

Вид работ: монтаж системы обогрева лотка поверхностного водосбора и участков сливов на балконах 2-го и 3-го этажей

Нагревательный элемент: саморегулирующийся нагревательный кабель Thermon RGS-2-60-PU.

Производимые работы: Ревизия электрической системы водостоков: замер сопротивления изоляции силовых и нагревательных кабелей, проверка состояния распределительных коробок, проверка работоспособности шкафов управления. Изготовление и монтаж электрической системы обогрева: применялись регуляторы ETR и ETV фирмы OJ, автоматические выключатели и контакторы ABB, кабель нагревательный саморегулирующийся Thermon.

Адрес объекта: Московская обл., Новорижское шоссе, коттеджный поселок

Вид работ: изготовление и монтаж молниеотвода и заземления для частного дома.

Для монтажа системы громоотвода использовались комплектующие фирмы Dehn: проводники Rd8 из оцинкованной стали, медные проводники Rd8, медные держатели Rd8-10 (в т.ч. коньковые), соединители универсальные Rd8-10 из оцинкованной стали, клемма-держатели Rd8-10 из меди и нержавеющей стали, медные фальцевые клемма Rd8-10, биметаллические промежуточные соединители Rd8-10/Rd8-10, лента и хомуты крепления ленты на водосток из меди.

Адрес объекта: Московская обл., поселок Икша

Вид работ: Проектирование и монтаж систем внешней молниезащиты, заземления и уравнивания потенциалов частного дома.

Комплектующие фирмы B-S-Technic.

Внешняя молниезащита: проводник Rd8, медь, держатель Rd6-11 типа “крюк”, медь, соединитель универсальный Rd8-10, медь, молниеприемный стержень Rd16 L=1500 мм.

Заземление: стержень заземления Rd20 L=1500 мм, СГЦ, полоса Fl30 25х4, СГЦ, соединитель крестовой Fl40, СГЦ.

Внутренняя молниезащита: Разрядник DUT250VG-300/G TNC, производство CITEL GmbH.

Адрес объекта: Московская обл., Ногинский район.

Вид работ: устройство молниеотвода.

Комплектующие: J. Propster.

Внешняя молниезащита: По кровле защищаемого здания устроена молниеприемная сетка с шагом ячейки 10 х10 м. Зенитные фонари защищены посредством установки на них молниеприемных стержней длиной 2000 мм и диаметром 16 мм в количестве девяти штук.

Молниеотводы: Проложены в «пироге» фасадов здания в количестве 16 штук. Для токоотводов использован проводник из оцинкованной стали в ПВХ-оболочке диаметром 10 мм.

Заземление: Выполнено в виде кольцевого контура c горизонтальным заземлителем в виде оцинкованной полосы 40х4 мм и глубинными стерженями заземления Rd20 длиной L 2х1500 мм.

Расширяем географию – монтаж молниезащиты в Магадане

Портфолио нашей компании пополнила самая западная точка на карте РФ – Магаданская область, где завершаются работы по монтажу системы молниезащиты на зданиях управления образования региона.

Теги: #Установка молниеотвода

Молниеотводы отдельно стоящие на базе граненых конических опор

Молниеотвод МОГК – это молниеотвод отдельно стоящий, стержневого вида, являющийся одним из наиболее распространенных устройств в составе внешней молниезащитной системы объекта. Молниеотвод МОГК представляет собой металлическую конструкцию, состоящую из стального молниеприемника, установленного на металлическую граненую опору (мачту). Система громозащиты организованная по средствам использования отдельно стоящих молниеотводов, как показала практика, способна эффективно обеспечивать надлежащую зону защиты – пространство внутри которого здания или сооружения защищены от прямых ударов молнии с надежностью не ниже необходимого значения.

Назначение молниеотводов МОГК

Молниеотвод МОГК как отдельно стоящий молниеотвод, то есть мачта молниеотвода установлена на определенном удалении от защищаемого объекта, предназначен для принятия высоковольтного разряда молнии и отведения тока молнии в землю, минуя защищаемый объект, тем самым предотвращая его повреждение или разрушение.

Устройство молниеотвода

По типовому строению молниеотвод состоит из четырех конструктивных элементов: несущая часть, токоотводы, заземление и молниеприемник. В случае молниеотвода отдельно стоящего, конструктивные элементы образуют единую металлическую конструкцию и представляют опору токоотвод и молниеприемник единовременно.
Основные конструктивные элементы и узлы молниеотвода МОГК:

Место крепления молниеприемника

Первым элементом конструкции молниеотвода МОГК, принимающий удар разряда на себя, является стержневой молниеприемник.
В верхней части мачты молниеотвода для возможности фиксации устанавливаемого стержневого молниеприемника изготавливаются 2 ряда, по 4 симметрично расположенных резьбовых втулок в качестве крепежных отверстий.
Представленный способ крепления молниеприемника является типовым, но ни в коей мере не обязательным. Необходимость в другом виде крепления указывается при заказе.

Мачта молниеотвода

Опора молниеотвода — это несущая часть на который помещается молниеприемник. Опорная часть молниеотвода представляет собой граненый конической формы полый ствол, диаметр которого уменьшается от низа к верху. Данное строение ствола позволяет оптимально распределять нагрузки вдоль всего ствола опоры. Конструкция пирамидальной формы, обладает отличной устойчивостью. В зависимости от высоты молниеотвода, ствол мачты выполняется цельным или составным. Наряду с выше изложенным, мачта молниеотвода исполняет функциональное назначение токоотвода.

Фланцевое соединение

Молниеотвод отдельно стоящий устанавливается на железобетонное основание по средствам фланцевого соединения. Для этого в нижней части опоры имеется установочный фланец. Фланец изготавливается из листового металла методом плазменной резки. Между фланцем и стволом опоры изготавливаются дополнительные усиливающие элементы – ребра жесткости.
На фланцах располагаются крепежные отверстия, через которые посредствам болтов либо шпилек происходит соединение опоры и металлической закладной фундамента.

Основными преимуществами фланцевого соединения являются удобство монтажа и возможность регулировки вертикального положения опоры после её установки.
Одновременно с организацией фундамента обычно выполняются работы по размещению элементов заземлителя, предназначенного для отвода в землю тока молнии и его рассеиванию.

Элементы заземления в комплектацию молниеотвода МОГК не входят, выбираются и размещаются согласно проектной документации молниезащиты объекта заказчиком самостоятельно.

Обозначение: молниеотвод серия МОГК

МОГК-Н-в.р.

МОГК – молниеотвод граненный конический
Н – высота молниеотвода
в.р. – ветровой район эксплуатации молниеотвода

Сводная номенклатурная таблица типовых молниеотводов МОГК

nгр – количество граней опоры молниеотвода
Н – высота молниеотвода
h — высота опорной части молниеотвода
D — нижний вписанный диаметр опоры молниеотвода
d — верхний вписанный диаметр опоры молниеотвода

А — линейный размер или Ø наружный диаметр фланца опоры
Sфл — толщина фланца опоры
Мц — межцентровое расстояние крепежных отверстий на фланце
n — количество крепежный отверстий
dотв — диаметр крепежного отверстия

Молниеотвод чертежи

Молниеотвод конструкция

Стержневой молниеотвод МОГК производимый ООО «ПКФ «Промснабресурс» представляет собой сборную металлическую конструкцию, в состав которой входят опорная часть и стержневой молниеприемник. Опорная часть (граненая коническая опора) или мачта молниеотвода изготавливается из листового рулонированного проката ГОСТ 14637-89. Мачта молниеотвода может быть цельной (до 12м) или составной. Длина секций составной опоры 9-12 м, так как имеются ограничения при транспортировке и технические возможности оборудования не позволяют принять в обработку заготовки более 12 метровой длины (камера порошковой покраски, ванна для горячего цинкования, листогибочный пресс). Наверх опорной части устанавливается стержневой молниеприемник штыревого типа. Стержневой молниеприемник в основном изготавливается из трубного проката и круглого горячекатаного прутка. Конструкция молниеприемника может быть адаптирована под технические параметры, указанные в проектной документации молниезащиты.

Монтаж молниеотвода

Сборка мачты молниеотвода происходит на месте ее установки. Конструкция опоры молниеотвода сборная, состоит из 2-х или более секций (если высота молниеотвода свыше 12 метров). При монтаже секции соединяются друг с другом за счет значительного усилия посадкой одного элемента в другой. Стяжка секций опоры молниеотвода с усилием порядка 1,5 тонн гарантирует надежное соединение частей, при этом нет необходимости в дополнительном сварном соединении. В верхней секции опоры молниеотвода изготовлен специальный элемент крепления для установки стержневого молниеприемника. Фиксация элементов молниеотвода предусмотрена при помощи болтовых соединений.

Каждый молниеотвод производства ООО «ПКФ «Промснабресурс» сопровождается «Инструкцией по монтажу» с перечнем и составом операций, выполняемых при сборке и монтаже изделия. Согласно существующего порядка работ, монтаж молниеприемника производится непосредственно в процессе установки мачты.

Установка молниеотвода

Вследствие того, что мачты молниеотвода имеют не малый вес и подвергаются беспеременно воздействию как постоянных, так и внешних нагрузок, то их установка должна производиться на железобетонное основание. Крепление молниеотвода к закладной железобетонного фундамента производится с помощью шпилек или болтов, в зависимости от вида металлической закладной детали фундамента. Для этого в нижней секции опоры изготавливается установочный фланец с крепежными отверстиями.

Параметры фундамента молниеотвода рассчитывается из совокупности высоты молниеотвода и действующих нагрузок, которые будет воздействовать на конструкцию в целом, с учетом особенностей грунта.

Фундамент молниеотвода

Железобетонное основание (фундамент) состоит из закладного металлического элемента и армированного бетона. Возможно применение двух видов закладных: трубчатый закладной элемент (фундаментный блок) и анкерный закладной элемент (анкерный блок). Применение того или иного вида закладного элемента определяет заказчик.

Анкерный блок

Анкерный блок

Анкерный блок представляет собой сборную металлическую конструкцию, каркасного типа, состоящую из шпилек, кондукторов и анкерной плиты.

Резьбовые шпильки являются непосредственно крепежными элементами. Шпильки могут быть как прямой, так и загнутой формы. Шпильки располагаются в соответствии с расположение крепежных отверстий на фланце опорной части мачты.

Кондуктора предназначены для правильного позиционирования шпилек, а анкерная плита для обеспечения прочности установленного анкерного блока.

Анкерный блок устанавливается в заранее подготовленный котлован и бетонируется. При установке анкерного блока требуется дополнительное армирование монолитного фундамента для соблюдения его прочностных характеристик.

Соединение опорной части мачты с анкерным блоком происходит путем привинчивания её к верхним резьбовым концам шпилек.

Мц — межцентровое расстояние крепёжных шпилек
n — количество крепёжных шпилек

dш — диаметр крепёжных шпилек
hш — длина крепёжных шпилек

Фундаментный блок

Фундаментный блок

Фундаментный блок – это закладной элемент, представляет из себя металлическую конструкцию, состоящую из трубы определенного диаметра с приваренным к ней фланцем.
Фундаментный блок устанавливается в заранее подготовленный котлован и бетонируется. Крепление опорной части мачты к нему производиться через крепежные отверстия на фланце посредствам метизов. В связи с большими габаритами и массой высокомачтовых опор, при изготовлении фундаментных блоков, для соблюдения условия прочности, приходиться использовать трубы больших диаметров, что приводит к значительному увеличению массы, а соответственно и цены фундаментного блока. Высокая цена фундаментного блока – делает данный способ установки экономически невыгодным, в связи с чем он используется достаточно редко.

Н – высота фундаментного блока
D – диаметр трубы фундаментного блока

□А – линейный размер фланца фундаментного блока
Sфл – толщина фланца фундаментного блока
Мц — межцентровое расстояние крепёжных отверстий на фланце
n — количество крепёжных отверстий на фланце
dотв — диаметр крепёжного отверстия

Широкое применение анкерного блока в качестве металлической закладной фундамента, обусловлено его невысокой стоимостью по сравнению с трубчатым фундаментным блоком и как показала практика, он прост в установке и имеет высокий показатель надежности.

Размеры и способ подготовки котлована для фундамента, а также используемая марка бетона зависят от типа грунта на месте установки, что должно быть указано в проекте на проведение монтажных работ.

Материал изготовления

В зависимости от района установки определяется климатическое исполнение и наряду с этим выбор марки стали:
Стандартное исполнение: в стандартном исполнение металлические изделия изготавливаются из Ст3 ГОСТ 380-2005 или стали 20 ГОСТ 1050-88 и предназначены для установки в районах с умеренным климатом (температура воздуха наиболее холодных суток, обеспеченностью 0,98 ≥ -45С°, согласно СП 131.1330.2012 «Строительная климатология»).
Исполнение ХЛ: в данном исполнении металлические изделия изготавливаются из стали 09Г2С ГОСТ 19281-89 и предназначены для эксплуатации в условиях низких температур.

Расчет молниеотвода

При выборе средств защиты от прямых ударов молнии, а именно типов молниеотводов в первую очередь учитываются экономические соображения, технологические и конструктивные особенности объектов. Подобрать подходящие молниеотводы МОГК согласно условиям эксплуатации, с учетом ветрового района установки, климатического исполнения, характеристик грунта; исходя из значений требуемой надежности; типа защищаемого объекта и его площади, а также беря во внимание все пожелания клиента, помогут наши специалисты, которые правильно и точно оценят ситуацию и, исходя из нее, определят характеристики молниеотвода, которые идеально подойдут именно для вашего защищаемого объекта.
Расчет и подбор отдельно стоящего молниеотвода осуществляется нашими конструкторами для каждого объекта согласно технического задания, для этого разработана специальная форма опросного листа.

Типы антикоррозионного покрытия

Металлические поверхности мачт молниеотвода в обязательном порядке покрываются антикоррозийным покрытием для защиты от агрессивного воздействия окружающей среды. Мы предлагаем нанесение защитного покрытия следующими методами:

Цинкованние.

Порошковая покраска.

Комбинированное покрытие.

Эффективность внешней молниезащитной системы, её долговечность и безотказность напрямую связано с качеством элементов, входящих в её состав. Таким образом принимая решение о организации молниезащитной системы с использованием отдельно стоящих молниеотводов, надо серьезно подойти к выбору производителя у которого можно молниеотвод купить, гарантированного качества.
Предлагаем вам не полагаться на случай, а обратиться к проверенному и надежному производителю молниеотводов. Завод «ПКФ «Промснабресурс» предлагает своим клиентам купить молниеотвод МОГК, который обладает лучшим набором конструктивных и технологических параметров. Продуманность и надежность, качественное сырье и современные технологии, а также передовое оснащение производства позволяют нам выпускать продукцию гарантировано высокого качества.
Немаловажно что доступная на молниеотвод цена является важным стимулирующим фактором для того чтобы приобрести молниеотвод металлический в нашей компании-производителе. Приобретая долговечные и надёжные стальные молниеотводы, вы получаете документальные гарантии соответствия каждого изделия заявленным характеристикам, отвечающим современным стандартам качества и нормам безопасности.

ООО «ПКФ «Промснабресурс» приглашает к взаимовыгодной совместной деятельности и плодотворному сотрудничеству!

Не можете определиться с выбором, хотите уточнить детали, остались вопросы, пишите нам и требуйте информационной добавки. Мы оперативно дадим необходимую консультацию!

Виды молниеотводов

Для защиты зданий и сооружений от разрядов атмосферного электричества во время грозы и обеспечения безопасности людей предусматривается система молниезащиты. С этой целью устанавливается специальное оборудование — молниеотвод, который предохраняет сооружения от прямого попадания молнии, отводя электрический заряд в грунт.

Особенности молниеотводов разных видов

Все молниеотводы состоят из трех функциональных элементов: молниеприемника, токоотвода и заземлителя. В зависимости от конструкции молниеприемника различают 3 базовых вида пассивных молниеотводов:

• стержневой;
• тросовый;
• сетчатый.

Также может использоваться комбинированная схема, сочетающая базовые варианты.

Стержневой молниеотвод

Стержневой молниеприемник — конструктивно наиболее простое устройство. Он представляет металлические стержни (мачты), устанавливаемые вертикально. Высота их может варьироваться от 30 см до десятков метров, а диаметр от 6 мм до десятков сантиметров. В быту такие молниеприемники называют громоотводами.

Эти устройства монтируют на крышах зданий, на самых высоких точках сооружений или на специально установленных опорах так, чтобы зона защиты охватывала весь защищаемый объект. Мачтовые молниеотводы рассчитываются с учетом ветровых и других механических нагрузок. От мачт прокладывают токоотводы, соединяющие их с заземлением.

Стержневые молниеприемники наиболее распространены благодаря своей простоте и невысокой стоимости. Наиболее эффективны они для защиты не сложных по конфигурации зданий и сооружений.

Тросовый молниеотвод

Молниеприемник тросового молниеотвода состоит из мачт и стального оцинкованного троса, натянутого между ними. К концам троса подводятся провода токоотвода, соединяющие молниеприемник с заземлителем. При правильном размещении опорных мачт разряды атмосферного электричества стекают в землю за пределами защищаемого объекта.

Тросовая молниезащита применяется обычно для невысоких строений.

В зависимости от количества одинаковых молниеприемников, входящих в систему, стержневые и тросовые молниеотводы делятся на одиночные, двойные и т.п. Системы, состоящие из нескольких молниеприемников, обычно используют для зданий и сооружений, занимающих большую по площади территорию.

Сетчатые молниеотводы

Молниеприемная сетка используется обычно на крупногабаритных зданиях с плоскими или с незначительным уклоном кровлями.

Конструктивно — это сетка из металлического прутка, которая размещается на крыше защищаемого объекта. Так же сетку можно укладывать прямо под утеплитель. Токоотводы монтируются по всему периметру сетки с шагом, зависящим от уровня защиты (10–25 м).

По своей надежности защиты от прямых ударов молнии такая система уступает предыдущим, поэтому она менее популярна, а часто используется в сочетании с другими видами молниезащиты.

— Институт молниезащиты

Общая информация по отрасли

Институт молниезащиты — это общенациональная некоммерческая организация, основанная в 1955 году с целью продвижения образования, осведомленности и безопасности в области молниезащиты. Индустрия молниезащиты началась в Соединенных Штатах, когда Бенджамин Франклин постулировал, что молния — это электричество, и что с помощью металлического стержня можно отвести молнию от здания.Молния является прямой причиной более 50 смертей и 400 травм каждый год, и трудно защитить людей на открытых открытых площадках. Прямые удары молнии причиняют ущерб от пожара, превышающий 200 миллионов долларов в год, и страховые компании прямо или косвенно оплачивают претензии на миллиарды долларов, связанные с молнией. Большая часть этих имущественных потерь может быть сведена к минимуму, если не устранена, путем применения надлежащей молниезащиты для конструкций. LPI стремится к тому, чтобы современные системы молниезащиты обеспечивали наилучшее качество как материалов, так и методов установки, обеспечивая максимальную безопасность.

Национальная ассоциация противопожарной защиты . (NFPA) публикует документ № 780 под названием «Стандарт установки систем молниезащиты» считается национальным руководством по проектированию полных систем молниезащиты в Соединенных Штатах. NFPA опубликовало свой первый документ по молниезащите в 1904 году. Документы NFPA, такие как Национальный электротехнический кодекс (NEC — NFPA 70), Национальный кодекс по топливному газу (NFPA 54) и Единый пожарный кодекс (NFPA 1), разрабатываются комитетом для рассмотрения принятие новой информации по безопасности по конкретным вопросам, связанным с пожарами.

Стандарт защиты от молний № 780 пересматривается с трехлетним циклом для обновления. NFPA 780 включает молниезащиту для типовых строительных конструкций в четвертой главе как требования к обычным конструкциям. Документ 780 охватывает многие специальные конструкции от хранилищ опасных материалов до лодок и кораблей и открытых сооружений для пикников, а также дает рекомендации по личной безопасности на открытом воздухе. NFPA 780 предоставляет лучшее, что мы знаем сегодня в теории и технологиях, о системах защиты, протестированных опытными профессионалами отрасли в юридически признанном формате.

Испытания компонентов молниезащитных материалов на заводе перед отправкой для включения в список и маркировки проводятся Underwriters Laboratories, Inc. (UL) . Стандарт UL 96 отвечает минимальным требованиям к конструкции молниеприемников, кабельных жил, фитингов, соединителей и крепежных деталей, используемых в качественных системах молниезащиты. В UL есть инспекционный персонал, который регулярно посещает производственные предприятия, чтобы проверить соответствие требованиям для дальнейшего использования утвержденных товарных этикеток.

Полевые проверки завершенных установок молниезащиты также могут быть организованы с UL через подрядчиков по установке, перечисленных в их программе. UL выпускает продукт «Master Label» для систем, полностью соответствующих их Стандарту UL 96A в течение многих лет. Стандарт 96A основан на общих требованиях NFPA 780, но UL имеет техническую группу по стандартам (STP) для проверки требований к более удобному для проверки формату, что приводит к некоторым различиям. UL также будет проверять на соответствие некоторым другим национально признанным стандартам (например, NFPA 780) для полностью соответствующих систем.Некоторые частичные конструкции могут быть доступны для полевой инспекции в рамках их программы «Письмо с выводами».

Институт молниезащиты (LPI) принимает последнюю редакцию стандарта NFPA 780 в качестве справочного документа для проектирования систем. LPI выступает за использование UL в качестве стороннего органа по проверке компонентов в соответствии с их документами UL 96. LPI публикует этот документ # 175 , основанный на NFPA 780, с дополнительными пояснительными материалами, полезными для персонала, выполняющего установку, и инспекторов.

LPI предоставляет отраслевую программу самоконтроля для сертификации участников подмастерьем, мастером-установщиком и дизайнером-инспектором. Люди сдают экзамены, которые включают требования перечисленных выше Стандартов молниезащиты и применение этих принципов к примерам проектирования. Продление членства требуется каждый год, при этом дополнительные экзамены сдают примерно каждые три года при обновлении национальных стандартов. Заключение контрактов со специалистами, прошедшими квалификацию в рамках процесса LPI, обеспечивает дополнительный уровень гарантии качества для первоначальной установки системы и ресурс для будущих проверок и обслуживания существующих систем.

LPI внедрила программу проверки для завершенных установок под названием LPI-IP . LPI-IP предоставляет услуги по сертификации более тщательно и полно, чем любая предыдущая программа проверки от LPI или других, доступных в настоящее время на рынке. Благодаря использованию контрольно-пропускных пунктов, проверок и инспекций на месте сертификация системы LPI-IP обеспечивает безопасность с привлечением квалифицированного монтажного персонала и независимых инспекторов. LPI-IP предлагает «Главный сертификат установки» для полных конструкций, «Восстановленный мастер-сертификат установки» для ранее сертифицированных конструкций и «Осмотр ограниченного объема» для частичных систем в определенных контрактах.Это важный элемент для специалиста, владельца и страховщика имущества, обеспечивающего проверку качественных установок молниезащиты сторонним независимым источником.

Системы молниезащиты для сооружений, как правило, не являются требованиями национальных строительных норм и правил, хотя стандарты могут быть приняты властями, имеющими юрисдикцию для общего строительства или определенных помещений. Поскольку молниезащита может рассматриваться как вариант, крайне важно, чтобы разработчик, строительный подрядчик и страховщик имущества были знакомы с национальными стандартами для обеспечения наивысшего уровня безопасности. Системы молниезащиты отлично защищают людей от физической опасности, структурных повреждений зданий и отказов внутренних систем и оборудования. Полученная ценность начинается с правильного проектирования, продолжается с помощью качественных методов установки и должна включать проверку и сертификацию. Конечная цель — безопасная гавань, безопасность инвестиций и устранение потенциального простоя системы в противовес одному из самых разрушительных природных явлений.

Общая информация о системе

Стандарты США для полных систем молниезащиты включают NFPA 780, UL 96 и 96A и LPI 175 . Эти стандарты основаны на фундаментальном принципе обеспечения разумно прямого металлического пути с низким сопротивлением и низким сопротивлением для прохождения тока молнии, а также принятия мер по предотвращению разрушения, пожара, повреждения, смерти или травмы, когда ток течет с крыши. уровни ниже класса.Стандарты представляют собой консенсус властей в отношении основных требований к конструкции и характеристикам квалифицированных конструкций и продуктов. Ожидается, что полная система защиты, основанная на принципах надежной инженерии, исследованиях, протоколах испытаний и полевом опыте, обеспечит безопасность людей и конструкций от молнии и ее побочных эффектов. Стандарты постоянно пересматриваются в отношении новых продуктов, строительных технологий и подтвержденных научных разработок, направленных на устранение опасности молнии.Хотя материальные компоненты могут казаться очень похожими, конфигурация общей конструкции системы за последние 25 лет кардинально изменилась, чтобы отразить современный образ жизни.

— выберите лучший

и лучшая система молниезащиты Консультанта признана лучшим решением в отрасли и установлена ​​на тысячах башен, зданий, заводов и фабрик. Благодаря превосходному качеству своей уникальной конструкции LEC продолжает устранять удары молнии.

Вот некоторые из их запатентованных продуктов для защиты от молний:

Dissipation Array System — работает по технологии переноса заряда.он снижает ток напряжения между облаком и землей, тем самым предотвращая возникновение удара молнии.

Ионизатор Spline Ball — дополнение к установке Dissipation Array, это одна из лучших конструкций молниезащиты, устанавливаемая на конструкциях, требующих легкой защиты.

Шлицевой шаровой наконечник — Альтернатива стандартному пневмоострову, он разработан для снижения риска прямых ударов высокоэффективным способом.

Streamer Delaying Air Terminal — недорогая, но высокоэффективная конструкция молниезащиты, эффективно устраняющая удар молнии.

Facility Guard : этот сетевой фильтр разработан для промышленного и коммерческого использования. Обычно он устанавливается на служебном входе или в качестве вспомогательной панели. Он защищает от внешних скачков напряжения, которые обычно вызываются молнией.

Ограничители переходных процессов : Лучшая конструкция молниезащиты, включенная в список UL, устанавливается на стороне нагрузки главного служебного входа. Его основная цель — защитить чувствительную электронику и нагрузки на базе микропроцессоров путем ограничения переходного напряжения.

Устройство защиты от перенапряжения постоянного тока — это устройство защиты от быстрого нарастания переменного тока очень важно. В идеале он устанавливается перед инвертором и готов гасить дугу постоянного тока, когда это необходимо.

Гибридные ограничители перенапряжения для данных и телекоммуникационных приложений — эти типы разрядников устанавливаются для защиты телекоммуникационного оборудования и оборудования, обрабатывающего передаваемые данные, информацию и видеосигналы.

Data Line Protector — эти грозозащитные разрядники устанавливаются в серверных, диспетчерских и офисах. Они доступны в различных конфигурациях.

Coaxial Line Protector — защищает устройства, подключенные к антенной системе с помощью коаксиальных кабелей, такие как микроволновые, широкополосные, сотовые системы и оборудование GPS. Они содержат специальные грозовые разрядники с максимальным разрядным током.

Защита от прямого удара молнии и перенапряжения — непростая задача.Правильная конструкция молниезащиты зависит от ряда факторов.

Lightning Eliminators & Consultants Inc. будет рада проконсультировать вас по поводу надлежащего типа молниезащиты, минимизирующего потери и повреждения любого рода.

Промышленные / коммерческие системы защиты

1. Услуги молниезащиты /
2. Промышленные / коммерческие системы защиты

и здания класса II (более 75 футов)

Те же основные группы компонентов используются для установки молнии. системы защиты промышленных, коммерческих и государственных объекты и сооружения, используемые в жилых системах.

Однако, поскольку эти типы зданий более обширны и сложнее, чем жилое, так будет и молниезащита система. Кроме того, если высота здания превышает 75 футов, класса, необходимые кабели и компоненты становятся значительно больше и тяжелее.

Воздушные терминалы

Как и в жилых системах, эти компоненты также известны как «Устройства для прекращения удара» — это верхняя часть системы, в которой начальный контакт происходит между разрядом молнии и система молниезащиты.В последние годы Томпсон и промышленности в большинстве случаев перешли на тупой (округлый наконечник) воздушные терминалы в отличие от исторически традиционных острых наконечники пневмоостровов. Это основано на исследовании покойного доктора Чарльза. Б. Мур из Университета Нью-Мексико, где был обнаружен тупой наконечники стержней (диаметром до 1 дюйма) являются лучшими рецепторами молнии, чем очень остроконечные стержни.

Как упоминалось ранее, существует код, предписывающий увеличение количества воздуха размер терминала, когда конструкция превышает 75 футов в высоту.Конкретно, медные воздуховоды изменяются с минимального диаметра 3/8 дюйма на «Класс I» (менее 75 футов) система — vs- ½ дюйма минимальный диаметр для «класса II» (более 75 ’). Алюминиевые пневмоострова отличаются от минимального диаметра ½ дюйма класса I. до минимального диаметра «5/8» для второго сорта. Есть большое разнообразие Доступны пневмоостровы и монтажные основания, поэтому подходят для всех зданий конфигурации. Если нет, мы сделаем их подходящими.

Проводников

Как и в приложениях класса I, эти специальные кабели проводят «Удар молнии» безопасно от аэровокзалов до земли.Однажды Достигнута высота 75 футов, как и у аэровокзалов, размеры увеличиваются значительно как для медных, так и для алюминиевых кабелей. Фактически они в основном удваивается по весу на 1000 футов и круговую мил.

Допускаются как медные, так и алюминиевые проводники. в зависимости от условий проекта и предпочтений спецификации.

Обратите внимание, что существуют очень конкретные критерии кода, указанные в предотвратить сочетание разнородных металлов. Медь и алюминий не может быть установлен на противоположном металле или соединен без специальных биметаллическая арматура.Также медь нельзя монтировать на оцинкованные или оцинкованные стальные поверхности.

Наконец, необходимо отметить, что кабели системы молниезащиты имеют особую многожильную конструкцию и не соответствуют нормам Размеры AWG. См. Коды и каталоги для получения дополнительной информации.

Подробнее о проводниках

Склеивание

Для применений Класса II эти фитинги и сварочные аппараты, используемые для изготовления соединения, предотвращающие боковые зазоры, должны быть тяжелой литой (бронза, медь или алюминий) с болтовыми соединениями давления.Фитинги класса I с ручным обжимом не используются для систем класса II. Очень особые и обширные критерии соединения вступают в игру для зданий, превышающих 200 футов высотой.

Земля

Помимо одинарных приводных штанг, описанных для класса I, Промышленные, коммерческие и строительные системы класса II часто используют много более сложные и обширные методы заземления. Они могут включать заглубленные плиты и кабельные решетки в дополнение или вместо ведомые стержни.Также в некоторых случаях химическая засыпка или инкапсуляция продукты используются для уменьшения общего сопротивления системы относительно земли.

Ограничители перенапряжения

По мере увеличения высоты здания, его размеров и эксплуатационных нагрузок потребность в возникает для более крупных и надежных устройств защиты от перенапряжения на всех входящие службы для безопасного шунтирования перенапряжения на этих линиях земля. Электротехнический проектировщик должен быть вовлечен и отвечать за выбор и указание подходящего разрядника для каждого здания система.
