Схема и устройство печки ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

https://www.youtube.com/watch?v=QxX3tCjapJE

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Схема печки ваз 2114 Схема печки ваз 2114

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115
Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:
1 – монтажный блок;
2 – выключатель зажигания;
3 – реле разгрузки выключателя зажигания;
4 – переключатель электродвигателя отопителя;
5 – дополнительный резистор;
6 – электродвигатель отопителя;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
8 – элемент обогрева заднего стекла;
К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45. 3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2.
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя
Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Ремонт и обслуживание печки ВАЗ 2114

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные.

Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Причины неисправности печки ВАЗ 2114

  1. Потекла печка на ВАЗ 2114. В данной ситуации дешевле и проще приобрести новый радиатор. Не смотря на то, что пробоина может быть небольших размеров, радиатор уже не сможет в полной мере выполнять свой функционал, полностью соответствовать предъявленным характеристикам. Конечно, в случае обращения за квалифицированной помощью в специализированный сервис, неисправность обязательно устранят, но это не решение проблемы, т.к. пройдет короткий промежуток времени и дефект вновь проявиться, учитывая то, что сумма ремонта не такая уж и маленькая.
  2. Радиатор ВАЗ 2114 забился. В данной ситуации есть шанс дать радиатору новую жизнь, при проведении правильного ремонта. Но прежде чем ремонтировать его необходимо снять. Очистку можно сделать, используя KARCHER, либо при помощи продувания сжатым воздухом. Но этот процесс необходимо проводить очень аккуратно, т.к. радиатор может не выдержать большого давления и в результате просто сломается. И тогда точно придется приобретать новый, на замену.
  3. Поломка моторчика. Эта проблема возникает в результате повреждения предохранителя. Решить данную проблему достаточно легко, вышедший из строя предохранитель просто, необходимо заменить. Но возможно этого не достаточно для решения данной проблемы. Возникает вопрос, по какой причине сгорел предохранитель? Скорее всего, в проводке случилось короткое замыкание, для предотвращения повторной ситуации, лучшим решением будет так называемый «прозвон» всей цепи, для выявления недостатка системы и последующего устранения. Иначе при плохом развитии событий, может произойти короткое замыкание, с негативными последствиями.

На моделях ВАЗ 2114 предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях.

Если причина не в предохранителе, убедитесь, что на вентилятор поступает напряжение, для проверки используйте «мультиметр». Или причина в приходящих проводах выдающих слабый контакт.

  1. Слабый контакт внутри монтажного блока. Это достаточно распространенный недостаток данных моделей. В блоке обязательно необходимо проверить все имеющиеся контакты, есть вероятность окисления или некачественного присоединения, в итоге цепь обрывается, что негативно влияет на процесс работы вентилятора.
  2. Вода в реле зажигания. Радиатор начинает работать при прогретой автомашине, это напрямую связано с испарением в реле воды, только после этого реле работает.
  3. Салон ВАЗ 2114 плохо обогревается. Не смотря на то, что печка 2114 по первым признакам подает в салон теплый воздух, двигатель также разогрет до 90 градусов, тем не менее воздух в салоне недостаточно прогрет. Здесь необходимо с пассажирской стороны открутить боковую сторону торпеды, и проверить идущие от печки два шланга, если они холодные, то причина в их засорении. Достаточно при помощи нехитрых манипуляций их прочистить.

Советы по выбору радиатора

Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.

Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.

Схема печки ВАЗ 2114

На схеме наглядно просматривается устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Как провести работы по замене печки ВАЗ 2114 (замена радиатора)

Отопление ВАЗ 2114 заменяется следующим образом, для начала необходимо жидкость охлаждения слить из системы, только после этой нехитрой манипуляции снимается панель (приборная), чтобы беспрепятственно добраться до радиатора. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ 2114 на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке.

Ремонт печки ВАЗ 2114

Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.

Схема печки ВАЗ 2114

Схема печки ВАЗ 2114

  • Прежде чем снять отопитель (1), обязательно снимите провод идущий на «массу», и охлаждающую жидкость необходимо заранее слить.
  • Аккуратно снимаем приборную панель, и осторожными движениями отсоединяем воздуховод (19) именно по нему воздух поступает в салон автомобиля.
  • Следующим шагом работы, будет проведение ревизии электрической системы: проверка проводов резистора (18), вентилятора, электрического двигателя (2), шлангов крана отводящего (13 и подводящего (12).
  • На щитке последовательно снимаются 2 гайки закрепляющие кран.
  • Аккуратно убирается уплотнитель с труб крана.
  • Убираются гайки закрепляющие печь к корпусу.
  • В результате отопительный прибор можно снять.
  • После проведения необходимой регулировки, установка осуществляется по тому же методу но в обратном порядке.

Меняем фильтр салона ваз 2114

Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.

Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.

После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.

По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.

При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.

Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.

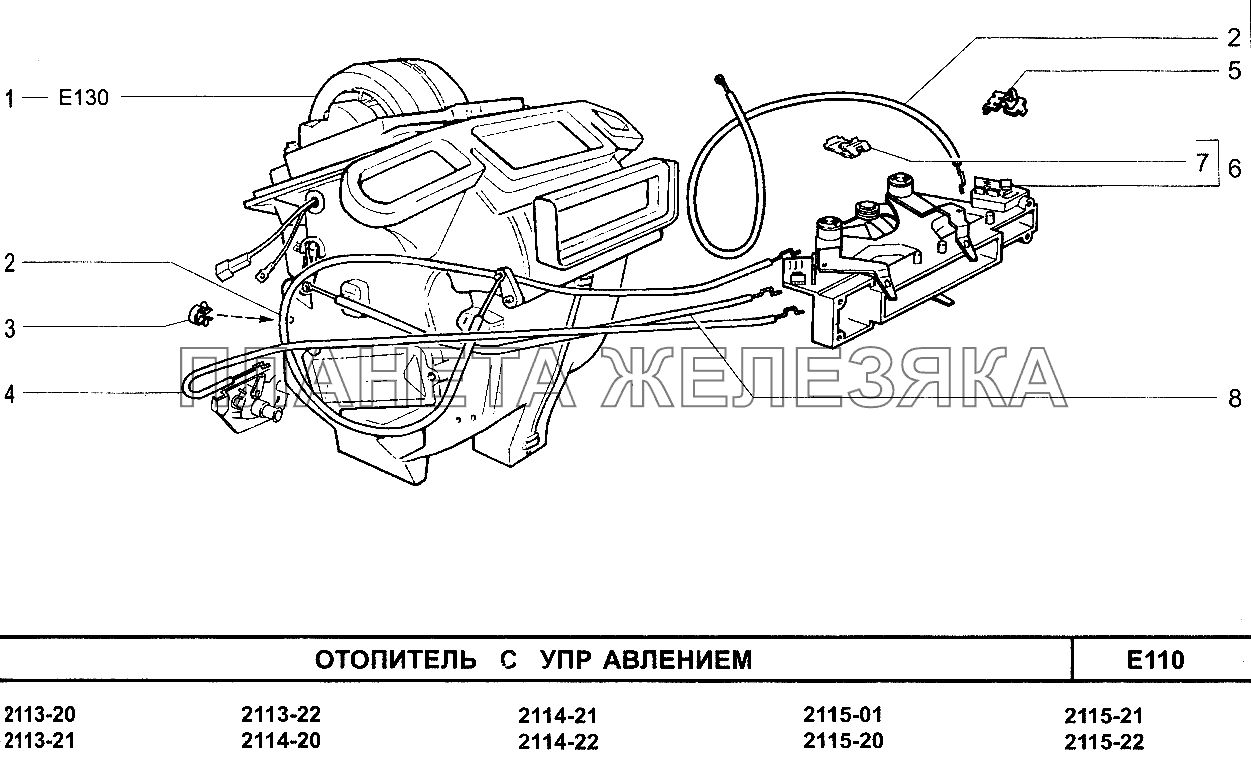

Устройство отопителя в автомобиле ВАЗ-2114

Обладатели отечественных транспортных средств, например, таких как ВАЗ 2114, периодически сталкиваются с проблемой, которая появляется в зимний период — отопитель перестаёт функционировать должным образом. Проблемы могут повлиять на то, что из печки перестанет идти тёплый воздух или вовсе автомобилист не сможет включить отопительный агрегат. Поэтому в такой ситуации, когда лобовое стекло транспортного средства покрывает слой плотного ледяного «покрывала», которое препятствует нормальному обзору, автомобилист должен знать, как правильно действовать в такой момент. Ввиду этого при возникновении проблем с отопителем предварительно следует разобраться в устройстве системы, знать схему агрегата, что поможет найти причину неисправности.

Решение проблем с неисправной печкой, устройство агрегата

Если автомобилист желает разобраться непосредственно с устройством отопителя, он должен знать, как выглядит схема печки ВАЗ-2114. Для активной работы отопителя необходимо только несколько важных деталей, в частности вентиляционный движок, резистор дополнительного сопротивления и тумблер, посредством которого можно переключить скорости агрегата.

Ввиду того что автомобилист столкнулся с неисправностью системы, он должен первоочерёдно провести диагностику работоспособности отопительного устройства, при этом установив переключатель в первое положение, затем постепенно переместить его во второй и третий режимы скорости. Посредством рычага можно отрегулировать направление воздушного потока, при этом последнее положение поможет урегулировать выбор температуры воздуха.

Поэтому, если агрегат не реагирует на действия автовладельца, вероятнее всего, перестал функционировать должным образом вентилятор. По-видимому, он просто перестал включаться. Однако, если радиатор всё-таки проявляет себя хотя бы на некоторых скоростях, проблема может быть связана с добавочным резистором. В такой ситуации не будет лишним проверить печку ВАЗ-2114, в которой может быть неактивным переключатель.

В том случае, если автовладелец не знает, как устроена печка на ВАЗ-2114, а вентилятор отопителя функционирует на полной мощности, при этом переключатель температуры установлен на максимум (силовой агрегат автомобиля также хорошо прогрет), а из печки идёт только холодный поток воздуха, придётся разобраться с радиатором печки, который, по всей вероятности, сильно засорён.

Устройство печки на автомобиле ВАЗ-2114

Схема подключения печки ВАЗ-2114 должна быть известна абсолютно всем, кто пришёл к выводу, что необходима замена отопителя. Для того чтобы всё сделать максимально правильно, не следует забывать о необходимости отсоединить провод «массы», в противном случае аккумулятор не потерпит подобного обращения. Вместе с тем необходимо в обязательном порядке слить тосол с системы охлаждения силового агрегата.

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия. После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха.

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу. Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать.

Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя

Конструкция печки ВАЗ-2114 такова, что для начала любых работ с системой придётся изначально слить с системы охлаждения весь тосол, демонтировать приборную панель и только после этого приступить к выполнению ремонтных работ.

Для замены радиатора автомобилисту понадобится несколько часов свободного времени, при этом продолжить процесс следует со снятия пары шлангов, идущих к патрубкам краника.

Упростить задачу поможет максимальное ослабление хомутов. Автовладельцу придётся избавиться в подкапотном пространстве от шлангов, которые идут к патрубкам краника. После этого можно будет убрать все гайки, удерживающие радиатор. Демонтаж краника со щитка позволит избавиться от держателя тяги и самого приспособления (непосредственно конструкции тяги).

Продолжить процесс поможет снятие чехла, расположенного на ручках переключения передач. Автовладелец сможет избавить авто от облицовки из пластмассы, прикрывающей пространство под ручником. После этого следует открутить и демонтировать накладку пола, находящуюся в пространстве между креслами. Отсоединение от системы отопления салонного воздухоотвода поможет достать агрегат и разъединить соединительные элементы между электромоторчиком печки и резистором.

Для того чтобы демонтировать отопитель, придётся лишь открутить пару болтов. После замены основного приспособления все снятые детали следует установить в соответствующие места в обратном порядке.

Заключение

В вышеприведённом материале рассмотрена схема отопителя в автомобиле ВАЗ-2114, знание основных и вспомогательных агрегатов поможет даже малоопытному автомобилисту самостоятельно разобраться с любой неисправностью нагревательного приспособления. Схема устройства помогает без больших трудозатрат и средств заменить как радиатор печки, так и сам отопитель.

Устройство и схема отопителя (печки) ВАЗ-2109, ВАЗ-2108 и ВАЗ-21099

Наступили холода, погода требует горячего потока воздуха из сопел отопителя, а очень часто бывает так, что вместо этого оттуда дует теплый или совсем холодный воздух. Дабы разобраться в проблеме, нам просто необходимо доскеонально изучить устройство печки на ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115, ведь без этих знаний ничего не исправить. Причин масса, это и заедающие заслонки, и плохая герметичность печки, и забитость сот радиатора, воздушные пробки, слетевшие тросики управления механизмами печки и т.д.

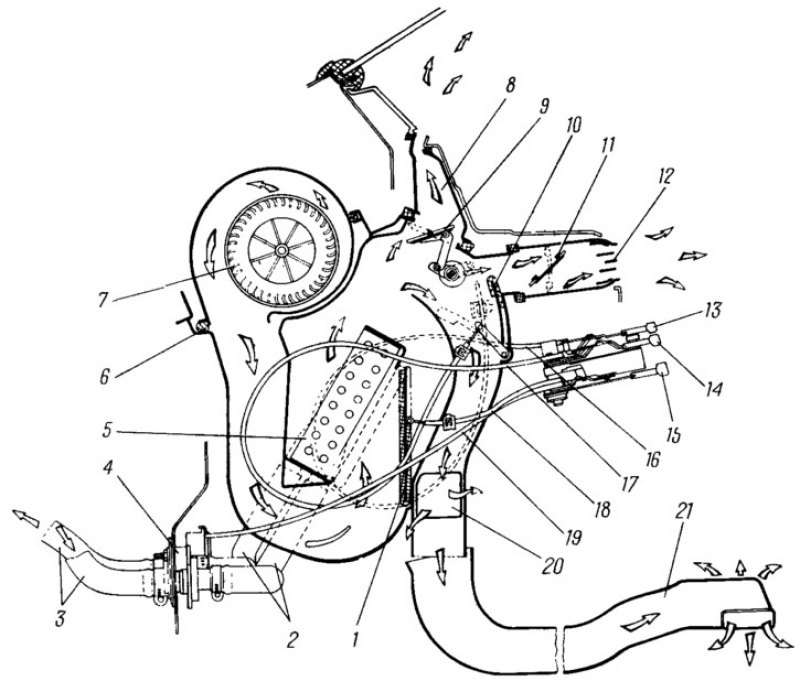

Предлагаем вашему вниманию подробную схему устройства печки на Лада Самара ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115:

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

6 – прокладка отопителя;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона:

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру).

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Плохо греет печка ВАЗ-2114 - причины и устранения проблем

Содержание статьи

АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектировании этого авто систему отопления салона позаимствовали у моделей первого семейства «Самара» — ВАЗ-2108-21099.

Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

  • радиатор с патрубками;
  • кран перекрытия подачи;
  • корпус;
  • воздуховоды;
  • заслонки;
  • вентилятор;
  • блок управления.

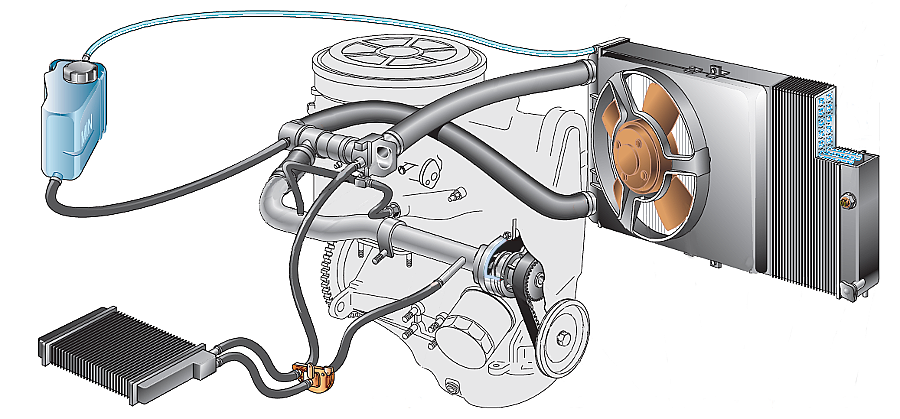

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

  1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
  2. Заслонка подачи потока в зону лобового стекла.
  3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109  механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель  перемещает ползунки,  воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован  интересно:

  1. Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
  2. Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
  3. Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

  • засорен радиатор печки или в нем образовалась воздушная пробка;
  • заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
  • кран открывается не полностью — это одна из основных причин плохо греющей печки;
  • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя:

  1. Снимите его с авто.
  2. Разберите и почистите.
  3. Проверьте работоспособность заслонок, проклейте их торцы уплотнителями.
  4. Места стыков проклейте герметиком.
  5. Промойте радиатор.
  6. После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения.

Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью.  К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).

Система отопления ВАЗ 2115 инжектор: схема и фото

В зимние холода отопительная система автомобиля должна работать, как часы. Поломка печки может в некоторых случаях привести к потере здоровья или даже жизни, если это произошло где-нибудь на автотрассе, вдали от населенных пунктов.

В данной статье будет рассказано, как устроена система отопления, установленная на автомобиле ВАЗ-2115, а также о ремонте ее.

Устройство обогрева

В автомашине ВАЗ-2115 нагретый воздух распределяется по нескольким рукавам и поступает в салон через:

  • дефлекторы, установленные на приборной доске;
  • сопла, находящиеся как сбоку, так и по центру;
  • отверстия, проделанные в корпусе отопителя (в районе ног).

Подача воздуха усиливается за счет работы вентилятора. При поломке этот элемент ремонту не подлежит. По большей мере в ВАЗ-2115 устанавливается система обогрева аналогичная той, что использовалась ранее в «восьмерке». Характерным отличием ее является практически горизонтальное расположение радиатора.

Читайте также: Подтягивание и замена рулевой рейки ВАЗ-2115

Вентилятор приводится в движение электромотором коллекторного типа, возбуждение которого происходит при помощи установленных в нем постоянных магнитов. Скорость вращения его лопастей регулируется при помощи ручки находящейся на приборной панели. Производитель предусмотрел четыре позиции.

Обогрев Приоры построен аналогичным образом, в конструкцию отопителя внесены только некоторые незначительные изменения.

Работа обогревателя происходит за счет использования избытка тепла двигателя на 8 клапанов ВАЗ-2115, которое от него отводится посредством циркуляции охлаждающей жидкости.

Радиатор смонтирован непосредственно на кожухе отопителя и представляет собой систему, состоящую из двух бачков, изготовленных из пластмассы и алюминиевых трубок, на которые надеты металлические пластины, способствующие наиболее эффективному теплообмену. Движение охлаждающей жидкости обеспечивается за счет работы насоса. Интенсивность регулируется при помощи переключателя, установленного на приборном щитке.

Ремонт и замена

Автомобиль со временем в ходе эксплуатации изнашивается, и в какой-то момент появляются те или иные неисправности. О поломке обогревателя чаще всего свидетельствует специфическое журчание. Нередко это сопровождается вытеканием масла в салон. Его пятна обычно обнаруживаются под правым сиденьем на коврике. Все это сигнализирует о том, что, вероятно, вышел из строя регулирующий кран или же сам радиатор.

Также могут ухудшить работу печки неисправности тяги – об этом обычно свидетельствует холодный воздух, поступающий из боковых дефлекторов. Проблема устраняется регулировкой тросиков.

Самой распространенной причиной поломки радиатора является протечка. Как правило, проблема обнаруживается в тех местах, где пластиковые детали соединяются с металлическими. Если дыра там невелика, то радиатор нетрудно будет починить – достаточно добавить в антифриз особый состав, который продается практически в любом автомагазине. С его помощью брешь фактически затягивается сама собою.

Главная задача – добраться до неисправных элементов. Доступ к крану достаточно нетрудно получить, однако гораздо тяжелее будет проникнуть к радиатору.

В этом случае необходимо в первую очередь выполнить такие действия:

  • снять с аккумулятора клемму «минус»;
  • слить антифриз в заранее подготовленную тару;
  • в отдельную емкость переливают жидкость для охлаждения, находящуюся в блоке цилиндров (в нем имеется специальное отверстие, закрытое заглушкой).

Читайте также: Как закрыть капот ВАЗ_2115, если он не закрывается

Располагается она в непосредственной близости от блока зажигания. Если он не дает нормально работать, его лучше совсем снять. Заглушка свинчивается торцевым ключом на 13.

Далее потребуется демонтировать кожух, защищающий вал руля, и отключить аварийку. После этих манипуляций появится возможность удалить с консоли боковые экраны, закрепленные болтами. Это, в свою очередь, позволит вытащить перчаточный ящик. Затем снимают крышку разъема для диагностики. Его также потребуется убрать – он крепится на двух шурупах на приборной доске.

После этого необходимо будет демонтировать:

  • клеммы прикуривателя и его подсветки;
  • блок регулятора отопления;
  • магнитолу.

Теперь наступает черед панели приборов. Она удерживается на месте 7 шурупами. Некоторые из них скрыты под декоративными шляпками. Если не убрать их все, то есть вероятность сломать этот элемент, сделанный из обычного пластика.

В итоге открывается доступ к центральному кронштейну. Он крепится двумя болтами, и чтобы открутить их – придется воспользоваться ключом на 8. Отодвинув кронштейн, необходимо отсоединить клеммы ЭБУ.

Наконец наступает черед радиатора. Чтобы снять его, придется ослабить хомуты удерживающие патрубки, отходящие от вышеназванного узла. Однако полностью их отсоединять не стоит, так как наружу, скорее всего, потечет охлаждающая жидкость, которая легко может испортить декоративное напольное покрытие. Правильнее всего будет установить внизу тазик или на худой конец застелить все пленкой.

Радиатор удерживается на месте тремя шурупами. Пришедшую в негодность деталь отопления заменяют на новую, и все вышеописанные манипуляции повторяют в обратном порядке.

Читайте также: Как завести ВАЗ-2115 в мороз

Советы

В реальности все описанные выше работы самостоятельно произвести затруднительно – по этой причине стоит пригласить на помощь знакомого.

Перед тем как установить новый радиатор, необходимо очистить определенное для него производителем место от грязи. Чтобы отопление работало более эффективно, специалисты рекомендуют на него наклеить поролоновую полоску толщиной около полутора миллиметров.

Система отопления салона ваз 2114 инжектор схема


Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них - система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Система отопления салона ваз 2114 схема

ГлавнаяВаз 2110Система отопления салона ваз 2114 схема

загрузка...

В автомобиле используется множество систем и механизмов. Одна из них - система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

загрузка...

  • Подписаться
  • Поделиться
  • Рассказать
  • Рекоммендовать

Топ-10 разорившихся звездОказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями....

0 0

Знаменитости

Зачем нужен крошечный карман на джинсах?Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр...

0 0

Одежда

11 странных признаков, указывающих, что вы хороши в постелиВам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин...

0 0

Сексуальность

Эти 10 мелочей мужчина всегда замечает в женщинеДумаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей...

0 0

Знакомства

13 признаков, что у вас самый лучший мужМужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с...

0 0

Брак

10 интересных фактов об интимной близости, о которых вы наверняка не зналиОзнакомьтесь с наиболее интересными и впечатляющими фактами о сексуальной активности, которые вас удивят....

0 0

Сексуальность

Похожие статьи

dayswoman.ru

Система отопления ВАЗ-2114: описание, особенности и неисправности

загрузка...

В автомобиле используется множество систем и механизмов. Одна из них - система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

загрузка...

worldfb.ru

Замена радиатора печки Ваз 2114

Самое простое климатическое оборудование, которое может быть в автомобиле — печка. Но неприятных сюрпризов она приносит не меньше, чем дорогой и сложный кондиционер. Особенно, если эта печка сделана в Тольятти. Традиционно, ВАЗовские отопители не блистают надежностью, но не по причине ущербной конструкции. Конструкция у них как раз простейшая, и ломаться там почти нечему. С конструкцией печки ВАЗ 2114 мы и разберемся сегодня.

Содержание:

  1. Ваз 2114 устройство печки
  2. Принцип работы печки Ваз 2114
  3. Характерные неисправности печки Ваз 2114
  4. Ремонт печки Ваз 2114
  5. Демонтаж радиатора печки
Ваз 2114 устройство печки

Как и все автомобилях Ваз,  2114 греет водителя и его пассажиров не автономной печкой, а отопителем, связанным с двигателем автомобиля. Отопитель в качестве теплоносителя использует охлаждающую жидкость, которую нагревает двигатель. Поэтому его задача вообще упрощается до минимума. По сравнению с автономными отопителями, интегрированная печка не влияет температуру теплоносителя. Ее задача — просто отобрать тепло и распределить его по салону как можно равномернее и без потерь. Вот тут и есть первый прокол Вазовских печек.

Врожденная негерметичность воздуховодов просто не может позволить доставить теплый воздух в любую точку салона. В регионах с суровым климатом первым делом перепаковывают воздуховоды девяток и десяток, чтобы как можно тщательнее загерметизировать воздушные патрубки на стыках.

Принцип работы печки Ваз 2114

Прогретый антифриз поступает через систему охлаждения двигателя в радиатор отопителя, который находится в кожухе, изолированном от моторного отсека и от салона. Горячий радиатор продувается вентилятором, нагнетая в салон теплый воздух. Система воздуховодов оборудована дефлекторами и заслонками для того. чтобы можно было регулировать направление и интенсивность подачи воздуха.

Также конструкцией печки Ваз 2114 предусмотрены разные режимы обогрева. Интенсивность подачи теплого воздуха регулируется при помощи количества оборотов электродвигателя нагнетателя, который установлен возле радиатора печки.

Характерные неисправности печки Ваз 2114

Неэффективная работа печки вследствие негерметичности воздуховодов — это врожденная черта и каждый борется с ней, как может. Есть, однако, ряд встречающихся часто поломок, о которых стоит упомянуть.

Течи в радиаторе печки.Замена радиатора печки Ваз 2114 не обязательна в тех случаях, когда антифриз протекает не по его вине. Поменять его можно только от злости. Сам радиатор печки протекает крайне редко, и делает это он в ответ на механические нарушения целостности. Конечно, если зацепить монтировкой тоненькие соты радиатора, то он потечет. Но если этого не делать, вследствие коррозии он течет редко. Может повредиться из-за вибрации или неправильной установки. Текут в основном патрубки, и это в первую очередь замечают водитель и передний пассажир. Как с этим бороться, рассмотрим позже.

Забитый радиатор печки.Выяснить, забит ли радиатор, просто. При нагреве охлаждающей жидкости до рабочей температуры радиатор печки должен быть как минимум очень теплый. Это говорит о том, что охлаждающая жидкость беспрепятственно попадает в радиатор. Если при открытом кране (в системах отопления с краном) радиатор холодный — сливай воду. Он забит. Придется демонтировать радиатор или полностью его менять. Причиной этому может стать некачественная охлаждающая жидкость от подозрительных производителей. Небритые дядьки на авторынках называют это месиво «тосол», хотя к Тосолу оно никакого отношения не имеет. Правда, это отдельная история.

Забитый воздуховод.В приемном воздуховоде можно найти много интересного, но все, что там будет находиться, мешает воздуху поступать в салон. Листья, трава, пыль и прочие дары природы должны быть удалены, тогда циркуляция воздуха в салоне возобновится, а обдув теплым воздухом станет эффективнее.

Ремонт печки Ваз 2114

Радиатор печки Ваз 2114 — самая последняя инстанция, куда стоит обращаться при прекращении подачи тепла. Вполне может быть, что есть неисправности в моторчике привода нагнетателя воздуха. Логично, что если он не подает признаков жизни, то он и не работает. И в этом случае, скорее всего, дело в предохранителе.

Двигатель печки посажен в цепь прикуривателя и подсветки бардачка, которую защищает 30-амперный предохранитель F7. Это самый простой выход. Если предохранитель целый, тогда дело в самом двигателе вентилятора. Он не ремонтируется, поэтому его безжалостно выбрасывают и заменяют новым.

Демонтаж радиатора печки

Если все поиски неисправностей ведут только к радиатору, тогда придется демонтировать центральную консоль и снимать радиатор отопителя по определенной методике:

  1.  Сливаем охлаждающую жидкость.
  2.  Разбираем переднюю панель.
  3.  Снимаем хомуты, фиксирующие шланги к радиатору.
  4.  Откручиваем крепление радиатора.

Теперь он у нас в руках. Осталось постараться его прочистить, если он забит, или заменить новым, если он протекает. Таким образом можно исправить печку и восстановить приемлемый микроклимат в салоне вашей девятки или Ваз 2114.

Берегитесь сквозняков и удачи в дороге!

Читайте также Промывка системы охлаждения двигателя ваз 2110

ladamaster.com

Система отопления ваз 2115 инжектор схема

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

15 признаков того, что текущая работа вам не подходит Ваша работа давно престала приносить радость и формирует у вас впечатление, что вы застряли в обширном плато? На самом деле из любой ситуации есть вых.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Схема системы отопления ВАЗ-2115 инжектор

В зимние холода отопительная система автомобиля должна работать, как часы. Поломка печки может в некоторых случаях привести к потере здоровья или даже жизни, если это произошло где-нибудь на автотрассе, вдали от населенных пунктов.

В данной статье будет рассказано, как устроена система отопления, установленная на автомобиле ВАЗ-2115, а также о ремонте ее.

Устройство обогрева

В автомашине ВАЗ-2115 нагретый воздух распределяется по нескольким рукавам и поступает в салон через:

  • дефлекторы, установленные на приборной доске;
  • сопла, находящиеся как сбоку, так и по центру;
  • отверстия, проделанные в корпусе отопителя (в районе ног).

Подача воздуха усиливается за счет работы вентилятора. При поломке этот элемент ремонту не подлежит. По большей мере в ВАЗ-2115 устанавливается система обогрева аналогичная той, что использовалась ранее в «восьмерке». Характерным отличием ее является практически горизонтальное расположение радиатора.

Вентилятор приводится в движение электромотором коллекторного типа, возбуждение которого происходит при помощи установленных в нем постоянных магнитов. Скорость вращения его лопастей регулируется при помощи ручки находящейся на приборной панели. Производитель предусмотрел четыре позиции.

Обогрев Приоры построен аналогичным образом, в конструкцию отопителя внесены только некоторые незначительные изменения.

Работа обогревателя происходит за счет использования избытка тепла двигателя на 8 клапанов ВАЗ-2115, которое от него отводится посредством циркуляции охлаждающей жидкости.

Радиатор смонтирован непосредственно на кожухе отопителя и представляет собой систему, состоящую из двух бачков, изготовленных из пластмассы и алюминиевых трубок, на которые надеты металлические пластины, способствующие наиболее эффективному теплообмену. Движение охлаждающей жидкости обеспечивается за счет работы насоса. Интенсивность регулируется при помощи переключателя, установленного на приборном щитке.

Ремонт и замена

Автомобиль со временем в ходе эксплуатации изнашивается, и в какой-то момент появляются те или иные неисправности. О поломке обогревателя чаще всего свидетельствует специфическое журчание. Нередко это сопровождается вытеканием масла в салон. Его пятна обычно обнаруживаются под правым сиденьем на коврике. Все это сигнализирует о том, что, вероятно, вышел из строя регулирующий кран или же сам радиатор.

Также могут ухудшить работу печки неисправности тяги – об этом обычно свидетельствует холодный воздух, поступающий из боковых дефлекторов. Проблема устраняется регулировкой тросиков.

Самой распространенной причиной поломки радиатора является протечка. Как правило, проблема обнаруживается в тех местах, где пластиковые детали соединяются с металлическими. Если дыра там невелика, то радиатор нетрудно будет починить – достаточно добавить в антифриз особый состав, который продается практически в любом автомагазине. С его помощью брешь фактически затягивается сама собою.

Главная задача – добраться до неисправных элементов. Доступ к крану достаточно нетрудно получить, однако гораздо тяжелее будет проникнуть к радиатору.

В этом случае необходимо в первую очередь выполнить такие действия:

  • снять с аккумулятора клемму «минус»;
  • слить антифриз в заранее подготовленную тару;
  • в отдельную емкость переливают жидкость для охлаждения, находящуюся в блоке цилиндров (в нем имеется специальное отверстие, закрытое заглушкой).

Располагается она в непосредственной близости от блока зажигания. Если он не дает нормально работать, его лучше совсем снять. Заглушка свинчивается торцевым ключом на 13.

Далее потребуется демонтировать кожух, защищающий вал руля, и отключить аварийку. После этих манипуляций появится возможность удалить с консоли боковые экраны, закрепленные болтами. Это, в свою очередь, позволит вытащить перчаточный ящик. Затем снимают крышку разъема для диагностики. Его также потребуется убрать – он крепится на двух шурупах на приборной доске.

После этого необходимо будет демонтировать:

  • клеммы прикуривателя и его подсветки;
  • блок регулятора отопления;
  • магнитолу.

Теперь наступает черед панели приборов. Она удерживается на месте 7 шурупами. Некоторые из них скрыты под декоративными шляпками. Если не убрать их все, то есть вероятность сломать этот элемент, сделанный из обычного пластика.

В итоге открывается доступ к центральному кронштейну. Он крепится двумя болтами, и чтобы открутить их – придется воспользоваться ключом на 8. Отодвинув кронштейн, необходимо отсоединить клеммы ЭБУ.

Наконец наступает черед радиатора. Чтобы снять его, придется ослабить хомуты удерживающие патрубки, отходящие от вышеназванного узла. Однако полностью их отсоединять не стоит, так как наружу, скорее всего, потечет охлаждающая жидкость, которая легко может испортить декоративное напольное покрытие. Правильнее всего будет установить внизу тазик или на худой конец застелить все пленкой.

Радиатор удерживается на месте тремя шурупами. Пришедшую в негодность деталь отопления заменяют на новую, и все вышеописанные манипуляции повторяют в обратном порядке.

В реальности все описанные выше работы самостоятельно произвести затруднительно – по этой причине стоит пригласить на помощь знакомого.

Перед тем как установить новый радиатор, необходимо очистить определенное для него производителем место от грязи. Чтобы отопление работало более эффективно, специалисты рекомендуют на него наклеить поролоновую полоску толщиной около полутора миллиметров.

Система Отопления Ваз 2115

Мы уже не первый год на рынке бурения на воду и за свой период работы охватили все районы Хабаровска. Водой из наших скважин пользуются во многих районах Хабаровского края.

Бурение скважин на воду лучше всего начинать до начала строительства загородного дома, коттеджа или дачи. Это большая экономия сил и средств. Но если бурение скважины до начала строительства всё же не состоялось, не беда – поможем Вам исправить ситуацию с водоснабжением позже! Мы предлагаем бурение скважин и в стесненных условиях, на ограниченных площадках в труднодоступных местах (боксах, гаражах, подвалах и пр.).

Наши высококлассные специалисты имеют многолетний опыт бурения скважин на воду. Качественное бурение скважин под воду требует наличия современного профессионального оборудования, которым и обладает наша буровая компания. Новейшие технологии и опыт позволяют нам сократить издержки на бурение скважин на воду. значительно снижают стоимость и повышают эффективность процесса. Бурение осуществляется с помощью неплохо себя зарекомендовавших передвижных буровых установок.

Закажите бурение скважины для воды в компании «Бурнавод» и свое автономное водоснабжение придаст Вам чувство независимости и обеспечит комфортное проживание в Вашем доме!

6 – окно обогрева ног водителя;

7 – воздуховод внутренней вентиляции.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щель между капотом и ветровым стеклом. Для увеличения подачи воздуха можно опустить стекла дверей, а при низкой скорости – включить электровентилятор воздухонагнетателя.

Основные элементы системы отопления – электровентилятор, кран, радиатор и его кожухи – на автомобилях с панелями приборов моделей 21083 и 2114 одинаковы и взаимозаменяемы.

Потоки воздуха в салоне распределяются воздуховодами, расположенными внутри панели приборов. В панели приборов модели 21083 воздуховодами служат полости панели. В панели приборов модели 2114 воздуховоды съемные (прикреплены изнутри). На ветровое стекло воздух поступает через верхние щелевидные сопла, на стекла дверей – через боковые сопла, а также левый и правый дефлекторы, расположенные в панели приборов. Для подачи воздуха в заднюю часть салона служат воздуховоды, расположенные под облицовкой тоннеля пола, а на автомобиле с панелью приборов модели 2114 – также под передними сиденьями. Интенсивность подачи воздуха к ветровому стеклу и стеклам дверей регулируется правым верхним рычагом блока управления отопителем, расположенным в щитке панели приборов. Левый верхний рычаг регулирует поступление воздуха через центральные и боковые дефлекторы.

Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения электровентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранного режима электродвигатель подключается к бортовой сети автомобиля непосредственно или через дополнительный резистор. Если в цепь включены обе спирали резистора (сопротивлением 0,23 Ом и 0,82 Ом), вентилятор вращается с малой частотой, если только одна (0,23 Ом) – со средней. Подключенный напрямую вентилятор вращается с максимальной частотой. Потребляемая электродвигателем сила тока при максимальной частоте вращения не должна превышать 14 А.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя, так как можно нарушить его балансировку. Неисправный электродвигатель лучше заменить вместе с колесом вентилятора.

Радиатор отопителя установлен в кожухе под панелью приборов и состоит из двух пластмассовых бачков и двух рядов алюминиевых трубок с напрессованными на них пластинами. В правом бачке выполнена перегородка, благодаря которой радиатор заполняется жидкостью целиком. Поток жидкости в радиаторе отопителя создается насосом охлаждающей жидкости двигателя, а ее температура не зависит от степени открытия термостата. Количество жидкости, проходящее через радиатор отопителя, и, соответственно, температура воздуха в салоне регулируются с места водителя. Рычаг, который управляет работой крана и заслонки отопителя, расположен в блоке управления отопителем внизу.

Система отопления и вентиляции ВАЗ 2108–2115
Система отопления и вентиляции ВАЗ 2108 – 2115

Воздуховоды отопителя и детали управления ВАЗ 2108 – 2115

1 – окно подачи воздуха в ноги водителя и пассажира;

2 – тяга управления краном;

3 – кожух отопителя;

6, 10 – боковое сопло;

7, 9 – воздуховод бокового сопла;

14 – рукоятка управления заслонкой обогрева ветрового стекла;

Cхема работы отопителя ВАЗ 2108 – 2115

3 – заслонка обогрева ветрового стекла;

4 – заслонка обогрева ног;

5 – заслонка центрального сопла;

6 – центральное сопло;

8 – заслонка управления отопителем;

9 – окно обогрева ног водителя;

10 – воздуховод внутренней вентиляции.

Описание конструкции системы отопления и вентиляции ВАЗ 2108 – 2115

Воздух может поступать в салон через верхние щели на панели приборов, боковые и центральные сопла воздуховодов, отверстия в кожухе отопителя (к ногам), а также через опущенные стекла дверей. Для увеличения подачи воздуха служит электровентилятор.

Часть «Самар» с августа 1998 года комплектуется отопителем 2108–01. Отопитель 2108–01 отличается почти горизонтальным расположением радиатора и другим распределением воздушных потоков: в промежуточных положениях заслонки горячий воздух поступает снизу, благодаря этому к стеклам подается более прохладный воздух, а к ногам — более теплый.Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней, подключенный напрямую, вентилятор вращается с максимальной скоростью. Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха (25±10)°С — 4100±200 мин–1. Потребляемая сила тока при максимальной частоте вращения — не более 14 А.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя, т.к. можно нарушить его балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Для подогрева воздуха служит отопитель, использующий тепло охлаждающей жидкости двигателя. Радиатор отопителя установлен в кожухе отпителя и состоит из двух пластмассовых бачков и двух рядов алюминиевых трубок с напрессованными пластинами (в правом бачке — перегородка). Поток жидкости через радиатор (не зависит от термостата) создается насосом охлаждающей жидкости двигателя и регулируется краном, прикрепленным к щитку передка. Управление отопителем осуществляется двумя рукоятками распределения потоков воздуха и рукояткой управления краном и заслонкой отопителя.

Система отопления и вентиляции

Система вентиляции — приточно- вытяжная При движении автомо­биля воздух нагнетается в салон ес­тественным напором через щель между капотом и ветровым стек­лом Для увеличения подачи возду­ха можно опустить стекла дверей, а при низкой скорости — включить электровентилятор. Потоки воздуха в салоне распреде­ляются воздуховодами, располо­женными внутри панели приборов Воздуховоды съемные (прикрепле­ны изнутри). На ветровое стекло воз­дух поступает через верхние щелевидные сопла, на стекла дверей — через боковые сопла, а также через левый и правый дефлекторы, распо­ложенные в панели приборов.

Для подачи воздуха в заднюю часть са­лона служат воздуховоды, располо­женные под облицовкой тоннеля пола, а также под передними си­деньями. Интенсивность подачи воздуха к ветровому стеклу и стек­лам дверей регулируется правым верхним рычагом блока управления отопителем. расположенным в бло­ке управления отопителя. Левый верхний рычаг регулирует поступле­ние воздуха через центральные и боковые дефлекторы. Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных маг­нитов.

Частота вращения электровентиля­тора регулируется четырехпозиционным выключателем на панели приборов В зависимости от вы­бранного режима электродвига­тель подключается к бортовой сети автомобиля непосредственно или через дополнительный резистор. Если в цепь включены обе спирали резистора (сопротивлением 0.23 и 0.82 Ом), вентилятор вращается с малой частотой, если только од­на (0,23 Ом) — со средней. Подк­люченный напрямую вентилятор вращается с максимальной часто­той Потребляемая электродвига­телем сила тока при максимальной частоте вращения не должна пре­вышать 14 А.

Радиатор отопителя установлен в кожухе под панелью приборов и состоит из двух пластмассовых бачков и двух рядов алюминиевых трубок с напрессованными на них пластинами В правом бачке выпол­нена перегородка, благодаря кото­рой радиатор заполняется жидко­стью целиком Поток жидкости в радиаторе отопителя создается насосом охлаждающей жидкости двигателя, а ее температура не за­висит от степени открытия термо­стата. Количество жидкости, про­ходящее через радиатор отопите­ля, и температура воздуха в салоне регулируются с места водителя. Ры­чаг, управляющий краном и заслон­кой отопителя, расположен в ниж­ней части блока управления отопителем.

клапан доп. подачи воздуха на Audi 80

клапан оказался в хорошем состоянии. теперь все в норме.

Источники: http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti, http://ladaautos.ru/vaz-2115/sxema-sistemy-otopleniya-vaz-2115-inzhektor.html, http://vaz-time24.ru/page/sistema-otoplenija-vaz-2115

ladafakt.ru

Схема и устройство печки ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ
  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя
  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.
Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

remam.ru

Схема отопления салона ваз 2114 || Бесплатная база цифровых фотографий

Как сделать чтобы вентиля..

Схемa вентиляции сaлонa..

Схема печки на 2109..

Бесплатно доставим по ека..

Вентиляция и отопление..

Информация о галерее кран..

Отопитель /podbor-po-mode..

Отопитель с управлением..

Ваз 21093 схема охлаждени..

Установка эур на ваз 2110..

Отопитель..

Ниссан n16 замена цепи..

Отопитель ваз 2114 фото..

Отопительная схема на ваз..

Переместил в крайнее прав..

Фото печки ваз 2108..

Сколько стоит ваз 2115..

Радиатор отопителя ваз фо..

Система вентиляции и отоп..

Отопитель с управлением п..

Конструкция отопителя ваз..

Сортировать по рычаг отоп..

Управление вентиляцией и ..

Отопитель..

Электронное управление пе..

Панель приборов ваз лампо..

Ваз 2109 система отоплени..

Еще галереи по теме: схема охлождения карбюраторов кавасаки ззр400, схема парктроника приоры в исполнении, схема переключателя пмэ 7, схема перекупциков.

super-chlen.ru

Регулировка заслонок печки ВАЗ-2114

Печка, установленная на ВАЗ-2114, сравнительно неплохо справляется со своими функциями. Но есть у неё слабые места. Одно из них — это заслонки. В автомобиле положение заслонок регулируется тремя тросиками. С течением времени они теряют свои свойства, растягиваются или ослабляют натяжение. Если отопительная система не отрегулирована, тогда горячий воздух будет поступать только через центральные воздуховоды. А пассажир и лобовое стекло останутся без тепла и обогрева. В этом случае актуально разобраться, как закрыть заслонки печки на ВАЗ-2114 и провести их регулировку.

Регулировка

Водители решают эту проблему одновременно с заменой радиатора, чтобы совместить работу. Или можно обойтись без замены радиатора, если с ним всё хорошо. Но обязательно нужно проверить заслоняющие устройства на герметичность. Если герметичность нарушена, проклейте их с помощью поролона или другого утеплителя. Негерметичность приведёт к примесям холодного воздуха к горячему, из-за чего печка не сможет правильно работать.

Чтобы отрегулировать устройство, нужно заняться краником и самой заслонкой. Начать лучше с краника.

  1. Снимите панель, под которой находится нужное вам устройство. Необязательно снимать торпедо, но для наглядности можно. Плюс это позволит доработать само отсекающее устройство, проклеить его поролоном или другой изоляцией. В основном вам нужен тросик, отвечающий на отсекатель. Его вы найдёте под боковой крышкой торпедо около педали газа. На корпусе самого краника находится скоба, которая удерживает на себе оболочку тросика. Её нужно снять.
  2. Снимите тросик с рычага, после чего нужно открыть кран в максимально открытом положении.
  3. Теперь тросик можно отсоединить от блока рычажков. Старый трос вам не нужен, потому выкидывайте его. Закройте краник по мере необходимости.
  4. Отрегулируйте длину оболочки и сам трос. При этом на блоке рычагов при правом положении рычажка краник должен оказаться открытым полностью.
  5. С помощью защёлки тросик надёжно фиксируется на своём месте.

Важно! Отопитель может не работать эффективно, если нарушена работа заслонки. Не всегда её удаётся подтянуть и отрегулировать. Если элемент износился или вышел из строя, единственный метод ремонта — замена.

Теперь переходим к регулировке заслонки на печке ВАЗ-2114.

  1. Снимите скобу, которая удерживает оболочку троса на корпусе отопителя ВАЗ-2114.
  2. Слева находится рычажок жёлтого цвета, выполненный из оцинковки. Он там один, но, может, придётся нащупывать его вручную.
  3. Отведите этот рычажок на себя, по направлению к салону автомобиля. В таком положении он считается максимально открытым.
  4. Тросик нужно подтянуть и отрегулировать его длину. Правильной считается настройка, когда в правом положении длинного рычажка, расположенного на блоке рычагов, настраиваемое устройство оказывается в максимально открытом положении.
  5. Не спешите закрывать панель. Настроив положение тросика, обязательно его надёжно зафиксируйте.

Если отсекатель холодного воздуха работает правильно, тогда ваша отопительная система начнёт эффективно отапливать салон и обеспечивать горячим воздухом все точки обогрева.

Важно! Не забывайте, что на ВАЗ-2114 в его отопительной системе один рычажок предназначен для одновременного управления двумя заслонками — краника и большой заслонкой.

Перед этим проверьте, правильно ли работают все элементы отопительной системы на вашем автомобиле ВАЗ-2114. Иногда причины оказываются намного серьёзнее, потому приходится делать более капитальный ремонт или отправлять машину в автосервис. В любом случае консультация никогда лишней не бывает.

Делитесь своими впечатлениями о работе собственной печки и расскажите, какие проблемы встречались у вас. Не забывайте оставлять комментарии. Обсудим насущные вопросы вместе.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

remam.ru

Схема отопления ваз 2114

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла;

К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2. Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Принцип работы и устройство отопительной системы ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум. а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Источники: http://galantmotors.ru/document/shema/2114/2114_scheme_otopitel.php, http://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-vaz-2115.html, http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti

Печка 2114, устройство и ремонт отопления ВАЗ 2114 своими руками. Как отремонтировать печку на ВАЗ 2114 своими руками?

К сожалению, система отопления отечественного автопрома оставляет желать лучшего. Данный вопрос особенно актуален в зимнее время. Поскольку мерзнуть — это не только неприятно, но и вредно для здоровья. Кроме того, при неисправной системе отопления стекла замерзают, покрываются льдом и инеем. В таких условиях видимость на дороге ничтожна.

Устройство печки 2114

Основные элементы отопительной системы:

  • Вентилятор.
  • Резистор, который контролирует мощность функционирования двигателя вентилятора.
  • Краник.
  • Заслонки, посредством которых подается воздух в салон.
  • Радиатор.
  • Переключатель положения мощности.

При исправном функционировании системы в радиатор отопителя поступает ОЖ через краник печки. Водитель самостоятельно контролирует температуру воздуха, поступающего в салон, когда открывает и закрывает краник. Создается тепло за счет ОЖ, что достигает радиатора. Если двигатель нагрет, температура ОЖ вырастает до 95 градусов.

Отопитель имеет три режима функционирования, от которых зависит скорость вентилятора. Последняя самостоятельно контролируется водителем через переключатель положения. Зависимо от положения крана в салон дует теплый или холодный воздух. Направляют воздушные потоки заслонки. Регулировка заслонки отопителя выполняется вручную.

Не работает печка ВАЗ 2114 причины неисправности

Для отопителя ВАЗ 2114 характерны такие неисправности:

  • Течь в радиаторе.
  • Негерметичность воздуховодов.
  • Забит радиатор.
  • Забит один из шлангов воздуховода.
  • Неисправен моторчик печки.
  • Неисправен резистор.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

  1. Новый радиатор.
  2. Пустая емкость.
  3. Гаечные ключи.
  4. Набор отверток.

Порядок работ:

  1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).
  2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
  3. Снимите кожух рулевой колонки, открутив крепления снизу.
  4. Теперь займитесь разъемом, идущим на прикуриватель.
  5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
  6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
  7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
  8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
  9. Снимите два самореза, которые держат металлическую основу (как на фото).
  10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
  11. Железное основание тоже имеет крепления, которые необходимо открутить.
  12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.
  13. Радиатор печки прикреплен хомутами — снимите их.
  14. Слейте всю ОЖ и замените радиатор.

Замена моторчика печки 2114

Порядок работ:

  1. Обесточьте электрическую цепь, отсоединив минус от АКБ.
  2. Под панелью приборов отсоедините плюсовой провод моторчика.
  3. В двигательном отсеке открутите два болта, удерживающих кожух печки.
  4. Отсоедините «массу» — открутите крепежный болт провода.
  5. Открутите два болта, крепящих вентилятор к корпусу отопителя.
  6. Демонтируйте решетку воздуховода.
  7. Выводим моторчик из зацепления, надавив на него по направлению к себе.
  8. Поверните элемент на 90 градусов и выньте из кожуха.
  9. Сборка выполняется в обратной последовательности. Обратите внимание на фиксацию контактов электропитания, во избежание повторной разборки узла.

Регулировка заслонки печки ВАЗ 2114

Порядок работ:

  1. Снимите скобу, удерживающую оболочку тросика на корпусе печки.
  2. Слева есть рычажок желтого цвета, который выполнен из оцинковки.
  3. Отведите данный рычажок на себя, в направлении к салону авто. В такой позиции он считается открытым на максимум.
  4. Подтяните тросик и отрегулируйте его длину. Правильной является настройка, когда в правой позиции длинного рычажка, находящегося на блоке рычагов, регулируемое устройство окажется в максимально открытой позиции.
  5. Настроив положение троса, надежно его зафиксируйте.

Замена дополнительного резистора печки ВАЗ 2114

Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.

Замена резистора:

  1. Сначала снимите левую накладку консоли приборной панели.
  2. Отсоедините от дополнительного резистора провода.
  3. Открутите саморез крепления дополнительного резистора.
  4. Снимите дополнительный резистор.
  5. Осмотрите спирали на целостность.
  6. С помощью мультиметра проверьте резистор на обрывы.
  7. При наличии обрывов замените резистор.
  8. Установка резистора выполняется в обратном порядке.
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
  • Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
  • Жесты и световые сигналы водителями
  • Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
  • Если машина застряла в снегу что делать, как выехать, советы профессионала
  • Застряла машина в снегу как вытащить, как выехать если застрял в снегу, полезные советы
  • Дроссельная заслонка, чистка дроссельной заслонки своими руками
  • Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
  • Как отремонтировать моторедуктор печки ВАЗ 2110
  • Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
  • Что такое пневмотестер, как оценить его показания?
  • Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
  • Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
  • Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
  • Как сфотографировать автомобиль для продажи, полезные советы
  • Как выбрать автосервис (и при этом сэкономить), полезные советы
  • Как завести машину зимой, полезные советы
  • Что может стучать в автомобиле? Как определить причину стука?
  • Как провести диагностику автомобиля своими руками
  • Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
  • Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
  • Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
  • Надо ли прогревать двигатель?
  • Как самому почистить дроссельную заслонку?
  • ВАЗ инжектор плохо заводится в мороз, что делать

Ремонт и замена тросиков печки Ваз 2113, Ваз 2114, Ваз 2115

Пришла зима и вы, предвкушая комфортную и теплую поездку на своем автомобиле, заводите его двигатель, дожидаетесь его прогрева. И вот, момент включения печки настал! Вы перенаправляете обдув воздуха в направлении себя, и что же происходит?  Ровным счетом ничего! Всему виной тросики печки Ваз 2114.

Боковые и центральные дефлекторы выдают порцию едва теплого воздуха, да и обдув стекла не растапливает наледь так быстро, как бы хотелось.Многие автовладельцы мирятся с такой несправедливостью, причудами отечественного автопрома. Но мы с вами, не относимся к их числу и собираемся в корне сдвинуть ситуацию с мертвой точки!

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114.
Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки.
В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей.
Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

Диагностика работы тросиков печки Ваз 2114

Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа).
Далее подробнее:

  • Заведите, хорошенько прогрейте двигатель автомобиля.
  • Открутите три крепежных болта боковой накладки.
  • Переведите ваш взор в сторону краника отопителя.
  • Проверьте, не слетел ли тросик с краника.
  • Переместите рычаг печки на панели приборов в максимальный режим обогрева.
  • Потяните тросик на себя, удерживаете его в таком положении
  • Проверьте, поступает ли из дефлекторов горячий воздух.

Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя.
Для этого потребуется:

  1.  Демонтировать вторую накладку, только со стороны пассажирского сидения.
  2.  Взять плоскогубцы и подтянуть на себя тросик (в этот момент, переключатель температуры должен находиться на максимальном режиме обогрева).
  3.  Загнуть дополнительно образовавшееся количество троса (его количество подбирается опытным путем, и в каждом конкретном случае различается и, как правило, составляет до 0,5 сантиметров).
  4.  Подцепляем его к температурному переключателю печки.

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу.  Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы.

Замена тросиков печки ваз 2114

Иногда случаются ситуации, когда по тем или иным причинам, изделие перегибается или вовсе обламывается. Такие случаи требуют снятия делали и замены ее на новую.
Рекомендации по разбору таковы:

  1.   Металлические клипсы, которые удерживают тросик на месте необходимо отсоединить.
  2.   Одним концом тросик присоединен к крану, другой стороной к рычагу регулировки температуры воздуха в салоне. Последовательность отсоединения можно соблюдать любую. Но удобнее всего будет вначале отсоединить конец от крана печки, отстегнуть все клипсы и в последнюю очередь отсоединить от рычага.
  3.   Теперь изделие следует аккуратно извлечь из корпуса.
  4.   Обратную установку новой детали начинайте с присоединения к крану.

На рынке авто товаров представлено очень много разнообразных моделей которые различаются между собой длинной, толщиной, разнообразными видами, формами обоих концов. Для того чтобы не ошибиться в приобретении нового изделия, советуем прихватить его с собой в магазин. Обычно в тросики продается сразу одним комплектом по несколько штук.

Вот мы и узнали, как поменять тросики печки на ваз 2114. Самое главное при проведении работ, не торопиться, понять принцип функционирования механизма подачи горячего и холодного воздуха.Желаем Вам теплых печек !)

причины, замена моторчика своими руками

Главное предназначение печки в машине — обогревать салон в холодную погоду. Например, обеспечивать внутри автомобиля +16°, когда на улице стоят жуткие морозы. Основную функцию в работе отопителя выполняет вентилятор или моторчик.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

  1. Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.

    Предохранитель F7 в монтажном блоке ВАЗ 2113

  2. Реле зажигания находится под панелью приборов. Тоже может стать причиной неполадок с моторчиком печки, так как связано с цепью электрики. Убедиться в том, что это именно реле, можно по такому признаку: вентилятор не работает только на прогретый двигатель (подробнее про реле написано в конце).
  3. Портится радиатор печки, в котором со временем образуется накипь. Элемент можно снять и промыть средством «Крот» или другими жидкостями.

    Радиатор печки ВАЗ 2115 портится по причине образования накипи

  4. В систему проникает воздух, образуя пробки. Это негативно сказывается на общей работе печки, в том числе и на моторчик. Поможет грамотное развоздушивание всей системы.
  5. Неисправен добавочный резистор. Если «виновницей» является эта деталь, электричество начнёт поступать к моторчику только на третьем положении работы отопителя. Соответственно, на первом и втором режимах вентилятор включаться не будет, так как ток в этом случае идёт через резистор. Проблема решается заменой резистора.

    Добавочный резистор печки при неисправности надо заменить

  6. Ослабли контакты клемм проводки, соединяющей вентилятор с электрикой автомобиля. Нужно заново затянуть их, а если они окислились — почистить.

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

  1. Предварительно снимается боковая крышка торпедо со стороны педалей.

    Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

  2. Затем из-под торпедо отсоединяется электрический контакт — переходное устройство между электрической системой автомобиля и моторчиком.

    Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

  3. Откручивается также «масса», выведенная на болтик под головку «10».

    «Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

  1. Выкрутить защитный чехол, скрывающий моторчик.
  2. Затем извлечь удерживающие его винты.

    Фиксаторы вентилятора просто выворачиваются отвёрткой

  3. Провода, отсоединённые в салоне машины, следует вытащить наверх.
  4. После этого надо снять верхнюю накладку моторчика, чтобы легче его вынуть.

    Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

  5. Потянув рукой, снять вентилятор.
Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

  1. Установить вентилятор на ровной поверхности.
  2. Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог. Оцените статью: Поделитесь с друзьями!

2000 ВАЗ Лада Самара 1.5i 2115 Салон 2108 технические характеристики | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент

ВАЗ Лада Самара 1.5i 2115 Салон

Этот автомобиль имеет кузов 4-дверный седан с передним расположением двигателя, приводящего в действие передние колеса. Автомобиль Lada Samara 1.5i 2115 Saloon входит в модельный ряд ВАЗ 2108. Его 4-цилиндровый атмосферный двигатель с одним верхним распредвалом имеет 2 клапана на цилиндр и рабочий объем 1.5 литров. Для этой модели он обеспечивает показатели мощности и крутящего момента 76 л.с. (77 л.с. / 57 кВт) при 5400 об / мин и 116 Нм (86 фунтов · фут / 11,8 кгм) при 3000 об / мин соответственно. Коробка передач с 5-ступенчатой ​​механической коробкой передач передает мощность на ведущие колеса. Заявленная масса в снаряженном состоянии составляет 985 кг. Говорят, что он может развивать максимальную скорость 155 км / ч, что составляет 96 миль в час, заявленный расход топлива составляет 10,0 / 5,7 / 7,3 л / 100 км в городе / за городом / в сочетании, а выбросы углекислого газа составляют 180,0 г / км. .

2000 ВАЗ Лада Самара 1.5i 2115 Технические характеристики седан

Советы по автострахованию ВАЗ

Не забывайте всегда вовремя платить за страхование автомобиля.Задержки или другие проблемы с выплатами по автострахованию обычно влияют на вашу способность подавать иски.

Основные факты

2000 г. ВАЗ Лада Самара 1.5i 2115 Салон 2108

краткие сведения
Какой кузов? 4-дверный седан / седан с 4/5 местами
Как долго? 4330 мм
Насколько тяжелый? 985 кг
Двигатель какого размера? 1.5 литров, 1499 см 3
Сколько цилиндров? 4, прямой
Сколько мощности? 77 л.с. /76 л.с. /57 кВт при 5400 об / мин
Какой крутящий момент? 116 Нм /86 фут-фунт / 11,8 кгм при 3000 об / мин
Как быстро? 0-100 км / ч : 14 с
Как быстро? 155 км / ч , 96 миль / ч
Насколько экономично? 10.0 / 5,7 / 7,3 л / 100 км городской / загородный / комбинированный
Какие выбросы углекислого газа ? 180,0 CO 2 г / км
Пожалуйста, рассмотрите возможность пожертвования


Если вы нашли этот сайт полезным, подумайте о том, чтобы внести свой вклад в его работу.
Используйте биткойн-кошелек 14NWELtwUa1hLfdiHuZk9R2kjfrCVyQQtc , чтобы сделать пожертвование.

2000 ВАЗ Лада Самара 1.5i 2115 Данные салона
кузов
Тип кузова 4/5 местный седан / седан
Кол-во дверей 4
Дизайнер
Размеры и вес
мм дюймов
Колесная база 2460 мм 96.9 дюймов
Колея / протектор (перед) 1400 мм 55.1 дюймы
Колея / протектор (задний) 1370 мм 53.9 дюймы
Длина 4330 мм 170,5 дюймы
Ширина 1650 мм 65 дюймов
Высота 1415 мм 55.7 дюймов
Дорожный просвет
длина: передаточная база 1,76
Снаряженная масса 985 кг 2172 фунтов
Распределение веса
Емкость топливного бака
аэродинамика
Коэффициент лобового сопротивления 0.429
Фронтальная зона
CdA
двигатель
тип двигателя безнаддувный бензин
Производитель двигателя ВАЗ
Код двигателя
Цилиндры Прямой 4
Вместимость 1.5 литров
1499 куб. См
(91,475 куб. Дюйм )
Диаметр цилиндра × ход поршня 82 × 71 мм
3,23 × 2,8 дюйм
Отношение диаметр цилиндра / ход поршня 1,15
Шестерня клапана одинарный верхний распредвал (SOHC)
2 клапана на цилиндр
Всего 8 клапанов
максимальная выходная мощность 77 л.с. (76 л.с. ) (57 кВт )
при 5400 об / мин
Удельная мощность 50.7 л.с. / литр
0,83 л.с. / куб. Дюйм
максимальный крутящий момент 116 Нм (86 фут-фунт ) (11,8 кгм )
при 3000 об / мин
Удельный крутящий момент 77,38 Нм / литр
0,94 фут-фунт / куб. М 3
Конструкция двигателя
поддон
Степень сжатия 9.8: 1
Топливная система MPFi
bmep (среднее эффективное давление тормоза) 972,4 кПа (141 фунт / кв. Дюйм )
Максимальная частота вращения
Подшипники коленвала 5
Охлаждающая жидкость двигателя Вода
Единичная мощность 374,75 куб. См
Аспирация Нормальный
Компрессор НЕТ
Интеркулер Нет
Каталитический нейтрализатор Y
производительность
Время разгона 0-80 км / ч (50 миль / ч)
Время разгона 0-60 миль / ч
Время разгона 0-100 км / ч 14 с
Время разгона 0-160 км / ч (100 миль / ч)
Стоячая четверть мили
Постоянный километр
Максимальная скорость 155 км / ч (96 миль / ч )
Удельная мощность Чем выше, тем лучше 78.23 л.с. / тонна (1000 кг )
0,08 л.с. / кг
57,54 кВт / тонна (1000 кг )
0,06 кВт / кг
77,16 л.с. / тонна (1000 кг )
77,16 л.с. / кг
0,03 л.с. / фунт
Отношение массы к мощности Нижнее лучше 17,38 кг / кВт
29,03 фунт / л.с.
расход топлива
Расход топлива 10.0 / 5,7 / 7,3 л / 100 км городской / загородный / комбинированный
универсальный расход топлива (рассчитанный из вышеупомянутого)
л / 100 км 10,0 / 5,7 / 7,3 л / 100 км / городской / загородный
км / литр 10,0 / 17,5 / 13,7 км / л / городской / загородный
Великобритания MPG 28,2 / 49,6 / 38,7 Милли на галлон в Великобритании / городские / загородные
MPG США 23,5 / 41,3 / 32,2 MPG США / городские / загородные
Выбросы углекислого газа 180.0 г / км
Расчетный портфель CO 2 ? 169,36 г / км
Группа ВЭД (Великобритания)
CO 2 Effizienz (DE)
шасси
Положение двигателя перед
Схема двигателя поперечный
Ведущие колеса передний привод
Разделение крутящего момента НЕТ
Рулевое управление
оборотов от упора до упора
Диаметр поворота
Передняя подвеска
Задняя подвеска
Размер переднего колеса
Размер заднего колеса
Шина передняя 165/70 R 13
Шина задняя 165/70 R 13
Тормоза F / R
Диаметр переднего тормоза
Диаметр заднего тормоза
Зона торможения
Коробка передач 5 ступенчатая механика
Передаточное число высшей передачи
Передаточное число главной передачи 3.70
общий
Carfolio.com ID 112607
Общий объем производства
Код модели
Семейство моделей 2108
RAC рейтинг 16,7
Класс страхования Информация отсутствует
Налоговый диапазон Информация отсутствует
2000 ВАЗ Лада Самара 1.5i 2115 Салон добавлен 04.08.2003.
Последнее изменение 28 февраля 2013 г.
Выполните поиск на Carfolio.com с помощью Google:

© Carfolio.com - все спецификации, представленные на этом сайте, их отображение и форматирование принадлежат Carfolio.com. Несанкционированная перепечатка запрещена.

ВАЗ Лада 1500 21043 1.5 Универсал Технические характеристики, размеры

ВАЗ Лада 1500 21043 1.5 Универсал Технические характеристики двигателя

Тип двигателя - Количество цилиндров: Рядный 4
Код двигателя: -
Тип топлива: Бензин
Топливная система: 1 Solex carb
Охлаждающая жидкость : Вода
Расположение двигателя: Поперечное
Объем двигателя - Рабочий объем - Объем двигателя: 1499 см3 или 91.5 у. Аспирация: Н / Д
Степень сжатия: 9,90
Максимальная мощность - Выходная мощность: 72 л.с. или 71 л.с. или 53 кВт при 5550 об / мин
Максимальный крутящий момент: 118.0 Нм или 87 фунт-фут при 5550 об / мин
Ведущие колеса - Тяга - Трансмиссия: RWD
Коробка передач - Количество скоростей:

ВАЗ Лада 1500 21043 1,5 Универсал Расход топлива (экономия), выбросы и запас хода

Емкость топливного бака: 45 л
9.9 галлонов Великобритании
11,9 галлонов США

Какой ГРМ для ВАЗ 2115

На автомобиле ВАЗ 2115 замена ремня ГРМ производится так же, как и на других переднеприводных моделях этой марки. Ремонт можно провести самостоятельно, главное установить все шкивы по меткам. Если учесть то, что на 15-й модели ВАЗ не устанавливались моторы с 16 клапанами, можно говорить об относительной простоте замены. Перед тем как приступить к ремонту, нужно изучить теорию - последовательность, особенности.

Когда нужно менять ремень?

Первый, самый неприятный случай - обрыв ремня. Бывает часто, поэтому желательно иметь в багажнике запаску. Причина обрыва - чрезмерное натяжение, выработка шкивов, превышение ресурса, а также недостаточная надежность ремня. Перед заменой ремня ГРМ нужно оценить его внешний вид и время эксплуатации.

Если он прослужил более двух лет или пробег более 45 тыс. Км, обязательно его замените.Дело в том, что у него максимальный срок службы 60 тысяч км пробега. Но если машина уже «постарела», лучше этот показатель уменьшить, так как общее техническое состояние всех узлов и агрегатов довольно плачевное. Соответственно будет сильнее изнашиваться.

Что еще поменять с ремнем?

Сразу оговоримся, что насос системы охлаждения и антифриз имеют пробег не более 90 тыс. Км или максимум 3 года эксплуатации. При годовом пробеге 30 тыс. Км все присадки из антифриза улетучиваются, что приводит к ухудшению охлаждения.Что касается насоса, то он сломан, его шкив приобретает люфт, в результате чего ремень немного скользит.

Также необходимо установить новый натяжной ролик. Срок его эксплуатации такой же, как и у ремня. При выходе из строя из ГДМ появляется посторонний звук, говорящий о неисправности катка ВАЗ 2115. Замена ремня ГРМ подразумевает установку нового натяжного ролика. В случае износа шкивов (или их ресурс перевалил за отметку 120 тыс. Км.Пробег), их тоже желательно заменить. В противном случае новые ремни будут быстрее, и возможен обрыв.

Инструменты для ремонта и подготовки

На самом деле быстрая замена ремня ГРМ ВАЗ 2115 возможна при наличии опыта и инструмента. Вам понадобится:

  1. Ключ на «10».
  2. Ключ на «17».
  3. Специальный ключ для натяжного ролика.
  4. Джек.
  5. Ключ на «19».

Вот и все, теперь можно приступать к замене.Если поломка застала вас в пути, но есть запасной ремень, не отчаивайтесь, через несколько минут вы заведете двигатель и продолжите движение. На восьмилопастных моторах обрыв, как правило, происходит без последствий. Порядок разборки:

  1. Ослабить болты крепления правого колеса к ступице.
  2. Поднимите правую сторону с помощью домкрата. Желательно закрепить левую спинку и выйти на ручник.
  3. Снимите болты с пластиковой крышкой, закрывающей отсек с ремнем ГРМ.
  4. Ослабьте гайку крепления ролика.
  5. Ослабьте и снимите
  6. Отверните болт SO
  7. Снимите ремень привода ГРМ.

Установка нового ремня ГРМ

Когда на автомобиле ВАЗ 2115 производится замена ремня ГРМ, важно правильно разместить метки. Они расположены в трех местах:

  1. На шкиве распределительного вала и головке двигателя.
  2. На шкиве коленвала и двигателе.
  3. На маховике и пластине прикручены к блоку двигателя.

Последние метки можно увидеть только если вытащить резиновую заглушку из картера сцепления. Чтобы установить новый ремень, сначала нужно разместить все шкивы. Затем поставить ремень, но учтите, что при растяжении произойдет небольшое смещение и может измениться момент зажигания. Далее сборка производится в обратной последовательности. На машине ВАЗ 2115 Замена ремня ГРМ прошла успешно. Собрать всех, установить крышку, стараясь не потерять резиновый уплотнитель. Это позволяет избежать попадания пыли и воды в отсек распределительного устройства присоединения.

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении может биться кожух или проскакивать зубья, что может привести к нарушению фаз газораспределения.

Чем грозит не правильное натяжение ремня ГРМ двигателя на ВАЗ-2114?

Обратите внимание на зазор от ремня до двигателя, он неровный

При значительном смещении пояса можно наблюдать картину, похожую на его полный обрыв.Поэтому необходимо уделить серьезное внимание правильному натяжению ремня ГРМ, как в процессе эксплуатации автомобиля, так и в процессе эксплуатации. Вы можете сделать это самостоятельно, но будьте осторожны и обязательно следуйте приведенным ниже инструкциям.

Правильное натяжение (порядок и процесс)

Перед тем, как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в положении, когда все силы, действующие на него, будут уравновешены.Теперь приступим к растяжке.

Видео замена ленты ГРМ на ВАЗ-2114

выводы

Неправильное натяжение ремня ГРМ приведет к его ускоренному износу.

Ускоренный износ ремня из-за неправильной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ не нейтральный, но все же есть риск встать ночью в темном поле в нашей большой стране. Нам повезет, если ремень оборвется дома или на работе, а не в длительной поездке.Чтобы этого не произошло, нужен ремень ГРМ, как мы писали выше!

Замена ремня ГРМ своими руками на автомобилях ВАЗ 2113, 2114, 2115, в ГБЦ которых установлены клапаны в количестве 8 штук, актуальна сегодня для многих автовладельцев данных марок. Операцией это назвать сложно, так как в гараже или на любом ровном участке можно легко произвести ремонт без использования специального оборудования.

Перед началом работы следует подготовить необходимые запчасти:

  1. Тумблер, артикул 21080-1006040-82.
  2. Ролик натяжной, артикул 830900АЕ2 (2108-1006120).
  3. Помф в системе охлаждения мотора, артикул 2108-1307010.

Специалисты рекомендуют менять одновременно с зубчатым ремнем, натяжным устройством и помпой в системе охлаждения, так как проблемы с этим узлом чаще всего приводят к сбоям в работе клапанного механизма. Потребуется наличие инструмента и приспособлений: домкрат

  • ;
  • Подставка
  • под кузов автомобиля;
  • ботинки противозубые;
  • набор гаечных ключей;
  • емкость для слива теплоносителя;
  • тряпка.

Подготовительные работы

Для замены ремня ГРМ ВАЗ 2114 своими руками понадобится подъемная, смотровая яма в гараже. Когда нет другого, он вполне подойдет для любого гладкого участка.

Автомобиль установлен на рабочем месте, затянут трос ручного тормоза, рычаг переключения передач переведен в нейтральное положение. Под задние колеса необходимо установить антиразрядные башмаки. Баллонный ключ ломает колеса на колесе в передней части машины с правой стороны, поднимает автомобиль ручным подъемником, подставляет надежный упор под кузов и разбирает колесо.Теперь можно приступать к выполнению операции по замене ремня ГРМ на ВАЗ 2114 8 клапанов.

О порядке замены своими руками

Открыть капот моторного отсека, отсоединить клеммы от АКБ. Далее работы производятся в таком порядке:


Установка нового ремня

Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов выполняется в порядке обратного снятия изношенного элемента. Перед началом работы тщательно проверяется положение установочных табличек в приводном механизме.Если не выполнить эту проверку, можно повредить детали клапанного механизма в головке блока цилиндров. Бывают случаи, когда поршень был поврежден кроме клапанов, в некоторых случаях шатуны. Сначала установите регулировочную шайбу, затем ролик натяжителя, закрутите гайку на болт ее крепления, но не затягивайте. При изменении системы охлаждения мотора установите новую запчасть. Далее порядок работы будет такой:


Данный ремонт, выполненный своими руками, можно считать завершенным.Замену ремня в приводе можно произвести, обратившись в специализированный центр, но цена выполнения таких работ будет от 1000 руб. Сэкономить на ремонте можно, выполнив замену ремня самостоятельно, следуя инструкциям и советам специалистов.

Также смотрите видео Замена ремня ГРМ на ВАЗ 2113, 2114, 2115:

Здравствуйте, сегодня мы расскажем, как снять и заменить ремень ГРМ и натяжение ремня ГРМ на ВАЗ 2113, 2114, 2115.Ремень ГРМ служит в среднем 50-60 тысяч км, лучше больше не ездить. Если у вас 8-клапанный двигатель, то даже при обрыве ремня ГРМ ничего страшного не произойдет, закончите только замену самого ремня, а если у вас 16-клапанный двигатель, то при обрыве ремня ГРМ вы может попасть клапан, а может случиться и еще кое-что похуже. Если во время работы двигателя вы слышите посторонний шум от ремня ГРМ, значит, ролик натяжителя стал шуметь и его придется менять.Время от времени необходимо проверять состояние ремня ГРМ, если появились трещины или ремень растянулся, его тоже нужно менять.

Итак приступим к процессу снятия и замены ремня ГРМ. Для начала откручиваем болты ГРМ защиты ремня ГРМ, 2 болта сзади крышки и один сбоку

Теперь нужно снять ремень генератора, для этого используем болт натяжения ремня генератора и снимаем ремень.
Далее снимаем переднее колесо со стороны пассажира и снимаем пластиковую защиту за ним.

После этого поверните болт шкива генератора по часовой стрелке до тех пор, пока метка на валу распределительного вала не совпадет с меткой на задней части приводного ремня

Теперь закрепите отверткой или еще чем-нибудь шкив коленвала и открутите болт шкива ремня генератора, снимите шкив

Затем откручиваем болт натяжителя ремня ГРМ и снимаем ремень ГРМ

Собрать все в обратной последовательности.После этого проверьте натяжение ремня, его следует повернуть на 90 градусов, если этот показатель больше или меньше, затем ослабьте ролик натяжителя и отрегулируйте натяжение.

Замена ремня ГРМ ВАЗ 2115 может потребоваться, если он растянулся или лопнул. В случае разрыва вы услышите глухой звук, и мотор заглохнет. В целом по регламенту менять его, вне зависимости от состояния, нужно каждые 50-60 тысяч километров.

Инструкция

1. Снимите ремень, приводящий в действие генератор.Для этого:

  • возьмите ключ на 13 (роговой или накидка) и ослабьте гайку, которая подползла к генератору к монтажной планке
  • ключ на 10 Прокрутите регулировочный болт против часовой стрелки, чтобы ослабить натяжение
  • снимите

2. Ключом на 10 откручиваем все болты, которые фиксируют переднюю крышку ГРМ: два сбоку крышки, четыре сзади, три снизу передней части поддона и один по центру. После снятия крышки.

3.Снимаем правое колесо. В моторном отсеке ВАЗ 2115 увидите пластиковую заслонку. Его тоже нужно удалить.

4. Используя головку на 19, поверните коленчатый вал по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не будет совмещена с установочными усами на задней крышке механизма газораспределения. При этом нужно держать болт, фиксирующий шкив.

5. Снимите резиновую заглушку, которая находится в верхней части картера сцепления, и убедитесь, что риск на маховике находится напротив паза в картере сцепления.

6. Снимите шкив привода генератора, отвернув болт.

7. Ключом на 17 ослабьте гайку крепления натяжного ролика.

8. Поверните ролик так, чтобы ремень был ослаблен до предела.

9. Снимите ремень (если вы хоть натяжной ролик удерживали, то открутите гайку, крепящую его, и снимите шпильками).

10. Ставить новую, растягивать и собирать все в обратном порядке.

Что делать с ВАЗ 2115.Исторические тематические заметки

автомобилей ВАЗ-2115 - модернизация автомобиля ВАЗ-21099. Модель отличается от предшественницы новой передней частью кузова с оригинальными фарами, измененной формой капота и передних крыльев, новыми фарами со вставкой между ними, окрашенными в цвет кузова бамперами, спойлером на багажник с дополнительным стоп-сигналом. , накладки на пороги, накладки на пороги, новая крышка багажника ... Автомобиль занимает промежуточное положение по цене между предыдущим семейством «Самара» и новым семейством «LADA 110».В дальнейшем модернизируются и другие модели семейства SAMARA 2108 и 2109, результатом которой станут 2113 и 2114 соответственно. Достоинства и преимущества автомобилей LADA SAMARA-115 - комфортный салон, более удобная и совершенная приборная панель, вместительность и удобство за счет увеличения крышки багажного отделения, высокие динамические качества, хорошая управляемость и устойчивость на различных типах дорог. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

Модификации: Изначально модификации выпускались с патроном 1.Двигатель 5 литров с карбюратором. Модельный ряд ОАО «АВТОВАЗ» включает модификацию ВАЗ-2115 с двигателем с распределенным впрыском топлива.

Комплектация: Предлагаются следующие варианты автомобилей - «стандарт» (ВАЗ-21150-20), «норма» (ВАЗ-21150-21) и «люкс» (ВАЗ-21150-22).

Переднеприводный седан - первый представитель обновленного семейства самарских автомобилей. На машине установлен бензиновый двигатель объемом 1,5 литра и 5-ступенчатая механическая коробка передач.

Благодаря измененной форме кузова улучшена аэродинамика автомобиля.В конструкции использованы новые штампованные передние детали, модифицированные пластиковые бамперы, дополнительные накладки боковых дверей, обтекатели порогов, крышка багажника с разъемом в уровень пола. Предусмотрены новые фары, оригинальный дизайн задней светотехники. Новая панель более обтекаемой и эргономичной формы, кнопочные переключатели и контрольные лампы с подсветкой, блок индикации бортовой системы управления, несущий информацию о закрытии замков дверей, отстегнутых ремнях безопасности, предельном износе тормозных колодок, левый ключ зажигания, уровень масла, охлаждающей и омывающей жидкости.

У этой машины есть еще одно название - «Самара-2». Хотя это касается не этой модели, а всего семейства, которое, как и предыдущее, состоит из трех базовых машин. А по европейским меркам (трехзначный индекс) эту машину называют 115-й.

Несмотря на обилие названий, суть автомобиля та же - это «доработанный» седан 21099. От предшественника он отличается оригинальным дизайном передней части с новыми фарами, большой крышкой багажника, открывающей свой проем. к самому бамперу и большим задним фарам.Задний номер, как и на «десятке», расположен на бампере.

Ряд дизайнерских решений позаимствован из «десятого» семейства - регулируемая рулевая колонка, высокие точки крепления ремней безопасности передних сидений, комбинация приборов.

Модернизированы приборная панель и обивка дверей, но есть полная комплектация со старым, «99-м» салоном.

Самостоятельно начал сходить с главного конвейера в апреле 2000 года. До этого собирал в Опытно-промышленном производстве.

В простонародье модель ВАЗ 2115 еще называют «биркой». Этот автомобиль представляет собой рестайлинговую версию модели 21099. «Конвейерное» производство 2115 было начато в 1997 году.

Сначала автомобиль собирали только в опытно-производственном цехе. Но уже на главном конвейере автомобильного завода «Тег» прочно встал в 2000 году. С 2004 года модель полностью заменила, на тот момент уже не выпускавшуюся «девяносто девятую».

Основные отличия ВАЗ 2115 от предшественника:

  • усовершенствованная головная оптика;
  • задние фонари модернизированные;
  • крышка багажника новая в комплекте со спойлером;
  • доработаны передние крылья и капот
  • .

Автомобиль также получил доработанный бампер и широкие молдинги дверей.

Исторические тематические заметки

Истрия марки ВАЗ 2115 очень интересна и оригинальна по-своему. Автомобили «семейства» ВАЗ, известные под названием «Самара 2», по непонятной причине имеют серийные номера, что несколько противоречит общепринятой традиции. Первым из всей линейки 2113-15 является ВАЗ 2115.

Изначально конструкторы Волжского автозавода планировали провести комплексную модернизацию марки 21099.Предполагалось, что в него войдут как обновление дизайна, так и полная доработка механизмов автомобиля и конструкции его основных узлов. Однако от этой идеи вскоре отказались, и Самара 2 унаследовала практически все основные характеристики от своих предшественников.

Это, с одной стороны, не сильно повлияло на общие характеристики, однако, с другой стороны, позволило максимально унифицировать модели ВАЗ.

Тюнинг ВАЗ 2115: "моторная" индивидуальность


Модель ВАЗ 2115 - переднеприводный седан, который является первым представительным модельным рядом с названием Samara 2.Автомобиль, без сомнения, претерпел определенные изменения, но, помимо всех попыток заводских разработчиков создать поистине идеальный отечественный автомобиль, многие автомобилисты постоянно чем-то не довольствуются и едят, чтобы преобразить «метку» по свои собственные пожелания. Многие улучшения касаются, чаще всего, внешнего вида, скоростных характеристик, динамических характеристик и, конечно же, двигателя.

Следовательно, если вы решили провести тюнинг двигателя ВАЗ 2115, то вам понадобятся:

  1. Распредвал (хороший вариант - Магнум 9.95, который может обеспечить подъем клапана на 9,95 мм в автомобиле, что значительно улучшит реакцию двигателя на дроссельную заслонку). Также следует заменить стандартные пружины на версии с большей жесткостью.
  2. Обязательно установите турбину.
  3. Регулятор наддува, от которого будет зависеть регулирование давления наддува.
  4. Специальный предохранительный клапан.
  5. Перепускной клапан турбины.
  6. Должна быть доработана тормозная система ... Потребуется замена заводских деталей на значительно улучшенные специальные пылеотталкивающие тормозные диски и обновленные тормозные колодки, которые имеют увеличенную площадь торможения.

Если говорить об улучшении двигателя этой модели, то нельзя не вспомнить еще один нюанс. Чип-тюнинг ВАЗ 2115 лучше доверить профессионалам, которые являются специалистами в этой области. Прежде всего следует отметить, что начальные настройки контроллера автомобиля можно отрегулировать до приемлемых средних значений, которые нужны транспортному средству.

Если необходимо изменить калибровки, то стоит обратить внимание, что на сегодняшний день существует несколько программ, имеющих определенную специализацию.Например, некоторые из них ориентированы на экономичную езду, их основная цель - снизить расход топлива. Но есть также программы, ориентированные на динамичное вождение. Выбор, конечно, за вами.

Тюнинг салона ВАЗ 2115: удобство во всем


Если сравнивать, например, как часто выпускается 2115, то следует отметить, что это точно последняя модель ... Что касается самого процесса доработки, то Во-первых, определитесь с тем, как вы хотите, чтобы интерьер вашего автомобиля выглядел.Далее следует разобрать старый салон.

Это, наверное, самая грязная работа, требующая терпения. Когда закончите, вы можете переходить к следующему пункту. А дальше нужно произвести тюнинг панели ВАЗ 2115, а также заменить руль и установить различные нужные вам гаджеты. Следующим этапом будет реставрация потолка, пола и дверей. При желании можно установить красивые современные светодиодные ленты.

После этого переходим к сиденьям. Здесь у вас есть два пути: либо восстановить старые, либо приобрести новые.Во многом это зависит от вашего кошелька, ведь второй вариант будет несколько дороже.




Решение - следующий шаг. Потратив его, можно надолго забыть о так раздражающем писке и шуме. Что касается обивки, то ее можно реализовать с помощью одного из множества улучшений. Если есть желание и средства, то можно отделать салон кожей. Таким образом вы избавитесь от нежелательной грязи и скопления влаги.Всегда лучше доверить смену обивки специалисту, ведь это не очень простой процесс.

Что добавить к «внешнему виду» ВАЗ 2115

Можно с полной уверенностью сказать, что сегодня мода на тюнинг автомобилей не только не исчезла, а наоборот - усилилась. Все, кто вчера даже не хотел слышать об изменениях в своей машине, сегодня уже проводят полноценные консультации с друзьями-автолюбителями о том, какие новшества можно поставить на свой автомобиль, или как лучше его поменять, а то и вообще изменить его.

Если вы являетесь владельцем ВАЗ 2115 и хотите провести его внешний тюнинг, то вам обязательно стоит заменить задний и передний бампер на более оригинальные вариации, имеющие гораздо более агрессивный вид. Также можно заменить базовую оптику на более стильные современные фары, установить эффектный задний спойлер и украсить капот автомобиля большими воздухозаборниками. Это подчеркнет особенный спортивный характер вашего автомобиля.




Чаще всего тюнинг проводят в тех случаях, когда в машине хозяев что-то не устраивает.Следует понимать, что процесс улучшения требует затрат определенных денежных средств, которых иногда катастрофически не хватает. Это не простая игрушка, как может показаться на первый взгляд. Поэтому при принятии решения о смене автомобиля следует все тщательно взвесить и просчитать, чтобы не получить полуразобранный автомобиль, на последующее доработку которого не хватит денег.

Автомобили иностранного производства набирают популярность на дорогах России.Последний представитель Lada Samara, ВАЗ 2114, недавно был снят с производства. Надо сказать, что это была целая эпоха автомобилестроения, в которой, как и везде, было много ошибок. К счастью, среди жителей страны есть люди, которые решают проблемы, которые не заметили на заводе или просто проигнорировали. Таким образом, доработка стандартных автомобилей, в частности тюнинг ВАЗ 2115, стала обычным делом.

В этой статье мы поговорим о том, как доработать интерьер, так как этот момент очень важен, ведь именно здесь находится водитель и его пассажиры.

Начало тюнинга салона

В первую очередь нужно разобрать салон, оставив голый металл. Это может показаться сложным, но здесь все интуитивно понятно.

Также стоит набор инструментов:

  • Ножницы хорошие (желательно портные)
  • Канцелярский нож
  • Швейная машина
  • Наждачная бумага
  • Отделочный материал
  • Набор игл и булавок

Далее определяемся с материалом.Как правило, используется кожзаменитель, но на нем не стоит экономить, так как некачественный кожзаменитель может пузыриться от клея или просто порваться при затяжке. Если позволяют финансы, то можно применить натуральную кожу, либо замшу, либо алькантару. Последние два требуют постоянного ухода и очистки, так как из-за ворсистой структуры они очень жирные. Также нужно сразу выбрать цвет. Яркий красный цвет многим кажется привлекательным, но стоит помнить, что одновременно он является еще и отличным раздражителем, а значит, машина станет непригодной для дальних поездок.Поэтому лучше выбирать нейтральные тона.

Обязательно помнить о практичности. Светлые тона сильно пачкаются, потому что это машина, в которой люди сидят в обуви и верхней одежде, а это много пыли и мусора.

Обивка интерьера - это прежде всего наклеивание материала. Следовательно, нужно также правильно подобрать клей. Сейчас немецкий KLEIBERIT и польский BOTERM GTA хорошо зарекомендовали себя на рынке. Они применимы ко всем вышеперечисленным материалам.

Перетяжка - это самая суть работы

Если вы планируете проводить тюнинг ВАЗ 2115 своими руками, то вам стоит запастись терпением. Обивка начинается с мелких деталей небольшой площади (боковые стойки, стойки крыши). На них будет накоплен небольшой опыт, который пригодится позже. Дело в том, что выкройки здесь не нужны, чего нельзя сказать о консоли, самой торпеде.

Прокладка панели приборов

Этот элемент очень нуждается в предварительных измерениях.Для создания узоров используется флизелин. Его радость в том, что он очень гибкий. Из него нужно сделать крышку, а затем вырезать по разметке панели. Здесь нужно быть очень осторожным, чтобы не порезать пластик, так как они будут просвечивать сквозь отделочный материал.

Что ж, выкройки готовы, теперь их нужно перенести на кожзам. Это занятие требует настойчивости, аккуратности, аккуратности и небольшого опыта. При нанесении размеров нужно точно очертить готовые выкройки, затем прибавить 0.5-0,6 см по всему периметру. Этот промежуток нужен для сшивания.

Также существует самоклеющаяся пленка «Аракал», однако для работы с ней нужен большой опыт, поэтому мы не рассматриваем этот способ. К тому же он самый дорогой.

Дальше происходит что-то вроде превью: все «кусочки» встают на свои места, после чего желательно рассматривать целостную картину ... Многие не хотят этого делать, чтобы получить «сюрприз», но тогда это случается. , но с обратным эффектом.

Ну, все готово, теперь осталось сшить все вместе.

Если это первый опыт работы со швейной машиной, лучше поэкспериментировать с другими тканями, чтобы не испортить материал.

После пришивания на изнаночной стороне останутся манжеты, которые необходимо отрезать, причем как можно короче. Для этого есть профессиональные машины, но они стоят больших денег и покупаются только в ателье. Теперь на лицевой стороне швы формуются плоскогубцами, иначе на панели не будет четкости, все будет бесформенным и расплывчатым.

Что ж, вот еще один превью, после которого мы откладываем нашу крышку для панели. Теперь нужно подготовить саму площадку для перетяжки. Для этого берем наждачную бумагу, примерно 240 или 320, и шлифуем все детали. Это необходимо для того, чтобы сгладить неровности и улучшить сцепление клея с панелью. Особое внимание стоит уделить внутренним углам, где это действие нужно проводить очень осторожно.

Теперь наконец все готово к затяжке панели приборов на ВАЗ 2115 своими руками.

Наносим на материал так называемый «грунтовочный слой» клея. Не волнуйтесь, если он впитается: должно. После того, как он высохнет, выкладываем вторую, а затем надеваем крышку на приборную панель. В обязательном порядке проследить, чтобы под материал не попал мусор и прочие мелочи, ведь достать их потом будет невозможно. Теперь нужно все места разгладить тряпкой, где-то подтянуться. Если есть пузыри, то лучше попытаться удалить их, пока клей еще влажный: тогда материал останется гибким и эластичным.

После того, как перетяжка панно своими руками закончена, нужно переходить к остальным деталям интерьера, с ними теперь будет намного проще.

Заключение

В заключение стоит напомнить, что тюнинг автомобилей ВАЗ 2115 не ограничивается изысканностью салона. Из-за несовершенства конструкции, которая достается владельцу после сборки на заводе, есть огромный простор для фантазии, а также для проявления технических талантов людей.Многие считают, что за те деньги, которые вкладываются в такую ​​деятельность, можно купить иномарку, однако стоит помнить, что это будет всего лишь серийная копия, не выделяющаяся из общего потока подобных.

Наверное, каждый владелец мечтает о тюнинге своего автомобиля ВАЗ, думаю, нет ни одного человека, который хотел бы иметь эту марку автомобиля в наличии. Итак, поговорим о том, какие есть варианты такой настройки и что нужно для ее реализации.

Изменение внешнего вида автомобиля - это самый распространенный и самый массовый вариант его тюнинга, ведь какой грех скрывать динамические характеристики этого автомобиля - вполне хорошие.

Поменять тупой передний бампер не так уж и сложно, вариантов на выбор много, но сделать так, чтобы это не повлияло на уменьшение дорожного просвета и соответственно проходимость автомобиля - это уже более сложная задача.

Но варианты есть всегда, главное не спрашивать владельцев о целесообразности таких манипуляций, иначе могут по разному объяснять, в том числе и с помощью крепления.

Есть еще один еще более неудачный, чем предыдущий пример, вариант юбки «макси» конечно не смотрится, но передний бампер придает автомобилю более стремительный и современный вид.

Задняя часть автомобиля также часто подвергается довольно глубокой тюнингу, что не всегда идет на пользу ее стройному силуэту и дает вид некоего средневекового паровоза, а не машины 21 века. Никелированная банка глушителя не всегда спасает в этом плане. Их было бы несколько, минимум четыре, вид был бы явно посвежее, но, к сожалению, это не всегда делается.

Спойлер, быстро прикрученный рукой к крышке багажника, конечно, создает некоторую силу, заставляющую задние колеса прижиматься ближе к земле, когда машина все еще развивает высокие скорости, но почему это для переднеприводной машины, остается загадкой.

Но хороший вариант для заднего тюнинга ВАЗ 2115, четыре патрубка выхлопа только подчеркнут стиль и не портят внешний вид.

Еще один пример неудачного расположения можно увидеть на следующем фото.

Учитывая не очень хорошую изоляцию салона от внешнего мира, до конца нюхать выхлоп для пассажиров - сомнительное удовольствие, да и не факт, что они положительно оценят такой тюнинг. Недаром при проектировании любой машины одна из задач, стоящих перед конструкторами, - отодвинуть выхлопную трубу от салона, чтобы снизить риск отравления пассажиров выхлопными газами.

Но на этом фото довольно тщательный и смелый тюнинг дверей, скорее всего модернизация коснулась и самого кузова, причем не колхозного, а вполне профессионально, на ВАЗ 2115 своими руками он есть Довольно сложно сделать такой тюнинг как на фото. При таком внешнем тюнинге просто грех не модернизировать двигатель, что наверное и было сделано.

Двигатель ВАЗ-2115, по заявлениям его владельца, достаточно удачный, поэтому основное направление тюнинга, улучшающее его характеристики, - сколы.

Скол двигателя

Роликов по чип-тюнингу ВАЗ 2115 в интернете предостаточно, и каждый владелец хоть раз интересовался этой темой, но что это такое и что именно дает. Чип-тюнинг - это изменение программного обеспечения в компьютерном управлении двигателем. Выполняется для разных целей, в зависимости от предпочтений владельца: кому-то нужно больше тяги на низких скоростях, кому-то нужно снизить расход топлива, а кому-то нужно изменить угол опережения зажигания, чтобы перейти на газ или наоборот на низкооктановый бензин.Есть и спортивные варианты сколов, в некоторых случаях они увеличивают мощность в районе 5%, что неплохо для мотора, у которого уже около 90 лошадей. Те, кому эти 5% не ищут пути более глубокой переделки мотора.

Тюнинг цилиндро-поршневой группы

Основное направление тюнинга ВАЗ-2115 в районе двигателя - увеличение его объема, хонингование стенок цилиндров, установка облегченных коленвала и поршней, замена или доработка впускного коллектора.Все это приводит к улучшенной смазке, более легкому движению коленчатого вала и, как следствие, к достижению более высоких рабочих скоростей и, следовательно, мощности.

Тюнинг ГБЦ и ее содержимого

Настройка головки блока цилиндров - это следующий этап, который обычно выполняется одновременно с модернизацией цилиндро-поршневой группы, позволяющей раскрыть двигатели на полную увеличенную мощность. Он включает повторное растачивание выпускных отверстий для улучшения вентиляции цилиндров и шлифовку впускных отверстий для лучшего наполнения цилиндров.топливная смесь, замена распредвала на модифицированный более высокий профиль кулачков, а также замена пружин, толкателей, клапанов на их более прочные или облегченные варианты.

Тюнинг трансмиссии ВАЗ-2115

Увеличение мощности двигателя автоматически приводит к увеличению нагрузки на все остальные части автомобиля, особенно в связи с этим страдает трансмиссия, которая вынуждена передавать повышенный крутящий момент от двигателя к колесу. Следующее, о чем нужно подумать после настройки двигателя, ради безопасности себя и пассажиров, - это точно такая же переделка трансмиссии.Для реализации поворотов на высокой скорости владельцы этого автомобиля часто используют дифференциал повышенного трения. Это обновление радикально меняет управление, поскольку автомобиль имеет тенденцию входить в поворот по самому большому радиусу, что требует более точного рулевого управления и большей концентрации во время вождения. Также важен вариант настройки сцепления, который представляет собой легкий маховик, спеченные диски и жесткие пружины корзины. Все это требует более тщательной балансировки на подставке, но результат того стоит.

Не забывайте, что вам тоже нужно притормозить.

Повышенная мощность и соответственно скорость надо чем-то останавливать во время езды. В этом плане будут полезны вакуумные двухмембранные усилители тормозов. Их установка предполагает двукратное увеличение давления на педаль тормоза. При установке дисковых тормозов с увеличенным диаметром эта мера просто необходима.

В сети можно найти множество фото и видео тюнинга салона как ВАЗ 2115, так и семейства ВАЗ в целом, которые только люди не придумывают по этому поводу.И это неудивительно, ведь большую часть времени мы проводим в салоне, через него контактируем со всеми органами управления, при этом такая настройка вполне доступна и вы можете сделать это самостоятельно, не привлекая сторонних специалистов.

Автоматическое шумоподавление

Комфортные ощущения в автомобиле для многих владельцев не менее важны, чем мощный двигатель, а значит, усиление пильной, звуковой, тепло- и шумоизоляции точно не будет лишним. Причем эта работа требует не каких-то специальных знаний, а просто скрупулезности, аккуратности и выдержки в работе.То же самое и с обивкой. Качественное выполнение этой работы гарантирует вам долгий срок службы обивки и сохранение ее свежего внешнего вида.

Сиденья водителя и пассажира

Тюнинг сиденья может предполагать не только его банальную перетяжку, но и некоторое расширение функционала, например, введение подогрева или динамиков.

Панель приборов - это место, к которому прикован взор водителя на протяжении всего процесса вождения, вариантов настройки огромное множество: это и светодиодная подсветка, и индивидуальные шкалы, и дополнительные устройства управления.Вариантов очень много и каждый по-своему подчеркивает индивидуальность автовладельца.

Вариантов тюнинга огромная масса, об этом написано куча статей, в интернете снято много роликов, но эта тема неисчерпаема. Всегда найдутся мастера, которые изобретут что-то новое и оригинальное. Ведь недаром стоимость тюнинга некоторых экземпляров может превышать стоимость автомобиля в 2, а то и в 3 раза. В общем, делайте тюнинг, проявляйте индивидуальность, но делайте это с умом.Удачи тебе.

Как известно, любой автомобиль, будь то ВАЗ 2115, нуждается в плановом профилактическом обслуживании ... Ведь многие автокомпоненты изнашиваются из-за трения друг о друга, изделия из резины подвержены старению. Также в процессе эксплуатации транспортного средства может произойти нарушение параметров регулирования. Многие автовладельцы при ремонте своими руками предпочитают обращаться в автосервис. Однако это личное дело каждого из водителей. Главное не забывать о необходимости периодических осмотров.

Например, такой неприятности, как замена термостата, можно избежать, если вовремя обратить внимание на неисправности в агрегате. В целом ремонт и обслуживание ВАЗ 2115 включает в себя, помимо ремонтных работ, осмотр и регулировку агрегатов, а также их смазку.

Периодичность проверки автомобилей

Понятно, что для владельцев это возможность избежать больших затрат, в частности, сэкономить на оплате труда автомехаников в сервисе. Заменить, например, радиатор отопителя вполне под силу даже начинающему водителю.Однако владельцам транспортных средств следует сосредоточиться на профилактическом обслуживании. Такой подход позволит вам свести ремонт автомобилей ВАЗ 2115 к минимуму, тем самым сэкономив как ваше время, так и финансовые ресурсы. Чтобы не пришлось ремонтировать ВАЗ 2115 своими руками, сделайте своевременный осмотр своего автомобиля.

Техобслуживание через 15000 км

Самой первой «вехой» на пути вашего автомобиля считается 15 000 км. На этом этапе следует провести следующие манипуляции:

  • проверить работу замков автомобиля и целостность лакокрасочного покрытия кузова,
  • проверить состояние всех без исключения элементов задней и передней подвесок (петли, защитные кожухи, шаровые опоры, сайлентблоки).На этом этапе вам может потребоваться ремонт подвески,
  • проверена герметичность систем охлаждения, питания и тормозов,
  • проверка люфта рулевого колеса,
  • проверка уровня охлаждающей жидкости и электролита в аккумуляторе,
  • контролируется натяжение ремня в приводе генератора, также проводится визуальный осмотр с целью контроля работоспособности,
  • контролируется работа всей электроники и проводится комплексная проверка генератора,
  • проводится комплексная проверка системы зажигания - может потребоваться ремонт реле втягивающего устройства стартера,
  • Проанализировано
  • посторонних шумов (если есть).Они могут быть вызваны неисправностями в двигателе, коробке передач и других компонентах,
  • проверяет эффективность задних и передних тормозов. Кроме того, контролируется ход педали тормоза,
  • замена необходимого масляного фильтра в картере двигателя и масла,
  • проверены передние тормоза (состояние колодок в них),
  • проверяется уровень масла в КПП,
  • необходимо смазать дверные петли и прочистить сливные отверстия на дверях.

Следующий, не менее важный этап - момент достижения пробега 30 000 км. На данном этапе выполняются:

  • проверка герметичности соединений в узлах,
  • Контроль хода педали сцепления и свободного хода педали тормоза,
  • проверка работоспособности регулятора давления,
  • затяжка креплений агрегатов и агрегатов двигателя. Эта манипуляция необходима и в том случае, если ремонтировали двигатель ВАЗ 2115,
  • замена фильтрующих элементов воздушного фильтра,
  • очистка и смазка клемм и зажимов аккумуляторной батареи,
  • балансировка колес и регулировка углов установки,
  • замена свечей зажигания,
  • на этом этапе может потребоваться отремонтировать амортизатор или проверить состояние задних тормозных колодок,
  • промывка деталей карбюратора и топливного насоса, замена фильтра,
  • смазка замочной скважины.

Если периодически проводить профилактические осмотры на ВАЗе, то ремонт рулевой рейки, например, обойдется гораздо дешевле, чем если игнорировать все возможные признаки неисправности и «проехать» до точки, когда весь агрегат не подлежит ремонту. То же можно отнести и к такой операции, как ремонт ходовой части - везде своевременная диагностика считается менее затратной.

Регулярные проверки автомобилей

Итак, если вы используете свой автомобиль постоянно, то регулярные проверки нужно проводить каждые пятьсот километров.К таким работам относятся: проверка уровня масла в картере, проверка охлаждающей и тормозной жидкости в соответствующих системах, а также электролита в аккумуляторной батарее. Также следует следить за давлением в шинах. Если вы редко пользуетесь автомобилем, это нужно делать перед каждой поездкой.

«Глаз». Технические характеристики автомобиля

Малогабаритный и компактный автомобиль «Ока», или ВАЗ 1111, впервые появился на АвтоВАЗе и Волжском заводах в 1989 году и должен был стать доступным, популярным и экономичным семейным автомобилем.Разработчики «Оки» разработали практическую модель бюджета для людей со средним достатком. Субкомпакт выпускался в самых разнообразных модификациях - социальной для инвалидов с литровым двигателем, спортивной с электроприводом и усиленной подвеской, а низкая стоимость автомобиля достигалась скромным оснащением салона. Изначально «Ока» выпускалась с простым двигателем мощностью 30 лошадиных сил, позже с конвейера сошли модели мощностью 33 л.с. и 53 л.с. «Ока», характеристики которой функциональные: подвеска независимая, гидравлическая, тормоза передние дисковые, задние барабанные, подвеска передняя и привод сцепления - тросовый, идеально подходит для городской суеты и поездок за город.Размеры автомобиля позволяют парковаться даже в самых неудобных и маленьких местах, маневрировать в городском потоке - длина Оки 3,2 м, ширина 1,42 м, высота 1,4 м, вес всего 645 кг. Двигатель «Ока», характеристики которого не особо мощные, прост и доступен в обслуживании. Автомобиль снят с производства в 2008 году.

Характеристики автомобиля «Ока»

Ока - переднеприводный четырехместный хэтчбек с тремя дверями и четырехступенчатой ​​коробкой передач.Двигатель расположен поперечно, он двухцилиндровый, рабочим объемом 750 куб. Полная масса 975 кг. Скромная колесная база в 218 см и колея передних колес 121 см компенсируются хорошим дорожным просветом в 15 см. «Ока» разгоняется до 100 км / ч за 30 секунд, а его максимальная скорость составляет 130 км / ч. Четверо взрослых среднего телосложения вполне могут разместиться в салоне автомобиля, а багажное отделение можно увеличить, сложив задние сиденья. В свое время на заводах выпускалась довольно популярная модификация автомобиля «Ока», характеристики которой отличаются лишь чуть более мощным двигателем в 63 лошадиные силы, но внешне отличий было очень много.Это автомобиль с названием «Динара», с оригинальной формой переднего бампера и решетки радиатора, поэтому кузов имеет более эстетичный вид. В производстве была модификация «Электро», которая работала на электроприводе, работала бесшумно и нетоксично. В целом Ока, характеристики которой скромные, но функциональные и практичные, в ремонте нуждается очень редко, а если возникнет такая необходимость, то ремонт стоит очень дешево. Ока - отличное средство передвижения по городу.

Плюсы и минусы автомобиля

К достоинствам модели ВАЗ 1111, несомненно, можно отнести необычайно низкий расход топлива, всего 3,2 литра на 100 км и отличную маневренность в потоке автомобилей. Несмотря на скромные габариты автомобиля, если сложить задние сиденья, багажное отделение становится очень вместительным, почти таким же, как у любого обычного седана. Салон оборудован хорошей печкой и удобным рулем, педаль сцепления мягкая. Самым главным достоинством Оки является, конечно же, неприхотливость в использовании, невысокая цена запчастей и простота ремонта.

Из недостатков автомобиля - отсутствие шумоизоляции, короткие сиденья и отсутствие задних дверей, второй ряд крайне неудобен для лазания с таким компактным размером.

Заключение

Компактный бюджетный автомобиль «Ока», характеристики которого идеально подходят для городских дорог, отличается хорошей управляемостью, маневренностью и экономичностью. ВАЗ 1111 - самый дешевый и доступный автомобиль отечественного автопрома в классе легковых автомобилей.

Какая панель приборов подходит для ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Приветствую вас друзья на сайте ремонта автомобилей своими руками. В силу разных ситуаций бывает момент, когда нужно сменить дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома Как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть к СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель информирует водителя полезной информацией во время движения автомобиля или парковки во время моторного центра.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, нужно заменять или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от АКБ.

Снимите вилку или радиоприемник, если он установлен, и отсоедините провода. Также вытяните фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открывания-закрывания и закрывания крана печки и других заслонок, продолжая отверткой и потянув за нее.

Откручиваем винты панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить винты, что находится под заглушкой рядом с задним стеклом кнопки конверта. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно женить, чтобы не перепутать.

Рулевая колонка от навесного оборудования также необходимо открутить, после чего она опускается, предварительно сняв рулевое колесо.Далее нужно открутить все саморезы, как показано на картинке. И утопить внутрь блок управления отопителем.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самовывоза из крестового крепления Кронштейна.

Снимите их, следуя за ручкой измерителя фар и за ручку подсветки приборов. Вытяните декоративную накладку и поверните светодиодную вставку. После этого закручиваем гайки торцевым ключом.

Отсоедините оставшиеся фишки имбилайзера, освещения разрядной коробки и др. Перетягиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединились, вытяните панель к себе, установите новую панель в обратном порядке.

Конечно, кто-то все сложное и непонятное расскажет, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но споров нет.

Есть несколько способов. Некоторые изменения направлены на улучшение задач, другие связаны с декоративными доработками автомобиля. ВАЗ - отечественный автомобиль, по мнению многих, просто созданный для тюнинга. В большинстве случаев изменению подвергается панель приборов, являющаяся центральным элементом салона.

Именно на тюнинге панелей приборов можно проявить свои дизайнерские фантазии, с этим элементом салона многие начинают работать над доработкой автомобиля. Следует отметить, что ВАЗ 2114 - одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание.Если пришла панель приборов, не устраивает подсветка, можно провести тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Вариантов модификации этого автомобильного элемента существует огромное количество: одни носят исключительно декоративный характер, исполнение других полностью меняет интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Дизайн панели приборов

Коробка

: Важно: при проведении комплексных работ При модернизации панели приборов следует учитывать особенности ее конструкции.Главное правильно произвести разборку, подобрать необходимые детали и все собранное обратно. Все действия, которые касаются улучшения панели приборов, лучше продумать. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует иметь в виду, что состоит из нескольких основных элементов, после демонтажа которых можно попасть к приборам для их замены. Вышеперечисленные элементы можно назвать базовыми. Соединение одних происходит с помощью шурупов, гаек и болтов, у других - с помощью заглушек.

Замена подсветки и цвета спидометра

При рассмотрении того, как поменять приборную панель ВАЗ 2114 в тюнинге, многие считают для начала визуальные доработки, среди которых будут выделены. Современные автомобили Зарубежный автопром имеет сложную систему подсветки, создающую достаточно необычный эффект. Отечественный автомобиль Отличается простой конструкцией и неэффективной подсветкой панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки в Интернете.

В этом случае Работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло. Следует отметить, что он должен быть аккуратным, так как все детали довольно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Демонтаж лампы осуществляется довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно.Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля.Для этого их крепят под стрелкой, сверху надевают специальную термоусадку, после чего силовую проводку перекидывают на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а подсветить только стрелку. Выглядит такое изменение довольно привлекательно, читаемость приборов значительно повышена.

Монтаж готовых устройств

Панель приборов ВАЗ 2114 тюнинг можно заменить уже на готовые варианты исполнения, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и дизайну.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

  • AMS - панель, которая поставляется под заказ. Обратите внимание, что при оформлении заказа вы можете указать конструктивные особенности этой панели. Эта модель имеет указатель масла, которого нет на оригинальной модели. Появление указателя масла связано с тем, что многие водители спрашивали о включении этого элемента в панели.Дизайн представляет собой сочетание цветной мешковины и хромированной облицовки.
  • Pro-Sport - приборная панель данной модели выполнена в виде накладки. Привлекает данная модель необычным дизайном. Возможна покупка варианта с яркой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, которую можно регулировать по яркости, но цвет только один - синий. Шкала проходит после установки вставки.
  • AMS-2 - достаточно необычная модель, центральным устройством стал тахометр. Белая шкала, выполняемая в спорте. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что установить этот дашборд довольно сложно. Это связано с необходимостью переделать стандартный щит.
  • Street Storm - главной особенностью данной модели можно назвать многообразие цветового оформления.При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно светлая, имеет красные символы, можно менять уровень подсветки элементов и цвет.
  • «Северный ветер» - еще одна спортивная версия, имеющая сложную систему подсветки. Этот вариант исполнения пользуется большой популярностью, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные накладки без проблем монтируются независимо.Единственное, что может вызвать значительные трудности, - это подключение подсветки.

Установка евролинии на ВАЗ 2114

Еще один способ, с помощью которого можно тюнинговать 2114, это установка европейца.

Старая версия панели не продумана:

  • Руль не имеет регулировок, и при этом закрывает большинство приборов на щите.
  • Панель приборов отражается на стекле вестибюля Ночью, что тоже создает немало трудностей.
  • Качество покрытия желает лучшего. При этом буквально через несколько лет внешний вид Панелей полностью теряется.
  • Используемый пластик не выдерживает критики: скрип, стук, грохот - и все это исходит из лицевой панели.
  • Спустя время многие владельцы сталкиваются с проблемой, что он начинает открывать бардачок.
  • Зимой в машине очень холодно, вентиляция не позволяет отрегулировать наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы обнаруживаются в случае установки старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при существенной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить установкой европейца.

При изготовлении EUROPINELLES лучше используется пластик, лучше сборка. Этот момент определяет, что после установки панель не вызывает такого количества нареканий. Переделка тоже проходила вентиляцию, что немаловажно.Однако рассчитывать на переделку впечатляющего результата не стоит:

1. Отечественная сборка проявится даже в мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. С бардачком проблемы тоже не решаются - через время он тоже начнет открываться.
4. Если не следить за пластиком, то через некоторое время его внешний вид также ухудшится. Для ухода за пластиком можно использовать специальные спреи.

Однако Evinopannel существенно превосходит предыдущую его версию. Примером можно назвать многочисленные ящики, которые расположены в панели - именно этого многим не хватало.

Доработка автомобиля профессиональная

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут подобрать приборную панель другого автомобиля к рассматриваемому, что сделает его поистине уникальным. Сделать это будет достаточно сложно, так как придется изменить форму, размер самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно велика, но ценители настоящего комфорта и ВАЗ 2114 оценят труды этих профессионалов в рассматриваемом вопросе. Работа, как правило, выполняется не только качественно, но и довольно быстро. Поэтому машину нужно будет подождать недолго.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления.Ошибки ракет могут привести к тому, что, например, спидометр укажет неверную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Панель настройки видео, приборная панель ВАЗ 2114

Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них - обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что машина выделяется среди потока, угнать ее проблематично, а впоследствии ее легче обнаружить.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.

При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.

Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями.Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

  • Правильно разобрать заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем.В процессе можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
  • На следующем этапе устанавливаю новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
  • Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается алгоритм пошаговых действий.

Простое обновление приборной панели

На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.

AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:

  • Вы можете сами выбрать понравившийся производителем дизайн;
  • в комплекте присутствует указатель уровня масла, который отсутствует в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб;
  • Особый внешний вид
  • достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

Производитель выпускает также усовершенствованный вариант AMC-2.

Pro-Sport. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант - синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.

Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не изменилось. Основной акцент в дизайне сделан на цвете.

Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при движении за рулем водитель имеет возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, расположенное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.

В подсветке используется

светодиодных элемента. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как процесс установки требует значительной перепланировки части интерьера.

Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.

Стильно смотрятся встроенные в панельные часы со спортивным оформлением.Цветовое решение щита зависит от используемых вставок.

Тюнинг при помощи Europany

Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

  • руль не имеет возможности регулировок;
  • branca перекрывает значительную часть устройств при управлении;
  • трудности с видимостью в ночное время связаны с отражением работающей приборки на лобовом стекле;
  • не очень качественные материалы Через небольшой промежуток времени восприятие интерьера значительно ухудшится;
  • используемый пластик создает много скрипов, ударов и горошину небольшого промежутка после начала эксплуатации;
  • самопроизвольное открывание перчаточного ящика может быть связано с низким качеством используемого в конструкции замка;
  • прохладный салон зимой связан с плохо продуманной системой вентиляции в салоне.

Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.

При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными ящиками для самых маленьких и полками для современных гаджетов. .

Установка новинки занимает немного времени.Поэтому нужно дождаться машины после перепланировки.

Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно повлиять на работу транспортного средства, ведь в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.

Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображаются на схемах. В статье рассмотрены основные элементы панели, дана расшифровка, а также схема их расположения.

[Скрыть]

Составные панели

Расположены на торпеде автомобиля, так что водитель может видеть все значки и индикаторы лампочек.Благодаря тюнингу автомобиля с инжектором пользоваться автографами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, сочетание, назначение и расположение всех кнопок и индикаторов.

Основными элементами, расположенными на левой стороне панели, являются:

  1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает показания текущей скорости, полученные с датчика, расположенного в коробке передач.Масштаб устройства разделен на цену 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность 5 км / ч. Под циферблатом по центру расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
  2. Тахометр. Рядом со спидометром слева тахометр. Он передает количество оборотов коленвала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы.Одно деление равно 5 единицам. Максимально возможное значение 80 единиц. Чтобы получить количество оборотов коленчатого вала, значение на тахометре умножается на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 закрашен красным, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром посередине электроника показывает температуру окружающей среды и время.
  3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости).С левой стороны тахометра отображается показание датчика температуры охлаждающей жидкости, расположенного рядом с термостатом и GBC. Оцифровка начинается с 50, деление на 20 градусов, следующая цифра 90 и максимальное значение 130 градусов. Если значение находится в пределах от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе мотор может закипеть.
  4. Указатель уровня топлива в бензобаке. Находится на правой стороне спидометра.Каждой из цифр соответствует свое обозначение: 0 - емкость пуста; 1/2 - бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) Лента).

В верхней части находится значок электронной заправки, это означает, что бак полностью заполнен. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось менее 6 литров бензина.

Устройство панели приборов не сложно. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг.С его помощью можно сделать салон уютным и эффектным. Чаще всего делают более яркую подсветку, выполняют вставки вагонки, деталей.


Тюнинг приборки ВАЗ 2114

Для того, чтобы произвести тюнинг подсветки и других деталей панели, необходимо проделать несложные действия:

  • разобрать панель;
  • снимите щиток;
  • произвести тюнинг предполагаемых деталей, подсветку, вставить дополнительные лампочки и детали;
  • вернуть снятые детали на место.

Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные круги

Обозначения на 2114 сделаны в соответствии с требованиями и стандартами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.


В таблице описаны обозначения, которые используются на схемах и на приборной панели.

Изображение Обозначение
Канистер с каплями Сигнализирует о том, что уровень масла в лодке КУЭ упал ниже минимально допустимого, значок красный.
Стеклоочистители и фонтан Сообщает, что остаток промывочной жидкости в баке меньше одного литра. Индикатор загорится оранжевым.
Термометр Горит оранжевым, если в расширительном бачке Недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверями Горит красным, если одна из дверей не закрыта.
Значок перечеркнутой лампочки Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Мужчина с ремнями безопасности Сообщает, что водитель или один из пассажиров не пристегнут ремнями безопасности.
Две зеленые стрелки вверху щитка Соответствующие лампочки загораются при включении правого или левого указателя поворота.
Красный треугольник Загорается при аварийной остановке.
Check Engine Сигнализирует о перемещениях с двигателем. Горит красным.
Лампочка синяя Загорается при включении
Зеленая лампочка Загорается при включении ближнего света
Обозначения, относящиеся к более ранней версии ВАЗ 2114
Канистра с красными каплями жидкости Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
Буква «P» в круге Загорается, если ручной тормоз выключен.
Аккумулятор Светится, если аккумуляторная батарея разряжена.
Восклицательный знак в круге Светится красным, если уровень тормозной жидкости недостаточен.

Кнопки на приборной панели

Кнопки также имеют определенное место в расположении точки доступа.


Кнопки управления на ВАЗ 2114

Каждая из них имеет свое назначение:

  1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном дисплее.Если у вас есть более 5 секунд, когда автомобиль находится в одиночестве, текущие показания пробега будут сброшены.
  2. Справа над спидометром на щите комбинация двух кнопок. Воспользуйтесь кнопкой с изображением 2-х фар габаритных огней. Кнопка с одной фарой служит для включения ближнего света.
  3. Кнопка на которой фара с наклонным ходом предназначена для включения переднего противотуманки.
  4. Кнопка с горизонтальным ходом, служит для включения заднего противотуманки.
  5. Кнопка с прямоугольником позволяет включить функцию обогрева заднего стекла.

Разобраться со всеми индикаторами, AP и кнопками несложно, имея схему расположения в инструкции по эксплуатации автомобиля. Эта статья поможет разобраться со всеми символами.

Подводя итоги, можно сказать, что на следующей панели отражена следующая полезная информация:

  • технические характеристики транспортного средства, степень его безопасности во время движения;
  • наличие бензина, уровень рабочих жидкостей;
  • информация о динамике движения: частота вращения коленчатого вала и т. Д.;
  • эксплуатация различных автомобильных устройств;
  • другая полезная информация, такая как время, температура и т. Д.

Светодиодная панель приборов ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические схемы автомобилей. Поскольку конструкция и схема подключения просты, его легко разобрать и собрать. Поэтому при желании можно выполнить тюнинг, сделать накладки, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если какие-либо индикаторы начинают выделяться на панели инструментов, вы должны немедленно на это отреагировать. Вовремя обнаруженная и устраненная неисправность сможет избежать проблем в пути и продлит срок эксплуатации автомобиля.

Видео «Замена лампочек на панели приборов ВАЗ 2114»

Видео Алексея Львова о том, как снять панель приборов и заменить лампочки.

Хотя отечественные ВАЗ А по сложности конструкции узлов и агрегатов не дотягивают до современных иномарок, все же у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что имеется в виду и как расшифровывать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как на дашборде мы видим четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и указывает на агрегатную частоту вращения коленчатого вала.Не раскручивайте двигатель на пределе мощности, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор № 5 - спидометр. Показывает реальную скорость автомобиля, с которым он движется. Также в этой шкале есть электронный счетчик под цифрой 12 - счетчик километров, где верхние цифры - общий пробег, нижние - суточный.
Ну последний стрелок указатель № 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением бензоколона, он загорается при окончании бензина.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы на приборной панели под №3 и №4 указывают на включение сигнала влево и вправо соответственно.
Пиктограмма № 8 сообщает водителю, что включены габаритные огни и / или наружное освещение.
Если загорелся значок на №9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, ароматизирующей жидкости в бачке.
Значок № 10, на котором нарисована фара, на что включен дальний свет фар
Кнопка №11 Рядом с жидкокристаллическим дисплеем служит для сброса суточного и установки часов.
Значок №13 загорается при включении будильника.
Индикатор № 14 «» При работающем двигателе сообщает о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 - показывает текущее время и температуру за бортом автомобиля.
Индикатор № 16, показывающий аккумулятор, загорается при включении зажигания и гаснет после запуска двигателя.Если есть проблема с, генератор не работает - он может гореть или мигать.
Значок №17 р в красном кружке, сигнализирует о включенном стояночном тормозе (ручнике).
Индикатор № 18, который показывает красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствие пониженное давление Также может быть низкий уровень масла.
Индикатор №19, указывает положение воздушной заслонки, если на ВАЗ 2114 установлено

ВАЗ (Lada) 2115 2115 • 1.5 (76 Hp) технические характеристики и расход топлива - AutoData24.com

Марка ВАЗ
Модель 2115
Поколение 2115
Двигатель 1.5 (76 л.с.)
Двери 4
Мощность 76 HPW
Максимальная скорость 165 км / ч
Разгон с места до 100 кмч 13.2 сек
Объем топливного бака 43 литров
Год выпуска 1997 г. год
Год остановки производства
Тип купе Седан
Количество мест 5
Длина 4330 ММ
Ширина 1620 ММ
Высота 1415 ММ
Колесная база 2460 ММ
Колея передняя 1400 ММ
Колея задняя 1370
Клиренс
Расход топлива (эконом) - в городе
Расход топлива (эконом) в загородном доме 6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
