Какие провода в usb идут на зарядку: Распиновка разъёмов USB 2.0

Содержание

Какие провода в USB отвечают за питание

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

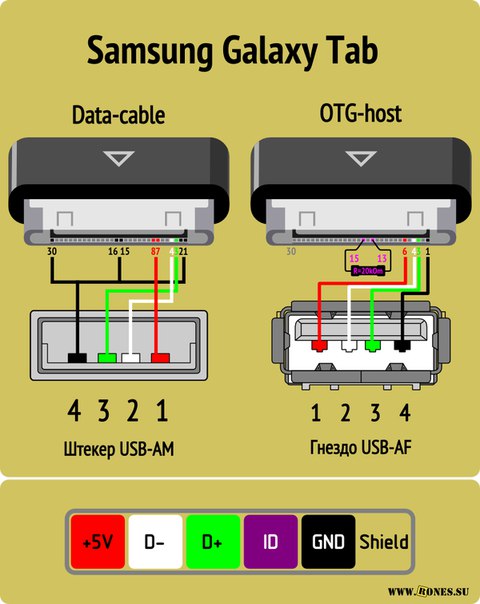

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

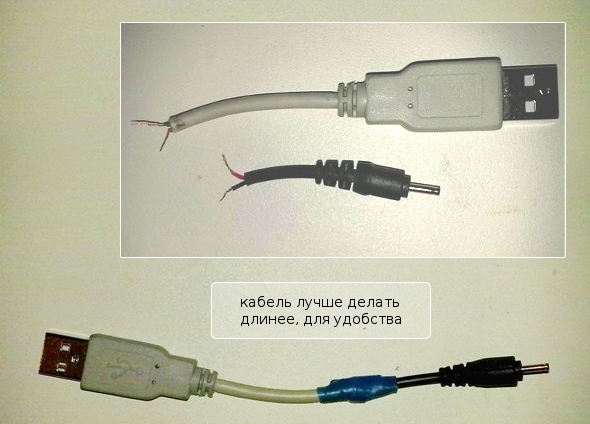

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

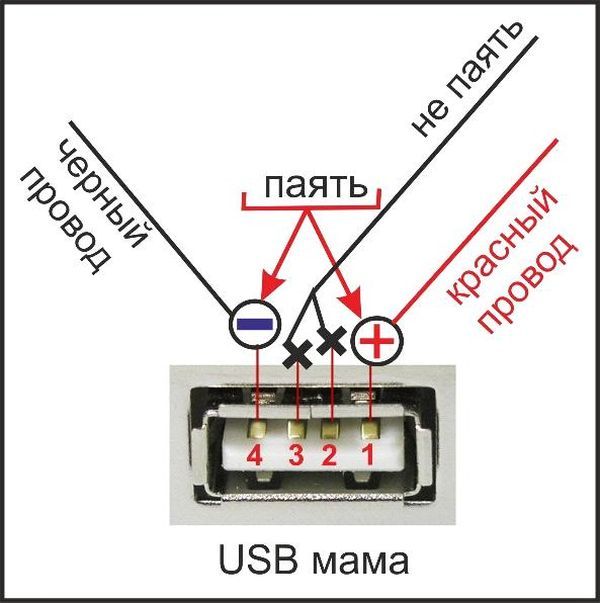

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

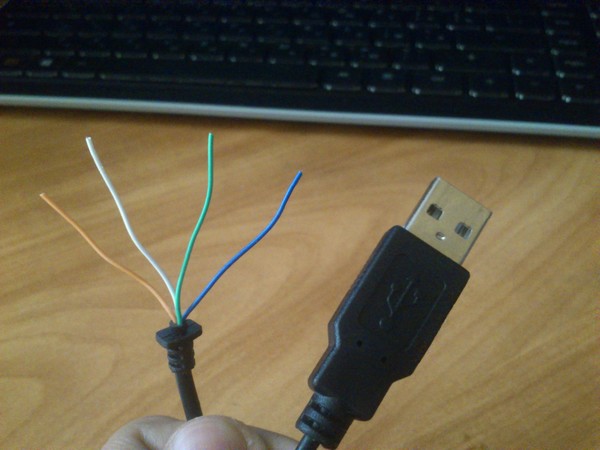

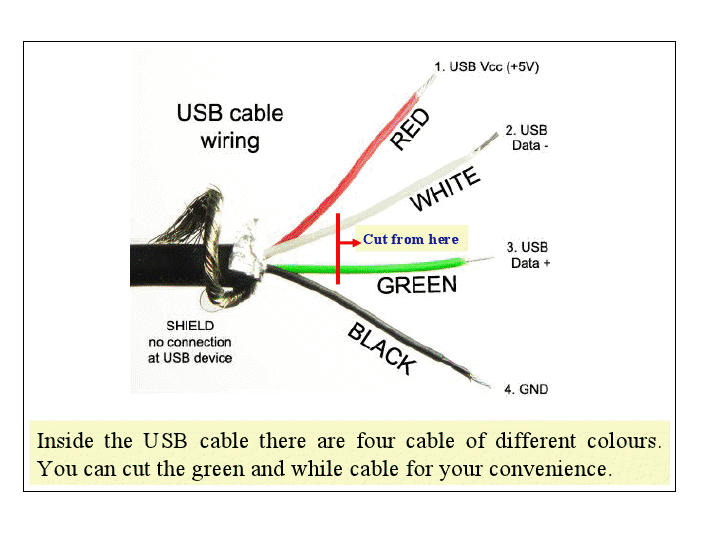

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов

USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B — пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2. 0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

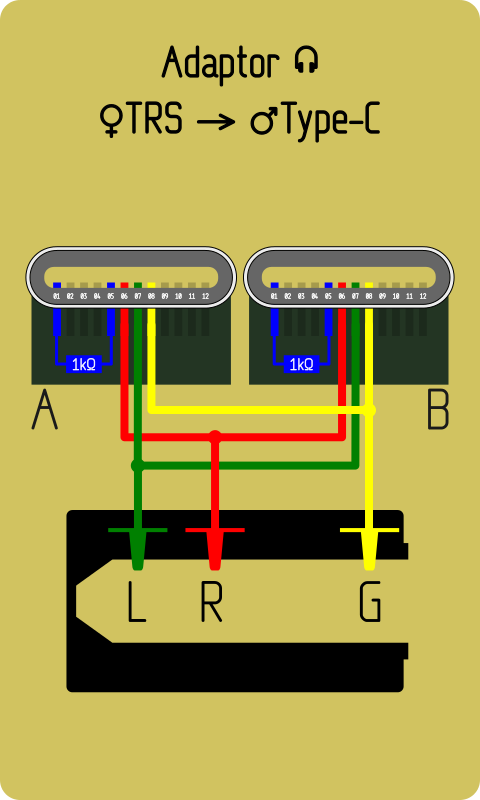

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

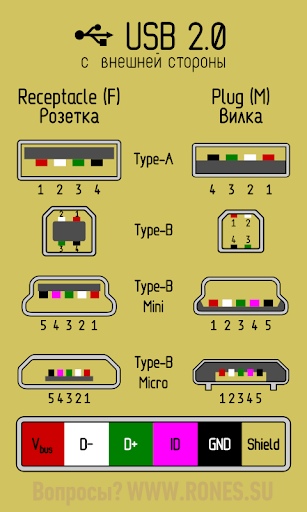

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (

male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

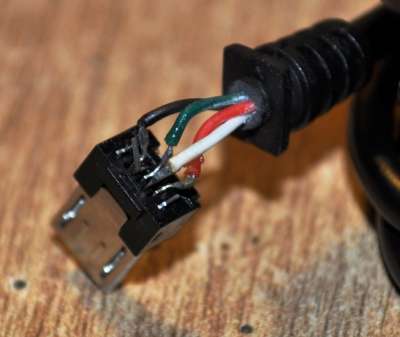

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальн

устройство провода и проверка контактов в USB разъеме

Провод зарядки телефона. Казалось бы, ну что тут можно еще улучшить? Кусок кабеля, два штекера и все. Ну, жилки потолще, изоляцию помягче, да чтоб у разъемов не трескался со временем. Все? Нет, не все. Перед нами последнее достижение науки и техники кабелестроения.

Знаете, какие самые частые неисправности планшетов и смартфонов? Их две: битое стекло и плохой контакт в гнезде micro-usb. И если со стеклом все понятно, достаточно просто не ронять телефон, то разъем usb разбалтывается всякий раз, как только вы вставляете и вынимаете штекер зарядного устройства. Как правило, на плате телефона он держится двумя ножками и набором из пяти крохотных конактиков. Хуже всего, когда контакты отваливаются от платы вместе с дорожками, тогда ремонт может быть вообще экономически невыгоден. Но и в относительно простых случаях паять самому не советую. Даже если до этого вы чинили советский телевизор. Тут нужна паяльная станция, сплав Вуда, хорошая лупа и много-много терпения.
Выглядит проблема примерно так:

А если еще вспомнить «принцип суперпозиции юсб порта»?

А яблочники избавились от этой напасти внедрением своего стандарта — еще одна головная боль: если у домашних разные телефоны, то нужен целый зоопарк шнуров дома, да и в машине.

И все эти беды воспринимались как нечто печальное, но неизбежное. До того момента, пока мне в руки не попался этот кабель:

Это нечто феноменальное! Золотистый кабель в нейлоновой оболочке. Тонкий, гибкий, красивый.
Видите эти две штучки? Это разъемы micro-usb и Apple. Они магнитятся к кабелю и таким образом, можно кабель использовать для телефонов обих стандартов. Более того, разъемы так компактны, что их можно и не вынимать из телефона!

Сам непосредственно кабель заканчивается вот таким разъемом.

Контакты подпружинены, покрытие внешне похоже на золото. Их пять.

На насадках тоже, разумеется, есть магнит. И десять контактных площадок.

Вот насадка для айфона:

А вот для устройств с micro-usb:

Как видно, в разъеме отстутствует 4-й контакт, (ID). Так задумано, т.к. разные производители по-разному трактуют сигналы на этом контакте.

Провод на выходе из разъема заключен в белую эластичную трубку — она помогает избежать резких перегибов.

Подключаем насадку для Айфона:

Красиво, но мне не нужно. Меняем на насадку mico-usb:

Вот так она выглядит на моем телефоне:

Подсоединяем кабель. Зарядка пошла!

На разъеме есть маленький зеленый светодиодик. Он показывает, что провод подключен к источнику питания. И еще он помогает сориентироваться какой стороной вставлен штекер.

Дело в том, что зарядка идет при любых взаимных положениях магнитных разъемов. Но вот подцепляется телефон к компьютеру только в случае, если зеленый глазик смотрит в сторону задней крышки аппарата. Сначала я подумал, что так быть не должно и это брак. Но потом решил, что это не баг, а фича: иногда безопаснее гаратированно исключить связь телефона и компьютера. Если есть подозрение на вирус. Если на рабочую машину сисадмин мог наставить шпионских программ, сливающих личные фотки с телефона. Да мало ли. Но теперь есть выбор: подключаемся для обмена данными — зеленый диодик назад. Подключаемся исключительно для зарадки — зеленый светодиодик вперед. Удобно.

А теперь давайте посмотрим какое у кабеля сопротивление. На таких малых значениях омметры часто врут. Так что проверим по падению напряжения при протекании тока. В качестве нагрузки я взял лампочку на 12 вольт, но питание от пятивольтового пауэрбанка.

Сразу на его выходе 4,36 В. Ну да, маемо те, що маемо. Потом следует наш провод, далее переходник, провод с крокодилами и собственно лампочка. По всему этому хозяйству течет ток 1,05А. Перед лампочкой напряжение падает до 3,86 В. Вычисляем сопротивление: (4,36-3,86)/1,05 = 0,48 Ом. Провод с крокодилами 0,075 Ом (проверял в другом тесте, уж поверьте). Итого, получаем, что наш кабель тянет на 0,4 Ома за обе жилы. Это с переходником, который пришлось насадить, чтоб все соединилось. Не идеально, но терпимо.
Для дополнительной проверки подсоедиинил к тестеру транзисторов:

0,2 Ома на провод. Совпадает.

Теперь самый любопытный тест: сила магнита. Осторожненько поднимаем телефон за хвост:

Висит. Телефон весит 155 грамм без обложки. Но по ощущениям, магнит способен на большее. Берем безмен…

1,27 кг! Вскоре после фотографии кабель все-таки оторвался, так что это близко к максимуму. И, по законам механики, цифру надо делить минимум на 2. Но все равно, превосходный результат. Было бы больше — нагрузка на гнездо была бы такой же, как и при обычном штекере. Было бы меньше — отваливалось бы при неловком движении во время зарядки. А так — то, что надо.

Итак, что в итоге: магнитный разъем прочно и навсегда поселился в моем телефоне. Кабель достаточно просто поднести к нему на расстояние сантиметр-полтора и он сам подлетает и подключается к телефону. Удобно, чертовски удобно! Зеленый огонек сразу зает знать, запитан провод или нет. Кабель длинный, мягкий и красивый. Я не знаю, что еще можно хотеть от кабеля, он и так превзошел все мои ожидания.

Плюсы:
— Кабель продлевает жизнь usb разъему.
— Ставить на зарядку телефон легко и приятно.
— Есть выбор как подцепляться к компу — с возможностью передачи данных или без.
— Зеленый огонек подсказывает запитан ли кабель.

Минусы:
— Не всегда нужно оба штекера, было бы удобнее платить только за тот, что нужен. А кому-то захочется два кабеля — домой и на работу и один разъем — в телефон.
— Магниты довольно сильные. Если у вас на столе постоянно присутствует подключенный к компу кабель и какие-нибудь мелкие металлические предметы, кабель может их примагнитить и устроить замыкание. Но это маловероятно: магнит утоплен в разъем и предметы должны быть действительно мелкие, размером в пару миллиметров.
— сопротивление проводов могло бы быть и поменьше. Но и без того, провод превосходно заряжает телефон.

Выводы: брать. Если вообще собирались брать кабель — то только магнитный. И не раздумывайте!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

полярность проводов, на зарядном устройстве

Полярность — это термин, используемый в электрике. Полярность определяется как состояние тела или системы, в которой она имеет противоположные физические свойства в различных точках, особенно магнитных полюсов или электрического заряда. Чтобы определить плюс и минус на проводах, существуют разные способы.

Описание полюсов

В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.

Полярность может быть разных видов

К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность.

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Как найти плюс и минус

Когда мастер имеет дело с электрической проводкой, определение отрицательных и положительных жил играет важную роль. Некоторые провода будут иметь четкую маркировку со знаком плюс («+„) или минус (“-»). У немаркированных проводов можно сначала попытаться проверить полярность, взглянув на физические характеристики, такие как цвет или текстура. Если этот метод смущает, можно проверить провода с цифровым мультиметром.

Некоторые провода имеют плюс и минус

Важные нюансы:

  • вилки прибора на самом деле не имеют положительных и отрицательных сторон. Вместо этого у них один зубец горячий, а другой нейтральный;
  • у положительных и отрицательных проводов есть отличия по форме и материалу. Ребристый обычно является отрицательным проводом на удлинителе. Если есть провод, в котором обе стороны имеют одинаковый цвет, обычно медный с рифленой текстурой является отрицательным. Нужно провести пальцами по проволоке, чтобы определить, с какой стороны есть ребра. Если она гладкая, значит у нее положительный показатель.
  • на динамиках и усилителях серебряный провод обычно отрицательный, а медный — положительный. Их часто скрепляют между собой прозрачным корпусом, поэтому легко определить полярность каждой стороны. Часто черный провод является отрицательным, а красный — положительным. Если оба кабеля черные, а у одного белая полоса, то он отрицательный, а простой черный положительный.
  • можно посмотреть в руководстве по эксплуатации, чтобы определить, какие провода являются отрицательными в автомобиле. Любое авто следует своей собственной системе цветовой кодировки для проводов. Не существует стандартной или международной системы, поэтому стоит найти схему подключения, соответствующую марке и модели в руководстве пользователя.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом.

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Как найти короткое замыкание в машине с мультиметром

Мультиметровые приборы помогут точно определить, какой именно провод не работает, так как будет заметно отсутствие напряжения на неисправном кабеле. Поиск короткого замыкания является довольно утомительным процессом и потребует от измерения непрерывности, чтобы определить.

Обратите внимание! В зависимости от того, какое устройство будет протестировано, потребуется установить диапазон и параметры для мультиметра. Если это ток, важно убедиться, что всегда используется порт с предохранителем для контактов. В противном случае придется тестировать неиспользуемые порты.

Как правильно определять полярность на проводах в авто

Если проверяется напряжение на автомобиле, курс держится на поиск постоянного. 20 Вт — это правильная настройка, если проверяется батарейка. Поэтому нужно отрегулировать циферблат до нужного диапазона/установки и подключить зонды к любому компоненту, для которого необходимо получить показания.

Как проверить фару с помощью мультиметра

Мультиметр

Чтобы проверить проводку фары, нужно найти заземляющий провод. От разъема, который подключается к лампочке, идут 2-4 проводка. Где два или три провода, только один из них является заземляющим, в то время как четырехпроводные разъемы будут иметь два заземления.

Чтобы протестировать провода на фаре, необходимо настроить мультиметр на сопротивление. Можно разместить один из зондов на заземляющий, а другой на отрицательный полюс аккумулятора автомобиля.

Обратите внимание! Если не читается непрерывность, то есть проблема с проводом заземления, то есть он нуждается в замене.

Как проверить провод заземления автомобиля с помощью мультиметра

Для тестирования проводов заземления стоит начать с измерения сопротивления. Тест вдоль проводки, чтобы проверить показания, составляет 5 Ом или меньше. Если оно превышает, нужно будет проверить провод дальше. Необходимо переключить мультиметр на постоянное напряжение и включить любую электрическую деталь, с которой возникли проблемы. Стоит проверить провод дважды, чтобы убедиться, что показания не превышают 0,05 В. Если это так, нужно будет использовать другое место для заземления или использовать связующий ремешок.

Как проверить, не перегорел ли предохранитель с помощью мультиметра

Поиск и устранение неисправностей предохранителя с помощью мультиметра чрезвычайно прост. Необходимо установить мультиметр в настройках с наименьшим значением Ом и поместить зонды по обеим сторонам крышек предохранителей. Предохранители не имеют полярности, поэтому используемые контакты не покажут значений.

Предохранители

Обратите внимание! Если очень низкое значение сопротивления, то предохранитель работает отлично. Если значение сопротивления не изменилось после подключения контактов, предохранитель перегорел.

Также можно протестировать предохранитель с помощью контрольной лампочки. Нужно включить ключ и коснутся обеих сторон предохранителя наконечником контрольной лампочки. Если он загорится, предохранитель в порядке. Если он не загорится, предохранитель нужно заменить.

Как использовать мультиметр от автомобильной аккумуляторной батареи

Если возникают трудности с запуском автомобиля, одной из наиболее распространенных причин является слабая батарея. Это то, что можно легко проверить с помощью мультиметра, который также даст точное представление о том, сколько заряда батареи на самом деле осталось. Тестирование автомобильной батареи в первую очередь является отличным способом исключить вероятный культ для многих электрических проблем.

При тестировании автомобильной аккумуляторной батареи нужно проверить напряжение, установив мультиметр на 20 V DC. Необходимо подключить контакты к обеим клеммам батареи, подходящие по цвету. Лучше еще включить фары, чтобы получить точные сведения, касающиеся заряда.

Важно! Фары нужно включать на заглохшем двигателе.

В большинстве случаев будут указаны показания где-то между 11.8 V и 12.6 V. Чем выше показания напряжения, тем больше заряда в батарее. Показание 12,5 В означают, что батарея почти полностью заряжена, в то время как показание 11,9 В, что батарея должна быть заменена в ближайшее время.

Проверка зарядного устройства

Электронные устройства используют адаптеры для преобразования переменного тока, подаваемого от настенных розеток, в постоянный ток. После преобразования в постоянный ток течет в одном направлении, отсюда и термин «постоянный ток».

Какого цвета плюсовой провод на зарядном устройстве

Обратите внимание! Один провод положительный, который проводит ток к прибору, а другой отрицательный, который завершает цепь. Направление потока называется полярностью и наносится на зарядные устройства с помощью диаграммы. Если диаграммы нет на зарядном устройстве, стоит проверить полярность.

Полярность проводов зарядного устройства по цвету не имеет значения.

Чтобы определить, является ли зарядное устройство пригодным для эксплуатации, необходимо сделать следующее:

  1. Подключить зарядное устройство к розетке.
  2. Включить мультиметр и установить настройки на напряжение постоянного тока. Большинство мультиметров указывает эту настройку как VDC.
  3. Вставить красный положительный контакт в отверстие в наконечнике зарядного устройства.
  4. Дотронуться до черного отрицательного контакта и до внешней металлической части наконечника зарядного устройства.
  5. Проследить за показаниями мультиметра. Можно увидеть положительное или отрицательное число, указывающее на выходное напряжение постоянного тока зарядного устройства. Если число положительное, то полярность на внутренней стороне наконечника зарядного устройства положительная. Если число отрицательное, то полярность внутри отрицательная.

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом. У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т.  е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

Как максимально быстро зарядить свой смартфон и другие USB-устройства

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации. USB-зарядка

окутана тайной, что немного иронично, учитывая, что почти все из нас ежедневно полагаются на USB-зарядку своих смартфонов и планшетов. Почему, например, iPhone заряжается быстро, когда вы подключаете его к MacBook Pro, и медленно, когда вы подключаете его к компьютеру или настенному зарядному устройству стороннего производителя? Почему ваш смартфон заряжается быстро вначале, но замедляется по мере заполнения? В этой истории мы ответим на эти и другие вопросы, поскольку мы исследуем оптимальные методы зарядки ваших USB-устройств как можно быстрее. Мы также рассмотрим новое устройство под названием Practical Meter, которое, наконец, дает нам представление о таинственном мире зарядки через USB.

Как работает зарядка через USB

Для начала вам следует прочитать наш рассказ о том, как работает зарядка через USB, в котором описаны спецификации USB 1, 2 и 3 для зарядки, почему одни розетки и настенные зарядные устройства выдают больше энергии, чем другие, и можно взорвать ваше устройство, используя другое зарядное устройство (это не так). Однако эта история не охватывает различий между устройствами - почему iPhone заряжается иначе, чем Android, и почему два, казалось бы, одинаковых USB 2. 0 (или 3.0) порты заряжают ваши устройства по-разному.

Почему ваш смартфон заряжается медленно

В целом, есть два ключевых фактора, которые влияют на то, как быстро ваше устройство заряжается через USB: максимальная сила тока USB-разъема или настенного зарядного устройства и то, как ваше устройство согласовывает подачу питания от розетки / зарядное устройство.

Для начала, каждое зарядное устройство или розетка имеют максимальную силу тока - обычно от 500 миллиампер (мА) до 1,5 ампер (А). В общем, если не указано иное, ваш ноутбук и компьютер, вероятно, оснащены розетками на 500 мА (если только они не USB 3.0, в этом случае они, вероятно, 900 мА). Максимальная сила тока настенного зарядного устройства варьируется, но обычно ее можно найти где-нибудь на зарядном устройстве - обычно она составляет от 0,5 до 2,1 А. Максимальная сила тока диктует только одно: максимальная теоретическая скорость зарядки вашего устройства .

Именно путем переговоров ваше устройство решает, сколько энергии оно хочет потреблять. Когда вы подключаете свое устройство к зарядной розетке или настенному зарядному устройству, USB-контроллер на вашем устройстве взаимодействует с USB-контроллером, подключенным к розетке / настенному зарядному устройству, или, если контроллер недоступен, устройство считывает напряжение, протекающее через четыре USB-устройства. булавки.На основе этих данных ваше устройство решает, сколько силы тока потреблять, и, следовательно, как быстро оно будет заряжаться.

Вопрос, как ваше устройство определяет, сколько энергии потреблять?

К сожалению для нас, это сложная область, полная конфиденциальной информации, которую можно установить только экспериментально. Короче говоря, существует спецификация USB-зарядки, которой придерживаются многие устройства, но есть также определенные различия между классами устройств, такими как iOS и Android. Ваш iPhone, например, будет заряжаться на максимальной скорости только при наличии подходящего драйвера для согласования мощности - в противном случае он вернется к медленной зарядке. Точно так же может быть довольно сложно заставить устройство Android быстро зарядиться от ноутбука или ПК, который также хочет инициировать соединение для передачи данных (что снижает максимальное потребление по линиям электропередач).

Еще одним фактором является то, что большинство устройств, если они оснащены литий-ионной батареей, уменьшают потребление энергии по мере того, как батарея достигает своей емкости, чтобы продлить срок службы батареи.

Как быстро зарядить USB-устройство

Короче говоря, заставить смартфон или планшет быстро зарядиться - это своего рода загадочное искусство.Если у вас есть iPhone или iPad, обязательно заряжайте его от своего ПК Apple или используйте предоставленную Apple стенную бородавку. Если у вас есть устройство Android, обязательно установите все драйверы, предоставленные производителем, и используйте предоставленное производителем настенное зарядное устройство (или официальное «быстрое зарядное устройство», если оно есть).

Другой интересный вариант - использовать Practical Meter, небольшой ключ, который показывает, сколько энергии потребляет ваше USB-устройство - и, следовательно, как быстро оно будет заряжаться. Подключите практический измеритель к USB-разъему или адаптеру переменного тока, подключите USB-устройство к измерителю и восхищайтесь, когда загораются светодиоды.Каждый светодиод соответствует одному ватту, причем пять ватт - это максимум, который может потреблять смартфон.

Первое, что вы заметите с помощью Practical Meter, - это то, что почти каждый USB-разъем на вашем настольном компьютере или ноутбуке дает вам только две или три полоски, что соответствует 500 мА, нижнему краю спецификации USB-зарядки и действительно очень долгая зарядка. Пять полосок равны 1 А (5 Вт при 5 В), которые вы можете получить через специальный USB-порт для зарядки на вашем ПК (но они редко маркируются) или с помощью подходящих драйверов.Однако, как правило, для максимально быстрой зарядки вам понадобится настенное зарядное устройство или сторонние разъемы, которые обманом заставят ваше USB-устройство потреблять полные пять ватт. К счастью, Practical Meter также поставляется с этими сторонними разъемами.

Короткий ответ, если вы хотите как можно быстрее зарядить свой смартфон или планшет, - это практический измеритель и некоторые сторонние разъемы - за 20 долларов. Кроме того, если у вас есть практический измеритель, вы можете использовать его для множества других интересных целей, таких как измерение потребляемой мощности вашей USB-клавиатуры или производительности ваших солнечных батарей.

Теперь читайте: Utopia: USB-розетки на каждой стене

[Изображение предоставлено: Thinkgeek]

Как выбрать хороший USB-кабель для передачи данных и зарядки

Вы могли заметить, что нет двух USB-кабелей, созданных одинаково. Почему один USB-кабель заряжает ваши устройства быстрее, чем другой? Чтобы помочь вам ответить на этот вопрос, мы создали это краткое руководство о том, на что обращать внимание при покупке нового USB-кабеля для зарядки.

Некоторые зарядные устройства USB заряжают ваши устройства быстрее других. Однако зарядное устройство - не единственный определяющий фактор. Неправильный USB-кабель также может снизить скорость зарядки.

Чем меньше шкала, тем быстрее заряд

Это все связано с калибром внутренних проводов, из которых состоит ваш USB-кабель. «Калибр» относится к толщине проводов; чем выше калибр, тем тоньше провод. Более дешевые кабели USB часто имеют более тонкие провода.

Более тонкие провода большего сечения, очевидно, сделаны из меньшего количества материала и поэтому не могут передавать такой большой ток - зарядка займет больше времени.Это связано с тем, что более толстая проволока снижает электрическое сопротивление и обеспечивает лучший поток электронов.

Длина USB-кабеля также влияет на скорость зарядки устройства. Например, дешевые короткие кабели могут зарядить ваше устройство довольно быстро, а дешевые длинные кабели могут занять больше времени.

На что обращать внимание при покупке кабеля USB

Существует два распространенных типа или сечения USB-кабелей: 28AWG и 24AWG. Еще раз, калибр относится к толщине провода внутри USB-кабеля.И, как ни странно, чем ниже калибр, тем толще провод - 24AWG толще, чем 28AWG.

Итак, USB-кабель с проводом 24AWG должен заряжать ваш телефон или iPad быстрее.

28/28 против 28/24?

Еще один факт, который следует учитывать, заключается в том, что большинство USB-кабелей для зарядки включает в себя как провод для передачи данных, так и провод для зарядки. Более дешевые USB-кабели будут обозначены как «28/28» - это означает, что в кабеле используется провод 28AWG как для передачи данных, так и для зарядки. «AWG» - это аббревиатура от «American Wire Gauge» и представляет собой стандартизированный калибр проводов, используемый производителями электроники.

Калибр 28/28 будет заряжаться медленнее, в то время как кабель калибра 28/24, благодаря наличию 24AWG, может выдерживать до 2 ампер. Максимум, который обеспечит 28/28, составляет 500 мАч, что можно считать медленной зарядкой.

И, как мы упоминали ранее, чем выше ток, тем выше поток электричества на ваше устройство. И чем выше поток, тем быстрее он сможет зарядить ваш телефон или планшет.

Так что, если это вообще возможно, всегда ищите USB-кабель сечением 28/24. 24AWG заряжается быстрее, и обычно это тот USB-кабель, который входит в комплект при покупке планшета или смартфона.

Высококачественный USB-кабель - Бесплатная раздача

CompuCleverGEAR.com в настоящее время раздает ограниченное количество USB-кабелей в нейлоновой оплетке с металлической вилкой для iPhone / Android (1–1,5 м), пока их хватит. Этот USB-кабель, вероятно, самый прочный USB-кабель, который вы можете найти на рынке, и его характеристики:

  • Калибр 28 AWG / 24 AWG и поддержка USB 3.0 для более быстрой зарядки и передачи файлов
  • Оболочка из плетеного нейлонового волокна и корпус из анодированного алюминия для надежной защиты и долговечности
  • 1 метр или 1.Длина 5 метров с металлической крышкой

Этот высококачественный USB-кабель по обычной цене более 20 долларов в настоящее время предоставляется бесплатно - вам просто нужно заплатить за доставку и транспортировку.

Как зарядить смартфон с сломанным портом для зарядки или неисправным зарядным кабелем

Предупреждение : При использовании этого метода зарядки настоятельно рекомендуется соблюдать осторожность. Обратите внимание на то, как долго вы заряжаете аккумулятор, а также на внешнюю температуру аккумулятора.Если аккумулятор начинает нагреваться, немедленно отключите от сети и отсоедините зарядное устройство. Никогда не используйте источник электроэнергии, мощность которого превышает мощность типичного настенного зарядного устройства . Метод, описанный в этой статье, не был проверен на безопасность. Существует вероятность того, что такая чрезмерная перезарядка литий-ионного аккумулятора может создать риск возгорания или взрыва (см. Комментарии под статьей).

Заявление об ограничении ответственности : В свете вышеприведенного предупреждения всем читателям настоятельно рекомендуется действовать на свой страх и риск. Download3k не несет ответственности за какие-либо травмы, происшествия или материальный ущерб, возникшие в результате неправильного использования информации, содержащейся в этом руководстве. Имейте в виду, что вам следует соблюдать меры предосторожности, упомянутые в предупреждении выше, внизу статьи и в разделе комментариев. Если вы все же решите использовать этот метод, используйте его только как краткосрочное решение, а не как долгосрочное решение для зарядки.

С учетом приведенных выше предупреждений и заявлений об отказе от ответственности многие из вас, вероятно, не решаются делать это.Тем не менее, можно честно заявить, что взрывающиеся батареи телефона относительно редки, и если это используется как быстрое решение для включения телефона (а не решение для постоянной зарядки), и вы соблюдаете все меры предосторожности, приведенные здесь, вы, вероятно, не будет никаких проблем с этим. Опять же, хотя мы не можем гарантировать безопасность в каждой ситуации, исходя из моего собственного опыта, я лично протестировал это на нескольких телефонах без каких-либо причин для беспокойства. С учетом всего сказанного, продолжим:

Если вы похожи на большинство людей в цивилизованном мире, у вас, вероятно, были проблемы с зарядкой вашего смартфона в тот или иной момент, будь то из-за неисправного кабеля для зарядки, сломанной сетевой розетки или просто небольшого количества ворса. застрял в зарядном порту.Все это легко решаемые проблемы, как и большинство периодических проблем с зарядкой смартфона.

Но что происходит, когда порт зарядки на вашем смартфоне полностью перестает работать, и ни кабель для зарядки, ни адаптер не заряжают его? Или, что, если разъем ослабился до такой степени, что единственный способ зарядить устройство - это удерживать кабель в определенном положении напротив телефона?

Если порт зарядки или кабель для зарядки сломаны, остается только три варианта.Вы можете либо:

A) Купите новый смартфон или зарядный кабель

B) Оплатите услугу по ремонту сломанного зарядного порта или попытайтесь исправить это самостоятельно

ИЛИ

C) Выполните следующие действия, чтобы обойти порт зарядки смартфона (или сломанный кабель для зарядки) и зарядить аккумулятор напрямую через положительный и отрицательный полюсы. Это может показаться сложным, но мы заверяем вас, что это намного проще, чем вы думаете. Это, конечно, временное решение, которое не будет таким эстетически привлекательным или удобным, как обычное зарядное устройство, но с его помощью можно сразу включить телефон.

Итак, без лишних слов, для тех из вас, кто выбрал вариант C, давайте начнем ...

Вещи, которые вам понадобятся

  • Любой зарядный кабель. Micro-USB / Type-C USB (ссылки Amazon) или кабель Lightning iPhone (ссылка Amazon) будут работать. Вы даже можете использовать кабель Lightning для зарядки Android или Micro-USB для зарядки iPhone. Обычно эти кабели можно найти дешево в большинстве магазинов, заправочных станций и универмагов.

  • Настенное зарядное устройство с USB-портом или ноутбук / ПК или другое устройство с USB-портом, способное заряжать ваш смартфон (подключение USB-стороны кабеля к чему-либо с USB-портом должно работать, даже USB-порт на телеке работает)

  • Можно использовать плоскогубцы (ссылка на Amazon), ножницы, нож с гладкой кромкой или даже ногти.

  • Возможность извлечения аккумулятора из вашего смартфона (некоторые смартфоны имеют заводские батареи, которые вы не можете легко извлечь)

  • Изолента (опция)

  • Здравый смысл и немного настойчивости

(Примечание: хотя этот метод работает практически на любом смартфоне со съемным аккумулятором, в учебных целях изображения в этом руководстве изображают процесс, выполняемый на старом LG-MS770 от MetroPCS.)

Шаг 1. Соедините зарядный кабель и внутренние провода

Первый шаг - оголить положительный и отрицательный провода зарядного кабеля. Для этого нам просто нужно снять внешний резиновый кожух, чтобы получить доступ к черному, красному, белому и зеленому проводам. Есть несколько способов сделать это. Вы можете удерживать кабель двумя руками и выдернуть разъем для зарядки на конце Micro-USB, чтобы обнажить внутренние провода, или вы можете просто разрезать кабель ножницами или ножом. Практически любой острый предмет (или быстрое движение) может сломать кабель. На рисунке ниже показан кабель Micro-USB, разрезанный ножом (обратите внимание на цветные провода внутри):

После разрезания или выдергивания кабеля, как правило, можно снять резиновую оболочку (внешний слой зарядного кабеля), чтобы обнажить внутренние провода, потянув их отдельно от резины. Это похоже на очищение небольшого банана:

После того, как вы обнажили цветные провода, следующим шагом будет обнажить медные жилы внутри красного (положительного) и черного (отрицательного) проводов, по одной.Если у вас есть пара небольших плоскогубцев для зачистки проводов, это будет легкой задачей. Если вы этого не сделаете, вы все равно можете положить провод на твердую плоскую поверхность и с помощью ножа или тонкого острого предмета поскрести / протечь поверхность резины, пытаясь сбрить ее с медной проволоки. . если у вас острые ногти, несколько хороших движений сожмите и потяните, и вы сможете отрезать провода от их медных внутренних частей. Я лично считаю, что метод ногтя - самый быстрый и простой способ (хотя для этого нужно сильно ущипнуть).После того как вы соедините оба провода, они должны выглядеть так:

Шаг 2 - Скрутите медные провода и сложите в зарядные узлы на кончике

Теперь, когда у вас есть два провода для зарядки, вы на полпути. Но сами медные жилы слишком тонкие, чтобы их можно было легко прижать к клеммам зарядки аккумулятора смартфона. Итак, вам придется делать провода больше и жестче, чтобы они могли постоянно контактировать с клеммами и обеспечивать максимальную «мощность» батареи.Лучший способ добиться этого - просто скрутить медные жилы вместе и сложить каждую проволоку на себя, чтобы сформировать шар на конце проволоки. Как это:

Медные нити, скрученные вместе:

Медные провода, свернутые на себя и отформованные в зарядные узлы / шары:

Важно отметить, что точный размер этих «узлов зарядки» должен варьироваться в зависимости от количества пространства между разъемами в аккумуляторном отсеке вашего смартфона и выводами аккумулятора. Вы можете обнаружить, что вам придется несколько раз изменить размер узлов, чтобы они надежно закрепились на месте (мы рассмотрим это в следующем шаге).

Когда у вас сформированы эти зарядные узлы на концах, технически у вас уже есть все необходимое для зарядки аккумулятора вручную, если вы готовы удерживать узлы напротив положительной и отрицательной клемм на батарее телефона (в то время как другой конец конечно, подключен к USB-порту), например:

Шаг 3. Поместите узлы для зарядки и зажмите их между клеммами смартфона и аккумулятора

Если вы хотите иметь возможность заряжать телефон, когда он включен, и без необходимости самостоятельно прижимать провода к клеммам аккумулятора, то вам необходимо зажать узлы зарядки между соответствующими клеммами аккумулятора и внутренними разъемами телефона.Вот как:

Сначала определите положительный и отрицательный зарядные порты на аккумуляторе вашего смартфона. Обычно на батарее печатаются маленькие символы, показывающие, какие клеммы положительные и отрицательные:

Обратите внимание, что на батарее есть еще две клеммы, которые вы не будете использовать. Эти дополнительные терминалы передают данные по зеленому и белому проводам, чтобы телефон знал, что он заряжается. Поскольку вы не будете использовать эти провода, ваш смартфон не будет показывать, что он заряжается - единственный способ узнать, заряжается ли он, - это перепроверить уровень заряда батареи через минуту или две, чтобы увидеть, не увеличился ли он. .Двигаемся дальше ...

Затем возьмите смартфон и положите его лицевой стороной вниз на плоскую поверхность, а затем вставьте аккумулятор почти до конца в отсек. Не вставляйте аккумулятор полностью. Ваша установка должна выглядеть примерно так:

Теперь, когда вы находитесь в идеальном положении, чтобы зажать провода между телефоном и аккумулятором, возьмите черный и красный провода и удерживайте их в одной руке между большим и указательным пальцами. Удерживая провода между пальцами, вы можете легко согнуть / разделить их, чтобы они находились на идеальном расстоянии друг от друга (чтобы соответствовать расстоянию между клеммами аккумулятора). Как только вы отодвинете их на нужное расстояние, поместите два зарядных узла напротив нижней части внутренних разъемов телефона, например:

Наконец, одним быстрым движением быстро и надежно задвиньте аккумулятор до конца в отсек, чтобы зажать узлы зарядки между клеммами аккумулятора и металлическими разъемами телефона:

Вам может потребоваться несколько попыток, прежде чем вы заставите зарядные узлы закрепиться непосредственно на клеммах. Главное - расположить узлы в направлении нижней половины металлических разъемов на телефоне, прижать узлы к разъемам телефона, а затем быстро полностью вставить аккумулятор.Если вы поднесете узлы зарядки слишком близко к верхней части портов, они могут выскользнуть или вбок, когда вы попытаетесь их зажать.

Шаг 4 - Верните заднюю часть корпуса и / или закрепите батарею на месте

Теперь, когда провода были зажаты в телефоне, подключите противоположный (USB) конец кабеля к настенному зарядному устройству, автомобильному зарядному устройству, ноутбуку / ПК или другому USB-адаптеру для зарядки. Проверьте, включается ли он. Если это так, то продолжайте и закрепите аккумулятор липкой лентой на месте и / или снова защелкните заднюю крышку.К счастью, большинство задних крышек защелкиваются, и остается достаточно места для выхода черного и красного проводов. Если нет, на данный момент подойдет любой вид ленты - помните, что это временное решение, пока вы не сможете починить или заменить телефон. Когда вы закончите, он должен выглядеть примерно так:

Конечно, со всеми этими забавными цветными проводами, свисающими с вашего телефона, вы, скорее всего, получите странный вид, если будете использовать его в общественных местах. К счастью, довольно просто привести его в порядок и сделать настройку более похожей на смартфон со встроенным зарядным кабелем.Просто отрежьте лишний зелено-белый провод и обрежьте оставшийся резиновый кожух кабеля, как это:

Дополнительные меры предосторожности и советы

  • НЕ подключайте провода задом наперед - НИКОГДА не подключайте положительный провод к отрицательной клемме, а отрицательный провод - к положительной клемме. Если вы подсоедините провода к батарее задом наперед, и по ним будет течь электрический ток, вы можете испортить батарею телефона. Это все равно что переставлять перемычки в машине - не лучшая идея.

  • Держите положительный и отрицательный провода отдельно друг от друга. - Кроме того, НИКОГДА не позволяйте оголенной части положительного провода касаться оголенной части отрицательного провода, когда телефон включен и заряжается. Хотя это было бы не так плохо, как подключить зарядное устройство задним ходом, обычно это приводит к немедленному отключению телефона и может привести к быстрой разрядке аккумулятора частично или по большей части. Используйте изоленту, чтобы разделить провода. Если у вас нет изоленты, вы можете зажать провода между смартфоном и его задней частью, чтобы они не соприкасались.

  • Имейте в виду, что данные о зарядке могут быть неточными - Опять же, поскольку провода данных не зажимаются этим методом, телефон не будет знать, заряжается ли он, и может даже дать ложные показания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
