Как подключить электрический щиток с автоматами

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
  • ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

  • ⚡недорогая
  • ⚡оптимальный вариант для маленьких квартир
  • ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемыПроизводитель и цена
IEKABBLegrandSchneiderКЭАЗ
Схема №11700р6700р7300р4300р2100р
Схема №21600р6600р7200р4200р2000р
Схема №34200р9200р9800р6800р4600р
Схема №42400р6900р8100р5100р2700р
Схема №53400р9700р10300р7500р3700р
Схема №65900р12200р12800р10000р6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Распределительный щиток в загородном доме: необходимое оборудование и его характеристики, защитные устройства и последовательность их подключения – рекомендации профильных специалистов.

Осуществляя подключение частных домов к внешней системе электроснабжения, собственники жилья сталкиваются с различными проблемами и ошибками:

  • несоответствие технических характеристик вводного оборудования фактическим нагрузкам на электрическую сеть;
  • недостаточный уровень электробезопасности домашней электроустановки, причина которого – отсутствие необходимых устройств защиты от поражения электрическим током;
  • ошибки во время присоединения защитных устройств и нарушение последовательности их подключения.

Вызвано все это отсутствием объективной информации о том, как правильно подводить электричество к дому и каким оборудованием следует оснащать вводной электрический щиток.

Точнее, на существующие вопросы можно найти много ответов, но не так просто обнаружить в них достоверные сведения.

Правила устройства электроустановок ПУЭ, строительные нормативы, требования местных электросетевых компаний – если вникать во все это одновременно, можно быстро зайти в тупик. Поэтому мы хотим вас познакомить с реальным опытом пользователей FORUMHOUSE и рекомендациями специалистов Группы Legrand, наших партнеров в проекте «ДОМ ЗА ГОД» с FORUMHOUSE.

Подключение энергопринимающего оборудования в частном доме – это вопрос, решением которого должны заниматься профессионалы. Тем не менее, прочитав статью, вы сможете взять на заметку несколько рекомендаций лично для себя.

Сегодня вы узнаете:

  • какие требования предъявляются к конструкции электрических щитков;
  • какими устройствами должны оснащаться электрические щитки, и какие функции выполняет устанавливаемое оборудование;
  • как обеспечить селективность домашней электроустановки;
  • как выбрать защитное устройство по его рабочим характеристикам;
  • в какой последовательности осуществлять подключение защитных устройств (УЗО, дифавтоматы, автоматические выключатели (АВ)).

Организация точки ввода

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Устройство ввода резерва

Если в состав электроустановки входит источник автономного электроснабжения (например, дизельгенератор), то система должна иметь устройство ввода резерва, которое устанавливается после прибора учета электроэнергии. Речь идет о переключателе, позволяющем в ручном режиме подсоединять потребителей к генератору или к внешней системе электроснабжения. Данное устройство не позволяет одновременно задействовать два разных источника питания (трансформаторную подстанцию и дизельгенератор). В этом и состоит его ключевое преимущество.

УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).

На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2 (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!

Противопожарное УЗО

Противопожарные устройства защитного отключения призваны защищать от пожара. В качестве противопожарных УЗО используются устройства, срабатывающие на номинальный дифференциальный ток – от 100 до 300мА. Это довольно большая уставка, и она не позволяет защитить человека от поражения электрическим током. По этой причине отдельные группы потребителей оснащаются дополнительными (более чувствительными) УЗО.

В последнее время широкое распространение получили селективные противопожарные УЗО.

Тип «S» (селективное УЗО с задержкой срабатывания) – предназначено для того, чтобы при замыканиях на землю в линиях (например, в линиях розеток) срабатывали только нижестоящие УЗО конкретной линии, а противопожарное УЗО на вводе продолжало работать, питая исправные участки электропроводки.

Кросс-модуль

В современных системах электроснабжения часто используется несколько групп электрических потребителей (розеточная группа, осветительная и т. д.). И для того чтобы между различными группами распределить электроэнергию, поступающую в щиток от вводного кабеля, на DIN-рейку рекомендуется устанавливать модульный распределительный блок (кросс-модуль). Кросс-модуль позволяет ввести в щиток один проводник, рассчитанный на большую нагрузку, и получить на выходе несколько линий меньшего сечения (которое зависит от нагрузки на ту или иную группу потребителей).

Помимо этого, установка кросс-модуля обеспечивает надежность электрических соединений и упрощает процесс подключения дополнительных устройств к уже действующему электрическому щиту.

УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

  1. Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
  2. Как и в какой последовательности УЗО и автоматы соединяются между собой?

Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

  1. УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
  2. Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.

В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

  1. По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
  2. По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
  3. По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

И еще о номинале УЗО.

Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

Последовательность подключения УЗО и автоматических выключателей

Первое правило подключения: если фаза взята с одного УЗО, то ноль от всех потребителей, подключенных к данной фазе, должен возвращаться на исходное УЗО. То есть нулевой и фазный провода не должны после УЗО смешиваться с другими нулями и фазами.

На схеме мы видим два автомата, идущие на осветительные группы (защита осветительных линий с помощью УЗО обязательной не является). Противопожарное УЗО на данной схеме не обозначено. Розеточные группы защищены защитным отключением, имеющим номинал – 40 А и 30 мА.

Подключение выполнено просто:

  • осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата;
  • фаза на розеточные группы берется от одного УЗО;
  • ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

Во время комплектации электрических щитов следует избегать ситуаций, при которых к одному УЗО подключается неограниченное количество линий. Для обеспечения этого условия стандартный щиток оснащается несколькими устройствами защитного отключения. УЗО в данном случае группируются по типам подключаемых помещений и по видам нагрузки. Например, розеточная группа ванной комнаты подключается к УЗО номиналом – 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом – 30 мА.

Дифференциальные автоматы

На практике, вместо устройств защитного отключения часто применяются дифференциальные автоматы.

Это устройства, совмещающие в одном корпусе УЗО и АВ. Применять дифавтоматы имеет смысл, если данное устройство будет защищать отдельную линию или отдельного потребителя. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ (если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать).

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим,

как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает

наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — поделись с друзьями!



Монтаж электрического щита в квартире – установка электрощита в Санкт-Петербурге

Монтаж электрощита, важнейший компонент электрической системы квартиры, офиса, дачи, в общем любого помещения или здания. Он необходим для ввода и распределения тока и нагрузки.

Установка электрощита

При установке щита очень важно правильно разделить сеть на группы и установить необходимое количество автоматов. Разделение электрической проводки на группы обеспечивает защиту и безопасность эксплуатации электросети квартиры, частного дома. Деление производиться в зависимости от вида силового и светотехнического оборудования или просто по количеству помещений в доме или квартире.

Сборка электрощита

Процесс сборки электрощита –это довольно сложный и ответственный процесс, именно от качественной сборки, от хорошего соединения контактов и правильного расчёта мощности автоматов, УЗО, контакторов и реле зависит нормальное функционирование всей электрической системы.

Монтаж распределительного щита

Электромонтажная организация «Домашний электрик» предлагает выполнить работы по сборке, установке, монтажу, подключению и обслуживанию электрощита в квартире и частном доме СПб (Санкт-Петербурга) и Ленинградской области. Электрик профессионально выполнит монтаж встраиваемого и навесного электрощита любого типа. Наши услуги включают в себя:

  • консультация по комплектации электрощита
  • сборка электрощита согласно электрическому проекту
  • монтаж щита по тех. задания или схеме заказчика
  • установка, подключение и пусконаладочные работы
Монтаж накладного щита
сборка электрощита на 24 модуля монтаж электрического щита

Монтаж щита в квартире

Распределительный щит – монтаж щита в квартире работа для профессионала, настоятельно рекомендуем не экспериментировать с собственной безопасностью! Мы готовы выполнить следующие виды работ:

  • установка и перенос электрощита внутри квартиры
  • монтаж распределительного щита в частном доме
  • монтаж встраиваемого (внутреннего) электрощита
  • монтаж накладного (наружного) электрощита
Прайс-лист на монтаж электрощита

Фиксированные расценки на установку, сборку и подключение электрощита помогут спланировать бюджет ремонта квартиры. Цены на монтаж щита указаны без учета стоимости материала. В стоимость установки распределительного щита входят следующие услуги:

  • установка пластикового (металлического) бокса
  • установка электросчетчика (одно, трехфазного)
  • установка УЗО, автоматов, прочего оборудования
  • коммутация и подключение кабелей в щитке
Количество модулей в электрощите

Цена на монтаж электрического щитка в электромонтажной организации «Домашний электрик» зависит от количества установленных модулей. Встраиваемые и накладные электрические щиты для квартиры (частного дома) бывают на 12, 24, 36, 48, 54, 72 модуля. При выборе электрического щита необходимо определиться с количеством модульных элементов – автоматы, УЗО, счётчик электроэнергии и т. д.

Что такое один модуль в электрощите

Что такое один модуль в электрощите – это один однополюсный автоматический выключатель (средняя ширина автомата 18 мм). Количество модулей… максимально возможное количество однополюсных автоматов, одновременно устанавливаемых в щит.

Монтаж встраиваемого щита

монтаж электрощита на 36 модулей установка электрощита под ключ
Устройство ниши под электрощит

Устройство ниши под встраиваемый щит (внутренний монтаж) оплачивается дополнительно. Стоимость монтажа ниши зависит от размера щита и материала стены, куда устанавливается корпус электрощита.

Сколько стоит монтаж электрощита

Сколько стоит монтаж электрощита в квартире, частном доме (коттедже) под ключ? Узнать стоимость установки встраиваемого или накладного щита можно прямо сейчас с помощью нашего онлайн калькулятора и скачать смету (Приложение к договору №1)

Онлайн калькулятор
Гарантия на монтаж электрощита

Гарантия на монтаж электрического щита под ключ в квартире, частном доме 24 месяца с момента подписания акта выполненных работ. Гарантию на оборудование выдает его производитель. При монтаже встраиваемых и накладных электрощитков рекомендуем использовать качественную автоматику европейских производителей (ABB, Siemens, Schneider Electric)

Примеры нашей работы

Предлагаем посмотреть фотоотчеты компании «Домашний электрик» по сборке, монтажу, подключению электрических распределительных щитов внутренней и наружной установки в Санкт-Петербурге и Ленинградской области.

Консультация электрика

Для консультации специалиста по монтажу и установке электрического щита в Санкт-Петербург и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Наши услуги

сборка, установка и подключение — инструкция

Очень приятное чувство, когда затянувшийся ремонт в квартире или частном доме близится к завершению. Сделан своими руками полный монтаж электропроводки и остается последний штрих — коммутация вводного силового шкафа (сборка распределительного щита). И вот тут многие домашние мастера-электрики не рискуют браться за дело сами, а предпочитают нанять профессионалов.

Конечно, это кажется более надежным, чтобы электрический распределительный щиток монтировали электрики, но не факт, что работать будут настоящие профессионалы, а не те, кто «опоздал на последнюю электричку». К тому же, монтаж электрощитка в квартире стоит немалых денег, которых обычно к концу ремонта, мягко сказать, «не густо». И еще, есть один немаловажный фактор. Стоит ли сомневаться в своих силах, если полный монтаж электропроводки в квартире или доме произведен своими руками?

Стоит задуматься. Ведь собрать электрощиток самостоятельно — вполне посильная задача. Конечно, это требует внимательности и некоторых знаний, но сейчас, разобрав пошагово все действия по подобному монтажу, возможно, подобные сомнения развеются.

Для начала необходимо понять, что же потребуется для подобного монтажа, а уже после разбираться, что и как установить. Но все-таки первым делом имеет смысл составить хотя бы примерную схему, которая поможет не только в вопросе, как собрать электрический щиток, но и выручит в будущем при проведении ревизий и ремонтов.

Электрощит. Внешний вид

Схема распределительного щита

Составляя подобный проект, необходимо учесть силовую нагрузку на вводной щит, которая будет присутствовать на той или иной линии. Так же учитывается количество групп, выходящих на квартирный щиток; необходимость отдельной защиты на тот или иной потребитель (обычно отдельные УЗО или дифавтоматы устанавливаются на стиральные машины, котлы, посудомоечные машины и т.п.).

Также необходимо решить, какая защитная автоматика будет установлена в электрический щиток в квартире, учитывая то, что каждое УЗО требует монтажа дополнительного автомата, в отличие от АВДТ, а потому и места будет занимать больше.

Также схема электрощита должна содержать номиналы автоматов. Не стоит забывать и о том, что непосредственно перед прибором учета расхода электроэнергии в однофазных сетях 220 В необходима установка основного вводного двухполюсного автомата. Ну а в сетях 380 В — четырехполюсного, номинал которого должен быть выше всех распределительных вместе.

Также необходимо учесть и дополнительные, резервные автоматы. Ведь в любое время какой-либо из распределительных может выйти из строя, и неизвестно, будет ли возможность быстро приобрести новый.

Приблизительная схема собираемого щита

Установка электрощитка в квартире требует наличия шин заземления и нуля. Причем нулевая шина обязательно должна быть изолирована от корпуса силового шкафа, в противном случае будет происходить постоянное отключение УЗО.

И еще одно. При той стабильности напряжения, которая присутствует в наших сетях, имеет смысл, для сложной техники, предусмотреть стабилизатор.

Подготовительные работы

После того как схема электрического щитка составлена, необходимо установить непосредственно сам электрощит для частного дома или квартиры в заранее выбранное место, куда подходит ввод электричества и приведены все группы кабелей из квартиры. Не имеет значения, где будет установлен распределительный щиток в квартире — в подъезде или на веранде, это дело самого мастера. Главное — он должен находиться в помещении. Либо, если предусмотрен уличный щиток в частном доме, он должен обладать необходимой степенью защиты от погодных условий. Установка электрощита требует жесткости и прочности — он не должен болтаться.

Сами электрические щиты могут быть пластиковыми или металлическими, а также встраиваемыми и наружными.

Сборка электрощита своими руками начинается с расположения внутри всего защитного оборудования.

Если внутри не предусмотрены DIN-рейки, их необходимо закрепить, т.к. вся современная автоматика крепится именно на них. Обычно сборка электрощитков начинается с крепления на верхней DIN-рейке прибора учета электроэнергии, основного автомата и, если предусматривает схема монтажа, основного УЗО. Конечно, намного компактнее будет, если схема электрического щитка будет содержать дифференциальный автомат, но в этом случае при поломке замена обойдется дороже — тут дело вкуса и личных предпочтений потребителя.

Сборка автоматов на DIN-рейку

Ниже рационально будет расположить УЗО или дифавтоматы отдельных групп, а еще ниже — сами автоматы по группам. Это не эталон расположения, а потому сборка электрощитка производится в зависимости от индивидуальных предпочтений.

Необходимо отметить, что включение в цепь УЗО не является заменой дифференциальному автомату, т.к. защищает лишь от утечек и поражения электрическим током, не реагируя на перегрузки в сети и даже короткое замыкание, именно поэтому каждое устройство защитного отключения необходимо укомплектовать дополнительным автоматом с тем же номинальным током. Можно повториться, что альтернативой может стать дифавтомат, но тут уж кому как удобнее.

Кстати, не стоит забывать о правилах подключения УЗО, а именно о том, что для каждого из них, не исключая общего, требуется отдельная нулевая шина. На монтаже этих устройств остановимся чуть ниже.

Начало монтажа

Когда вся автоматика силового щита расставлена по своим местам, т.е. первичный монтаж завершен, можно приступать к самой ответственной работе — подключению. Начинать монтировать вводной щит следует с основного общего автомата, при этом питание к нему сразу подключать не нужно. По схеме, которая имеется под крышкой прибора учета электроэнергии, он подключается к двухполюсному вводному автомату (обычно фаза — первая клемма, ноль — третья). От электросчетчика оба провода должны пойти на общее УЗО, причем, если защитное заземление отсутствует, необходимо нулевой провод соединить с шиной заземления, находящейся в электрическом шкафу. Но сделать это нужно именно до УЗО, а не после.

Пример собственноручно нарисованной схемы

После общего устройства защитного отключения нулевой провод идет к шине, а фазный необходимо довести до ближайшего линейного УЗО, от которого перемычками можно объединиться со всеми остальными. Нулевые клеммы всех этих устройств необходимо соединить отрезками провода с нулевой шиной.

Дальнейшая сборка электрического щита продолжается объединением автоматов между собой по группам, а от каждого устройства защитного отключения выводится ноль на «свою» нулевую шину, а фаза — на группу автоматов.

При включении в схему УЗО необходимо придерживаться некоторых правил, на которых следует остановиться подробнее.

Как подключить УЗО

Самое главное в подключении устройств защитного отключения — это не допустить обмена между ними фазными либо нулевыми проводами. Дело в том, что по своему принципу УЗО действует так: оно контролирует разность потенциалов между нулем и фазой и при ее изменении отключает питание. Именно поэтому оба провода, которые выходят из устройства защитного отключения, должны быть смонтированы только к своей, отдельной группе.

К тому же, ни в коем случае нельзя допустить заземления нулевого провода после УЗО. В противном случае устройство будет работать некорректно, допуская беспричинные срабатывания.

Поэтому наиболее удобным будет вариант монтажа, при котором подключение будет происходить поочередно, переходя от одного УЗО к другому. Последовательность работы будет примерно такой.

Сначала к нулевой шине устройства защитного отключения монтируются все нулевые провода группы, контакты основательно протягиваются. После этого все заземляющие провода подключаются к своей отдельной шине. И в последнюю очередь фазные жилы расключаются по автоматам группы.

Очень важно при этом соблюдать цветовую маркировку кабелей во избежание коротких замыканий, несанкционированных отключений УЗО, да и вообще, для удобства последующего обслуживания.

Пример готовой сборки

Проверка и подключение электрощитка

Смонтировав, таким образом, поэтапно весь распределительный щит, необходимо вновь, согласно составленной схеме, все перепроверить, протянув все соединительные контакты. Важно, чтобы все жилы кабелей в шкафу были аккуратно расположены — подобная сборка щитка облегчит ревизию и ремонт в дальнейшем.

Необходимо помнить, что если речь идет о частном доме, питание к которому нужно подводить со столба, домашний мастер не имеет права этого делать. Эта работа выполняется только обслуживающей организацией, домашнему мастеру остается лишь сборка электрощитов и их расключение.

Итак, когда все перепроверено, заводится питающий кабель на вводной автомат. Напряжения при этом на нем быть не должно. Подключив последний провод, производится пробное подключение щитка к напряжению, т.е. непосредственно сама проверка.

Вся автоматика при первичной подаче питания должна быть включена, тогда при неправильном монтаже, т.е. коротком замыкании в электросети квартиры, сразу будет понятно, по какой линии допущена ошибка. Розетки при этом должны быть разгружены, т.е. никаких приборов в них включено быть не должно.

При условии, что вся автоматика осталась во включенном состоянии, проверяются поочередно все устройства защитного отключения. Для этого, именно без нагрузки на них в квартире, нажимается кнопка «Тест». Т.к. подобное действие создает видимость утечки в сети, УЗО должны отключаться.

Если после произведенной проверки все в порядке, можно вызывать сотрудника контролирующей электроснабжение организации для проверки и опломбирования прибора учета электроэнергии.

Более сложный электрошкаф с маркированными проводами

Некоторые советы

При производстве такой работы, как сборка щитков, имеет смысл установить обычную розетку, которая будет запитана от общего устройства защитного отключения. Это позволит включить какое-либо оборудование для ремонта или сделать подсветку внутри электрошкафа при аварийном отключении автоматов любой из групп.

Кто-то может сказать, что лучше в таком случае подключить эту розетку к вводному автомату, но этого нельзя делать ни в коем случае. Дело в том, что если розетка будет подключена перед прибором учета электроэнергии, контролирующая организация может наказать мастера, т.к. подобный монтаж позволяет хищение электричества.

После того, как произведена установка щитка и его ввод в эксплуатацию, через неделю необходимо протянуть снова все контактные соединения. Данную процедуру необходимо проводить хотя бы раз в полгода, во избежание ухудшения контакта при окислении жилы. Особенно актуален этот совет при монтаже с помощью алюминиевых кабелей.

Схемы, составленные для монтажа электрического щита, равно как и те, которые составлялись для монтажа электропроводки в квартире, выбрасывать ни в коем случае нельзя. Они обязательно пригодятся при каком-либо ремонте, намного сократив время поиска неисправности.

Дополнительные рекомендации

Помимо соблюдения цветовой маркировки жил, производя монтаж щитка, желательно отметить направление каждого кабеля, входящего в квартиру, бирками. Схема квартирного щитка переносится на дверцу электрического шкафа (на внутреннюю часть), а каждый автомат подписывается.

Если все шаги выполнить грамотно и аккуратно, это облегчит обслуживание не только самому мастеру, монтировавшему электрощит, но и любому электрику, который будет производить ревизию или ремонт.

Сложная схема электрощита с тремя фазами ввода

Рекомендации по безопасности

При производстве подобных работ не стоит пренебрегать элементарными требованиями электробезопасности. Вне зависимости от того, есть напряжение или нет, весь электроинструмент должен быть качественным. Изоляция ручек должна быть без повреждений и трещин. При малейших сомнениях в безопасности инструмента следует его немедленно заменить.

Если в каком-либо случае пришлось вызывать профессионального электрика, а инструмент, который он использует, перемотан изолентой, поврежден и т.п. — от услуг такого монтера лучше отказаться.

Подведем итог

Как можно понять, монтаж электрического щита своими руками — задача вполне посильная для домашнего мастера. Не имеет значения, для квартиры мы его собираем, для частного дома или для дачи. Если аккуратно и четко соблюдать все инструкции, появляется возможность приличной экономии средств на работе профессионального электромонтера.

Главное — это быть внимательным, не игнорировать такое условие, как схема щитка и не забывать, что от правильности монтажа при такой работе, как сборка щитов (сборка ВРУ), зависит жизнь и здоровье проживающих в квартире людей. А потому при наличии больших сомнений в возможности собственноручного выполнения подобной работы, лучше обратиться к специалистам. Основная задача в этом случае — доверить работу по монтажу электрических щитов действительно профессионалам, а не дилетантам, мнящим себя таковыми.

Похожие статьи:

Как правильно подключить электрический щит: стандарты и рекомендации по размещению

Распределительный щиток – сердце электросистемы любого объекта. В нем размещают все оборудование, которое нужно, чтобы распределить электрические цепи и защитить людей от поражения током.

Как подключить электрический щиток? Можно заказать услуги электрика и электромонтаж в Минске или установить самостоятельно. Чтобы не допустить ошибок, мы расскажем о стандартах и правилах монтажа.

Монтаж электрощитка: общие рекомендации

Перед подключением нужно составить схему. При этом стоит учесть особенности потребления электроэнергии квартиры или дома, например, на сколько киловатт рассчитано потребление электричества, где будет установлен электросчетчик.

Существует 2 способа установки электрощитков:

  • внутренний – устанавливают в специально подготовленные ниши;
  • открытый – монтируют на разные основания, которые не поддерживают горение.

В доме и квартире электрический щиток размещают в предусмотренных зонах, рядом с системой пожарной безопасности, охраны, телекоммуникациями.


Лучше расположить все подобные устройства в одном месте – это упростит доступ и обслуживание всех компонентов.

Какой выбрать провод?

  • Для квартиры нужен кабель, который не поддерживает горение.
  • Для дома – бронированный, приложенный к земле провод.

При открытой установке кабели подводят в электротехнических коробах, металлических лотках.

Стандарты и правила размещения электрощитка

Правила и стандарты по установке электрооборудования:

  • у каждого щитка должен быть технический паспорт с указанием изготовителя, типа оборудования, номинального тока и других параметров;
  • запрещено прокладывать провод под Din-рейкой;
  • металлический корпус щитка обязательно нужно заземлить;
  • оставляйте запас провода для подключения новых линий – его длина составляет 1,5-2 высоты подключаемого щита, но не меньше 40 см;
  • каждую линию и смонтированное оборудование маркируют, указывают его значение. Наклейки можно расположить внизу аппаратуры, на внутренней дверке щитка;
  • рекомендуется выбирать момент затяжки зажимов 2-3,5 Нм.

При подключении силового оборудования в щитке желательно учитывать европейский стандарт: выбор сечения провода зависит от максимального тока устройства. Например, для тока в 45 А сечение составляет 10 мм2, для 60 А – 16 мм2.


Тщательно выбирайте место для монтажа. Где точно нельзя устанавливать распределительные щиты?

  • Ванные комнаты, санузлы.
  • Шкафы, гардеробы.
  • Влажные помещения.
  • Лестничные пролеты.
  • Балконы, лоджии.
  • Рядом с раковиной, умывальником.

В принципе, с установкой не сложно разобраться. Но если вы никогда не работали с электричеством, лучше обратиться к специалистам и запросить прайс-лист на электромонтажные работы.

Как правильно подключить распределительный электрощиток в гараже

В современном гараже невозможно обойтись без электричества. Электричество в гараже требуется не только для освещения помещения и рабочего места, но и для подключения зарядного устройства аккумуляторов и электроинструмента. Нередко в гараже также устанавливают станки с электроприводом для ремонта автомобиля и сварочный аппарат.

пример электрощитка

Для правильного и безопасного подключения входного кабеля и распределенных потребителей нужно оборудовать электрощиток в гараже. В корпусе также устанавливают прибор учета потребленной электроэнергии. В магазинах продают готовые конструкции, которые так и называются – щиток гаражный. Однако, при владении определенными навыками и соблюдении правил безопасности, вполне можно сделать электрический щиток в гараж своими руками.

Какой щиток можно установить в гараже

Электрические щитки выпускают в металлическом или пластмассовом корпусе. Можно использовать пластмассовый корпус, но, учитывая присутствие в помещении большого количества металлических предметов, безопаснее будет купить бокс из металла. Тогда снижается вероятность механического повреждения корпуса.

Если гараж не отапливается, в воздухе скапливается большое количество влаги. Для предотвращения коррозии установленных элементов климатическое исполнение щитка должно быть У3 (для установки в не отапливаемых помещениях и эксплуатации при температурах от минус 40 до плюс 40 градусов).

Корпус должен оснащаться запорным устройством, на его внешней стороне должен располагаться болт для подключения заземляющего устройства.

открытый электрощиток

Устройство гаражного щитка

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

схема электрощитка

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

Возможный вариант размещения всех узлов внутри щитка.

электрощиток

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Подведение электричества к гаражу

В любом гаражном кооперативе находится главный электрический щит. От него осуществляется разводка кабелей по боксам. Идеальным вариантом было бы подключение кабелей от каждого бокса непосредственно к главному щиту. Однако из-за большого количества гаражных боксов и их удаленности такое подключение неосуществимо ввиду больших затрат. Поэтому используют другие варианты.

Самым распространенным способом является разводка кабелей от щита до группы боксов. На каждую группу устанавливают групповой щиток, оборудованный рубильником с плавкими вставками или автоматом, рассчитанным на большой рабочий ток.

От местного щитка прокладывается кабель на электрощит в гараж. Устройство местного щита похоже на гаражный щиток, но в нем отсутствуют УЗО и электросчетчик. Для прокладки кабеля его помещают в гофрированную трубу или металлорукав и надежно крепят к стене на максимально возможной высоте. Труба защищает кабель от случайных механических повреждений. С той же целью, при вводе кабеля через стену гаража, используют защитные гильзы.

Защитная гильза

Подключение электричества к кабелю в групповом щитке производится только после окончательного монтажа щитка в гараже. Все работы необходимо вести при снятии напряжения на участке проведения работ.

Существует еще другой вариант подключения кабеля от гаража к магистрали. Этот способ используют тогда, когда вместо групповых щитов разводка электрокабелей по территории гаражного кооператива выполнена по столбам освещения. В этом случае подсоединение кабеля от гаражного щитка происходит к магистральным линиям на столбе. Соединение производится с помощью специальных зажимов или проколов.

Второй вариант менее предпочтителен, потому что для безопасности работ во время подключения требуется обесточить большое количество боксов. Сами работы проводятся на высоте, это создает дополнительную опасность.

Схема соединений внутри щитка

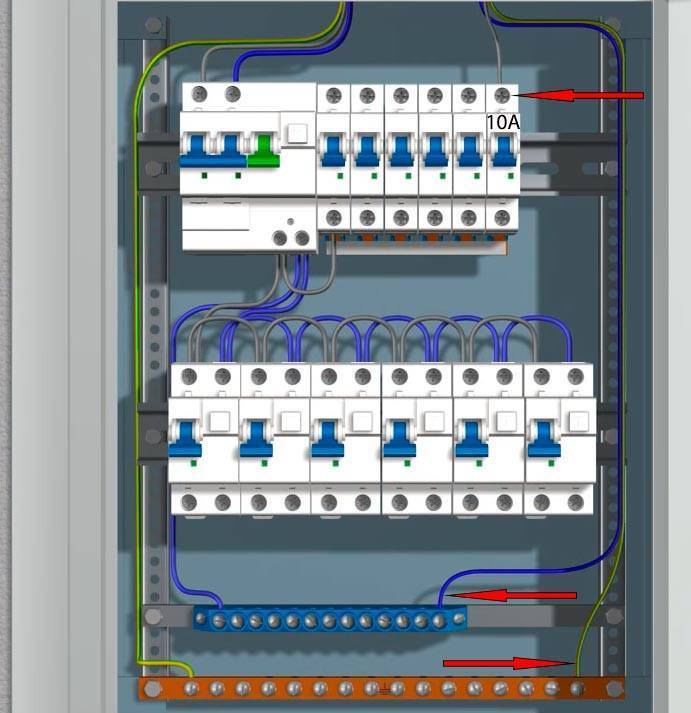

Представлен типовой вариант схемы гаражного щитка.

схема подключения

Номиналы защитных автоматов выбраны с тем расчетом, чтобы при коротком замыкании в линии или превышении допустимой нагрузки на кабеле отключение нагрузки происходило раньше, чем проводники нагреются до температуры плавления изоляции. В параметрах УЗО указан ток утечки 30 мА, это соответствует безопасному значению для предотвращения поражения электрическим током.

Автоматы номиналом 16 А применены на линиях освещения или розеток для подключения ручного электроинструмента. Линия с автоматом на 32 А предназначена для использования более мощной нагрузки, например, сварочного аппарата или тепловой пушки.

Вывод

Можно заметить, что самостоятельное подключение и монтаж гаражного электрощита своими руками не вызывает особенных трудностей, если соблюдать технику безопасности и придерживаться схемы соединения.

Комплектация распределительного щитка, автоматы защиты, клеммы подключения



От автора

Здравствуй Уважаемый читатель! Снова с вами Elesant.ru. В предыдущей статье (Установка электрощита навесного) я рассказывал, зачем нужен распределительный щиток, как подобрать нужный щиток и как правильно выбрать место под его установку. Здесь расскажу о комплектации щитка.

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

  • Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
  • Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;
  • Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается. Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

Устройства крепления автоматов защиты,дин-рейка

  • Дин-рейка это специальная металлическая пластина для крепления устройств защиты и управления в распределительном щите.
  • Дин-рейка устройство универсальное и подходит для устройств любого производителя.
  • Кроме автоматов защиты и управления на дин-реке крепятся контактные колодки для подключения и соеденения проводов.

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения.К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки.Их нужно,как минимум две:

  1. Одна для подключения нулевых рабочих проводов (нейтрали N).
  2. Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S.

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм 2. Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

 Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

  1. Соеденительная клемма;
  2. Разветвительная гребенка;
  3. Автоматы звщиты;
  4. Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Нормативные документы

ГОСТ Р 51628-2000, Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы



Электропроводка для начинающих

Домашняя электрическая панель — то, что электрики называют сервисной панелью, но то, что большинство людей называют своим «автоматом», — служит распределительным щитом для всей электрической системы дома. Панель получает питание от коммунальной компании и распределяет его по отдельным цепям которые снабжают все приспособления, розетки и другие устройства в доме. Изучите основы электропроводки панели; это хороший первый шаг к пониманию электрической системы вашего дома и необходим для выполнения безопасного ремонта и модернизации.

Типы панелей

Важно отметить, что не во всей проводке электрических панелей используются выключатели, хотя это было стандартом более 50 лет. Предшественником панели прерывателя является панель с предохранителями, в которой используются одноразовые предохранители (вместо автоматов) для защиты цепей от коротких замыканий и перегрузок. Чтобы отключить питание отдельной цепи, необходимо удалить предохранитель.

В то время как в большинстве домов есть одна служебная панель, или «основная» панель, нередко есть вторичная панель, называемая субпанелью, которая поставляется с главной панелью.Вспомогательная панель, по сути, представляет собой небольшую версию главной панели и может быть установлена, когда на главной панели не осталось места для добавления цепей или для обеспечения питания (и легкого доступа к панели) в пристройке дома или в новом гараже.

Анатомия панели

За дверцей вашей сервисной панели находятся колонны выключателей с рычагами ВКЛ / ВЫКЛ, которые вы нажимаете на сторону ВКЛ, когда срабатывает автоматический выключатель. Внутренняя панель, окружающая переключатели, скрывает внутреннюю часть проводки электрической панели.

Вот что там сзади:

Три толстых служебных кабеля входят в панель от электросчетчика. Одна из них — линия нейтрали, и она подключается к шине нейтрали — металлической полосе с множеством винтовых клемм — внутри сервисной панели. Две другие линии — это горячие линии. Они подключаются к двум горячим шинам в панели через большой «главный» автоматический выключатель. На каждую горячую линию подается напряжение 120 вольт.

Панель также должна иметь толстый заземляющий провод (обычно голая медь), который подключается к нулевой шине на одном конце и к заземляющему стержню, вбитому в землю на другом конце.В домах с металлическими водопроводными трубами также может быть заземляющий провод между панелью и ближайшей трубой холодной воды.

Все остальные кабели, идущие в панель, представляют собой отдельные кабели цепи от дома (и вспомогательной панели, если она у вас есть). Горячий провод (обычно черный или красный) от каждого кабеля подключается к автоматическому выключателю, а нейтральный провод (обычно белый) подключается к нейтральной шине.

Автоматические выключатели

Автоматические выключатели являются основными устройствами безопасности в вашей электрической системе и являются неотъемлемой частью электропроводки электрической панели.Прерыватель автоматически «срабатывает» и отключает питание цепи, если обнаруживает перегрузку, которая может быть вызвана подключением слишком большого количества приборов к одной цепи или коротким замыканием. Короткое замыкание может быть вызвано такими вещами, как ослабленные провода, поврежденная изоляция или любопытный ребенок, воткнувший вешалку в розетку (ах).

Выключатели рассчитаны на потребляемую мощность каждой цепи. Стандартные выключатели рассчитаны на 120 вольт и 15 или 20 ампер (ампер). Выключатели высокого напряжения выдерживают 240 вольт и 30 или более ампер.Номинальный ток — это число, выбитое на конце каждого рычага выключателя. Все панели должны иметь индексную этикетку на дверце панели с указанием основных устройств в каждой цепи (например, «кухонные вилки», «сушилка», «освещение в гостиной»).

Электробезопасность

Теперь, когда вы немного знаете о проводке электрических панелей, самое важное правило, которое следует запомнить: всегда отключайте питание в зоне, где вы будете работать. Перед проверкой или снятием выключателя или другого бытового устройства, например, выключите выключатель, обслуживающий цепь устройства.И прежде чем что-либо делать с панелью, в том числе снимать внутреннюю крышку, отключите главный выключатель. Это отключает питание всех электрических цепей сразу. Однако служебные кабели и точки, где они подключаются к панели, всегда находятся под напряжением, поэтому не приближайтесь к ним!

Для ремонта и модернизации электрооборудования, выходящих за рамки вашего комфорта, наймите надежного лицензированного электрика.

Обновлено 24 декабря 2017 г.

Как подключить электрическую панель

Электропроводка

для домовладельцев в Далласе

Есть определенные типы электрических панелей, которые следует заменять при наличии определенных факторов.При возникновении старения, ненадежной защиты цепи, отзыва или других проблем безопасности мы обычно рекомендуем заменять эти панели всякий раз, когда мы их видим.

Это видео предназначено только для развлекательных целей. Проконсультируйтесь с лицензированным электриком, если вы не уверены в каком-либо аспекте вашего электрического проекта.

Как подключить электрическую панель

Для установки электрощита необходимо предварительно выбить заглушки для установки трубы питателя.Посмотрите на электрическую панель сверху, снизу и по бокам. Найдите круглые выбивки с отверстиями, которые предусмотрены для вашего удобства. Эти выбивки можно легко удалить молотком и зубилом, плоскогубцами или линейными плоскогубцами. После удаления заглушек установите электрические разъемы в панель и установите контргайку, чтобы удерживать ее на месте.

Если вы используете металлическую трубу, поместите пластиковую втулку на резьбу соединителя. После того, как все ваши соединители и кабелепроводы установлены, вам нужно установить электрическую панель.

Выровняйте электрическую панель и вставьте винты в отверстия в задней части панели. Если отверстия не попадают на шпильки за панелью, просверлите отверстия для установки или вы можете прикрепить кусок фанеры для установки панели.

Используя рыболовную ленту, протяните ленту через кабелепровод от электрической панели к распределительной коробке, которую вы пытаетесь накормить. Подключите провода к рыбной ленте и обмотайте конец изолентой. Протяните провода электрического питателя через трубу питателя, попросив кого-нибудь протянуть проволоку в электрическую коробку.Потяните за провод, пока он не войдет в панель, но оставьте достаточно провода, чтобы добраться до противоположной стороны панели.

Таким образом, будет достаточно проводов для подключения в любом месте электрической панели.

Согните два черных провода, чтобы придать им форму для облегчения установки на главный выключатель. На этом фото главный выключатель расположен вверху справа на панели. Зачистите провод ровно настолько, чтобы обеспечить соединение с клеммами главного выключателя. Излишек оголенного провода создает угрозу безопасности, поскольку провода могут соприкоснуться с другими проводами и вызвать короткое замыкание.

Подключите нейтральный провод к нулевой шине. Нейтральная шина расположена по обе стороны от выключателей. Это стержень серебристого цвета с множеством более мелких винтов и точек соединения. В нем также имеется отверстие большего размера для нейтрального провода механизма подачи. Нейтральный провод — это провод, помеченный белой фазирующей лентой.

Чтобы установить провода ответвительной цепи, потяните их за ленту. В том случае, если вы стягиваете вместе много проводов или тяга слишком длинная, вам может потребоваться использовать состав для вытягивания проволоки, чтобы ее было легче тянуть.Если вы устанавливаете проводку NM, установите разъемы NM на электрическую панель и закрепите провода двумя винтами на ремнях. Снимите внешнюю оболочку, чтобы обнажить проводники. С помощью специального инструмента для снятия изоляции вы можете быть уверены, что не повредите жилы проводов внутри.

Часто рекомендуется использовать бритвенный нож, но он может быть простым способом повредить отдельные провода внутри. Даже самые опытные электрики могут повредить провод, используя неправильный инструмент, но я должен признать, что использую бритвенный нож после 30 лет электромонтажных работ.Полагаю, повторение помогло мне зачистить провода без повреждений.

Подключите все зеленые и неизолированные медные провода к шине заземления. Подключите белые нейтральные провода к нулевой шине. Мне нравятся комплекты для нумерации проводов, которые определяют, какой нейтральный провод подходит к какому номеру цепи. Это упрощает последующее удаление цепи. Если вы согнете провода заранее, у вас получится аккуратный и аккуратный монтаж проводов, который выглядит единообразно.

Затем установите линии питания на выключатели ответвления.Черный и красный провода — это провода фидера на этой фотографии, причем черные провода являются одним из проводов горячего питания, а красные провода — другим. Подключите провод подходящего размера к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли аккуратный вид после завершения установки.

Электропроводка безопасности панели управления

Наши сертифицированные электротехники осмотрят вашу электрическую панель, прерыватели и счетчик на предмет повреждений или неправильной проводки, а также отремонтируют или заменит любые электрические опасности.Позвоните нам по телефону (214) 238-8353 для обслуживания и ремонта на дому.

Для получения дополнительных статей и информации посетите https://www.berkeys.com/category/electrical/

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (также известная как панель выключателя) — это металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели.Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. На каждом выключателе должна быть этикетка, на которой указывается территория дома, которую он контролирует.

В некоторых старых домах нет выключателей; вместо них есть предохранители.Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности со страховкой, или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель. Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели.Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

Электрооборудование для дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания как минимум 100 ампер.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — это обычные места для установки электрической панели.В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете свою электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи.Это защитные устройства, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут привести к возгоранию или поражению электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается.Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров, в зависимости от того, сколько электричества им требуется. Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одиночный автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д.Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость обновления электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов.Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

Единственный способ быть уверенным в стоимости — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы хотите обновить электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его.Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем используемой вами услуги и сказать вам, нужно ли вам обновление или нет.

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

  • Высота, на которой должна находиться коробка выключателя.
  • Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
  • Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
  • Выключатели должны иметь четкую маркировку.Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

Существует множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает в случае перегрузки цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

  1. Отключите питание тех элементов, которые вызвали срабатывание прерывателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к распределительной коробке и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
  4. Поверните переключатель до упора в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова можете пользоваться своими электрическими устройствами.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральной / сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите ржавые провода или переключатели, вызовите электрика.

Короткое замыкание

Эта ситуация немного посерьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно отключить прерыватель. Если вы сбросите сработавший прерыватель, и он сразу же снова сработает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземленный» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика для замены GFCI.

Схема подключения электрической панели

Схема подключения электрической панели используется для обозначения каждого устройства, а также соединения между устройствами внутри электрической панели . Поскольку электрические панели — это то, что будет содержать системы управления, технические специалисты и инженеры ПЛК обычно сталкиваются со схемами подключения панелей. Хотя электрические панели на первый взгляд могут быть не слишком сложными, для выбора подходящих устройств, определения размеров проводки и проектирования компоновки панели требуется много инженерных усилий, что отражено в схемах электрических соединений панели.

Важно отметить, что электрические схемы панели должны соответствовать местным властям, которые диктуют стандарты , которые должны соблюдаться внутри панели. В США этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC). Кроме того, каждое государство может выбрать разные версии кода в зависимости от выпуска. Перед проектированием панели важно ознакомиться с кодом, который применяется в вашем регионе.

Электрическая панель — основные компоненты

В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, изучения компонентов и понимания вариантов выбора, лежащих в основе определенных компонентов и решений по компоновке.

Электрическая панель — система управления на основе MicroLogix

Электрическая панель выше включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый переключатель, преобразователь EtherNet в RS232), клеммные блоки и источник питания.

Конструкция электрической панели — силовые устройства

Силовые устройства внутри электрической панели используются для подачи необходимого тока на каждое устройство и защиты их от ситуаций перегрузки по току.

  • Автоматический выключатель | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели аналогичен тому, что вы можете найти в домашних условиях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрической панели и автоматически срабатывает при превышении определенного уровня тока (в зависимости от номинала выключателя).
  • Предохранители | Предохранитель — это статическое устройство, которое защитит оборудование и персонал от скачков тока.В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.
Схема электрических соединений электрической панели — Электропроводка частотно-регулируемого привода

На приведенной выше схеме электрических соединений показан пример автоматического выключателя, а также нескольких предохранителей, защищающих частотно-регулируемые приводы. Обратите внимание, что на чертеже автоматического выключателя есть значок, который указывает, что цепь размыкается во время скачка тока.

Проектирование электрической панели — трансформаторы и источники питания

Регулировка напряжения — важный процесс в каждой панели. Трансформаторы и блоки питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему для электрических чертежей: разные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и электрические щупы. Как правило, размеры проводки указываются в начале набора чертежей.На отдельной странице напряжение будет указано в источнике, но редко на каждом проводе. Следовательно, важно отследить проводку, чтобы подтвердить местоположение и характеристики источника. Схема электрических соединений

— Падение напряжения на трансформаторе

На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

Блок питания выполняет ту же функцию, но на чертеже обозначается другим символом.

Как упоминалось выше, преобразование напряжения приведет к созданию новой шины питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень напряжения, о котором идет речь.

Конструкция электрической панели — устройства управления

Устройства управления — это компоненты, которые будут управлять процессом. К ним относятся программируемые логические контроллеры, частотно-регулируемые приводы, весоизмерительные ячейки и т. Д.На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода / вывода. Давайте посмотрим на пример их представления на чертеже электрической панели. Схема подключения электрической панели

— пример трансформатора и источника питания

На приведенной выше схеме подключения электрической панели показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК.Помимо питания ПЛК, на схеме подключения будет показан массив IO, связанный с ПЛК; давайте посмотрим на пример ниже.

Базовый провод — соединение между двумя компонентами.

На рисунке выше показана первая карта ПЛК Allen Bradley CompactLogix. Основываясь на модели карты (1769-IQ16), а также на характере устройств, привязанных к каждой точке на карте, мы можем сразу сделать вывод, что карта представляет собой 16-точечную входную карту 24 В постоянного тока. На рисунке показаны следующие устройства:

  • Вход 0: «ИЗ СТРОКИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
  • Ввод 1: «PB4028» | Кнопка нормально разомкнутого типа
  • Вход 2: «PB4029» | Нормально закрытая кнопка
  • Вход 3: «PB4030» | Кнопка нормально разомкнутого типа
  • Вход 4: «PB4031» | Кнопка нормально разомкнутого типа
  • Ввод 5: «CR1503» | Реле управления
  • Вход 6: «CR1504» | Реле управления
  • Вход 7: «190-MC01» | Моторный контактор
  • Вход 8: «905-MC01» | Моторный контактор
  • Вход 9: «906-MC01» | Моторный контактор
  • Вход 10: «030-MC02» | Моторный контактор
  • Вход 11: «030-SE01» | Трехпозиционный селекторный переключатель
  • Вход 12: «035-MC01» | Моторный контактор
  • Вход 13: «030-ZS01» | Трехпозиционный переключатель
  • Вход 14: НЕТ
  • Вход 15: «Контакт ЗАПУСКА СИСТЕМЫ РАЗРЯДА»

На электрическом чертеже каждая карта будет разделена на страницу.Другими словами, внешние модули, которые мы видели на панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

Конструкция электрической панели — символы электрических устройств

Мы не рассмотрели все основные компоненты в приведенном выше разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно рассмотреть их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме панели, и дадим краткое описание устройства, а также несколько примеров для справки.

Символы проводки на электрических чертежах

Провода — это то, что связывает устройства вместе. Линии используются для обозначения разводки панели. Вы увидите следующие основные линии:

Basic Wire — соединение между двумя компонентами.

Примечание. Провод становится пунктирной линией, когда проводка выходит за пределы панели, описанной на чертеже.

Соединение проводов — Соединение между несколькими проводниками.

Wire Bypass — Обходной байпас двух проводов.Между горизонтальным и вертикальным проводниками нет соединения.

Обозначения кнопок и переключателей на электрических чертежах

Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения данных, вводимых пользователем, а также состояния оборудования. Важно отметить, что переключатель не всегда приравнивается к кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. Этикетка над устройством обычно указывает на его характер.

Переключатель — [левый] — нормально разомкнутый | [Центр] — нормально закрытый | [Справа] — однополюсный двухпозиционный переключатель (SPDT)

Электрический переключатель — это базовое устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Сигнал, который передается через коммутатор, может быть прочитан полевым устройством или входом ПЛК, как мы видели выше.

В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

Кнопка — [Левая] — Нормально открытый | [Вправо] — нормально замкнутый

Нажимная кнопка — это мгновенный электрический переключатель, который будет проводить ток, когда он замкнут, и блокировать прохождение тока, когда он разомкнут. Разница между переключателем и кнопкой заключается в том, что кнопка автоматически вернется в исходное состояние, в то время как переключатель будет поддерживать это состояние до тех пор, пока не будет переключен.

Свет — [Слева] — Красный | [Справа] — зеленый

Свет обычно используется как индикатор процесса.Это может быть светодиодный индикатор на панели или индикатор на машине или технологическом оборудовании.

Контакт катушки двигателя

Контакт катушки двигателя — это вход контактора или частотно-регулируемого привода. Подавая напряжение на катушку, привод замыкает необходимые контакты и запускает двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть заземлены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрическом чертеже.

Контакт двигателя или реле — [левый] — нормально разомкнутый | [Справа] — нормально замкнутый

Контакт отображает состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от начального состояния. Когда контакт замкнут, ток течет; когда он открыт, ток прекращается. Когда дело доходит до контактора двигателя, рекомендуется отправлять сигнал обратно на ПЛК в качестве подтверждения того, что устройство находится под напряжением. Таким образом, ПЛК получит сигнал от контакта и подтвердит его логикой.

Другие устройства на электрических чертежах

Мы рассмотрели несколько основных устройств, которые могут встретиться на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариаций основных устройств, а также символов для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в паспорте.

Проектирование электрических панелей — сетевые устройства

Сети являются важным компонентом большинства современных панелей.Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типовых схем электрических панелей для нормальной проводки и сетевых устройств заключается в том, что в них часто не используется многожильный кабель. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один провод. Давайте посмотрим на пример ниже. Схема подключения электрической панели

— сетевые устройства

На приведенной выше схеме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet.Как упоминалось выше, для простоты предполагается, что читатель понимает использование стандартного кабеля EtherNet RJ45 для этой цели.

Обратите внимание, что на этой странице описаны только сетевые подключения к этим устройствам. Те же устройства будут перечислены на другой странице, так как им требуются дополнительные сигналы. Пример: частотно-регулируемый привод (VFD) «030-SC01 конвейерная платформа» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Они будут описаны на отдельной странице схемы электрических соединений панели.

Анализ монтажной схемы электрической панели

В этом разделе мы рассмотрим серию страниц с электрическими схемами, выделим ключевые элементы, раскроем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неисправностей. система. Схема электрических соединений панели

— цепь пускателя двигателя

Схема панели управления двигателем

На приведенном выше чертеже мы видим 4 ключевых элемента:

  1. Точка входа в электрическую шину указана на предыдущей странице.Если мы перейдем к первой странице наших электрических чертежей, мы сможем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
  2. 195-MC01 — это контактор двигателя, который включает автоматический выключатель, плавкий предохранитель и контакт. На чертеже указана установка автоматического выключателя: 5А.
  3. 195-HSS01 — выключатель двигателя. Обратите внимание, что отключение обеспечивает средство отключения высокого напряжения от двигателя, а также обратную связь с ПЛК. На чертеже указано «LOCAL: I: 4/08» в качестве входа отключения в ПЛК.
  4. 195-M01 — трехфазный двигатель мощностью 0,75 л.с.
Возможные действия по поиску и устранению неисправностей
  • Сработавший контактор двигателя | См. Устройство 192-MC01. Измерьте входящее в устройство напряжение 460 В переменного тока, 60 Гц. Убедитесь, что уставка выключателя составляет 5 А.
  • Двигатель не работает | См. Устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше.Убедитесь, что контактор двигателя (195-MC01) не сработал. Убедитесь в исправности обмоток двигателя, измерив сопротивление, когда он отключен с помощью выключателя двигателя.
  • Схема электрических соединений панели
— цепь безопасности

Схема цепи безопасности панели

Схема электрических соединений, приведенная выше, содержит пример цепи безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

  1. MSR304 — это реле безопасности Allen Bradley.Он отправляет сигнал через серию предохранительных выключателей и аварийных остановов и считывает сигнал, который он получает в конце цепочки. Если все переключатели замкнуты, реле подтверждает, что цепь безопасности исправна, и подает питание на нагрузку, к которой оно привязано.
  2. 090-ZSS11 — это предохранительный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, устройства безопасности подключаются одно за другим.
  3. Световой индикатор кнопки аварийной остановки — это устройство, которое указывает на нажатие кнопки аварийной остановки.Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот свет загорится только при нажатии кнопки E-Stop; ни какой другой элемент в цепи цепи безопасности.
Возможные действия по устранению неисправностей
  • Неисправность цепи аварийного останова | См. Устройство «MSR304». Начните с проверки сигнала аварийной остановки. Отожмите кнопку аварийной остановки, если она нажата. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепь должна возвращать сигнал 24 В постоянного тока на каждую линию.Если это не так, сузьте круг схемного элемента (переключателя), который вызывает проблему.
  • Цепь безопасности не сбрасывается | См. Устройство «MSR304». Необходимо будет выполнить те же действия, что и выше. Реле сбрасывается только при получении правильного сигнала от полевых устройств. В противном случае реле не сработает.

Схема электрических соединений панели — программные инструменты

В этом разделе мы опишем различные инструменты, которые инженеры и техники используют для создания схем электрических соединений панели.Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли их решение для вас.

AutoCAD Electrical от Autodesk — один из наиболее часто используемых инструментов в отрасли. AutoCAD — это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно пополняется предложениями большинства поставщиков.

EPLAN — Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. EPLAN приобрел популярность в последние годы и стал предпочтительным инструментом для многих инженеров и электриков.

SkyCAD — Этот «недорогой» инструмент имеет меньше наворотов, но имеет огромную скидку по сравнению с чем-либо другим на рынке.Это отличное решение для небольшого предприятия, частного пользователя или подрядчика.

Схема электрических соединений панели управления Заключение

Электрические чертежи являются обязательными в соответствии с Национальным электрическим кодексом (NEC) в США и другими органами власти в разных регионах мира. Они предоставляют список спецификаций, по которому электрики и инженеры будут проектировать и собирать панели управления, используемые на производстве и в промышленности.

На каждой странице чертежа будет отображаться схема, которая будет содержать некоторые элементы панели вместе со ссылками на другие страницы.Используя схему, можно идентифицировать элементы на панели, проверять соединения и устранять неполадки на местах, когда они возникают.

Электрический щиток: анатомия и принцип работы

Электросистема вашего дома является одним из наиболее важных компонентов собственности, и, хотя всегда рекомендуется доверить выполнение любых электромонтажных работ профессионалам, знающим анатомию Ваша электрическая панель может пригодиться. В конце концов, подходящий, правильно функционирующий автоматический выключатель может защитить ваш дом и вашу семью от электрического пожара.

Что такое электрическая панель?

Коробка электрического щита имеет несколько названий, включая коробку выключателя, центр нагрузки, панель выключателя и панель обслуживания. В любом случае, типичная электрическая панель для дома — это стальной ящик, который крепится к стене в гараже, подвале или прачечной. Он содержит несколько автоматических выключателей, обычно в двух колонках, каждый из которых подключен к цепям, распределяющим электричество по всему дому.

Существует много типов блоков выключателей, и иногда дому может потребоваться определенная панель, соответствующая местным нормам или приложениям.Тем не менее, ознакомьтесь с наиболее распространенными типами распределительных коробок и их отличиями друг от друга.

  • Панели главного выключателя — как следует из названия, в них есть встроенный главный выключатель, который можно использовать для полного отключения электричества. Главный выключатель может ограничивать мощность, поступающую извне через большой двухполюсный автоматический выключатель, тем самым защищая цепи.
  • Панели с проушинами
  • — у них нет главного выключателя, но есть электрический разъем, также называемый проушиной, к которому идут все линейные провода.Поскольку здесь нет главного выключателя, этот тип панели требует отдельного отключения, желательно на счетчике, поскольку это обычно находится вне дома.
  • Вспомогательные панели — это меньшие блоки выключателей, которые обычно обслуживают определенную область дома. Если у вас есть теплица или мастерская, например, или большой пользователь электроэнергии, такой как джакузи и сауна, то дополнительная панель, в которой представлены только те услуги, которые есть и которая удобно расположена поблизости, — это хорошая вещь.
  • Автоматические переключатели — это тоже субпанели, и они используются для передачи энергии от переносного генератора (альтернативная мощность) в электрическую через коробку выключателя.Они особенно полезны в районах, где часты штормы.

Анатомия блока автоматического выключателя

Панели главного выключателя состоят из автоматических выключателей, проводов, шин и иногда слотов расширения. Электричество поступает в ваш дом по линиям электропередач, которые подключаются к электрической коробке.

Автоматические выключатели

Автоматические выключатели — это множество переключателей, которые вы увидите при открытии коробки выключателя.Их основная цель — защитить цепь, отключив питание при обнаружении скачка напряжения. Они действуют как предохранительные устройства.

Самыми распространенными типами автоматических выключателей являются однополюсные. Они могут быть на 15 или 20 ампер, выдерживать напряжение 120 вольт и могут быть 15 или 20 ампер. Есть несколько двухполюсных выключателей, которые напоминают два одинарных выключателя, склеенных вместе. Они предназначены для работы с более высокой мощностью, 240 вольт, и могут иметь диапазон от 15 до 125 ампер. Лучше всего подключать их к крупным приборам, таким как холодильник, плита, водонагреватель или сушилка для белья.

И, наконец, что не менее важно, есть автоматические выключатели с дополнительной защитой, которые предохраняют от пожара и поражения электрическим током. Это прерыватели цепи дугового замыкания или AFCI и, соответственно, прерыватели цепи замыкания на землю или GFCI.

Бары Hot Bus

Горячие шины, также называемые заряженными шинами, расположены внутри коробки электрического щита и получают электричество от основных линий электропередач через два толстых черных служебных провода. Они передают мощность 120 вольт от электросчетчика к зарядным стержням.

Однополюсные автоматические выключатели защелкиваются на одной из горячих шин, обеспечивая 120 В в цепи через один горячий провод, который обычно черный. Двухполюсные выключатели подключаются к обеим шинам под напряжением и подают 240 В в цепь через два провода под напряжением, которые различаются по цвету, обычно черному, белому или красному.

Нейтральная шина

Термин «нейтральная шина» часто используется как синоним заземляющей шины, потому что во многих автоматических выключателях нейтральная шина также служит заземляющей шиной.Однако есть электрические панели, где это две разные планки.

Электроэнергия возвращается от устройств в панель через провод нулевой цепи, который обычно белого цвета, подключенный к нулевой шине. Эта полоса возвращает мощность обратно в электрическую сеть через главную сервисную нейтраль. Шина заземления — это место, где заканчиваются медные провода цепи.

Сервисный выключатель

Обычно расположенный в верхней части коробки электрического щита сервисный выключатель или главный выключатель выглядит как очень большой автоматический выключатель.Иногда он может быть расположен внизу коробки выключателя. Он рассчитан на ток от 100 до 200 А и может использоваться для отключения всего электропитания в доме в случае возникновения чрезвычайной ситуации.

Слоты расширения

Если вам нужно увеличить количество доступной мощности для вашего дома, в случае добавления комнаты или очень большого потребителя электроэнергии, вам также понадобятся дополнительные автоматические выключатели. В эти пустые слоты они будут добавлены. Если это так, вам необходимо обратиться в местную коммунальную компанию и к лицензированному электрику, чтобы добавить дополнительные цепи к вашему дому.

Как работает коробка электрического щита?

Электроэнергетическая компания отправляет электроэнергию в ваш дом по линиям электропередач. Это можно сделать над головой, через опоры электропередач, или под землей с помощью проводов, называемых кабелепроводами. По проводам электричество проходит через счетчик в доме, который вы, скорее всего, найдете там, где электричество входит в дом, и подводит его к блоку выключателя. Отсюда мощность распределяется по всему дому на цепи или субпанели.

Линии электропередачи подключаются к счетчику, а затем главный автоматический выключатель снимает электроэнергию со счетчика, замыкая цепь.Затем он подается на заряженные шины, которые, в свою очередь, передают электроэнергию остальным автоматическим выключателям.

Самая распространенная функция распределительной коробки, о которой люди обычно знают, — это возможность переключать прерыватель или заменять предохранитель в случае его срабатывания или сгорания. Обычно это заставляет электричество возвращаться. Как это работает — через эффекты тока и мощности. Для увеличения мощности требуется увеличение цепи, а это означает, что ток также должен увеличиваться.По мере увеличения тока температура в цепи повышается.

Каждый автоматический выключатель снабжен металлической полосой из двух разных металлов. При повышении температуры два металла расширяются с разной скоростью, поэтому полоса изгибается, пока не переводит прерыватель в разомкнутое положение, то есть прерыватель срабатывает.

Если это происходит часто, это может быть признаком того, что ваша электрическая система нуждается в модернизации или ваш дом нуждается в ремонте электропроводки.

Сервисный провод на 200 А: модернизация электрического счетчика и панели

ЧАСТЬ 1 ИЗ 2: В этом видео главный электрик Скотт Кэрон показывает первый этап замены устаревшей электрической системы.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

Шаги по обновлению до сервисного провода на 200 А
  1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
  2. Обратитесь в коммунальное предприятие для отключения электрических кабелей от дома.
  3. Выньте стеклянный счетчик из патрона.
  4. Отвинтите розетку счетчика сбоку от дома, затем используйте кусачки, чтобы перерезать кабель, подключенный к розетке.
  5. Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
  6. Просверлите балку обода с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
  7. Подсоедините электрический кабель SE на 200 А к новой розетке счетчика.
  8. Пропустите кабель SE через отверстие в стене, а затем прикрутите гнездо счетчика к внешней стороне дома. Используйте уровень торпеды, чтобы убедиться, что гнездо ровно.
  9. Установите новую водоотталкивающую насадку из ПВХ и кабелепровод к внешней стене прямо над гнездом счетчика.Закрепите кабелепровод к гнезду счетчика с помощью ПВХ-клея. Закрепите трубу к дому пластиковыми скобами П-образной формы.
  10. Попросите коммунальную компанию отметить расположение любых линий метро. Затем воткните в землю два медных стержня заземления с помощью трехфунтовой кувалды. Разместите стержни на расстоянии 6 футов друг от друга.
  11. Подключите провода между заземляющими стержнями до клеммы межсистемного соединения и в розетку счетчика.
  12. Подключите провода питания к розетке счетчика.
  13. Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку счетчика.

Сервисная панель на 200 ампер

ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения обновления услуги.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

Шаги по установке панели:
  1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
  2. Используйте диагональные кусачки, чтобы перерезать все провода внутри существующей электрической панели.
  3. Отвинтите и снимите старую электрическую панель со стены.
  4. Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для монтажа новой электрической панели.
  5. Пропустите кабель SE через верх новой электрической панели, затем прикрутите панель к фанере. Используйте уровень торпеды, чтобы убедиться, что панель выровнена.
  6. Выполните все электрические соединения внутри электрического щита.
  7. Вставьте электрические цепи дома в панель, убедившись, что каждый кабель проходит через кабельный соединитель.
  8. Подключите медные провода заземления и провода с белой изоляцией к заземлению и нулевой шине внутри панели.
  9. Вставьте новые автоматические выключатели в шину.
  10. Проложите основной провод заземления от нижней части электрической панели к медной водопроводной сети.
  11. Попросите коммунальную компанию повторно подключить электрические кабели к внешней стороне дома.
  12. Пометьте каждый выключатель правильной домашней цепью.

Почему мне нужно разделять заземление и нейтраль?

Я знаю, что электрический код требует, чтобы заземляющая и нейтральная шины в субпанели были разделены, а для субпанели должен быть свой собственный заземляющий стержень. Но я не понимаю почему. Разве все земли и нейтралы в любом случае не попадают в одно и то же место?

— Энди Энгель, Роксбери, Коннектикут

Разные провода, разные работы. Начиная с Национального электротехнического кодекса 2008 года, жилые субпанели должны иметь четырехпроводную проводку (две точки подключения, нейтраль и земля), а заземление
и нейтрали должны быть изолированы друг от друга.Здесь они подключаются к разным полосам на субпанели.

Клифф Попеджой, лицензированный подрядчик по электрике из Сакраменто, Калифорния, отвечает: Давайте начнем с того, что посмотрим, что делают нейтраль и земля в цепи. Будь то цепь питания, питающая субпанель, или ответвленная цепь, питающая розетку, нейтральный проводник является обратным путем для электрического тока. Каждый раз, когда цепь подает питание на лампочку, инструмент или другое устройство, электрическая энергия течет от источника по проводу (обычно черному или красному в системе 120 В) к тому, что использует энергию (нагрузку), а затем электроны возвращаются к источнику на нейтральном проводе.

Заземляющий провод, который лучше назвать «провод заземления оборудования», предназначен для обеспечения прохода от любых металлических частей электрического устройства, которые могут оказаться под напряжением и создать опасность поражения электрическим током, обратно к панели выключателя, которая питает цепь. , и проводит ток только при замыкании на землю. Это происходит, когда горячий провод — или нейтральный провод, по которому проходит ток из-за нагрузки — касается какой-либо металлической части устройства из-за ослабления провода или другого дефекта. Заземляющий провод обеспечивает безопасный путь для обратного потока электричества обратно к панели, чтобы отключить прерыватель и отключить питание.Без заземляющего провода это неверно направленное электричество может шокировать вас.

На главной сервисной панели нейтральный и заземляющий провода соединяются вместе и с заземляющим электродом, например, металлическим заземляющим стержнем, который предназначен для обработки необычных импульсов энергии, таких как удар молнии. Это единственная точка, в которой нейтраль соединяется с землей. Если нейтральный и заземляющий провода соединены вместе где-либо еще, обратный ток, который должен течь по нейтрали, будет течь обратно к панели как по нейтрали, так и по земле.Это опасно по нескольким причинам; Что наиболее важно, в случае плохого соединения или обрыва заземляющего и нейтрального проводов части системы заземления на противоположной стороне разрыва (от панели) будут находиться под напряжением и представляют опасность поражения электрическим током. Это очень важно, потому что любая открытая металлическая часть приспособления, инструмента или прибора может ударить вас током или привести к поражению электрическим током, а обрывы или плохие соединения случаются чаще, чем вы думаете.

Добавить комментарий

Ваш адрес email не будет опубликован.
