Какие устройства нельзя подключать к трансформатору напряжения. Устройства, которые нельзя подключать к трансформаторам напряжения и тока — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие приборы нельзя подключать к измерительному трансформатору напряжения. Какие устройства нельзя подключать к трансформатору тока. Почему нельзя размыкать вторичную обмотку трансформатора тока. Режимы работы измерительных трансформаторов.

Содержание

Особенности подключения устройств к измерительным трансформаторам

Измерительные трансформаторы напряжения и тока широко применяются в электроэнергетике для подключения измерительных приборов и устройств защиты к цепям высокого напряжения. Однако при их использовании необходимо строго соблюдать правила подключения нагрузки, чтобы обеспечить корректную работу и безопасность.

Какие устройства нельзя подключать к трансформатору напряжения?

К измерительному трансформатору напряжения категорически запрещено подключать:

Амперметры
Токовые обмотки ваттметров
Токовые катушки счетчиков электроэнергии
Низкоомные обмотки реле
Любые устройства с малым входным сопротивлением

Трансформатор напряжения рассчитан на работу с высокоомной нагрузкой в режиме, близком к холостому ходу. Подключение низкоомных устройств приведет к резкому увеличению тока во вторичной обмотке и выходу трансформатора из строя.

Какие приборы допустимо подключать к трансформатору напряжения?

К вторичной обмотке трансформатора напряжения можно подключать:

Вольтметры
Обмотки напряжения ваттметров
Обмотки напряжения счетчиков электроэнергии
Высокоомные обмотки реле напряжения
Другие измерительные приборы с большим входным сопротивлением

Эти устройства создают минимальную нагрузку на вторичную обмотку, что обеспечивает корректную работу трансформатора напряжения.

Какие устройства нельзя подключать к трансформатору тока?

К измерительному трансформатору тока запрещено подключать:

Вольтметры
Обмотки напряжения ваттметров
Высокоомные обмотки реле
Любые устройства с большим входным сопротивлением

Трансформатор тока рассчитан на работу с низкоомной нагрузкой в режиме, близком к короткому замыканию. Подключение высокоомных устройств приведет к появлению опасного высокого напряжения на вторичной обмотке.

Какие приборы можно подключать к трансформатору тока?

К вторичной обмотке трансформатора тока допустимо подключать:

Амперметры
Токовые обмотки ваттметров
Токовые катушки счетчиков электроэнергии
Низкоомные обмотки токовых реле
Другие измерительные приборы с малым входным сопротивлением

Эти устройства создают минимальное сопротивление во вторичной цепи, обеспечивая правильную работу трансформатора тока.

Почему нельзя размыкать вторичную обмотку трансформатора тока?

Категорически запрещено размыкать вторичную обмотку работающего трансформатора тока. Это приведет к следующим негативным последствиям:

Резкое увеличение напряжения на вторичной обмотке до опасных значений

Возникновение электрической дуги в месте разрыва цепи
Перегрев и повреждение изоляции обмоток трансформатора
Выход трансформатора тока из строя

Перед отключением измерительных приборов необходимо закоротить вторичную обмотку трансформатора тока.

Режимы работы измерительных трансформаторов

Трансформаторы напряжения и тока рассчитаны на разные режимы работы:

Трансформатор напряжения — режим, близкий к холостому ходу
Трансформатор тока — режим, близкий к короткому замыканию

Соблюдение этих режимов обеспечивает точность измерений и безопасность эксплуатации. Нарушение правил подключения нагрузки может привести к серьезным авариям.

Меры безопасности при работе с измерительными трансформаторами

При эксплуатации измерительных трансформаторов необходимо соблюдать следующие правила:

Запрещено размыкать вторичные цепи работающих трансформаторов тока

Вторичные обмотки трансформаторов должны быть заземлены
Нельзя касаться вторичных выводов работающих трансформаторов
Запрещено подключать высокоомную нагрузку к трансформаторам тока
Нельзя подключать низкоомную нагрузку к трансформаторам напряжения

Соблюдение этих простых правил обеспечит безопасность персонала и надежную работу измерительных трансформаторов.

Заключение

Правильный выбор измерительных приборов и соблюдение режимов работы трансформаторов напряжения и тока — важное условие безопасной и эффективной эксплуатации электроустановок. Специалисты должны четко знать, какие устройства можно и нельзя подключать к тем или иным измерительным трансформаторам.

Какие устройства нельзя подключать к трансформатору напряжения — Строй Обзор

Принципиальная схема автотрансформатора изображена на рис. 10.19. У автотрансформатора часть витков первичной обмотки используется в качестве вторичной обмотки, поэтому помимо магнитной связи имеется электрическая связь между первичной и вторичной цепями. В соответствии с этим энергия из первичной цепи во вторичную передается как при помощи магнитного потока, замыкающегося по магнитопроводу, так и непосредственно по проводам.

Поскольку формула трансформаторной ЭДС применима к обмоткам автотрансформатора гак же, как и к обмоткам трансформатора, коэффициент трансформации автотрансформатора выражается известными отношениями:

Вследствие электрического соединения обмоток через часть витков, принадлежащую одновременно первичной и вторичной цепям, протекают токи /, и /₂, которые направлены встречно и при небольшом коэффициенте трансформации мало отличаются друг от друга по величине. Поэтому их разность оказывается небольшой и обмотку можно выполнить из тонкого провода. Таким образом, при коэффициенте трансформации к = 1,2—2 экономится значительное количество меди. При больших коэффициентах трансформации это преимущество автотрансформатора исчезает. Электрическое соединение первичной и вторичной цепей повышает опасность при эксплуатации аппарата, так как при пробое изоляции в понижающем автотрансформаторе оператор может оказаться под высоким напряжением первичной цепи.

Автотрансформаторы применяются для пуска мощных двигателей переменного тока, регулирования напряжения в осветительных сетях, а также в других случаях, когда необходимо регулировать напряжение в небольших пределах.

Измерительные трансформаторы напряжения и тока применяются для включения измерительных приборов, аппаратуры автоматического регулирования и защиты в высоковольтные цепи. Они позволяют уменьшить размеры и массу измерительных устройств, повысить безопасность обслуживающего персонала, расширить пределы измерения приборов переменного тока.

Измерительные трансформаторы напряжения служат для включения вольтметров и обмоток напряжения измерительных приборов. Поскольку эти обмотки имеют большое сопротивление и потребляют маленькую мощность, можно считать, что трансформаторы напряжения работают в режиме холостого хода. Схема включения и условное обозначение измерительного трансформатора напряжения показаны на рис. 10.20.

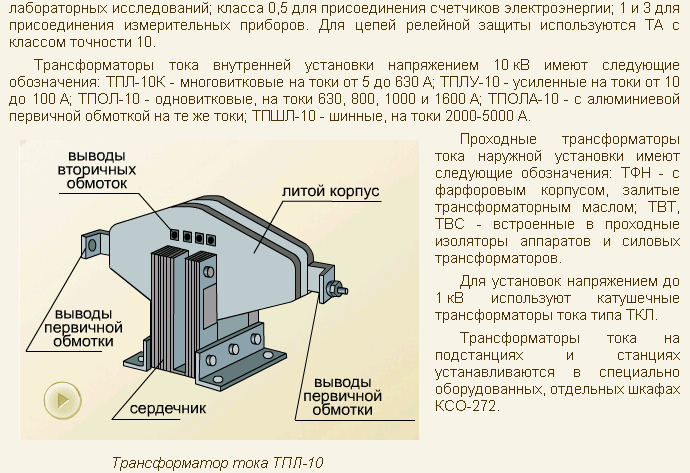

Измерительные трансформаторы тока используются для включения амперметров и токовых катушек измерительных приборов. Эти катушки имеют очень маленькое сопротивление, поэтому трансформаторы тока практически работают в режиме короткого замыкания. Схема включения и условное обозначение измерительного трансформатора тока показаны на рис. 10.21.

Результирующий магнитный поток в сердечнике трансформатора равен разности магнитных потоков, создаваемых первичной и вторичной обмотками. В нормальных условиях работы трансформатора тока он невелик. Однако при размыкании цепи вторичной обмотки в сердечнике будет существовать только магнитный поток первичной обмотки, который значительно превышает разностный магнитный поток.

Потери в сердечнике резко возрастут, трансформатор перегреется и выйдет из строя. Кроме того, на концах оборванной вторичной цепи появится большая ЭДС, опасная для работы оператора. Поэтому трансформатор тока нельзя включать в линию без подсоединенного к нему измерительного прибора. Для повышения безопасности обслуживающего персонала кожух измерительного трансформатора должен быть тщательно заземлен.

Карточка № 10.11 (207)

Автотрансформаторы и измерительные трансформаторы

Чем принципиально отличается автотрансформатор от трансформатора?

Малым коэффициентом трансформации

Возможностью изменения коэффициента трансформации

Электрическим соединением первичной и вторичной цепей

Продолжение карт. № 10.11

Коэффициент трансформации автотрансформатора

k — 10.

а) какая часть витков обмотки является общей для первичной и вторичной цепей;
б) какой ток течет по этим виткам?

Какие приборы нельзя подключать к трансформатору напряжения?

Вольтметры, обмотки напряжения ваттметров, высокоомные обмотки реле

Амперметры, токовые обмотки ваттметров, низкоомные обмотки реле

Какой прибор нельзя под- ключать к трансформатору тока?

Реле с малым входным сопротивлением

На какие режимы работы рассчитаны:

а) трансформатор напряже- ни я;
б) трансформатор тока?

Это зависит от подключенного измерительного прибора

$$Чтобы измерить фазное напряжение

$$$Замена ручного труда человека исполнительными механизмами — это:

Из-за чего возникают механические потери энергии машин постоянного тока?

$$Возникают от трения вала в подшипниках и от трения щеток о коллектор.

Из какого материала изготавливаются многопроволочные провода?

$$Из всех перечисленных материалов

$$$Измерена мощность на входе и выходе трансформатора Р₁=10 кВт, Р₂=9,7 кВт. Найдите КПД трансформатора.

$$$Измерена мощность на входе и выходе трансформатора Р₁=10 кВт, Р₂=6,3 кВт. Найдите КПД трансформатора.

Из какого уравнения можно определить скорость движения проводника, если груз отсутствует (холостой ход двигателя)?

Каков сдвиг фаз между токами в двухфазной и трехфазной системе?

Как изменить направление вращения магнитного поля трехфазного тока?

$$Нужно поменять местами любые две фазы

Какие устройства нельзя подключать к трансформатору напряжения?

$$Вольтметры, обмотки напряжения ваттметров, высокоомные обмотки реле

Какие устройства нельзя подключать к трансформатору напряжения?

$$Вольтметры, обмотки напряжения ваттметров, высокоомные обмотки реле

Какие трансформаторы используются для питания электроэнергией жилых помещений?

Какие трансформаторы используются для плавного регулирования напряжения?

Какие трансформаторы используются в электрических цепях для измерения больших токов?

Какие трансформаторы используются в электрических цепях для измерения большого напряжения?

К какому устройству электропривода относится трансформатор?

Как называется вращающаяся часть машины постоянного тока?

Как будет изменяться ток в обмотке ротора по мере раскручивания ротора?

К какому устройству электропривода относится редуктор?

Какую роль играет преобразовательное устройство в электроприводе?

$$преобразует напряжение, род тока и частоту напряжения

Как изменится вращающий момент асинхронного двигателя при увеличении скольжения от 0 до 1?

$$Сначала увеличиться, затем уменьшится

Как изменится вращающий момент асинхронного двигателя при изменении скольжения от 1 до 0?

$$ Сначала уменьшится, затем увеличиться

Какие выключатели применяются для включения цепей сигнализации?

Как производится реверсирование у трехфазных асинхронных двигателей?

$$Необходимо поменять любые две фазы питания

а) Сила тока увеличится+ б) Сила тока уменьшится

в) Сила тока не изменится г) Произойдет короткое замыкание

10. Определить коэффициент трансформации измерительного трансформатора тока, если его номинальные параметры составляют ₁ = 100 А ; ₁ = 5 А?

а) k = 20 + б) k = 5

в) k = 0,05 г) Для решения недостаточно данных

11. В каком режиме работают измерительные трансформаторы тока (Т Т) и трансформаторы напряжения (ТН). Указать неправильный ответ:

а) Т Т в режиме короткого замыкания б) ТН в режиме холостого хода

в) Т Т в режиме холостого хода+ г) ТН в режиме короткого замыкания

К чему приводит обрыв вторичной цепи трансформатора тока?

а) к короткому замыканию б) к режиму холостого хода +

в) к повышению напряжения г) к поломке трансформатора

В каких режимах может работать силовой трансформатор?

а) В режиме холостого хода б) В нагрузочном режиме+

в) В режиме короткого замыкания г) Во всех перечисленных режимах

Какие трансформаторы позволяют плавно изменять напряжение на выходных зажимах?

а) Силовые трансформаторы б) Измерительные трансформаторы

в) Автотрансформаторы+ г) Сварочные трансформаторы

Какой режим работы трансформатора позволяет определить коэффициент трансформации?

а) Режим нагрузки+ б) Режим холостого хода

в) Режим короткого замыкания г) Ни один из перечисленных

Первичная обмотка трансформатора содержит 600 витков, а коэффициент трансформации равен 20. Сколько витков во вторичной обмотке?

а) Силовые трансформаторы б) Измерительные трансформаторы

в) Автотрансформаторы г) Сварочные трансформаторы

Чем принципиально отличается автотрансформаторы от трансформатора?

а) Малым коэффициентом трансформации

б) Возможностью изменения коэффициента трансформации+

в) Электрическим соединением первичной и вторичной цепей

Какие устройства нельзя подключать к измерительному трансформатору напряжения?

а) вольтметр б) амперметр+

в) обмотку напряжения ваттметра г) омметр

Раздел 6 «Асинхронные машины»

Частота вращения магнитного поля асинхронного двигателя 1000 об/мин. Частота вращения ротора 950 об/мин. Определить скольжение.

Какой из способов регулирования частоты вращения ротора асинхронного двигателя самый экономичный?

а) Частотное регулирование

б) Регулирование измерением числа пар полюсов +

в) Реостатное регулирование

г) Ни один из выше перечисленных

С какой целью при пуске в цепь обмотки фазного ротора асинхронного двигателя вводят дополнительное сопротивление?

а) Для получения максимального начального пускового момента. +

б) Для получения минимального начального пускового момента.

в) Для уменьшения механических потерь и износа колец и щеток г) Для увеличения КПД двигателя

4.Определите частоту вращения магнитного поля статора асинхронного короткозамкнутого двигателя, если число пар полюсов равна 1, а частота тока 50 Гц.

а) 3000 об/мин + б) 1000 об/мин

в) 1500 об/мин г) 500 об/мин

Как изменить направление вращения магнитного поля статора асинхронного трехфазного двигателя?

а) Достаточно изменить порядок чередования всех трёх фаз б) Достаточно изменить порядок чередования двух фаз из трёх+

в) Достаточно изменить порядок чередования одной фазы г) Это сделать не возможно

Какую максимальную частоту вращения имеет вращающееся магнитное поле асинхронного двигателя при частоте переменного тока 50 Гц?

а) 1000 об/мин б) 5000 об/мин

в) 3000 об/мин+ г) 100 об/мин

7.Перегрузочная способность асинхронного двигателя определяется так:

а) Отношение пускового момента к номинальному

б) Отношение максимального момента к номинальному +

в) Отношение пускового тока к номинальному току

г) Отношение номинального тока к пусковому

8. Чему равна механическая мощность в асинхронном двигателе при неподвижном роторе? (S=1)

а) 0,1 то,; б) 0,9/,
а) 0,9 то,; б) 0,1/,	а) Холостой ход; б) короткое замыкание
а) Короткое замыкание; б) холостой ход

Режимы работы трансформатора | Дартекс

Дартекс
Cтатьи
Режимы работы трансформатора

30.11.2021

Трансформаторы за время эксплуатации работают в разных режимах. Но не все они одинаково сказываются на сроке службы электромагнитного оборудования. Режимы работы силового трансформатора зависят от его нагрузки, напряжения обмоток, температуры масла и обмоток, условий окружающей среды и других параметров.

Режимы работы трансформатора:

нормальный;
перегрузочный;
аварийный.

Нормальные режимы работы трансформатора

К ним относятся номинальный, оптимальный, режим холостого хода и режим параллельной работы.

Номинальный и оптимальный режим

Еще эти режимы трансформатора называют рабочими. Потому что при них напряжение и ток близки к номинальным (на которые рассчитано оборудование) условиям.

Номинальный режим – это когда ток и напряжение на первичной обмотке соответствуют номинальным показателям. Но на деле трансформатор редко работает в таких условиях. Потому что в сети происходят постоянные колебания нагрузки. При таком режиме трансформатор работает исправно. Но коэффициент полезного действия (КПД) оборудования не достигает максимума.

Оптимальный режим – это режим, при котором трансформатор имеет максимальный КПД. Как правило, максимальные КПД трансформатор показывает под нагрузкой 50-70% от номинальной. Современные силовые трансформаторы работают с КПД 90% и выше.

На деле большинство трансформаторов не работают в одном и том же режиме. Потому что нагрузка в сети непостоянная.

Холостой режим трансформатора

При режиме холостого хода на первичную обмотку трансформатора поступает напряжение, а вторичная обмотка не подключена к сети потребителя электроэнергии. В таком режиме КПД равен 0.

На холостом ходу силового трансформатора определяют коэффициент трансформации, мощность потерь в металле и параметры намагничивающей ветви схемы замещения. Для таких измерений на первичную обмотку трансформатора пускают электрический ток номинального напряжения.

А для трансформатора напряжения режим холостого хода является рабочим.

Режим параллельной работы

Два трансформатора устанавливаются в сетях, питающих энергией потребителей первой и второй категории. Важно подключить трансформаторы так, чтобы ни один из них не испытывал перегрузки.

Для этого у трансформаторов:

должны быть одни и те же группы соединений обмоток;
коэффициенты трансформации не должны отличаться больше, чем на 0,5 %;
номинальные мощности должны соотноситься не более, чем один к трем;
напряжения короткого замыкания должны различаться не более, чем на 10 %;
должна выполняться фазировка трансформаторов.

Перегрузочный режим

Трансформатор испытывает перегрузки при воздействии нагрузок и температур выше допустимой нормы. Для каждой модели эти показатели свои. Производители силовых трансформаторов предусматривают возможность работы оборудования в условиях перегрузки. Но если устройство испытывает их продолжительное время или регулярно – это уменьшает срок службы оборудования. Допустимые перегрузки описаны в стандартах. Например, для масляных трансформаторов разработан ГОСТ 14209-97.

Аварийный режим

Трансформатор находится в аварийном режиме, если на него воздействует электрический ток, который сильно превосходит номинальные величины. Дальше давать работать оборудованию нельзя. Как правило, в трансформаторах существуют автоматические выключатели. Они отключают питание оборудования.

Признаки аварийного режима:

громкий и неритмичный шум и треск в баке трансформатора;
повышение температуры рабочей части трансформатора;
утечка трансформаторного масла.

Часто аварийный режим возникает из-за короткого замыкания во вторичной обмотке. Исключение – трансформаторы тока и сварочные трансформаторы. Для них режим короткого замыкания является рабочим.

Напряжение во время короткого замыкания (КЗ) – это еще и важный показатель, который влияет на эксплуатацию трансформатора. Его измеряют в процентах. Для трансформаторов со средним показателем мощности напряжение КЗ составляет 5-7%, а для более мощных – 6-12 %.

Важно не допускать работы трансформатора в аварийном режиме вообще и ограничивать его перегрузки. В этом случае оборудование прослужит вам заявленный производителем срок.

Задание	Варианты ответа	Правильный ответ
1.1 Какой закон лежит в основе принципа действия трансформатора? 1.2 Как выполняется магнитопровод трансформатора? 1.3 Из какого материала изготавливаются обмотки трансформатора?	а) закон Ампера б) закон электромагнитной индукции в) закон Ома г) законы Кирхгофа д) закон Джоуля — Ленца а) из электротехнической стали б) из тонких листов в) из стали г) из ферромагнитного материала а) из стального провода б) из медного провода в) из сталеалюминиевого провода г) из алюминиевого провода д) из фольги	б а и б б, г, д
1. 4 По какой формуле определяется величина трансформаторной э.д.с.?	а) E = B· I · L · sin α б) E = 4,44·ƒ· W·Ф_м в) E = U · I г) E = U · R д) E = I · R	б
1.5 Какие трансформаторы используют для питания электроэнергией жилых помещений?	а) специальные б) силовые в) измерительные трансформаторы тока г) измерительные трансформаторы напряжения д) сварочные трансформаторы	б
1.6 Чем принципиально отличается автотрансформатор от трансформатора?	а) малым коэффициентом трансформации б) электрическим соединением первичной и вторичной цепей в) возможностью изменения коэффициента трансформации г) наличием двух обмоток д) наличием магнитопровода	б
1. 7 Как подразделяются по взаимному расположению ярм и стержней трансформаторы ? 1.8 На какой режим работы рассчитан измерительный трансформатор тока?	а) плоские б) торцевые в) пространственные г) боковые д) объемные а) холостой ход б) короткое замыкание в) номинальный режим г) рабочий режим д) на любой режим	а, в б
1.9 На какой режим работы рассчитан измерительный трансформатор напряжения?	а) короткое замыкание б) холостой ход в) номинальный режим г) рабочий режим д) на любой режим	б
1. 10 Какой прибор нельзя подключать к трансформатору тока?	а) вольтметр б) амперметр в) обмотки напряжения ваттметров г) высокоомные обмотки реле д) обмотки напряжения измерительных приборов	б
1.11 Какие устройства нельзя подключать к трансформатору напряжения?	а) амперметр б) вольтметр в) реле с малым входным сопротивлением г) обмотку токовой катушки ваттметра д) токовую катушку измерительного прибора	б
1.12 Какие клеммы должны быть подсоединены к питающей сети, если трансформатор понижающий? о а б с A B C	а) a, б, c б) A, B, C в) o, a, б, с г) о, А, а, В д) о, а, В, С	б
1. 13 Что из перечисленного является одним из условий параллельной работы трансформаторов?	а) трансформаторы должны иметь одинаковые напряжения холостого хода б) при одинаковом первичном напряжении вторичные напряжения должны быть разными в) трансформаторы должны иметь одинаковые КПД г) трансформаторы должны принадлежать к одной группе соединения д) у трансформаторов должны быть одинаковые коэффициенты мощности	г
1.14 Какой группы соединения обмоток трансформаторов не существует?	а) 3 б) 5 в) 12 г) 0 д) 7	в
1.15 При одинаковых схемах соединения обмоток высшего напряжения и низшего напряжения, получают	а) нечетные группы соединения б) четные и нечетные группы соединения в) четные группы соединения г) седьмую группу соединения д) данное условие не возможно	в
1. 16 К основным группам относятся следующие группы соединения обмоток трансформатора	а) 0,6,11,5 б) 1,7,9,3 в) 0,5,12,8 г) 7,4,10,2 д) 0,6,11,4	а
1.17 Активную часть трансформатора составляет	а) магнитопровод с насаженными на его стержни обмотками б) магнитопровод и бак трансформатора в) вводы и бак трансформатора г) обмотки и вводы трансформатора д) магнитопровод с насаженными на его стержни обмотками, вводы и бак трансформатора	а
1.18 Что будет происходить в трансформаторе, если его первичную обмотку подключить к источнику постоянного тока? 1.19 Посредством каких полей осуществляется передача электрической энергии в трансформаторе из первичной обмотки во вторичную? 1. 20 Как изменятся потери мощности в стали при увеличении нагрузки трансформатора? 1.21 Как изменятся потери мощности в меди при увеличении нагрузки трансформатора?	а) магнитный поток в магнитопроводе трансформатора будет постоянным как по величине, так и по направлению б) магнитный поток будет изменяться в) будет наводиться ЭДС г) электроэнергия из первичной обмотки будет передаваться во вторичную д) короткое замыкание а) электрического и магнитного б) электрического в) магнитного а) останутся без изменения б) увеличатся в) уменьшатся а) останутся без изменения б) увеличатся, так как они пропорциональны току в) увеличатся значительно, так как они пропорциональны квадрату токуа	а в а в

Трансформатор работает только от переменного тока и не может работать от постоянного тока, т.е. он предназначен для работы только и только от переменного тока и напряжения. Чтобы узнать, что произойдет, если мы подключим источник постоянного тока к первичной обмотке трансформатора, см. следующие примеры, в которых мы сначала подключаем трансформатор к сети переменного тока, а затем к постоянному току.

Трансформатор, подключенный к источнику переменного тока
Предположим, мы подключаем трансформатор к источнику переменного тока со следующими данными.
Первичное напряжение = В ₁ = 230 В
Сопротивление = R ₁ = 10 Ом
Индуктивность = L = 0,4 Гн
Исходная частота = 50 Гц
Давайте посмотрим, какой ток будет течь через первичную обмотку трансформатора в случае переменного тока.
Мы знаем, что сопротивление в перем.
x _L = 2π F L
x _L = 2 x 3,1415 x 50 Гц x 0,4H
x _L = 125,67 ОДом
Теперь для авансии
9003 9002 9002 9002 9002 9002 2 2 2 2 2 2 2 2 2 2 2 2 = 125,67 ОДтер
. R ² + x _L) ²
Установите значения
z = √ (10 ² ω + 125,67 ² ω)
Z = 126,1 ω
Z = 126,1 ω
Z = 126,1 ω
Z = 126,1 ω
Z = 126,1 ω
z = 126,1 ω
Z = 125,67 первичный
I = V / Z
I = 230 В / 126,1 Ом = 1,82 А
Первичный ток при переменном токе = 1,82 А
Похожие сообщения:
Переменный или постоянный ток – что опаснее и почему?
Что происходит, когда линия переменного тока касается линии постоянного тока?
Трансформатор подключен к источнику постоянного тока
Теперь подключите тот же трансформатор к источнику постоянного тока и посмотрим, что произойдет.
Мы знаем, что в постоянном токе частоты нет, т.е. f = 0. Следовательно, индуктивное сопротивление X _L будет равно нулю, если мы положим f = 0 в X _L = 2π f L.
Таким образом, ток в первичной обмотке трансформатора в случае источника постоянного тока.
I = V / R
I = 230 В / 10 Ом
I = 23 А.
Первичный ток в случае постоянного тока = 23 А
Похожие сообщения:
Почему в электронных схемах используется постоянный ток вместо переменного?
Почему мы не можем хранить переменный ток в батареях вместо постоянного?
Приведенный выше расчет показывает, что в случае подачи постоянного тока в первичную обмотку трансформатора будет протекать чрезмерный ток, который сожжет первичные обмотки трансформатора. Это не единственная причина, поскольку ток будет постоянным, теперь давайте посмотрим, что произойдет в случае стационарного тока в трансформаторе.
Если первичная обмотка трансформатора подключена к источнику постоянного тока, первичная обмотка будет потреблять постоянный ток и, следовательно, создавать постоянный поток. Следовательно, обратной ЭДС не будет. Их первичная обмотка будет потреблять чрезмерный ток из-за низкого сопротивления первичной обмотки, поскольку мы знаем, что индуктивное сопротивление (X _L ) равно нулю из-за формулы индуктивного реактивного сопротивления (X _L = 2π f L), где частота источника постоянного тока равна нулю. Таким образом, происходит перегрев и перегорание первичной обмотки или перегорание предохранителя и автоматического выключателя. Необходимо соблюдать осторожность, чтобы не подключить первичную обмотку трансформатора к источнику постоянного тока.
Похожие сообщения:
Какова роль конденсатора в цепи переменного и постоянного тока?
Почему переменный ток требует большей изоляции, чем постоянный ток при том же уровне напряжения?
Почему трансформатор не может работать от постоянного тока вместо переменного?
Если мы приложим постоянное напряжение или ток к первичной обмотке трансформатора, мы получим следующие результаты. напряжение на первичных обмотках
L = индуктивность катушки индуктивности
di/dt = Мгновенная скорость изменения тока в А/с
Теперь, в этом случае, напряжение является постоянным, т.е. постоянным током. Теперь ток (i) будет быстро увеличиваться до насыщения железного сердечника трансформатора.
На этом этапе ток (i) увеличится до опасного уровня и перестанет изменяться. При отсутствии изменения тока (i) наведенное напряжение в первичной обмотке будет равно нулю, поскольку di/dt = 0, что приведет к короткому замыканию обмотки трансформатора с источником постоянного тока.
Когда ток превысит безопасный уровень, произойдет большая потеря мощности, как P = I ² R . что приведет к повышению температуры до опасного уровня и может привести к взрыву трансформатора, а также может загореться трансформаторное масло.
Или посмотрим на Второй закон Фарадея
e = N dΦ / dt
Где
e = ЭДС индукции
Н = количество витков
dΦ = изменение потока
dt = Изменение во времени
В случае подачи постоянного напряжения на трансформатор в первичной обмотке возникнет постоянный поток (Φ) из-за постоянного тока.
Теперь ЭДС индукции в первичной обмотке будет равна нулю, поскольку (dΦ/dt = 0), т. е. e = N dϕ/dt = 0 из-за постоянного потока, индуцированного постоянным током.
Мы также знаем, что в источнике постоянного тока нет частоты, а поток обратно пропорционален частоте ( Φ = V / f ), которая насыщает сердечник трансформатора.
Это означает, что первичная обмотка трансформатора будет действовать путем короткого замыкания на дополнительный постоянный ток, который может вывести из строя трансформатор в целом. Именно по этой причине мы не должны подключать трансформатор к источнику постоянного тока вместо переменного тока .
Похожие сообщения:
Разница между системами передачи переменного и постоянного тока
Разница между сопротивлением постоянному и переменному току – как ее рассчитать?
При каких условиях безопасно подается постоянный ток на первичную обмотку трансформатора?
В большинстве случаев это вопрос типа собеседования по электротехнике и электронике, поэтому давайте посмотрим, как подключить трансформатор к источнику постоянного тока.
Есть два условия, при которых мы можем подключить трансформатор к постоянному току.
Пульсирующий постоянный ток как вход
Высокое сопротивление последовательно с первичной обмоткой
Пульсирующий постоянный ток в трансформаторе
В этом методе пульсирующий постоянный ток (который содержит пульсации, а не чистая форма установившегося тока) поступает на первичную сторону трансформатора. В этом случае отрицательный цикл сбрасывает поток, а временной интеграл напряжения равен нулю в одном полном цикле, что снова способствует сбросу потока в обмотке. Эта концепция используется в SMPS (импульсный источник питания).
Высокий резистор последовательно с трансформатором
Как мы знаем, трансформатор работает только на переменном токе. в случае питания постоянным током первичная обмотка трансформатора может начать дымить и гореть. Но есть способ, с помощью которого мы можем управлять трансформатором на постоянном токе (хотя схема бесполезна без выхода), добавив резистор высокого номинала последовательно с первичной обмоткой трансформатора.
Когда первичная обмотка трансформатора должна быть подключена к источнику постоянного тока. последовательно с первичкой подключено большое сопротивление. Это последовательное сопротивление ограничивает первичный ток до безопасного значения постоянного тока и, таким образом, предотвращает перегорание первичной обмотки.
Обратите внимание: не подключайте трансформатор к источнику постоянного тока без высокого сопротивления последовательно с первичной обмоткой. Потому что в постоянном токе нет частоты, а импеданс (Z) индуктора равен нулю. Если вы поместите Z = 0 в I = V / Z, ток будет слишком большим, т. Е. Индуктивность действует как короткое замыкание на постоянное напряжение и токи.
Похожие сообщения:
Почему трансформатор рассчитан на кВА, а не на кВт?
Почему потоки в первичной и вторичной обмотках всегда одинаковы?
Можем ли мы заменить трансформатор на 110/220 витков на 10/20 витков?
Почему ток увеличивается при увеличении емкости или уменьшении емкостного реактивного сопротивления?
Почему ток уменьшается при увеличении индуктивности или индуктивного реактивного сопротивления?
Почему в емкостной цепи увеличивается ток при увеличении частоты?
Почему ток в индуктивной цепи увеличивается при уменьшении частоты?
Почему коэффициент мощности уменьшается при увеличении индуктивности или индуктивного реактивного сопротивления?
Почему коэффициент мощности уменьшается, когда емкостное реактивное сопротивление увеличивается или емкость уменьшается?
Типы трансформаторов и их применение
Применение трансформаторов
Испытание Сампнера или параллельное испытание трансформатора
Испытание трансформатора на обрыв и короткое замыкание
Трансформаторы тока (ТТ) – типы, характеристики и области применения
Трансформатор напряжения (PT) – типы и работа трансформаторов напряжения
Автотрансформатор – его типы, работа, преимущества и применение
Что такое идеальный трансформатор? Цепь, рабочая & Векторная диаграмма
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Трансформаторы напряжения
Измерить высокое напряжение и ток, связанные с системами передачи и распределения электроэнергии, непросто, поэтому измерительные трансформаторы часто используются для понижения этих значений до более безопасного уровня для измерения. Это связано с тем, что измерительные приборы или приборы и защитные реле являются устройствами низкого напряжения, поэтому их нельзя подключать непосредственно к цепи высокого напряжения для измерения и защиты системы.
[адсенс1]
Помимо снижения уровней напряжения и тока, эти трансформаторы изолируют измерительную или защитную цепь от главной цепи, работающей на высоких уровнях мощности.
Трансформаторы тока снижают уровень тока до рабочего диапазона прибора или реле, тогда как трансформаторы напряжения преобразуют высокое напряжение в цепь, работающую на низком напряжении. В этой статье мы собираемся подробно обсудить трансформаторы напряжения.
Краткое описание
Что такое трансформатор напряжения
Трансформатор напряжения — это понижающий трансформатор напряжения, который снижает напряжение высоковольтной цепи до более низкого уровня в целях измерения. Они подключаются параллельно или параллельно контролируемой линии.
Основной принцип работы и конструкция этого трансформатора аналогичны стандартному силовому трансформатору. Обычно трансформаторы напряжения обозначаются аббревиатурой PT.
Первичная обмотка состоит из большого количества витков, подключенных к стороне высокого напряжения или к линии, в которой необходимо проводить измерения или защищать. Вторичная обмотка имеет меньшее число витков и подключена к вольтметрам или потенциальным катушкам ваттметров и счетчиков электроэнергии, реле и другим контрольным устройствам. Это могут быть однофазные или трехфазные трансформаторы напряжения. Независимо от номинального первичного напряжения они рассчитаны на вторичное выходное напряжение 110 В.
Поскольку вольтметры и потенциальные катушки других измерителей имеют высокое полное сопротивление, через вторичную обмотку PT протекает небольшой ток. Таким образом, ПТ ведет себя как обычный двухобмоточный трансформатор, работающий без нагрузки. Из-за такой низкой нагрузки (или нагрузки) на PT номинальные значения ВА для PT низкие и находятся в диапазоне от 50 до 200 ВА. На вторичной стороне один конец соединен с землей из соображений безопасности, как показано на рисунке.
[адсенс2]
Подобно обычному трансформатору, коэффициент трансформации указан как
V1/V2 = N1/N2
Из приведенного выше уравнения, если известны показания вольтметра и коэффициент трансформации, можно определить напряжение на стороне высокого напряжения.
Конструкция
По сравнению с обычным трансформатором, трансформаторы напряжения или трансформаторы напряжения используют проводники большего размера и сердечник. ПТ рассчитаны на обеспечение большей точности и, следовательно, при проектировании экономия материала не рассматривается как главный аспект.
PT изготавливаются со специальным высококачественным сердечником, работающим при более низкой плотности потока, чтобы иметь малый ток намагничивания, чтобы минимизировать потери нагрузки. Для ПТ предпочтительны конструкции как с сердечником, так и с оболочкой. Для высоких напряжений используются трансформаторы с сердечником, а для низких напряжений предпочтительнее корпусной тип.
Конструкция трансформатора напряжения
Для уменьшения реактивного сопротивления рассеяния коаксиальные обмотки используются как для первичной, так и для вторичной обмотки. Для снижения стоимости изоляции вторичная обмотка низкого напряжения размещается рядом с сердечником. А для высоковольтных трансформаторов тока первичная обмотка высокого напряжения разделена на секции катушек, чтобы уменьшить изоляцию между слоями катушек. Для этих обмоток в качестве ламинирования используется лакированный батист и хлопчатобумажная лента. Между витками используются разделители из жесткого волокна.
Они тщательно разработаны для обеспечения минимального фазового сдвига между входным и выходным напряжениями, а также для поддержания минимального соотношения напряжений при изменении нагрузки. Масляные трансформаторы напряжения используются для высоких уровней напряжения (выше 7 кВ). В таких ПТ предусмотрены маслонаполненные втулки для соединения основных магистралей.
Типы трансформаторов напряжения или потенциала
В основном они подразделяются на наружные и внутренние трансформаторы напряжения.
1. Трансформаторы напряжения для наружной установки
Это могут быть однофазные или трехфазные трансформаторы напряжения, доступные для различных диапазонов рабочего напряжения, которые используются для релейной защиты и учета на открытом воздухе. До 33кВ, это однофазные и трехфазные трансформаторы напряжения электромагнитного типа. Однофазные наружные трансформаторы напряжения выше 33 кВ могут быть двух типов: электромагнитного типа и емкостного трансформатора напряжения (CVT).
Электромагнитный или обычный трансформатор напряжения с обмоткой
Они аналогичны обычным маслонаполненным трансформаторам с проволочной обмоткой. На рисунке ниже показан электромагнитный тип ПТ, в котором резервуар крана подключен к клемме линии. На баке предусмотрена пробка для заливки масла, и этот бак установлен на опоре изолятора.
В основании имеется клемма заземления и пробка для слива масла. При этом первичная часть подключается между двумя фазами или между одной фазой и землей. Таким образом, один конец первичной обмотки подключается к основной линии сверху, а другой конец выводится снизу и заземляется другими клеммами заземления.
Вторичные клеммы, включая клемму заземления, расположены в клеммной коробке внизу, далее они подключаются к измерительным и релейным цепям. Они используются до или ниже рабочего напряжения 132 кВ из-за аспектов изоляции.
Емкостные трансформаторы напряжения (CVT)
Емкостный делитель напряжения, подключаемый между фазой основной линии и землей. Это могут быть конденсаторы связи или вариаторы проходного типа. Эти два типа электрически менее или более похожи, но разница в том, что формирование емкости определяет их номинальную нагрузку (или нагрузку).
Тип конденсатора связи состоит из пакета последовательно соединенных конденсаторов, состоящих из пропитанной маслом бумаги и алюминиевой фольги. Для желаемых первичных и вторичных напряжений первичные и вторичные клеммы подключаются через конденсаторы.
Втулочный тип CVT использует втулки конденсаторного типа с резьбой. Вариаторы также используются для связи по линиям электропередач и, следовательно, более экономичны.
Емкостные трансформаторы напряжения
2. Внутренние трансформаторы напряжения
Они также доступны в виде однофазных или трехфазных трансформаторов тока литого магнитного типа. Механизм крепления может быть фиксированным или выкатного типа. В ТП этого типа все части первичной обмотки изолированы от земли на номинальную изоляционную способность. Они предназначены для управления реле, измерительными приборами и другими устройствами управления внутри помещений с высокой точностью.
Внутренние трансформаторы напряжения
В зависимости от функции PT или трансформаторы напряжения подразделяются на измерительные трансформаторы напряжения и защитные трансформаторы напряжения.
Ошибки в трансформаторе напряжения
Для идеального трансформатора напряжения напряжение, создаваемое во вторичной обмотке, точно пропорционально первичному напряжению и находится точно в противофазе. Но в реальных ПТ это не так из-за наличия падений напряжения на сопротивлении первичной и вторичной обмотки, а также из-за коэффициента мощности нагрузки на вторичной обмотке. Это приводит к возникновению погрешностей соотношения и фазового угла в трансформаторах напряжения. Дайте нам знать подробно.
Ошибки в трансформаторе напряжения
Рассмотрим векторную диаграмму трансформатора напряжения, показанную выше,
, где
Io = ток холостого хода
Im = намагничивающая составляющая тока холостого хода
Iu = ваттная составляющая тока холостого хода вторичная и первичная обмотки соответственно
Np и Ns = количество витков в первичной и вторичной обмотках соответственно
Ip и Is = ток первичной и вторичной обмотки
Rp и Rs = сопротивления первичной и вторичной обмоток соответственно
Xp и Xs = Реактивные сопротивления первичной и вторичной обмоток соответственно
β = Погрешность фазового угла
Первичное индуцированное напряжение или ЭДС Ep получают путем вычитания первичного активного сопротивления (IpRp) и реактивного падения (IpXp) из первичного напряжения Vp . Кроме того, напряжение вторичной обмотки Vs получается путем векторного вычитания падения сопротивления вторичной обмотки (IsRs) и падения реактивного сопротивления (IsXs) из ЭДС вторичной обмотки Es. Из-за этих перепадов номинальный коэффициент трансформации трансформатора напряжения не равен фактическому коэффициенту PT, что приводит к ошибке коэффициента.
Ошибка коэффициента
Ошибка коэффициента трансформации трансформатора напряжения определяется как отклонение фактического коэффициента преобразования от номинального коэффициента.
Процентная погрешность отношения = (Kn – R) / R × 100
Где
Kn – номинальный или расчетный коэффициент трансформации, равный
Kn = номинальное первичное напряжение / номинальное вторичное напряжение
Ошибка фазового угла
В идеале PT не должно быть фазового угла между первичным напряжением и обратным вторичным напряжением. Но на практике существует разность фаз между инвертированными Vp и Vs (как мы можем наблюдать на рисунке выше), что приводит к ошибке фазового угла. Он определяется как разность фаз между первичным напряжением и обратным вторичным напряжением.
Чтобы уменьшить эти ошибки, чтобы повысить точность, сконструируйте трансформаторы таким образом, чтобы их обмотки имели соответствующие величины внутреннего сопротивления и реактивного сопротивления. Кроме того, сердечник должен требовать минимальных намагничивающих и сердечниковых составляющих тока возбуждения.
Применение трансформаторов напряжения
Электрические измерительные системы
Системы электрической защиты
Дистанционная защита фидеров
Синхронизация генераторов с сетью
Импедансная защита генераторов
Класс трансформаторов напряжения, используемых для измерения, называется измерительным трансформатором напряжения или трансформатором напряжения. С другой стороны, PT, используемые для защиты, называются защитными трансформаторами напряжения. В некоторых случаях трансформаторы напряжения используются как для измерения, так и для защиты, в таких случаях одна вторичная обмотка подключается к измерению, а другая вторичная обмотка используется для защиты.
Преобразователи напряжения | преобразователь электроэнергии | Интернет-магазин
О преобразователях напряжения / трансформаторах
Как выбрать правильный трансформатор?
На задней панели устройства вы найдете этикетку с описанием требований к питанию. Вы должны увидеть этикетку с указанием мощности (Вт) или силы тока (А) прибора. После этого выберите трансформатор / преобразователь напряжения, который может работать с большей мощностью, чем рассчитано ваше устройство. Некоторым устройствам на основе двигателя может потребоваться дополнительная мощность для запуска, чем указано (известная как Surge), в этом случае вам обычно следует добавить дополнительные 20% к требованиям к мощности вашего устройства. Однако известно, что некоторые устройства с высоким перенапряжением потребляют в 2 или 3 раза больше указанной мощности.
Какой тип преобразователя мне нужен для телевизора или монитора?
Для подключения телевизора к преобразователю необходимо выбрать более мощный преобразователь, чем указанный на задней панели телевизора, т.к. при включении он создает всплеск. Мы рекомендуем VC750W для любого телевизора или монитора.
Могу ли я использовать несколько приборов на одном трансформаторе?
Да, если не превышена допустимая мощность преобразователя напряжения. Требуется «защита от перенапряжения». Вы можете найти их и на этом сайте.
В чем разница между преобразователем напряжения и регулятором напряжения?
Регулятор напряжения действует как преобразователь напряжения, а также как стабилизатор напряжения.
Стабилизатор напряжения стабилизирует электричество до фиксированного тока.
Этот блок обычно используется в странах, где валюта напряжения не стабильна.
Регулятор напряжения стабилизирует колебания напряжения от 75В-130В до 110В (+- 4%).
Регулятор напряжения стабилизирует колебания напряжения от 180В-260В до 220В (+- 4%).
Трансформаторы VC имеют на картинке американскую вилку, но я хочу использовать их за границей… заземлен). Вы можете найти дополнительные типы «штепсельных адаптеров» на веб-сайте или просмотреть наше Руководство по напряжению, чтобы узнать, какая вилка используется в данной стране.
У меня есть продукт с вилкой для Великобритании, Австралии или Индии. Могу ли я подключить его к моделям VC?
Да, вы можете подключить его напрямую к трансформаторам серии VC, так как они поставляются с УНИВЕРСАЛЬНОЙ розеткой, к которой можно подключить любой тип вилки 220 В/50 Гц (зарубежный), кроме южноафриканской вилки.
Преобразовывают ли преобразователи напряжения цикл (Гц)?
Все преобразователи напряжения преобразуют только напряжение, а не цикл, однако большинство бытовых приборов и электроники будут работать с ними должным образом. Североамериканское электричество 110–120 вольт вырабатывается с частотой 60 Гц. (Циклы) Переменный ток. Большая часть зарубежной электроэнергии напряжением 220-240 вольт вырабатывается на частоте 50 Гц. (Циклы) Переменный ток. Эта разница в циклах может привести к тому, что двигатель будет работать на частоте 60 Гц. Североамериканский прибор работает немного медленнее при использовании на частоте 50 Гц. зарубежное электричество. Эта разница в циклах также приведет к тому, что аналоговые часы и схемы синхронизации, использующие переменный ток в качестве базы синхронизации, будут отображать неправильное время. Разница в циклах не влияет на большинство современного электронного оборудования, включая зарядные устройства, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны/DVD-проигрыватели и т. д.

О силовых инверторах
В чем разница между 12-вольтовым и 24-вольтовым инверторами?
Разница заключается в типе батареи, от которой вы хотите использовать инвертор. Большинство автомобилей питаются от 12-вольтовой батареи. 24-вольтовые обычно используются в больших грузовиках или промышленных двигателях. Для получения дополнительной информации свяжитесь с нами.
Что подразумевается под «постоянной мощностью 2200 Вт и пиковой мощностью 5000 Вт»?
Некоторым приборам или инструментам, например, с двигателем, для запуска требуется первоначальный скачок напряжения («пусковая нагрузка» или «пиковая нагрузка»). После запуска инструмент или прибор требуют меньше энергии для продолжения работы («непрерывная нагрузка»).
Что может инвертор мощности и для чего я могу его использовать?
Инвертор мощности преобразует мощность постоянного тока в обычную мощность переменного тока, которая может питать все виды бытовых приборов, таких как: кухонная техника, микроволновые печи, электроинструменты, телевизоры, радиоприемники, компьютеры и многое другое. Вы просто подключаете инвертор к аккумулятору и подключаете свои устройства переменного тока к инвертору, и у вас есть питание на ходу.
Можно ли использовать микроволновую печь с инвертором?
Номинальная мощность, используемая в микроволновых печах, представляет собой «мощность приготовления», которая относится к мощности, «передаваемой» приготовляемой пище. Фактическая номинальная мощность, необходимая для работы, выше, чем номинальная мощность для приготовления пищи (например, микроволновая печь с «рекламируемой» мощностью 525 Вт обычно соответствует почти 1100 Вт потребляемой мощности). Фактическая потребляемая мощность обычно указывается на задней панели микроволновой печи.
