Напряжение в сети телефонной линии

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Порядок подключения телефонной розетки

Линии магнитной индукции

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности

Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы – к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Прозвонка телефонной трубкой

Конструктивные особенности телефонной розетки

Что такое напряжение, формула

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20, лет встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Это интересно: Ромашки из пластиковых бутылок

Для чего ещё нужно знать напряжение телефонной линии связи?

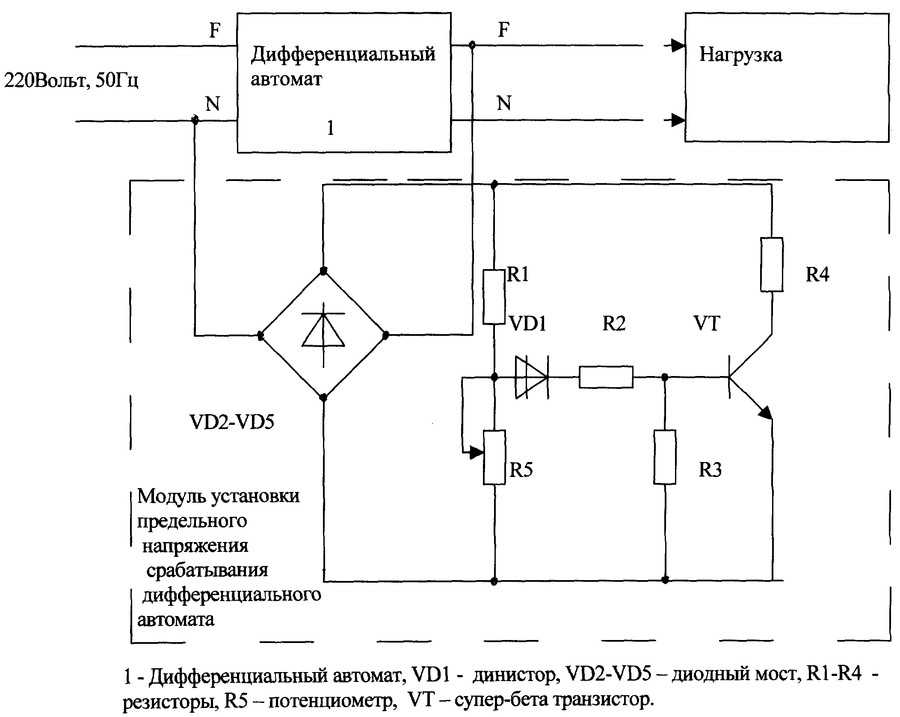

Ограничитель мощности om-630, для трехфазной сети

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

  • мультиметр переключается в режим измерения напряжения;
  • один щуп цепляется на минус АКБ или массу автомобиля;
  • другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания. Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра

Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид – РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Прозваниваем проводку

Инструменты для прозвонки

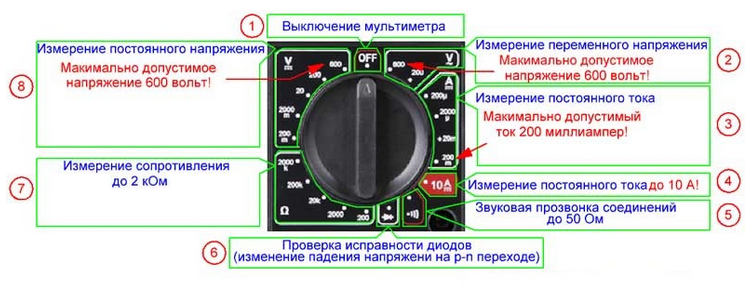

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т. д.)
.

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

  • Проверить наличие контакта
  • Проверить целостность электрической цепи
  • Проверить работу выключателя или розетки
  • Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным
.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

  • Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
  • Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

  • Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
  • Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
  • Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
  • Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
  • Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

  • Обесточить.
  • Откалибровать мультиметр (щупы нужно замкнуть).
  • Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу

Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

  1. Проверить замыкание на корпус.
  2. Установить на мультиметре самое большое значение для замеров.
  3. Проверить его на готовность к работе.
  4. К корпусу подсоединяется один щуп, потом — второй.
  5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

  • Требуется включить режим измерения сопротивления.
  • На ламелях коллектора оно измеряется при подключении попарно.
  • Между корпусом якоря и коллектором оно также замеряется.
  • Исследуются обмотки у статора.
  • Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Максимум, что может произойти, отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или будут замкнуты накоротко проводники линии связи. Это автоматически телефонную линию отключает автоматическая телефонная станция (АТС) для экономии электроэнергии в случае короткого замыкания между проводниками линии связи или не положенной на телефонный аппарат трубки. Так что можете, смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения. Как измерять постоянное напряжение стрелочным тестером и мультиметром, подробно описано в статье Измерение напряжения. Если телефон к линии не подключен или подключен, но трубка положена на телефон прибор должен показать напряжение величиной 40-60В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находиться под напряжением.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Оцените статью:

Напряжение проводов телефонной сети

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый — с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Порядок подключения телефонной розетки

Линии магнитной индукции

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.


Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности

Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка

При выборе кримпера следует обращать внимание на следующие моменты: — Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя

С другой стороны, тяжелый инструмент будет вызывать быструю усталость. — Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме. — Эргономичность, инструмент должен быть удобен.
Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).
Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

  • Тестирование производится следующим образом:
  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Повышенное сопротивление шлейфа

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Во времена существования СССР радиоточки служили, помимо прочего, средством массового оповещения ГО, а потому устанавливались повсеместно, включая нежилые помещения, служебные и общеобразовательные учреждения (магазины, конторы, школы, детские сады, институты, больницы, дома отдыха и проч.)

Подписка на рассылку

Каждый домашний мастер должен знать, как соединить телефонный кабель. Такая необходимость может возникнуть в любой момент, например, если внезапно произойдет обрыв кабеля или если телефонную розетку придется переставить в другое место, и кабель нужно будет немного удлинить. Для того чтобы произвести соединение телефонного кабеля, понадобятся кусачки, изолента и резиновые перчатки. Успешное выполнение работы зависит от точного соблюдения некоторых несложных рекомендаций.

Если в доме имеется параллельный телефон, оставшийся в сети после обрыва кабеля, с него необходимо снять трубку, чтобы избежать удара напряжением вызывного сигнала. Если же все аппараты вышли из строя одновременно или к линии подключен всего один телефон, работу в целях безопасности обязательно вести в резиновых перчатках.

Необходимо найти место, где произошел обрыв телефонного кабеля. Если поврежденный участок нельзя определить визуально, можно воспользоваться специальным прибором, так называемым бесконтактным искателем повреждений. В случае отсутствия прибора, на том участке, где возможны повреждения, производится замена телефонного кабеля полностью.

Если телефонный кабель представляет собой так называемую «лапшу», то есть двухпроводной плоский кабель, для его сращивания кабель раздваивают таким образом, чтобы линия разреза оказалась точно посредине. Концы аккуратно зачищают.

Провода одного конца кабеля соединяют с проводами другого конца кабеля. Места соединений необходимо тщательно заизолировать, а также убедиться в том, что телефоны, вышедшие из строя, снова работают.

Если производится ремонт кабеля телефонного, который имеет новую конструкцию, внешнюю оболочку кабеля снимают без риска повредить изоляцию проводников. Двухпроводной кабель сращивают так же, как и кабель ТРП

Если же кабель четырехпроводной, важно соединить между собой жилы, расположенные посредине. Крайние жилы трогать необязательно, так как они не задействованы

В случае выхода из строя телефонного аппарата, предназначенного для работы с несколькими линиями, крайние провода также необходимо правильно соединить, сращивая между собой проводники одинаковых цветов.

На этом работа по соединению телефонного кабеля закончена. Убедившись в том, что все телефоны функционируют, не забудьте положить трубку на том телефоне, с которого сняли, начиная работу.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности

Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

Как проверить телефонную линию мультиметром? — Вокруг-Дом — 2021

Table of Contents:

Для того, чтобы телефонная линия функционировала должным образом, она должна быть независимой, не касающейся других телефонных линий. В случае соприкосновения одной телефонной линии с другой телефонной линией обе телефонные линии перестанут функционировать должным образом. Вы можете определить, соприкасаются ли ваши телефонные линии, используя параметр «Непрерывность» на цифровом мультиметре на устройстве сетевого интерфейса, установленном на внешней стене вашего дома.

Если при тестировании телефонных линий не появляется никаких показаний, они не касаются. Кредит: изображения в горошек / изображения в горошек / изображения Getty

Шаг 1

Отключите все, что подключено к телефонной розетке в доме. Вам необходимо открыть телефонные линии, чтобы проверить их.

Шаг 2

Найдите поле устройства сетевого интерфейса или NID для вашей телефонной службы. Это большой серый ящик с надписью «Интерфейс телефонной сети», который обычно устанавливается вашей телефонной компанией на одной из наружных стен вашего дома рядом с электросчетчиком. Это поле, в котором ваши телефонные линии подключаются к проводной цепи вашей телефонной компании, поэтому она должна располагаться где-то рядом или на вашей собственности. Если вы не можете найти свой NID, обратитесь к поставщику услуг телефонной связи, чтобы узнать его точное местоположение.

Шаг 3

Отвинтите винты с надписью «Доступ клиентов» на крышке доступа клиентов NID с помощью отвертки и снимите крышку. Любые винты, которые не помечены как «Клиентский доступ», могут быть удалены только телефонной компанией, установившей NID.

Шаг 4

Отсоедините телефонные линии, которые вы хотите проверить, от их тестовых гнезд NID. После отключения телефонные линии будут полностью открыты и готовы к тестированию. Подождите одну минуту с отключенными телефонными линиями, прежде чем продолжить, чтобы электричество в линиях рассеивалось.

Шаг 5

Установите цифровой мультиметр на настройку непрерывности. Этот параметр обычно помечается символом, напоминающим звуковую волну, но для получения конкретных инструкций см. Документацию, прилагаемую к устройству.

Шаг 6

Прикоснитесь к кончикам выводов цифрового мультиметра. Если мультиметр работает нормально, на его цифровом экране появится показание, и он издаст звуковой сигнал.

Шаг 7

Подключите один из выводов цифрового мультиметра к одному телефонному проводу и подключите второй провод к другому телефонному проводу. Если мультиметр не обнаруживает непрерывности, телефонные линии не соприкасаются. Если он обнаруживает непрерывность, телефонные линии где-то касаются и не будут работать должным образом.

Шаг 8

Повторите тест для каждой пары телефонных линий. После проверки каждой пары вы узнаете, какие телефонные линии работают, а какие нет.

Как проверить аккумулятор с мультиметром

Аккумуляторные батареи, как и стандартные батареи, используют внутри них ионно-химическую пасту, которая обеспечивает зарядку батареи и поддерживает заряд на уровне .

Как снизить расходы на телефонную линию AT & T

AT & T предоставляет услуги как проводной (фиксированной), так и беспроводной телефонной связи клиентам по всему миру. Их флагманской службой была домашняя телефонная связь. Ваш AT & T .

Как отключить телефонную линию из дома

Телефонные линии состоят из двух медных проводов, которые идут от центрального офиса телефонной компании к устройству сетевого интерфейса (NID), установленному на стене рядом с вашим .

Прозвонка кабеля с помощью телефонной трубки или гарнитуры

Издавна прозвонка проводов выполнялась двумя монтажниками, каждый из которых был оснащен телефонной трубкой или гарнитурой. Один из них подключал к линии источник (аккумулятор или генератор) для питания микрофонов тестовых трубок напряжением 12 – 100 В как показано на рисунке.

1 — бокс типа БКТ; 2 — винт крепления плинта, сообщающийся с экраном кабеля; 3 — экранная проволока; 4 — пучки жил кабеля; 5 — косоплетка с прозвоненными парами

Рис. 1 Прозвонка кабеля при помощи тестовых телефонных трубок и генератора 12 – 100 В

Один из выводов источника подключался к экрану кабеля напрямую, другой — через тестовую трубку одного из монтёров, подключался к медной паре или группе пар, которые нужно идентифицировать на обратном конце. Второй монтер подключал один из выводов телефонной трубки к экрану кабеля, другим же поочередно прикасался к жилам кабеля. Об идентификации нужной пары говорил щелчок, который был слышен в телефонной трубке монтера после попадания ее под напряжение. Таким образом также образовывался канал голосовой связи между монтажниками. Причем для организации голосовой связи в ходе идентификации пар достаточно второму монтеру было закоротить все жилы между собой и подключится к ним свободным выводом телефонной трубки. Главными недостатками трубок является плохая слышимость щелчков, необходимость физически подключаться к кабелю, а также неудобство работы: монтажнику необходимость прижимать трубку к уху, а руками в это время подключаться к разным жилам.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влагиIP 20
Способ установкиСо скрытой проводкой
Цветабелый, алюминий или под слоновую кость
Материалполикарбонатовая
Количество розеток коннекторов1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А20 – 32 А
напряжение250 В
Частота процессора4-2400 МГц
Огнеупорность650° C в течении 0.5 минуты
Интервал Температура эксплуатации5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются

При выборе, внимание обращают на:

  • Количество коннекторов;
  • Способ установки, наружная или накладная;
  • Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
  • Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Характеристики телефонных розеток серии Reone:

ВесНе более 100 гр
производитсяРоссия
МатериалПоликорбанат, алюминий
МаркаReone
Цветбелый
Способ установкинакладная
Количество коннекторов1
Степень защитыIP 20

Основные характеристики телефонных линий

Телефонная линия представляет собой четырехполюсник с распределенными параметрами. Сопротивление и затухание в линии меняется в зависимости от длины ТЛ, состояния контактов в местах соединений, марки провода и кабеля. Утечки, возникающие на влажных участках линии (кабельные колодцы, «воздушки»), также вносят непредвиденные величины проводимостей. По этим причинам теоретический расчет противоместных разговорных схем ведется для усредненных параметров линии. В современных электронных телефонных аппаратах, питающихся от электросети, схема аппарата тщательно изолируется от телефонной линии во избежание попадания в нее высокого напряжения 120/220 В. Дело в том, что в малогабаритных сетевых блоках питания (адаптерах) больше вероятность замыканий первичной цепи на вторичную: в обмотках трансформатора, дорожках печатной платы и т.д. Разговорные цепи аппарата отделяются от ТЛ одним или двумя малогабаритными низкочастотными трансформаторами, а в вызывных устройствах телефонов применяются оптроны (оптопары) с высоким напряжением пробоя. Обычно испытательное напряжение между первичными и вторичными цепями — 1. 3 кВ.

Имеется большое число параметров телефонных аппаратов, которые разделяются на три группы: телефонометрические, электроакустические, электрические.

Основными телефонометрическими параметрами являются эквиваленты затухания передачи, приема и местного эффекта. По ним на специальной установке оценивают громкость приема и передачи, слоговую разборчивость, мешающее действие местного эффекта.

К электроакустическим параметрам относятся частотные характеристики приема и передачи, коэффициенты гармоник, уровни звукового давления. Электрические параметры это сопротивление постоянному току, сила тока, протекающего через телефонный аппарат, напряжение шумов, уровень помех и т.д. К ним относятся и временные параметры набора номера при импульсном способе кодирования: период импульсов в серии, импульсный коэффициент, межсерийная пауза и некоторые другие.

Важнейшими электрическими параметрами телефонных аппаратов, влияющими на их работоспособность, являются входные сопротивления в режиме ожидания, набора номера и разговорном режиме. Модуль входного электрического сопротивления в режиме ожидания вызова не должен быть меньше 10 кОм.

В противном случае, может произойти несанкционированное срабатывание станционной аппаратуры также, как при замыкании шлейфа при поднятии трубки или автоподнятии в АОН. Модуль входного электрического сопротивления в разговорном режиме должен лежать в пределах 450. 800 Ом (обычно указывается среднее значение — 600 Ом).

Электрическое сопротивление ТА в режиме импульсного набора номера при размыкании шлейфа должно быть не ниже 300 кОм, так как иначе может нарушиться работа номеронабирателя — аппаратура АТС не среагирует на импульсы набора. Сопротивление телефонного аппарата при замкнутом шлейфе в режиме импульсного набора должно быть менее 50. 150 Ом (обычно — несколько десятков ом). Эта величина сопротивления обеспечивает оптимальную силу тока в цепи — 35. 40 мА.

Еще один немаловажный электрический параметр телефонного аппарата — максимальная сила тока, потребляемого в режиме отбоя. Она не должна превышать 0,5. 1 мА и, следовательно, от станционной (центральной) батареи нельзя питать устройства, потребляющие больший ток.

Источник

Какое напряжение в телефонной линии связи?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Она измеряется в вольтах (сокращённо «В» в русском варианте и V в английском).

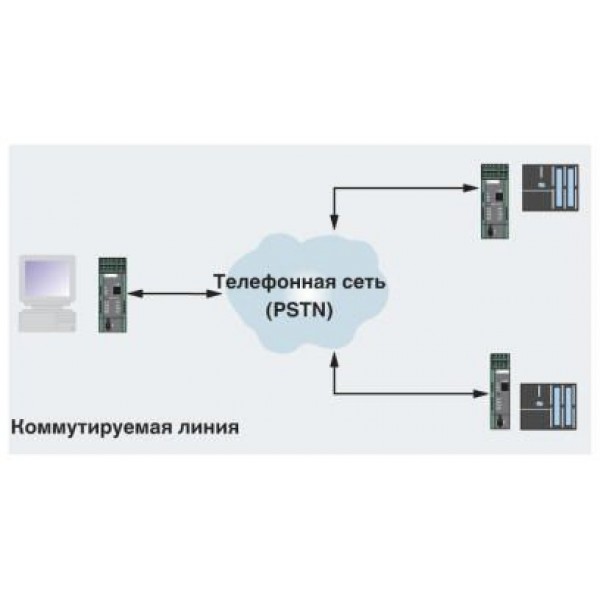

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «-«) и переменного (знак «~»). От вас потребуется узнать значение величины напряжения тока постоянного.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком «минус» станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Телефонная линия напряжение

По стандартам, в городских телефонных линиях — постоянка 60 В. В момент вызова на нее накладывается переменка с амплитудой 60 В, то есть в максимуме — до В. Достаточно чувствительно. При поднятой трубке — падает вольт до В телефонных линиях миниАТС другие стандарты.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Какое напряжение в городской телефонной сети?
  • Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?
  • Как подключить телефонную розетку к телефонной линии. Напряжение в телефонной розетке
  • Какое напряжение в телефонной розетке
  • Цифровая или аналоговая АТС
  • Какое напряжение в телефонной розетке
  • Какое напряжение в телефонной линии связи?
  • Какое напряжение в телефонной линии связи?
  • Цифровая или аналоговая АТС
  • Телефонный провод 4 жилы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить телефонную розетку

Какое напряжение в городской телефонной сети?


Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше.

Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии. Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения.

Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки например, высота голоса или его громкость.

Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте. Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек.

То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир.

Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы. Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется В.

В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях. Как правило, оно составляет В в случае, если трубка лежит на телефоне. Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться.

Колебания могут достигать даже В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае чтобы подобрать подходящий аппарат и последнем чтобы грамотно выполнить ремонт необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки.

От вас потребуется узнать значение величины напряжения тока постоянного. Если у Вас нет вольтметра что вполне возможно, т. Способ довольно забавный по крайней мере, так кажется на первый взгляд , но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка.

Да-да, именно картошка. Корнеплод нужно разрезать пополам, затем воткнуть желательно в сердцевину овоща два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети.

А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Это можно будет увидеть, когда вы его извлечёте из овоща. Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся.

Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК Установка связи осуществляется таким образом: контакты розетки к ним подключаются провода линии должны совпадать с контактами вилки к ним подключаются провода телефона.

Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам. Можно подключить телефон и без розетки, с использованием вилки RJ Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ Зажатие провода производится с помощью специальных клещей кримперов или вручную например, простукиванием концом плоской отвёртки ламелей до необходимой глубины.

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать.

Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке.

Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества. Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день.

Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками.

Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями. Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала.

Слово телефон пришло к нам из древней Греции. Подключить стационарный или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи.

Телефонную линию автоматически отключает автоматическая телефонная станция АТС для экономии электроэнергии.

Так что можете смело приступать к самостоятельному подключению телефона к линии связи. Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением. От автоматической телефонной станции АТС к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома.

Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии — плинт с отрытой крышкой. Раньше корпуса плинтов делали из дюралюминия, сейчас — из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой.

На конце этого провода в квартире устанавливается розетка РТШК-4 старого образца , или современная RJ, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь.


Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше. Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии. Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения.

Телефонная линия связи имеет напряжение постоянного тока, которое может быть в пределах от 40 до 60 В. Эти показатели имеют.

Как подключить телефонную розетку к телефонной линии. Напряжение в телефонной розетке

Как минимум, монтёрам нужно определить, какая АТС: цифровая или аналоговая. Да и вообще, не только монтёрам, а любому хозяину помещения желательно знать, какая линия проведена к нему в помещение. Охранная пожарная аппаратура работает с аналоговой обычной АТС. Определить АТС можно с помощью обычного вольтметра: достаточно измерить напряжение телефонной линии. На фотографии показано подключение очередного объекта. Владелец квартиры не знает, какая у него АТС: цифровая или аналоговая. Измеряем напряжение в телефонной розетке розетка польского типа, контакты — два справа; розетка вверх ногами.

Какое напряжение в телефонной розетке

В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора. Существует основная классификация проводов для стационарного телефона, которая основывается на количестве несущих жил внутри изделия:. Существует также подразделение телефонного кабеля по сферам применения. В первую очередь, это проводники, с помощью которых осуществляется строительство магистралей между кварталами и жилыми секторами. Чаще всего здесь используются телефонные кабеля на 10 пар и более, так как в их конструкции присутствует специальная изоляционная пленка с добавлением поливинилхлорида, которая предотвращает механическое повреждение несущей магистрали и защищает провод от влаги.

Чаще всего вопрос о том, как подключить компьютер к телефонной сети возникает, когда необходимо обеспечить доступ к высокоскоростному интернету.

Цифровая или аналоговая АТС

Одно из таких переговорных устройств для двух абонентов , доступное даже начинающему радиолюбителю, рассмотрено в этой статье. Функциональная схема проводного телефонного аппарата приведена на рис. Когда трубка снимается. SA1 переходит в верхнее положение как изображено на рис. Номеронабиратель НН соединяется с линией через переключатель SA2.

Какое напряжение в телефонной розетке

Пароль Файлы Справка Все разделы прочитаны. Стандарты напряжения на абонентских двухпроводных линиях. Проблема с Samsung NX Переносил клиенту недавно Samsung NX из одного офиса в другой. После подключения к городским линиям оператора сразу появилась проблема — исходящие вызовы проходят без проблем, а входящих вызовов Самсунг не видит. Звоню оператору, объясняю ситуацию.

Он говорит, что у него напряжение в линии 20 вольт. напряжения в аналоговой двухпроводной линии в городской телефонной сети.

Какое напряжение в телефонной линии связи?

Войти через. Гарантия возврата денег Возврат за 15 дней. Посмотреть все 1 отзывы.

Какое напряжение в телефонной линии связи?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше.

Войти через. Гарантия возврата денег Возврат за 15 дней.

Цифровая или аналоговая АТС

Мы уже затрагивали тему телефонной связи на страницах блога о науке и технике своими руками. Тогда речь шла о телефоне из пластиковых стаканчиков. К сожалению, такой телефон очень хорошо демонстрирует некоторые законы акустики, но на практике может быть применим только в довольно идеальных условиях — нить телефона должна быть натянута и не должна касаться каких-либо препятствий. Да и длина нити ограничена. Другое дело обычный проводной телефон. В его применимости сомневаться не приходится.

Телефонный провод 4 жилы

Чисто just for fun интересует — как с питанием различных девайсов от телефонной линии. Насколько мощные девайсы оно способно питать без проблем я говорю про штатную нагрузку, что-то сильно затратное, что если и не выведет из строя систему, то хотя бы привлечёт внимание работников АТС не нужно , есть ли готовые решения. Что ещё? Второй раз за неделю отключили свет, вот сижу в темноте с ноутом, и глядя на работающий стационарный телефон в голову лезут такие мысли правда, что этого бы хватило на работу ноутбука даже в самом экономичном режиме не верится, даже не рассматриваю такой вариант.


Сколько вольт в телефонной сети

Вот ссылка на его англоязычный сайт. На многое конечно рассчитывать не приходится. Но всё таки — собранная лампа работает у меня дома как ночник или же когда вырубают свет, то она неплохо освещает хотя бы одну комнату. Вот схема: Выпрямительную сборку брал от сдохшего компьютерного блока питания. В оригинале использовались 12 сверх-ярких светодиодов, при напряжении в телефонной линии в 48 вольт. Поэтому пришлось поставить 19 светодиодов.


Поиск данных по Вашему запросу:

Сколько вольт в телефонной сети

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как подключать телефонную розетку по схеме. Сколько вольт в телефонной розетке
  • Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?
  • Напряжение в розетке телефонной
  • Какое напряжение в городской телефонной сети?
  • Цифровая или аналоговая АТС
  • Домен navespro.ru продается
  • В розетке постоянный ток или переменный? Какое в сети напряжение
  • Какое напряжение в телефонной линии?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅Как у меня взлетел Аккумулятор 💥🚀 Литий оказывается взрывается Безопасен ли электро транспорт

Как подключать телефонную розетку по схеме.

Сколько вольт в телефонной розетке

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден. Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине.

Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц. Переменный ток выходит из генераторов электростанции с напряжением, составляющим — тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в вольт.

Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой нейтральный провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением вольт. В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения.

В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре.

Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках. На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами. Основными параметрами электричества являются его напряжение и частота.

Стандартное напряжение для домашних электросетей — вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным. Напряжение в сети конкретного дома или квартиры может быть отличным от номинала вольт. На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции.

В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20—25 вольт. Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки.

Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер. Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах сила тока в розетке , определение нужных величин осуществляется по формуле электрической мощности:.

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности указывается только в ваттах разделить на величину напряжения. Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки.

Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера. Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети. Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме.

Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации. Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег тарифы, как правило, в данном случае меньше.

Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии. Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой.

Она измеряется в вольтах сокращённо «В» в русском варианте и V в английском. Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки например, высота голоса или его громкость. Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию.

Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте. Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир.

Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы.

Требуется лишь передача звучания голоса на определённых расстояниях. Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?

Как правило, оно составляет В в случае, если трубка лежит на телефоне. Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется В, что своей величине достаточно невелико.

Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения. Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон.

Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае чтобы подобрать подходящий аппарат и последнем чтобы грамотно выполнить ремонт необходимо измерить напряжение в телефонной линии.

Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки.

От Вас потребуется узнать значение величины напряжения тока постоянного. Если у Вас нет вольтметра что вполне возможно, т. Способ довольно забавный по крайней мере, так кажется на первый взгляд , но очень практичный, легкий и удобный.

Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка. Корнеплод нужно разрезать пополам, затем воткнуть желательно в сердцевину овоща два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким.


Уровни напряжений в телефонной линии. Номинальные параметры сигналов ожидания и вызова?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны.

Из телефонной базы выходят два провода – один из них выходит в телефонную поставки японских фирм может оказаться адаптер на вольт). Минимальный набор функций базы: − связь с телефонной сетью; − с трубкой;.

Напряжение в розетке телефонной

Просмотр полной версии : напряжение телефонной сети. Поэтому с радиотрубок невозможно набрать номер, приходится пользоваться советским дисковым. Вообще там не 4. Попробуйте купить, если это ещё кто-то производит или просто соберите сами Не работают там современные телефоны и на импульсе тоже, напряжение на линии низкое. Знаком с паяльником, травлением плат, но не профи, так, любитель. За ответ спасибо, если не сможем купить, спаяем. Главное понятно что искать, в большинстве радиоточек и магазинов даже понятия не имеют о таких устройствах.

Какое напряжение в городской телефонной сети?

Регистрация Вход. Ответы Mail. Вопросы — лидеры а мужчина простит если, я его назвала слабаком? Не хороший, хороший случай. Не интересует ничего уже почти как полгода

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы.

Цифровая или аналоговая АТС

Забыли пароль? Расширенный поиск. Форум Общие форумы Прочие разговоры Как проверить телефонную линию? Показано с 1 по 7 из 7. Тема: Как проверить телефонную линию?

Домен navespro.ru продается

Регистрация Помощь. Всего пользователей — Всего тем — Всего сообщений — Активный участник форумов Сейчас отсутствует. Сообщение 1 : 15 Мая года, ссылка на это сообщение. Связисты, нуна помоч! Какие номинальные уровни напряжений в телефонной линии? Сообщение 2 : 15 Мая года, ссылка на это сообщение.

Про «сколько работал» написано на странице «о сайте». Напряжения питания проводного телефона или телефонной линии Напряжение ожидания – 60 Вольт, причём относительно заземления на Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети.

В розетке постоянный ток или переменный? Какое в сети напряжение

Сколько вольт в телефонной сети

Как минимум, монтёрам нужно определить, какая АТС: цифровая или аналоговая. Да и вообще, не только монтёрам, а любому хозяину помещения желательно знать, какая линия проведена к нему в помещение. Охранная пожарная аппаратура работает с аналоговой обычной АТС. Определить АТС можно с помощью обычного вольтметра: достаточно измерить напряжение телефонной линии.

Какое напряжение в телефонной линии?

ВИДЕО ПО ТЕМЕ: Подключаю телефон к линии АТС

Войти на сайт Зарегистрироваться. Узнать больше. Телефонный звонок от советского телефона. Телефонный звонок с регулятором громкости от советского дискового телефона. В исправном рабочем состоянии. Можно использовать в качестве входного звонка.

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь.

Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова. Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет возможно, не для всех типов АТС. При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью. Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ.

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.


Проводка телефонного кабеля

Главная » Статьи » Проводка телефонного кабеля


Как соединить телефонный кабель

Вам понадобится

  • — кусачки;
  • — резиновые перчатки;
  • — изолента.

Инструкция

Снимите трубку на том параллельном телефоне, который несмотря на обрыв кабеля остался подключенным к сети. Это предотвратит удар напряжением вызывного сигнала, которое может появиться на линии в случае поступления входящего звонка. Если у вас всего один аппарат, либо обрыв случился в таком месте, что отключились все телефоны в квартире, работать придется в резиновых перчатках. Найдите место повреждения кабеля. Если визуально найти его невозможно, воспользуйтесь бесконтактным индуктивным искателем повреждений. Этот прибор можно на время одолжить у телефониста. При отсутствии такой возможности отрезок кабеля, место обрыва которого неизвестно, проще и быстрее заменить целиком. Для сращивания двухпроводного плоского кабеля старой конструкции с каждой из сторон раздвоите «лапшу» вдоль кусачками таким образом, чтобы линия разреза шла точно посередине. Концы аккуратно зачистите. Помните, что изоляция у «лапши» сделана не из ПВХ, а из полиэтилена, поэтому при зачистке точно рассчитайте усилие, чтобы снять только изоляцию, не повредив при этом жилу. Один из проводов одного конца кабеля соедините с любым из проводов другого конца. Соблюдение полярности при этом необязательно. То же сделайте и с оставшимся сочетанием проводов. Тщательно изолируйте места соединений друг от друга. Затем убедитесь, что те телефонные аппараты, которые после обрыва перестали работать, снова заработали.

Телефонные кабели новой конструкции имеют внешнюю оболочку, внутри которой проложены в один ряд два или четыре многожильных проводника, каждый из которых имеет собственную цветную изоляцию. Внешняя оболочка легко снимается почти без риска повреждения изоляции проводников.

Если кабель двухпроводной, порядок его сращивания такой же, как для «лапши». Четырехпроводной же кабель, который встречается значительно чаще, ремонтируйте следующим образом: крайние провода в ряду никуда не подключайте и даже не зачищайте, поскольку они не задействованы, а провода, находящиеся в середине, срастите способом, описанным выше.

Если к линии подключен специальный телефонный аппарат, рассчитанный на работу одновременно с двумя линиями (они встречаются, хотя и редко, в офисах), крайние провода могут также оказаться задействованными. Такую линию сращивайте, просто соединяя между собой проводники одного и того же цвета.

Закончив работу и убедившись в том, что все телефоны снова соединены с линией, положите трубку на том аппарате, с которого вы ее снимали перед началом работы.

Вы хотите установить проводной телефон в удобном месте, но там отсутствует розетка для его подключения? Установить ее совсем несложно. Самостоятельное выполнение этой операции займет гораздо меньше времени, чем утомительное ожидание телефониста.

Вам понадобится

  • — телефонная розетка;
  • — отвертка;
  • — кусачки;
  • — телефонный кабель;
  • — кабельный короб;
  • — саморезы;
  • — шуруповерт.

Инструкция

Установки дополнительной телефонной розетки в некоторых случаях можно избежать. Для этого потребуется приобрести для своего телефона шнур такой длины, чтобы ее хватило для подключения его к имеющейся розетке. Для подключения аппаратов, имеющих несъемный шнур, можно воспользоваться телефонным удлинителем.

Если вы все же решили устанавливать дополнительную розетку, ее необходимо в первую очередь приобрести. Они бывают двух типов: миниатюрные RJ-11 и крупногабаритные РТШК-4. Посмотрите, какую вилку имеет ваш телефонный аппарат и выберите для него соответствующую розетку. Одновременно приобретите телефонный кабель и кабельный короб требуемой длины, а также саморезы.

Возьмите кабельный короб и закрепите его саморезами по пути от имеющейся телефонной розетки к месту установки новой. Проведите внутри короба кабель, после чего закройте его.

Приверните новую розетку к стене. Подключите к ней кабель следующим образом. Если это розетка типа RJ-11, проводники кабеля подсоедините к двум средним контактам, а два крайних оставьте свободными. Если же устанавливается розетка типа РТШК-4, откройте вилку своего телефонного аппарата и посмотрите, к каким ее контактам подключены провода. К тем же контактам подключите и проводники кабеля в розетке. Для справки: по стандарту, в розетке РТШК-4 провода принято подключать к двум правым контактам, но это требование не всегда соблюдается. Закройте вилку и розетку.

Вскройте старую розетку. Снимите трубку на любом параллельном телефоне в квартире, чтобы на линию не смог поступить сигнал вызова, способный причинить электрический удар. Подсоедините новый кабель параллельно старому. Закройте розетку и положите трубку на параллельном телефоне.

Подключите телефон к старой розетке. Убедитесь, что он заработал. Также убедитесь, что остальные параллельные аппараты не потеряли работоспособность.

Источники:

  • подключение телефонной розетки

Из всех известных человечеству устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании надежного контакта с вилкой прибора, подключаемого к нему. Количество используемых человеком электрических приборов с каждым днем становится все больше, при этом число розеток в комнате остается неизменным. Разрядить нагрузку на одну из них позволяет подключение к ней второй розетки, а чтобы не тянуть лишние провода из электроблока, их нужно соединить между собой. Сделать это проще всего посредством параллельного соединения.

Вам понадобится

  • — мультиметр или индикатор;
  • — паяльный аппарат;
  • — набор отверток.

Инструкция

Параллельное соединение розеток является самым безопасным, а потому и наиболее популярным. К тому же его легко можно выполнить своими руками. Но при этом нужно помнить, что подходит оно только для розеток, относящихся к одной группе.

Для начала отключите автомат, чтобы снять с подключаемой розетки напряжение. Сделать это можно выкрутив пробки, если они используются, или, отключив автоматические выключатели на вводе.

Проверьте отсутствие напряжения. Для этого можно воспользоваться обычным указателем напряжения, мультиметром или индикатором. Только убедившись в отсутствии напряжения, можно будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

Подключать электрическую розетку параллельным соединением можно через распределительную коробку или с помощью клемм. Второй способ еще называется шлейфным соединением. При использовании шлейфа кабель подсоединяется к первой единице блока, при этом кабель для следующего блока будет запитываться от последней.

Для шлейфного соединения очень важно, чтобы отсоединения розеток были независимы друг от друга. Для этого соедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините ноль и фазу. После этого поставьте сжим на провод заземления. От него к каждой из электрических единиц будет подводиться провод для заземления.

Чтобы подключить вторую розетку, подсоедините фазу и рабочий ноль от последней единицы первого блока, а в сжим подключите провод заземления.

После того как работы будут закончены и рабочие части розеток будут надежны установлены в подрозетниках, можно прикрутить крышки и включить автомат.

Обратите внимание

Материалы всех используемых проводов должен быть идентичен. К примеру, нельзя производить подключение медных проводов со сделанными из алюминия.

Если не удается избежать подключения проводов, выполненных из разных материалов, важно произвести их залудивание перед соединением.

Полезный совет

Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому очень важно не упускать из виду даже незначительные нюансы.

При подключении проводов к контактам необходимо свернуть конец провода в форме кольца.Это требуется для создания достаточной площадки для контакта.

Источники:

  • Как подключить, перенести и отремонтировать электрическую розетку.

www.kakprosto.ru

Перетяжка телефонного кабеля от этажного щитка

Часто на моих заказах встаёт проблема с телефонной линией: хочется сделать хорошо и грамотно, на века. Обычно, переборка электрики затрагивает и слаботочку — хотя бы TV- и телефонные розетки, не говоря уж о витой паре. С последней обычно всё просто: хвост от провайдера затаскивается в квартирный щиток, к которому сводятся хвосты от всех Etnernet-розеток квартиры. Антенный кабель постигает аналогичная участь: от этажного разветвителя вводится кабель до квартирного щитка, где и делается вся коммутация.

Остаётся многострадальный телефон, который обычно во вторичном жилье вводился в квартиру лапшой в полупрозрачной полиэтиленовой изоляции. При поисках провода он теряется где-то в недрах этажного щитка, почему-то уходя вниз или вверх вместо ожидаемого клеммника или какой-то коробки. Обычно при перекладке новой линии мы просто подключаемся к старому кабелю; дополнительно в известных мне случаях телефон при этом кладётся обычным белым плоским телефонным проводом. Сегодня я перекладывал телефон в одной старой хрущёвистой пятиэтажке у родственников, и попробую на их примере показать, как правильно надо обращаться с телефонной линией, входящей в квартиру.

Итак, раскрываю секрет. Телефонная лапша, исчезающая в недрах этажного щитка, на самом деле спускается или поднимается на один-два этажа выше (ниже) до распределительной коробки, обычно типа КРТ-10, или её модификаций (заглавное фото к статье). Если осмотреть все этажные щитки по подъезду, то её легко найти: это прямоугольная чёрная или серая коробочка с открывающейся крышкой, куда снизу подходит телефонный кабель, а отходит куча телефонной лапши на квартиры. Обычно на ней нанесена маркировка номера АТС и диапазона телефонных номеров, которые на неё выведены.

Собственно, теория на этом и заканчивается: чтобы нормально и качественно перетянуть телефон в новую квартиру, нужно найти свой номер в этой коробке-кроссе и проложить его чем-нибудь новым без разрывов и скруток непосредстведственно до квартиры. В качестве такого кабеля я повадился использовать двухпарную витую пару (UTP 2 pair), которая более имеет нормальную (читай прочную) изоляцию нежели телефонная лапша, отлично переживает протягивания и перетягивания по всяким дырам, щиткам и стоякам, и что самое главное — имеет нормальное сечение проводников. Плюс ко всему, это нормальный, «свежий» кабель — новый.

Снова мне на помощь приходит моя стальная протяжка, которую я пропускаю во входное отверстие металлорукава, выходящего в этажный щиток. Конец рукава в щитке мне найти не удалось, поэтому пришлось идти обратным способом — от квартиры. Заодно я решил перетянуть кусок антенного кабеля непосредственно от TV-разветвителя в этажном щитке до квартиры: ранее это были какие-то древние и полугнилые совковые кабели, заодно занимающие место в металлорукаве. В общем, делал родственничкам доброе дело кулибинским методом.

С самим протягиванием проблем не было, поэтому опишу в общем-то простую методику поиска телефонной лапши, выходящей из квартиры до коробки. Нашей задачей является найти именно наша и именно телефонный провод, выходящий из квартиры и отследить его пару в этажной телефонной коробке. Обычно, из-за обилия лиан в щитках, проще всего сделать это методом «в лоб», аккуратно подёргивая и сразу вытягивая старую телефонную лапшу. Работать удобно вдвоём: один дёргает провод, второй смотрит — какой именно провод тянется. Для исключения ошибок полезно попробовать продёрнуть этот провод в обратном направлении — если это он, то он утянется на противоположном конце.

Аккуратно, без лишних и резких движений, вытягиваем старую лапшу из квартиры, и потом точно также спускаемся ниже по этажам до коробки. Мне повезло: на каждом этаже было по 4 квартиры, на коробке — 10 номеров. Наша квартира на 5м этаже, коробка — на 4м. 4 провода вверх, 4 на 4й этаж и два — вниз, на третий. По идее, следующая коробка будет аналогично разведена на 1м этаже. На нашей телефонной лапше я насчитал пару скруток, которые явно не делали плюса сигналу. А в квартире ещё и ADSL, хе-хе!..

В квартире я решил проблему в лоб: прилепил первую попавшуюся распаечную коробку подходящего размера в коридоре, куда вывел все входящие линии с этажного щитка и подвёл все телефонные и антенные линии с квартиры. Внутриквартирную разводку сделал своим кабелем от каждой розетки, по привычке обжав его на все две пары под «системный телефон» 4p4c. Офисная привычка, а стиль работы приятный!.. Далее использовал телефонный тройник, в который тупо повтыкал все линии от розеток, предварительно убедившись в их верном обжиме при помощи LAN-тестера.

С антенной пришлось помучиться из-за того, что совковые кабели (повезло ещё: центральный проводник был из моножилы, чтобы облегчило работу) плохо лезли в стандартные накрутки. Обычно эту проблему я решаю подкусыванием части кабельной оболочки: старые кабели я всегда рассматриваю как временное решение. Конкретно в этой квартире перекладка антенны ещё впереди, и именно поэтому я заранее решил перетянуть и антенный кабель с этажного щитка.

Ну и остаётся самый финал: спуститься на 4й этаж, открыть коробку и аккуратно подключить к ней нашу витую пару. При подключении надо следить за винтиками: они вкручиваются в гайку, которая ничем не придерживается и находится снизу в глубине коробки: если сильно выкрутить винт, её можно легко потерять.

Вторая особенность коробки КРТ-10 в том, что винт выкручивается не вверх, а вниз: он просто становится свободнее и свободнее. Поэтому для того, чтобы нормально завести жилу под него, винт понадобится аккуратно приподнять отвёрткой вверх. Естественно стремясь не замкнуть и не повредить соседние контакты. А то соседи будут очень не рады 🙂

Включаем, проверяем. Работает без проблем. ADSL на модеме, по моим ощущениям, стал находиться в два раза быстрее, а громкость телефона немного увеличилась. Хороший контакт решает всё, поэтому если вы хотите сделать очень хорошо и грамотно — не ленитесь, перетяните при возможности и телефонный кабель полностью от этажной коробки! Этим вы избавите хозяев квартиры и себя от возможных проблем. Единственное, на что я обратил бы внимание — это то, что такую витую пару неплохо было бы как-то пометить (например бирочкой), чтобы шаловливые ручки провайдеров не «перепутали» и не подрезали её.

UPDATE: По просьбам трудящихся, поясняю что есть телефонный тройник (или разветвитель).

Телефонный разветвитель — это обычно небольшая коробчка, имеющая несколько разъёмов RJ-12 (6p4c или 6p6c). Внутри все эти разъёмы соединены параллельно (вместе). Соответственно, мне хотелось даже на тупой телефонии сделать красивую «СКС» — поэтому я провёл от каждой розетки по своему кабелю и соединил их через разветвитель.

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту [email protected] или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман. Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

cs-cs.net

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

 Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

  • Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

  • Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

  • Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
  • (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
  • 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
  • 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

mr-build.ru

Как провести телефонный кабель

Работа по благоустройству и восстановлению функционала дома не завершается по окончанию ремонта квартиры, так как надо не только провести капитальную уборку жилья, но и декорировать его интерьерными элементами и заново проложить коммуникационные сети. Сегодня мы посмотрим, как провести телефонный кабель своими руками, что избавит пострадавший и так от ремонтных расходов семейный бюджет.

Способы проводки кабеля

Проводка телефонного кабеля может осуществляться тремя способами –

  1. Открытым способом, когда кабель ведётся по стене и удерживается специальными креплениями,
  2. Закрытым способом с помощью кабель-каналов,
  3. Смешанным способом с проводкой телефонной сети в канале напольного плинтуса и по креплениям на отдельных участках.

При любом типе проводки надо сначала замерять дину кабеля и его приобрести. Для замера готовьте рулетку, карандаш и ровную рейку (можно и лучше строительный уровень). По месту проводки чертится тонкая линия, которая должна быть в горизонтальных местах параллельна полу, а на вертикальных участках стены перпендикулярна ему (исключение желание провести кабель в плинтусе).

После этого рулеткой замеряется расстояние строго по линии и покупается евро-кабель или двужильный провод с небольшим запасом.

Крепление телефонного кабеля

При открытом способе проводки крепление выполняется на пластмассовые зажимы, которые продаются в комплекте со специальными гвоздями повышенной жёсткости (хорошо забиваются даже в бетон). Сначала по линии фиксируются крепления через 45-50 см, затем в специальный канал на них пропускается телефонный провод, при этом важно следить, чтобы он был хорошо натянут и не провисал. В местах дверных проёмов лучше всего сначала снять декоративные планки, провести под ними кабель и установить наличник обратно. При использовании евро-кабеля, на концах которого есть специальные штекеры (рисунок 1), провод подключается в гнездо телефонной коробки, проверяется сигнал и работа готова. Если Вы используете устаревший двужильный кабель, то оголяете его контакты, снимаете крышку коробки и фиксируете провод на контактных клеммах.

При закрытом способе сначала монтируются по проведенной линии кабель-каналы, после чего в них закладывается провод, и верхняя крышка канала защёлкивается. Аналогичная ситуация при проводке телефонного кабеля в плинтусе, однако в местах вертикальной проводки надо будет использовать открытые способ монтажа провода или кабель-каналы.

stroyremontiruy.ru


Смотрите также

  • Таблица активное сопротивление кабеля
  • Греющий кабель внутри трубы для канализации
  • Какой лучше использовать кабель для проводки в квартире
  • Провод или кабель отличие
  • Кабель для наружной проводки
  • Как подключить роутер к ноутбуку через сетевой кабель
  • Алюминиевые наконечники для кабеля
  • Кабель медный бронированный для прокладки в землю
  • Как крепить кабель канал к бетонной стене
  • Пввп расшифровка кабеля
  • Кабель оптический многомодовый

Схемы защиты от перенапряжения телефонной линии

Зачем нужна защита от перенапряжения?

Телефонные линии представляют собой длинные медные провода от центрального офиса. в вашу квартиру. Обычно эти провода находятся между несколькими сотнями метров до нескольких километров. Эти провода подключены в центральный офис к телефонному центру/коммутатору. Обычно есть только напряжение 48 В постоянного тока от батареи центрального офиса в линии, а при звонке телефона напряжение 70-130 В переменного тока в линии. Вот что в строке при нормальной работе.

Но в грозе ситуация иная. Когда молния ударяет в землю с его миллионами вольт и тысячи ампер ударяют по каждому проводу в земле или висящий в воздухе заметит это. Рядом с ударом молнии ган генерировать импульс импульса в тысячи вольт на телефон линии. Если это может перейти к электронике внутри телефона или модем, электроника разрушится в тот же момент.

Что с ним сделал оператор связи?

Всплеск может вывести из строя электронику как в абонентском, так и в центральный офис заканчивается, так что вы должны думать, что оператор связи должен был что-то сделать с этой проблемой. Да у них есть.

Сначала они установили устройства подавления перенапряжения, чтобы их центральный офис, чтобы убедиться, что небольшие скачки напряжения не повредить его. Обычно они также устанавливали защита с абонентской стороны линии на место где телефонный кабель входит в дом или к телефону столб рядом с домом. Этот тип защитных устройств очень распространены на установках в сельской местности, где есть очень длинные очереди и они обычно висят в воздухе от телекоммуникационные столбы, поэтому они гораздо более подвержены удару молнии всплески.

В больших городах молниеотводы используются не всегда. потому что разные здания обычно электрически сильно связаны друг к другу (через электрическую подачу, водопровод и т. д.) и кабели в земле, поэтому невозможно создать такой большой всплеск напряжения из-за разности потенциалов между разными точками (центральный офис и абонент).

Какие бывают скачки напряжения?

Имеются два типа перенапряжений: дифференциальные и синфазные. Дифференциальный выброс — это скачок напряжения, который генерируется между телефонными проводами. Обычно это не очень хорошо, потому что телефонные провода представляют собой витые пары, и их легко остановить размещение подходящего защитного компонента между телефоном линейные провода.

Другим типом перенапряжения является синфазный перенапряжение, при котором потенциал телефонных проводов поднимает тысячи вольт от вашей земли потенциал. Обычно телефонные провода находятся под потенциалом совсем рядом. на землю вашего здания. Но если ударит молния центральный офис (или другое место в телекоммуникационном кабеле рядом с вами), потенциал обоих проводов телефонной линии может значительно повыситься. высокие (даже тысячи вольт). Синфазные выбросы обычно больше и более проблематичны, чем дифференциальные выбросы.

Как телефон справляется с скачками напряжения?

Телефоны — это устройства, находящиеся в конце телекоммуникационной линия электрически изолирована от остальной части здания. Они есть не очень подвержен синфазным перенапряжениям, если только они не являются особыми телефоны, которые также подключены к сети (например, те, которые автоответчик в них).

Вещь, которая ломает обычный телефон, — дифференциальный перенапряжение, потому что это всплеск, который может попасть в электронику телефона. Современные телефоны обычно легче повреждаются, потому что электроника ломаются легче, чем трансформаторы, угольные микрофоны и механические поворотные диски, использовавшиеся в старых телефонах. В дешевом современном телефоны там обычно мало что делается для защиты их от скачков напряжения, потому что хорошая защита запросто может стоить больше, чем сам телефон. Это экономически разумно. Если дешевый телефон ломается, люди обращаются к магазин и купить новый. Если телефоны часто выходят из строя, то это может быть хорошей идеей установить хороший ограничитель перенапряжения.

Как насчет модемов?

Модемы более подвержены скачкам напряжения, чем телефоны. Есть на то две причины: в модемах более специализированная микроэлектроника чем простые телефоны и модемы подключены к компьютерам, которые подключены к электросети. По этим причинам современная электроника склонны к повреждению как дифференциальными, так и синфазными перенапряжениями.

Дифференциальный всплеск легко проходит через трансформатор модемной линии. точно так же идут обычные модемные сигналы. Для защиты модема электроники, хорошей практикой является добавление защиты с обеих сторон линейного трансформатора: газоразрядник или ВДЛ в первичке трансформатора, чтобы отвести большую часть импульсных и стабилитронов на вторичное, чтобы взять то, что проходит через первичную защиту и трансформатор.

Тем жестче защита от синфазных перенапряжений. линейный трансформатор в модеме будет поддерживать синфазное напряжение из современной электроники, но имеет ограниченную прочность изоляции (несколько киловольт). Правила телекоммуникаций требуют, чтобы Трансформатор модемной линии должен выдерживать синфазное напряжение 1-2 кВ. Этого достаточно для обычных перенапряжений, но большие выбросы могут легко иметь более высокое напряжение. Ограничители перенапряжения не могут быть обычно используется между телефонной линией и корпусом модема, если модем гарантируется правильное заземление из соображений безопасности пользователя. Вот почему они не используются в обычных компьютерных модемах.

Почему иногда необходимы внешние ограничители перенапряжения?

Защита, обеспечиваемая оператором связи и устройствами подключенных к телефонной линии не всегда достаточно. Защита обычно разрабатывается таким образом, чтобы свести к минимуму затраты. это не стоит для защиты дешевых телефонов с дорогими протекторами, потому что сильный грозовые разряды случаются довольно редко, а телефоны стоят недорого. замените, если такое произойдет.

Ситуация может быть другой, когда есть что-то большее дороже, чем обычный телефон, подключенный к линии. Например дорогие компьютерные системы обычно стоит защищать, потому что Ущерб от удара молнии может нанести очень дорогой наносить ущерб. Например, в случае ПК удар молнии может не только разрушить модем (что обычно не очень дорого), но и что-то еще внутри ПК. Это может стать очень дорогим, если ценным информация теряется, а ПК очень важен в вашем бизнесе.

Поэтому иногда требуется дополнительная защита. Люди, которые работают большие компьютерные системы знают, что рано или поздно ударит молния ударится и что-нибудь сломает. Если защиты достаточно, ущерба можно избежать или, по крайней мере, свести к минимуму.


Некоммерческие образцы

Следующие некоммерческие схемы ограничителя перенапряжения собранные из различных источников (BBS, FTP-сайты и т.д.). Я только в том числе эти схемы здесь, чтобы сделать хорошую коллекцию цепей подавления перенапряжения. Я не пробовал эти схемы себя, поэтому я не могу сказать, эффективны они или нет.

Первый контур

Эта схема разработана Рейо Салминеном, который разместил ее на MITS BBS. весной 1991 года. Схема предназначена для защиты модемов и телефоны, подключенные к телефонной линии. Схема предназначена для телефонные линии, используемые в сельской местности. Протектор подключается между модем и входящая телефонная линия. Заземляющий разъем подключается к основное заземление здания через хороший заземляющий провод.

      о---------------*----*----------RRRR-------*------
 Линия A I V ---> к модему
      о---------------*----I---*------RRRR-------*------
                           Б Б
 Земля--------------------*---*

A = 230 В защита газовой трубки от перенапряжения
B = 600 В защита газовой трубки от перенапряжения
RRRR = резистор 10 Ом 1 Вт
В = варистор 250В


Резисторы в цепи ограничивают прохождение импульсной энергии через цепь, и они работают как предохранители в случае больших всплеск. В целях безопасности эти резисторы должны быть негорючими.

Устройства защиты от перенапряжения B рассчитаны таким образом, чтобы в случае электричества неисправность заземления, когда штырь заземления случайно нагревается (220 В переменного тока), эти устройства защиты от перенапряжений не пропускают ток в телефонную линию. Если устройства защиты от перенапряжения пропускают ток в телефонную линию, когда электричество потенциал земли поднимается по отношению к телефонной линии, есть очевидный опасность пожара.

В Финляндии модемы тестируются при импульсном напряжении 2000В, а в США при Импульс 1000В, поэтому защиты должно хватить в обоих случаях. Следует отметить, что схема не является 100%-ной, поэтому лучше всего защита заключается в отключении модема от разъема телефонной линии при грядет гроза.

Второй контур

Эта схема была разработана Тимом Джексоном в 1990 году. Она была представлена ​​в его статья «РАЗРЯДНИК ДЛЯ ТЕЛЕФОННЫХ ЛИНИИ» найдена в телекоммуникациях архивы.

Хитрость заключается в том, чтобы установить устройство на линии между телефонную розетку и ваш модем (т.е. не слишком далеко от модема, как в другой комнате) и подключите заземляющий провод от цепь к контакту заземления на ТОЙ ЖЕ ВИЛКЕ, которая питает ваш ПК.

                     10 Ом 5 ​​Вт
      >----------+-----/\/\/\/----+------- ------>
Телефонная линия А | |
                Газовый разрядник 300В ____|_____ К модему
                 | | А |
                 | |TISP2290|
        |--------+-----------------------------------------|C |
      Земля | | Б |
                 | ----+-----
                Газовый разрядник 300В |
                 | |
                 | | К модему
Телефонная линия Б | |
      >----------+-----/\/\/\/----+------- ------>
                     10 Ом 5 ​​Вт

Схема, нарисованная Пэтом Вернером как можно лучше с помощью ASCII.


Телефонная линия имеет газовый разрядник от каждой ноги до земли. В Другими словами, два гасителя газа. Один от А до земли и один от Б на землю.

Затем линия имеет резистор, включенный последовательно с каждой ногой (A и B). перед подключением к TISP2290 (Texas Instruments упомянутый ранее чип). Этот чип имеет три контакта. Два внешних (A и B на схеме) подключены к резисторам, а центральный (C) подключен к земле. Металлическая бирка этого компонент внутренне соединен с контактом заземления (C), только для запись. Модем питается от двух внешних контактов TISP229.0.

Основная часть энергии, связанной с выбросом, рассеивается проверенные (и медленные как патока) газоразрядники. TISP2290 поглощает высокая скорость всплеск, что газовые разрядники пропустить и сам защищен двумя резисторами, которые обеспечивают небольшое ограничение тока. Модем, питающийся от той же точки так как TISP2290 защищен всей схемой.

Для тех, кому нужно знать, TISP2290 работает следующим образом. аналогично массиву стабилитрона, подключенному между проводами A и B и заземление, чтобы ограничить напряжение между любой из трех точек до около 200 вольт. Как известно, это не совсем эффективно и так что если напряжение поднимется до 290 Вольт (отсюда TISP2*290*), тогда это хитрое существо врезается в симисторы, чтобы взломать обидчика указывает на землю до тех пор, пока импульс не пройдет.


Коммерческие образцы

Следующая схема представляет собой схему, используемую в двух коммерческих устройствах. Принципиальная схема нарисована, заглянув внутрь этих коммерческих агрегаты и чертеж электрической схемы. Те самые схемы отсканированы из моей заметки, которую я сделал, когда осматривал эти ограничители перенапряжения. Эти принципиальные схемы должны быть разборчивы в большинстве частей, а текст должен стирать детали, которые трудно прочитать на картинке.

Фурсе ЭСП-ТН

Эта схема представляет собой принципиальную схему продаваемого сетевого фильтра. под названием Furse ESP-TN для защиты обычных телефонных линий. Схема предназначен для защиты обычных телефонных линий и упакован в металлический ящик, в котором есть разъемы для телефонной линии и толстая земля провод (разъем в нижней части схемы). Компоненты были установлен на печатной плате, где много меди, утолщенной много жести.

В схеме используется двойной газовый разрядник на 260 В в качестве первой защиты. После этого идут последовательные резисторы на 2,2 Ом с последующим подавлением перенапряжений. Сеть построена из ТИСП 180В и трех видеорегистраторов. После этого есть два больше последовательных резисторов и сеть, построенная из трех 180-вольтовых стабилитронов. Довольно сложная схема и неудивительно, почему она стоит довольно дорого. (около 100 долларов США).

Осветительный телематический разрядник САПН (Телематический барьер от перенапряжений)

Это еще один разрядник для телефонной линии, продаваемый под именем Линейный барьер Telmatic SAPN от Black Box. Протектор имеет следующие характеристики:

  • Зажимное напряжение: 200 В +-10 %
  • Время нарастания: 15 нс
  • Интерфейс: 2-проводная телефонная сеть общего пользования
  • Соединители: винтовые клеммы
  • Размер: 2,5 В x 2,1 Ш x 14 Г см
  • Вес: 0,1 кг
  • Механизм защиты: газоразрядная трубка 5 кА и быстродействующие фиксирующие диоды

Эта схема построена с использованием небольшой печатной платы установлен внутри металлического корпуса. Блок имеет номинальное напряжение 200 В, имеет одобрение BAPT для подключения к телефонной сети общего пользования и это проверено NEMP. Эта модель протектора также продается за небольшую сумму. менее 100 долларов США от Farnell Electronic Components.

Схема представляет собой довольно простую схему из газоразрядников, резисторы и стабилитроны. Первая защита от больших перенапряжений один газоразрядник, подключенный между выводами линии, и два других газоразрядника подключается между проводами линии и заземлением. Все газоразрядники имеют тип JES 0394 2029-23-BY. После этого есть резисторы 4,7 Ом. за которой следует сеть подавления перенапряжения, построенная из стабилитронов (тип BWX50-180), которые справляются с перенапряжением, прошедшим через эти газоразрядники. На плате нашлось место и маркировка для конденсаторов С1 и С2, но они не были установлены в цепи.


Томи Энгдал <[email protected]>

Телефонный провод: основы прокладки телефонных линий

Существует широко распространенное заблуждение, что обычный человек не может понять основы телефонных проводов, а прокладка телефонных линий — невозможный подвиг для многие. Дело в том, что небольшие работы по прокладке телефонных линий в вашем доме или на малом предприятии могут быть намного проще, чем вы ожидаете, и проще, чем выкладывать непомерные почасовые платежи телефонной компании. Если вы можете понять, как подключить динамики к вашей новой стереосистеме, вы легко сможете подключить свой дом или небольшой офис к своей новой телефонной системе.

Провода, вилки и сетевой интерфейс

Основы подключения телефонных линий довольно просты для понимания. Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный тип – 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, образующих пару, и желтого и черного проводов, образующих другую пару.

Для одной телефонной линии требуется только два провода. Отсюда следует, что четырехжильный телефонный провод может нести две отдельные телефонные линии. Скручивание не позволяет линиям мешать друг другу. ЕСЛИ вам нужно запустить больше линий, чем две, вы можете просто использовать 6-стойку или выше. Телефонный провод бывает двух калибров: 22 и 24; 24-й калибр является сегодняшним стандартом.

Существует два типа обычных модульных вилок; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырех (или более) проводах. Это такой же штекер, который вы используете для подключения телефона к стене: штекер с одной линией. RJ-14 использует четыре провода и используется для работы с двумя линиями или телефонами с двумя линиями.


Первый шаг

Первый шаг к небольшой телефонной проводке — выяснить, с чем телефонная компания оставила вас для работы. Какой у вас сетевой интерфейс? Они, вероятно, оставили вас либо с перфорационным блоком, либо с сетевым интерфейсом. Если есть блокировка, и вы не можете заставить телефонную компанию установить модульный разъем для каждой линии обычной телефонной службы (POTS) или центральной АТС (CO), вам понадобится инструмент для подключения внутренней телефонной линии. телефонный провод к интерфейсу. Большинство новых установок состоят из блока сетевого интерфейса. Он имеет модульные тестовые разъемы (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы прокладываете свой внутренний телефонный провод.


Проводка телефонной линии

Из сетевого интерфейса вы хотите спланировать, как вы хотите, чтобы проводка была в вашем месте. Метод звезды (или хоумран) является наиболее распространенным методом телефонной проводки. Каждый добавочный номер или телефонная розетка запускаются непосредственно из сетевого интерфейса или телефонной системы, если вы их устанавливаете. Другой тип подключения называется последовательным (или петлевым) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод петли больше не используется широко. Как и в случае со старыми рождественскими гирляндами, если одна гаснет, гаснут и все.

Используя метод звезды, вам, очевидно, понадобится несколько проводов, идущих от вашего сетевого интерфейса, так как у вас будет по одному проводу на каждую из ваших вилок. Возможно, вы захотите упростить проводку и сократить расходы на проводку, если несколько проводов будут нести более одной линии или расширения.

В качестве примера возьмем двухлинейную установку. Каждая пара, состоящая из каждой из ваших линий POTS, должна быть помечена. См. приведенную ниже схему телефонной проводки.

Один из проводов вашей телефонной линии POTS называется концевым, а другой — кольцевым. Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо соединить конец провода POTS-линии с наконечником разъема, а кольцевой провод POTS-линии с кольцевым проводом разъема.

В модульном разъеме есть красный/зеленый и желтый/черный. В большинстве случаев вы используете только пару красный/зеленый. Зеленый провод — это наконечник, а красный — кольцо. Используя таблицу, определите, какой из проводов POTS является кольцом, а какой — наконечником, и соедините их надлежащим образом.

Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы напрямую к телефонным линиям, все, что вам нужно сделать, это проложить провод от сетевого интерфейса к разъемам внутренних линий. Это работает так же, когда вы подключаете разъемы расширения вашей телефонной системы к вашим расширениям. Просто подключите правильные цвета, чтобы запустить провод. Снова соедините кончик к наконечнику и кольцо к кольцу. Пока вы следуете правилу «от наконечника к наконечнику», тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому проводу, а коричневый провод с белыми полосами — к красному проводу, не должен сбивать с толку.

Помните, что для сокращения работы и материалов вы можете проложить две или более линий в пределах одного телефонного провода. На конце провода можно разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас есть телефон с двумя линиями, вы можете просто подключить к нему штекер RJ-14.

Если вы используете небольшую АТС или телефонную систему, скорее всего, линии POTS (обычно называемые соединительными линиями) подключаются к системе с помощью разъемов RJ-11. Если ваш сетевой интерфейс заканчивается модульным разъемом, то работа проста: просто подключите телефонную систему с помощью разъемов RJ-11. Если в вашем сетевом интерфейсе есть клеммная колодка (место, где пары, составляющие каждую линию POTS, оканчиваются на стыке, где вы напрямую подключаете цветные провода), вам нужно будет либо подключить линии непосредственно к УАТС, либо подключить модульный к каждой из линий POTS на полосе. Затем, чтобы подключить телефонные разъемы, выполните ту же процедуру, что и описанная выше для подключения линий POTS непосредственно к телефонным разъемам.

Для справки ниже приведена схема подключения телефона.

Проводка данных

— Могу ли я перепрофилировать существующую телефонную линию категории 5 для организации сети Ethernet?

Недавно мы переехали в дом, в котором есть проводка категории 5е, идущая от телефонной розетки в каждой комнате к задней части дома рядом с телефонной распределительной коробкой и электрической коробкой. Провода буквально просто свисают из опломбированного выхода в сайдинге дома, не упираясь ни в какую коробку.

Я хотел установить новое проводное сетевое соединение из спальни наверху в гостиную. О новой проводке практически не может быть и речи, благодаря изоляции, противопожарным блокам повсюду и тому факту, что мы с женой не хотим портить гипсокартон в нашем новом доме. Поэтому я решил перепрофилировать два провода категории 5e в одно соединение, соединив два соответствующих провода вместе сзади. Я подключил разъем категории 5e с помощью штекерных разъемов как в гостиной, так и в офисе наверху, и просто вручную соединил провода сзади и попытался защитить их от атмосферных воздействий, пропустив соединение в защищенную от атмосферных воздействий кабельную коробку и закрепив их сильными электрическими проводами. лента. Они раскручены примерно на 3-4 дюйма и имеют острый угол в месте соединения. Я знаю, что это не оптимально, но я хотел хотя бы посмотреть, возможно ли то, что я хотел, учитывая неизвестные проводки и т. д.

После тестирования я могу получить надежное соединение по линии, поэтому я знаю, что правильно проложил проводку (использовал T568A, потому что это изначально телефонные линии, и однажды они могут снова стать такими). Тем не менее, тесты показывают, что моя скорость загрузки с моего компьютера, подключенного к маршрутизатору наверху, на ноутбук в гостиной составляет всего около 23 Мбит/с, поэтому я едва получаю высокие скорости Ethernet. Я вряд ли ожидаю гигабита с такими длинами и соединениями, но что я могу сделать на этом этапе, чтобы увеличить пропускную способность? Есть факторы, которые я могу контролировать (как выполняется сращивание сзади), но я не знаю, насколько это повлияет. Кроме того, есть некоторые переменные, такие как близость к линиям 110 В в стенах и качество кабеля (это все UTP), которые либо неизвестны, либо находятся вне моего контроля. Я знаю, что провода сзади довольно хрупкие из-за атмосферных воздействий, что является одной из причин, по которой я не хотел много с ними возиться. Выделяется ли что-нибудь вопиющей проблемой для тех, кто имеет дело с сетями категории 5/6?

  • передача данных

6

Если вы используете телефон и Ethernet по одному и тому же кабелю, то, скорее всего, это помехи от телефонной пары. POTS (обычные старые телефонные розетки) имеют постоянное напряжение 50 В и звонят при напряжении 75 В при включенном напряжении 35 В.

Это не будет электрическое напряжение 110 В, вызывающее помехи, потому что ваш переключатель подавляет шум, потому что он заземлен (отрицательный) на вашу домашнюю установку (на которой работает ваш переключатель и знает об этой частоте, поэтому он может успешно устранить).

Почему он улавливает помехи от телефонного напряжения? Потому что питание поступает извне вашего дома по отдельному контуру заземления, который имеет уникальный частотный резонанс, который не совпадает с частотой вашего дома (не говоря о 50 Гц / 60 Гц — речь идет об электромагнитном излучении). Это приведет к тому, что коммутатор будет страдать от потери пакетов, потому что он не может успешно исключать шум, генерируемый частотой напряжения телефонных линий.

Чтобы решить эту задачу в порядке от самого дешевого к самому дорогому:

  1. Не прокладывайте телефонную линию по тому же кабелю, что и Ethernet.
  2. Купите VoiP-маршрутизатор, такой как семейство Linksys SPA, подключите к нему свою телефонную линию и направьте весь трафик через эфир на IP-телефоны. петля)

Обратите внимание:

В некоторых распределительных коробках установлен молниезащитный разрядник или устройство защиты от перенапряжения, установленное на фактическом заземлении (также называемом заземлением), но заземление используется в Великобритании, некоторых частях ЕС и Южной Америки (не уверен насчет США) для обнаруживает неисправность прибора и дает молнии короткий путь к земле. Обычно шина заземления подключается к стержню, который уходит в землю за пределами дома, или к вводному фазному экрану, который заземляется на главном блоке питания. Когда я говорю о заземлении, я имею в виду фактический отрицательный (-) провод прибора или аналоговой/цифровой цепи.

НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЗЕМИТЬ (ОТРИЦАТЕЛЬНО) ТЕЛЕФОН НА ДОМАШНЕЕ ЗАЗЕМЛЕНИЕ ИЛИ ЗАЗЕМЛЯЮЩИЙ КОНТУРНЫЙ ИЗОЛЯТОР

Похоже, что оператор заземлил свой телефон, но, скорее всего, это заземление кабеля, а не отрицательного.

Это может привести к повреждению телефонной сети, что обойдется вам в тысячи долларов, и/или стать причиной смерти или серьезных телесных повреждений в результате поражения электрическим током. Помните, что заземление вашего дома имеет другое сопротивление, чем заземление телефонной сети, и это может привести к поражению электрическим током напряжением 110 В! Вот почему во многих странах запрещено переделывать телефонные розетки. Для вашей же безопасности.

4

Я думаю, вы подозреваете, что существующая телефонная проводка является кабелем CAT5, хотя на самом деле это может быть вовсе не CAT5. Четырехпарный телефонный провод может выглядеть как кабель CAT5, хотя на самом деле он устроен иначе. Сечение провода может быть разным, волновое сопротивление кабеля может быть разным. Также обратите внимание, что кабели, предназначенные для передачи данных, такие как Ethernet, имеют специальные характеристики скручивания для каждой пары в кабеле, которые отличаются друг от друга.

Можно заставить работать очень короткий кабель Ethernet по неподходящему кабелю, но когда вы начинаете говорить о попытке отправить сигналы на приличное расстояние, то такие факторы, как сечение провода, характеристическое сопротивление и устранение скачков импеданса на участке провода, могут сыграть решающую роль. огромную роль в успехе соединения. Я могу с достаточной уверенностью сказать, что использование скрученных соединений, которые вы описали, несомненно, представляет собой неприятный разрыв импеданса в кабельной трассе. Это может вызвать отражение сигнала в кабеле и привести к значительной потере мощности и качества сигнала на приемном конце кабеля. Помните, что 100-мегабитный Ethernet — это РЧ-сигнал, и атрибуты, которые я упоминаю для линии передачи, должны быть хорошего качества и соответствовать спецификациям, чтобы она работала должным образом.

1

Думаю, лучше всего приобрести водонепроницаемую коробку и недорогой гигабитный коммутатор. Затем обожмите вилки на всех кабелях, висящих снаружи, и подключите их к коммутатору. А затем поместите все в водонепроницаемую коробку.

В качестве альтернативы можно приобрести коммутационную панель Ethernet, И коммутатор, и водонепроницаемую коробку, И достаточно короткие кабели, затем подключить все висящие кабели к коммутационной панели и использовать короткие кабели Ethernet для подключения коммутационной панели к коммутатору. Этот вариант может быть проще, так как подключение кабелей к коммутационной панели несколько проще, чем вставлять их в штекер RJ45 и обжимать его.

Сращивание кабелей Ethernet вручную приводит к отражению сигнала, что приводит к высокому уровню шума и множеству повторных передач. Я был в такой же ситуации, как и вы, и я сам пробовал сплайсинг, и у меня было много проблем. Потом выбираю решение с переключателем и все стало хорошо.

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Проводка данных

— Как правильно удалить внутреннюю телефонную линию?

Спросил

Изменено 1 год, 11 месяцев назад

Просмотрено 31к раз

Я снимаю старую телефонную розетку, проводка которой проходит вдоль стены. Разъем снимается легко, а вот что делать с проводкой не понятно. Просто отрезать его кажется недальновидным и глупым.

С другой стороны, провод, похоже, ведет в подвал под домом, и я бы предпочел не идти под него, если можно этого избежать.

  • проводка данных
  • телефон

5

Если вы удаляете его, удалите его.

Это только «недальновидно», если вы думаете, что вам может понадобиться стационарный телефон.

Вы МОЖЕТЕ (в зависимости от того, насколько он плотно прилегает и сколько слоев краски на кабеле делает его толще) просто засунуть (неразрезанный) кабель в отверстие в полу после того, как вы его раскрепите.

Но просто отрезать его вполне разумно в соответствии с предпосылкой «вы никогда не вообразите стационарный телефон в этом месте или, возможно, где-нибудь в вашем доме».

4

Даже если у вас никогда не было стационарного телефона, возможно, вы захотите снова воспользоваться этим проводом. Я перепрофилировал старую телефонную проводку для многих вещей = термостатов, сигнализаций, дверных звонков и т. д.

Если вам действительно не нравится на нее смотреть, вы можете отрезать ее чуть выше скобы над плинтусом. Если вам когда-нибудь понадобится использовать его повторно, этого достаточно для работы.

Я бы подключил кабель к разъему для поверхностного монтажа с винтовыми клеммами на плинтусе.

Эти домкраты очень недороги, легко доступны и могут быть установлены всего за несколько минут без каких-либо специальных инструментов. Если кто-то когда-нибудь захочет перепрофилировать его, он может использовать разъем или удлинить его, соединив винтовые клеммы.

Таким образом, если вы или кто-то другой в будущем когда-либо захотите использовать этот провод, вы можете легко соединить его с винтовыми клеммами и удлинить линию, где захотите.

3

Отрежьте его на уровне пола и нажмите вниз; с глаз долой, из головы применимо и безопасно в этой ситуации.

Если вы искренни в отношении заголовка вашего вопроса:

Что такое правильный способ удаления внутренней телефонной линии?

, затем забирайтесь в подполье и сокращайте его как можно дальше.

Если вы можете найти другой конец кабеля (там, где он соединяется с линией, идущей от дороги) и отсоединить его, прежде чем перерезать кабель, это может быть хорошей идеей.

Таким образом, если обрезанный конец кабеля по какой-либо причине закоротит, все телефонные розетки в доме не станут бесполезными. Возможно, вам ни для чего не понадобится телефонная проводка, но она может пригодиться кому-нибудь в будущем, а скрытое короткое замыкание может быть непросто найти.

К тому же никогда не стоит перерезать кабели, если вы не уверены на 100%, что они мертвы и никакой идиот не подключил их к чему-то, чего им быть не должно.

1

Наземные телефоны перестали работать уже много лет. Возможно, разумно оставить хотя бы одну телефонную розетку работающей, но нет необходимости иметь телефонную трубку в каждой комнате дома. Я не вижу смысла держать домкрат.

Хотя теоретически возможно использовать телефонные провода для Интернета, обычный телефонный провод ужасен, и хранение его в подвале десятилетиями не помогло; вам лучше просто использовать Wi-Fi. В общем, я не знаю о каком-либо фактическом использовании телефонного провода, не связанном с телефоном.

Оставить кабель на месте может быть полезно, если вы планируете в какой-то момент заменить его на кабель категории 6. (В основном, привяжите кабель категории 6 к концу и протяните его с другого конца. Таким образом, вы сможете установить кабель категории 6, не заходя в подполье.)

2

Твой ответ

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Определение мощности бытового электроснабжения

Этот информационный бюллетень поможет понять, как определить мощность бытового электроснабжения. Довольно часто нам задают, казалось бы, простой вопрос «Каков размер моего электроснабжения»? В большинстве случаев на этот вопрос просто ответить, если знать, что искать.

Вольты и Амперы

Во-первых, важно понимать, что мощность электроснабжения измеряется в силе тока или силе тока, а не в вольтах. Сила тока – это скорость потока доступного электрического тока. Чем больше доступная мощность тока или сила тока, тем больше электроприборов можно использовать в данный момент времени в здании. Бытовая электросеть входит в здание в двух видах, 120 вольт и 240 вольт. Это номинальные цифры, а значит, реальное напряжение в доме может варьироваться. Часто электрическая сеть 240 вольт упоминается как «220».

Чтобы лучше понять разницу между вольтами и амперами, электричество можно сравнить с потоком воды в трубе. Количество воды, протекающей по трубе, обычно измеряется в объеме воды в единицу времени. Например, через определенную трубу может течь 10 галлонов воды в минуту. Этот расход воды аналогичен силе тока или току в электрическом проводе. Ток — это измерение количества электроэнергии, «текущей» по проводу в данный момент времени. Давление воды, протекающей по трубе, измеряется не количеством воды, а скорее количеством энергии, генерируемой водой внутри трубы. Точно так же напряжение, переносимое электрическим проводом, является мерой количества переносимой энергии.

Опять же, сила тока электрической сети определяет ее мощность, а напряжение сети (120 вольт или 240 вольт) определяет форму используемой электрической службы. В жилых помещениях 120-вольтовая сеть используется для освещения, розеток, небольших бытовых приборов (таких как микроволновые печи, утюги, тостеры, часы, телевизоры) и т. д. «220-вольтовая» сеть используется для более крупных электроприборов, таких как кондиционеры, электрические сушилки. , электрические плиты, электрические обогреватели и т. д. Почти во всех современных домах есть 220-вольтовая электрическая сеть. В настоящее время есть несколько домов, в которых нет 220 вольт. Как правило, это старые дома, в которых уже много лет не проводилась модернизация электроснабжения. Они редкость.

Рискуя упростить, простой способ определить, есть ли в доме электричество 220 вольт или только 120 вольт, состоит в том, чтобы визуально осмотреть воздушный электрический провод, который соединяется с домом. Воздушный провод называется служебным входным кабелем или служебным боковым кабелем. Там три провода, две «горячие ноги» и отдельная нейтраль. Нейтраль обычно оголена, а это означает, что вы действительно можете видеть металлический провод. Горячие ножки изолированы, как правило, с черным резиновым покрытием. Этот контактный провод соединяется с магистральным электрическим кабелем или «стояком» для дома в месте присоединения контактного провода к зданию. Если все три провода подключены к сервисному «стояку», который проходит по стене дома, обычно можно сделать вывод, что в доме есть сеть 220 вольт. Это потому, что каждая из «горячих ног» несет 120 вольт, вместе обеспечивая 240 вольт или «220» в дом. Наоборот, если один из горячих проводов воздушной линии не подключен к вертикальному кабелю. Определение пропускной способности линии

Электрическая мощность, которую можно встретить в жилых домах, составляет 30 ампер, 60 ампер, 100 ампер, 125 ампер, 150 ампер и 200 ампер. В некоторых случаях мощность превышает 200 ампер, но это относится только к большим современным высококлассным домам с большими потребностями в электричестве. В отношении этих различных мощностей мы предлагаем следующее:

  • 30 ампер. Как было сказано выше, 30-амперная услуга стала довольно редкой. 30-амперная сеть будет иметь только 120-вольтовую мощность. Те редкие случаи, когда обнаруживается ток 30 ампер, представляют собой небольшие старые дома, в которых проживала одна и та же семья или человек на протяжении нескольких поколений, и потребность в модернизации или обновлении не возникла. Эта услуга считается неадекватной для современной жизни.
  • 60 Ампер. Обычно это самая низкая емкость для сети 120/240 вольт. Эта способность считается в лучшем случае маргинальной для современной жизни. Довольно часто обслуживание на 60 ампер также включает в себя наличие старой панели предохранителей, в отличие от более современной панели автоматического выключателя.
  • 100 Ампер. Большое количество существующих домов среднего размера имеют электрические сети мощностью 100 ампер. Дома среднего размера с газовыми или масляными системами отопления и системами горячего водоснабжения, как правило, не нуждаются в электроснабжении мощностью более 100 ампер. Конечно, это также может зависеть от использования электричества жильцами и от использования других электроприборов.
  • 125 Ампер. Они очень редки и будут обсуждаться в конце этого документа.
  • 150 Ампер. Обычная практика такова, что это стало типичным минимумом, который может быть установлен в современном строительстве для дома на одну семью.
  • 200 Ампер. Это становится нормой для современного индивидуального жилищного строительства. Во многих случаях это не является необходимостью, но устанавливается при новом строительстве.

Какова емкость?

Проще говоря, мощность электросети в доме определяется тремя факторами: мощностью вводного кабеля (кабеля, питающего дом), мощностью главного электрощита и мощностью главного разъединителя. В большинстве случаев эти три фактора совпадают. Другими словами, очень часто кабель на 100 ампер питает панель автоматического выключателя на 100 ампер с главным разъединителем на 100 ампер.

Емкость кабеля сервисного ввода.

Иногда фактическая емкость кабеля сервисного ввода указана непосредственно на кабеле. К сожалению, это не распространено, но при взгляде на некоторые кабели вы увидите «100А» или «150А». Это легко определяет емкость кабеля. Чаще емкость кабеля можно оценить по размеру кабеля. Опять же, с риском упрощения:

  • 60-амперные кабели сервисного ввода имеют ширину от 3/4 дюйма до 7/8 дюйма
  • Кабели на 100 ампер имеют ширину примерно 1 дюйм
  • Кабели на 150 ампер имеют ширину примерно 1-1/4 дюйма
  • Кабели на 200 ампер обычно имеют ширину 1 и 1/2 дюйма.
  • Ширина кабеля может варьироваться в зависимости от того, медный ли это кабель (более старый) или алюминиевый, а также в зависимости от материала внешней оболочки.

Рейтинг панели

Рейтинг панели обычно указывается на этикетке внутри дверцы панели. На этих этикетках обычно указывается «макс. 200 ампер. емкость» или «максимальная емкость 100 А».

Мощность главного разъединителя

Большинство современных панелей имеют один главный разъединитель. Часто это отключение помечается как «основное». Емкость разъединителя указана непосредственно на разъединителе. Обычно это означает «100А», «150А» или «200А».

Как видно из вышеизложенного, если бы вы увидели, что панель рассчитана на максимальный ток 150 ампер, оснащена главным разъединителем на 150 ампер и питается кабелем на 150 ампер, вы можете сделать вывод, что обслуживание на 150 ампер.

Бывают случаи, когда три определяющих фактора не равны. Например, если кабель на 100 ампер питает панель на 150 ампер с разъединителем на 150 ампер, услуга технически считается услугой на 100 ампер. Кабель будет ограничивающим фактором. Кроме того, это было бы небезопасным условием, поскольку кабель не имел бы достаточно большой емкости, чтобы выдержать потенциал тока в 150 ампер, разрешенный панелью, и отключиться. Кабель будет считаться слишком маленьким, и из соображений безопасности будет рекомендована замена кабелем соответствующего размера. Напротив, кабель на 150 ампер, питающий панель на 100 ампер и разъединитель, будет считаться услугой на 100 ампер, а также будет считаться безопасным (кабель может быть больше, но не меньше).

Многоквартирные дома

Часто бывает так, что в многоквартирных домах имеется отдельная или индивидуальная система электроснабжения для каждой квартиры. В этих случаях обычно один большой служебный кабель питает несколько электрических счетчиков. Затем каждый отдельный счетчик питает каждую отдельную электрическую панель. Мощность услуги для каждой квартиры определяется кабелем, питающим каждую из отдельных панелей, а также номиналом отдельных панелей и их отключений.

Раздельные панели шин

При использовании разъемных панелей шин возникает путаница. Эти типы панелей использовались с большой частотой в 1950-х и 60-х годах. Они не оборудованы одним разъединителем. Это может вызвать путаницу, поскольку размер основного отключения часто определяет пропускную способность службы. Для панели с разделенной шиной размер или пропускная способность услуги определяется сечением кабеля и номиналом панели (поскольку нет единого главного разъединителя). Очень часто панели с раздельными шинами имеют максимальную мощность 125 ампер. Также обычно эти панели питаются кабелем на 100 мА. Эта услуга будет рассчитана на 100 ампер (в зависимости от кабеля). Услуги на 125 ампер встречаются редко из-за того, что кабели ввода на 125 ампер являются редкостью.

Электрические нормы для существующих сетей не требуют, чтобы панель была оборудована одним главным разъединителем. Вот почему сплит-панели до сих пор используются. Они не используются для новых установок, но многие панели все еще используются. Электрические нормы ограничивают количество главных разъединителей до шести. Обычно это называют «правилом шести бросков». Что это значит, что нужно иметь возможность отключить все электроснабжение дома не более чем с 6 главными разъединителями.

Я надеюсь, что это обсуждение даст вам некоторое общее представление о том, как определить мощность электроснабжения. Пожалуйста, не стесняйтесь звонить в наш офис, если у вас есть конкретные вопросы по этому поводу. Мы всегда готовы помочь.

Douglas J. Burgasser, PE

Как взломать старую телефонную линию и сделать ее источником аварийного питания для мобильного телефона « Смартфоны :: Гаджеты

«Ахой-хой.»

Если бы телефонный титан Александр Грэм Белл добился своего, мы бы все отвечали на звонки, как мистер Бернс. К счастью, у нашего друга Томаса Эдисона хватило ума понять, что мы не всегда были в плюсе. Он предпочел «привет» в качестве нашего стандартного телефонного приветствия, которое ему приписывают в 1877 году.0005 Изображение с сайта staticflickr.com

Американский пионер Дэви Крокетт на самом деле впервые использовал его в качестве приветствия в 1833 году (по сравнению с восклицательным знаком), но в печати, а не по телефону.

«Привет» также является рекомендуемым приветствием, опубликованным в первой телефонной книге 1878 года (на самом деле это было «привет», но достаточно близко).

С тех пор стационарный телефон был нашим основным средством междугородней связи — до сих пор. С широким распространением сотовых телефонов в штатах «привет» — это единственное, что остается надолго.

Точно могу сказать, что это не так:

Нет, это не Ethernet-порт, который как-то сжался. Это не такое уж новомодное приспособление называется телефонной розеткой, и если вы похожи на меня, вы не использовали ее по крайней мере десять лет или около того.

Возможно, вы их уже даже не замечаете, но если вы осмотрите свой дом или квартиру, то, вероятно, у вас есть хотя бы один или два из них на стене. Или что-то вроде этого:

А теперь самое интересное — они не бесполезны .

Использование старых телефонных разъемов для смартфонов

Хотя сотовый телефон невероятно удобен, без заряженного аккумулятора это просто бесполезный вес. Если из-за грозы в районе отключат электричество, я не ищу свечи и фонарики — я придумываю, как зарядить свой iPhone!

Изображение с сайтаcultofmac.com

Существует несколько хорошо известных способов зарядки вашего смартфона без помощи электрической компании, включая чехлы для зарядки, автомобильные зарядные устройства, преобразователи мощности, ноутбуки и многое другое.

Тем не менее, то, что у всех нас уже есть, это тот старый домкрат. Проводные телефоны не нужно подключать к розетке; на самом деле они получают достаточно энергии, чтобы работать от самой телефонной линии. Когда электричество отключится, наземные линии будут по-прежнему работать на вторичном источнике питания от телекоммуникационной компании. Тем временем наши сотовые телефоны будут медленно разряжаться и умирать.

С помощью этого простого хака вы можете найти хорошее применение этой старой реликвии и превратить ее в источник аварийного питания для вашего смартфона.

Изображение с instructables.com

Вам понадобится обычный USB-кабель, USB-кабель для зарядки мобильного телефона, свободная телефонная линия, телефонный шнур, регулятор напряжения и мультиметр.

Мультиметр используется для проверки напряжения соответствующего разъема, а регулятор напряжения поддерживает выходное напряжение 5 В. Регулятор образует простую цепь с телефонным шнуром и USB-кабелем для преобразования телефонного сигнала в мощность, которую может использовать ваш телефон.

Посмотрите это видеоруководство от Make, чтобы узнать, как это делается.

Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

И взгляните на полное руководство Джейсона Пола Смита из Make на Instructables, чтобы увидеть процесс шаг за шагом.

Обеспечьте безопасность соединения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

  • Скидка 41% на домашний анализатор Wi-Fi
  • Скидка 98% на набор для обучения кодированию bootcamp
  • Скидка 59% на редактор фонового видео XSplit VCam
Фотографии Лорен Кернс, Foxpa, Cult of Mac, Hana/Shutterstock, Джеймс Стейдл/Shutterstock

9Комментарии

  • Горячий
  • Последний
  • Как: Совершайте поддельные звонки, используя любой номер телефона, который вы хотите, прямо со своего смартфона

  • Как: Отформатируйте сообщения WhatsApp курсивом, полужирным шрифтом, зачеркнутым или моноширинным текстом.

  • «>

    Как: Не позволяйте людям, у которых есть ваша контактная информация, найти вашу учетную запись Instagram

  • Как: Найдите все понравившиеся и сохраненные ролики в Instagram

  • Как: Автоматический повторный набор занятых телефонных линий на вашем iPhone или телефоне Android

  • Как: Трюк, который позволяет вам ссылаться на конкретное время начала видео на YouTube прямо с вашего телефона

  • Как: Посмотрите, каким будет трафик в определенное время с помощью Google Maps

  • Как: Импорт событий Apple Calendar в Google Calendar на iPhone или Android

  • Как: Измените браузер Slack по умолчанию на Chrome, Firefox или Safari

  • Как: Установите GIF в качестве обоев на домашнем экране Android или экране блокировки

  • Как: Скрыть группы Facebook Messenger, не сообщая другим людям, что вы ушли

  • Как: Эта скрытая настройка — уловка для загрузки HD-видео в ваш профиль TikTok

  • Как: 5 приложений, которые позволяют звонить, не называя своего реального номера

  • Как: Отделяйте треки вокала и инструментов от ваших любимых песен, чтобы создавать музыку для караоке или играть вместе с группой

  • Как: Отобразите нелюбимую песню на Spotify, чтобы снова услышать ее в плейлистах и ​​на радиостанциях

  • Как: Видео слишком длинное для Instagram Stories? Вот как это разделить

  • Как: Отключить режим «Исчезновение» в Facebook Messenger и Instagram

  • Перспектива 101: Как настроить уведомления и звуки предупреждений для отдельных учетных записей

  • Как: Установите на свой телефон настоящую игру Wordle, а не поддельный клон Wordle

  • Как: Общайтесь в автономном режиме — не требуется Wi-Fi, сотовая связь или мобильные данные

  • Все функции

  • Как: Совершайте поддельные звонки, используя любой номер телефона, который вы хотите, прямо со своего смартфона

  • Как: Отформатируйте сообщения WhatsApp курсивом, полужирным шрифтом, зачеркнутым или моноширинным текстом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
