Какой буквой обозначается конденсатор. Конденсаторы в электрических схемах: обозначения, характеристики и применение

Какие основные характеристики конденсаторов важны при их выборе. Как обозначаются конденсаторы на электрических схемах. Какие виды конденсаторов используются в различных электронных устройствах. Как правильно маркируются конденсаторы разных типов.

Условные обозначения конденсаторов на электрических схемах

Конденсаторы являются одними из наиболее часто используемых компонентов в электрических цепях. На принципиальных схемах они обозначаются следующим образом:

• Конденсатор постоянной емкости — две параллельные линии
• Электролитический конденсатор — две параллельные линии, одна из которых изогнута в виде дуги (обозначает положительную обкладку)
• Подстроечный конденсатор — две параллельные линии с наклонной стрелкой, пересекающей их
• Переменный конденсатор — две параллельные линии с диагональной стрелкой, проходящей между ними

Такие условные графические обозначения позволяют быстро идентифицировать тип конденсатора на схеме.

Основные характеристики конденсаторов

При выборе конденсатора для конкретной схемы необходимо учитывать следующие основные параметры:

• Номинальная емкость — измеряется в фарадах (Ф) или его дольных единицах (мкФ, нФ, пФ)
• Рабочее напряжение — максимально допустимое напряжение для длительной работы
• Допустимое отклонение емкости — в процентах от номинального значения
• Температурный коэффициент емкости (ТКЕ) — изменение емкости при изменении температуры
• Тангенс угла потерь — характеризует потери энергии в конденсаторе

Как подобрать подходящий конденсатор для схемы? Рассмотрим это на примере.

Как выбрать конденсатор для конкретной схемы?

При выборе конденсатора для определенной схемы нужно учитывать следующие факторы:

1. Требуемая емкость — определяется расчетами или опытным путем
2. Рабочее напряжение — должно быть выше максимального напряжения в схеме
3. Допуск емкости — выбирается исходя из требуемой точности
4. Тип диэлектрика — зависит от частоты и условий работы
5. Габариты — должны соответствовать монтажному пространству

Например, для фильтра в блоке питания может подойти электролитический конденсатор емкостью 1000 мкФ на рабочее напряжение 25В. А для высокочастотной цепи лучше выбрать керамический конденсатор малой емкости с низкими потерями.

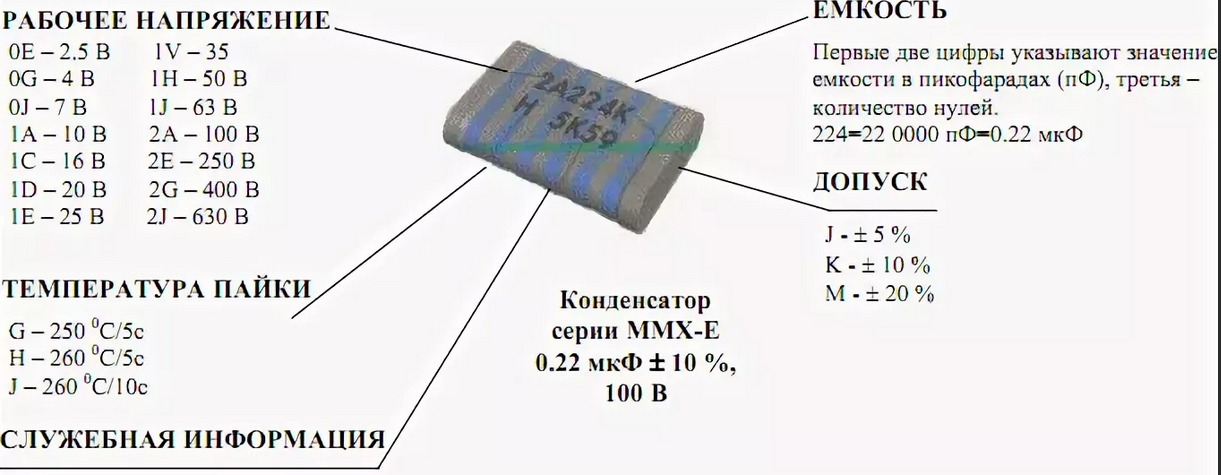

Маркировка конденсаторов

Конденсаторы маркируются в соответствии с их основными параметрами:

• Емкость — указывается числовое значение и единица измерения (пФ, нФ, мкФ)
• Допуск — обозначается буквой (J — ±5%, K — ±10%, M — ±20%)
• Рабочее напряжение — указывается числом и буквой V
• Тип диэлектрика — обозначается буквенным кодом

Как расшифровать маркировку конденсатора? Рассмотрим на примере:

0.1мкФ К 50В X7R

Это означает конденсатор емкостью 0.1 мкФ с допуском ±10%, рабочим напряжением 50В, с керамическим диэлектриком типа X7R.

Виды конденсаторов и их применение

В электронике используются различные типы конденсаторов:

• Керамические — для высоких частот, малые емкости
• Пленочные — для фильтрации, развязки
• Электролитические — большие емкости для фильтров питания
• Танталовые — компактные с большой удельной емкостью
• Подстроечные — для точной настройки контуров

Выбор типа конденсатора зависит от требований конкретной схемы по емкости, рабочему напряжению, стабильности, габаритам и стоимости.

Проверка и диагностика неисправностей конденсаторов

Основные неисправности конденсаторов включают:

• Пробой диэлектрика — резкое снижение сопротивления
• Обрыв внутренних соединений — отсутствие емкости
• Изменение номинальной емкости
• Повышенный ток утечки

Как проверить исправность конденсатора? Простейший способ — измерение сопротивления мультиметром. Исправный конденсатор должен показывать бесконечное сопротивление.

Взаимозаменяемость конденсаторов

При замене неисправного конденсатора следует учитывать:

• Емкость — допускается отклонение в пределах допуска
• Рабочее напряжение — не ниже оригинального
• Тип диэлектрика — желательно аналогичный
• Габариты — должны позволять установку

Можно ли заменить электролитический конденсатор на керамический? В некоторых случаях это допустимо, но нужно учитывать особенности применения.

Расчет емкости при последовательном и параллельном соединении

При отсутствии конденсатора требуемой емкости можно использовать комбинацию из нескольких:

• Параллельное соединение — емкости складываются
• Последовательное соединение — обратные величины емкостей складываются

Формулы для расчета:

Параллельное: C = C1 + C2 + C3 + …

Последовательное: 1/C = 1/C1 + 1/C2 + 1/C3 + …

Это позволяет получить нужную емкость из имеющихся номиналов.

Условное обозначение конденсаторов на схемах

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов.

Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. 1 и их определяет соответствующий ГОСТ.

Рис.1. Условное обозначение конденсаторов

Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение (см.

рис. 1, С4). Для оксидных же конденсаторов (старое название электролитические) и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным (рис. 2).

Рис.2. Условное обозначение оксидных (электролитических) конденсаторов

Подавляющее большинство оксидных конденсаторов — полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Чтобы показать это на схеме, у символа положительной обкладки такого конденсатора ставят знак «+». Обозначение С1 на рис. 2 — общее обозначение поляризованного конденсатора. Иногда используется другое изображение обкладок конденсатора (см. рис.2, C2 и C3).

С технологическими целями или при необходимости уменьшения габаритов в некоторых случаях в один корпус помещают два конденсатора, но выводов делают только три (один из них — общий). Условное графическое обозначение сдвоенного конденсатора наглядно передает эту идею (см. рис. 2, С4).

Для развязки цепей питания высокочастотных устройств по переменному току применяют так называемые проходные конденсаторы. У них тоже три вывода: два — от одной обкладки («вход» и «выход»), а третий (чаще в виде винта) — от другой, наружной, которую соединяют с экраном или завёртывают в шасси. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора (рис. 3, С1). Наружную обкладку обозначают короткой дугой, а также одним (C2) или двумя (C3) отрезками прямых линий с выводами от середины. Условное графическое обозначение с позиционным обозначением С3 используют при изображении проходного конденсатора в стенке экрана. С той же целью, что и проходные, применяют опорные конденсаторы. Обкладку, соединяемую с корпусом (шасси), выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (см. рис. 3, С4).

Рис. 3. Условное обозначение проходных конденсаторов

Конденсаторы переменной ёмкости (КПЕ) предназначены для оперативной регулировки и состоят обычно из статора и ротора. Такие конденсаторы широко использовались, например, для изменения частоты настройки радиовещательных приёмников. Как говорит само название, они допускают многократную регулировку ёмкости в определенных пределах. Это их свойство показывают на схемах знаком регулирования — наклонной стрелкой, пересекающей базовый символ под углом 45°, а возле него часто указывают минимальную и максимальную ёмкость конденсатора (рис. 4). Если необходимо обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора (см. рис. 4, С2).

Рис.4. Условное обозначение переменных конденсаторов

Для одновременного изменения ёмкости в нескольких цепях (например, в колебательных контурах) используют блоки, состоящие из двух, грех и большего числе КПЕ. Принадлежность КПЕ к одному блоку показывают на схемах штриховой линией механической связи, соединяющей знаки регулирования, и нумерацией секций (через точку в позиционном обозначении, рис. 5). При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь только соответствующей нумерацией секций (см. рис. 5, С2.1, С2.2, С2.3).

Рис.5. Условное обозначение блочных переменных конденсаторов

Разновидность КПЕ — подстроенные конденсаторы. Конструктивно они выполнены так, что их ёмкость можно изменять только с помощью инструмента (чаще всего отвертки). В условном графическом обозначении это показывают знаком подстроечного регулирования — наклонной линией со штрихом на конце (рис. 6). Ротор подстроечного конденсатора обозначают, если необходимо, дугой (см. рис. 6, С3, С4).

Рис.6. Условное обозначение подстроечных конденсаторов

Саморегулирумые конденсаторы (или нелинейные) обладают способностью изменять ёмкость под действием внешних факторов. В радиоэлектронных устройствах часто применяют вариконды (от английских слов vari(able) — переменный и cond(enser)—еще одно название конденсатора). Их ёмкость зависит от приложенного к обкладкам напряжения. Буквенный код варикондов — CU (U— общепринятый символ напряжения), обозначаются в этом случае — базовый символ конденсатора, перечеркнутый знаком нелинейного саморегулирования с латинской буквой U (рис. 7, конденсатор CU1).

Рис.7. Условное обозначение варикондов и термоконденсаторов

Аналогично построено обозначение термоконденсаторов. Буквенный код этой разновидности конденсаторов — СK (рис. 7, конденсатор СК2). Температура среды, естественно, обозначается символом t°.

Радиоджинн — Конденсаторы

Конденсаторы Основные понятия Основные характериситики конденсаторов Маркировка конденсаторов Низкочастотные конденсаторы постоянной емкости Высокочастотные конденсаторы постоянной емкости Подстроечные и переменные конденсаторы Ремонт, проверка и взаимозаменяемость конденсаторов   1. Основные понятия   Конденсатор представляет собой радиоэлемент, состоящий из двух металлических пластин (обкладок), разделенных диэлектри­ком, способный накапливать электрические заряды на обкладках, если к ним приложена разность потенциалов. В качестве диэлектрика применяют бумагу, слюду, стеклоэмаль, керамику, воздух и др. Конденсаторы применяют в схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсаций напряже­ний выпрямителей. В сочетании с катушками индуктивности они образуют резонансные контуры, широко используемые в БРЭА.  В зависимости от назначения конденсаторы подразделяются на контурные, разделительные, блокировочные, фильтровые и подстро­ечные. По характеру изменения емкости и в зависимости от кон­струкции они делятся на три группы: постоянной емкости, полупеременные (подстроечные) и переменной емкости. Конденсаторы постоянной емкости в зависимости от конструкции, параметров и назначения в свою очередь, подразделяются на две группы: низкочастотные (бумажные, металлобумажные и электролитические) и высокочастотные (слюдяные, стеклоэмалевые, керамические, пле­ночные и металлопленочные).   Рисунок 1 Обозначение конденсаторов на схемах электрических принципиальных: а) постоянной емкости; б) подстроечный; в) переменный; г) электролитический.    2. Основные характеристики конденсаторов    Конденсаторы независимо от группы и вида характеризуются параметрами: номинальным значением и допустимым отклонением емкости, рабочим напряжением и электрической прочностью, темпе­ратурным коэффициентом емкости, допустимой реактивной мощ­ностью и тангенсом угла потерь. Номинальное значение емкости конденсатора зависит от геометрических размеров пластин и вида диэлектрика. При изменениях температуры и влажности окружающей среды в процессе эксплуатации изменяются диэлектрические свойства материала и, следовательно, емкость. Единицей электрической емкости является фарад (Ф). Емкость конденсаторов измеряется в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ): 1 мкФ=  Ф; 1 нФ= Ф; 1 пФ=Ф. ) Конденсаторы постоянной емкости изготовляются с номинальными значениями емкости от 1 пФ до десятков тысяч микрофарад, и эти значения указываются на конденсаторах. На подстроечных конденсаторах и конденсаторах переменной емкости могут быть указаны минимальная и максимальная емкости или только максимальная. Допустимое отклонение емкости конденсатора показывает отклонение в процентах от номинального значения. Конденсаторы широкого применения выпускаются с допустимым отклонением ±5 %, ±10 и ±20 %, отдельные типы — с допустимым отклонением емкости от номинального значения ±2 % и менее. У некоторых электролитических конденсаторов допустимое отклонение составляет 50 % и более. Конденсаторы с небольшим допустимым отклонением емкости от номинального значения применяются в каскадах радиочастоты, где требуется повышенная точность настройки контуров, с большим допуском — в блокировочных и развязывающих цепях. Электрическая прочность — это способность конденсатора выдерживать приложенное к нему напряжение без пробоя диэлектрика. Она характеризуется значениями рабочего и испытательного напряжений, которые определяются свойствами и толщиной диэлектрика. Для большинства типов конденсаторов указывается рабочее напряжение постоянного тока, которое может быть от единиц вольт до десятков киловольт. При включении конденсаторов в цепь переменного тока необходимо учитывать, что амплитудное напряжение не должно превышать номинальное. Температурным коэффициентом емкости (ТКЕ) называется относительное изменение емкости конденсатора при изменении температуры на 1 °С. В зависимости от вида конденсатора ТКЕ может быть положительным или отрицательным. Положительный ТКЕ соответствует увеличению емкости при нагревании, отрицательный — уменьшению. Значения ТКЕ выражаются в миллионных долях изменения емкости, отнесенных к 1 °С. Для большинства типов конденсаторов они находятся в пределах от до 1/град. В зависимости от значения ТКЕ конденсаторы постоянной емкости делят на группы. У слюдяных конденсаторов группа обозначается соответствующей буквой на корпусе, у керамических — каждой группе соответствует определенный цвет корпуса или цветная отметка. Кроме того, для обозначения ТКЕ используются буквы, указывающие знак ТКЕ (М — минус, П — плюс, МП — близок к нулю), и цифры, указывающие значение ТКЕ в миллионных долях. Для конденсаторов других типов ТКЕ не регламентируется. Низкочастотные керамические конденсаторы маркируются буквой Н. Конденсаторы с малым положительным ТКЕ являются термостабильными и применяются в колебательных контурах с высокой стабильностью частоты. Керамические конденсаторы с отрицательным ТКЕ являются термокомпенсирующими и применяются для компенсации изменения емкости конденсаторов колебательных контуров. Допустимая реактивная мощность конденсатора — это наибольшая колебательная мощность, которая может быть приложена к конденсатору без разрушения его изоляции. Реактивную мощность конденсаторов учитывают в случае применения их в радиочастотных цепях и колебательных системах. Тангенсом угла потерь (tg ) называется отношение мощности потерь к реактивной мощности, запасаемой конденсатором при работе. Когда через конденсатор проходит переменный ток, то напряжение и ток оказываются сдвинутыми по фазе, но меньше, чем на 90° (фазовый угол ). Угол, дополняющий фазовый до 90°, называется углом потерь ?. В идеальном конденсаторе, не имеющем диэлектрических потерь,  = 0. На корпусах конденсаторов обычно указываются их основные характеристики: тип, номинальное значение емкости, допустимое отклонение емкости от номинального значения, номинальное рабочее напряжение. 3 Маркировка конденсаторов Сокращенные обозначения емкости конденсаторов читаются таким же образом, как и обозначения сопротивлений резисторов. При этом, буквенное обозначение процента отклонения номинального сопротивления или емкости, приведенное ниже, для этих элементов одинаковое. Допустимое отклонение емкости и сопротивления от номинальных величин, % Кодированные обозначения ± 0,1 Ж или латинской буквой В ± 0,25 У или латинской буквой С ±0,5 Д или латинской буквой D ±1 Р или латинской буквой F ±2 Л или латинской буквой G ±5 И или латинской буквой J ±10 C или латинской буквой К ±20 В или латинской буквой M ±30 Ф или латинской буквой N Что бы не возникла путаница при расшифровке маркировок, следует учитывать, что в большинстве БРЭА процент отклонения резисторов и конденсаторов составляет ±5, ±10, реже ±20. Редко встречается ±2 и очень редко все что ниже этого значения. Так же следует иметь в виду что, буква С и латинская С ничем не отличаются внешне, хотя обозначают разные величины, поэтому следует обратить внимание какой буквой маркируется единица измерения емкости или сопротивления. Например: конденсатор с маркировкой n10С обозначает 100 пФ процент отклонения ± 0,25, а Н10С — 100 пФ ±10, т.к. в первом случае единица измерения емкости обозначена латинской буквой, то при кодировке процента отклонения так же используется латинская буква, во втором случае же случае, используются буквы русского алфавита. В кодировке резисторов обозначение К10С, на первый взгляд довольно сложно правильно определить процент отклонения, но если предположить что в маркировке используются буквы латинского алфавита, то процент отклонения будет равен ± 0,25. Как уже упоминалось выше, в радиоэлектронной аппаратуре бытового назначения крайне редко используются резисторы такого класса точности, поэтому, с большой долей вероятности, процент отклонения для этого резистора будет равен ±10. Далее рассмотрим примеры маркировки конденсаторов: Конденсаторы с номинальным значением до 100 пикофорад маркируются буквой П или латинской P, например: 1пФ — 1П0 или 1Р0 1,5 пФ — 1П5 или 1Р5 15 пФ — 15П или 15 Р 15,2 пФ — 15П2 Конденсаторы с номинальным значением от 100 пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например: 100 пФ (0,1нФ) — Н10 или n10 150 пФ(0,15 нФ)- Н15 1000 пФ(1нФ) — 1Н0 или 1n0 1500 пФ(1,5 нФ)- 1Н5 0,01 мкФ (10 нФ) — 10Н или 10n 0,068 мкФ (68 пФ) — 68Н Конденсаторы с номинальным значением от 0,1микрофарад и выше маркируются буквой М, например 0,1 мкФ — М10 (на некоторых видах конденсаторов такая емкость может обозначаться и в нанофарадах латинской буквой n, например 100 n=100 нФ=0,1 мкФ и т.д.) 0,15 мкФ — М15 0,22 мкФ — М22 1мкФ — 1М0 1,5 мкФ — 1М5 15 мкФ — 15М 150 мкФ — 150М 4. Низкочастотные конденсаторы постоянной емкости   К группе низкочастотных конденсаторов постоянной емкости относятся бумажные, металлобумажные, электролитические, а также некоторые пленочные конденсаторы. Перечисленные виды конденсаторов обладают большой емкостью и используются в качестве блокировочных, разделительных и фильтрующих элементов в цепях постоянного, переменного и пульсирующего токов. Бумажные конденсаторы. В качестве обкладок у таких конденсаторов применяется лента из алюминиевой фольги толщиной менее 10 мкм а диэлектриком служит лента из конденсаторной бумаги толщиной 5—10  мкм.   Число  бумажных  лент,   как   правило,   берется не менее двух. Это объясняется тем, что в конденсаторной бумаге могут быть сквозные отверстия, что  может явиться  причиной  короткого замыкания между обкладками конденсатора. Толщина бумажных лент и количество слоев зависят от рабочего напряжения конденсатора. Для увеличения электрической прочности бумажные ленты пропитываются воскообразными изолирующими веществами. Обкладки и бумажные ленты свертывают в рулон и заключают в корпус из картона, керамики или металла. Выводы обкладок изготовляют из тонкой медной луженой или посеребренной проволоки. Выводы   присоединяются   к  фольговым  обкладкам   путем   сварки. Пленочные конденсаторы. По конструкции и технологии изготовления эти конденсаторы аналогичны бумажным и металлобумажным. В качестве диэлектрика в них применяется органическая пленка толщиной 5—20 мкм из полистирола, фторопласта или лавсана. Для обкладок используют алюминиевую фольгу. Обкладки с диэлектриком свертываются в рулон. Расплющенные концы выводов из тонкой проволоки закладываются между диэлектриком и обкладками. Электролитические конденсаторы обладают большой удельной емкостью (десятки и сотни микрофарад) при сравнительно небольших габаритах. Однако для этого типа конденсаторов характерен ряд недостатков: нестабильность параметров; большой ток утечки, который при нагреве конденсатора может достигать значительной величины и вывести его из строя; сильная зависимость значения емкости от температуры; сравнительно небольшой срок службы. Они используются в цепях с пульсирующим током для отфильтровывания переменных напряжений. Электролитические конденсаторы имеют рулонную конструкцию. Они состоят из двух лент фольги (оксидированной и неоксидированнои), между которыми помещена бумага или ткань, пропитанная электролитом (концентрированными растворами кислот или щелочей). Эти конденсаторы имеют полярность: положительным электродом является вывод из оксидированной фольги, а отрицательным — вывод из неоксидированнои фольги. При включении их в электри-.ческую цепь положительный полюс источника питания всегда дол­жен подключаться к положительному выводу конденсатора. Выпускаются и неполярные типы электролитических конденсаторов. В БРЭА они используются  редко. 5. Высокочастотные конденсаторы постоянной емкости К высокочастотным конденсаторам постоянной емкости относятся слюдяные, керамические, стеклокерамические и стеклянные. Их применяют в генераторах, усилителях радио- и промежуточной частот. Они обладают высокой стабильностью, малыми допустимыми отклонениями номинальной емкости (±2%), достаточной температуростойкостью, малыми габаритами и массой. Номинальная емкость высокочастотных конденсаторов бывает от единиц до сотен пикофарад, а предельная емкость некоторых из них может быть до 1 мкФ. Наиболее точные и стабильные конденсаторы используют как контурные, а остальные — как разделительные, фильтровые и термокомпенсирующие. 6. Подстроечные и переменные конденсаторы   Подстроенные конденсаторы (рисунок 2) применяются для точной подстройки емкостей колебательных контуров. Обычно эти конденсаторы включаются параллельно основным контурным конденсаторам большой емкости. Конструктивно они состоят из двух кера­мических элементов: неподвижного основания (статора)  и подвижного диска (ротора). Рисунок 2. Подстроечные конденсаторы На ротор и статор методом вжигания нанесены тончайшие серебряные обкладки в виде секторов. Диэлектриком между обкладками служит керамический материал ротора. Ротор жестко закреплен на оси. При вращении ротора изменяется взаимное положение обкладок статора и ротора, что приводит к изменению емкости конденсатора. Когда сектор или капля припоя на роторе расположены против вывода на статоре, то емкость будет максимальной, а при повороте на 180° относительно указанного положения — минимальной. Конденсаторы переменной емкости (КПЕ) применяются в радиоприемных устройствах для плавной настройки колебательных контуров в диапазонах длинных, средних, коротких и ультракоротких волн. В зависимости от характера изменения емкости с поворотом оси ротора на угол 1° различают следующие виды конденсаторов: прямоемкостный — с линейной зависимостью между углом поворота и емкостью; прямоволновый — с линейной зависимостью между углом поворота и резонансной длиной волны; прямочастотный — с линейной зависимостью между углом поворота ротора и резонансной частотой; логарифмический (средневолновый) — с постоянным по всей шкале изменением емкости, приходящейся на 1° угла поворота ротора. 7. Ремонт, проверка и взамозаменяемость конденсаторов Для конденсаторов постоянной емкости характерны такие неисправности, как пробой диэлектрика, увеличение тока утечки из-за ухудшения изоляции, изменение номинального значения емкости и обрыв выводов. Определить неисправность конденсатора по внешнему виду очень трудно. Сопротивление исправных конденсаторов (за исключением электролитических) составляет десятки и сотни мегом. Измерить его у конденсаторов емкостью до 0,05 мкФ с помощью омметра практически невозможно. Для проверки на пробой диэлектрика необходимо отпаять хотя бы один из выводов проверяемого конденсатора. Если при подключении омметра к выводам неэлектролитического конденсатора емкостью менее 0,05 мкФ стрелка прибора отклонится, значит, произошел пробой диэлектрика. Если проверяемый конденсатор имеет емкость более 0,05 мкФ, то при подключении омметра стрелка прибора после небольшого толчка (зарядка конденсатора от батарей омметра) должна вновь вернуться в положение, помеченное на шкале прибора знаком «Бесконечность». В противном случае это указывает на то, что ухудшилась изоляция диэлектрика. Конденсаторы с указанным дефектом необходимо заменить исправными. Следует отметить, что проверка исправности неэлектролитических конденсаторов небольшой емкости при помощи омметра не всегда бывает достаточной, так как при внутреннем обрыве выводов стрелка прибора будет оставаться на месте. У электролитических конденсаторов, кроме вышеперечисленных дефектов,   происходит  высыхание электролита  и   вследствие  этого уменьшается емкость. Пробой или снижение сопротивления изоляции (утечка) вызывают сильный нагрев такого конденсатора. Проверку его на пробой или утечку производят омметром. При этом переключатель шкал омметра устанавливают в положение X 1000, соответствующее измерению наибольших значений сопротивлений. Прибор подключают к конденсатору параллельно с соблюдением полярности включения. Если конденсатор исправен, то стрелка прибора должна резко отклониться в сторону нулевого показания (зарядка), а затем возвратиться в положение, соответствующее большему сопротивлению. Если стрелка прибора перемещается до значения 50—100 кОм, это указывает на пониженное сопротивление изоляции. Отсутствие показаний прибора при зарядке-разрядке конденсатора свидетельствует о наличии обрыва. Проверку обрыва или уменьшения емкости можно также производить путем параллельного подключения в схему проверяемого конденсатора заведомо исправного конденсатора такой же емкости и с таким же рабочим напряжением. Если работоспособность радиоаппарата восстановится, то проверяемый конденсатор неисправен и его следует заменить. Неисправность конденсаторов переменной емкости с воздушным диэлектриком заключается в замыкании между роторными и статорными пластинами. При работе радиоприемника такой дефект выражается в виде шорохов, треска или пропадания приема радиостанций в некоторых точках шкалы. В процессе ремонта БРЭА часто приходится заменять один тип конденсатора другим. В таких случаях следует руководствоваться условиями работы и назначением заменяемого конденсатора в том или ином каскаде. Так, например, можно заменить бумажный конденсатор в УЗЧ слюдяным такого же номинала. В развязывающих фильтрах, блокирующих цепях можно производить замену другими конденсаторами емкостью в 2—3 раза большей, если позволяют габариты. При замене конденсаторов в колебательных контурах обязательно нужно учитывать не только значения номинальной емкости и допустимого отклонения, но и ТКЕ. При отсутствии конденсатора соответствующей емкости можно произвести замену двумя (или несколькими) последовательно или параллельно соединенными конденсаторами. При последовательном соединении общая емкость конденсаторов будет меньше емкости самого малого из них и может быть подсчитана по формуле: При параллельном соединении емкости конденсаторов складываются: В обоих случаях рабочие напряжения конденсаторов должны быть не ниже максимального действующего напряжения в данной цепи. Литература: С.С. Боровик, М.А. Бродский. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
