Какой предохранитель отвечает за прикуриватель?

В некоторых моделях авто присутствует проблема, когда предохранитель прикуривателя выходит из строя. Это связано с тем, что к прикуривателю подключается дополнительное электрооборудование. Речь идет о видеорегистраторах, устройствах очистки воздуха, FM-модуляторах, навигатора, зарядных устройствах и прочих приспособлениях. Автомобильный рынок полон гаджетами, которые нужно подключать к гнезду прикуривателя, а новинки продолжают пополнять автомагазины.

Некоторые из них некачественные регистраторы, часто становятся причиной поломки этого устройства. Это связано с некорректной работой гаджета и постоянными скачками напряжения в электропроводке. При этом возможна поломка не только предохранителя, но и прикуривателя.

Есть вероятность его поломки, если к прикуривателю подключается устройство с преобразователем напряжения. Это могут быть ноутбуки, медиа-проигрыватели, электрочайники. Устройство должно быть защищено предохранителем, который возьмет на себя «удар» в случае перенапряжения проводки.

В автомобилях компонент защищается предохранителем, но иногда ПП отсутствует. Это не значит, что его нет. Просто прикуриватель может иметь одну цепь с магнитолой или другим устройством, а значит, и предохранитель у них один.

Где находится?

В большинстве авто ПП находится в блоке предохранителей.

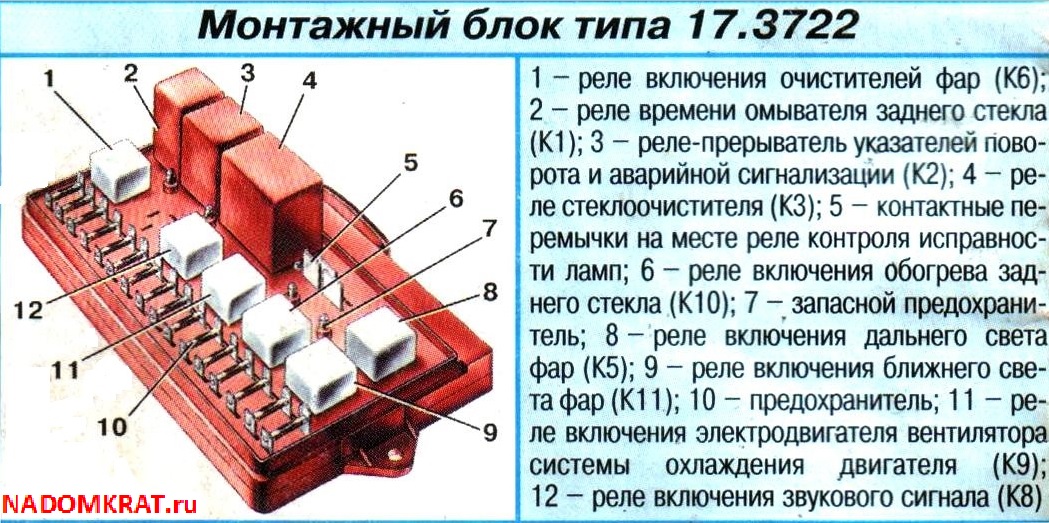

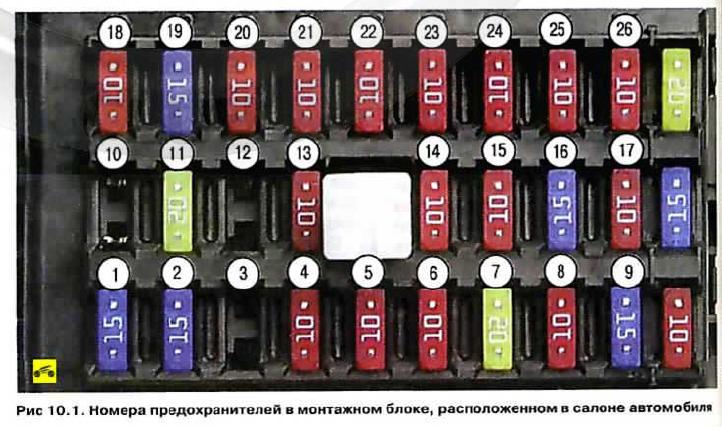

Это специальное устройство, в котором располагаются все плавкие предохранители, защищающие электрооборудование транспорта.

Если не знаете, где находится ПП, дадим несколько советов, как найти:

• Воспользуйтесь мануалом по эксплуатации автомобиля. В инструкции будет указано место расположения блока. Вероятно, ПП будет находиться в нем. Отметим, что современные транспортные средства оборудуются несколькими блоками. В одном из них предохранители, в других — реле. Зависит от производителя. Один из блоков будет находиться в салоне транспорта, а другой — в моторном отсеке. Блок в салоне находится с левой стороны торпеды, в районе рулевого колеса. Он может быть расположен за перчаточным ящиком авто. Что касается второго блока, то он может находиться в подкапотном пространстве в районе аккумуляторной батареи (АКБ).
  Устройство, отвечающее за прикуриватель, может находиться не только в блоке с предохранителями, но и в блоке с реле. Возможно, реле защищает несколько цепей проводки, так что вероятно, что за устройство прикуривания отвечает именно реле. Если возникли проблемы с поиском ПП, воспользуйтесь сервисной книжкой к авто.

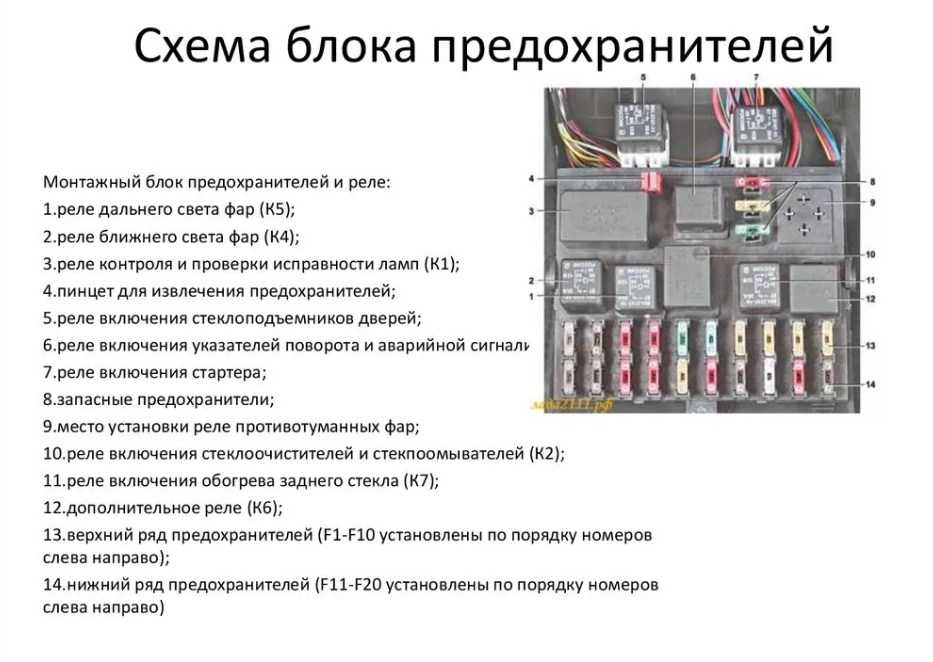

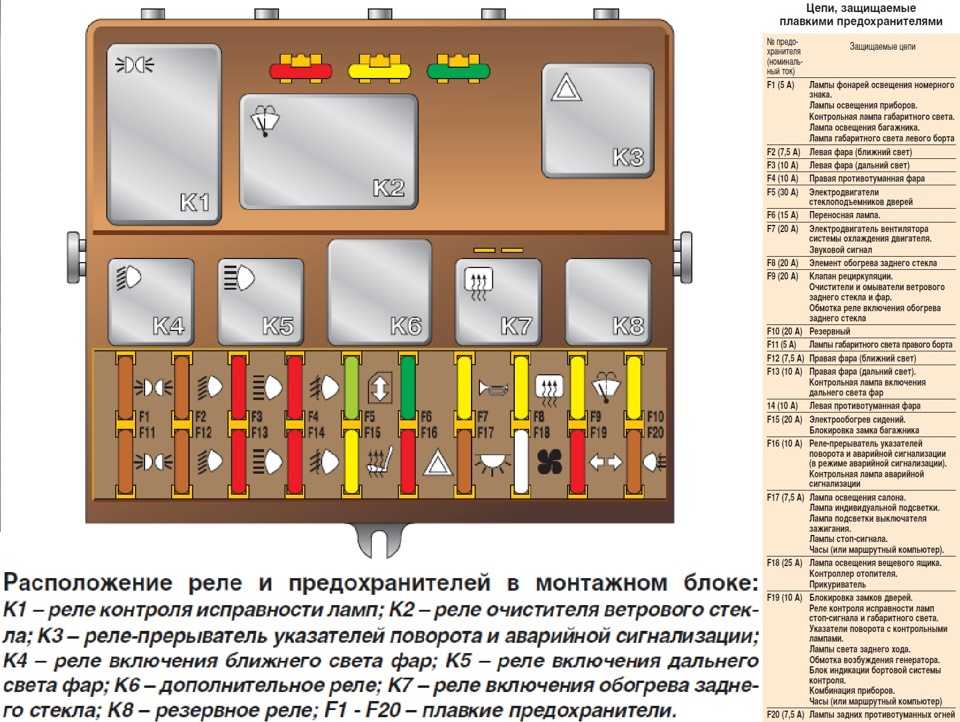

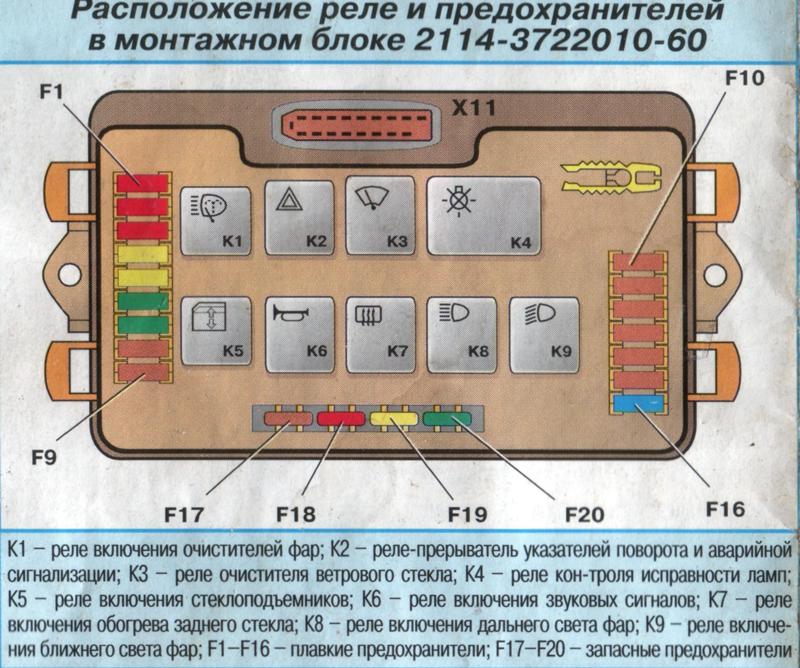

• Откройте крышку блока. На обратной стороне пластиковой крышки нанесена схема расположения плавких деталей. Каждая отвечает за работоспособность определенного устройства. Изучите схему чтобы понять, где расположен ПП. Возможно, за работу прикуривателя отвечает реле автомагнитолы или другого устройства. Поэтому схему нужно изучить подробно.
• Спросите в Интернете. На сегодня в Сети есть множество тематических автомобильных форумов. Спросите у владельцев вашей модели авто, где находится ПП и как его заменить. Возможно, есть некоторые нюансы, которые следует учесть при замене, так что ознакомиться с ними не будет лишним.

Как поменять?

Определились где находится элемент, но не знаете, как происходит замена предохранителя прикуривателя. Инструкция поможет это сделать. В процессе ничего сложного и трудоемкого, с задачей может справиться и неопытный автомобилист. Просто следуйте действиям и проблем с тем, чтобы поменять компонент, не будет.

1. Изначально необходимо выключить зажигание. Затем открыть капот и снять минусовую клемму с батареи аккумуляторной.
2. Получите доступ к блоку, определив, где он находится. Открутите или снимите крышку устройства, чтобы получить доступ к элементам, отвечающим за работоспособность электрооборудования.

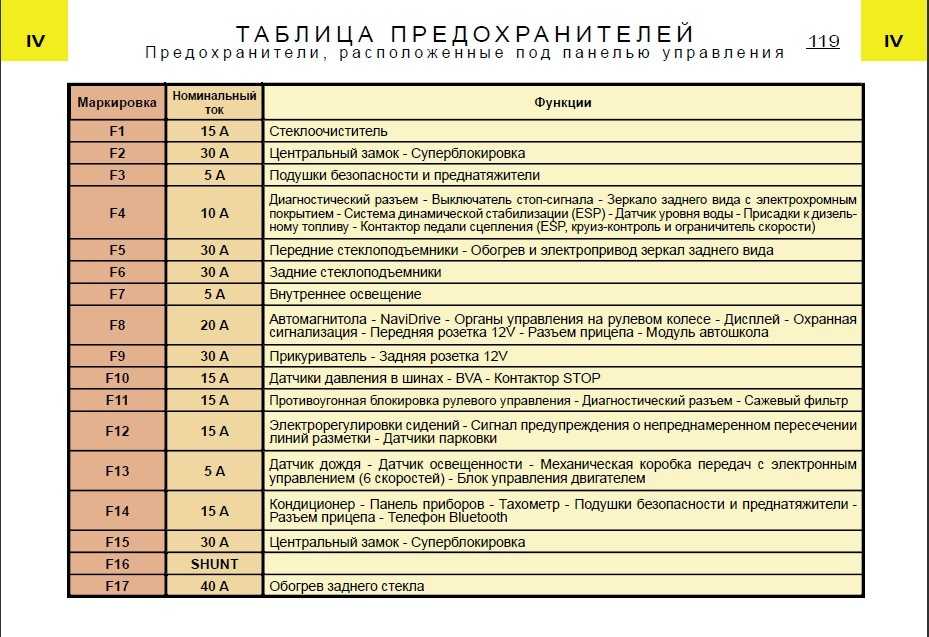

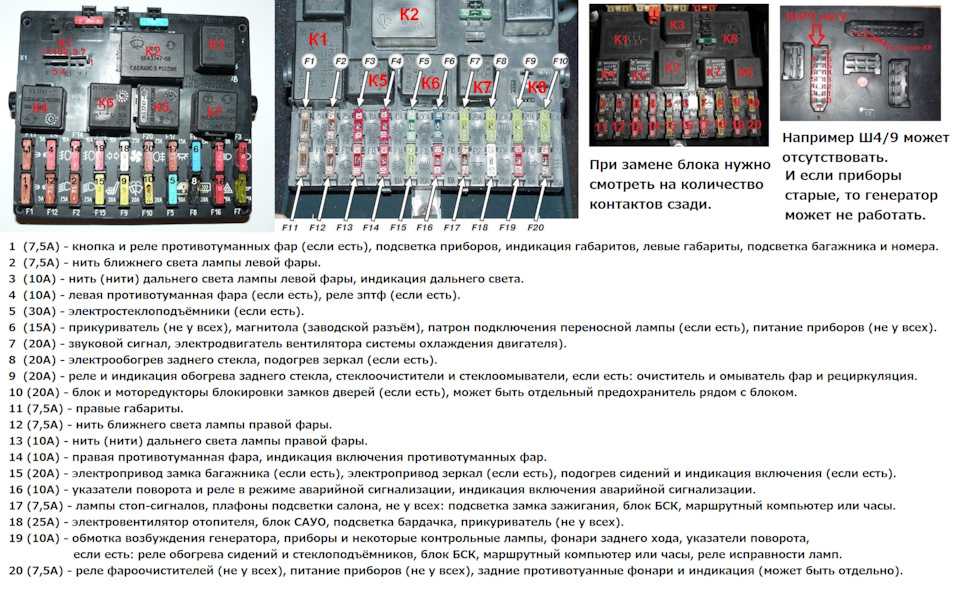

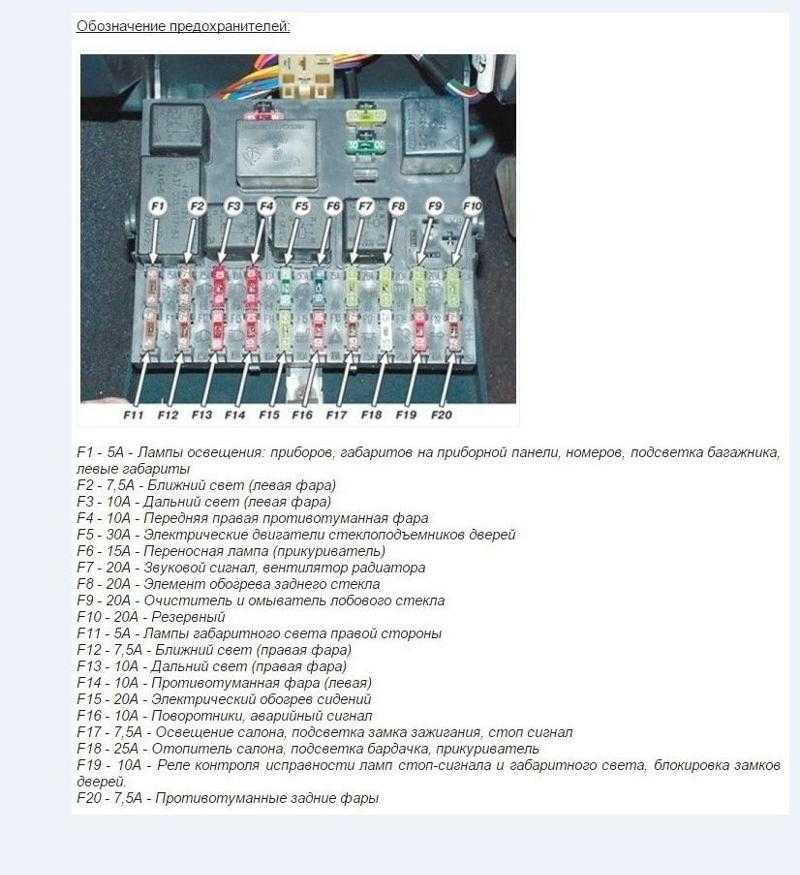

3. На обратной стороны крышки увидите схему. Чтобы поменять ПП, изучите схему и определите, какой элемент отвечает за устройство.
4. Сделав это, произведите демонтаж ПП. Руками это сделать не получится, нужно воспользоваться специальными щипчиками, которые находятся в корпусе блока. Если и их нет, возьмите пассатижи и демонтируйте ПП.

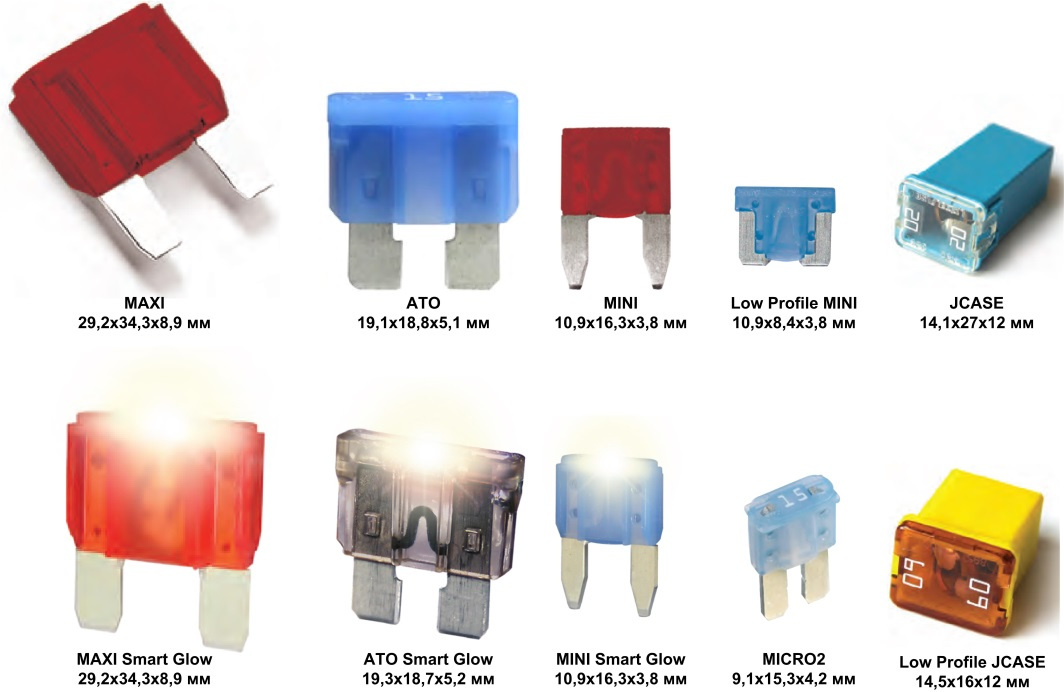

5. Если хотите поменять ПП, нужно учесть, что следует использовать детали блока только с соответствующим номиналом. То есть, если на детали нанесена цифры 20, что означает 20 ампер, то и заменяемый компонент должен быть с таким же номиналом. Как правило, это 20-амперный предохранитель, но бывают случаи, когда цифра на детали указана другая. Соблюдайте это правило, чтобы впоследствии не возникли проблемы.
6. Определите, горит предохранитель прикуривателя или нет. Если он сгорел, это будет видно. Плавкая нить будет оборванной или перегоревшей. Пластиковый корпус элемента может быть расплавленный. Если это так, то проблема выхода из строя компонента может настигнуть в ближайшем будущем. Поскольку в случае расплавления корпуса в цепи проводки, по всей видимости, происходят регулярные скачки напряжения или короткие замыкания. Прозвоните проводку авто и выявите неисправность. Зачастую она кроется в оборванном проводе.
7. Установите на место выгоревшего элемента новый ПП. Без разницы, какой стороной ставить, просто установите в то же гнездо.
8. Закройте крышку монтажного блока и подключите АКБ. Включите зажигание и проверьте работоспособность устройства. Если все сделали верно, то прикуриватель будет работать. Если же дело заключалось не в ПП, а в проводке или устройстве, то следует проверять его работоспособность.

Видео «Замена ПП в автомобиле»

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (33.33%)

Нет (66.67%)

для опытных домовладельцев

Опубликовано: Electric City 13 сентября 2021 г.

Об авторе коммерческие клиенты в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Когда вы думаете о блоке предохранителей, что приходит на ум? Знаете ли вы, где он находится в вашем доме и как он работает?

Итак, начнем с самого начала. Блок предохранителей — это электрическая панель, содержащая предохранители и автоматические выключатели для распределения электроэнергии по дому. На рынке доступно множество различных типов коробок, в зависимости от ваших потребностей. Мы обсудим, что делает каждый тип и почему они необходимы для правильной установки в вашем доме.

Блок предохранителей 101:

Автоматические выключатели предназначены для защиты отдельных ответвленных цепей путем размыкания, когда ток превышает заданный уровень. Предохранители также открываются, если через них проходит слишком много электричества, но перегорание предохранителей менее вредно, поскольку их можно быстро заменить новыми (хотя это зависит от типа предохранителя). Автоматические выключатели требуют большей мощности и обычно используются в больших зданиях, таких как офисы или коммерческие помещения.

Предохранители и автоматические выключатели предназначены для защиты электропроводки от коротких замыканий. Они оба работают одинаково, поскольку они могут чувствовать, когда через них проходит слишком много электричества, поэтому они открываются и останавливают любой ток.

Если вы живете в небольшой квартире или многоквартирном доме, где перебои в подаче электроэнергии не являются обычным явлением, для использования может быть достаточно однополюсного блока предохранителей. Однополюсные коробки имеют одну большую панель выключателя с двумя слотами: один слот используется для электронагревателя, а другой обычно предназначен для светильников общего освещения.

Однако, если у вас большой дом (более 2000 кв. футов), мы рекомендуем установить трехфазные панели, которые обычно больше по размеру и содержат больше слотов.

Одним из наиболее важных аспектов, который следует учитывать при выборе блока предохранителей, является емкость. Количество цепей, которые должны быть размещены в вашем доме, обычно определяет, какой размер панели вам нужен. Тем не менее, всегда лучше проконсультироваться с электриком по этому вопросу, поскольку он лучше, чем кто-либо, знает, сколько электроэнергии могут потреблять ваши светильники.

Есть пять основных моментов, которые следует учитывать при покупке блоков предохранителей: цена установки, срок гарантии, номинал цепи (количество цепей), требования к типу/размеру (однофазные или трехфазные) и требования к емкости. (количество энергии, необходимой для всех электрических устройств). Неправильная установка не только сделает ваш дом более уязвимым к перебоям в подаче электроэнергии, но также может привести к дорогостоящему ремонту и даже к пожару.

Кроме того, если в вашем доме уже установлена ​​панель, ее, возможно, стоит обновить независимо от того, работает ли текущая панель — это снизит риск остаться без электричества во время отключения из-за устаревшей технологии.

Размер блока предохранителей, необходимого для отдельного домохозяйства, зависит от того, сколько цепей используется в помещении. Общее эмпирическое правило: для каждой цепи требуется 20 ампер, поэтому умножьте на количество электрических розеток (однако всегда консультируйтесь с квалифицированным электриком). Как упоминалось ранее, для больших зданий, таких как офисы, обычно требуются панели разных размеров.

Предохранители и автоматические выключатели работают вместе, потому что они оба чувствуют, когда через них проходит слишком много электричества, а это означает, что один может закрыться, а другой разомкнется и полностью остановит любой ток. Разница между установкой однополюсной панели выключателя или трехфазной панели выключателя зависит от размера вашего дома. При выборе блока предохранителей важно учитывать емкость, поскольку она определяет, какой тип предохранителей или автоматических выключателей можно разместить в его конструкции.

Ниже приведены основные шаги по замене перегоревшего предохранителя в блоке предохранителей.

1. Определите, где произошел сбой. Например, если вы использовали тостер и сковороду одновременно, и ваша кухня внезапно потеряла электричество, скорее всего, это сделали эти два прибора. Поэтому вы должны отключить их сразу, прежде чем проверять блок предохранителей.
2. Найдите блок предохранителей. Каждый, кто живет в вашем доме, должен знать, где находится блок предохранителей и как им пользоваться. Старые дома (построенные до 1965) часто имеют блок предохранителей, а в новых домах есть легкодоступный автоматический выключатель. Скорее всего, в гараже, подвале или подсобном помещении.
3. Отключите основное питание блока предохранителей. Отключение основного питания помогает обеспечить безопасность, избежать поражения электрическим током или перегорания любых других предохранителей.
4. Найдите перегоревший предохранитель. Сломанный предохранитель, скорее всего, будет выглядеть так, будто стекло запотело или провод к нему расплавился. Относительно очевидно, какой из них перегорел, и если у вас есть автоматический выключатель, вы будете искать перевернутый выключатель.
5. Замените перегоревший предохранитель. Самый простой способ получить новый предохранитель — отнести сломанный предохранитель в местный хозяйственный магазин, чтобы убедиться, что вы получите тот, который соответствует размеру и напряжению, как тот, который вы заменяете. Вы также можете держать запасные предохранители под рукой, если вам нужно заменить какие-либо другие или избежать специальной поездки.
6. Включите основное питание и проверьте подачу электричества в цепь, прежде чем снова подключать свои устройства или затронутые устройства.

Как видите, блок предохранителей необходим для обеспечения безопасной и эффективной работы электричества в вашем доме. Помните об этих советах всякий раз, когда имеете дело с блоком предохранителей или автоматическим выключателем в вашем доме: они обязательно пригодятся. Тем не менее, мы всегда рекомендуем нанимать профессионала для замены или установки главного блока предохранителей. Это может быть громоздким процессом, особенно с устаревшей настройкой.

Профессионалы Electric City могут помочь с модернизацией или ремонтом любой электрической панели и блока предохранителей, которые могут вам понадобиться. И, как всегда, позвоните нам, если вы когда-нибудь почувствуете, что не уверены в замене предохранителя или любых других проблемах с электричеством дома — мы здесь, чтобы помочь!

Где находится предохранитель IOD? (Полное руководство)

ByKris Peter Джипы

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Потребление при выключенном зажигании (IOD) — это нормальное состояние, при котором аккумулятор автомобиля разряжается при выключенном зажигании. Автомобили, которые не использовались в течение 20 и более дней, будут сильно разряжаться. Перед тем, как поставить автомобиль на хранение, извлеките предохранитель IOD, чтобы уменьшить разряд. А где находится предохранитель IOD?

Плавкий предохранитель выключения зажигания (IOD) расположен в общем интегрированном силовом модуле (TIPM), который обычно находится рядом с аккумуляторной батареей в моторном отсеке. В зависимости от модели вашего автомобиля он может располагаться в другом месте, например, под рулевым колесом или приборной панелью.

В этой статье содержится полное руководство по предохранителю IOD, включая его расположение в различных типах транспортных средств. В нем также рассказывается о его функциях, о том, как его удалить и заменить, и о тестах, которые вы можете выполнить.

Что такое предохранитель IOD?

Предохранитель IOD — это устройство, используемое для предотвращения разряда аккумуляторной батареи, когда автомобиль не используется. Это выгодно при транспортировке или длительном хранении. Предохранитель IOD обеспечивает защиту от перегрузки по току электрических цепей, проходящих через него. Предохранитель заключен в защитную скобу, за которую владелец транспортного средства может потянуть, чтобы разорвать цепь. Это жертвенное устройство, поскольку оно плавится или сгорает, когда через него проходит слишком большой ток.

Предохранитель IOD может отсоединиться от TIPM для уменьшения нормального разряда аккумулятора автомобиля. Отключение чаще всего происходит при транспортировке и предпродажном хранении. Персонал дилера должен повторно подключить предохранитель IOD, как только автомобиль будет готов к доставке, чтобы полностью восстановить работу электрической системы. Важно отметить, что отключение предохранителя IOD не устранит IOD, а только уменьшит или замедлит его. Если владелец отсоединит отрицательный кабель батареи, чтобы предотвратить нормальный IOD, батарею все равно следует проверять и заряжать через регулярные промежутки времени, чтобы предотвратить ее повреждение.

Где находится предохранитель IOD?

Расположение предохранителя IOD зависит от марки и модели автомобиля. Приведенный ниже список не является исчерпывающим, но должен дать вам хорошее представление о том, где искать предохранитель IOD в зависимости от вашего автомобиля:

Автомобиль	Расположение предохранителя TIPM / IOD
0 Chevrolet Colorado ZR2	моторный отсек (со стороны водителя)
Chrysler PT Cruiser (2001-2010)	моторный отсек рядом с блоком воздухоочистителя — описание каждого предохранителя и компонента может быть выбито на внутренней стороне крышки
Dodge Grand Caravan (2005 г. ) аккумулятор
Dodge Grand Caravan (2008)	моторный отсек рядом с аккумулятором. (см. схему предохранителей для моделей с 2008 по 2010 год, нажав здесь )
Dodge Ram (2007)	панель предохранителей под приборной панелью со стороны водителя рядом с рулевой колонкой (конкретно в кабине, в позиции #17 в блоке предохранителей)
Dodge Ram (2012)	моторный отсек возле аккумулятора
Ford Bronco	моторный отсек
Ford F-150 Raptor	под правой стороной панели приборов за крышкой (салон)
Ford Ranger Raptor	со стороны водителя на приборной панели под рулем
Isuzu D-Max	в салоне справа на приборной панели (при открытии водительской двери видна крышка предохранителей с прорезью в ней )
Isuzu VehiCROSS	с левой стороны панели приборов, или в моторном отсеке с правой стороны со стороны пассажира в углу приборной панели (для ограниченной серии 2020 г. )
Jeep Grand Cherokee	под панелью приборов слева от рулевой колонки (за крышкой) или в моторном отсеке (для модели 2014 г.)
Jeep Grand Cherokee Trailhawk
Jeep Wrangler / Gladiator / Liberty	моторный отсек возле аккумуляторной батареи (большой белый держатель двойного предохранителя J13)
Land Rover Defender	один блок предохранителей расположен под правым передним сиденьем, а другой расположен под рулевым колесом
Mercedez-Benz G 550 4×4	со стороны водителя на панели приборов, за крышкой ; в черном или прозрачном держателе в блоке предохранителей в багажнике (для Е-класса 4×4)
Mitsubishi Pajero	со стороны водителя на панели приборов, за крышкой
Nissan Patrol	слева под рулем, за крышкой
Nissan Titan XD Pro-4X	перчаточный ящик
Ram 1500 Rebel	слева под рулем, за крышкой
Subaru Outback	за крышкой слева от руля
Suzuki Jimny	под панелью приборов (со стороны водителя)
Toyota 4Runner TRD Pro	под приборной панелью (с левой стороны), под крышкой

Признаки неисправности предохранителя IOD

Перегорание предохранителя IOD обычно вызывает проблемные симптомы и предупреждает водителя о потенциальной проблеме.

Системы, затронутые перегоревшим предохранителем:

• Внутренние плафоны/лампы для чтения/карты
• Электрозамки
• Модуль открывания/закрывания дверей и моторы окон
• Радио/CD/кассетный проигрыватель (устройство может по-прежнему иметь вид отделки освещение)
• Память счетчика пройденного пути (сбрасывается каждый раз, когда автомобиль выключается)
• Левый/правый козырек и лампы освещения подкапотного пространства
• Разъем DLC
• Сиденья с электроприводом или памятью
• GPS-оборудование
• Беспроводной модуль управления или WCM
• 72
• 72 Часы
• Приемник дистанционного ключа
• Модуль дистанционного запуска двигателя
• Обнаружение вентилятора отопителя при прогретом двигателе
• Пробуждение CCN при выключенном зажигании и Homelink (для моделей PT Cruiser)
• Система безопасности и предупреждение (индикатор безопасности остается на приборной панели, несмотря на то, что автомобиль не переворачивается)

Перегорел предохранитель IOD Симптомы:

• Паразитный разряд батареи
• Сообщение об ошибке отсутствия предохранителя t рукоятка
• Радио, плафоны освещения и грузовые фонари вполне работают
• Окна не опускаются
• Звуковой сигнал при запирании дверей

Эти симптомы обычно указывают на перегоревший предохранитель IOD. Но чтобы быть уверенным, сделайте следующие шаги:

1. Купите тестер/съемник предохранителей в местном магазине автозапчастей, чтобы по отдельности вытаскивать предохранители, относящиеся к функциям вашего автомобиля. Среди них те, что в блоке предохранителей у левого колена водителя внутри автомобиля, и 40-амперный предохранитель вверху в парктронике под капотом. Если со всем этим все в порядке, то это будет индикатором того, что виноват предохранитель IOD.
2. Отсоедините отрицательный кабель от аккумуляторной батареи.  Возьмите один конец мультиметра, подсоедините его к отрицательной клемме, а затем подсоедините другой конец к отрицательной клемме кабеля. Затем вытащите предохранители один за другим. Вытягивание неисправного предохранителя даст показания 0 ампер или покажет внезапное падение показаний силы тока.
3. Исключите неисправные компоненты , выполнив следующие действия:

• Проверка нагрузки и проверка диодов — чтобы убедиться, что аккумулятор и генератор в порядке.
• Очистите все основания, включая любые электрические соединения и клеммы.
• Замените положительную и отрицательную клеммы аккумуляторной батареи чем-то более тяжелым.
• Замените батарейки в брелке на качественные известные марки.

Дополнительные советы:

Обратите внимание на известные проблемные автомобили, такие как Dodge Grand Caravans и Jeep 1-го поколения со старым шипом модуля беспроводного управления. Для джипов разряд батареи происходит, когда система безопасности подвергается панической атаке или если на металлическом лезвии ключа (WCM) накапливается статическое электричество и он не может прочитать транспондер. TSB 2008 года проинструктировал владельцев Jeep отключить предохранитель IOD на 10 секунд. Если этот шаг не удался, техник должен был заменить WCM. Эти автомобили могут иметь симптомы, похожие на перегоревший предохранитель IOD, поэтому лучше исключить все другие возможные причины, прежде чем делать вывод, что причиной является IOD.

Испытания на тягу при выключенном зажигании

Для автомобилей с электронной автоматической коробкой передач, подвеской с выравниванием нагрузки или системами сигнализации или без них, проверьте более высокий ток IOD, чтобы предотвратить повреждение большинства миллиамперметров. Используйте стандартную 12-вольтовую тестовую лампу и миллиамперметр с двумя проводами, рассчитанными на ток до 2 ампер. Получив необходимое оборудование, выполните следующие действия:

1. Убедитесь, что все электрические аксессуары выключены. Дайте им истечь примерно через 30 секунд.
2. Снимите лампу освещения моторного отсека, убедившись, что она работает, открыв и закрыв капот.
3. Отсоедините отрицательный кабель аккумулятора и подключите 12-вольтовую контрольную лампу между зажимом отрицательного кабеля и отрицательным полюсом аккумулятора.
4. Для автомобилей с системами охранной сигнализации поверните замок с ключом на двери водителя, чтобы отключить сигнализацию. Это предотвратит мигание парковочных огней.
5. Ожидайте, что контрольная лампа будет ярко гореть до трех минут или не гореть вообще, в зависимости от модели вашего автомобиля и электронных компонентов.
6. Если контрольная лампа продолжает ярко гореть через три минуты, не отключайте ее. Вместо этого отключайте каждый предохранитель или автоматический выключатель до тех пор, пока тестовая лампочка не загорится тускло или не погаснет, чтобы исключить IOD с более высокой силой тока. После этого будет безопасно установить миллиамперметр для проверки IOD низкой силы тока.
7. Отсоедините жгут проводов генератора, если контрольная лампа все еще ярко горит после отключения каждого предохранителя и автоматического выключателя. Не забудьте не отключать контрольную лампу.
8. Проверьте низкий ток IOD, подключив миллиамперметр между отрицательным полюсом аккумулятора и отрицательным кабелем аккумулятора. Во время этого не открывайте двери и не включайте какие-либо электрические аксессуары, так как это может привести к повреждению вашего миллиамперметра.
9. Отсоедините контрольную лампу и проверьте, не меньше ли показания миллиамперметра 30 миллиампер. Если не соответствует спецификациям, отсоедините 60-контактный разъем, 25-контактный разъем, цепи часов и радио, а также жгут проводов генератора.
10. Проверяйте каждый компонент до тех пор, пока не будет превышено значение IOD. Обратите внимание, что тестовая лампа или измерительный прибор должны оставаться подключенными для всех тестов.

Независимо от результатов испытаний IOD при высокой и низкой силе тока обратите внимание на следующее:

• Найдите центр распределения питания и извлеките 50-амперный предохранитель.
• Дайте вашему автомобилю дополнительно минимум 25 минут для электронного отключения, если он оснащен электронной автоматической коробкой передач и если вы подозреваете высокий или низкий уровень IOD.
• Если в вашем автомобиле установлена ​​автоматическая система выравнивания нагрузки и вы подозреваете высокий или низкий уровень IOD, подождите не менее 65 минут дополнительного времени электронного отключения.

Как снять предохранитель IOD

Извлечь предохранитель IOD из зажима может быть непросто. Начните с снятия верхней части корпуса воздушного фильтра. Для этого расцепите защелки на левой и правой лицевых сторонах и винт, крепящий стопорное кольцо. С помощью крошечной тонкой отвертки или отвертки с изогнутым наконечником подденьте выступы с левой стороны отверстия (пластиковые петли справа), чтобы открыть доступ к предохранителю.

Вытащите предохранитель маленькими плоскогубцами и следите за тем, чтобы предохранители не достались низкопрофильным. Вставьте новый предохранитель IOD в корпус, установите на место небольшой пластиковый держатель и закройте верхнюю часть зажима. Снова вставьте IOD в блок предохранителей, симметрично задвинув большую пластиковую оболочку в исходное положение (если не сделать это правильно, вы почувствуете два фиксатора, когда каждая сторона держателя предохранителя защелкнется после положения предварительного удержания). Затем убедитесь, что все аксессуары и функции снова в рабочем состоянии.
