Как расшифровать цветовую маркировку диодов. Что означают цветные полосы и точки на корпусе диода. Как определить полярность диода по цветовой маркировке. Таблица маркировки отечественных диодов.
Принципы цветовой маркировки диодов
Цветовая маркировка диодов — это система обозначения типа и характеристик диода с помощью цветных полос, точек или колец на его корпусе. Она позволяет быстро определить основные параметры диода, не прибегая к справочникам.
Основные принципы цветовой маркировки диодов:
- Цветные метки наносятся со стороны анода или катода
- Используются различные комбинации цветов — от одной до нескольких меток
- Цвет корпуса диода также может нести информацию
- Ширина цветных полос может быть разной
- Положение меток относительно выводов диода имеет значение
Виды цветовой маркировки диодов
Существует несколько основных видов цветовой маркировки диодов:
- Одна цветная полоса или точка
- Две цветные полосы или точки
- Цветное кольцо
- Несколько цветных колец
- Комбинация точек и колец
Выбор конкретного способа маркировки зависит от производителя и типа диода. Для расшифровки необходимо пользоваться соответствующими таблицами.
Определение полярности диода по цветовой маркировке
Одна из важнейших задач цветовой маркировки — обозначение полярности диода. Как правило, цветная метка наносится со стороны катода (отрицательного вывода). Но есть и исключения.
Основные способы определения полярности:
- Широкая полоса или кольцо обозначает катод
- Метка ближе к одному из выводов указывает на катод
- Точка рядом с выводом обозначает анод
- Несколько полос — первая от края обозначает катод
Важно сверяться с документацией на конкретный тип диода, так как встречаются нестандартные варианты маркировки.
Расшифровка цветового кода отечественных диодов
Для диодов советского и российского производства используется стандартизированная система цветовой маркировки. Основные принципы:
- Цвет точки или кольца у анода обозначает тип диода
- Дополнительные метки указывают на модификацию
- Цвет корпуса может нести дополнительную информацию
- Количество и расположение меток строго регламентировано
Для расшифровки необходимо пользоваться специальными таблицами маркировки отечественных диодов.
Маркировка наиболее распространенных серий диодов
Рассмотрим цветовую маркировку самых популярных серий отечественных диодов:
Серия Д9
- Д9Б — одно красное кольцо у анода
- Д9В — оранжевое или красное + оранжевое кольцо
- Д9Г — желтое или красное + желтое кольцо
- Д9Д — белое или красное + белое кольцо
- Д9Е — голубое или красное + голубое кольцо
Серия КД102
- КД102А — зеленая точка у анода
- КД102Б — синяя точка у анода
- 2Д102А — желтая точка у анода
- 2Д102Б — оранжевая точка у анода
Серия КД226
- КД226А — оранжевое кольцо у катода
- КД226Б — красное кольцо у катода
- КД226В — зеленое кольцо у катода
- КД226Г — желтое кольцо у катода
- КД226Д — белое кольцо у катода
Зная эти базовые принципы, можно быстро определить тип большинства распространенных диодов.
Особенности маркировки импортных диодов

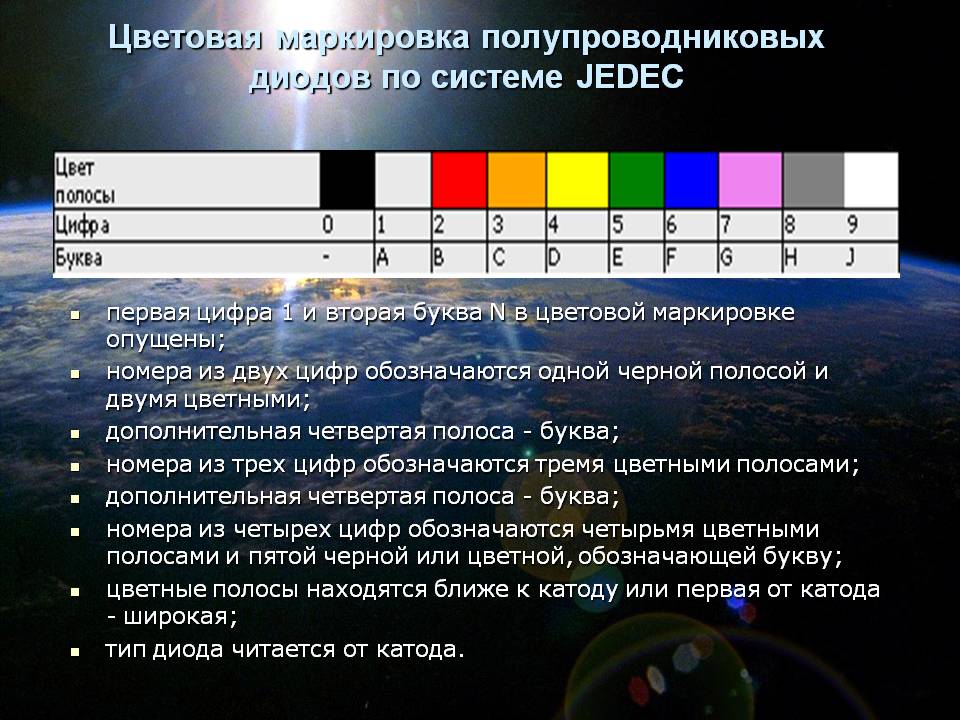

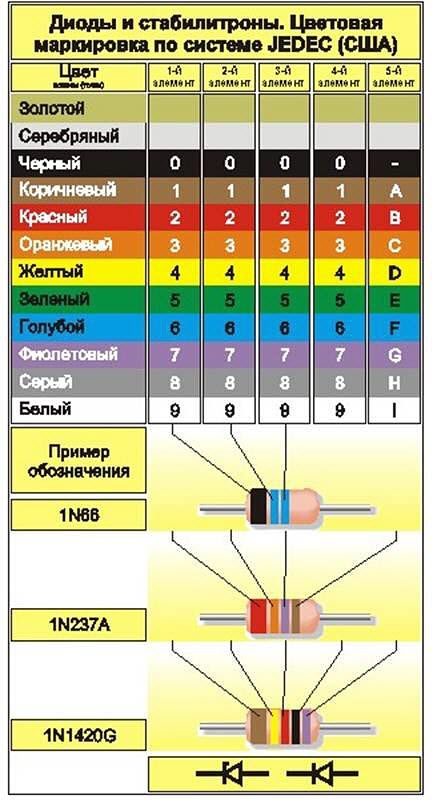

Зарубежные производители используют свои системы цветовой маркировки диодов, которые могут отличаться от отечественных стандартов. Основные особенности:
- Часто используется буквенно-цифровая маркировка
- Цветовой код может обозначать не тип, а характеристики
- Встречается маркировка ультрафиолетовой краской
- На миниатюрных SMD-диодах маркировка может отсутствовать
- Используются международные стандарты JEDEC и PRO ELECTRON
При работе с импортными диодами рекомендуется сверяться с документацией производителя для правильной расшифровки маркировки.
Проверка диода с помощью мультиметра
Если возникают сомнения в правильности определения типа или полярности диода по цветовой маркировке, можно провести проверку с помощью мультиметра:
- Переведите мультиметр в режим «прозвонка диодов»
- Подключите красный щуп к аноду, черный — к катоду
- Исправный диод покажет напряжение 0.5-0.7 В
- При обратном подключении показания будут «OL» (обрыв цепи)
- Если оба показания «OL» — диод неисправен
Такая проверка позволит убедиться в работоспособности диода и правильности определения его полярности по цветовой маркировке.
Рекомендации по использованию цветовой маркировки диодов
Чтобы эффективно использовать цветовую маркировку при работе с диодами, следуйте этим рекомендациям:
- Всегда имейте под рукой актуальные таблицы маркировки
- Обращайте внимание на все элементы маркировки — точки, кольца, цвет корпуса
- При сомнениях проверяйте диод мультиметром
- Учитывайте возможные отклонения от стандартов у разных производителей
- Для точной идентификации сверяйтесь с документацией на конкретный диод
Соблюдение этих простых правил поможет избежать ошибок при определении типов и характеристик диодов по цветовой маркировке.
Маркировка диодов: таблица обозначений
Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.
Характеристики и параметры диодов
В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.
В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.
Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.
Цветная маркировка отечественных диодов
В таблице приведена отечественная маркировка диодов. Отечественные диоды маркируются с помощью цветовых полос или точек. В некоторых случаях имеет значение цвет корпуса.
| Наименование | Цвет корпуса или метка | Метка у вывода | ||
| Анод (+) | Катод (-) | |||
| Д9Б | — | Красное кольцо | — | |
| Д9В | — | Оранжевое или красное + оранжевое кольцо | — | |
| Д9Г | — | Желтое или красное + желтое кольцо | — | |
| Д9Д | — | Белое или красное + белое кольцо | — | |
| Д9Е | — | Голубое или красное + голубое кольцо | — | |
| Д9Ж | — | Зеленое или красное + зеленое кольцо | — | |
| Д9И | — | Два желтых кольца | — | |
| Д9К | — | Два белых кольца | — | |
| Д9Л | — | Два зеленых кольца | — | |
| Д9М | — | Два голубых кольца | — | |
| КД102А | — | Зеленая точка | — | |
| КД102Б | — | Синяя точка | — | |
| 2Д102А | — | Желтая точка | — | |
| 2Д102Б | — | Оранжевая точка | — | |
| КД103А | Черный | Синяя точка | — | |
| КД103Б | Зеленый | Желтая точка | — | |
| 2Д103А | — | Белая точка | — | |
| КД104А | — | Красная точка | — | |
| 2Д104А | — | Белая точка | — | |
| КД105Б | Желтая точка | Желтая или белая полоса | — | |
| КД105В | Зеленая точка | Желтая или белая полоса | — | |
| КД105Г | Красная точка | Желтая или белая полоса | — | |
| КД105Д | Белая точка | Желтая или белая полоса | — | |
| ГД107А | — | Черная точка | — | — |
| ГД107Б | — | Серая точка | — | — |
| КД106А | Белая точка | — | — | — |
| КД109А | Белая точка | — | — | — |
| КД109Б | Желтая точка | — | — | — |
| КД109В | Зеленая точка | — | — | — |
| КДС111А | Красная точка у первого вывода | — | — | — |
| КДС111Б | Зеленая точка у первого вывода | — | — | — |
| КДС111В | Желтая точка у первого вывода | — | — | — |
| КД116Б1 | — | Красная точка | — | — |
| 2Д118А1 | — | Цветная точка | — | — |
| КД208А | — | Зеленая полоса | — | |
| КД209А | — | Красная полоса на торце | — | |
| КД209Б | Зеленая точка | Красная полоса на торце | — | |
| КД209В | Красная точка | Красная полоса на торце | — | |
| КД209Г | Белая точка | Красная полоса на торце | — | |
| 2Д215А | — | Красная точка | — | — |
| 2Д216А | — | Красная точка | — | — |
| 2Д216Б | — | Зеленая точка | — | — |
| 2Д217А | — | Белая точка | — | — |
| 2Д217Б | — | Красная точка | — | — |
| 2Д218А | — | Цветная точка | — | — |
| КД221А | — | Голубая точка | — | |
| КД221Б | Белая точка | Голубая точка | — | |
| КД221В | Черная точка | Голубая точка | — | |
| КД221Г | Зеленая точка | Голубая точка | — | |
| КД226А | — | — | Оранжевое кольцо | |
| КД226Б | — | — | Красное кольцо | |
| КД226В | — | — | Зеленое кольцо | |
| КД226Г | — | — | Желтое кольцо | |
| КД226Д | — | — | Белое кольцо | |
| КД226Е | — | — | Голубое кольцо | |
| 2Д228А | — | Цветная точка | — | — |
| 2Д235А | — | Белая полоса | — | — |
| 2Д235Б | — | Красная полоса | — | — |
| 2Д236А | — | Цветная точка | — | — |
| 2Д236Б | — | Две цветных точки | — | — |
| КД243А | — | — | Фиолетовое кольцо | |
| КД243Б | — | — | Оранжевое кольцо | |
| КД243В | — | — | Красное кольцо | |
| КД243Г | — | — | Зеленое кольцо | |
| КД243Д | — | — | Желтое кольцо | |
| КД243Е | — | — | Белое кольцо | |
| КД243Ж | — | — | Голубое кольцо | |
| КД247А | — | — | Два фиолетовых кольца | |
| КД247Б | — | — | Два оранжевых кольца | |
| КД247В | — | — | Два красных кольца | |
| КД247Г | — | — | Два зеленых кольца | |
| КД247Д | — | — | Два желтых кольца | |
| КД247Е | — | — | Два белых кольца | |
| КД247Ж | — | — | Два голубых кольца | |
| КД409А | Желтая точка | — | — | — |
| КД410А | — | Красная точка | — | |
| КД410Б | — | Синяя точка | — | |
| 2Д413А | — | Зеленая точка | — | — |
| 2Д413Б | — | Зеленая и красная точка | — | — |
| КД413А | — | Белая точка | — | — |
| КД413Б | — | Белая и красная точка | — | — |
| КД417А | — | Белая точка | — | — |
| 2Д422А | Продольная красная черта | Красная полоса | — | — |
| КД424А | — | — | Два голубых кольца | — |
| КД424В | — | — | Два зеленых кольца | — |
| КД424Г | — | — | Два красных кольца | — |
| КД427А | — | Красная точка | — | — |
| КД427Б | — | Оранжевая точка | — | — |
| КД427В | — | Зеленая точка | — | — |
| КД427Г | — | Желтая точка | — | — |
| КД427Д | — | Белая точка | — | — |
| КД509А | — | Синее узкое кольцо | Синее широкое кольцо | |
| 2Д509А | — | Синяя точка и узкое кольцо | Синее широкое кольцо | |
| КД510А | — | Два узких зеленых кольца | Зеленое широкое кольцо | |
| 2Д510А | — | Зеленая точка и узкое кольцо | Зеленое широкое кольцо | |
| ГД511А | — | Две голубые точки | — | — |
| ГД511Б | — | Голубая и желтая точка | — | — |
| ГД511В | — | Голубая и оранжевая точка | — | — |
| КД512А | — | Красная точка | — | — |
| КД514А | — | Желтая точка | — | — |
| КД519А | — | Белая точка | — | — |
| КД519Б | — | Красная точка | — | |
| КД520А | — | Желтая точка | — | — |
| КД521А | — | Два синих узких кольца | Синне широкое кольцо | |
| КД521Б | — | Два серых узких кольца | Серое широкое кольцо | |
| КД521В | — | Два желтых узких кольца | Желтое широкое кольцо | |
| КД521Г | — | Два белых узких кольца | Белое широкое кольцо | |
| КД521Д | — | Два узких зеленых кольца | Широкое зеленое кольцо | |
| КД522А | — | Черное широкое кольцо | Черное узкое кольцо | |
| КД522Б | — | Черное широкое кольцо | Два черных узких кольца | |
| 2Д522А | — | Черное широкое кольцо | Черная точка | |
| 1N4148 | — | — | Черное кольцо | |
| 2Д706АС9 | Буквы ЛС | — | — | — |
| 2Д707АС9 | Буквы МС | — | — | — |
| 2Д708А | — | — | Белое кольцо | — |
| 2Д708Б | — | — | Синее кольцо | — |
| 2Д803АС9 | Буквы НС | — | — | — |
| 2Д806А | Две красные точки | — | — | — |
| 2Д806Б | Красная и белая точки | — | — | — |
| КД808А | — | — | Белое кольцо | — |
| 2Д809А | Голубое кольцо | — | — | — |
| 2Д809Б | Красное кольцо | — | — | — |
| 2Д906А | Белая точка и знак у 4-го вывода | — | — | — |
| 2Д906Б | Красная точка и знак у 4-го вывода | — | — | — |
| 2Д906В | Две красных точки и знак у 4-го вывода | — | — | — |
| 2Д921А | Белая точка | — | — | — |
| 2Д921Б | Зеленая точка | — | — | — |
| 2Д922А | — | Белая точка | — | — |
| 2Д922Б | — | Зеленая точка | — | — |
| 2Д922В | — | Желтая точка | — | — |
| КД922А | — | Красная точка | — | — |
| КД922Б | — | Синяя точка | — | — |
| КД922В | — | Оранжевая точка | — | — |
| КД923А | — | Зеленое кольцо | — | — |
| 2Д924А | Две белые точки | — | — | — |
| 2Д925А | Две черные точки | — | — | — |
| 2Д925Б | Черная и белая точки | — | — | — |
| 2Д926А | — | — | Красная полоса | — |
| 2Д927А | — | — | Синее кольцо | — |
Комментарии ()
Написать комментарий
Маркировка импортных диодов
В настоящее время широко используются SMD-диоды зарубежного производства.
Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.
В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.
Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода.
Единственная надпись соответствует обозначению корпуса.
Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.
МАРКИРОВКА ДИОДОВ
Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь. Односторонняя проводимость диода является его основным свойством. Диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДИОДА (НОВАЯ СИСТЕМА)
ПЕРВЫЙ элемент (цифра или буква) обозначает исходный полупроводниковый материал:
- Г или 1 — германий или его соединения;
- К или 2 — кремний или его соединения;
- А или 3 — арсенид галлия;
- И или 4 — соединения индия.
ВТОРОЙ элемент (буква) обозначает подкласс диодов:
- Д — диоды выпрямительные и импульсные;
- Ц — выпрямительные столбы и блоки;
- В — варикапы;
- Б — диоды Ганна;
- И — туннельные диоды;
- А — сверхвысокочастотные диоды;
- С — стабилитроны;
- Г — генераторы шума;
- Л — излучающие оптоэлектронные приборы;
- О — оптопары.
ТРЕТИЙ элемент (цифра) обозначает основные функциональные возможности прибора. Для подкласса Д (диоды):
- 1 — выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А;
- 2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
- 4 — импульсные диоды c временем восстановления обратного сопротивления более 500 нс;
- 5 — импульсные диоды c временем восстановления более 150 нс, но не свыше 500 нс;
- 6 — импульсные диоды c временем восстановления 30…150 нс;
- 7 — импульсные диоды c временем восстановления 5…30 нс;
- 8 — импульсные диоды c временем восстановления 1…5 нс;
- 9 — импульсные диоды c эффективным временем жизни неосновных носителей заряда менее 1 нс.
ЧЕТВЕРТЫЙ элемент (число) обозначает порядковый номер разработки. ПЯТЫЙ элемент (буква) условно определяет классификацию приборов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДИОДА (СТАРАЯ СИСТЕМА)
ПЕРВЫЙ элемент (буква) — название, Д — диод. ВТОРОЙ элемент (номер) обозначает тип диода:
- 1…100 — точечные германиевые;
- 101…200 — точечные кремниевые;
- 201…300 — плоскостные кремниевые;
- 801…900 — стабилитроны;
- 901…950 — варикапы;
- 1001…1100 — выпрямительные столбы.
ТРЕТИЙ элемент (буква) обозначает разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.
Например, диод КД202А расшифровывается так: К — кремниевый диод, Д — выпрямительный диод, 202 — назначение и номер разработки, А — разновидность.
ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВ
Для некоторых типов диодов используется цветная маркировка в виде точек и полосок. Маркировочные полосы (кольца, метки) могут располагаться как со стороны анода, так и со стороны катода.
Если маркировочных полос несколько, то следует обратить внимание на их толщину и на метки, определяющие полярность выводов. При совпадении цвета и типа маркировочных меток у различных типономиналов следует обратить внимание на цвет корпуса.
Отличают такие типы диодов:
- Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
- Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
- КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
- Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
- Семейство КД247 — два цветных кольца в районе катода.
- Диоды КД410 обозначаются точкой в районе анода.
Таблица для определения типономинала отечественных диодов по нанесенной цветовой маркировке:
У импортных диодов система обозначений отличается, при выборе аналога, используйте специальные таблицы соответствия. Маркировка проводится согласно стандартам JEDEC (США) и PRO ELECTRON (Европа).
ОБОЗНАЧЕНИЕ ДИОДОВ НА СХЕМЕ
Условное обозначение диода — треугольник (символ анода) вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод.
Буквенный код диодов — VD. Этим кодом обозначают не только отдельные диоды, но и целые группы, например, выпрямительные столбы. На основе базового символа построены и условные графические обозначения полупроводниковых диодов с особыми свойствами.
Радиосхемы. — Цветовая маркировка отечественных диодов
Реклама на сайте
категория
Справочники радиолюбителя
материалы в категории
На полупроводниковых диодах из-за их малого размера было принято наносить маркировку в виде разноцветных колец или точек.
Здесь Вы сможете ознакомиться с цветовой маркировкой диодов советского производства
|
Тип |
Цвет корпуса |
Метка у |
Метка у |
Внешний вид |
|
Д9Б |
— |
Красное кольцо |
— |
|
|
Д9В |
— |
Оранжевое или красное + |
— |
|
|
Д9Г |
— |
желтое или красное + |
— |
|
|
Д9Д |
— |
Белое или красное + |
— |
|
|
Д9Е |
— |
Голубое или красное + |
— |
|
|
Д9Ж |
— |
Зеленое или красное + |
— |
|
|
Д9И |
— |
Два желтых кольца |
— |
|
|
Д9К |
— |
Два белых кольца |
— |
|
|
Д9Л |
— |
Два зеленых кольца |
— |
|
|
|
— |
Два голубых кольца |
— |
|
|
КД102А |
— |
Зеленая точка |
— |
|
|
КД102Б |
— |
Синяя точка |
— |
|
|
2Д102А |
— |
Желтая точка |
— |
|
|
2Д102Б |
— |
Оранжевая точка |
— |
|
|
КД103А |
Черный |
Синяя точка |
— |
|
|
КД103Б |
Зеленый |
Желтая точка |
— |
|
|
2Д103А |
— |
Белая точка |
— |
|
|
КД105Б |
Точка остутствует |
Белая или желтая |
— |
|
|
КД105В |
Зеленая точка |
Белая или желтая |
— |
|
|
КД105Г |
Красная точка |
Белая или желтая |
— |
|
|
КД105Д |
Белая или желтая |
Белая или желтая |
— |
|
|
КД208А |
Желтая точка |
Черная, Зеленая или |
— |
|
|
КД209А |
— |
Черная, Зеленая или |
— |
|
|
КД209Б |
Белая точка |
Черная, Зеленая или |
— |
|
|
КД209В |
Черная точка |
Черная, Зеленая или |
— |
|
|
КД209Г |
Зеленая точка |
Черная, Зеленая или |
— |
|
|
КД221А |
— |
Голубая точка |
— |
|
|
КД221Б |
Белая точка |
Голубая точка |
— |
|
|
КД221В |
Черная точка |
Голубая точка |
— |
|
|
КД221Г |
Зеленая точка |
Голубая точка |
— |
|
|
КД221Д |
Бежевая точка |
Голубая точка |
— |
|
|
КД221Е |
Желтая точка |
Голубая точка |
— |
|
|
КД226А |
— |
— |
Оранжевое кольцо |
|
|
КД226Б |
— |
— |
Красное кольцо |
|
|
КД226В |
— |
— |
Зеленое кольцо |
|
|
КД226Г |
— |
— |
Желтое кольцо |
|
|
КД226Д |
— |
— |
Белое кольцо |
|
|
КД226Е |
— |
— |
Голубое кольцо |
|
|
КД243А |
— |
— |
Фиолетовое кольцо |
|
|
КД243Б |
— |
— |
Оранжевое кольцо |
|
|
КД243В |
— |
— |
Красное кольцо |
|
|
КД243Г |
— |
— |
Зеленое кольцо |
|
|
КД243Д |
— |
— |
Желтое кольцо |
|
|
КД243Е |
— |
— |
Белое кольцо |
|
|
КД243Ж |
— |
— |
Голубое кольцо |
|
|
КД247А |
— |
— |
Два фиолетовых |
|
|
КД247Б |
— |
— |
Два оранжевых |
|
|
КД247В |
— |
— |
Два красных |
|
|
КД247Г |
— |
— |
Два зеленых |
|
|
КД247Д |
— |
— |
Два желтых |
|
|
КД247Е |
— |
— |
Два белых |
|
|
КД247Ж |
— |
— |
Два голубых |
|
|
КД410А |
— |
Красная точка |
— |
|
|
КД410Б |
— |
Синяя точка |
— |
|
|
КД509А |
— |
Синее узкое кольцо |
Синее широкое |
|
|
2Д509А |
— |
Синяя точка и узкое |
Синее широкое |
|
|
КД510А |
— |
Два зеленых узких |
Зеленое широкое |
|
|
2Д510А |
— |
Зеленая точка и узкое |
Зеленое широкое |
|
|
КД521А |
— |
Два синих узких |
Синее широкое |
|
|
КД521Б |
— |
Два серых узких |
Серое широкое |
|
|
КД521В |
— |
Два желтых узких |
Желтое широкое |
|
|
КД521Г |
— |
Два белых узких |
Белое широкое |
|
|
КД522А |
— |
Черное широкое кольцо |
Черное узкое |
|
|
КД522Б |
— |
Черное широкое кольцо |
Два черных узких |
|
|
2Д522Б |
— |
Черное широкое кольцо |
Черная точка |
|
|
КДС111А |
Красная точка |
— |
— |
|
|
КДС111Б |
Зеленая точка |
— |
— |
|
|
КДС111В |
Желтая точка |
— |
— |
|
|
КЦ422А |
— |
— |
Черная точка |
|
|
КЦ422Б |
Белая точка |
— |
Черная точка |
|
|
КЦ422В |
Черная точка |
— |
Черная точка |
|
|
КЦ422Г |
Зеленая точка |
— |
Черная точка |
Как читать резистор по цветовому коду — производство печатных плат и сборка печатных плат
Резистор — это электрический компонент с двумя пассивными клеммами.
Резисторы применяются в электронных схемах и обеспечивают уменьшение протекающего тока, регулировку уровня сигнала, деление напряжений, смещение активных элементов, заделку линий передачи. Резистор определяется его значением сопротивления, обычно коммерческие резисторы производятся в диапазоне. Постоянные резисторы имеют сопротивления, которые лишь незначительно изменяются в зависимости от температуры, времени или рабочего напряжения.
Цветовые коды используются для обозначения номиналов или номиналов электронных устройств, например (в основном) для резисторов. Его также можно использовать для конденсаторов, катушек индуктивности, диодов и других. Резисторы обычно имеют меньшую площадь поверхности, поэтому трудно указать эти кодовые числа или любой другой буквенно-цифровой код.
Таким образом, резистор может скорее кодироваться цветами. Поэтому резистор указан как 3-полосный, 4-полосный, 5-полосный, 6-полосный. Этот код не следует путать с 25-парным цветовым кодом, который используется для идентификации проводов в определенных устройствах. Цветные скрепления обычно используются, потому что их легко печатать на небольшой доступной площади поверхности. Цветная полоса указывает на допуск, температурный коэффициент и сопротивление. Каждый цвет имеет свое представление для разных параметров. В таблице ниже представлены различные параметры, относящиеся к цветовым кодам.
Обычный способ запомнить эти коды можно сделать с помощью этого предложения, в котором все заглавные буквы обозначают один цвет. «У B B ROY из Великобритании очень хорошая жена с золотым серебряным ожерельем».
Чтобы получить значение сопротивления, мы не должны начинать расчет по соответствующему цветовому коду. Некоторые визуальные подсказки есть с цветовой маркировкой резистора. Но порядок будет соответствовать указанному в таблице выше.
Вот несколько пунктов, перечисленных ниже для идентификации
1. Перед полем допуска появляется увеличенное пространство. Расстояние между полосами не является постоянным. Поэтому нам нужно поместить большую группу слева и начать читать слева направо.
2. В большинстве случаев полоса 1 st находится ближе всего к концу (не всегда).
3. Если на резисторе есть золотая или серебряная полоса, это зона допуска.
Один из способов, которым мы всегда можем воспользоваться для измерения сопротивления, — это использование миллиметра. Потому что иногда каталог производителей связан с цветовым кодом резистора. Вот несколько примеров, которые объясняют, как мы можем рассчитать значение сопротивления.
Предположим, что имеется трехполосный резистор с цветовой кодировкой, первые две полосы обозначают первые две цифры, а третья представляет множитель. Итак, если цвет первой полосы коричневый, второй черный, а третий коричневый.
Теперь это будет рассчитано из приведенной выше таблицы
, поскольку у коричневого цвета 1, а у черного — 0. И множитель будет 10 1 для полосы 3 rd коричневого цвета, а поскольку четвертой полосы нет, стандарт значение допуска составит 20%. Следовательно, для этого условия значение сопротивления будет равно
10 x 10 1 Ом ± 20%
Рассмотрим еще один пример резистора из 4-х полос коричневого, красного, зеленого и желтого цветов соответственно. В соответствии с приведенной выше таблицей,
12 x 10 5 Ом ± 5%
Иногда для 4-полосного резистора также отсутствует значение допуска, аналогичное 3-полосному резистору. Поэтому можно взять значение по умолчанию 20%. Аналогичным образом могут быть закодированы 5 и 6 диапазоны, и все шесть столбцов приведенной выше таблицы могут быть использованы для обеспечения соответствующего цветового кода.
Предположим, что 5-полосный резистор имеет желтый, фиолетовый, синий, черный и коричневый цвета соответственно, и будет использоваться серия, указанная в таблице.
Поэтому, когда мы включим этот столбец 6, это даст нам значение температурного коэффициента. Следовательно, для значения коэффициента
475 x 10 0 Ом ± 1%
Существует также другой класс резисторов, известный как резистор с нулевым сопротивлением. Этот тип резистора обычно имеет одну черную полосу. Он в основном используется с печатной платой вместо простой перемычки.
Есть и определенные недостатки этой системы, люди с цветовой слепотой не могут определить тип резистора. Когда такие резисторы с цветовой маркировкой помещаются в рабочую зону перегрева компонента, скопление пыли и грязи делает невозможным различение нескольких цветов, используемых в резисторе, например. Желтый и коричневый. С течением времени развитие технологий позволяет печатать числа на небольших компонентах. Поэтому в настоящее время эти буквенно-цифровые коды печатаются вместо цветовых кодов.
Резисторы, Цветовые коды резисторов, Калькулятор цветового кода резистора
Резисторы, такие как диоды и
реле, являются еще одним из электронных
детали, которые должны иметь раздел в корзине деталей установщика.
Они
стали необходимостью для установщика мобильной электроники, будь то
быть для дверных замков, стояночных огней, цепей синхронизации, дистанционного запуска, светодиодов,
или просто разрядить конденсатор жесткости.
Резисторы «противостоят» протеканию электрического тока. Чем выше значение сопротивления (измеряется в омах) тем ниже будет ток.
Резисторы имеют цветовую маркировку. Чтобы прочитать цветовой код обычного 4-полосного
Резистор 1 кОм с допуском 5%,
начать с противоположной стороны ЗОЛОТОГО допуска
полосу и читать слева направо. Запишите соответствующее число из
цветовая таблица ниже для 1-й цветовой полосы (КОРИЧНЕВЫЙ).
Справа от этого номера напишите соответствующий номер для 2-й полосы.
(ЧЕРНЫЙ) . Теперь умножьте это число (у вас должно получиться 10) на соответствующее
номер множителя 3-го диапазона (КРАСНЫЙ)(100). Ваш ответ будет 1000 или 1К.
Это так просто.
* Если резистор имеет 5 цветовых полос, запишите соответствующий номер 3-й полоса справа от 2-й перед умножением на соответствующее количество полоса множителя. Если у вас есть только 4 цветные полосы которые включают диапазон допуска, игнорируйте этот столбец и сразу переходите к множителю.
Полоса допуска обычно золотая или серебряная, но у некоторых может ее не быть.
Поскольку резисторы не соответствуют точному значению, указанному цветными полосами, производители
включают цветовую полосу допуска, чтобы указать точность резистора.
Золотая полоса указывает, что резистор находится в пределах 5% от указанного.
Серебро = 10% и Нет = 20%. Остальные показаны на диаграмме ниже.
Резистор 1 кОм (на фото), может иметь фактическое измерение
в любом месте от 9от 50 Ом до 1050 Ом.
Если резистор не имеет диапазона допуска, начните с диапазона ближе всего к лиду. Это будет 1-я группа. Если вы не можете прочитать цветные полосы, вам придется использовать мультиметр. Обязательно сначала обнулите его!
Цветовые коды резисторов
| |||||||||||||||||||
Калькулятор цветового кода резистора
|
Просто выберите цвет для каждой полосы и
значение будет отображаться автоматически. Обратите внимание, это для 4 полосы
только резисторы. • Примечание. Может не работать в некоторых
версий Opera и Chrome.
Основы мобильной электроники:
• Диоды
• Глоссарий терминов и определений
• Закон Ома
• Рекомендуемые книги и DVD
• Рекомендуемые сечения проводов
• Реле
• Резисторы
• Инструменты и оборудование
Подпишитесь на the12volt.com
Воскресенье, 1 января 2023 г.
• Copyright © 1999-2023 the12volt.com, Все права защищены.
• Политика конфиденциальности и использование файлов cookie
Отказ от ответственности: *Вся информация на этом сайте (the12volt.com) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования.
